Замена лампочек в приборной панели ваз 2105

Светодиодное освещение приборов ВАЗ-2105

Всем известно что подсветка наших приборов (спидометра, тахометра и т.д.) оставляет во многом желать лучшего.  Реально работает она очень плохо. Я бы даже сказал отвратительно — в темное время суток без слез смотреть на приборы невозможно. Очень тускло освещаются приборы, и это при том, что там установлены достаточно потребляющие лампочки накаливания. И наша с вами задача это исправить — скажем нет тусклому освещению приборов на пятерке. Тут есть несколько кардинальных решений, вплоть до замены комбинации приборов на «волговскую» от ГАЗ-3110, но это не бюджетный вариант и далеко не всем по карману. Поэтому это мы и будем сегодня исправлять качественно, но при этом весьма бюджетно.

Итак покупаем вот такие СИНИЕ светодиоды (можно хоть белые, хоть зеленые, на свой вкус)

Обратите внимание на линзу светодиода выполненую в виде воронки, такая линза рассеивает свет светодиода и желатьельно брать именно такие диоды. Почему синие? С синими светодиодами есть очень интересный эффект — кажется как будто стрелка и шкалы приборов светятся — как у иномарок. С белыми диодами такого эффекта нету. Как с остальными цветами не знаю. Сколько диодов потребуется. У меня доработанная комбинация приборов (стоит тахометр и масло, бензин, темпаратура от ваз 2106 об этом можно прочитать ТУТ ) для маленьких приборов я использовал по одному диоду а для больших(спидометр и тахометр) по 4 диода и по одной диодной лампе. Диодная лампа выглядит вот такони вставляются вместо стандартных лампочек. Но вставлять их в приборы вместо обычных лам бессмысленно( светить нормально они не будут) Итак достаем приборы и разбираем их. Для этого отверткой отгибаем хромированное колечко по периметру. Так чтобы его можно было снять с прибора. Колечко конечно попортится но сзади этого не будет видно. Снимаем колечко.

И снимаем с прибора стекло. Сзади на приборе есть две гайки или винта откручиваем их и вынимаем прибор из корпуса. Далее Изучаем маленькие приборы (в случае пятерочной торпеды это вольтметр) видимую часть шкалы, точнее шкалы и черной накладки выше нее. Между ними есть расстояние в которое мы и впихнем диод.

Берем дрель со сверлом на 7 и с самом нижу шкалы делаем вот такое отверстие.А на вторую черную накладку герметиком приклееваем светодиод. Вот така в корпусе прибора сверлим отверстие для того чтобы вывести в него провода от диода. Далее как герметик высохнет(для того чтобы он побыстрее сох я использовал обычный фен для волос) собираем всю конструкцию. Просверленной нами дырки не будет видно так же как и диода. Он спрятан под накладкой.Надеваем на прибор стекло с колечками. И зажимаем хромированное кольцо. Для этого лучше использовать ту же отвертку, плоскогубцами пользоваться не советую т.к. ими попортите внешнюю сторону хромированного колечка. Далее подключаем провода от диода к штатным проводам подсветки на приборах, а штатную лампочку выкидываем — она нам не нужна и даже противопоказана. Испытываем что получилось.Итак ореол снизу на фото это всего лишь высокая чувствительность фотоаппарата к свету. Ну самом деле этого ореола не видно. А вот шкалу и стрелку видно очень хорошо. Да и красиво по моему. Теперь разбираем большие приборы. Разбираются они аналогично маленьким. Спаиваем на проводах 4 светодиода и приклеиваем их на герметик в корпус.

у меня в корпусе тахометра был голубой светофильтр, поэтому я его оставил. если у вас он зеленый то выламываем его оттуда. внешнее кольцо козырек с внутренней стороны я проклеил скотч-фольгой

Это не обязательно, но если есть возможность то лучше проклеить — лучше будет отражать свет. Сверлим в корпусе отверстие и просовываем провода от диода в него и выводим их наружу, подключаем так же к проводам штатной лампочки. Вместо самой штатной лампочки ставим диодную лампу синего цвета. Кстати в корпусе спидометра около этой лампы у меня была перегородка, я ее выломал чтоб свет лучше расходился внутри прибора.Проверям в действии.Ну все приборы в действии

Еще раз повторюсь. Все ореолы и блики на фото — это погрехи фотоаппарата. Реально Все видно очень хорошо, в глаза ничего не слепит. Подсветка вообще очень мягкая и не напрягает глаз а только радует его. Реально ощущение что в иномарке сидишь.

От синей подсветки кажется что шкалы и стрелки светятся как в иномарках. Рекомендую всем. P.S. если будете брать не автомобильные светодиоды а обычные то к ним надо резисторы на 630 Ом Статью обсуждаем тут http://www.semerka.info/forum/viewtopic.php?p=15963#15963 Mr.Ice специально для www.semerka.info

Замена Лампочек В Приборной Панели Ваз 2105

Замена лампочек в композиции устройств ВАЗ-2113, 2114, 2115Сейчас мы побеседуем о таковой всераспространенной дилемме, как выход из строя ламп приборной панели на ВАЗ-2114. Модель ВАЗ-2114 многим хороша, она эстетична и оживленна, обладает хорошими техническими чертами, но приборная панель оставляет вожделеть наилучшего в плане свойства и надежности. О том, как поменять лампы панели, мы и поведаем в данной статье.

Лампы приборной панели

Приборная панель дает водителю массу полезнейшей инфы, позволяющей вести контроль за состоянием автомобиля, за процессом вождения, впору диагностировать поломки и исправлять их. Так, лампочка панели зажигается по последующим причинам:

• Аккумулятор не заряжается.
• По той либо другой причине зажат ручной тормоз.
• Не достаточное количество горючего в баке.
• Снизилось давление масла (что гласит о необходимости срочной остановки мотора во избежание более суровых последствий).
• Переизбыток воды в фильтре. Для того, чтоб вода не попала в насос, что может привести к поломке, необходимо слить лишнюю воду из фильтра.
• Нарушена работа топливной системы.
• Произошел сбой в двигательной системе и почти все другое.

Как видно, лампы панели позволяют найти, что в автомобиле не так, если сами лампы выходят из строя, то можно упустить очень важную поломку, которая может и совсем привести к ДТП. Вот почему так принципиально не тянуть с подменой (ремонту лампы не подлежат).На сегодня авторынок предлагает широчайший ассортимент ламп для панели управления, начиная от штатного варианта, более дешевенького, да и владеющего средними чертами, заканчивая модернизированными версиями, придающими панели, а означает и всей атмосфере машины иную, более экспрессивную атмосферу.

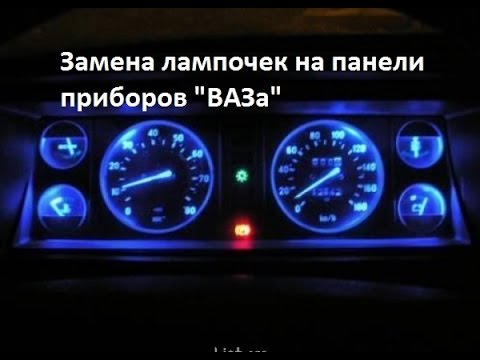

Замена ламп на панели ваз 2105 — 2104

МОЯ ПАРТНЕРСКАЯ Программка Входите И ЗАРАБАТЫВАЙТЕ.

Замена ламп на панели ваз 2105 — 2104

В этом видео я покажу как верно поменять лампочки в панели устройств на светодиодные! Болезнь у классики.Мастера рекомендуют также подменять штатные лампы на светодиоды, которые в значимой степени декорируют панель.Итак, перечислим несколько более фаворитных на реальный момент вариантов, подходящих для ВАЗ 2114.

• Светодиодные лампы Sho-Me SM-T5 (голубые, белоснежные и красноватые). Страна производитель – Корея, стоимость – 80 руб. за пару.
• Светодиодный модуль завышенной яркости SMD – 20 руб.
• Светодиод Sho-me SM-T5-cap-super (белоснежный) – 50 руб.
• Галогеновые лампы Osram и Philips приблизительно 40-80 рублей за штуку.

Как видно, цены на лампы не высоки. Необходимо отметить, что и времени на смену уходит совершенно малость, о чем мы и побеседуем дальше.

Замена ламп приборной панели своими руками

Когда лампы панели перестают пылать, следует немедленно поменять их на новые. Для этой работы нам пригодится последующий арсенал:

Приступаем к работе

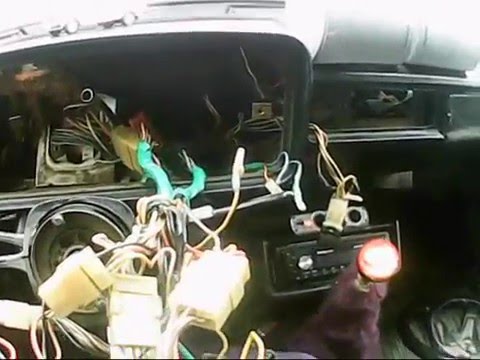

Сперва снимаем декоративную накладку магнитолы (потому что приборная панель и магнитола связаны вместе, придется потревожить и музыкальную систему тоже), которая держится на креплениях, тут лучше пользоваться отверткой, продевая ее под накладку.Главное условие работы – осторожность. Начинать отсоединять накладку необходимо с нижнего края. Когда нижний край отсоединится, необходимо малость потянуть его на себя. Сейчас отсоединяем верхний край. Дальше:

Отключаем провод, направленный к прикуривателю.

Точно также, как снимали накладку с магнитолы, снимаем ее и у приборной панели. Над левым и правым краем находим два шурупа. Их необходимо вывернуть. Выкручиваем шурупы, расположенные вверху и понизу.

Снимаем накладку, приложив маленькие усилия (потому что она держится к тому же на креплениях, потому декоративную пластинку придется чуть-чуть раскачать).

Отсоединяем все провода: от аварийной сигнализации, от часов, от фар и остального.

Снимаем саму панель управления, зачем выкручиваем четыре шурупа, на которых она и держится. Для того, чтоб не нанести повреждения проводам, вернее будет с одной стороны, отсоединить их.

Сейчас самое главное. Снимаем патроны переставших пылать лампочек. Чтоб снять патроны, необходимо провернуть их против часовой стрелки осторожным движением. Меняем дефектные лампы на новые, заворачиваем их и проводим установка всей конструкции в оборотном разборке порядке.

Краткий итог проделанной работы

Видите ли, эта работа не трудозатратная, не просит огромных денежных вложений и издержек сил. Потому не стоит торопиться обращаться в автосервис, в каком для вас, вероятнее всего, предложат поменять всю приборную панель, что и стоить будет уже не несколько сотен рублей, а не одну тыщу. Сейчас вы понимаете, что делать, если вдруг лампочки на панели вышли из строя. Хотим фортуны и хорошей дороги!

Как модернизировать ВАЗ 2105, придать ему изюминки и функциональности с помощью панели приборов?

Для того чтобы использовать полностью информацию, которую предоставляет приборная панель, нужно знать расположение и назначение ее приборов и индикаторов, их характеристики. В руководстве по эксплуатации дано описание приборки. Стандартная панель состоит из набора измеряющих и контрольных приборов, а также сигнализаторов.Щиток приборов ВАЗ 2105На приборной панели обычно присутствуют следующие компоненты:

• спидометр – указатель скорости со счетчиком пробега;
• указатели температуры ОЖ и уровня топлива;
• контрольные лампочки заряда АКБ, уровня масла, резерва топлива;
• лампочки-контрольки, включения габаритных огней, дальнего света, указателей поворотов;
• вольтметр;
• блок сигнализаторов;
• выключатели обогрева заднего стекла, задних противотуманных огней;
• переключатели наружного освещения и электровентилятора отопителя.

При установке бортового компьютера появляется возможность отслеживать более 20 параметров, которые позволяют контролировать работу узлов и систем машины. Информация отражается на дисплее (автор видео — RusLan 404).

Возможные неисправности

Демонтаж и ремонт приборки может потребоваться при следующих неисправностях:

Не горит подсветка контрольного щитка. Следует проверить состояние проводки, контактов, исправность предохранителей.

Не работает ни один датчик, указатель, не зажигаются контрольные лампочки. В первую очередь следует проверить предохранитель в монтажном блоке и заменить его, если он сгорел.

Если стрелки указателей дергаются в разные стороны, причиной чаще всего бывает плохой контакт массы.

Неисправности могут быть связаны с работой самой приборной панели. Необходимо демонтировать щиток и провести диагностику.

Порой работоспособность приборки вызвана неисправностью прикуривателя. Приборный щиток при этом не работает или функционирует некорректно.

Работоспособность контрольного щитка порой пропадает после тюнинга.

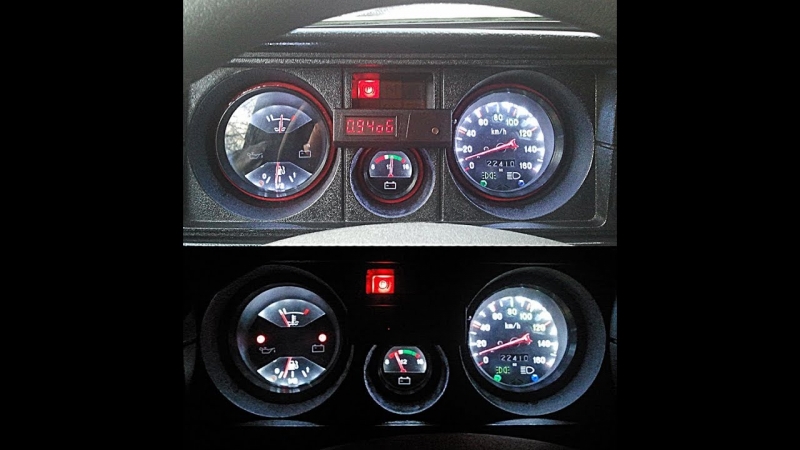

Тюнинг светодиодной подсветкой

Инструкция по монтажу и ремонту

Демонтаж контрольного щитка может потребоваться для ремонта, тюнинга панели, замены датчиков и др. Процедура несложная и может быть выполнена в домашних условиях.

Инструменты и материалы

Инструментарий для разборкиДля проведения разборки и ремонта приборной панели необходимо приготовить следующие инструменты и материалы:

• набор ключей;
• набор отверток;
• тестер для диагностики;
• новые датчики и детали, необходимые для замены;
• элементы для тюнинга.

Алгоритм действий

Для демонтажа приборки, нужно выполнить следующие шаги:

Отключить электропитание машины, отсоединив клемму с «минусом» от АКБ.

Выкрутив крепежные болты нужно снять кожух с рулевой колонки.

Сняв заглушки и выкрутив два винта, снимается щиток приборов.

Далее отсоединяются штекера проводов.

Открыв бардачок, нужно отвернуть болты крепления. Аналогично выкручиваются болты крепления полки для вещей.

Потянув рукоятку гидрокорректора света, необходимо ее снять. Затем с помощью торцевого ключа отвернуть крепежную гайку и протолкнуть внутрь.

В бардачке следует отсоединить провод питания лампы подсветки.

Открутив два болта, нужно сдвинуть блок управления отопителя.

Далее следует демонтировать воздуховод.

На следующем этапе необходимо выкрутить весь крепеж консоли.

Когда будут выкручены последние две гайки крепления в центре, нужно аккуратно снять панель со шпилек и демонтировать из салона.

Далее выполняется необходимый ремонт, тюнинг, замена датчиков, устанавливается подсветка. После выполнения всех манипуляций сборку приборки осуществляют в порядке обратном разборке.Отключение разъемов с проводами

Идеи для тюнинга

Автомобиль ВАЗ 2105 мало модернизировался, в основном это касалось двигателя. Владельцы «пятерок», как и автомобилей УАЗ, часто прибегают к тюнингу панели приборов, чтобы придать ей современный вид, увеличить функциональность.На ВАЗ 2105 тюнинг возможен в таких вариантах:

• приобрести готовый набор, в который входят циферблаты для датчиков, приборные доски, детали для подсветки, проводка и клеммы для подключений;
• бюджетным вариантом является подсветка приборов светодиодами разного цвета;
• более сложным технически является фактурное и цветовое изменение консоли.

С помощью светодиодной подсветки можно изменить дизайн контрольного щитка, сделать его стильным и придать индивидуальный вид.

Фотогалерея

В фотогалерее представлен ВАЗ 2105 — фото различных вариантов тюнинга контрольного щитка.1. Подсветка приборки ВАЗ 21052. Красная отделка консоли3. Щиток пятерки с тахометром Загрузка …

Видео «Светодиодная подсветка приборки ВАЗ 2105»

В этом ролике демонстрируется, как сделать светодиодную подсветку спидометра (автор видео — Roldugin TV).

Сколько лампочек в приборной панели ваз 2107

ГлавнаяВаз 2110Сколько лампочек в приборной панели ваз 2107Перегорание ламп в приборной панели автомобилей ваз обычное дело, так как установленные там обычные нитиевые лампы имеют достаточно небольшой срок службы. Постоянная вибрация и связанное с новыми правилами почти непрерывная их работа так же не добавляют им ресурса.Для замены ламп необходимо разобрать панель приборов и снять щиток.Как и во всех случаях, связанных с ремонтом электропроодки, необходимо прежде всего отключить аккумулятор, путем снятия минусовой клеммы , если у вас не предусмотрено выключателя «массы».При помощи отвертки снимаем ручки управления печкойОткручиваем гайку с троса сброса суточного пробега. Для этого можно воспользоваться пассатижами или кусачками. Кусачками не откусываем, а раскрытыми клювами упираем в гайку с передней части и поворачиваем.

Вынимаем заглушку винтов крепления лицевой части панели, воспользовавшись подходящей отверткой. И откручиваем их.

Отводим ее в сторону,  откручиваем трос спидомета, снимаем шланг эконометра и разъединяем разъемы.Снимаем панель приборов.Для извлечения ламп их нужно повернуть на пол оборота и вынуть.В данной приборной панели используются два типа ламп и цоколей.Лампы подсветки меняются отдельно, контрольные лампы заменяются вместе с патроном.

Лампа резерва топлива

Лампы подсветки

Указатели поворотов

CHECK ENGINE

Лампа габаритных огней

Масло

Лампа стояночного тормоза

Дальний свет

Заряд аккумулятора

Я рекомендую заменить все лампы на светодиодные, благо на сегодняшний день можно подобрать любой размер, тип и цвет свечения.ВНИМАНИЕ! Лампу контрольного заряда аккумулятора заменить на светодиодную нельзя, в противном случае не будет зарядки!  на Ваш сайт.moepervoeavto.ru

Подсветка панели приборов ВАЗ 2107: устройство и ремонт

Одна из поломок, которая напрямую не влияет на работу автомобиля, но доставляет массу неприятностей водителю – не работает подсветка панели приборов ВАЗ 2107. Днем проблема незаметна, а вот в темное время суток отсутствующая подсветка значительно усложняет вождение вашего ВАЗ 2107. Из-за этой неисправности становится невозможным увидеть показания основных приборов: тахометра, спидометра, эконометра, указателей уровня топлива, уровня зарядки, температуры охлаждающей жидкости.

Причиной того, что подсветка приборной панели ВАЗ 2107 не горит, скорее всего, является выход со строя ламп накаливания. Следовательно, для ее устранения потребуется замена поврежденных лампочек на новые.

Задача несложная, требует минимум инструментов и навыков. Однако, для того чтобы получить доступ к лампочкам, придется снять всю приборную панель. Вооружившись плоской и крестообразной отверткой, можно приступать к работе, предварительно сняв плюсовую клемму с аккумулятора.

Сначала нужно снять пластмассовые ручки с рычажков управления краником отопителя и воздушной заслонки и открутить гайку крепления ручки обнуления суточного счетчика, чтобы они не мешали снимать приборную панель ВАЗ 2107.

Далее нужно крестообразной отверткой выкрутить саморез, спрятанный за заглушкой рядом с  вышеупомянутыми рычажками. Панель приборов освобождена, осталось выполнить несколько простых манипуляций, чтобы снять ее полностью и приступить к ремонту:

• Открутить гайку тросика спидометра;
• Отсоединить шлангочку от эконометра;
• Отсоединить три электрических разъема.

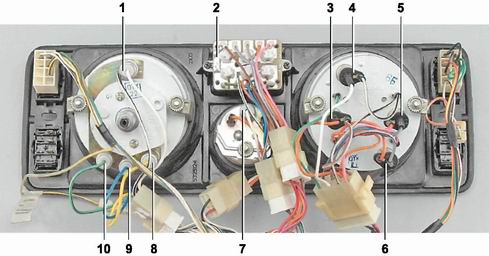

После этого снимаем панель приборов ВАЗ 2107 и приступаем к замене вышедших со строя лампочек. Здесь все совершенно просто, вынимаем перегоревшие и устанавливаем на их место новые.Таким образом, у ВАЗ 2107 выполняется замена и ламп подсветки, и контрольных. Схема их расположения приведена на следующем рисунке.Здесь цифрой 2 обозначены лампы подсветки приборной панели. Остальные лампы являются контрольными:

Уровня топлива;

Указателей поворотов;

Системы управления двигателем;

Включения габаритных огней;

Давления масла в двигателе;

Включения ручника;

Включения дальнего света;

Заряда аккумулятора.

Следует отметить, что многие автолюбители, добравшись до панели приборов ВАЗ 2107, не заморачиваются банальным ремонтом и выполняют тюнинг подсветки. Для этого, вместо обычных лампочек устанавливают светодиоды соответствующего размера. Благодаря такой модернизации, освещения работает более эффективно. Следует лишь правильно подобрать сопротивление (резистор), включаемый в цепь последовательно со светодиодами. Кроме этого, можно наклеить на приборы стильные шкалы вместо унылых стандартных. Еще одним вариантом реализации светодиодной подсветки является установка осветительных элементов не на штатные места, а по периметру панели. Такой способ требует больших материальных затрат, но и результат получается более эффектный.Сборка приборной панели выполняется в обратной последовательности:

• Последовательно подключают электрические разъемы, шлангочку эконометра, трос спидометра;
• Устанавливают панель на ее штатное место;
• Фиксируют ее саморезом и ставят на место заглушку.
• Одевают на место ручки и фиксируют гайкой ручку обнуления суточного счетчика.

В результате освещение приборов работает, задачу можно считать полностью выполненной.

Как Снять Приборную Панель Ваз 2105

Как модернизировать ВАЗ 2105, придать ему изюминки и функциональности при помощи панели устройств?Приборная панель информирует водителя о состоянии автомобиля на этот момент. В статье рассматривается панель устройств ВАЗ 2105, ее обычные неисправности, дается аннотация по снятию и ремонту, также тюнингу приборки.

Описание и расположение индикаторов и приборов на панели

Для того чтобы использовать полностью информацию, которую предоставляет приборная панель, нужно знать расположение и назначение ее приборов и индикаторов, их характеристики. В руководстве по эксплуатации дано описание приборки. Стандартная панель состоит из набора измеряющих и контрольных устройств, также сигнализаторов.Щиток устройств ВАЗ 2105На приборной панели обычно находятся последующие составляющие:

• спидометр – указатель скорости со счетчиком пробега;
• термометры ОЖ и уровня горючего;
• контрольные лампочки заряда АКБ, уровня масла, резерва горючего;
• лампочки-контрольки, включения габаритных огней, далекого света, указателей поворотов;
• вольтметр;
• блок сигнализаторов;
• выключатели подогрева заднего стекла, задних противотуманных огней;
• переключатели внешнего освещения и электровентилятора отопителя.

При установке бортового компьютера возникает возможность выслеживать более 20 характеристик, которые позволяют держать под контролем работу узлов и систем машины. Информация отражается на экране (автор видео RusLan 404).

Возможные неисправности

Демонтаж и ремонт приборки может потребоваться при последующих дефектах:

Не пылает подсветка контрольного щитка. Следует проверить состояние проводки, контактов, исправность предохранителей.

Не работает ни один датчик, указатель, не зажигаются контрольные лампочки.
В первую очередь следует проверить предохранитель в монтажном блоке и заменить его, если он сгорел.

Если стрелки указателей дергаются в разные стороны, причиной чаще всего бывает плохой контакт массы.

Неисправности могут быть связаны с работой самой приборной панели. Необходимо демонтировать щиток и провести диагностику.

Порой работоспособность приборки вызвана неисправностью прикуривателя.
Приборный щиток при этом не работает или функционирует некорректно.

Работоспособность контрольного щитка порой пропадает после тюнинга.

Замена ламп на панели ваз 2105 — 2104

МОЯ ПАРТНЕРСКАЯ ПРОГРАММА ЗАХОДИТЕ И ЗАРАБАТЫВАЙТЕ.

Замена торпеды ваз 2105. 21.02.17. — часть 1

Здравствуйте надоела реклама на видео роликах в ютубе, а вы знаете почему на них реклама, за эту рекламу.Тюнинг светодиодной подсветкой

Инструкция по монтажу и ремонту

Демонтаж контрольного щитка может потребоваться для ремонта, тюнинга панели, замены датчиков и др. Процедура несложная и может быть выполнена в домашних условиях.

Инструменты и материалы

Для проведения разборки и ремонта приборной панели необходимо приготовить следующие инструменты и материалы:

• набор ключей;
• набор отверток;
• тестер для диагностики;
• новые датчики и детали, необходимые для замены;
• элементы для тюнинга.

Покупать лучше оригиналы, чтобы избежать подделки.

Алгоритм действий

Для демонтажа приборки, нужно выполнить следующие шаги:

Отключить электропитание машины, отсоединив клемму с «минусом» от АКБ.

Выкрутив крепежные болты нужно снять кожух с рулевой колонки.

Сняв заглушки и выкрутив два винта, снимается щиток приборов.

Далее отсоединяются штекера проводов.

Открыв бардачок, нужно отвернуть болты крепления. Аналогично выкручиваются болты крепления полки для вещей.

Потянув рукоятку гидрокорректора света, необходимо ее снять. Затем с помощью торцевого ключа отвернуть крепежную гайку и протолкнуть внутрь.

В бардачке следует отсоединить провод питания лампы подсветки.

Открутив два болта, нужно сдвинуть блок управления отопителя.

Далее следует демонтировать воздуховод.

На следующем этапе необходимо выкрутить весь крепеж консоли.

Когда будут выкручены последние две гайки крепления в центре, нужно аккуратно снять панель со шпилек и демонтировать из салона.

Далее выполняется необходимый ремонт, тюнинг, замена датчиков, устанавливается подсветка. После выполнения всех манипуляций сборку приборки осуществляют в порядке обратном разборке.Чтобы было проще выполнять сборку, при разборке следует пометить провода и рассортировать приборы и датчики.Отключение разъемов с проводами

Идеи для тюнинга

Автомобиль ВАЗ 2105 мало модернизировался, в основном это касалось двигателя. Владельцы «пятерок», как и автомобилей УАЗ, часто прибегают к тюнингу панели приборов, чтобы придать ей современный вид, увеличить функциональность.На ВАЗ 2105 тюнинг возможен в таких вариантах:

• приобрести готовый набор, в который входят циферблаты для датчиков, приборные доски, детали для подсветки, проводка и клеммы для подключений;
• бюджетным вариантом является подсветка приборов светодиодами разного цвета;
• более сложным технически является фактурное и цветовое изменение консоли.

С помощью светодиодной подсветки можно изменить дизайн контрольного щитка, сделать его стильным и придать индивидуальный вид.

Фотогалерея

В фотогалерее представлен ВАЗ 2105 фото различных вариантов тюнинга контрольного щитка.

Видео «Светодиодная подсветка приборки ВАЗ 2105»

В этом ролике демонстрируется, как сделать светодиодную подсветку спидометра (автор видео Roldugin TV).
