Замена стойки на Тойоте Камри
Движение на авто с неисправными стойками сложно назвать комфортным, к тому же от этого немало страдает управляемость. Поэтому их замену следует проводить сразу же после появления первых симптомов неисправности. Замена стоек на Тойота Камри в 40 и 50 кузове осуществляется аналогично, и вполне может быть проведена автовладельцем самостоятельно. Для этого не требуется специализированного инструмента и сложного оборудования.Замена стойки на Тойота КамриПомимо проверки работоспособности стоек на специализированном стенде, который есть далеко не у каждой авторемонтной мастерской, проверить их можно самостоятельно. Для этого существует несколько способов:
Поскольку основная нагрузка приходится на переднюю часть автомобиля, то наиболее часто требуется замена передних стоек на Тойота Камри 40. Движение с неисправными стойками чревато негативными последствиями:
- потерей контроля над автомобилем как на высокой, так и на средней скорости;
- существенным снижением курсовой устойчивости;
- уменьшением грузоподъёмности авто;
- по причине низкой амортизации выходят из строя другие элементы подвески;
- снижением комфорта для водителя и пассажиров во время движения, особенно по неровной дороге;
- потерей управления при резком разгоне или торможении.
Стойка подвески состоит из нескольких частей:
Устройство стоек КамриЕсли пружины находятся в исправном состоянии, то замена передней стойки на Тойота Камри несколько усложняется, так как для начала придётся заменить неисправный амортизатор и опоры. Но это позволяет существенно сэкономить на ремонте за счёт использования старых пружин и пыльников.
Порядок замены стоек
Для проведения работ понадобится следующих набор инструментов:
- домкрат;
- балонник;
- набор ключей и головок;
- специальные стяжки для пружин;
- газовый ключ.
Замена передних стоек на Тойота Камри 50 и 40 выполняется следующим образом:
Порядок замены стоекВнимание! После замены стоек необходимо провести регулировку развала/схождения.Наряду с заменой стойки, рекомендуется замена стойки стабилизатора на Тойота Камри — он также влияют на курсовую устойчивость авто. Линки крепятся с обеих сторон авто к рычагу и тяге всего на двух гайках, и заменить их не составит труда.Если стойка меняется не целиком, а требуется замена только вышедшего из строя амортизатора, то необходимо поступить следующим образом:
Замена стоекЗамена задних стоек на Тойота Камри с заменой амортизатора осуществляется аналогично.Важно. При необходимости замены амортизатора следует также устанавливать новые резиновые прокладки под пружину и верхние опоры стоек. Опоры задних и передних стоек разные — в передних установлены опорные подшипники, отвечающие за вращение стойки при повороте руля.Порядок замены задних стоек практически аналогичен передним, за некоторым исключением:
При выборе запчастей рекомендуется уделить внимание оригиналам либо OEM производителям, изготавливающим запасные части по лицензии Toyota. Как правило, их заводы расположены непосредственно в Японии, но никак не в Китае.
Стоит отметить, что замена задних стоек на Тойота Камри 40 и 50 выполняется в 2–3 раза реже, чем передних. Но при этом их стоимость на 15–20% выше.
- Tweet
- Share 0
- +1
- VKontakte
Снятие, проверка и установка амортстойки задней подвески Toyota Camry

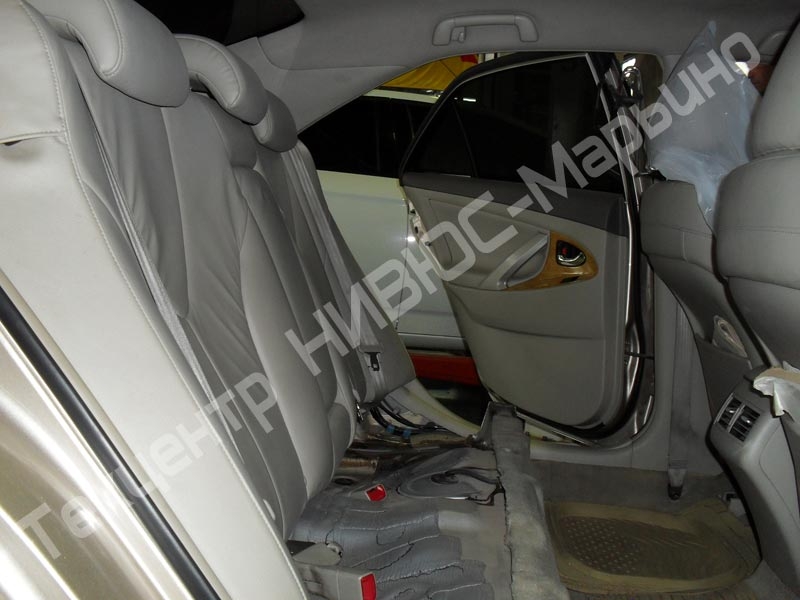

СНЯТИЕСнимите задние колеса.Рис. 1. Снятие заднего сиденьяСнимите стопорные клипсы подушки заднего сиденья.https://www.youtube.com/watch?v=tTj5Btc25qUВыдвиньте его и, поддерживая снизу, снимите (рис. 1).Снимите спинку заднего сиденья.Снимите внутреннюю отделку задней части салона.Снимите крепления задних ремней безопасности.
Рис. 2. Гайка крепления стойки стабилизатора поперечной устойчивости задней подвескиОткрутите гайку крепления стойки стабилизатора поперечной устойчивости задней подвески (рис. 2).
Рис. 3. Болты крепления держателя тормозного шланга и жгута проводов датчика частоты вращения (ABS) Отверните 2 болта, снимите тормозной шланг и жгут проводов датчика частоты вращения (ABS) с амортизаторной стойки (рис. 3).
Рис. 4. Гайки нижнего крепления стойки амортизатораОслабьте две гайки крепления с нижней стороны стойки амортизатора (рис. 4).Поставьте под поворотный кулак домкрат.Снимите защитную крышку стойки амортизатора.
Рис. 5. Центральная гайка верхней опоры стойкиОслабьте центральную гайку верхней опоры стойки (рис. 5).Не снимайте гайку.
Рис. 6. Гайки крепления верхней опоры стойкиОтверните 3 гайки крепления верхней опоры стойки (рис. 6).Уберите домкрат из-под поворотного кулака.Отверните окончательно болты нижнего крепления стойки амортизатора.Снимите стойку амортизатора в сборе.
Рис. 7. Закрепление стойки амортизатора в тискахУстановите болт и две гайки на нижний кронштейн стойки амортизатора и закрепите стойку в тисках (рис. 7).
Рис. 8. Сжатие пружины с помощью специального инструментаИспользуя специальный инструмент 09727-30021, сожмите пружину (рис. 8).Окончательно открутите центральную гайку крепления верхней опоры стойки и снимите опору стойки.Разберите стойку, сняв пружину, ограничитель хода сжатия и нижний изолятор пружины.
ПРОВЕРКА
Рис. 9. Проверка хода амортизатораВытягивая и утапливая шток амортизатора, проверьте, чтобы его ход был плавным, и отсутствовали постороннее сопротивление или шум. При неисправности замените амортизатор (рис. 9).
УСТАНОВКА
Рис. 10. Установка нижнего изолятора пружиныУстановите нижний изолятор пружины так, как показано на рисунке 10.Установите ограничитель хода сжатия на шток.
Рис. 11. Сжатие пружины перед установкойИспользуя специальный инструмент, сожмите пружину и установите ее на стойку (рис. 11).
Рис. 12. Правильная установка чашки верхней опоры стойкиУстановите верхнюю опору стойки так, как показано на рисунке 12, и временно затяните гайку крепления.
Рис. 13. Ориентация чашки верхней опоры стойки по меткамСориентируйте чашку опоры стойки так, как показано на рисунке 13.
Рис. 14. Затягивание центральной гайки верхней опоры стойкиЗатяните центральную гайку верхней опоры стойки, не снимая специального инструмента, сжимающего пружину амортизатора (рис. 14). Момент затяжки: 49 Н·м.Снимите специальный инструмент.Затяните 3 гайки крепления верхней опоры стойки. Момент затяжки: 39 Н·м.После снятия специального инструмента, снова проверьте правильность установки верхней опорыЗатяните две гайки крепления с нижней стороны стойки амортизатора. Момент затяжки: 255 Н·м.
Рис. 15. Порядок затягивания болтов крепления держателя тормозного шланга и жгута проводов датчика частоты вращения (ABS)Затяните 2 болта крепления держателя тормозного шланга и жгута проводов датчика частоты вращения (ABS). Затягивайте их в порядке, указанном на рисунке 15.
Момент затяжки:болт держателя тормозного шланга: 19 Н·м;болт держателя жгута проводов датчика частоты вращения (ABS): 5,5 Н·м.Остальные компоненты устанавливайте в порядке, обратном снятию.После установки проверьте углы установки задних колес.
Замена Задних Стоек Камри 40
Определяем денежные расходы и как поменять задние стойки Камри 40Плановый ремонт машины обдумывается заблаговременно, а к определенной сумме прибавляется еще более 30 % запасных средств. И они, вероятнее всего, будут потрачены тоже, в виду того, что появится неожиданная статья расходов. И нужно будет мыслить те только, как снять задние стойки на Камри 40, да и поменять часть изношеных девайсов и крепежей на новые изделия.Камри 40Рекомендуется проводить полную подмену системы задней подвески, чтоб детали были 1-го срока, от испытанного производителя, но не непременно, можно крепкие и не много изношенные детали бросить на службе, и держать в голове, что их износ может произойти в последнее время. Если вести профилактические осмотры часто, то не пропустите время проблем, оцените время и качество и опять совершите ремонт либо подмену детали.
Определим этапы, как поменять задние стойки на Камри 40
При самостоятельном ремонте вся ответственность возлагается на вас, и любые непродуманные деяния нежелательны, а еще они могут быть плачевными в вопросе технического состояния тс.
Выбор громаден, и следует управляться не только лишь советами друзей, да и техническим паспортом машины, личным опытом в вопросе ремонта. После подготовительного исследования ассортимента, выбирайте. Неважно какая ошибка изольется в дополнительные растраты.
Итак, плановый ремонт, как снять задние стойки Камри 30, обойдется в среднем 7000 рублей. И не запамятовывайте набросить в расходы еще те 30 %, так как без средств находящихся под рукой и инструментов, новых крепежей не обойтись.
В гараже либо на смотровой платформе следует все приготовить для ремонта и решить, как снять задние стойки на Камри 40 без особенных сложностей. Есть возможность используйте подъемник и смотровую яму, запаситесь средствами, обеспечивающими безопасность в процессе работы под машиной. Это и особые опоры, ботинки, подставки.
В последнем случае, демонтированные колеса можно подсунуть под днище по мере надобности «подстраховать» домкрат.
Задние стойки на Камри 40
Замена амортизатора Тайота Камри
Замена задней правой опоры стойки на автомобиле Тоета Camry 1994 года выпуска движок 3S-FE кузов SV41.
Замена задней опоры стойки Camry SV41
Этот ролик обработан в Видеоредакторе YouTube ()
Производим закупку необходимых товарных единиц
Что понадобиться для ремонта и замены задней стойки Камри 30
Пригодятся элементы, когда задумана полная подмена подвески, не исключая пыльник и пружину.
Домкрат
Поэтапный процесс, как поменять задние стойки на Камри 40
Разложить в шаге доступа все инструменты и комплектующие.
Рекомендуется место работы отлично очистить, используя щетку, ветошь, средства находящиеся под рукой, способные удалить грязевые катыши и участки ржавчины, грязного масла и воды.
Обращаем внимание на общее состояние системы амортизации, была ли в ней течь, кропотливо все осмотрите по вопросу трещинок и разрывов. Просмотрите повреждения, ждите скорого ремонта и новых денежных вливаний в тс.
Монтируем новую заднюю стойку на ее посадочное место на Камри 30
ПыльникПрибыльнее получать для подмены изделия от надежного производителя, в их число вошли:
- FENOX Средняя стоимость на продукт – 2000 рублей
- SACHS. Средняя стоимость на продукт – 1500 рублей.
- MONROE. Средняя стоимость -1600 рублей.
- KAYABA. Средняя стоимость на продукт – 2000 рублей.
Таким макаром, аналогов запчастей много, но лучше получать те, которые более приближены к заводской комплектации. В процессе работы управляться здравым смыслом. А если у вас есть пожелания и советы, как поменять задние стойки на Камри 40, то делитесь ими в комментах, формируя дельные мысли для автовладельцев. А ведь некие, к примеру, даже не знают, как в два шага демонтировать заднее сиденье машины и начать ремонт. Вы понимаете? Ждем от вас аннотацию! Фортуны и удачного ремонта.задние стойки задний замена камри стойка стойки Камри
Определяем финансовые расходы и как поменять задние стойки Камри 40
Плановый ремонт машины обдумывается заранее, а к определенной сумме прибавляется еще не менее 30 % резервных денег. И они, скорее всего, будут потрачены тоже, в виду того, что появится непредвиденная статья расходов. И надо будет думать те только, как снять задние стойки на Камри 40, но и заменить часть изношеных комплектующих и крепежей на новые изделия.Камри 40Рекомендуется проводить полную замену системы задней подвески, чтобы детали были одного срока, от проверенного производителя, но не обязательно, можно прочные и мало изношенные детали оставить на службе, и помнить, что их износ может произойти в ближайшее время. Если вести профилактические осмотры регулярно, то не пропустите время неполадок, оцените время и качество и снова совершите ремонт или замену детали.
Определим этапы, как поменять задние стойки на Камри 40
При самостоятельном ремонте вся ответственность возлагается на вас, и любые необдуманные действия нежелательны, а еще они могут быть плачевными в вопросе технического состояния транспортного средства.
Выбор огромен, и следует руководствоваться не только советами друзей, но и техническим паспортом машины, личным опытом в вопросе ремонта. После предварительного изучения ассортимента, выбирайте. Любая ошибка выльется в дополнительные траты. Итак, плановый ремонт, как снять задние стойки Камри 30, обойдется в среднем 7000 рублей.
И не забывайте накинуть в расходы еще те 30 %, потому что без подручных средств и инструментов, новых крепежей не обойтись.
Есть возможность — используйте подъемник и смотровую яму, запаситесь средствами, обеспечивающими безопасность в ходе работы под машиной. Это и специальные опоры, башмаки, подставки. В крайнем случае, демонтированные колеса можно подложить под днище при необходимости «подстраховать» домкрат.
Внешние признаки неполадок при тест-драйве исчезли, то есть нет скрипов, постукиваний, плохого маневрирования, тогда можно надеяться, что работы проведены верно и обдуманно.
Задние стойки на Камри 40
Производим закупку необходимых товарных единиц
Что понадобиться для ремонта и замены задней стойки Камри 30
Понадобятся элементы, когда задумана полная замена подвески, не исключая пыльник и пружину.
Домкрат
Поэтапный процесс, как поменять задние стойки на Камри 40
Разложить в шаге доступа все инструменты и комплектующие.
Понадобиться ключ на 12, чтобы справиться с крепежами сиденья работать уже в «стакане», демонтируя заднюю стойку.
Монтируем новую заднюю стойку на ее посадочное место на Камри 30
Сильно затягивать не стоит, только до момента фиксации.
ПыльникВыгоднее приобретать для замены изделия от надежного производителя, в их число вошли:
- FENOX . Средняя цена на товар – 2000 рублей
- SACHS. Средняя цена на товар – 1500 рублей.
- MONROE. Средняя цена -1600 рублей.
- KAYABA. Средняя цена на товар – 2000 рублей.
Таким образом, аналогов запчастей много, но лучше приобретать те, которые более приближены к заводской комплектации. В процессе работы руководствоваться здравым смыслом. А если у вас есть пожелания и советы, как поменять задние стойки на Камри 40, то делитесь ими в комментариях, формируя дельные мысли для автолюбителей. А ведь некоторые, например, даже не знают, как в два шага демонтировать заднее сидение машины и начать ремонт. Вы знаете? Ждем от вас инструкцию! Удачи и успешного ремонта.
