Замена масла АКПП 09M, VW Tiguan JVZ

Какие функции выполняет масло в коробке передач

Что бы понять, для чего нужна полная замена масла следует знать, какие функции оно выполняет в работе АКПП, среди них:

  • Смазка соприкасающихся деталей – в отличие от двигателя на выполнение этой роли отводится всего 5% от всего объема смазочной жидкости;
  • Поддержание нужного давления в системе АКПП, благодаря этому осуществляется все управление коробкой передач;
  • Охлаждение гидротрансформатора – в АКПП это наиболее нагревающаяся деталь, смазка охлаждает его и помогает высвободить тепло в окружающую среду;
  • Удерживает в своем объеме всю мелкую стружку, которую не способен притянуть магнит.

Трансмиссионные жидкости для Фольксвагена Тигуан

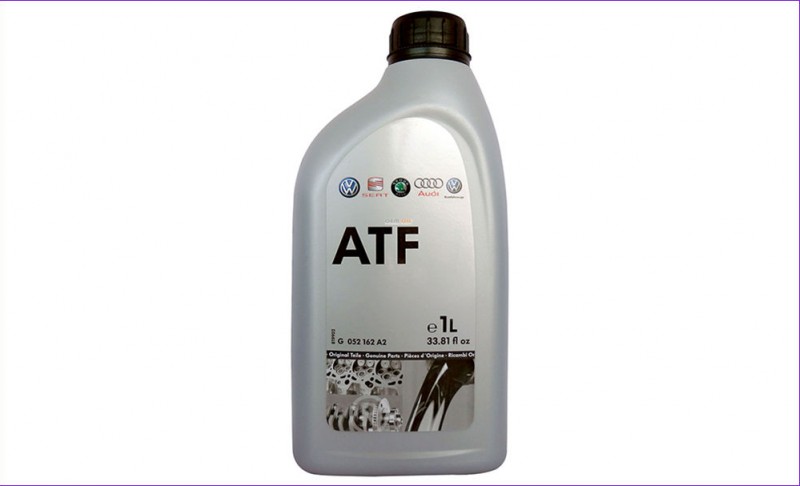

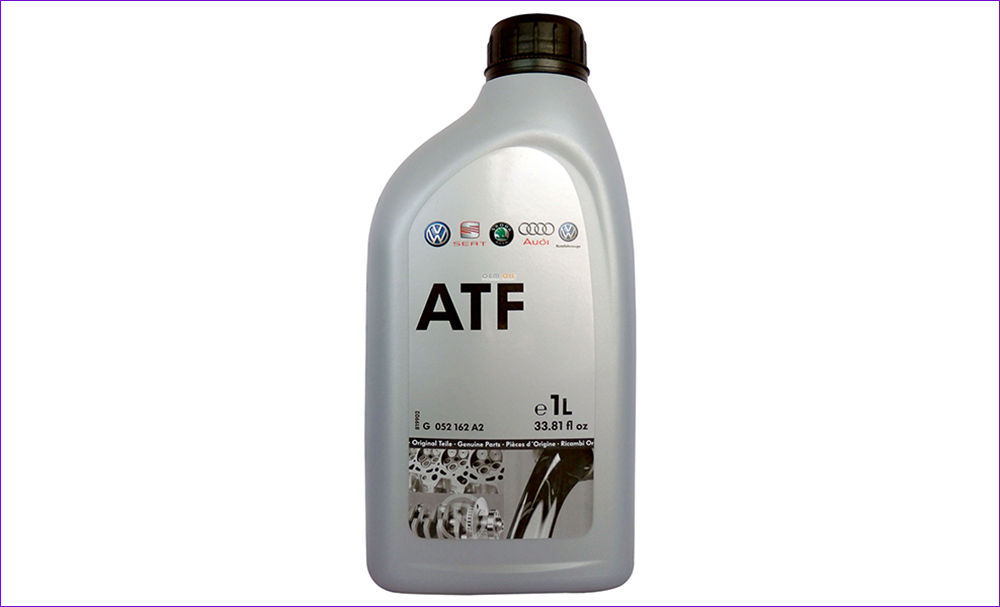

Для автоматической коробки передач AISIN 09М производителем рекомендовано использование рабочей жидкости ATF (Automatic Transmission Fluid) стандарта G 055 025. Смазка обладает высокой текучестью и характерным красным цветом.

Любителям сэкономить на аналогах следует помнить, что в отличие от стандартных трансмиссионных масел 70W-80, 80W-90 в АКПП смазочная жидкость должна оставаться текучей при любой температуре вплоть до 120 градусов. Поэтому классификация вязкости по SAE к жидкостям ATF не применяется.

Емкость АКПП при первой заводской заливке составляет 7 литров. При выполнении замены потребуется около 5 литров трансмиссионной смазки, так как оставшиеся 2 литра масла распределены по магистралям, полостям охладителя и внутреннему объему КПП и не подлежат сливу без полного демонтажа и разборки узла.

В муфту полного привода Haldex заливается минеральное трансмиссионное масло VAG G055 175 A2. Объем системы составляет 720 мл.

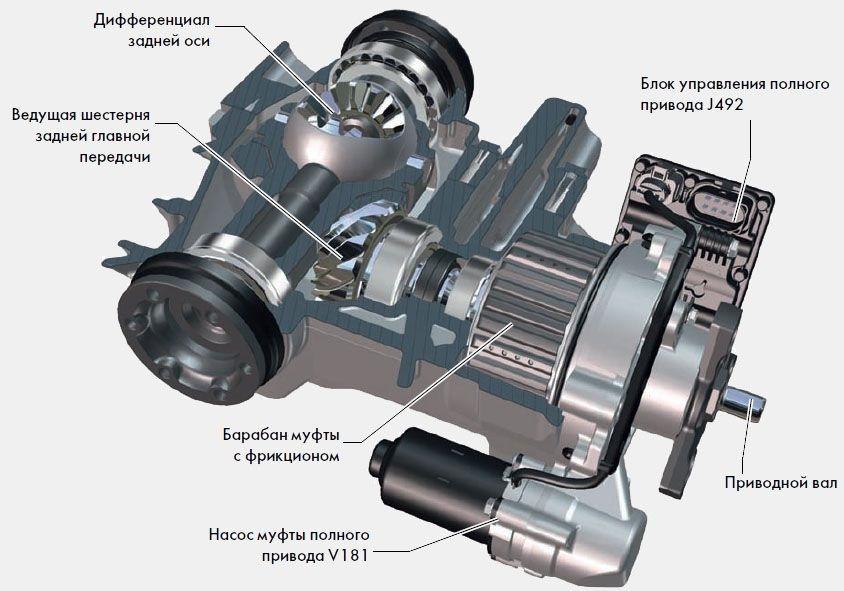

Замена масла в муфте полного привода Haldex

Согласно рекомендациям концерна VAG для муфты Haldex замену масла нужно проводить в интервале 40 000–60 000 километров пройденного пути, в зависимости от частоты и интенсивности использования полного привода. Для машин с небольшим годовым пробегом рекомендуется менять смазку в муфте через каждые 12 месяцев.

4 поколение Haldex

Для самостоятельной замены трансмиссионного масла в муфте полного привода Фольксваген Тигуан потребуются следующие инструменты и материалы:

  • емкость для слива жидкости;
  • набор гаечных ключей;
  • плоскогубцы;
  • медицинский шприц на 100 кубиков и гибкая трубка подходящего диаметра;
  • новое масло для муфты Халдекс;
  • фильтр очистки масла 31325173;
  • ветошь;
  • перчатки и защитные очки.

Работы выполняются на эстакаде, смотровой яме или на автомобильном подъемнике. Для проведения замены масла машина должна быть установлена строго горизонтально.

Далее, необходимо очистить сливную и заливную пробки муфты Haldex, расположенной в картере задней главной передачи.

Чтобы предварительно прогреть старое масло для облегчения процесса сливания, следует поэксплуатировать автомобиль в режиме полного привода.Перед удалением отработанной жидкости из муфты нужно отвернуть два фиксирующих болта, снять крышку фильтра тонкой очистки, с помощью плоскогубцев вытащить пластиковую прокладку и демонтировать фильтрующий элемент.

Совет! Можно кратковременно завести и немедленно заглушить двигатель, чтобы давлением масла фильтр с прокладкой выдавило из посадочного места.

Затем выворачивается сливная пробка муфты, и трансмиссионная жидкость самотеком сливается в подходящую емкость.

После окончания процедуры пробка завинчивается обратно в корпус муфты Haldex, а в посадочное место устанавливается новый фильтр, предварительно смазанный маслом.

Также нужно убедиться в отсутствие повреждений на уплотнительных кольцах, которые находятся на пластиковой прокладке. Вышедшие из строя уплотнители меняют на новые, чтобы исключить подтекание масла. Собранная прокладка вставляется в муфту.

Далее крышка фильтра тонкой очистки устанавливается на место и равномерно обжимается фиксирующими болтами.

Новое масло заливается в муфту Haldex с помощью шприца. Для этого вместо иглы надевается гибкая трубка, которая вводится в заливное отверстие. Процедура выполняется до тех пор, пока из отверстия не начнет вытекать смазка. После того как залито достаточное количество трансмиссионного масла, завинчивается заливная пробка, а корпус муфты протирается насухо ветошью.

Затем совершается пробная поездка, после которой следует заглушить двигатель и убедиться в отсутствии подтеканий из-под пробок муфты Халдекс. Спустя 10-15 минут нужно вывернуть заливную пробку для контроля уровня смазки. Если жидкость вытекает, то уровень достаточный. При необходимости трансмиссионная смазка доливается в Халдекс. После проверки пробка устанавливается на место, потеки масла удаляются ветошью. На этом процедура завершена.

Порядок замены масла в муфте Haldex VW Tiguan можно увидеть на следующем видео:

5 поколение Haldex

Последовательность работ по замене масла в Халдексе пятого поколения аналогична описанной выше за одним исключением. В результате современной тенденции по снижению габаритов и массы автомобильных агрегатов из конструкции муфты полного привода удален управляющий электромагнитный клапан. Соответственно Haldex 5 не имеет масляного фильтра тонкой очистки. В результате продукты износа (металлическая пыль и стружка) накапливаются в масле, циркулирующем по гидравлической системе, и с высокой вероятностью могут привести к серьезной поломке. Следовательно, для большей гарантии у новой модели муфт интервал между заменами трансмиссионной смазки стоит сократить еще на несколько тысяч километров.

  • Как поменять салонный фильтр на Тигуане
  • Как поменять ремень ГРМ на Lada Priora
  • Цена шиномонтажа: сколько стоит подкачать, заклеить, сменить колесо
  • Проверка ремня ГРМ на Lada Priora

Периодичность замены масла в МКПП автомобиля Фольксваген

Трансмиссионная смазка в МКПП является средством, предохраняющим детали трансмиссии от перегрева и износа. В отличии от ATF в автоматике, масло в механике не занимает всю полость коробки. Частично покрывая нижние шестерни, она смазывает валы и зубья, увеличивая их срок службы.

Естественный износ деталей присутствует постоянно в рабочем механизме. Зубья шестерен трутся друг о друга, стачиваясь и оставляя после себя металлическую стружку, оседающую на поверхности масла. Продукты износа смешиваются с жидкостью, загрязняя ее. Смазка теряет свои свойства. Износ зубьев увеличивается и, таким образом, круг замыкается.

Без периодического обновления масла в баке износ деталей достигнет такого уровня, что они перестанут корректно работать. В лучшем случае это будет выражаться в проблемах с переключением режимов передачи и шуме в салоне. В худшем, может привести к созданию опасной для жизни аварийной ситуации.

Поэтому замену масла в МКПП на Фольксвагене Тигуан необходимо проводить вовремя: как минимум каждые 60 тыс. км пробега или раз в 2-3 года.

Масло для Volkswagen Tiguan изготовитель рекомендует использовать родное VAG G052 171 A2. В случае необходимости его можно заменить на следующие марки: Castrol 75w90 API GL4, Shell Spirax S4 G 75W-90, Motul Gear 300LS.

Замена масла

С вами могут вступить в спор некоторые автовладельцы, которые не особо интересуются новой информацией, а оперируют данными, которые были получены ещё несколько лет назад. Так вот они могут вам заявить в категорической форме, что вам совершенно не нужно менять трансмиссионную жидкость. Не расслабляйтесь, не поддавайтесь на их вроде бы как правдоподобную информацию, но вместе с тем не думайте, что они преднамеренно стремятся ввести вас в заблуждение. Дело в том, что ещё несколько лет назад была распространена информация от производителя, что трансмиссионная жидкость не нуждается в замене, её хватит на весь эксплуатационный срок.

Какое масло лить и сколько

Теперь, когда вы понимаете, что избежать такого процесса не получится, вам полезно полностью ознакомиться с основными правилами проведения такой ответственной манипуляции, а также овладеть некоторыми секретами, которыми мы готовы с вами поделиться. Итак, вам нужно уяснить, сколько масла нужно будет лить в АКПП вашего «Тигуана», а также какой трансмиссии следует отдать предпочтение среди широкого ассортимента аналогичного товара.

Каждый владелец транспортного средства заливает такое масло в коробку автомат «Тигуана», какое ему посоветовали его друзья или консультанты автомагазина

В принципе, это полезная практика, но поскольку выбор достаточно широк, мы хотим обратить ваше внимание, что большинство опытных автослесарей рекомендуют приобретать трансмиссионную жидкость G055025A2

Также неплохими характеристиками сопровождается и Mobil ATF3309. Дело за вами, выбирайте один из предложенных нами вариантов. Если же в продаже они будут отсутствовать, а процесс замены уже не терпит отлагательства, тогда воспользуйтесь рекомендациями консультанта магазина. Вряд ли он будет вам откровенно лгать, рекламируя некачественный товар, поскольку в этом случае он потеряет постоянного клиента.

Как заменить масло

Теперь, когда у вас уже имеется масло, вы можете смело переходить к практической части замены масла в АКПП. Чтобы процесс прошёл максимально качественно, сядьте в свой «Тигуан» и покатайтесь на нём. Такая поездка позволит хорошо прогреться коробке передач. Соответственно, она разогреет и масло, находящееся внутри АКПП. Теперь направьте своё транспортное средство в то место, где вы решили осуществлять процесс замены. Лучше всего, чтобы там была яма. Установите автомобиль и заглушите двигатель.

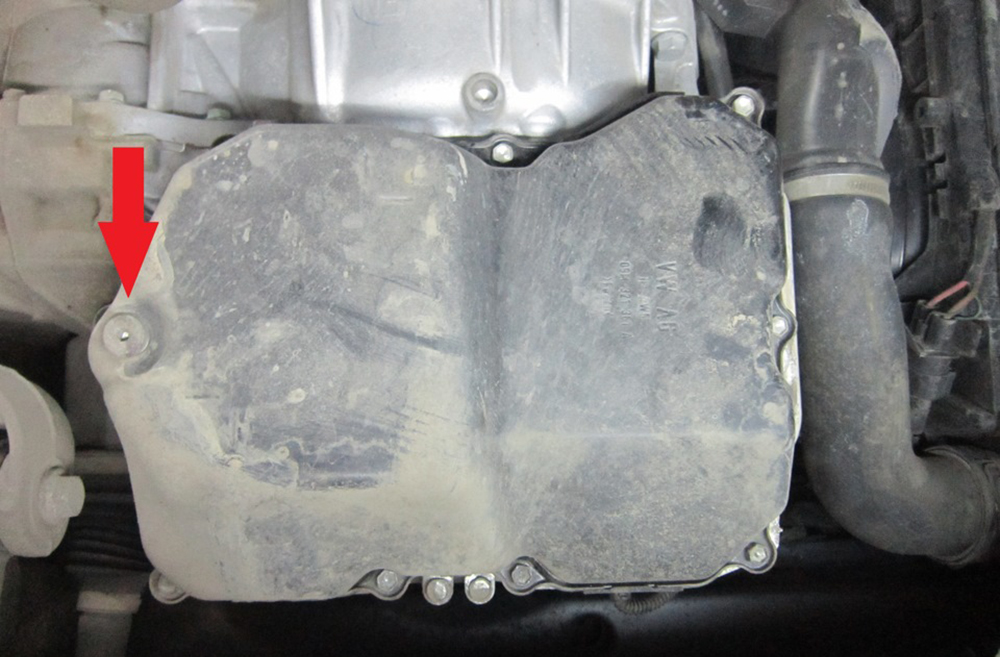

На нижней части коробки вы обнаружите сливную пробку, её нужно открутить.

Безусловно, это получится, если вы возьмёте ключ-шестигранник. Учтите, что сразу после этого начнёт активно вытекать масляная жидкость, поэтому быстро подставьте под струю подготовленную ёмкость. Выждите время, пока масло активно стекает. В общем, вам удастся собрать до четырёх литров отработки.

Также вам нужно снять поддон, на котором будет находиться тоже какая-то часть отработанной трансмиссионной жидкости.

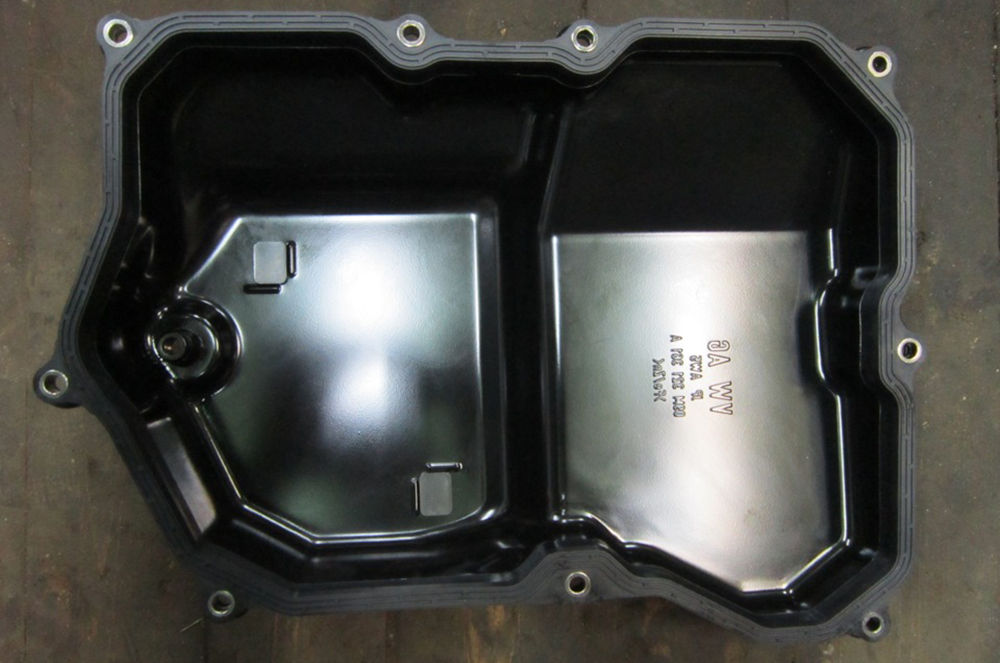

Поддон очистите, вымойте, протрите его и магниты безворсовой бумагой. Не допускайте того, чтобы на магнитах оставались хотя бы какие-то лишние частички. Впоследствии такая ваша оплошность может обернуться серьёзной проблемой – выходом со строя АКПП.

Масляный фильтр не просто демонтируйте, а безжалостно с ним распрощайтесь, а взамен установите новый

Завершающим этапом всего этого важного процесса является заливка нового масла

Чтобы не терять ни капли трансмиссионной жидкости, рекомендуем вам воспользоваться воронкой. В такое углубление проще наливать нужное количество масла, в основном до 6,5 литра.

Мы надеемся, что вы смогли теоретически убедиться в том, что работу по замене трансмиссионного масла вы легко сможете осуществить самостоятельно, а не спешить в направлении СТО. Сервисными услугами вы всегда успеете воспользоваться, а то, что сделано своими руками, повысит уровень вашего профессионализма.

Пошаговая инструкция

Поэтапная инструкция по замене смазывающей жидкости в АКПП Tiguan включает следующее:

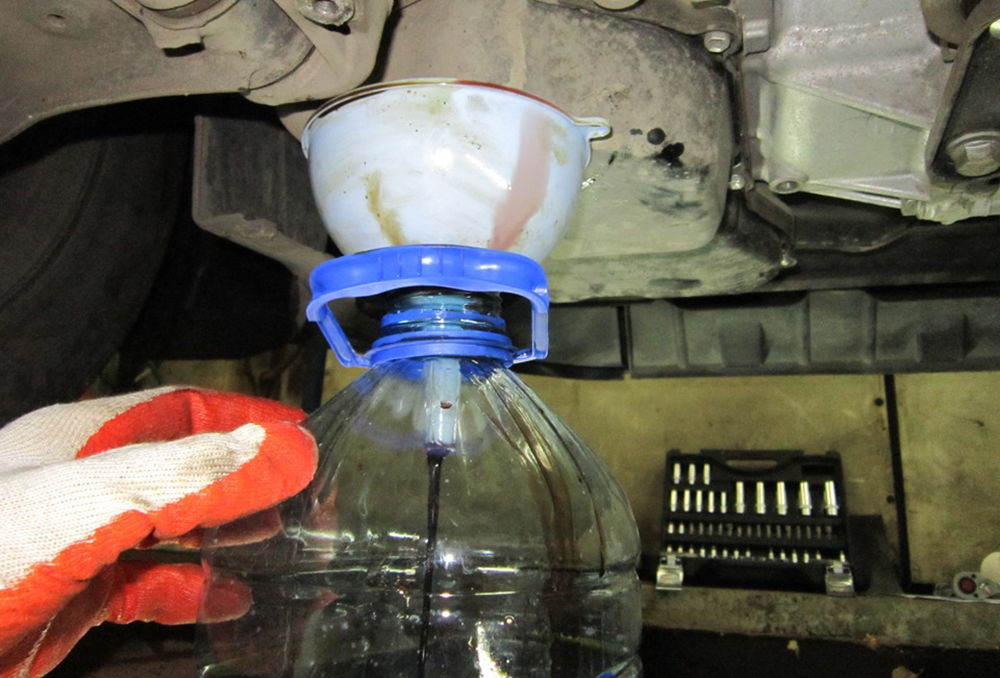

Первую часть масла необходимо слить, используя шестигранник, не забудьте подложить газету или ветошь, под поддон;Важно помнить! Перед сливом следует подождать около 10-15 минут, чтобы не обжечься смазкой, хоть она и не достигает такой температуры как моторная жидкость, все равно лучше не рисковать.
Вторую и основную порцию трансмиссионного масла следует слить через заливное отверстия, пробку из которого открутите так же при помощи шестигранника №5
В общей сложности должно вылиться около 4 литров отработки;
Обратите внимание! Состояние трансмиссионной смазки может сказать о проблемах коробки передач, если наблюдается большое количество металлической стружки, значит, работа трансмиссии была нарушена;

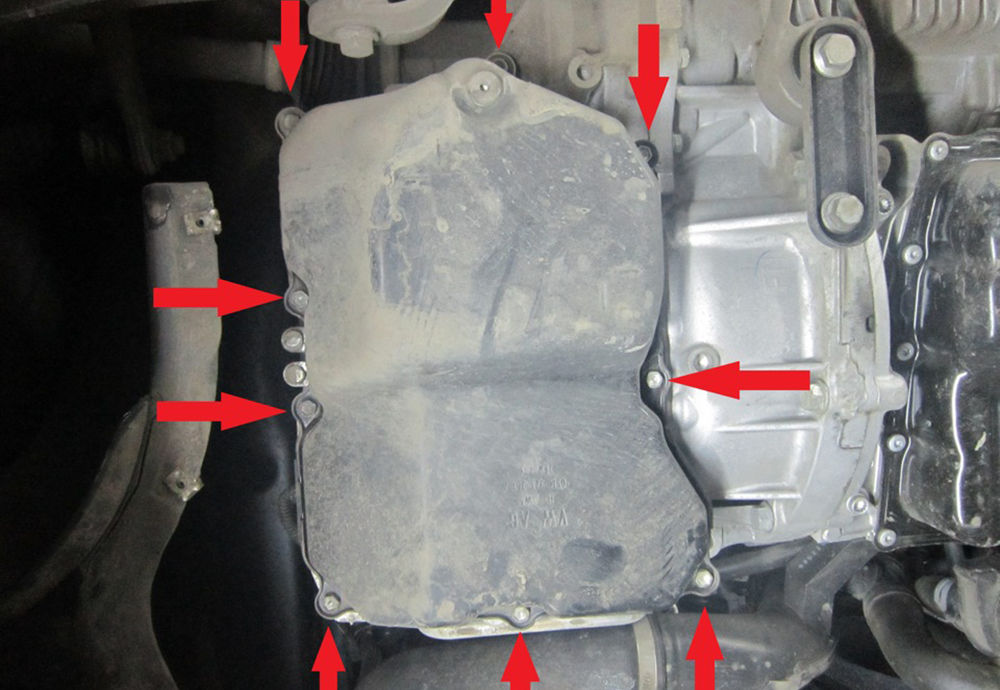

После следует ослабить все болты, на которых держится поддон, когда все они будут сорваны, вам потребуется помощь напарника. Одному человеку следует придерживать поддон, а второй должен полностью выкрутить винты
Будьте внимательны, ведь удержать снятый поддон, не допустив перелива отработки достаточно сложно;
Последним демонтируется масляный фильтр, для этого так же при помощи гаечных ключей ослабляются винты, фиксирующие его, и он изымается из посадочного места без особых проблем;
Установите новый фильтр и надежно зафиксируйте его болтами, при этом, не перетягивая их;
Слив отработку с поддона, протрите его ветошью и приступайте к монтажу

Удалите старую прокладку с места соединения, если она прилипла, то воспользуйтесь отверткой. Если потребуется, зачистите место прилегания резиновой прокладки с помощью наждачной бумаги и протрите его, удаляя лишний мусор;
Новую резиновую прокладку смажьте маслом с обеих сторон и уложите на поддон;
Прикрутите его на место, таким образом, чтобы не передавить резиновую прокладку;
Монтаж заливной пробки производится в последнюю очередь перед заливкой чистого масла;

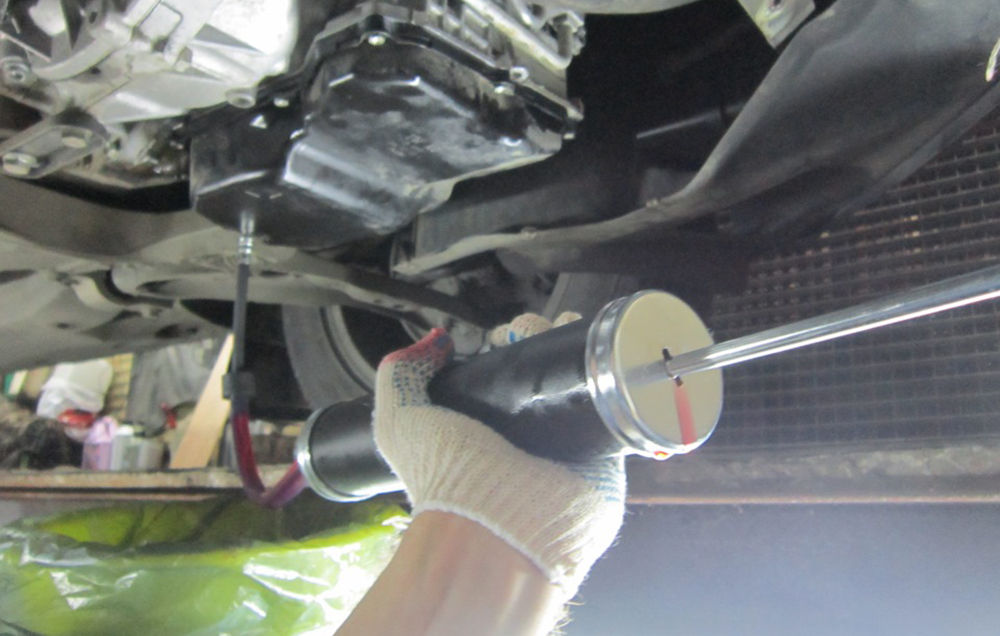

Используя медицинский шприц и резиновую трубку (можно заменить капроновой из системы для капельницы) приступайте к вливанию нового трансмиссионного масла в коробку передач. Это наиболее трудоемкая и затратная по времени процедура;
Когда масло залито, следует приступить к прогонке его по всей АКПП. Для этого на поднятом автомобиле следует дать поработать двигателю по 2-3 минуты в каждом режиме. За это время масло пройдет по всей системе, и можно будет приступать к следующей операции;
Проверив уровень масла, следует определиться, нужна ли доливка или он соответствует требуемым нормам.

Как правильно заменить масло в МКПП

Сам процесс смены не представляет собой ничего экстраординарного или трудного. Подготовка к замене масла в МКПП Фольксвагена Тигуан отнимает больше времени и усилий, чем сама операция.

В первую очередь стоит позаботиться об удобстве и безопасности. Машина должна быть на возвышении, чтобы иметь доступ к трансмиссии. Лучше всего загнать ее на смотровую яму или эстакаду, однако в случае их отсутствия пойдет и хороший домкрат.

Машину необходимо хорошо зафиксировать, во избежание травмоопасных ситуаций. Активируйте ручник и переключите коробку передач в нейтральный режим.

Процесс замены масла будет невозможен без этих инструментов:

  • набор ключей разного размера;
  • тара для сбора жидкости;
  • воронка и шланг или масляный шприц;
  • кусок тряпки;
  • растворитель;
  • несколько сменных уплотнительных колец.

Ну и, конечно, новое масло в количестве около 3 литров.

Вся операция состоит из трех этапов: двух обязательных и одного опционального. Если вы хотите, чтобы ваша коробка передач прослужила очень долго, рекомендую не пропускать последний.

Этап первый

Слив старого масла с МКПП на Volkswagen Tiguan:

  1. Первым делом демонтируйте защиту коробки, чтобы добраться до нее.
  2. Открутите сливную пробку, находящуюся в нижней части корпуса коробки, предварительно поставив под нее емкость для сбора жидкости.
  3. Пока жидкость сливается, почистите заливную пробку от остатков старого масла и металлической стружки и замените уплотнительное кольцо.

Этап второй

Опциональный. Заключается в промывке коробки передач от продуктов износа деталей и старой смазки:

  1. Найдите пробку заливного отверстия и отвинтите ее.
  2. При помощи масляного шприца или воронки со шлангом залейте небольшое количество жидкости в отверстие. Достаточно будет 400 мл. Жидкость выйдет из сливного отверстия и вымоет оставшиеся в системе частицы металла и старой смазки.

Этап третий

Заливаем новую жидкость:

  1. Поставьте сливную пробку на место и хорошо ее закрутите.
  2. При помощи масляного шприца или воронки со шлангом заливайте жидкость в бак через заливное отверстие. В МКПП Фольксваген Тигуан вмещается 2-2,5 л смазки.
  3. Заливное отверстие является также отверстием контроля уровня. При нормальном уровне масло должно доходить до нижней кромки отверстия. Поэтому заливайте смазку до тех пор, пока она не начнет просачиваться между шлангом и краем отверстия.
  4. После заливки масла очистите заливную пробку от старой смазки и поменяйте уплотнительное кольцо на новое.
  5. Закрутите заливную пробку назад.

Далее потребуется лишь смонтировать на место щиток защиты картера. На этом этапе процесс замены масла в МКПП Volkswagen Tiguan можно считать завершенным.
