Как выставить ремень грм при замене элементов привода

Замена ремня ГРМ: 10 моментов, которые нужно знать, когда и как менять?

Основным предназначением данной детали является передача крутящего момента с распредвала на автомобильный коленвал. Он обеспечивает синхронное вращение, которое так важно для оптимальной работы всего газораспределительного механизма.
Исправность и нормальная работа ремня очень важны для автомобильных двигателей, у которых поршни находятся с клапанами в одном блоке.
Несмотря на то, что клапаны находятся в одном месте с поршнями, данные детали не встречаются как раз благодаря ремню ГРМ.
Как только ремень обрывается, он начинает биться в открытый клапан, постепенно сгибая его, а также клинит поршень. Если не осуществить замену, двигатель потребует серьезных ремонтных работ.

Причины выхода из строя ремня ГРМ

Причиной выхода ремня из строя может являться не только износ. Довольно часто встречаются ситуации, когда и совершенно новый ремень за относительно короткий срок изнашивается и рвется. Причин для этого может быть несколько:

В большинстве случаев причиной для быстрого износа ремня является помпа. В ней находятся подшипники и не по центру шкива, а немного смещены в сторону. Именно их износ через определенное время приводит к перекосу оси помпы, что автоматически вызывает перекашивание шкива, и последующее сползание ремня ГРМ. Также причиной может стать установка новой помпы. Если место было изначально не очень хорошо защищено, если есть небольшие остатки грязи или смазки, это может привести к существенным смещениям.

Серьезная изношенность направляющего и натяжного ролика.

Протечка машинного масла из сальника распределительного вала.

Износ зубьев, вызванный шестерней коленчатого и распределительного валов. Признаком подобной проблемы является появление отслаивающихся зубцов на ремне.

Самой распространенной причиной износа ремня является сильная затяжка механизма или его ослабление. Это очень часто происходит после самостоятельной замены детали. Именно по этой причине так важно знать не только через сколько менять ремень ГРМ, но также как правильно это сделать, если не планируется обращение в автосервис.

Срок службы и периодичность замены ремня ГРМ

Многих водителей интересует периодичность замены ремня ГРМ. Данный процесс напрямую зависит от износа детали, от времени эксплуатации транспортного средства.
У каждого авто в инструкции установлен пробег, после которого нужно проводить замену. Периодичность прямо зависит от марки авто. Если это иномарка, до замены должно пройти 120 тысяч км, у российских авто пробег составляет 60 тысяч.
Решая вопрос, когда менять ремень ГРМ, не стоит ждать полного пробега, желательно осуществить данный процесс, отняв от установленной нормы около 15%. Если же время крайней замены неизвестно, нужно время от времени проверять деталь на предмет износа.

Порядок смены ремня ГРМ

Производители рекомендуют одновременно с зубчатым ремнем производить замену роликов с натяжителями, а еще лучше, если будет заменена и помпа.
Довольно часто можно встретить полноценные комплекты для замены, в которые входит ремень с роликами. Трудовые и временные затраты на замену каждой детали примерно одинаковые, но так как не всегда удается понять уровень износа каждого, разумнее всего заменить все одновременно.

Необходимые инструменты для замены ремня ГРМ

Перед проведением замены обязательно нужно подготовить специальные инструменты. Среди самых основных из них можно отметить:

• шестигранник «пятёрка»;
• комплект рожковых ключей;
• баллонный ключ;
• специальный регулировочный ключ для ролика натяжителя;
• домкрат;
• большая отвёртка, также подойдет монтажка.

К подготовительным работам можно отнести не только приготовление инструментов, но и определенные манипуляции с самим автомобилем. Машина ставится на ровную поверхность и фиксируется специальными упорами под колесами. Обязательно нужно затянуть ручник, поднять капот, отсоединить минусовую клемму аккумулятора, а также снять крышку двигателя.
Давайте, разберем сам процесс, как производится замена ремня ГРМ.

Снятие ремня ГРМ

Прежде чем установить новый ремень, необходимо обязательно снять изношенный. Для этого производится следующая последовательность действий:

Снимается ремень генератора. В некоторых ситуациях, чтобы добраться до ремня ГРМ, требуется снять поликлиновый ремень. Все гайки ослабляются, при необходимости нужно оттолкнуть генератор для устранения натяжения и последующего снятия ремня.

Для получения доступа к ремню убираются такие дополнительные детали, как насос усиленного рулевого управления, компрессор, генератор. При этом не нужно снимать фитинги под давлением компрессора. Достаточно просто их отвинтить и немного сдвинуть в сторону, не затрагивая давление всей системы.

Если присутствует крышка распределителя, ее нужно снять. Для этой цели потребуется разомкнуть фиксаторы и убрать крепежные винты.

Выравнивание основных установочных меток. Посредством торцевого или гаечного ключа для болтов коленчатого вала, двигатель нужно проворачивать, пока метка шкива не совпадет с нулевой отметкой. На данном этапе нужно проверить, чтобы ротор распределителя совпал с указателем, присутствующим на корпусе распределителя. Это своеобразное сообщение о том, что ротор готов к зажиганию цилиндра. Если подобного совпадения нет, потребуется выполнить еще один полноценный оборот.

Важно проверить необходимость снятия шкива виброгасителя, что может потребоваться для снятия крышки ремня привода. Очень часто крышка перекрывает некоторую часть коленчатого вала, и шкив не дает снять её. При обратной сборке потребуется вернуть некоторое дополнительное уплотнение.

Откручиваются болты и винты, которые удерживают крышку ремня ГРМ, и она снимается с двигателя. Здесь снимаются все компоненты и ремни вспомогательных агрегатов, которые могут помешать снятию крышки. Перечень подобных компонентов прямо зависит от модели транспортного средства, потому в данном случае стоит использовать специальное руководство по обслуживанию.

Проверяется точность совмещения установочных меток распределительного и коленчатого вала. Основная масса двигателей имеет специальную пунктирную линию на шкивах. Ее нужно выровнять по специальным метка на блоке или на головке цилиндра. Если старый ремень был порван, к меткам стоит отнестись более внимательно, опираясь на официальное руководство автомобиля.

Осуществляется снятие изношенного ремня.

Завершая процесс удаления, стоит внимательно осмотреть зону на наличие следов утечки масла. Требуется осмотреть участки рядом с уплотнениями коленчатого и распределительного вала, а также поддон и крышку клапана.

Все обнаруженные утечки нужно обязательно устранить перед тем как произвести установку новой детали.
Не менее важно перед установкой нового ремня ослабить основное натяжное устройство. Здесь достаточно просто немного ослабить крепежные болты, снимать их полностью не нужно. После ослабления полученное состояние нужно обязательно закрепить в ослабленном положении.
Само натяжное устройство нужно проверить на наличие вмятин или трещин. Очень важно провернуть его и прислушаться: нет ли какого-то рокота или треска, которые могут указывать на ослабление и износ подшипников.

При обнаружении признаков повреждений или износа подшипников, потребуется заменить шкив натяжителя. Это достаточно распространенная операция, так как шкив может высохнуть, ослабнуть, треснуть, износиться и застыть.

Установка ремня ГРМ

В процессе установки нового ремня ГРМ, его необходимо распаковать, снять деталь со звездочек. Если ремень использовался очень долго, он может застрять в желобках шкива. В этом случае потребуется поддеть его отверткой.
Новый ремень натягивается в полном соответствии с инструкцией и спецификой каждого авто отдельно. Особое внимание уделяется информации в руководстве, касающейся затяжки. Крепежный болт шкива коленчатого вала обязательно должен иметь высокий нормативный момент затяжки.
Если в транспортном средстве имеется гидравлический натяжитель, для вставки поршня обратно в цилиндр может потребоваться демонтаж.

Необходимо вставить новый ремень в зажимное устройство и сжимать до тех пор, пока полностью не совпадут все отверстия и не будет предоставлена возможность вставить удерживающий стержень.

После вставки стержня можно выполнять повторную установку автомобильного натяжителя.

Выставление меток и регулировка натяжения

Одновременно с новым ремнем на место устанавливаются коленвал на шкив, шестерни распредвалов, а также помпы.
Все надежно фиксируется, а сам ремень натягивается посредством его вращения по ходу часовой стрелки. Уровень натяжения ремня легко проверить вручную.
Достаточно просто попробовать провернуть его пальцами. Если ремень хорошо натянут, его получится повернуть не более, чем на 90 градусов.

После этого извлекаются все фиксирующие и проворачивающие инструменты. При помощи коленвала осуществляется два оборота.

На шестернях тщательно сверяются все метки. Как только все установлено точно и грамотно, можно приступать к монтажу всех оставшихся элементов. На этом решение вопроса, как поменять ремень ГРМ, можно считать законченным.

Особенности установки ремня для 16-клапанных двигателей

Отдельно стоит изучить вопрос, как заменить ремень ГРМ для шестнадцати клапанных двигателей. Выполнение работы по замере ремня на 16-клапанном двигателе отличается тем, что обязательно потребуется использовать два специальных фиксирующих устройства. Их можно приобрести в магазине автоинструментов или сделать своими руками.
Основная сложность замены ремня ГРМ на подобных двухвальных двигательных установках заключается в завязке распределительных валов и коленчатого вала в определенном положении. Для этого и необходимы фиксаторы.

Выполнять замену без применения данных устройств будет довольно рискованно. В случае неправильно проведенной сборки придется менять большое количество деталей, что выйдет в значительную сумму.

Ремень в газораспределительном механизме играет очень важную роль, в процессе работ он постоянно подвергается динамическим нагрузкам. По этой причине качеству данного компонента уделяется особое внимание. Чтобы приобрести прочный и надежный ремень, стоит обратить внимание на производителя. Среди самых основных марок, которым нужно отдать предпочтение, можно отметить следующие:

• Contitech;
• Gates;
• Dayco;
• Bosch.

Приобретать ремни нужно только у проверенных поставщиков, это поможет защитить от подделок.
После окончания работ, связанных с заменой ремня газораспределительной системы, необходимо завести двигатель и послушать, как он работает.

Если устройство будет натянуто хорошо, никаких посторонних звуков не появится, если же ремень окажется немного перетянутым, можно будет услышать гул или свист натяжного ролика. В этом случае ремень придется немного ослабить, проворачивая его против часовой стрелки.

Если провести работы по замене достаточно грамотно и внимательно, не придется сталкиваться с вопросом, как часто менять ремень ГРМ.

Заключение

Чтобы избежать проблем с двигателем, необходимо регулярно, примерно раз в месяц проверять состояние ремня ГРМ и при необходимости своевременно производить его замену. Процедура проверки не отличается сложностью, ее вполне можно осуществить своими силами. Если нет времени или возможности, всегда можно обратиться в СТО.
Оценка статьи:
(2

Замена ремня ГРМ своими руками — шаг к самостоятельному обслуживанию авто

Ременной привод газораспределительного механизма (ГРМ), впервые заменивший цепь на автомобиле в далёком 1956 году, связывает коленчатый и распределительный вал, обеспечивая их синхронное вращение.
Учитывая, что ремень привода ГРМ выполняет столь важную функцию, нужно постоянно отслеживать его техническое состояние и вовремя менять.
Операцию по замене рекомендуется поручать работникам автосервиса, хотя при желании её можно выполнить самостоятельно, предварительно изучив устройство механизма и алгоритм ведения работ.

Теоретический ресурс этого резинотехнического изделия довольно велик, но не вечен. Он лежит в пределах от 50 до 150 тыс. км пробега в зависимости от марки и модели авто. В реальности указанный срок службы может значительно сократиться, а ремень — преждевременно оборваться в силу таких причин:

Эксплуатация машины в экстремальных условиях. Сюда относится постоянная езда по плохим либо грунтовым дорогам, перевозка груза и буксировка прицепа, а также движение на высокой скорости с раскручиванием коленчатого вала до максимальных оборотов.

Из-за технических неполадок — течи масла или охлаждающей жидкости, попадающей на элементы ременного привода в течение длительного времени. Это снижает его ресурс, хотя современные ремни ГРМ достаточно стойкие к химическим воздействиям масел и антифризов.

Нынешний либо предыдущий владелец машины пытался сэкономить и установил резинотехническое изделие низкого качества.

Заклинивание подшипников натяжного или паразитного ролика. Так случается, когда их не меняют в соответствии с инструкцией по эксплуатации авто.

Вследствие износа подшипников водяного насоса (помпы) и его остановки. При заклинивании шестерни помпы возникает резкий рывок от усилия коленвала, отчего ремень разрывается.

Обратите внимание: водяной насос заклинивает далеко не сразу. Изношенный подшипник даёт о себе знать, издавая разные звуки, — от писка на первой стадии до треска при полном разрушении сепаратора. При этом вал помпы может перекоситься, появляется течь антифриза, а ремень совершает перескок на несколько зубьев.
Так выглядят загнутые клапаны, не прилегающие к сёдлам
Обрыв ременного привода на ходу во многих случаях ведёт к ремонту двигателя, а именно — замене клапанов. Это настоящая лотерея, где шансы удачного и плачевного исхода примерно равны — 50/50. Все зависит от положения клапанов в момент разрыва, ведь распределительный вал останавливается, а поршни продолжают двигаться вверх-вниз.
Если какая-то пара клапанов замерла в положении «полностью открыты», то удар поршнями по их тарелкам практически неизбежен. От ударной нагрузки штоки клапанов изгибаются и детали приходят в негодность. Тогда замена ремня превращается в ремонт двигателя со снятием головки блока цилиндров (ГБЦ). Худшее из зол — повреждение самого поршня, что можно понять уже после разборки.
Поршни после встречи с клапанами
Признаком обрыва ремня является полная остановка двигателя прямо на ходу. При попытке запуска мотор не подаёт признаков «жизни», а стартер вращается легче и быстрее обычного.
Иногда разрыв сопровождается металлическим стуком, свидетельствующим, что встреча клапанов с поршнями состоялась.
Если вы услышали такой звук, то не пытайтесь заводить двигатель, пока не проверите состояние привода газораспределительного механизма, чтобы не нанести дополнительный вред.

Если он порвался: печальные последствия на видео

Точно периодичность замены ременного привода ГРМ указана в инструкции по эксплуатации, прилагающейся к каждому автомобилю. Там же указано, нужно ли одновременно с ремнём менять натяжной ролик. Как правило, он тоже меняется на новый.
Как уже говорилось, срок службы изделий зависит от марки авто и лежит в диапазоне 50—150 тыс. км. Но состояние привода ГРМ следует периодически контролировать и производить досрочную замену в таких случаях:

• на задней стороне ремня появились продольные трещины;
• края резинотехнического изделия «разлохмачены», из него торчат нитки от корда;
• при наличии поперечных трещин на внутренней стороне между зубцами;
• зубья начали отслаиваться либо заметно истёрлись, а детали механизма и стенки кожуха покрылись чёрной резиновой пылью.

Поперечные трещины — первый звоночек
Чтобы провести визуальный осмотр ременного привода и оценить его состояние, достаточно открутить и снять верхний защитный кожух (обычно сделан из пластмассы). Попутно стоит осмотреть все шестерни и стенки блока цилиндров в поисках потёков моторного масла или антифриза из помпы.

Рекомендации по выбору: какая фирма лучше?

Современные ремни для газораспределительных механизмов автомобильных двигателей — изделия высокотехнологичные, а потому недешевые. Изготавливаются они на основе искусственного каучука (неопрена, полихлорпрена) с различными добавками, усиленного кордом из прочных нитей. Последние делаются из стекловолокна, нейлона и хлопка.
Чтобы правильно подобрать новый ремень, предлагается следовать таким рекомендациям:

Лучший способ не ошибиться с размером и формой зубьев — взять с собой в магазин старый ремень и сравнить его с предлагаемыми образцами. Совпадать должно все — длина, ширина, профиль зубцов.

Не пытайтесь сэкономить, выбирая более дешёвые изделия. А если ваша машина эксплуатируется в экстремальных условиях, то стоит выбрать лучший вариант — оригинал, по итогу он себя окупит.

Проверяйте жёсткость резинотехнического изделия. Чем оно эластичнее, тем дольше прослужит на автомобиле. Заметьте: чем дешевле ремень ГРМ, тем он жёстче (специалисты говорят – «дубовый»).

Внешне новое изделие не должно иметь на зубцах наплывов (маленькие заусенцы допускаются), раковин или пор. На ощупь поверхность должна быть гладкой, не шершавой.

По возможности сверяйте каталожный номер либо артикул, если он нанесён на тыльной стороне ремня.

Поскольку рынок автозапчастей насыщен всякого рода подделками, то всегда есть вероятность нарваться на некачественное изделие. Чтобы обезопасить себя, старайтесь покупать ремень и ролик для ГРМ в торговых точках от официальных дилеров. Оригинальные запчасти продаются комплектами, запечатанными в одной упаковке.

Комплект оригинальных деталей — ремень и два ролика
Наиболее популярные производители ременных приводов — бренды Gates и Bosch. Их и подделывают чаще всего, да так, что отличить довольно сложно.
Практикуется такой способ проверки: попросите показать вам несколько одинаковых изделий и сверьте номера, нанесённые на тыльной стороне. У «правильных» ремней комбинации цифр не должны повторяться.
Если номера одинаковые, то перед вами наверняка поддельная продукция из Поднебесной.
Разные цифры — признак подлинности изделия
Главное правило, которое важно соблюдать во время замены ремня — не нарушить фазы газораспределения, что достигается совмещением меток на шестернях, маховике коленвала и корпусе двигателя. В процессе ведения работ нужно контролировать, чтобы метки не сдвинулись. Процедура делится выполняется по такой схеме:

Разборка узла и снятие старого ремня.

Визуальный осмотр деталей механизма и очистка внутренней полости от грязи.

Установка нового ремня с роликом, его натяжение.

Сборка и проверка работоспособности.

В большинстве случаев ставить новый привод можно без каких-то специальныех инструментов. Исключение — 16-клапанные моторы, где для фиксации распределительных валов рекомендуется использовать кондукторы, но в крайнем случае можно обойтись и без них. Стандартный набор инструмента такой:

• домкрат и колёсный ключ;
• ключи рожковые, накидные, головки с удлинителем;
• отвёртка, пассатижи с заострёнными концами;
• фонарик для подсветки.

Приспособление для фиксации распредвала
С некоторыми моделями машин проще работать из смотровой канавы, но обычно для замены ремня ГРМ она не требуется. Порядок ведения работ отличается для 8 и 16-клапанных двигателей, поэтому их стоит рассмотреть по отдельности. Примером послужит семейство переднеприводных автомобилей ВАЗ.

Порядок работ на двигателе с 8 клапанами: пошаговая инструкция с фото

Вначале необходимо поставить машину на ровной площадке или смотровой яме и зафиксировать ручным тормозом. Затем открутить и снять переднее колесо со стороны узла ГРМ, подняв авто на домкрате. Дальнейшие действия выполнять в таком порядке:

Снять пластиковую крышку, закрывающую привод сверху.

Демонтировать элементы, закрывающие доступ к нижней крышке газораспределительного механизма, — брызговики, пыльники, защиту картера. Ослабить и убрать ремень привода генератора, снять крышку.

Мощной отвёрткой или монтажной лопаткой заклинить коленчатый вал, вставив её между зубьев маховика. Рожковым ключом ослабить болт, удерживающий шкив на торце коленвала. Снять шкив, а болт вкрутить обратно в отверстие.

Освободить коленчатый вал и вращать его ключом за болт до совмещения меток. Должны совпасть риски, нанесённые на корпусе, шестерёнках и маховике. Для верности снова заклинить коленвал.

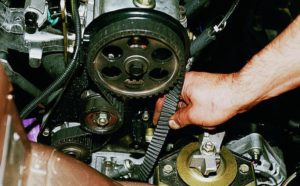

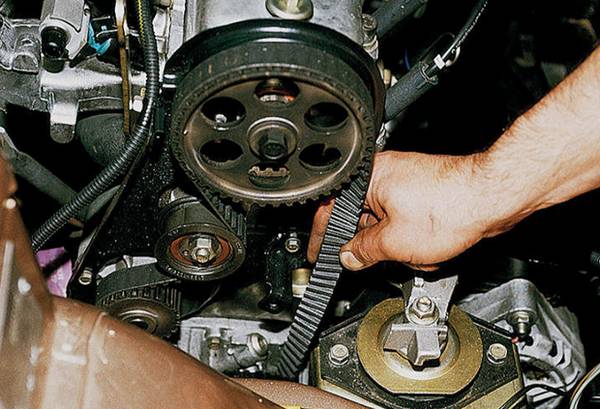

Отпустить гайку натяжного ролика и снять ослабленный старый ремень. Следом демонтируйте ролик.

Обследовать помпу и сальники на предмет протечек и тщательно протереть от грязи полость механизма.

Совмещение метокРемень надевается на шестерни по направлению против часовой стрелки
Прежде чем установить новый ременной привод, поставьте натяжной ролик и наживите гайку, не затягивая её. Затем наденьте ремень на шестерни таким образом, чтобы вся слабина оказалась на стороне натяжного ролика. Будьте внимательны и не нарушайте положение меток.
Натяжка проверяется поворотом ремешка вокруг собственной оси

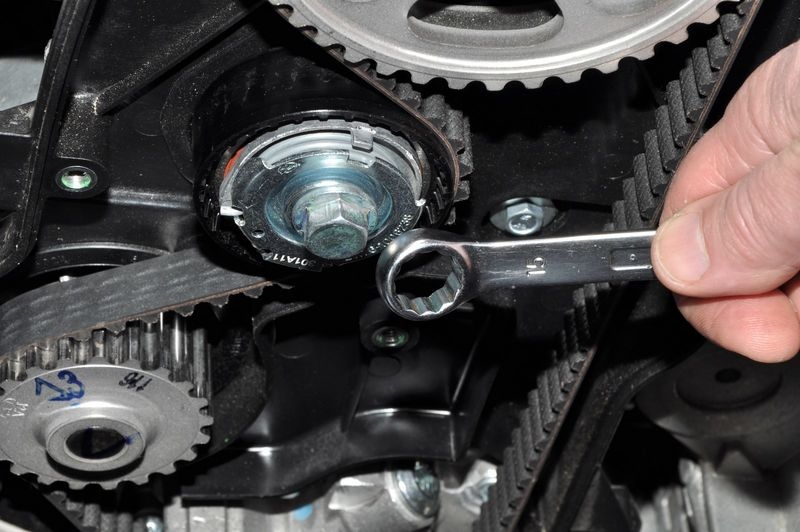

Следующий шаг — натяжка ремня, выполняемая с помощью ролика.
В его отверстия нужно вставить пассатижи и провернуть на эксцентрической оси, после чего затянуть гайку.
Ремень ГРМ считается нормально натянутым, если его невозможно вручную повернуть вокруг своей оси больше, чем на 90°. После натяжения производится обратная сборка и пробный запуск мотора.

Как меняется ремень: видео

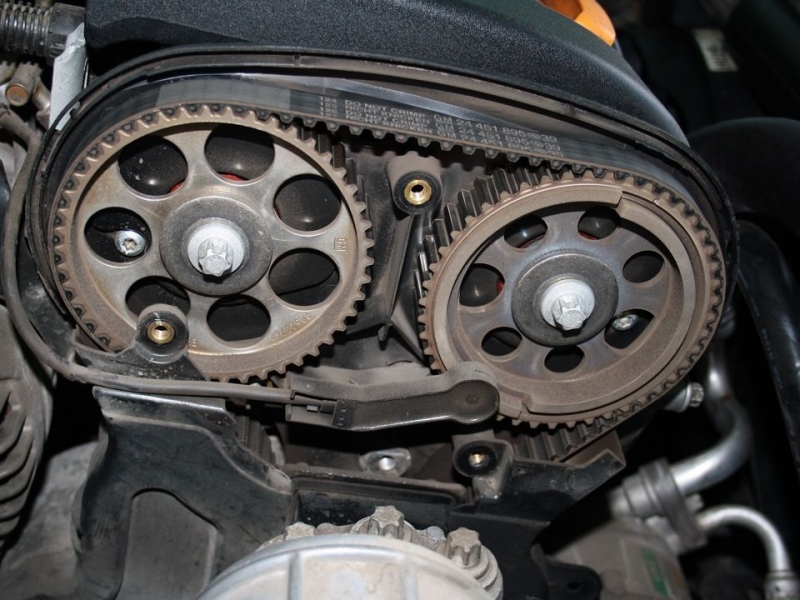

Замена на 16-клапанном моторе

В двигателе 16V стоят 2 распредвала, открывающие кулачками свои пары клапанов. Отсюда возникает ряд отличий в процессе замены ременного привода:

• после первичной разборки нужно совмещать метки на обоих распределительных валах;
• фиксация распредвалов выполняется специальным приспособлением — кондуктором, в машинах ВАЗ он представляет собой планку с вырезами, вставляемую в прорези на торцах этих валов;
• помимо натяжного, в механизме присутствует второй ролик — паразитный (опорный), который тоже нужно менять;
• надевая ремень, надо следить за положением меток и максимально натягивать его руками, чтобы слабина оказалась со стороны подвижного ролика.

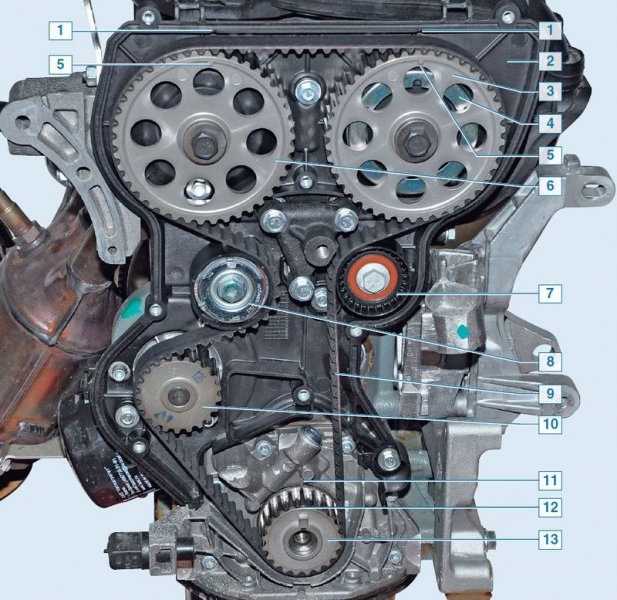

Метки на моторе 16V
Натяжка тоже производится поворотом эксцентрического ролика и фиксацией с помощью гайки. В автомобилях ВАЗ на корпусе ролика выбита метка, совмещаемая при натяжении ремня с приливом на корпусе.
Добившись нужного натяжения, следует обязательно сделать 2—3 полных оборота коленчатого вала вручную, а потом повторно проверить положение меток.
В целом порядок действий сохраняется таким же, как и при работе с мотором 8V.

Ролик о работе с двигателем 16V

Что ещё нужно знать о замене ремня ГРМ?

Меняя ременной привод газораспределительного механизма, надо обращать внимание на состояние всех его деталей. Если обнаружена течь масла из сальника коленчатого либо распределительного вала, то желательно воспользоваться моментом и сменить уплотнение. Проблема в том, что подобные работы не каждый может выполнить самостоятельно, поэтому течь лучше обнаружить ещё до разборки узла.

Смысл такой: сотрудники автосервиса, куда вы пригоните машину для замены сальника, всё равно снимут ремень ГРМ, иначе к нему не добраться. А раз так, то операцию по снятию и натяжению ременного привода они включат в стоимость ремонта. Вам нет смысла менять ремень своими руками, если на станции техобслуживания сделают то же самое и возьмут за это деньги.
Стенка блока в масле — пропускает сальник
То же касается водяного насоса, который явно пропускает наружу антифриз из-за разбитого подшипника. Верный признак неисправности — все пространство узла ГРМ и его детали покрыты влагой, разбрасываемой ремнём. Если вы сами не в состоянии поменять помпу, то и разбирать машину ни к чему, лучше сразу отправиться на автосервис.
Нередко случается, что обрыв ремня произошёл в пути, а у владельца авто в багажнике есть запасной. Поскольку двигаться дальше своим ходом не выйдет, то поставить новую запчасть можно и в поле при таких условиях:

• обрыв не привёл к изгибанию клапанов;
• имеется необходимый инструмент;
• есть способ убрать автомобиль с дороги и поставить его на ровной площадке.

Процесс замены аналогичен описанному выше, только в 16-клапанном моторе придётся обойтись без фиксации распределительных валов. Важно внимательно выставить метки и не допускать их смещения, а после установки и натяжения ремня дважды проверить их положение перед запуском двигателя.

Признаки неправильной установки привода

После установки нового ремня производится пробный запуск двигателя, чтобы определить, всё ли сделано правильно. О некорректной замене свидетельствуют следующие симптомы:

• появилась вибрация двигателя на холостых оборотах;
• при попытке нажать на газ в воздушном или выпускном тракте раздаются хлопки;
• появляется свист ремня, после которого машина может заглохнуть.

Первые 2 признака говорят о нарушении фаз газораспределения, то есть подача топлива в цилиндры и отведение отработанных газов происходит не синхронно с движением поршней.
Это результат неверного совмещения меток либо установки привода со сдвигом на 1 зуб. При отклонении на 2 зуба мотор просто не заведётся.
Устранять неполадку придётся тем же путём — разбирать узел ГРМ и переставлять ремень в нужное положение.
Натяжной ролик лучше менять вместе с ремнем
Свист с последующим отказом двигателя говорят о перескакивании зубцов изделия в момент запуска. Этому есть несколько причин:

Новый ремень не был натянут должным образом.

Вам попалось изделие низкого качества, неспособное нормально функционировать.

Вы обработали поверхности ремешка химическим средством, отчего он начал проскальзывать.

Свист, тарахтение и скрип может возникать, когда хозяин авто не поменял старый ролик, который издаёт шум и периодически заклинивает.
Способы устранения данных неполадок очевидны: нужно снова разбирать механизм и все делать правильно.
Поддельные запчасти, отзывами о которых пестрят автомобильные форумы, следует вернуть продавцу с требованием возврата средств или замены товара на качественный.

По причине недостатка денежных средств многие автомобилисты стараются меньше платить за обслуживание своих «железных коней». Разумная экономия — это замена ремня ГРМ своими руками без привлечения специалистов автосервиса. Экономить же на покупке новых деталей — нецелесообразно, поскольку, нарвавшись на подделку, можно заплатить дважды и потерять драгоценное время.

Как выставить метки ГРМ: подробная инструкция

Ремень ГРМ – наиболее простой и эффективный способ синхронизации работы коленчатого и распределительного вала. Этот чрезвычайно важный элемент нуждается в периодической замене, и, несмотря на свою простоту, не может похвастаться легким монтажом.
Всё дело в том, что установка нового механизма должна происходить с учетом специальных меток, которые имеют свойство сбиваться. Большинство начинающих водителей не знают, как выставить метки ГРМ на свои позиции, поэтому замена ремня часто сопровождается лишней тратой нервов.
Дальше в полной мере осветим насущный вопрос.

Для чего нужен ремень ГРМ?

ГРМ достаточно сложный в конструктивном плане узел. В его основе заложен распределительный вал, находящийся в ГБЦ. С его помощью происходит толкание впускных и выпускных клапанов.
Клапана в свою очередь обеспечивают подачу горючей смеси в цилиндры мотора, а также способствуют удалению газов из системы автомобиля. Работа распредвала возможна благодаря наличию в системе коленвала.
Таким образом, механическое усилие от второго к первому передается с помощью приводного ремня.

Ремень подвержен температурным и механическим воздействиям, вполне логично, что рано или поздно он износится. Он растягивается, на его поверхности образуются трещины, что негативно сказывается на работе всей системы.

Его проскальзывание скажется на функционировании клапанов: они перестанут открываться в момент, соответствующий тактам работы мотора. Но куда опасней обрыв резинотехнического изделия.
Во время обрыва бездейственным остается газораспределительный механизм, следовательно, клапана не закрываются до момента подъёма поршня, происходит удар, после которого гнутся сами клапана, образовываются дефекты на поршне.

Когда необходимо заменять ремень ГРМ и выставлять метки?

Изношенный ремень ГРМ без преувеличения можно назвать «бомбой замедленного действия». Важность этого элемента в системе автомобиля сложно переоценить. Обычно его выполняют из качественной резины, ресурс которой рассчитан на 50-60 тысяч км пробега. Но, если транспортное средство эксплуатируется в неблагоприятных условиях, интервал замены будет уже другим.

В большинстве случае, интервал замены указан заводом-изготовителем в документации к транспортному средству. Помимо заложенного в ремень ресурса, стоит учитывать и следующие факторы, сокращающие срок эксплуатации резинотехнического элемента:

Попадание моторного масла на поверхность ремня ГРМ

Образование течи переднего сальника коленчатого вала

Неисправность натяжного ролика

Заклинивание помпы

Как видим, в системе авто может быть достаточное количество поломок, которые прямо воздействуют на срок эксплуатации ремня.
Если наступил срок плановой замены, либо его ресурс был преждевременно исчерпан, недостаточно просто заменить старый механизм новым – необходимо также позаботиться о корректности монтажа.
Чтобы успешно проделать всю работу, достаточно вооружиться необходимым инструментом, и знать, как выставить ремень по меткам.

Самостоятельно выставляем ремень ГРМ

Процесс самостоятельного выставления меток не так уж и сложен, но требует некоторых углубленных познаний. Кроме всего прочего, периодически необходимо проверять положение валов, так как они имеют свойство менять свое расположение относительно других элементов ГРМ по различным причинам. В следующих двух ситуациях выставлять метки приходится практически каждый раз:

• Во время полной замены ремня ГРМ: валы необходимо будет установить в нужное положение, в противном случае работа двигателя будет невозможна
• Во время ремонта газораспределительного механизма также требуется корректировка их положения

Также следует учитывать, что на автомобилях со спортивным распределительным валом принцип выставления приводного ремня может быть совершенно иным. Чтобы точно знать, каким образом проделывать всю работу на спортивных или тюнингованых авто, лучше всего ознакомиться с подробной информацией, которая приводится в инструкции к конкретному силовому агрегату.
Имея на руках весь необходимый инструмент, можно переходить непосредственно к проведению основной работы. Вся работа сводится к следующим действиям:

Снимаем аккумулятор

Поддамкрачиваем правое переднее колесо

После чего находим распредвал и коленвал

Затем на шкиве вала нужно обнаружить риску

Находим метку на блоке двигателя

Совмещаем две отметки путем проворачивания колеса

Вращаем колесо до полного совпадения двух меток

После чего в обратной последовательности собираем всё то, что было изначально снято. Этот способ подойдет в том случае, если ремень ГРМ полностью натянут. Если же совпадение рисок не происходит, придется снимать ремень и выставлять метки отдельно на коленвале и распредвале.

Как выставить метки ГРМ на коленвале и распредвале

На многих отечественных автомобилях, в частности на ВАЗ, данная процедура предопределяет следующие действия:

Снимаем старый ремень и устанавливаем новый натяжной ролик

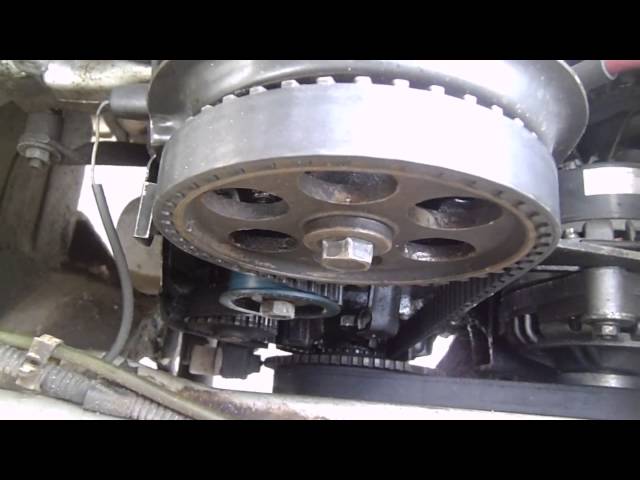

Проворачиваем шкив распредвала до совпадения его метки с меткой на блоке цилиндров

Проворачиваем коленвал до уровня, когда метка на шкиве установится строго по вертикали

В корректности установки можно убедиться через специальное окно с заглушкой в картере сцепления

Вытащите заглушку, и посмотрите, риска на маховике расположена напротив планки блока цилиндров или нет? Если да, значит, работу можно считать завершенной

Если все было выполнено правильно, сначала надеваем ремень ГРМ на шкив коленчатого, а после на шкив распределительного вала. Также стоит сказать о том, что расположение валов не зависит от разновидности газораспределителя. Поэтому порядок замены цепи ГРМ во многом идентичен.

Как натянуть ремень ГРМ?

Если требуется натяжение резинотехнического элемента, то для этого просто вставьте специальный ключ или отвертку в натяжной ролик. Если на самом длинном участке ключ проворачивается на 90 градусов, значит натяжение нормальное.
Неспособность ключа проворачиваться станет свидетельством того, что натяжение слишком сильное, а значит, необходимо немного ослабить. В натяжном ролике ослабляется гайка, после чего вновь проверяется уровень натяжения.
Свидетельством слабого уровня натяжения станет возможность проворачивания ключа вхолостую.

Что будет, если неправильно выставить метки?

Последствия неправильно выполненной работы могут быть как незначительными, так и весьма ощутимыми. Именно по этой причине важно подойти к выполнению всей работы ответственно.
Если нет должного настроя или уверенности в собственных силах – доверьте работу профессиональному автомеханику.
В зависимости от марки автомобиля, могут возникнут следующие неприятности в ходе эксплуатации автомобиля:

• Сбитые фазы часто становятся причиной прогара клапанов
• Гнутся клапана на некоторых автомобилях семейства ВАЗ
• Возможно деформирование ГБЦ, выход из строя направляющих втулок, образование трещин внутри элементов
• Остаток масла на свечах зажигания

Вышеназванные последствия неправильной установки меток наблюдаются в большинстве случаев. Но, например, на 8-клапанном двигателе ВАЗ-2114 клапана не гнутся и не загибаются даже в самых тяжелых случаях. А вот 16-клапанный силовой агрегат «четырнадцатой» таких преимуществ не имеет, поэтому может потребоваться капитальный ремонт двигателя.

Каков итог?

На приборной панели многих современных авто в случае неправильно выставленных меток в момент запуска двигателя высветится «чек».
Это еще один знак того, что работа была проведена неправильно, и дальнейшая эксплуатация автомобиля нежелательна. Проскакивание ремня на один «зуб» может обернуться неприятными последствиями.
Выставить правильно метки сможет даже начинающий водитель, но необходимо запастись достаточным количеством свободного времени и терпения.

Как правильно устанавливать метки ГРМ

Большинство автомобилистов знают, что газораспределительный механизм бензиновых и дизельных моторов представляет собой довольно-таки важный узел автомобиля.
В силу специфики работы ГРМ имеет ряд типичных поломок, основной из которых по праву считается замена привода, соединяющего коленвал и распредвал.

На многих машинах он выполнен ремнём из качественной резины, менять который необходимо каждые 50-60 000 километров, но и цепной привод также имеет место быть и иногда требует освежения.

Особых сложностей процедура замены не имеет, однако выставление установочных меток ГРМ нередко вызывает у автомобилистов некоторые проблемы. Дабы подобных не возникло у читателей нашего ресурса, в сегодняшней статье обратим внимание на порядок выставления меток ГРМ, особенности этого процесса и его сущность. Готовы? Тогда внимательно читайте представленный ниже материал.

Процедура выставления меток

Прежде чем рассматривать установку меток ГРМ, крайне важно понять одну простую вещь – зачем требуется данная процедура. Для этого нужно обратиться к устройству механизма и принципам его работы.
В первую очередь, отметим, что двигатель практически всех автомобилей работает в 4 такта, из которых есть два интересных именно для нас.
Если говорить точнее, то речь идёт о впуске топлива в цилиндры и выпуске отработавших газов, совместно называемые газораспределением.
https://www.youtube.com/watch?v=UoRDZMUrUxU
Для того чтобы в момент первого запуска после установки или ремонта ГРМ устройство работало чётко и с правильным газораспределением, валы мотора должны стартовать из правильных положений.
Именно для регулировки такового и нужны специальные метки, выставлению которых посвящена сегодняшняя статья. Важно понимать, что неправильная установка меток может как спровоцировать нерабочее состояние двигателя, так и вывести его из строя.
Учитывая эти нюансы работы ГРМ, крайне важно знать, когда нужно выставление валов, и как осуществить его грамотно.

Когда требуется установка меток ГРМ

Исходя из вышесказанного, не констатировать важность выверенного выставления меток ГРМ просто невозможно. Проведение данной процедуры – повторимся, процедура несложная, но требующая некоторых знаний. Особенно важно понимать то, в каких ситуациях установка меток ГРМ будет реально требоваться мотору, а при каких обстоятельствах она будет бессмысленна.
Говоря в общих чертах, можно выделить две основные причины, провоцирующие необходимость выставления меток:

• Первая – полная замена ГРМ. Установив новый механизм в конструкцию мотора, естественно, выставить валы в нужное положение придётся, ибо в ином случае двигатель работать не сможет;
• Вторая – ремонт газораспределительного механизма, связанный с его полным или частичным разбором. Как правило, устанавливаются метки при замене ремня ГРМ, но и ремонт механизма иного характера также обусловит подобную необходимость.

Помимо этого, положение валов мотора желательно проверять с определенной периодичностью. В силу некоторых причин их расположение относительно иных элементов ГРМ может меняться. Подобные обстоятельства также требуют от хозяина транспортного средства грамотной регулировки механизма.

Процедура выставления меток

Допустим, особенности вашего случая предполагают необходимость выставления меток ГРМ. Что потребуется делать? В первую очередь, подготовить некоторый инструмент. Если быть точнее, то речь идёт о следующем инструментарии:

• гаечный ключ 10-ой размерности;
• плоская отвёртка;
• домкрат.

Отметим, что представленные выше инструменты необходимы только для регулировки положения валов мотора, а соответственно – выставления меток. Для разбора газораспределительного механизма и проведения его ремонта инструментарий определяется исходя из специфики конструкции ремонтируемого автомобиля и имеющейся поломки.
Выставляются же метки ремня ГРМ следующим образом:

Первочерёдно отключаем АКБ и организовываем доступ к механизму;

Затем при помощи домкрата слегка отрываем правое переднее колесо от земли;

После этого находим распредвал и коленвал. Говоря проще, это самые большие шестерни, соединяемые цепью ГРМ или ремнем;

Валы найдены? Самое время задаться вопросом о том, как выставить метки ГРМ. Для этого нам необходимо:

• Найти на шкиве вала риску;
• Найти метку на блоке двигателя;
• Путём вращения переднего колеса совместить оба указателя;
• Снять заглушку маховика коленвала и проверить, совпала ли его метка с меткой на корпусе блока двигателя;
• Если нет – то крутим колеса до тех пор, пока риски шкива и блока двигателя снова не совпадут. В ином случае никаких действий не предпринимаем.

Более точно визуализируют данный процесс следующие изображения;

Завершив выставление валов, собираем конструкцию автомобиля в первоначальный вид. Перед этим не забудьте лишний раз проверить метки на правильность расположения, чтобы потом не потребовалось заново всё разбирать.

Что делать при отсутствии меток

Анализируя вопросы пользователей сети относительно регулировки газораспределительного механизма, наш ресурс выявил, что часть из них интересует это – «Как выставить ГРМ без меток?». Удивительно, но в данный момент встречаются и такие модели автомобилей, мотор которых соответствующих рисок не имеет.
В такой ситуации паниковать не стоит, так как поставить валы в нужное положение получиться и без меток. Для этого необходимо:

Первочередно подготовить тот же инструментарий, что описан выше, дополнив его ровной жёсткой проволокой длиной в 40-50 см;

Затем поддомкратить правое переднее колесо;

После этого открутить одну из свечей зажигания и провести выставление ГРМ, а именно сделать следующее:

• Тщательно прочистите проволоку;
• Аккуратно вставьте её в свечное отверстие;
• Нащупать поршень, уперевшись в его «головку»;
• Вращайте правое переднее колесо до тех пор, пока не получится определить то, в каком месте поршень принимает своё верхнее положение;
• В итоге, оставьте поршень именно в этом положении.

Проведя описанные выше манипуляции и найдя, так называемую, верхнюю мёртвую точку поршня, можно собрать автомобиль в первоначальное состояние и не беспокоиться о неправильной работе ГРМ.

В целом, особых сложностей в понимании того, как правильно выставить и проверить метки ГРМ современного автомобиля, нет. Надеемся, сегодняшняя статья помогла ответить на все ваши вопросы. Удачи в эксплуатации и обслуживании авто!
Не забудьте поделиться этой страницей с друзьямиИ подписаться на нашу группу

Как правильно выставить метки ГРМ коленвала и распредвала

Газораспределительный механизм – это один из важнейших узлов автомобиля. Средний промежуток замены ремня составляет 50-60 тысяч километров. При его замене необходимо правильно произвести установку меток ГРМ. Все нюансы и особенности процесса описаны в этой статье. И помните: неправильно выставленные метки приведут к сбою в работе Вашей машины и дорогостоящему ремонту.

Для чего необходимо правильно выставить метки

Для правильной работы газораспределительного механизма автомобиля необходимо, чтобы закрытие и открытие клапанов происходило в строго определённой последовательности. Малейшая неточность работы распредвала и коленвала приводит к тому, что процесс газообмена в цилиндрах нарушается, и двигатель перестаёт работать в правильном режиме.

Ремень ГРМ – это резинотехническая деталь, которая в процессе эксплуатации может изнашиваться, растрескиваться, рваться и т. д. Поэтому необходимо производить своевременную замену элемента.
В процессе установки нового следует правильно выставить метки. Это необходимо для того, чтобы с первых секунд запуска двигатель работал корректно. При неправильной установке могут возникнуть серьёзные проблемы, вплоть до поломки двигателя.

Инструменты, которые необходимы для работы

Установка меток – непростой процесс и при неправильном подходе Вы рискуете потратить много времени на установку детали. И это не самое страшное. Бывают случаи, когда нерадивые водители ломали двигатель и другие механизмы авто.
Прежде всего, запаситесь необходимым инструментом:

• Торцевая головка.
• Домкрат, чтобы приподнять автомобиль.
• Ключи № 17 или 19 – зависит от того какой у вас автомобиль.

Совет: лучше чтобы у вас были все диаметры ключей начиная с №10.
Большая отвёртка с плоским наконечником.

Выставление меток

До начала работ необходимо понимать, что важно, чтобы во время процесса по замене ремня ГРМ заранее выставленные риски не сбились. В противном случае Вам придётся углубиться в настройки и потратить не один час на установку детали.
В процессе установки ГРМ ремня важно выставить поршни таким образом, чтобы в первом цилиндре поршень находился в самой верхней точке первого цилиндра. В этом положении поршень находится в максимальном удалении от коленчатого вала. Именно в таком положении находится двигатель при правильно выставленных метках. В этом положении и надо менять ремень ГРМ.
Количество меток, а также их расположение может отличаться в зависимости от Вашего типа двигателя.
Можно выделить следующие метки:

• Метка на маховике.
• Метка на шкиве.
• Метка распредвала (две на 16 клапанном двигателе).

Все они должны совпадать перед заменой ремня грм. Для того чтобы выставить правильное положение проверните коленчатый вал за болт крепления к нему шкива. Обращаем внимание: прокручивать за шкив распредвала запрещено.
После того как Вы выставили ВМТ замените ремень, затяните натяжитель.
В конце работ по установке ремня прокрутите коленвал несколько оборотов, проверьте не сбились ли риски. При необходимости повторите регулировку.

Замена ремня ГРМ без меток

В некоторых случаях необходимо произвести установку ремня при отсутствии меток.
Для этого потребуются:
Первым делом снимите защитную крышку ремня, выкрутите свечи.
Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.

Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте. То есть положение у штангена должно быть прямое, а не скошенное.

После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх. В определённый момент вы почувствуете, что маховик стал легко вращаться. После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.

После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.

Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.

На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.

Последствия неправильного выставления меток

Если метки ГРМ были выставлены неправильно, могут возникнуть тяжёлые последствия для автомобиля.
Наиболее распространённые случаи:

Из-за сбитых фаз ГРМ клапаны могут деформироваться при работе двигателя, причём повреждения будут накапливаться.

Произойдёт деформация клапанов – загиб. Хотя в 8-клапанном двигателе такого не произойдёт.

Из-за деформации клапанов, головка цилиндра может быть повреждена. И как следствие выйдут из строя направляющие втулки, и на главных силовых элементах возможно появление трещин.

Поршневой механизм может перегореть из-за неправильного расположения меток ГРМ.

На свечах появится масляной остаток. Плюс ухудшается зажигательный момент топливной смеси.

А также возникают другие неприятные последствия.

Как понять, что метки сбиты, симптомы

После замены ремня может возникнуть ситуация, что установка меток произошла неправильно. Как это определить рассказано ниже.

• Пропадает тяга, приёмистость.
• Автомобиль начинает медленнее разгоняться.
• Двигатель перегревается.

В завершении статьи хотим отметить, что правильно выставить меткам ГРМ сможет не каждый автовладелец. Необходимо владеть информацией о работе двигателя и его конструктивных особенностях. Если вы не хотите потратить ни один час на наладку работы механизмов, рекомендуем обратиться к специалистам.

Как правильно выставить метки ГРМ коленвала и распредвала Ссылка на основную публикацию

Замена ремня ГРМ: как снять и установить, выставив метки правильно, периодичность, сроки и прочее

В конструкцию любого современного автомобиля входит механизм газораспределения (ГРМ). Его основное предназначение — обеспечивать регулярность поступления в двигатель топливно-воздушной смеси. Не проведённая вовремя профилактическая замена привода этого механизма — ремня или цепи — может привести к весьма печальным последствиям для вашего авто.

Причины, признаки и последствия обрыва ремня ГРМ

Внезапный обрыв и последующая замена ремня ГРМ — одна из наиболее «болезненных» процедур для автомобиля и психики его хозяина.

Когда следует менять ремень

На 16-клапанном двигателе иногда заклинивает поддерживающий ролик. При этом происходит обрыв ремня ГРМ и загибается большая часть клапанов. Такая ситуация требует капитального ремонта двигателя, сопряжённого, как правило, с серьёзными финансовыми затратами.
На новом ремне ГРМ не должно быть трещин, разрывов и прочих дефектов
Если ремень ГРМ не будет заменён в регламентированные сроки, он может оборваться в любой момент. Современные автопроизводители рекомендуют его менять через каждые 100 тыс. км пробега. Однако периодичность замены существенно сокращается, если:

• автомобиль эксплуатируется в условиях, близких к экстремальным (в жаркую или холодную погоду, при повышенной влажности воздуха и т. п.);
• при последнем ремонте был установлен некачественный ремень;
• при низком качестве дорог.

Определить, что порвался именно ремень, в большинстве случаев несложно — достаточно лишь посмотреть на него. Однако на многих современных автомобилях ремень защищён, а для демонтажа защиты потребуется время. В этом случае диагностировать обрыв ремня можно по отсутствию компрессии в двигателе и свободному вращению стартера.

Основные причины выхода ремня ГРМ из строя

Если ремень не будет заменён в регламентированные автопроизводителем сроки, он может оборваться в любой момент. На скорость износа этого элемента влияет несколько важных факторов.
Дальнейшее использование ремня, который в процессе эксплуатации стёрся, невозможно

Условия эксплуатации автомобиля

На срок жизни ремня ГРМ большое влияние оказывают условия эксплуатации автомобиля.

При интенсивной езде и повышенных нагрузках на газораспределительный механизм на ремне могут появиться повреждения механического характера — трещины, выемки, отслоения. Эксперты отмечают, что при повышении оборотов двигателя до 5–6 тыс. об./мин любое несоответствие ремня параметрам автопроизводителя способно привести к непоправимым последствиям. Эксплуатировать такой ремень можно, но только для того, чтобы доехать до гаража или автосервиса.

Определённое влияние на состояние ремня могут оказать и климатические условия. Это особенно актуально для жителей севера России. Резкие и частые перемены погоды способствуют более быстрому износу ремня. Поэтому его замену следует проводить намного чаще.

Неправильная эксплуатация элементов газораспределительной системы

Ремень может разорваться и по другим причинам. Так, в газораспределительный механизм помимо ремня входят ролики и помпа. Ролики предназначены для обеспечения необходимого натяжения ремня. Когда заклинивает один из них, ремень обрывается.
Избыточное или недостаточное натяжение ремня также может стать причиной его выхода из строя. В первом случае ремень обрывается, во втором — соскакивает со шкивовых пазов. Аналогичная ситуация может возникнуть и в случае сильного люфта одного из шкивов.
Натяжение ремня считается оптимальным, если на длинном участке «помпа — шестерня распредвала» ремень можно повернуть на 90о двумя пальцами.
Разворотом на 90 градусов следует проверять натяжение ремня ГРМ
Профессионалы советуют немедленно менять ремень со следами масляных пятен. Масло — опасный враг резины, и при его попадании на ремень последствия могут быть весьма серьёзными (проскальзывание, соскок, перескок и т.

п.). Ситуация усугубляется тем, что полностью удалить масляные пятна с ремня невозможно — резина легко впитывает смазку и теряет свои оригинальные свойства. В этом случае ремень ГРМ также следует оперативно заменить.

Принципы выбора и покупки ремня ГРМ

К выбору и покупке ремня ГРМ с учётом возможных неприятных последствий использования некачественного товара следует отнестись чрезвычайно ответственно.

Основные производители

На российском рынке автозапчастей ремни ГРМ представлены достаточно широко. Тем не менее, можно выделить лишь несколько реально качественных производителей. Это прежде всего:

Contitech. Основными потребителями ремней Contitech являются немецкие производители автомобилей, General Motors и Ford. Основное преимущество изделий этой фирмы — надёжность (лишь 20% изделий производителя не проходят установленный срок эксплуатации, да и то по причинам известного характера — климат, активная езда и т. д.).

Dayco. Выпускает продукцию, соответствующую стандартам крупнейших автопроизводителей Северной Америки, Европы и Азии. Ремни Dayco отличаются высокой износостойкостью при невысокой цене, однако, российский потребитель отдаёт предпочтение ремням Contitech.

Фирма Contitech производит наиболее надежные ремни ГРМ

Как отличить качественный товар от подделки

Отличить оригинальный ремень от поддельного — задача не из простых. Иногда на помощь приходит сам производитель. Например, Dayco покрывает внутреннюю поверхность ремней белой ПТФЭ плёнкой, что подделать довольно сложно и дорого.

Помимо этого, существует ряд правил, позволяющих выявить подделку. Так, изделие не должно иметь резкий неприятный запах, а маркировка, нанесённая непосредственно на ремень, не должна быть размытой.
Затем предстоит определиться с жёсткостью ремня. Это тоже весьма непростой выбор. С одной стороны, жёсткий ремень должен прослужить дольше, а с другой — он может порваться при даже незначительном несоответствии заводским параметрам натяжения. То есть жёсткость ремня (впрочем, как и мягкость) вовсе не является доказательством его качества.
Очевидно, что чем мягче резина, тем более гибким становится ремень на морозе. Все ремни зарубежного производства сделаны из умеренно твёрдой резины (по Шору — 63–65 ед.). Российские ремни — более жёсткие (по Шору — 73 ед.). Поэтому в климатических условиях России (особенно северных районов) предпочтение следует отдавать импортным ремням.

Замена ремня ГРМ на автомобиле ВАЗ

Для замены ремня ГРМ на автомобиле ВАЗ вам следует выполнить ряд несложных действий. Из инструментов вам понадобятся:

• гаечные ключи на 10, 13, 17, 19;
• накидной ключ с трубой.

Последовательность действий

Если вы собираетесь работать один, сначала следует застопорить детали и шестерни ДВС. Для этого возьмите зубило старого отечественного образца и установите его острой стороной в зуб маховика, а обратной уприте в болт вышестоящего узла машины. Зубило в этом случае не позволит маховику проворачиваться. После этого выполните следующие действия.

Для того чтобы облегчить демонтаж шкива, ослабьте крепёжный болт и гайку генератора и снимите ремень генератора.
При замене ремня ГРМ сначала следует снять ремень генератора

Отсоедините фишку от адсорбера и снимите его.

Открутите все крепёжные болты защиты ремня ГРМ (как правило, 6 штук) и снимите кожух.
Кожух ремня предназначен для его защиты от механических повреждений

Выставьте звёздочки распредвалов по меткам. Метки выставляются по рискам, сделанным на внутренней задней части кожуха защиты, которая не снимается.
Метки на звёздочках распредвалов выставляются по рискам на внутренней части кожуха

Проверните коленвал или за болт крепления шкива, или при помощи переднего колеса. Для этого поднимите машину спереди, поставьте КПП на пятую передачу и медленно поворачивайте колесо до тех пор, пока метки не будут выставлены.

Выверните переднее правое колесо до конца вправо и подложите кирпич под заднюю часть.

С помощью мощного ключа воротка сорвите болт крепления шкива привода генератора.
Шкив привода генератора с болтом демонтируется снизу машины

Посмотрите, не сдвинулись ли поставленные ранее метки на распредвалах (если сдвинулись, то выставьте заново).

Полностью выверните болт и снимите шкив привода генератора.

Проверьте, совпадает ли метка на шкиве коленвала с прорезью на корпусе масляного насоса.

Ослабьте натяжной ролик ГРМ или НТР (ключом на 17), снимите гайку, шайбу и сам ролик.
Необходимое натяжение ремня ГРМ обеспечивается с помощью роликов

Снимите ремень ГРМ.

Установите новый ремень ГРМ и повторите действия в обратном порядке.

При замене ремня часто меняются и другие элементы ГРМ. Обычно обновляют НТР и сальники, а нормально работающую помпу оставляют.
После замены следует обработать ремень водоотталкивающим средством WD-40, которое вытесняет влагу и смягчает внутреннюю поверхность ремня.
Если замена ремня была произведена грамотно, то двигатель не должен шуметь или свистеть. При нажатии на педаль акселератора он должен плавно набирать обороты, не дёргаться и не «тупить».
В противном случае следует отрегулировать натяжение ремня. Кроме того, следует обратить внимание на дым выхлопа — он должен быть прозрачным. Если же выхлопные газы имеют тёмный непрозрачный цвет, то ремень установлен с ошибками.
Следует проверить его натяжение и правильно ли выставлены метки ГРМ.

Выставление меток и регулировка натяжения

Правильное выставление меток имеет большое значение для нормальной работы всей газораспределительной системы вашего авто.
Часто метки сбиваются в процессе замены ремня или по другим причинам и требуется выставлять их заново. Чтобы проверить, не сбились ли метки ГРМ, следует прокрутить коленвал по 2 зубцам.
Затем посмотреть, не изменилась ли работа двигателя. Если не изменилась, то ремень установлен правильно.
Кроме этого, если метки сбились, под капотом может появиться шум и вибрация. При эксплуатации такого автомобиля быстрее изнашиваются некоторые детали двигателя (в т. ч. и ремень ГРМ) и увеличивается расход топлива.
Для того, чтобы правильно выставить метки ГРМ, вам понадобятся следующие инструменты:

• набор отвёрток;
• ключи и воротки с накидными головками.

Если метки сбились, сначала установите двигатель в положение ВМТ 1 (верхняя мёртвая точка — первый цилиндр) следующим образом:

Совместите указатель на внутренней части защиты ремня ГРМ и метку на звёздочке распредвала.

Совместите риску маховика «0» с зубцом, расположенным в окошечке верхней части колокола коробки передач.

Выверните первую свечу зажигания, в отверстие вставьте длинную отвёртку, концом которой и определите верхнюю точку подъёма поршня.

Проверьте трамблёр. Откройте крышку распределителя зажигания и посмотрите, совпадает ли центр ротора (бегунок) с меткой на корпусе трамблёра.

Звёздочки распредвала могут быть установлены и с помощью кондуктора. Это весьма полезный инструмент для точного выставления распредвала, особенно в случаях, когда стёрты риски. Для каждой модели двигателя, естественно, имеется свой кондуктор.
Установить натяжение ремня ГРМ в 2 кг можно и с помощью обычного безмена, зацепив его крючком за ремень. Если безмен показывает 2 кг, а внешняя сторона ремня расположена параллельно стенке блока, натяжение установлено правильно.

Видео: регулировка натяжения

Таким образом, самостоятельная замена и регулировка ремня ГРМ достаточно проста. При этом особое внимание уделите выбору качественного ремня и грамотной регулировке его натяжения. Удачи на дорогах!
