Меняем цепь грм и натяжитель, признаки и интервал замены

Замена цепи ГРМ: как определить износ, на каком пробеге становится растянута, когда и как менять

Цепной привод механизма газораспределения ассоциируется у большинства автомобилистов с надёжностью, долговечностью и безотказностью. Подобные убеждения подтверждаются практикой, хотя исключения тоже встречаются.

На некоторых марках автомобилей он вытягивается довольно быстро, а иногда даже рвётся.

Если это не привело к серьёзным последствиям, то владельцу авто вполне по силам сделать замену цепи ГРМ самостоятельно, хотя процедура разборки достаточно длительная и трудоёмкая.

Как определить неисправность цепного привода

В отличие от ременной передачи ГРМ, вынесенной за пределы двигателя, цепь с шестернями располагается внутри силового агрегата и полностью скрыта от глаз. С одной стороны, это плюс: механизм меньше шумит и обильно смазывается моторным маслом, что увеличивает его ресурс. С другой стороны, без снятия клапанной крышки невозможно визуально оценить техническое состояние узла.

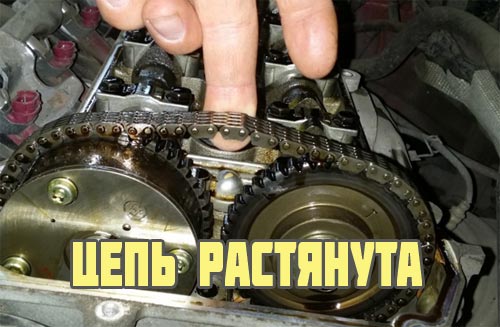

Первым признаком неполадок цепной передачи является рокочущий звук, доносящийся из-под крышки при работе силового агрегата. Рокот ослабленной цепи ни с чем не спутаешь, он слышен с той стороны, где расположен механизм газораспределения.

Ослабление с зазором до 1 см позволяет цепи перескакивать при запуске мотора

Услышав подобный звук, владелец машины должен проверить состояние привода, чтобы не столкнуться с большими неприятностями, связанными с ремонтом мотора. Есть 2 пути: сразу же ехать на диагностику в ближайший автосервис, либо самостоятельно снять крышку клапанов и убедиться в прослаблении участка цепи около шестерни распределительного вала. Ухудшение натяжения вызывают такие причины:

• вследствие растяжения до такой длины, что натягивающее устройство неспособно выбрать слабину;
• из-за неисправности натяжителя;

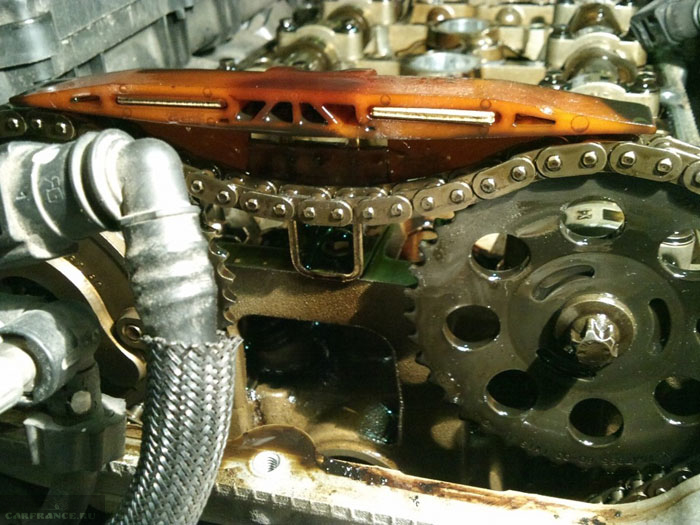

• изношена либо оборвана успокоительная пластина;
• в связи с большим пробегом машины износились все детали механизма — цепь, шестерёнки, натяжитель и успокоитель.

Если в двигателе авто установлено механическое натягивающее устройство старого образца, то при появлении описанных симптомов первое действие — подтянуть цепь с его помощью. Для этого достаточно ослабить наружную гайку, удерживающую пружину плунжера, и вручную повернуть коленчатый вал на 1—2 оборота. После чего гайка снова затягивается.

В старых двигателях ВАЗ 2101–07 стоит механический натяжитель с гайкой

Современные гидравлические натяжители автоматического действия не рассчитаны на ручную регулировку и в случае поломки подлежат замене. Убедиться в том, что элемент вышел из строя, можно только путём его снятия либо разборки всего узла ГРМ. То же касается и успокоителя — на большинстве автомобилей его износ можно оценить только при разобранном механизме.

Игнорирование рокочущего шума, издаваемого цепью, рано или поздно приведёт к поломке мотора. Серьёзность последствий зависит только от вашего везения.

Последствия неисправностей

Неполадки в цепной передаче ГРМ приводят к таким проблемам:

Растянутая и ослабленная цепь перескакивает на несколько зубьев. Как правило, это происходит в момент запуска двигателя.

Цепь, работающая с увеличенным свободным ходом, нередко обрывает успокоитель и даже «прогрызает» канавку в головке блока цилиндров, сделанной из алюминиевого сплава.

В некоторых марках автомобилей, где в силовых агрегатах применена однорядная цепь, может произойти её обрыв.

Примечание. Цепные передачи узла ГРМ бывают одно — и двухрядными. Первые не столь надёжны и долговечны, как вторые, и нередко ломаются после пробега 50—80 тыс. км. Двухрядные приводы обрываются чрезвычайно редко, даже когда хозяин машины не уделяет ей должного внимания.

Двухрядные цепи тоже рвутся, но очень редко

Последствия перечисленных неполадок могут быть такими:

Самый безобидный вариант — смещение фаз газораспределения по причине перескакивания цепи на 1—2 зуба. Мотор плохо заводится и сильно вибрирует при работе, на ходу явно ощущается потеря мощности. При резком нажатии на педаль акселератора слышны выстрелы во впускном коллекторе либо выхлопной трубе.

Когда есть смещение на 3 зуба, двигатель уже не заведётся. Другое дело, что на практике подобные ситуации встречаются редко, слишком свободная цепь проскакивает намного сильнее. Результат — удар поршнем по клапану, открывшемуся не вовремя.

От сильного износа или обрыва успокоителя цепная передача ослабляется ещё сильнее, отчего наступают последствия, описанные выше.

Нанесённый вред от разрыва однорядной цепи зависит от типа двигателя и момента, когда это произошло. Если все клапаны были закрыты, то поршни, продолжающие двигаться, не достанут до их тарелок.

Так выглядят клапаны после встречи с поршнями

В силовых агрегатах на 8 клапанов встреча с поршнем случается довольно редко из-за технологических зазоров, предусмотренных конструкцией (кроме отдельных моторов).

А вот открытый в момент обрыва или перескока цепи клапан двигателя 16V почти всегда получает удар от поршня. В результате изгибается его шток и клапан остаётся в открытом положении.

В особо тяжёлых случаях последствия бывают такими:

• повреждается даже седло клапана и направляющая втулка;
• в верхней части поршня появляется сквозная пробоина;
• на плоскости головки цилиндров около камеры сгорания появляется вмятина, отчего приходится менять её целиком.

Цепь, перескочившая или оборвавшаяся на ходу, даёт о себе знать резкой потерей мощности или полным отказом двигателя. Если вам удалось при этом расслышать металлический стук, означающий встречу поршня и клапана, то следует готовиться к серьёзному ремонту силового агрегата.

А это поршень, пробитый тарелкой клапана

В среднем цепная передача ГРМ служит от 200 до 350 тыс. км пробега авто. Показатель варьируется в зависимости от стиля езды водителя и качества применяемого моторного масла, которым смазываются звенья и шестерни. Зависит от него и работа гидравлического натяжителя.

Справка. В автомобилях ведущих немецких и японских производителей двухрядная цепь нередко работает 450—500 тыс. км, а то и более.

Однорядный цепной привод автомобилей Opel

В противовес немецким брендам, двухрядные приводы корейских малолитражек от производителей KIA и Hyundai работают на удивление мало. Нередко отмечались случаи растяжения и замены цепей при пробеге 60—90 тыс. км на моделях Hyundai Solaris (на Украине — Hyundai Accent) и KIA Ceed, что сравнимо с ресурсом ремней ГРМ. Отсюда и рекомендации по срокам замены цепной передачи:

На корейских малолитражных авто необходимо прислушиваться и проверять состояние привода начиная с 60 тыс. км пробега. При хорошем исходе замена производится в интервале 120—150 тыс. км.

То же касается однорядных цепей, устанавливаемых на многих европейских машинах эконом-класса, например, Peugeot, Opel и малых дизелях от Audi.

Двухрядным передачам других марок авто следует уделять внимание спустя 150 тыс. км, периодически проверяя их состояние. Замена производится по мере износа, но в среднем — не ранее 200 тыс. км.

Чтобы избежать неприятностей, связанных с поломками привода ГРМ, нужно внимательно изучить инструкцию по эксплуатации авто и рекомендации производителя по обслуживанию конкретного автомобиля.

Как выбрать новый комплект запчастей

Как и прочие автомобильные запчасти, цепи ГРМ подделываются кустарными и китайскими производителями, после чего попадают в продажу.

Хитрые дельцы постоянно придумывают новые способы обмана покупателей, например, укладывают свои некачественные изделия в оригинальные упаковки известных брендов родом из Западной Европы.

Чтобы при покупке детали не нарваться на поддельную запчасть, выполняйте следующие рекомендации:

• покупайте цепь у официальных торговых представителей, дилеров либо в магазинах, положительно зарекомендовавших себя среди других пользователей;
• не старайтесь экономить, рассматривая изделия неизвестных производителей;
• проверьте деталь на наличие меток и прогиб в горизонтальном положении;
• посоветуйтесь со знакомым автомехаником, какой бренд лучше выбрать для вашей марки авто;
• сделайте визуальный осмотр изделия на предмет небрежного изготовления или других признаков — заусенцев, люфта между звеньями и так далее.

На прогиб цепь проверяют так: берут её за один конец и держат плашмя. Второй конец должен провисать не больше, чем на 10 мм. Если удастся, то проверьте твёрдость металла, аккуратно подпилив его надфилем. Сталь в качественных изделиях закалена, а потому отличается повышенной твёрдостью и не поддаётся напильнику.

Цепь, шестерни, башмаки и натяжитель — полный комплект для замены

Совет. Основные технические характеристики цепи — её размер и количество звеньев, по ним и нужно подбирать деталь. Если вас одолевают сомнения, то не покупайте новую запчасть, не сняв старой, с которой её можно сравнивать.

Если вы обновляете цепную передачу при значительном пробеге авто (150—200 тыс. км), то придётся поменять все сопутствующие элементы — шестерни, натяжитель и успокоитель. Когда цепь растянулась после пробега 50—100 тыс.

Обратите внимание

км, то шестерёнки менять необязательно, но натягивающее устройство нужно проверить на работоспособность. Также не забудьте купить расходные материалы — прокладки крышек, уплотнительные кольца и термостойкий герметик.

Замена цепи ГРМ

Сложность процедуры заключается в демонтаже навесного оборудования и разборке силового агрегата, занимающего до 3 часов. Снятие и установка нового привода достаточно проста.

Если требуется замена всех элементов, то перед выполнением работ обязательно вникните в устройство привода ГРМ вашей машины.

Пример: на том же KIA Ceed шестерёнка напрессована на коленчатый вал под нагревом, поэтому в домашних условиях демонтировать её вы не сможете. Тогда и разборка двигателя теряет смысл, поскольку удастся заменить одну цепь.

Из специальных инструментов Вам пригодится приспособление для фиксации распределительных валов на 16-клапанном моторе (кондуктор). Остальной инструментарий — стандартный:

• набор рожковых ключей и головок с удлиняющей насадкой;
• домкрат, деревянные подставки и баллонный ключ;
• ёмкости для слива моторной смазки и антифриза;
• слесарные инструменты — молоток, отвёртка, пассатижи;
• ветошь.

Для работы понадобится смотровая канава и переносная лампа (фонарик). Переднеприводную машину поставьте на яму таким образом, чтобы обеспечить доступ к переднему колесу со стороны узла ГРМ. Заднеприводный автомобиль ставится как удобно, там колёса снимать не придётся.

Порядок разборки и снятия растянутой цепи

Первым делом производятся следующие подготовительные операции:

• зафиксировать авто противооткатными средствами;
• отсоединить патрубок подогрева дроссельной заслонки и слить охлаждающую жидкость из рубашки двигателя;
• в машине с задним приводом надо опорожнить радиатор;
• слить моторное масло;
• демонтировать нижнюю защиту мотора и брызговики, мешающие дальнейшей разборке;
• отключить патрубки и трос от педали газа, препятствующий снятию клапанной крышки.

Схема ГРМ 8-клапанного мотора ВАЗ 2101–07

Примечание. Сливать масло нужно не всегда, это зависит от марки авто. Например, при замене цепи на ВАЗ 2101—07 смазка благополучно остаётся в картере и не мешает ведению работ.

В переднеприводном автомобиле придётся снять переднее колесо со стороны газораспределительного механизма и опереть машину на деревянную подставку. Домкрат понадобится позже, для подъёма силового агрегата.

Схема ГРМ 16-клапанного двигателя

Порядок разборки имеет смысл рассмотреть на примере корейского авто Hyundai Solaris 16V, в остальных машинах с передним приводом принцип ведения работ мало отличается:

Отсоединить высоковольтные провода, выкрутить свечи зажигания и демонтировать крышку клапанов.

Домкрат подставить под двигатель с правой стороны (по ходу движения) и приподнять его. Открутить 2 кронштейна крепления эластичной опоры и саму подушку силового агрегата.

Ослабить натяжной ролик привода генератора и снять ремень. Демонтировать оба ролика — натяжной и паразитный, а также шкив с насоса гидроусилителя руля.

Открутить шкив водяного насоса, после чего снять помпу с двигателя. Теперь ничего не мешает раскрутить крепление генератора и убрать его в сторону.

Ослабить болт, удерживающий шкив коленчатого вала. Для этого нужно заклинить маховик с помощью отвёртки либо попросить помощника подержать педаль тормоза при включённой передаче. Снять шкив, не потеряв шпонки.

Открутить все болты крепления крышки механизма ГРМ и вытащить её.

Совмещение меток на шестеренках распредвалов

Примечание. При разборке заднеприводной версии авто не нужно снимать колесо, приподнимать двигатель и раскручивать подушку. Вместо этого понадобится демонтаж радиатора вместе с вентилятором.

После разборки нужно очистить посадочный фланец блока цилиндров и крышку от остатков старой прокладки и герметика, а также протереть потеки масла и охлаждающей жидкости. Затем поворотом коленчатого вала совместить все метки, выбитые на шестерёнках, с рисками на корпусе мотора или другими ориентирами, указанными в документации автомобиля.

Есть 2 способа ослабить цепь для дальнейшего снятия:

• сходу открутить 2 болта гидронатяжителя и снять его;
• поддеть защёлку фиксатора в натяжителе, надавить на пластиковый башмак и ослабить цепь.

После ослабления цепная передача свободно демонтируется вручную, главное, — не сбить положение меток.

Видео разборки механизма ГРМ

Установка новой детали на двигатель

Перед сборкой механизма убедитесь, что у вас в наличии есть все расходные материалы:

• прокладка под крышку ГРМ;
• прокладка для помпы;
• новые уплотнительные кольца из резины;
• новый гидронатяжитель;
• башмаки для натяжителя и успокоителя (при необходимости);
• высокотемпературный герметик.

Если надо заменить износившиеся башмаки натяжителя и успокоителя, это делается до сборки цепного привода. Это не представляет проблемы, они крепятся на 2—3 болтах (в зависимости от марки машины).

Метки желтого цвета надо совместить с рисками на шестеренках

Для удобства и безошибочной установки производители зачастую проставляют на звеньях цепи метки, совмещаемые с рисками на шестерёнках распределительных валов и коленвала. Первые две нарисованы жёлтым, третья — чёрным или другим цветом. Поэтому цепь надевается на шестерни с учётом этих меток, после чего натягивается.

Как менять цепь ГРМ правильно: видео

Как нужно проводить замену натяжителя

Гидравлическое натяжное устройство рекомендуется менять вместе с цепным приводом. Оно держится на двух болтах, которые надо открутить для замены детали.

Новый натяжитель оснащён чекой, фиксирующей плунжер в исходном состоянии.

Когда цепь установлена по меткам, а её слабина выбрана в сторону натяжного башмака, чека выдёргивается и пружина выталкивает шток, нажимающий на башмак с направляющей. Таким образом цепь натягивается.

Гидравлические натяжители разных конструкций

Примечание. Пока двигатель не заведён и давление масла в системе отсутствует, цепная передача будет натянута только усилием пружины. Поэтому натяжка выйдет не слишком сильной.

После установки и настройки цепного привода ГРМ проверните вручную коленчатый вал на 2—3 оборота и сверьте положение меток ещё раз. Специально смазывать звенья цепи не нужно, это произойдёт автоматически после пуска мотора. Дальше выполняется обратная сборка двигателя с установкой новых прокладок на герметик.

Как работает гидравлический натяжитель: видео

От надёжности и долговечности цепи ГРМ зависит работа двигателя, поэтому её состояние нужно отслеживать, чтобы вовремя заменить и избежать плачевных последствий.

Не менее важно своевременно менять моторное масло, смазывающее привод и создающее дополнительное давление в натяжителе.

Когда моторная смазка не выполняет возложенные на неё функции, то цепь вытягивается быстрее, а в корпусе гидронатяжителя скапливается грязь, мешающая его нормальной работе.

Замена цепи ГРМ: как определить износ, на каком пробеге становится растянута, когда и как менять

Нередко автовладельцам приходится произвести замену цепи ГРМ. Этой детали стоит уделить пристальное внимание, поскольку от неё зависит слаженная работа механизма газораспределения. При этом правильность и последовательность процедуры играет решающую роль в правильной работе двигателя.

Зачем менять цепь ГРМ

На данную деталь в процессе эксплуатации двигателя возлагаются огромные нагрузки, которые через определённый пробег могут вовсе привести к разрыву цепи. При этом повреждение может быть частичным, например, когда от неё отрывается одно из звеньев.

Механизм в данном случае продолжает работать, но наблюдается проскальзывание, двигатель начинает работать с перебоями. Поскольку деталь расположена внутри мотора, то, даже при малейших погрешностях, последствия могут быть самыми непредсказуемыми. Из этого следует вывод, что цепь ГРМ необходимо менять своевременно.

Если вы любитель дальних поездок, то совсем не лишним будет возить запасную деталь, тем более что много места она не займёт.

Каждый автовладелец должен знать и учитывать, что у цепи ГРМ есть определенный ресурс, после которого деталь нуждается в замене

Как определить износ

Как уже было отмечено, цепь в процессе эксплуатации подвергается серьёзным нагрузкам. В результате чего деталь со временем растягивается, соединения звеньев изнашиваются. Рано или поздно такая деталь может перескочить на один или несколько зубьев. В зависимости от двигателя такая ситуация может оказаться достаточно плачевной.

Чтобы избежать неприятных последствий, нужно производить замену цепи в соответствии с рекомендациями завода-изготовителя вашего автомобиля. Мнения специалистов насчёт того, что можно определить износ детали по звуку, расходятся.

Некоторые считают — это невозможно, другие придерживаются мнения, что состояние можно определить по следующим признакам:

В районе привода ГРМ появляется характерный звенящий шум. Он также может сопровождаться небольшими ударами. Постепенно звон может усиливаться, что приведёт к возникновению ударов.

При растяжении цепи смещаются фазы газораспределения. В результате впрыск топлива будет ранним либо поздним. Это приводит к воспламенению несгоревшего топлива в глушителе. При наличии выстрелов в системе выхлопа можно судить о неисправности системы ГРМ и в частности цепи.

Рассматриваемая деталь имеет определённый ресурс. В зависимости от мотора и условий эксплуатации он может находиться в пределах 30–160 тыс. км. Даже с учётом рекомендаций завода-изготовителя и соблюдении сроков замены, цифры в реальности могут отличаться.

Автомобиль может эксплуатироваться в самых различных условиях и порой достаточно сложных. Производитель проводит тесты своих авто на полигоне, а ежедневная эксплуатация по городским пробкам сказывается куда больше на износе мотора. На сроки замены детали влияют и погодные условия.

Несмотря на то, что ремень и цепь ГРМ выполняют одну и ту же функцию и цепь служит гораздо дольше, о её своевременной замене забывать не стоит.

При больших пробегах автомобиля цепь ГРМ растягивается и если не предпринять соответствующие меры по замене детали, то в будущем двигателю может потребоваться серьезный ремонт

К чему может привести повреждение цепи грм

сегодня существует немало силовых агрегатов, как современных, так и старых марок, в которых расположение клапанов и поршней выполнено в одном блоке. в процессе работы поршней в цилиндре происходит перемещение топлива и воздуха.

если сказать простыми словами, то, в тот момент, когда поршень находится в верхнем положении, клапаны закрыты. в этот момент происходит воспламенение топливо-воздушной смеси. когда поршень оказывается в нижнем положении, то клапаны открываются для выпуска отработанных газов и впуска топлива.

таким образом, происходит правильная работа всего механизма, а главное, синхронная.

Важно

если же происходит разрыв, то эта синхронность нарушается. в результате чего происходит удар поршня по клапану, клапан сгибается, возможно повреждение поршня.

двигатель не сможет работать в прежнем режиме, потребуется серьёзный и порой дорогостоящий ремонт. бывают случаи, когда можно обойтись и малыми затратами.

но важна не только поломка цепи, но и её растяжение, о чём выше уже было отмечено.

при слишком большом рястяжении цепи грм детали двигателя могут быть повреждены. на фото видны поврежденные клапаны в результате удара по поршням

когда пора менять

некоторые производители заверяют, что деталь в процессе всего срока службы автомобиля в замене не нуждается. это утверждение уместно для идеальных условий эксплуатации авто. тем не менее замену детали лучше производить при каждых 100 тыс. км. пробега.

если при работе двигателя слышен металлический звон, стук, то, скорей всего цепь растянута и происходит её проскакивание. при таких симптомах замена должна быть безотлагательной.

о необходимости замены можно судить по густому сизому выхлопу, падению мощности двигателя, громким звукам в глушителе, резком повышении температуры мотора без каких-либо видимых причин. в большинстве случаев эти признаки появляются вместе и свидетельствуют об износе данной детали.

если вы приобрели авто с пробегом, то на цепь грм в обязательном порядке нужно обратить внимание. даже если бывший владелец говорил, что произвёл недавно её замену.

есть некоторые автомобили, у которых на панели приборов присутствует специальный индикатор, сигнализирующий в случае неполадок с газораспределительным механизмом. при несвоевременной замене цепи она будет проскакивать, нанося повреждения головке блока.

в лучшем случае это приведёт к согнутым клапанам, в худшем — предстоит замена блока цилиндров, поскольку он попросту придёт в негодность.

как правильно выбрать новую запчасть

итак, мы выяснили, когда двигатель нуждается в замене рассматриваемой детали. но, как её выбрать правильно, ведь цепь может быть как однорядной, так и двухрядной. для каждого варианта присущи свои плюсы и минусы:

однорядная цепь обеспечивает некоторое увеличение мощности мотора, способствует уменьшению шума. связано это с тем, что двигателю легче прокрутить один ряд, чем два.

несмотря на то, что двухрядная цепь более шумная, она наделена большей надёжностью. для неё характерен более длительный срок эксплуатации.

кроме того, цепи имеют разное количество звеньев. в зависимости от марки машины и типа мотора могут применяться разные варианты цепей.

если рассмотреть такие автомобили, как ваз 2101 и 2102 с установленным на них силовым агрегатом объёмом 1,2 и 1,3 л, то они оснащаются деталью на 114 звеньев. для автомобилей с силовыми агрегатами объёмом 1,5, 1,6 и 1,7 л применяется цепь на 116 звеньев, соответственно.

Совет

относится это к моделям ваз 2103, 2107 и 21213. при замене цепи необходимо уточнять информацию в соответствующем документе к автомобилю.

для грм цепи могут быть однорядными и двухрядными. ту или иную цепь выбирают в зависимости от модели автомобиля и типа двигателя

замена цепи грм своими руками

Процедура требует внимания и аккуратности. Если вы привыкли выполнять ремонт авто самостоятельно, то замена цепи не должна вызвать особых сложностей. Перед началом работ необходимо подготовить соответствующие инструменты. Перечень может отличаться в зависимости от марки автомобиля. Мы же рассмотрим замену детали на примере Nissan Almera. Потребуется такой набор инструментов:

• шестигранный ключ на 6;
• головки на 12, 13, 14;
• зубило и небольшой молоток;
• ветошь;
• ёмкости, чтобы можно было слить жидкости;
• динамометрический и разводной ключи;
• брусок из дерева;
• обезжириватель и герметик;
• новая цепь.

В зависимости от типа силового агрегата для замены цепи ГРМ может потребоваться снять переднюю крышку двигателя

Процедуру по демонтажу проводим следующим образом:

Начинаем со снятия с катушек зажигания проводов и их выкручивания. Убираем детали в сторону. Чтобы ничего не перепутать в процессе сборки, лучше все пронумеровать.

С крышки клапанов снимаются воздушные шланги. Крышка крепится при помощи болтов. Её потребуется также снять, тогда откроется доступ к цепи.

Снимается правая подушка двигателя. В противном случае она будет препятствовать разборке.

Подставляем подходящую ёмкость, отвинчиваем пробку и сливаем моторное масло. Ожидаем, пока оно полностью стечёт, снимаем масляный фильтр.

Берём ещё одну ёмкость и сливаем антифриз с радиатора, открыв при этом крышку, чтобы жидкость стекла полностью.

Далее, демонтируется радиатор охлаждения, снимается ремень привода генератора и хомут подводящего патрубка.

Следующий этап — демонтаж ГБЦ. Крышка головки узла фиксируется при помощи четырёх винтов. Откручиваем их и убираем крышку вместе с вентилятором и сопутствующими элементами.

Потребуется открутить поддон мотора. Для этого снимаем глушитель, крепление которого выполнено несколькими болтами.

Ослабляем винты, крепящие шкив помпы. Это позволит убрать ремни, подходящие к системе климата и управления.

Необходимо найти место между коленчатым валом и боковой частью картера. Сюда нужно поместить деревянный брусок и снять шкив коленвала. Чтобы открутить болт, используется головка необходимого размера.

Далее, снимаем шкив помпы. Под ним располагается прокладка, которую также потребуется снять. На время демонтируется и масляный насос.

На этом подготовка к снятию цепи закончена. Можно приступать к её демонтажу. Шестерни распредвала закреплены винтами, которые нужно открутить. Фиксация распределительного вала производится разводным ключом.

Цепь демонтируют в такой последовательности:

Снимается успокоитель цепи (планка вверху).

Снимаем натяжитель и планку, которая отвечает за натяжение успокоителя. Натяжитель необходимо внимательно осмотреть, возможно, потребуется и его замена.

Нижняя планка надевается на шпильку.

Снимаем цепь.

При помощи плоской отвёртки снимаем расположенную внизу шестерню.

Теперь можно сравнить новую деталь со старой. Разница должна быть заметна: у старой цепи длина будет большей.

Далее, производят монтаж новой цепи, смазав её моторным маслом.

Процесс сборки производится в обратной последовательности. Все детали механизма необходимо очистить. Для чистки боковой части двигателя пригодится обезжириватель и чистая ветошь.

Для правильной установки цепи нужно следить, чтобы метка на ней совпала с метками на шкивах. Далее, боковину мотора смазывают герметиком, закручивают болты, которыми выполняется крепление крышки. Нужно подождать некоторое время, чтобы герметик высох. Все последующие действия по сборке производятся в обратной последовательности.

Видео: пример замены на автомобиле Ниссан Альмера

Как может располагаться

Обычно в моторах с цепным приводом ГРМ его расположение может быть передним либо задним. Первый вариант предполагает установку привода со стороны приводного элемента.

Во втором варианте привод располагается со стороны коробки передач и маховика. Переднее расположение наиболее распространено и этому есть вполне логичное объяснение: более простой ремонт и обслуживание.

Несмотря на меньшую популярность, второй вариант также применяется, причём такими известными брендами, как Audi и BMW.

По утверждениям производителей, приводной элемент разрывается в результате несоблюдения рекомендаций, которые приводятся в руководстве по эксплуатации. Цепь тесно связана с такой деталью, как натяжитель. Он может выйти из строя из-за применения некачественного масла.

Его продолжительность эксплуатации также зависит от показателей давления в системе смазки. Если мотор расходует масло и не предпринимается никаких действий по устранению проблемы, то со временем давление в системе снизится.

В результате цепь должным образом натянута не будет, что повлечёт к её разрыву.

Заднее расположение цепи ГРМ можно встретить на автомобилях Audi и BMW. Замена детали достаточно проблематична, поскольку требуется демонтаж двигателя

Натяжение цепи после замены

После того как выполнена замена детали, потребуется её натяжение. Рассмотрим в качестве примера автомобиль ВАЗ 2101. Перед тем как приступить к выполнению процедуры, нужно убедиться в отсутствии механических повреждений основных элементов ГРМ, для чего снимают клапанную крышку. При наличии дефектов производят замену повреждённых деталей. Чтобы выполнить натяжение цепи понадобятся:

• ключи на 13 и 38;
• плоская отвёртка;
• плоскогубцы.

Автомобиль предварительно устанавливают на удобную площадку, под колёса подставляют упоры, чтобы избежать случайного движения. Рычаг КПП (коробки переключения передач) переключают в нейтральное положение. Далее:

После замены цепи ГРМ необходимо выполнить ее натяжение и проверить совпадение меток на корпусе подшипников и шестерне распредвала, что важно для правильного выставления момента зажигания

Натяжитель располагается около водяного насоса под патрубками. С помощью ключа на 13 отпускаем его. При ослаблении цепи башмак должен отщёлкнуть.

Ключом на 38 прокручиваем шкив коленвала на 2 оборота по часовой стрелке.

Вал проворачивают до тех пор, пока не совпадут метки на корпусе подшипников и на распределительном валу. При проворачивании коленвала произойдёт требуемое натяжение цепи.

Отвёрткой проверяют натяжение. Если цепь натянута, то ключом на 13 затягиваем натяжитель.

Видео: как правильно отрегулировать натяжители цепи

После проделанных действий нужно проверить работу двигателя. Какие-либо посторонние шумы должны отсутствовать. Если же они остались, то причиной может быть успокоитель. В этом случае проверяют его исправность и в случае необходимости производят замену.

Важно: при регулировке натяжения цепи нужно следить за метками, чтобы фазы газораспределения не изменились.

Замену цепи ГРМ важно выполнить своевременно и правильно. Сделать процедуру можно самостоятельно, придерживаясь пошаговой инструкции.

Замена цепи ГРМ и натяжителя

Цепь газораспределительного механизма (ГРМ) в автомобиле отвечает за нормальную работу двигателя. Для водителей-новичков данная деталь — не самая популярная, и мало кто из них знает о том, где именно она располагается. Собственно, о ней узнают только после её поломки. Поменять цепь самостоятельно можно, главное — знать, как именно делается замена.

Зачем менять цепь ГРМ

Цепь ГРМ функционирует при условии работы двигателя автомобиля. Со временем она подвергается износу и выходит из строя. Как вариант — отлетает один из зубцов цепи, из-за чего она начнёт проскальзывать.

Так как механизм располагается таким образом, что в жёсткой сцепке объединяет другие движущиеся детали, то одного проскальзывания будет достаточно для поломки всей системы. Разрыв цепи газораспределительного механизма во многих машинах становится причиной дефектов клапанов двигателя, которые придётся поменять.

На дизельных моторах может сломаться распределительный вал, и в итоге нужно заменять не только саму цепь ГРМ, но и распредвал, клапана и прокладку блока цилиндров.

Исправная цепь механизма

Процесс смены цепи ГРМ на некоторых моделях машин длится аж до 5 часов. Обычно меняют не только саму цепь, но и натяжные механизмы. Экономить на деталях не стоит: низкокачественная цепь может порваться очень быстро. В обязательном порядке меняется цепь ГРМ на купленном с рук автомобиле, даже если предыдущий владелец уверяет, что она новая.

Как определить износ системы и когда нужна замена

Во время работы цепь ГРМ находится в изогнутом положении и постоянно нагревается. Эксплуатация в таких условиях вызывает растягивание и провисание. Это сказывается и на прочности.

Постепенно цепь начинает провисать из-за износа шарнирных соединений звеньев, как следствие — она начинает перескакивать на один-два зубца.

Причиной неисправностей и обрыва является амортизационный износ.

Провисание цепи ГРМ в результате износа

Визуально выявить износ цепи или по издаваемому ей звуку фактически нереально. Помимо этого провести такой осмотр невооружённым глазом также нельзя. Поэтому при замене детали учитывают только её ресурс. Эксплуатационный срок зависит от силового агрегата транспортного средства, условий эксплуатации и пробега.

Завод-изготовитель даёт рекомендации по смене ГРМ для каждого силового агрегата. Однако на практике реальные сроки эксплуатации цепи могут значительно отличаться и варьируются в зависимости от условий использования авто.

Обратите внимание

Завод-изготовитель даёт свои рекомендации на основе проводимых на полигоне тестов, а каждодневная езда в городском режиме разрушает деталь гораздо быстрее.

Помимо этого изменяться сроки замены могут и в зависимости от климатических условий, что характерно для России.

Последствия поломки механизма газораспределения для двигателя

Обрыв цепи или дефекты роликов приводят к потере связи между коленчатым и распределительным валами. Размещённые в ГБЦ клапана останавливаются и замирают в позиции, в которой были на момент обрыва цепи. Поршни при этом функционируют без остановок.

Поскольку поршни и клапана работают синхронно, в результате остановки клапанов поршни сталкиваются с ними. В итоге обе детали полностью разрушаются.

В зависимости от конструкции двигателя данная проблема решается либо заменой системы клапанов и прочих деталей поршневой группой, либо установкой нового мотора.

Последствия разрыва цепи привода ГРМ

Регламент и периодичность работ

Цепь ГРМ, как и любая другая деталь автомобиля, имеет свой рабочий ресурс. На его продолжительность влияют эксплуатационные условия, модель и марка машины и тип мотора.

В среднем срок использования цепи составляет 60 тысяч километров пробега или два года, однако слишком затягивать со сменой детали не стоит. Ждать, пока она не износится до такой степени, что начнёт разваливаться, тоже не нужно.

Многие современные модели транспортных средств имеют интегрированные датчики, оповещающие водителя о сроках замены данной детали.

У цепи ГРМ также имеется свой ресурс эксплуатации. Спустя 100 тысяч километром пробега она вытягивается и провисает. Причина этому — износ шарнирных соединений и возрастание расстояния между ними.

В итоге, несмотря на нормальную компрессию, настроенные клапана и исправные системы зажигания и питания, силовой агрегат с перебоями функционирует на холостом ходу. Цепь перескакивает на один-два зубца.

Это может спровоцировать либо просто остановку силового агрегата, либо замятие клапанов и капитальный ремонт мотора.

Как понять, что деталь растянулась и работает неправильно

Сперва проверяется правильность выставленного зажигания. Если оно выставлено неправильно и каждый раз после его перенастройки вновь сбивается, то это является главным симптомом растянутой цепи.

Растянутая цепь ГРМ по сравнению с новой

Выбор цепи механизма: какие бывают комплекты

Существует два основных типа цепей ГРМ. Обычно при приобретении новой цепи в автомагазинах интересуются, на какое количество звеньев она нужна.

Первый вид представляет собой цепь на 114 звеньев, устанавливаемую на моторы с рабочим объёмом 1,2 или 1,3 литра. Подобными цепями оснащаются отечественные автомобили.

Цепь ГРМ на 114 звеньев

Второй тип — цепь со 116 звеньями. Устанавливают её на моторы объёмом 1,5, 1,6 и 1,7 литра. Такие детали используют на отечественных и иностранных марках машин.

Цепь ГРМ на 116 звеньев

Для смены испорченной цепи ГРМ нужно запастись следующими инструментами (на примере Тойоты Авенсис):

• ключ для регулировки натяжения;
• ключ на 15;
• натяжной ключ;
• большая отвёртка или «фомка»;
• инструмент для извлечения стопорных колец.

Как снять

Кожух ГРМ, крепящийся двумя болтами, снимается в первую очередь. После выкручиваются болты, крепящие картерную защиту. Выкручиваются они ключами № 13 и 17. Для получения полного доступа к приводу ГРМ снимается защита двигателя — так его легче осматривать.

Расположение болтов защиты картера и направление её снятия

После этого выкручиваются крепёжные болты компрессора и с него снимается ремень.Выкрученные болты компрессора автомобиля

Контакты обесточиваются за счёт снятия клемм, расположенных на аккумуляторе. Желательно убрать их в резиновый чехол, дабы гарантировать безопасность на время ремонта.

После снимается бак жидкости ГУР и патрубки системы охлаждения.

Компрессор фиксируется в исходном положении. Чтобы правильно установить новую цепь ГРМ, необходимо обратить внимание на специальные метки.Расположение меток цепи механизма

Выкручиваются болты, крепящие генератор, и снимается клемма.

Одновременно с ней снимается расположенная справа фишка. Желательно извлечь и сам генератор — это делается только выкручиванием нижнего болта. Это позволит беспрепятственно добраться до цепи ГРМ.Направление поворота генератора автомобиля для его снятия

Ключом №10 выкручиваются болты, снимается шкив помпы.

Снятие защиты цепи ГРМ — один из самых важных этапов. Болты, находящиеся сверху, снизу и в центре, снимаются в порядке их месторасположения.Снятие крышки механизма газораспределения

Как надеть без проблем

После извлечения старой цепи ГРМ необходимо установить новую. Они могут отличаться внешне — всё зависит от изготовителя.

Прежде чем менять цепь, желательно зафиксировать маховик — так он не будет двигаться во время установки новой детали. Для этого снимается стартер, а вместо него крепится специальное устройство, фиксирующее маховик в одном положении. Профессионалы не прибегают к такой процедуре — просто откручивают болты внизу стартера.

При регулировке муфты трансмиссию фиксируют на нейтральной скорости. Саму муфту проворачивают на 11 оборотов по часовой стрелке. Затем на место заглушки вставляется болт, закрепляющий коленвал. При этом отмечается положение маховика — по метке будет регулироваться цепь.

Сам коленвал крепится при помощи двух болтов, шкив удерживается в одном положении специальным ключом.Расположение опоры двигателя и болты, крепящие её

Опора двигателя снимается после поднятия автомобиля домкратом и выкручивания 4 болтов, после чего извлекается держатель опоры.

Если есть необходимость, то болт коленвала меняется на новый.Новый болт коленчатого вала

Новые цепь ГРМ и ролики устанавливают только после снятия крышки зубчатого шкива. Затем устанавливают чеку, которая позволит быстро и легко вытянуть цепь вместе с роликами.Снятый шкив приводной цепи

Натяжитель используют только после того, как будет установлена новая цепь ГРМ. Изношенные ролики меняют на новые.

Новая цепь газораспределительного механизма с натяжителем

После того как болты коленвала будут затянуты, сверяется расположение метки на маховике. Все снятые детали возвращаются на место в порядке их съёма. По окончании замены цепи проверяется работа автомобиля.

Как поменять натяжитель цепи ГРМ

Натяжитель цепи используется для её натяжения во время работы. Конструкция данной детали такова, что натяжение осуществляется в автоматическом режиме. Внутри натяжителя располагается гидравлический толкатель и пружина. Устаревшие модели такой детали практически не работали, однако в последнее время они были усовершенствованы, став более надёжными.

Новый натяжитель цепи ГРМ

Для того чтобы поменять натяжитель цепи, потребуются следующие инструменты (для примера взята замена на двигателе EP6):

• Шлицевая отвёртка;
• Ключ на 10;
• Ключ-торкс на 30;
• Ключ на восемь, семь либо небольшая трещотка;
• Большая трещотка и головка на 27.

Для доступа к натяжителю цепи с двигателя сперва снимают воздушный фильтр и дроссельный узел.

Замена натяжителя цепи ГРМ

Процесс установки нового натяжителя:

Корпус воздушного фильтра откручивается от клапанной крышки при помощи ключа №10;

Корпус воздушного фильтра и направляющие снимаются;

Патрубок вентиляции отсоединяется от крышки клапанов;

При помощи ключа №8 снимается хомут входного патрубка в дроссельный узел;

Снимается дроссельный узел. Перед этим желательно запомнить его расположение;

Откручивается натяжитель цепи ГРМ;

После снятия натяжителя можно измерить степень растянутости цепи;

Все снятые детали возвращаются на свои места в обратной последовательности.

После смены и установки цепи её крайне редко промазывают моторным маслом, поскольку она смазывается за время своей работы внутри мотора.

Установка новой детали и процесс выставления меток цепи механизма на видео

Своевременная смена цепи ГРМ очень важна, так как игнорирование рекомендаций завода-изготовителя может стать причиной выхода из строя силового агрегата.

Ремонтные работы по мотору обойдутся значительно дороже, чем ремонт отдельно взятой детали.

Желательно постоянно контролировать состояние цепи ГРМ, поскольку её преждевременный выход из строя может стать последствием воздействия климатических, дорожных условий и стиля вождения.

Заменяем цепь ГРМ: когда и как, на каком пробеге, определение износа и прочее

При холодном старте двигатель несколько секунд издаёт подозрительное металлическое «рычание»? В 90% случаев это вызвано проблемой с цепью ГРМ. Надо проверить её состояние и, если что-то не в порядке, — заменить компонент. Если не провести замену вовремя, в будущем придётся потратить на ремонт огромные деньги.

Что такое цепь ГРМ и подлежит ли она износу

Одним из главных элементов газораспределительного механизма двигателя является специальный ремень, который обеспечивает слаженную работу каждого компонента этой части авто. Во многих машинах вместо ремня используется цепь. Благодаря ей механизмы двигателя синхронно вращаются и нормально функционируют в течение долгого срока.

Цепь работает всегда, когда работает двигатель. Нагрузка достаточно высокая, так что деталь постепенно изнашивается и со временем выходит из строя. Иногда цепь просто растягивается. Иногда от неё отлетает зубец, что приводит к проскальзыванию.

Даже самые незначительные повреждения приводят к нарушению синхронности работы компонентов и увеличивают риск повреждения клапанов двигателя. Если вовремя не исправить проблему, сломаться может и распределительный вал.

Надо будет менять и его, и прокладку блока цилиндров, что дорого.

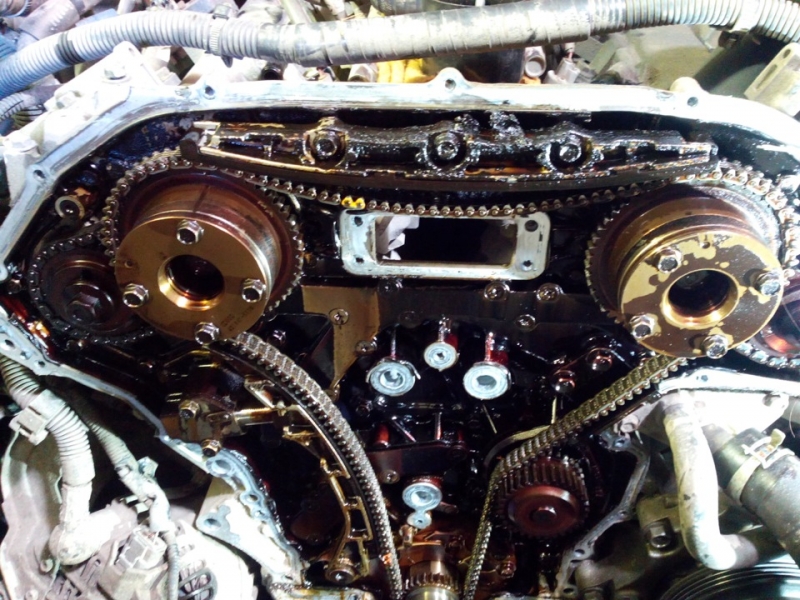

Вот она — цепь газораспределительного механизма

Важно

Многие производители авто говорят, что цепь рассчитана на весь срок службы автомобиля. Увы, это верно только при использовании машины в идеальных условиях. Продольные вибрации на высоких скоростях вызывают чрезмерное натяжение компонента и последующее разрушение.

Обычно эта деталь требует замены через каждые 100 000 км пробега. Если при езде раздаётся стук и металлический рокот, значит, цепь растянулась и проскакивает.

При возникновении таких признаков замена требуется немедленно! Также возможны снижение мощности мотора, густой выхлоп сизого цвета, громкие звуки в глушителе, внезапное повышение температуры двигателя без видимой причины — именно по этим признакам, чаще всего появляющимся не по одиночке, а вместе, можно легко определить износ элемента.

Купили какой-либо подержанный автомобиль? Обязательно осмотрите цепь, даже если владелец говорит, что недавно менял её.

В некоторых машинах при проблемах с газораспределительным механизмом на приборной панели загорается специальный индикатор.

Если своевременно не заменить цепь, она будет перескакивать и повреждать головку блока. Дальнейшие события зависят от многих факторов. В самом благоприятном случае клапаны просто сгибаются.

В худшем варианте составляющие их элементы разрываются и блок цилиндров приходит в негодность.

Слева — старая, растянутая цепь. Справа — новая

Как выбрать подходящую запчасть

Цепи ГРМ бывают однорядными и двухрядными. Каждый вариант имеет свои преимущества и недостатки.

• При установке однорядного варианта немного увеличивается мощность двигателя, уменьшается уровень шума. Дело в том, что силовому агрегату проще прокручивать один ряд цепи, чем два.
• Двухрядная цепь приводит к повышению уровня шума при езде, зато она намного надёжнее. Такое изделие рассчитано на долгий срок службы.

Цепи подразделяются на несколько видов по количеству звеньев. Выбор зависит от марки автомобиля и особенностей используемого в нём двигателя. Так, в машинах ВАЗ 2101 и 2102 и других авто с рабочим объёмом двигателя в 1.2 и 1.

3 л используются модели на 114 звеньев. Цепь на 116 звеньев пригодится обладателю машины с объёмом мотора 1.5, 1.6 и 1.7 л (это ВАЗ 2103, 2107 и «Нива»).

Точную информацию о подходящем комплекте лучше уточнить в документации к транспортному средству.

Совет

Хотите сэкономить? Цепь вполне можно заменить своими руками. Однако эта задача не из простых, так что новичку за неё лучше не браться. Приготовьтесь потратить как минимум 3–4 часа. Также нужно заранее подготовить место и набор инструментов.

Рассмотрим процесс замены цепи на примере Nissan Almera N16 Classic.

Площадка и инструменты

Работу желательно выполнять там, где есть подъёмник, эстакада или яма. Приготовьте следующие инструменты:

• шестигранный ключ на 6;
• торцевые головки размерами 12, 13 и 14;
• зубило и молоток;
• чистую ткань для вытирания;
• контейнеры, в которые надо будет слить технические жидкости;
• разводной и динамометрический ключи;
• брусок дерева;
• герметик и «антисиликон» (обезжириватель);
• и, конечно же, новую цепь.

Рабочий процесс по демонтажу и установке

Первое, что надо убрать — подключённые к катушке зажигания кабели. После этого можно открутить катушки и положите их в стороне. Обязательно подпишите эти компоненты цифрами в той последовательности, в которой снимали — это поможет избежать путаницы при сборке.

Отсюда мы начинаем работу по подготовке к замене цепи

Отделите воздушные патрубки от крышки клапана. Сама крышка закреплена с помощью болтов. Их тоже надо открутить — тогда появится возможность снять деталь.

Демонтируйте правую подушку двигателя, иначе она будет мешать дальнейшей работе.

Найдите сливное отверстие для моторного масла. Поставьте под него контейнер и открутите пробку. Дождитесь, пока техническая жидкость перетечёт в ёмкость. Снимите масляный фильтр.

Возьмите ещё одну ёмкость. Найдите хомут нижнего патрубка радиатора, уберите его. Охлаждающая жидкость также должна перетечь в контейнер. После этого разыщите крышку радиатора и открутите её для удаления остатков хладагента.

После надо снять радиатор и убрать ремень привода генератора. Затем снимите хомут подводящего шланга (предварительно может потребоваться его ослабление).

Следующая задача — демонтаж головки блока цилиндров. Крышка этого компонента зафиксирована четырьмя болтами. Их надо открутить, после чего появится возможность убрать как саму крышку, так и вентилятор и его компоненты.

Надо убрать поддон двигателя. Сделать это можно, предварительно сняв глушитель (он установлен на нескольких болтах).

Немного ослабьте болты, которыми зафиксирован шкив помпы. Это даст возможность убрать ремни, соединяющиеся с компонентами управления и климатической техники.

Найдите место между боковой стороной картера и коленвалом. Разместите там брусок дерева и аккуратно демонтируйте шкив коленчатого вала. Для откручивания его болта применяется торцевая головка соответствующего размера. Если вы не можете достать до болта, используйте удлинитель.

Разыщите шкив водяного насоса и тоже снимите его. Под этой деталью расположена прокладка, которую также следует достать. Придётся временно избавиться и от масляного насоса.

Всё, подготовительные работы завершены. Можно приступать непосредственно к демонтажу старой цепи. Шестерни распределительного вала закреплены болтами, которые надо открутить. Сам распредвал придётся фиксировать разводным ключом.

Демонтаж цепи осуществляется в следующем порядке.

Снимаем успокоитель (планка в верхней части).

Убираем гидронатяжитель и планку, отвечающую за натяжение успокоителя. Возможно, имеет смысл заменить натяжитель — особенно если в вашей машине установлен старый вариант, в котором клапан находится в штоке, а не в головке.

Берём нижнюю планку и надеваем её на шпильку.

Убираем саму цепь.

Избавляемся от расположенной внизу шестерни с помощью плоской отвёртки.

Если в вашей машине натяжитель выглядит так — лучше его заменить

Сравните старую цепь с новой. Скорей всего, бывший в употреблении вариант будет немного длиннее нового. Увеличение размера происходит из-за растяжения. Разместите новый вариант на месте старого и смажьте его машинным маслом.

Все, осталось только установить детали на места. Перед тем как это сделать, почистите компоненты механизма. Обезжиривание и очистка боковины двигателя осуществляются с помощью «антисиликона» и чистой ткани.

Новый компонент надо установить так, чтобы совпадали метки на нём и на шкивах (это важно!). После того как эта часть работы будет завершена, боковину двигателя смазывается новым слоем герметика. Закрутите болты, которыми крепится крышка, и подождите, пока герметик устоится. После этого можно выполнять работы в обратном порядке.

Те самые метки, что должны соответствовать одна другой

Видео по решению проблем с цепью на Nissan Almera

Как видите, для замены цепи потребовалось разбирать чуть ли не половину главных компонентов автомобиля. Если вы не уверены в своих силах, лучше обратиться к специалистам. Замена цепи ГРМ — работа для тех, кто хорошо знает свой автомобиль.
