Зависимая и независимая подвески, в чем разница и какая лучше

Зависимая и независимая подвеска — чем они отличаются

Одним из факторов, на которые следует обращать внимание при выборе автомобиля является тип подвески. Плавность и комфорт при движении играют немаловажную роль. Желание обладать транспортным средством, способным одинаково хорошо вести себя на асфальте и при движении по бездорожью возникает у каждого автолюбителя.

Споры о том какая подвеска имеет лучшие характеристики бесконечны. На этот вопрос нет однозначного ответа. Сформировавшиеся стереотипы относительно области применения некоторых типов выглядят так: внедорожникам — зависимую, легковым машинам среднего класса — комбинированную, спорткарам — двухрычажную. Каждая система имеет свои достоинства и недостатки.

Что такое подвеска?

Подвеской считается часть автомобиля, входящая в состав шасси, которая служит промежуточным звеном между его кузовной частью и дорожным полотном. Работа подвески заключается в том, чтобы удар, полученный при контакте с препятствием, был преобразован в перемещение упругого элемента. В результате этого перемещения гасится энергия удара и увеличивается плавность хода.

Существует ряд основных требований к подвескам. К ним относится: поддержание машины в горизонтальном положении при любых воздействиях; способность гасить возникающие колебания; упругость всех её элементов, их прочность и долговечность.

Подвески классифицируются следующим образом:

Зависимая (может быть на поперечной и продольной рессорах, с направляющими рычагами, с упорной трубой, подвеска De Dion, торсионно-рычажной).

Независимая (различают подвеску на косых и двойных поперечно расположенных рычагах, с качающимися полуосями, с одинарными или двойными продольными рычагами, «Макферсон», с поперечными рычагами).

Активная, то есть изменяющая жёсткость и положение по команде устройства управления (пневматическая, гидравлическая, пневмогидравлическая).

Рассмотрим и сравним два типа подвесок, нашедших наиболее широкое распространение: зависимую и независимую.

Зависимый тип подвески

Она упрощенно представляет собой два противоположных колеса, жёстко соединённых между собой одной балкой. Воздействие на одно колесо приводит к изменению положения второго. Зависимой подвески в большей степени предназначена для эксплуатации в тяжёлых дорожных условиях.

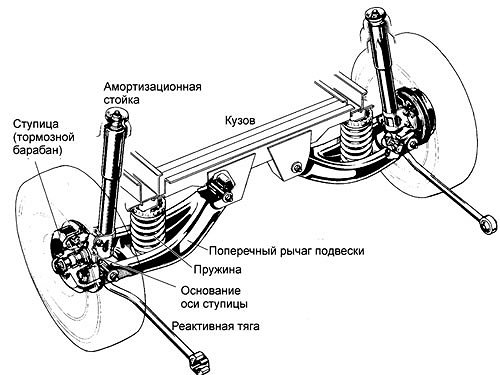

Зависимая подвеска: 1) Витая пружина 2) Верхний продолльный рычаг. 3)Нижний продольный рычаг. 4) Балка моста. 5) Амортизатор. 6) Ступица колеса. 7) Стабилизатор поперечной устойчивости. 8) Поперечный рычаг (тяга Панара)

Плюсы и минусы любой подвески зависят от её конструкции, но есть и общие для всех свойства.

Преимуществами такой подвески является:

• Постоянный клинерс, то есть дорожный просвет остается неизменным, что даёт ей преимущество в движении по бездорожью.
• Высокая устойчивость к повреждениям и прочность.
• Недорогое обслуживание.
• Небольшое количество составляющих деталей и, как результат, надёжность.

Отрицательные стороны зависимой подвески:

• Меньшая устойчивость и управляемость, по сравнению с независимым вариантом.
• Достаточно высокие требования к дорожному покрытию при движении с большой скоростью.
• Низкий уровень комфорта.
• Невысокая информативность рулевого управления.

В данном типе подвески колёса не связаны друг с другом, то есть действуют независимо. Независимая подвеска имеет преимущество при движении по трассе с большой скоростью и устанавливается, как правило, на легковых автомобилях.

Независимая подвеска

К преимуществам независимой подвески можно отнести:

Малые отклонения относительно продольной оси.

Хорошую управляемость.

Хорошее сцепление с дорожным покрытием.

Высокий уровень комфорта.

Минусами этого типа подвески можно назвать:

• Дорогостоящее обслуживание и ремонт.
• Короткий ход рычагов подвески, что может привести к уменьшению клиренса.
• Большое число деталей, из которых состоит подвеска и, соответственно, большая вероятность повреждения, по сравнению с зависимой.
• Сложность проведения ремонтных работ в полевых условиях.

Оба эти типы подвесок объединяет одно предназначение — сделать нахождение в транспортном средстве более комфортным и безопасным.

Конструктивно независимую и зависимую подвеску объединяет наличие упругих элементов, направляющих элементов и амортизаторов. Эти функции может совмещать в себе одна деталь, например рессора.

Благодаря различной конструкции, зависимая и независимая подвеска имеют ряд отличий:

В зависимой два колеса жёстко соединены, зависят друг от друга. В независимой каждое действует самостоятельно; воздействие на одно не отразится на другом.

В независимой меньше неподрессоренных масс, так как отсутствует мост, в противоположность зависимой.

Независимая подвеска чувствительна к установке колес отличного от положенного размера, поскольку они являются частью кинематики подвески.

Необходимым условием эффективного действия независимой подвески является нахождение кинематического центра над поверхностью дороги, другими словами при максимальных отклонениях подвеска должна находиться выше уровня дороги.

Независимая подвеска имеет меньший риск опрокидывания при попадании в яму на большой скорости, благодаря отсутствию жёсткого взаимодействия противоположных колёс.

В пользу какой подвески сделать выбор решает покупатель. Следует обратить внимание не только на уровень комфорта, но и на стоимость обслуживания и запчастей, отзывы по срокам эксплуатации элементов подвески и репутацию производителя.

Зависимая и независимая подвеска – отличие, плюсы и минусы

Зависимая и независимая подвеска – это два вида систем, использующихся на транспортных средствах и выполняющих большое количество различных важных функций. Это касается плавного хода ТЗ, обеспечения требуемого перемещения колес относительно кузова, а также передачи сил и моментов на раму.

Основные особенности зависимой подвески

Устройство зависимых и независимых подвесок сильно отличается друг от друга. Поэтому в их конструкции обязательно нужно разобраться, чтобы понимать принцип работы.

Зависимая подвеска – это агрегат, в котором колеса тесно связаны друг с другом.

Вследствие такой своей конструкции возникает главный недостаток такого механизма – плохая езда автомобиля по неровностям.

Если транспортное средство наедет колесом на возвышенность одним колесом, второе поднимется над поверхностью дорожного полотна. Таким образом снижается уровень сцепления машины с поверхностью.

Обратите внимание

Основное преимущество зависимой подвески заключается в том, что колеса при езде на ровной дороге не меняют своего вертикального положения. Это касается прежде всего моментов совершения поворотов.

Обязательно нужно обратить внимание на следующие особенности зависимой подвески:

большие недопрессоренные массы;

необходимость высоко поднимать пол машины для обеспечения полноценной артикуляции подвески.

На передней оси зависимые подвески практически не используются. Это обусловлено большим количеством их недостатков. Такие устройства заменили более совершенные подвески МакФерсон. Они отличаются меньшим весом и большим комфортом. На старых внедорожниках и автобусах, кроме них, может использоваться классический мост, расположенный спереди.

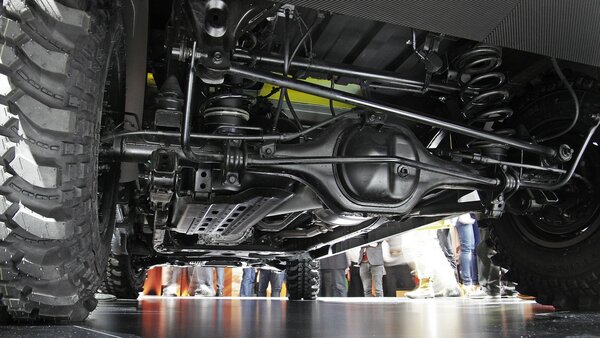

зависимая подвеска

Использовать зависимую подвеску разрешается как на ведущих, так и ведомых задних осях. В этих случаях агрегат будет иметь некоторые особенности своего строения, такие как:

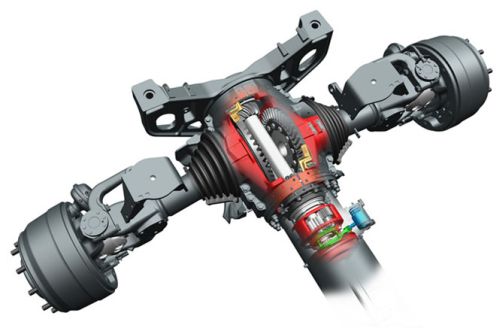

На ведущем мосте зависимая подвеска выполняется в виде моста. Он подвешивается на продольных рессорах. Также для этого могут использоваться продольные направляющие рычаги. Данная система применяется как на внедорожниках, так и на пикапах.

На ведомом мосте зависимая подвеска выполняется в виде задней балки. Она используется преимущественно на недорогих переднеприводных транспортных средствах. Если конструкция данного агрегата оснащена торсионами, можно говорить о полузависимой подвеске.

Зависимая и независимая подвеска автомобиля существенно отличаются друг от друга своими конструктивными особенностями.

Преимущества и недостатки независимой подвески

Чтобы выяснить, какая подвеска лучше – зависимая или независимая – необходимо оценить их основные преимущества и недостатки. Для этого следует проанализировать все ключевые особенности данных агрегатов.

Независимая подвеска – это агрегат, в котором колеса не связаны на одной оси друг с другом. Таким образом, смена положения одного из них не приводит к смене положения другого.

Данная особенность механизма является его главным преимуществом.

Вследствие этого обеспечивается больший комфорт вождения автомобиля, а также должный уровень его равномерного сцепления с дорожным полотном при прохождении неровностей.

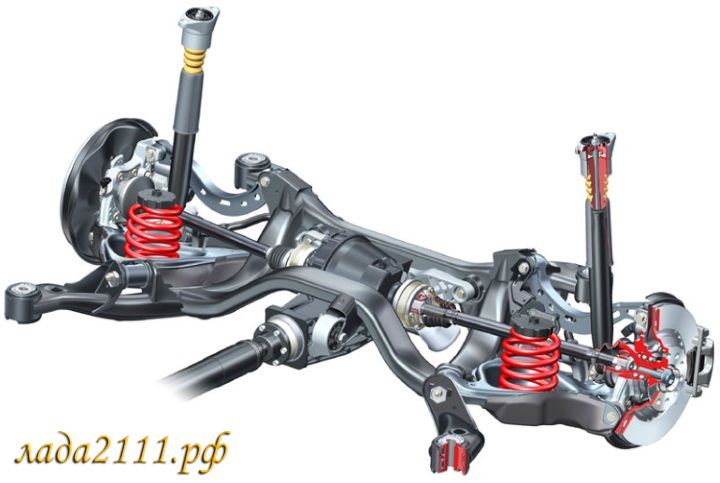

независимая подвеска

Независимая подвеска способна обеспечивать меньшие неподрессоренные массы. К тому же в таких агрегатах существует возможность их уменьшения посредством изменения конфигурации расположения деталей и используемых для их производства материалов.

Понимая, чем отличается независимая подвеска от зависимой, можно понять, что во время езды автомобиля первая из них может менять свои параметры. Это касается прежде всего развала, схождения и ширины колеи.

Заключение

Зависимая и независимая подвеска отличия имеют между собой довольно значительные. Это касается не только их внешнего вида и конструктивных особенностей, но и принципа работы. Более совершенным и качественным в этом плане считается независимое устройство, преимущества которого высоко ценятся большим количеством водителей.

Также советуем ознакомиться со статьей — как определить реальный пробег автомобиля

(1

Зависимая и независимая подвески: основные элементы, классификации и какая лучше

О том, что подвеска автомобиля является важным комплексом автомобиля, лишний раз говорить нет нужды. Ведь именно подвеска выполняет задачу по соединению кузова (рамы) автомобиля и дорогой.

Основными функциями подвески являются:

• Соединение колеса с кузовом или рамой;
• Обеспечивает необходимую плавность хода и необходимый характер перемещения колес относительно несущей части автомобиля;
• Передает силы и моменты, которые возникают при взаимодействии колес с дорогой, на насещую часть авто.

Элементы подвески:

• Направляющие – именно те, которые задают характер перемещения колес;
• Упругие – воспринимающие и направляющие вертикальные силы реакции, возникающие при наезде колеса на неровности дороги;
• Амортизационные (амортизаторы) – служащие для гашения колебаний несущей части авто, возникающих из-за воздействия дороги.

Классификация подвески автомобиля

По сути подвеска классифицируется на два типа: независимая подвеска и зависимая.  Каждый из видов в зависимости от функциональности, уже подразделяется на различные типы подвесок.

Зависимая подвеска – конструкция в которой оба колеса оси жёстко связаны между собой. Перемещение одного из них влияет на другое.

Независимая подвеска – конструкция в которой колеса одной оси никак не связаны друг с другом, либо влияют лишь в малой степени. При работе независимой подвески установочные параметры колес6 развал, база, колея могут меняться при работе подвески.

Подвеска автомобиля сегодня – это достаточно сложная конструкция, которая сочетает в себе элементы гидравлики, механики, пневматики и электроники одновременно. Наличие электронных систем управления подвеской позволяет достигать качественного сочетания параметров подвески, комфортности и управляемости автомобилем.

Основные типы подвесок в легковых автомобилях

Зависимая подвеска автомобиля. Как характерный пример такого типа – задняя зависимая подвеска у заднеприводных автомобилей, например, «классика» Жигули. Основной недостаток этого варианта – большая масса конструкции и, если мост выполнен в качестве ведущего, теряется плавность хода.

Существуют и условно-промежуточные варианты типов подвески – полузависимая и полунезависимая подвеска. Полузависимая подвеска (торсионно-рычажная) применяется, как правило,  для компактных автомобилей. Этот тип подвески представляет средне число между зависимой подвеской и подвеской на продольных рычагах. Выполняет, кроме восприятия боковых сил, и функции стабилизатора.

Полунезависимая задняя подвеска. Именно задняя, так как этот тип подвески применяется только сзади. Конструктивно выглядит следующим образом: два продольных рычага соединенные посредине поперечиной. Этот тип подвески применяется только на неведущем мосту. Как положительная характеристика подвески такого типа: легкая масса, компактность и простота монтажа.

Важно

Независимая подвеска автомобиля. Основными, традиционными типами независимой подвески массового производства, которые устанавливаются на современные переднеприводные автомобили, являются подвески: McPherson (Макферсона), двухрычажная и многорычажная подвески.

Каждая из этих типов подвески имеет свои недостатки, преимущества и особенности. Наиболее эффективной является многорычажная независимая подвеска, но она дорогая в производстве и используется на автомобилях представительского класса.

Резюмируем. По большому счету, массовому потребителю совершенно без разницы, какое количество рычагов в передней или задней подвеске. В целом автомобиль должен выполнять свою задачу: быть комфортным, удобным и безопасным средством передвижения.

Чего, собственно, и добиваются инженерные отделы автопромышленных фирм – постоянно совершенствуя уже существующие типы подвесок, улучшая их эксплуатационные параметры и потребительские качества.

Что касается выбора типа подвески, вернее модели автомобиля с тем или иным типом подвески, то выбор за вами. Ведь только вы можете знать, для каких целей предназначается ваш автомобиль, и какой у вас стиль вождения. Вот, исходя из этих факторов, и выбирайте тип подвески своего будущего авто.

Удачи вам в эксплуатации подвески любого типа.

Зависимая и независимая подвеска, в чем разница и какая лучше

Зависимая и независимая подвеска, в чем разница и какая лучше мы сегодня расскажем. Существует два способа подрессоривания кузова транспортного средства — независимая и зависимая подвеска.

На современных авто используется независимая подвеска при которой колеса одной из осей не связаны жестко между собой, изменение же положения по отношению к кузову машины одного не влияют на положение другого.

• Подвеска, имеющая качающиеся полуоси

Это самый простой и дешевый тип подвески. Ее основной элемент полуоси, с шарнирами на внутренних концах, через которые они соединены с дифференциалом.

Особенность подвески состоит в том, что после наезда на препятствие положение колеса остается перпендикулярным по отношению к полуоси. Недостатком независимой подвески является ее кинематическое несовершенство.

Среди достоинств следует отметить простое устройство и недорогой ремонт и обслуживание.

• Подвеска с продольными рычагами

Есть 2 типа независимых подвесок с продольными рычагами. Для первой применяются пружины, для другой торсионы. Автомобильные колеса закреплены на продольных рычагах, подвижно сочлененных с кузовом или рамой.

Достоинством этой подвески является простое устройство, недорогое изготовление, ремонт и обслуживание и возможность сделать пол машины ровным.

Минусов подвеска имеет больше, при движении со значительными скоростями изменяется колесная база, при поворотах авто кренится, что делает управляемость далекой от идеальной.

• Подвеска с косыми рычагами

Эта подвеска напоминает предыдущую и различается только, расположением качания рычагов под косым углом, благодаря чему изменение колесной базы авто становиться минимальным. Этот тип подвески бывает одношарнирным и двухшарнирным.

• Подвеска с продольными и поперечными рычагами

Сложная конструкция, которая встречается довольно редко.Она может считаться одной из разновидностей подвески МакФерсон, в которой для разгрузки брызговика крыла, все пружины расположены горизонтально.

Особыми преимуществами по сравнению с «МакФерсоном» эта подвеска не располагает, но она обладает семи кинематическими недостатками, и утратила все достоинства, заключающиеся в компактности, технологической простоте, небольшом количестве шарниров.

• Подвеска с двойными продольными рычагами

В этой подвеске с обеих сторон авто имеется 2 продольных рычага, а упругими элементами являются торсионные валы, которые располагаются друг над другом. Данная подвеска очень компактна, она позволяет сдвинуть вперед салон и уменьшить длину авто. Минусом являются изменения происходящие с колесной базой, когда авто наезжает на препятствия, а также изменение развала при кренах.

• Подвеска с двойными поперечными рычагами

Элементы этой подвески крепятся на поперечине, жестко соединенной с кузовом. Значит, можно полностью снимать конструкцию и делать ремонт в удобных условиях. Также производители могут выбрать оптимальный вариант размещения рычагов, задав необходимые параметры и обеспечив хорошую управляемость. По кинематическим показателям эта подвеска лишена минусов.

Эта подвеска имеет наиболее сложную конструкцию. Многорычажной подвеской автомобилю обеспечивается наилучшая управляемость, она позволяет добиться подруливания колес расположенных сзади, позволяющий уменьшить радиус разворота машины. Недостатки многорычажной подвески больше имеют эксплуатационный характер.

Передняя подвеска на многих современных автомобилях А — С класса относится к типу «МакФерсон». Основными элементами конструкции этой подвески являются амортизационные стойки, упругий элемент здесь пружина.

Какая подвеска автомобиля лучше – ликбез ЗР

24 ноября 2017 года

 — Сударыня, почему же, позвольте вас спросить, вы не надели алмазные подвески? Ведь вы знали, что мне было бы приятно видеть их на вас.
А. Дюма «Три мушкетера»

Напомним: подвеской автомобиля называется вся совокупность деталей и узлов, соединяющих кузов или раму автомобиля с колесами.

Перечислим основные элементы подвески:

• Элементы, обеспечивающие упругость подвески. Они воспринимают и передают вертикальные силы, которые возникают при проезде неровностей дороги.
• Направляющие элементы — они определяют характер перемещения колес. Также направляющие элементы передают продольные и боковые силы, и возникающие от этих сил моменты.
• Амортизирующие элементы. Предназначены для гашения колебаний, возникающих при воздействии внешних и внутренних сил

Вначале была рессора

У первых колесных не было никаких подвесок — упругие элементы попросту отсутствовали. А затем наши предки, вероятно, вдохновившись конструкцией стрелкового лука, стали применять рессоры.

С развитием металлургии стальным полосам научились придавать упругость. Такие полосы, собранные в пакет, и образовали первую рессорную подвеску.

Тогда чаще всего использовалась так называемая эллиптическая подвеска, когда концы двух рессор были соединены, а их середины крепились к кузову с одной стороны и к оси колес с другой.

У первых колесных транспортных средств никакой подвески не было.У первых колесных транспортных средств никакой подвески не было.
И на передней, и на задней осях применены классические эллиптические рессоры.И на передней, и на задней осях применены классические эллиптические рессоры.

Затем рессоры стали применять на автомобилях, причем как в виде полуэллиптической конструкции для зависимых подвесок, так и установив одну, а то и две рессоры поперек.

При этом получали независимую подвеску.

Отечественный автопром долго использовал рессоры — на Москвичах до появления переднеприводных моделей, на Волгах (за исключением Волги Сайбер), а на УАЗах рессоры применяются до сих пор.

Совет

Все, кто хоть раз пользовался услугами маршрутного такси на базе ГАЗели, ездили на машине с полностью рессорной подвеской. Листов в рессорах немного — два на передней оси и три на задней.

Совет

Все, кто хоть раз пользовался услугами маршрутного такси на базе ГАЗели, ездили на машине с полностью рессорной подвеской. Листов в рессорах немного — два на передней оси и три на задней.

Рессоры эволюционировали вместе с автомобилем: листов в рессоре становилось меньше, вплоть до применения однолистовой рессоры на современных малых развозных фургонах.

Плюсы рессорной подвески
Минусы рессорной подвески

• Простота конструкции — при зависимой подвеске достаточно двух рессор и двух амортизаторов. Все силы и моменты от колес рессора передает на кузов или раму, не нуждаясь в дополнительных элементах
• Компактность конструкции
• Внутреннее трение в рессоре с несколькими листами гасит колебания подвески, что снижает требования к амортизаторам
• Простота изготовления, дешевизна, ремонтопригодность

• Обычно используется в зависимой подвеске, а она сейчас встречается все реже
• Достаточно высокая масса
• Не очень высокая долговечность
• Сухое трение между листами требует или применения специальных прокладок или периодической смазки
• Жесткая конструкция с рессорами не способствует комфорту при малой нагрузке. Поэтому чаще применяется на коммерческих транспортных средствах.
• Регулировка характеристик в эксплуатации не предусмотрена

Пружинная подвеска

Пружины начали устанавливать еще на заре автомобилестроения и с успехом применяют до сих пор. Пружины могут работать в зависимых и независимых подвесках. Их применяют на легковых автомобилях всех классов.

Пружина, поначалу только цилиндрическая, с постоянным шагом навивки по мере совершенствования конструкции подвески приобрела новые свойства. Сейчас применяют конические или бочкообразные пружины, навитые из прутка переменного сечения. Все для того, чтобы усилие росло не прямо пропорционально деформации, а более интенсивно.

Сначала работают участки большего диаметра, а затем включаются те, что поменьше. Так же и более тонкий пруток включается в работу раньше, чем более толстый.

На современных малолитражках спереди чаще всего применяют подвеску типа «качающаяся свеча», с пружинами сложного профиля.На современных малолитражках спереди чаще всего применяют подвеску типа «качающаяся свеча», с пружинами сложного профиля.
В задней полузависимой подвеске недорогих легковых автомобилей почти безальтернативно применяется пружина.В задней полузависимой подвеске недорогих легковых автомобилей почти безальтернативно применяется пружина.

Плюсы пружинной подвески
Минусы пружинной подвески

• Отработанная и недорогая конструкция
• Сравнительно высокая долговечность
• Возможность обеспечения прогрессивной характеристики
• Не нуждается в обслуживании и смазке

• Подвеска получается не очень компактной, т.к. пружина не может передавать никаких усилий, кроме осевых, а потому требует направляющих элементов в виде рычагов.
• Пружинная подвеска не обладает свойством гашения колебаний, а потому требует мощных амортизаторов
• Нет возможности изменять характеристики подвески

Торсионы

А вы знаете, что почти в любом автомобиле с пружинной подвеской все равно есть торсионы? Ведь стабилизатор поперечной устойчивости, который сейчас ставят почти повсеместно, это и есть торсион. Вообще любой относительно прямой и длинный рычаг, работающий на кручение, представляет собой торсион.

Как основные упругие элементы подвески торсионы стали применятся наряду с пружинами в самом начале автомобильной эры. Торсионы ставили вдоль и поперек автомобиля, использовали в самых разных типах подвесок. На отечественных автомобилях торсион использовался в передней подвеске Запорожцев нескольких поколений.

Тогда торсионная подвеска пришлась кстати вследствие своей компактности. Сейчас торсионы чаще используют в передней подвеске рамных внедорожников.

Пример установки торсионов в передней подвеске Great Wall Hover.Пример установки торсионов в передней подвеске Great Wall Hover.

Упругим элементом подвески является торсион — стальной стержень, работающий на кручение.

Один из концов торсиона закреплен на раме или несущем кузове автомобиля с возможностью регулировки углового положения. На другом конце торсиона установлен нижний рычаг передней подвески. Усилие на рычаге создает момент, закручивающий торсион. Ни продольная, ни боковая силы на торсион не действуют, он работает на чистое кручение.

Подтяжкой торсионов можно регулировать высоту передней части автомобиля, но при этом полный ход подвески остается прежним, мы только меняем соотношение ходов сжатия и отбоя.

На задних концах торсионов установлены рычаги, позволяющие регулировать преднатяг.На задних концах торсионов установлены рычаги, позволяющие регулировать преднатяг.

Плюсы торсионной подвески
Минусы торсионной подвески

• Очень компактны и легки
• Возможно регулирование преднатяга торсиона, что позволяет перенастраивать подвеску под конкретные требования
• При поломке, что бывает крайне редко, легко заменить своими силами. Также упрощается ремонт передней подвески, которую всегда можно разгрузить просто ослабив торсионы.

• Очень высокие требования к качеству изготовления, поскольку торсион представляет собой не просто пруток, а требует прочной заделки концов, обычно с помощью шлицевых соединений.
• Относительно дороги в производстве

Амортизаторы

Из курса школьной физики известно, что любой упругой системе свойственны колебания с некой собственной частотой. А если еще будет воздействовать возмущающая сила с совпадающей частотой, то возникнет резонанс — резкое увеличение амплитуды колебаний.

В случае с торсионной или пружинной подвеской бороться с этими колебаниями и призваны амортизаторы. В гидравлическом амортизаторе рассеивание энергии колебаний происходит за счет потери энергии на перекачивание специальной жидкости из одной камеры в другую.

Сейчас телескопические амортизаторы распространены повсеместно, от малолитражек до большегрузных автомобилей. Амортизаторы, называемые газовыми, на самом деле тоже жидкостные, но в свободном объеме, а он есть у всех амортизаторов, содержится не просто воздух, а газ под повышенным давлением.

Поэтому «газовые» амортизаторы всегда стремятся вытолкнуть свой шток наружу. А вот у следующего вида подвесок без амортизаторов можно обойтись.

Пневматическая подвеска

В пневматической подвеске роль упругого элемента играет воздух, находящийся в замкнутом пространстве пневмобаллона. Иногда вместо воздуха используют азот. Пневмобаллон представляет собой герметичную емкость со стенками из синтетических волокон, завулканизированных в слой герметизирующей и защитной резины.

Конструкция во многом напоминает боковину шины.

Важнейшим качеством пневмоподвески является возможность изменять давление рабочего тела в баллонах. Причем перекачка воздуха позволяет устройству играть и роль амортизатора. Система управления позволяет изменять давление в каждом отдельном баллоне.

Таким образом автобусы могут вежливо наклоняться на остановке для облегчения посадки пассажиров, а грузовики сохранять постоянную «стать», будучи набитыми под завязку или абсолютно порожними. А на легковых автомобилях пневмобаллоны могут устанавливаться в задней подвеске для сохранения постоянного дорожного просвета в зависимости от загрузки.

Обратите внимание

Иногда в конструкции внедорожников применяют пневмоподвеску и на передней, и на задней осях.

Передняя пневмоподвеска внедорожника Audi Q7.Передняя пневмоподвеска внедорожника Audi Q7.

Пневмоподвеска позволяет регулировать клиренс автомобиля. На больших скоростях машина «приседает» ближе к дороге.

Поскольку при этом центр масс становится ниже, уменьшается валкость в поворотах. А на бездорожье, где важен большой дорожный просвет, кузов, наоборот, приподнимается.

Пневмоэлементы совмещают в себе функции пружин и амортизаторов, правда только в тех случаях если это заводская конструкция.

В тюнинговых конструкциях, когда пневмобаллоны просто добавляют к существующей подвеске, амортизаторы лучше оставить.

Плюсы пневматической подвески
Минусы пневматической подвески

• Невысокая масса
• Возможность изменения жесткости
• Поддержание постоянного клиренса
• Возможность изменения клиренса
• Заменяет упругий и гасящий колебания элементы

• Высокая сложность и цена всей системы
• На легковых автомобилях и внедорожниках долговечность ниже, чем у других типов подвесок.

Установку пневмоподвесок очень любят тюнингисты всех мастей. И, как обычно, кто-то хочет пониже, кто-то повыше.

Пневматическая подвеска монструозного пикапа.Пневматическая подвеска монструозного пикапа.
Тюнинговые пневмостойки, которые предназначены для замены традиционных амортизаторов с пружиной.Тюнинговые пневмостойки, которые предназначены для замены традиционных амортизаторов с пружиной.
Пневмоподвеска на подготовленном внедорожнике. Ход подвески вниз ограничен ремнем.Пневмоподвеска на подготовленном внедорожнике. Ход подвески вниз ограничен ремнем.

Зависимая и независимая подвеска

Все слышали выражение «у него независимая подвеска по кругу». А что же это значит? Независимой подвеской называется такая подвеска, когда каждое колесо совершает ходы сжатия и отбоя (вверх и вниз) не оказывая влияния на перемещения других колес.

Независимая передняя подвеска торсионного типа чаще всего применяется на внедорожниках.Независимая передняя подвеска торсионного типа чаще всего применяется на внедорожниках.
Независимая задняя подвеска применяется начиная от С-класса и до самых сложных и дорогих представительских автомобилей.Независимая задняя подвеска применяется начиная от С-класса и до самых сложных и дорогих представительских автомобилей.

Независимая подвеска типа МакФерсон с L или А-образными рычагами — сегодня самый распространенный тип передней подвески в мире. Простота и дешевизна конструкции совмещаются с неплохой управляемостью.

Независимая передняя подвеска на L-образных рычагах и стойках МакФерсон (McPherson).Независимая передняя подвеска на L-образных рычагах и стойках МакФерсон (McPherson).

Зависимой называется такая подвеска, когда колеса объединяет одна жесткая балка. При этом ход одного колеса, например вверх, сопровождается изменением угла наклона другого колеса относительно дороги.

Жесткая балка заднего моста подвешивается к раме на пяти тягах.Жесткая балка заднего моста подвешивается к раме на пяти тягах.

Раньше такие подвески применялись весьма широко — взять хоть наши Жигули. Теперь только на серьезных внедорожниках с мощной неразрезной балкой заднего моста.

Важно

Зависимая подвеска хороша только своей простотой и используется там, где по условиям прочности необходим жесткий неразрезной мост. Еще есть полузависимая подвеска. Такая используется на задней оси недорогих автомобилях. Она представляет собой упругую балку, которая связывает оси задних колес.

Задняя полузависимая подвеска благодаря простоте, дешевизне и неплохим характеристикам широко распространена.Задняя полузависимая подвеска благодаря простоте, дешевизне и неплохим характеристикам широко распространена.

Полузависимая подвеска обеспечивает относительно неплохие характеристики, при этом намного дешевле независимой.

А вот независимая подвеска — королева подвесок — обеспечивает оптимальное сцепление каждого колеса с дорогой и наименьшую передачу толчков от неровностей на кузов автомобиля. При этом такая конструкция самая дорогая в обслуживании.

Вам помягче?

Какую подвеску предпочесть? Мягкую или жесткую? Ответим очень просто — ту, которая нравится вам, но при этом ту, которой оснастили данную модель автомобиля разработчики. Выбирайте себе автомобиль при покупке по шкале «Жестко — Мягко», а не пытайтесь усовершенствовать конструкцию после покупки.

Амортизаторы разных производителей имеют разную славу на рынке: одни жестче, другие помягче. Но производитель впрямую никогда вам об этом не скажет. На коробке будет указано, применим данный амортизатор к вашему автомобилю, или нет.

Еще один способ которым допустимо немного менять жесткость подвески автомобиля, это установка шин более высокого или более низкого профиля из диапазона допускаемых заводом изготовителем. Об этом читайте здесь.

Заключение

Каждый тип подвески нашел свою нишу и неплохо себя там чувствует, продолжая постепенно развиваться. Пожалуй, специалисты в области двигателей внутреннего сгорания останутся без работы раньше, чем подвесочники! А если серьезно, то самой совершенной считается пневмоподвеска. Пока ее недостатком является сложность конструкции и цена. Но со временем, если не изобретут ничего нового, то за независимой пневмоподвеской будущее. А еще старайтесь поддерживать подвеску в исправности. Не стоит ездить с пустыми амортизаторами, гнутыми рычагами и пружиной, от которой «всего один виток с краешку отломился».

Пишите в комментариях, какой тип подвески предпочитаете вы и почему.

Разбираемся с подвеской. Зависимая или независимая? Плюсы и минусы

Автомобиль разнообразен настолько, что порой его трудно с чем-то сравнивать. Условия современного мегаполиса и разбитые просёлки, заброшенные лесные просеки и залитая водой грунтовка или участки пустыни – везде он выполняет свою основную задачу – перевозит людей и грузы.

Автомобили должны, как минимум, быть приспособлены для разных условий эксплуатации. Наверно поэтому будет достаточно интересно обратить внимание на те конструктивные особенности, которые позволяют автомобилю работать в настолько различающихся условиях.

Одним из таких элементов конструкции является подвеска.

О подвеске в целом

Подвеска в машине:

• соединяет кузов или раму с колесами;

• обеспечивает нужное движение колес по отношению к раме или кузову и передаёт на них возникающие при движении силы;

• определяет управляемость, а также плавность хода машины, демпфирует часть воспринимаемой нагрузки.

За всю историю автомобиля разработчики создали самые разнообразные виды подвесок, но они могут быть разделены в основном на два больших класса, рассмотренные ниже.

Зависимая

Такой тип подвески достался автомобилю исторически, в наследство от телег и карет. Именно такой она была на первых машинах, такой же оставалась достаточно долгое время. Что она собой представляет, можно видеть на приведённом ниже рисунке:

Как из него видно – это два колеса, соединенные сплошной осью. Другим названием такой конструкции будет мост (передний или задний), и зачастую он включает в себя элементы трансмиссии.

Характерная особенность – положение одного колеса оказывает влияние на другое.

В случае перемещения одного колеса по вертикали, как показано на рисунке, это приводит к изменению площади контакта другого колеса с поверхностью, что влияет на управляемость, особенно на высокой скорости.

Зависимая подвеска может быть выполнена различным образом. В качестве узлов и деталей в ней могут использоваться разнообразные упругие элементы, рессоры (продольные или поперечные), пружины и т.д.

Из фотографии видно – зависимая подвеска отличается достаточно высокой прочностью, что является преимуществом при движении по бездорожью.

Для обеспечения нормальной эксплуатации такая конструкция предусматривает значительный клиренс, а это также считается достоинством при передвижении вне дорог.

Раз уж мы говорим об использовании автомобиля в подобных условиях, нельзя обойти молчанием факт, что зависимая подвеска допускает большие хода, значительно повышающие возможности машины в случае движения по пересеченной местности.

Совет

Таким образом, не вдаваясь в варианты построения зависимой подвески, можно сформулировать ее положительные характеристики:

— простота конструкции;
— прочность;
— дешевизна;
— устойчивость к повреждениям;

— проходимость.

Однако ради объективности необходимо отметить недостатки:

— недостаточная управляемость, особенно при высокой скорости движения;
— незначительный уровень комфорта;

— неинформативное рулевое управление.

Независимая

Что она собой представляет, понятно из рисунка ниже:

Из него ясно видно, что перемещение в вертикальной плоскости одного колеса никоим образом не отражается на положении другого. Это положительно сказывается на контакте колеса с поверхностью и, соответственно, управляемости автомобиля.

В конструкции независимой подвески используются разные элементы – пружины, разнообразные рычаги, торсионы. Существует множество различных вариантов, как может быть выполнена независимая подвеска. Так, один из распространённых ее видов – подвеска Макферсона, а также торсионная.

Тем не менее, несмотря на значительное разнообразие, нельзя не отметить ее особенности. К ним относится меньшее значение неподрессоренной массы.

Это понятие включает в себя суммарную массу всех элементов конструкции, через упругие элементы воздействующую на дорогу. Если у зависимой подвески они достаточно велики, что ухудшает управляемость, то для независимой эта величина значительно меньше.

Длительная ее эксплуатация позволила выявить положительные свойства, к которым относятся:

— хорошая управляемость автомобилем, особенно на высокой скорости;
— высокая информативность при управлении;
— возможность настройки параметров подвески под конкретные условия движения;

— повышенный комфорт при движении

Несомненно, что это все отражается положительно на автомобилях, эксплуатируемых в условиях города и на твердом (асфальтовом) покрытии. Однако не бывает все только хорошо, всегда есть недостатки, и они делают такую подвеску малопригодной для условия бездорожья.

Среди ее недостатков надо отметить:

— короткие ходы подвески;
— достаточно большое число деталей и, как следствие, повышенная вероятность их повреждения в сложных дорожных условиях:
— трудности в полевых условиях ремонта поврежденной подвески;

— высокая стоимость обслуживания и трудность регулировки.

Что и как используется на современных автомобилях

Здесь надо сразу отметить, что разработчики автомобилей в зависимости от их назначения используют самые разные варианты, в том числе комбинируя разнообразные типы подвесок.

Так, УАЗ имеет обе зависимые подвески, но его назначение – преодоление бездорожья, при этом уровень комфорта в нем несравним с предоставляемым обычными паркетниками.

Если в условиях бездорожья он король, то при движении в городе резко теряет все свои преимущества.

Обратите внимание

Нива имеет переднюю независимую подвеску и зависимую заднюю. Это позволяет ей быть более динамичной в городе и на трассе, обеспечивает достаточную проходимость при движении на легком бездорожье.

В то же время наличие дополнительных устройств, таких как межосевая блокировка дифференциала и пониженная передача, позволяет ей хоть и ограниченно, но достаточно свободно передвигаться в сложных дорожных условиях.

Что касается многочисленных кроссоверов и паркетных джипов, то их место обитания – город и асфальтовое покрытие, ну может быть, пикник на опушке в ближайшем пригородном лесу или дорога на дачу. Для преодоления мало-мальски серьезного бездорожья они не пригодны. В этом случае требуется особый вид автомобиля, который раньше назывался вездеход, и УАЗ один из них.

Одним из факторов, ограничивающих использование кроссоверов на бездорожье, является подвеска. Во многом она и определяет, насколько автомобиль пригоден к движению в сложных дорожных условиях.

Созданы и применяются самые различные варианты подвесок, но конструкция каждой из них предполагает использование автомобиля в определенных условиях. Выбирая себе автомобиль, нужно понимать, что нет универсального варианта, способного двигаться, как болид формулы 1, и преодолевать бездорожье, как БТР.

Зависимая или независимая подвеска. Почему автопроизводители не отказываются от балки

Прогресс постепенно стирает разницу между различными конструктивными решениями. Достаточный уровень комфорта и безопасности водителю обеспечен в любом случае.

Но характер автомобилей во многом все равно зависит именно от того, как реализованы те или иные узлы.

Сегодня разговор пойдет о сравнении независимой многорычажной и полузависимой подвески, так называемой подвески со скручиваемой балкой, и об области применения различных технических решений.

Подвески автомобилей бывают зависимые и независимые. Но в отношении одной из самых массовых конструкций классификация начинает сбоить.

Важно

Подвеска со скручиваемой балкой в спецификациях на любой автомобиль указывается как независимая, но ее второе название — полузависимая — подсказывает: что-­то тут не так.

Порой встречается мнение, что это не настоящая независимая подвеска и что она априори уступает настоящим независимым по комфорту и управляемости. Попробуем разобраться, в чем дело.

К середине XX века практика автомобилестроения смогла сформулировать основные требования к эластокинематике подвесок не­управляемых колес. Во‑первых, требовалось минимальное изменение колеи при ходах сжатия и отбоя.

Также при ходе подвески продольные углы установки подвески должны были оставаться неизменными или меняться по заданному конструктором правилу (обычно требовалось отрицательное схождение при любом ходе).

И при ходе сжатия развал относительно уровня поверхности должен оставаться неизменным либо меняться в сторону отрицательного.

Самая распространенная на тот момент зависимая подвеска задних колес обеспечивала только постоянный нулевой угол развала, а углы схождения менялись по сложному правилу в зависимости от конструкции крепления моста.

На неровностях и при движении по дорогам со сложным профилем она не давала оптимального пятна сцепления, вызывая перекосы оси с изменением колеи.

И к тому же неподрессоренные массы при зависимой подвеске ведущих колес были слишком велики, а подвеска типа «Де Дион» при меньшей неподрессоренной массе занимала избыточный объем.

На Smart используется хитрая схема задней подвески типа «Де Дион». Только она смогла обеспечить необходимую устойчивость и комфорт при столь компактных габаритах

Совет

Независимые подвески обеспечивали намного лучшее использование внутреннего объема машин, но не все они выдавали оптимальное изменение геометрии подвески на ходу.

Такие конструктивно простые варианты, как подвеска на продольных рычагах и подвеска с качающимся рычагом, оказались по эластокинематике даже хуже зависимой подвески.

А очень распространенный в передних подвесках макферсон для задней подходит плохо.

У подвески на продольных рычагах угол развала при крене машины увеличивался, что ухудшало сцепление нагруженного колеса в повороте, а схождение оставалось практически неизменным, с минимальным положительным значением за счет податливости элементов подвески.

Подвеска с качающимся поперечным рычагом, как на ЗАЗе, вообще оказалась откровенно опасной: развал не просто изменялся при ходе сжатия, он менялся в очень широких пределах в зависимости от нагрузки машины.

И схождение у этого типа подвески также сильно менялось в процессе движения, причем не в оптимальную сторону.

Более конструктивно удачными оказались два варианта исполнения задней подвески. Наиболее совершенная по кинематике — подвеска на двойных поперечных рычагах. Подвеска на диагональных рычагах заметно ей уступала по характеристикам, но зато конструктивно была значительно проще и надежнее.

Подвеска с диагональным рычагом по конструкции максимально проста. Один рычаг установлен под углом 15–25 градусов к оси движения машины.

За счет поворота оси рычага в двух плоскостях можно задать почти оптимальные параметры изменения геометрии подвески в небольшом диапазоне ходов сжатия. А если применять дополнительную реактивную тягу для изменения развала, то кинематика становится еще лучше.

Обратите внимание

Так делали, например, на BMW 80‑х до E34 включительно. И при этом все максимально просто и технологично, всего два несущих сайлент­блока, цена и объем конструкции — минимальные.

Подвеска на двойных поперечных рычагах была более сложной и объемной. И к тому же — до массового внедрения надежных сайлент­блоков и шаровых шарниров — еще и не особенно надежной и требовательной в обслуживании.

Но в спорте ее возможности сразу оценили по достоинству. Этот тип подвески позволяет задать кинематику движения колеса с большой точностью.

Можно «запрограммировать» любое поведение подвески в зависимости от хода сжатия и направления приложения нагрузки за счет эластокинематики упругих элементов и геометрии рычагов.

Многорычажная подвеска — результат эволюции этих двух вариантов подвесок. Классическая многорычажная подвеска — это, например, задняя подвеска Mercedes в кузове W201, которая применялась компанией на протяжении почти 20 лет. Пять рычагов подвески задают сложную траекторию движения колеса, позволяя придать заднеприводной машине оптимальную управляемость.

Четыре рычага геометрически соответствуют двум сдвоенным рычагам подвески на двойных поперечных рычагах, а еще один помогает программировать эластокинематику. Другой очень распространенный вариант многорычажной подвески эволюционно восходит к подвеске на диагональном рычаге.

Тут рычагов может быть меньше — всего три. Несущий диагональный рычаг дополнен двумя или более поперечными рычагами. Эта конструкция тоже позволяет задать сложную кинематику движения колеса в любых условиях.

Оба варианта подвесок обеспечивают отличные возможности по настройке управляемости для машин.

Четырехрычажная подвеска

Важно

Пятирычажные подвески применяются в основном на заднеприводных машинах, требования к подвеске у которых выше, а трехрычажные — как правило, на переднеприводных. Но исключений хватает: так, на машинах BMW часто используют варианты, основанные на диагональном несущем рычаге именно с тремя рычагами. И вряд ли кто скажет, что у BMW в кузове E46 управляемость не отличная.

Подвеска со скручиваемой балкой появилась на машинах VW Golf в далеком 1974 году как вариант самой недорогой независимой подвески.

Конструктивно это почти неразрезной мост, но даже лучше, потому что это единая деталь, которая мало того что обеспечивает независимые ходы подвески, но и сама по себе является стабилизатором поперечной устойчивости и направляющей конструкцией. Практически инженерный шедевр.

Основная особенность этого типа подвески в том, что тут сама балка, которая служит и торсионом, и рычагами, в сборе имеет высокую степень податливости. Другими словами, она гибкая. И в зависимости от расположения точек крепления, поперечной скручиваемой балки, жесткости продольных рычагов и положения опор пружин и амортизаторов можно задавать эластокинематику в широких пределах.

Балочная подвеска Ford Fiesta

Чистая кинематика подвески далеко не идеальна. При ходе сжатия большинство конструктивных вариантов подвески изменяют развал в сторону отрицательного, что неплохо, но схождение остается неизменным.

На помощь приходит такая особенность, как податливость рычагов на кручение относительно точек крепления подвески и расположения их оси вращения.

И получается, что по возможностям задать изменение углов установки колес этот тип подвески приближается к многорычажным. Вот только есть два существенных «но».

У многорычажных подвесок рычаги условно жесткие, эластичными являются только их сайлент­блоки. И кинематика подвески зависит в основном от взаимного расположения элементов. У подвески со скручиваемой балкой конструкция гибкая, что делает возможным задавать кинематику движения колес. Такая конструкция работоспособ­на в сравнительно небольшом диапазоне изменения нагрузки и перегрузок.

При увеличении массы кузова автомобиля или полезной нагрузки становится все сложнее обеспечить требуемую эластокинематику балки.

Совет

Дополнительный негативный фактор — еще одна особенность конструкции: поперечная часть балки является одновременно и стабилизатором поперечной устойчивости, задающей коэффициент независимости подвески, и конструктивным элементом, определяющим поперечную жесткость конструкции.

Иными словами, с ростом массы сложно оптимизировать разумное соотношение между угловой жесткостью балки и податливостью рычагов в поперечном направлении. Сохранить простоту подвески в таких условиях непросто. Пока единственным недорогим способом увеличить нагрузку или улучшить комфорт остается установка механизма Уатта, частично разгружающего рычаг от поперечных сил.

Для машин до С и даже D‑класса включительно получается неплохая альтернатива многорычажной подвеске, не сильно уступающая ей по кинематике, а значит, и управляемости, зато куда более простая и дешевая.

Но с ростом массы автомобиля все более серьезными становятся компромиссы между комфортом и управляемостью.

На данный момент граница применяемости и обоснованной востребованности у легковушек проходит где-­то на границе С‑класса.

Подпишитесь на наш канал в Яндекс.Дзен
