Датчик включения вентилятора на lada kalina и priora: описание, поломки и их устранение

Почему не работает датчик включения вентилятора на Калине и Приоре и что с этим делать?

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться.

На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога.

Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

Первая причина — неработоспособность термостата. Такая проблема является одной из самых сложных, при ее появлении вентилятор будет срабатывать неправильно. Чтобы убедиться в том, что термостат рабочий, нужно будет потрогать нижний шланг — если он холодный, то устройство действительно вышло из строя. Вообще, для Калины поломка термостата — явление достаточно распространенное.

В том случае, если термостат рабочий, то необходимо произвести диагностику предохранительных элементов. Также следует проверить и состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки блока. В случае с Калиной блок расположен под приборной панелью, вас интересует предохранительный элемент 3, его емкость составляет 50 ампер. Если предохранитель рабочий, то нужно произвести диагностику реле вентилятора, оно маркируется цифрой 1.
В том случае, если эти элементы рабочие, то придется снимать блок управления вентилятором — для этого отодвиньте воздуховод и, используя гаечный ключ на 10, открутите его крепление. На блоке должны быть два реле, их следует проверить.

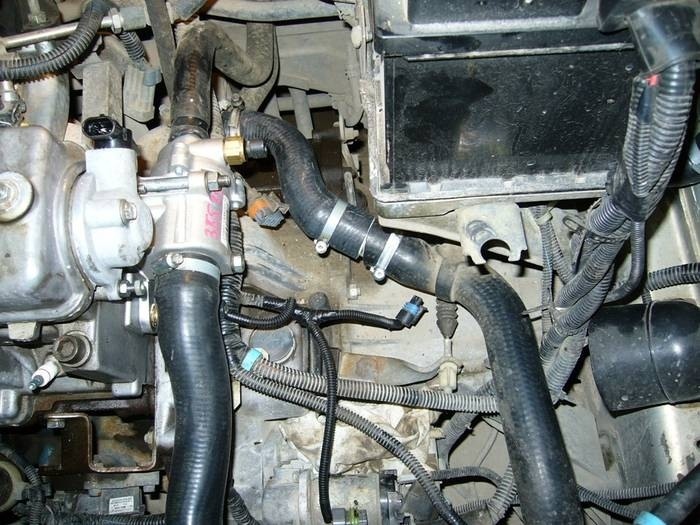

Также не лишним будет залезть в моторный отсек и прозвонить контакты непосредственно вентилятора. Проблема может заключаться в обрыве, переломе проводки, окислении контактов, а также в перегоревшей обмотки внутри устройства. Проблемы с проводами и контактами решаются без проблем — плохая проводка меняется, а контакты зачищаются. Но если проблема кроется в обмотке, то устройство придется полностью менять.

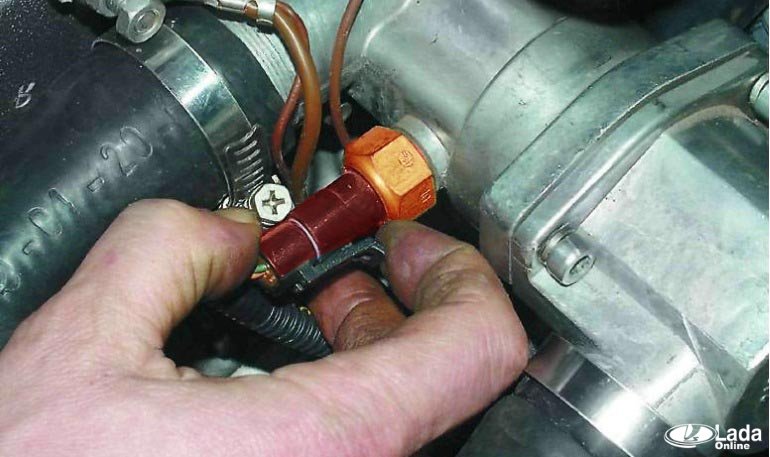

Также проблема может крыться непосредственно в самом датчике. Для запуска вентилирующего узла необходимо будет сбросить клеммы с устройства. Диагностика контроллера производится путем демонтажа термостата и помещения его в емкость с горячей водой — термостат в этот момент должен открыться.

Еще одна причина, которая случается достаточно редко, это обрыв в цепи. Такую проблему можно диагностировать с помощью мультиметра — оборвавшиеся провода подлежат замене (автор видео о диагностике регулятора своими руками — Дмитрий Мазницын).

Ремонт неисправностей своими руками

О решении таких проблем, как неработоспособность предохранителей или самого датчика, мы рассказывать не будем. Здесь все и так просто — вышедшие из строя элементы извлекаются из мест установки и меняются на новые.

Отдельно нужно выделить замену вентилирующего узла — об этом читайте ниже:

Чтобы в процессе ремонта вам не пришлось демонтировать радиатор, делайте все аккуратно, поскольку есть вероятность повреждения других элементов.

Откройте капот и отключите аккумулятор. Произведите демонтаж воздушного фильтра.

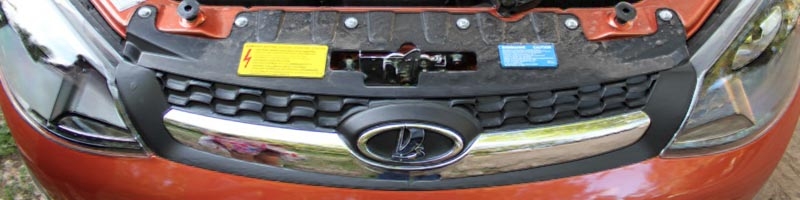

Сделав это, вы можете демонтировать решетку радиаторного устройства.

Далее, необходимо будет выкрутить верхние крепления оптики — правого и левого фонарей.

Используя гаечный ключ на 10 (удобнее будет взять ключ-головку), вам необходимо будет произвести снятие верхней фронтальной панели.

После того, как эти действия будут выполнены, нужно будет отключить штекеры, которые подводятся к вентилирующему узлу. Сделав это, провода можно немного скрутить.

Далее, при помощи гаечного ключа нужно будет открутить четыре винта, которые фиксируют устройство, подлежащее замене. На фотографии стрелками отмечены винты, которые фиксируют узел, их необходимо будет открутить.

Только после того, как узел будет освобожден, его необходимо будет демонтировать и заменить на новый. После снятия на всякий случай очистите сами разъемы, чтобы в будущем вас не беспокоила проблема плохого контакта. Дальнейшая сборка системы и установка всех элементов производится в обратной последовательности.

1. Демонтируйте воздушный фильтр.2. Открутите болты крепления, отмеченные стрелками.

Видео «Как правильно произвести замену термостата на Ладе Калине?»

Если проблема неработающего датчика в автомобиле Лада Калина кроется в выходе из строя термостата, то этот узел также надо будет поменять, подробная инструкция по замене в домашних условиях представлена ниже (автор ролика — Алексей Голубков).

 Загрузка …

Вентилятор охлаждения Приоры

Вентилятор охлаждения Приоры это важнейший элемент системы поддержания рабочей температуры в двигателе автомобиля. Он обеспечивает быстрое охлаждение ребер радиатора, которые остужают содержащуюся в системе жидкость. Интенсивность работы устройства зависит от показаний датчика температуры двигателя.

При достижении критической отметки тепловыделения, показания передаются в ЭБУ, который и задействует работу лопастей до момента достижения безопасной, рабочей температуры.

Достаточно часто элемент системы охлаждения по той или иной причине выходит из стоя, что чревато пагубными последствиями для работы двигателя автомобиля.

Конструкция вентилятора охлаждения на Приоре

С конструктивной точки зрения изделие достаточно простое и состоит из следующих элементов:

• электропривода;
• пластиковых лопастей;
• реле отвечающего за включение или выключение;
• соединительных проводов.

Электрический привод запитывается от аккумуляторной батареи и задействуется в зависимости от температуры охлаждающей жидкости.

Основные виды поломок

Существует две довольно распространенные неисправности: Когда вентилятор охлаждения приоры не включается в необходимый момент. Устройство постоянно работает, несмотря на невысокий нагрев ДВС.

В первой ситуации можно говорить о технических поломках самого устройства либо выходе из строя предохранителя или реле. Во втором случае с большой вероятностью можно говорить о том, что причиной такого поведения является неисправный термодатчик.

Выявление причин неполадок и их устранение
Причинами, способствующими ненадлежащей работе узла являются:

Выход из строя реле вентилятора охлаждения приоры. Такая проблема диагностируется обычной подменой неисправной детали на заведомо рабочую.

Второй довольно распространенной причиной можно назвать проблемы связанные с самим электродвигателем. При его неисправности ротор перестает вращать крыльчатку. Работоспособность узла можно легко проверить. При помощи двух проводов его необходимо напрямую подключить непосредственно к аккумулятору. Если лопасти не крутятся, значит, элемент подлежит замене, либо ремонту. Для проведения технических работ, глубокой диагностики электродвигателя, лучше всего воспользоваться схемой.

Третьей причиной является датчик температуры. Его поломки и ненадлежащая работа — достаточно распространенное явление. Определить неисправность, возможно прибегнув к следующему способу. Отсоедините от датчика два контактных провода и соедините их между собой. Если электропривод начнет раскручиваться, это говорит о том, что датчик имеет неисправности.

Повреждение или нарушение в цепи питания. В данном случае речь идет о банальном обрыве проводки, отсутствии массы. Для диагностики рекомендуется использовать мультиметр.

Неисправность, связанная с работой термостата.

Окисление и повреждение контактной фишки подключаемой непосредственно к вентилятору. В данной ситуации необходимо произвести тщательный осмотр места соединения разъема, его контакты. В случае обнаружения признаков окисления – произвести зачистку.

Перегорание предохранителя на вентилятор охлаждения Приора. Его выгорание происходит в результате подачи через бортовую сеть повышенного напряжения. Замена происходит легко и не вызывает усилий и материальных затрат.

Замена электродвигателя вентилятора Приоры

Для выполнения работ вам понадобятся инструменты: ключ на «10», отвертка с плоским концом.
Процесс снятия и установки элемента представляет собой следующие мероприятия:

Как обычно, перед началом работ с электрикой отсоединяем минусовую клемму от АКБ.

Для того чтобы процессу ничего не препятствовало, демонтируйте воздушный фильтр.

Теперь необходимо найти и разъединить контактную фишку (разъем) от электровентилятора.

С левой стороны при помощи ключа выверните два болта кожуха.

Открутите две гайки снизу и сверху.

Аккуратно демонтируйте узел в сборе.

Установку нового, исправного устройства производите в обратной последовательности процессу снятия.

Заключение
Теперь в большинстве ситуаций, когда не работает вентилятор охлаждения приоры, вы можете выявить причины неполадок, а при необходимости самостоятельно устранить их.

Лада Калина вентилятор охлаждения не включается и не работает

Многим владельцам Лада Калина знакома ситуация, когда вентилятор охлаждения не сработал, когда ему необходимо было включиться. Это создает дискомфорт и через каждый 5 минут приходится останавливаться и ждать пока двигатель остынет. В зимнее время, когда мороз выше 10 градусов – это не заметно, а вот в весенне-летний период – это просто катастрофа, особенно если нужно ездить по городу.

На видео не включается вентилятор на Лада Калина.

Но, большинство владельцев не может самостоятельно диагностировать и устранить неисправность, особенно, если это надо сделать в пути. Поэтому и пользуются услугами эвакуаторов и прочих аварийных автомобильных служб.

Основные причины по которым вентилятор охлаждения радиатора не работает

Рассмотрим основные варианты и места, где нужно искать неисправности:

Термостат.

Термостат демонтирован с Лада Калина

Если он вышел со строя – это и есть причина того, почему верно не срабатывает вентилятор охлаждения. Чтобы диагностировать данную неисправность стоит потрогать нижний патрубок. Если он холодный, то термостат умер. Многие автовладельцы Калины привыкли к такому явлению, поскольку он выходит со строя часто, и возят с собой запасной.

Если это не термостат, то следующим этапом становятся предохранители. Нужно удостовериться, что они рабочие и все контроллеры тоже. Самый простой способ – это прозвонить их при помощи тестера или омметра. Схема предохранителей лежит здесь.

Блок реле и предохранителей

Если же предохранитель живой, то придется демонтировать дополнительный блок управления вентилятором. Для этого, стоит отодвинуть воздуховод теплого воздуха и ключом на 10 выкрутить крепления блока. Теперь можно свободно его достать. На нем есть два реле, которые отвечают за включение вентилятора и за высокие обороты. Диагностируем оба.

Теперь, можно перейти к самому мрачному варианту – лезем под капот и «прозваниваем» провода контакта самого вентилятора. Конечно, может быть перелом или обрыв провода, но нет ничего худшего, чем сгоревшая обмотка внутри вентилятора. Скорее всего вентилятор в данном случае пойдёт под замену.

Еще одной причиной не срабатывания включения вентилятора может быть сломавшийся датчик термостата. Для того, чтобы вентилятор запустился в аварийном режиме придется скинуть с него разъемы. Проверить датчик можно сняв термостат, и опустить его в кастрюлю с горячей водой, термостат должен открыться.

Последней причиной, по которой может не срабатывать вентилятор является обрыв в самой цепи включения.

Электрическая схема работы вентилятора охлаждения

Диагностика и ремонт возможных неисправностей

Для осуществления ремонта придется заменить неисправные детали.

Замена термостата

Для смены термостата нужно будет слить охлаждающую жидкость, скинуть патрубки входящие и выходящие. Затем, открутить крышку и заменить термостат.

Замена вентилятора

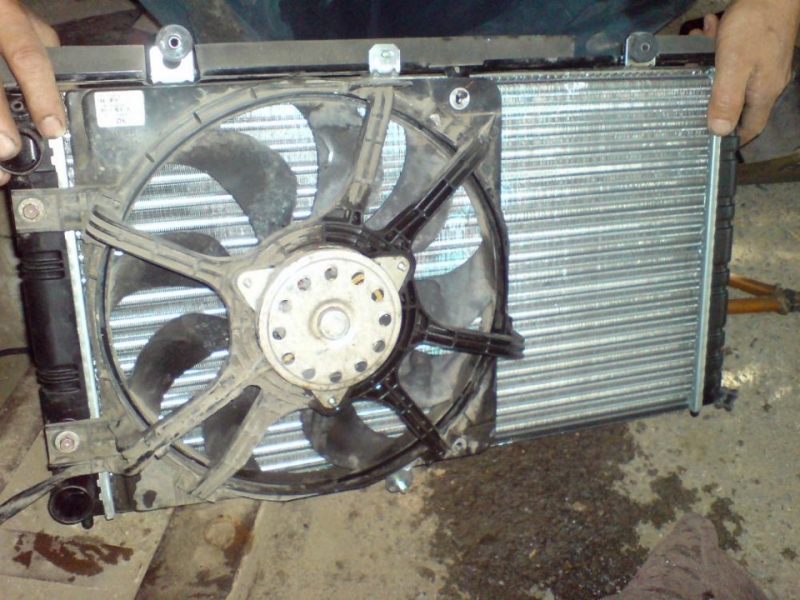

Внешний вид нового вентилятора охлаждения радиатора

Для замены вентилятора на Калине дело не быстрое и требует некоторого времени. Итак, рассмотрим, как заменить вентилятор охлаждения Лада Калина своими руками.

Для того, чтобы не снимать радиатор все делаем с придельной аккуратностью, чтобы не повредить другие детали.

Снимаем воздушный фильтр.

Снимаем воздушный фильтр

Демонтируем решетку радиатора.

Затем, потребуется открутить верхние крепления фар, левой и правой.

При помощи головки на 10, демонтируем верхнюю фронтальную панель.

Далее, отключаем разъемы, подводящие к вентилятору, и немного скручиваем провода.

Откручиваем 4 болта крепления вентилятора.

Стрелками указаны болты крепления вентилятора охлаждения

Когда он полностью освободился, стоит аккуратно его вытащить.

Монтаж проводится в обратной последовательности.

Замена реле и предохранителей

Замена реле и предохранителей проводится достаточно легко. Нужно вынуть сгоревшие, и заменить на новые, которые были куплены согласно маркировке на них.

Усовершенствования

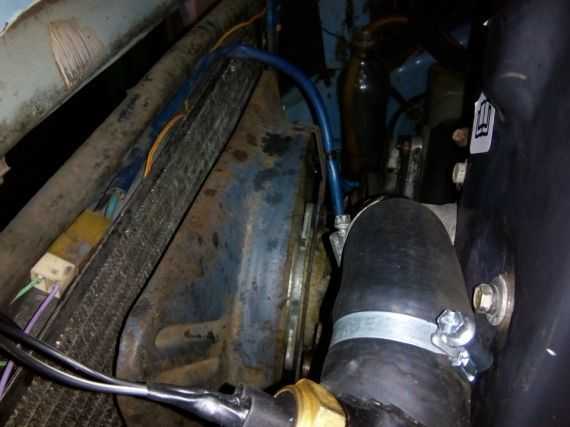

Также, можно модернизировать систему охлаждения, что предотвратит риск «застрять» посреди города или трассы. Для этого необходимо установить более надежный термостат. Некоторые автовладельцы рекомендуют переделать заводскую систему и смонтировать 6-отверстный термостат, а также поставить дополнительный печной кран с еще 1 помпой.

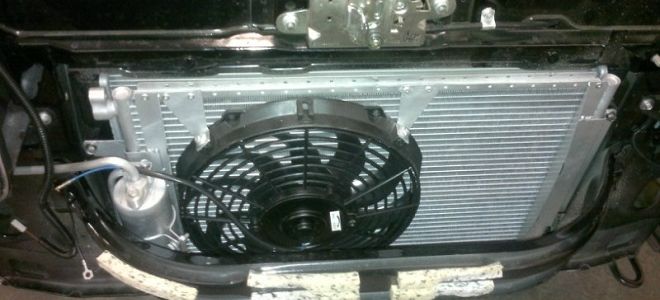

Второй вариант модернизации является установка спортивного вентилятора с отдельным контроллером, который будет показывать работоспособность этой системы. Хотя придется внести некоторые конструктивные изменения в электросхему автомобиля.

Для того, чтобы уменьшить риск столкновения с такой проблемой можно вывести на панель приборов дополнительную кнопку принудительного включения вентилятора охлаждения на Лада Калина. Для этого, параллельно пускаются провода и при необходимости, или в случаи поломки термостата – вентилятор можно запустить принудительно.

Выводы

При выходе со строя вентилятора охлаждения Лада Калина, стоит незамедлительно найти причину и устранить ее. Если автомобиль «закипит», то это может привести к фатальным последствиям. В лучшем случае – пробой прокладки, а в худшем – прогиб головки блока, что приведет к принудительной ее замене. Так, что за данным узлом стоит следить и проводить диагностику регулярно.

Видео перегрева двигателя на Лада Калина из-за того, что вентилятор охлаждения не включился

Почему не работает вентилятор охлаждения на Калине

Вентилятор радиатора служит для принудительного охлаждения радиатора двигателя, при его перегреве. Когда автомобиль находится в движении, радиатор охлаждается за счет встречного воздушного потока.

На малых скоростях, или когда машина просто стоит, радиатор не в силах самостоятельно охлаждать жидкость, поэтому при достижении ней определенной температуры (101-105 градусов) срабатывает датчик, тем самым передавая соответствующий сигнал на контроллер.

Последний анализирует поступившую информацию и включает вентилятор.

Сам вентилятор представляет собой конструкцию, состоящую из кожуха (корпуса) с встраиваемым электрическим двигателем с крыльчаткой. Вентилятор крепится к внутренней стороне радиатора охлаждения.

Неисправности вентилятора охлаждения

Причинами несрабатывания вентилятора могут быть:

• неисправный датчик температуры;
• выход из строя реле или предохранителя вентилятора;
• обрыв электропроводки или отсутствие контакта в разъемах;
• неисправный электродвигатель вентилятора.

Как найти причину

Начните проверку с электродвигателя. Для этого отсоедините от него электрические провода, и подключите его напрямую к аккумулятору, соблюдая полярность. Если вентилятор не включился – проблема именно в нем. Если же он заработал, нужно искать другую причину.

Проверьте все контакты на разъемах, а после реле и предохранитель. Они расположены в дополнительном монтажном блоке, который находится справа от панели приборов возле нижнего воздуховода печки.

Предохранитель (50 А) можно проверить тестером, реле лучше взять заведомо рабочее, и установить его в соответствующее гнездо. Если проблема не решилась, идем дальше.

Проверяем датчик температуры. Для этого прогрейте двигатель до рабочей температуры, заглушите его и отключите датчик. Он расположен сверху на корпусе термостата. При отключенном датчике контроллер самостоятельно должен запустить вентилятор на постоянную работу.

Заведите двигатель и дождитесь, пока включится вентилятор. Если температура охлаждающей жидкости достигла критического показателя, а вентилятор не включился, нужно искать обрыв в электропроводке.

Нужно ли менять вентилятор

Если вы установили, что проблема в самом вентиляторе, вернее в его электродвигателе, можно попытаться его отремонтировать. Чаще всего он перестает работать из-за выхода из строя щеток, или же из-за проблем с подшипниками ротора. Реже приходит в негодность коллектор или возникает обрыв в обмотке.

В случае если вентилятор не подлежит ремонту, его нужно заменить.

Ни в коем случае не следует ездить на автомобиле с неработающим вентилятором. Перегрев двигателя неминуемо приведет к разрушению резиновых шлангов системы охлаждения, прокладок, а также грозит выходом из строя деталей поршневой группы.

Цена вентилятора охлаждения и стоимость работ по его замене

Цены на вентилятор охлаждения на Лада Калина (электродвигатель с крыльчаткой) варьируются в пределах 1500-2500 рублей. Замена этого узла на станции техобслуживания обойдется в 300-400 рублей.

Покупая новый вентилятор, обратите внимание на его изготовителя и каталожный номер. Эта деталь может иметь следующие номера:

• 1118-1308008;
• 1118-1300025;
• 21230-1300025-00;
• 2123-1300025 (с двумя моторами для Калины 2123);
• MOD285 (марки BM);
• BMMOD285 (марки Pilenga).

Замена вентилятора охлаждения Лада Калина

Для замены вентилятора охлаждения необязательно обращаться на станцию техобслуживания. Сделать это без особого труда можно и своими силами.

Необходимые инструменты:

• головка с трещоткой или накидной ключ на 10;
• накидной или рожковый ключ на 8;
• отвертка с крестовой битой;
• пассатижи.

Порядок работ

Установите автомобиль на ровной площадке.

Поднимите капот, отключите провод «массы» от аккумулятора.

Ключом на 10 отверните два болта крепления воздушного фильтра.

Отключите разъем датчика массового расхода воздуха, нажав на фиксатор.

Отключите разъем клапана продувки, расположенный на корпусе воздушного фильтра.

Открутив отверткой болт хомута фиксации воздуховода, снимите гофру.

Открутите 4 самореза, фиксирующих крышку воздушного фильтра.

Снимите крышку, извлеките фильтрующий элемент.

Открутите ключом на 8 гайку крепления воздухозаборника, и демонтируйте его.

Ключом на 10 отверните две гайки крепления кожуха вентилятора справа по ходу движения автомобиля, а после ключом на 8 две гайки слева.

Рассоедините разъем питания вентилятора.

Аккуратно, чтобы не повредить ламели радиатора, извлеките вентилятор вместе с корпусом.

Ключом на 10 открутите 3 болта крепления электродвигателя, и выньте его из корпуса.

Установите на его место новый электродвигатель с крыльчаткой.

Кожух в сборе с вентилятором прикрутите к радиатору.

Подключите его разъем.

Остальные монтажные работы проведите в обратном порядке.

Заключение

Осуществив замену вентилятора охлаждения, проверьте его работоспособность. Запустите двигатель и прогрейте его до включения вентилятора. На это может потребоваться от 3 до 5 минут.

При включении вентилятора, не глушите двигатель сразу, дождитесь, пока вентилятор отключится.

Как заменить датчик охлаждающей жидкости ЭБУ на автомобиле LADA Priora

Опять «Приора» стоит в пробке на светофоре. Это самый неприятный момент для системы охлаждения.

Во время движения встречный поток, проходящего через радиатор воздуха прилично снимает температурную нагрузку. При работе на холостых оборотах этой помощи нет. Вся надежда на включение вентилятора радиатора.

А это зависит от датчика температуры охлаждающей жидкости (ДТОЖ) для ЭБУ (электронный блок управления).

Принцип охлаждения системы на «Приоре»

Как и на всяком другом автомобиле система охлаждения «Приоры» построена на циркуляции жидкости через радиатор. Температура снижается за счёт обдува. Работает два вида обдува:

Естественный.

Принудительный.

Первый, понятное дело, создаётся во время движения машины на крейсерской скорости. А вот второй, это включение вентилятора в момент сильного нагревания. Он работает по следующей схеме:

• Ток поступает на обмотку вентилятора постоянно через «+».
• «Минусовой контакт идёт к реле управляемому ЭБУ.
• Блок включает реле на «массу» по сигналу своего датчика ДТОЖ.

Внимание! На «Приоре» установлены два датчика температуры охлаждающей жидкости! Один информирует управляющий компьютер, а другой только двигает стрелку на панели приборов. Это абсолютно разные устройства.

Рабочая температура «инжекторных» автомобилей выше чем у карбюраторных. Она равняется 102—105 градусам. Обычная вода при таком нагреве закипает. Поэтому можно использовать исключительно тосол или антифриз, имеющие точку кипения порядка 115 градусов. Этим и определяется важность электронной составляющей системы охлаждения.

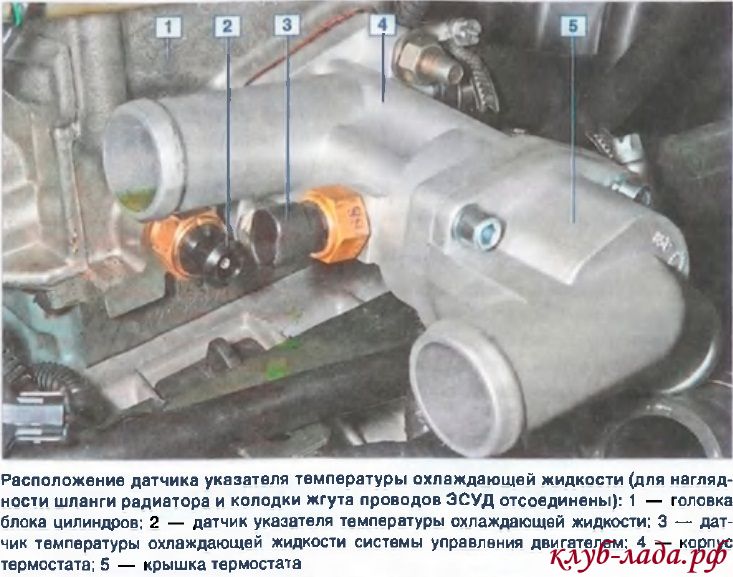

В каком месте установлен датчик охлаждающей жидкости для ЭБУ на «Приоре»

Блоку управления «Приоры» необходима самая точная и актуальная информация о температуре двигателя. Это и является главным критерием выбора для установки датчиков.

Поэтому температурные, установлены в районе самой рубашки охлаждения мотора. Они находятся практически рядом.

Только датчик панели ввёрнут в блок, а для компьютера, врезан в корпус металлического термостата, установленного на головке блока цилиндров.

Важно! Датчик для ЭБУ имеет двухконтактный вход, в отличие от одноконтактного устройства указателя для панели приборов.

На приведённом фото можно хорошо рассмотреть оба.

Проверка ДТОЖ для ЭБУ «Приоры»

Как и всякое устройство, входящее в систему управления мотором через компьютер, этот датчик температуры, в случае выхода из строя в первую очередь зажигает тревожную лампу «Чек энджер» на панели приборов. Одно немаловажное уточнение, компьютер имеет встроенную аварийную

 программу. Это значит, что если ДТОЖ вышел из строя, то ЭБУ принудительно включит вентилятор радиатора в постоянный режим работы. Итак, признаки неправильной работы системы охлаждения:

•  Включения лампы «Чек».
• Постоянная работа вентилятора «Приоры».
• Высокая температура двигателя на панели.

Нужно помнить, что в случае появления сигнала на панели, необходимо срочно ехать на компьютерную диагностику ЭБУ. Это позволит абсолютно точно установить причину неисправности.

То есть, по сути, не существует сторонних способов проверки этих устройств. Ведь и «+» и «минус» их, соединены с ЭБУ. Только диагностика. А это работа для хорошего диагноста.

Как проводят замену испорченного ДТОЖ для ЭБУ

Это лучше делать на остывшем моторе. Хотя специалисты автосервиса и могут, показав чудеса ловкости провести эту операцию на машине, только что заехавшей к ним, рядовому водителю делать этого не стоит.

Итак, дождаться остывания мотора до приемлемой температуры. Приготовить тряпку или ветошь. Демонтировать корпус воздушного фильтра. Это делается с помощью фигурной отвёртки. Ослабить хомут и снять воздуховод. Отключить жгут и вынуть корпус с резиновыми подушками.

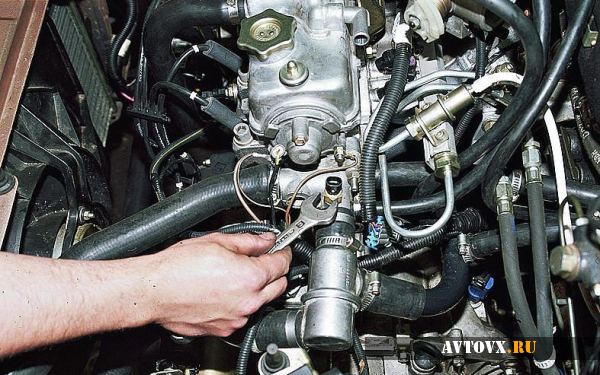

Снять разъём с датчика. Подстелить на кожух сцепления, под ним, ветошь. Приготовить новый. Быстро выкрутить ключом на 19 нерабочий датчик температуры и вставить новый. Хорошо затянуть. Ни в коем случае не откручивать перед процедурой крышку бачка для ОЖ.

Тогда потери тосола (антифриза) будут минимальными.

Ну и далее собрать всё на место. Проверить уровень ОЖ и завести мотор. Когда сработает вентилятор, работу можно считать оконченной.
Тематическое видео по замене датчика температуры для ЭБУ на «Приоре».

Вентилятор охлаждения радиатора Лада Калина

Владельцы популярных моделей Лада Калина часто сталкиваются с обстоятельствами, когда не включается вентилятор охлаждения.

Такая ситуация заставляет водителя периодически останавливаться с целью давать двигателю возможность остывать.

Если неисправность происходит в морозное время, то на функционале системы она почти не отражается, а вот в теплый период существенно сдерживает автомобиль LADA Kalina от беспроблемного перемещения.

Большинство обладателей Лада Калина не в состоянии самостоятельно диагностировать причины, почему не включается вентилятор охлаждения, и тем более их устранить. Им на помощь с радостью приходят эвакуаторы и сервисы, а также схема включения.

Причины отказа вентилятора

Здесь укажем наиболее вероятные места в контуре охлаждения, к которым следует пристально присмотреться, если не включается вентилятор охлаждения.

Термостат. При выходе из строя указанного изделия вентилятор также начинает напоминать о себе сбоями и некорректным включением. Для диагностирования термостата потребуется на разогретом моторе прикоснуться к отводящему патрубку (расположен внизу) радиатора LADA Kalina. Если этот шланг прогрет, то узел в норме, когда холодный – констатируем неисправность термостата. Поскольку деталь способна весьма часто «радовать» своей поломкой, рекомендуется возить с собой запасное изделие. Замена не является сложной операцией. Для ее выполнения потребуется предварительно слить жидкость из контура.

Предохранитель и реле включения. Эти элементы электрической цепи также способны на частый выход из строя. Пользуясь схемой расположения плавких вставок, отыскиваем потребный предохранитель в монтажном блоке, извлекаем его и проверяем на предмет перегорания рабочего «волоска». Блок с этими элементами располагается внутри салона под приборной панелью. Для защиты цепи вентилятора применяется вставка с максимумом силы тока, равным 50 А. Номер предохранителя – «3».

Реле, отвечающее за работу рассматриваемого узла, значится под номером «1».

Дополнительный модуль управления функционалом вентилятора. Для его извлечения потребуется демонтировать воздуховод подачи теплой воздушной струи и с привлечением ключа на «10» вывинтить крепеж. Достав блок, обнаруживаем пару реле включения, отвечающих за «команду» на включение и максимальные обороты. Оба элемента подлежать диагностированию с помощью тестера.

Переходим к электрической коммутации вентилятора. Тем же прибором выполняем проверку проводных магистралей узла. Если обнаруживаем обрыв, то провод заменяем новым с аналогичным сечением.

Обмотка вентилятора. Здесь владельца Лада Калина постигает уныние, поскольку при такой неисправности весьма вероятен вариант замены, что не дешево.

Датчик включения устройства. Если он неисправен, то вентилятор не активируется, тем самым вызывая риск перегрева силовой установки.

Как заменить вентилятор в Калине?

Процесс замены, если не включается вентилятор охлаждения, является достаточно хлопотным делом, на что оказывает влияние стесненность свободного пространства для совершения манипуляций. Итак, приступаем.

1. Здесь необходимо избежать потребности в снятии радиатора, что предполагает слив жидкости и затрачивает больше времени.

2. Демонтируем корпус фильтрующего элемента системы впуска воздуха.

3. Снимаем переднюю решетку.

4. Откручиваем крепеж обоих головных светотехнических устройств.

5. Применяем головку на «10», посредством которой осуществляем откручивание крепежа верхней фронтальной панели.

6. Теперь потребуется отключить разъемы, которые служат для коммутации электрического модуля вентилятора с бортовой сетью. Провода отводим в сторону для исключения помех.

7. Рамка вентилятора закреплена посредством 4-х болтов, которые необходимо открутить.

8. Извлечение вентилятора совершаем с особой аккуратностью, дабы не повредить расположенные рядом компоненты подкапотной зоны.

Установка устройства предполагает совершение манипуляций по обратному алгоритму.

Меняем реле и плавкие вставки

Эти защитные и управляющие цепью питания вентилятора компоненты заменить достаточно легко. Из посадочного гнезда извлекаем сгоревший элемент и устанавливаем новый аналог. Здесь удобно пользоваться подходящим пинцетом.

Усовершенствования вентилятора Калины

В Лада Калина контур охлаждения можно подвергнуть модернизации, что существенно снизит риск вынужденной остановки в связи с выходом из строя одного из компонентов системы. Первоочередной мерой является установка более надежного термостата. Некоторые владельцы LADA Kalina монтируют 6-отверстный узел, а также дополняют контур вторым печным краном с установкой еще одной помпы.

В качестве второго варианта усовершенствования фигурирует монтаж вентилятора «спортивной» версии. Это изделие наделено собственным контроллером, способным показывать функционирование системы. Здесь без внесения определенных корректив в электрическую схему просто не обойтись.

Также не лишней будет установка дополнительной кнопки принудительной активации вентилятора. Чаще всего ее располагают на панели.

Подведем итоги

Если в Лада Калина произошел отказ в работе вентилятора контура охлаждения, то такую неисправность можно устранить в самостоятельном режиме.

Мы рассмотрели практически весь перечень причин, способных спровоцировать неисправность, а также привели алгоритм действий по замене узла.

Применяйте наш материал в качестве инструкции к действию и склоняйтесь к периодическим осмотрам системы охлаждения, также вам может помочь схема включения. Это позволит минимизировать риск возникновения неприятных обстоятельств в дороге.

Ремонт системы охлаждения на Ладе Калине

На автомобиле «Лада Калина» после достижения температуры антифриза 95 градусов автоматически включается вентилятор. Если он не включается, работающий двигатель начинает быстро набирать температуру. Приходится останавливаться, иначе произойдет заклинивание поршней и поломка двигателя.

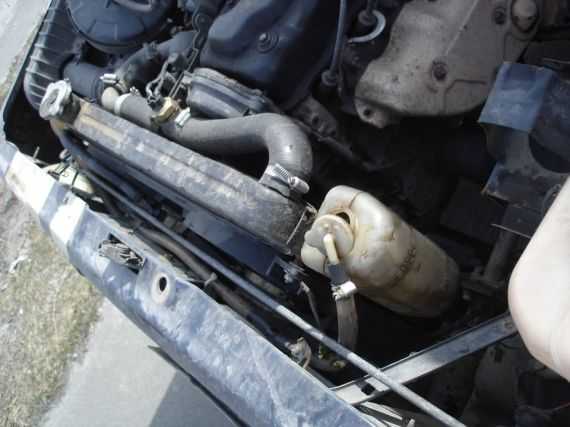

Функциональные элементы охлаждающей системы «Калины»

Большой радиатор.
Установлен в передней части «Лада Калина» для охлаждения жидкости и уменьшения температуры во время работы двигателя. Охлаждение происходит благодаря сильному воздушному потоку холодного воздуха.

Вентилятор охлаждения.
Установлен непосредственно на радиаторе. Благодаря работе вентилятора, охлаждение жидкости происходит намного быстрее.

Радиатор печки.
За счет теплого воздуха, происходит прогрев салона машины.

Расширительный бачок.
Так как одним из свойств охлаждающей жидкости является способность реагировать на колебания температуры, установлен специальный бачок. При расширении или сужении антифриза, он компенсирует количество охлаждающей жидкости системы.

Помпа.
Специальное устройство, которое заставляет циркулировать охлаждающую жидкость по всему автомобилю.

Термостат.
Очень важная деталь, несмотря на свои миниатюрные размеры. Термостат регулирует подачу жидкости, которая движется через радиатор двигателя. С помощью термостата поддерживается оптимальная температура работы мотора.

Датчик температуры.
Когда температура поднимается выше нормы, датчик сигнализирует об этом реле включения вентилятора, который мгновенно включится.

Как работает система охлаждения

Эта система работает совместно с самыми разными деталями, которые измеряют:

• нагрев масла в двигателе;
• температуру окружающей среды.

Кроме того, срабатывание системы во многом зависит от самых разных электрических датчиков, входящих в электрическую схему «Калины». Благодаря совместной работе всех этих деталей, на автомобиле «Калина» происходит автоматическое включение реле вентилятора охлаждения. Автоматика следит за работой всей системы и обеспечивает наилучшее охлаждение мотора.

Температура влияет на движение жидкости. В «Калине» предусмотрено два движения:

• малый круг;
• большой круг.

Когда жидкость движется малым кругом, она минует радиатор. В это время термостат находится в закрытом состоянии. Как только температура силового агрегата начинает увеличиваться, происходит медленное открывание термостата.

Для охлаждающей жидкости открывается дорога в радиатор. Здесь происходит его охлаждение за счет мощного потока встречного воздуха.

Если такого охлаждения будет недостаточно, датчик включения вентилятора сработает, он включится и начнет принудительное охлаждение.

Неисправности системы охлаждения

Прежде всего, это связано с подтеканием антифриза. Такая неисправность хорошо видна под капотом автомобиля. В большинстве случаев утечка жидкости из системы возникает из-за:

• отсутствия герметичности на патрубках.
• устарели хомуты;
• забит радиатор отопления;
• пробит радиатор охлаждения.

Радиатор отопления придется менять, а большой радиатор можно попытаться отремонтировать. Нужно просто запаять пробоины. Но необходимо помнить, что паяется в основном медный радиатор. Алюминиевый радиатор, установленный на «Калине» ремонтируется редко. Его лучше сразу заменить новым.

В случае постоянного перегрева двигателя автомобиля на первом месте стоят неисправности системы охлаждения:

Термостат.
Чтобы его проверить, необходимо прогреть двигатель. Рукой дотронуться до патрубков, подходящих к радиатору. Когда верхний патрубок полностью холодный, при этом нижний слегка теплый, можно говорить о заклинивании термостата. Жидкость в данном случае движется малым кругом. Исправить проблему можно только одним путем – необходимо поставить новый термостат.

Соты радиатора полностью закрыты.
Часто встречающаяся причина, из-за которой происходит ненормальная работа системы охлаждения. В большинстве случаев это происходит в начале лета, когда начинает лететь тополиный пух. Чтобы привести все в норму, необходимо почистить внешнюю сторону радиатора. Иногда такая работа вызывает определенные трудности, но это единственный способ заставить систему работать нормально. Приходится выполнять ручную работу.

Сломался вентилятор.
Когда температура нагрева превышает 95 градусов, а вентилятор молчит, необходимо провести проверку нескольких деталей:

• реле вентилятора охлаждения;
• электропроводки;
• датчика.

После обнаружения неполадок устанавливается новое реле и датчик, проводится замена проводов.

Воздушная пробка: особенности

«Калина», как и сотни других автомобилей, никак не защищена от появления воздушной пробки. Она перекрывает подачу охлаждающей жидкости. Решение этой проблемы часто связано с некоторыми сложностями.

Для начинающего автомобилиста, владеющего «Лада Калина», воздушная пробка всегда составляет проблему. Чтобы с ней справиться, сначала необходимо снять крышку с расширительного бачка.

После чего нагреть двигатель до температуры, при которой стрелка датчика начнет доходить до красной зоны. Когда включится вентилятор, необходимо несколько раз нажать на педаль акселератора и выключить зажигание.

Иногда этого бывает достаточно. Воздушная пробка полностью исчезает.

Однако если пробка осталась, необходимо предпринять более конкретные меры:

• проводится демонтаж пластикового экрана;
• отпускается хомут;
• снимается трубка со штуцера, расположенного на дроссельном узле;
• открывается расширительный бачок, его горловину необходимо закрыть тряпкой;
• в открытый расширительный бачок подается воздух, пока жидкость не начнет выливаться из трубки. Если таким образом не удалось пробить воздушную пробку, нужно закрыть крышку и вернуть на место снятую трубку.
• затем нужно вновь прогреть двигатель и отключить зажигание;
• снять трубку подогрева, но крышку снимать не надо. Нужно немного подождать, пока жидкость не начнет литься из трубки.

Так как, охлаждающая жидкость относится к токсичным веществам, то такую операцию нужно выполнять очень осторожно. Техника безопасности требует наличие перчаток.

Во время работы нужно проверять температуру трубок. Двигатель должен быть полностью остывшим.

После слива жидкости, трубка надевается на штуцер, притягивается хомутами. Таким образом, воздух из «Калины» будет полностью удален. Эту работу может сделать любой автомобилист, помощь мастера здесь не понадобится. Чтобы «Калина» была избавлена от такого рода неполадок, необходимо постоянно проверять герметичность всех соединений, подтягивать хомуты.

А если полностью отказался работать вентилятор?

Для определения причины такой неисправности, сначала необходимо проверить состояние предохранителя, стоящего в электрической цепи. Его можно найти на боковой консоли, около пассажирского кресла. Он спрятан под крышкой дефлекторов. Открутив саморез, крышка легко снимется, и предохранитель будет доступен для изучения.

Чтобы извлечь весь предохранительный блок и подключенные реле, необходимо освободить крепление. Без гаечных ключей здесь не обойтись. Снимать блок нужно аккуратно без спешки, так как можно повредить провода, которые к нему подключены. Только единственный предохранитель блока отвечает за работу вентилятора.

При целостности предохранителя необходимо проверить работу реле, которое питает электродвигатель вентилятора. Таких реле установлено два. Левое включает низкую скорость вентилятора. А расположенное справа отвечает за высокую скорость его работы.

Другой неисправностью, которая относится к реле вентилятора охлаждения, является непрерывность работы вентилятора охлаждения, когда зажигание выключено. Это может привести к разряду аккумуляторной батареи. «Калина» потом просто не заведется. Основной причиной является залипание контактов. На блок попадает антифриз, протекающий из радиатора, установленного над печкой.

Когда реле и предохранители работают исправно, необходимо проверить работу датчика температуры. Именно он приказывает вентилятору начать работать. Этот датчик располагается с правой стороны бачка радиатора.

Чтобы проверить его работоспособность, нужно удалить штекерный разъем, взять перемычку, с ее помощью замкнуть между собой клеммы разъема. Включение вентилятора говорит о том, что датчик находится в исправном состоянии.

Если вентилятор никак не реагирует, то прежде чем менять датчик, необходимо проверить работоспособность электродвигателя вентилятора. Для этого клеммы электродвигателя нужно подсоединить к контактам АКБ. Двигатель должен заработать.

В случае отказа, придется устанавливать новый электромотор.

Некоторые усовершенствования системы водяного охлаждения «Калины»

Сегодня водителями применяется несколько способов модернизации системы охлаждения. Например, полностью переделывается заводская система охлаждения. При этом «Калина» укомплектовывается совершенно новым термостатом с шестью отверстиями. Таким образом, температура охлаждающей жидкости становится более стабильной. В салоне становится намного теплее.

Для уменьшения вероятности выхода из строя охлаждающей системы «Лада Калина» оборудуется специальным фильтром, через который подается охлаждающая жидкость.

Подходит идеально и монтаж печного крана. Помимо этого, в систему подачи жидкости монтируется дополнительная помпа. В результате произойдет быстрое передвижение антифриза по каналам, зимой «Калина» приобретет усиленный обогрев, а летом никогда не будет перегрева двигателя.

Колодийчук Андрей, специально для ByCars.ru

Не работает вентилятор на Ладе Калине

Вентилятор радиатора, системы охлаждения двигателя легкового автомобиля Лада Калина, должен автоматически включаться при достижении температуры охлаждающей жидкости более 95 градусов.

А если этого не происходит, то двигатель начинает перегреваться и не принятие водителем своевременных мер по снижению температуры (переход на холостые обороты) приводит к заклиниванию поршней в цилиндрах двигателя.

Начинать поиск неисправности, связанной с отказом в работе вентилятора, нужно с проверки целостности предохранителя, защищающего эту электрическую цепь. Он находится сбоку консоли в районе ног переднего пассажира. Чтобы до него добраться, нужно открутить один саморез, крепящий крышку с дефлекторами, предназначенными для подачи тёплого воздуха к ногам пассажира.

А вот вынуть дополнительный блок предохранителей и реле, можно только после того, как Вы открутите болт его крепления, для чего Вам потребуется ключ на 10. Доставать его нужно аккуратно и не торопясь, чтобы не повредить, так как очень мешает пучок проводов к нему подходящий. Предохранитель в блоке всего один, именно тот, который Вам нужен.

Если предохранитель цел, то сразу же можно проверить исправность реле, через которые подаётся напряжение на электродвигатель вентилятора. Этих реле два: крайнее левое над планкой крепления предназначено для включения малой скорости вентилятора, а крайнее правое, для включения высокой скорости вентилятора.

Ещё одной неисправностью, связанной с реле вентилятора, бывает продолжение работы вентилятора после выключения зажигания и если оставить автомобиль на стоянке, не обратив на это внимание, то разрядится аккумуляторная батарея, что приведёт к проблемам с запуском двигателя Калины. Залипание контактов реле происходит из-за попадания на этот блок антифриза в результате его течи из радиатора «печки».

Если с предохранителем и реле всё в порядке, тогда придётся открывать капот и проверять исправность датчика температуры, который подаёт команду на включение вентилятора. Он находится на правом бачке радиатора.

Для проверки его работоспособности достаточно снять с него штекерный разъём и замкнуть перемычкой клеммы разъёма.

Если вентилятор заработает, значит, датчик исправен, а если не заработает, тогда прежде, чем делать вывод о неисправности датчика нужно проверить исправность самого электродвигателя вентилятора. Для этого потребуется подсоединить клеммы электродвигателя напрямую к клеммам АКБ.

Поделитесь статьей с друзьями:

Датчики Лады Калины 2, установленные на двигателе: полный перечень

Здесь речь пойдёт о трёх двигателях ВАЗ: 21116, 21126 и 21127. Первый из них является 8-клапанным, а все они штатно устанавливаются в автомобили следующих семейств: «Калина-2», «Гранта», «Приора».

В «Калинах» используется электронная педаль газа, а значит, дроссельным узлом здесь управляет электропривод. Конструкция датчика, регистрирующего положение дроссельной заслонки, с переходом к новому поколению тоже изменилась.

Об этих и других особенностях, имеющих отношение к конструкции моторов, рассказывается дальше.

Все датчики двигателей 21116, 21126, 21127

Каждый датчик снабжён разъёмом, закреплённым на его корпусе:

Второй контакт датчика – это сам корпус

Бесперебойную работу двигателя обеспечивает набор элементов:

• Датчик расхода воздуха (ДМРВ) – часть системы впуска. Не используется на двигателях 21127.

  Деталь обозначается, как 11180-1130010;

• Два датчика положения дроссельной заслонки – переменные резисторы, встроены в дроссельный патрубок;
• Датчик температуры тосола – терморезистор с винтовым креплением, вкручивается в кожух термостата.

  Номер в каталоге – 21120-3851010;

• Датчик детонации – пьезоэлемент с двумя выводами, закреплён на корпусе блока цилиндров. Номер по каталогу – 21120-3855020;
• Два датчика кислорода (ДК), диагностический и управляющий – оснащены винтовым креплением, вкручиваются в корпус приёмной трубы.

  21074-3850010 – это обозначение каждого модуля;

• Датчик скорости – электронный модуль, закреплён на кожухе КПП сверху. Обозначение по каталогу – 21700-3843010;
• Датчик положения коленвала (ДПКВ) – электронный модуль, закреплён на корпусе масляного насоса.

  Обозначается как 21120-3847010;

• Датчик фаз – электронный модуль под обозначением 21120-3706040. В конструкции двигателя 21116 не используется;
• Датчик давления масла – имеет винтовое крепление, обозначен как 11180-3829010.

Элемент, указанный под номером «9», будет установлен в разных точках в зависимости от комплектации (см. фото). На третьем рисунке отображено, где закреплён датчик «8»:

8-клапанный двигатель 21116, датчик давления16-клапанные двигатели 21126 и 21127, датчик давления16-клапанные двигатели 21126 и 21127, датчик фаз

В конструкции системы резонансного впуска использован отдельный датчик, измеряющий температуру и давление воздуха. Элемент обозначается как 21800-1413010:

Датчик давления и температуры воздуха в моторе 21127

Устройство модулей дроссельных заслонок не рассматривалось. Недочёт исправлен ниже.

Для разных моторов «Калины-2» подходит свой, уникальный по конструкции модуль, содержащий дроссельную заслонку с электроприводом:

• 21126-1148010 – элемент предназначен для ДВС 21126;
• 21127-1148010 – часть конструкции двигателя 21127;
• 21116-1148010 – часть впускного тракта 8-клапанного мотора (21116).

Корпус модуля выполнен из лёгких сплавов и снабжён разъёмом, к которому подведены контакты датчиков и электродвигателя.

Дроссельный узел двигателя 21126

При необходимости модуль лучше заменять в сборе, а не пытаться чинить его.

Диагностика неисправностей

Датчик, определяющий угол поворота – это переменный резистор с 3-мя выводами. Терморезистор, а также пьезоэлемент снабжены двумя контактами. Датчик положения коленвала состоит из соленоида и магнита. А вот датчики скорости и фаз содержат в своей конструкции электронику.

Каждый из двух кислородных датчиков – это сложное электронное устройство. Но надёжность их схем можно считать высокой. Датчики Холла, используемые для контроля скорости и фаз, выходят из строя чаще, чем анализатор кислорода.

Кислородный датчик для двигателей 21116, 26, 27

Переменный резистор, применённый в любой конструкции, дублируется. Если показатели, полученные с двух «подковок», разнятся, то включается лампа Check.

Допустим, лампа Check Engine не горит. Если при этом чувствуется, что мощность снизилась и динамика ухудшилась, пробуйте заменить один из элементов:

• Датчик детонации;
• Датчик фаз;
• Один из ДК.

Желаем успеха.

Схема подключения датчиков к ЭБУ

Посмотрим на разъём модуля ЭБУ, чтобы понять, как именно в нём нумеруются выводы:

ЭБУ M74: модуль с разными прошивками подходит для разных ДВС

Назначение клемм секции «1» приводится дальше:

• A1: ДПКВ;
• A3: датчик детонации;
• B1: ДПКВ;
• B3: датчик детонации;
• B4: обмотка главного реле;
• C2: датчик 21800-1413010 (клемма 2);
• C3: ДМРВ либо датчик 21800-1413010 (клемма 4);
• C4: нагрев ДК 1;
• D1: «масса» ДК 2;
• D3: датчик температуры тосола;
• E1: «масса» резисторов дроссельной заслонки;
• E4: клапан продувки адсорбера;
• F1: «масса» датчика 21800-1413010 (клемма 1) либо ДМРВ;
• F2: датчик скорости;
• F4: форсунка;
• G1: «масса» датчика температуры тосола;
• G4: форсунка;
• H1: «масса» блока;
• H2: «масса» ДК 1;
• H4: форсунка;
• J1: клемма зажигания «15»;
• J2: резистор дроссельной заслонки 2;
• J3: ДК 2;
• J4: форсунка;
• K1: питание датчика 21800-1413010, ДМРВ и резисторов дроссельной заслонки;
• K2: резистор дроссельной заслонки 1;
• K3: ДК 1;
• K4: нагрев ДК 2;
• L1: катушка зажигания;
• L4: мотор дроссельной заслонки;
• M1: катушка зажигания;
• M4: мотор дроссельной заслонки.

Распиновка секции «2»:

• A1: обмотка реле муфты кондиционера;
• A2: концевик педали газа 2;
• A3: концевик педали газа 1;
• A4: питание резистора педали газа 1;
• B1: обмотка дополнительного реле стартёра;
• B2: датчик давления хладагента;
• B3: концевик педали сцепления;
• B4: питание резистора педали газа 2;
• C1: обмотка реле вентилятора 2;
• C2: цифровой вход (инверсный) педали тормоза;
• C3: цифровой вход педали тормоза;
• C4: «масса» резистора педали газа 1;
• D1: обмотка реле вентилятора 1;
• D2: К-Line;
• D3: тумблер включения кондиционера;
• D4: «масса» резистора педали газа 2;
• E1: обмотка главного реле;
• E2: сигнал уровня топлива (выход);
• E3: спидометр (выход);
• E4: «масса» блока;
• F1: лампа Check Engine;
• F2: клемма зажигания «15»;
• F3: датчик давления хладагента;
• F4: тахометр;
• G1: обмотка реле топливного насоса;
• G2-G4: «масса» силовых выходов;
• H1-H2: питание;
• H4: диагностика вентилятора (вход).
