TK-102 — GPS-tracker китайского производства: как пользоваться и настроить девайс?

Для начала рассмотрим описание GPS-устройства TK-102. Начнем с внешнего вида девайса и его основных характеристик.

Внешний вид, комплектация и характеристики

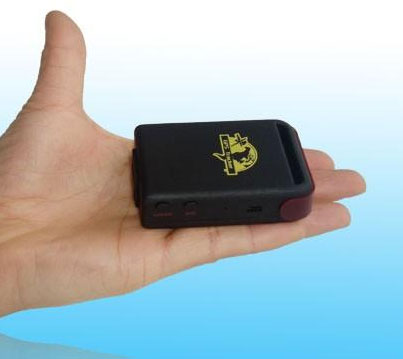

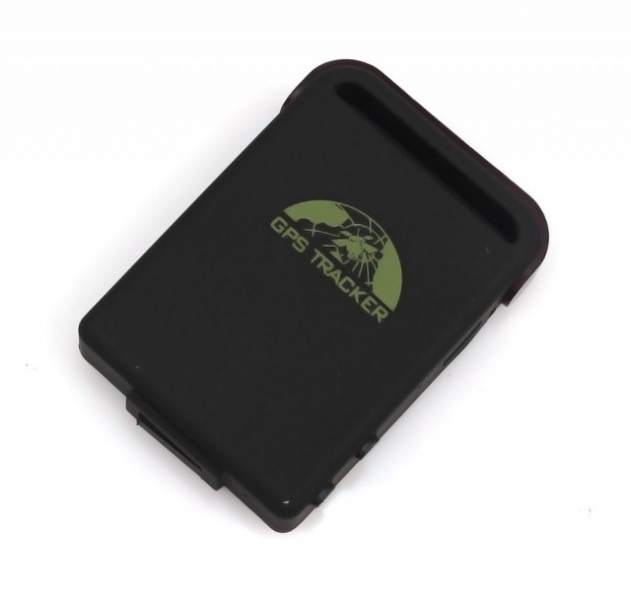

Сам девайс выполнен в пластиковом прочном корпусе, на лицевой стороне которого вы можете увидеть логотип производителя.

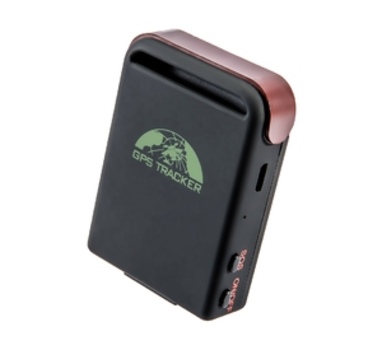

Сбоку расположен световой индикатор сигналов, клавиша SOS, кнопка активации и отключения гаджета, а также выход для подключения USB-кабеля. Через этот разъем осуществляется подключение устройства к компьютеру для обновления прошивки или к зарядному устройству.

На нижней части установлен микрофон. Внутри расположена основная плата, а также слоты для подключения SIM-карты и накопителя MicroSD.

Основные технические характеристики:

• компактные размеры, составляющие 6.4 см х 4.6 см х 1.7 см;
• вес девайса составляет 50 грамм;
• GPS-точность составляет 5 метров;
• для холодного старта устройства потребуется менее 45 секунд;
• для теплого старта — не более 35 секунд;
• для горячего старта — не более одной секунды;
• емкость встроенного аккумулятора составляет 100 мАч;
• время режима ожидания составляет до 80 часов;
• эксплуатация возможна при температуре в салоне от -20 до +55 градусов, при этом уровень влажности должен быть не менее 5% и не более 95%, конденсация не допускается;
• что касается условий хранения, то влажность должна быть такой же, только температурный режим варьируется от -40 до +85 градусов.

Tracker TK-102 с подключенным к нему зарядным устройством

В комплект девайса TK-102B, TK-106 или любой другой модели, входят такие элементы:

• сам девайс;
• один аккумулятор;
• USB-провод для зарядки;
• руководство по эксплуатации на английском языке.

Если вам нужна инструкция на русском языке к гаджету TK-102 или 106, то ее можно попытаться найти в Сети.

Функциональные возможности

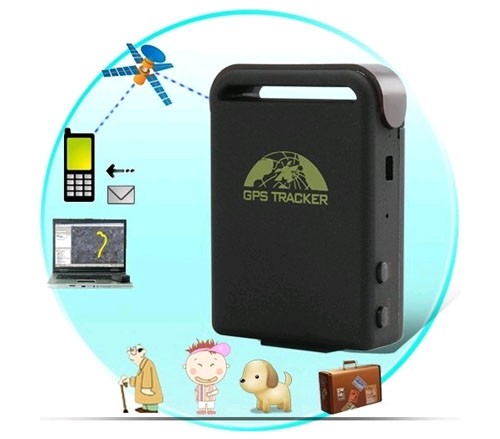

Благодаря функциональным возможностям прибора водитель всегда будет предупрежден о:

• начале езды;
• выходе за пределы установленной зоны, которая заранее задается координатами;
• возможном превышении допустимого порога скорости.

Кроме того, функциональные возможности включают в себя режим прослушки, а также отправку данных о координатах транспортного средства по вызову. Устройство оборудовано тревожной клавишей SOS (автор видео — канал Spartak1245).

Руководство по эксплуатации и настройке

Настройка GPS-tracker TK-909, TK-102 или TK-106 осуществляется следующим образом:

Для начала установите SIM-карточку и накопитель памяти, если есть необходимость (возможна установка флешки объемом до 2 гигабайт). Установите аккумулятор и закройте крышку, при этом на корпусе гаджета должен начать моргать диодный индикатор. Если он будет мигать с разрывом в четыре секунды, то это свидетельствует о том, что девайс определил спутники и готов к эксплуатации.

Далее, с мобильного телефона нужно отправить сообщение на номер карты, установленной в устройстве, с текстом begin123456 (123456 — это стандартный пароль). В ответ на ваш телефон должно прийти сообщение с текстом begin ok.

Теперь придумайте новый пароль и поменяйте его. Для этого на тот же номер отправьте сообщение с текстом «password 123456 111111», где 111111 — это новый пароль. Разумеется, вы можете задать любую комбинацию. Если гаджет примет пароль, на ваш мобильный должно прийти сообщение password ok.

Чтобы произвести авторизацию, на тот же номер отправьте сообщение «admin111111 +780568785244», где 111111 — это ваш пароль, а +780568785244 — это номер телефона, который будет управляющим. Лучше всего задать номер автовладельца. Если вы не проведете авторизацию, то гаджет будет отвечать на все звонки с любых номеров, но если вы авторизируетесь, то он будет принимать только звонки с управляющего номера.

Цена вопроса

1. Модель TK-102 (цена — 2500 рублей)2. Модель TK-106B (цена — около 5 тысяч рублей)3. Устройство TK-108 (цена — примерно 6 тысяч рублей)

Видео «Как определить место расположения девайса»

На видео ниже представлен процесс тестирования GPS-устройства TK-102 (автор ролика — Алексей Иванов).

 Загрузка …

Настройка GPS трекера TK-102 (TK-102B) смс команды

Дело в том что изначально данную модель разработал знаменитый Китайский производитель Xexun но из за высокой цены большой популярности данный трекер не получил, гораздо большую популярность завоевали его клоны coban TK-102 (TK-102B).

На сегодняшний день такие трекеры выпускают более 5 разных заводов в Китае и параметры настройки могут отличатся, и это важно!!! так что будьте внимательны, и если не получается одним способом пробуйте другими, некоторые модели в качестве идентификатора шлют свой IMEI некоторые 12ти значный ай ди.

Пример настройки трекера на сайт gps-tracker.com.ua

Пример настройки на припейдовый пакет компании Киевстар.

begin123456

BEGIN ok!

admin123456 +38098ххххххх

ADMIN ok!

тестовый звонок

координаты

t030s***n123456

T030S***N ok!

apn123456 www.ab.kyivstar.net

APN ok!

adminip123456 46.4.18.67 10001

ADMINIP ok!

GPRS123456

GPRS ok!

Stay tuned!

Если при проделанной настройке у Вас все равно ничего не получилось Вы можете определить тип устройства на главной странице сайта, для этого нажмите в пункте 4. на соответствующую иконку.

Далее зашлите предложенные параметры сервера в свой трекер, и спустя некоторое время система сообщит тип устройства, адрес сервера и порт и ID которое шлет Ваше устройство.Запрограммируйте эти данные и добавьте трекер в свою учетную запись.

Вы всегда можете ознакомиться с ассортиментом GPS трекеров на нашем сайте, которые при продаже наши инженеры настроят бесплатно!

Набор всех смс команд для настройки трекера

Инициализация (Сброс к заводским настройкам)

begin+пароль

begin123456

begin ok

Заводской пароль: 123456

Смена пароля

password+старый пароль+пробел+новый пароль

password123456 666888

password OK

Пароль должен состоять из 6 цифр

Авторизация управляющего номера

(можно позвонить с номера 10 раз на номер трекера и этот номер авторизуется автоматически)

admin+пароль+пробел+номер телефона

admin123456 +380689924283 или admin123456 0689924283

admin ok

Если установлен управляющий номер-будет игнорировать звонки других номеров. Можно аввторизовать до 5 тел. номеров. Второй и следующие номера авторизуются отправкой SMS с первого номера.

Удаление управляющего номера

noadmin+пароль+пробел+номер телефона

noadmin123456 +380689924283 или noadmin123456 0689924283

no admin ok

Настройка GPS трекера GT02A, он же ТК110

Магазин: DYEGOO Official Store
Заказ №: 65100757973043

Сегодня я представлю Вам более простую модель GPS трекера, по сравнению с предыдущим GT06 AccuraTE, а именно без всяких там блокировок и других нящек-вкусняшек… продавец называет эту модель GT02A… (на самом деле это TK110 но об этом чуть позже…) А немного ниже по тексту, мы с Вами настроим его на примере установленной в него сим-карты Kyivstar. Ну что поехали?

О ДОСТАВКЕ ПОСЫЛКИ
И так цена данного устройства в поднебесной составляет 18 американских долларов… ссылка на лот (есть ниже) со скидкой это было что то там за 15… но суть не в том….

После нескольких дней переписки с продавцом… было выяснено какая именно это модель… мне прислали фото материнской платы… Устройство было заказано и доставлено на Укр Почту отделение за 28 дней.. Трек номер предоставлялся и отслеживался… RF309784184SG.

Продавец отправил устройство спустя 2 дня оплаты…

РАСПАКОВКА ТОВАРА:

в комплектации у нас : – коробка красочная но без ИМЕЙ…. – инструкция лист гармошка, не впечатлила… – кулечек с 4-мя саморезами в кулечке 2 стяжки белого цвета – пупырчатая пленка чехол защитный устройства – само устройство GT02A, сзади на наклейке написан имей полный не короткий…

– шнурок около 1 метра 2-х жильный с предохранителем мини

О ФУНКЦИОНАЛЬНЫХ ВОЗМОЖНОСТЯХ
Функционал самый простой и обычыный… чтоб козе и слонику было понятно

Инструкция к gps трекеру TK-102

Лицевая и задняя сторона

Вид сверху и снизу

Боковая сторона

Внутреннее устройство

Установка SIM-карты в gps трекер TK-102

Откройте заднюю крышку трекера, снимите аккумулятор и установите SIM-карту, как это показано на схеме:

Аккумулятор и зарядка

При первом использовании заряжайте аккумулятор в течении 8-12 часов. В дальнейшем для полной зарядки аккумулятора будет достаточно 3-5 часов. Используйте аккумулятор и зарядное устройство, которое поставлялось в комплекете с трекером! Время работы в режиме ожидания 48 часов, при активной работе аккумулятор разряжается быстрее.

Включение gps трекера TK-102

1) Вставьте аккумулятор и SIM-карту в устройство

2) GPS трекер включится автоматически после установки SIM-карты и заряженного аккумулятора

3) В течении 10-40 секунд GPS трекер установит соединение со спутниками GPS и GSM  сетью. После этого индикатор начнёт мигать каждые 4 секунды. Если индикатор горит постоянно, то соединение ещё не установлено

4) После того, как соединение со спутниками и GSM сетью установлено, вы можете продолжить настройку

Инициализация

Перед началом настройки TK-102, необходимо пройти инициализацию.
Отправьте SMS на номер SIM-карты установленной в трекер следующего формата:

begin+пароль пользователя.

По умолчанию установлен пароль 123456. Если инициализация прошла успешно, то вы получите ответное сообщение от трекера “begin ok”

Смена сервисного пароля

Для смены сервисного пароля (сервисный пароль по умолчанию – 123456) отправьте команду в виде:

password+старый пароль+пробел+новый пароль

Примечание:

1) Не забывайте сервисный пароль! Для восстановления пароля придётся скачивать специальное программное обеспечение.

2) Убедитесь, что длина нового пароля – 6 цифр, иначе GPS-трекер не сможет его распознать

Настройка управляющих номеров телефона

Для управления gps трекером TK-102, получения от него сообщений и т.д. необходимо ввести в его память телефонные номера (авторизовать телефонные номера пользователей трекера) скоторых будет производится управление и на которые будет происходить рассылка данных и уведомленийот трекера.

Вы можете авторизовать до 5 номеров.

1) Позвоните на номер трекера 10 раз и  телефонный номер вашего телефона будет авторизован автоматически

2) Добавление нового номера можно также произвести путем посылки SMS сообщения формата:

admin+пароль пользователя+пробел+номер телефона

Успешная добавление номера подтверждается сообщением от трекера:”admin ok!”
Последующие номера авторизуются посылкой SMS с первого номера.

3) Удалить авторизованный номер можно посылкой SMS сообщения формата:

noadmin+пароль пользователя+пробел+номер удаляемого телефона

Запрос координат по SMS

Чтобы получить SMS-сообщение с координатами от трекера, необходить позвонить на него с мобильного телефона, и сообщение будет отправлено на номер звонящего.

Если в памяти TK-102 уже есть авторизованные номера, то он отправит SMS-сообщение только в том случае, если звонок осуществляется с авторизованного номера.

 Lat: – широта

 Long: – долгота

 Speed – скорость

 ДД/ММ/ГГ ЧЧ:ММ – дата и время

 bat – уровень заряда батареи (F – Full полная, L-Low   разряжено)

 Signal – уровень сигнала (F – Full полный) imei – imei номер gps трекера

Режим автоотчёта о местоположении

В этом режиме устройство рассылает СМС-сообщения со сведениями о положении объекта на управляющий номер через заданные интервалы времени

На трекер посылается SMS формата:

t030s005n+пароль пользователя

– где 030 (3 цифры,максимальное значение=255) – интервал 30, s -секунды, m -минуты, h- часы, 005 -количество отчетов, то есть трекер после этой команды будет присылать 5 отчетов с интерваломв 30 секунд.Например: t015m010n123456 – 10 отчетов с интервалом 15 минут.

Для программирования автоматического отчета без ограничения количества отчетов на трекер посылается SMS формата:

t030s***n+пароль пользователя,

в приведенном примере трекер через каждые 30 секунд будет

посылать отчет о месторасположении без ограничения количества запросов

Для прекращения автоотчета на трекер посылается сообщение notn+пароль пользователя

Примечание: интервал между отчётами не может быть меньше 20 секунд

Настройка поведения трекера при входящем звонке

На входящий звонок трекер TK-102 может реагировать 2 способами:

1) Отправить SMS-сообщения с координатами объекта на номер звонящего или авторизованные номера телефонов (если он находится в режиме трекинга)

2) “Снять трубку” и позволить прослушать обстановку возле устройства (режим прослушивания)

По умолчанию установлен режим трекинга. Чтобы активировать режим прослушивания необходимо отправить сообщение: monitor+пароль пользователя

Для того, чтобы снова вернуться в режим трекинга отправьте сообщение:
tracker+пароль пользователя

“Электронный забор”

В режиме «Электронный забор» задаются координаты верхней левой и нижний правой точки участка, окруженного «электронным забором».

При включенном режиме «электронный забор», если трекер покидает участок, ограниченный «электронным забором», он посылает текущие координаты на управляющие телефонные номера.

Если устройство уже движется вне “огороженного” участка, то данная функция будет неактивна.

Формат команды: stockade+пароль пользователя+пробел+широта1,долгота1;широта2,долгота2

широта1,долгота1 – координаты крайней левой верхней точки участка.

широта2,долгота2 – координаты крайней правого нижнего точки участка.

Отключение “электронного забора”: nostockade+пароль пользователя

Контроль превышения скорости

В случае превышения скорости движения трекера выше запрограммированной онпосылает сообщение на авторизовнные номера.

Пошлите SMS на трекер следующего формата:

speed+пароль пользователя+пробел+предел скорости

speed123456 080 – для ограничения скорости 80км/час

Для удаления функции ограничения скорости пошлите SMS формата:

nospeed+пароль пользователяПри превышении скорости трекер посылает сообщение на авторизованные номераследующего вида : speed+предел скорости!+информация о координатах . Далее трекер будет

проверять скорость через каждые 10 минут и сигнализировать при превышении.

Уведомление о начале движения

Функция позволяет получать сигнал от трекера при начале движения.

Функция устанавливается посылкой SMS формата:

move+пароль пользователя

Деактивация функции производится посылкой SMS трекеру формата: nomove+пароль пользователяДеактивация невозможна после начала движения.

Сообщение трекера при начале движения move!+координаты

Кнопка SOS

При нажатии кнопки SOS в течении 3 секунд трекер посылает сообщение о помощи с координатами на всеавторизованные номера: help me + координаты объекта. Сообщение будет посылаться каждые3 минуты. Для остановки необходимо с любого авторизованного номера послать ответноеSMS на трекер с командой “help me!”

В ответ трекер пошлет уведомление “Help me ok!” и прекратит посылать сообщения

Сигнализация о низком уровне заряда батареи

Функция установлена на заводе. При разряде батареи, когда напряжение становится менее 3.7V,трекер сообщает на авторизованные номера об этом в следующем виде: battery+координаты

Сообщение повторяется каждые 30 минут пока батарея не будет заряжена.

Установка режима GPRS

Для перевода трекера в режим GPRS необходимо произвести следующие настройки:

1. Определить точку доступа в интернет в соответствии с настройками сотового оператора, услугами которого Вы будете пользоваться. Для этого на трекер необходимопослать SMS с командой:

apn+пароль пользователя+пробел+адрес точки доступа

Для оператора сотовой связи МТС SMS будет следущего вида: apn123456 internet.mts.ru

Логин для точки доступа:

apnuser+пароль пользователя+пробел+APN логин.

Для оператора сотовой связи МТС SMS будет следущего вида: apnuser123456 MTS

Пароль для точки доступа:

apnpasswd+пароль пользователя+пробел+пароль к точке доступа

Для оператора сотовой связи МТС SMS будет следущего вида: apnpasswd123456 MTS

2. Для передачи данных от трекера на сервер, который будет обрабатывать полученную информацию, необходимо указать IP адрес сервера и номер порта:

adminip+123456+space+IP address+space+port

Например для системы GPS мониторинга MasterTracking, SMS будет следущего вида: adminip123456 188.40.125.149 4450

Для отказа от передачи данных в режиме GPRS пошлите SMS формата:

noadminip+пароль пользователя

Как узнать IMEI gps трекера Xenun TK-102?

Отправьте команду:imei+пароль пользователя В ответ вы получите sms с 15-значным imei-номером трекера

GPS/GPRS/GSM Tracker TK102B

  Чем хорош трекер и почему мы решили его купить? В первую очередь купили для машины, чтобы в случае угона (ттт) можно было оперативно ее найти. Потом, разобравшись с ним, поняли, насколько эта вещь широка в применении. Когда наш ребенок подрастет и будет самостоятельно передвигаться по улицам, без нашего надзора – тоже будет оснащен данным устройством.

Зачем? Об этом чуть ниже. Сначала мои впечатления о покупке и внешнем виде товара. Первое, на что обращаешь внимание – это упаковка. Всегда немного страшно разворачивать посылку с Китая, ведь по большому счету, это кот в мешке.  Но как же приятно мы были удивлены!  Какая модная и качественная коробка! Закрывается она и держится с помощью магнитов.

Для меня это было вообще что-то новое.

Далее содержимое. Тоже все очень прилично и аккуратно сложено, много всяких мягких штучек вокруг трекера, чтоб в дороге не повредился.

В комплекте: зарядное устройство, дополнительный сменный аккумулятор, инструкция, дополнительная магнитная крышка, водонепроницаемый чехол, диск, шнур USB/microUSB. (Шнуры и диск не фотографировала – в этом мало интересного.

За качество снимков крышек приношу извинения – никак не удается красиво сфотографировать. В жизни они нормально выглядят)

На ощупь трекер приятный, корпус прорезиненный. Как сейчас это называют – «softtouch»

Крышка магнитная плотно «прилипает» к металлу, держится крепко. Нужна для тех случаев, когда трекер прячут, например, где-то под капотом.

Чехол сделан качественно, не рвется при раскрытии, сбоку сделана петля. Я сначал не поняла, зачем это надо, но муж объяснил, что это для животных. Трекер прячется в чехол, чехол одевается на ошейник – и ваша собака никогда потеряется!

Инструкция на английском языке, вполне читабельная. Но мы скачивали более развернутую инструкцию в интернете. И, кстати, в ней есть небольшие расхождения с оригинальной, и если бы она была на китайском, у нас бы пару настроек осуществить не получилось. А так все же пригодилась.

В трекер вставляется сим-карта. Управляется с помощью смс-команд с вашего мобильного телефона. Все сообщения с трекера приходят с координатами местонахождения и ссылкой на карту с указанным на ней местом. Т.е. с современного смартфона, подключенного к Интернету достаточно перейти по ссылке и на карте увидите точно место.

Данная модель (ТК102В) оснащена слотом для карты памяти и можно записать историю передвижения.

При разрядке аккумулятора трекер вам сообщит, что его пора поменять (именно для этого в комплекте идет дополнительный)

Итак, чуть подробнее о функционале данного устройства.  Опишу несколько его возможностей на примерах.

Помимо того, что вы всегда можете узнать где находится объект вашего наблюдения, трекер обладает множеством полезных функций, особенно для детей. Или их родителей.

Превышение заданной скорости. Например, от вашего дома до школы можно легко дойти пешком  и в транспорте ваш ребенок не нуждается. Скорость, большую чем 10 км/час, ребенок не развивает. Эту скорость вы задаете трекеру.

При превышении данной треккер начинает посылать вам сигналы.

Это на случай, если ребенка, не дай Бог, кто-то посадил к себе в машину или ребенок захотел самостоятельно или с друзьями куда-то поехать без вашего ведома на общественном транспорте.

Также эта функция используется, если вы поставили машину на стоянку и знаете, что никто и никуда на ней ехать не должен. Начнется движение – трекер вам сообщит.

Заданный периметр. Опять же удобно для детей, которым нельзя уходить гулять далеко от дома или идти в конкретное место. Например, за 300 метров от вашего дома скоростная автострада, озеро или железнодорожный переезд. В общем, место, где  ребенку без родителей не место. Трекеру задается периметр, при выходе за пределы которого он начнет отправлять на ваш мобильный сообщения.

Кнопка «СОС». Тут все ясно – сложилась какая-то неприятная ситуция и нужна помощь ребенку или жене, идущей вечером с работы – жмет на кнопку «СОС» и трекер шлет мужу (в случае с детьми- родителям) сообщение «HELP ME» и , как писалось выше, координаты.

Прослушивание. Отправляете на трекер команду, звоните на него и слушате все, что происходит рядом с ним. Область применения каждый уже свою найдет при желании. Кто-то хочет узнать, не кричат ли на детей в саду, а кто-то проследить за своим мужем.

Все эти возможности мы проверяли – работает!

Я немного ненормальная мама, за своё чадо переживаю очень сильно. Именно по этим причинам я обязательно вложу ей такой трекер в рюкзак, и, наверное, зашью еще один в куртку.

Вот жалко, что он не сообщает о подозрительных личностях, приближающихся более чем на 20 метров к ребенку или машине. От разбитого стекла и украденного навигатора из машины он нас не спас.

Хотя это и не было обещано ни производителем, ни продавцом.

Заключение: Товар полностью соответствует фотографиям продавца, своих денег стоит.
