Инструкция, как активировать и отключить иммобилайзер на lada priora

Как на Ладе Приоре самостоятельно активировать и отключить иммобилайзер

Противоугонный иммобилайзер позволяет выполнять запуск двигателя только после распознавания ключа, установленного в замок зажигания.

Принцип работы такого устройства выглядит таким образом:

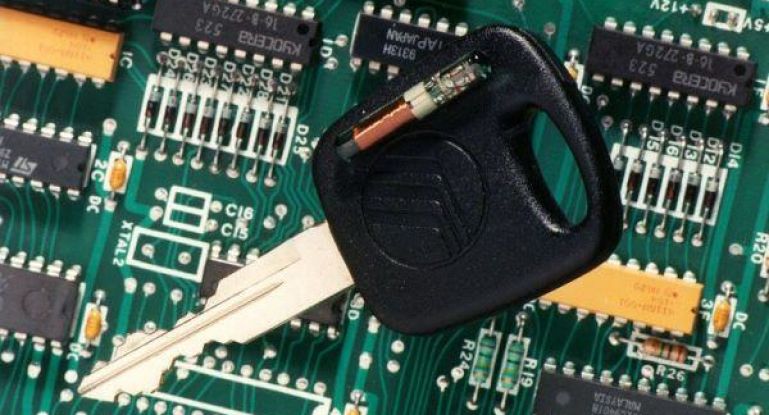

В головной части ключа имеется специальный идентификационный чип.

Сигнал от этого чипа считывается кольцевой антенной, изготовленной из большого числа витков тонкой медной проволоки.

Антенна располагается вокруг личинки замка зажигания.

Считанный сигнал передаётся в блок управления, который сравнивает его с эталонным и активирует или запрещает пуск двигателя.

Блок иммобилайзера связан по шине K-Line с блоком управления топливным насосом, ЭБУ двигателя и системой зажигания.

В случае нераспознавания ключа эти системы блокируются. При этом возможно прокручивание коленчатого вала стартером, а на комбинации приборов будет гореть предупреждающий значок системы иммобилайзера.

Как активировать иммобилайзер?

Перед началом использования, иммобилайзер рекомендуется активировать.

Для того, чтобы это сделать, необходимо следовать такой инструкции:

Взять оба штатных ключа, сесть за руль и закрыть за собой дверь.

Вставить в замок ключ с красной меткой (обучающий) и включить зажигание.

Через шесть секунд отключить систему зажигания. Контрольная лампа на комбинации приборов будет мигать с частотой около 5 раз в секунду, что является признаком нормального процесса обучения. Если этого не происходит, то возможны проблемы в работе системы иммобилайзера или неисправны компоненты.

В процессе мигания контрольной лампы необходимо вынуть красный ключ, вставить в замок обычный и активировать зажигание. Данную процедуру следует выполнить в течение шести секунд. Правильность выполнения обучения должен подтвердить зуммер тремя короткими сигналами.

Выждать еще шесть секунд, после чего зуммер должен подать два дополнительных сигнала. Если это не произошло и прекратилось частое мигание контрольной лампы, то процесс обучения прошел неудачно, и его следует запустить заново. Если повторное обучение также неудачно, то следует искать неисправность в системе или ключе, который мог быть обучен ранее под другой иммобилайзер.

В случае успешного обучения следует выключить зажигание. Если необходимо обучение дополнительных ключей, то такие действия производятся с каждым.

Если дополнительные ключи прописывать не надо, то сразу после звуковых сигналов необходимо отключить зажигание и вынуть обычный ключ и заменить его на красный.

Включить зажигание и получить подтверждение в виде трех сигналов зуммером.

Через шесть секунд должны пройти еще два сигнала. После этого можно выключить зажигание, но не вынимать ключ из замка.

Через шесть секунд после отключения цепей зажигания должен однократно сработать зуммер и увеличиться частота мигания лампы.

После этого следует включить зажигание (в течение 5…6 секунд) при помощи красного ключа и через три секунды выключить.

Через несколько секунд должен сработать зуммер (три сигнала) и погаснуть лампа на комбинации приборов. Повторное включение зажигания возможно не ранее чем через 10 секунд. При использовании некоторых контроллеров звуковые сигналы могут появиться непосредственно при отключении зажигания.

Для чего нужен иммобилайзер

Помимо защиты автомобиля от угона иммобилайзер выполняет ряд дополнительных функций:

• возможность управления задержкой отключения освещения в салоне;
• управление работой заднего противотуманного фонаря;
• проверка наличия ключа в замке зажигания при открытии дверей и подача предупреждающего сигнала водителю (мигает один сигнал зуммером в комбинации приборов);
• сигнализация о невыключенном внешнем освещении при выключении зажигания (двойной сигнал зуммером).

Положительные стороны

К положительным характеристикам использования штатного иммобилайзера относятся:

• невозможность запуска двигателя автомобиля путем проворачивания личинки замка зажигания или использования ключа без чипа;
• возможность управления центральным замком со штатного ключа;
• при эксплуатации штатной сигнализации она работает совместно с иммобилайзером, что обеспечивает дополнительную защиту;
• реализация дополнительных функций комфорта;
• возможность проведения диагностики блока при помощи сканера.

Отрицательные стороны

К минусам иммобилайзера обычно относят следующие моменты:

Основным недостатком устройства является его ненадежность. Достаточно часто встречаются отказы ключей, в результате чего блок не видит чип. Этот недостаток заставляет владельцев возить с собой второй ключ из комплекта (с красной меткой).

Сложность схемы обучения и риск ошибок в процессе.

Невозможность обеспечения автозапуска двигателя без установки устройства обхода или полного отключения иммобилайзера.

В случае если глючит штатный блок управления, то самостоятельно отключить его невозможно.

Как отключить иммобилайзер

При поломке или перебоях в работе иммобилайзера перед владельцем автомобиля встает выбор — заменить блок управления или отключить систему.

Более рациональным решением, с точки зрения безопасности, станет приобретение нового блока управления и ключей, но нет никакой гарантии что этот блок прослужит долго. Другим решением станет деактивация системы.

Для отключения блока иммобилайзера применяются несколько способов, которые потребуют от исполнителя знаний в электронике. Если таких навыков нет, то разумнее отдать автомобиль на сервис, где блок отключат квалифицированные специалисты.

Использование обходчика

Устройство обхода зачастую применяется при установке систем сигнализации с автозапуском. Принцип работы такого устройства основывается на применении отдельного блока с установленным внутри штатным ключом или чипом. Блок располагается в салоне автомобиля под пластиковой обшивкой стоек или в панели приборов.

Сигнал от ключа или чипа считывается антенной блока и передается на замок зажигания. Управление обходчиком выполняется при помощи отдельного реле. В случае необходимости обходчик можно установить на режим постоянного исключения иммобилайзера из схемы. Автомобиль можно заводить ключом без чипа, но данные в иммобилайзер будут подаваться из блока управления обходного устройства.

Одним из классических устройств является обходчик Starline модели BP-03, который может работать совместно с любыми охранными сигналками. Варианты подключения устройства приведены на фото ниже.

Основной вариант подключенияПодключение без штатной антенны

Кроме ключевого обходчика можно применять бесключевые устройства, которые эмулируют сигнал от чипа. Принцип работы устройств одинаковый. Основным недостатком такой схемы является сохранение на борту штатного иммобилайзера, поэтому такой вариант можно рекомендовать только в случае установки систем охраны с автозапуском.

Без обходчика

Если у владельца автомобиля нет желания устанавливать обходчик самому, то он может убрать иммобилайзер только путем перепрограммирования блоков системы ЭСУД.

На некоторых блоках придется изменять схему расположения элементах, а на других — нет. К числу таких изделий относится ЭСУД модели М73 производства Автэл.

Перед началом работы необходимо снять блок с автомобиля и подключить стандартный адаптер типа K-Line по приведенной ниже схеме. Переходной жгут проводки от блока к адаптеру придется делать самостоятельно.

Подключение блока М73

После этого необходимо действовать таким образом:

Установить на компьютер программное обеспечение OpenBox, запустить его и считать штатную прошивку EEPROM.

Сохранить данные заводского EEPROM для отката в первоначальное состояние (при необходимости) и доработки.

Скачать и установить редактор файлов типа HxD и открыть скачанную прошивку.

Добавить в начале текста строку, состоящую из двух символов FF и сохранить изменение.

Загрузить скорректированный файл в память блока. Можно использовать готовые варианты необученной прошивки, которые имеются в открытом доступе.

Отключить блок и установить его обратно на автомобиль.

Для отключения иммобилайзера в блоке Январь 7.2 необходимо собрать следующую схему (на основе адаптера K-Line), где присутствует выключатель положительного провода, выполняющий роль замка зажигания.

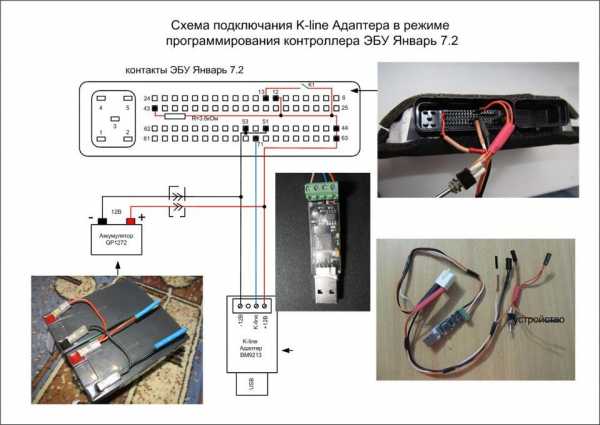

Схема подключения ЭСУД Январь 7.2 для отключения иммобилизатора

Затем следует выполнить шаги:

Установить на компьютер или ноутбук программу ChipLoader версии 1.97.7 или более свежую.

Запустить программу и выбрать нужный тип блока.

Подключиться к блоку при помощи функции «установить связь».

Считать данные микросхемы EEPROM.

Нажать кнопку «удалить ИММО», после чего программа автоматически скорректирует данные в файле.

Закрыть окно программы, отключить блок от проводки и вернуть его на машину.

Установка связиЧтение EEPROMУдаление данных иммобилайзера из EEPROM

На блоках типа М74 необходимо выполнить следующее:

Отключить батарею от автомобиля.

Снять разъемы с блока.

Установить на блок самодельный жгут (в соответствии со схемой, приведенной ниже). В схеме следует применять двойной выключатель, который позволит подать напряжение поэтапно.

Подключить схему через шнур VAG-COM.

Подключить схему к батарее.

Включить первую клавишу выключателя, при помощи которой будет подан сигнал разрешения программирования.

Запустить на компьютере программу WinFlashECU, в окне настроек которой выбирается тип блока и скорость передачи данных (скорость следует устанавливать минимальную).

Включить вторую клавишу, после чего в окне программы появится уведомление о начале связи с блоком.

Сохранить штатную прошивку блока и EEPROM и заменить их новыми. Время перепрошивки может занять несколько минут.

После окончания прошивки выключить программу, питание и проводку.

После подключения блока к бортовой сети автомобиля может понадобиться проведение адаптации нулевого положения дроссельной заслонки. Для этого производят несколько раз торможение двигателем с 4 тыс. оборотов до тысячи на второй передаче.

Схема подключения блока М74

Необходимо отметить, что все способы перепрошивки требуют от владельца знаний в электронике и программном обеспечении. При сомнении в собственных силах лучше обратиться за помощью в сервисный центр.

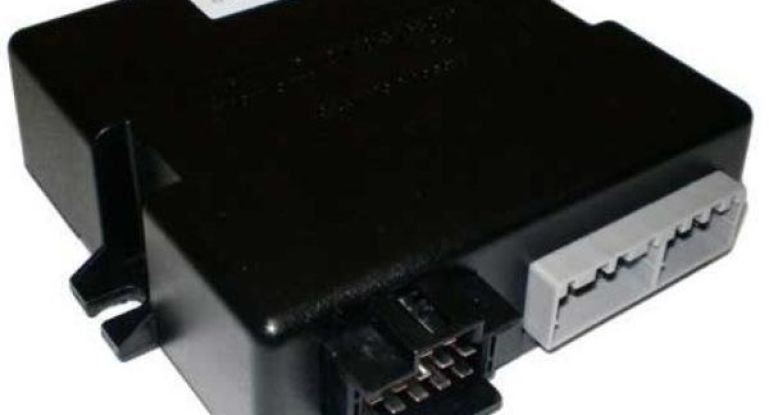

Найти иммобилайзер

Чтобы производить манипуляции с иммобилайзером, необходимо знать, где он находится. Стандартное местоположение устройства — замочный язычок транспортного средства. Противоугонное приспособление закрепляется одним винтиком, поэтому снять его не составит труда. Разъем антенны располагается в глубине автопанели, прямо за прорезиненой шторкой рулевой колонки.

Перепаять чип в блоке управления

Отключение иммобилайзера путем перепайки элементов возможно в блоке управления двигателем типа Bosch 7.9.7. После изменения конструкции в особую микросхему блока закачивается новый вариант необученной прошивки EEPROM с отключенными функциями иммобилайзера.

Для выполнения работы потребуются:

• компьютер или ноутбук;
• программное обеспечение Chiploader или аналогичное, установленное на компьютере;
• прошивка EEPROM с необученным иммобилайзером;
• переходник с разъемом типа K-Line или любой диагностический шнур стандарта OBD 2;
• специальный шнур для подключения к блоку;
• снятый с автомобиля контроллер Bosch 7.9.7;
• маломощный паяльник или фен для перепайки;
• флюс и припой;
• источник постоянного напряжения 12 В;
• переключатель, которым имитируется работа замка зажигания.

На первом этапе необходимо своими руками перепаять один резистор с сопротивлением 6,8 кОм на плате. Схема переноса компонента показана на фото.

Резистор, который необходимо перенести на другое место

После этого необходимо подключиться к контроллеру по схеме.

Задействованные пины контроллера Бош 7.9.7

Для подключения используются следующие контакты в разъеме:

• пины с номерами 43, 51 и 53 служат для подачи отрицательного напряжения 12 В;
• к контактам 12, 44 и 63 подается положительный сигнал 12 В;
• на контакт 13 подается сигнал +12 В от переключателя, который имитирует активацию зажигания;
• к контакту 71 подключается К-Line сигнал.

Автор Vlad V демонстрирует процесс перепайки элементов в блоке Бош для отключения иммобилайзера.

После этого можно приступить к перепрограммированию, для чего необходимо:

Подключить собранную систему к компьютеру.

Запустить Chiploader и выбрать в меню нужный тип блока управления.

Включить сигнал зажигания.

Нажать кнопку установления связи в меню программы.

Считать и сохранить штатную прошивку EEPROM, которая может пригодиться при неудачном обновлении.

Загрузить в память блока чистую прошивку EEPROM.

Самодельный жгут для подключенияБлок готов к перепрошивкеМеню программы Chiploader

После перепрошивки можно вернуть резистор на штатное место, это позволит включить иммобилайзер в будущем. Если такой цели нет, то резистор можно не перепаивать. При подобном способе отключения иммобилайзера сохраняется работоспособность штатной системы сигнализации с управлением от заводского ключа.

Применявшийся ранее метод перепайки микросхемы EEPROM в настоящее время не используется, поскольку имеется много способов изменения программного обеспечения в памяти микросхемы без ее демонтажа.

Для выпаивания и перепрограммирования чипа потребуются:

• паяльный фен;
• программатор;
• компьютер или ноутбук.

Для перепайки необходимо выполнить следующее:

Снять блок с автомобиля.

Найти микросхему EEPROM (например, на блоках Январь она маркируется как 24С04).

Выпаять микросхему паяльным феном.

Установить выпаянный чип в программатор и прочитать содержимое памяти.

Закачать новую прошивку с необученным иммобилайзером. Как вариант можно установить новый чип с необученной памятью.

Впаять микросхему на штатное место и установить блок на автомобиль.

Отсоединить блок управления

Удалить блок иммобилайзера на Лада Приора невозможно, поскольку он встроен в узел управления стеклопакетом или центральный элемент кузовной электроники.

Его отключение приведет к потере работоспособности автомобиля в целом. Блок иммобилайзера можно отключать только на тех автомобилях АвтоВАЗ, где он выполнен отдельным узлом.

Примерами таких машин могут служить Лада Калина или Шевроле Нива.

 Загрузка …

Видео

Видеоролик от автора Dmitriy Epishev демонстрирует выпаивание микросхемы и обнуление данных на программаторе.

Что делать, если на Приоре не работает иммобилайзер: как отключить или обойти иммо с помощью обходчика

Главная » Система безопасности » Что делать, если на Приоре не работает иммобилайзер: как отключить или обойти иммо с помощью обходчика

В Приорах может использоваться два типа иммо — АПС-4 и АПС-6. Первые стали устанавливаться на ВАЗы еще в начале 00-х годов и считаются менее надежными.

В блокирующем устройстве на Приоре основную роль выполняет контроллер PIC16С65В и шина К-Line. А главным элементом микропроцессорного модуля для работы с блокиратором является физический раздел ЕРROOM.

В последнем записывается специальный файл с аналогичным названием, содержащийся в памяти ЭБУ (электронного блока управления). В нем сохраняются комбинации обучения иммобилайзера и именно этот элемент отвечает за безопасность транспортного средства.

Если происходит активация файла и блокиратор не отправляет сигнал, микропроцессорный модуль размыкает элетроцепь зажигания и отключает систему подачи топлива.

Более подробно это выглядит так:

Водитель, подходя к машине, нажимает на кнопку в пульте.

Открываются двери, ключ устанавливается в замок зажигания.

От чипа исходит сигнал, подающийся на антенный адаптер.

Антенна кольцевого типа начинает считывать импульс от чипа. Этот элемент изготовлен из большого количества витков медной проволоки. Сам антенный адаптер располагается вокруг личинки выключателя зажигания.

Импульс после считывания передается на микропроцессорный модуль. Блок управления начинает диагностику сигнала и сравнивает его с нормированным. В результате этого дает команду на разрешение либо запрет запуска силового агрегата.

Если ключ не распознается и устройство начинает блокировать основные узлы, то на контрольном щитке отображается индикатор, сообщающий о неисправном иммобилайзере.

Автоэлектрик Сергей Зайцев рассказал о принципе действия штатной противоугонной системы.

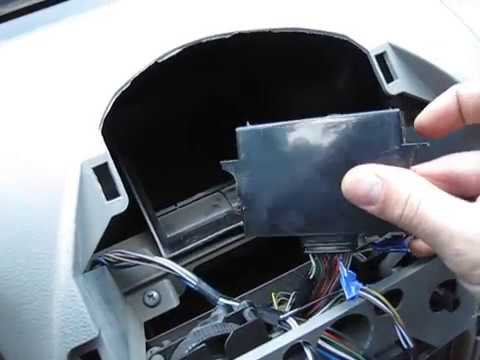

Где находится иммобилайзер?

В первых моделях транспортных средств с охранными устройствами блок иммо располагался отдельно. Но в Приорах он устанавливается в элеткропакет. Прибор монтируется в отсеке для автомагнитолы, немного ниже центральной части консоли в салоне. Здесь же располагается микропроцессорный модуль.

Что делать, если иммобилайзер не работает?

Если блокирующее устройство «глючит» и не видит ключ необходимо по признакам неисправностей определить их причину. Если решить проблему быстро не удается можно попробовать обойти иммобилайзер.

Причины неисправностей

Все поломки в работе блокирующего устройства можно условно разделить на две группы:

Программные. Данный тип неисправностей связан с некорректным функционированием ПО, установленного в микропроцессорном модуле. Также программные неполадки могут коснуться работы блока иммобилайзера либо чипа в пульте. Для устранения проблемы потребуется демонтировать механизм и перепрошить его. Если неисправность коснулась непосредственно ключа, то чип необходимо ремонтировать или полностью менять в случае серьезной неисправности.

Неполадки, связанные с аппаратной частью. К основным проблемам относятся поломки схемы или неисправность одного из составляющих компонентов блокирующей системы. Чтобы определить причину, потребуется полная диагностика устройства.

Важно помнить, что в Ладах Приорах нельзя допускать полного разряда аккумуляторной батареи. В результате этого в память иммобилайзера будет записываться хаотичная информация, которая приведет к сбоям.

Пользователь Павел Мастер рассказал о неполадках в функционировании блокирующей системы из-за неисправного ключа.

Более подробно о проблемах:

Сбои в работе иммо могут произойти в результате отключения АКБ от электросети транспортного средства. В автомобилях Лада Приора блокирующий узел не всегда жестко привязан к ключу, поэтому обесточивание бортовой сети приведет к неполадкам. Но такая проблема более характерна для перепрошитых устройств.

Произошел разряд АКБ при попытке старта силового агрегата. Если двигатель не заводится по причине проблем в системе питания, то водитель может долго прокручивать стартерный механизм. Это со временем приведет к разряду АКБ. В частности, такая проблема нередко происходит зимой.

Блокиратор может функционировать некорректно в результате замены двигателя или микропроцессорного блока. Меняя силовой агрегат, нужно также купить электронный модуль управления и новый чип-метку для устройства. Иначе возникнет необходимость повторной привязки ключа к блоку иммо.

К неисправностям в работе блокирующего устройства могут привести неполадки электрооборудования и приборов. Возможно, перегорел один из предохранительных элементов, связанных с иммобилайзером.

Повреждение прошивки блокирующего устройства. Кодировка иммо хранится на конкретной плате микропроцессорного блока. Если в работе памяти появляются сбои, то ее придется программировать заново.

Неисправность чипа в ключе. Проблема может иметь программный характер либо неполадка связана с физическим повреждением. Чтобы определить причину, придется разбирать ключ.

Проблемы зачастую обусловлены воздействием помех от мобильных телефонов, смартфонов, особенно это характерно проявляется при активированном зажигании.

Признаки

Снимать и проводить ремонт блокирующего устройства необходимо при таких «симптомах»:

• стартерный узел не прокручивает коленчатый вал при попытке запустить силовой агрегат;
• на контрольном щитке в салоне машины появился индикатор, сообщающий о неисправности в работе ДВС;
• стартерный механизм крутит коленвал, но мотор не запускается;
• водитель пытается закрыть двери ключом, но замки не реагируют на эти действия.

Один из признаков неисправности противоугонной системы показан в ролике, снятом пользователем Igor Bakhirev.

Как обойти иммобилайзер?

Отключение блокирующего устройства своими руками заключается в использовании модуля обхода. Есть множество вариантов установки такого «девайса». Рекомендуется приобрести фирменное устройство, к примеру, Starline, которое будет обходить блокиратор. Его можно заказать в Интернете или купить в магазине.

Простой вариант по установке обходчика:

Сначала надо найти блок устройства. Для выполнения задачи необходимо отключить микропроцессорный модуль, использующийся для управления силовым агрегатом. Устройство демонтируется и убирается в сторону. Оно расположено в нижнем отсеке центральной консоли.

После того как блок будет в руках, его надо разобрать. Для этого гаечным ключом откручивается четыре болтика на корпусе устройства.

Следующим этапом будет доработка микропроцессорного модуля, в частности, для обхода блокиратора перепайке подлежит резисторный чип. Перед тем как на Приоре отключить иммобилайзер, блок подключается к компьютеру через специальный кабель.

С помощью ПАК-загрузчика надо произвести диагностику прошивки, в частности, двух слотов памяти — Flash и Eeprom. Использующуюся версию ПО необходимо сохранить на случай, что в процессе будут допущены ошибки и ее придется установить обратно. Если считывание прошивки завершено, новое программное обеспечение с необученным ПО устанавливается на микропроцессорный модуль. Затем выполняется пайка резисторного элемента на его изначальное место. При необходимости допускается применение нового чипа с необученной памятью.

Следующим этапом будет деактивация противоугонной системы. Это надо сделать, чтобы предотвратить возможность ее блокировки в ходе эксплуатации.

Для выполнения задачи от устройства отключается штекерная колодка с 20 контактными элементами. Провода под номерами 9 и 18 отрезаются от разъема, после чего подключаются друг с другом. Место соединения подлежит изоляции посредством изоленты.

Затем колодка с проводами подключается к микропроцессорному модулю. Производится установка устройства в его изначальное место.

Пользователь Dmitriy Epishev рассказал о процедуре обхода иммо в автомобилях Лада Приора.

Как активировать иммобилайзер?

Процесс включения блокирующего устройства обычно осуществляется на заводе при выпуске авто. Если была произведена замена иммобилайзера, то у потребителя появится необходимость самостоятельной активации системы.

Пошаговая инструкция

Процедура включения выполняется так:

Все двери машины запираются. Производится активация зажигания с помощью ключа, который используется для обучения. После этого надо подождать не меньше шести секунд.

Затем зажигание в авто отключается. Индикатор на контрольном щитке должен начать быстро моргать, за одну секунду не менее пяти раз. Это нормальное явление, мигание выполняется в течение всего процесса обучения. После того как только оно прекратится, это сообщит о неверных действиях, допущенных в ходе выполнения задачи. Возможно, потребитель вышел за рамки временного интервала или в работе блокирующего устройства имеется неполадка.

Из выключателя зажигания извлекается ключ.

В течение шести секунд, пока моргает индикатор, надо установить рабочий элемент в замок. Производится активация зажигания. В случае когда действия выполняются верно, биппер издаст три звуковых импульса.

С активированным зажигание надо подождать еще около шести секунд. За это время биппер должен выдать два сигнала. Если этого не произошло, а на контрольном щитке перестал моргать индикатор, то зажигание отключается и процедура осуществляется заново. При повторении ситуации надо выполнить диагностику устройства, в нем возможны неполадки. Причина может заключаться в том, что использующийся ключ был обучен с другим блокиратором ДВС.

Выполняется деактивация зажигания.

При необходимости обучения второго ключа процедура повторяется. Только используется новый элемент для активации. Если этого делать не нужно, то в ходе моргания индикатора на протяжении шести секунд старый ключ извлекается из замка, в него устанавливается новый. Производится активация зажигания. Если действия выполнены верно, то биппер издаст три звуковых импульса.

Затем раздадутся еще два сигнала, это должно произойти в течение шести секунд.

Производится отключение зажигания, ключ извлекать из замка нельзя. Приблизительно через шесть секунд после выключения системы раздастся еще один сигнал, после чего световой индикатор будет моргать с высокой скоростью. Если звукового предупреждения не произошло, и лампочка не мигает, то система зажигания отключается и процедура осуществляется заново. В случае когда проблема повторяется, это свидетельствует о неисправности блокиратора ДВС либо о том, что ключ не подходит к иммобилайзеру.

В течение последующих шести секунд, пока индикатор быстро моргает, надо активировать зажигание с помощью ключа. Через 2-3 сек производится его отключение.

Затем, в течение пяти секунд после деактивации биппер издаст три предупреждения, а световой индикатор перестанет моргать. При этом на протяжении 10 сек нельзя отключать зажигание. В зависимости от модели блокирующего устройства, звуковые сигналы могут раздаться сразу при активации зажигания. Тогда систему все равно надо выключить. Об успешном выполнении задачи сообщит включение световой сигнализации.

Фотогалерея

При наличии этого индикатора на «приборке» иммо не работаетИсчезновение значка говорит об успешной активации устройства

Как отключить блокиратор на Приоре?

Чтобы самостоятельно удалять и выключать систему, потребуется адаптер класса K-Line. Его надо будет подключить к компьютеру и самому блокиратору. На ПК предварительно необходимо загрузить ПО для изменения прошивки.

Процедура может отличаться в зависимости от платы в установленном иммобилайзере — М73 или М74.

Пошаговая инструкция

Руководство, которое позволит убрать иммо на М73:

На компьютер или ноутбук устанавливается программа Openbox. Выполняется подключение блокирующего устройства к ПК. Запускается утилита, производится считывание штатной прошивки EEPROM.

Данные об установленном ПО сохраняются в памяти компьютера. Они потребуются на случай, если процедуру удаления выполнить не удастся.

Затем скачивается и устанавливается редактор файлов НхD. Загруженная прошивка открывается на компьютере. В самом начале текса необходимо добавить строку, которая состоит из символов FF. Изменения сохраняются.

Производится загрузка отредактированного файла в память микропроцессорного модуля. Допускается применение уже готовых вариантов ПО, их можно поискать в Сети.

Затем модуль отключается от компьютера и устанавливается на автомобиль.

Если в Приоре используется микропроцессорный блок Январь 7.2, то для отключения иммо надо собрать схему, в которой имеется выключатель плюсового кабеля.

После этого процедура производится так:

На ПК скачивается и устанавливается ПО ChipLoader. Версия программы должна составить 1.97.7 или выше.

Производится запуск утилиты, в главном окне выбирается необходимый тип микропроцессорного модуля.

Сам блок подключается к компьютеру. Открывается основное окошко программы, где надо выбрать опцию установки связи.

С платы памяти Eeprom скачиваются основные данные о прошивке.

Затем надо кликнуть по клавише «удалить иммобилайзер». Это приведет к тому, что утилита автоматически выполнит регулировку основных параметров в файле памяти.

Потом ПО закрывается. Модуль отсоединяется от компьютера и устанавливается обратно на авто.

Канал «Xilvlik» рассказал о процессе отключения штатного блокирующего устройства.

Если автомобиль оборудован иммобилайзером с платой М74, то процедура выключения производится так:

В транспортном средстве отключается аккумулятор. От микропроцессорного блока отсоединяется колодка с проводами.

Производится подключение к устройству жгута с кабелями, сделанного по схеме, приведенной на фото. В ней рекомендуется использовать двойной переключатель. Это позволит подать напряжение на устройство поэтапно.

Производится соединение схемы с батареей и с ПК посредством кабеля VAG-COM.

Выполняется активация первой кнопки переключателя, с ее помощью подается импульс о разрешении проведения процедуры программирования.

На компьютере или ноутбуке запускается программа WinFlash. Открывается окно с настройками, где надо выбрать тип модуля. Здесь же указывается параметр скорости передачи информации. При выполнении задачи рекомендуется указать минимальное значение.

Производится активация второй кнопки. Затем в основном окошке утилиты появится сообщение о начале связи с модулем.

Выполняется сохранение штатного ПО блокирующего устройства, а память Eeprom меняется на новую. Процедура перепрошивки займет какое-то время.

Если процесс будет завершен, производится отключение программы и отсоединение устройства с проводкой.

Затем блок подключается обратно к автомобилю. После этого потребуется выполнить адаптацию нулевого напряжения заслонки дроссельного узла. Для осуществления задачи надо разогнаться примерно до 4 тысяч оборотов в минуту, а затем несколько раз притормозить двигателем. Используется вторая скорость. Тормозить нужно примерно до 1 тысячи об/мин.

Фотогалерея

Схема для отключения блокиратораСчитывание файла памяти EepromУдаление информации об иммо из прошивкиСхема для подключения модуля с платой М74

Видео «Неисправность иммобилайзера на Приоре»

Канал «IZO))) LENTA» показал пример некорректной работы блокиратора силового агрегата.

 Загрузка …У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Как обучить ключ Лада Приора, Калина, Гранта (активация штатного иммобилайзера)

 08 сентябрь 2015  LadaOnline    66 774

АПС-6 – штатное противоугонное устройство автомобилей Лада Приора/Калина/Гранта. На Luxe комплектациях штатный иммобилайзер активирован с завода, а вот на более простых версиях это приходится делать своими руками. В статье представлена инструкция по обучению ключа и активации иммобилайзера.

В комплект поставки входит 3 ключа: 2 черных “рабочих” (далее РК) и красный “мастер-ключ” (далее МК) для обучения системы. Контрольная лампа (далее КЛ) сигнализирует о состоянии программирования. Ее частое мигание (5 раз в сек) указывает на то, что процедура обучения выполняется правильно. Прекращение быстрого мигания означает:

• неправильное действие;
• превышение времени, предусмотренного для выполнения процедуры обучения;
• неисправность;
• данный РК уже был обучен другим иммобилайзером (не подходит к ЭБУ).

Инструкция по активации штатного иммобилайзера

Закрыть двери.

Включить КРАСНЫМ ключом зажигание.подождать не менее 6 секунд.

Вытащить ключ. Машинка должна заморгать с частотой 5 раз в секунду.

Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.

3 писка + 2 писка.

Выключить зажигание и вытащить ключ.

Быстро (в течение 5-6 секунд) пока моргает машинка включить КРАСНЫМ зажигание

3 писка + 2 писка.

Выключить зажигание КРАСНЫЙ КЛЮЧ В ЗАМКЕ.

1 писк.

Быстро (в течение 5-6 секунд) включить зажигание на 2-3 СЕКУНДЫ!

Выключить зажигание. КЛЮЧ В ЗАМКЕ

3 писка + гаснет машинка. Не вынимаем ключ.

(При работе с некоторыми контроллерами прекращение мигания лампочки и выдача зуммером 3 звуковых сигналов происходит уже при включении зажигания. В этом случае всё равно следует выключить зажигание и подождать не менее 10 секунд)

ждем не менее 10 секунд.

Вынуть ключ.

Проверяем активацию иммо.

Включаем зажигание любым ключом, если при включении зажигания машинка на приборной доске не загорается, то иммо активирован.

Процесс обучения также показан на видео:

Шпаргалка:

Закрыть двери.

Красный – зажигание на 6 сек – вынуть

Черный – зажигание 3 писка + 2 писка – вынуть

Красный – 3 писка + 2 писка – выкл.зажигание – 1 писк

Вкл.зажигание 2-3 сек – выкл.зажигание

Не вкл.зажигание еще 10 сек.

Для проведения повторной синхронизации кодов включите зажигание РК. Ждать 6 сек. Если КЛ начала мигать один раз в секунду (ошибка), выключите зажигание и подождите не менее 10 сек. Затем снова включите зажигание. КЛ  мигать не должна, а двигатель должен запуститься.

Если через 3 сек после включения зажигания КЛ будет гореть постоянно, значит, противоугонная функция не активирована и процедуру обучения ключей следует повторить вновь.

Беспокоитесь за свой автомобиль? Установите сигнализацию своими руками.

Ключевые слова: безопасность лада гранта | безопасность лада калина | безопасность лада калина 2 | безопасность лада приора | система зажигания лада гранта | система зажигания лада калина | система зажигания лада калина 2 | система зажигания лада приора

00Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

Неисправности штатной сигнализации Лада Калина, Приора или Гранта

Описание панели приборов Лада Приора и Калина

Описание панели приборов Лада Гранта и Калина 2

Как активировать на Приоре штатную сигнализацию

Вам понадобится

• – автомобиль Лада Приора
• – руководство по эксплуатации автомобиля
• – обучающие и рабочий ключи

Инструкция

В автомобиле Лада Приора иммобилизатор считывается прямо с ключа. Активировать его можно самостоятельно. Перед процедурой заправьте около 10 литров бензина. Сделать это надо для того, чтобы не запутаться в звуковых сигналах автомобиля.

Закройте все двери автомобиля. Обучающим ключом включите зажигание. Подождите 6 секунд. Выключите зажигание. Индикатор правильности выполняемых действий: быстро мигающая лампа (не менее 5 раз в секунду). Вытащите обучающий ключ.

Сразу вставьте рабочий ключ в замок и включите зажигание. На это у вас есть около 6 секунд, пока лампа не перестала мигать. Должны прозвучать три звуковых сигнала. С включенным зажиганием дождитесь еще двух сигналов, затем выключите зажигание.

В течение 6 секунд извлеките ключ из замка и снова вставьте обучающий, включив им зажигание. При включении вы должны услышать три звуковых сигнала. Не выключая зажигания, дождитесь еще двух сигналов (около 6 секунд).

Отключив зажигание, не вынимайте ключ из замка. Дождитесь одиночного сигнала. Лампа должна замигать в два раза быстрее. В этот момент снова включите зажигание тем же ключом. Подождите 2-3 секунды. Выключите зажигание. Максимум через пять секунд вы услышите три звуковых сигнала, перестанет мигать лампочка. Не включайте зажигание еще минимум десять секунд.

Возможно, потребуется выполнить ресинхронизацию иммобилизатора, т.к. контроллер может не дать запустить двигатель. Для этого включите зажигание рабочим ключом, выждите 6 секунд. В случае мигания лампочки 1 раз в секунду (состояние ошибки), на 10 секунд выключите зажигание. После – снова включите, лампочка не должна мигать.

Если через три секунды после включения зажигания рабочим ключом лампочка постоянно горит, значит, надо провести процедуру с самого начала.

Обратите внимание

Настаивайте при предпродажной подготовке автомобиля на активации системной иммобилизации. Данная процедура должна быть выполнена в центре подготовки в присутствии водителя. Это правило указано на странице 9 руководства по эксплуатации автомобиля. В случае отказа сотрудников активировать штатную сигнализацию настоятельно потребуйте инструкции по активации.

• Диагностика иммобилизатора АПС-6
• штатная сигнализация приора

Как отключить иммобилайзер на Ладе Приоре?

02:21

Иммобилайзер это противоугонное устройство, устанавливаемое на все современные инжекторные автомобили ВАЗ, включая и Ладу Приору. Если произвести запуск двигателя без ключа, иммобилайзер заблокирует систему зажигания двигателя.

Однако случаев внезапного отказа система защиты из-за программных сбоев так много, что каждому владельцу приоры необходимо знать, как отключить противоугонное устройство, если машина не заводится, и как активировать его обратно.
Выполнить эту работу достаточно трудно, так как потребуются определенные знания в электронике автомобиля и специализированные инструменты и приборы.

Поэтому рекомендуется все работы, связанные с вмешательством в работу систем управления и защиты, проводить только у квалифицированных специалистов.

• г.Сергиев Посад.Работаем и с Вызовом.89651496165. www.avs-garage.ru
• Мы дилеры компании Chip63.ru на территории РК
• удаляем данные иммобилайзера из ЭБУ от большинства российских автомобилей ваз и др. на примере январь 7.2 ваз 2112. двумя способами без подключения ЭБУ к компьютеру посредством адаптера k-line. ссылка на EEPROM 24C04 http://ali.ski/mQlqc программатор покупал у этого продавца, в этой комплектации http://ali.ski/-R3T20 но можно купить один программатор подешевле http://ali.ski/jHbRq
• Прошивка Иммобилайзера Приора http://sesub.ribut.ru/%D0%9F%D1%80%D0%BE%D1%88%D0%B8%D0%B2%D0%BA%D0%B0%20%D0%98%D0%BC%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D0%B0%D0%B9%D0%B7%D0%B5%D1%80%D0%B0%20%D0%9F%D1%80%D0%B8%D0%BE%D1%80%D0%B0 Как отключить иммобилайзер на приоре: основные этапы рабочего процесса. В автомобиле “Приора” иммобилайзер конструктивно объединен с контроллером стеклопакета. Для этого нужно подключить блок управления к компьютеру и считать такие файлы для прошивки, как flash. Итак, иммобилайзер на Приоре — незаменимая. Активируем иммобилайзер на ладах,обучаем 2 рабочих…
• Доп информация на сайте www.chip63.kz
• Отключение иммобилайзера на ВАЗ 2110 2008 г.в. в автосервисе Гефест в Подмосковье. Вы думаете как отлючить иммобилайзер? Прописать новый чип ключ на Вашу Ладу? Если Вам надо отключить иммобилайзер на ВАЗ 2110 или любой другой модели LADA (лада калина, лада приора, лада гранта и др. ) и вы живете в…
• Как отключить заблокированный штатный иммобилайзер на ВАЗ? Специалисты компании RT.Avto расскажут, как это можно сделать и с помощью таких средств как: паяльная станция, компьютер, программатор ЭБУ ПАК-Загрузчик. RT.Avto – Техпомощь с удовольствием! Телефон в Москве: +7 925 545-64-06 Сайт: www.rtavto.ru
• Как удалить иммо с большинства русских машин без программатора и ноута. внимание: не является руководством к действию, не ко всем машинам подходит. ссылка на EEPROM 24C04 http://fas.st/QPu8x

Активация иммобилайзера на Приоре: обучение и починка устройства

Порядок активации иммобилайзера на Приоре

Элегантная модель Лады

Автомобиль Лада Приора — это не только дорогостоящая и требующая ухода вещь, но и настоящий друг. Он позволяет свободно передвигаться на большие расстояния, перевозить необходимые грузы, облегчает труд человека и помогает расслабиться. Эта машина является жемчужиной отечественного автопрома.

Она имеет красивый внешний вид, вместительный и удобный салон и прекрасные ходовые качества. Такой автомобиль хорошо подойдет для всей семьи, для поездок по городу и прохождения больших расстояний по трассе. Так что эта машина становится вторым домом для водителя. Поэтому к Приоре стоит относиться бережно и хранить ее в надежном месте.

Особенно важно соблюдать правила противоугонной безопасности, ведь нередки случаи хищения автомобилей. Конечно, если машина хранится в гараже или на стоянке, то риск кражи невелик.

Однако далеко не всегда есть возможность поставить Ладу Приору на охраняемой парковке, в гараже или даже просто в надежном месте.

Ведь дорога может занести куда угодно! Именно поэтому и были придуманы противоугонные средства, позволяющие водителю быть уверенным, что его машину никто не сможет угнать.

Надежная защита от автоугона

Одно из наиболее действенных средств против угонов автомобилей — иммобилайзер. Это электронное устройство, обеспечивающее блокировку впрыска топлива при несанкционированном доступе к машине. Если иммобилайзер активирован, то без специального разрешающего сигнала Приора не сдвинется с места.

Как правило, этот сигнал может дать только особый ключ, который должен быть у хозяина авто. Если злоумышленники решат сломать иммобилайзер, то электронные системы автомобиля заблокируются, и машина никуда не поедет. Так что такое приспособление является очень действенным методом противостояния автоугону.

Наличие иммобилайзера может быть предусмотрено автопроизводителем. Такой прибор называют штатным иммобилайзером. Хотя некоторые автомобильные заводы до сих пор отдают предпочтение простым штатным сигнализациям, которые не препятствуют угону, а только оповещают о нем хозяина и пугают воров. Все комплектации Лады Приоры содержат в себе иммобилайзер, но для работы он должен быть активирован.

Как активировать иммобилайзер на Приоре

Если активация или обучение штатного иммобилайзера по каким-то причинам не была проведена в автосалоне, можно сделать все самому. Это не так уж сложно, если выполнить пошагово ряд действий.

Для начала нужно знать, что входит в комплект каждого иммобилайзера — это собственно противоугонное устройство и 3 ключа. Два из них черного цвета — рабочие ключи. Один красный — обучающий.

С помощью этого ключа и проводятся активация или обучение устройства.

Для того чтобы узнать, как активировать иммобилайзер, можно попробовать воспользоваться инструкцией.

Однако в инструкции от штатного иммобилайзера для Лады Приоры ход активации описан в общих чертах, не совсем понятно и подробно для человека, который впервые собирается активировать устройство.

Поэтому далее будет детально описан каждый шаг обучения и то, к чему он должен привести, чтобы сразу можно было определить ошибку. Главное, выполнять все пошагово.

Два вида ключей

Перед началом активации иммобилайзера нужно убедиться, что двери авто закрыты. Теперь обучающим ключом включаем зажигание. Оно должно работать минимум 6 сек. Выключаем зажигание.

Если все делается правильно, то лампа будет мигать в течение всего времени активации. Если лампа вдруг перестает мигать, значит, допущена ошибка, есть поломка или нарушены временные рамки процедуры.

Лампа — показатель правильности активации.

В течение того времени, пока лампа сигналит, нужно включить зажигание с помощью рабочего ключа. Можно будет услышать сигналы, издаваемые зуммером. Их должно быть 3. Если их не последовало, значит, обучение проходит неправильно.

После того как прозвучали 3 сигнала, нужно подождать еще немного (примерно 6 сек.), пока сигнал не будет подан еще 2 раза.

Если сигналов не было, следует проверить иммобилайзер на наличие поломок или узнать, не был ли он обучен другим ключом. Когда прозвучали 2 сигнала зуммера, зажигание нужно выключить.

Если владелец собирается обучить не один, а нескольких ключей, то аналогичные процедуры нужно повторить с каждым из них.

Удостоверившись, что лампочка по-прежнему мигает, следует вынуть рабочий ключ из замка зажигания. Потом в него вставляется обучающий ключ и зажигание включается.

Если не было никаких ошибок, то зуммер опять выдаст 3 сигнала, подтверждающих правильность активации. После того как звуки были услышаны, выключать зажигание не требуется. Спустя 6 сек.

зуммер подает еще 2 сигнала, которые подтверждают, что все проходит правильно.

Теперь зажигание нужно снова выключить, но обучающий ключ оставить в замке. Через те же 6 сек. после отключения зажигания зуммер должен издать 1 сигнал. Сигнальная лампа учащает мерцание примерно в 2 раза. Если какое-то из этих действий не произошло, то при активации была допущена ошибка, и всю процедуру придется начинать заново.

Если же все сделано как нужно, то до окончания обучения иммобилайзера остается всего один шаг. В то время, пока лампочка учащенно сигнализирует, обучающим ключом нужно включить зажигание. Спустя несколько секунд его следует снова выключить.

Примерно через 5 сек. после того, как зажигание было отключено, лампочка перестанет мигать, а зуммер должен издать 3 сигнала. Может случиться так, что все это произойдет уже тогда, когда зажигание было включено. В этом нет ничего страшного.

Далее нужно выключить зажигание и не включать его не менее 10 секунд. После этого должна включиться сигнализация и аварийная лампочка. Обучение закончено! Иногда после обучения происходит так, что иммобилайзер и контроллер теряют синхронность выполнения команд. В таком случае их следует синхронизировать.

Для этого нужно включить зажигание двигателя обученным ключом. Скорее всего, лампочка будет показывать ошибку, часто мигая. В этом случае необходимо отключить зажигание на 10 сек. При повторном включении зажигание должно включиться без сигналов лампочки.

Если же лампочка стала гореть непрерывно, значит, в обучении была допущена ошибка и его придется повторить.

Устранение неисправностей в работе иммобилайзера

Может случиться так, что иммобилайзер по каким-то причинам сломался. Что же делать в таком случае? Разработчики ВАЗ придумали систему, с помощью которой водитель может совершить одну поездку без разблокировки иммобилайзера. Чтобы автомобиль тронулся с места, нужно ввести особый код, состоящий из 6 цифр, который знает только хозяин. Этот код вводится с помощью нажатий на педаль газа.

Наглядная инструкция по ремонту

Если устройство работает некорректно, можно попробовать починить его самостоятельно. Это не так уж легко, но вполне возможно. Сначала нужно найти сам иммобилайзер. Он расположен в нижней части консоли, в блоке управления двигателем. Боковые крышки консоли нужно отсоединить, затем открутить контроллер и клеммы, привинченные к блоку управления.

Затем блок управления разбирают, чтобы припаять новый чип-резистор. Для этого нужно подключить блок управления к компьютеру и считать такие файлы для прошивки, как flash и eeprom. Их необходимо сохранить.

Вторую прошивку нужно возвратить в блок и припаять чип-резистор обратно. Перед тем как возвращать блок управления на место, следует отключить блокировку иммобилайзера, чтобы система не заблокировалась во время установки.

Для этого необходимо произвести кое-какие манипуляции с контактами.

Сначала отсоединяем 12-контактный разъем. Провода под номером 9 и 18 нужно отсоединить от разъема и соединить вместе оба контакта. Теперь можно подсоединять разъемы к блоку управления и возвращать консоль на место. Починка иммобилайзера на Приоре выполнена!

Современный иммобилайзер включает в себя еще одно устройство, которое должно обеспечивать безопасность автомобиля — сигнализацию. Это первое автоугонное средство, которое должно уведомить хозяев о том, что кто-то совершил несанкционированное проникновение в их автомобиль. Оно издает звуковые и световые сигналы, которые сразу же привлекут внимание и заставят воров отступить.

Штатная сигнализация доступна во всех комплектациях Приоры с иммобилайзером. Она не только издает звуковые и световые сигналы, но также блокирует двери и электронику.

Как отключить штатную сигнализацию? Ответ прост! Для того чтобы отключить штатную сигнализацию на Приоре, нужно воспользоваться кнопкой на брелке сигнализации или рабочим ключом иммобилайзера.

Он разблокирует всю систему защиты автомобиля.

Как установить новую сигнализацию

Разъемы для подключения

Конечно, хозяин авто может захотеть заменить штатную сигнализацию на Приоре и установить новую.

Установка сигнализации на Ладу Приору сравнительно простая, так как все манипуляции нужно проводить в одном и том же месте — на разъемах контроллера электропакета.

Устанавливать сигнализации на Приору следует так, чтобы не перепутать точки подключения, не допустить ошибок и не повредить провода или разъемы. Установка сигнализации происходит в следующей последовательности.

Сначала нужно подключить к разъему X1 контроллер электропакета.

Сигнализация на +12V подключается при помощи красного провода, подсоединенного к пин 2,3.

Передние поворотники соединены с сигнализацией синим проводом с пин 15.

Задние поворотники — сине-черный провод — пин 14.

Теперь подключим контроллер к разъему X2:

Управление зажиганием происходит через оранжевый провод, который нужно подключить к пин 9.

Крышка капота зависит от бело-черного провода, который должен находится в пин 17.

Узлы для подключения систем

Подключение контроллера к разъему X3.

Водительская дверь подсоединяется с помощью сине-черного провода, который должен быть прикреплен к пин 6.

Правая передняя — коричневый провод — пин 7.

Подключение сигнализации к задним дверям осуществляется серо-красным проводом, который должен быть в пин 1.

Дверь багажника — желто-красный провод — пин 8.

Все двери подключаются бело-черным проводом, подсоединенным к пин 16.

Установка сигнализации на Приору завершена!

Итак, иммобилайзер на Приоре — незаменимая вещь, которая обезопасит Ладу от автоугона. Хозяева машины могут спать спокойно! Даже штатный иммобилайзер — надежное средство от воров, которые пытаются украсть чужие авто. Ладу Приору, оснащеннную этим устройством, хозяин всегда может найти там, где оставлял.

Первый портал про автомобили ВАЗ
