Снятие, замена и регулировка троса сцепления на ваз 2108, 2109, 21099

Как заменить трос сцепления на ВАЗ 2109?

Для проведения процедуры машину необходимо приподнять. Лучше всего воспользоваться смотровой ямой, эстакадой или подъемником, но достаточно будет поднять с помощью домкратов.

Инструменты

Процедура длится не боле 15-20 минут. Чтобы ее провести, нет необходимости в большом количестве инструментов и материалов, достаточно приготовить:

• новый трос сцепления (ТС);Новый тросик на ВАЗ 2109
• набор ключей;
• отвертку.

Этапы

Замена ТС на ВАЗ 2109 состоит из следующих шагов:

Сначала работы проводятся в подкапотном пространстве.

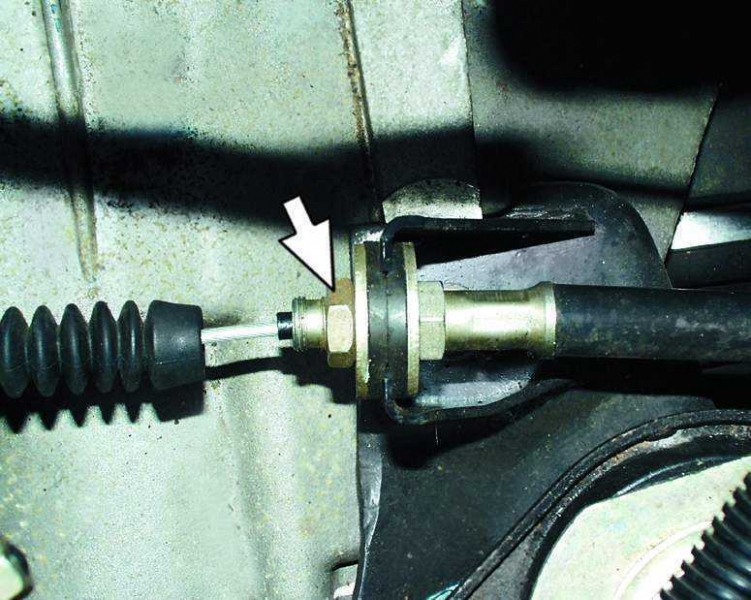

В автомобиле ВАЗ 2109 трос крепится к коробке благодаря металлическому кронштейну. Для того, чтобы вытащить заменяемую деталь из кронштейна, нужно ослабить крепежные элементы.Две гайки крепления ТС

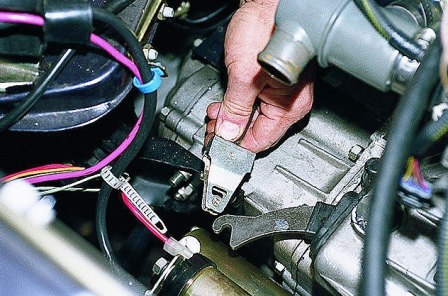

Затем снимаем нижний конец тросика с вилки выключения сцепления.

Для проведения дальнейших работ нужно переместиться в салон машины. Необходимо отсоединить ТС от педали. Для этого нужно убрать резиновые коврики и отодвинуть ковролин.

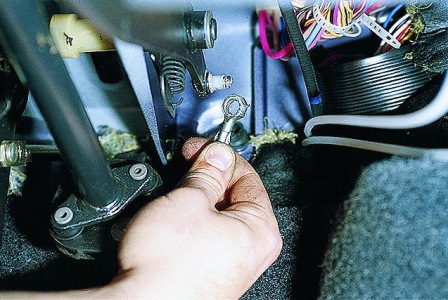

Далее нужно вытащить стопорную скобу с помощью обычной отвертки, а затем извлечь палец, который соединяет ТС с кронштейном педали.Вытаскиваем стопорную скобу с пальца

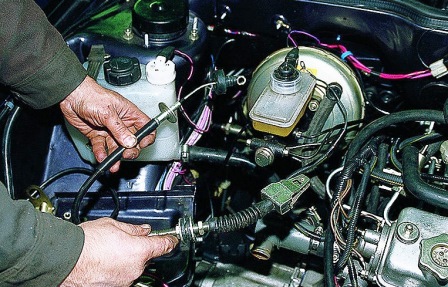

На следующем этапе необходимо достать тросик.  Со стороны салона в моторном отсеке установлена резиновая подушка. Под рулем в перегородке кузова находится отверстие, через которое вытягиваем оболочку тросика путем выталкивания резиновой подушки, после этого вытягиваем старый ТС.

Далее начинается процесс установки, который начинается с салона автомобиля. Новую запчасть нужно через отверстие пропустить под днище и закрепить его наконечник на пальце ПС с помощью стопорной скобы.

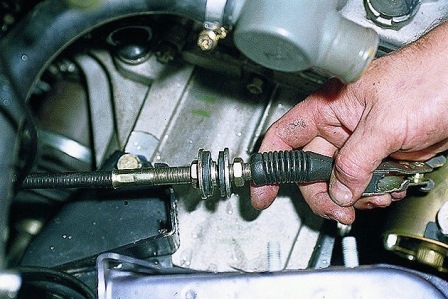

Далее следует зафиксировать ТС в коробке так, чтобы резиновая втулка легла в кронштейн. Таким образом можно избежать повреждения резьбы.

Затем нужно надеть наконечник на вилку.

Чтобы тросик был более эластичным его желательно смазать маслом.

После установки нового ТС необходимо проверить работу механизма и отрегулировать все детали.

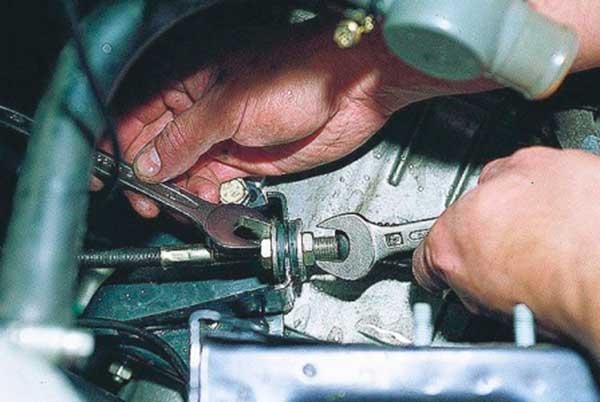

Для регулировки ТС следует отпустить контргайку. Это позволит свободно передвигаться регулирующей гайке.Регулировочная гайка 1 и контргайка 2

С ее помощью необходимо натянуть ТС на оптимальное расстояние. Если перетянуть, то он может снова порваться, если  не дотянуть, как положено, он будет не отрегулирован.

После любых манипуляций с ПС ее следует отрегулировать. Для этого необходимо проделать следующие действия:

• отвернуть гайку, расположенную под педалью;
• немного ниже находится контргайка, которую следует закрутить;
• далее нужно закрутить и первую открученную гайку;
• теперь необходимо максимально прикрутить резиновую шайбу к вилке.

Педаль сцепления и тормоза должны находиться на одном уровне. Если ПС будет выше, она быстро износится.

Таким образом, процедура замены ТС на автомобиле ВАЗ 2109 не слишком сложная и может быть выполнена в домашних условиях, а значит автовладелец сможет сэкономить на автосервисе.

 Загрузка …

Видео «Замена троса сцепления на автомобиле ВАЗ»

В этом видео наглядно показывается, как заменить ТС, а также как отрегулировать педаль сцепления.

Замена троса сцепления lada 2108 (ваз 2108)

Сцепление Ваз 2109 состоит из корзины сцепления,нажимного диска, выжимного подшипника, лапки привода, выжимного подшипника, тросика и педали сцепления. То, что привод сцепления тросиковый,а не гидравлический, как у моделей классики, является отличительной особенностью Ваз 2109.

В моделях классики педаль сцепления при нажатии давит на поршень главного цилиндра сцепления, от которого по трубке, давление жидкости передается на рабочий цилиндр сцепления. В Ваз 2109 все проще, педаль сцепления соединена с лапкой включения сцепления через тросик. Тросик сцепления подсоединен к педали сцепления и заводится в подкапотное пространство.

Далее через регулировочную гайку натяжения тросика он подводится к лапке.

Замена тросика сцепления Ваз 2109 производится в случае его обрыва или тугого хода. Последовательность действий следующая: Отсоединяем тросик от лапки сцепления.

Затем отсоединяем тросик от педали сцепления из салона Ваз 2109.

Потом откручиваем регулировочную гайку натяжения тросика сцепления и вынимаем его из-под капота.

Понять, что у Ваз 2109 оборвался тросик сцепления просто: перестанут включаться передачи на работающем двигателе. Вы нажмете педаль, попытаетесь включить первую передачу, но она не будет включаться, а будет слышен скрежет шестеренок, так как сцепление включено и крутящий момент передается на коробку передач.

Попросите кого-нибудь понажимать сцепление, а сами откройте капот и смотрите, если при нажатии и отпускании педали лапка включения сцепления не шевелится, значит порван тросик сцепления Ваз 2109 и он подлежит замене.

Если тросик сцепления слишком сильно натянут, то сцепление может буксовать, то есть передача крутящего момента от маховика на нажимной диск будет не полной. То что сцепление буксует легко понять при движении Ваз 2109: если Вы резко нажимаете на педаль газа и слышите, что двигатель набрал обороты, а машина при этом не ускоряется, значит сцепление Ваз 2109 буксует.

Необходимо ослабить натяжение тросика сцепления. Также есть другая крайность, когда тросик сцепления слишком слабо натянут и сцепления не до конца отключается.

В таком случае при включении передач будет слышен хруст шестерен. Необходимно подтянуть тросик сцепления Ваз 2109. На Главную.

Замена троса привода сцепления Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Инструкция по ремонту сцепления Ваз 2108, Ваз 2109, Ваз 21099 своими руками

Для удобства восприятия отсоединение троса привода от рычага сцепления ваз 2108, ваз 2109, ваз 21099 показано на коробке, снятой с автомобиля.

Раздел по ремонту трансмиссии лада 21099, сцепления, приводов колес автомобиля. Ремонт дифференциала лада 2108, вторичного и первичного вала лада 2109.,

• Узлы трансмиссии и кпп Ваз 2108, Ваз 2109, Ваз 21099,
• Ремонт трансмиссии Ваз 2108, Ваз 2109, Ваз 21099
• . Ремонт сцепления, этапы снятия и установки сцепления лада 2108, регулировка сцепления ваз 21099, ваз 2108, ваз 2109.. Трос привода сцепления

www.VazClub.com

Еще статьи на эту тему:

20-02-2012, 23:53

Информация

Если порвался трос сцепления, то вы не сможете нажать на педаль, так как она проваливается в пол. Также случается, что педаль становится слишком тугой. В этих случаях рекомендуем научиться снимать, менять и регулировать трос сцепления на ВАЗ 2108, 2109, 21099 своими руками.

Вам понадобятся: новый трос сцепления, 2 ключа на 17″.

Замена и регулировка троса сцепления ВАЗ 2108, 2109, 21099

   Владельцы отечественных иномарок часто страдают из-за того, что расстягивается тросик сцепления. Сегодня мы рассмотрим эту проблему на примере автомобилей серии Самара, а именно ВАЗ 2108, 2109, 21099. Данные машины очень популярны среди народа и поэтому мы сейчас будем учиться сначала подтягивать трос сцепления. Следующий этап будет – замена троса привода сцепления.

Начнем с самого простого, а именно регулировки троса сцепления. Подтягивать надо осторожно. Необходимо следить, чтобы не трос не перетянулся, иначе в последствии эксплуатации он может полностью выйти из строя. Место подтягивая и регулировки троса сцепления находиться под капотом. Если у Вас есть с собой напарник, пусть понажимает на педаль сцепления, и вы без труда найдете его. Если же никого рядом нет, смотрите данное изображение: тросик сцепления проходит сверху коробки передач

Для регулировки троса нам необходимо будет 2 ключа на “17”. Механизм натяжения состоит из двух гаек, контрящая и натяжения.

Ослабляем контрящую гайку и подтягиваем гайкой натяжения. Вы увидети, как тросик сцепления подтягивается в сторону передней части вашего ВАЗ 2108, 2109, 21099. После подтягивания сцепления садим в машину и нажимаем на сцепление. Если вы не чувствуете изменений, повторяйте процедуру снова до тех пор, пока не добьетесь нужного результата. Как только вы подтянули сцепление до нужного Вам уровня, подтягиваем контрящую гайку. Готово!Примечание: не перетягивайте сцепление, а то в один момент тросик лопнет.Хотите защитить свое авто? Вам поможет  защита для картера и КПП ВАЗ 2108.

Цена тросика в магазине: 200-300 рублей.

Если вы всё-таки порвали тросик сцепления, то читаем дальше. Процедура будет аналогична подтягиванию тросика сцепления. Первым делом нам надо ослабить тросик сцепления, чтобы вытащить его из кронштейна крепления.

Далее вытаскиваем тросик сцепления из крепления на вилке коробки передач:

Перемещаемся в салон вашего ВАЗ 2108, 2109, 21099. Там снимаем стопорную скобу с педали сцепления и отсоединяем тросик сцепления от педали:

Теперь осталось последнее действие по снятию старого тросика сцепления. Вынимаем его вместе с резиновой подушки из отверстия. Найдете его в месте перехода сцепления из двигателя в салон. Полностью вытаскиваем тросик сцепления.

Теперь собираем всё в обратном порядке и подтягиваем сцепление. Как уже писали выше, сделать это можно просто и быстро.

Ну вот и закончилась статья по замене и регулировке сцепления. Спасибо. Удачи на дорогах.Обсуждение данной фото инструкции на форуме ВАЗ 2108, 2109, 21099 замена и регулировка троса сцепления

Ваз 2109: замена тросика сцепления своими силами

Тросик сцепления на ваз 2109

На ваз 2109 замена тросика сцепления – дело актуальное и востребованное. Дело в том, что замена тросика сцепления ваз 2109 помогает устранить сразу несколько проблем, речь о которых пойдет ниже.

Причины замены

Обычно на ваз 2109 замена троса сцепления необходима, если:

• Сцепление работает неправильно. То есть, водителю сложно осуществить нажатие педали сцепления, в результате чего автомобиль сложно заводится.
• Коробка передач также барахлит. Помимо того, что она сложно переключается, так еще во время своей работы она издает не совсем понятные звуки.
• Педаль сцепления провалилась вниз и не возвращается в исходное положение.

Замена троса сцепления ваз 2109

Все это появляется из-за того, что трос либо порвался, либо слетел с вилки.
В первом случае его нужно будет заменить. Во втором же случае можно будет просто поставить его на свое место, зажав его при этом, чтобы он в дальнейшем снова не слетел.

Замена троса сцепления на ваз 2109

Замена троса сцепления со снятием жабо сопровождается следующими действиями:

• Поднять машину на домкрат, иначе будет просто невозможно увидеть сам трос сцепления.
• Открутить гайку крепления.

• На тяге педали находится колечко со штопорным кольцом.
• Нужно снять тросик. Однако при этом может возникнуть проблема со шплинтом, который его держит.
• Чтобы его снять, нужно найти ключ на 8, с помощью которого можно будет без труда выполнить данную манипуляцию.

Заменить трос сцепления ваз 2109

• После этого тросик легко вынимается, однако он все еще прикреплен к месту крепления, поэтому его пока что нельзя демонтировать.
• Снять жабо и стеклоочиститель ваз. Открыть капот.
• Под капотом найти место, к которому крепится трос. Здесь нужно открутить гайку ключом на 19.
• Резинку можно оставить старую, если она находится в неплохом состоянии. Кроме того заменить ее в домашних условиях довольно сложно, так как по ней идут непонятные проводки (они не выполняют никакой функции, поэтому их можно смело вынуть).
• В отверстие, через которое проходил трос, нужно вставить резинку.

• Вставить новый трос на место старого.
• Под капотом закрутить скобу крепления.

Замена троса сцепления без снятия жабо

Заменить тросик сцепления ваз 2109

Заменить трос без снятия жабо намного легче, чем с его снятием, так как второй вариант предусматривает множество ненужных манипуляций.
Чтобы без труда заменить его в домашних условиях, необходимо:

• ​Открутить крепление троса, используя ключ на 19.
• Вынуть наконечник троса из вилки сцепления.

• В салоне под педалью нужно найти гайку крепления троса. Она очень маленькая, поэтому чтобы ее снять понадобится ключ на 8.

Ваз 2109 регулировка троса сцепления

• Отцепить скобу, с помощью которой крепится наконечник троса с педалью сцепления. Чтобы осуществить это действие, следует как можно выше поднять педаль сцепления, после чего отверткой зацепить клипсу .
• Вытащить трос сцепления. За него не нужно слишком сильно дергать.Дело не в том, что он порвется, он же и так уже порван. Просто можно навредить «гнезду», в котором он находился. Вытаскивать его нужно прямо через салон.

• Снять скобу, расположенную на рычаге педали. После этого будет легче вынуть трос.
• Медленными движениями засунуть в отверстие новый трос через салон в капот.

Ваз 2109 сцепление троса

• Закрепить все необходимо в обратном порядке.

• Однако скобу крепления можно вернуть на место иначе. Из обычной скрепки следует сделать клипсу. С ее помощью нужно закрепить эту скобу.При необходимости можно использовать пассатижи.
• Желательно в конце смазать трос маслом или смазкой (она зимой не замерзает), чтобы он стал более эластичным.

Регулировка

Ваз 2109 трос сцепления

Она проводится обязательно.

Регулировка троса сцепления

Ваз 2109 тросик сцепления

Отрегулировать тросик можно так:

• Расслабить контргайку. Это позволит регулирующей гайке двигаться.
• Подтянуть трос гайкой натяжения (тянуть до тех пор, пока машина не пошатнется). При этом можно время от времени нажимать на сцепление.

Регулировка педали сцепления

Лопнул тросик сцепления на ваз 2109

После любой манипуляции с педалью сцепления ее необходимо отрегулировать, иначе она будет заклинивать.
Для этого необходимо:

• Открутить гайку, расположенную под педалью.
• Закрутить контргайку, которая находится немного ниже.
• После этого закрутить и первую гайку.
• Максимально подкрутить к вилке резиновую шайбу.

Замена тросика сцепления может осуществляться прямо в домашних условиях. То есть, каждый может своими руками исправить данную неполадку. Цена на домашний ремонт не ударит по кошельку, так как она будет значительно ниже той, которую предлагают в автосервисах. Однако прежде чем приступать к его замене следует пересмотреть много фото и видео по данной теме.

Подробная инструкция, описывающая данный процесс, также будет очень кстати.

Как Поменять Тросик Сцепления На Ваз 2109

Как заменить кабель сцепления на ВАЗ 2109?

Замена кабеля сцепления ВАЗ 2109 требуется, если происходит перерыв. Признаки того, что кабель необходимо изменить.

это появление щелчков при вытеснении педали сцепления (PS), педаль падает и не поднимается назад, возникают проблемы с управлением PS.

В статье приводятся подробные инструкции, благодаря которым любой автолюбитель сможет изменить кабель сцепления на ВАЗ 2109. Кроме того, прилагается видео, в котором четко показан весь процесс.

Пошаговая инструкция по замене

Чтобы выполнить процедуру, машина должна быть поднята. Лучше всего использовать смотровую яму, эстакаду или подъем, но этого будет достаточно, чтобы подняться с помощью домкратов.

инструменты

Процедура длится не более 15-20 минут. Чтобы провести его, нет необходимости в большом количестве инструментов и материалов, достаточно подготовить:

новый кабель сцепления (TC);

Новый кабель на ВАЗ 2109

набор ключей;

отвертка.

Этапы

Замена транспортного средства на ВАЗ 2109 состоит из следующих этапов:

Во-первых, работа выполняется в моторном отсеке.

В автомобиле ВАЗ 2109 кабель прикреплен к коробке благодаря металлическому кронштейну. Чтобы снять заменяемую деталь с кронштейна, необходимо ослабить крепежные элементы.

Две гайки, закрепляющие TC

Затем снимите нижний конец кабеля с вилки выключения сцепления.

Для дальнейшей работы вам нужно перейти в салон автомобиля. Необходимо отсоединить автомобиль от педали. Для этого снимите резиновые коврики и снимите ковер.

Затем вам нужно вытащить зажимной зажим с помощью обычной отвертки, а затем удалить палец, который соединяет TC с кронштейном педали.

Вытащите удерживающий клип из пальца

Следующий шаг. получить кабель. Из салона в моторном отсеке установлена ​​резиновая подушка. Под рулевым колесом в перегородке кузова находится отверстие, через которое мы вытягиваем оболочку кабеля, выталкивая резиновую подушку, затем вытаскиваем старый автомобиль.

Затем начинается процесс установки, который начинается с интерьера автомобиля. Новая деталь должна проходить через отверстие под днищем и фиксировать наконечник на пальце PS с помощью удерживающего клипа.

Затем закрепите ТС в коробке, чтобы резиновая втулка находилась в кронштейне. Таким образом можно избежать повреждения резьбы.

Затем вам нужно надеть наконечник на вилку.

Чтобы сделать кабель более эластичным, желательно смазать его маслом.

После установки нового автомобиля вам необходимо проверить работу механизма и отрегулировать все детали.

Чтобы отрегулировать автомобиль, отпустите контргайку. Это позволит регулировочной гайке свободно перемещаться.Регулировочная гайка 1 и стопорная гайка 2

С его помощью необходимо потянуть автомобиль на оптимальное расстояние. Если вы потянете, тогда он может снова сломаться, если вы не удержитесь, как ожидалось, он не будет изменен.

После любых манипуляций с PS, он должен быть скорректирован. Для этого вам необходимо сделать следующее:

Замена троса сцепления ВАЗ 2108 2109 21099

как своими силами поменять трос сцепления на автомобилях ВАЗ.

Замена троса сцепления ВАЗ 08,09,10 за 10 минут

Z534726278676. на развитие канала.Замена троса сцепления ВАЗ 08,09,10 за 10 минут.

• отвинтите гайку, расположенную под педалью;
• чуть ниже. контргайка, которая должна быть завинчена;
• то вы также должны скрутить первую раскрученную гайку;
• Теперь необходимо как можно больше прикрутить резиновую шайбу к вилке.

Педали сцепления и тормоза должны находиться на одном уровне. Если PS выше, он быстро изнашивается.

Таким образом, процедура замены автомобиля на автомобиле ВАЗ 2109 не слишком сложна и может быть выполнена дома, а это означает, что владелец автомобиля может сэкономить деньги на автосервисе.

Видео «Смена троса сцепления на автомобиле ВАЗ»

Это видео ясно показывает, как заменить автомобиль, а также как отрегулировать педаль сцепления.

Как Заменить Трос Сцепления На Ваз 2109

12 Июн

Подмена и регулировка троса сцепления на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Сейчас вот в этой статье мы с вами разберем правильную подмену троса сцепления. Заменить сенсорное стекло, экран на сотовом телефоне вам как заменить экран.

хочешь более подробно узнать о том как заменить передний сальник коленвала на ваз 2108-ваз 21099?.

А так же после подмены троса на новый, мы тщательно опишем деяния благодаря которым вы можете отрегулировать этот трос сцепления.

Краткое содержание:

Где находится трос сцепления?
Часть троса находится в салоне автомобиля, другими словами если быть более четким то она подсоединяется к педали привода сцепления. Как выполнить снятие и последующую замену тросика привода сцепления на автомобиле ваз 2109. А 2-ая часть троса размещается в левой части подкапотного места, для наглядности смотрите фото чуток ниже:

Примечание!
Трос как вы уже сообразили указан 3-мя красноватыми стрелочками!

• Стрелка под цифрой «1», показывает место в каком трос продолжает движение сразу после выхода из отверстия в щитке фронтальной части кузова.
• А стрелка под номером «3», указывает место в каком наконечник оболочки троса привернут к кронштейну.

Когда нужно менять и регулировать трос сцепления?

Он подлежит замене, при:
Его обрыве, при его деформации и при других причинах которые так же будут связаны с тросом.

Примечание!
Перед тем как трос порвется, он начнет издавать разные звуки по которым можно найти то что трос уже нуждается в подмене, а звуки будут наподобие треска, хруста и.т.д.

Он подлежит регулировки, при:
Неверном ходе педали сцепления, другими словами если педаль прогуливается очень не достаточно либо же очень много что не соответствует норме.

А так же его нужно регулировать в этом случае, если педаль сцепления размещена на разном уровне с педалью тормоза, что тоже не соответствует норме.

Как заменить трос сцепления на ВАЗ 2108-ВАЗ 21099?

Замена троса сцепления ВАЗ 08,09,10 за 10 минут

Z534726278676 — на развитие канала.Замена троса сцепления ВАЗ 08,09,10 за 10 минут.

Замена троса сцепления ВАЗ 2108 2109 21099

как своими силами поменять трос сцепления на автомобилях ВАЗ.

Снятие:
1) В начале при помощи двух гаечных ключей ослабьте обе гайки, которые крепят оболочку троса к кронштейну.

2) После этого рукой немного приподняв трос, извлеките его из гнезда.

3) Следом отсоедините поводок троса сцепления (Указан красной стрелкой), от вилки выключения (Синяя стрелка).

4) Когда в подкапотном пространстве трос будет от всего отсоединен, после этого перейдите в салон автомобиля, и затем при помощи отвертки подденьте скобу пальца педали и вследствие чего снимите её.

5) Теперь отсоедините верхний кончик троса, от пальца педали.

6) И в следствии чего снова подойдя к подкапотному пространству, выведите трос сцепления через щиток передней части.

Установка:

Примечание!
Новый трос сцепления устанавливается в обратном порядке снятию. Как поменять жидкость гидроусилителя на ваз 21124? Жидкость в гур (старой жидкости. Как открыть капот на ваз 2106. Но все же чуть ниже мы специально подготовили инструкцию по которой можно будет установить новый трос привода сцепления!

1) Таким же образом сперва засуньте новый трос через отверстия в щитке.

2) После этого в салоне установите верхний кончик троса на палец педали, и застопорите всё это дело стопорной скобой.

3) В подкапотном пространстве оденьте сперва поводок троса на вилку. Ваз 2101; ваз 2106; ваз можете заменить распредвал ваз 2107, закусывает руль на калине и как. Устройство передних стоек на ваз 2110: как снять. Затем вставьте трос между кронштейном и после чего заверните обе гайки крепящее наконечник оболочки троса.

Примечание!
После окончании операции, отрегулируйте трос сцепления!

Регулировка троса сцепления:

Для регулировки воспользуйтесь двумя гаечными ключами. Как поменять масляный насос на ваз 2106 2107 2109 2110. Как снять потолок на ваз 21099 ? Как снять потолок на ваз 21099 ? Приподнимал заднюю полку.

С их помощью ослабьте обе гайки которые крепят наконечник оболочки троса. Как заменить рулевой вал ваз 2106 — youtube.

И после чего посредством вращения этих гаек, затяните трос таким образом что бы ход у педали сцепления составлял «125–135 мм», и что бы она была на одном уровне с педалью тормоза.

Дополнительные видео материалы:
Хотите больше подробностей о замене и регулировки троса привода сцепления? Если да! То в таком случае мы подготовили для вас небольшой видео-ролик просмотрев который, у вас не останется вопросов.

Примечание!
Ну а если же вопросы останутся, тогда задавайте их в комментариях и наши сотрудники вам на них в ближайшее время ответят!
