Не работает панель приборов на ваз 2110 — причины

Если на ВАЗ 2110 не работает панель приборов необходимо разобраться в причине неисправности. Она, может быть, серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда же достаточно проведения замены предохранителя или закрепление массового провода.

Характеристика видов панелей

Щиток, находящийся перед водителем, содержащий набор контрольных ламп, называется панелью.

Он имеет и другое название – торпедо и состоит из следующих составляющих:

Узла, которые фиксирует величину скорости движения автомобиля– спидометра.

Прибора, которые ведет учет числа оборотов – тахометра.

Двух индикаторов: температуры охлаждающей жидкости и уровня топлива.

Разного цвета индикаторных ламп.

Шести отдельных ламп отвечающих за подсветку.

Ряда резервных гнезд, куда могут включаться лампы.

Одну колодку красного цвета. На электрической схеме она имеет X

Другую колодку белого цвета, имеющая обозначение X

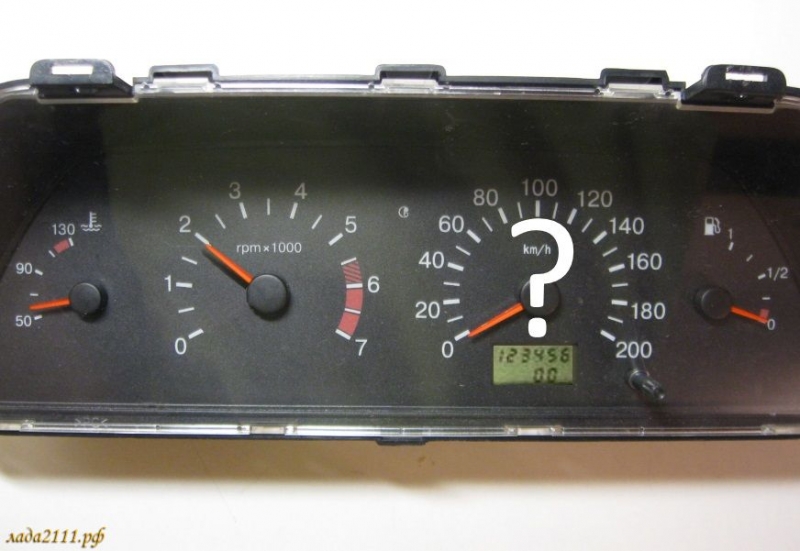

Европанель для ваз 2110Панель для ваз 2110 старого образца

На ВАЗ 2110 существует 2 вида приборных панелей: старого образца и европанель.

Отличия между ними следующие:

старые щитки имеют симметричное расположение приборов;
в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей панели управления

Когда на ВАЗ 2110 не работает панель приборов, то заключаться это может в полном ее отказе или неполадке отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и подсветка заднего номерного знака. Причина заключается в выходе из строя плавкого элемента.

Проблемы с предохранителем

Отказ в работе приборной панели бывает в том случае, если перегорел амперный предохранитель. Он занимает 15 место в монтажном блоке и имеет маркировку F6.

Если такое произошло необходимо искать причину выхода его из строя. Простая замена элемента на новый проблему не решит. Можно сказать с уверенностью, что он тоже сразу же перегорит.

Причиной является короткое замыкание в цепи. Необходимо заняться его поиском и устранением.

Хаотичное движение стрелок на панели приборов

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают то максимальное, то минимальное значение.

Значит, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление массового провода соединяет щиток приборки с перегородкой, которая отделяет двигательный отсек от пространства салона.

Чтобы найти это место вынимается магнитола.

В случае установки сигнализации такой крепеж переносится за обшивку салона, место, где находится левая нога водителя. При покупке автомобиля такая информация водителю сообщается.

Иногда стрелки начинают прыгать после монтажа магнитолы. Происходит это от того, что провод приборки был закреплен ненадежно. Во время движения автомобиля контакт утрачивается. Для устранения такой поломки необходимо просто его надежнее закрепить. После этого стрелки будут выдавать правильную информацию и перестанут прыгать.

Отказ прикуривателя

Случается, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его гнездо используется для подключения разных устройств большей мощности. Здесь совершается зарядка телефонов, включение планшетов или другого оборудования. Идет значительно потребление количества тока. В результате перегорает предохранитель f6.

В случае исправного предохранителя следует искать другую причину. Для этого требуется открутить крепление щитка, вытянуть его. Ведущие к нему провода оставляются на месте. Проверяется напряжение на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна равняться 12 вольтам. Проверяется провод, ведущий к массе, который находится на колодке X1. Его цвет белый.

Неполадки со спидометром

Если на ВАЗ 2110 не работает панель приборов это может быть связано с поломкой спидометра.

Выражается такое в следующих проявлениях:

стрелка полностью неподвижна;
дрожание стрелки с последующей ее остановкой;
работа спидометра проходит только до момента полного прогрева двигателя.

На ВАЗ 2110 с инжекторными форсунками, размещается электронный спидометр. Если прибор отказывает, то, просто, требуется его замена.

Однако чаще причина заключается в другом:

Сигнал на спидометр поступает от датчика. Возможной причиной его отсутствия бывает загрязнение прибора. Тогда он снимается, промывается и просушивается.

Отсутствие хорошего контакта. Просматривается проводка на всем протяжении.

Когда отказывает сам датчик, ведется его замена.

Порядок диагностики и устранения проблем

Когда на ВАЗ 2110 не работает панель приборов, следует, на первом этапе, провести диагностику.

Заключается она в следующем:

осматриваются все лампы и перегоревшие заменяются новыми элементами;
используя прибор мультиметр, проверяется вся проводка на наличие обрывов или плохих контактов;
в случае нахождения окисленных участков они зачищаются;
просматриваются все предохранители и перегоревшие детали заменяются новыми изделиями;
все существующие приборы тестируются.

Проверка указателей уровня топлива и температуры

Чтобы проверить правильность показания уровня топлива и температуры, необходимо провести следующие действия:

Включается зажигание.

Отдельным отрезком провода соединяется плюсовая клемма прибора с массой. Если стрелка приходит в движение, следует осмотреть проводку на участке датчик-индикатор.

Если температурный индикатор фиксирует перегрев, он отсоединяется от датчика. Падение стрелки указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит, неисправна проводка или сам индикатор.

Для проверки прибора он снимается. Его положительная клемма соединяется с плюсом аккумуляторной батареи, а отрицательная с минусом. Стрелка должна показать ноль. При любом ее отклонении индикатор требует замены.

Следует знать, что процесс тестирования ведется на специально оборудованном стенде. Затем идет сравнение результатов с эталоном. Затем осматриваются дорожки. В случае разрывов контакт восстанавливается припоем. Если такой процесс невозможен, устройство подлежит замене.

Предосторожности при работе

Во время выполнения работы следует придерживаться следующих рекомендаций:

если идет замена предохранителя, то зажигание выключается;
аккуратность при тестировании, чтобы не произошло закорачивания проводов;
если проводится пайка, то применяется паяльник малой мощности с тонким наконечником;
при работе с разъемами не прилагаются большие усилия.

Снятие старой и установка новой панели

Процесс замены на европанель не требует приглашения мастеров высокой квалификации.

Сопровождается предварительной подготовкой:

отключается питание от аккумулятора;
убирается руль и облицовочная часть колонки;
иногда вынимаются сиденья.

Демонтаж старой панели

Инструкция по демонтажу:

Демонтируются щитки, расположенные у ног, сидящих впереди людей.

Из-под ручного тормоза убирается криволинейная заглушка;

Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.

С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.

Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.

С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.

Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;

Демонтируется монтажный блок и вынимается пластиковый кожух.

Монтаж нового образца панели

Обе панели имеют разные габариты, поэтому, установка ведется 3 методами:

подгоняется новая комбинация приборов под имеющиеся размеры панели;
идет полная замена панели на новый образец;
ведется монтаж евронакладки.

Последний способ применяется редко. Связано это с тем, что монтаж требует совмещения проводок. Работы ведутся на снятой с автомобиля панели.

Если панель на ВАЗ 2110 не работает, необходимо проверить состояние каждого индикатора. Удостовериться в надежности предохранительных элементов. Дальше переходить к проверке датчиков. При обнаружении поломки устранять ее. Если ремонт узла невозможен, проводить его замену.

Почему не работает панель приборов ВАЗ 2110, как найти причину. Причины отказа приборной панели ВАЗ 2110. Почему не работает приборная панель ВАЗ 2110?

Ситуации, когда приборная панель на автомобиле ВАЗ 2110 не работает, совсем не редкость для продуктов отечественного автопрома. Любое транспортное средство не безгрешно, поэтому автовладельцам не остается ничего иного, как бороться с появляющимися раз за разом неисправностями. Об этом далее в статье.

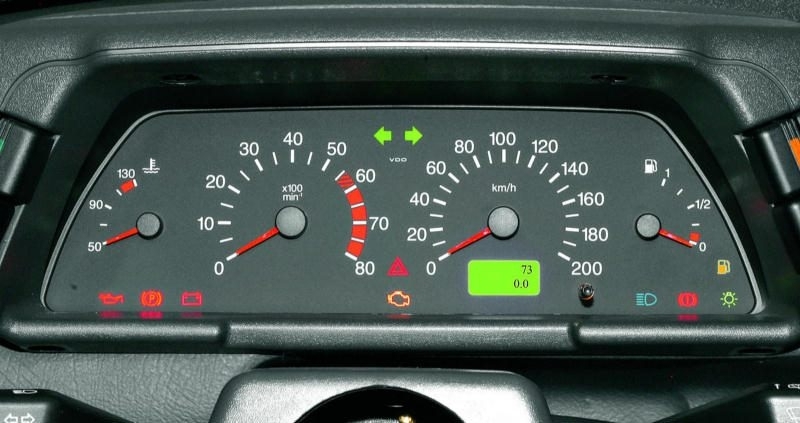

Панель приборов 2110, описание, какие приборы установлены на панельном щитке

Температура охлаждающей жидкости (антифриза), в градусах по Цельсию.

Тахометр, показывает обороты силового агрегата.

Индикатор левого поворота.

Индикатор правого поворота.

Спидометр, показывает скорость транспортного средства в км/ч.

Индикатор резерва топлива, обозначает уровень топлива в бензобаке. Если остается 5-7 литров, загорается соответствующая желтая лампочка — предупреждение либо значок, на котором изображена бензоколонка.

Собственно это и есть изображение бензоколонки, которое сигнализирует о потребности дозаправки.

Контрольная лампочка включения габаритов.

Индикатор, свидетельствующий о низком уровне тормозной жидкости, движение с данной горящей лампой запрещено.

Включение дальнего света фар.

Ручка подводки часов, в некоторых случаях данная ручка исполняет опцию переключения дневного пробега/общего пробега (если панель с узким дисплеем).

Дисплей, который отображает дневной пробег/общий пробег (может быть узким на некоторых моделях).

Контрольная лампочка аварийной сигнализации.

Check Engine, зачастую обозначается следующим значком , что означает неисправность в моторе, рекомендуется остановить работу силового агрегата.

Дисплей с часами (при наличии датчика температуры, может отображать температуру воздуха за бортом).

Индикатор заряда аккумуляторной батареи.

Загорается, когда электрооборудование начинает функционировать от аккумулятора. Может свидетельствовать об ослаблении либо обрыве ремня генератора, неисправности генератора, разрыве цепи и прочих неполадках.

Индикатор, который загорается при включении стояночного тормоза.

Индикатор давления масла.

Загорается, когда давление масла в смазочной системе мотора падает ниже нормы. Недопустимо эксплуатировать двигатель с горящей лампой. Проверьте исправность фильтра и уровень моторного масла.

Лампа воздушной заслонки (только на карбюраторных моторах).

Панель приборов ВАЗ 2110 старого образца и панель приборов ВАЗ 2110 нового образца, в чем отличие

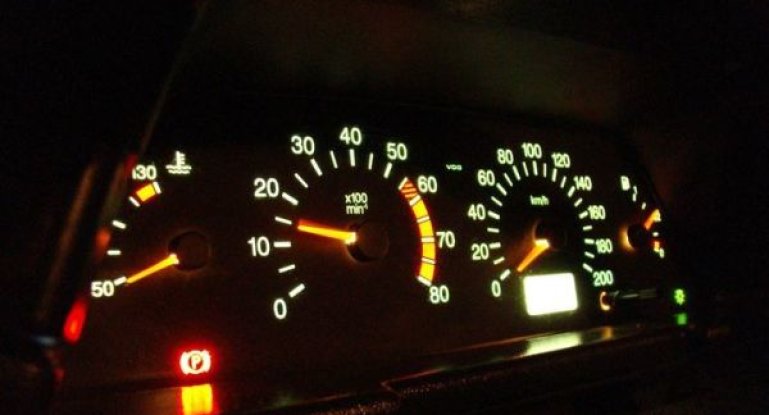

Панель приборов старого образца

Щитки приборов, монтируемые на ВАЗ 2110 бывают двух вариаций — старого образца и нового образца, что зависит от года, в котором было выпущено транспортное средство.

Их отличие в том, что на приборной панели старого образца все приборы размещены симметрично, а на щитке нового образца — указатели охлаждающей жидкости и топлива сдвинуты в правую часть панели.

Не работает панель приборов ВАЗ 2110, не работают приборы и контрольные лампы. Причины

Наиболее значительной неисправностью панели приборов является ее абсолютный отказ. В данном случае не функционируют ни сами приборы, ни контрольные лампы, указатели не работают, а стрелки падают вниз. Чтобы устранить проблему, в первую очередь, необходимо проверить пятнадцати амперный предохранитель, обозначаемый F6. Чаще всего именно он является причиной отказа работы щитка приборов.

Перегорел предохранитель F6, как найти причину, на что обратить внимание

Как уже было сказано выше, перегорание предохранителя F6 влечет за собой полный отказ узла. Найти его можно в монтажном блоке. Если данный элемент перегорел, следует искать причину такого явления, в противном случае новый предохранитель повторит участь предыдущего, т. е. также перегорит. Причиной перегорания предохранителей, как правило, является банальное замыкание электро-цепи.

Прыгают стрелки приборов, причины

Бывают ситуации, когда стрелки приборов прыгают по своим шкалам от максимума до минимума. Чаще всего, причиной такого явления является плохое соединение (контакт) с массой. Провод массы, идущий от приборной панели, крепиться к перегородке, которая отделяет от салона моторный отсек.

Найти его можно, изъяв магнитолу из гнезда. Однако, если на ваше транспортное средство устанавливали сигнализацию, вполне вероятно, что для удобства работы крепление данного массового провода перенесли в иное место, более доступное.

Установщики сигнализации, как правило, переставляют его за облицовку салона в районе левой ноги водителя.

Такая же картина возможна и при монтаже магнитолы. При присоединении ее минусового кабеля, откручивали массовый провод приборной панели, после чего некачественно его завернули. Из-за этого, под влиянием вибраций, которые передаются на кузов транспортного средства, он ослаб. Стоит отметить, что его некачественно заворачивают из-за того, что это не очень удобно делать.

Крепление массы провода, как проверить контакты

Если крепление массового провода качественное, придется проверять саму приборную панель. Для этого ее нужно вытащить с места крепления на столько, на сколько это возможно, не отсоединяя провода, которые идут к колодкам.

Проверить необходимо массовый провод на колодке белого цвета Х1, идущий к первому контакту. Кроме того, следует проверить напряжение на следующих контактах — 6, 9, 10, которое должно быть равно двенадцати вольтам.

Обратите внимание на целостность дорожек на задней стороне приборной панели, по которым ток поступает к потребителям.

Перестал работать прикуриватель, какая связь с отказом панельной доски

Еще одна причина отказа работы панели приборов — прикуриватель. Проблема в том, что через данное гнездо некоторые автомобилисты подсоединяют дополнительные устройства, в частности салонный автомобильный пылесос, шинный электрический насос, зарядное устройство сотового телефона.

Учитывая то, что данным потребителям нужен ток большой силы, то выходит из строя или сам прикуриватель, или перегорает предохранитель F19, из-за чего и отказывает щиток приборов. Стоит отметить, что вывести прикуриватель из строя также можно посредством длительного его удержания во включенном положении.

В таких случаях заставить щиток приборов работать можно, разъединив колодку прикуривателя, но если не сгорел предохранитель F19.

Советы профи

Как видите, устранить все проблемы, связанные с абсолютным отказом работы приборной панели, может сам автовладелец. Для этого ему не потребуются какие-либо дополнительные знания по электротехнике. Единственное, что ему следует знать, это возможные причины появления такой неисправности.

Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
Потеет фара изнутри, что делать
Трещины и сколы на лобовом стекле, ремонт лобового стекла своими руками
Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
Незамерзайка, что это такое и как правильно её выбрать
Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
Как заменить лампочку в автомобиле
Масло в коробке передач, почему пенится масло
Как правильно произвести полировку кузова автомобиля своими руками
Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
Как поменять фильтр на автомобиле своими руками
Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы
Жесты и световые сигналы водителями
Медкомиссия на водительское удостоверение 2018
Описание ваз 2115 инжектор, все её плюсы и минусы
Тюнинг Ваз 2114: доработка ваз 2114, обо всем понемногу
Дроссельная заслонка, чистка дроссельной заслонки своими руками
Lada Vesta официальные версии. Преимущества и недостатки Lada Vesta
Как отремонтировать моторедуктор печки ВАЗ 2110
Блок управления печкой Калина: устройство, ремонт и замена блока управления печки Калина
Что такое пневмотестер, как оценить его показания?
Масляный насос ВАЗ 2107, ремонт и замена масляного насоса своими рукам
Что делать если автомобиль застрял в снегу, полезные советы
Автолампы: светодиодные, галогенные, лед лампы Как подобрать лампы в автомобиле
Причины утечки антифриза: неисправна система охлаждения, радиатор охлаждения, радиатор печки, неисправности в соединениях, антифриз в моторном масле.
Как сфотографировать автомобиль для продажи, полезные советы
Как выбрать автосервис (и при этом сэкономить), полезные советы
Как завести машину зимой, полезные советы
Что может стучать в автомобиле? Как определить причину стука?
Как провести диагностику автомобиля своими руками
Автономный предпусковой подогреватель, автономный подогреватель с дистанционным или программируемым запуском
Замена сайлентблока рычага передней подвески, как заменить сайлентблоки передней подвески своими руками?
Датчик холостого хода неисправности ВАЗ Признаки неисправности датчика холостого хода ВАЗ 2110, 2107, 2109. Замена датчика холостого хода своими руками
Надо ли прогревать двигатель?
Как самому почистить дроссельную заслонку?
ВАЗ инжектор плохо заводится в мороз, что делать
Как заменить вилку сцепления ВАЗ?
Замена диска сцепления 2110. Как заменить диск сцепления 2110 без снятия коробки передачи?
Что такое кодграббер, как он работает и существует ли защита от него

Неисправности приборной панели продукта отечественного автопрома — ВАЗ 2110

Главная страница » ВАЗ » ВАЗ 2110 » Диагностика, распиновка и ремонт панели приборов авто ВАЗ 2110 своими руками

Контрольный щиток отечественной «десятки»

Что делать, если не горит и не работает щиток приборов? Как производится тюнинг панели приборов и как она должна разбираться в случае необходимости? В первую очередь, давайте разберем ее устройство.

Комбинация приборов автомобиля включает в себя следующие элементы:

тахометр, позволяющий следить за количеством оборотов ДВС;
спидометр, демонстрирующий скорость передвижения;
контроллер уровня топлива в баке;
контроллер температуры силового агрегата, а именно антифриза в системе охлаждения;
контрольные индикаторы, которых должно быть 12;
диодные индикаторы подвески панели приборов ВАЗ 2110;
резервный разъем, в который осуществляется включение контрольной лампочки;
несколько колодок для подключения кабелей.

Следует отметить, что колодка красного цвета на электросхеме маркируется символами Х2, а белого — символами Х1, так что перепутать эти элементы не получится.

Если говорить непосредственно о контрольном щитке «десятки», то в этих автомобилях применяется несколько типов приборных панелей, расположенных на торпеде.

В этом случае большинство зависит от года выпуска транспортного средства — машина может быть оборудована либо старой, либо новой версией приборки.

Одна из особенностей старого щитка — в нем все приборы установлены симметрично.

В контрольном щитке нового образца несколько указателей — температуры силового агрегата и уровня бензина — находятся с небольшим смещением вправо.

Распиновка проводов приборной панели

Если не работают приборы, перестают гореть лампочки, часто единственным выходом является необходимость разобрать панели. На практике те или иные компоненты вполне могут отказать работать, процедура разборки и диагностики, как правило, помогает решить проблему.

Однако перед тем, как произвести ремонт панели приборов ВАЗ 2110, рекомендуем ознакомиться с распиновкой щитка. Это делается для того, чтобы понять, куда ведет тот или иной провод и какую функцию он выполняет, какие используются предохранительные элементы и т.д.

В принципе, «прочитать» разобранный щиток — это не проблема, тем более, что вся необходимая информация казана в сервисном мануале по эксплуатации транспортного средства. Если у вас под рукой будет такая книга и машина, а также желание, вы без помощи электрика сможете справить любые проблемы в работе контрольного щитка.

Распространенные неисправности и способы их устранения

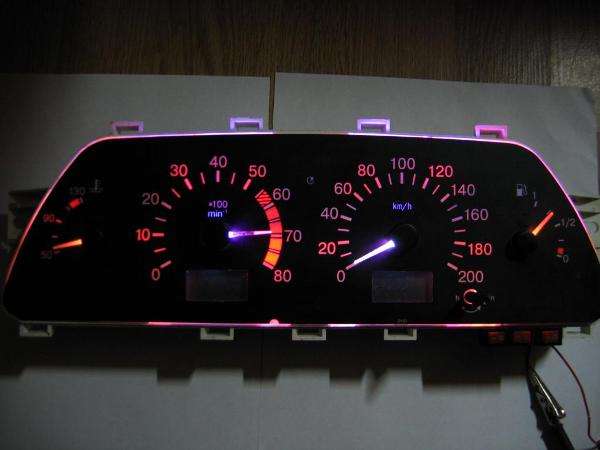

Приборка «десятки» с установленными светодиодами

Контрольная панель может переставать работать по нескольким причинам.

Как правило, снятие панели приборов осуществляется при таких неисправностях:

Перестала работать подсветка на контрольном щитке «десятки». В этом случае необходимо произвести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Перестать работать щиток мог просто из-за сгорания предохранительных элементов, либо же лампы могли выйти из строя из-за износа, нередко причиной является короткое замыкание. В принципе, как показывает практика, причин более, чем достаточно, так что иногда без тестера выявить и решить проблему бывает очень проблематично.

Одной из наиболее серьезных проблем, по которой разбираемый прибор, возможно, придется заменить — это полный выход из строя. Если случился отказ системы, а щитке перестают работать все без исключения датчики и указатели, стрелки контроллеров падают вниз, а лампочки попросту не зажигаются. Чтобы ликвидировать проблему, необходимо в первую очередь произвести диагностику предохранительного компонента под номером 15, он маркируется как F6 и располагается эта деталь в блоке предохранителей. Если данный компонент выгорел, то данная неисправность решается просто — путем его замены на новый. Однако, для начала необходимо точно разобраться, какова причина его перегорания. Сначала следует найти и ликвидировать причину, только потом устанавливать новый элемент. Как правило, причиной перегорания предохранителя служит замыкание бортовой сети.

Стрелки стали самопроизвольно передвигаться вниз и вверх. Такая проблема довольно часто встречается в отечественных десятках, как правило, основной причиной является проблема плохого контакта массы. Во-первых, массовый провод подводится к перегородке, предназначенной для разделения салона и моторного отсека. Если вам нужно добраться до него, потребуется демонтировать аудио-систему из места установки, качество фиксации ее необходимо проверить. Во-вторых, довольно часто при монтаже массу убирают в другое место, чтобы к ней был более удобный доступ. Так что если у вас есть противоугонная система, а под автомагнитолой провод отсутствует, попробуйте поискать его под обшивкой салона, в частности, рядом с левой ногой автомобилиста.

В-третьих, провод массы мог быть испорчен в ходе монтажа новой автомобильной магнитолы. Когда происходит подключение минусового провода, провод масс необходимо открутить. Далее, осуществляется его обратный монтаж, однако, как показывает практика, зачастую он менее надежный, чем был изначально.

В результате вибраций, который возникают во время езды, движения по неровной дороге, в том числе ямам и кочкам, со временем крепление начинает слабеть. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности контрольного щитка.

Так что вам в первую очередь необходимо надежно зафиксировать проводок, так как это в дальнейшем может принести определенные трудности.

Неисправности, связанные с работой самой приборки. Если необходимо качественно проверить, все ли с этим устройством нормально, демонтируйте его максимально из места установки, но для этого не отключайте провода, которые его питают. Сначала производится диагностика белого провода маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра следует также произвести диагностику наличия напряжения на , 9 и 10 контактах. Если система работает должным образом, то при диагностике вы заметите, что напряжение в системе составляет 12 вольт. Рекомендуем также проверить заднюю сторону приборной панели — все токопроводящие дорожки на ней должны быть целыми.

Как показывает практика, проблема неработоспособности контрольного щитка нередко обусловлена выходом из строя самого прикуривателя. Все потому, что многие автолюбители практикуют подключение различных электронных девайсов и гаджетов в это гнездо для различных функций. К примеру, это может быть зарядка для мобильного телефона, планшета, также от пркиуривателя может питаться видеорегистратор, детектор-антирадар, GPS-навигатор и прочие девайсы. Поскольку устройства такого типа потребляют большой объем тока, устройства нередко выводят из строя именно сам прикуриватель, также часто может случаться проблема выгорания предохранительного элемента F19. Соответственно, контрольный щиток либо полностью отключается, либо продолжает функционировать, только некорректно. В том случае, если предохранитель рабочий, можно попробовать разъединить колодку пикуривательного гнезда. Если эти действия не дали никаких результатов, то просто произведите замену предохранительного устройства.

Тюнинг приборной панели ВАЗ 2110 нередко является причиной ее нарботоспособности. Возможно, новый щиток был установлен некорректно, поэтому теперь он не работает. Или при монтаже приборке были подключены не все провода, также они могли просто перегнуться. Если проблема заключается в проводах, то решить проблему позволит их замена (автор видео — LedStyle70).

По факту большая часть неисправностей, которая связана с функционированием контрольного щитка, зачастую решается самостоятельно в домашних условиях. Особенно, когда речь идет о продукте отечественного автопрома — «десятке». Но здесь нужно кое-что учитывать.

Если у вас нет опыта или знаний в плане работы с электрикой и электроникой, то заниматься самостоятельным ремонтом не стоит. Лучше обратитесь к квалифицированному специалисту. Пусть вы заплатите деньги, зато будете уверены, что все будет сделано правильно.

Извините, в настоящее время нет доступных опросов.

Видео «Как производится установка светодиодных ламп в приборку»

Подробнее о том, как своими силами установить диодные лампочки в контрольный щиток, узнайте из видео ниже (автор ролика — Алексей Липатов).

У Вас остались вопросы? Специалисты и читатели сайта LABAVTO помогут вам, задать вопрос

Самостоятельно чиним панель приборов ВАЗ 2110: распиновка и демонтаж щитка

Главная » Панель приборов » Самостоятельно чиним панель приборов ВАЗ 2110: распиновка и демонтаж щитка

Как быть, если перестала работать приборка? Как произвести диагностику и ремонт щитка, как разобрать правильно устройство? Для начала рекомендуем ознакомиться с особенностями устройства приборки.

Этот узел включает в себя следующие компоненты:

Тахометр или датчик оборотов. С его помощью блок управления считывает количество оборотов коленвала.

Спидометр или датчик скорости. Всем известно, для чего он нужен — для демонстрации скорости движения автомобиля.

Датчик объема бензина, позволяющий определить оставшийся литраж бензина в бензобаке.

Датчик температуры антифриза, который также является контроллером температуры ДВС. Благодаря ему водитель может знать, когда мотор прогреется до рабочей температуры и когда силовой агрегат перегревается.

Также приборка включает в себя индикаторы, свидетельствующие о включении или неработоспособности электрооборудования. В общей сложности должно использоваться двенадцать контрольных лампочек.

Для того, чтобы водитель мог пользоваться приборкой в темное время суток, щиток оснащается лампочками подсветки.

Приборки оснащаются эконометром — датчиком экономии топлива, который показывает, в каком режиме езды экономия бензина будет оптимальной. В таких же щитках используются и датчики напряжения электрической цепи, в соответствии с которыми можно выявить уровень напряжения в электросети — недозаряд или переразряд.

Также в приборке есть дополнительный, резервный разъем. К нему подключаются индикаторы дополнительного оборудования, которое не было установлено производителем. К примеру, это могут быть подушки безопасности, противотуманные фары и т.д.

На обратной стороне устройства расположены разъемы для подключения проводки.

Чтобы при ремонте или диагностике вы не перепутали колодки, каждая из них маркируется определенным цветом. К примеру, красная колодка в соответствии со схемой отмечается как Х2, а колодка белого цвета — Х1. Отечественные «Десятки»могут комплектоваться разными приборками, в данном случае все зависит от комплектации и года выпуска авто.

В ВАЗ 2110 могут применяться устройства старого или нового образца:

Отличительной особенностью приборки старого образца является установка всех датчиков и индикатором симметрично.

Что касается устройств нового образца, то в нем контроллеры температуры охлаждающей жидкости, а также уровня топлива, стали располагаться с незначительным смещением в право. Кроме того, в новых приборках перестали использоваться контроллер напряжения в сети авто, а также эконометр.

Возможные неисправности: признаки и причины

Теперь рассмотрим основные признаки и причины неисправностей в работе щитка:

Отказала подсветка. Если комбинация приборов не горит, но все датчики на устройстве, а также лампочки оборудования работают, то вероятнее всего, причина заключается в поломке регулятора яркости. Если вы постоянное используете это устройство, то в результате длительной эксплуатации мог отсоединиться контакт от регулятора к штекеру. Неработоспособность подсветки может быть связана с перегоранием или поломкой предохранительного устройства, которое находится в монтажном блоке под капотом. Если не работает только часть лампочек подсветки, то здесь причина может заключаться в перегорании самих источников освещения.

Не работает устройство. Не включается подсветка, при активации оборудования (фар, обогревателя заднего стекла и т.д.) на приборке не горят соответствующие индикаторы, также не работают датчики. Эта неисправность является одной из самых неприятных, поскольку свидетельствует она о поломке приборки. Потребуется детальная диагностика устройства.

Сломался спидометр. Стрелка регулятора или вовсе не перемещается по шкале, или перемещается, но слишком медленно и прерывисто, с запозданием. Если произойдет такая неисправность, то в первую очередь нужно проверить датчик скорости, поскольку из-за его неисправности спидометр не сможет работать.
В зависимости от автомобиля, датчик либо механический, либо электронный. Если первый, то надо выполнить диагностику состояния конца троса, подключенного к контрольному щитку. На практике он довольно часто изнашивается, особенно из-за снятия и установки приборки, поэтому для решения неисправности можно попытаться намотать на него кусочек пищевой фольги. С электронным девайсом диагностике подлежат контакты, а также устройство. Иногда решить проблему можно путем отключения, очистки контактов и повторного подключения девайса.

Датчики приборки работают, но лампочки не включаются. Речь идет не о подсветке, а о рабочих индикаторах — головного освещения, обогрева заднего стекла или поворотников. Может индикатор просто вышел из строя и в нему нужно заменить лампочку. Если же речь идет конкретно об индикаторах поворотов и оптики, то нужно проверить, включаются фары или нет. Если нет, то нужно тестировать работу подрулевых переключателей.

На комбинации приборов не работает датчик горючего в баке. При включении зажигания стрелка датчика не поднимается либо она переместилась в самый верх шкалы до упора. Если стрелка не двигается, то возможно, поломался непосредственно датчик топлива, который находится в баке. Необходимо найти контроллер и проверить, работает ли он. Если же стрелка подскочила и не опускается, то это похоже на короткое замыкание в проводке. При такой проблеме электроцепь следует прозвонить мельтиметром.

Не функционирует стрелка регулятора температуры мотора. Надо проверить сам контроллер, установленный в двигателе. От него мог отойти контакт провода, могла повредиться проводка, что менее вероятно.

Также отказать может и тахометр. При данной проблеме нужно проверять датчик ПКВ — положения коленчатого вала. Как и в предыдущих случаях, датчик мог сломаться, также может быть поврежден разъем, проводка. Не лишним будет проверить электроцепь на возможные замыкания (видео опубликовал РАВИЛЬ Шаяхметов).

Способы устранения поломок

Какие существуют варианты устранения неполадок:

При отсутствии подсветки нужно проверить предохранитель и поменять, если он перегорел. Все вышедшие из строя лампочки подлежат замене.

При неработоспособности датчиков следует проверить целостность проводки мультиметром или другим тестером для прозвона проводки. Поврежденные участки проводов также надо менять.

Если в салоне автомобиля влажно, то со временем это может привести к окислению контактов щитка. При такой неисправности контакты необходимо зачистить или заменить.

Если проблема заключается именно в неработоспособности комбинации приборов, то ремонт лучше доверить специалистам. Не исключено, что в процессе придется перепаивать некоторые элементы, поэтому если у вас нет опыта в проведении подобных мероприятий, то обратитесь к электрику (видео снял Алексей Липатов).

Инструкция по демонтажу приборки

Итак, как осуществить снятие и разборку приборку для ее последующего ремонта или замены:

Для начала вам потребуется выкрутить крестообразной отверткой два самореза, расположенных на верхней накладке.

После этого также надо открутить еще два болта, они находятся на нижней части накладки.

Затем надо осторожно отсоединить накладку и убрать ее в сторону.

Далее, производится отключение разъемов с проводкой от кнопок, расположенных по бокам от приборки. Это позволит отодвинуть накладку в сторону.

Только после этих действий вы можете выкрутить два болтика, которые фиксируют приборку к центральной консоли. Они находятся по торцам.

Затем необходимо аккуратно сдвинуть комбинация назад, параллельно отсоединив ее от металлических пластин, установленных сверху.

Для полного демонтажа нужно также отключить два разъем с подведенной проводкой с обратной стороны щитка. Сделав это, вы можете демонтировать устройство из посадочного места и заняться его ремонтом либо заменой. Процедура сборки осуществляется в обратной последовательности.

Фотогалерея «Снимаем приборку своими руками»

Идеи для тюнинга и доработки щитка

Что касается тюнинга, то у вас есть несколько вариантов усовершенствования щитка:

Самый простой вариант — поставить сверху на приборку новую накладку. Этот метод самый простой в плане реализации, но он улучшит внешнюю часть приборки, ведь вы просто приклеите накладку сверху. Если имеющаяся накладка износилась и на ней имеются повреждения, то можно ее заново обшить.

На датчики — спидометр, тахометр, топлива и антифриза — можно установить новые шкалы. Приобрести такие накладки можно как в магазине, так и скачать из Интернета. Если вы хотите, чтобы шкалы были оригинальными, то можете сделать их самостоятельно с помощью графического редактора. Тюнинг более сложный, поскольку вам надо будет не только демонтировать саму приборку, но и частично ее разобрать и отсоединить стрелки от указателей. Причем впоследствии сами стрелки надо правильно установить, в противном случае датчики могут работать некорректно.

Также в «Десятку» можно поставить щиток приборов от автомобиля Лада Приора. В целом эти приборки подходят для установки в «Десятку», но в зависимости от конструктивных особенностей автомобиля, может потребоваться переделать некоторые разъемы. Если вы решите подключить электронную приборку, то возможно, придется дополнительно перепрошивать блок управления.

Один из наиболее эффективных и простых вариантов совершенствования — установка светодиодных ламп в комбинацию. Для этого вам потребуется извлечь штатные источники освещения и просто установить вместо них светодиоды. Чтобы приборка светила более ярко, вместо лампочек можно установить светодиодную ленту, в таком случае ее придется припаивать к комбинации. Если лампа перегорает, ее достаточно будет заменить. В случае с лентой все сложнее — ее придется выпаивать и впаивать заново, хотя срок службы у нее обычно высокий.

Дополнительно при установке диодных источников света шкалы приборов можно покрасить флуоресцентной краской. Также покрасить можно и стрелки контроллеров. Суть такого тюнинга заключается в том, что благодаря совмещению диодного освещения с окраской стрелок и шкал можно добиться довольно красочного и эффективного результата. Особенно, если вы правильно совместите цвета. К примеру, бело и синее диодное освещение отлично компонуется с ярко-зелеными или красными шкалами приборов.

Загрузка …

Видео «Как установить панель Gamma 619 в десятку»

Если вас интересует вопрос замены штатной приборки на более современную, электронную комбинацию Gamma 619, то подробная инструкция с описанием всех аспектов приведена ниже (ролик опубликован каналом В гараже у Сандро).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Почему не работает панель приборов ваз 2110?

18.06.2018

Отечественный автопром не всегда радует качеством приборной панели и Жигули десятой модели не является исключением. Эта деталь достаточно часто выходит из строя и порой требует полной замены. Чтобы понять, в чем причина таких неприятностей, необходимо знать устройство конструкции и что может повлиять на появление различных неисправностей.

Панель состоит из следующих приборов:

спидометр;
лампочки подсветки;
тахометр;
топливный указатель;
контрольные лампы;
соединительные колодки.

Для Лады десятой модели применяется два типа щитка приборов:

старый вид – приборы находятся симметрично;
обновленная версия – указатели температуры, уровня топлива смещены в правую сторону.

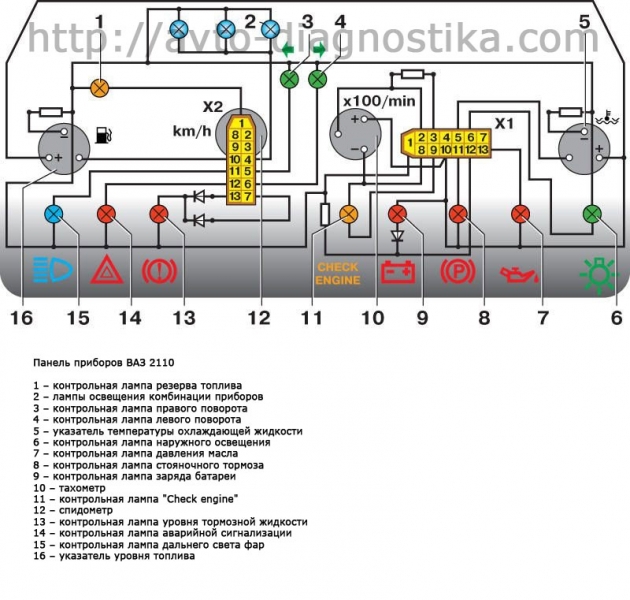

Распиновка панели приборов – правильное местонахождение каждого провода. Перед ремонтом необходимо разобраться с этим вопросом, чтобы понять суть системы, тип предохранителей и предназначение каждого проводка.

Всю схему можно найти в руководстве по эксплуатации или на просторах интернета, она поможет быстро разобраться в конструкции и провести ремонт правильно, без специальных знаний электроники и большого опыта.

Существует несколько основных неисправностей, которые встречаются чаще всего:

Не горит подсветка панели приборов ВАЗ 2110. В этом случае первым делом рекомендуется поверить состояние проводки, контакты, которые несут ответственность за эту функцию. Чаще всего проблема заключается в том, что перегорели предохранители, лампочки. Если это так то ремонт проходит достаточно быстро. Но это не единственные моменты, которые могут негативно сказаться на полноценной работе подсветки и решение проблемы займет намного больше времени и сил.

Отказ узла – это самая сложная поломка, когда все приборы перестают работать, лампы гаснут и не загораются, стрелки падают вниз. Чтобы исправить эту неприятность, необходимо предварительно проверить все имеющиеся предохранители на монтажном блоке под маркировкой F6. Если эта конструкция перегорела, придется искать причину, простой заменой элемента здесь не обойтись. Очень часто поломка происходит из-за замыкания электросети.

Стрелки указателей прыгают из стороны в сторону. Частая проблема, которая может произойти из-за плохого контакта массы:

Неисправность в самом щитке приборов. Чтобы провести проверку, необходимо достать его с посадочного места не отключая от проводки на колодке. При правильной работе система должна показывать напряжение в пределах 12 вольт. Также стоит обратить внимание на заднюю часть щитка, чтобы убедиться в целостности токопроводящих дорожек.

Прикуриватель. Часто на работоспособность панели влияет прикуриватель так, как большинство автолюбителей, подключает к нему разные гаджеты и это создает опасную нагрузку на саму деталь и предохранитель F19. В этом случае необходимо поменять предохранитель или разъединить колодку прикуривателя.

Если у автолюбителя руки растут, откуда надо, то большинство неисправностей он может устранить самостоятельно, особенно если не работает панель приборов ВАЗ 2110.

Неисправность прибора имеет следующие симптомы:

при езде стрелка застывает или колеблется;
указатель не двигается даже при движении машины;
в непрогретом авто прибор работает, но через некоторое время перестает функционировать.

Некоторые проблемы можно решить самостоятельно, главное выяснить причину:

Окисление контактов, которые просто необходимо зачистить.

Износились, перетерлись провода. Чаще всего об этом говорит хаотично двигающаяся стрелка во время запуска мотора.

Поломка датчика. Ремонт заключается в замене элемента.

Разъемы. На них периодически попадает грязь, что негативно влияет на контакт. В этом случае нужно провести чистку контакта и проверить качество соединения.

Износ вала. Спасет, ситуацию только замена детали.

Этот прибор зависит от правильного функционирования: модуля зажигания, контролера ЭСУД, датчика положения, маршрутного компьютера. Контролер получает необходимую информацию от всех остальных узлов и передает на приборную панель.

Поломка тахометра может проявляться следующим образом:

стрелка стоит на месте;
колебания в разные стороны;
смещение показаний с нуля.

Если есть такие симптомы, то можно проверить соединения колодок, ослабление креплений.

Чтобы случайно не остаться в дальней дороге без показаний жизненно важных приборов необходимо:

вовремя менять лампы;
периодически проводить проверку проводов и мест креплений;
соблюдать рекомендованные сроки службы некоторых деталей;
иногда чистить клеммы и возможные места загрязнений;
не перенагружать прикуриватель;
проверять качество соединений проводов после установки магнитолы, сигнализации;
следить за предохранителями.

Как показывает опыт, большую часть проблем, связанных с выходом из строя приборного щитка, можно решить без участия специалистов, своими силами.

Особенно, когда это касается такого транспортного средства, как Лада 2110. Правда, при этом необходимо иметь хотя бы малейший опыт работы с электроникой, если таковых навыков нет то, тогда лучше обратиться в автосервис, где проблему решат быстро и качественно.

Ремонт, тюнинг и распиновка панели приборов ВАЗ 2110: не работает комбинация и не горит приборный щиток, диагностика и снятие приборки

Приборная панель в автомобиле позволяет водителю узнать о скорости движения, температуре работы мотора, оставшемся объеме топлива, а также о работающем электрооборудовании.

Этот узел является связующим элементом между машиной и водителем, поэтому его работоспособность крайне важна.

Этот материал позволит вам узнать, что представляет собой распиновка панели приборов ВАЗ 2110, каким неисправностям она подвержена, и как произвести ее ремонт при необходимости.

Устройство панели приборов

Этот узел включает в себя следующие компоненты:

Тахометр или датчик оборотов. С его помощью блок управления считывает количество оборотов коленвала.

Датчик объема бензина, позволяющий определить оставшийся литраж бензина в бензобаке.

Также приборка включает в себя индикаторы, свидетельствующие о включении или неработоспособности электрооборудования.

В общей сложности должно использоваться двенадцать контрольных лампочек.

Приборки оснащаются эконометром — датчиком экономии топлива, который показывает, в каком режиме езды экономия бензина будет оптимальной.

В таких же щитках используются и датчики напряжения электрической цепи, в соответствии с которыми можно выявить уровень напряжения в электросети — недозаряд или переразряд.

Также в приборке есть дополнительный, резервный разъем. К нему подключаются индикаторы дополнительного оборудования, которое не было установлено производителем.

К примеру, это могут быть подушки безопасности, противотуманные фары и т.д.

На обратной стороне устройства расположены разъемы для подключения проводки.

Чтобы при ремонте или диагностике вы не перепутали колодки, каждая из них маркируется определенным цветом. К примеру, красная колодка в соответствии со схемой отмечается как Х2, а колодка белого цвета — Х1. Отечественные «Десятки»могут комплектоваться разными приборками, в данном случае все зависит от комплектации и года выпуска авто.

В ВАЗ 2110 могут применяться устройства старого или нового образца:

Кроме того, в новых приборках перестали использоваться контроллер напряжения в сети авто, а также эконометр.

Возможные неисправности: признаки и причины

Теперь рассмотрим основные признаки и причины неисправностей в работе щитка:

Если вы постоянное используете это устройство, то в результате длительной эксплуатации мог отсоединиться контакт от регулятора к штекеру. Неработоспособность подсветки может быть связана с перегоранием или поломкой предохранительного устройства, которое находится в монтажном блоке под капотом.

Если не работает только часть лампочек подсветки, то здесь причина может заключаться в перегорании самих источников освещения.

Не работает устройство. Не включается подсветка, при активации оборудования (фар, обогревателя заднего стекла и т.д.

) на приборке не горят соответствующие индикаторы, также не работают датчики. Эта неисправность является одной из самых неприятных, поскольку свидетельствует она о поломке приборки. Потребуется детальная диагностика устройства.

Сломался спидометр.

Стрелка регулятора или вовсе не перемещается по шкале, или перемещается, но слишком медленно и прерывисто, с запозданием. Если произойдет такая неисправность, то в первую очередь нужно проверить датчик скорости, поскольку из-за его неисправности спидометр не сможет работать.

В зависимости от автомобиля, датчик либо механический, либо электронный. Если первый, то надо выполнить диагностику состояния конца троса, подключенного к контрольному щитку.

На практике он довольно часто изнашивается, особенно из-за снятия и установки приборки, поэтому для решения неисправности можно попытаться намотать на него кусочек пищевой фольги. С электронным девайсом диагностике подлежат контакты, а также устройство.

Иногда решить проблему можно путем отключения, очистки контактов и повторного подключения девайса.
