Инструкция к сигнализации Старлайн с GSM-модулем и автозапуском

Главная страница » GPS и GSM » Инструкция к сигнализации Старлайн с GSM-модулем и автозапуском

Использование модуля способствует повышению безопасности и устойчивости системы к угону. Взломщику предстоит постараться, поскольку отключить сирену методом перехвата сигнала или взломом кода практически нереально. Особенно если речь идет о современных авто.

В таких транспортных средствах противоугонная установка внедряется в электросеть и систему управления силовым агрегатом так, что является практически ее частью.

Подключение GSM-модуля в большинстве «сигналок» осуществляется по штатной проводке, это делает автосигнализацию одной из наиболее надежных и защищенных.

GSM/GPS модуль для сигнализации A93, А39 или другой модели дает такие возможности:

Активация и деактивация защиты автомобиля с использованием программы для мобильного устройства. Реализация этих функций в «сигналке» с GSM 2CAN и автозапуском возможна при отправке СМС-сообщения.

Возможность удаленного запуска и отключения силового агрегата. При необходимости можно реализовать автозапуск мотора машины. Функция может быть настроена для активации в определенное время по будильнику, через указанный временной интервал либо при снижении температуры воздуха до конкретного порога.

Наличие модуля позволяет произвести диагностику состояния противоугонной установки, а также отдельных узлов и агрегатов транспортного средства в общем.

Автовладелец может в любой момент отследить месторасположения машины в режиме онлайн.

При наличии микрофона пользователь может настроить прослушку в салоне, чтобы узнать о возможном взломе или несанкционированном проникновении в авто.

Обзор сигнализации Старлайн с GSM-модулем приведен в ролике, снятом каналом АвтоАудиоЦентр.

Какие бывают сигнализации Starline с GSM-модулем

Разберем несколько моделей охранных комплексов от Старлайн разных ценовых категорий.

2CAN 35

Характеристики:

Система оснащается режимом Иммобилайзера, он обеспечивает защиту автомобиля от угона путем блокировки двигателя. Устройство идентифицирует водителя.

Наличие режима Антиограбления. Благодаря ему защищается не только машина, но и автолюбитель. Если на транспортное средство будет совершен налет и авто украдут, то преступник не сможет далеко отъехать. Противоугонная установка запрограммирована таким образом, что расстояние, на которое отъедет злоумышленник, должно быть безопасным для владельца машины. После этого мотор произвольно отключится и больше не заведется.

В комплектацию входит GSM-устройство. Его установка допускается на все транспортные средства, произведенные в период с 2009 по 2014 год.

Нормальная работа системы возможна при температуре от -40 до +85 градусов воздуха.

Размеры устройства минимальные — 5*3,5*1 см.

GSM-модуль будет выполнять все возложенные на него функции при любых условиях и влажности воздуха до 95%.

Комплектация системы включает в себя сервисный мануал по установке и эксплуатации GSM-модуля. Для подключения имеется сигнальный провод. Если в работе устройства возникнут проблемы, можно воспользоваться услугой гарантийного ремонта.

Канал АвтоАудиоЦентр в своем ролике привел подробный обзор противоугонной установки 2CAN 35.

М32 CAN T

Рассмотрим основные особенности модели:

Система комплектуется многофункциональным модулем. Одной из основных особенностей этой модели является страховая Телематика. Ее наличие позволяет устройству собирать статистическую информацию о пробеге автомобиля, стиле вождения. При правильном использовании полученных данных автовладелец может сэкономить на оформлении страховки КАСКО.

Наличие новой опции iCAN, она используется для блокировки работы силового агрегата. Подключение модуля производится по штатной проводке, поэтому для потенциального злоумышленника эта схема будет неприметной.

Еще одна новая функция iKEY. Благодаря опции можно произвести автозапуск мотора, ее реализация не требует использования штатных ключей от автомобиля. Активация устройства происходит по шине CAN, что также снижает расход на выполнение автозапуска.

2CAN интерфейс. Его использование дает возможность быстро произвести монтаж модуля на любую модель машины. Главное, чтобы в ней была соответствующая шина.

Настройки противоугонной установки позволяют автоматически осуществить запуск мотора автомобиля, если потребитель отправит сообщение по мобильному устройству.

Возможность определения места расположения автомобиля. Реализация этой функции возможна после установки дополнительного приложения. При необходимости можно воспользоваться официальным ресурсом компании Старлайн.

Модуль оборудуется встроенным микрофоном. Это позволит автовладельцу послушать и узнать, что происходит в салоне авто.

Комплектация системы включает в себя светодиодный индикатор, набор проводов для подключения, приемник GPS, все переходники, которые потребуются для монтажа, и силовой модуль. Также в комплекте идет СИМ-карточка, на которую автовладелец может осуществлять звонки после установки в модуль.

М31+Idatalink Start CAN

Эта система относится к премиальному сегменту рынка.

Рассмотрим ее основные особенности:

Использование переработанной телематики.

Система комплектуется встроенным микрофоном и вспомогательным модулем GPS.

У автовладельца есть возможность управления машиной с помощью мобильного устройства. В режиме онлайн можно в любой момент определить координаты нахождения авто.

Процедура управления системой может быть выполнена с помощью приложения, сообщений или звонков, осуществляемых на номер, установленный в модуле.

Модуль, который идет в комплекте к сигнализации, совместим с большинством моделей современных автомобилей. Если в процессе установки возникнут проблемы, связанные с несовместимостью, то производитель обещает потребителям произвести замену модуля на аналогичный. Причем доплачивать автовладельцу за это не придется.

Комплектация системы включает в себя обходчик. Его особенность заключается в том, что он не требует ключей.

GSM-устройство поддерживает работу с любыми мобильными операторами и тарифами. В общей сложности потребитель может установить в модуль одновременно четыре карточки от разных операторов.

Система надежно защитит транспортное средство от взлома при условии, что подключение сигнализации будет выполнено правильно. Главное — подсоединить все датчики и концевики к дверям салона, багажного отсека и капота.

Фотогалерея

Комплект системы М32 CAN TСигнализация Старлайн 2CAN 35«Сигналка» М31+Idatalink Start CAN

Как установить?

В зависимости от модели инструкция по установке модуля может иметь определенные различия.

Рассмотрим общий алгоритм монтажа:

Снимите часть центральной консоли либо контрольный щиток. Необходимо обеспечить полный доступ к управляющему модулю противоугонной системы. Если сигнализация устанавливалась самостоятельно, автовладелец должен знать, где расположен центральный блок. При монтаже его могли поставить под сиденье автомобиля либо в бардачок.

Демонтированный модуль необходимо разобрать. Если устройство поддерживает установку GSM, в его корпусе должно быть специальное место для монтажа. В него ставится схема с модулем. В зависимости от модели корпус может быть оснащен специальным пазом. Перед установкой модуля поставьте в него СИМ-карточку.

Производится сборка управляющего устройства противоугонной системы. К нему подсоединяются все отключенные ранее штекеры с проводкой, после чего модуль монтируется на место. Действия по сборке осуществляются в обратной последовательности.

Как настроить?

Основная ошибка, которую допускают пользователи при настройке — конфигурируют устройство, не прописанное в системе. Когда на блок сигнализации подается напряжение после установки GSM-модуля, Starline его просто не видит. Соответственно, использовать функциональность на полную мощность не получится.

Такая схема защиты реализована для обеспечения безопасности транспортного средства. Поэтому после установки модуля устройство надо прописать. Для этого отключите зажигание в машине, нажмите на сервисную клавишу Valet семь раз и включите зажигание. Система отправит запрос на регистрацию новых модулей в памяти.

Если процедура пройдет успешно, то на дисплее пульта управления вы увидите индикатор спутника, это свидетельствует о том, что все сделано правильно.

Канал CrossoveR 159 в своем ролике рассказал о телематике противоугонной системы Старлайн с GSM-модулем.

Обзор и инструкция к модулю GSM Старлайн с автозапуском

Главная » Система безопасности » Обзор и инструкция к модулю GSM Старлайн с автозапуском

Использование GSM модуля Starline для сигнализации позволяет:

Производить включение и выключение защитной функции транспортного средства, используя в качестве элемента связи мобильный телефон. Подключение к микропроцессорному блоку системы может осуществляться посредством звонка либо передачи SMS-сообщений.

Реализация опции дистанционного запуска ДВС, а также его отключения. Возможна настройка основных параметров, чтобы силовой агрегат запускался в определенное время, по таймеру либо в соответствии с уровнем температуры на улице.

С помощью GSM устройства у автовладельца есть возможность выполнения проверки состояния всех элементов охранного комплекса. При необходимости можно продиагностировать отдельные части или агрегаты машины, если они подключены к сигналке.

Одна из основных функций — автовладелец может следить за состоянием и местом расположения транспортного средства в онлайн-режиме. Для этого используется официальный сервис компании Старлайн. Возможно получение координат путем сообщений на мобильный гаджет.

Если модуль оборудован микрофоном, то можно реализовать прослушку в салоне машины. Это позволит своевременно узнать о взломе транспортного средства.

Пользователь Артем Касьянов рассказал подробно о необходимости использования таких устройств в автомобилях.

Виды GSM-модулей

Для сигнализаций А39, A93 и других моделей производитель предусматривает возможность установки GSM 2CAN модулей. Его наличие обеспечивает дополнительные возможности для автовладельца.

Виды модулей Starline:

GPS устройство, предназначенное для использования на охранных комплексах четвертого поколения. Оно монтируется на сигналку вместе с GSM прибором, без него девайс функционировать не сможет. Процедура получения координат осуществляется со спутников ГЛОНАСС и GPS, а передача информации производится по GSM каналу. С помощью устройства можно следить за перемещением транспортного средства в онлайн-режиме. Память девайса позволяет сохраняться в себе информацию об авто на протяжении трех месяцев.

GSM модуль, управление которым реализуется с помощью телефона. Но для этого может применяться и мобильное приложение, функционирующее на операционных системах Виндовс, Андроид и iOS. Наличие GSM устройства в авто позволяет удаленно завести силовой агрегат машины, используя смартфон. Эта опция возможна только в случае, если ее поддерживает охранный комплекс. Также наличие модуля позволяет узнать о статусе сигналки, получить информацию о состоянии машины на телефон и удаленно настраивать датчики системы.

Канал «АвтоАудиоЦентр» представил подробный обзор модулей устройства Старлайн М32 Кан.

Инструкция по установке

Подключение устройства выполняется к микропроцессорному модулю и бортовой сети машины.

Руководство по монтажу устройства со встроенным элементом мониторинга и автозапуском:

Сначала надо добраться до микропроцессорного блока, его место расположения может быть разным в зависимости от авто. Если устройство находится за контрольным щитком, то для получения доступа к нему нужно демонтировать приборку или центральную консоль. Если установка противоугонного комплекса выполнялась на СТО, то место расположения модуля надо уточнить у специалистов.

Для получения доступа к панели приборов может потребоваться демонтаж магнитолы. От контрольного щитка отключаются разъемы, само устройство демонтируется. Возможно, микропроцессорный модуль располагается под приборной панелью. Тогда от него надо просто отключить провода и убрать в сторону.

Затем блок управления охранной системой разбирается. Составные части корпуса устройства фиксируются с помощью болтов, для их выкручивания используется отвертка. Блок разбирается, из него извлекается основная плата.

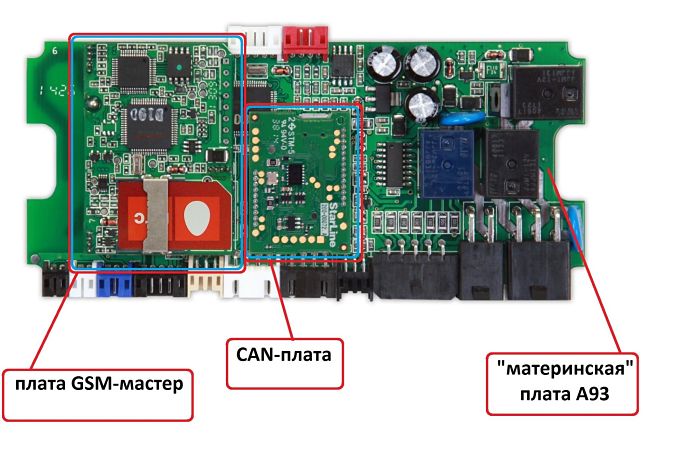

Установка GSM устройства выполняется в разъем на схеме микропроцессорного модуля, специально предназначенный для этого. При осуществлении задачи допустить ошибки будет проблематично, поскольку все места для монтажа отмечены на схеме. Кроме того, на плате может располагаться специальная карта, которая позволит произвести установку устройства.

Затем внутрь модуля вставляется карточка, обычно она входит в комплект. Этот элемент помещается в специальный паз на плате устройства.

На этом процедуру установки можно считать завершенной, производится обратная сборка. Корпус микропроцессорного модуля закрывается после монтажа в него платы GSM девайса.

Блок управления подключается обратно к бортовой сети машины, для этого в него устанавливаются колодки с проводами. Монтаж устройства выполняется за приборной панелью. При установке блок важно зафиксировать, чтобы он не вибрировал во время движения автомобиля.

Разбор микропроцессорного модуля СтарлайнУстановка СИМ-карточки внутрь блока

Настройка устройства

После установки модуль GSM Starline обязательно надо синхронизировать с противоугонной системой, иначе настроить его не получится.

Процедура осуществляется так:

Для выполнения задачи потребуется кнопка Валет. Обычно она располагается под панелью приборов и скрыта в одном из жгутов со штатной проводкой. Если монтаж охранного комплекса производился на СТО, то надо уточнить место размещения кнопки.

По клавише нужно нажать семь раз. Зажигание включать для этого не нужно.

Затем ключ в замке прокручивается. Производится активация зажигания, в результате чего противоугонная система начнет искать новые устройства, подключенные к микропроцессорному блоку. Производится регистрация дополнительно поставленных модулей. Если устройство будет успешно привязано, на экране брелка появится символ, выполненный в виде спутника. Таким образом, система готова к настройке телематических функций.

Для управления модулем будет использоваться основной номер телефона владельца — он маркируется как М1. С него нужно позвонить на СИМ-карточку, установленную внутри девайса.

В результате звонка управляющий блок определит номер автовладельца и поднимет трубку. Система воспроизведет приветствие и попросит ввести первый пароль.

Изначально модулю не присваиваются коды, поэтому их установить нужно самостоятельно.

Первый пароль должен состоять из четырех цифр, после ввода его надо записать, чтобы не забыть. Если система подтвердит код, то воспроизведется соответствующий сигнал.

Затем управляющий модуль попросит ввести второй пароль. Он будет использоваться для дополнительной защиты устройства при внесении нового номера телефона автовладельца.

Аналогично вводятся четыре цифры, система выдаст подтверждение в виде звукового сигнала.

Основные команды для управления

Перечень комбинаций, которые используются для настройки основных функций:

40. Используется для определения точных координат месторасположения авто. После отправки этого сообщения на телефон автовладельца придет информация. Она будет отображаться в градусах и минутах либо в децимальном формате. Процедура поиска может осуществляться в течение 15 минут, если имеются проблемы с приемом сигнала от спутника.

43. Также позволяет определить координаты автомобиля, только данные поступают на телефон автовладельца в виде карты. Должна прийти ссылка на сайт, который предназначен для просмотра информации.

0040Х. Х — число минут. Отправляя эту команду, автовладелец может настроить периодичность получения информации о координатах месторасположения машины. Также передача данных будет осуществляться в случае активации либо отключения зажигания. Для отмены команды надо повторно отправить сообщение с текстом 00400.

0046Х. Х означает скорость движения транспортного средства. К примеру, после отправки команды 004640 на телефон автовладельца поступит сообщение, если указанный параметр составит более 40 км/ч. Надо учитывать, что информация будет приходить на телефон, когда скорость движения превысит допустимую отметку на протяжении более чем 15 секунд. Для выключения функции отправляется сообщение с текстом 00460.

0047. Команда предназначена для оповещения владельца машины о езде автомобиля при активированной функции защиты сигнализации. Использование этой опции актуально в случаях, когда производится эвакуация транспортного средства или преступники пытаются его откатить.

Пользователь Gizma рассказал об управлении GSM устройством, установленным в блок противоугонной системы.

Регистрация на портале Starline

Чтобы управлять модулем GSM с помощью ПК или приложения для мобильного гаджета, необходимо пройти регистрацию на официальном портале Старлайн.

Процедура создания учетной записи выполняется так:

Пользователь заходит на системы. На главной странице нажимается кнопка «Зарегистрироваться».

Откроется окошко, где надо указать персональные данные. В частности, речь идет о пароле для авторизации аккаунта, а также адресе электронного ящика. Если владельцу известен номер карты, установленной в блоке GSM, надо поставить галочку напротив соответствующего пункта.

После ввода данных кликается клавиша «Готово». Затем на указанный адрес почты отправится сообщение со ссылкой для активации учетной записи. Перейдя по ней, пользователь будет автоматически перенаправлен в личный кабинет на портале Старлайн.

В основном меню нажимается клавиша «Добавить модуль», производится регистрирование нового девайса. В открывшемся окне указывается тип устройства, в данном случае речь идет о GSM.

Вводится имя для модуля, номер мобильного телефона, и отправляется сообщение с текстом 00581 с номера владельца машины. Обратно должен прийти пароль, который указывается в необходимое поле на сайте. По завершении кликается кнопка «Продолжить», на этом процедуру регистрирования учетной записи можно считать оконченной.

Пользователь Семен Галютин подробно рассказал о создании аккаунта и управлении устройством через официальный сайт.

Преимущества и недостатки

Плюсы, характерные для GSM модулей Старлайн:

Возможность оповещения владельца при установке в блок карточки от любого оператора. Причем хозяин машины может узнать о состоянии транспортного средства, будучи в любой точки планеты.

Надежная защита авто. Отдельные модели устройств допускается устанавливать автономно от противоугонной системы. К некоторым блокам можно подсоединить концевые выключатели дверных замков, багажного отделения, педали газа и т. д. Настройка программных входов осуществляется отдельно.

Взлом защиты авто практически невозможен, поскольку для отключения противоугонной установки потребуется перехватить код.

Если транспортное средство оснащено предпусковым обогревателем, то GSM модуль может применяться как пейджер для управления узлом. Но для реализации данной опции устройство должно быть подключено по шине W-Bus.

Благодаря небольшим размерам модуля можно произвести его монтаж скрытно, непосредственно внутри ЭБУ. Если преступник обнаружит сигнализацию, он вряд ли вскроет корпус блока.

Температурная устойчивость устройств. Это позволяет использовать модули как в условиях сильных морозов, так и в жару. На практике GSM устройства отлично справляются со своими задачами в температурном диапазоне от -40 до +85 градусов.

Благодаря возможности энергосбережения подключенный модуль не разряжает аккумуляторную батарею.

Некоторые модули имеют опцию антиограбления. Если на автомобиль будет совершено разбойное нападение и владельца машины выгонят из салона, блок определит это. Когда авто отъедет на безопасное расстояние от хозяина, будет заблокирован двигатель машины.

Возможность управления сервисными функциями и дополнительными устройствами, подключенными к противоугонной системе. К примеру, тот же автозапуск.

В соответствии с отзывами, необходимо выделить следующие недостатки:

Дороговизна устройства. За цену, которую стоят модули (от 3 до 10 тысяч рублей) можно приобрести автосигнализацию с двухсторонней связью.

На практике устройства не обновляют информацию об ошибках по каналу КАН. Иногда решить проблему позволяет перепрошивка соответствующего блока.

Приложение для мобильного устройства занижает показания аккумулятора. К примеру, фактическое напряжение составляет 12,4 вольта, а в программе может отображаться значение 12,2 В. Скорее всего, проблема связана непосредственно с программой, поскольку она характерна для многих автомобилей.

Видео «Нюансы управления GMS устройств»

Канал «Crossover 159» подробно рассказал об использовании мобильного приложения для настройки модуля Старлайн.

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Как пользоваться сигнализацией StarLine с автозапуском

Автосигнализации StarLine с автозапуском имеют в своем обозначении цифру 9. К таким сигнализациям относятся модели A95, B95, E95 и другие.

Цифрой 5 обозначаются автосигнализации пятого поколения. Они имеют ряд новшеств по сравнению с предыдущими моделями:

• рекордно низкое потребление тока (менее 15 миллиампер), длительность работы в охранном режиме без подзаряда АКБ более пяти месяцев;
• увеличена дальность действия головного брелока на 20% за счет применения обновленного приемопередающего трансивера W84R02;
• усовершенствована работа опции Slave, дальность действия штатного брелока возросла до 2-х метров;
• разработанный протокол AES128+CCM шифрования повышенной защищенности сделал охранные системы СтарЛайн еще менее уязвимыми для угонщиков;
• передача сигналов c DSSS модуляцией в виде блочных посылок увеличила помехозащищенность и скорость обработки информации.

Буква в названии моделей автосигнализаций обозначает:

• E – бюджетная модель StarLine;
• А – сигнализации  с возможностью изменения конфигурации оборудования под особенности систем автомобиля, дополнительными функциями;
• В – более высокая категория сигнализаций StarLine, с возможностью оборудования GPS и GSM устройствами телематической связи, слежения по CAN-шине, дополнительными опциями;
• D – охранно-телематические комплексы.

Обзор сигнализаций StarLine с автозапуском

Автомобильная сигнализация СтарЛайн с интеллектуальным автозапуском, антисканируемым диалоговыми кодами управления, SUPER SLAVE защищенной авторизацией, интегрированными модулями CAN+LIN и GSM, GPS-ГЛОНАСС бесплатным мониторингом, ударопрочным брелоком с экраном, помехозащищенным приемопередатчиком шумоподобных сигналов имеет рекордную энергоэкономичность.

Видео — обзор сигнализации СтарЛайн А93 с автозапуском, GSM модулем и цифровым реле:

Вид брелока автосигнализации StarLine D95:

Сигнализации с автозапуском имеют следующие технические характеристики, которые необходимо учитывать при установке StarLine в автомобиль:

Частота приемопередающего тракта радиосигнала
от 433,1 MГц до 434,79 МГц

Максимально возможное расстояние брелока на передачу сигнала
800 метров

Максимально возможное  расстояние тракта  на прием
2000метров

Предельное расстояние управления дополнительного брелока
15 метров

Датчика горизонтальности/ускорения
Встроенный 3D-акселерометр

Диапазон воздействующих температур
 – 45 до +85 °градусов Цельсия

Диапазон питающего напряжения
от 9 В до 18 В

Средний потребляемый ток в режиме охраны
около 15 мА

Предельное значение токов исполнителей:

звуковой сирены
2 А

световых габаритных огней
2 Х 7 А

включение старта двигателя и зажигания
25 А

включение дополнительных устройств и исполнителей
25 А

блокирование системы управления двигателя автомобиля по низкому уровню
200 мА

блокирование двигателя с использованием дополнительного реле
25 А

Дополнительные штатные каналы
200 мА

В базовый установочный комплект автосигнализации входят (на примере модели E94):

5 – главный брелок;

6 – центральный блок;

7 – запасной (дополнительный) корпус главного брелока;

8 – силовой штатный модуль;

9 – радиореле R2 для комплексов с GSM-GPS;

10 – запасной (дополнительный) корпус главного брелока;

11 – элемент питания;

12 – дополнительный брелок;

13 – трансивер;

14 – модуль обхода (обходчик) штатного иммобилайзера автомобиля;

15 – сирена;

16 – дополнительное реле, колодка реле.

Видео — какие кнопки нажимать, чтобы настроить автозапуск СтарЛайн А91 по температуре:

Дополнительно к этим блокам сигнализация комплектуется набором проводов, кнопкой Valet (28), светодиодным индикатором (23), выключателем капота (32) и другими наборами:

Возможные варианты размещения блоков сигнализации в автомобиле:

1 – центральный блок;

2 – трансивер;

3 – светодиодный индикатор;

4 – сирена;

5 – датчик температуры двигателя (крепится на патрубок с помощью стяжки либо на резьбовое соединение к элементам блока цилиндров двигателя).

Разъемы для подключения дополнительных блоков и модулей, систем управления и питания находятся на боковой панели головного устройства сигнализации:

Подключение обходчика штатного иммобилайзера автомобиля системы автозапуска производится по схеме:

Схема подключения силового модуля для реализации системы автозапуска изображена на

Красный провод подключается через предохранитель номиналом 30 Ампер к цепям положительной клеммы аккумуляторной батареи, лучше непосредственно к  + клемме АКБ. Подключение ведется проводником (лучше также в изоляции ПВХ красного цвета) сечением не менее 6 кв.мм. При невозможности такого подключения можно осуществить соединение с соответствующим выводом замка зажигания автомобиля.

Желтый проводник подключается к клемме «зажигание» контактной группы. Синий провод – (программируемый силовой) служит для дублирования некоторых функций конкретной модели автомобиля (например, нажатие педали тормоза). Черно-желтый проводник – выход управления реле стартера.

Если в автомобиле старт осуществляется кнопкой, схема подключения имеет вид:

Слаботочное управление кнопкой старт-стоп реализуется по схеме:

Для осуществления контроля момента запуска двигателя в головном блоке автосигнализации есть сине-черный провод (контакт 8 разъема Х2). Контроль может происходить по следующим сигналам:

• тахосигнал – импульсный сигнал частоты вращения двигателем (рекомендуется);
• сигнал генератора;
• напряжение бортовой сети.

Как пользоваться автозапуском StarLine

Программирование параметров системы

Для этого следует зайти в главное меню программирования функций:

Далее произвести программирование функций в соответствии с таблицей:

.

Для входа в меню программирования системы автозапуска необходимо выполнить следующие операции:

Для возврата в главное меню:

Рекомендации при пользовании системой автозапуска

Система автозапуска не активируется в следующих случаях:

• зажигание включено;
• выключен стояночный тормоз;
• капот открыт;
• педаль тормоза нажата;
• не выполнена подготовка к запуску двигателя (на автомобилях с МКПП  — программная нейтраль).

Общие правила автозапуска:

• за один цикл автозапуска допускается не более четырех попыток запуска двигателя;
• в случае, если автомобиль глохнет во время прогрева, осуществляется новый цикл автозапуска;
• функция автозапуска по температуре реализуется независимо от других функций (по времени, по периодичности).

Программирование защиты автозапуска автомобилей с механической коробкой переключения передач от запуска на передаче:

.

.

Как завести машину с брелка СтарЛайн

Если двигатель не запустится, после 4-х неудачных попыток брелок выдаст звуковое сообщение о прекращении запуска, последуют четыре световых сигнала.

За одну минуту до окончания прогрева выдается две серии звуковых сообщений по четыре сигнала, по окончании прогрева – четыре световых сигнала, на дисплее будет сообщение rOO, прозвучит четыре звуковых сигнала.

Как заглушить машину с брелка StarLine

Дистанционное продление работы двигателя

Последовательность программирования автозапуска по будильнику

Программирование периодического автозапуска

.

Программирование автозапуска по температуре

Выключение режимов автозапуска

Система автозапуска в сигнализациях StarLine –  полезная опция, особенно в автомобилях, эксплуатируемых в суровых российских условиях.

В процессе эксплуатации системы следует помнить:

• система автозапуска работает вне зависимости от местонахождения основного брелока, он может быть даже выключен, находиться вне зоны действия, поэтому перед отъездом в длительную командировку не забывайте деактивировать функцию автозапуска;
• время автозапуска по будильнику может отличаться от запрограммированного на плюс-минус три минуты;
• автозапуск по будильнику должен активироваться на каждый последующий запуск;
• если при программировании длительности работы двигателя выбрана опция «без ограничения», максимальное время работы ограничивается 30 минутами.

Видео — как включить автозапуск СтарЛайн А91по температуре, таймеру и будильнику:

Может заинтересовать:

Как настроить брелок сигнализации StarLine: установка времени, включение автозапуска и регулировка громкости

Владельцы автомобилей давно оценили сигнализацию фирмы StarLine. Ее предназначение — безопасность автомобиля. Чтобы воспользоваться всеми функциями этой системы, необходима настройка брелка старлайн.

Для этого есть инструкция, следуя которой, вы сможете успешно отладить все режимы работы сигнализации.

Режимы работы сигнализации StarLine

Имеется несколько режимов работы сигнализации. Старлайн можно настраивать в системе различных режимов работы.

• Режим «антиограбление». Предохраняет от проникновения в машину постороннего лица.
• Иммобилайзер. Блокирует двигатель при попытке угона.
• Самодиагностика всех систем. Активация этой функции позволяет увидеть неполадки в различных рабочих зонах. Они будут показываться на пейджере.
• Режим «паника». Включаются поворотные огни, сирена издает несколько громких сигналов.
• Режим «охрана». Основной рабочий режим, при включении которого происходит блокировка всех дверей и двигателя.
• Функция бесшумной охраны. При попытке постороннего проникнуть в машину владельцу на брелок поступает сообщение. Но сирена при этом не включается. Функция доступна при включенном и выключенном двигателе.
• Автоматическое включение режима охраны после его выключения.Возможно случайное нажатие отключения режима охраны. Поэтому, если он был выключен, а машина не открывалась, режим включится снова.
• При физическом воздействии на автомобиль (удары по стеклу, капоту, колесам) включится бесшумный контроллер ударов. На брелок будет приходить оповещение без включения сирены.
• Местонахождение и контроль состояния автомобиля по GPS.
• Режим VALET. Режим активируют, если необходима экстренная помощь.
• Самостоятельное программирование нового брелка и стирание старого шифра при потере.
• Режим блокировки колес для эвакуации автомобиля.

Их программирование

Для программирования какого-либо режима нажимается определенная комбинация кнопок брелка.

Причем имеет значение не только последовательность нажатия кнопок, но и длительность их удержания.

• 1, затем 2 кнопка — режим беззвучной охраны.
• 1, затем 3 кнопка — запуск двигателя.
• 2, секунда, 1 — охрана машины при работающем двигателе.
• 2, затем 3 кнопка — остановка двигателя.
• 1+ 3 нажать одновременно -блокировка кнопок брелка.
• 2 + 3 нажать одновременно — разблокировка кнопок брелка.
• 1 + 2 одновременное нажатие при выключенном двигателе — режим «паника».
• 1 + 2 одновременное нажатие при работающем моторе — режим «антиограбление».

Значение кнопок брелка

Каждая из трех кнопок брелка при различных нажатиях включает разные опции. Поэтому важно, как и когда их нажимать.

Кнопка № 1

• Нажать один раз — включение режима охраны, повторное нажатие с интервалом в 5 секунд — режим охраны без звука.
• Быстрое нажатие два раза — включение контроля датчиков удара.
• Нажатие один раз при включенном зажигании — блокировка дверей авто.

Кнопка № 2

• Однократное нажатие — снятие режима охраны, повторное нажатие с интервалом в 5 секунд — прекращение режима охраны без звука.
• При включенном двигателе однократное нажатие позволит разблокировать двери.
• Просто нажать один раз — отключение сигнала тревоги.
• Нажать два раза — отключение опции «антиограбление».

Кнопка № 3

• Нажать один раз — включение режима «контроль». Все системы и датчики будут проверены в принудительном режиме.
• Длительное нажатие включает курсорный режим программирования. Он предусматривает запуск по температуре или времени, по таймеру, активация иммобилайзера, а также сервисного обслуживания.

Значение обозначений на экране (пиктограмм)

Настройка различных режимов, изменение параметров и их корректировка сопровождаются звуковыми и визуальными сигналами.

На дисплее брелка появляются картинки — пиктограммы. Каждая из них имеет свое значение.

Настройка брелка автосигнализации СтарЛайн

Настройка брелка starline происходит следующим образом:

Зажигание выключено. Отключите режим защиты.

Кнопка 1 нажимается 7 раз подряд для включения защитного режима.

Включите зажигание. При этом должен 7 раз прозвучать звуковой сигнал, что говорит о том, что связь с пейджером успешно налажена.

Нажмите одновременно кнопки 2 и 3. Они удерживаются до получения однократного сигнала сирены.

Выключите зажигание. Для подтверждения отключения сервисного режима поворотные огни должны моргнуть 5 раз.

Включение автозапуска сигнализации

Автозапуск сигнализации производится мастером при ее установке с использованием PIN-кода. При этом в памяти устройства сохраняются все настройки производителя.

Если нужно будет потом еще устанавливать автозапуск, то настройки сбрасываются.

Используется кнопка VALET и введение кода через брелок.

Для подготовки к автозапуску необходимо выполнить некоторый алгоритм действий.

• Рычаг управления механической трансмиссией перевести в нейтральное положение.
• Завести двигатель и вынуть ключ из замка. Мотор остается заведенным.
• Активируем ручной тормоз.
• Все двери, капот и багажник закрываем.

После этого можно устанавливать автозапуск по различным параметрам.

Очень удобно установить автозапуск по значению температуры или времени, а также просто автозапуск с брелка.

Автозапуск по значению температуры:

• Нажимаем кнопку в виде звездочки.
• Пейджер издаст сигнал.
• На брелке начинает моргать значок термометра в левой нижней части экрана.
• Опять нажимаем кнопку звездочки и перемещаем курсор к значку термометра (третий слева).
• После этого нажимаем 1 кнопку и опция активируется.
• На экране брелка вместо часов будет отображено значение температуры, при которой будет включаться автозапуск.
• Чтобы отключить эту функцию, однократно нажмите вторую кнопку.

Автозапуск по времени:

• Нажимаем на экране значок 2.
• Машина моргнет один раз поворотными огнями, раздастся сигнал пейджера.
• Через указанный интервал времени будет происходить автозапуск двигателя.

Автозапуск с брелка:

• Нажимаем первую кнопку брелка на 3 секунды.
• После звукового сигнала быстро нажать кнопку 3.
• Произойдет включение мотора.
• Для его отключения надо нажать одновременно «открытый замок» и «снежинку».

Настройка времени

Чтобы настроить время на брелке Старлайн, нужно выполнить действия в следующей последовательности:

• Возьмите брелок, зажмите кнопку 3, удерживайте до двух кратковременных звуковых сигналов. Затем прозвучит еще два коротких сигнала. Вход в настройку часов осуществлен. После этого на брелке будет моргать индикатор часов.Клавиша 1 увеличивает значение времени, клавиша 2 — уменьшает.
• Однократное кратковременное нажатие на кнопку 3 — настройка минут. На брелке моргает значение минут. И точно так же — кнопка 1 увеличивает их значение, кнопка 2 — уменьшает.
• Следующее нажатие кнопки 3 активирует функцию будильника. Когда индикатор начнет моргать, устанавливаем значение часов посредством 1 и 2 кнопок. Кнопка 1 — увеличение показаний, кнопка 2 — их уменьшение.
• Еще одно нажатие 3 кнопки приводит в действие значение минут. Так же для увеличения и уменьшения числа используем кнопки 1 и 2.
• Следующее нажатие кнопки 3 активирует функцию будильника. С помощью кнопки 1 включаем данную функцию, кнопка 2 — отключает ее.
• Дальнейшее нажатие кнопки 3 — включение функции таймера. С появлением индикатора на экране кнопками 2 и 3 регулируем увеличение и уменьшение параметров.После аналогичной настройки значения часов и минут клик кнопки 3 дает активацию или деактивацию таймера.
• Чтобы выйти из настройки часов, нужно просто не нажимать никакие кнопки в течение 5 секунд.

Регулировка громкости звуковых оповещений

Регулировка громкости производится с помощью сервисной кнопки VALET и главного брелка с функцией обратной связи.

• При выключенном зажигании кнопка VALET нажимается 5 раз.
• Затем включается зажигание.
• Сигнализация издаст 5 звуковых сигналов.
• Нажимаем кнопку 2, после этого на экране появится надпись SO UN.

Режим регулировки громкости активирован.

Начинаем настройку:

• зажимаем и удерживаем кнопку 3 несколько секунд, потом нажимаем кнопку слева;
• на дисплее отобразится цифра, соответствующая уровню громкости; для выбора нужной цифры нажимаем кнопку 3 до настройки необходимой величины.

Регулировка чувствительности датчика удара

Данный алгоритм настроек подходит для самых распространенных модификаций сигнализации StarLine:

• Для перехода в режим настроек нажать и удерживать кнопку 3, затем отпустить и нажать ее снова. Прозвучит сигнал, свидетельствующий о входе в режим настроек.
• Посредством кнопок 2 и 3 регулируем чувствительность датчиков удара. Кнопка 2 — повышение параметра, кнопка 3 — его понижение.
• Для сохранения результата нажимаеи и удерживаем кнопку 3 несколько секунд, затем быстро нажимаем ее снова.

Как сбросить настройки брелка?

Может возникнуть необходимость сбросить настройки до заводских, а затем произвести их снова. Для этого выполним следующие действия:

• Выключаем зажигание. Ключ оставить в замке.
• Нажимаем 9 либо 10 раз кнопку VALET. Количество нажатий зависит от модели сигнализации и должно быть прописано в инструкции.
• Включаем зажигание. Прозвучит несколько звуковых сигналов (по числу нажатий).
• Еще раз нажимаем кнопку VALET и дожидаемся ответного звукового сигнала.
• Нажимаем кнопку 1, звуковой сигнал, подтверждаем сброс настроек.
• Для окончания работы включаем зажигание, поворотные огни должны моргнуть 5 раз. Теперь можно заново программировать все режимы.

Многофункциональность автомобильной сигнализации Старлайн — оптимальный вариант для владельцев автомобилей. Возможность настройки различных режимов, контроль за сохранностью машины без постоянного вмешательства позволяют быть спокойным за свой транспорт.

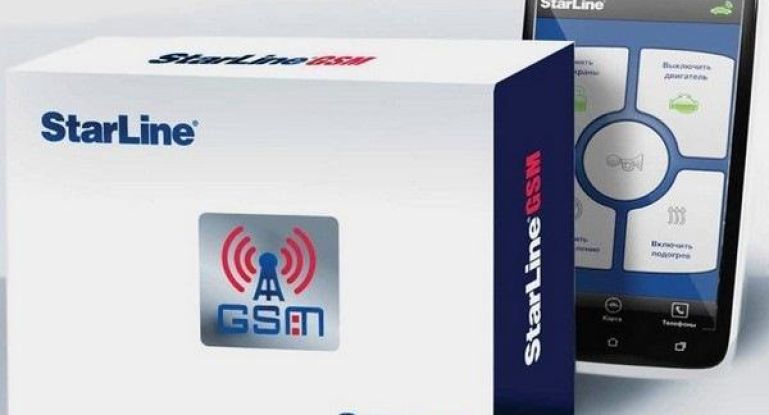

Инструкция для модуля GSM. 1 часть – техническая информация

    Содержание:

Часть 1. Техническая информация (на этой странице)

Функции GSM/GPS+ГЛОНАСС

Технические характеристики GSM модуля

Функциональные возможности GSM модуля

Функциональное назначение номеров телефонов управления

Оповещения, передаваемые GSM модулем

Часть 2. Первичная настройка (откроется в новом окне)

Подготовка GSM модуля к работе

Процедура первичной настройки GSM модуля

Включение GPS+ГЛОНАСС приемника

Часть 3. Команды управления (откроется в новом окне)

Управление автосигнализацией и GSM модулем

Команды управления автосигнализацией

Часть 4. Определение координат – только если подключен модуль GPS (откроется в новом окне)

Часть 5. Команды контроля и программирования (откроется в новом окне)

Команды контроля, отправляемые SMS-сообщением с телефонов М1, М2, М3, М4

Команды контроля и программирования, отправляемые SMS-сообщением только с телефона М1

Проверка  функционирования GSM модуля после первичной настройки

Подготовка GSM модуля к работе

Функции GSM/GPS+ГЛОНАСС

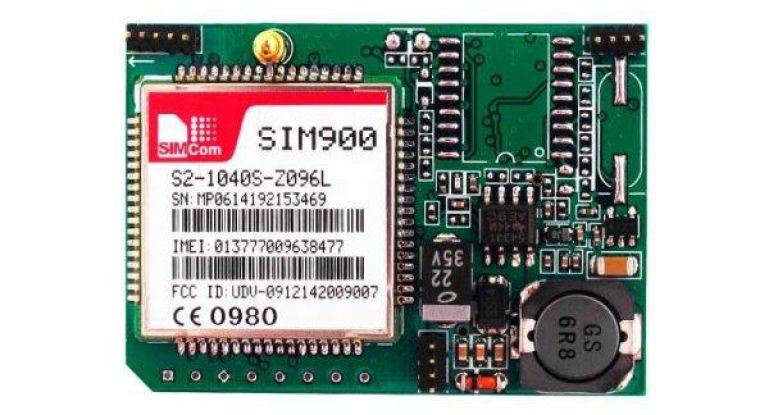

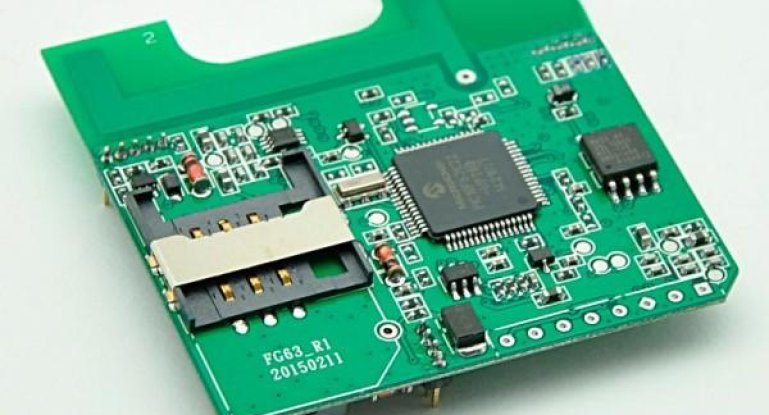

    Автосигнализация StarLine, оснащенная встроенным GSM модулем  (далее по тексту GSM модуль) и антенной GPS+ГЛОНАСС, позволяют  создавать эффективный охранно-телематический комплекс.

 Владелец получает возможность определять местоположение  своего автомобиля, управлять автосигнализацией и принимать  сообщения о вторжении в автомобиль практически без ограничения  расстояния – в зоне действия операторов сотовой связи. Для  получения функций GSM требуется наличие встроенного GSM  модуля.

Для получения GPS+ГЛОНАСС координат требуется  наличие встроенного GSM модуля и антенны GPS+ГЛОНАСС. В этом  случае GSM модуль осуществляет передачу данных от антенны  GPS+ГЛОНАСС на телефон владельца, на сервер www.starline-online.ru

Технические характеристики GSM модуля

Стандарт связи ………………………………………..  GSM 900/1800/1900 Мгц

Исполнение антенн:

       GSM ……………………………………………………………………………. встроенная

       GPS+ГЛОНАСС  …………………………………………………………… внешняя

Диапазон рабочих температур …………………………………… от -50 до +85 °С

Функциональные возможности GSM модуля

Основные функции:

• Определение места расположения автомобиля по идентификационным кодам базовых станций сети GSM.
• Определение координат места расположения автомобиля по спутникам навигационной системы GPS+ГЛОНАСС  (для автосигнализаций, укомплектованных антенной  GPS+ГЛОНАСС).
• Передача информации о состоянии автосигнализации на  телефон владельца.
• Передача информации о причине срабатывания  автосигнализации на телефон владельца.
• Управление дополнительными каналами автосигнализации.

Основные команды управления автосигнализацией,  передаваемые при звонке или в SMS-сообщениях

• Включение и выключение режима охраны.
• Отключение предварительного или обоих уровней датчика удара.
• Отключение дополнительного датчика.
• Отключение датчика наклона.
• Запрос состояния автосигнализации.
• Запрос координат места расположения автомобиля.
• Дистанционный запуск и остановка двигателя.
• Включение режима антиограбления.
• Включение и выключение сервисного режима.

Оповещения, рассылаемые модулем

• Звонок и отправка SMS-сообщений на запрограммированные номера при возникновении следующих событий, происходящих при включенном режиме охраны: открывание дверей, открывание капота, открывание багажника, включение зажигания, выключение стояночного тормоза или нажатие на педаль тормоза, срабатывание основного уровня датчика удара, срабатывание основного уровня дополнительного датчика, срабатывание датчика наклона.
• Звонок и отправка SMS-сообщений после включения режима антиограбления (дистанционной блокировки двигателя).
• SMS оповещение о низком уровне заряда АКБ автомобиля.
• SMS оповещение при попытке подбора пароля с телефона, не зарегистрированного в памяти GSM модуля.
• SMS оповещение при переходе в роуминг.

 Функции определения места расположения и  контроля перемещения автомобиля

• Запрос SMS с идентификационными кодами базовых станций для определения места расположения по базовым станциям оператора сотовой связи (технология LBS).
• Запрос SMS с географическими координатами места расположения автомобиля, определенным по спутникам GPS+ГЛОНАСС*.
• Запрос SMS со ссылкой на фрагмент карты с обозначением места расположения автомобиля.
• Периодическая отправка SMS c информацией о месте расположения автомобиля .
• SMS отчет о превышении скорости*.

                                      * Для автосигнализаций, укомплектованных антенной GPS+ГЛОНАСС.

Дополнительные возможности

• Запрос уровня сигнала GSM, значения напряжения аккумулятора автомобиля и версии программного обеспечения GSM модуля.
• Запрос баланса SIM-карты, установленной в GSM модуль.
• Программирование модуля с помощью SMS-сообщений (проверка, запись или удаление телефонов управления модулем, изменение паролей, и т.п.).
• Оповещение о выключении режима охраны брелком управления.

Функциональное назначение номеров  телефонов управления

    В память встроенного GSM модуля может быть записано до  4-х телефонных номеров. Один из них является основным  (мастер-телефон), а остальные — дополнительными. Их  функциональные возможности различны.

В память GSM  модуля основной и дополнительные номера занесены под  определенными обозначениями (именами). Для управления  автосигнализацией может использоваться любой телефон,  даже не зарегистрированный в памяти модуля.

Список команд,  доступных при управлении с телефона, номер которого не  зарегистрирован в памяти GSM модуля, ограничен.

Перечень  имен телефонов с описанием их функционального назначения   приведен в таблице:

НазначениеОбозначение номераФункциональные возможности

Отправка команд управления при звонке
Отправка команд управления при СМС
Получение оповещений

М1
Мастер телефон
Все
Все

Современные модули для автозапуска двигателя, обзор модулей StarLine, внешний вид, особенности работы

Работа иммобилайзера позволяет полностью обездвижить транспортное средство, что позволяет сделать его недостижимым объектом для профессиональных угонщиков.

Но такое устройство делает практически невозможной функцию автозапуска двигателя. Именно для того чтобы смягчить этот процесс и сделать его доступным только для водителя существуют модули автозапуска двигателя старлайн.

Более подробно и таких устройствах каждый желающий сейчас и узнает.

Автозапуск двигателя с использованием модуля StarLine

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Темп жизни современных автолюбителей не позволяет им постоянно присматривать за собственным транспортным средством и машина становится лёгкой добычей для угонщиков. Чтобы этого не происходило, уже с завода, машины поступают в продажу со встроенной системой защиты – иммобилайзером.

Именно он может обездвижить транспортное средство полностью. При этом использовать функцию автозапуска водитель должным образом не сможет, но и из этой ситуации нашёлся достойный выход – модули для автозапуска.

Одними из самых доступных и продуктивных систем такого плана можно считать устройства старлайн – именно о них сейчас будет упоминаться более подробно.

Что такое модуль автозапуска StarLine

Каждый день в интернете, пользователи встречают массу положительных отзывов о работе модулей для автозапуска старлайн, но многие даже понятия не имеют что представляет собой эта система на самом деле. Каждый модуль старлайн, который предназначен для автоматического запуска двигателя является:

• прямоугольным или квадратным блоком небольшого размера;
• устройством, имеющим возможность передавать информацию для выполнения определённых команд охранными системами;
• надёжным и продуктивным передатчиком потока важной информации к цифровой шине автомобиля;
• устройством, имеющим возможность работать с большинством современных охранных систем и автомобилей.

Комплектация такого устройства очень простая и минимальная, выглядит она таким образом:

• процессорный, основной системный блок;
• набор проводов для подключения к охранной системе;
• схема подключения устройства и пользовательская инструкция.

Модуль довольно практичный и продуктивный, при помощи него можно управлять охранными системами на расстоянии, что очень комфортно. Купить устройство можно в специализированных магазинах или интернете.

Модуль автозапуска – какие особенности работы у этой системы

Каждый модуль StarLine, который предназначен для исполнения функции автозапуска двигателя может работать по-разному. Всё зависит от того, к какой охранной системе или иммобилайзеру он подключался изначально, но главные преимущества его использования можно разделить на ряд таких пунктов:

• возможность управлять модулям при помощи брелока автосигнализации или мобильного устройства;
• простота в плане установки и настройки системы для автозапуска;
• модуль продуктивно работает с цифровой шиной транспортного средства и позволяет расширить возможности охранной системы;
• работает на всех современных транспортных средствах и со всеми автомобильными сигнализациями марки StarLine;
• для использования модуля не нужны дополнительные знания и устройства.

К ряду этих достоинств в плане работы можно добавить и то, что стоимость модулей для автозапуска старлайн достаточно низкая, а подключать их можно, используя несложную схему.

Как и каждый модуль для автозапуска, старлайн имеет свойство исполнять команды только владельца транспортного средства и распознавать его без проблем. Каждая модель модуля имеет свои возможности и особенности, перед покупкой такого устройства для автозапуска, владельцу машины стоит ознакомится с его полным описанием.

Как устанавливать модули для автозапуска старлайн

Чтобы осуществить автозапуск двигателя, на котором установлена стандартная охранная система или присутствует иммобилайзер, водителю нужно иметь брелок или находится в салоне машины. Наличие модуля для автозапуска гораздо упрощает этот процесс и делает его практически мгновенным.

Принцип установки устройства зависит от того, к какой системе он будет подключаться – сигнализации или иммобилайзеру.

Установка всегда производится одинаково, но если требуется подключение к иммобилайзеру – провода присоединяются к его антенне и также происходит с сигнализацией.

Чтобы правильно и быстро устанавливать модули для автозапуска старлайн, владельцам машин необходимо следовать примерно такому плану:

• изучение пользовательской инструкции и схемы подключения;
• поиск наиболее подходящего места для установки модуля автозапуска;
• подключение проводов к основному блоку модуля и выбранной охранной системе;
• проверка правильности установки устройства и его готовности к выполнению задач владельца машины.

Установка модулей автозапуска старлайн – это всегда очень простой и приятный процесс. Каждую систему этого типа можно подключить к выбранной охранной системе и автомобилю самостоятельно. Процесс монтажа системы и настройки её на работу производится очень быстро.

Возможно ли использование модуля для автомобилей более старых моделей

Современное охранное оборудование работает с передовыми технологиями и машины старого образца являются для них чем-то непонятным, неприемлемым. Они не могут наладить правильную работу с такими транспортными средствами по следующим причинам:

• современные автосигнализации с функцией автозапуска не работают на старых автомобилях – речь идёт о устройствах, которыми поддерживаются только новейшие технологии;
• для осуществления подключения системы к машине, на ней должна присутствовать цифровая шина – у автомобилей старого образца её нет;
• современное оборудование для автозапуска работает только с самыми мощными автомобильными системами – машины старого образца являются более простыми.

Модуль старлайн может применяться только для работы с современным охранным оборудованием и для транспортных средств нового поколения. Хоть такие устройства и работают по очень простому принципу, они должны иметь для этого соответственные условия.

Каждый модуль старлайн, который используется для автозапуска двигателя должен иметь сертификат качества и только при его наличии стоит покупать такую систему.

Чтобы точно определить, подойдёт ли это устройство для конкретной модели автомобиля, стоит изучить особенности транспортного средства.

Только в этом случаи можно объективно оценить возможности собственно транспортного средства и уровень его совместимость с модулем для автозапуска двигателя старлайн.

Чтобы выбор был максимально правильным, владельцу машины стоит изучить несколько вариантов таких систем и выбрать наиболее подходящий и комфортный. Выбрать модуль можно в специализированном магазине, а установить его собственными руками очень просто. Это надёжная и продуктивная система для автозапуска двигателя, которая работает как швейцарские часы.

Устал платить за штрафы? Выход есть!Забудьте о штрафах с камер! Абсолютно легальная новинка – НАНОПЛЁНКА, которая скрывает ваши номера от ИК камер (которые стоят по всем городам). Подробнее по ссылке.

• Абсолютно легально (статья 12.2.4).
• Скрывает от фото-видеофиксации.
• Устанавливается самостоятельно за 2 минуты.
• Не видна человеческому глазу, не портится из-за погоды.
• Гарантия 2 года,

Узнать подробности
