Ниссан альмера н16 блоки предохранителей и реле с описанием назначения. Предохранитель прикуривателя
Второе поколение Nissan Almera имеет маркировку кузова N16 и выпускалось в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году с кузовами хэтчбек и седан. Рестайлинг 2003 года затронул во основном внешний вид данного автомобиля. В нашей публикации вы найдете информацию с описанием блоков предохранителей и реле ниссан альмера н16, места их расположения и назначение.
Расположение блоков в almera n16
В данном автомобиле расположены 3 основных блока с предохранителями и реле. Одни в салоне и 2 в моторном отделении. Подробнее смотрите на схеме.
Схема
Блок в салоне автомобиля
Он находится в приборной панели с левой стороны, за перчаточным ящиком.
Пример расположения
Фотография

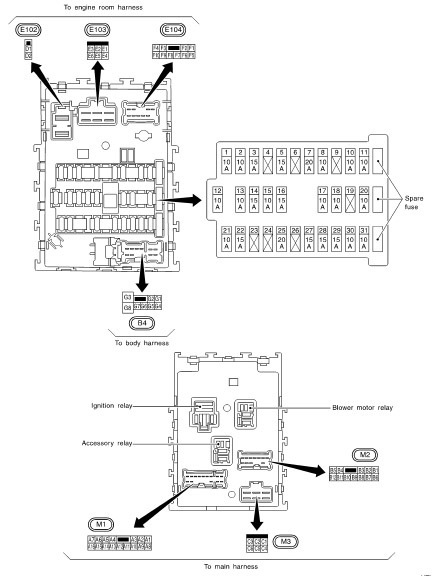

Тыльная и лицевая сторона
Схема
Описание
Предохранители
Реле лицевой стороны
- R1 Реле фар головного света
- R2 Реле управления дросельной заслонкой
- R3 Реле стеклоподъемников
- R4 Реле задних противотуманных фар
Реле тыльной стороны
- R1 Реле зажигания
- R2 Реле двигателя нагнетателя
- R3 Реле дополнительного оборудования (электро-аксессуаров)
Предохранители и реле под капотом
Блок с предохранителями
Находится рядом с аккумулятором. На крышке будет нанесена актуальная схема с описанием.

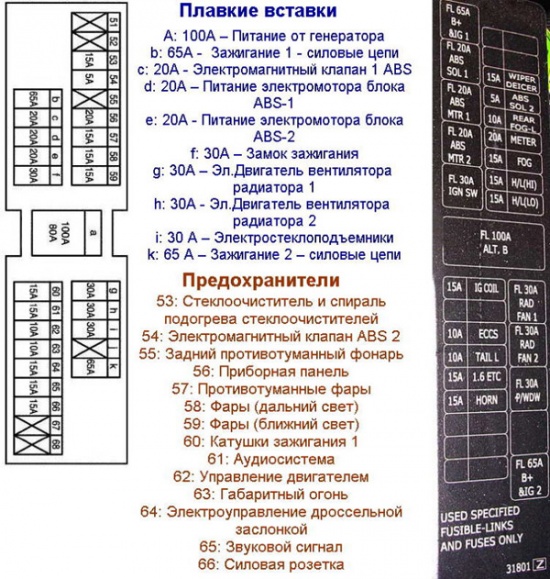

Схема
Назначение
- А 100А Генератор (зарядка на батарею)
- В 40А электростеклоподъемники
- С 40А регулятор охлаждающих вентиляторов
- D 40А регулятор охлаждающих вентиляторов
- E 30А для дизелей
- F 60А для дизелей
- G 80А для дизелей
- H 80А главный источник питания, цепь заземления
- I 50А ABS
- J 30А к выключателю зажигания от аккумулятора
- К 30А ABS/ESP
- L 30А ESP
- М 30А Омыватель фар
- 32 20А Омыватель заднего стекла
- 33 15А Противотуманные фары
- 34 15А Электропривод и реле электропривода дроссельной заслонки
- 35 15А Фары, система включения ближнего света в дневное время
- 36 15А Фары, система включения ближнего света в дневное время
- 37 10А Задний противотуманный фонарь
- 38 10А Габариты, освещение номерного знака
- 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)
- 40 15А Аудио, навигация, ЖК-дисплей
- 41 10А Система управления двигателем
- 42 10А Катушка зажигания
- 43 10А ЕГР
- 44 20А ЭБУ двигателя
Блок с реле
Он находится у правого крыла, с боку от бочка с омывающей жидкостью.
Фото-схема
Расшифровка
- R1 3-е реле вентилятора радиатора (25221E)
- R2 Передние туманки ПТФ (25224QA)
- R3 Реле кондиционера Е6 (25224D)
- R4 Реле звукового сигнала (25620)
- R5 Реле вентилятора радиатора (25224J)
- R6 Фары, свет (25224А)
- R7 Стартер (25224G)
Не подходит информация? Выберете нужный вариант в полном описании всех моделей.
Nissan Almera | Бортовая электрическая сеть | Ниссан Альмера
Конструкция и функции части элементов электрической сети автомобиля рассмотрены выше при описании конкретных изделий и систем. В данном разделе предоставлена недостающая информация.
Для защиты узлов электрооборудования и электропроводки от перегрузок и коротких замыканий используются плавкие предохранители штепсельного типа, установленные в монтажных блоках. Блок, расположенный в салоне автомобиля под облицовкой левой части панели приборов (рис. 8.17), включает в себя предохранители, перечисленные в табл. 8.7.
Таблица 8.7 Цепи, защищаемые предохранителями, установленными в салоне
Кроме предохранителей, в монтажных блоках установлены реле (рис. 8.19 и 8.20).
Некоторые реле и электрические блоки установлены отдельно от монтажных блоков (рис. 8.21).
В цветной вкладке в конце книги приведены схемы основных систем электрооборудования. Обозначения цвета проводов даны в табл. 8.1.
Таблица 8.8 Цепи, защищаемые предохранителями, установленными в моторном отсеке
Обзор Nissan Almera Classic
Nissan Almera Classic — автомобиль, обладающий высоким уровнем безопасности, легкостью в управлении и экономичностью.
Данная модель выпускается с 2006 года, сборка осуществляется на заводе Альянса Рено-Ниссан в г. Пусан (Южная Корея), который оснащен самым современным оборудованием, что в свою очередь гарантирует высокое качество выпускаемой продукции.
Технические характеристики:
Технические характеристики Nissan Almera Classic
АКП
МКП
Объем топливного бака
55
Средний расход топлива в городском режиме на 100 км
11,1
9,2
Максимальная скорость, км/ч
177,1
183,7
Разгон до 100км
13,9
12,1
Двигатель
Бензиновый, 1600 куб.см
Коробка передач
Автоматическая,4-х ступенчатая
Механическая,5-ступенчатая
Тип привода
Передний
Крутящий момент, Нм/об.мин.
146/3600
Мощность, КВт(л.с.)/об.мин.
107/6000
Снаряженная масса, кг
1700
Колесная база, мм
2535
Габаритные размеры, мм
4510*1710*1440
Экстерьер
Авто спроектирован на базе Nissan Almera N16, но обладает более солидным и элегантным дизайном кузова. Для сравнения дизайна ниже представлены Nissan Almera Classic и Nissan Almera N16:
Фото Nissan Almera Classic
Nissan Almera N16 Передняя часть авто выделяется увеличенными фарами и хромированной решеткой радиатора.
С вид с переди
Задние фонари, выполненные в форме драгоценных камней, придают дополнительное очарование форме классического седана.
Вид с зади
Наружные зеркала, молдинги, ручки дверей окрашены уже в базовой комплектации в цвет кузова, что позволяет автомобилю выглядеть современно, стильно и выразительно.
Вид с боку
Интерьер
В салоне атомобиля все продумано до мелочей, поэтому он достаточно вместителен и максимально комфортен. В центральной консоли находятся подстаканники, цифровые часы.
Салон Рулевое колесо отделано декоративно под титан, регулируется по углу наклона, что позволяет максимально комфортно разместиться в автомобиле.
Рулевое колесо
Салон Nissan Almera Classic отличается практичностью: удобные сиденья, противосолнечные козырьки с зеркалами, передние электростеклоподъемники, дополнительные места для хранения и перевозки мелких предметов — все это превращает передвижение на этом автомобиле в удовольствие.
Салон вид с верху
Задние сидения
Дополнительные опции Nissan Almera Classic в стандартной комплектации:
Безопасность: — Антиблокировочная система тормозов (ABS); — Подушка безопасности водителя, пассажиров; — Ремень безопасности с преднатяжителем для водительского сиденья; — Система курсовой устойчивости; — Крепления для детских сидений ISOFIX; — Система распределения тормозных усилий (EBD).
Экстерьер:
— Хромированная решетка радиатора; — Легкосплавные колесные диски; — Молдинги, ручки дверей, окрашенные в цвет кузова.
Освещение:
— Галогенные фары; — Противотуманные фары.
Интерьер:
-Тканевая обивка салона; — Отделка декоративная рулевого колеса «под титан»; — Гидроусилитель руля.
Комфорт
— Подстаканники в центральной консоли; — Обогрев заднего стекла с таймером; — Подогрев сидений; — Система климат-контроль; — Подсветка багажного отделения; — Регулировка руля по углу наклона.
Развлекательные системы
— CD проигрыватель с поддержкой MP3, 4 колонки.
Цены
Цены на Nissan Almera Classic:- комплектация МКП от 461 000 руб.
— комплектация АКП от 535 000 руб.
Найденные в сети отзывы:
Хорошо: Отличная дизайн, очень комфортный автомобиль, эффективная тормозная система.
Плохо:
Отсутствие бортового компьютера; слабая шумоизоляция.
Видео:
Тест-драйв Nissan Almera Classic
Рекламный видеоролик:
Предохранители Ниссан Альмера классик и n16
Описание предохранителей автомобилей Nissan
Содержание:
Если в вашем автомобиле возникла какая-либо неисправность, связанная с электрооборудованием, то, в первую очередь, следует начать проверку блока предохранителей (далее — БП). Этот материал поможет вам узнать, где расположены предохранители Ниссан Альмера Классик, за что они отвечают и как правильно произвести их проверку и замену.
На схеме отмечены места, где в Ниссан Альмера классик n16 находятся блоки плавких устройств
Расположение и электросхема
В автомобиле Ниссан Альмера классик n16 находится несколько блоков предохранителей, отвечающих за функционирование электрического оборудования.
Один из них расположен в салоне авто, о другие два — в моторном отсеке. На лицевой стороне БП, находящемся в салоне транспортного средства, установлено несколько плавких предохранителей (далее — ПП) и реле.
С другой стороны устройства находится еще три основных реле.
В моторном отсеке находятся два БП. В одном из них расположены реле, а в другом — только плавкие устройства. Ниже представлены схемы всех трех блоков, а также описание предохранителей в них.
БП в салоне

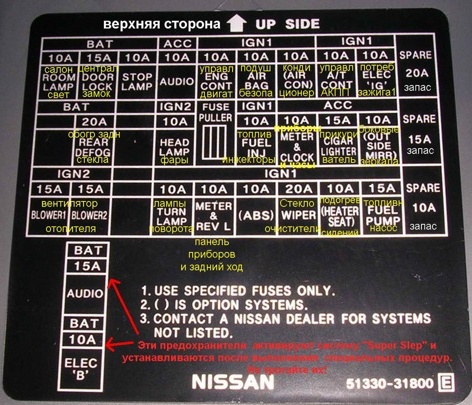

Схема расположения плавких предохранителей на БП, установленном в салоне автомобиля
За что же отвечают эти элементы? Ниже приведена таблица с обозначением каждого ПП.
Таблица обозначения каждой детали блока, расположенного в салоне авто
Также вы могли заметить несколько реле, предназначение которых не описано в таблице. Их следует выделить отдельно, так как реле предназначены для более мощных потребителей напряжения.
Обеспечивает работоспособность ламп задних противотуманных огней.
Что касается устройства под номером 22, отвечающего за работоспособность прикуривателя. В моделях Ниссан Альмера классик n16 выход из строя прикуривателя является часто встречаемой проблемой. Ее даже можно назвать болезнью, поскольку с этой неисправностью сталкиваются многие автомобилисты.
Если вы заметили, что прикуриватель не работает, то для начала проверьте работоспособность предохранителя. Возможно, проблема заключается именно в нем. Однако, многие автовладельцы эксплуатируют свой прикуриватель в качестве источника питания для различных потребителей электроэнергии. В частности, это могут быть -регистраторы, специальные освежители воздуха, DVD-проигрыватели и ноутбуки.
Разумеется, даже с преобразователем напряжения прикуриватель просто не в состоянии справиться с такой задачей. Так что если из строя вышел именно ПП, то можете считать, что вам повезло. В противном случае вам придется менять прикуриватель, еще хуже, если из-за этого перегорит сам монтажный блок.
Как вы помните, в начале статьи мы упомянули о том, что с обратной стороны БП, который находится в салоне авто, также есть несколько реле. Если блок полностью демонтировать, то реле будут выглядеть примерно так, как показано на фото.
Три реле, расположенные с обратной стороны монтажного БП в салоне авто
Обеспечивает функционирование катушки зажигания. При выходе его из строя старт мотора будет невозможен.
Отвечает за работу нагнетателя двигателя.
Это устройство обеспечивает работу дополнительных питателей напряжения, то есть, по сути, всех электроаксессуаров.
БП в моторном отсеке
Сначала рассмотрим схему и описание БП с плавкими устройствами, который находится в моторном отсеке между аккумулятором и двигателем.
Схема БП, расположенного в подкапотном пространстве, между аккумуляторной батареей и двигателем внутреннего сгорания
Описание компонентов БП, установленного в моторном отсеке, между аккумуляторной батареей и двигателем
Далее будет описана схема монтажного блока с реле, который установлен там же, в моторном отсеке, только слева от двигателя, если стоять лицом к капоту.
Схема реле, установленных в блоке, который находится в подкапотном пространстве, слева от двигателя
Процесс снятия и замены
Процедура демонтажа и установки новых ПП не несет в себе ничего сложного. Нужно просто быть немного внимательным и понимать, к чему может привести короткое замыкание.
Худшим следствием замыкания может стать возгорание и, как результат, пожар.
Поэтому настоятельно не рекомендуем вам использовать самодельные предохранители, поскольку это не надежно с точки зрения безопасности.
На рисунке показано, как определить рабочий и нерабочий ПП.
Также обратите внимание на то, как должны выглядеть рабочие и сгоревшие ПП. В большинстве случае это можно определить визуально, поэтому трудностей данная процедура также не должна вызвать.
Но бывают ситуации, когда ПП вышел из строя, а плавкая нить выглядит, как новая. В этом случае нужно действовать «методом тыка».
То есть в гнездо, где, как вы думаете, стоит нерабочий ПП, установить рабочую деталь.
Рассмотрим процесс смены ПП на примере блока, установленного в салоне транспортного средства. В случае с монтажными БП, которые находятся в моторном отсеке, процесс смены будет идентичным.
«Замена ПП прикуривателя в Ниссан Альмера»
Автор показывает пользователям, как правильно произвести замену плавкого предохранителя прикуривателя в автомобиле Ниссан Альмера Р12. Процесс смены ПП в Альмера N16 будет аналогичным.
http://avtozam.com

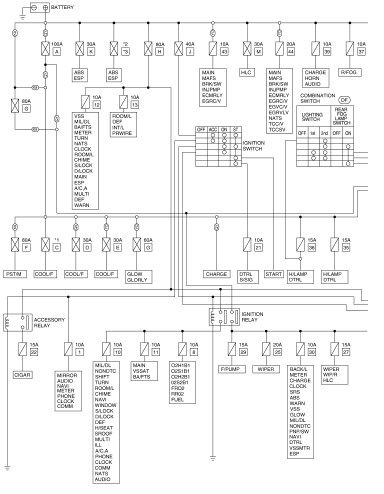

Электрическая схема автомобиля НИССАН АЛЬМЕРА
Сборник схем автомобиля Ниссан Альмера – цветные качественные изображения с русским описанием. В первой части показаны такие модули, как Cистема управления двигателем, Электропитание основного оборудования, включение габаритного света, фар и других узлов авто. А тут смотрите вторую часть схем электрооборудования Ниссан Алмера.
Ниссан ECCS двигателей GA14DE
1 — аккумуляторная батарея; 2 — выключатель зажигания; 3 — реле питания; 4 — топливные форсунки; 5 — сигнал на тахометр; 6 — контрольный резистор; 7 — распределитель зажигания; 8 — коммутатор (встроен в блок зажигания); 9 — конденсатор; 10 — катушка зажигания; 11 — датчик положения распределительного вала и частоты вращения коленчатого вала двигателя; 12 — свечи зажигания; 13 — измеритель массового расхода воздуха; 14 — датчик содержания кислорода в отработавших газах; 15 — датчик положения дроссельной заслонки; 16 — датчик температуры охлаждающей жидкости; 17 — датчик давления в системе гидроусилителя рулевого управления; 18 — контроллер КСУД; 19 — разъем диагностики; 20 — контрольная лампа неисправности КСУД; 21 — реле включения топливного насоса; 22 — топливный насос; 23 — тахометр; 24 — датчик скорости движения; 25 — электромагнитный клапан рециркуляции отработавших газов и продувки абсорбера; 26 — регулятор холостого хода; 27 — регулятор ускоренного холостого хода; 28 — реле включения электромагнитной муфты компрессора кондиционера; 29 — реле включения электровентиляторов системы охлаждения двигателя (на автомобилях с механической коробкой передач); 30 — двойное реле включения/ электровентиляторов системы охлаждения двигателя (на автомобилях с автоматической коробкой передач); 31 — односкоростной электровентилятор системы охлаждения двигателя; 32 — двухскоростной электровентилятор системы охлаждения двигателя; 33 — датчик давления хладагента компрессора; 34 — ЭБУ запрета пуска двигателя; 35 — датчик положения рычага переключения передач; 36 — датчик положения рычага селектора; 37 — ЭБУ температуры воздуха в салоне с датчиком испарителя; 38 — органы управления отоплением и вентиляцией; 39 — органы управления климатической установкой; 40 — к реле времени включения обогрева заднего стекла; 41 — к компрессору кондиционера; 42 — выключатель обогрева заднего стекла; 43 — реле включения обогрева заднего стекла; 44 — переключатель наружного освещения Ниссан Микра.
КСУД ниссан микра ECCS двигателя SR20DE
1 — аккумуляторная батарея; 2 — выключатель зажигания; 3 — реле включения контроллера; 4 — топливные форсунки; 5 — сигнал на тахометр; 6 — контрольный резистор; 7 — распределитель зажигания; 8 — коммутатор (встроен в распределитель зажигания); 9 — конденсатор (встроен в распределитель зажигания); 10 — катушка зажигания; 11 — датчик положения коленчатого вала и частоты вращения коленчатого вала двигателя; 12 — свечи зажигания; 13 — измеритель массового расхода воздуха; 14 — датчик содержания кислорода в отработавших газах; 15 — датчик положения дроссельной заслонки; 16 — датчик температуры охлаждающей жидкости; 17 — датчик давления в системе гидроусилителя рулевого управления; 18 — контроллер КСУД; 19 — разъем диагностики; 20 — контрольная лампа неисправности КСУД; 21 — реле включения топливного насоса; 22 — топливный насос; 23 — тахометр; 24 — датчик скорости движения; 25 — датчик детонации; 26 — электромагнитный клапан рециркуляции отработавших газов и продувки абсорбера; 27 — регулятор холостого хода; 28 — регулятор ускоренного холостого хода; 29 — двойное реле включения электровентиляторов системы охлаждения двигателя (на автомобилях с автоматической коробкой передач); 30 — реле включения электровентиляторов системы охлаждения двигателя (на автомобилях с механической коробкой передач); 31 — двухскоростной электровентилятор системы охлаждения двигателя; 32 — односкоростной электровентилятор системы охлаждения двигателя; 33 — датчик температуры поступающего воздуха; 34 — датчик давления хладагента кондиционера; 35 — к блоку управления температурой воздуха в салоне; 36 — ЭБУ запрета пуска двигателя; 37 — датчик положения рычага переключения передач; 38 — датчик положения рычага селектора; 39 — «+» после включения зажигания или «+» при включении стартера; 40 — «+» аккумуляторной батареи; 41 — реле включения электромагнитной муфты компрессора кондиционера; 42 — переключатель наружного освещения; 43 — реле включения обогревателя заднего стекла; 44 — выключатель обогревателя заднего стекла.
Cхема системы управления двигателем CD20
1 — аккумуляторная батарея; 2 — выключатель приборов и стартера; 3 — датчик оставленного ключа в замке выключателя приборов и стартера; 4 — реле пред- и послепускового подогрева; 5 — свечи подогрева; 6 — реле включения электровентиляторов системы охлаждения двигателя на 1-й скорости; 7 — реле включения электровентиляторов системы охлаждения двигателя на 2-й скорости; 8 — электровентиляторы системы охлаждения двигателя; 9 — электронный блок управления (ЭБУ); 10 — «+» после установки ключа в замке выключателя приборов и стартера в положение «3» или «+» стартера; 11 — «+» вспомогательного оборудования или «+» после включения выключателя приборов и стартера; 12 — «+» от аккумуляторной батареи; 13 — контрольная лампа предпускового подогрева; 14 — спидометр; 15 — датчик скорости движения автомобиля; 16 — ТНВД; 17 — электромагнитный клапан останова дизеля; 18 — электромагнитный клапан регулирования угла опережения впрыска топлива; 19 — датчик частоты вращения коленчатого вала двигателя; 20 — датчик температуры охлаждающей жидкости; 21 — датчик давления хладагента; 22 — электромагнитный клапан ускоренного холостого хода; 23 — к тахометру; 24 — блок управления регулированием температуры воздуха в салоне; 25 — датчик испарителя; 26 — к компрессору кондиционера; 27 — органы управления вентиляцией в салоне; 28 — органы управления кондиционером; 29 — реле включения электромагнитной муфты компрессора кондиционера.
Электросхема ABS Ниссан
1 — электронный блок управления ABS; 2 — блок реле; 3 — реле насоса; 4 — реле управления электромагнитными клапанами; 5 — датчик скорости вращения переднего правого колеса; 6 — датчик скорости вращения переднего левого колеса; 7 — датчик скорости вращения заднего правого колеса; 8 — датчик скорости вращения заднего левого колеса; 9 — выключатель стоп-сигнала; 10 — колодка разъема диагностики; 11 — контрольная лампа неисправности ABS; 12 — сливной электромагнитный клапан переднего левого колеса; 13 — подводящий электромагнитный клапан переднего левого колеса; 14 — сливной электромагнитный клапан переднего правого колеса; 15 — подводящий электромагнитный клапан переднего правого колеса; 16 — сливной электромагнитный клапан заднего левого колеса; 17 — подводящий электромагнитный клапан заднего левого колеса; 18 — сливной электромагнитный клапан заднего правого колеса; 19 — подводящий электромагнитный клапан заднего правого колеса.
Схема управления двигателем CD20E
1 — аккумуляторная батарея; 2 — выключатель приборов и стартера; 3 — реле питания системы; 4 — электромагнитный клапан системы РОГ №1; 5 — электромагнитный клапан системы РОГ №2; 6 — электромагнитный клапан воздушной заслонки; 7 — электромагнитный клапан регулирования угла опережения впрыска топлива; 8 — электромагнитный клапан останова дизеля; 9 — реле включения электровентиляторов системы охлаждения двигателя на 1-й скорости; 10 — реле включения электровентиляторов системы охлаждения двигателя на 2-й скорости; 11 — электровентиляторы системы охлаждения; 12 — выключатель холостого хода — полной нагрузки; 13 — калибровочный резистор; 14 — датчик температуры топлива; 15 — датчик температуры охлаждающей жидкости; 16 — блокировочное устройство стартера; 17 — ЭБУ; 18 — колодка разъема диагностики; 19 — контрольная лампа неисправности системы; 20 — датчик наличия воды в отстойнике топливного фильтра; 21 — контрольная лампа включения предпускового подогрева; 22 — датчик положения вала привода ТНВД; 23 — датчик частоты вращения и положения коленчатого вала; 24 — датчик положения регулировочного золотника; 25 — датчик положения педали управления подачей топлива; 26 — датчик подъема иглы форсунки 1-го цилиндра; 27 — актюатор подачи топлива; 28 — реле давления хладагента; 29 — к тахометру; 30 — выключатель педали управления подачей топлива; 31 — датчик положения рычага переключения передач; 32 — спидометр; 33 — датчик скорости движения автомобиля; 34 — органы управления вентиляцией салона; 35 — датчик испарителя; 36 — блок управления регулировкой температуры воздуха в салоне; 37 — выключатель кондиционера; 38 — к компрессору кондиционера; 39 — реле включения кондиционера; 40 — свечи подогрева.
Электропитание основного оборудования автомобиля Ниссан
1 — аккумуляторная батарея; 2 — выключатель стеклоподъемников люка крыши; 3 — выключатель зажигания или приборов и стартера; 4 — «+» к форсункам после включения зажигания; 5 — к стартеру; 6 — выключатель освещения; 7 — выключатель передних противотуманных фар; 8 — реле отопления/вентиляции и кондиционера; 9 — основное реле вспомогательного оборудования; 10 — дополнительное реле вспомогательного оборудования.
