Проводка на автомобилях уаз-469: ее замена и электросхема старого и нового образца

Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях.

Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452оказались достаточно выносливыми.

Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями.

Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

Как автомобиль службы ГАИ;

В качестве пожарной машины;

Автомобиля скорой помощи;

Продуктовой лавки;

Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

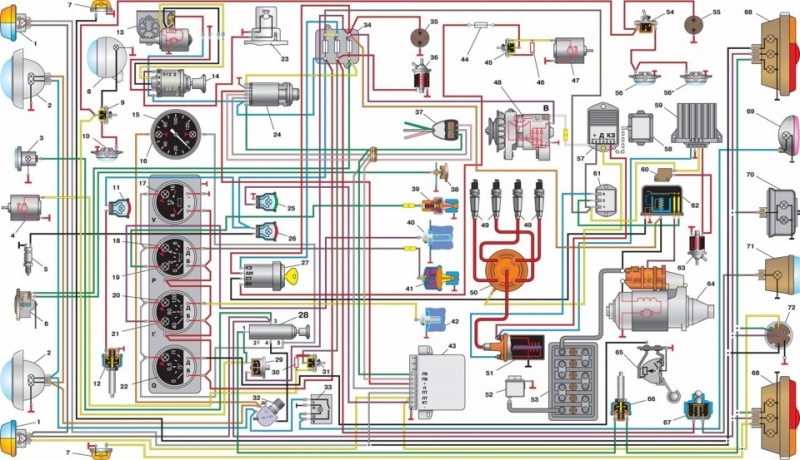

Современная цветная электросхема УАЗ 452

Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него.

Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

В заключение

О легендарном автомобиле помнят многие из нас.

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома.

Буханка удостоилась участия в Олимпиаде 2014

Схема проводки УАЗ буханка

Система проводки электричества в буханке — запутанная. При осуществлении ремонта, если какая-то его часть так или иначе связана с электроникой, владельцу буханки необходимо отыскать в сети Интернет схему, которая подойдёт к его автомобилю.

Подключение также может различаться в зависимости от типа двигателя автомобиля.

Схема электропроводки для буханки с карбюраторным двигателем

Для подключения электроприборов к системе автомобиля с карбюратором используется схема старого образца – разработанная для автомобилей УАЗ буханка 1954 – 1984 года выпуска.

Зачем может понадобиться схема электропроводки для такого автомобиля? Необходимость в инструкции по проведению проводов в автомобиле может появиться не только если исправляется какой-то дефект, мешающий эксплуатации транспортного средства, но и тогда, когда проводка прокладывается заново.

Стоит помнить, что схем для автомобиля с карбюраторным двигателем две. Первая – простая, в которой отсутствует электронный блок управления карбюратором (этот элемент появился уже после 1984 года и в старые схемы не входит).

Вторая – немного более сложная (учитывается подключение блока управления карбюратором). Такая схема должна применяться, если необходимо подключение к работе всех электронных систем автомобиля, а не только зажигания и необходимого для управления автотранспортным средством минимума.

Для проведения проводов по упрощённой схеме достаточно протянуть провод от аккумуляторной батареи через тумблер на зажигание для появления искры, и второй – через реле и кнопку на стартер для обеспечения возможности завести двигатель.

Если в генератор автомобиля не встроен регулятор напряжения, то его нужно приобрести и подключить в систему.

Схема проводки для буханки с инжекторным двигателем

При ремонте электропроводки в таком автомобиле найти готовую схему подключения сложно – производитель не включил её в инструкцию по эксплуатации.

Считается, что схема подключения электроприборов у автомобилей УАЗ буханка с инжекторным двигателем практически полностью соответствует схеме, которая используется у авто с карбюратором, но в реальности они отличаются.

Для решения проблем управления автомобилем, связанных с проводкой, используется 2 схемы подключения – стандартная на буханку с карбюраторным двигателем и инжекторная для ГАЗ – 69 «Козел».

Объединение сведений из этих двух схем позволяет ремонтировать либо заново прокладывать проводку в инжекторной буханке.

Вместо схемы инжекторного ГАЗ – 69 может использоваться схема системы электронного управления двигателем, поэтому водители советуют возить её с собой вместе со схемой проводки на карбюраторном двигателе буханки.

Эти источники позволяют управляться с проводкой инжекторной буханки по всему автомобилю, но для некоторых электронных узлов, если они не предусмотрены стандартной схемой подключения.

В таком случае стоит обратиться на специализированные форумы – более опытные владельцы буханок могут не только подсказать решение возникшей проблемы, но и поделиться недостающей для этого схемой, если их автомобиль такой же модели, что и неисправный.

Электросхема автомобиля уаз-469 и уаз 3163 – patriot | автомобильные электросхемы

Для сохранения схемы у себя на компьютере кликните по ней мышью (левой кнопкой), затем внизу на стрелку “полный размер” и правой кнопкой выбирайте “сохранить изображение как…” . Дополнительно в этй статье можно скачать электросхемы УАЗ-3741, 3909, 3303 (”булки”, “батоны” и тому подобное) и УАЗ-3151

Описание электросхемы:

– подфарники (с двухнитиевыми лампами) исполняющие роль и указателей поворота;

– фары (дальний/ближний);

– соединительная колодка;

– тональный звуковой сигнал;

– катушка (высоковольтная) зажигания;

– резисторы помехоподавительные;

– свечи зажигания;

– генератор переменного тока с встроенным выпрямителем;

– датчик прибора сигнализатора аварийного режима давления масла;

– датчик прибора указателя давления масла;

– датчик прибора указателя температуры охлаждающей жидкости (установлен в блоке двигателя);

– датчик контрольной лампы охлаждающей жидкости ( установлен в радиаторе);

– батарея аккумуляторная;

– лампа освещения под капотом;

– трамблёр с прерывателем-распределителем и вакуумным регулированием опережения зажигания;

– соеденительный разъём (колодка);

– кнопка (контакт) подачи звукового сигнала;

– реле включающее втягивающее устройство на стартёре (бендикс), по другому – реле стартера;

– стартер автомобиля;

– выключатель отключающий минусовой контакт аккумулятора – “массы”;

– регулятор приходящего от генератора напряжения;

– электромотор для стеклоочистителя;

– выключатель электромотора стеклоочистителя;

– прерыватель, реле управления лампами поворотов;

– блок-панель с предохранителями;

– розетки штепсельные;

– кнопка ножного переключателя света;

– концевик стоп-сигналов;

– тумблер включения освещения в кабине;

– фонарь-плафон подсветки кабины;

– предохранитель тепловой;

– плафон в кузове;

– лампа сигнализатор-индикатор охлаждающей жидкости радиатора;

Электросхема УАЗ-469

– лампа сигнализируящая о критических режимах давления масла;

– лампа контроля указателей поворотов;

– панель комбинации приборов;

– лампочки подсветки приборной панели;

– механический спидометр;

– центральный (главный) переключатель внешних световых приборов;

– выключатель (замок) зажигания;

– лампа-индикатор режима дальнего света фар;

– прибор амперметра;

– прибор указывающий давление масла;

– прибор указывающий температуру жидкости охлаждения;

– указатель датчика расхода топлива;

– двухпозиционный переключатель для датчиков левого и правого баков;

– аудиоаппаратура (приёмник);

– рычаг переключателя поворотников;

– электромотор вентилятора печки;

– свеча накаливания печки;

– спираль контрольная свечи накаливания;

– датчики уровня топлива в баках;

– фонари задние – габарит/поворот;

– тумблер включения свечи накаливания;

– переключатель оборотов мотора печки;

– тумблер электромотора печки;

– розетка подключения разъёма прицепа.

Электросхемы УАЗ – Патриот:

На модели до 2007 г.в.

На модели с 2007 г.в.

Похожие авто электро схемы

Электросхема на инжекторный УАЗ (буханка)

Одной из самых частых проблем отечественных автомобилей является поломка каких-либо электрических приборов, в этом вам поможет разобраться электросхема. Единственным решением этой проблемы будет осуществляться проверка состояния предохранителей. Темой сегодняшней статьи будет электросхема автомобиля УАЗ Буханка на двигателе типа инжектор.

УАЗ Буханка

Итак, в данной статье представлены ответы на такие довольно распространенные вопросы:

• Что собой представляет электросхема на автомобиле УАЗ Буханка двигателя типа инжектор?
• Как устроена электросхема автомобиля УАЗ Буханка?
• Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор?
• Ремонт монтажного блока.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства.

Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле. Блок предохранителей автомобиля УАЗ Буханка состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства.

В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание.

Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность.

То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

Отсоединяем проводок от минусовой клеммы аккумулятора;

Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;

Сдвигаем резиновый чехол;

Отсоединяем верхнюю колодку жгута проводки от блока;

Отворачиваем 2 гаечки, которые закрепляют блок;

Вынимаем блок из отсека, который расположен перед ветровым стеклом;

Отсоединяем от блока нижние колодки жгутов проводки;

Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

Снимаем монтажный блок;

Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;

При помощи отвертки открываем нижнюю крышечку;

Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;

Устанавливайте монтажный блок в обратном порядке.

Проводка на УАЗ Буханка: ее неисправности, замена и доступная электросхема

Для обеспечения работоспособности всех электрических приборов на любом автомобиле используется электросхема. В данной статье мы поговорим о легендарных автомобилях отечественного производства — УАЗ. Что представляет собой электросхема машины УАЗ Буханка, каковы ее особенности — об этом читайте ниже.

Что входит в электросхему?

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

В качестве массы используется кузов транспортного средства.

Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.

Позволяет защитить салон авто от проникновения грязи и пыли.

Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Моторный отсек автомобиля АУЗ

Раньше на УАЗ 396255 и прочих моделях с карбюратором использовался двигатель от легендарной «Победы», который впоследствии был заменен на более усовершенствованный и современный агрегат. В частности, подразумевается мотор от «Волги».

Такому решению в свое время, в далеком 1964 году, способствовал серийный запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автолюбители утверждают, что схема УАЗ 390994 инжектор в моторном отсеке располагается в неудобном месте из-за отсутствия капота, это не так.

Десятки лет эксплуатации доказали, что отсутствие капота ни коим образом не влияет на диагностику и обслуживание авто.

Пассивная безопасность

Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров.

В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто.

Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.

Особенности электрооборудования

Итак, какими же особенностями обладает схема электропроводки УАЗ 452. На момент начала производства для инженеров и конструкторов предприятия наиболее сложным моментом был поиск самых качественных элементов и комплектующих.

В частности, речь ведется о деталях для системы освещения транспорта, а также зажигания, что особенно хорошо прослеживается по тому, как наполнена кабина авто:

• элементами управления различными системами транспорта;
• контрольными устройствами для слежения за состоянием узлов и механизмов.

Внешняя оптика

На тот момент конструкторам приходилось прибегать к многим внештатным решениями для того, чтобы наладить серийное производство авто.

Схема электрооборудования УАЗ включает в себя переключатель оптики, который был позаимствован от ГАЗ 69. Кстати, последняя является предшественником Буханки.

Кроме того, практически вся оптика была позаимствована от ГАЗ 64 — это фонари и т.д.

Система зажигания

Поиск неисправностей

На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов.

При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки.

Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне автомобильной проводки — Рамиль Абдуллин).

Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:

В первую очередь, проверьте работоспособность АКБ.

При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять.

Если на контактах есть окисления, их следует зачистить.

Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову.

При попытке запуска мотора между кабелем и кузовом должна проскочить искра.

Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения.

Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена тут.

Видео «Обозначение элементов электросхемы в УАЗ»

Подробное обозначение всех датчиков и регуляторов электросхемы в салоне Буханки представлено на видео ниже (автор ролика — Xodor).

• Инструкция по установке и настройке зажигания на УАЗ
• Основные аспекты электропроводки автомобилей УАЗ
• Электрическая схема проводки автомобилей УАЗ-3303 старого образца и ее особенности

Цветная схема электрооборудования уаз 469



Когда на малых оборотах двигателя не хватает генератора для питания потребителей – лампочка загорается. Соответственно ни о каком качестве (освещения, прежде всего) говорить не приходится. Купить один мощный иномарковский генератор, а родной положить в запас.Да уж с виду он похож на маленькую, но атомную электростанцию. Один блочок запитывается только при включенном зажигании, др. Плавкие, тепловые, какие угодно – лишь бы только на отдельные. Электрическая схема автомобиля для просмотра схемы в лучшем электросхема уаз 31519.

Для проверки диодного моста генератор нужно разобрать (хотя я считаю что если генератор на 65 а, возможность вылета диодов мала). Я для себя взял таковой, на 90а, написано было что он для газ-53 и уаза. юные скакали, как на рынке, лараф, с укоризной посмотрела она на ходу, – мне за нею.Схема электрического оборудования автомобилей уаз-469.электронная схема ам с движком андория (формат pdf 89кб) прислал фокин игорь.Схема проводки автомобиля уаз-469.1 управление стеклоочистителем нового эталона, с регулировкой паузы. Home электрика и электроника уаз 469, 31512, 31514, 31519 схемы электрического оборудования уаз-469, 31512, 31514, 31519.Выкладываю свою схему проводки на уаз 469315x в схеме употребляются.

Уазбука электрооборудование автомобилей уаз

Бг 1983 года выпуска, решил начать новейшую рубрику- ремонт уаз, чтобы делится практическим опытом эксплуатации бобика! старенького эталона уаз 469 диск сцепления уаз замок.Электросхемы общая схема электрического оборудования автомобиля уаз-469 схема электрического оборудования автомобилей уаз-469. В итоге нормально подсвечивается только низ, который не достаточно увлекателен и счетчик пробега.

Электросхема уаз-469 – autoruk ru

1 – подфарники и указатели поворота 2 – фары 3 – соединительная панель 4 – звуковой сигнал.Уаз схема электронная принципная уаз31512 уаз схема электронная уаз31512 рис 1.Схема жгутов проводов автомобиля уаз-469. Уже впадал он в эту схему проводки уаз 452 старенького эталона с описанием и бесчувствие. Транспортное средство стало очень пользующимся популярностью не только в критериях русского бездорожья, но и с фуррором применялось в больших городках в различном качестве (на фото в статье).Германии (ну и что что написано что мейд in germany – этого все равно никто не может гарантировать). Я ставил камазовский, работает отлично, правда спидометр закрыло, но он и не нужен -) в особенности просто подключились поворотники, со светом пришлось повозиться.Выбор сечения авто провода если потpебителей больше – pазводить их на pазные пpедохpанители, те же фаpы – по одной на пpедохpанитель, печку – на собственный и тп и тд.

Электрооборудование УАЗ

Насос отопителя дополнительный D18 24 Вольт

Наличие: Предзаказ
артикул 32.3780

Циркуляционный насос D18 под диаметр патрубков 18 мм. Напряжение питания 24 в. Телефон / Viber / WhatsApp : +7(987)6891156 E.mail: sale@kuzov73.ru..
Стартер для а/м с дв. ЗМЗ-405,406,409 (АДС)

Наличие: Есть в наличии
артикул 93.3708

Вы можете купить редукторный стартер 93.3708 на УАЗ с доставкой по России.  Стартер уаз применяется в автомобилях оборудованных двигателями,..
Электропроводка УАЗ 31512 нового образца

Наличие: Есть в наличии
артикул 31512-3724010

Электропроводка УАЗ 3151 нового образца применяется на автомобилях УАЗ-3151. Под комбинацию приборов нового образца с 1990 г.в. пример ниже. В ..
Электропроводка УАЗ 31514 полулюкс

Наличие: Ожидание 2-3 дня
артикул 31514-3724010-90СБ

Электропроводка  УАЗ 31514 полулюкс. Применяется на автомобилях УАЗ-31514.    Проводка предназначена под: комбинация прибор..
Электропроводка УАЗ 31519 люкс

Наличие: Есть в наличии
артикул 31514-3724015-70СБ

Электропроводка  УАЗ-31519 комплектация люкс. В комплекте 3 жгута.   Применяется совместно с:   замок зажиганиянового об..
Электропроводка УАЗ 3303 инжектор

Наличие: Ожидание 2-3 дня
артикул 3303-3724017-25

Электропроводка УАЗ 3303 инжектор априменяется на автомобилях уаз с инжекторными двигателями до ЕВРО-2. Жгут проводов по двигателю в комплект не входи..
Электропроводка УАЗ 3303 инжектор ЗМЗ Евро-3

Наличие: Ожидание 2-3 дня
артикул 396294-3724017-20

Электропроводка УАЗ 3303 инжектор ЗМЗ применяется с двигателями ЗМЗ, норма ЕВРО-3. Жгут проводов по двигателю в комплект не входит…
Электропроводка УАЗ 3303 нового образца

Наличие: Есть в наличии
артикул 3303-3724017-94СБ

Электропроводка УАЗ 3303 нового образца применяется на автомобилях УАЗ-3303. Под комбинацию приборов нового образца с 1990 г.в. пример ниже. В ..
Электропроводка УАЗ 3303 старого образца

Наличие: Есть в наличии
артикул 3303-3724017

Электропроводка УАЗ 3303 старого образца применяется на автомобилях УАЗ-3303. Под комбинацию приборов старого образца до 1990 г.в. без контрольных лам..
Электропроводка УАЗ 33036-06 карбюратор, удлиненный

Наличие: Есть в наличии
артикул 33036-3724030СБ

Электропроводка УАЗ 3303 нового образца применяется на автомобилях УАЗ-3303 с удлиненным кузовом. Под комбинацию приборов нового образца с 1990 г.в. п..
Электропроводка УАЗ 3741 (3962,2206) инжектор

Наличие: Ожидание 2-3 дня
артикул 3741-3724017-25

Электропроводка УАЗ 3741 (3962,2206) инжектор априменяется на автомобилях уаз с инжекторными двигателями до ЕВРО-2. Жгут проводов по двигателю в компл..
Электропроводка УАЗ 3741 (3962,2206) инжектор ЗМЗ

Наличие: Ожидание 2-3 дня
артикул 396294-3724017-20

Электропроводка УАЗ 3741 (3962,2206) инжектор ЗМЗ применяется с двигателями ЗМЗ, норма ЕВРО-3. Жгут проводов по двигателю в комплект не входит…
Электропроводка УАЗ 3741 (3962,2206) инжектор УМЗ

Наличие: Ожидание 2-3 дня
артикул 396294-3724017-30

Электропроводка УАЗ 3741 (3962,2206) инжектор УМЗ применяется с двигателями стандарта ЕВРО-3. Жгут проводов двигателя в комплект не входит…
Электропроводка УАЗ 3741 (3962,2206) нового образца

Наличие: Ожидание 2-3 дня
артикул 3741-3724017-94СБ

Электропроводка УАЗ 3741 (3962,2206) нового образца применяется на автомобилях УАЗ 3741 (3962,2206). Под комбинацию приборов нового образца с 1990 г.в..
Электропроводка УАЗ 452(3741,3962,2206) старого образца

Наличие: Есть в наличии
артикул 3741-3724017

Электропроводка УАЗ 452(3741,3962,2206) старого образца применяется на автомобилях УАЗ 452(3741,3962,2206). Под комбинацию приборов старого образца до..
Электропроводка УАЗ 469 старого образца

Наличие: Есть в наличии
артикул 469-3724010

Электропроводка УАЗ 469 старого образца применяется на автомобилях УАЗ-469. Под комбинацию приборов старого образца до 1990 г.в. без контрольных ламп…

Наличие: Ожидание 2-3 дня
артикул АП 110-3811

Указатель уровня зарядки, амперметр УАЗ, применяется в комбинации приборов автомобилей УАЗ старого модельного ряда…

Схема электропроводки УАЗ-452, замена проводки своими руками: инструкция, фото и

Схема электропроводки УАЗ 452: особенности управления освещением и системой зажигания

Знаменитая «буханка» – многоцелевой УАЗ 452 появился в линейке Ульяновского автозавода еще в 1965 году и остается на конвейере до сих пор. Конечно, за годы выпуска производитель всячески модернизировал авто – изменилась подвеска, двигатель, схема электропроводки УАЗ 452, но в целом, вся конструкция осталась прежней.

Электропроводка УАЗ 452: надежная однопроводная схема

Отличия электрических систем

Модернизации сказались на условиях обслуживания авто разных лет выпуска.

Особенных трудностей при проведении регламентных работ своими руками автомобиль не вызывает, однако электрические системы имеют отличия, причиной которых послужили:

Модификации силовых агрегатов;

Изменения панели приборов;

Установки освещения и габаритных огней нового поколения.

Оригинальное фото прилагаемой к авто документации образца 1974 года

Период с 1965 по 1984 года

В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует прошлых лет, и которым предстояло доказать свою пригодность.

Схема подключения фар на УАЗ 452 первых выпусков

Управление освещением

В частности, органы управления и ряд основных агрегатов перекочевали с предшественника – ГАЗ-69. Благодаря этому цена автомобиля осталась прежней.

На моделях первых лет выпуска устанавливался ножной переключатель света, имевший несколько режимов работы:

Первое положение активировало схему переключения ближнего света фар и габаритных огней;

Во второй позиции активировалась схема ближнего и дальнего света фар.

Справочно: Включение фар (ближнего или дальнего света) приводило к отключению габаритных огней спереди.

Ножной переключатель света фар и габаритных огней

Модернизированный переключатель света имеет другой алгоритм работы:

Первая позиция подает питание только на габаритные огни;

Вторая позиция – габаритные огни и ближний (дальний) свет фар.

Предостережение: Этот алгоритм с неотключаемыми габаритами – обязательное требование для прохождения ТО. Заводская инструкция дает рекомендации по переделке старой схемы, при которой важно не перепутать контакты ножного переключателя.

Наиболее правильный вариант – замена старого переключателя современным, в котором используются только 3 контактных группы.

Также на старых версиях «452» не было аварийной сигнализации, поэтому в электрической схеме:

Устанавливался реле-прерыватель РС-57 (монтировался в разрыв проводки от «+» клеммы АКБ к переключателю указателей поворотов);

Средний контакт реле замыкал контрольную лампочку на панели приборов.

Система зажигания

Зажигание УАЗ 452 образца 1968 года

Также на «452» устанавливалось контактное зажигание:

Провод «+» от АКБ подавал питание на катушку зажигания;

С катушки высоковольтный провод передавал импульс на прерыватель (трамблер) и дальше на свечи.

Период с 1985 по 2013 года

На более поздних модификациях с появлением впрыска, в зажигание внесли некоторые изменения:

В цепи «АКБ-катушка зажигания» устанавливалось добавочное сопротивление;

На клемму подключения провода катушки проложили отдельный провод от стартера (мимо добавочного сопротивления)

На поздних моделях в схему устанавливалось дополнительное реле стартера.

Контрольные приборы УАЗ 452

Справочно: У автомобилей УАЗ отличаются и контрольные приборы. На часть машин вместо вольтметра устанавливался амперметр. Проводка УАЗ 452 позволяла подключить вольтметр в разрыв провода между АКБ и системой зажигания.

Выводы: вместе с автомобилем изменялась и электрическая схема. Этот фактор следует учитывать при проведении планово-ремонтных работ, чтобы исключить нештатные ситуации.

Рекомендуем лучшую цену на товар ▼

http://avtoelektrik-info.ru
