Замена ремня ГРМ Митсубиси Лансер 9 1.6. Фото, инструкция как поменять ремень ГРМ на Лансер 9

Своевременная замена ремня ГРМ Митсубиси Лансер весьма важна, поскольку обрыв гнет клапана. Поэтому не стоить тянуть, тем более, что поменять ремень ГРМ Лансер 9 с двигателем 1.6 можно своими руками.

Когда менять и какой ремень ГРМ Лансер 9 лучше ставить

Периодичность замены ремня ГРМ Митсубиси Лансер 9 составляет 90,000 км пробега.

Кроме того, ремень необходимо поменять если обнаружатся: трещины и расслоения, потертости и другие следы выработки зубцов, торчащие нити, а также следы масла на поверхности ремня.

Масло разрушает резину и может попадать на ремень из-за прохудившихся сальников (коленчатого или распределительного вала).

Зачастую вместе с ремнем ГРМ меняют и ролик натяжителя.

Зачастую, при выборе какой ремень ГРМ лучше, таковыми называют оригинал. Впрочем, если не устраивает их цена, можно пойти на определенный компромисс с качеством и взять аналог.

Каталожные номера ремня ГРМ Митсубиси Лансер 9 (двигатель 1.6 4G18):

Каталожные номера ролика натяжителя Митсубиси Лансер 9:

Цена ремня ГРМ Лансер 9 (за оригинал) в среднем достигает 3000 рублей. Аналоги выйдут значительно дешевле, в районе 500-700 рублей. Стоимость актуальна для Москвы и региона по состоянию на весну 2017-го.

Замена ремня ГРМ на СТО обойдется около 2500 рублей за саму работу — процедура занимает около 2 с половиной нормо-часов, а стоимость нормо-часа определяется в районе 1000 рублей.

Как поменять ремень ГРМ Лансер 9

Пошаговая инструкция по замене ремня ГРМ представлена на фото выше. Здесь же подробнее описаны основные моменты процедуры.

Инструменты, которые понадобятся: трещотка с головками на 10, 12, 19, ключ на 12, плоскогубцы, домкрат с упорами, отвертку, маркер, вороток.

Менять ремень ГРМ можно не только на яме или подъемнике. Есть вариант обойтись поддомкрачиванием передней части (с установкой упоров разумеется) и снятием правого колеса.

Снимать шкив коленвала бывает затруднительно — открутить болт крепления подчас нелегко. Самый действенный способ состоит в том, чтобы открутить его стартером. Для этого надо отключить катушки зажигания (можно и питания на форсунки, на всякий случай), установить головку на болт и приспособить к ней вороток так, чтобы он упирался в рычаг или землю. Затем короткими попытками (не более 1 секунды) прокручивать стартер — болт должен открутиться с первого раза. Попробовать открутить болт можно другим способом, если есть напарник, который будет жать на педаль тормоза, при включенной пятой передаче.

В руководстве по ремонту встречается совет по откручиванию болта шкива коленвала с помощью старого ремня генератора. Об этом варианте многие отзываются отрицательно.

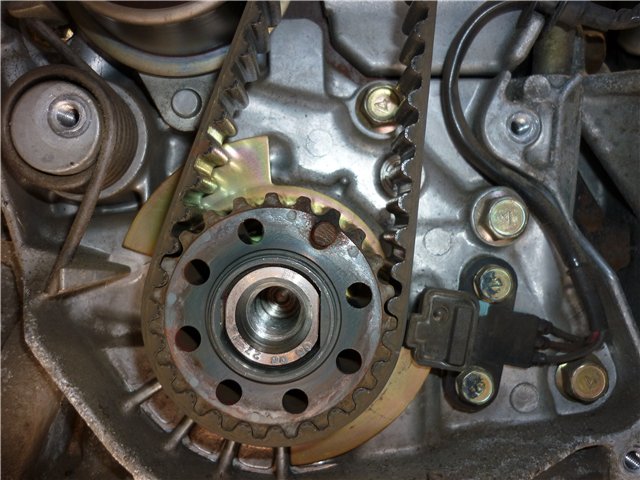

Метки ГРМ Лансер 9 (коленвала и распредвала) выставляются после того, как уже будет снят шкив коленвала, помпы, а также нижний кожух. Чтобы выставить метки, надо переключить на 5-ю передачу, установить колесо и крутить его до совпадения меток распредвала и блока двигателя. Затем проверить метку коленвала, при схождении меток на распредвале и блоке двигателя она тоже должна совпадать.

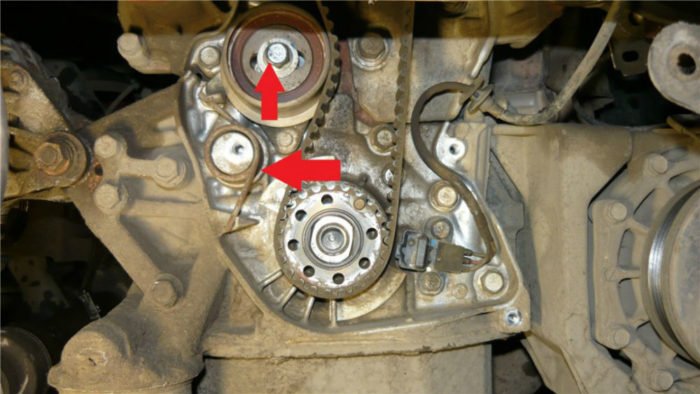

При установке натяжного ролика, пружина сразу не ставится. Прикрутив ролик, нужно надеть ремень ГРМ таким образом, чтобы обратная к ролику сторона потуже натянулась. После этого устанавливается пружина, за чей счет производится автоматическое натяжение ремня. Потом прикручивается центральный болт ролика.

Момент затяжки резьбовых креплений при замене ремня ГРМ (для двигателей 4G18/13):

• болт крепления шкива коленвала — 128 Нм;
• болт крепления шкива помпы — 9 Нм;
• болт крепления помпы — 13 Нм;
• болт крепления натяжителя ремня — 23 Нм.

Замена ремня ГРМ Лансер 9

Митсубиси Лансер 9 замена ремня грм

Lancer 9 для многих является эталоном автомобиля универсального. Модель сочетает в себе высокий функционал, низкую цену, отменное качество.

Недаром машина стала столь популярной во всём мире, в том числе на постсоветском пространстве. Однако, несмотря на высокий уровень качества, японская машина время от времени требует некоторого ремонта.

В базовый перечень необходимых ремонтных мероприятий входит замена ремня ГРМ Митсубиси Лансер 9.

От состояния этого узла автомобиля во многом зависит срок службы мотора, а также эксплуатационный период в целом. Соблюдая некоторую периодичность, крайне важно проверять ремень газораспределительного механизма на предмет исправности, при необходимости заменять.

Чем опасен обрыв ремня ГРМ для моторов Лансер 9 и каков рекомендованный срок службы оригинального ремня

Митсубиси Лансер 9 метки на газораспределительном механизме

Ремень газораспределения любого современного мотора, в том числе и двигателя Митсубиси Лансер 9, представляет собой узел, синхронизирующий работу распредвала и коленвала. Помимо двух основных валов, деталь двигателя соединяет также ряд других, не менее важных агрегатов.

https://www.youtube.com/watch?v=lcktf5p1_jU

Ремень ГРМ Митсубиси Лансер 9 работает в условиях сильного трения, что обуславливает его быстрый износ. Вследствие этого неизбежного процесса важно вовремя проводить замену детали, так как его обрыв вызывает некоторые неприятные явления, а точнее:

• выход из строя клапанной группы;
• поломки в других узлах мотора;
• невозможность общей эксплуатации автомобиля.

Специфика работы ремня ГРМ делает обязательными мероприятия по проверке его состояния. Появление малейших дефектов на поверхности резины требует замены детали.

Помимо этого симптомами неисправного ремня могут служить:

• появление масляных пятен на поверхности резины;
• чрезмерный износ зубьев или проявляемые на них внешние дефекты (трещины, заломы и т.д.);
• неравномерность износа ремня;
• появление, так называемой, бахромы с торцевых частей детали, что обусловлено её износом.

Интересно:  Замена топливного фильтра на Мицубиси L200

Замена ГРМ Митсубиси Лансер 9

Митсубиси чётко регламентирует километраж, определяющий периоды проверки и замены ремня наших 9-ых Лансеров. Проверять состояние узла важно каждые 15-30 000 км, а заменять – каждые 90 000 км. Однако при появлении указанных выше признаков необходимо провести замену раньше срока.

Особенности проведения мероприятия по замене: как выставляются метки (пошаговая инструкция по замене)

Срок службы ремня ГРМ Митсубиси Лансер 9 истёк или поломка случилась раньше? Необходимо сразу же провести замену детали. К счастью, ремонтные мероприятия вполне проводимы своими руками и требуют от автовладельца лишь наличия определённого инструмента, а также базовых навыков авторемонта.

Замена осуществляется при помощи следующих приспособлений, то есть их наличие обязательно:

• торцевые головки размерностью 10, 12, и 19;
• гаечный ключ «на 10-12»;
• плоскогубцы;
• отвёртка;
• ветошь для протирания пыли и грязи;
• перчатки.

Mitsubishi Lancer 9 ремень грм

Алгоритм замены детали включает выполнения следующих действий.

В первую очередь, поставьте автомобиль на ровную поверхность и демонтируйте переднее колесо с правой стороны (не забудьте надёжно зафиксировать машину). Снимите правый сектор брызговика мотора, для этого открутите 2 болта и подденьте его отвёрткой.

После того, как доступ к шкиву коленвала получен, необходимо открутить его тоже. Для этого необходимо выкрутить крепление шкива, представленное болтом. Проще всего это сделать на 5-ой передаче и с зажатым тормозом.

Открутив элемент шкива, откройте капот и демонтируйте защиту ремня ГРМ путём откручивания креплений ключом 10-ой размерности

Следующим шагом снимите шкив водяного насоса (помпы). Для этого заклиньте её отвёрткой и демонтируйте крепления при помощи головки «на 10».

Снимите защиту ремня снизу и выставьте метки на двух валах. Это делается на 5-ой передаче путём прокручивания накинутого на посадочное место колеса. Вращать необходимо по часовой стрелке до тех пор, пока метка распредвала не совпадёт с меткой, расположенной на моторе. Если всё правильно, то метка коленвала также расположится в верном положении.

Теперь можно отогнуть ролик натяжения, используя плоскогубцы, и снять его, выкрутив болты крепления.

Подоприте двигатель и снимите мешающую дальнейшим действия опору.

Последним шагом перед самой заменой ремня является демонтаж болта, соединяющего крепление опоры и компрессора гидроусилителя.

Снимите зубчатую деталь ГРМ. После этого категорически запрещено крутить коленвал и распредвал, дабы не сбить метки.

Поставьте новый ролик ремня (без пружины). Поместите на шкивы новый элемент с максимально возможным натяжением относительно ролика. Теперь можно надеть саму пружину натяжения, которая автоматически натянет ремень. После не забудьте затянуть болт крепления ролика.

Интересно:  Mitsubishi Pajero Sport: ремонт и замена колодок

Осталось собрать конструкцию в первоначальное состояние и продолжить эксплуатировать автомобиль.

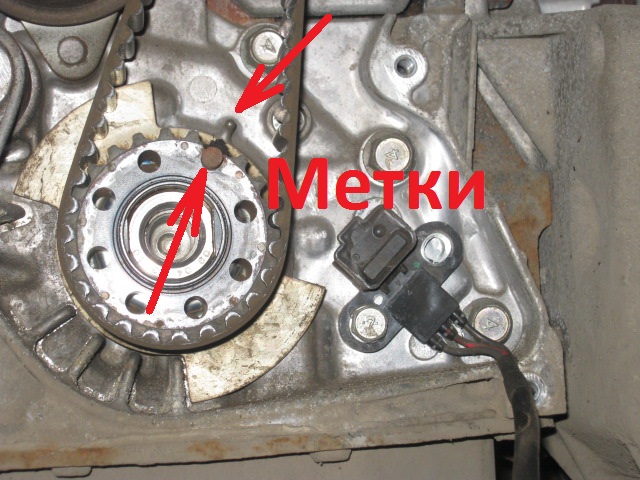

Выставить метки ВМТ (верхней мёртвой точки) на коленчатом и распределительном валу, упомянутые в 5 и 9 пунктах процесса замены, необходимо следующим образом.

Поставьте автомобиль на 5-ую передачу.

Найдите две метки: одна расположена на блоке двигателя, другая – на самом распредвалу (показано на фотографии выше).

Начните крутить вал по часовой стрелке до тех пор, пока метки не совпадут (будут находиться примерно на одном положении).

После проведения совмещения меток распредвала и блока двигателя, проверьте аналогичные метки на коленвале. Если всё сделано правильно, метка коленчатого вала также должна совпасть с меткой на блоке мотора.

Какое изделие лучше поставить, производитель

В заключение статьи отметим наиболее популярные и надёжные детали системы ГРМ, которые могут понадобиться для замены. Только выбрав и купив качественные запчасти на Лансер 9, можно гарантировать долгую и надёжную службу автомобиля.

Товар, наименованиеНазвание, каталожные номера

Оригинальные ремни грм
Mitsubishi MD342154 и Mitsubishi 1145A051

Аналоги ремней
Gates 5535XS, Contitech CT1008 и SUN A343YU100

Ролик натяжителя ремня грм, оригинал
Mitsubishi MD356509

Аналоги роликов
NTN JPU 57-008 A-4, NTN NEP57008A6 и SUN A343YU100

Оригинальный ремень гидроусилителя (аналог)
Mitsubishi MD375935 (Gates 5PK 1063)

Оригинальный ремень генератора (аналог)
Mitsubishi MN183019 (Gates 5PK903)

Комплект грм митсубиси лансер 9

Все указанные выше детали очень качественные и используются практически во всех официальных сервисах Митсубиси в России и странах СНГ. Они гарантировано обеспечат долгую и надёжную службу мотора автомобиля.

В целом, замена ремня ГРМ Мицубиси Лансер 9 – несложное мероприятие, однако требующее некоторой подготовки и знаний. Если вы будете использовать представленный выше материал, ремонт не станет для вас чем-то сложным.

Замена ремня ГРМ Митсубиси Лансер 1.6 9 поколения

Каждый автомобиль требует ухода. Только при этом условии он будет нормально функционировать. В этой статье мы будем говорить об одном из важнейших узлов автомобиля — механизме ГРМ. Если быть более точным, то здесь речь будет идти о замене ремня ГРМ на Мицсубиси Лансер.

Производитель этого автомобиля утверждает, что ремень следует менять только после 90 километров пробега. Надо сказать, что это достаточно много, у других автомобилей срок службы ременной передачи несколько меньше. Но совсем не обязательно, что прослужит он именно столько — срок службы может быть и больше, и меньше.

Это зависит от нескольких причин: в первую очередь от качества самого ремня, от условий эксплуатации и от манеры вождения.

Как определить износ ремня ГРМ и когда менять?

Каждому водителю следует знать, что допускать обрыва ремня нельзя ни в коем случае. В этом случае обязательно произойдет встреча клапанов с поршнями, а это уже капитальный ремонт, а следовательно и капитальные траты.

Раз в год нужно проводить диагностику узла ГРМ вообще и самой ременной передачи в частности. Периодический осмотр поможет выявить дефекты уже на ранней стадии.

Ремень просто необходимо заменить, если присутствуют следующие дефекты:

• ремень начинает трескаться;
• зубья имеют признаки износа;
• торцы размохрились;
• материал расслоился;
• на поверхности ремня видны масляные пятна.

В этих случаях замена ремня становится необходимостью. Хочется заострить ваше внимание на наличие масляных пятен на поверхности. Это говорит о том, что нужно заменить и сальники, так как, если этого не сделать, они будут пропускать масло и оно станет капать и на новый привод. А это обязательно приведет к его преждевременному разрушению, так как резина боится масла.

Кто-то для замены ремня обращается к специалистам, и они производят профессиональный ремонт за определенную плату. Здесь же мы будем говорить о самостоятельной замене ременной передачи.

Этот вариант наиболее подойдет для тех, кто хочет научиться разбираться в своей машине и не переплачивать за ее ремонт. В процессе ремонта от нас потребуется разобрать узел, а потом собрать все в точности.

Некоторые автолюбители устанавливают коленвал относительно распредвала. Если в процессе ремонта они будут стоять твердо и не шелохнутся, это будет означать, что все сделано правильно.

Многие делают именно так, но профессионалы поступают по-другому: они устанавливают валы по наносимым ими меткам. Таким образом можно более точно убедиться в том, что коленвал установлен правильно относительно распредвала.

Если установить ремень с небольшим смещением в пару зубьев, это приведет к тому, что двигатель будет работать нестабильно. Большое смещение вообще не допускается, так как это приведет к тому, что произойдет встреча поршней с клапанами, а это станет причиной капитального ремонта. Специалисты рекомендуют вместе с ремнем менять и помпу, и натяжной ролик.

Нельзя точно сказать, что помпу придется менять обязательно. Дело в том, что она рассчитана на 180 000 километров, то есть служить она может вдвое дольше ременной передачи. Никаких особенных навыков для выполнения этой работы не потребуется.

Нужно будет только в точности следовать инструкции и демонтировать и устанавливать детали в определенной последовательности.

Инструменты для выполнения работ

А вот что нам понадобится для выполнения такого ремонта:

• домкрат;
• набор отверток с разными наконечниками;
• емкость для слива охлаждающей жидкости;
• гайковерт;
• фонарик;
• набор ключей.

Приготовьте фиксатор для колес, так как авто мы будем поднимать домкратом и работать снизу. Емкость под охлаждающую жидкость не должна быть менее 5 литров. Лучше, если это будет тазик, который сможет пролезть под машину. А теперь, когда все готово, можно приступать к процедуре замены ременной передачи ГРМ.

Процесс замены

1) Поднимаем домкратом верхнюю часть автомобиля и снимаем правое колесо. Можно поддомкратить двигатель, как показано на фотографии:

Задние колеса авто должны быть при этом заблокированы.

2) Для того, чтобы двигатель легко проворачивался, из него следует вывернуть все свечи. Теперь нам нужно немного отвернуть гайку шкива коленвала. Иногда это сделать никак не получается, потому что она закисает очень сильно. В этом случае придется ехать в автосалон. Но так бывает далеко не всегда, и чаще все же удается сдвинуть гайку с места самостоятельно.

3) Теперь совмещаем все метки, а поршень первого цилиндра ставим в положение ВМТ.

4) После этого придется снять правую подушку двигателя. Сделать это придется обязательно, так как она перекроет собой доступ к узлу ГРМ.

5) Настало время демонтировать ремень рулевого гидроусилителя. Для этого нужно открутить несколько болтов. Регулировочный болт тоже придется выкрутить, но не до конца. Если после этого надавить на ремень, то он прослабится. После этого снять его будет несложно.

6) Не до конца откручиваем регулировочный болт, чтобы демонтировать генераторный ремень. Генератор после этого следует сдвинуть в сторону двигателя. Снимаем ремень.

7) Сняв кронштейн и крепеж шланга ГУР, можно демонтировать верхний корпус ГРМ. Для этого придется открутить несколько гаек.

8) Блокируем шкив, откручиваем все необходимые болты и снимаем крепление ГУР.

9) Помните, что эти работы можно производить только при холодном двигателе. Итак, теперь можно сливать охлаждающую жидкость, предварительно подставив заранее подготовленную емкость.

10) Отворачиваем болт шкива коленвала, после чего можно снять и нижнюю защиту ГРМ.

11) Теперь на очереди очень важное дело — установка меток. Совмещаем их, как показано на фото ниже:

12) Теперь настала очередь снять натяжной ролик.

13) Сейчас уже можно снять ремень ГРМ, при этом нужно стараться не сдвинуть с места распредвал, ведь он установлен в соответствии с метками. Снимая помпу, обратите внимание на то, что крепится она болтами разной длины. Не перепутайте их при установке.

14) Начинаем надевать новый ремень. Начинаем с правой части, а потом переключаемся на леву. После этого можно вернуть на место натяжной ролик.

Вот и все, теперь начинаем собирать остальные детали в обратном порядке. Если вы снимали помпу, то при установке под нее следует подложить новую прокладку. Некоторые используют вместо нее герметик, но мы не рекомендуем этого делать.

Посадочное место следует перед этим почистить от грязи и ржавчины. После установки всех деталей заводим авто и проверяем работу двигателя.

Если будут слышны посторонние шумы, скорее всего, что-то вы сделали неправильно, и процедуру придется повторить.

Видео процедуры замены

Замена помпы и ремня ГРМ на Митсубиси Лансер 9 1.6. Периодичность замены, цена

Ремень ГРМ (газораспределительного механизма) нужен для вращения распределительного вала, приводящего в движение клапана впуска рабочей смеси и выпуска выхлопных газов. Помпа перекачивает жидкость системы охлаждения и приводится в движение этим же ремнём.

В Мицубиси Лансер периодичность замены ремня грм по карте обслуживания необходимо производить каждые 90 тыс. км пробега. Хороший ремень, конечно, прослужит и дольше.

Понятно, что есть технологический запас, и если автомобиль не используется в жёстком режиме, можно ожидать большего пробега до замены.

Но это не та деталь, на замене которой разумно экономить. И каждый водитель должен знать, к чему приводит обрыв ремня ГРМ, а именно к встрече клапанов с поршнями. Это лечится уже капремонтом двигателя. Стоимость ремня ГРМ для Лансер 9 (1,6) от 500 до 2000 рублей.

Верхняя цена – родной японский, но можно смело выбрать и другого надёжного производителя в ценовой категории 900-1300. Китайский репликат (он может и 300 рублей стоить) не берём – это опасно.

Для замены ремня ГРМ нужно соблюсти всего два требования:

1) Разобрать и собрать всё аккуратно;

2) Точно установить положение коленчатого вала относительно распределительного.

Если вы уверены в том, что ни тот, ни другой не шелохнулись в процессе сборки- разборки и снятия-установки ремня – проблем никаких не последует, иногда так и делают. Однако профессионалы, как правило, устанавливают положение валов по специальным меткам, чтобы однозначно убедиться в правильном положении ГРМ относительно коленчатого вала.

У кого ремень ГРМ стоял не по меткам (на 1-2 зуба) – это сделает двигатель «чихающим» или вы его не заведёте. Большие смещения приведут к встрече клапанов с поршнями – а это уже капремонт.

Поэтому делаем, как надо. Вообще, замена ремня ГРМ довольно дорогостоящее мероприятие, именно поэтому вместе с ремнём рекомендуется менять и помпу. Она тоже может служить значительно дольше, но стоит ли игра свеч, новая помпа стоит от 1000 руб (аналог, возможно сомнительный), до 2-2,5 тыс. (родная).

Стоимость ремонта по замене ремня ГРМ на Mitsubishi Lancer 9 (1.6) обойдется в 2-4 тыс. (ну, тоже в зависимости от места), плюс потеря времени. Так что, помпу тоже меняем, но это на ваше усмотрение – её расчётный пробег 180 тыс. км – то есть рекомендуют менять вместе с ремнём, но через раз.

Для выполнения работ по замене ремня ГРМ и помпы требуется только внимательное соблюдение нескольких важных моментов, мы о них расскажем. Каких-то специальных знаний и навыков не нужно, хотя работа не самая простая из-за некоторого количества деталей, которые придётся снять и установить.

Вам потребуются инструменты:

Набор хороших гаечных ключей, ёмкость для слива антифриза, хорошая лампа (переноска) или хороший фонарик. Возможно понадобится гайковёрт (об этом ниже). Две руки (правая и левая), светлая голова (с двумя глазами).

Полезные советы по замене ремня ГРМ и помпы наMitsubishi Lancer 9 (1.6):

Машину будем поддомкрачивать и работать внизу, соответственно, нужна надёжная подставка и фиксация задник колёс (подкладки, чтобы машина была надёжно закреплена).

Установка первого цилиндра в ВМТ (верхняя мёртвая точка). Это можно сделать сразу после поддомкрачивания, можно после снятия кожуха. На шкиве коленчатого вала и на шкиве распредвала есть специальные метки. Ответные метки на корпусе двигателя.

Будьте внимательны: когда метки шкива распредвала совмещены – это означает что поршень 1-го или (!) 4-го цилиндра находится в ВМТ. Если совмещены метки шкива коленчатого вала – поршень первого цилиндра в ВМТ. Нам нужна ВМТ 1-го цилиндра (!).

На корпусе двигателя совмещаем с меткой «0», метки «5» и «10» нужны для установки опережения зажигания.

Емкость для слива антифриза должна иметь остаточный объём (порядка 5 л.), при этом быть не высокой (тазик), чтобы она пролезала под машину.

Пошаговая замена ремня ГРМ на Митсубиси Лансер 9 1.6i

1) Поддомкрачиваем автомобиль со стороны правого переднего колеса, надежно устанавливаем подпорку (под лонжерон или другую несущую часть) не закрывая при этом доступ к подушке двигателя справа. Или поддомкрачиваем двигатель (как на фото).

Автомобиль в любом случае уже должен быть правой передней частью на подставке (тумбе), задние колёса заблокированы.

2) Выкручиваем из двигателя свечи (все 4). Это нужно для того, чтобы двигатель было легко провернуть. Здесь важное замечание: нам понадобится стронуть гайку шкива коленчатого вала. Проблема в том, что шкив при этом должен быть заблокирован.

Это можно попробовать сделать при заблокированном двигателе (включена передача, колёса заблокированы) и ещё установленном ремне ГРМ. Тогда лучше, если свечи ещё вкручены.

Так подробно потому, что это (стронуть гайку шкива) едва ли не самая сложная процедура из всех описываемых операций. Она иногда закисает очень серьёзно, тогда без хорошего ударного гайковёрта не обойтись.

Есть такой способ: едем в шиномонтаж, страгиваем гайку шкива гайковёртом (сняв правое колесо и брызговик), затягиваем её не очень сильно, осторожно едем к себе в гараж менять ГРМ.

3) Устанавливаем двигатель в положение «поршень 1-го цилиндра в ВМТ», совмещая метки (см. п. 130).

Замечание: если по каким-то причинам положение ВМТ сбилось уже без ремня ГРМ, чтобы установить всё обратно нужно убедиться, что при совмещении меток распредвала первый цилиндр был при проворачивании по ходу его работы (!) в цикле сжатия (!).

Чтобы в этом убедиться вставляем в отверстие свечи 1-го цилиндра пробку. Вращаем двигатель (шкив коленвала) по ходу вращения. Пробка вылетела – началось сжатие. Теперь совмещаем метку, не пропустив (!) ВМТ после цикла сжатия.

4) Снимаем правую подушку двигателя (снятая на фото). Иначе она будет закрывать доступ к ГРМ.

5) Теперь снимаем ремень ГУР (гидроусилитель руля). Для этого нужно отпустить три болта крепления натяжителя ГУР, выкручиваем (но не полностью) регулировочный болт. Давлением на ГУР вниз ослабляем ремень, отпустив регулировочный болт. Теперь снимаем ремень ГУР со шкивов.

6) Снимаем ремень генератора. Для этого ослабляем регулировочный болт. Затем откручиваем полностью болт-фиксатор, выводим его из паза. Генератор cдвигаем ближе к двигателю, снимаем ремень.

7) Снимаем крепеж шланга ГУР крышке клапанов. Разъединяем разъемы на ГУР и датчика положения коленчатого вала. Снимаем жгут вместе с кронштейном (не забыть отогнуть язычок-фиксатор жгута).

 Затем снимаем верхний кожух ремня ГРМ (3 болта).

8) Теперь блокируем шкив помпы и отвинчиваем болты.

9) Снимаем крепёж ГУР.

10) Сливаем антифриз (с холодного двигателя (!)), сначала из радиатора, затем из блока через сливные пробки, подставляя ёмкость (тазик) под струю жидкости.

11) Правое переднее колесо снимаем (если оно ещё не снято), пластмассовый брызговик (автомобиль должен стоять на подставке (!) с заблокированными задними колёсами). Теперь откручиваем болт шкива коленвала – об этом речь шла выше.

12) Снимаем нижний кожух ГРМ (3 болта).

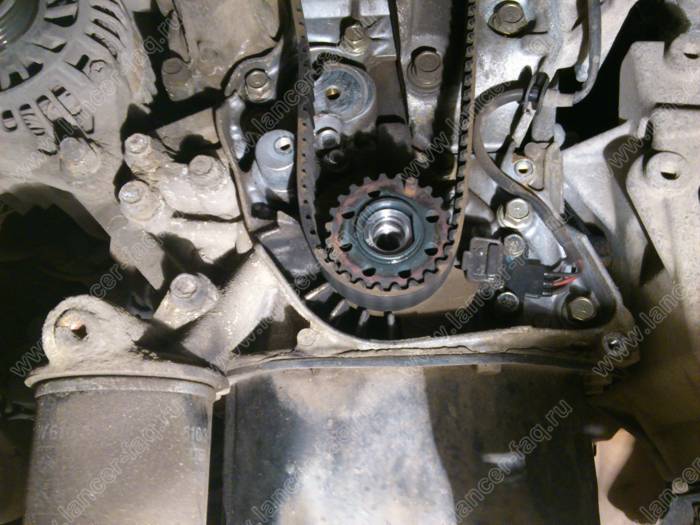

13) Устанавливаем метки, вращая по ходу вращения. Внимание! На фото метки совмещены не полностью (на ползуба). Возможно оптический дефект при съёмке. Должны быть совмещены (одна напротив другой). Метки распредвала можно и не проверять, они тоже совмещены, поршень 1-го цилиндра в ВМТ.

14) Снимаем пружину натяжного ролика ГРМ и ролик.

15) Снимаем аккуратно ремень ГРМ. Снимаем его вверх. Задача: не сдвинуть (не провернуть) распредвал, т.к. он установлен по меткам. Затем снимаем помпу (4 болта, один из них откручен). Обратите внимание, все болты разной длины, запоминаем их расположение.

16) Одеваем на шкив новый ГРМ. Одеваем в натяг сначала правую часть (ближе к передней части а/м), не сбивая меток зуб-в паз, без провисания, затем натягиваем слева, ставим натяжной ролик и пружину.

17) Сборка – всё в обратном порядке.

18) Если снималась помпа и, если новая без прокладки (хорошие экземпляры обычно с новыми прокладками) – ставим новую прокладку. Ну, или герметик, хотя это и не комильфо. Обращаем внимание на поверхность посадочного места прокладки под помпой на блоке. Если оно коррозионное или загрязнённое – его нужно зачистить, иначе потечёт.

Теперь задача всё поставить на место. Не забываем залить антифриз (саму жидкость, наверное можно и поменять, если этого не делали раньше). При заливке не забываем сначала ввернуть сливные пробки. Запускаем двигатель, прогреваем, доливаем антифриз до уровня в расширительном бачке. Ну, вот и всё, на этом замена ремня ГРМ на Лансер 9 1.6, а так же помпы охлаждения, своими руками, окончена.
