Технические характеристики генератора ваз 2110, особенности подключения

Технические характеристики и принцип работы генератора ВАЗ 2110

Генератор – это сила всей системы функционирования единого, хоть и искусственно созданного, но организма под названием автомобиль. Он специально создан для того, чтобы преобразовывать механическую энергию, в электричество. Но, как и все составляющие любой машины, генератор на ВАЗ 2110 выполняет свои обязанности, которые за него просто некому делать.

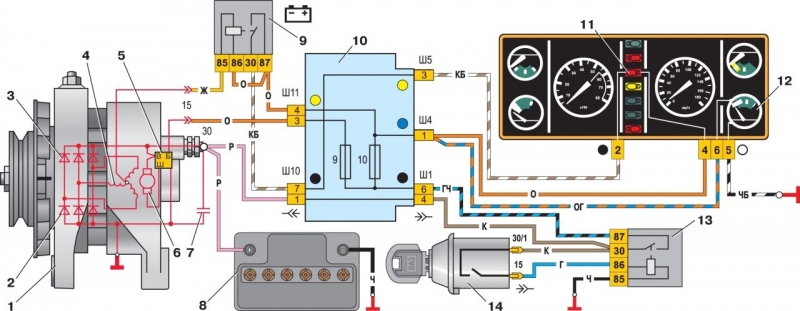

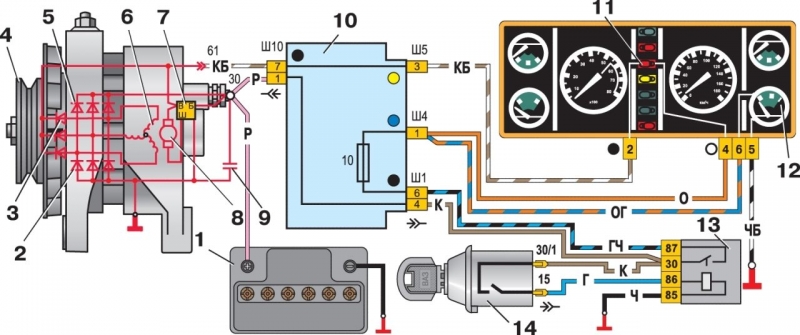

Схема генератора ВАЗ 2110

Принцип работы

Принцип работы таков: вы поворачиваете ключ в замке, при этом ток поступает на провод возбуждения. Магнитное поле, которое создает якорь, пронизывает обмотки статора, на выводах которого возникает напряжение. Когда якорь достигает достаточно большой частоты вращения, которую обеспечивает шкив и ременная передача, возникает так называемый режим самовозбуждения.

Выпрямительный блок преобразует переменный ток в постоянный. Регулятор напряжения начинает работать, когда изменяется частота вращения коленвала (соответственно, якорь вращается быстрее или медленнее) и регулирует время, на которое включается провод возбуждения. Иногда сбой в работе генератора может возникать из-за того, что в цепи сгорел предохранитель.

Выполняемые функции

Итак, для чего нужен генератор? Прежде всего, для того, чтобы обеспечить все оборудование ВАЗ 2110, работающее на электричестве, энергией.

Возможно, кто-то думает, что это – задача аккумулятора.

Не совсем, потому что аккумулятор нужен для поддержания работоспособности при не работающем двигателе (он запускает мотор, поддерживает сигнализацию, музыкальную систему во время стоянки и т.п.).

А вот когда двигатель уже заработал, в чем ему помог аккумулятор, тут в дело вступает генератор. Именно он во время поездки поддерживает работу всей электроники, кондиционирования, аудио (а то и видеосистемы), и всего, что вы еще добавили в свой ВАЗ 2110.

Другая – не менее важная функция генератора – зарядка аккумулятора. Это происходит также при работающем двигателе. И если бы не это устройство, то аккумулятор бы не смог справляться со своими задачами, и его пришлось бы все время заряжать.

Учитывая, что сегодня на ВАЗ 2110, кроме штатной компоновки, устанавливают много дополнительных энергопотребителей, бывает, что напряжения генератора не хватает. В таком случае есть смысл в установке генератора на 120 ампер.

Технические характеристики

Чаще всего ВАЗ 2110 комплектуют генератором Катек, обычно обозначаемый цифрами 5102.3771, но может быть и 94.3701. Оба генератора имеют мощность – 80 ампер, а выдаваемое напряжение – около 14В. Но в последнее время Катек выпускает новый вид генератора, также подходящий для ВАЗ 2110.

Он выдает ток до 120 ампер, и более приспособлен к высоким энерго нагрузкам современной машины. Поставив генератор на 120 ампер, вы сможете обеспечивать одновременную бесперебойную работу практически всех потребителей электроэнергии.

Компоненты устройства

Если устройство генератора рассматривать с точки зрения размеров, то есть компактные и традиционные. Их разнят также конструкционные особенности.

У них различны:

приводной шкив;

провод возбуждения;

кронштейн;

устройство якоря.

Они могут иметь крепление на один болт, или на несколько, и другие «мелочи». Однако, любой генератор имеет общее строение.

Его составляющие:

• Ротор (или якорь) – это вращающаяся часть генератора. Якорь призван создавать магнитное поле с помощью расположенной на валу обмотки возбуждения. Питают провод возбуждения контактные кольца, расположенные на этом же валу. Здесь же размещены: провод обмотки возбуждения, крыльчатки вентилятора (одна или две), приводной шкив и подшипниковый узел;
• Статор – неподвижная часть генератора, состоящая из трех обмоток (трехфазный), которые и создают переменный ток. Эти обмотки между собой, могут быть соединены так называемыми «звездой» или «треугольником»;
• Корпус чаще всего изготавливается из легкого немагнитного алюминиевого сплава, он представляет собой две крышки, с креплением на болт. Передняя крышка находится там же, где приводной шкив; задняя крышка – с той стороны, где контактные кольца. Каждый болт, с помощью которых задняя и передняя крышка соединены, затягивается. В дальнейшем, чтобы разобрать генератор на ВАЗ 2110, достаточно снять крепления на болт;
• Крепление генератора на ВАЗ 2110. Имеется верхний кронштейн крепления, в котором используется 2 болта. Нижний кронштейн крепления чаще всего имеет один болт, но может быть и два, в этом случае может понадобиться небольшая переделка. Болт может быть любым, главное, чтобы размер подходил, иногда для этого требуется втулка. Сам кронштейн лучше не переделывать. Кронштейн надежно удерживает генератор, на который возложено много обязанностей.  И все же, следует не забывать, что кронштейн, как и болт, может сломаться, поэтому нужно следить за его состоянием;
• Устройство щеточного узла — это две графитные щётки, пружины, прижимающие их, щёткодержатель;
• В современных генераторах Катек, провод напряжения и щёткодержатель находятся вместе в неразборном узле. Поэтому, если регулятор напряжения дает сбой, менять нужно весь узел. Конструктивно данный регулятор может иметь гибридное устройство – когда радиоэлементы с электронными приборами находятся в одной схеме. А вот интегралка – это когда регулятор выполнен в тонкопленочной технологии микроэлектроники. Многие считают, что регулятор интегралка лучше справляется с возложенной на него миссией – управлением продолжительностью и частотой импульсов тока. Регулятор же меняет напряжение, идущее на зарядку аккумулятора. При более высокой температуре к АКБ идет меньшее напряжение. Хотя, в принципе, не так важно, интегралка отвечает за эту регулировку, или гибридка;
• Выпрямительный блок с шестью диодами, отвечает за преобразование переменного тока, который вырабатывают якорь и статор в постоянный, непосредственно используемый всем бортовым оборудованием. Он же служит и для зарядки АКБ;
• Устройство имеет привод при помощи ременной передачи. Она обеспечивает в разы увеличение скорости, с которой вращается коленвал. При это клиновый ремень быстрее изнашивается, если шкив имеет малый диаметр. Если ведомый шкив небольшой, ему лучше подойдет поликлиновый привод, который чаще используется в современных генераторах.

Вот, вкратце основное устройство генераторов независимо от того, выдают они 80 или 120 ампер.

Ресурс

Штатный генератор Катек на ВАЗ 2110 рассчитан на работу на протяжении пробега в 140 тысяч километров, что в переводе на время эксплуатации составляет около 10 лет. Но это, правда, при соблюдении правил обращения с ним.

Многие имеют сомнение, не окажет ли мощный генератор на 120 ампер негативного влияния на АКБ. Практика показывает – что нет, а вот если у вас в машине мощная акустическая система, он будет в самый раз.

Что выбрать?

По популярности, надежности первые места занимают производители Bosch (Бош), Denso (Денсо) и Delphi (Делфи). Но следует знать, что Катек (КЗАТЭ) (нашего производства) также вполне надежны и неплохо справляются со своими обязанностями на ВАЗ 2110, создавая нужное напряжение. Может, где-то и проигрывают против Бош, но по сравнению с китайскими – на высоте.

Генераторы ВАЗ десятого семейства:

Штатный — КАТЭК, КЗАТЭтм (г.Самара)ПРАМО/ЭЛТРА (г.Ржев)БАТЭ (г. Борисов)ЭЛЕКТРОМ (г.Чебоксары)АТЭ-1 (г. Москва)СТАРТВОЛЬТ LG 0110 (г.

Санкт-Петербург)Eldix (Болгария)Динамо (Болгария)BoschLKD Electrical (Китай)Генератор от 406-го мотора ВолгиKraft

Так что однозначно сказать, какой генератор подойдет вам, сложно, лучший – тот, который обеспечивает нужную мощность для работы электроприборов и зарядки аккумулятора.

Если брать плюсы, которые явно имеет Катек, то это достаточная надежность, а также – что немаловажно – наличие в продаже всегда недорогих запчастей: вы всегда сможете купить хоть предохранитель, хоть шкив, якорь, регулятор напряжения, провод возбуждения и т.п.

ВАЗ-2110, генератор: описание, технические характеристики, обслуживание и ремонт :

Автомобильный генератор является обязательным элементом бортовой сети любой современной машины, независимо от типа двигателя и потребляемого им топлива. Именно он обеспечивает энергией все системы и механизмы, потребляющие электрический ток.

В этой статье мы рассмотрим конструкцию, технические характеристики и принцип действия генератора ВАЗ-2110. Кроме того, мы поговорим о его неисправностях, методах диагностики и способах устранения неполадок.

Как устроен генератор

Конструктивно у ВАЗ-2110 генератор практически ничем не отличается от токовырабатывающих устройств, которыми оборудуются другие современные автомобили. Он состоит из:

• корпуса (передняя и задняя крышки);
• статора (сердечник с обмоткой);
• ротора (вал с обмоткой и токосъемными кольцами);
• выпрямительного блока (диодного моста);
• реле-регулятора напряжения со встроенными щетками;
• кожуха, закрывающего выпрямительный блок.

Особенности конструкции

Сердечник статора имеет цилиндрическую форму. На него по схеме «звезда» намотана трехфазная обмотка, концы которой выведены на выпрямительный блок. Статор сверху защищен корпусом, состоящим из двух крышек, стянутых между собой четырьмя болтами. Внутри него расположен якорь. Он закреплен на двух шариковых подшипниках. Их назначение – обеспечивать равномерное вращение вала.

В задней части генератора расположен выпрямительный модуль, состоящий из шести диодов, а также регулятор напряжения со щеткодержателем и щетками. С целью защиты эти элементы закрыты стальным кожухом.

Принцип работы

Чтобы генератор мог отдавать ток в нагрузку, необходимо запитать обмотку возбуждения. Это, собственно, и происходит, когда мы включаем зажигание. Далее коленчатый вал работающего двигателя заставляет якорь вращаться. В это время в обмотке статора начинает вырабатываться электричество, которое отдается в бортовую сеть.

В автомобилях ВАЗ-2110 генератор вырабатывает переменный ток, а все потребители рассчитаны на постоянный. Для его преобразования применяется выпрямительный диодный блок.

Но и это не все. Дело в том, что величина напряжения, вырабатываемого генератором, постоянно меняется в зависимости от количества оборотов коленвала. Для ее стабилизации используется реле-регулятор напряжения.

В итоге на выводах устройства мы имеет постоянный электрический ток стабильного напряжения.

Основные технические характеристики

Обычно, в ВАЗ-2110 генератор имеет модификацию 94.3701. Это устройство обладает следующими техническими характеристиками:

• максимальный ток, А – 80;
• максимальная мощность, Вт – 1120;
• величина рабочего напряжения, В – 13,2 – 14,7;
• масса, кг – 4,9;
• передаточное число – 1:2,4.

Неисправности генератора ВАЗ-2110

Теперь рассмотрим поломки генератора «десятки», с которыми автовладельцам приходится сталкиваться чаще всего. К ним относятся:

• неправильное натяжение ремня привода;
• износ подшипников;
• выход из строя выпрямительного блока;
• неисправность реле-регулятора напряжения;
• обрыв (замыкание) обмоток ротора или статора.

Разберем детально каждую из неисправностей в отдельности.

Что не так с ремнем

Ремень генератора ВАЗ-2110 служит приводом для ротора устройства. Он передает вращательный момент от коленчатого вала двигателя на шкив якоря. Работа генератора напрямую зависит от его состояния. Важным моментом является натяжение ремня. Если он натянут слабо, возможно проскальзывание шкива. Из-за этого устройство не сможет вырабатывать ток необходимых параметров.

Признаком ненатянутого ремня является характерный «свист», чаще проявляющийся в сырую погоду. Эти же симптомы указывают и на его износ. Перенатяжение ремня перекашивает вал ротора. Это способствует ускоренному износу подшипников устройства.

Оптимальным считается такое натяжение ремня, при котором каждое из его полей посредине между шкивами можно максимально сдвинуть в сторону противоположного максимум на 15 мм.

Подшипники

Неисправный подшипник генератора ВАЗ-2110 несложно распознать по издаваемому ним звуку. Обычно он гудит, или шелестит. Этот звук – явный признак износа устройства.

Передний подшипник генератора ВАЗ-2110 запрессован в «седле» крышки. Извлечь его оттуда невозможно, так как он завальцован. Меняется он вместе с передней крышкой. Задний подшипник набит на вал якоря и поддерживается крышкой. Его замена возможна при наличии специального съемника.

Выпрямительный модуль

Выпрямительный модуль предназначен для преобразования переменного тока в постоянный. Его основу составляют шесть кремниевых диодов (вентилей): три положительных и три отрицательных. Они расположены на двух подковообразных пластинах. Для сглаживания скачков напряжения выводы положительных и отрицательных диодов соединены через конденсатор емкостью 2,2 мкФ.

Как проверить генератор на ВАЗ-2110 на предмет работоспособности выпрямительного блока своими руками? Для этого потребуется обычный автомобильный тестер или контрольная лампа. Суть проверки построена на способности диодов пропускать ток только в одном направлении. Неисправный вентиль либо вообще не пропускает ток, либо же пропускает в обе стороны.

Итак, для начала потребуется снять кожух выпрямительного блока. Далее подсоединяем первый провод контрольной лампы к выводу «B+» генератора, а второй к массе устройства. При исправном блоке лампа гореть не должна. Если же она горит, в выпрямителе произошло замыкание, и его необходимо заменить.

Не поленитесь проверить и конденсатор. Включите тестер в режим омметра (1-10 МОм) и замеряйте его сопротивление. У исправного конденсатора сначала оно должно принять минимальное значение, а затем постепенно увеличиваться. Если этого не происходит, замените конденсатор.

Регулятор напряжения

Регулятор выполняет функцию своеобразного стабилизатора. Благодаря ему напряжение бортовой сети машины одинаково, независимо от количества оборотов работающего двигателя.

По сути, регулятор – это реле, замыкающее и размыкающее цепь. Происходит это так. Напряжение упало ниже положенного показателя, или поднялось выше нормы – реле отключило от сети генератор. Напряжение достигло нужного диапазона – регулятор подключил устройство.

В реле генератора ВАЗ-2110 нет никаких электромеханических элементов. Оно построено на полупроводниках. Кроме этого, его конструкция включает и щеткодержатель со щетками. Отремонтировать регулятор своими силами практически невозможно. Его проще заменить новым.

Проверка работоспособности реле занимает не более пяти минут. Да и разбирать здесь ничего не нужно. Порядок диагностики следующий.

• Запускаем двигатель, прогреваем его до рабочей температуры.
• Включаем фары ближнего света и вентилятор печки.
• С помощью тестера, включенного в режиме вольтметра, замеряем величину напряжения на клеммах аккумуляторной батареи.

Напряжение не должно выходить за пределы 13,2 – 14,7 В. Если же оно выше или ниже – реле неисправно.

Неисправным считается регулятор, если его щетки имеют повреждения или чрезмерный износ. Минимальная длина щеток – 5 мм.

Обрыв (замыкание) в обмотках

В ВАЗ-2110 генератор может выйти из строя и вследствие обрыва (замыкания) обмоток ротора или статора. Подобная неисправность не сулит ничего хорошего, так как устранить ее своими силами практически невозможно. Здесь потребуется либо перемотка обмоток, либо же замена неисправного элемента (ротора или статора).

Перед тем как проверить генератор на ВАЗ-2110, его необходимо будет снять с автомобиля и разобрать. Начнем со статора. Берем тестер, включаем его в режим омметра и замеряем сопротивление между каждым выводом обмотки и корпусом. У исправного статора оно должно стремиться к бесконечности. Если же прибор показывает менее 50 КОм – в обмотке имеет место короткое замыкание.

Переходим к ротору. Здесь необходимо замерить сопротивление между контактными (токосъемными) кольцами. Оно должно быть в пределах нескольких Ом. Если сопротивление близко к нулю – витки обмотки замкнуты. Если же прибор выдает слишком большие показатели – возможет обрыв.

Замена генератора ВАЗ-2110 своими руками

В некоторых случаях ремонтировать генератор нецелесообразно. Ресурс устройства, заявленный заводом-производителем, составляет 140 тыс. км пробега.

Если вы столкнулись с серьезной неисправностью токовырабатывающего устройства в своей «десятке», прикиньте, в какую сумму вам обойдется его ремонт, и сравните ее со стоимостью нового генератора. А стоит он не так и дорого – порядка пяти тысяч рублей.

Но за эти пять тысяч вы получите новое устройство с гарантией, при правильной эксплуатации которого ваш автомобиль без проблем проездит несколько лет.

Замена генератора ВАЗ-2110 может быть осуществлена собственноручно. Все, что для этого потребуется – это смотровая яма, ключи на «10» и на «13». Яма нужна для того, чтобы было удобней подобраться к креплению устройства. Порядок замены следующий.

• Автомобиль устанавливаем на смотровую яму, фиксируем, и снимаем защиту двигателя.
• Отключаем минусовую клемму от аккумулятора. Отсоединяем от генератора провод, питающий обмотку возбуждения ротора (на разъеме).
• Ключом на «10» откручиваем гайку крепления проводов вывода «B+». Снимаем провода.
• Отпускаем регулировочный винт и отворачиваем фиксирующую гайку.
• Снимаем ремень привода.
• Ослабляем нижнее крепление генератора ВАЗ-2110 (с ямы), открутив гайку ключом на «13». Вынимаем болт крепления.
• Снимаем устройство (удобнее снизу).

Установка генератора ВАЗ-2110 производится в обратном порядке. После замены не забудьте правильно натянуть ремень и подключить провода.

Несколько полезных советов, которые позволят продлить срок службы генератора

Чтобы генератор вашей «десятки» служил долго и не преподносил неприятных сюрпризов, воспользуйтесь следующими советами.

• Не реже одного раза в месяц проверяйте состояние ремня привода устройства и его натяжение. При выявлении его повреждения незамедлительно примите меры по его замене.
• Обращайте внимание на звук работы генератора. Если вы услышите характерный для вышедших из строя подшипников гул, замените их самостоятельно, или обратитесь для этого в сервис.
• Не подключайте к бортовой сети автомобиля электроприборы, потребляющие ток, величина которого больше, нежели ток, вырабатывающийся генератором.
• Если на панели приборов постоянно горит сигнальная лампа, указывающая на отсутствие зарядки аккумуляторной батареи, проверьте регулятор напряжения. В случае его выхода из строя замените его.
• Не допускайте попадания на генератор воды. Она может спровоцировать короткое замыкание.

Устройство генератора на ВАЗ 2110 (Схема)

Содержание:

Как он работает

Технические параметры

Какой лучше выбрать

Генератор — это основа функционирования всего автомобиля. Его можно сравнить с сердцем человека, поскольку на генератор возлагается ответственность по транспортировке электричества по всем системам и узлам, которые зависят от электрики. Механическая энергия преобразуется в электричество.

Как и любой другой элемент машины, генератор ВАЗ 2110 имеет свои особенности, функции, принцип работы. Сегодня мы будем знакомиться с ним максимально детально.

Внешний вид устройства

Как он работает

Для начала разберемся, как функционирует это устройство. Схема работы у него следующая:

• Вставляется ключ в замок зажигания;
• Ток идет на провода возбуждения;
• Создаваемое якорем магнитное поле проходит через обмотки статора, на его выводах появляется напряжение;
• Когда частота вращения якоря становится достаточно большой, начинается режим самовозбуждения;
• Предусмотренный конструкцией авто выпрямительный блок превращает переменный ток в постоянный;
• Начинает работать регулятор напряжения при изменении частоты вращения коленвала, осуществляется регулировка времени, на которое активируется провод возбуждения.

Представленное видео позволит вам наглядно познакомиться с принципом действия генератора.

Функции

Новичков очень интересует самый главный вопрос, без которого самостоятельно пытаться что-то починить не имеет смысла — для чего служит генератор.

Первым делом, задача генератора заключается в обеспечении энергией всего электрозависимого оборудования.

Ошибка многих заключается в том, что питание оборудования осуществляет аккумуляторная батарея. АКБ нужна для поддержания работоспособности устройств при выключенном двигателе.

За счет него работает аудиосистема, сигнализация и пр.

Когда двигатель включается в работу за счет помощи аккумулятора, все бразды правления переходят к генератору.

Он отныне отвечает за работу аудиосистемы, кондиционера, стеклоподъемников и пр.

Вторая, но не менее важная задача аккумулятора, заключается в подзарядке АКБ. Происходит это тогда, когда двигатель работает. Если бы не генератор, батарея не смогла бы длительное время обеспечивать питание всех потребителей, пришлось бы регулярно ее заряжать в гараже.

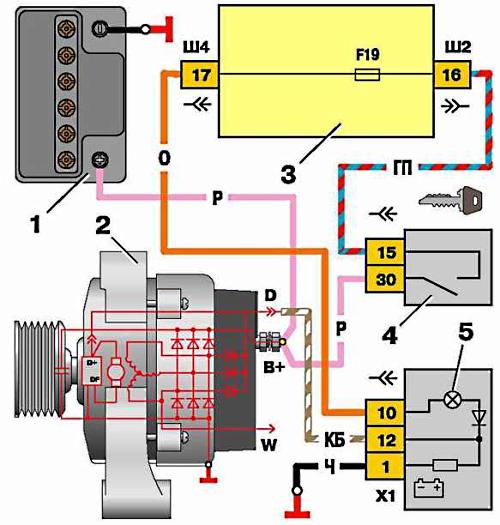

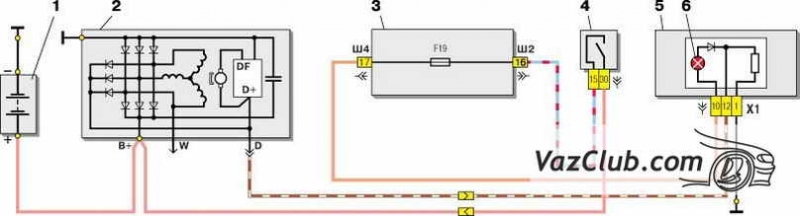

Схема

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.

Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.

Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции. Если быть конкретными, то отличия заключаются в следующих компонентах:

• Кронштейны;
• Якорь;
• Провод возбуждения;
• Приводной шкив;
• Количество крепежных болтов.

Но на деле это не играет особой роли. Ведь строение у всех генераторов, применяемых для ВАЗ 2110, одинаковое. Потому давайте разберемся в схеме и устройстве данного агрегата.

Элемент
Функции

Ротор
Он же якорь. Является вращающимся элементом генератора, который создает магнитное поле за счет обмотки возбуждения, расположенной на валу. Провод возбуждения получает питание от контактных колец. Они установлены на том же валу. Также тут нашлось место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последних может быть 1-2

Статор
Это неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают создание переменного тока. Соединяются обмотки между собой треугольником или звездой

Корпус
Для изготовления корпуса генератора чаще всего используется легкий немагнитный сплав алюминия. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка располагается около приводного шкива, а задняя — со стороны контактных колец. Каждый соединительный болт обязательно должен быть затянут. Для разборки корпуса достаточно просто открутить крепежные болты

Крепежи
В верхнем крепежном кронштейне генератора используют два болта, а нижний кронштейн преимущественно установлен на один болт. В некоторых случаях бывает два. Переделку кронштейнов выполнять не рекомендуется, поскольку заводской выполняет важные функции. Задача кронштейнов — удерживать генератор. Рекомендуется следить за состоянием кронштейнов, поскольку они подвержены износу и поломкам

Щеточный узел
Представляет собой пару графитных щеток, пружины, которые прижимают щетки, а также щеткодержатель

Узел щеткодержателя и провода напряжения
Такая конструкция характерна для современных генераторов Катек. Потому при выходе из строя регулятора, придется выполнять замену всего узла

Выпрямительный блок
Оснащается 6 диодами, отвечает за превращение переменного тока в постоянный. Именно постоянный ток требуется для работы всего оборудования для авто. Этот элемент обеспечивает зарядку аккумуляторной батареи, помимо прочих функций

Ременной привод передачи
Привод ременной передачи позволяет увеличивать скорости, с которыми вращается коленчатый вал. Если шкив имеет небольшой диаметр, тогда клиновый ремень будет изнашиваться быстрее. Потому для малых ведомых шкивов рекомендуется использовать поликлиновый привод. Он наиболее часто встречается в современных генераторах

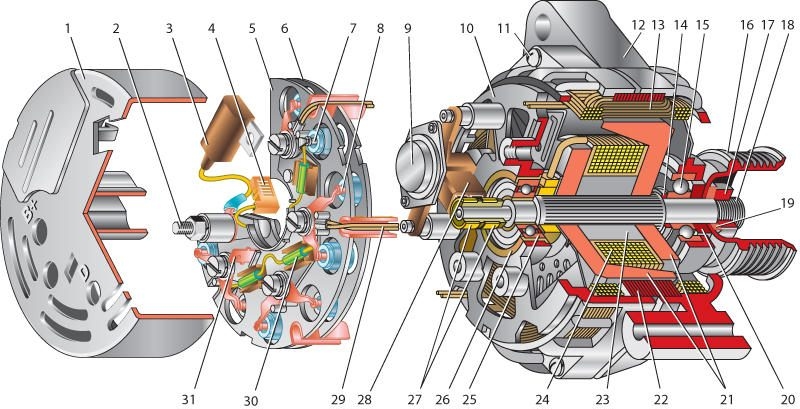

Внутреннее устройство

Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать во внимание стандартный генератор Катек, который устанавливается на отечественные десятки, то его ресурса хватает примерно на 10 лет эксплуатации или 140 тысяч километров пробега.

Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом.

Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора. На практике ничего подобного не происходит.

Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование.

Что выбрать?

Генераторами Катек выбор автомобилистов не ограничивается. Потому если старое устройство вышло из строя, следует подумать относительно того, кто встанет на его место.

Можно выделить несколько основных вариантов.

Катек. Стандартный, достаточно надежный и весьма эффективный генератор. Выбор со стороны АвтоВАЗа в его пользу обусловлен именно этим. Плюс это отечественный производитель.

Китайские изделия. Отношение автомобилистов к китайским генераторам достаточно скептическое. Этому есть объяснения. По сравнению с ними, Катек просто идеальное решение. Хотя справедливости ради отметим, что можно встретить довольно неплохие варианты китайской сборки. Но это скорее исключение, нежели правило.

Импортные аналоги. Здесь в первую очередь следует обращать внимание на фирмы Bosch. Denso и Delphi. Высокое качество сборки, внушительный эксплуатационный срок, эффективная работа. Стоят они дороже российских аналогов в виде Катек, но на такое дело есть смысл потратиться немного больше.

Катек

Среди импортных устройств неплохими вариантами считаются:

• Динамо — производитель Болгария;
• Eldix — также выпускается в Болгарии;
• БАТЭ — выпускают в городе Борисов, что в Беларуси.

Выбирая для своего автомобиля новый генератор, обращайте внимание на его технические характеристики и запас прочности. Уже потом думайте относительно производителя. Смотреть в сторону Китая не советуем, если вы делаете ремонт для себя и хотите добиться высокого качества работы.

 Загрузка …

Генератор Ваз 2110

Главная • Ваз • 2110 • Электрика

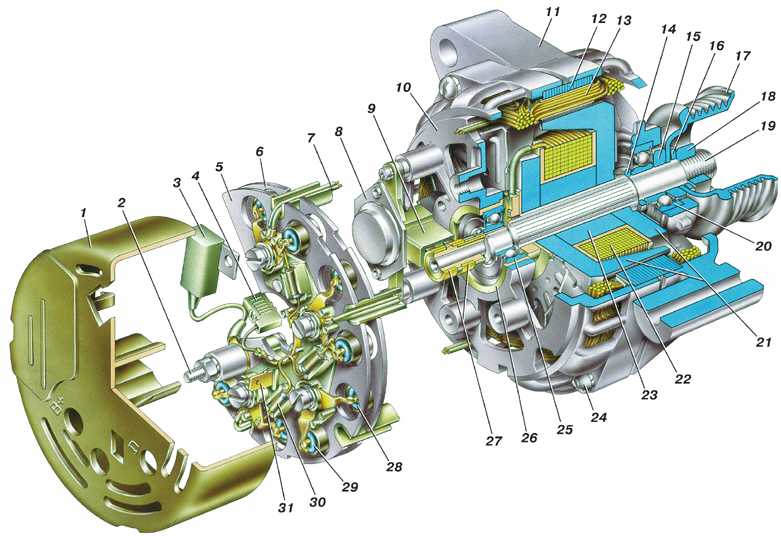

Устройство генератора Ваз 2110:  1 — кожух, 2 — вывод «В+» для подключения потребителей, 3 — помехоподавительный конденсатор 2,2 мкФ, 4 — общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения), 5 — держатель положительных диодов выпрямительного блока, 6 — держатель отрицательных диодов выпрямительного блока, 7- положительный диод, 8- отрицательный диод, 9 — регулятор напряжения, 10 — задняя крышка, 11 — стяжной винт, 12 — передняя крышка, 13 — обмотка статора, 14 — дистанционное кольцо, 15 — передний подшипник вала ротора, 16 — шкив, 17 — гайка, 18 — вал ротора, 19 — конусная шайба, 20 — шайба, 21 — клювообразные полюсные наконечники ротора, 22 — сердечник статора, 23 — втулка, 24 — обмотка ротора, 25 — задний подшипник ротора, 26 — втулка подшипника, 27 — контактные кольца, 28 — щеткодержатель, 29 — выводы обмотки статора, 30 — дополнительный диод, 31 — вывод «D» (общий вывод дополнительных диодов).

Генератор Ваз 2110 – синхронная электрическая машина переменного тока с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя (демпфера) поликлиновым ремнем.

Технические характеристики генератора 94.3701 Ваз 2110

Характеристика
Значение

Максимальный отдаваемый ток (при 13 В и 6000 мин –1 ), А
80

Напряжение, В
13,2–14,7

Передаточное отношение двигатель–генератор
01:02,4

Направление вращения (со стороны привода)
Правое

Статор и крышки генератора Ваз 2110 стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора.

Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней.

Его внутренняя обойма вместе с дистанционным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Задняя часть генератора закрыта пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) – трех «положительных» и трех «отрицательных».

Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные – на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя.

Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом).

Обмотка возбуждения расположена на роторе генератора Ваз 2110, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора.

Регулятор напряжения Ваз 2110 – неразборный, при выходе из строя его заменяют.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ (±20%), расположенный на выпрямительном блоке.

При включении зажигания напряжение к обмотке возбуждения генератора (выводы «D» генератора и «D+» регулятора) подводится через контрольную лампу в комбинации приборов (лампа при этом горит).

После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

Схема соединений генератора Ваз 2110 94.3701

Электросхема генератора Ваз 2110: 1 — аккумуляторная батарея, 2 — генератор, 3 — блок реле и предохранителей (монтажный блок), 4 — выключатель зажигания, 5 — комбинация приборов, 6 — контрольная лампа разряда аккумуляторной батареи (устанавливается с 1997 г., до 1997 года устанавливался электронный вольтметр со светодиодом).

Диагностика генератора Ваз 2110

Запустите двигатель, дайте ему поработать несколько минут, затем, нажав на педаль «газа», доведите обороты коленчатого вала до 3000 мин -1. Включите все потребители: дальний свет фар, обогрев заднего стекла, вентилятор отопителя, стеклоочиститель, аварийную сигнализацию. Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13 В.

Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом или окислены контактные кольца обмотки возбуждения. Для того чтобы убедиться в исправности регулятора напряжения Ваз 2110, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2-14,7 В.

 Снятый регулятор напряжения можно проверить, подключив между щетками лампу (1-5 Вт, 12 В), а к выводам «D+» и «масса» — источник питания (только постоянного тока!), вначале напряжением 12 В, а затем 15-16 В. В первом случае лампа должна гореть, во втором – нет.

Если лампа горит в обоих случаях, в регуляторе – пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить. Для проверки вентилей выпрямительного блока Ваз 2110 отсоедините провода от аккумуляторной батареи, генератора и от вывода «D+» регулятора напряжения.

 «Плюс» батареи через лампу (1-5 Вт, 12 В) подсоедините к выводу «В+» генератора, а «минус» — к его корпусу. Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание.

 Для проверки замыкания в «положительных» вентилях «+» батареи через лампу соедините с выводом «В+» генератора, а «-» — с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей.

 Для проверки замыкания в «отрицательных» вентилях «+» батареи через лампу соедините с выводом одной из фазных обмоток статора, а «-» — с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора.

Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» с помощью лампы или омметра. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу.

 Замыкание дополнительных диодов можно проверить, подключив «+» батареи через лампу к выводу «D» генератора, а «-» — к выводу одной из фазных обмоток статора. Если лампа горит, один или несколько дополнительных диодов пробиты. Обрыв в основных вентилях определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой).

Однако это может быть также следствием обрыва или замыкания в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере «D» (ниже 14 В) при средней частоте вращения ротора генератора. Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок генератора Ваз 2110 при выходе из строя рекомендуется заменять в сборе. Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка.

Замена ремня генератора Ваз 2110

Ключом на 13 ослабляем гайку крепления генератора к установочной планке

Вращая ключом на 10 регулировочный болт против часовой стрелки, ослабляем натяжение ремня привода генератора

Сдвинув генератор к блоку цилиндров, снимаем ремень. Устанавливаем ремень генератора Ваз 2110 в обратной последовательности и натягиваем его, вращая регулировочный болт

При приложении усилия 98 Н (10 кгс) нормальный прогиб ремня должен быть в пределах 6–10 мм.

Снятие и установка генератора Ваз 2110

Отсоединяем минусовой провод от аккумулятора и провод возбуждения генератора

Ключом «на 10» отворачиваем гайку крепления проводов к выводу «В+» и снимаем их. Снимаем ремень генератора, отворачиваем регулировочный болт генератора и отворачиваем фиксирующую гайку

Вынимаем натяжную планку генератора Ваз 2110

Ключом на 13 отворачиваем гайку нижнего крепления генератора

Вынимаем болт и снимаем генератор. Установка генератора на Ваз 2110 выполняется в последовательности обратной снятию.

Разборка генератора Ваз 2110

Отжав три защелки кожуха, поддеваем его отверткой и снимаем кожух

Крестообразной отверткой отворачиваем два винта и отводим регулятор напряжения Ваз 2110 со щеткодержателем

Отсоединяем провод и снимаем регулятор напряжения со щеткодержателем, ключом на 10 отворачиваем гайку вывода «В+»

Сняв пружинную шайбу и втулку, снимаем с контактного болта наконечник провода конденсатора. Отвернув крестообразной отверткой винт снимаем конденсатор

Через отверстие высокой головки на 21 (удерживаемой трубным ключом) вставляем шестиграник на 8 и отворачиваем гайку крепления шкива. Снимаем шкив и шайбу

Крестообразной отверткой отворачиваем четыре винта, стягивающих крышки. Снимаем переднюю крышку генератора Ваз 2110

Крестообразной отверткой отворачиваем три винта крепления концов обмоток статора Ваз 2110 и винт крепления выпрямительного блока

Снимаем выпрямительный блок (при этом выпадает контактный болт) и статор

Надавив пальцем на пластмассовую втулку (опору подшипника) выталкиваем ее вместе с ротором из задней крышки

Поддев отверткой снимаем пластмассовую втулку с заднего подшипника

Двухзахватным съемником спрессовываем подшипник с вала ротора. Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус. Сборку генератора выполняем в обратной последовательности.

При ремонте генератора Ваз 2110 меняем неисправные детали на новые.

 Для установки заднего подшипника генератора Ваз 2110 на вал ротора опираем передний конец вала о деревянный брусок и напрессовываем подшипник на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу подшипника.

Генератор автомобиля Ваз 2110-2111-2112

Конструкция генератора

Инструкции по ремонту генератора ваз 2110, порядок сборки и разборки генератора автомобиля ваз 2111, проверка. Диагностика электрооборудования автомобиля лада 2110. Инструкции по устранению неисправностей в системе освещения. Ремонт генератора и стартера лада 2111 – 2112.

• Генератор
• 1 —- кожух
• 2 —- вывод “В+” для подключения потребителей
• 3 —- помехоподавительный конденсатор 2,2 мкФ
• 4 —- общий вывод дополнительных диодов (присоединяется к выводу “D+” регулятора напряжения)
• 5 —- держатель положительных диодов выпрямительного блока
• 6 —- держатель отрицательных диодов выпрямительного блока
• 7—- положительный диод
• 8—- отрицательный диод
• 9 —- регулятор напряжения
• 10 —- задняя крышка
• 11 —- стяжной винт
• 12 —- передняя крышка
• 13 —- обмотка статора
• 14 —- дистанционное кольцо
• 15 —- передний подшипник вала ротора
• 16 —- шкив
• 17 —- гайка
• 18 —- вал ротора
• 19 —- конусная шайба
• 20 —- шайба
• 21 —- клювообразные полюсные наконечники ротора
• 22 —- сердечник статора
• 23 —- втулка
• 24 —- обмотка ротора
• 25 —- задний подшипник ротора
• 26 —- втулка подшипника
• 27 —- контактные кольца
• 28 —- щеткодержатель
• 29 —- выводы обмотки статора
• 30 —- дополнительный диод
• 31 —- вывод “D” (общий вывод дополнительных диодов)

Генератор – синхронная электрическая машина переменного тока с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя (демпфера) поликлиновым ремнем.

• Технические характеристики генератора

Характеристика
Значение

Максимальный отдаваемый ток (при 13 В и 6000 мин –1 ), А
80

Напряжение, В
13,2–14,7

Передаточное отношение двигатель–генератор
01:02,4

Направление вращения (со стороны привода)
Правое

Статор и крышки генератора ваз 2112 стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора.

Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней.

Его внутренняя обойма вместе с дистанционным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Задняя часть генератора ваз 2112 закрыта пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме “звезда” (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) – трех “положительных” и трех “отрицательных”.

Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные – на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя.

Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора ваз 2111 (под пластмассовым кожухом).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора.

Регулятор напряжения – неразборный, при выходе из строя его заменяют.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами “положительных” и “отрицательных” вентилей (между “+” и “массой” генератора) подключен конденсатор емкостью 2,2 мкФ (±20%), расположенный на выпрямительном блоке.

При включении зажигания напряжение к обмотке возбуждения генератора ваз 2110 (выводы “D” генератора и “D+” регулятора) подводится через контрольную лампу в комбинации приборов (лампа при этом горит).

После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

“Минус” аккумуляторной батареи всегда должен подключаться к “массе” ваз 2110, а “плюс” – к выводу “В+” генератора. Обратное включение приведет к пробою вентилей генератора.

При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска). Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети при подключенном генераторе) следует проверять под напряжением не выше 14 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей.

При необходимости проверки изоляции обмоток высоким напряжением генератор ваз 2110 следует снять, а выводы обмоток – отсоединить от выпрямительного блока и регулятора напряжения.

• Схема соединений генератора
• 1 —- аккумуляторная батарея
• 2 —- генератор
• 3 —- блок реле и предохранителей (монтажный блок)
• 4 —- выключатель зажигания

Генератор ВАЗ 2110 2111 2112

Основным электроприбором обеспечивающим электропитание автомобиля ВАЗ 2110 2111 2112 во время работы двигателя является генератор.

Обслуживание генератора ВАЗ 2110 2111 2112 и применяемость генератора от Лада Приора

Гарантией бесперебойного и надежного питания автомобиля, является правильное и своевременное обслуживание генератора.

(замена и регулировка ремня генератора, щеток, профилактическая чистка  от грязи и пыли).

Генератор ВАЗ 2110 имеет аналогичные электрические выходные характеристики и присоединения что и генератор Лады Приоры, вернее сказать – Приора заимствовала генератор от ВАЗ 2110 – 2112.

На автомобиле ВАЗ 2110 установлен генератор 94.3701. Генераторы на автомобили ВАЗ 2110 производят различные производители “Fenox”, КЗАТЭ и др

Рисунок 1 Строение генератора ВАЗ 2110 -2112

1 – кожух;
2 – вывод «В+» для подключения потребителей;
3 – помехоподавляющий конденсатор 2,2 мкФ;
4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения);
5 – держатель положительных диодов выпрямительного блока;
6 – держатель отрицательных диодов выпрямительного блока;
7 – выводы обмотки статора;
8 – регулятор напряжения;
9 – щеткодержатель;
10 – задняя крышка;
11 – передняя крышка;
12 – сердечник статора;
13 – обмотка статора;
14 – дистанционное кольцо;
15 – шайба;
16 – конусная шайба;
17 – шкив;
18 – гайка;
19 – вал ротора;
20 – передний подшипник вала ротора;
21 – клювообразные полюсные наконечники ротора;
22 – обмотка ротора;
23 – втулка;
24 – стяжной винт;
25 – задний подшипник ротора;
26 – втулка подшипника;
27 – контактные кольца;
28 – отрицательный диод;
29 – положительный диод;
30 – дополнительный диод;
31 – вывод «D» (общий вывод дополнительных диодов)

Электрическая схема соединений системы генератора на автомобиле ВАЗ 2110-2112


1 – аккумуляторная батарея;
2 – генератор;
3 – монтажный блок;
4 – выключатель зажигания;
5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Предупреждения

«Минус» аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они выйдут из строя.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на выводе«В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением вывода «В+» генератора с «массой». При этом через вентили протекает значительный ток, и они выходят из строя. Проверять генератор можно только с помощью амперметра и вольтметра.

Вентили генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание).

Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.

При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи. Генератор типа 94.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

На части автомобилей может быть установлен генератор ААК–5102 производства Словении. Этот генератор по своим характеристикам и установочным размерам взаимозаменяем с генератором 94.3701, но имеет некоторые отличия в устройстве узлов и деталей. В данной главе описывается генератор 94.3701.

Статор и крышки 10 и 11 (рис. Генератор 94.3701) стянуты четырьмя винтами. Вал ротора 19 вращается в подшипниках 20 и 25, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 27.

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком, прикрепленным к крышке 10. Электронный регулятор 8 напряжения объединен в один блок со щеткодержателем и крепится также к крышке 10.

Схема соединений генератора показана на рис. Схема соединений системы генератора.

Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 5, расположенную в комбинации приборов.

При включении зажигания лампа должна гореть, а после пуска двигателя – гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в полнакала говорит о неисправностях.

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства ВАЗ–2110 не используется.

Техническая характеристика генератора типа 94.3701  устанавливаемого на автомобиль ВАЗ 2110-2112, Лада Приора



максимальная сила тока отдачи при 13 В и 6000 мин–1, А

80

пределы регулируемого напряжения, В

13,2–14,7

передаточное отношение двигатель-генератор

1:2,4

емкость конденсатора, мкФ

2,2±20%
