Замена ламп ближнего света на Тойоте Королле

Главная … Ремонт и обслуживание

Практически у каждого автомобилиста наступал такой момент, когда в его автомобиле перегорают лампочки головной оптики. Как правило, не одному из них не составляет труда заменить ее, но это только, если вы не владелец Тойота. И сейчас, мы постараемся обосновать, почему так.

Автомобили данной марки высокотехнологичны. Под капотом у них все узлы находятся очень близко друг к другу. Поэтому для того, чтобы заменить лампочки фар необходимо пройти не малый путь.

В данной статье мы разберемся с таким вопросом как: замена ламп ближнего света на Тойоте Короле.

Перед тем как приступить к поэтапной инструкции по замене ламп, стоит сказать, что лучше всего подойдут оригинальные японские, так как другие варианты могут прослужить не очень долго.

Поэтапная инструкция по замене ламп

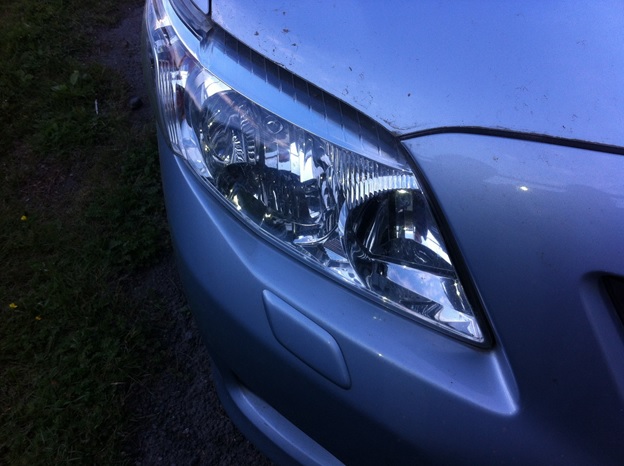

Если у вас перегорела лампочка головной оптики на короле, подняв капот, вы увидите, что заменить ее без снятия всей фары не имеется возможным. На фото расположенном ниже это отчетливо видно.

Перед тем как приступать к разбору автомобиля, необходимо подготовить для него место. Лучше всего подойдет гараж. Заранее необходимо вымыть хотя бы переднюю часть автомобиля и высушить ее. Для совершения дальнейших действий должна присутствовать максимальная чистота.

Сделав все вышеперечисленное, Короллу необходимо слегка приподнять для того, что бы человек мог залезть под нее и открутить бампер. Это нужно для того, что бы получить доступ к оптике и заиметь возможность открутить ее от кузова. Но об этом поговорим ниже, а сейчас откручиваем бампер и снимаем его с защелок по бокам.

Открутив его, принимаемся к откручиванию самой фары. Для начала нам необходимо выкрутить болт под фарой, замер ключа 10.

Открутив нижний болт нам нужно открутить два верхних болта расположенных по краям, а также саморез, который выкручивается фигурной отверткой. В принципе это и все. Фару остается только вытащить. На фото показано местоположение всех креплений.

Снятие фары необходимо производить аккуратно, чтобы не уронить ее, а также не стоит забывать про защелку находящуюся у радиаторной решетки.

Когда фара практически вытащена, необходимо отсоединить пять штекеров, которые дают питание лампам. На фото отчетливо видно их местоположение.

Для того что бы штекер снялся без всяких проблем, нужно надавить пальцем на защелку и потянуть его на себя. На фотографии все четко видно.

Далее давайте разберемся с устройством самой фары. Для того чтобы нам заменить лампу, необходимо знать ее местоположение. Итак, давайте приступим. Разворачиваем лампу к себе задней частью и перечислим их с права на лево:

Лампа ближнего света (красная стрелка справа на фото);

Габаритная лампа (зеленый круг на фото);

Корректор света (желтая стрелка на фотографии);

Лампа дальнего света (Красная стрелка по центру фото);

И наконец, лампочка подворотника (на картинке она крайняя слева).

Как мы поняли, нам нужно правое крайнее отверстие. Лампочку необходимо прокручивать в левую сторону для того чтобы вытащить ее. Ее замену нужно осуществлять аккуратно желательно не прикасаясь к самой лампе.

Сразу стоит предупредить и дать несколько очень важных советов, которые помогут сохранить ваши лампы в полной дееспособности. Для начала не стоит брать лампы голыми руками, а особенно прикасаться к стеклу.

Это связано с тем, что при включении лампа очень сильно нагревается и при попадании жира или других частиц на стекло – лампа может легко перегореть. Поэтому лучше всего все операции производить в стерильных перчатках, а перед установкой протирать лампочки сухой, не имеющей ворса тряпкой.

По окончанию установки, не стоит сразу подключать штекера, дайте лампе некоторое время, например, для того чтобы она высохла, если на ней имеется какая либо влага. И лишь после того как лампочка уже поставлена на место и вы уже убедились что на ней нет влаги, только тогда можно подключать ее к штекеру.

Теперь поговорим про сами лампочки и про то как их устанавливать. На Короллах стоят лампочки неразборного типа.

Колодка лампочки имеет всего три направляющих, однако, по ним вы с легкостью разберетесь с тем, как правильно их вставлять. На колодке находится три направляющих, две из которых имеют большую длину по сравнению с третьей. Поэтому ее можно будет вставить только верном положении. Когда лампочка вставлена, проворачиваем ее вправо – тем самым мы фиксируем ее гнезде.

Установив лампу, даем ей некоторое время, после чего можем подключать все штекера обратно на свои места. Проверяем работу каждого из режимов, если все в порядке, ставим на место фару, бампер, то есть собираем автомобиль обратно до исходного состояния.

На этом занимательная процедура замены лампочки ближнего света заканчивается. Как мы увидели не все так просто с нашими японскими любимчиками. Иногда стоит значительно потрудиться для того что бы устранить какую то мелочь, например, поменять лампочку.

Зато, теперь мы знаем, как их можно менять, весь процесс работы не должен занять у вас более половины дня. Если у вас есть время заменить ее самостоятельно, лучше всего так и поступить, так как на сервисе с вас сдерут приличную сумму денег, за процесс не стоящий того.

И еще не факт что вам все сделают правильно, так как умельцев хватает.

Замена лампы ближнего света Тойота Королла

Некоторые автовладельцы Toyota Corolla жалуются, что в заводской сборке последней модели автомобиля ближний свет их не устраивает, миньоны светят тускло, не обеспечивая нужной видимости. Проблема эта легко решается. Освещение в фарах Короллы можно легко изменить.

Для этого достаточно только поменять лампочки, в нашем случае ближнего света. В замене также нуждаются перегоревшие миньоны. Процесс этот несложный и занимает от 2-х до 5-и минут, если знать как это делается. Проблема лишь в том, что осветительные приборы располагаются в труднодоступном месте. Но и это решаемо.

Первый способ. Замена ламп изнутри

Итак, меняем лампу ближнего света в машине Тойота Королла. С этой целью из салона открываем капот машины.

Передняя часть капота накрыта пластиковым кожухом (чехлом), что усложняет доступ к внутренним узлам.

Этот чехол обеспечивает в какой-то степени шумоизоляцию, смягчая звуки работающих узлов и закрывающегося капота. Нам необходимо сначала снять этот чехол, а для этого вытаскиваем клипсы.

Клипсы снимаются двумя способами. Либо нажатием на среднюю кнопочку вниз, вследствие чего внутри механизма срабатывает пружина и клипса выскакивает, либо их можно приподнять, подцепив ножиком и потом спокойно вытащить. После того, как Вы вытащили все клипсы, чехол снимается очень легко.

В левой фаре машины Тойота Королла замена светильников намного проще, чем в правой. Для начала лампа ближнего света отсоединяется от источника электропитания, чей штекер с проводкой вставлен непосредственно в цоколь, в котором предусмотрено специальное гнездо. Штекер вынимаете из цоколя движением на себя, не забыв перед этим нажать на защелку, затем саму лампу легким поворотом против часовой стрелки смещаете из своего гнезда и спокойно вынимаете.

Держа за цоколь, достаете из коробки новую и вставляете ее на свое место. Она оснащена направляющими, которые помогут установить ее правильно. Легким поворотом по часовой стрелке до щелчка цоколь миньона фиксируется в гнезде. Подключаете блок питания. И все. Дело сделано. Можете проверить, как работает новая лампа. Горит? Значит, все сделано правильно. Теперь можно устанавливать на место чехол, вставить и зафиксировать клипсы, закрыть капот.

Чтобы заменить ближний свет на правой фаре Тойота Королла, кроме кожуха необходимо снять расширительный бачок двигателя.

Для этого откручиваете 2 болта (потребуется гаечный ключ №10) и вынимаете из машины бачок.

Еще одна помеха на пути к лампе – это горловина омывайки. Она закрывает обзор, гнездо лампы не видно. Но омывайку трогать не следует, поскольку работе она не помешает. Чтобы увидеть гнездо лампы, воспользуйтесь обыкновенным небольшим зеркальцем. Подведите его сбоку и оно покажет Вам, где находится лампа. Далее выполняете те же манипуляции, что и с левой лампой.

После замены устанавливаете расширительный бачок на свое место и закручиваете болты. Также водворяете на место кожух. На всю работу у Вас может уйти не более 5-ти минут.

Второй способ. Замена ламп снаружи

Замена ближнего света на Тойоте Королла может быть осуществлена еще одним способом. Для него Вам потребуется домкрат или яма в гараже, чтобы открутить передний бампер. У машины Тойота Королла низкая посадка и поэтому, чтобы залезть под кузов, машину надо приподнять. Бампер снимается с целью открыть доступ к фарам, а точнее, к креплению фар.

Трубным ключом № 10 выкручиваете болт под фарой и два болта по бокам. Фигурной отверткой вывинчиваете саморез. Вынимая фару, не забудьте о защелке, расположенной около радиаторной решетки. К каждой лампе тянутся провода и они не позволят Вам снять фару без проблем. Нужно вынуть 5 штекеров питания. Для этого необходимо нажать на защелку и просто потянуть штекер на себя.

Фара автомобиля Тойота Королла состоит из 5-ти лампочек, две из которых – лампы ближнего света и дальнего света крупнее остальных. Ближний свет располагается по краю фары. Вынимаем ее из гнезда. Как вытаскивать и вставлять лампу на свое место, смотрите в первой части статьи.

Далее все операции производятся в обратном порядке. Вставляете в цоколи все штекеры, вставляете на свое место фару, вкручиваете болты и саморез. Устанавливаете бампер.

Немного о безопасности

В процессе замены соблюдайте некоторые правила безопасности:

Во время замены не беритесь руками за стекло новой лампы. На нем могут остаться частички жира от Ваших пальцев или масла, которым Вы по неосторожности можете испачкать руки. Тонкое стекло лампы нагревается до очень высоких температур и попавший на него жир легко выведет лампу из строя. Перед установкой желательно протереть ее сухой тряпкой, не оставляющей ворсинок.

Ни в коем случае не работайте под напряжением. Кроме того, что Вас может дернуть током (а это само по себе малоприятно), существует опасность того, что даже перегоревший миньон может разлететься на мелкие кусочки (и такие прецеденты были). И поэтому по возможности работайте в защитных очках.

Не следует экономить на освещении. Такая экономия может дорого стоить. К ним существуют определенные требования:

• Прежде всего, они не должны ослеплять водителей встречных машин. Уважение на дороге – прежде всего.
• должны обеспечивать освещенность дороги на расстояние до 40 метров в полной темноте, при отсутствии внешних источников света.

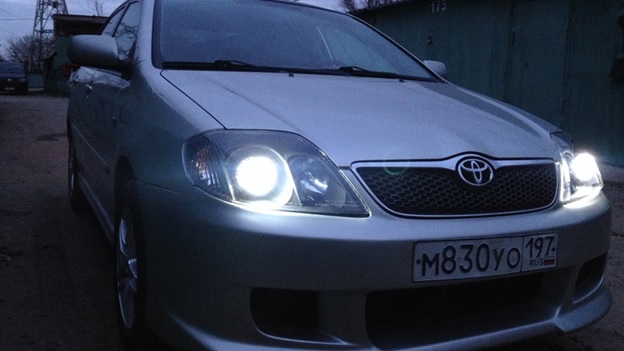

Опытные водители рекомендуют устанавливать в фарах ближнего света на машине Тойота Королла лампочки Koito WHITEBEAM III.

Это галогеновые лампы и производятся они в Японии. При стандартной мощности 55 Вт лампа Които обеспечивает яркость света в полтора-два раза большую, чем к примеру, лампа, содержащая ксенон.

При этом Които не оказывает отрицательного воздействия на фары, поскольку мощность соответствует стандартной мощности для фар.

Производитель данных светильников входит в состав холдинга Toyota Group и ее продукция ориентирована в первую очередь на автомобили Тойота.

Как поменять лампочку ближнего света на Тойота Королла Ссылка на основную публикацию

Toyota Corolla E12 » Blog Archive » Замена ламп

Седан

На нижеследующих рисунках показано, как получить доступ к лампам. При замене ламп убедитесь, что зажигание и соответствующий выключатель выключены. Используйте лампы с мощностью, соответствующей значениям в таблице.

ПРЕДОСТЕРЕЖЕНИЕ

•  Чтобы предохранить себя от ожога, не заменяйте лампы, пока они горячие.

•  Галогенные лампы имеют внутри сжатый газ и требуют специального обращения. Они могут разорваться или разбиться при повреждении их поверхности или при падении. Держите лампу только за ее пластиковый или металлический корпус. Не дотрагивайтесь голыми руками до стеклянной части лампы.

УВЕДОМЛЕНИЕ

Используйте лампы только перечисленных типов.

Внутренние поверхности линз внешних огней, таких как передние фары, могут временно запотеть, когда линзы становятся влажными под дождем или во время мойки автомобиля.

Это не является проблемой, так как запотевание вызвано разностью температур между внешними и внутренними поверхностями линз, подобно тому, как запотевает ветровое стекло во время дождя.

Однако при наличии больших капель воды на внутренней поверхности линзы, или при собирании воды внутри фары, обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому должным образом квалифицированному иоснащенному профессионалу.

Лампы
W(Bt)
Тип

Передние фары (ближний свет)
55
А

Передние фары (дальний свет)
60
В

Передние противо-туманные фары
55
С

Стояночные световые сигналы
5
D

Передние световые сигналы поворота
21
Е

Боковые световые сигналы поворота
5
F

Задние световые сигналы поворота
21
Е

Стоп-сигнал/задние габаритные сигналы
21/5
Н

Световые сигналы заднего хода
21
G

Задняя противо-туманная фара
21
G

Высоко установленный стоп-сигнал
16
D

Освещение номерного знака
5
D

Внутреннее освещение
8
H

Персональное освещение
8
G

Освещение вещевого ящика
1,2
D

Освещение багажника
3,8
G

А: Галогенные лампы Н7

В: Галогенные лампы НВЗ

С: Галогенные лампы Н11

D: Лампы с клиновидным основанием (прозрачные)

Е: Одноцокольные лампы (желтые)

F: Лампы с клиновидным основанием (желтые)

G: Двухцокольные лампы

Н: Одноцокольные лампы (прозрачные)

—Передние фары (ближний свет)

1. Отсоедините разъем. Снимите резиновую крышку. Если разъем тугой, покачайте его.

2. Освободите фиксирующую пружину лампы и выньте лампу вместе с патроном. Установите новую лампу в патрон и верните фиксирующую пружину лампы в исходное положение.

Для установки лампы совместите ушки лампы с прорезями в установочном отверстии.

3. Установите резиновую крышку, как показано на рисунке, и плотно приложите ее к выступу корпуса фары. Затем подсоедините разъем.

Убедитесь, что резиновая крышка плотно прилегает к основанию лампы и монтажной поверхности.

Регулировка фар не является необходимой после замены лампы. При необходимости регулировки обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому должным образом квалифицированному и оснащенному профессионалу.

—Передние фары (дальний свет)

1.      ЛЕВАЯ ПЕРЕДНЯЯ ФАРА: Снимите зажим и переместите трубку воздухоочистителя. Снимайте и устанавливайте зажим крышки, как показано на следующей иллюстрации.

Удаление зажима

2. Отсоедините разъем, нажимая на фиксатор.

Если разъем тугой, покачайте его.

3. Поверните лампу против часовой стрелки и снимите ее.

Установка зажима

4. Установите новую лампу в установочное отверстие, поворачивая по часовой стрелке.

Регулировка фар не является необходимой после замены лампы. При необходимости регулировки обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому должным образом квалифицированному и оснащенному профессионалу.

—Передние противотуманные фары

1. Удалите болт с помощью отвертки с крестообразной головкой и снимите зажим.

Снимайте и устанавливайте зажим крышки, как показано на следующей иллюстрации.

Удаление зажима

Установка зажима

2. Отсоедините   разъем,   нажимая   на фиксатор.

Если разъем тугой, покачайте его.

3. Поверните лампу против часовой стрелки и снимите ее.

4. Установите новую лампу в установочное отверстие, поворачивая по часовой стрелке.

— Стояночные световые сигналы

— Передние световые сигналы поворота

— Боковые световые сигналы поворота (тип А)

— Боковые световые сигналы поворота (тип В)

— Задний световой сигнал поворота, стоп-сигнал/задний габаритный сигнал, световой сигнал заднего хода и задняя противотуманная фара

а: Задняя противотуманная фара Ь: Задний световой сигнал поворота

с: Световой сигнал заднего хода

d: Стоп-сигнал/задний габаритный сигнал

— Высоко установленный стоп-сигнал

— Освещение номерного знака

Замена ламп (хэтчбек)—

На нижеследующих рисунках показано, как получить доступ к лампам. При замене ламп убедитесь, что зажигание и соответствующий выключатель выключены. Используйте лампы с мощностью, соответствующей значениям в таблице.

ПРЕДОСТЕРЕЖЕНИЕ

•  Чтобы предохранить себя от ожога, не

заменяйте лампы, пока они горячие.

•  Галогенные лампыимеют   внутри сжатый газ и требуют специального обращения. Они могут разорваться или разбиться при повреждении их поверхности или при падении. Держите лампу только за ее пластиковый или металлический корпус. Не дотрагивайтесь голыми руками до стеклянной части лампы.

УВЕДОМЛЕНИЕ

Используйте лампы только перечисленных Типов.

Внутренние поверхности линз внешних огней, таких как передние фары, могут временно запотеть, когда линзы становятся влажными под дождем или во время мойки автомобиля.

Это не является проблемой, так как запотевание вызвано разностью температур между внешними и внутренними поверхностями линз, подобно тому, как запотевает ветровое стекло во время дождя.

Однако при наличии больших капель воды на внутренней поверхности линзы, или при собирании воды внутри фары, обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому должным образом квалифицированному и оснащенному профессионалу.

Лампы
W(Bt)
Тип

Передние фары (ближний свет)
55
А

Передние фары (дальний свет)
55
А

Передние противо-туманные фары
55
В

Стояночные световые сигналы
5
С

Передние световые сигналы поворота
21
D

Боковые световые сигналы поворота
5
Е

Задние световые сигналы поворота
21
F

Стоп-сигнал/задние габаритные сигналы
21/5
F

Световые сигналы заднего хода
21
F

Задняя противо-туманная фара
21
F

Высоко установленный стоп-сигнал
16
С

Освещение номерного знака
5
С

Внутреннее освещение
8
G

Персональное освещение (без люка)
8
F

Персональное освещение (с люком)
5
F

Освещение вещевого ящика
1,2
С

Освещение багажного отделения
5
G

А: Галогенные лампы Н7

В: Галогенные лампы Н11

С: Лампы с клиновидным основанием

(прозрачные) D: Одноцокольные лампы (желтые)

Е: Лампы с клиновидным основанием (желтые)

F: Одноцокольные лампы (прозрачные)

G: Двухцокольные лампы

—Передние фары (ближний свет)

1. Освободите удерживающие пружины задней крышки и снимите заднюю крышку.

2. Отсоедините разъем. Если разъем тугой, покачайте его.

3. Освободите фиксирующую пружину лампы и выньте лампу. Установите новую лампу и верните фиксирующую пружину лампы в исходное положение.

Регулировка фар не является необходимой после замены лампы. При необходимости регулировки обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому должным образом квалифицированному и оснащенному профессионалу.

—Передние фары (дальний свет)

1. Удалите болт с помощью отвертки с крестообразной головкой и снимите зажим. Снимайте и устанавливайте зажим крышки, как показано на следующей иллюстрации.

Удаление зажима

Установка зажима

ЛЕВАЯ ПЕРЕДНЯЯ ФАРА: Снимите зажим и переместите трубку воздухоочистителя.

Снимайте и устанавливайте зажим крышки, как показано на иллюстрации выше.

2. Снимите резиновую крышку.

3. Отсоедините разъем.

Если разъем тугой, покачайте его.

4. Освободите фиксирующую пружину лампы и выньте лампу вместе с патроном.

Установите новую лампу в патрон и верните фиксирующую пружину лампы в исходное положение.

Регулировка фар не является необходимой после замены лампы. При необходимости регулировки обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому должным образом квалифицированному и оснащенному профессионалу.

— Передние противотуманные фары

1. Удалите болт с помощью отвертки с крестообразной головкой.

2. Отсоедините разъем, нажимая на фиксатор. Если разъем тугой, покачайте его.

3. Поверните лампу против часовой стрелки и снимитеее.

4. Установите новую лампу в установочное отверстие, поворачивая по часовой стрелке.

—Стояночные световые сигналы

1. Освободите удерживающие пружины задней крышки и снимите заднюю крышку.

2.      Выньте лампу вместе с патроном.

—Передние световые сигналы поворота

—Боковые световые сигналы поворота (тип А)

—Боковые световые сигналы поворота (тип В)

—Задний световой сигнал поворота, стоп-сигнал/задний габаритный сигнал, световой сигнал заднего хода и задняя противотуманная фара

а: Задний световой сигнал поворота

б: Задняя противотуманная фара

с: Световой сигнал заднего хода

d: Стоп-сигнал/задний габаритный сигнал

—Высоко установленный стоп-сигнал

—Освещение номерного знака

Замена ламп и фар Toyota Corolla

Замена ламп и фар Toyota Corolla

Как известно, автомобильные лампочки перегорают с промежутком в каждые два года, но их замена вполне реальна, если полагаться на самого себя.

При работе с фарами ближнего и дальнего света нужно быть осторожными, так как стеклянные галогеновые лампы нельзя трогать руками из-за того, что они очень быстро нагреваются, а следы от Ваших прикосновений могут вывести товар из строя, но если уж и дотронулись, то необходимо сразу же протереть тряпкой, смоченной спиртом.

Так вот, при замене ламп необходимо убедиться в том, что соответствующий выключатель не активен, так же, как и зажигание, после чего можно переходить к самому процессу работы.

Замена фар ближнего света

Для замены передних фар ближнего света необходимо сделать следующее:

Необходимо отсоединить разъём и снять крышку аккумуляторной батареи, если туго снимается, попробуйте покачать его.

Далее нужно отсоединить провод от клеммы, ослабить фиксирующую лампу пружину и вынуть лампу на пару с патроном. Потом берёте новую лампочку и устанавливаете её в патрон, возвращая пружину в своё исходное положение. Чтобы установить лампу Вам потребуется совместить её ушки с прорезями в отверстиях.

Всё необходимо делать, не дотрагиваясь до стекла фар. После всего этого переходим к установке резиновой крышки фары, присоединяем разъём и убеждаемся в плотности прилегания крышки к основам монтажной поверхности.

Замена фар дальнего света

Для замены передних фар дальнего света требуется:

Для левой фары: нужно снять зажим и переместить в другое место трубку воздухоочистителя.

Нажмите на фиксатор, чтобы отсоединить разъём, при необходимости покачайте его.

Далее, крутите лампу против часовой стрелки, после чего снимите её.

Теперь можно перейти к установке лампы, а специальное для этого отверстие, крутя её по часовой стрелке.

Замена лампы поворотника

Для того, что бы заменить лампу переднего указателя поворота необходимо:

Отсоединить провод от аккумуляторной батареи (клеммы) и вытащить патрон с лампой из середины корпуса указателя поворотов, делать это необходимо поворачивая патрон против часовой стрелки.

Дальше нужно нажать на лампу, повернув её уже по часовой стрелке, после чего вынуть из патрона.

В конечном итоге остаётся лишь вставить новую лампу, поворачивая по часовой стрелке до конца, и зафиксировать.

Противотуманные фары необходимы автомобилю чтобы освещать дорогу во время тумана, светят горизонтальным лучом над дорогой, отображаются белым или светло-жёлтым цветом.

Замена противотуманных ламп

Для замены ламы противотуманной фары нужно:

Отсоединить провод от клеммы, как описывалось раньше, взять отвёртку и отжать два фиксатора в необходимых местах, после чего снять решётку с буфера.

Далее необходимо открутить винты крепления фары, делая это, обращайте внимание на самый верхний винт слева, он крепит датчик температуры воздуха.

Теперь нужно вынуть фару и снять заглушку.

Следующим шагом будет отсоединение наконечника провода, после чего выведение фиксатора из крючков в фаре.

Далее необходимо повернуть фиксатор и вынуть лампу с проводом.

Вставьте новую купленную лампочку, не дотрагиваясь до её колбы пальцами, во избежание дальнейшего её выхода из строя.

И вот почти конец, нужно повернуть фиксатор обратно на место и присоединить к колодке с проводом, после чего установить заглушку.

В последний шаг нужно включить установку противотуманного фонаря, а так же вентиляционную решётку на их законное место.

Итак, заменять фары всё-таки иногда следует, тем более Вы сами заметите, когда пришло время для этой работы.

Внутренняя поверхность передних фар может иногда запотевать, но это происходит по причине разности температур между двумя поверхностями линз, в основном такое наблюдается после дождя или мойки автомобиля.

Но когда Вы видите большие капли воды внутри поверхностей линзы, это означает, что их пора менять и как можно скорее, в противном случае лампы просто выйдут из строя.

Замена ламп задней фары

Как заменить лампы заднего фонаря:

Как обычно отсоединяем провод от клеммы и открываем крышку багажника.

Снимаем крышку, которая закрывает доступ к фонарю, с обивки багажника.

Далее необходимо открутить крепления, после чего вынуть держатель лампы из самого корпуса фонаря.

Теперь, нажимая на старую лампу, поворачиваем её против часовой стрелки и вытаскиваем.

Далее вставляем новую лампу и фиксируем её в держателе, крутя по часовой стрелке до самого конца.

В конечном итоге необходимо установить и закрепить держатель в фаре, после чего присоединить крышку на место обивки.

Замена ламп салона

Что касается лампочек, освещающих салон, заменить их так же не составит никакого труда:

Вам понадобиться маленькая отвёртка, при помощи которой можно снять рассеиватель света. Потом достаньте лампочку, поддев её отвёрткой, но будьте осторожны, делайте это по краям лампы, чтобы не треснуло и не лопнуло стекло.

После проделанной работы просто вставляете на место старой лампочки новую и пользуетесь ею ещё очень длительное время.

Никакая из вышеперечисленных процедур замены фар и ламп не займёт у Вас много времени, зато принесёт свои плоды. Совсем не обязательно для этого обращаться в дорогостоящие салоны, когда всё это можно сделать быстро и самостоятельно. Главное иметь желание и чётко следовать инструкциям, тогда замена этих деталей произойдёт быстро и безукоризненно.

Читайте также

Как улучшить свет фар

Об исправности и эффективном функционировании автомобильных фар написано достаточно много, однако безопасность движения – категория чрезвычайно важная, и, следовательно, требующая усиленного и постоянного внимания.

Именно поэтому подавляющее большинство автолюбителей предъявляют повышенные требования к работе этих важных приборов.

И не последнее по важности место в этих требованиях занимает вопрос качества светового луча, генерируемого фарами.

Эксплуатация автомобиля в условиях современных отечественных дорог оказывает значительное влияние на техническое состояние фар. Решение проблемы, ухудшающий свет фар, лежит в плоскости понимания причин, приводящих к этому.

1.Причины, влияющие на качество света фар

Вот несколько основных причин, снижающих эффективность освещения, а также способы их устранения.

1.1 Конструктивные недостатки

Причиной формирования светового луча недостаточной силы и интенсивности нередко служат небольшие размеры отражателей. В последнее время конструкторами эффективность функционирования фары нередко приносится в жертву супермодному дизайну.

В качестве решения данной проблемы специалисты предлагают замену существующих ламп на лампы накаливания, обладающие улучшенной светоотдачей.

Кроме того, возможно проведение небольшой модернизации фары, предполагающее установку газоразрядных (ксеноновых) ламп.

1.2 Отражатель фары

Данная проблема характерна для автомобилей с большим пробегом, у которых в силу солидного возраста происходит отслаивание отражающей поверхности от металлического корпуса, что существенно ухудшает отражающие свойства изделия. Оптимальным решением является замена блок-фары на новую.

1.3 Матовость

Попадание камней и песка, образующее микроскопические повреждения на пластиковых колпаках фар, – обыденное явление в условиях непростых российских дорог. И от него не застрахованы ни новые, ни видавшие виды автомобили.

Основное негативное последствие данного явления – потеря способности пропуска направленных лучей света, или «матовость». Решается проблема двумя способами: полировкой стекла или его заменой (заменой блок-фары).

В качестве предохранительных средств нередко используют специальную защитную пленку.

1.4 Лампы

Нередки случаи установки некачественных ламп, качество света которых изначально не соответствует предъявляемым требованиям или значительно ухудшается в течение непродолжительного срока эксплуатации. Признаком такой лампы служит образование черного налета на ее колбе. Решение в данном случае вполне очевидно – установка новой лампы, имеющей улучшенную светоотдачу, или ксенона.

1.5 Выпадение конденсата

Попадание влаги внутрь конструкции блок-фары и ее последующее выпадение в виде конденсата существенно снижают эффективность освещения дорожного полотна. Нередко фара под воздействием конденсата подвергается деформации. Поэтому единственно верным решением проблемы является замена фары.

2.Как улучшить ближний свет фар?

Низкий уровень эффективности ближнего света рано или поздно ставит перед автолюбителем вопрос: «Как улучшить ближний свет фар?».

Однозначного ответа на этот вопрос не существует, поэтому предлагаем унифицированный ответ-инструкцию, способный помочь в решении данной проблемы.

В качестве материального обеспечения необходимо вам могут понадобиться остекление и отражатель фары, специальный автогерметик, а также стенд, используемый в процессе регулировки фар.

Теперь рассмотрим сам процесс:

• Подготовительные мероприятия включают в себя тщательную очистку (с мытьем) поверхности фар. Кстати, одним из способов, позволяющих улучшить качество светового луча, является установка омывателей фар.
• Осмотреть поверхность фары на предмет обнаружения трещин и сколов, оказывающих существенное влияние на правильность формирования светового пучка. При их (трещин) выявлении стекло фары подлежит замене. Особое внимание при этом необходимо обратить на идентичность заменяемого стекла. Итак, мероприятия по замене:

– демонтаж блок-фары;

– очистка от грязи и пыли;

– нагрев фары посредством фена, обуславливающий размягчение герметика;

– снятие поврежденного остекления;

– удаление остатков герметика;

– нанесение слоя свежего герметика на соединяемые элементы;

– соединение деталей и плотное прижатие их друг к другу;

– удаление остатков герметика.

• Проверить лампы. В том случае, когда формирование лучей дальнего и ближнего света выполняется разными лампами, неплохой эффект дает замена штатных ламп на галогенные (ксеноновые).
• Проверить техническое состояние отражателя на предмет отслоений или потемнений отражающего слоя, сказывающихся на уровне яркости светового луча. В случае обнаружения указанных дефектов, отражатель необходимо заменить. Процесс разборки (сборки) фары для осуществления демонтажа (монтажа) отражателя аналогичен описанному выше.
• Отрегулируйте ближний свет фар, используя специальный стенд, поскольку неправильно установленные фары радикально влияют на качество освещения дорожного полотна.

3.Улучшение света автомобильных фар путем замены штатных элементов

Еще одним способом кардинально улучшить качество света, в том числе и ближнего, автомобильных фар служит замена штатных оптических приборов на устройства, обладающие повышенным уровнем функциональности.

3.1 Фары типа «Хрусталь»

Конструктивной особенностью автомобильных фар данного типа является принцип формирования светового пучка. Взамен традиционного рассеивателя в них использованы небольшой экран и отражатель, имеющий специальную форму.

Эта конструкция позволяет формировать световой луч большого объема в совокупности с максимально широким диапазоном распределения.

А это, в свою очередь, создает более мощное освещение дорожного полотна, увеличивая степень безопасности движения.

3.2 Ксеноновые фары

Привлекательность ксеноновых фар заключается в том, что процесс улучшения головного света транспортного средства с их участием предусматривает возможность их монтажа не только в штатные оптические приборы, но и в противотуманные фары.

Конструктивная особенность ксеноновых фар состоит в использовании в качестве источника света электрической дуги, возникающей между электродами лампы, колба которой заполняется ксеноном.

Яркость генерируемого светового потока при этом возрастает почти в два раза, в сравнении с яркостью галогенных ламп.

    Логичным выводом из вышесказанного становится утверждение о большей эффективности ксенонового источника света при освещении дорожного полотна.

Еще одним немаловажным преимуществом ксеноновых фар, служит отличный от других спектральный состав светового луча, позволяющий водителю различать объекты, находящиеся не только на дороге, но и на ее обочине (дорожные знаки, ограждения, остановки и т.д.

) на достаточно большом расстоянии.

Ксеноновыми фарами не создается эффект «световой стены» при их использовании в условиях ограниченной видимости (дождь, туман, снег), а «цветовая температура» ксенонового светового луча близка к аналогичной характеристике дневного света.

Срок эксплуатации ксеноновых ламп значительно дольше (в 4-5 раз) нежели срок службы «галогенок», они потребляют немного энергии и почти не греются. Стоимость переоборудования невысока, что обуславливается возможностью использования штатной оптики и посадочных мест.

В заключение, резюмируя вышесказанное, отметим, что выбор способа улучшения света фар целиком и полностью зависит от пожеланий конкретного автолюбителя и его материальных возможностей.

TOYOTA COROLLA

Для замены лампы указателя поворота выполните следующие операции.

ПРИМЕЧАНИЯ

Показана замена ламп левой блок-фары. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично.

Рисунок 1

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Рисунок 2

2. Сожмите фиксатор…

Рисунок 3

3. …и отсоедините от патрона лампы указателя поворота колодку жгута проводов.

Рисунок 4

4. Поверните патрон лампы указателя поворота против часовой стрелки…

Рисунок 5

5. …и извлеките его из блок-фары.

Рисунок 6

6. Извлеките из патрона бесцокольную лампу.

7. Установите новую лампу в патрон, а патрон в блок-фару.

Для замены лампы габаритного огня выполните следующие операции.

Рисунок 7

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Рисунок 8

2. Сожмите фиксатор…

Рисунок 9

3. …и отсоедините от патрона лампы габаритного огня колодку жгута проводов.

Рисунок 10

4. Поверните патрон лампы габаритного огня против часовой стрелки…

Рисунок 11

5. …и извлеките его из блок-фары.

Рисунок 12

6. Извлеките из патрона бесцокольную лампу.

7. Установите новую лампу в патрон, а патрон в блок-фару.

Для замены лампы ближнего света выполните следующие операции.

Рисунок 13

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Рисунок 14

2. Сожмите фиксатор…

Рисунок 15

3. …и отсоедините от лампы ближнего света колодку жгута проводов.

Рисунок 16

4. Поверните цоколь лампы ближнего света против часовой стрелки…

Рисунок 17

5. …и извлеките лампу из блок-фары.

ПРЕДУПРЕЖДЕНИЕ

Не касайтесь пальцами колбы лампы, так как галогеновые лампы сильно нагреваются и пятна жира вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.

6. Установите новую лампу ближнего света в блок-фару и подсоедините колодку жгута проводов.

Для замены лампы дальнего света выполните следующие операции.

Рисунок 18

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Рисунок 19

2. Сожмите фиксатор…

Рисунок 20

3. …и отсоедините от лампы дальнего света колодку жгута проводов.

Рисунок 21

4. Поверните цоколь лампы дальнего света против часовой стрелки…

Рисунок 22

5. …и извлеките лампу из блок-фары.

ПРЕДУПРЕЖДЕНИЕ

Не касайтесь пальцами колб лампы дальнего света, так как галогеновые лампы сильно нагреваются и пятна жира вызовут потемнение колб. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.

6. Установите новую лампу дальнего света в блок-фару и подсоедините колодку жгута проводов.

Замена ламп боковых фонарей указателей поворота на автомобиле Toyota Corolla не предусмотрена, в случае перегорания лампы необходимо заменить фонарь в сборе (см. «Замена бокового фонаря указателя поворота»).

Для замены лампы заднего указателя поворота или лампы стоп-сигнала и заднего габаритного огня выполните следующие операции.

Рисунок 23

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Рисунок 24

2. Отогните фиксаторы…

Рисунок 25

3. …и снимите крышку технологического отверстия обивки багажника.

Рисунок 26

4. Поверните против часовой стрелки патрон лампы, которую требуется заменить…

Рисунок 27

5. …и извлеките его из корпуса фонаря.

Рисунок 28

6. Извлеките из патрона бесцокольную лампу.

7. Установите новую лампу в порядке, обратном снятию.

Для замены ламп света заднего хода или заднего противотуманного фонаря выполните следующие операции.

Рисунок 29

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Рисунок 30

2. Подденьте отверткой…

Рисунок 31

3. …и снимите крышку технологического отверстия крышки багажника.

Рисунок 32

4. Сожмите фиксатор и отсоедините от лампы колодку жгута проводов.

Рисунок 33

5. Поверните патрон лампы против часовой стрелки…

Рисунок 34

6. …и извлеките его из корпуса фонаря.

Рисунок 35

7. Извлеките бесцокольную лампу из патрона.

8. Установите новую лампу в порядке, обратном снятию.

Для замены лампы в противотуманной фаре выполните следующие операции.

Рисунок 36

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Рисунок 37

2. Снимите передний подкрылок (см. «Снятие и установка брызговиков колес и подкрылков»).

3. Сожмите фиксатор и отсоедините от лампы противотуманной фары колодку жгута проводов.

4. Поверните цоколь лампы против часовой стрелки и извлеките лампу из фары.

5. Установите новую лампу в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции.

Рисунок 38

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Рисунок 39

2. Снимите обивку крышки багажника (см. «Снятие и установка обивки крышки багажника»).

Рисунок 40

3. Сожмите фиксатор…

Рисунок 41

4. …и отсоедините колодку жгута проводов от лампы.

Рисунок 42

5. Поверните патрон лампы фонаря освещения номерного знака против часовой стрелки…

Рисунок 43

6. …и извлеките его из корпуса фонаря.

7. Извлеките бесцокольную лампу из патрона.

8. Установите новую лампу в порядке, обратном снятию.

9. Аналогично замените лампу во втором фонаре освещения номерного знака.

Для замены лампы в плафоне индивидуального освещения мест водителя и переднего пассажира выполните следующие операции.

Рисунок 44

1. Подденьте отверткой…

Рисунок 45

2. …и снимите рассеиватель плафона индивидуального освещения мест водителя и переднего пассажира, преодолевая усилие фиксаторов.

Рисунок 46

3. Извлеките бесцокольную лампу из патрона.

4. Вставьте новую лампу.

5. Установите на место рассеиватель.

Для замены лампы в плафоне общего освещения салона выполните следующие операции.

Рисунок 47

1. Подденьте отверткой…

Рисунок 48

2. …и снимите рассеиватель плафона общего освещения салона, преодолевая усилие четырех фиксаторов.

Рисунок 49

3. Извлеките лампу из пружинных контактов.

Рисунок 50

4. Вставьте новую лампу.

5. Установите рассеиватель на место.

Для замены лампы в плафоне подсветки косметического зеркала выполните следующие операции.

Рисунок 51

1. Подденьте отверткой…

Рисунок 52

2. …и извлеките плафон подсветки косметического зеркала из отверстия в обивке.

Рисунок 53

3. Извлеките из патрона бесцокольную лампу.

4. Вставьте новую лампу.

5. Установите плафон на место.
