Замена ремня грм: через сколько тысяч километров и как часто нужно менять, инструкция с фото и видео как правильно поменять ремешок

Как правильно заменить ремень ГРМ и на каком пробеге

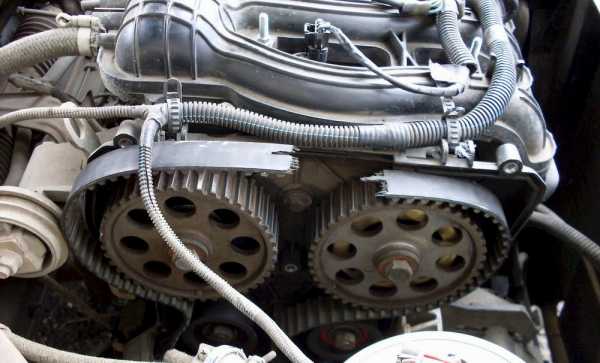

Для каждой машины периодичность замены ремня ГРМ разная, о чём можно узнать в технической документации автомобиля. В среднем меняют ремень после пробега 50000 км. Если применяются ремни ГРМ с усиленным металлическим кордом, то их срок службы на 30% дольше обычного.

Километраж, при котором необходимо заменить ремень ГРМ представлен в таблице:

Состояния автомобиля
Иностранного производства
Отечественного производства

Новый
70-80 тыс. км
65 тыс. км

С пробегом
60-70 тыс. км
50 тыс. км

Как самостоятельно определить, что ремень пора менять?

Когда неизвестен срок прошлой замены ремня газораспределительного механизма, следует осмотреть эту деталь на предмет износа.

Признаки, указывающие на необходимость замены ремня:

• протекание масла;
• повреждённая поверхность расходника;
• наличие выпуклости и неравномерного износа;
• изношенные зубцы;
• трещины по всей длине ремня;
• выемки на зубцах после пуска мотора.

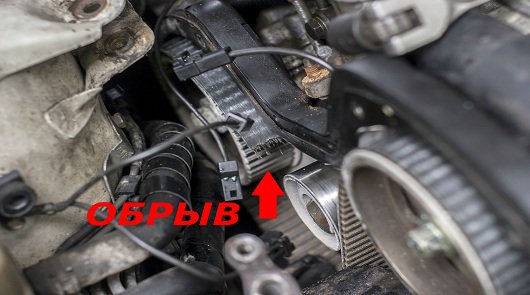

Последствия обрыва ремня ГРМ

Для бензиновых моторов могут следующие последствия после обрыва ремня:

Выход из строя всех элементов мотора.

Газораспределительный механизм может быть непригоден даже к ремонту. Это может быть вызвано сильным ударом поршней, после чего деформируется головка ГРМ.

Повреждение блока цилиндров. Пришедшие в негодность поршневые кольца наносят вред зеркальной поверхности камеры сгорания.

В дизельных двигателях обрыв ремня ГРМ часто приводит к таким последствиям:

• повреждению подшипников распределительного вала;
• деформации шатунов поршней;
• поломке впускных клапанов.

Каналом «Программа Автомобиль» сняты последствия обрыва ремешка газораспределительного механизма.

Рекомендации по выбору нового ремня ГРМ

При выборе ремешка необходимо учитывать следующие рекомендации:

Не стоит обращать внимание на дешёвый товар. При эксплуатации некачественной или неоригинальной детали ремонт двигателя обойдётся в несколько раз дороже.

Ремень должен быть эластичный, а его поверхность должна быть гладкой и без наплавов резины.

Артикул изделия, количество зубьев и длина должны соответствовать старому ремешку.

Лучше отдавать предпочтение таким производителям ремней ГРМ: Contitech, Bosch, Dayco или Gates.

Замена ремня ГРМ

Замена ремня ГРМ включает в себя несколько этапов:

Выбор необходимых инструментов.

Подготовительные работы.

Демонтаж старого ремня.

Установку нового ремня ГРМ.

Выбор необходимых инструментов

Для производства работ по замене ремешка ГРМ необходимо иметь такие инструменты:

• регулировочный ключ для натяжения ремня;
• рожковые ключи;
• набор шестигранных бит;
• домкрат автомобильный;
• монтажную лопатку или большую отвёртку.

Набор битСпец ключ для ролика ГРММонтажная лопаткаНабор рожковых ключей

Подготовительные работы

Прежде чем поменять ремень ГРМ надо:

Автомобиль установить на ровную площадку в гараже или на эстакаде.

Включить ручной тормоз и поставить противооткатные упоры под колёса.

Рычаг переключения передач зафиксировать в нейтральном положении.

Отключить клемму аккумулятора.

Демонтаж старого ремня

Снятие старого ремня газораспределительного механизма производится по следующему алгоритму:

Для начала снимается защитный кожух ременной передачи с помощью шестигранных бит.

Отключается цепь питания с датчика коленвала.

Рожковым ключом на 17 производится снятие шкива генератора.

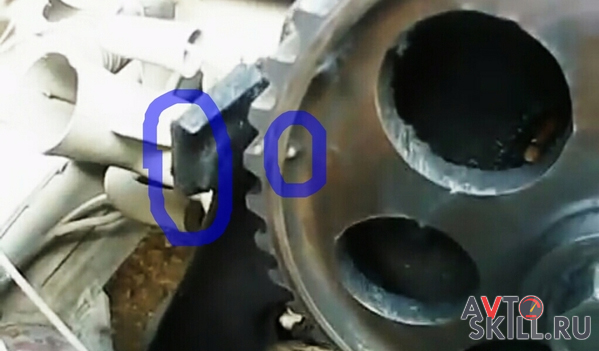

Проворачиванием распредвала выставляется положение валов по меткам (на приводе газораспределительного механизма нанесены метки, которые должны совпадать со шкивами).

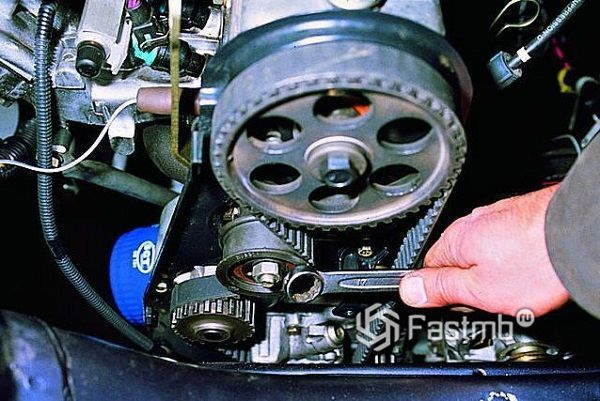

Далее необходимо ослабить натяжной ролик с помощью специального ключа и зафиксировать маховик мощной отвёрткой или монтажной лопаткой. Маховик также должен стоять по метке.

Аккуратно снимается ремень и проверяется натяжной ролик на предмет пригодности.

Установка меток ремня ГРМ перед заменойОслабление натяжного роликаДемонтаж ремешка

Установка нового ремня ГРМ

Установка ремня своими руками производится в следующем порядке:

Устанавливается новый натяжной ролик.

На коленчатый и распределительный вал натягивается новый ремень, не сбивая метки.

Производится натяжка ремня так, чтобы он мог прокрутиться не более 90 градусов.

Вручную прокручивается привод ГРМ по часовой стрелке.

Повторно сверяются метки.

Извлекается отвёртка или лопатка с маховика.

Производится установка кожуха ГРМ.

Подключаются клеммы к АКБ.

Запускается мотор.

Обязательно ли менять помпу при замене ремня ГРМ?

По мнению специалистов, не обязательно вместе с заменой ремня ГРМ менять помпу.

Ее срок эксплуатации больше на 50% чем у ремня ГРМ, поэтому насос меняется в двух случаях:

• с каждой второй заменой ремня;
• когда есть подозрения на неправильную работу помпы.

Сколько стоит ремень ГРМ?

Сравнительная таблица стоимости расходника ГРМ представлена в таблице:

Наименование
Цена, руб.

1 Bosch
от 670 руб.

2 Gates
от 480 руб.

3 Dayco
от 530 руб.

Цены актуальны для трёх регионов: Москва, Челябинск, Краснодар.

Видео

На видео от канала «Техно-056» подробно показана замена ремня ГРМ.

 Загрузка …

Замена ремня ГРМ: 10 моментов, которые нужно знать, когда и как менять?

Основным предназначением данной детали является передача крутящего момента с распредвала на автомобильный коленвал. Он обеспечивает синхронное вращение, которое так важно для оптимальной работы всего газораспределительного механизма.

Исправность и нормальная работа ремня очень важны для автомобильных двигателей, у которых поршни находятся с клапанами в одном блоке.

Несмотря на то, что клапаны находятся в одном месте с поршнями, данные детали не встречаются как раз благодаря ремню ГРМ.

Как только ремень обрывается, он начинает биться в открытый клапан, постепенно сгибая его, а также клинит поршень. Если не осуществить замену, двигатель потребует серьезных ремонтных работ.

Причины выхода из строя ремня ГРМ

Причиной выхода ремня из строя может являться не только износ. Довольно часто встречаются ситуации, когда и совершенно новый ремень за относительно короткий срок изнашивается и рвется. Причин для этого может быть несколько.

В большинстве случаев причиной для быстрого износа ремня является помпа. В ней находятся подшипники и не по центру шкива, а немного смещены в сторону. Именно их износ через определенное время приводит к перекосу оси помпы, что автоматически вызывает перекашивание шкива, и последующее сползание ремня ГРМ. Также причиной может стать установка новой помпы. Если место было изначально не очень хорошо защищено, если есть небольшие остатки грязи или смазки, это может привести к существенным смещениям.

Серьезная изношенность направляющего и натяжного ролика.

Протечка машинного масла из сальника распределительного вала.

Износ зубьев, вызванный шестерней коленчатого и распределительного валов. Признаком подобной проблемы является появление отслаивающихся зубцов на ремне.

Самой распространенной причиной износа ремня является сильная затяжка механизма или его ослабление. Это очень часто происходит после самостоятельной замены детали. Именно по этой причине так важно знать не только через сколько менять ремень ГРМ, но также как правильно это сделать, если не планируется обращение в автосервис.

Срок службы и периодичность замены ремня ГРМ

Многих водителей интересует периодичность замены ремня ГРМ. Данный процесс напрямую зависит от износа детали, от времени эксплуатации транспортного средства.

У каждого авто в инструкции установлен пробег, после которого нужно проводить замену. Периодичность прямо зависит от марки авто. Если это иномарка, до замены должно пройти 120 тысяч км, у российских авто пробег составляет 60 тысяч.

Решая вопрос, когда менять ремень ГРМ, не стоит ждать полного пробега, желательно осуществить данный процесс, отняв от установленной нормы около 15%. Если же время крайней замены неизвестно, нужно время от времени проверять деталь на предмет износа.

Порядок смены ремня ГРМ

Производители рекомендуют одновременно с зубчатым ремнем производить замену роликов с натяжителями, а еще лучше, если будет заменена и помпа.

Довольно часто можно встретить полноценные комплекты для замены, в которые входит ремень с роликами. Трудовые и временные затраты на замену каждой детали примерно одинаковые, но так как не всегда удается понять уровень износа каждого, разумнее всего заменить все одновременно.

Дополнительно рекомендуем прочитать статью нашего специалист, в которой подробно рассказывается о процедуре замены цепи ГРМ.

Необходимые инструменты для замены ремня ГРМ

Перед проведением замены обязательно нужно подготовить специальные инструменты. Среди самых основных из них можно отметить:

• шестигранник «пятёрка»;
• комплект рожковых ключей;
• баллонный ключ;
• специальный регулировочный ключ для ролика натяжителя;
• домкрат;
• большая отвёртка, также подойдет монтажка.

К подготовительным работам можно отнести не только приготовление инструментов, но и определенные манипуляции с самим автомобилем. Машина ставится на ровную поверхность и фиксируется специальными упорами под колесами. Обязательно нужно затянуть ручник, поднять капот, отсоединить минусовую клемму аккумулятора, а также снять крышку двигателя.

Давайте, разберем сам процесс, как производится замена ремня ГРМ.

Снятие ремня ГРМ

Прежде чем установить новый ремень, необходимо обязательно снять изношенный. Для этого производится следующая последовательность действий:

Снимается ремень генератора. В некоторых ситуациях, чтобы добраться до ремня ГРМ, требуется снять поликлиновый ремень. Все гайки ослабляются, при необходимости нужно оттолкнуть генератор для устранения натяжения и последующего снятия ремня.

Для получения доступа к ремню убираются такие дополнительные детали, как насос усиленного рулевого управления, компрессор, генератор. При этом не нужно снимать фитинги под давлением компрессора. Достаточно просто их отвинтить и немного сдвинуть в сторону, не затрагивая давление всей системы.

Если присутствует крышка распределителя, ее нужно снять. Для этой цели потребуется разомкнуть фиксаторы и убрать крепежные винты.

Выравнивание основных установочных меток. Посредством торцевого или гаечного ключа для болтов коленчатого вала, двигатель нужно проворачивать, пока метка шкива не совпадет с нулевой отметкой. На данном этапе нужно проверить, чтобы ротор распределителя совпал с указателем, присутствующим на корпусе распределителя. Это своеобразное сообщение о том, что ротор готов к зажиганию цилиндра. Если подобного совпадения нет, потребуется выполнить еще один полноценный оборот.

Важно проверить необходимость снятия шкива виброгасителя, что может потребоваться для снятия крышки ремня привода. Очень часто крышка перекрывает некоторую часть коленчатого вала, и шкив не дает снять её. При обратной сборке потребуется вернуть некоторое дополнительное уплотнение.

Откручиваются болты и винты, которые удерживают крышку ремня ГРМ, и она снимается с двигателя. Здесь снимаются все компоненты и ремни вспомогательных агрегатов, которые могут помешать снятию крышки. Перечень подобных компонентов прямо зависит от модели транспортного средства, потому в данном случае стоит использовать специальное руководство по обслуживанию.

Проверяется точность совмещения установочных меток распределительного и коленчатого вала. Основная масса двигателей имеет специальную пунктирную линию на шкивах. Ее нужно выровнять по специальным метка на блоке или на головке цилиндра. Если старый ремень был порван, к меткам стоит отнестись более внимательно, опираясь на официальное руководство автомобиля.

Осуществляется снятие изношенного ремня.

Завершая процесс удаления, стоит внимательно осмотреть зону на наличие следов утечки масла. Требуется осмотреть участки рядом с уплотнениями коленчатого и распределительного вала, а также поддон и крышку клапана.

Все обнаруженные утечки нужно обязательно устранить перед тем как произвести установку новой детали.

Не менее важно перед установкой нового ремня ослабить основное натяжное устройство. Здесь достаточно просто немного ослабить крепежные болты, снимать их полностью не нужно. После ослабления полученное состояние нужно обязательно закрепить в ослабленном положении.

Само натяжное устройство нужно проверить на наличие вмятин или трещин. Очень важно провернуть его и прислушаться: нет ли какого-то рокота или треска, которые могут указывать на ослабление и износ подшипников.

При обнаружении признаков повреждений или износа подшипников, потребуется заменить шкив натяжителя. Это достаточно распространенная операция, так как шкив может высохнуть, ослабнуть, треснуть, износиться и застыть.

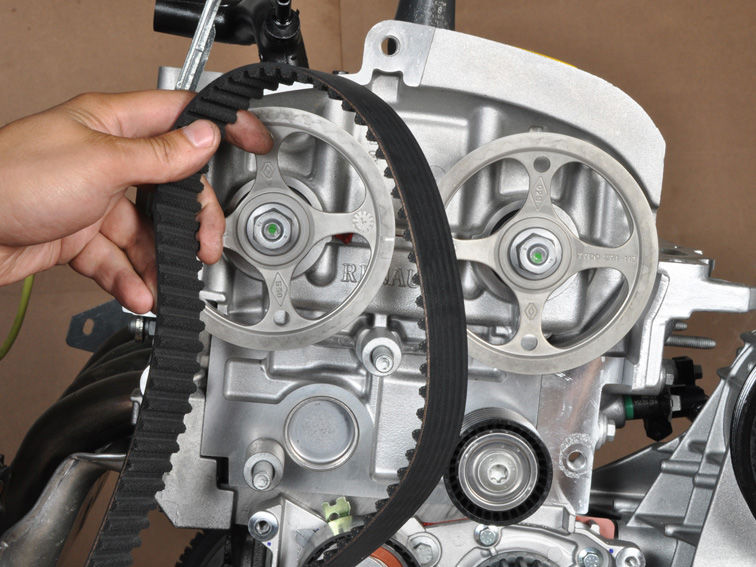

Установка ремня ГРМ

В процессе установки нового ремня ГРМ, его необходимо распаковать, снять деталь со звездочек. Если ремень использовался очень долго, он может застрять в желобках шкива. В этом случае потребуется поддеть его отверткой.

Новый ремень натягивается в полном соответствии с инструкцией и спецификой каждого авто отдельно. Особое внимание уделяется информации в руководстве, касающейся затяжки. Крепежный болт шкива коленчатого вала обязательно должен иметь высокий нормативный момент затяжки.

Если в транспортном средстве имеется гидравлический натяжитель, для вставки поршня обратно в цилиндр может потребоваться демонтаж.

Необходимо вставить новый ремень в зажимное устройство и сжимать до тех пор, пока полностью не совпадут все отверстия и не будет предоставлена возможность вставить удерживающий стержень.

После вставки стержня можно выполнять повторную установку автомобильного натяжителя.

Выставление меток и регулировка натяжения

Одновременно с новым ремнем на место устанавливаются коленвал на шкив, шестерни распредвалов, а также помпы.

Все надежно фиксируется, а сам ремень натягивается посредством его вращения по ходу часовой стрелки. Уровень натяжения ремня легко проверить вручную.

Достаточно просто попробовать провернуть его пальцами. Если ремень хорошо натянут, его получится повернуть не более, чем на 90 градусов.

После этого извлекаются все фиксирующие и проворачивающие инструменты. При помощи коленвала осуществляется два оборота.

На шестернях тщательно сверяются все метки. Как только все установлено точно и грамотно, можно приступать к монтажу всех оставшихся элементов. На этом решение вопроса, как поменять ремень ГРМ, можно считать законченным.

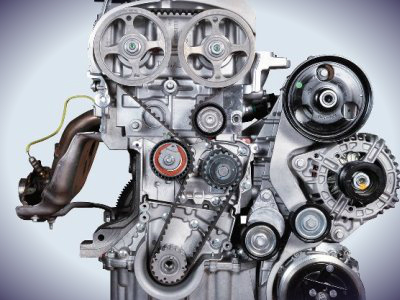

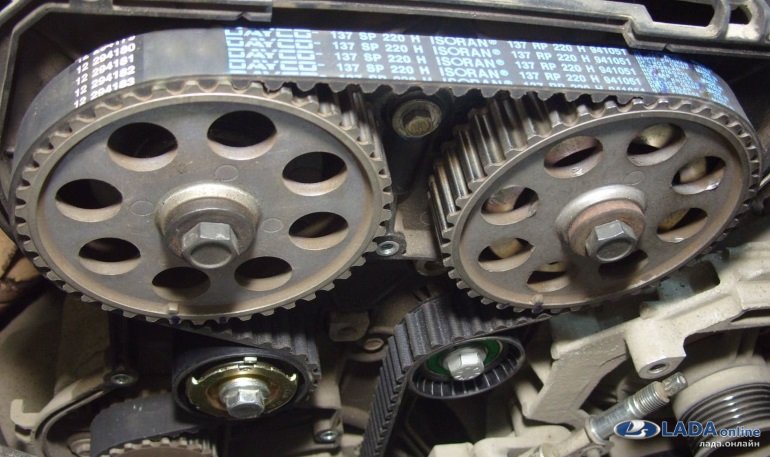

Особенности установки ремня для 16-клапанных двигателей

Отдельно стоит изучить вопрос, как заменить ремень ГРМ для шестнадцати клапанных двигателей. Выполнение работы по замере ремня на 16-клапанном двигателе отличается тем, что обязательно потребуется использовать два специальных фиксирующих устройства. Их можно приобрести в магазине автоинструментов или сделать своими руками.

Основная сложность замены ремня ГРМ на подобных двухвальных двигательных установках заключается в завязке распределительных валов и коленчатого вала в определенном положении. Для этого и необходимы фиксаторы.

Выполнять замену без применения данных устройств будет довольно рискованно. В случае неправильно проведенной сборки придется менять большое количество деталей, что выйдет в значительную сумму.

Ремень в газораспределительном механизме играет очень важную роль, в процессе работ он постоянно подвергается динамическим нагрузкам. По этой причине качеству данного компонента уделяется особое внимание. Чтобы приобрести прочный и надежный ремень, стоит обратить внимание на производителя. Среди самых основных марок, которым нужно отдать предпочтение, можно отметить следующие:

• Contitech;
• Gates;
• Dayco;
• Bosch.

Приобретать ремни нужно только у проверенных поставщиков, это поможет защитить от подделок.

После окончания работ, связанных с заменой ремня газораспределительной системы, необходимо завести двигатель и послушать, как он работает.

Если устройство будет натянуто хорошо, никаких посторонних звуков не появится, если же ремень окажется немного перетянутым, можно будет услышать гул или свист натяжного ролика. В этом случае ремень придется немного ослабить, проворачивая его против часовой стрелки.

Если провести работы по замене достаточно грамотно и внимательно, не придется сталкиваться с вопросом, как часто менять ремень ГРМ.

Заключение

Чтобы избежать проблем с двигателем, необходимо регулярно, примерно раз в месяц проверять состояние ремня ГРМ и при необходимости своевременно производить его замену. Процедура проверки не отличается сложностью, ее вполне можно осуществить своими силами. Если нет времени или возможности, всегда можно обратиться в СТО.

Пожалуйста, оцените этот материал!

(6

Когда и через сколько необходимо менять ремень ГРМ?

Своевременная замена расходных материалов и запчастей является одним из важнейших моментов в обслуживании автомобиля. Чтобы мотор работал исправно и не выкинул какой-нибудь сюрприз в самое неподходящее время, следует вовремя менять масла, фильтра, а также ремни.

Больше всего проблем сулит автовладельцу разрыва ремня ГРМ, как правило такая неприятность сопровождается большими поломками.

Дело в том, что большинство двигателей устроены таким образом, что в случае нарушения фаз газораспределения (за согласие которых и отвечает этот самый ремень ГРМ), поршни встречаются с клапанами, чего при исправном ремне и нормальной работе двигателя произойти не может. Более детально про обрыв ремня ГРМ читайте в этой статье. Каждый автопроизводитель дает разные сроки эксплуатации ремня ГРМ, кроме того эти сроки касаются исключительно оригинальных ремней, которые устанавливаются, как правило, лишь в случае гарантийного обслуживания. В дальнейшем автомобилисты начинают покупать более дешевые аналоги, срок службы, которых предсказать довольно сложно.

Замена ремня ГРМ – считается важнейшим мероприятием, от своевременности и правильности проведения которого зависит, будут ли у вас проблемы с мотором или нет.

В случае замены ремня ГРМ принято (необходимо) менять ролики (обводной и натяжной), которые необходимы для правильной работы жизненно-важных систем силового агрегата. Некоторые модели автомобилей, как правило, японского происхождения, вместо ремня имеют цепь, которая выполняет ту же роль что и ремень.

Преимущество таких цепей в том, что их срок службы составляет порядка — 200-250 тыс. км., кроме того случаи с обрывом цепи довольно редки.

Как часто необходимо менять ремень ГРМ?

Периодичность замены ремня ГРМ регламентирована довольно размыто. Например, в “обычном” режиме эксплуатации изготовитель рекомендует менять ремень и ролики через 100 тыс. км.

В случае интенсивной эксплуатации, в тяжелых условиях, ремень ГРМ рекомендуется менять каждые 60 тыс. км.

Как видите, понятия довольно размытые и понять, что имеется ввиду под словами: “тяжелые условия” или “интенсивная эксплуатация” — не легко.

Учитывая сложные погодные и дорожные условия “наших краев”, ремень согласно заводу-изготовителю рекомендуется менять в следующих случаях:

• Когда вы проходите “большое” ТО каждые 60 тыс. км. пробега или каждые четыре года в зависимости от того, что наступит раньше;
• Если на поверхности ремня отчетливо видны разрывы и трещины, ремень ГРМ стал расслаиваться;
• Ремень слишком растянут или его физические свойства существенно изменились;
• При появлении звуков, которые доносятся от ремня ГРМ;
• Ремень ГРМ порвало. В данном случае, кроме замены предстоит потратиться на целый комплекс мероприятий восстановлении работоспособности двигателя, проще говоря — капремонт двигателя.

Замена ремня ГРМ с использованием неоригинальных (аналоговых) запчастей

Как мы уже говорили, после того как машина снимается с гарантийного обслуживания, многие автомобилисты начинают покупать не оригинальные запчасти, с целью экономии. Ни для кого не секрет, что стоимость обслуживания у дилеров на порядок выше, не говоря уже о стоимости оригинальных запчастей…

Покупать аналоги или не оригинальные запчасти довольно рискованно, т. к. никто не может дать вам гарантии, что покупка будет служить вам долго и не станет причиной большой поломки. Как и в каких условиях производилась эта деталь никому неизвестно, поэтому случиться с ней может все что угодно.

Если же вы все-таки решили устанавливать аналог уточните, что за фирма выпускает этот ремень и какой срок эксплуатации этого ремня. После 10-15 тыс. км.

пробега проверьте состояние ремня, убедитесь, что на нем нет трещин, растяжек, шероховатости, которая также является предвестником скорого выхода из строя.

Откажитесь от покупки ремня ГРМ, изготовитель которого неизвестен, в таком случае вы и вовсе играете в “рулетку”. Лучше всего посоветоваться со специалистами, они наверняка знают, что лучше для вашего автомобиля.

Понять почему заглох двигатель довольно сложно, порою причина кроется именно в ремне ГРМ. Однако, если после того как машина заглохла, вы не можете завести двигатель, то вероятность того, что причина кроется именно в ремне довольно велика.

Ну если, конечно, у вас не закончилось топливо или банально разрядился АКБ.

Чтобы понять причастен ли ремень ГРМ к тому, что ДВС не заводится или нет, достаточно открыть капот и посмотреть на целостность ремня, если ремень скрыт под кожухом, то скорее всего придется вызывать специалиста, поскольку вряд ли вам известно, как в дорожных условиях снять защитный кожух.

Если произошел обрыв ремня ГРМ, вызовите эвакуатор и сразу же отправляйтесь на СТО. Почему не буксир? Потому что неизвестно, насколько серьезны повреждения и как скажется на состоянии двигателя вашего авто буксировка.

Текст принадлежит: avtopulsar.ru

Через сколько менять ремень ГРМ? — DRIVE2

Немного теории. Ремень ГРМ (или ремень ГазоРаспределительного Механизма), неотъемлемая часть звена между каленвалом и распределительным валом (валами у 16 клапанного двигателя). Каленвал вращаясь, по средствам ремня ГРМ вращает распределительный вал, который в определенной последовательности открывает или закрывает клапана.

Тем самым обеспечивая впрыск топлива или выход отработанных газов. Ремень ГРМ, является «сухим» соединительным звеном в цепочке каленвал – распредвал. То есть он находится снаружи двигателя (обычно закрыт кожухом) и не смазывается моторным маслом, в отличие от цепи, которая находится внутри двигателя и смазывается моторным маслом.

Это теория.

Как становится понятно, на ремень ГРМ, действуют внушительные силы, он изнашивается. Поэтому время от времени его нужно менять. Если этого не сделать, то можно нарваться на серьезные проблемы. Ремень попросту порвется, в двигателе получится дисбаланс, есть шанс погнуть клапана. Хотя современные двигатели от этого застрахованы, они имеют ямки на поршнях двигателя.

И вот тут то возникает много вопросов, основной – через сколько менять ремень ГРМ?

Скажу так – если у вас новая гарантийная машина, то вы даже и знать не будете, когда его меняют. Просто у вас все сменят по гарантии. Обычно это либо 40 – 50 000 для наших автомобилей. Или же 60 – 70 000 для импортных. НА моем, FORD FUSION ремень ГРМ проходил 150 000 километров.

Однако если у вас уже нет гарантии, и вы не знаете когда в последний раз, менялся ремень ГРМ (автомобиль покупался у другого хозяина). То вопрос – через сколько менять ремень ГРМ, звучит по-другому.

Я бы поступил так!

1) Постарался бы узнать у предыдущего хозяина, менялся ли вообще ремень ГРМ? Если да то примерно когда. Если пробег на нашем отечественном автомобиле уже со смененным ГРМ больше 30 000 километров, то нужно менять, на иномарке сменил бы через 50 – 60 000. Также если ремень не менялся нужно срочно менять, при условии что пробег автомобиля большой.

2) Где менялся ремень ГРМ, на официальной станции или же у дяди Васи в гараже. Это тоже важно. Объясню почему. Если вы меняете у официалов, то они, как правило, ставят оригинальные запчасти, а соответственно ремень ГРМ, будет также оригинальным. Он проходит достаточно долго (вспомнить даже мой FORD FUSION – оригинал проходил 150 000 километров).

Опять же они дадут гарантию. Если вы меняли в гараже у дяди Васи, тут 50 на 50, могут поставить хороший ремень ГРМ, и он также будет ходить долго. Могут посоветовать другой ремень более дешевый, но вот только, сколько он ходить будет никто не знает.

По аналогии скажу – что у нас на рабочей ВАЗ 2111 ремень ГРМ летит каждые 10 000 километров, потому как ставят не понятно какие запчасти.

3) Даже если у купленного вами автомобиля сменен ремень ГРМ 10 – 15 000 километров назад. Он запросто может порваться, особенно это касается наших автомобилей, на иномарках все-таки ремни ходят дольше.

Почему спросите вы? ДА потому что многие автомобилисты особенно зимой, прогревают двигатели на стоянках например, иногда прогрев двигателя доходит до 10 – 15 минут. Спидометр автомобиля стоит, а двигатель работает.

Поэтому в наших широтах, со сложными дорожными условиями и нашими зимами, ремень ГРМ нужно менять чаще. Допустим, производитель заверяет, что ремень ГРМ проходит 60 000 километров, допустим на нашей Лада Приора. Смело делим пробег на два и получаем 30 000 километров, это похоже на правду.

На иномарках также, только там производители заявляют 100 – 120 000 километров, тут можно делить не на два, а отнимать 30 – 40 %, то есть меняет примерно через 60 – 70 000 километров.

Думаю, понятен ход моих мыслей. Если у вас стоит оригинальный ремень ГРМ, и производитель заявляет, что вы можете проехать 120 000 километров, лучше его поменять через 80 000 километров. Вам будет спокойнее.

Спишите 40 000 на износ и зимние прогревы. Также помните, на ремне ГРМ экономить не стоит, особенно если у вас на поршнях нет «ямок» в случаи обрыва ГРМ. Тогда вы попадете на дорогостоящий ремонт.

Покупайте только проверенные ремни, те которые ставит завод на свои автомобили.

Все, что нужно знать автолюбителю про замену ремня и цепи ГРМ

Итак, как происходит замена ремня ГРМ и как часто это делается? Читайте далее.

Периодичность замены

Первый вопрос, который интересует многих автолюбителей — это периодичность замены ремня ГРМ. Через сколько тысяч километров пробега меняется данный компонент? Для правильного ответа на этот вопрос необходимо учитывать определенные нюансы. Во-первых, это качество самого ремешка.

Уже давно известно, что отечественный автомобильный рынок кишит поддельной продукцией и контрафактом, поэтому продавцы зачастую предлагают потребителям не оригинал.

Как можно догадаться, такие запчасти особо не выделяются прочностью и надежностью, в результате чего автовладельцу приходится менять элемент значительно чаще.

Старый и новый ремень ГРМ

Также необходимо отметить, что периодичность детали напрямую зависит и от производителя. В среднем интервал, при котором осуществляется замена ремня ГРМ, составляет от 60 до 70 тысяч километров пробега. Именно при таком пробеге обычно меняется ремешок.

Еще один фактор, который следует учитывать — это возраст авто. Если ваше транспортное средство было выпущено 20 лет назад, то необходимо учитывать, что общий износ всех узлов и механизмов происходит быстрее в результате старения самой конструкции машины.

Через сколько километров пробега в таком случае меняется компонент и как часто это нужно делать? На практике данная процедура осуществляется обязательно через 35-40 тысяч км пробега.

Другое дело, если вы приобрели машину с рук. В этом случае вопрос о том, когда менять ремень ГРМ, откладывать нельзя.

Алгоритм действий

Если с тем, через сколько км пробега и когда менять ремень ГРМ, все понятно, переходим к следующему вопросу. Как поменять ремень ГРМ — этот вопрос является не менее актуальным.

Рассмотрим общую инструкцию по смене компонента.

В первую очередь отключается аккумулятор. Приводной ремешок генератора также следует отключить, а поршень первого цилиндра необходимо поставить в положение верхней мертвой точки.

Затем гаечным ключом обязательно откручивается винт натяжного ролика, после чего сам ролик проворачивается для ослабления, чтобы показатель натяжения был снижен.

Далее, следует демонтировать деталь со всех валов — с распределительного, валов роликов, а также вала помпы.

Для демонтажа крепежного винта вала привода, коленчатый шкив следует зафиксировать так, чтобы он не мог провернуться. Обычно коленчатый шкив фиксируется при помощи мощной отвертки. Суть в том, чтобы осуществить демонтаж заглушки, при этом шкив не должен проворачиваться.

Используя гаечный ключ, потребуется выкрутить винт, который фиксирует диск коленчатого шкива. Сам шкив демонтируется, после чего следует с особой осторожностью вытащить шайбу привода компонента. Сам ремешок снимается. Монтаж элемента происходит в обратной последовательности.

Обязательно ли менять помпу при замене ремня ГРМ?

В целом, как поменять ремень ГРМ — вопрос достаточно трудоемкий, требующий определенных навыков. Рассмотрим еще несколько определенных нюансов. Как часто, через сколько км пробега, когда менять ремень ГРМ — эти вопросы периодичности — личное дело каждого. Но нужно помнить, что вместе с ремешком должна осуществляться смена и других компонентов.

Извините, в настоящее время нет доступных опросов.

На практике практически все специалисты сегодня осуществляют замену ремешка газораспределительного механизма вместе с помпой.

Это обусловлено тем, что для нормального функционирования всего механизма желательно устанавливать новые вспомогательные детали.

Собственно мы также рекомендуем осуществлять замену помпы вместе со сменой компонента ГРМ.

Нужно ли менять ролики при замене ГРМ?

Через сколько км пробега надо менять ролики? Ответ однозначный — ролики меняются вместе с ремешком. Надо это делать по той же причине, по которой вместе с основным компонентом меняется и помпа. Чтобы лишний раз не пришлось лезть и разбирать механизм, рекомендуется устанавливать новые детали.

Меняем цепь ГРМ

Теперь рассмотрим все нюансы, которые касаются цепочки газораспределительного механизма.

Когда нужно менять?

Первое, что нас интересует — это, когда менять цепь ГРМ. В отличие от предыдущего случае, в иномарках, оборудованных цепочками, эта процедура осуществляется не так часто. Но опять же, здесь все зависит от нескольких нюансов. Первый — это общее состояние механизма. Если определенные элементы нуждаются в срочной смене, то это может повлиять на ресурс цепочки в целом.

Как правило, ресурса службы в км у цепи нет. В большинстве случаев она устанавливается на весь срок службы авто, после чего просто утилизируется.

Однако, в России и странах бывшего СНГ транспортные средства редко идут в утиль и обычно используются «до победного», соответственно, здесь они ходят намного больше своего срока службы.

Отечественные автомобилисты обычно сталкиваются с необходимостью смены цепи через 250-300 тысяч км пробега.

Инструменты и этапы замены

Рассмотрим общую инструкцию. Видео предоставлено ниже.

Приготовьте инструмент:

• набор головок;
• две отвертки;
• набор ключей;
• домкрат;
• динамометрический ключ;
• герметик.

1. Набор ключей

Приступим к замене:

Вне зависимости от конструкции транспортного средства в первую очередь демонтируются ремешки кондиционера, генератора и ГУР. Также необходимо снять и эти устройства. После этого снимаются датчики коленчатого и распределительного шкивов. Диск коленчатого шкива также следует демонтировать.

Отключается стартер и выкручиваются винты, которые крепят его. устройство снимается.

Необходимо выкрутить все винты, которые крепят масляный поддон, после чего его также нужно снять.

Если правая подушка двигателя мешает получить доступ к цепи, то ее также нужно демонтировать.

После этого ключами выкручиваются все болты, крепящие переднюю крышку цепочки, и крышка демонтируется.

Когда крышка снята, следует демонтировать гидронатяжитель и направляющую. Для этого выкрутите все необходимые для этого винты. Поршень первого цилиндра выставляется в положение ВМТ. Все метки на шкивах и цепи должны совпадать. Старая цепочка снимается,после чего устанавливается новая. Не забудьте про метки.

Теперь вы знаете, как заменить ремень ГРМ и цепь.

Видео «Замена цепочки ГРМ»

В этом видео смотрите процесс замены цепочки ГРМ на примере авто Киа.

Когда менять ремень ГРМ в двигателе

Ремень газораспределительного механизма – одна из основных деталей двигателя, входящая в комплект регламентного обслуживания. Это значит, что он подлежит обязательной замене при проведении соответствующего периодичности обслуживания автомобиля. Если своевременно не выполнить эту операцию, возможны следующие неисправности двигателя:

• отказ запуска двигателя внутреннего сгорания;
• неисправность газораспределительного механизма, требующая обязательной замены ремня ГРМ, натяжного механизма (ролика и др.), установки и регулировки угла зажигания;
• в большинстве случаев может потребоваться ремонт поршневой и клапанной группы с выполнением всех работ, соответствующей номенклатуре капитального ремонта двигателя.

Именно последний пункт наводит страх на большинство автовладельцев. Поэтому, приобретая подержанный авто, каждый покупатель должен поинтересоваться у продавца, когда производилась предыдущая замена ремня ГРМ.

Не стоит на 100% доверять полученным сведениям. Во-первых, он может ошибиться. Во-вторых, продавец может не обладать достоверными сведениями.

Поэтому после покупки лучше произвести внеочередной контроль состояния элементов газораспределительного механизма, принять решение о сроке замены ремня ГРМ.

Назначение ремня ГРМ

Основное назначение ремня – синхронизация вращения коленвала и распредвала ДВС. Если движение этих основных приводов кривошипно-шатунного механизма и клапанной системы будет не синхронно, возникают две критические неисправности:

• в камерах сгорания двигателя будет отсутствовать необходимая компрессия;
• угол зажигания некорректен.

В большинстве дизельных двигателей, многих бензиновых может сложиться ситуация, когда «клапана встречаются с поршнями». Приобретая автомобиль, необходимо узнать точное наименование модели двигателя, который на него установлен. Это можно сделать по VIN, но иногда в процессе эксплуатации авто двигатель меняют, тогда это сделать сложнее.

По модели двигателя необходимо ввести запрос в поисковик, например, «двигатель 4G63 клапана встречаются с поршнями» или типа этого. Полученные ссылки необходимо проанализировать. Если ответ будет однозначен: «встречаются», сроки и пробег до замены необходимо соблюдать обязательно.

Если ремень порвется или перескочит, это наверняка приведет к капиталке.

Многие автолюбители советуют приобретать автомобиль с двигателем, оборудованным цепным механизмом газораспределения. Есть мнение, что они более надежны. Это не всегда так. Даже, если это двигатель-миллионник, это еще не значит, что не надо своевременно менять успокоитель цепи. Такая работа может быть более трудоемка, чем замена ремня.

Причины износа ремня ГРМ

Основной причиной, по которой необходимо производить регламентную замену ремня, является естественный износ. В процессе эксплуатации автомобиля ремень двигается с большой скоростью по металлическим роликам, шкивам и направляющим, находясь под высоким натяжением.

Одновременно с этим ремень подвергается дополнительным нагрузкам, которые значительно усиливают износ:

высокие перепады температур в подкапотном пространстве (зимой до 100 градусов);

биения в случае износа натяжительного механизма;

кратковременные нагрузки в момент трения ДВС, неравномерного движения толкателей клапанов, изменения величин зазоров;

попадание жидкостей, загрязнений и масел на ремень ГРМ;

случайные предметы, трущиеся о поверхность ремня (кожух, провода, элементы крепления).

Причиной преждевременного выхода из строя ремня могут быть серьезные механические неисправности двигателя:

• повреждение кривошипно-шатунного механизма;
• заклинивание клапанов и поршневой группы;
• повреждение распредвала, роликов;
• износ направляющих штифтов коленвала и распредвала.

Если учесть все риски, возникающие в момент эксплуатации ремня, желательно на 20 – 30% искусственно занижать ресурс, заявленный производителем.

Одна из причин преждевременного износа: ненадлежащее качество. Так как ремень ГРМ относится к важным комплектующим, не стоит экономить на сомнительном производителе и продавце.

Признаки критического износа ремня

Признаки износа различают: прямые и косвенные.

К прямым признакам износа относятся:

• наличие трещин на поверхностях ремня (внешней и внутренней);
• сколы на внутренних поверхностях зубьев;
• продольные срезы на внешней поверхности;
• наличие сильных загрязнений;
• видимое биение и растяжение ремня ГРМ;
• экстремальные случаи – обрыв ремня, «слизывание» зубьев.

Перечисленные признаки можно обнаружить визуальным осмотром. В большинстве случаев для этого необходим демонтаж кожуха ремня. В некоторых моделях автомобилей это требует «вывешивание» двигателя, проведение комплекса демонтажных работ. Поэтому перед принятием решения о диагностике состояния ременной передачи, необходимо оценить косвенные признаки износа, к которым относятся:

• пропуски зажигания в цилиндрах двигателя;
• детонация, особенно в момент останова;
• неравномерность холостых оборотов.

Эти признаки можно исследовать компьютерной диагностикой. Наиболее эффективный результат при проведении диагностирования достигается исследованием угла зажигания в динамическом режиме (на заведенном двигателе). Обычно он должен быть в пределах плюс-минус пять градусов. При этом угол опережения зажигания при вращении двигателя на холостых оборотах не должен значительно изменяться.

Сроки проведения замены ремней ГРМ

Когда ставится вопрос о периодичности проведения замены ремней, прежде всего, имеется в виду максимальный срок, при котором ремень сохраняет свои свойства. При этом рассчитывается вероятность его растяжения и обрыва, которые могут привести к серьезной поломке.

Есть специальные программы (AUTODATA, ELSA и другие), которые четко устанавливают сроки регламентных работ, в том числе, проведения замены ремня и роликов. Однако в этих программах не учтены условия эксплуатации авто, доступные комплектующие. Рядовые водители и большинство не дилерских СТО руководствуются установившимися сроками эксплуатации и пробега автомобиля.

Лучше оценивать по пробегу. Многие оценивают срок обязательной замены ремня по пробегу в пределах от 50.000 до 80.000. Однако если автомобиль эксплуатируется мало, его годовой пробег, например, 5.000 в год, это не означает, что ремень подлежит замене раз в 10 лет.

Максимальный срок эксплуатации автомобиля без замены ремня ГРМ обычно 5 – 7 лет (при соблюдении условий по пробегу).

Также необходимо учитывать особенности двигателей. Если в двигателе два распредвала, большее количество клапанов, соответственно, на ремень возлагаются большие нагрузки.

Одновременно в комплекте с ремнем ГРМ следует менять натяжительный ролик (или механизм), направляющие. В большинстве случае требуется регулировка угла зажигания. Современные системы управления двигателей блокируют запуск двигателя при некорректном угле зажигания. Это делается на случай того, чтобы при установке неправильного угла не произошел случайный запуск и разрушение системы ГРМ.

При определении срока замены ремня необходимо учитывать условия эксплуатации, пробег авто. Если машина эксплуатируется в условиях предельно низких или высоких температур окружающей среды, срок замены необходимо уменьшать на 10 – 15%.

Для того, чтобы уменьшить вероятность нештатного повреждения ремня ГРМ, следует:

• следить за целостностью защитного кожуха;
• не допускать попадания посторонних жидкостей, масел, предметов в область ремня;
• соблюдать периодичность проведения регламентных работ.

Видео

Замена ремня ГРМ: как снять и установить, выставив метки правильно, периодичность, сроки и прочее

Ремень ГРМ (или ремень газораспределительного механизма) – изготовленный из армированной резины специальный ремень с зубцами на внутренней его поверхности.

Замена этого компонента строго регламентирована в инструкции к транспортному средству.

Но нередко бывает, что автолюбители (особенно начинающие) не особо осведомлены о том, что это такое, где находится и для чего служит. А знакомятся с ним уже при обрыве последнего.

Для чего служит ремень ГРМ и где находится

Основной задачей деталиявляется передача крутящего момента с распредвала на коленвал, а также обеспечение их синхронного вращения. Синхронность эта очень важна для надлежащей работы газораспределительного механизма, осуществляющего впуск в цилиндры топливно-воздушной смеси и последующий выпуск отработавших газов.

Исправность ремня также очень важна для двигателей, в которых поршни расположены в одном блоке с клапанами. Подобная схема сейчас является наиболее распространённой.

Однако, несмотря на то что клапана расположены в одном пространстве с поршнями, компоненты эти не встречаются именно благодаря ремню ГРМ. В случае обрыва поршень бьётся в открытый клапан и тот гнётся, плюс клинит поршень.

В результате двигатель требует серьёзного ремонта. В частности, головки блока цилиндров.

Ремень газораспределительного механизма с набором креплений и роликами

Для каждого автомобиля производители прописывают в инструкции свой пробег, после которого нужно проводить замену ремня ГРМ. У иномарок цифры пробега до замены могут составлять до 120 тыс. км.

У отечественных автомобилей — 50–60 тыс. км. Но всё же лучше перестраховаться, отнять от рекомендуемых значений где-то 15% и уже на полученный пробег ориентироваться.

В случае когда не известно время последней замены, его нужно хорошенько осмотреть на предмет износа.

Последствия обрыва ремня ГРМ

Поиски детали не займут много времени. После того как поднят капот, практически сразу бросается в глаза зубчатый ремень из прочной плотной резины. В отличие от других своих собратьев, он может проходить ещё через ряд других шкивов.

Так что, наряду с передачей крутящего момента с коленвала на распредвала, деталь может также выполнять ряд дополнительных функций.

Всё перечисленное обуславливает постоянных высоких нагрузок, ведущих к постепенному износу, даже несмотря на прочность материалов, из которых он изготовлен.

Бывает, что даже новый ремень изнашивается и рвётся в очень короткий срок. Скорее всего, происходит смещение, из-за чего ремень «съедает» и в дальнейшем происходит обрыв. Основных причин может быть несколько:

В подавляющем большинстве случаев надо грешить на помпу, так как подшипники в ней стоят не по центру шкива, а немного смещены в сторону. Их износ со временем может привести к перекашиванию оси помпы, а значит к перекашиванию шкива и сползанию ремня ГРМ. Также случается, что при установке новой помпы, место крепления было плохо зачищено и даже небольшие остатки грязи или смазки могут привести к незаметному на первый взгляд, но существенному в дальнейшем перекосу.

Сильная изношенность натяжного или направляющего роликов.

Появившаяся течь машинного масла из сальника распредвала.

Износившиеся зубья шестерней распределительного и коленчатого валов. Характерным признаком в этом случае является появление отслаиваюхщися зубцов на самом ремне.

Механизм или сильно затянут, или чересчур ослаблен.

Так как в газораспределительном механизме ремень играет одну из важнейших ролей, то и качество изготовления этого компонента, учитывая постоянные динамические нагрузки, находится не на последнем месте. Среди прочих марок, занимающихся выпуском ремней ГРМ, на данный момент можно выделить примерно три-четыре лидирующих:

• Contitech;
• Gates;
• Dayco;
• Bosch.

При этом надо понимать, что и велико количество подделок под эти изделия этих фирм. По данным той же Gates, примерно 80% ремней ГРМ, присутствующих на рынке, не были произведены ими.

В качестве примера можно привести настоящий и поддельный ремни ГРМ для Лады Приоры производства Gates.

Примеры оригинальных и некачественных расходников на фото

Внешний вид упаковки практически идентиченВ оригинальном комплекте ремень и ролики расположены на специальной пластиковой подставкеВ поддельном комплекте ремень и ролик просто завёрнуты в полиэтиленОригинал сверху.

Резец на заводе, срезая ремни, может заходить на маркировкуСверху — оригинал, снизу — подделкаСлева — подделка, справа — оригиналСлева — подделка, справа — оригинал

Ещё на рынке можно встретить детали со специальным усиленным металлическим кордом.

По заявлениям изготовителей эти образцы способны прослужить на 30% дольше обычных. Что в большинстве своём оказывается правдой.

Тут в большей мере придётся полагаться на свои глаза. Замена не за горами, если при его визуальном осмотре замечены:

• следы масла;
• чрезмерно изношенные зубцы на внутренней поверхности и трещины в них;
• разнообразные деформации, такие как выпуклости, расслоения, различные складки и порезы;
• разлохмаченность поверхности и явно торчащие нитки.

В таблице ниже приведён более расширенный перечень дефектов раходника, вероятных причин их возникновения и рекомендуемых мер по устранению.

Перечень возможных дефектов ремня ГРМ, причин из возникновения и меры по устранению

Замена ремня ГРМ

Автопроизводители настоятельно рекомендуют наряду с зубчатым ремнём проводить и замену роликов с натяжителями и даже помпы. Нередко можно встретить специальные комплекты уже содержащие в себе ремень и ролики. Трудозатраты на замену каждого из компонентов примерно одинаковы, да и на взгляд далеко не всегда удаётся точно определить степень износа. Так что разумнее менять всё скопом

Для примера будет взята упомянутая уже выше Приора. Её мотор имеет 16 клапанов и оснащён двумя распредвалами со своим шкивом каждый. Ремень здесь будет длиннее, чем в моторе с 8-ю клапанами, так как кроме шкива водяного насоса и натяжитель, ремень идёт ещё и через вспомогательный опорный ролик.

Инструмент, который может понадобиться

• шестигранник «пятёрка»;
• комплект рожковых ключей;
• специальный регулировочный ключ для ролика натяжителя;
• баллонный ключ;
• домкрат;
• большая отвёртка или же монтажка.

  Специальный ключ для регулировки натяжного ролика

Автомашина ставится на ровную поверхность.

Затягивается ручник, автомобиль дополнительно фиксируется упорами под колёсами.

Поднимется капот, отсоединяется минусовая клемма аккумулятора и снимается крышка двигателя.

При помощи шестигранника откручиваются винты крепления защитной крышки ремня ГРМ.

Сняв защиту ремня ГРМ можно увидеть оба распредвала

Отсоединяется разъём на датчике коленвала.

Проверяется, есть ли совпадение меток на шестернях обоих распредвалов с соответствующими им треугольными высеченными отметками на корпусе привода газораспределительного механизма.

Необходимо выставить распредвалы по меткам на корпусе привода ГРМ

При совпадении вышеуказанных отметок смотрим дальше на метки зубчатки маховика. Нужно заглянуть под термостат и убрать резиновую заглушку. Убрав заглушку, можно будет увидеть венец маховика с меткой. Необходимо, чтобы последняя совпадала с высечкой треугольной формы.

Выставление метки маховика по соответстующей насечке

Для полной уверенности в надлежащей регулировке фаз газораспределения, стоит ещё проверить коленчатый вал, а именно положение метки на его шкиве.

Чтобы сделать это, нужно для начала ослабить натяжитель ремня генератора. Затем маховик фиксируется в текущем положении путём простого стопорения его отвёрткой, вставленной в отверстие, с которого была снята резиновая заглушка.

Берётся ключ на 17. С его помощью откручивается болт, которым фиксируется шкив генератора. Шкив снимается, а болт закручиваем на прежнее место.

Снятый шкив генератора

Под шкивом располагается шестерня коленчатого вала с нанесённой меткой. Масляный насос на своей боковой крышке имеет похожую метку, с ней первая должна совпадать.

Выставление по метке шестерни коленчатого вала

В случае несовпадения меток, включается передача. Далее, на болт шкива генератора, накидывается ключ на 17. После чего медленно и аккуратно проворачивается коленчатый вал до получения совпадения нужных меток, что попутно выведет цилиндр первого поршня в верхнюю мёртвую точку. Самое время снимать отживший своё ремень ГРМ.

Берётся ключ на 15 и выкручивается болт ролика натяжителя. После чего ролик при помощи специального ключа проворачивается против движения часовой стрелки. Если в планах есть замена роликов, то снимаем его, а также попутно и опорный ролик.

Установка и настройка натяжительного и опорного роликов

Снимается с шестерней ремень, который требуется заменить.

Новые ролики ставятся на свои места.

Новый ремень набрасывается на шкив коленвала, затем на очереди шестерни распредвалов, а также помпы.

Далее, опорный ролик надёжно фиксируется, а с помощью ролика натяжителя производим натяжку ремня ГРМ путём вращения его по ходу часовой стрелки. Степень натяжения ремня вполне можно проверить и вручную. Нужно лишь просто попробовать провернуть его пальцами. В случае хорошо натянутого ремня повернуть его удастся не более, чем на 90 градусов.

Извлекается отвёртка, фиксирующая маховик.

Делается коленвалом 2 полноценных оборота. На шестернях маховика и распредвалов снова сверяются все метки. Когда всё прекрасно совпадает, то можно приступать монтажу оставшихся компонентов.

После окончания работ необходимо завести двигатель и послушать его работу. Если он натянут хорошо, то никаких посторонних звуков не будет. Если же ремень слегка перетянут, то будет слышен гул или свист натяжного ролика. Его можно послабить путём проворота против часовой стрелки.

В качестве заметки можно добавить, что для некоторых иномарок может потребоваться использование так называемых кондукторов. Это специальные фиксаторы коленчатого и распредвалов для максимально точного выставления фаз газораспределения.

В наше время автомобили имеют существенный крутящий момент и обрыв ремня ГРМ в 90 из 100 случаев закончится гнутыми клапанами, а также прочими сопутствующими повреждениями мотора.

Вряд ли кто-нибудь желал бы столкнуться с этим в дороге. Разве что можно немного порадоваться за владельцев автомобилей ВАЗ с 8-клапанными моторами, так как на этих моторах клапана не загнутся.

Но вместо этого можно попасть на помпу или генератор.

Так что вполне очевидным будет регулярно (хотя бы раз в месяц) проверять состояние ремня и вовремя его менять в случае необходимости. Процедура не сильно сложная и при наличии инструкции под рукой вполне осуществима собственными силами. Если же не уверены или просто лень заниматься, то обратитесь в СТО или к знакомому автомастеру.
