Как поменять головку блока цилиндров на ВАЗ 2114 своими руками

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку.

В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому.

И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

За что отвечает головка блока цилиндров?

Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

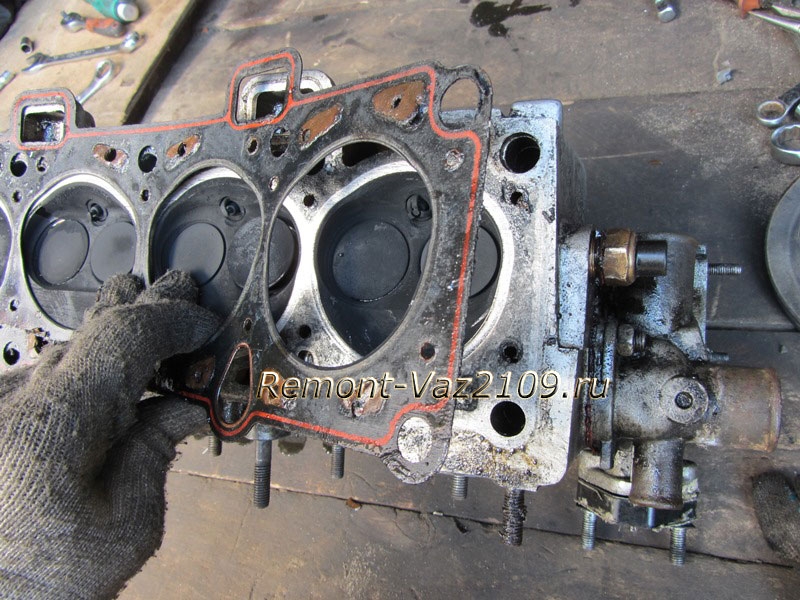

Новая прокладка

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт.

Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя.

Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Инструменты

• динамометрический ключ;
• набор ключей;
• торцовые головки;Набор торцовых головокНабор Torx
• Torx;
• отвертка.

Процесс

Первым делом нужно отсоединить минусовые АКБ.

Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.

Затем нужно слить тосол.

Снижаем давление топлива.

Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.

Демонтируем крышку ГБЦ.

Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница.Снятие корпуса воздушного фильтрующего барьера вместе с патрубком

Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.

Убираем крышку.

Снимаем ремень газораспределительного механизма.

В обязательном порядке необходимо провести фиксацию валов от прокручивания.

Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.

Убираем шкив с распредвала.

Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.

Выкручиваем оставшиеся болты и снимаем ее.

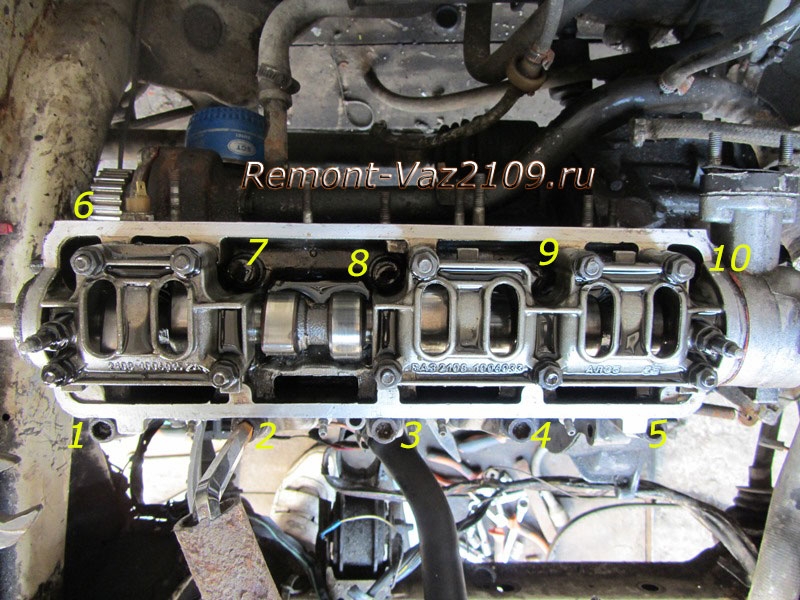

Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке.Порядок в котором должно проходить ослабление болтов

Потом полностью выкручиваем болты и вынимаем их с шайбами.

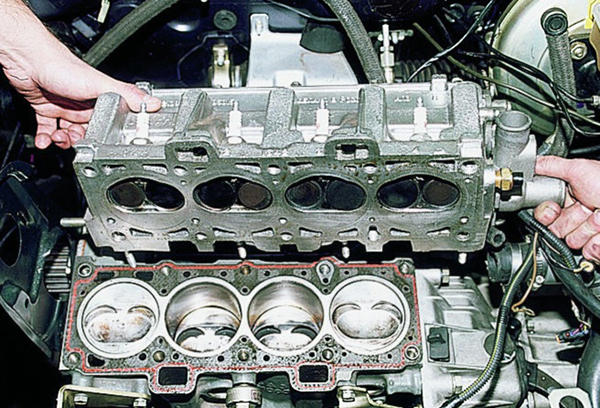

Полностью снимаем головку.

В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.

Снимаем полностью ГБЦ.

Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.

После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.

В первую очередь ставим новую прокладку.

Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.

Вставляем болты.

Начинаем их затяжку с помощью динамометрического ключа.

Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов.Порядок затяжки

Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.

После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

 Загрузка …

Видео «Замена прокладки»

В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.

Снятие ГБЦ на ВАЗ 2114 для замены прокладки своими руками-часть 1 — бортжурнал Лада 2114 ♒ ♛ ♒ Sea ♒ ♛ ♒ 2005 года на DRIVE2

Как уже понятно из заголовка-речь пойдет о снятии ГБЦ.
В предыдущей записи я написал что у меня пробило прокладку под ГБЦ. Начал искать решения у мастеров. Но ценник меня сильно расстроил.

Замена прокладки (просто замена, без шлифовки!) цена вопроса начинается от 100 американских рублей и это не на фирменном сервисе а в гараже у дяди Васи (Пети и т.д.) которые не дают гарантии. Полазив по интернету — нашел хорошее видео по самостоятельной замене:
В итоге решил менять сам.

Опыта у меня конечно маловато (до этого 2 раза подымал голову на волге 31029), но это меня не остановило) Благо есть вторая машина. Поэтому одну можно спокойно ставить на ремонт;)Изначально записывал и фоткал лично для себя (чтобы потом проще было всё собрать и не искать откуда “лишние” запчасти).

Но решил выложить на Драйв-возможно кому-то пригодиться.И так загоняем машину в гараж и приступаем к снятию ГБЦ. Не считайте это инструкцией-я просто распишу свою последовательность действий.

1. Снимаем защиту картера головками на 17 и 19. Тут всё просто.

2. Берем чудо средство ВД-40 и обильно поливаем гайки на креплении штанов, чтобы начали откисать. Чем больше времени — тем лучше.

3. Снимаем аккумулятор (клеммы ключом на 10, крепление ключом на 13)

Полный размер

Аккумулятор снят

4.Снимаем клемму с датчика на воздушном фильтре:

Полный размер

Отмечена красным

И полностью снимаем воздушный фильтр (два хомута и два болта крепления на передней облицовке)

5. Сливаем охлаждающую жидкость:

Полный размер

Сливаем антифриз

Как быстро слить антифриз описано в статье
6. Снимаем тросик газа (откручиваем два болта крепления и снимаем зажим):

Полный размер

Болты закручиваем на места-чтобы не потерялись

7. Снимаем два штекера с датчиков возле термостата:

Полный размер

Датчики помечены красным

8. Разъединяем разъем на форсунки:

Полный размер

Разъем на форсунки

9. Снимаем хомуты и отсоединяем патрубок на термостат:

10. Откручиваем массу с двигателя (ключ на 13)11. Откручиваем хомуты и снимаем патрубки на радиатор и на печку

12. Снимаем клемму под термостатом (одиночная):

Полный размер

Не знаю за что эта клемма отвечает, просто снимаю;)

13. Снимаем с вакуума патрубок:

14. Снимаем 2 штекера с дросселя:

Полный размер

Вот эти штекера

15. Снимаем одиночную клемму в районе форсунок:

Полный размер

Также не знаю что это-просто снимаю

16. Откручиваем два рычага крепления головки по бокам:

Полный размер

Это с правой стороны, с левой такая же штанга

17. Откручиваем штуковину возле штанов, чтобы легче полезть к болтам крепления штанов:

Полный размер

Вот эта штуковина лежит слева, а справа штанга крепления головки, описанная в предыдущем пункте

18.Снимаем кожух ГРМ (3 болта на 10):

19. Откручиваем Ролик ГРМ ключом на 17 и снимаем ремень ГРМ

20. Откручиваем шкив (ключом на 17) и снимаем шкив, главное не потерять шпону (ввиде полукруга):

Полный размер

Вот так откручиваем шкив

21. Откручиваем гайку на защите ключом на 10 (на предыдущем фото куда надет ключ для фиксации шкива от прокручивания) и отгибаем защиту22. Откручиваем два топливных шланга (обязательно запомните где какой-чтобы не перепутать при сборке)23. Откручиваем 2 патрубка возле заливной горловины для масла.

24. Снимаем клапанную крышку ключом на 10 две гайки:

Полный размер

Клапанная крышка снята

25. Помечаем ВВ провода и снимаем их

Продолжение во второй части;), т.к. фото не вмещаются

Замена прокладки головки блока цилиндров ВАЗ-2114 8 клапанов: видео

Наверное, многие автомобилисты сталкивались с тем, что приходило время менять прокладку головки блока цилиндров на ВАЗ-2114. Процедура эта трудоёмкая и под силу не каждому, но при желании с этим процессом можно справиться самостоятельно. Конечно, потребуется снять саму головку блока и выполнить ряд операций, которые требуют неких знаний в строении двигателя.

Видео о замене клапанной крышки на ВАЗ-2114 (двигатель 8 клапанов)

Схема строения двигателя ВАЗ-2114

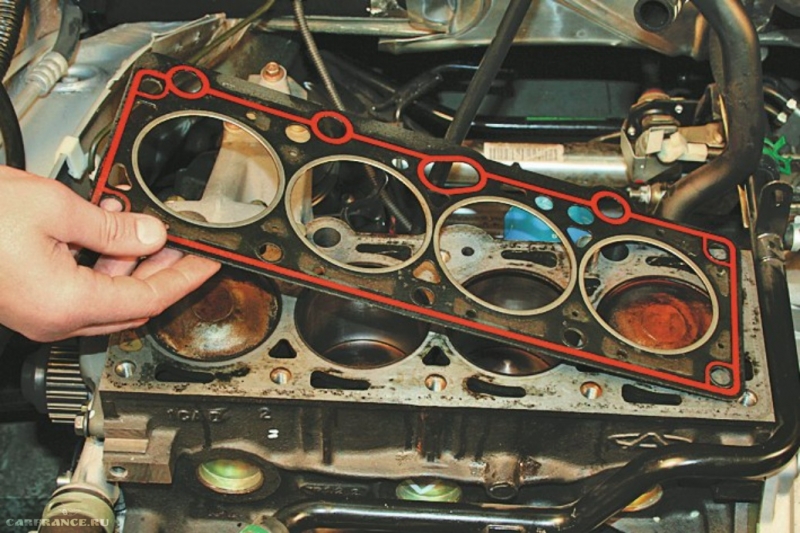

Прокладка ГБЦ вблизи (двигатель снят)

Итак, рассмотрим, устройство мотора ВАЗ-2114:

Схема и устройство двигателя

№Номер деталиНаименование запчасти

1
2108-1003298
Гайка

2
2108-1003278-01
Шайба

3
2108-1003277-01
Втулка

3
2108-1003277-02
Втулка

4
2108-1003274
Шпилька крышки

5
2111-1003260
Крышка головки цилиндров

6
2108-1003271
Болт М12х1,25х135

7
2108-1003265
Шайба

8
14328201
Заглушка 10 чашечная

9
14329101
Заглушка 30 чашечная

10
1118-1003011
Головка блока цилиндров

11
2101-1002042
Втулка

12
14329201
Заглушка 36 чашечная

13
10158601
Заглушка 16 сферическая

14
11183-1002011-10
Блок цилиндров

15
14234330
Болт М10х1,25х65

16
2108-1003284-10
Кольцо уплотнительное

17
2111-1003284
Кольцо уплотнительное

18
2111-1003286
Болт

19
2111-1003288-10
Заглушка

20
10725911
Гайка М6 низкая

21
11197773
Шайба 6 пружинная коническая

22
13541221
Шпилька М6х22

23
2108-1003270-10
Прокладка крышки

23
2108-1003270-11
Прокладка крышки головки цилиндров

24
21083-1003020-10
Прокладка головки

24
21083-1003020-11
Прокладка головки

25
2112-3855020
Датчик детонации

25
2112-3855020-01
Датчик детонации

25
2112-3855020-02
Датчик детонации

25
2112-3855020-03
Датчик детонации

26
2101-1002040
Втулка

Процесс замены

Итак, когда понятно основное устройство двигателя, можно перейти непосредственно к процессу замены прокладки. Но сначала необходимо определиться с инструментарием.

Итак, что же понадобиться для совершения процедуры: динамометрический ключ, комплект рожковых и накидных ключей, набор головок и трещотка, насадки с набора Torx, отвертки, охлаждающая жидкость для долива, новая прокладка, ветоши, емкости для слива жидкостей.

Теперь, когда всем обзавелись можно приступить непосредственно к процедуре замены:

Снимаем «клемму-минус».

Обесточиваем автомобиль сняв минус-клемму с АКБ

Демонтируем защитный кожух ГРМ.

Проводим снятие кожуха ГРМ

Выставляем метки ВТМ.

Выставляем точки ВТМ согласно схеме

Сливаем полностью охлаждающую жидкость с автомобиля.

Сливаем ОЖ с ДВС

Сбрасываем давление в топливной системе.

Проводим сброс давления топливной открутив трубки

Отсоединяем приемную отрубу от выпускного коллектора.

Отсоединяем приемную трубу от коллектора

Снимаем крышку головки блока.

Демонтируем клапанную крышку

Отсоединяем дроссельный узел.

Проводим демонтаж дроссельного узла

Снимаем воздушный фильтр.

Демонтируем воздушный фильтр

Демонтируем топливную рампу в сборе с форсунками.

Снимаем топливную рампу с форсунками в сборе

Фиксируем распределительный и коленчатый вал.

Фиксируем распредвал

Снимаем ремень ГРМ.

Демонтируем ремень ГРМ

Проводим демонтаж натяжного ролика.

Открутив крепления шестерни распредвала, снимаем ее.

Открутив крепежную гайку, проводим демонтаж шестерни распредвала

Откручиваем крепление и снимаем заднюю крышку.

Снимаем заднюю крышку

Демонтируем выпускной патрубок ГБЦ.

Отключаем и снимаем термостат.

Проводим демонтаж термостата

Отсоединяем трубки подача и слива топлива.

Откручиваем крепление головки блока.

Демонтируем ГБЦ вместе с прокладкой.

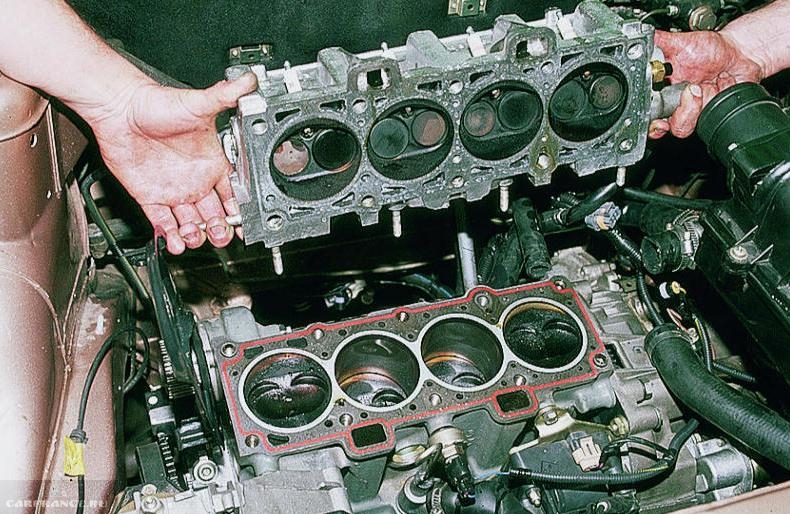

Проводим демонтаж ГБЦ вместе с прокладкой

Очищаем поверхность головки блока от старой прокладки, а также остальной грязи и пыли.

Очистка поверхности от остатков прокладки

Примечание! Попутно, можно осмотреть состояние поршней и камер сгорания на наличие нагара и копоти. При необходимости «подкинуть» маслосъемные кольца.

Устанавливаем новую прокладку.

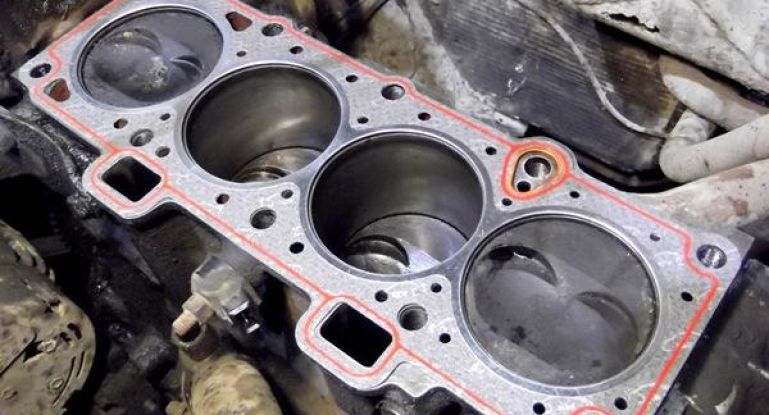

Устанавливаем новую прокладку

Перед установкой головки проверяем, закрыты ли клапана на 1 цилиндре.

Закручиваем болты крепления ГБЦ согласно со схемой. На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.

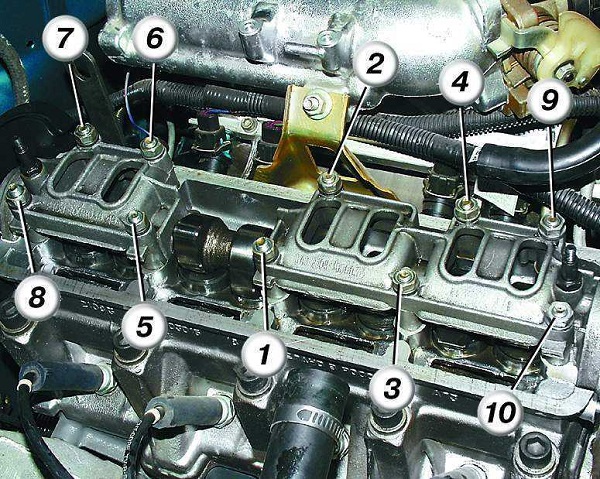

Схема затяжки болтов ГБЦ

Дальнейшую сборку проводим в обратном порядке.

Выбор прокладки

Кроме оригинальной запасной части существует набор аналогов, который можно устанавливать на ВАЗ-2114. Некоторые из них отличаются высоким качеством, и срок эксплуатации имеют намного выше, чем оригинал. Итак, рассмотрим, какие варианты прокладок существуют на 14-ю серию автомобилей Лада.

Оригинал

21083-1003020 – каталожный номер оригинальной прокладки головки блока. Она идеально садиться по посадочным местам, и рекомендована для установки заводом изготовителем. Производится она на заводе АвтоВАЗ и розничная стоимость составляет 600 рублей.

Аналоги

Кроме оригинальной детали имеется достаточное количество аналогов, которые сертифицированные, и как показывает практика, устанавливаются на автомобили. Итак, рассмотрим, какие прокладки ГБЦ можно установить вместо оригинала:

Наименование производителяКаталожный номерСтоимость в рублях

Master-sport
463-915-PCS-MS
300

Reinz
61-31045-00
400

Patron
PG2-0151
450

Elring
463.915
500

Glaser
H50120-00
900

Ajusa
10033100
1000

Trialli
GZ 101 7022
1500

Прокладка ГБЦ производства Elring

Требования к прокладке

Меняя и выбирая прокладку ГБЦ всегда необходимо смотреть на качество изделия. Но, какими свойствами оно должно обладать знает не каждый. Рассмотрим, основные требования к этой запасной части:

• Длительный срок эксплуатации.
• Упругая деформация.
• Устойчивость к раскаленным газам.
• Водо- и маслонепроницаемость.
• Устойчивость к химическим реакциям и воздействиям.

Признаки неисправности

Итак, когда все моменты рассмотрены, осталось перечислить признаки выхода из строя прокладки ГБЦ:

Из глушителя выходит большое количество белого дыма.

Белый дым с глушителя — признак неисправности прокладки ГБЦ

Достаточное количество эмульсии на крышке заливной горловины.

Эмульсия на крышке заливной горловины

В тосоле имеется масляный эффект.

Повысился уровень масла в поддоне.

В бензине прослеживается запах тосола или выхлопных газов.

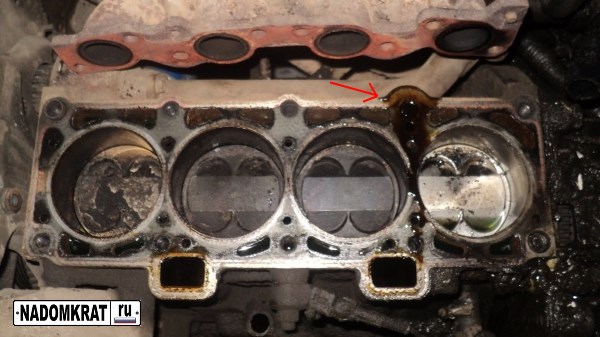

Прогоревшая прокладка ГБЦ

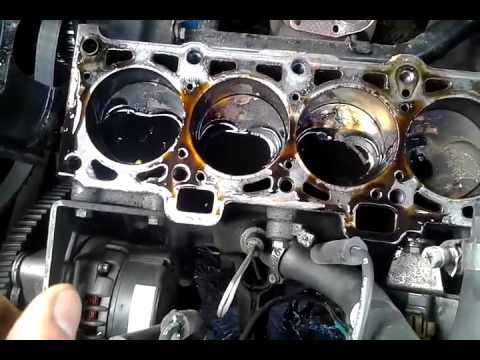

Прогоревшая прокладка ГБЦ вблизиПрогоревшая прокладка ГБЦ

Выводы

Заменить прокладку головки блока на ВАЗ-2114 достаточно сложно, поскольку необходимо знать конструктивные особенности данного двигателя, а также иметь опыт проведения таких операций на аналогичных двигателях.

К выбору прокладки стоит подходить серьезно и тщательно, поскольку от ее состояния зависит нормальная работа многих узлов. Если процесс, расписанный в статье, показался достаточно сложным и автомобилист не в состоянии провести операцию самостоятельно, то рекомендуется обратиться на автосервис, где помогут и сделают все быстро и качественно.

Замена прокладки ГБЦ на ВАЗ 2114. Фото, инструкция как поменять прокладку ГБЦ ВАЗ 2114

Каждая модель ВАЗовского двигателя оснащается прокладкой ГБЦ. Основной её задачей является герметизация камер сгорания и каналов между блоком цилиндров и головкой блока цилиндров (ГБЦ), по которым протекает охлаждающая жидкость.

Она изготавливаться из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Отверстия в прокладке имеют достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию. При нарушении работы прокладки ГБЦ, в двигателе появляются различные неполадки.

Признаки и причины выхода из строя прокладки ГБЦ на ВАЗ 2114

На щупе для проверки уровня масла видна пеноподобная эмульсия. Это свидетельствует о выходе из строя прокладки ГБЦ или об трещине в самом блоке. Жидкость с системы охлаждения попадает в масляные каналы, в ходе работы двигателя взбивается в эмульсию, которая наблюдается на щупе.

Выгоняет антифриз в расширительный бачок.

Причиной чаще всего может быть выгорание прокладки ГБЦ. Схожая проблема может возникнуть из-за воздушной пробки в системе охлаждения, соответственно также может не работать печка в салоне или некорректно работает термостат, при условии, что уровень жидкости в норме.

Выхлопная труба очень сильно дымит белым дымом.

Говорит о том, что, скорее всего, произошел разрыв прокладки ГБЦ, через образовавшуюся щель охлаждающая жидкость попадает в головку блока цилиндров.

Масляные пятна и разводы на поверхности охлаждающей жидкости в расширительном бачке. Вероятно это произошло вследствие разрыва прокладки блока цилиндров и просачивания масла в канал охлаждающей системы.

Повышение температуры двигателя. Это происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз.

Менять прокладку ГБЦ ВАЗ 2114 необходимо при каждом демонтаже головки блока цилиндров, независимо от причин его вызвавшего.

Прокладка является одноразовой, поэтому ее нельзя использовать повторно, это может привести к поломке двигателя.

Для замены прокладки ГБЦ нам понадобятся:

• динамометрический ключ;
• ключи «на 13», «на 17», «на 19»;
• торцовые головки «на 10», «на 13», «на 17», «Torx»;
• отвертка;
• головка для выкручивания свечей;
• новая прокладка ГБЦ ВАЗ 21083100302010 или её аналог ELRING 463915.

Цена прокладки ГБЦ на ВАЗ 2114 составляет около 200 рублей. Актуально на весну 2017-го года для Москвы и области.

Порядок затяжки болтов и сборка двигателя ВАЗ 2114

Устанавливаем на блок новую прокладку головки, по установочным втулкам так, чтобы отверстие с медной окантовкой для прохода масла в прокладке находилось между третьим и четвёртым цилиндрами, прокладка должна быть сухой и чистой.

Затем устанавливаем головку на блок, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ, также оба клапана 1-го цилиндра должны быть закрыты.

Приступаем к затягиванию болтов крепления головки в указанной последовательности см.

фото 18 в четыре этапа. Закручивать болты от центра, постепенно равноудаляясь к краям блока цилиндров, как показано на схеме.

Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Замените на новые болты, длина которых превышает 135,5 мм.

Перед установкой головки блока смажьте болты тонким слоем моторного масла.

Первый цикл затяжки делаем с моментом 20 Н•м (2 кгс•м), второй с моментом 69,4–85,7 Н•м (7,1–8,7 кгс•м), второй и третий окончательно доводим болты на 90°.

Устанавливаем на головку блока детали, и подсоедините к ней шланги и провода в порядке, обратном снятию.

Устанавливаем шкив распределительного вала выступающей частью ступицы к двигателю.

При необходимости регулируем зазоры в приводе клапанов.

Регулируем натяжение ремня ГРМ.

Обратите внимание на то, что на топливных трубках установлены уплотнительные кольца. После отсоединения каждого шланга снимите уплотнительное кольцо с трубки. Сильно обжатые или надорванные кольца замените.

Подпишись на наш канал в Яндекс.Дзене

Еще больше полезных советов в удобном формате

Подписаться

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Демонтаж и монтаж, снятие и установка ГЦ своими силами Ваз 2113-2114-2115

Демонтаж и монтаж

Этапы разборки и сборки головки ваз 2113, ремонт головки цилиндров. Привод клапанов ваз 2114, замена деталей головки цилиндров ваз 2115. Устройство. Эксплуатация систем двигателя автомобиля лада 2115.

Устранение неисправностей в системах лада 2114: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту: головки цилиндров лада 2113, поршневой группы, блока цилиндров.

Этапы снятия головки цилиндров ваз 2114:

– Перед снятием головки цилиндров необходимо убрать давление в топливной системе.

Отсоедините фишку питания бензонасоса, заведите двигатель и пусть он поработает до полной остановки, после чего активируйте стартер примерно на 3 секунды.

• – Перед снятием головки цилиндров необходимо убрать давление в топливной системе.
• Отсоедините фишку питания бензонасоса, заведите двигатель и пусть он поработает до полной остановки, после чего активируйте стартер примерно на 3 секунды.
• – Затем отсоедините клемы аккумулятора.
• – Слейте тосол, при этом открыв кран отопителя и раскрутите нижнюю пробку на радиаторе и блоке цилиндров.
• – Разъедините глушитель от выпускного коллектора, при этом необходимо снять кронштейны выпускной и впускной труб помпы
• – Разъедините шланги подвода топлива.
• – Разъедините трос газа.
• – Разъедините сапун (патрубок вентиляции картера и сбора газов).

• Снятие узлов и деталей системы подачи воздуха
• 1 – воздушный фильтр
• 2 – датчик массового расхода воздуха
• 3 – дроссельный патрубок
• 4 – уплотнительная прокладка
• 5 – ресивер
• 6 – выпускной патрубок системы охлаждения двигателя
• 7 – хомуты крепления шлангов
• 8 – подводящая труба насоса охлаждающей жидкости
• 9 – шланги подогрева дроссельного патрубка
• 10 – шланг впускной трубы

• – Расслабьте хомуты и отсоедините от патрубка шланг впускной трубы, также снимите шланги системы подачи и отвода тосола.
• – Разъедините шланги, ведущие к усилителю тормозов ваз 2113
• – Разъедините провода от датчиков температуры, свечей зажигания и от давления моторного масла.
• – Снимите защитную крышку ремня газораспределительного механизма лада самара 2 и крышку клапанов.

Метки определения ВМТ поршней 1-го и 4-го цилиндра.

• Проверка меток на шкиве распредвала

• – Включите нейтральную скорость коробки передач и проверните коленвал по часовой стрелки, при этом метка на маховике расположилась напротив среднего деления шкалы. Метка на шкиве распредвала обязательно должна находиться напротив метки на задней крышке ремня газораспределительного механизма.
• – Раскрутите гайку натяжного ролика ремня ГРМ, ролик снимите вместе с шайбой, после чего можно снять ремень привода распредвала.
• – Застопорив распредвал специальным ключом, раскрутите болт, после чего снимите шкив со шпонкой.
• – Раскрутите гайку задней крышки ремня ГРМ ваз 2115.
• – Снимите головку цилиндров с прокладкой.
• Головку цилиндров следует собирать в обратном порядке.

• Болт крепления головки цилиндров

В случае, если болты растянулись и длина более 135,5 миллиметров, их необходимо заменить на новые.

После сборки необходимо проверить натяжение ремня ГРМ и зазоры клапанов.

Снятие и установка головки цилиндров на автомобиле ВАЗ 2115-14

Головку цилиндров снимают с двигателя на автомобиле, если для устранения неисправности не требуется разбирать весь двигатель. Например, если необходимо удалить нагар с поверхности камер сгорания и клапанов или заменить клапаны или направляющие втулки клапанов.

Снимайте головку цилиндров в следующем порядке:

—              установите автомобиль на подъемник и уберите давление в системе подачи топлива. Для этого отсоедините колодку жгута проводов электробензонасоса от жгута проводов системы зажигания, запустите двигатель, дайте ему поработать до остановки, а затем включите стартер на 3 с для выравнивания давления в трубопроводах;

—              отсоедините провод от клеммы «минус» аккумуляторной батареи;

—              поднимите автомобиль и слейте охлаждающую жидкость из радиатора и блока цилиндров, для чего откройте кран отопителя и отверните сливные пробки на радиаторе и блоке цилиндров;

—              отсоедините приемную трубу глушителей от выпускного коллектора, снимите кронштейн подводящей трубы насоса охлаждающей жидкости и поддерживающие кронштейны впускной трубы;

—              опустите автомобиль, отсоедините шланги подвода и слива топлива от трубок на двигателе. Закройте отверстия шлангов и трубок, чтобы в них не попала грязь;

—              отсоедините трос привода акселератора от дроссельного патрубка и от кронштейна на ресивере;

снимите шланги вытяжной вентиляции картера, отсоединив их от патрубков на крышке головки

Рис. 1. Снятие узлов и

деталей системы подачи

воздуха: 1 — воздушный

фильтр; 2 — датчик

массового расхода воздуха;

3             — дроссельный патрубок;

4             — уплотнительная

прокладка; 5 — ресивер; 6 —

выпускной патрубок

системы охлаждения

двигателя; 7 — хомуты

крепления шлангов; 8 —

подводящая труба насоса

охлаждающей жидкости; 9 —

шланги подогрева

дроссельного патрубка; 10 —

шланг впускной трубы

—   ослабьте стяжные хомуты и отсоедините от дроссельного патрубка шланг 10 (см. рис. 1) впускной трубы, шланг продувки адсорбера (если на автомобиле имеется система улавливания паров бензина), шланги 9 подвода и отвода охлаждающей жидкости;

—   отсоедините от ресивера шланг отбора разрежения к вакуумному усилителю тормозов;

—   отсоедините провода от свечей зажигания, от датчиков контрольной лампы давления масла и указателя температуры охлаждающей жидкости, от дроссельного патрубка и от датчика температуры на отводящем патрубке рубаошки охлаждения; отсоедините провода от жгута проводов форсунок;

—   отсоедините шланги от отводящего патрубка рубашки охлаждения двигателя;

—   снимите переднюю защитную крышку зубчатого ремня и крышку головки цилиндров;

Рис. 2. Метки для определения ВМТ поршней первого и четвертого цилиндров

Рис. 3. Проверка совпадения установочных меток на шкиве распределительного вала и задней защитной крышке

—   установите рычаг переключения передач в нейтральное положение и поверните по часовой
стрелке коленчатый вал в такое положение, чтобы метка на маховике (см. рис. 2). видимая в люке картера сцепления, находилась против среднего деления шкалы. При этом метка на шкиве

распределительного вала (см. рис. 3) должна находиться против установочной метки на задней

крышке зубчатого ремня;

—   отверните гайку крепления натяжного ролика и снимите его вместе с дистанционной шайбой;
снимите ремень со шкива распределительного вала;

—   придерживая шкив распределительного вала от проворачивания приспособлением 67.7811.9509,
отверните болт крепления и снимите шкив со шпонкой;

—   отверните гайку крепления задней крышки зубчатого ремня к головке цилиндров;

—   отверните болты крепления и снимите головку цилиндров с прокладкой.

Устанавливайте головку цилиндров в порядке, обратном снятию, соблюдая рекомендации, изложенные в подразд. «Сборка двигателя». Прокладку между головкой и блоком цилиндров

повторно применять не допускается, поэтому замените ее новой.

Рис. 4. Болт крепления
головки цилиндров

Если болты крепления головки цилиндров вытянулись и их длина превышает 135,5 мм (см. рис. 4). то замените болты новыми. Болты затягивайте в четыре приема в порядке, указанном в подразд. «Сборка двигателя».

После установки головки цилиндров отрегулируйте натяжение ремня и привод акселератора. Проверьте и при необходимости отрегулируйте зазоры в клапанном механизме. Проверьте работу системы управления двигателем.

Ваз 2114: замена прокладки гбц своими руками

Как поменять прокладку головки блока цилиндров ваз 2114 самому?

Содержание:

На соединении блока цилиндров с головкой может проступать охлаждающая жидкость или моторное масло. Причиной этого может быть прогоревшая прокладка. В статье дана подробная инструкция для Ваз 2114: замена прокладки гбц своими руками, а также размещено , в котором показан процесс замены.

Необходимость замены

Менять прокладку ГБЦ на ВАЗ 2114 необходимо при каждом демонтаже независимо от причин его вызвавшего. Она является одноразовой, поэтому ее нельзя использовать повторно, это может привести к поломке двигателя.

Прокладка должна отвечать следующим требованиям:

• обладать упругой деформацией;
• быть водо- и маслонепроницаемой;
• устойчивой к воздействию раскаленных газов;
• устойчивой к химическим воздействиям;
• сохранять свои свойства длительное время.

Если она прогорела, то не может выполнять своих функций и ее следует поменять.

Прогоревшая прокладка головки блока цилиндров

Существует несколько признаков, по которым можно определить необходимость замены:

Запах выхлопного газа или тосола в бензине.

Замасливание тосола.

Большое количество эмульсии на крышке с заливной горловины масла в двигатель.

Повышенный уровень масла в поддоне.

Много белого пара, выходящего из глушителя.

Процесс замены (для 8 клапанного авто)

Процедуру лучше проводить на эстакаде и или смотровой яме. Для работы следует приготовить:

• динамометрический ключ;
• гаечные ключи;
• торцовые головки, в том числе «Torx»;
• отвертку;
• новую прокладку;
• емкость для слива охлаждающей жидкости (ОЖ);
• чистые тряпки.

Процедура замены прокладки ГБЦ на ВАЗ 2114 своими руками состоит из следующих шагов:

Сначала необходимо обесточить автомобиль. Для этого отсоединяется минусовая клемма от аккумулятора.

Далее следует зафиксировать поршень первого цилиндра в положение ВМТ.

Затем сливаем ОЖ в приготовленную тару.

После этого нужно стравить давление в топливной системе, если автомобиль был недавно в поездке.

На следующем шаге приемную трубу выхлопной системы необходимо отсоединить от выпускного коллектора.

Демонтируем крышку ГБЦ. Вместе с ней можно отсоединить ресивер и дроссельный узел, а также впускной и выпускной коллекторы.

Ослабив хомут, удерживающий воздухоподводящий патрубок на дроссельном узле, снимаем его с узла вместе со шлангом забора воздуха и корпусом воздухофильтра.

На левом торце головки ВАЗ 2114 находятся «массовые провода», которые нужно отсоединить и снять топливную рамку с элементами топливной системы.

Открутив крепежные винты, которыми крепится передняя крышка, снимаем ее и ремень ГРМ. Обязательно следует зафиксировать коленвал и распредвал от прокручивания.

Далее следует извлечь натяжной ролик и дистанционную шайбу.

Открутив крепежный болт снимаем зубчатый шкив распредвала.

На следующем этапе снимаем заднюю крышку: сначала откручиваем гайку, удерживающую крышку, а потом остальные крепежные болты.

Используя крестовую отвертку, откручиваем винты, ослабляя хомуты и последовательно отсоединяя все шланги от выпускного патрубка головки блока цилиндров ВАЗ 2114: подводящий патрубок радиатора, термостат со шлангом, а также подводящие шланги дроссельного узла и отопления,

Крестовой отверткой ослабляем хомуты

Открутив крепежные гайки нужно отсоединить от топливных трубок шланги слива и подачи топлива.

Далее, с помощью шестигранника нужно открутить 10 болтов крепления. Желательно их проворачивать последовательно на половину оборота по определенной схеме. Благодаря этому снимается напряжение и исключается деформация крышки. Затем следует вытащить винты вместе с шайбами.

Откручиваем шестигранником 10 болтов

На следующем этапе демонтируется ГБЦ вместе с прокладкой.

Далее, обязательно нужно очистить соприкасающиеся поверхности от загрязнений и металлической стружки. Кроме того, следует проверить, чтобы в резьбовых отверстиях крепежных болтов головки отсутствовало масло.

Устанавливаем новую прокладку с учетом 2-х центрирующих втулок так, чтобы отверстие, имеющее медную окантовку, предназначенное для прохождения масла, находилось между третьим и четвертым цилиндрами.

Устанавливаем новый расходник с учетом направляющих

Прежде чем устанавливать ГБЦ необходимо проверить, чтобы на 1-м цилиндре были закрыты оба клапана.

Далее, винты вставляем в отверстия и закручиваем в четыре этапа соответственно указанной ниже схеме.

Схема закручивания болтов крепления головки

На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.

Установив на место головки блока цилиндров, следует присоединить в обратной последовательности все шланги и подключить провода и разъемы датчиков. Устанавливая шкив распредвала, следует проследить, чтобы выступающая часть ступицы была обращена к двигателю.

Далее, необходимо проверить и отрегулировать при необходимости зазоры в приводе клапанов. После установки ремня ГРМ поверить его натяжку.

Заключение

Таким образом, заменить прокладку ГБЦ на ВАЗ 2114 своими руками не сложно, если правильно соблюдать последовательность выполнения операций и следовать рекомендациям. Для наглядности прилагается соответствующее . Для того чтобы замена была выполнена качественно, должны быть соблюдены следующие правила:

• участки блока, где необходима герметизация должны быть обезжирены, убраны все остатки предыдущей прокладки;
• резьбовые отверстия должны быть очищены от загрязнений и масла;
• соприкасающиеся поверхности в местах герметизации не должны иметь неровностей, если есть небольшие дефекты, они удаляются с помощью оселка. При наличии значительных дефектов на поверхности головки блока цилиндров ее следует отшлифовать;
• при установке прокладку необходимо тщательно отцентрировать согласно направляющих элементов, иначе она не обеспечит исправную работу двигателя в течение длительного периода;
• меняя прокладку, лучше заменить все болты на блоке;
• под болты следует установить подкладные шайбы.

Устанавливая ГБЦ на ВАЗ 2114, следует проявлять особую осторожность недопустимо появление царапин на прокладке и соприкасающихся поверхностях.

«Замена прокладки ГБЦ на ВАЗ 2114»

http://avtozam.com

Разборка и сборка головки цилиндров – Ваз 2114

Порядок затягивания гаек крепления корпусов подшипников распределительного вала

1. Предварительно затяните гайки в последовательности, указанной на рисунке, до прилегания поверхностей корпусов подшипников к головке цилиндров, следя за тем, чтобы установочные втулки корпусов свободно вошли в свои гнезда.

2. Окончательно затяните гайки моментом 21,6 Н ·м (2,2 кгс ·м) в той же последовательности.

Немедленно после затяжки гаек крепления корпусов подшипников тщательно удалите остатки герметика, выдавленного из зазоров при затяжке, в зонах, сопрягаемых с прокладкой крышки головки цилиндров и с корпусом вспомогательных агрегатов. Не удаленные полимеризовавшиеся остатки герметика в указанных местах приведут к течи масла через уплотнения.

Оправкой 67.7853.9580 запрессуйте новый сальник распределительного вала, предварительно смазав его моторным маслом. С задней стороны головки цилиндров установите заглушку с прокладкой.

Установите отводящий патрубок рубашки охлаждения с прокладкой и датчиком температуры.

Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн

Наденьте на шпильки головки цилиндров прокладки и установите выпускной коллектор и впускную трубу. Закрепите их гайками вместе с кронштейном 6 и экраном 7.

Установите рампу форсунок с форсунками и регулятором давления топлива и прикрепите ее болтами к головке цилиндров. Уплотнительные кольца форсунок перед установкой смажьте моторным маслом. Установите жгут проводов форсунок и подключите провода к форсункам.

Установите ресивер с прокладкой и кронштейном топливопроводов и прикрепите его гайками к впускной трубе и кронштейну 6. Установите вакуумный шланг, идущий от ресивера к регулятору давления топлива.

Установите трубки подвода и слива топлива, прикрепив их к топливной рампе, к регулятору давления топлива и к кронштейну на ресивере.

Прикрепите к ресиверу дроссельный патрубок с прокладкой. Присоедините к дроссельному патрубку шланг вытяжной вентиляции картера на холостом ходу.

Заверните в головку цилиндров свечи зажигания и датчики указателя температуры охлаждающей жидкости и контрольной лампы давления масла.

Зазоры в клапанном механизме отрегулируйте после установки головки цилиндров на двигатель.

Выполняем замену прокладки ГБЦ ВАЗ- 2114

Необходимость в снятии головки блока двигателя (ГБЦ) возникает при замене уплотнительной прокладки ГБЦ, самого блока цилиндров, а также при ремонте механизма поршневой группы. Кроме того такая необходимость может возникнуть в случае полного капитального ремонта силового агрегата или его модернизации.

Данную операцию необходимо проводить на ремонтной эстакаде или же смотровой яме.

ВАЗ-2114

Далее мы предлагаем детальную инструкцию «как осуществляется замена прокладки ГБЦ ВАЗ-2114»:

– первым делом необходимо отключить питание аккумулятора (откручиваем минусовую клемму);

– сливаем охлаждающую жидкость. Если вы ее не собираетесь менять, то приготовьте чистую емкость;

– от выпускного коллектора отключаем приемную трубу;

– полностью отсоединяем ресивер с дроссельным узлом и коллекторы (впускной и выпускной);

– отключаем провода «массы». У автомобиля ВАЗ-2114 они крепятся в левой части головки блока. Далее можно снимать топливную рампу вместе с форсунками и всеми топливоподводящими трубками;

– продолжаем отключать оборудование автомобиля. Убираем высоковольтные провода, которые подходят к свечам зажигания, а также отключаем датчики уровня масла и температуры ОЖ (охлаждающей жидкости);

– приступаем к снятию ремня ГРМ, а затем демонтируем натяжной ролик, шкив распределительного вала и специальную дистанционную шайбу;

– сзади откручиваем гайку крепления, которая присоединяет крышку привода ГРМ к ГБЦ;

– теперь можно снимать крышку головки;

– используя крестовую отвертку, ослабляем все имеющиеся хомуты и отключаем шланги, следующие с выпускного патрубка;

– откручиваем десять болтов крепления головки. Для выполнения этой операции необходимо использовать шестигранник №10;

– крепежные винты вынимаются вместе с шайбами;

– далее можно спокойно снимать ГБЦ вместе с прокладкой;

– при полной разборке клапанного механизма обязательно используйте деревянный брусок. Подкладывайте его под тарелку клапана, который сейчас будете рассухаривать;

– теперь можно рассухаривать клапаны и доставать их из направляющих втулок;

– далее необходимо взять ключ №13 и открутить им гайки крепления на выпускном патрубке;

– снять патрубок и прокладку.

Сборка двигателя после ремонта и замены всех неисправных деталей производится в обратной последовательности.

При сборке двигателя советуем придерживаться следующих рекомендаций:

– все направляющие втулки и стержни клапанов промазываются моторным маслом;

– перед началом сборочного процесса необходимо очистить поверхность блока от старого масла и грязи, а также от следов герметика;

– новую прокладку головки блока необходимо укладывать строго по двум центрирующим втулкам, которые имеются на головке блока;

– крепежные болты затягиваются за четыре приема в определенной последовательности. Первая затяжка болтов производится с моментом 2,0 кгс.м, вторая затяжка – 7,2–8,7 кгс.м, затем выполняется дотяжка на 90 градусов и в заключении – поворот винтов еще на 90 градусов.

Даже начинающий автомобилист сможет снять головку блока с двигателя автомобиля ВАЗ-2114, если будет следовать нашим рекомендациям.
