Замена сцепления Лада Калина своими руками: фото, видео

Автомобиль Лада Калина – снискал в народе заслуженную популярность, которая со временем только укреплялась, потому, что эта машина показала воистину высокие эксплуатационные характеристики при минимальной стоимости обслуживания.

На видео подробный процесс замены сцепления на Лада Калина:

Замена сцепления на Лада Калина

Однако, как и на любом другом автомобиле, существуют некоторые узлы требуют обязательной замены после совершения определённого пробега. К таким узлам как раз и относится сцепление, без которого просто не может существовать каждый автомобиль.

В процессе замены сцепления

Провести самостоятельную замену сцепления на Лада Калина достаточно сложно, хотя и выполнимо. Ниже, в нашей статье мы подробно расскажем, как провести такие работы с начала и до конца не допустив при этом ошибок.

Типы сцепления на Калине

На автомобили ВАЗ 1117, 1118 и 1119 устанавливаются два различных типа сцепления на 190 и 220 миллиметров.

Определить свой диаметр очень просто, достаточно лишь обратить внимание на количестве болтов крепления стартера. На 190 мм – их 3, а у 200 мм – их 2.

Независимо от фирмы изготовителя, в сборе практически всегда вы найдёте сам диск сцепления, корзину и выжимной подшипник.

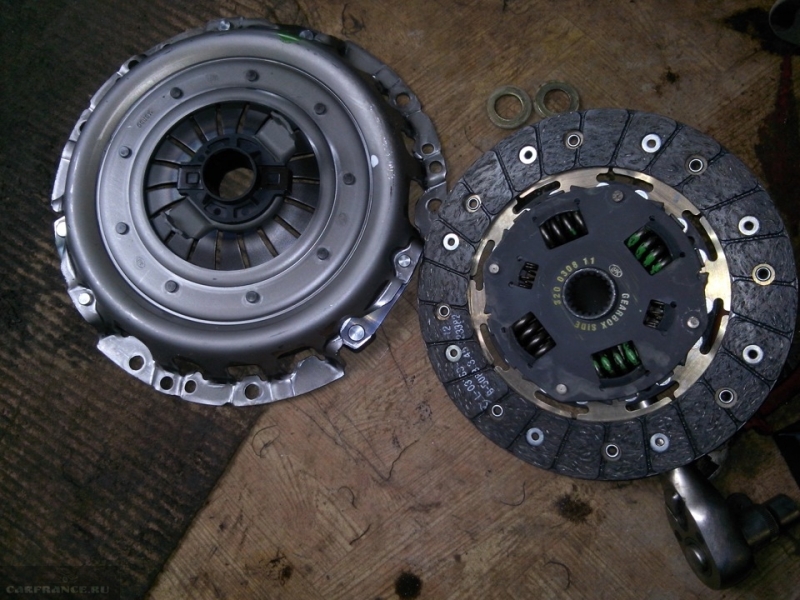

Новый комплект сцепления

Подготовительные работы

Не секрет, что работы по замене сцепления проводятся через демонтаж коробки переключения передач, следовательно, необходимо заблаговременно позаботится о наличии смотровой ямы либо эстакады. Также нам потребуются следующие инструменты и материалы:

Новый комплект сцепления.
Набор с инструментами.
Шестигранный ключ.
Домкрат.
Ветошь.
Отвёртка.
Емкость для слива масла.
Новое трансмиссионное масло (при необходимости).
Лампа для освещения труднодоступных мест.

Пошаговый процесс замены сцепления

Первым делом работы необходимо проводить под капотом автомобиля.

Отсоединяем силовой и минусовой кабель от аккумуляторной батареи и затем извлекаем её.

Затем убираем корпус воздушного фильтра вместе с гофрой.

Убираем все провода от стартера.

Демонтируем все провода, идущие у КПП и силового агрегата.

Переходим к работе под автомобилем

При наличии защиты картера, выкручиваем все болты и убираем её.

Для демонтажа защиты, необходимо открутить 4 болта

Следующий шаг заключается в сливе трансмиссионного масла. Сливается оно через сливную пробку, которая выкручивается при помощи шестигранного ключа.

Далее, снимаем провода с «коробки» и отсоединяем крепление троса сцепления.

Убираем приводные валы, и «краб» зафиксированный на коробке.

Кардан переключения скоростей также снимается. (Одевать снова эту деталь лучше всего с помощником – прим.).

Следующий шаг заключается в снятии опоры КПП, но перед этим нужно выставить опору под двигатель в виде домкрата.

Снимаем КПП и переходим к работе со сцеплением.

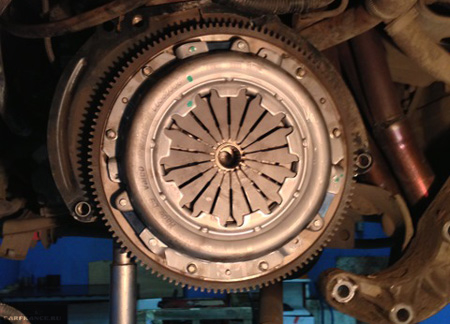

В первую очередь нам необходимо открутить кожух выжимного диска, который крепится к маховику при помощи 6 болтов. При выполнении этой работы, нельзя допустить проворачивание маховика и нужно удерживать его на месте заранее приготовленной отвёрткой. А болты откручивать не спеша по очереди каждый, допуская по одному повороту на круг для каждого болта.

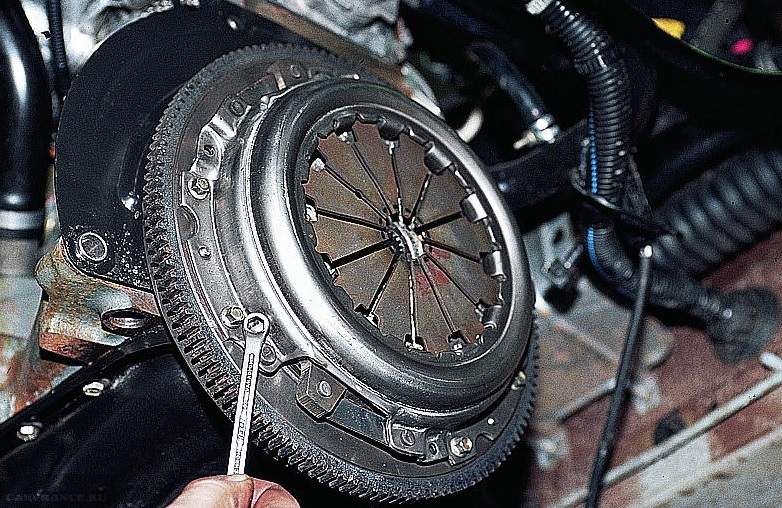

Выкручиваем по 2 болта с трёх сторон

Достаём диски и осматриваем их полностью. На диске и маховике не должно присутствовать каких-либо трещин и других механических дефектов. Также смотрим на фрикционные накладки. При наличии любого из вышеперечисленных дефектов, проводим их обязательную замену.

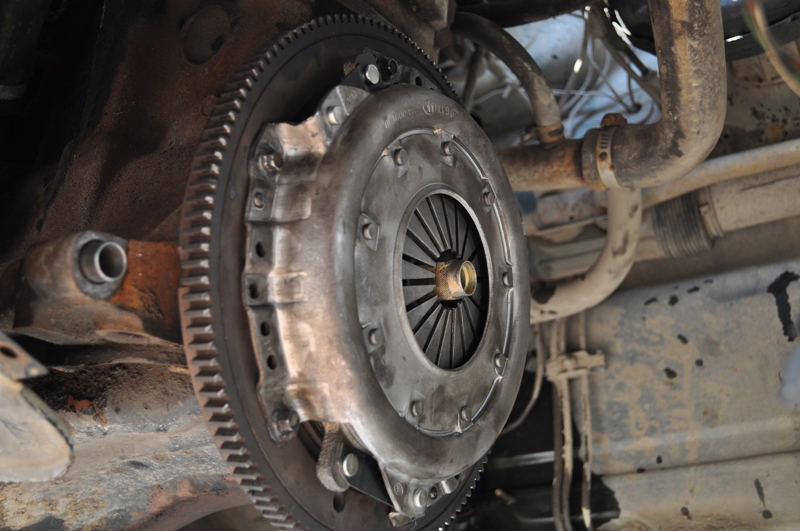

Снимаем корзину и ведомый диск

Дефекты на нажимной и диафрагменной пружине, тоже повод для замены деталей.

Ведомый диск весь в масле — одна из причин по которой плохо работает сцепление

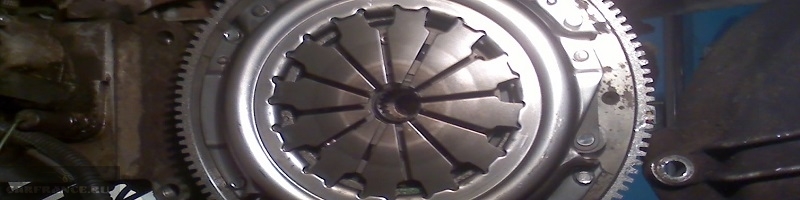

Выработка на «лепестках» корзины

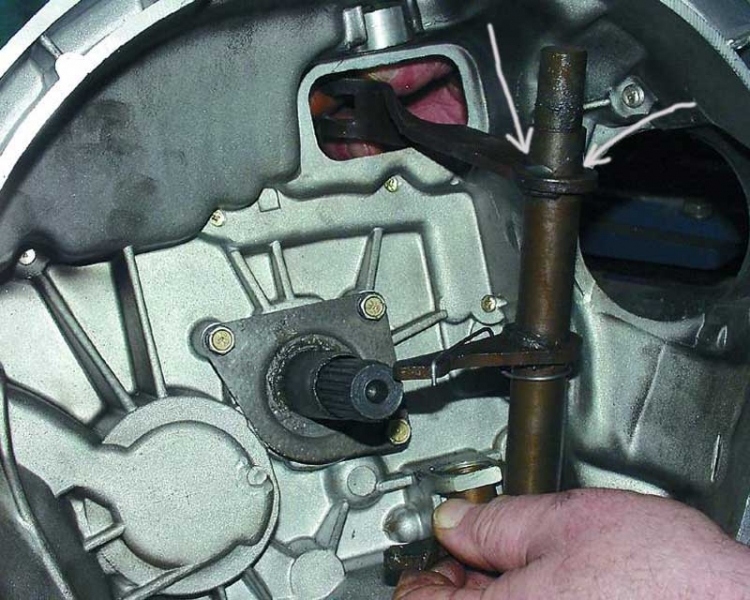

Следующий шаг заключается в проверке свободного хода диска. Если в плавности хода есть сомнения, нужно выяснить причину заедания и устранить её подручным способом.

Можно считать, что этими действиями сцепление продиагностировано, и все элементы которым требовалась замена исправлены. Теперь нужно собрать все в обратной последовательности.

Собираем все части аналогично снятию, не забывая про аккуратность и плавность движений, а при установке корзины, отцентровываем диск внутри неё.

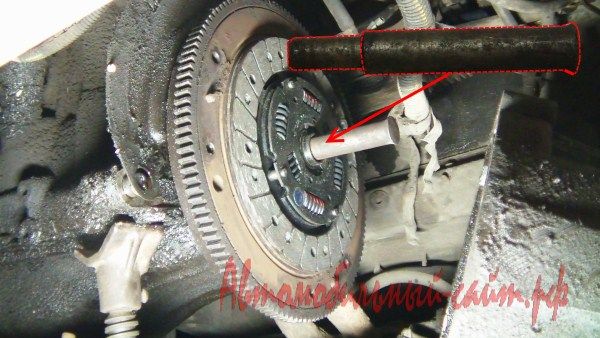

Монтируем ведомый диск, а потом уже нажимной. Закручивая болты столь же равномерно, как и при откручивании.

Устанавливаем коробку переключения передач, подключаем к ней все провода, трос и привод сцепления.

Заливаем новое или отработанное масло обратно в КПП.

Когда установка всех систем закончена, следует отрегулировать трос сцепления.

Внимание!

Если вы не уверены в своих силах, то вам не следует приступать к подобному виду ремонта и необходимо обратится в автосервис для наиболее профессиональной помощи.

Правила эксплуатации

Для того, чтобы избежать новых проблем со сцеплением следует выполнять эти не сложные правила:

Нажимайте на педаль сцепления плавно, а вот отпускать его следует по резче, но не бросая его.

При стоянке на подъёме лучше отпустить педаль сцепления и включить «ручник» (ручной тормоз – прим.). Ручной тормоз должен быть отрегулирован и держать машину на уклоне.

Переключайте передачи как можно быстрее, избегая «бросков» коробки переключения передач.

В холодное время года, когда многие нажимают педаль сцепления для облегчённого пуска двигателя, сцепление испытывает повышенную нагрузку. Система сцепления не получает износа лишь тогда, когда прогреется масло.

Во время движения не держите ногу на педали сцепления, а чуть по одаль от неё.

Справка!

Сцепление – благодаря этому механизму, передаётся крутящий момент от трансмиссии к двигателю. Сама передача, осуществляется благодаря наличию троса сцепления, который соединяет механизм с КПП, за счёт чего и происходит сам старт, торможение и переключение передач.

Какие неисправности могут случится со сцеплением?

Хотя этот список и небольшой, проблем в случае возникновения он может сделать не мало:

Не включается сцепление – эта неисправность возникает, когда у педали сцепления слишком большой свободный ход. Как правило при включении первой передачи происходит характерный треск со стороны коробки переключения передач. Оставлять без внимания эту проблему не стоит, так как она может привести к ещё большим проблемам уже с самой КПП.
Пробуксовка сцепления – причина этой неисправности заключается в том, что машина не набирает необходимой скорости при повышении оборотов двигателя. Как правило это наблюдается сначала на высоких оборотах, но после становится заметной и на «низах». Второй симптом – это неприятный запах, который появляется на высоких оборотах двигателя. Если подобная проблема наблюдается, необходимо срочно провести диагностику сцепления.
Неправильный ход педали сцепления – признаки этой поломки, неравномерный ход педали сцепления, когда педаль в одно время возвращается в исходное положение, а в другое она находится в свободном плавании. Казалось бы, причина кроется в пружине, однако начинать осмотр следует с троса сцепления.
Рывки автомобиля при нажатии на педаль сцепления – данная неисправность очень серьёзна и вам в срочном порядке следует проверить все соединения и всё сцепление в целом на предмет износа и заметь их.

Замена сцепления на Лада Калина своими руками

Однако, как и на любом другом автомобиле, существуют некоторые узлы требуют обязательной замены после совершения определённого пробега.

К таким узлам как раз и относится сцепление, без которого просто не может существовать каждый автомобиль.

В процессе замены сцепления

На автомобили ВАЗ 1117, 1118 и 1119 устанавливаются два различных типа сцепления на 190 и 220 миллиметров. Определить свой диаметр очень просто, достаточно лишь обратить внимание на количестве болтов крепления стартера. На 190 мм – их 3, а у 200 мм – их 2. Независимо от фирмы изготовителя, в сборе практически всегда вы найдёте сам диск сцепления, корзину и выжимной подшипник.

Новый комплект сцепления

Новый комплект сцепления.
Набор с инструментами.
Шестигранный ключ.
Домкрат.
Ветошь.
Отвёртка.
Емкость для слива масла.
Новое трансмиссионное масло (при необходимости).
Лампа для освещения труднодоступных мест.

Первым делом работы необходимо проводить под капотом автомобиля.

Отсоединяем силовой и минусовой кабель от аккумуляторной батареи и затем извлекаем её.

Затем убираем корпус воздушного фильтра вместе с гофрой.

Убираем все провода от стартера.

Демонтируем все провода, идущие у КПП и силового агрегата.

Переходим к работе под автомобилем

При наличии защиты картера, выкручиваем все болты и убираем её.

Для демонтажа защиты, необходимо открутить 4 болта

Далее, снимаем провода с «коробки» и отсоединяем крепление троса сцепления.

Убираем приводные валы, и «краб» зафиксированный на коробке.

Кардан переключения скоростей также снимается. (Одевать снова эту деталь лучше всего с помощником – прим.).

Снимаем КПП и переходим к работе со сцеплением.

Выкручиваем по 2 болта с трёх сторон

Снимаем корзину и ведомый диск

Дефекты на нажимной и диафрагменной пружине, тоже повод для замены деталей.

Ведомый диск весь в масле — одна из причин по которой плохо работает сцепление

Выработка на «лепестках» корзины

Монтируем ведомый диск, а потом уже нажимной. Закручивая болты столь же равномерно, как и при откручивании.

Устанавливаем коробку переключения передач, подключаем к ней все провода, трос и привод сцепления.

Заливаем новое или отработанное масло обратно в КПП.

Когда установка всех систем закончена, следует отрегулировать трос сцепления.

Внимание!

Для того, чтобы избежать новых проблем со сцеплением следует выполнять эти не сложные правила:

Нажимайте на педаль сцепления плавно, а вот отпускать его следует по резче, но не бросая его.

Переключайте передачи как можно быстрее, избегая «бросков» коробки переключения передач.

Во время движения не держите ногу на педали сцепления, а чуть по одаль от неё.

Сцепление – благодаря этому механизму, передаётся крутящий момент от трансмиссии к двигателю. Сама передача, осуществляется благодаря наличию троса сцепления, который соединяет механизм с КПП, за счёт чего и происходит сам старт, торможение и переключение передач.

Хотя этот список и небольшой, проблем в случае возникновения он может сделать не мало:

Не включается сцепление – эта неисправность возникает, когда у педали сцепления слишком большой свободный ход. Как правило при включении первой передачи происходит характерный треск со стороны коробки переключения передач. Оставлять без внимания эту проблему не стоит, так как она может привести к ещё большим проблемам уже с самой КПП.
Пробуксовка сцепления – причина этой неисправности заключается в том, что машина не набирает необходимой скорости при повышении оборотов двигателя. Как правило это наблюдается сначала на высоких оборотах, но после становится заметной и на «низах». Второй симптом – это неприятный запах, который появляется на высоких оборотах двигателя. Если подобная проблема наблюдается, необходимо срочно провести диагностику сцепления.
Неправильный ход педали сцепления – признаки этой поломки, неравномерный ход педали сцепления, когда педаль в одно время возвращается в исходное положение, а в другое она находится в свободном плавании. Казалось бы, причина кроется в пружине, однако начинать осмотр следует с троса сцепления.
Рывки автомобиля при нажатии на педаль сцепления – данная неисправность очень серьёзна и вам в срочном порядке следует проверить все соединения и всё сцепление в целом на предмет износа и заметь их.

Процесс замены сцепления на Калине

В зависимости от манеры управления транспортным средством и пройденных километров требуется замена сцепления на Калине. Процедура несложная, и выполнить ее можно своими силами.

Что расскажет о необходимости ремонта

Каждый автомобиль имеет свои «болезни». Распространенная болезнь автомобиля Лада Калина — это не всегда корректная работа системы сцепления с течением времени.

Правда, это заболевание не хроническое и встречается достаточно редко. В большинстве случаев это связано с выжимным подшипником или свидетельствует о том, что требуется замена диска сцепления.

Если рассматривать топ неисправностей Лада Калина, то эта уверенно занимает 8-ю позицию.

Диск и подшипник по отдельности менять не рекомендуется, они заменяются только в сборе. Чтобы каждый раз не снимать КПП, крайне желательно менять сцепление одним комплектом.

Прежде чем принимать решение о необходимости замены комплекта сцепления, разберемся, какие характерные неисправности проявляются и можно ли провести регулировку, тем самым отложив дорогостоящий ремонт, еще на какой-то срок.

О том, что в работе механизма появились проблемы, машина «расскажет» и «покажет» сама. Главное — не упустить момент и обойтись небольшим ремонтом или регулировкой троса сцепления, не дожидаясь, когда неисправность проявит себя на трассе и ремонт выльется в круглую сумму.

Перед тем как решить задачу о замене сцепления, рассмотрим, что можно сделать в плане регулировок.

На автомобили Лада Калина ставится однодисковое сухое сцепление с центральной пружиной и соединяемые с педалью через трос сцепления, которые саморегулируются посредством храпового механизма.

Неисправности, когда требуется замена тросика, его регулировка:

щелкает педаль сцепления;
педаль заедает;
увеличен ее ход;
сцепление «повело», а ответ покажет только вскрытие;
скорости включаются, но с проблемами;
оно может пробуксовывать;
вы можете почувствовать запах гари в салоне;
сильная вибрация;
скорости вообще не включаются.

Как отрегулировать трос сцепления самостоятельно

Выполняем следующие действия:

для свободного доступа к наконечнику снимаем воздушный фильтр;
тянем за наконечник, выбирая максимум натяжения троса;
используя штангенциркуль, измеряем расстояние между рычагом вилки и наконечником: если оно больше 27 мм, поворачиваем поводок по резьбе;
нажимаем на педаль сцепления несколько раз, повторяем замер, процесс выполняется до получения результата.

Если регулировка не помогла необходимо заменить сцепление. Это один из важнейших механизмов в устройстве любого автомобиля.

Бензиновые двигатели начинают развивать мощность, достаточную для того, чтобы автомобиль тронулся, начиная от 1000 об/мин.

Такие обороты слишком велики, чтобы напрямую соединить мотор с ведущими колесами, для чего и существует механизм сцепления, через который крутящий момент двигателя передается на ведущие колеса.

Автомобиль плавно трогается и двигается. У водителя есть возможность, переключая скорости, выбрать оптимальный режим работы силового агрегата.

Выбираем, что будем ставить на автомобиль для замены

На Ладу Калину производитель может установить один из двух типов сцепления: диаметром 190 мм и 200 мм. Какой тип установлен на вашем автомобиле, вычислить легко: считаем болты, которыми крепится стартер: 2 — 200 мм, 3 — 190 мм. Какой комплект приобрести, зависит от вашего желания и финансовых возможностей.

Это может быть и официальный поставщик конвейера завода изготовителя, а могут быть и компании, специализирующиеся на производстве подобной продукции. Считается, что импортное работает мягче — это Valeo и Sachs. Сколько проходит, как писалось выше, зависит от эксплуатации автомобиля. Средний комплект сцепления ходит до 100 000 км.

Что потребуется для работы

Работа производится и сверху (доступ под капотом), и под автомобилем, то есть либо загоняем его на эстакаду, либо используем смотровую яму в гараже. Еще потребуются:

комплект сцепления;
набор ключей;
подпорка для двигателя (в гараже можно вывесить на таль);
сосуд для слива масла из КПП.

Выполняем следующие действия:

Снимаем воздушный фильтр и гофру.

От АКБ отсоединяем всю проводку, клеммы и тоже ее снимаем.

Откручиваем провода питания стартера.

От КПП отделяем трос и проводку.

Снимаем защиту картера двигателя.

Очищаем все пространство, где КПП соединяется с мотором, откручиваем ее.

Снимаем опору двигателя, либо под него подставляется домкрат, либо он вывешивается на таль.

Откручиваем от КПП приводные валы, «краб», крепящийся к коробке.

Осталось отсоединить КПП от двигателя и приступить к замене.

Выкручиваются болты, крепящие кожух выжимного диска к маховику. Маховик зажимаем отверткой. Болты отворачиваются последовательно по половине оборота, двигаясь по кругу.

Снимаем диски сцепления. Даже если на них нет видимых повреждений, откладываем. Проверяем маховик на сколы и царапины.

Начинаем установку всего снятого и разобранного на свои места. Устанавливая корзину, центруем диск внутри нее.

Сначала устанавливаем ведомый диск, затем кожух нажимного диска.

Затягивать болты необходимо равномерно по кругу.

Приворачиваем КПП к мотору.

Объединяем КПП с проводкой и тросиком.

Производим регулировку троса — теперь это необходимо для корректного функционирования системы, это вы уже умеете делать.

Удачи на дорогах!

Замена сцепления на Lada Kalina своими руками

Как самостоятельно заменить сцепление на Калине?

Лада Калина – надежная машина, которая хорошо зарекомендовала себя на отечественных дорогах. В каждом поколении производители исправляли недостатки и вносили какие-то новшества.

При эксплуатации автомобиля изнашиваются некоторые узлы, которые требуют ремонта или замены. Например, с течением времени необходимо менять сцепление.

Замена сцепления на Калине своими руками — процедура довольно трудоемкая, но вполне может быть выполнена в домашних условиях. В статье подробно описан весть процесс, а также прилагается .

Инструкция по замене

С помощью сцепления передается крутящий момент от трансмиссии двигателю. Осуществляется передача благодаря тросу сцепления, который соединяет силовой агрегат с коробкой передач и обеспечивает старт авто, переключение передач и торможение. Благодаря рычажному механизму автомобиль приводится в движение.

Какое сцепление выбрать?

Существует несколько видов сцепления, отличающиеся:

принципом работы: электрические, механические и комбинированные;
рабочей средой: воздушная и масляная ванна;
механизмом: замкнутые и попеременно замкнутые группы механизмов;
количеством дисков: одно-, двух- и многодисковые;
количеством пружин: с одной и несколькими;
двухпоточные.

Сцепление – сложный механизм, поэтому перед его самостоятельной заменой на Ладе Калине следует внимательно изучить конструкцию и особенности механизма.

Сцепление Лады Калины

На ВАЗ 1117, 1118 и 1119 устанавливают сцепления 190 и 200 мм. Определить диаметр можно по количеству болтов крепления стартера. Для 190 мм их 3, а для 200 мм – 2. В комплект сцепления входит диск сцепления, корзина и выжимной подшипник. Наиболее популярными являются изделия марок: Valeo, Sachs, Luk, ВИС, Kraft.

При использовании привода от других моделей нужно обращать внимание на маховик, тип которого определяется по количеству шпилек стартера. В Ладе Калина их два, в ВАЗ 2108 — три. Ресурс сцепления зависит от узлов и условий эксплуатации. Качественного привода может хватить на 100 тыс. километров.

Если в дороге произошли неприятности со сцеплением, то лучше вызвать эвакуатор или отбуксировать автомобиль другим транспортным средством, иначе это может привести к поломке коробки передач.

Инструменты

Для замены сцепления автомобиль необходимо поднять, так как часть работ выполняется снизу. Для этого можно воспользоваться подъемником, эстакадой или смотровой ямой. Из инструментов и материалов для процедуры замены своими руками нужно приготовить:

новый комплект;
набор инструментов;
подпорку для двигателя;
емкость для слива масла;
чистые тряпки.

Новый комплект сцепления

При демонтаже коробки передач нужно слить масло. Если работы проводятся самостоятельно, то слить нужно всю смазку. Если есть помощник, то можно слить часть жидкости из проводов, чтобы не побежало масло при их отсоединении.

Этапы

Для проведения замены своими руками автомобиль нужно поставить на эстакаду или обеспечить доступ к днищу машины другим способом. Замена сцепления на Лада Калина состоит из следующих шагов:

Вначале работы проводятся сверху. Для этого следует открыть капот.

Моторный отсек Лады Калины

Далее снимается воздушный фильтр вместе с гофрой.

Следующий шаг – демонтаж аккумуляторной батареи. Отсоединяются клеммы и все провода, что идут к ней, а затем снимается сама батарея.

Далее отсоединяются провода от стартера.

На месте стыка коробки передач и силового агрегата следует убрать все провода и открутить болты крепления КПП к двигателю.

После верхних работ перемешаемся под автомобиль.

В первую очередь убирается защита с картера.

Затем нужно выдернуть провода с КПП и снять крепление троса.

Далее снимаются приводные валы и откручивается «краб», крепящийся к коробке.

Затем необходимо снять кардан переключения скоростей.

На следующем шаге снимают опору.

Перед снятием коробки следует подставить опору под двигатель.

Снимаем КПП и приступаем к сцеплению.

Сначала надо выкрутить 6 болтов, с помощью которых кожух выжимного диска крепится к маховику. Чтобы исключить поворачивание маховика, его нужно удерживать отверткой. Болты следует ослаблять, не спеша, по одному обороту, передвигаясь по очереди от одного к другому по диаметру.

Аккуратно снимая диски, нужно их осмотреть. На нажимном диске и маховике не должно быть трещин и царапин. Также нужно проверить насколько износились фрикционные накладки. При необходимости нужно поставить новые детали.

Также нужно оценить состояние нажимной и диафрагменной пружин, они не должны иметь повреждений и потертостей. Если таковые имеются, их надо заменить. При дефектах на диафрагменной пружине меняется кожух с нажимным диском.

Далее следует проверить ход дисков, он должен быть плавным. Если есть заедания, необходимо определить причину и устранить ее.

Выполнив все замены, можно приступать к обратной сборке. При установке корзины следует отцентрировать диск внутри нее.

Устанавливается сначала ведомый диск, а затем кожух нажимного диска. При этом болты должны закручиваться равномерно по всему диаметру.

Далее монтируется коробка передач.

Затем к КПП нужно присоединить привод сцепления и установить тросик на прежнее место.

После установки следует отрегулировать привод и длину тросика. Нижний наконечник троса надо переместить вперед до упора. Расстояние между направляющим поводком и вилкой должно составлять 27 мм. Регулируется размером поводка.

Таким образом, замена сцепления на Лада Калина может быть выполнена своими руками без помощи мастеров из автосервиса.

«Замена сцепления на Лада Калина»

В этом показан подробно процесс замены привода на Калине.

http://avtozam.com

Сцепление лады Калины. Замена и регулировка

Итак, замена сцепления на автомобиле Лада Калина – довольно трудоёмкая процедура, поэтому важно заранее рассчитать свои силы и, возможно, передать автомобиль в руки профессионалов.

> К вопросу, о замене отдельных компонентов сцепления есть однозначный ответ. Согласитесь, два раза сдвигать коробку передач – довольно трудоемкое и сложное дело. Поэтому рекомендуем настоятельно при необходимости замены отдельных компонентов менять все сцепление Лада Калина в сборе.

Теперь перейдем к рассмотрению непосредственно процедуры по замене сцепления.

Замену производим на подъёмнике либо эстакаде. На крайний случай, сойдет смотровая яма.

Все начинается с отключения бортовой сети автомобиля путем снятия клеммы с отрицательного вывода аккумулятора.
Затем необходимо демонтировать коробку передач. Более подробно данный процесс описан в статье с соответствующим заглавием.
Когда КПП будет снята, появится возможность демонтажа корзины сцепления и ведомого диска. Для этого откручиваем 6 болтов крепления корзины к маховику.
С помощью плоской отвертки поддеваем концы пружины, сняв их с выступов на муфте выжимного подшипника.
Выжимной подшипник демонтируем в сборе с муфтой. Снимаем пружину под ним.
Чтобы заменить вилку выключения и ее втулку, поддеваем отверткой чехол из резины, который закрывает вилку выключения сцепления.
Из отверстия картера вынимаем пластмассовую втулку вилки выключения.
Смешаем вверх рычаг вилки, выводим из посадочного места нижний конец оси рычага вилки, а затем снимаем вилку выключения сцепления.
Проверяем износ деталей, при необходимости меняем. Детали, которые возвращаем на место при установке прежде промываем в керосине или бензине.
Переходим к установке.
Наносим тонким слой смазки для ШРУСов на шлицевую часть первичного вала коробки передач и на направляющую втулку выжимного подшипника.
Возвращаем в картер сцепления вымытые детали, а именно пружину, вилку и выжимной подшипник. Важно учесть последовательность установки.
Вставляем центрирующую оправку в отверстие торца коленвала.
На оправку ставим ведомый диск, располагая его так, что сторона, где ступица выступает больше была ориентирована на коробку передач.
Устанавливаем корзину сцепления.
Равномерно закручиваем болты, крепящие корзину сцепления.
После затягивания удаляем центрирующую оправку.
Возвращаем на место коробку передач.
Когда все будет собрано в обратной последовательности, проверяем работу сцепления. По необходимости, может потребоваться регулировка сцепления на Ладе Калине.
Особенностью конструкции является автоматическая регулировка длины троса привода сцепления. Но его регулировка требуется после ремонта и необходима для установки начального положения автоматической регулировки. Из инструмента в данном случае потребуется штангенциркуль.
Для выполнения потребуется демонтаж корпуса воздушного фильтра. Выполняем.
Тянем наконечник, чтобы максимально вытянуть трос сцепления.Измеряем длину между поводком и рычагом вилки.
Расстояние между ними должно равняться 27 мм. Если нет, добиваемся данной цифры путем поворота по резьбе наконечника троса.
Перемещаемся в салон автомобиля. Нажимаем четыре-пять раз на педаль. Повторяем измерение. При необходимости повторяем регулировку.

Когда и как отрегулировать сцепление на Калине в гаражных условиях?

Как и все «тазики», Kalina вовсе не безупречна. За более чем десятилетнюю историю модель не раз дорабатывалась, но избавиться от некоторых проблем так и не удалось.

В среде «калиноводов» признано, что механизм передачи крутящего момента в силу своих конструктивных особенностей является слабым звеном автомобиля.

Несмотря на все модернизации в этой области, автолюбителям приходится периодически производить наладку муфты.

Особенности сцепления ВАЗ 2112

Машина оснащена однодисковой фрикционной муфтой сухого типа с центральной нажимной пружиной. Любой автомобилист прежде, как отрегулировать сцепление на Калине, должен учитывать, что педаль управления соединена с диском посредством троса со специальным храповым механизмом.

Как работает автоподтяжка троса?

В результате интенсивной эксплуатации фрикционные накладки диска постепенно истираются.

Встроенный в конструкцию привода храповый механизм позволяет какой-то период времени компенсировать износ – он натягивает понемногу трос.

В процессе работы устройства вилка осуществляет поворот и втулочная пружина постепенно сжимается. В результате фиксаторы наконечника троса сжимаются, после чего последний освобождается и натягивает трос.

Назначение данной конструкции – облегчить процесс обслуживания. По замыслам вазовских инженеров механизм должен избавить владельца от необходимости выполнять регулировку самостоятельно. Но это все только в теории, а на практике выходит, что без настройки муфты не обойтись.

Перед тем, как отрегулировать сцепление на автомобиле Калина, нужно определить момент, когда автофиксация троса уже не функционирует. Это несложно, тем более что машина сама сигнализирует о неполадках:

Падение тяги, фрикционная муфта не обеспечивает надежную связь маховика с диском. Следствием такого дефекта будет потеря значительной части силы крутящего момента.

Педаль управления муфтой не возвращается в начальное положение, что, собственно, является следствием первого пункта.

Плохое выключение муфты – педаль не нажимается до упора, что затрудняет переключение передач.

Симптомы, впрочем, аналогичны тем, когда нужна регулировка сцепления на ВАЗ 2107, так что автолюбители с опытом могут пропустить этот блок и приступить непосредственно к проверке.

Как проверить сцепление?

Чтобы наверняка убедиться в необходимости наладки механизма, следует выполнить ряд элементарных проверок:

Несколько раз нажать на педаль и отпустить – любые посторонние звуки недопустимы. Для лучшего контроля нажимать можно рукой, так более полно ощущается ход педали.
Проконтролировать педаль на предмет заеданий, если она возвращается с ощутимыми подергиваниями, то без регулировки не обойтись.

Проверить полный ход педали при помощи линейки или рулетки. Несколько раз нажать и отпустить педаль, после чего замерить расстояние ее наружной кромки до пола, если оно больше 146 мм, то нужна регулировка механизма.
Проконтролировать перемещение поводка троса относительно вилки выключения муфты, максимальное расстояние между этими элементами – 27 мм.
При биении накладок ведомого диска более 0,5 мм также требуется наладка.

При выполнении проверок важно, чтобы мотор авто был заглушен.

Без шума и пыли: как правильно отрегулировать сцепление на универсале Калина самостоятельно?

Приступать к работе нужно не ранее, чем двигатель полностью остынет. Методика наладки проста и не требует визита в автосервис, потому что все можно делать самому. Поэтапно схема выполнения работ выглядит следующим образом:

Перед тем, как отрегулировать привод сцепления на Калине, следует открыть капот моторного отсека и демонтировать воздушный фильтр.
Оценить визуально состояние кожуха троса и заменить его в случае наличия повреждений.
Потянуть на себя наконечник, чтобы трос взял полную натяжку. После этого проверить штангенциркулем расстояние между вилкой и поводком.
Если измерения показали более 27 мм, то расстояние корректируется вращением поводка по резьбе наконечника.
Нажать и отпустить педаль муфты несколько раз, повторить замеры.
При необходимости повторить регулировку до получения необходимых нормативов.

Технология настройки муфты на Kalina не настолько сложна, как установка сцепления ВАЗ 2110, поэтому вполне реализуема в гаражных условиях без привлечения специалистов. И этот факт радует отечественных автомобилистов, потому что муфта играет важную роль в управлении автомобилем.

Ремонт Лада Калина-1 своими руками

Автомобиль производства АвтоВАЗ Lada Kalina получил народное признание в России – у этой марки есть достаточно поклонников, есть клуб, создано немало формов в интернете. Но у машины есть свои характерные «болезни», и поэтому ремонт Лада Калина – тема актуальная, волнует многих автовладельцев.

В этой статье мы рассмотрим наиболее уязвимые места авто, наиболее часто встречающиеся неисправности и методы их устранения.

Немного информации о Lada Kalina

Лада Калина производится Волжским автозаводом с конца 2004 года, с 2013-го тольяттинцы приступили к выпуску второго поколения полярной автомашины. Kalina-1 представлена в трех кузовах:

седан, модель 1118;
хэтчбек, 1119;
универсал (Combi),1117.

НА «Калину-1» устанавливается три типа бензиновых двигателей:

1,4 л 16-клапанный 11194 мощностью 89 л. с.;
1,6 л 8-клапанный 21114 (81 л. с.);
1,6 л 16-клапанный 21126 (98 л. с.).

На автомашине первого поколения предусматривается только механическая КПП с пятью передачами. Передняя подвеска вазовского авто – типичный MaCpherson, на задней оси установлена балка со стабилизатором, амортизаторами и пружинами.

Типичные болезни Lada Kalina-1

Крупные поломки с машиной случаются нечасто, но различных неприятных мелочей хватает. Сцепление на автомобиле ВАЗ не отличается высокой надежностью и большим ресурсом в независимости от типа двигателя, и выйти из строя оно может на пробеге 40-50 тыс. км пробега. Основная причина поломки – развалившийся диск сцепления.

В двигателе необходимо постоянно следить за уровнем масла – оно может уходить через прокладки, угорать через поршневые кольца. На комбинации приборов установлена только аварийная лампа давления масла, стрелочного индикатора нет. Когда постоянно загорится индикатор, может быть уже поздно – застучит коленвал.

Известная болезнь всех вазовских коробок передач – повышенный гул. От шума коробки избавиться трудно, в некоторых случаях не помогает даже замена подшипников, заливка качественного трансмиссионного масла. Воют КПП и на новых машинах, поэтому АвтоВАЗ уже не однократно дорабатывал трансмиссию.

Еще, начиная с «восьмерок» и «девяток», проблемной деталью считался термостат в двигателе, причем, клапан в нем мог заклинить в любом положении. Неприятно, если двигатель не прогревается до нужной рабочей температуры, но когда мотор перегревается – это еще хуже.

В электрике на Ладе Калине-1 чаще всего возникают три основные проблемы:

в генераторе быстро «умирают» подшипники и диодный мост;
нередко выходит из строя модуль зажигания;
рвется тросик электростеклоподъемника водительской двери.

Если катушку зажигания пробивает, в двигателе перестают работать либо первый и четвертый, либо второй и третий цилиндры. Обрыв троса ЭСП происходит из-за того, что он соскакивает со своих направляющих.

Причина появления хруста наружных ШРУСов – недостаток смазки, экономные заводчане ее закладывают мало. В результате происходит интенсивный износ шарниров, и «гранату» приходится менять.

Обрыв ремня ГРМ – это всегда неприятно, но если на 8-клапанном 21114 можно поменять ременный привод и ехать дальше, то на моторах 11194 и 21126 от встречного удара с поршнями гнутся клапана, и ремонт обходится достаточно дорого. Произойти обрыв может также из-за заклинившего водяного насоса, поэтому, если помпа зашумела, ее необходимо срочно менять.

Лада Калина: ремонт своими руками

Lada Kalina-1 – машина достаточно простая, и многие поломки водитель может устранить самостоятельно. Например, не составит труда своими руками;

выгнать воздушную пробку из системы охлаждения;
устранить дребезг ручки КПП;
заменить воздушный фильтр двигателя;
поменять водяной насос;
произвести замену диодного моста в генераторе;
установить новый наружный ШРУС вместо хрустящего старого привода;
заменить модуль зажигания.

В Ладе Калине ремонт своими руками следует проводить согласно инструкции, пользоваться качественным автослесарным инструментом, при необходимости выполнять работу с помощью съемников и специального оборудования.

Замена наружного ШРУСа Lada Kalina

Поменять наружную «гранату» на «Калине» можно без подъемника или ямы, но автомобиль необходимо установить на ровную площадку. Замену производим следующим образом:

в первую очередь ослабляем и откручиваем гайку ступицы – когда колесо будет снято, стронуть с места ее будет проблематично;
ослабляем колесные гайки, поддомкрачиваем автомобиль, демонтируем колесо. Чтобы машина не покатилась, под задние колеса необходимо поставить упоры, а спереди рядом с домкратом для подстраховки под порог подложить опору (например, деревянный брус);
отворачиваем снизу болты шаровой опоры (2 шт.);
выдергиваем поворотный кулак на себя, освобождаем привод колеса;
с пыльника снимаем хомуты;
отводим пыльник ближе к коробке передач, через бронзовую или медную выколотку сбиваем наружный ШРУС;
устанавливаем на место новую деталь, набиваем смазку в шарнир, закрепляем на ШРУСе пыльник новыми хомутами;
производим сборку всех деталей.

Выгоняем воздух из системы охлаждения

Система охлаждения может «завоздушить» по разным причинам, и в первую очередь печка в салоне перестает дуть теплым воздухом, поднимается высокая температура, тосол кипит. Если сжимать верхний и нижний патрубки радиатора, чувствуется, что они пустые, в них нет охлаждающей жидкости.

Часто «завоздушивание» происходит после замены радиатора печки, и удалить из системы воздух порой очень сложно.

Как вариант, можно установить на нижнем патрубке отопителя под капотом дополнительный тройник, а новый шланг вывести в расширительный бачок сверху, в нижний патрубок от бачка к нижнему радиаторному патрубку следует поставить заглушку.

Замена водяного насоса Lada Kalina

На 8-клапанном моторе ВАЗ-21114 в среднем ресурс водяного насоса составляет около 70-100 тыс. км пробега, и если он начал шуметь или подтекать, его необходимо заменить. Следует отметить, что на всех моделях 2108-15, Ладе Приоре и Калине с 8-клапанным ДВС помпа меняется по одному и тому же принципу.

Замену водяного насоса производится следующим образом:

сливаем тосол из системы охлаждения;
снимаем пластиковый кожух ремня ГРМ;
если ремень газораспределительного механизма менять не нужно, то шкив коленчатого вала не снимаем, соответственно, не нужно демонтировать и правое колесо;
выставляем метку на распредшестерне – она должна совпадать с отливом на заднем кожухе ГРМ;
ослабляем натяжной ролик, снимаем ремень с распредшестерни;
откручиваем шестигранником три болта крепления помпы, вынимаем насос;
ставим на место новую помпу, накидываем ремень, производим натяжку натяжным роликом, проверяем совмещение меток, на коленвалу метка находится на маховике, под резиновой заглушкой корпуса КПП;
заливаем тосол, запускаем двигатель, проверяем, не течет ли тосол, и не шумит ли помпа. Если все в порядке, ставим на место кожух ГРМ.

Замена воздушного фильтра

Заменить воздушный фильтр на Ладе Калине (двигатель 21114) очень просто, работу выполняем в следующем порядке:

отворачиваем четыре винта верхней крышки корпуса воздушного фильтра, для этого понадобится обычная крестовая отвертка;
поднимаем верхнюю крышку, извлекаем фильтрующий элемент;
устанавливаем на место новый фильтр;
закручиваем четыре винта корпуса ВФ.

Замену фильтрующего элемента на Ладе Калине рекомендуется производить через каждые 30 тысяч километров пробега, но если автомобиль эксплуатируется в пыльной местности, следует менять фильтрующий элемент чаще.

Замена электростеклоподъемника

Если на автомобиле Lada Kalina пришел в негодность тросик стеклоподъемника или сгорел моторчик, ЭСП необходимо поменять. Операцию по замене производим в следующем порядке:

демонтируем блок управления электростеклоподъемниками;
снимаем обшивку двери;
чтобы разъединить стеклоподъемник со стеклом, последнее должна быть поднято до конца вверх;
отворачиваем четыре болта, которыми крепится стекло к ЭСП (два в передней части и два в задней). Стекло держится на уплотнителях, но его также можно подстраховать, чтобы оно не опустилось вниз;
отворачиваем металлическую черную планку (три винта);
откручиваем одиннадцать крепежей стеклоподъемника (болты на 10), отсоединяем штекер питания от электромотора;
вынимать электростеклоподъемник начинаем с задней части, выводим сначала одну его половину;
затем достаем из полости двери переднюю часть вместе с мотором;

Сгоревший электромоторчик на подъемнике меняется легко. Для этого:

отворачиваем три шпильки на корпусе механизма, затем еще четыре винта;
демонтируем мотор, придерживая катушку с тросом рукой, устанавливаем новую деталь;
монтируем стеклоподъемник в дверь, соединяем его с направляющими стекла, ставим на место обшивку.

Дребезг рычага КПП

Характерная болезнь Lada Kalina – дребезг в районе рычага переключения передач, особенно хорошо он слышен на оборотах двигателя около 3000. Причиной постороннего звука является втулка, которая немного толще, чем нужно, и поэтому в соединении создается зазор. Для устранения дефекта поступаем следующим образом:

снимаем кожух рукоятки, он крепится на защелках;
двумя ключами на 13 разворачиваем гайку с болтом;
снимаем шайбы и втулки, конструкция выглядит таким образом;
чтобы исключить дребезг, втулку (та, что посередине) можно немного подточить по ширине, или промазать соединение герметиком;
выполнив действие, собираем все назад. Герметик помогает не всегда, а вот подтачивание втулки на 0,3 мм дает нужный эффект.

Лада Калина замена ремня генератора своими руками

Лада Калина замена ремня генератора на 8 клапанном моторе довольно простая операция не требующая особых навыков и инструментов.

По регламенту замена ремня генератора на Lada Kalina проводится раз в 30 тысяч километров. Никакой системы натяжения и регулировки ремень не имеет. Далее можно это увидеть на нашей схеме ремня.

Схема привода генератора Лада Калина.

1 — шкив привода генератора
2 — шкив генератора
3 — ремень генератора

Все довольно элементарно. В приводе участвуют всего 2 шкива.
Данный ремень рассчитан на однократное растяжение при установке. Использовать ремень повторно не рекомендуется. В критических ситуациях (например, при ремонте в пути) допускается снятие и повторная установка ремня. В дальних поездках рекомендуется иметь в запасе новый ремень привода генератора.

Маркировка ремня привода генератора Лада Калина 6 РК 823 (шестиклиновой, длина 823 мм).
Для замены ремня ножом разрезаем старый ремень и снимаем его.

Головкой «на 13» отворачиваем на несколько оборотов болт нижнего крепления генератора (для наглядности показано на снятом двигателе).

Тем же инструментом отворачиваем гайку и вынимаем болт верхнего крепления генератора.

Далее нам необходимо повернуть генератор так, чтобы верхняя проушина крепления генератора зашла за выступ на кронштейне.

Прижав генератор к кронштейну привязываем его проволокой к гайке крепления крышки головки блока цилиндров.

Надеваем ремень на шкив 2 генератора и верхнюю часть шкива 1 привода генератора.

Включаем пятую передачу в коробке передач и, прижимая ремень к шкиву привода генератора, толкаем автомобиль назад до тех пор, пока ремень не наденется на шкив. Отвязываем проволоку.

Отжимаем отверткой или монтажной лопаткой генератор от кронштейна и вставляем верхний болт крепления генератора.

Заворачиваем и затягиваем нижний болт и гайку верхнего болта крепления генератора моментом 15–24 Нм.

При необходимости снятия ремня привода генератора без его повреждения также толкаем автомобиль назад (включив пятую передачу и прижав генератор к кронштейну) отверткой прижимая ремень к наружному краю шкива привода генератора, пока ремень не сойдет со шкива.

Если вы собираетесь сохранить старый ремень для последующего использования, необходимо пометить направления вращения, что бы поставить ремень именно так, как он стоял до этого. Можно нарисовать небольшую стрелочку ярким лаком для ногтей.

Как Поменять Сцепление На Калине

Как без помощи других поменять сцепление на Калине?

Лада Калина – надежная машина, которая отлично зарекомендовала себя на российских дорогах. В каждом поколении производители исправляли недочеты и вносили какие-то новаторства.

При эксплуатации автомобиля изнашиваются некие узлы, которые требуют ремонта либо подмены. К примеру, со временем нужно поменять сцепление.

Подмена сцепления на Калине своими руками процедура достаточно трудозатратная, но полностью может быть выполнена в домашних критериях. В статье тщательно описан известие процесс, также прилагается видео.
