Замена цепи ГРМ Пежо 308 ep6 своими руками: фото и видео

Достаточно технологичный и выносливый атмосферный двигатель ЕР6, который устанавливается на ряд моделей Пежо, в том числе и на 308-ю, время от времени требует сложного ремонта.

Без опыта работы с двигателями такого уровня и без соответствующего оборудования о сложном ремонте говорить не приходится. Тем не менее замена цепи ГРМ на Пежо 308 с мотором ЕР6 возможна и своими руками.

Перед этим необходимо знать, когда менять, знать где находятся установочные метки и как правильно выставить распредвалы и коленвал друг относительно друга. Попробуем в этом разобраться.

Когда менять цепь ГРМ на Пежо 308 (регламент и признаки замены)

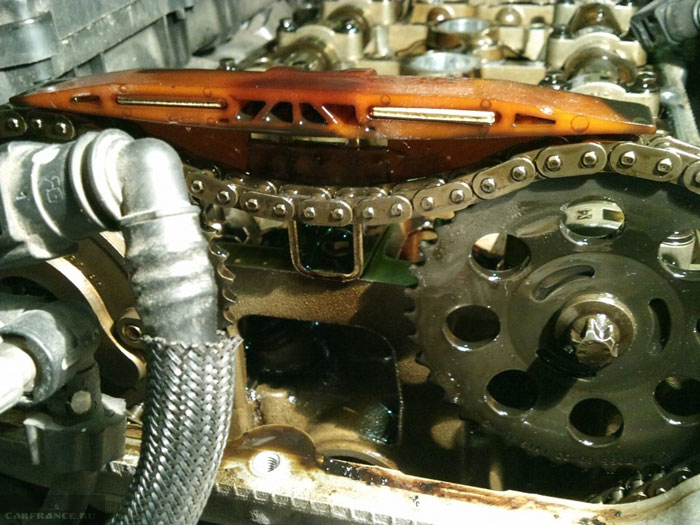

Несмотря на то что внешне приводная цепь газораспределительного механизма атмосферника ЕР6 выглядит хлипенько, она способна исправно отработать минимум 150-170 тысяч при бережном отношении к двигателю и соблюдении технических регламентов. Так же отзываются и о цепи ГРМ для этого двигателя с турбиной, да и процесс замены отличается мало. Разница в некоторых нюансах в процессе замены и регулировки, а также допусках на износ.

Цепь ГРМ способна отходить 150-170 тыс. км.

Обрыв приводной цепи маловероятен, поэтому замена её рассматривается только при проявлении некоторых симптомов, порой косвенных.

Косвенные симптомы

Основными из них считаются:

Повышенный «дизельный» шум при работе двигателя на холостых и малых оборотах.

Двигатель начинает подтраивать и плохо запускаться.

Растёт расход масла при норме в 0,25-0,5 л на 1000 км, наблюдается высокий расход бензина.

Неустойчивая работа, провалы, двигатель внезапно глохнет.

Бортовой компьютер может выдавать ошибку Antipollution system faulty и ряд профильных ошибок, связанных с системой газораспределения.

Ошибка Antipollution system faulty может свидетельствовать о проблемах с цепью ГРМ.

Может неожиданно загораться Check Engine, особенно в сырую и мокрую погоду.

Проверка износа цепи

Прежде чем затевать работу по замене цепи ГРМ своими руками, необходимо убедиться в том, что цепь своё отслужила. Это связано с тем, что симптомы износа могут говорить о других поломках и сбоях в работе систем и могут быть не связаны с ГРМ.

Для проверки износа и замены приводной цепи необходимо купить набор специальных приспособлений (Ликота, JTC). Без этого набора невозможно проверить и выставить точно по меткам распредвалы и коленвал, а также настроить механизм регулировки фаз VТi.

Весь набор стоит порядка 7-8 тысяч и в него входит устройство проверки степени растяжения цепи.

Набор фиксаторов валов и натяжного устройства приводной цепи.

Устройство представляет собой сложную резьбовую втулку, которая ввинчивается вместо штатного натяжителя. Вначале вкручивают большую резьбовую втулку без применения ключей, руками.

В эту втулку вкручивается шток до упора, тоже только руками. После этого устройство выворачивается из гнезда и замеряется длина штока от начала резьбовой части втулки.

Номиналы допустимого растяжения цепи такие:

• для атмосферного двигателя ЕР6 — 70-73,5 мм;
• для двигателя с турбиной — от 67 до 71 мм.

Инструменты и необходимые запчасти для замены

Если замеры показывают, что провисание цепи превышает номинальное значение, готовимся к замене и покупаем запасные части по каталожным номерам, которые указаны в таблице.

Наименование запчастиКаталожный №

Новая цепь привода ГРМ, оригинал
0816-Н9

Зубчатый шкив (шестерня) впускного распредвала
0805-K1

Зубчатый шкив (шестерня) выпускного распредвала
0805-К3

Две уплотнительных муфты распредвала на впуск
0807-39

Зубчатый шкив (шестерня) коленчатого вала
0513-C8

Два новых одноразовых болта шестерни распредвала
0806-77

Натяжитель цепи ГРМ
0829-G3

Успокоитель цепи верхний, оригинал
0 818-41

Правый успокоитель цепи
0818-30

Успокоитель цепи левый
0818-33

Ступица коленчатого вала
0513-E1

Сальник коленвала
0514-C8

Болт фиксации ступицы коленвала одноразовый
0516L8

Прокладка клапанной крышки
0249-Е7

В зависимости от состояния двигателя, могут понадобиться другие крепёжные и изношенные детали. Вот список инструментов, не считая набор спецприспособлений:

• большой и маленький воротки на ½ и ¼;
• набор головок стандартный;
• набор насадок Torex;
• ключ динамометрический;
• стопорный (контрящий) герметик;
• герметик для прокладок;
• набор отвёрток.

Замена цепи ГРМ на двигателе ЕР6 (алгоритм работы)

Когда все инструменты и запчасти собраны, можно приступать к замене. Для этого желательно поставить автомобиль на подъёмник или поддомкратить передок, соблюдая все меры предосторожности.

Перед началом работ снимаем минусовую клемму с АКБ, снимаем правое переднее колесо. После этого демонтируем защиту двигателя и правый пластиковый подкрылок.

Далее чётко следуем заданному алгоритму:

Снимаем воздушный фильтр, патрубки аккуратно отводим в сторону.

Демонтируем воздушный фильтр двигателя.

Снимаем декоративную пластиковую крышку, отключаем датчики положения распредвалов, снимаем клапанную крышку.Откручиваем защитную крышку двигателя и извлекаем катушки.Выкручиваем болты крепления крышки.

При помощи воротка и головки на 18 проворачиваем коленвал до полного совпадения с метками на распредвалах снизу. В том случае, когда выставить валы по меткам не получилось с первого раза, вращать коленвал назад категорически не рекомендуется. Придётся сделать ещё два оборота и точно совместить метки.

Устанавливаем нижний маркер (из набора для замены) в отверстие и фиксируем маховик.

Вынимаем масляный щуп, откручиваем головкой на 16 подушку двигателя и слегка приподнимаем его.

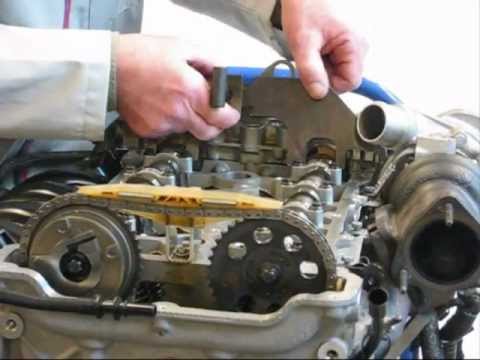

Устанавливается верхнее приспособление для фиксации меток распредвалов.

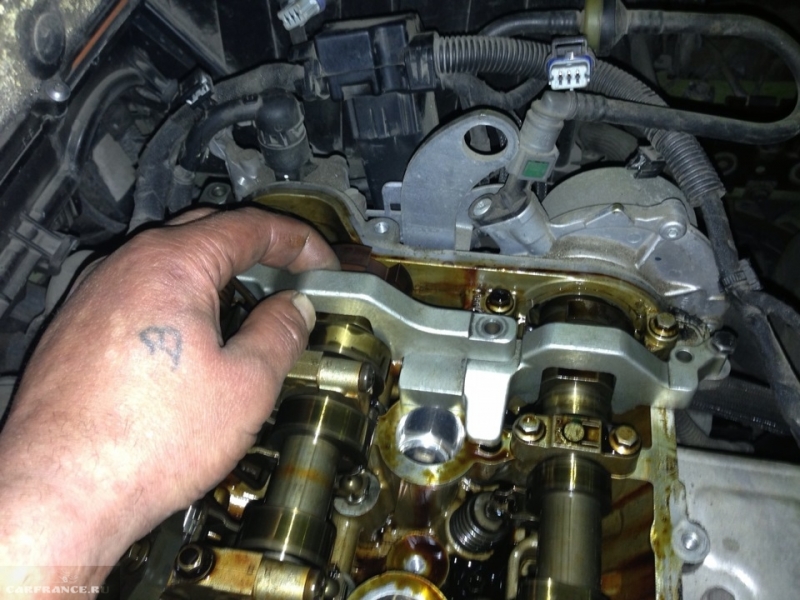

Фиксируем распредвал спец инструментом.

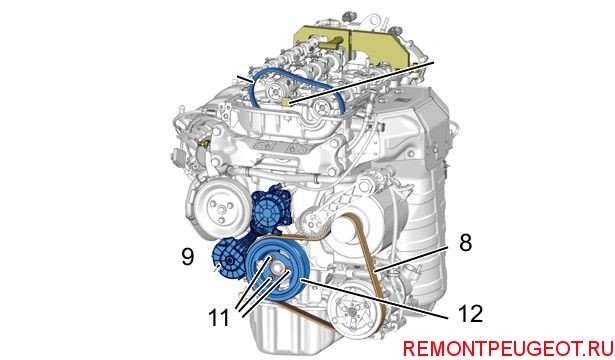

Откручиваем болт натяжения ремня генератора, снимаем ремень.

Ослабляем болт натяжения ремня генератора и демонтируем ремень.

Выкручиваем три болта фиксации приводного ролика помпы.

Снимаем верхний успокоитель и натяжитель цепи, если он ещё не снят.

Откручиваем болт крепления звёздочки впускного и выпускного распредвалов. При этом нужно следить, чтобы цепь со звёздочками не упала в картер двигателя.

Устанавливаем переднее приспособление монтажным болтом и устанавливаем на него цепь.

Откручиваем четыре болта крепления крышки ступицы коленвала.

Снимаем ступицу.

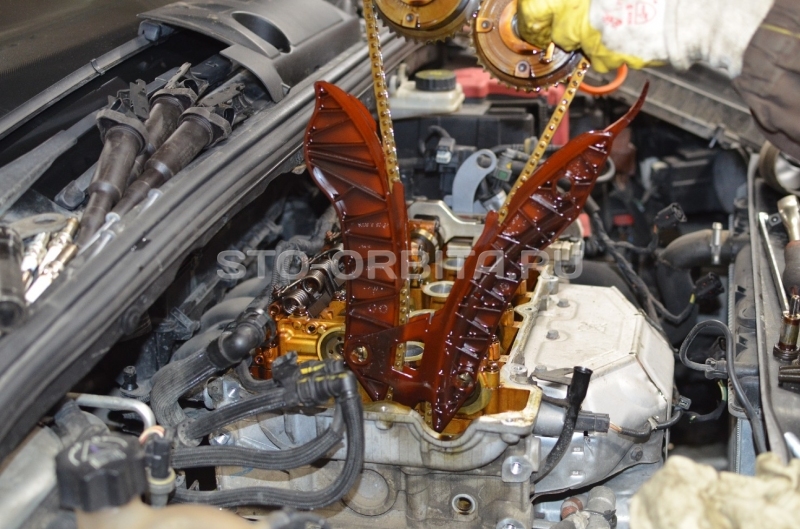

Вынимаем цепь ГРМ вместе с боковыми успокоителями.

Снимаем приводную шестерню и сальник.

Цепь снята, перед установкой нового комплекта необходимо промыть специальным обезжиривающим составом приводную звёздочку и ступицу коленвала.

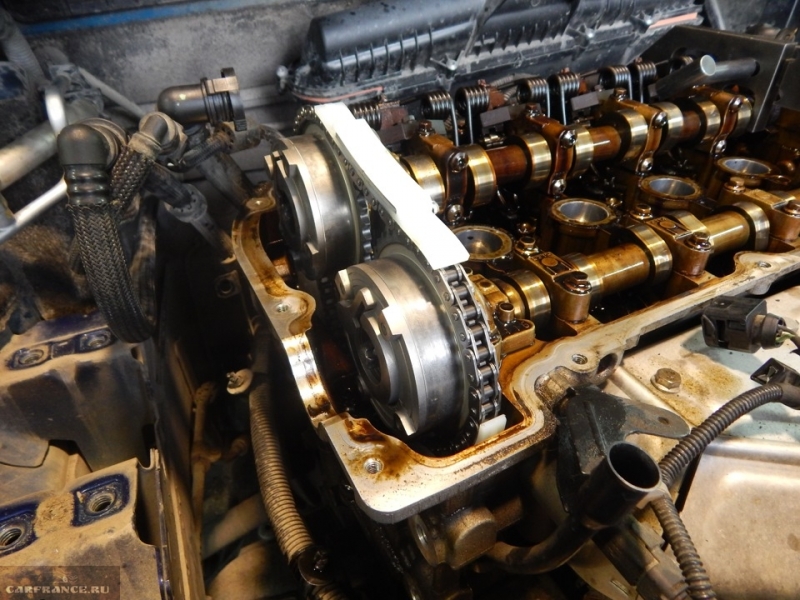

Цепь ГРМ, успокоители и шестерни сняты.

Для установки цепи необходимо собрать два боковых успокоителя и звёздочку вместе с цепью, только после этого устанавливать их на место. При установке звёздочек распредвалов не путаем местами фазовращатели — выпускной маркирован символами ЕХ30, а впускной — IN35. Перед фиксацией одноразовым болтом звёздочки коленвала, резьбу болта смазывают контрящим герметиком.

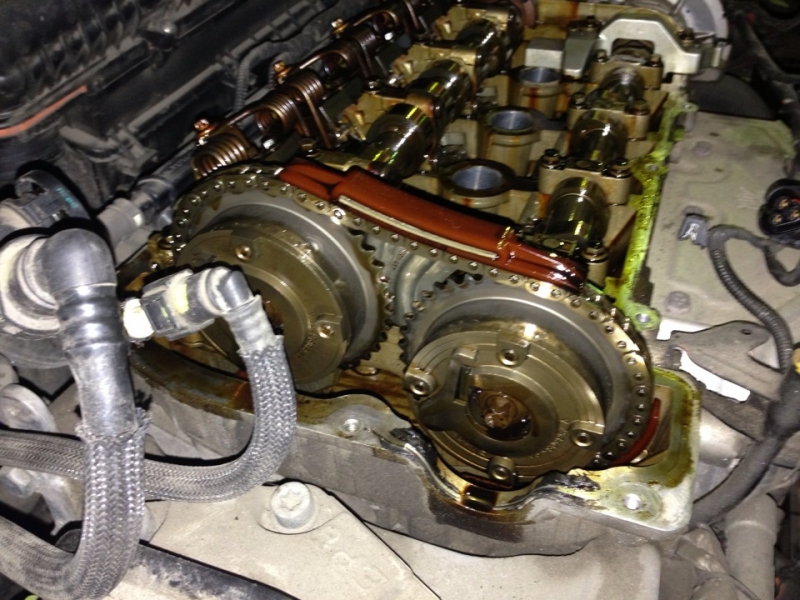

Вот так выглядит после замены.

Если приспособления были использованы правильно и по инструкции, после установки цепи метки совпадут, двигатель запустится без проблем. Удачной всем работы и солнечных дорог!

Видео о замене цепи ГРМ на Пежо с двигателем EP6 Турбо

Замена цепи ГРМ Пежо 308 ep6 1.6

Цепная передача газораспределительного механизма служит дольше зубчатого ремня, но и она когда-то вырабатывает свой ресурс, и ее приходится менять. Здесь мы будем говорить о замене цепи ГРМ на Пежо ер6 1.6. Данную процедуру можно выполнить собственноручно, не прибегая к помощи специалистов.

Цепь ГРМ имеет такое же назначение, что и ремень — синхронизация работы валов. Синхронизация позволяет валам двигаться так, чтобы они не мешали друг другу. Если на минуту представить, что синхронизация будет отключена, то это станет причиной встречи поршней с клапанами.

Клапаны из-за этого погнутся, а поршни тоже получат сильные повреждения. Плюс цепной передачи в том, что цепь, хоть и может порваться, но происходит это крайне редко, гораздо чаще цепь растягивается.

Но так как обрыв все же возможен, за цепью нужно следить, периодически проводя диагностические процедуры.

Последствия износа

Со временем шарнирные соединения цепи изнашиваются, что приводит к ее растягиванию. Шаг между звеньями увеличивается, и расходник уже не будет работать качественно. Цепь нужно менять в следующих случаях:

• регулировать натяжку цепи больше не представляется возможным;
• метки на валах больше не совпадают;
• на расходнике видны сколы или другие повреждения.

Если цепь растянется, двигатель будет работать неровно. Он начинает издавать посторонние шумы, хуже заводиться. Машина начинает потреблять больше топлива. На растянутой цепи звенья могут проскакивать по зубьям.

Хорошо еще если после этого автомобиль просто перестанет двигаться, но это вполне может стать причиной встречи клапанов с поршнями, а это уже капитальный ремонт. Поэтому всегда очень важно регулярно проверять текущее состояние расходника.

Хоть цепь и практичнее ремня, но и она вырабатывает свой ресурс. У цепной передачи есть свои неоспоримые преимущества:

• цепь рвется редко, намного чаще она растягивается;
• делается цепь из твердого материала;
• при перебоях в работе цепи клапаны не подвергаются внешнему механическому воздействию.

Замена данного расходника — непростое дело, которое многие автолюбители поручают профессионалам, но провести процедуру замены можно и самостоятельно. Для этого надо в точности следовать инструкции и стараться выполнять все правильно.

Процесс замены

Процедуру замены цепи лучше производить на эстакаде или с использованием домкрата. А вот какие инструменты при этом понадобятся:

• домкрат;
• воротки;
• головки;
• ключи;
• отвертка.

Следует покупать только качественные материалы. На расходниках экономить не стоит. Покупая цепь, смотрите на ее провисание — новый расходник не будет провисать более 10 мм. Качество материала, из которого сделан расходник, можно проверить надфилем.

Итак, сначала поднимаем автомобиль домкратом. Затем обесточиваем его, отсоединив от автомобиля минусовую клемму.

Демонтируем переднее колесо справа и подкрылок.

Снимаем воздушный фильтр, отсоединив воздушный патрубок.

Снимаем кожух с двигателя.

Отсоединяем датчики движения распредвалов.

Демонтируем катушки зажигания, отсоединив питание от них.

Отсоединяем шланг вентиляции со всеми патрубками. Не забудьте поставить заглушки, чтобы избежать попадания грязи.

Снимаем крышку блока цилиндров.

Теперь необходимо немного поднять двигатель и вынуть измерительный щуп.

Снимаем подушку мотора.

Демонтируем ремень привода доп. агрегатов.

Снимаем шкив доп. оборудования, для чего придется отвернуть 3 винта.

Прокручиваем коленвал до положения фиксации маховика.

Фиксируем маховик и валы. Для этого необходимо использовать специальное устройство.

Демонтируем цепной натяжитель.

Снимаем все шкивы.

Демонтируем ступицу коленвала.

На следующем этапе снимается сама цепь ГРМ.

Демонтируем направляющие натяжителя.

Снимаем шестеренку коленвала.

Перед тем как ставить на свои места новые расходники, посадочные места нужно как надо очистить от грязи.

Теперь собираем все направляющие, цепь и все это устанавливаем.

Выставляем все необходимые метки.

Ставим на коленвал шкив шестеренки привода ГРМ.

Устанавливаем ступицу коленвала.

Ставим на свои места все шкивы.

Делаем установку натяжителя и успокоителей.

Ставим кольцо уплотнения.

Устанавливаем шкив привода доп. оборудования.

Надеваем ремни дополнительных агрегатов.

Ставим масляный щуп и все патрубки.

Ставим на место кожух мотора, патрубки.

Теперь устанавливаем колесо.

Как видите, хоть это достаточно трудная работа, но все же выполнимая. При соблюдении всех необходимых условий ее возможно выполнить каждому. По окончании сборки обязательно проверьте работу двигателя. При наличии посторонних шумов процедуру установки придется повторить.

Видео

Our website is made possible by displaying online advertisements to our visitors. Please consider supporting us by disabling your ad blocker.

Пежо 508 Замена Цепи Грм

Как заменить цепь механизма газораспределения на Пежо 308? Посетите наш сайт, вы найдете пошаговую инструкцию и видео, как правильно установить метки ГРМ.

Несмотря на то что в цепи механизма газораспределения ресурс в два раза больше, чем зубчатый ремень, менять ее нужно регулярно, как и любой другой расходник. На Пежо 308 замена цепи ГРМ может выполняется своими руками. Все действия проводим самостоятельно и замена ремня ГРМ Пежо 405 не потребует дополнительных расходов. В статье подробно описана инструкция по проведению процедуры.

В каких случаях необходима?

Цепь ГРМ имеет такое же назначение, как и зубчатый ремень ГРМ. замена ремня грм пежо експерт дизель 1 9 смотреть онлайн . Они служат для синхронного взаимодействия коленчатого и распределительного валов. Замена цепи ГРМ 1. Благодаря им клапана и поршни, двигаются одновременно не мешая друг другу.

Замена ремня ГРМ Пежо 405 Suzuki Liana Замена цепи привода ГРМ Сузуки Лиана Если это нарушается, например, в случае обрыва ремня, то клапана встречаются с поршнями и гнутся, что может привести к капремонту мотора.

Преимуществом цепи является то, что она не рвется, поэтому капитальный ремонт из-за обрыва не грозит.

Провисание цепи ГРМ

При длительной эксплуатации автомобиля Пежо 308 цепь ГРМ со временем вытягивается. замена ремня грм пежо експерт дизель 1 9. Происходит это по причине износа шарнирных сочленений. Замена ремня, цепи ГРМ Mitsubishi Pajero (Митсубиси Паджеро). Замена ремня грм пежо 405 1 9 дизель видео. Они изнашиваются, увеличивается шаг между звеньями. Цепь необходимо менять, если:

• исчерпана возможность регулирования ее натяжения;
• при совпадении меток на распредвале, не совпадают метки коленвала;
• обнаружены сколы на втулках, появились трещины на щечках.

Если увеличивается шаг, двигатель не ровно работает на холостом ходу. Замена ремня грм пежо партнер 1 9 дизель видео. Изношенные звенья растягиваются неравномерно, поэтому цепь вокруг звездочек натягивается то сильнее, то слабее.

Растянувшаяся цепь сильнее шумит, двигатель хуже заводится, увеличивается расход топлива.

Опасно перескакивание цепи на 1-5 зубьев. Skoda Yeti > Замена цепи ГРМ В лучшем случае автомобиль просто остановится, в худшем поршни встретятся с клапанами и может потребоваться капитальный ремонт двигателя. Поэтому следует регулярно проверять натяжение цепи ГРМ.

Его можно проверить с помощью специального приспособления, выполняющего роль натяжителя.

Этот шаблон устанавливают на место натяжителя. Пежо 405 1 9 дизель установить грм видео — Замена ремня ГРМ Пежо. Замена цепи грм включает в себя замену натяжителя цепи грм, замена успокоителя цепи. Сначала выкручивается внутренний штифт, одновременно вкручивается внутренний шток.

Замена ремня грм пежо 405 1 9 дизель видео Авто Маркет Замеряется зазор с помощью линейки или штангенциркуля. Замена цепи ГРМ Skoda Yeti 1,4 CAXA — бортжурнал Skoda Yeti 1. Для атмосферного мотора Пежо 308 не должно превышать 73 мм, для турбированного – 71 мм.

Шаблон натяжителя для проверки натяжения

Замена цепи ГРМ на автомобиле Пежо с двигателем EP6 Турбо (EP6DT)

Некоторые нюансы замены цепи в Пежо 3008, 308 и 408 Видео предоставлено сервисом LeeroyAuto, тел. в Питере

Контроль и регулировка механизма ГРМ EP6 THP

Фильм для СТО.

Пошаговая инструкция

Замену цепи лучше выполнять на подъемнике или эстакаде, так как необходимо будет снимать правую опору для установки метки маховика, находящаяся на самом низу двигателя.

Инструменты

Для выполнения работ следует подготовить:

• воротки маленький и большой (1/4 и 1/2 соответственно);
• набор головок;
• набор ключей;
• торэкс Т30 и Т40;
• отвертку.

Из расходных материалов нужно приготовить:

• цепь;
• натяжитель цепи;
• 3 шт. успокоителя;
• новые болты распределительных валов;
• звездочки распредвала и коленвала;
• прокладку крышки клапанов.

Покупая цепь для замены, следует обращать внимание на качество. Лучше приобретать оригинал.

Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные.

Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое.

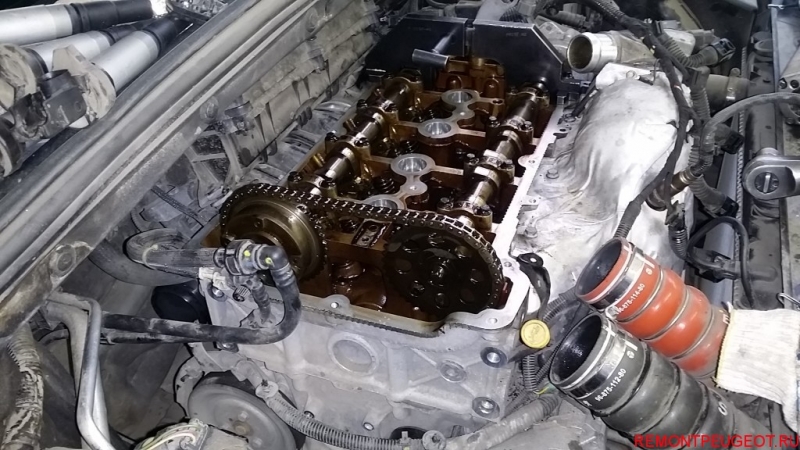

Моторный отсек Пежо 308

Этапы

Загнав машину на подъемник, нужно отсоединить клемму «минус» на аккумуляторе, чтоб обесточить автомобиль.

Снимаем переднее правое колесо, подкрылок и защиту двигателя.

Вынимаем воздушный фильтр, отсоединяем впускной воздушный патрубок.

Затем демонтируем декоративную крышку двигателя.

Отключаем датчики положения распредвалов, электропровода от двигателя.

Отключив питание от катушек зажигания, снимаем последние.

Отсоединяем вентиляционный шланг картерных газов, все патрубки.

Замена цепи ГРМ на Шкода Йети — предложения по ремонту от автосерисов. Замена цепи ГРМ Сузуки Клуб Россия Желательно в них заткнуть технологические заглушки, чтобы туда ничего не попало.

Демонтировка крышки головки блока цилиндров (ГБЦ).

Блок цилиндров без крышки

Приподняв двигатель, вынимаем щуп для измерения уровня масла.

Демонтируем подушку двигателя.

Далее снимаем ремень привода дополнительного оборудования.

Открутив три крепежных болта, снимаем шкив дополнительного оборудования.

Затем проворачиваем коленвал за крепежный болт до положения, в котором фиксируется маховик.

С помощью специального устройства закрепляем маховик и распределительные валы.

Снимаем натяжитель цепи.

Снимаем шкивы распределительных валов впускных клапанов и выпускных.

Откручиваем ступицу коленчатого вала.

Снимаем цепь привода ГРМ.

Затем нужно снять неподвижную направляющую и направляющую натяжителя.

Далее снимаем шестерню коленчатого вала и уплотнительное кольцо.

Перед заменой расходных материалов на Пежо 308 и установкой комплектующих на штатные места следует все тщательно очистить от загрязнений.

Далее соберите направляющую натяжителя, неподвижную направляющую, газораспределительную цепь и шестерню привода ГРМ. Замена цепи ГРМ Skoda Yeti 1. Готовую конструкцию нужно установить на ГБЦ.

Выставляем метки ГРМ. Как правильно сделать, можно посмотреть на видео.

Шкив шестерни привода устройства газораспределения установите на коленвал.

Устанавливаем на место ступицу коленвала.

Возвращаем на прежнее место шкивы распредвалов впускных и выпускных клапанов.

Затем устанавливаем натяжитель и успокоитель цепи.

Устанавливаем на штатное место уплотнительное кольцо.

Монтируем шкив привода навесного оборудования.

Цепной привод в сборе

Снимаем фиксаторы распредвалов и коленвала.

Надеваем ремни вспомогательного оборудования Пежо 308 и регулируем их натяжение.

Устанавливаем головки блока крышку.

Присоединяем все патрубки.

Возвращаем на место масляный щуп.

Устанавливаем обратно катушку зажигания и подключаем ее питание.

Подключаем все датчики, электропроводку.

Прикручиваем декоративную крышку.

Устанавливаем патрубок, воздушный фильтр и крышку его корпуса.

Ставится на место защита двигателя.

Устанавливается подкрылок и правое колесо спереди.

В последнюю очередь присоединяем отрицательную клемму к аккумулятору.

После процедуры следует проверить работу двигателя. На этом процесс замены ремня ГРМ можно считать законченным. Замена цепи грм сузуки лиана своими руками Хотя процедура трудоемкая, но вполне выполнима. Таким образом, сэкономите на автосервисе и получите неоценимый опыт.

Замена цепи Пежо 308 своими руками

Содержание статьи

• В то время, когда требуется замена?
• Что потребуется для работы?
• Этапы замены цепи

Цепь ГРМ на Пежо 308 владеет большим ресурсом, многократно превышающим срок работы простого зубчатого ремня. Не обращая внимания на это, цепь также требует замены. Заменить на Пежо 308 цепь ГРМ возможно собственными руками в гаражных условиях, но для этого необходимо иметь нужные инструменты и функционировать строго по инструкции.

В то время, когда требуется замена?

Провисание цепи

Цепь ГРМ играется ту же наиболее значимую роль в работе двигателя, как зубчатый ремень. Предназначена она для синхронной работы распределительного и коленчатого валов, за счет которых поршни и клапана верно движутся, не мешая друг другу. Нарушение данной синхронности при обрыве ремня приводит к встрече поршней с клапанами, в следствии чего они гнутся.

В этом случае появляется необходимость проводить дорогостоящий капремонт. К преимуществам цепи относят то, что она не имеет возможности порваться, исходя из этого капитальный ремонт по данной причине не потребуется.

При продолжительной эксплуатации Пежо 308 цепь ГРМ начинает вытягиваться из-за износа шарнирных соединений. Изнашиваясь, они содействуют повышению расстояния между звеньями.

Так, цепь ГРМ на Пежо 308 требует замены в следующих случаях:

• в то время, когда совпадают метки на распределительном валу, но не совпадают на коленчатом;
• пропала возможность регулировать натяжение цепи;
• имеются сколы на втулках либо трещины на щечках цепи.

При повышении шага мотор начинает трудиться неровно на холостых оборотах. Это связано с тем. Что звенья в большинстве случаев растягиваются из-за износа неравномерно, а цепь около звездочек натягивается не сильный-сильнее.

При растяжении цепь начинает шуметь, а двигатель не хорошо заводится и увеличивается расход горючего.

Шаблон для проверки натяжителя

Страшным есть перепрыгивание цепи на пара зубьев. В лучшем случае машина , а в нехорошем случится встреча поршней с клапанами, приводящая неизменно к капремонту силового агрегата. Следовательно, вы должны иногда контролировать натяжение цепи на Пежо 308.

Для этого существует особое приспособление, играющее роль необычного натяжителя.

Особый шаблон ставят на место натяжителя, выкручивая сперва внутренний штифт и вкручивая внутренний шток. Затем зазор измеряют штангенциркулем либо линейкой. Для атмосферных двигателей Пежо 308 зазор должен быть не более 73 мм, а для турбированных – менее 71 мм.

Заменить цепь ГРМ Пежо 308 возможно на эстакаде либо подъемнике, поскольку вам нужно будет демонтировать правую опору для установки метки маховика. Она находится в нижней части мотора.

Что потребуется для работы?

С целью проведения работ по замене цепи Пежо 308 самостоятельно вам пригодятся следующие инструменты:

• мелкий и громадный воротки на ? и ?.
• ключи;
• головки;
• отвертка;
• торекс Т30 и Т40.

Что касается расходных материалов, вам из них потребуется следующий набор:

• сама цепь на Пежо 308;
• три успокоителя;
• один натяжитель;
• новые болты распредвалов;
• звездочки коленчатого и распределительного валов;
• прокладка клапанной крышки.

При покупке цепи для замены в обязательном порядке контролируйте ее уровень качества. Мы рекомендуем покупать уникальные запчасти. Уровень качества металла, из которого сделана цепь, имеете возможность проверить надфилем: втулки и звенья должны быть закалены.

Дабы вам не подсунули б/у цепь в магазине, заберите ее в руки плашмя и посмотрите, как она провисает. Провис до 10 мм показывает на новый товар, а если он превышает 20 мм – эта цепь была установлена на авто либо некачественной.

Этапы замены цепи

Снятая крышка ГБЦ

Для начала загоните Пежо 308 на подъемник, снимите минусовую клемму на АКБ и обесточьте тем самым транспортное средство. Снимите правое переднее колесо, подкрылок и защиту мотора. Потом нужно демонтировать воздушный фильтр и отсоединить впускной воздушный патрубок.

Снимите декоративную накладку мотора и отключите датчики положения распределительных электропровода и валов от силового агрегата. Отключите питание, подходящее к катушкам зажиганий и снимите их. Вытащите вентиляционный шланг картерных газов и все патрубки.

Их рекомендуем заткнуть чем-нибудь чтобы не было попадания посторонних предметов. Потом необходимо снять крышку ГБЦ и перед вами откроется картина, которую вы имеете возможность видеть на фото.

немного поднимите мотор и выньте щуп измерения уровня масла, а после этого снимите подушку мотора. Затем возможно снять ремень привода навесного оборудования и демонтировать шкив (открутите три крепежные болта).

Проверните коленчатый вал при крепёжного болта и помощи ключа до положения фиксации маховика. Особым приспособлением нужно зафиксировать распредвалы и маховик. Демонтируйте натяжитель цепи, снимите шкивы распредвалов выпускных и впускных клапанов.

Выкрутите ступицу коленвала, снимите цепь ГРМ Пежо 308 и неподвижную направляющую вместе с направляющей натяжителя.

Затем возможно снять шестерню коленвала и особое уплотнительное кольцо. Перед тем, как поменять расходные материалы на автомобиле и устанавливать ве на собственные места, хорошенько счистите все загрязнения.

Цепь, натяжитель и направляющие в сборе

Соберите направляющую натяжителя, неподвижную направляющую, цепь и шестерню привода газораспределительного механизма. Всю конструкцию направляться монтировать на ГБЦ. Что у вас должно оказаться – смотрите на фото.

Максимально пристально выставьте метки ГРМ, а как это сделать лучше взглянуть на видеороликах в конце этого материала. Шкив шестерни привода ГРМ необходимо установить на коленчатый вал. Отдайте на место ступицу коленвала и установите шкивы распределительных валов впускных/выпускных клапанов.

Установите на место натяжитель с успокоителем цепи, и не забудьте про уплотнительное кольцо. После этого смонтируйте шкив привода дополнительного оборудования, снимите фиксаторы коленчатого и распределительного валов. Наденьте ремни навесного оборудования автомобиля и отрегулируйте натяжку.

НА место необходимо поставить крышку ГБЦ и подключить патрубки. Отдайте на место масляный щуп, установите катушку зажигания и подключите ее к электропроводке. Подключите датчики и все снятые фишки, и поставьте на место декоративную крышку двигателя.

Поставьте патрубок, фильтр и крышку корпуса.

Прикрутите на место защиту моторного отсека, установите переднее колесо и подкрылок. В самом финише отдайте на место клемму АКБ, которая была снята в начале.

Все работы по замене цепи ГРМ Пежо 308 отнимают 2-4 часа, в зависимости от ваших навыков. Завершив все, запустите мотор и удостоверьтесь в надежности, ровно ли он трудится. Если вы все сделали верно и четко выставили метки, все будет в порядке.

Видео: регулировка и Контроль механизма ГРМ EP6 THP

Видео: Утренний старт двигателя EP6 CDTMD (растянутая цепь)

Видео: Установка ГРМ Peugeot Boxer, Ford Transit. Часть 1.

Видео: Установка ГРМ Peugeot Boxer, Ford Transit. Часть 2.

EP6 установка грм без приспособления

Увлекательные записи

самые интересные статьи, подобранные как раз для Вас:

• Замена стойки стабилизатора Пежо 308Содержание статьи Что требуется для замены стоек стабилизатора? Для чего необходимы стойки стабилизатора Как устроен стабилизатор? Показатели неисправности стоек Обстоятельства износа стабилизатора Как…
• Тюнинг Пежо 406 собственными рукамиСодержание статьи Изюминки тюнинга Пежо 406 Внешний тюнинг Тюнинг кузова Стайлинг фар Внутренний тюнинг Технический тюнинг Автомобиль марки Пежо 406 в первый раз представили в 1995 году, и он…
• Замена масла в коробке передач AL-4 в Пежо 308Содержание статьи Периодичность замены масла в AL-4 Выбор масла для замены в АКПП Пежо 308 Инструменты для работы Этапы работ Подготовка к замене масла в АКПП Пежо 308 Сливаем отработанное…
• Замена масла в двигателе ВАЗ 2106 собственными рукамиСодержание статьи Как довольно часто рекомендуется поменять масло? Какое заливать масло? Приступаем к замене масла Инструменты для работы Работа по замене масла Многие работы, каковые связаны с…
• Замена масла собственными руками: рекомендации и основные правилаСодержание статьи Порядок замены моторного масла Промежуток замены масла в моторе Какие конкретно условия именуются тяжелыми? Нужно ли поменять масляный фильтр с маслом? Советы по замене масла в моторе…
• Замена сальников клапанов собственными рукамиМашина утром очень сильно дымит? Увеличился расход масла? Эти неприятности легко решаемы, стоит только заменить маслосъемные колпачки (в народе более известные как сальники клапанов), подобную процедуру…

Как заменить цепи ГРМ на Пежо 308?

Цепь ГРМ на Пежо 308 обладает достаточно большим ресурсом, в несколько раз превышающим срок службы обычного зубчатого ремня. Несмотря на это, цепь тоже требует замены. Заменить на Пежо 308 цепь ГРМ можно своими руками в гаражных условиях, но для этого нужно иметь необходимые инструменты и действовать строго по инструкции.

Когда требуется замена?

Провисание цепи

Цепь ГРМ играет ту же важнейшую роль в работе двигателя, как зубчатый ремень. Предназначена она для синхронной работы распределительного и коленчатого валов, за счет которых поршни и клапана правильно движутся, не мешая друг другу.

Нарушение этой синхронности при обрыве ремня вызывает встречу поршней с клапанами, в результате чего они гнутся. В этом случае возникает необходимость проводить дорогостоящий капитальный ремонт.

К преимуществам цепи относят то, что она не может порваться, поэтому капремонт по этой причине не потребуется.

При долгой эксплуатации Пежо 308 цепь ГРМ начинает вытягиваться из-за износа шарнирных соединений. Изнашиваясь, они способствуют увеличению расстояния между звеньями.

Таким образом, цепь ГРМ на Пежо 308 требует замены в следующих случаях:

• когда совпадают метки на распределительном валу, но не совпадают на коленчатом;
• пропала возможность регулировать натяжение цепи;
• имеются сколы на втулках или трещины на щечках цепи.

При увеличении шага мотор начинает работать неровно на холостых оборотах. Это связано с тем. Что звенья обычно растягиваются из-за износа неравномерно, а цепь вокруг звездочек натягивается слабее-сильнее.

Шаблон для проверки натяжителя

Опасным является перепрыгивание цепи на несколько зубьев. В лучшем случае машина просто заглохнет, а в худшем произойдет встреча поршней с клапанами, приводящая всегда к капитальному ремонту силового агрегата. Следовательно, вы должны периодически проверять натяжение цепи на Пежо 308. Для этого существует специальное приспособление, играющее роль своеобразного натяжителя.

Специальный шаблон ставят на место натяжителя, выкручивая сначала внутренний штифт и вкручивая внутренний шток. После этого зазор измеряют штангенциркулем или линейкой. Для атмосферных двигателей Пежо 308 зазор должен быть не более 73 мм, а для турбированных – менее 71 мм.

Заменить цепь ГРМ Пежо 308 можно на эстакаде или подъемнике, так как вам придется демонтировать правую опору для установки метки маховика. Она находится в нижней части мотора.

к содержанию ↑

Что потребуется для работы?

Для проведения работ по замене цепи Пежо 308 самостоятельно вам понадобятся следующие инструменты:

• маленький и большой воротки на ½ и ¼.
• ключи;
• головки;
• отвертка;
• торекс Т30 и Т40.

Что касается расходных материалов, вам из них потребуется следующий комплект:

• сама цепь на Пежо 308;
• три успокоителя;
• один натяжитель;
• новые болты распредвалов;
• звездочки коленчатого и распределительного валов;
• прокладка клапанной крышки.

При покупке цепи для замены обязательно проверяйте ее качество. Мы советуем приобретать оригинальные запчасти. Качество металла, из которого сделана цепь, можете проверить надфилем: втулки и звенья должны быть закалены.

Чтобы вам не подсунули б/у цепь в магазине, возьмите ее в руки плашмя и посмотрите, как она провисает.

Провис до 10 мм указывает на новый товар, а если он превышает 20 мм – эта цепь была установлена на авто или просто является некачественной.

к содержанию ↑

Этапы замены цепи

Снятая крышка ГБЦ

Для начала загоните Пежо 308 на подъемник, снимите минусовую клемму на АКБ и обесточьте тем самым транспортное средство. Снимите правое переднее колесо, защиту мотора и подкрылок. Далее надо демонтировать воздушный фильтр и отсоединить впускной воздушный патрубок.

Снимите декоративную накладку мотора и отключите датчики положения распределительных валов и электропровода от силового агрегата. Отключите питание, подходящее к катушкам зажиганий и снимите их.

Вытащите вентиляционный шланг картерных газов и все патрубки. Их рекомендуем заткнуть чем-нибудь во избежание попадания посторонних предметов.

Далее нужно снять крышку ГБЦ и перед вами откроется картина, которую вы можете видеть на фото.

Приподнимите мотор и выньте щуп измерения уровня масла, а затем снимите подушку мотора. После этого можно снять ремень привода навесного оборудования и демонтировать шкив (открутите три крепежные болта).

Проверните коленчатый вал при помощи ключа и крепежного болта до положения фиксации маховика. Специальным приспособлением надо зафиксировать распредвалы и маховик. Демонтируйте натяжитель цепи, снимите шкивы распредвалов выпускных и впускных клапанов. Выкрутите ступицу коленвала, снимите цепь ГРМ Пежо 308 и неподвижную направляющую вместе с направляющей натяжителя.

После этого можно снять шестерню коленвала и специальное уплотнительное кольцо. Перед тем, как менять расходные материалы на автомобиле и устанавливать ве на свои места, хорошенько счистите все загрязнения.

Цепь, натяжитель и направляющие в сборе

Соберите направляющую натяжителя, неподвижную направляющую, цепь и шестерню привода газораспределительного механизма. Всю конструкцию следует монтировать на ГБЦ. Что у вас должно получиться – смотрите на фото.

Максимально внимательно выставьте метки ГРМ, а как это сделать лучше посмотрите на видеороликах в конце этого материала. Шкив шестерни привода ГРМ нужно установить на коленчатый вал. Верните на место ступицу коленвала и установите шкивы распределительных валов впускных/выпускных клапанов.

Установите на место натяжитель с успокоителем цепи, и не забудьте про уплотнительное кольцо. Затем смонтируйте шкив привода дополнительного оборудования, снимите фиксаторы коленчатого и распределительного валов. Наденьте ремни навесного оборудования автомобиля и отрегулируйте натяжку.

НА место нужно поставить крышку ГБЦ и подключить патрубки. Верните на место масляный щуп, установите катушку зажигания и подключите ее к электропроводке. Подключите датчики и все снятые фишки, а также поставьте на место декоративную крышку двигателя. Поставьте патрубок, фильтр и крышку корпуса.

Все работы по замене цепи ГРМ Пежо 308 отнимают 2-4 часа, в зависимости от ваших навыков. Закончив все, запустите мотор и проверьте, ровно ли он работает. Если вы все сделали правильно и четко выставили метки, все будет в порядке.

Видео: Контроль и регулировка механизма ГРМ EP6 THP

Видео: Утренний старт двигателя EP6 CDTMD (растянутая цепь)

Видео: Установка ГРМ Peugeot Boxer, Ford Transit. Часть 1.

Видео: Установка ГРМ Peugeot Boxer, Ford Transit. Часть 2.

Пежо 308 двигатель 1,6 VTI. Замена цепи ГРМ

Специальные инструменты• Установочное приспособление распределительного вала выпускных клапанов – №0197-A1.• Установочный штифт маховика – №0197-BZ.

• Установочное приспособление распределительного вала впускных клапанов – №0197-A3.

Специальные указания• Отсоедините провод от отрицательной клеммы аккумуляторной батареи.• Снимите свечи зажигания для облегчения вращения коленчатого вала.

• Прокручивайте коленчатый вал только в нормальном направлении вращения (если не указано противоположное вращение).• Соблюдайте моменты затяжек.• Если есть: Перед снятием нанесите установочные метки датчика положения коленчатого вала.

• НЕ ВРАЩАЙТЕ коленчатый вал посредством вращения звездочки распределительного вала или других звездочек.

• НЕ вращайте коленчатый или распределительный валы при снятой цепи привода ГРМ.

Процедуры установки фаз газораспределения

Указание: Двигатель № ->198567: На этих двигателях возможен преждевременный выход из строя цепи привода ГРМ, натяжителя и направляющих.

• Убедитесь, что регуляторы распределительных валов находятся в положении установки следующим образом:   Проверните коленчатый вал на два оборота по часовой стрелке.   Медленно проверните распределительный вал впускных клапанов против часовой стрелки до упора [1] .

   Медленно проверните распределительный вал выпускных клапанов по часовой стрелке до упора [2] .   Вращение распределительного вала возможно с помощью ключа, как показано на рисунке [3] .   Убедитесь, что распределительные валы зафиксированы.

   Замените регулятор распределительного вала, если он не заблокирован в положении установки.• Установите установочный штифт маховика [4] .

• Проверните коленчатый вал по часовой стрелке, пока установочный штифт маховика не войдет в зацепление [5] .

Указание: Убедитесь, что круговой сегмент кулачка приспособления направлен вниз [6] .

• Установите установочное приспособление выпускного распределительного вала [7] .• Установите установочное приспособление впускного распределительного вала [8] .

• Снимите натяжитель цепи привода ГРМ [9] .

• Модифицируйте старый натяжитель цепи привода ГРМ для использования его как приспособления для предварительного натяжения цепи:   Просверлите отверстие диаметром 10,75 мм в шестигранной части корпуса натяжителя.   Нарежьте резьбу M10 с шагом 1,5 и заверните болт M10 x 100 мм, зафиксируйте контргайкой.

• Установите приспособление для предварительного натяжения цепи привода ГРМ [10] .• Заворачивайте регулировочный винт до контакта с направляющей. НЕ ПЕРЕТЯГИВАЙТЕ винт.• С помощью приспособления для предварительного натяжения натяните цепь моментом 0,6 Нм.• Снимите установочные приспособления распределительных валов [7] и [8] .

• Снимите установочный штифт маховика [4]:• Проверните коленчатый вал на два оборота по часовой стрелке.• Убедитесь, что регуляторы распределительных валов находятся в положении установки.• Установите установочный штифт маховика [4] .

• Убедитесь, что установочный штифт маховика установлен правильно [5] .

Указание: Убедитесь, что круговой сегмент кулачка приспособления направлен вниз [6] .

• Установите установочное приспособление выпускного распределительного вала [7] .• Установите установочное приспособление впускного распределительного вала [8] .

• Фазы газораспределения установлены правильно, если установочные приспособления распределительных валов упираются в головку цилиндров.

• Если нет, отрегулируйте распределительные валы следующим образом: Снимите приспособление для предварительного натяжения цепи привода ГРМ [10].

 Замените цепь, натяжитель и направляющие цепи, если “Х” больше 68 мм.

Замена успокоителя цепи peugeot 308

Peugeot 308 Werwolf (г.Жлобин) › Logbook › Запчасти для замены цепи ГРМ на торсионный болт) 2 шт натяжитель цепи (любой производитель) верхний успокоитель цепи задний успокоитель цепи.

Peugeot 308 Чёрная Жемчужина › Бортжурнал › Замена цепи ГРМ на А такой вопрос — все эти натяжители- успокоители надо обязательно комплексно менять с цепью?

История логотипа. Эмблема логотипа Пежо менялась несколько раз на протяжении всей истории фирмы. Однако основной символ компании – лев, никогда не исчезал с нее. Изначально, когда, Peugeot выпускало пилы и другие режущие инструменты, лев олицетворял прочность продукции, такую же как зубы льва.

Замена цепи Пежо 308 своими руками. Содержание статьи.  сама цепь на Пежо 308 ; три успокоителя ; один натяжитель; новые болты распредвалов.

Обычно в набор входят следующие…. Диспетчеры нашего колл-центра подскажет ближайшую к вам СТО, ориентируясь по самому ближайшему к вашему дому или работе для вас метро, шоссе или району…… Сколько я могу поездить без ремонта? В районе Тушино СЗАО располагается наш техцентр. Или может есть какой-то минимум запчастей какие надо поменять?

Цепь привода ГРМ Peugeot 308 c 2008 г | Издательство Монолит

Запись больше для себя. Если нужны конкретные списки то они здесь: Список по ГРМ RFAUTOINFO.RU Список по МСК RFAUTOINFO.RU Выкладываю фото с номерами запчастей которые покупал для замены цепи ГРМ и МСК. В основном брал оригинальные, потому что выходило дешевле аналогов.

Отдельно хочется сказать по гидравлическому натяжителю цепи ГРМ — как показал опыт и анализ информации по ремонту из интернета вне зависимости от указанного производителя или бренда на упаковке, внутри лежит натяжитель фирмы IVIS , поэтому выбирайте самый дешевый из предлагаемых в магазинах.

Сами PSA-шники в Service Box-е пишут про замену стальных на фторопластовые PTFE. Многие не меняют их по причине их стоимости, которая сопоставима с ценой всего остального по грм.

И диаметр их больше, и зуб на них изнашивается медленнее, чем на звездочке коленвала. Подскажите, какую лучше цепь брать если не оригинал? А то что-то по цепям данной фирмы особо отзывов не нашел.

Хотя терзают меня сомнения, что цепь как и натяжитель делает только ivis, а все продают под своим брендом за разную цену.

Вот и у меня есть такие подозрения, что все эти фирмы просто упаковщики. Хотя такая экономия может выйти потом боком. Уговорил : тож возьму оригинал.

Prev Простейшая приспособа для замера давления топлива. Only registered users can participate in discussions. Сальники распредвалов почему не полимерные ставил? Пишет “Такого видео не существует”.

Ты прав, надо дабавить. Ты то не менял или не указал просто? Не менял, без них расходов хватало. Да и рабочие они у меня. Оригинал — хоть какая-то гарантия качества.

Замена успокоителя цепи ВАЗ-2101-07

• RSS подписка
• Поделиться Vkontakte
• Поделиться на

Замена цепи ЕР6 Пежо 308 – фотогалерея

Модификация:

1.6 EP6 бензин 120 л.с.

Пробег на момент визита:

80.000 км

Причина обращения:

Плавающие обороты двигателя, потеря мощности

Результаты диагностики:

Растянутая цепь ГРМ на двигателе ЕР6

Выполненные работы:

Замена цепи ГРМ

Заключение:

Плавающие обороты и потеря мощности двигателя – верный признак нарушения фаз газораспределения из-за растянутой цепи ГРМ

Посмотрите, как проходит процесс замены цепи ГРМ на Пежо 308 ЕР6 бензин. Пробег у данного автомобиля составляет 80 тысяч километров. Владелица жаловалась на плавующие обороты двигателя и потерю мощности. Это один из симптомов растянутой цепи ГРМ на двигателе ЕР6, который указывает на нарушение фаз газораспределения.

Если вы заметили похожие симптомы у себя на двигателя EP6, рекомендуем сразу же записаться на диагностику!

Процедура замены цепи ГРМ начинается с отсоединения провода отрицательной клеммы аккумулятора и снятия свечей зажигания для облегчения вращения коленчатого вала Пежо 308.

Следующий этап – снимаем клапанную крышку, отсоединяем опоры двигателя, фрикционное колесо и корпус воздушного фильтра Пежо 308.

Перед снятием цепи, наносим метки на распредилительные валы, звёздочки и регуляторы распределительных валом для правильного совмещения при установке.

Далее фиксируем валы двигателя по меткам с использованием спецнабора. Фиксаторы распредвалов устанавливаются вплотную к ГБЦ, если этого не происходит, значит цепь ГРМ Пежо 308 растянута.

Для того, чтобы выставить крепления ровно, необходимо ослабить болты крепления фазорегеляторов. Снимаем дроссельную заслонку, чтобы добраться до натяжителя цепи, откручиваем болты фазорегулятора от распредвала и заменяем их на новые Пежо 308.

Откручиваем три фиксатора успокоителя, снимаем верхний успокоитель и шкив. Извлекаем цепь Пежо 308 с двумя успокоителями.

Как вы увидите на фото, мы проверяем цепь на прогиб, она должна быть практически прямой. В нашем случае цепь ЕР6 Пежо 308 сильно прогибается.

Посмотрите, к чему приводит несвоевременное техобслуживание Пежо 308 по этой ссылке!

При сборке газораспределительного механизма устанавиваем новые болты коленвала и распредвалов. Натягиваем цепь ГРМ 308 с помощью механического натяжителя. Обязательно соблюдаем все моменты затяжки, используя динамометрический ключ.

Далее снимаем фиксаторы валов ЕР6 Пежо 308, проворачиваем двигатель по часовой стрелке два раза, и повторно ставим фиксаторы, чтобы убедиться, что попали в метки.

Рассчитайте своё ТО на Пежо 308 за 3 клика в онлайн-калькуляторе!

Пежо 308 Ep6 Замена Цепи Своими Руками

Меняем цепь грм на Пежо 308 EP6 на дому: когда поменять, видео снутри

Довольно технологичный и крепкий атмосферный движок ЕР6, который устанавливается на ряд моделей Пежо, в часности на 308-ю, временами просит сложного ремонта.

Без опыта работы с движками такового уровня и без соответственного оборудования о сложном ремонте на данный момент не скажешь. Тем чем 2-ух замена цепи ГРМ на Пежо 308 с мотором ЕР6 вероятна и без помощи других.

Перед этим следует знать, когда поменять, знать где находятся установочные метки и как верно выставить распредвалы и коленвал друг относительно друга. Попробуем здесь разобраться.

Когда менять цепь ГРМ на Пежо 308 (регламент и признаки замены)

Вопреки тому что снаружи приводная цепь газораспределительного механизма атмосферника ЕР6 смотрится хлипенько, она способна исправно отработать минимум 150-170 тысяч при бережном отношении к двигателю и соблюдении технических регламентов. Так же отзываются и о цепи ГРМ для этого двигателя с турбиной, да и процесс замены отличается мало. Разница в некоторых нюансах в процессе замены и регулировки, а также допусках на износ.

Цепь ГРМ способна отходить 150-170 тыс. км.

Обрыв приводной цепи маловероятен, поэтому замена её рассматривается только при проявлении некоторых симптомов, порой косвенных.

Косвенные симптомы

Основными из них считаются:

Пежо 308 ep6 замена цепи своими руками

Повышенный «дизельный» шум при работе двигателя на холостых и малых оборотах.

Двигатель начинает подтраивать и плохо запускаться.

Растёт расход масла при норме в 0,25-0,5 л на 1000 км, наблюдается высокий расход бензина.

Неустойчивая работа, провалы, двигатель внезапно глохнет.

Бортовой компьютер может выдавать ошибку Antipollution system faulty и ряд профильных ошибок, связанных с системой газораспределения.

Citroen DS5 замена цепи ГРМ ep6 ep6cdt

МАНУАЛЫ ПО ЗАМЕНЕ В ОПИСАНИИ НИЖЕ. В данном видео расскажу как довольно-таки просто в минус 15 под .

Ошибка Antipollution system faulty может свидетельствовать о проблемах с цепью ГРМ.

Симптомов может быть ещё больше, но основной повод для замены цепи — соответствующий пробег, особенно в тех случаях, когда автомобиль эксплуатируется в городе, где километр пробега идёт за два.

Проверка износа цепи

Прежде чем затевать работу по замене цепи ГРМ своими руками, необходимо убедиться в том, что цепь своё отслужила. Это связано с тем, что симптомы износа могут говорить о других поломках и сбоях в работе систем и могут быть не связаны с ГРМ.

Для проверки износа и замены приводной цепи необходимо купить набор специальных приспособлений (Ликота, JTC). Без этого набора невозможно проверить и выставить точно по меткам распредвалы и коленвал, а также настроить механизм регулировки фаз VТi.

Весь набор стоит порядка 7-8 тысяч и в него входит устройство проверки степени растяжения цепи.

Замена цепи грм пежо 308 своими руками

Набор фиксаторов валов и натяжного устройства приводной цепи.

Устройство представляет собой сложную резьбовую втулку, которая ввинчивается вместо штатного натяжителя. Вначале вкручивают большую резьбовую втулку без применения ключей, руками.

В эту втулку вкручивается шток до упора, тоже только руками. После этого устройство выворачивается из гнезда и замеряется длина штока от начала резьбовой части втулки.

Номиналы допустимого растяжения цепи такие:

• для атмосферного двигателя ЕР6 — 70-73,5 мм ;
• для двигателя с турбиной — от 67 до 71 мм.

Инструменты и необходимые запчасти для замены

Если замеры показывают, что провисание цепи превышает номинальное значение, готовимся к замене и покупаем запасные части по каталожным номерам, которые указаны в таблице.
