Белаз-7517: характеристики и цены, фотографии и обзор

«160’тонники» БелАЗ-7517

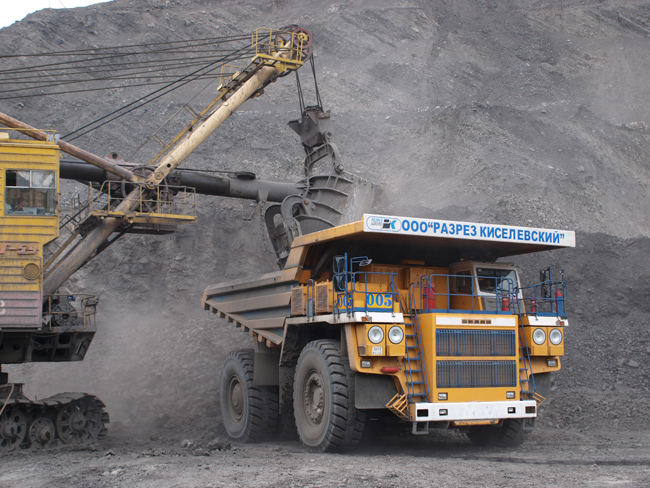

БелАЗ-7517 – белорусский тяжелый карьерный самосвал с грузоподъемностью до 160 тонн, предназначенный для перевозки горных пород, вынимаемых на местах открытой добычи полезных ископаемых.

Самосвалы данной серии полностью адаптированы к реалиям российского климата, рассчитаны на использование на технологических дорогах без твердого покрытия и отличаются повышенной устойчивостью к нагрузкам при повседневной эксплуатации.

Как и все самосвалы марки «БелАЗ», техника серии 7517 выполнена в форм-факторе нестандартного ассиметричного дизайна со смещенной к левому борту кабиной.

Обратите внимание

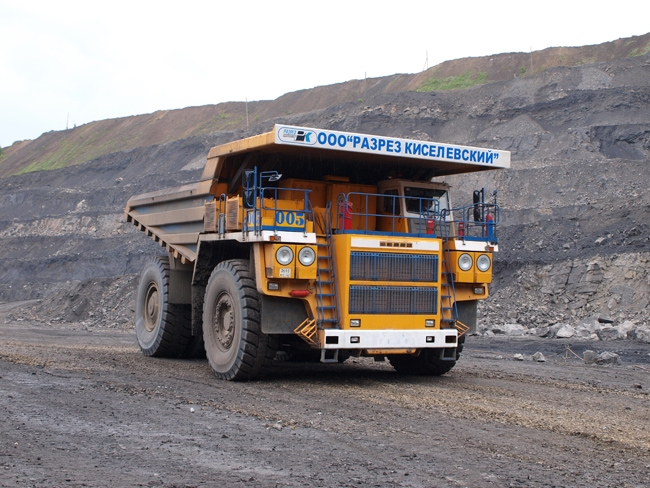

Переднюю часть большегруза венчает массивная решетка радиатора с двухэтажной конструкцией, над которой расположена технологическая площадка со шкафами, укрывающими электрооборудование. По обеим сторонам капота расположены наклонные лестницы, а весь верхний периметр огорожен металлическим трубчатым ограждением.

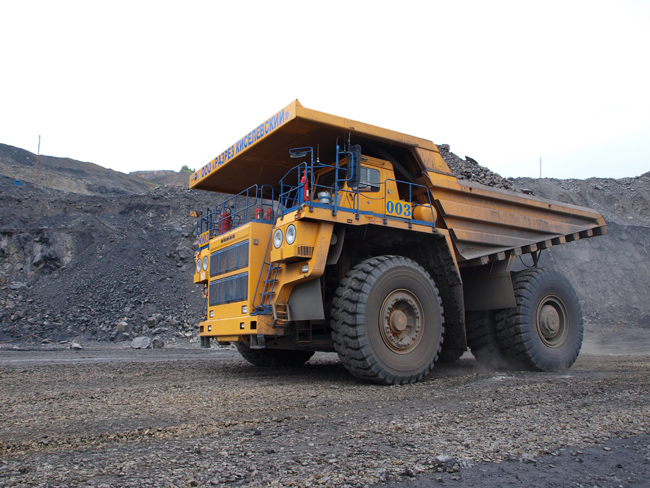

Ковшеобразный кузов имеет классический треугольный профиль и массивный передний козырек для защиты кабины и технологической площадки от обломков породы.

БелАЗ-7517 оснащен двухдверной кабиной современной компоновки, имеющей два посадочных места, отопитель и кондиционер. Рабочее место водителя исполнено в полном соответствии с требованиями стандарта безопасности ROPS, снабжено информативной панелью приборов и водительским креслом с пневмоподвеской.

Габаритная длина самосвала БелАЗ-7517 не превышает 12 300 мм. Из них на колесную базу разработчики отвели 5800 мм, переднему свесу досталось 3100 мм, а задний свес при открытом кузове ограничен отметкой 3070 мм.

Ширина и высота самосвала соответственно равны 7700 и 6200 мм, но при открытом кузове габаритная высота возрастает до 13 000 мм.

Расстояние до нижней кромки открытого кузова равно 1700 мм, клиренс (дорожный просвет) составляет 720 мм.

Снаряженная масса самосвалов 7517-й серии вписывается в рамки 134 000 кг при стандартной комплектации. Полная масса при этом не должна выходить за пределы 294 000 кг (грузоподъемность, соответственно, составляет 160 000 кг).

Все модификации БелАЗ-7517 в базе получают сварной металлический кузов ковшового типа с габаритами 8080х6850 мм, погрузочной высотой 5220 мм и геометрической вместимостью 65,6 м³.

Важно

Кузов оборудован системой безопасности FOPS, системой обогрева днища выхлопными газами, а также устройством механического стопорения кузова в поднятом положении.

За подъем кузова отвечает система гидравлического подъема на базе телескопических цилиндров трехступенчатой конструкции, питаемых аксиально-поршневым насосом переменной производительности.

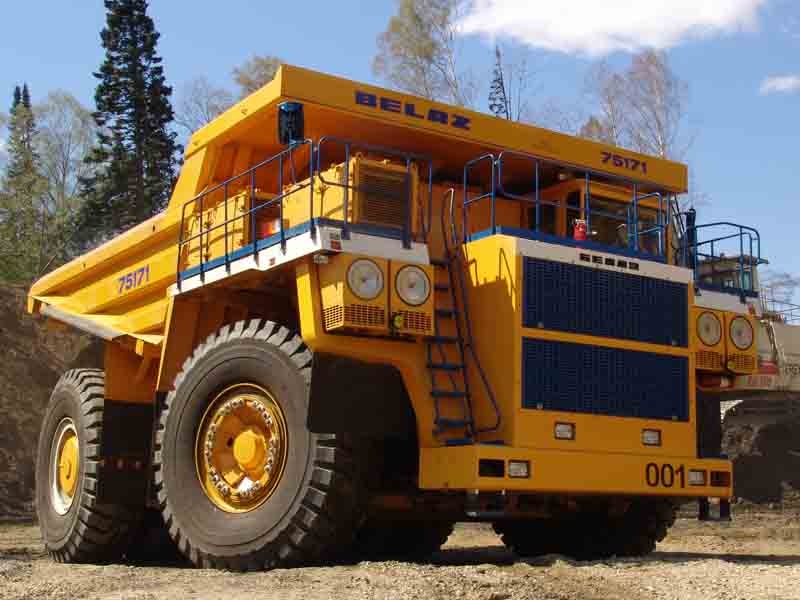

Линейка карьерных самосвалов БелАЗ-7517 включает четыре модификации, различающиеся в первую очередь типом используемого двигателя и моделью тяговых электромоторов:

• БелАЗ-75170 оборудован V-образным 12-цилиндровым турбодизелем Cummins QSK 45-C, который при рабочем объеме 45,0 литра выдает порядка 2000 л.с. мощности и 7871 Нм крутящего момента. Помогает двигателю электромеханическая трансмиссия с генератором СГТМ 1400-8, ГСТ-1600 или ГСН-1600/8, а также тяговыми электромоторами ЭК-590 и ЭДП-600.

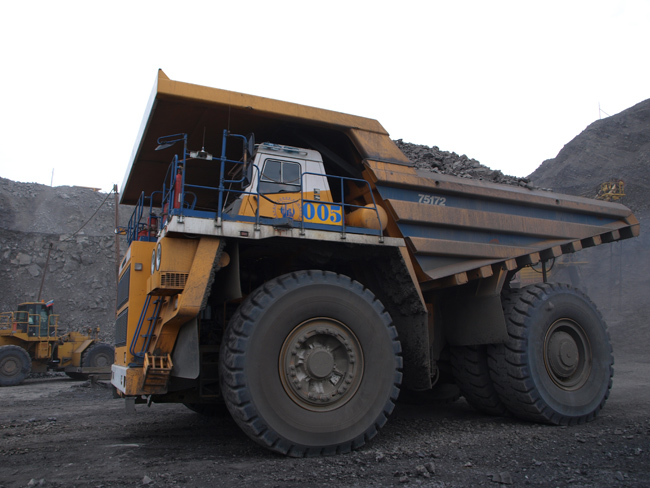

• На модификации БелАЗ-75172 установлен наддувный 12-цилиндровый дизель модели MTU DD 12V4000 с V-образной компоновкой, рабочим объемом 48,8 литра и электронной системой управления DDEC. Его мощность составляет 1875 л.с., а пик крутящего момента приходится на отметку 7610 Нм. В комплекте с ним идет тот же набор генераторов и тяговых электромоторов, что и на модификации 75170.
• Исполнение БелАЗ-75173 комплектуется уже упомянутым дизельным движком Cummins QSK 45-C, но в паре с ним работаю генератор ГСТ 1600-8 и комплект тяговых электромоторов ТАД-5.
• Выше указанный набор электромеханики, но уже в паре с дизелем MTU DD 12V4000 используется на последней модификации самосвала – БелАЗ-75174.

Электромеханическая трансмиссия самосвалов серии БелАЗ-7517 включает не только тяговый генератор и два тяговых электродвигателя, но и двухступенчатый планетарный редуктор мотор-колес двухрядной конструкции, оснащенный системой одновременной передачи крутящего момента к ступицам колес через первый и второй ряды шестерен редуктора. Управление работой электромеханики осуществляется при помощи микропроцессорной автоматизированной системы контроля и аппаратов регулирования, управляемых из кабины.

Карьерные большегрузные самосвалы БелАЗ-7517 построены на базе лонжеронной сварной рамы из высокопрочной низколегированной стали с продольными лонжеронами коробчатого сечения. Спереди и сзади самосвал опирается на пневмогидравлическую подвеску со встроенными гидравлическими амортизаторами, продольными рычагами на центральных шарнирах и поперечными штангами.

Самосвал оборудован гидрообъемным рулевым управлением и четырьмя системами торможения: рабочая – сухие дисковые механизмы на валах тяговых электромоторов; стояночная – дисковые механизмы задних колес с пружинным приводом и гидравлическим управлением; вспомогательная – электродинамическое торможение тяговыми электромоторами; запасная – исправные контуры стояночной и рабочей тормозных систем.

В список стандартного оснащения БелАЗ-7517 всех модификаций входит: предпусковой подогреватель, комбинированная система пожаротушения, система контроля давления в шинах, система видеообзора, камневыталкиватели, устройство сигнализации приближения к высоковольтной линии.

Опционально возможна установка системы очистки воздуха в салоне, кресла водителя повышенной комфортности, улучшенной системы пожаротушения, камнеотбойников, подогрева топливного бака и футеровки днища кузова.

Цена самосвала серии БелАЗ-7517 согласовывается при оформлении заказа на покупку.

грузовики самосвалы тяжелыеОтзывы

Серия 7517

• Главная страница
• Продукция
• Наша продукция
• Карьерные самосвалы СЕРИИ:
• 7517

 ОбзорПреимущества Характеристики КомплектацияХарактеристики серии Белаз–7517

Карьерные самосвалы предназначены для транспортирования горной массы в разрыхлённом состоянии по технологическим дорогам на открытых разработках полезных ископаемых с различными климатическими условиями.

Могут использоваться на строительстве крупных промышленных и гидротехнических сооружений, при сооружении дорожномагистральных комплексов, а также в технологических подразделениях предприятий перерабатывающей промышленности.

Совет

В зависимости от удельного веса перевозимого груза наибольшая эффективность достигается при эксплуатации с экскаваторами или погрузчиками с ковшами следующей ёмкости: 20 — 30 м3.

Основные характеристики

Грузоподъ­емность
160 тонн

Двигатель
Cummins QSK 45-C

Мощность двигателя
1491 кВт

Трансмиссия
электромеханическая

Формула трансмиссии

Дополнительные характеристики

Крутящий момент, Н*м/об/мин
7871 / 1500

Удельный расход топлива при номинальной мощности, г/кВт*ч
209

Шины
36.00R51

Трансмиссия
переменно-постоянного тока

Редуктор мотор-колёс
планетарный двухрядный

Подвеска
пневмогидравлическая, зависимая для передней оси и ведущего моста — продольные рычаги с центральным шарниром

Тяговый электродвигатель — ЭДП-600; ЭК-590

Тяговый генератор — СГТМ 1400-8

Тормоза (с гидроприводом)

передних колёс
сухие однодисковые

задних колёс
сухие дисковые

стояночный
дисковый

вспомогательный
электродинамическое торможение тяговыми двигателями с принудительным воздушным охлаждением тормозных резисторов

Объём кузова, м³

геометрический
65,6

с «шапкой» 2:1
96,5

радиус поворота, м
14

Масса самосвала, кг

без груза
134000 (стандартная комплектация)

полная масса
294000

Максимальная скорость, км/ч
50

Представленная  комплектация самосвала  является базовой. Производитель оставляет за собой право внесения  изменений в спецификацию самосвала по мере необходимости и без предварительного уведомления.

Карьерные самосвалы предназначены для транспортирования горной массы в разрыхлённом состоянии по технологическим дорогам на открытых разработках полезных ископаемых с различными климатическими условиями.

Могут использоваться на строительстве крупных промышленных и гидротехнических сооружений, при сооружении дорожномагистральных комплексов, а также в технологических подразделениях предприятий перерабатывающей промышленности.

В зависимости от удельного веса перевозимого груза наибольшая эффективность достигается при эксплуатации с экскаваторами или погрузчиками с ковшами следующей ёмкости: 20 — 30 м3.

Основные характеристики

Грузоподъ­емность
160 тонн

Двигатель
MTU DD 12V4000

Мощность двигателя
1400 (1875) кВт

Трансмиссия
электромеханическая

Формула трансмиссии

p>Дополнительные характеристики

Крутящий момент, Н*м/об/мин
7871 / 1500

Удельный расход топлива при номинальной мощности, г/кВт*ч
209

Шины
36.00R51

Трансмиссия
переменно-постоянного тока

Редуктор мотор-колёс
планетарный двухрядный

Подвеска
пневмогидравлическая, зависимая для передней оси и ведущего моста — продольные рычаги с центральным шарниром

Тяговый электродвигатель — ЭДП-600; ЭК-590

Тяговый генератор — СГТМ 1400-8

Тормоза (с гидроприводом)

передних колёс
сухие однодисковые

задних колёс
сухие дисковые

стояночный
дисковый

вспомогательный
электродинамическое торможение тяговыми двигателями с принудительным воздушным охлаждением тормозных резисторов

Объём кузова, м³

геометрический
65,6

с «шапкой» 2:1
96,5

радиус поворота, м
14

Масса самосвала, кг

без груза
134000 (стандартная комплектация)

полная масса
294000

Максимальная скорость, км/ч
50

Представленная  комплектация самосвала  является базовой. Производитель оставляет за собой право внесения  изменений в спецификацию самосвала по мере необходимости и без предварительного уведомления.

Карьерные самосвалы предназначены для транспортирования горной массы в разрыхлённом состоянии по технологическим дорогам на открытых разработках полезных ископаемых с различными климатическими условиями.

Могут использоваться на строительстве крупных промышленных и гидротехнических сооружений, при сооружении дорожномагистральных комплексов, а также в технологических подразделениях предприятий перерабатывающей промышленности.

Совет

В зависимости от удельного веса перевозимого груза наибольшая эффективность достигается при эксплуатации с экскаваторами или погрузчиками с ковшами следующей ёмкости: 20 — 30 м3.

Основные характеристики

Грузоподъ­емность
160 тонн

Двигатель
Cummins QSK 45-C

Мощность двигателя
1491 кВт

Трансмиссия
электромеханическая

Формула трансмиссии

Дополнительные характеристики

Крутящий момент, Н*м/об/мин
7871 / 1500

Удельный расход топлива при номинальной мощности, г/кВт*ч
209

Шины
36.00R51

Трансмиссия
переменно-переменного тока

Редуктор мотор-колёс
планетарный двухрядный

Подвеска
пневмогидравлическая, зависимая для передней оси и ведущего моста — продольные рычаги с центральным шарниром

Тяговый электродвигатель — ТАД-5

Тяговый генератор — ГСТ 1600-8

Тормоза (с гидроприводом)

передних колёс
сухие однодисковые

задних колёс
сухие дисковые

стояночный
дисковый

вспомогательный
электродинамическое торможение тяговыми двигателями с принудительным воздушным охлаждением тормозных резисторов

Объём кузова, м³

геометрический
65,6

с «шапкой» 2:1
96,5

радиус поворота, м
14

Масса самосвала, кг

без груза
134000 (стандартная комплектация)

полная масса
294000

Максимальная скорость, км/ч
60

Представленная  комплектация самосвала  является базовой. Производитель оставляет за собой право внесения  изменений в спецификацию самосвала по мере необходимости и без предварительного уведомления.

Карьерные самосвалы предназначены для транспортирования горной массы в разрыхлённом состоянии по технологическим дорогам на открытых разработках полезных ископаемых с различными климатическими условиями.

Могут использоваться на строительстве крупных промышленных и гидротехнических сооружений, при сооружении дорожномагистральных комплексов, а также в технологических подразделениях предприятий перерабатывающей промышленности.

В зависимости от удельного веса перевозимого груза наибольшая эффективность достигается при эксплуатации с экскаваторами или погрузчиками с ковшами следующей ёмкости: 20 — 30 м3.

Основные характеристики

Грузоподъ­емность
160 тонн

Двигатель
MTU DD 12V4000

Мощность двигателя
1400 (1875) кВт

Трансмиссия
электромеханическая

Формула трансмиссии

Дополнительные характеристики

Крутящий момент, Н*м/об/мин
7612 / 1500

Удельный расход топлива при номинальной мощности, г/кВт*ч
195

Шины
36.00R51

Трансмиссия
переменно-переменного тока

Редуктор мотор-колёс
планетарный двухрядный

Подвеска
пневмогидравлическая, зависимая для передней оси и ведущего моста — продольные рычаги с центральным шарниром

Тяговый электродвигатель — ТАД-5;

Тяговый генератор — ГСТ 1600-8

Тормоза (с гидроприводом)

передних колёс
сухие однодисковые

задних колёс
сухие дисковые

стояночный
дисковый

вспомогательный
электродинамическое торможение тяговыми двигателями с принудительным воздушным охлаждением тормозных резисторов

Объём кузова, м³

геометрический
65,6

с «шапкой» 2:1
96,5

радиус поворота, м
14

Масса самосвала, кг

без груза
134000 (стандартная комплектация)

полная масса
294000

Максимальная скорость, км/ч
64

Представленная  комплектация самосвала  является базовой. Производитель оставляет за собой право внесения  изменений в спецификацию самосвала по мере необходимости и без предварительного уведомления.

БелАЗ 75710: технические характеристики, цена в рублях, грузоподъемность и стоимость

Карьерные самосвалы в семействе грузовых автомобилей стоят особняком. Эти гиганты не ездят по общим дорогам. Они явно отличаются от своих собратьев внешним видом — характерным ковшеобразным кузовом и защитным козырьком над кабиной.

И конечно же, в первую очередь карьерная техника выделяется грузоподъемностью (даже у самых «маленьких» она составляет порядка 30 тонн), мощностью и вместимостью кузова. Прочитайте статью про карьерные экскаваторы.

Есть среди этих машин и вовсе циклопические, поражающие воображение случайного обывателя. Это самосвалы с грузоподъемностью свыше 200 тонн, размерами сравнимые с многоэтажным домом.

Человек, далекий от горного дела, может увидеть такое чудо техники только на специализированной выставке, ведь перемещаются вне карьера они в разобранном виде на паре десятков железнодорожных платформ.

Обратите внимание

На сегодняшний день самым большим из гигантских самосвалов является БелАЗ 75710 (см. рейтинг самых больших карьерных самосвалов тут). Этот автомобиль, выпущенный белорусским заводом в 2014 году (читайте про завод тут), поднял порог грузоподъемности до 450 тонн, победив, таким образом, ближайшего конкурента в лице Liebherr T 282B, способного везти 363 тонны породы.

Любопытно, что на фото БелАза 450 тонн, сделанных снизу, грузовая платформа кажется совсем небольшой.

Описание и сфера применения

БелАЗ грузоподъемностью 450 тонн представляет собой самосвал для работы в глубоких открытых карьерах. Движение такого автомобиля по дорогам общего пользования практически неосуществимо, так как грозит разрушением дорожного полотна и потребовало бы масштабной работы по перемещению инженерных сооружений.

Двигатель и трансмиссия

За движение грузовика отвечают два дизельных V16 по 1750 кВт (2300 л.с.) каждый с непосредственным впрыском топлива и турбонаддувом (у самого гигантского тягача МАЗ-7907 – 1200л.с). Их работу контролирует электронная система управления DDEC. От частиц грунта и породы защищает трехступенчатая очистка и фильтрация воздуха.

От перегрева агрегаты спасает двухконтурная система охлаждения с принудительной циркуляцией, предусмотрен и теплообменник для охлаждения масла. Передача крутящего момента осуществляется посредством гидравлической муфты с автоматическим управлением.

Работа системы охлаждения требует почти 900 литров антифриза!

Трансмиссия самосвала электрическая. Генераторы переменного тока, специально спроектированные Siemens для тяговой установки, имеют мощность 1704 кВт. Каждое из четырех мотор-колес — 1200 кВт.

Неоспоримым достоинством такой системы является плавная регулировка тягового усилия и отсутствие изнашивающихся узлов, и за счет этого — низкие эксплуатационные затраты при высокой производительности. А вот и видео:

При повреждении одного мотор-колеса БелАз способен доехать до места ремонта самостоятельно!

Рулевое управление

Рулевое управление самосвала

Рулевое управление БелАЗ 75710 весьма удобно для столько тяжелого грузовика и соответствует требованиям стандарта ISO 5010, а именно:

• имеет независимый рабочий контур и приоритет над другими узлами
• гидравлическая система рассчитана исходя из четырехкратного запаса прочности
• за работой рулевого механизма следит электронная система контроля

Гидроусилитель руля с давлением 16,5 МПа управляется насосом с переменной подачей и оснащен пневмогидравлической аварийной системой. Современный рулевой механизм и две независимые колесные оси позволяют уверенно говорить, что БелАЗ 450 тонн является легко управляемым и весьма манёвренным автомобилем в своем классе.

Кузов и кабина

Изготовленные из высокопрочной легированной стали сварной кузов и рама защищены от коррозии и по праву считаются предметом гордости конструкторов, создавших БелАз 450 тонн. Технические характеристики системы опрокидывания позволяют двум телескопическим гидроцилиндрам поднять многотонную платформу всего за 26 секунд.

Кабина самосвала оснащена климатической установкой. Безопасность водителя гарантируется не только козырьком и ребрами жесткости, но и системой безопасности ROPS, которая раскидывает подушку безопасности над водителем и пассажиром при превышении допустимых значений крена.

Уровень вибрации в кабине не превышает 80 дБ. Вклад в безопасную эксплуатацию вводит и электродинамическая система стояночного тормоза, способная переключиться с тяги на торможение всего за 1 секунду при любой скорости автомобиля.

Технические характеристики

Габаритные размеры и масса

• Д х Ш х В — 20,6 х 9,9 х 8,2 м
• Колесная база — 8,0 м
• Собственная масса — 360т
• Грузоподъемность — 450 т
• Полная масса — 810 т

Распределение нагрузки по осям

• 60/40 в порожнем состоянии
• 50/50 в загруженном виде

Двигатель (каждый)

• Мощность — 2300 л. с. на 1900 об/мин
• Крутящий момент — 9313 Нм на 1500 об/мин
• Общий объем — 65 л

Эксплуатационные характеристики и объемы

• Расход топлива — 330 л/час
• Максимальная скорость — 64 км/ч
• Объем кузова — 158 м3, максимальная загрузка до 269м3
• Объем топливного бака — 2х2800 л
• Максимальный преодолимый уклон — 18%
• Радиус поворота — 19,8 м
• Колесная формула — 4х4

Для сравнения характеристик можете также ознакомиться с самосвалом ГАЗон НЕКСТ.

Шины

Бескамерные 59/80R63 с радиальным протектором. Диаметр колеса – 4 метра.

Стоимость одной покрышки Bridgestone Titan для БелАЗ 450 тонн – 42500 $. Цена, вполне соответствующая шине с габаритами и массой среднего африканского слона.

Сколько стоит новый БелАз 450 тонн?

Цена карьерного гиганта на сайте производителя, разумеется, не указана. Различные источники в интернете расходятся в оценке от 2 до 9 миллионов долларов США за новый БелАз 450 тонн. Цена в рублях, соответственно может составить порядка 600 миллионов при актуальном на начало 2016 года валютном курсе.

Исходя из стоимости покрышек, «обувка» на БелАз 75710 стоит 340 тыс. долларов, так что цифра 2 млн кажется заниженной.

Вне всякого сомнения, БелАз 75710 с грузоподъемностью 450 тонн является уникальным автомобилем. Он надолго установил новый стандарт для карьерных самосвалов сверхбольшой грузоподъемности и дал толчок к разработке экскаваторов с ковшом более 70 кубов, которые смогут в полной мере проявить потенциал белорусского атланта.

Прочитайте статью про экскаваторы Катерпиллер.

И пусть в мире немного карьеров, где может работать такая техника, само ее существование является доказательством конструкторского гения и, конечно, радует многочисленных фанатов гигантских машин. У нас на сайте вы можете прочитать и про гигантский аэродромный тягач МАЗ-541.

Рекомендуем также ознакомиться с нашей статьей про асфальтоукладчик.

Самый большой БелАЗ: обзор, технические характеристики. БелАЗ-75710 :

В статье речь пойдет о самом большом в мире самосвале – БелАЗ-75710, который имеет грузоподъемность 450 тонн. Первый экземпляр был выпущен в 2013 году. Создан этот автомобиль по заказу холдинга «Сибирский деловой союз». Впервые эксплуатация производилась на угольном разрезе «Черниговец».

Уже в 2014 году этот грузовик смог установить рекорд Гиннесса, став самым грузоподъемным автомобилем в Европе и странах СНГ. Он смог по испытательному полигону провезти массу в 500 тонн. Для того чтобы приобрести данный автомобиль, необходимо потратить около 10 млрд долларов.

Самый большой БелАЗ производится по сей день.

Технические характеристики

Данный автомобиль получил дизельную электрическую силовую установку. Два дизельных двигателя имеют мощность более 1700 кВт, то есть 2300 лошадиных сил. Установлен электрогенератор, а также мотор-колеса. Тяговая установка карьерного БелАза способна работать с четырьмя мотор-колесами и с двумя генераторами.

Мощность каждого составляет 1700 кВт, а мотор-колес 1200 кВт. Подвеска используется гидропневматического типа. Амортизаторы получили диаметр 18 см. Автомобиль имеет два топливных бака, вместимость которых составляет 2800 л каждый. Максимальная скорость автомобиля 67 км/ч. На 100 км расходуется около 1300 л.

Зачем был создан

При первом взгляде на машину БелАЗ-75710 возникает у многих вопрос: «Зачем его создали?» Устройства автомобиля имеют существенные габаритные показатели, поэтому мало кому понятно, для чего нужен такой огромный самосвал. Многие предполагают, что для перевозки большого количества грузов можно вполне использовать два грузовика с меньшими размерами.

Данный самосвал, как уже было написано выше, был создан по заказу. В то время для работы на карьере в Кемеровской области нужна была гигантская машина, поэтому 2013 году появился первый автомобиль с этим названием. Каковы же размеры БелАЗа?

Габариты и уникальность

Его длина составляет 20 м, ширина 9 м, высота 8 м, а грузоподъемность, как указано в паспорте, составила 450 тонн. Однако при испытаниях, которые были проведены в 2014 году, данный автомобиль смог проехать с грузом больше на 50 тонн. Если интересует, сколько весит БелАЗ, то вес машины около 360 т, если говорить о снаряженном. Полная масса около 900 тонн.

Даже с тем, что автомобиль имеет такие гигантские габариты, все равно назвать его неповоротливым не получится, так как радиус его разворота всего лишь 45 м. Уникальность данного самосвала в том, что дизельные двигатели здесь нужны не для того, чтобы крутить вал коробки передач. Следует учитывать, что здесь нет коробки передач для того, чтобы двигать машину.

В движение автомобиль приводят тяговые электромоторы.

Так что самый огромный самосвал в мире является гибридным. Он настолько высокий, что можно спокойно зайти под машину и рассмотреть ее днище.

Сборка

При создании БелАЗ-75710 никто не пытался сделать этот автомобиль меньше или компактнее, поэтому все детали расположены максимально точно и установлены просто отлично. Например, два главных мотора находятся поперечно. Суммарно получается около 5 тыс. лошадиных сил.

Два мотора, которые были установлены в автомобиле, имеют объем в 65 л каждый. Они нужны для того, чтобы генераторы работали без помех и вырабатывали ток для электродвигателя. Дизели необходимы для нормального функционирования гидравлической системы. Для каждого мотора имеется свой генератор. Большая часть систем, которая обеспечивает работу и функциональность моторов, имеет независимый тип.

Иногда водители сообщают, что устройство может ехать только на одном моторе для того, чтобы максимально экономить топливо.

Соответственно, второй дизельный двигатель начинает работать, если это необходимо. Верить этой информации не стоит.

В принципе, данная схема работы вполне вероятна, даже с такими размерами БелАЗа, но на заводе она не была реализована. Однако в планах такое внедрение имеется.

Важно

Генераторы предназначены вырабатывать ток и для электродвигателей, которые находятся внутри колес. Многие профессиональные водители знают, что связка таких генераторов и двигателей называется тяговой установкой.

Однако производит ее не белорусский завод, а компания «Сименс». Каждый электромотор машины БелАЗ получил мощность в 1600 лошадиных сил, поэтому итоговая мощность составляет 6520 л. с.

Трансмиссия подобного типа называется электромеханической.

Здесь также имеется силовой шкаф управления, который находится на палубе.

Тормозная система

Тормозная установка – типа УВТР. Тормозные колеса дискового типа получили гидравлический привод. Однако нужно понимать, что такие тормоза подобный автомобиль не смогут удержать на одном месте (учитывая то, сколько весит БелАЗ), поэтому производитель добавил еще одну тормозную систему динамического типа. Здесь работающим и совершающим движение и остановку тоже является электромотор.

Когда работает тормозная система, то выделяется тепло. Соответственно, его необходимо выводить из автомобиля, поэтому в конструкцию производитель добавил охлаждение тормозных резисторов.

Поворот машины

Также многим может быть непонятно, как поворачивает автомобиль, имея одинаковые передний и задний мосты. Ответ прост – они оба управляемого типа. Здесь имеется два цилиндра с рулевыми тягами, если говорить своими словами.

В остальном же обычное управление традиционного типа. Имеется рулевая колонка, которая практически ничем не отличается от других самосвалов.

В конструкцию встроены гидроаккумуляторы, однако они больше нужны просто по требованиям техники безопасности.

Колеса

Колеса БелАЗа прекрасно себя показывают, отлично реагируя на движение руля. Установленные покрышки на данном самосвале также заслуживают похвалы. Создает их фирма Bridgestone. Как правило, для легких машин подобные шины не выбирают, однако для самого большого БелАЗа самое оно.

Любой водитель должен понимать, что возиться с настолько большими колесами – довольно муторное и сложное занятие. Поэтому производитель позаботился о том, чтобы при поломке тяговых моторов их можно было починить без снятия колес.

Такие характеристики важны для тех людей, которые будут вести деятельность, связанную с использованием такого самосвала. Колеса можно снять только при помощи крана, и это занятие довольно длительное. Данные детали отлично справляются с большим весом.

Подробно о грузоподъемности БелАЗа написано ранее.

Палуба самосвала

Автомобиль имеет второй этаж — палубу. Расположена она рядом с кабиной, где находится водитель. Последнего называют в данной машине оператором.

При подъеме на второй этаж можно заметить металлический шкаф, который является панелью управления. Здесь вся электрика и, что важно, его самая главная часть — трансмиссия. Рядом с ней находится система, которая обеспечивает охлаждение резисторов.

За кабиной управления находится объединенная часть гидравлической системы, то есть объединение рулевого управления, тормозной системы и специального механизма опрокидывающегося типа.

Посреди палубы имеется емкость, которую сложно не заметить. Видна верхушка бака. Именно таким образом устроена система охлаждения. К сожалению, бак установить на нижнем ярусе, где и вся остальная конструкция, нельзя, поэтому его вывели настолько высоко.

В задней части кабины можно заметить вентиляторы и радиаторы. Имеются зеркала заднего вида, которые могут сначала показаться довольно маленькими.

Однако вблизи они такого же размера, как и зеркала дома в прихожей. Речь идет только о левом зеркале, так как правое действительно имеет небольшие размеры. Двери открываются против направления движения.

Это удобно как для водителя, так и для пассажира.

Управление

В управлении самый большой БелАЗ довольно стандартен, однако многих смущает наличие трех педалей и селектора коробки.

Для начала нужно вспомнить, что КПП здесь нет. Селектор же необходим для того, чтобы задавать направление движению автомобиля. Справа от него находится специальное управление кузова.

Но зачем же третья педаль? Она отвечает за тормоз.

Совет

В центре находится педаль для гидравлического тормоза, а для того чтобы не использовать рычаг сцепления (от которого отказались), установлена еще одна педаль электродинамического тормоза.

Стоит напомнить, что управлять данным автомобилем может только человек, который имеет не только грузовую категорию С, но и также специальное удостоверение оператора БелАЗа.

Заметить нужно, что рулевое колесо БелАЗа характеристики имеет вполне обычные, его детали и компоненты также стандартные и не отличаются ничем от конструкции на других машинах. При покупке данного самосвала можно заметить, что фар у него нет. На заводе их не устанавливают, хотя проводку делают. Проверяя ее работоспособность, конструкцию сразу же снимают.

Делается это потому, что сразу же после доставки машины заказчику все равно автомобиль придется разбирать, поэтому смысла в установке оптики нет. Кнопки, которые находятся справа от рулевой колонки, отвечают за трансмиссию, работу дизелей, стеклоочистителя и обогрев стекол.

Также имеется специальный блок управления, который отвечает за работоспособность функций отопления и кондиционирования.

Интересные факты

Данный автомобиль создан таким образом, что нагрузка на каждое из колес одинаковая. Ход подвесок небольшой, поэтому если водитель видит перед собой какое-то препятствие, необходимо будет остановиться и каким-то образом убрать его. Самосвал его вряд ли преодолеет. Следует заметить: чтобы передвигался такой автомобиль с максимально плавным ходом, необходимо подготовить грунт.

В качестве дополнительных характеристик БелАЗа нужно отметить, что он имеет автоматическую систему тушения пожара, а также контроль давления в шинах. Также имеется система смазки, она автоматическая. Встроена система контроля загрузки грузов.

За счет электродинамической тормозной системы можно спокойно экономить ресурс колодок. Помимо этого, тормозная система работает практически моментально. Когда человек переходит с полной тяги в режим торможения, автомобиль перестраивается за секунду.

За счет того, что нет классической коробки передач, можно совершать равномерный разгон, не переключаясь.

Грузоподъемность БелАЗа в 400 тонн действительно впечатляет. При массе выше все системы работают стабильно.

Разгон и ресурс

С электромеханической трансмиссией разгоняться на таком автомобиле будет довольно легко и безопасно, так как здесь вряд ли что-то может сломаться. Трение деталей отсутствует, соответственно, износ и поломки практически минимальны.

По отзывам покупателей можно заметить, что подобные машины способны ехать по карьеру более 900 тыс. км. В реальности же многие проезжали более миллиона. Хотя на самом деле, по заявлению производителя, ресурс данной машины рассчитывается моточасами, а не километрами. Максимальная скорость самого большого БелАЗа 64 км/ч.

Самый большой БелАЗ в мире 75710 500 т, характеристики, фото

Самый большой БелАЗ в мире — БелАЗ-75710 бьет рекорды не только по габаритам и собственной массе, но и по грузоподъемности.

Последние испытания на полигоне показали, что супертяж может справляться с грузами свыше 500 т, что не по силам более ранним предшественникам автомобиля, выпущенным Белорусским автозаводом и даже швейцарскому аналогу от концерна Liebherr.

Перевезенные карьерным самосвалом пиковые 503,5 т вкупе с собственным весом около 360 т позволили установить новый рекорд для Книги Гиннесса, не дав, тем самым, попасть туда американским автостроителям с попыткой зарегистрировать максимальные 470 т груза.

Интересные факты о БелаАЗ-75710, технические характеристики

Выпущена машина была сравнительно давно (по меркам стремительно развивающихся технологий) – в 2013 году, в эксплуатацию поступила на следующий год и до сих пор сохраняет за собой лидерское достижение.

При заявленных первоначальных цифрах грузоподъемности 450 т разработчики не остановились на достигнутом и позволили автогиганту получить прозвище «БелАЗ 500 тонн», фото этого чудо-монстра представлены ниже.

На текущий момент выпущено всего три единицы техники, одна из них без кузова. Все предназначены для работы на территории Российской Федерации. Основная задача карьерного самосвала, судя из названия – работа на угольных разрезах, где и трудится один из образцов. Практически запредельная стоимость одного такого исполина – около 10 млрд. долларов, пока не позволяет популяризацию спецтехники.

Обратите внимание

Многих интересует расход топлива БелАЗ-75710, который также огромен, как и само авто – 1300 л на сотню километров, что менее рентабельно, нежели использовать для транспортировки, например, самосвалы КАМАЗ. В качестве сравнительных цифр приведем модель КАМАЗ-65201 с достаточно высокой грузоподъемностью – 35 т, и расходом топлива в летнее время около 37 л, в зимнее – около 40.

При транспортировке поклажи на одинаковое расстояние (условно 100 км), КАМАЗ затратит максимум 572 литра зимой, летом еще меньше, тогда как БеЛАЗ-75710 с расходом топлива 1300 л почти в три раза больше.

А если приплюсовать к полученной величине количество моторного масла (около 540 л) и почти 900 л охлаждающей жидкости, то «простому смертному» обслуживание такого исполина окажется абсолютно не по карману.

Плюс маневренность КАМАЗа и его проходимость в разы выше белорусского великана. Однако у последнего она не маленькая.

Такая махина может развернуться на достаточно ограниченном пятачке с радиусом около 20 метров и даже подняться в гору с уклоном не выше 18%, что для столь солидной массы – большое достижение.

Плюс фото БелАЗ 500 тонн и его характеристики, приведенные ниже, иллюстрируют способность перевозить огромные монолитные конструкции и сооружения, чем ни может похвастаться ни один другой автомобиль.

К другим техническим характеристикам самого большого БелАЗа в мире модели 75710 стоит отнести:

• Два дизельных двигателя, мощность каждого из которых свыше 1,7 тыс. кВт и более 2,3 тыс. лошадиных сил;
• Четыре мотор-колеса Сименс, мощность каждого – 1,2 тыс. кВт;
• Мощность тягового генератора – 1,7 тыс. кВт;
• Два бака под топливо, общий объем которых 5600 л;
• Максимальная скорость без нагрузки 67 км/ч;
• Масса – 360 т;
• Габариты: В — 8,1, Ш — 9,8, Д — 20,5 м;
• Колеса — 44,00-63/50, весом 5,3 тыс. кг каждое.

Если полностью засыпать кузов БелАЗ 500 тонн землей, то полученной площади хватит, чтобы построить на ней домик с прилегающим приусадебным участком, а если вынуть «сердце» махины из моторного отсека, то в образовавшейся пустоте может преспокойно разместиться и устроиться с комфортом целая семья! Подобные особенности позволяют БелАЗу оставаться самым большим автомобилем на планете.

БелАЗ‑75710 – полный обзор – журнал За рулем

Первый показ БелАЗа‑75710 состоялся в Жодине год назад. А в августе 2014-го самосвал приступил к работе в Кузбассе.

Самый большой автомобиль в мире БелАЗ-75710. Грузоподъемность 450 т. Производство ОАО «БелАЗ», Жодино (Белоруссия). В России с августа 2014 года. Цена не разглашается.

Любая из характеристик сверхгиганта впечатляет. БелАЗ‑75710 — это не только 450 тонн груза в кузове и почти 4600 сил от двух дизельных двигателей MTU DD16 V4000, но и 5600 литров топлива на борту, 538 литров машинного масла и 1800 литров гидравлической жидкости!

УЗЕЛ В СБОРЕ

Скомпоновать карьерный самосвал — не легковушку собрать. Необходимо найти компромисс между всеми параметрами необычной машины. База, ширина, высота, агрегаты и компоненты, геометрические особенности карьера — вот далеко не полный список. Но белорусским конструкторам опыта не занимать.

Рабочее место водителя БелАЗ‑75710 попроще, чем в мерседесовском «S‑Классе», но не устанешь. Сиденье со всеми регулировками, климат- контроль и хорошая аудиосистема.Рабочее место водителя БелАЗ‑75710 попроще, чем в мерседесовском «S‑Классе», но не устанешь.

Сиденье со всеми регулировками, климат- контроль и хорошая аудиосистема.

Первое, от чего плясали разработчики гиганта, — шины! Их несущая способность определяет всё остальное. На БелАЗе‑75710 стоят восемь шин «Бриджстоун» исполинского размера 59/80R63. Они самые большие в мире.

Одна такая покрышка весит 5,5 тонны!

Затем инженеры выбирали схему управления. Для мастодонтов, да еще и с двускатной передней ошиновкой, традиционная схема с передними поворачивающимися колесами не подходит.

Важно

Вариантов всего два: шарнирно-сочлененная рама и поворотные мосты. В первом случае узлу шарнирного сочленения пришлось бы испытывать адские нагрузки и шарнир разросся бы до невероятных размеров.

Потому стали работать со второй схемой.

В освоенных карьерах существуют габаритные ограничения, привязанные, в первую очередь, к ширине технологических дорог. Поскольку БелАЗу‑75710 предстояло колесить по дорогам, заточенным под «компактные» 360-, 320‑ и 220‑тонные самосвалы, требования заказчика к радиусу поворота были весьма жесткими.

Разработчики называют схему с поворотными мостами «экскаватор вверх ногами». В экскаваторе шасси неподвижно, а корпус вращается, в БелАЗе же неподвижным остается корпус, а поворачиваются расположенные под рамой мосты.

Шкаф управления электротрансмиссией.Шкаф управления электротрансмиссией.

РАМА

Когда выбрали схему управления, взялись за раму, которая ничего общего с традиционной «лестницей» обычных грузовиков не имеет — у карьерников она совсем другой формы. Но у 450‑тонного гиганта рама уникальна и вовсе не похожа даже на конструкцию других тяжеловесов.

В раму требовалось вписать два шарнирных элемента, на которых вращаются гигантские мосты. Скомпоновали ловко и изящно. А дальше необходимо было совершить маленькое технологическое чудо.

Для шарнирного поворотного элемента нужен подшипник диаметром 2,75 м! Всего четыре фирмы в мире изготавливают такие подшипники. Белорусы вели переговоры с двумя лидерами — французской фирмой «Ролликс» (Rollix) и немецкой ИМО (IMO). В итоге в борьбе за престижный заказ победила ИМО.

А каким сделать сечение рамы? Оптимальным признали так называемое кессонное сечение, применяемое в кораблестроении. Именно такое может обеспечить необходимый ресурс при минимально возможных металлозатратах. Но и металл здесь необычный! Это особо прочная шведская сталь «Уэлдокс 800» (Weldox 800).

Материал настолько твердый, что далеко не всякий обрабатывающий станок ее возьмет. Поэтому в Швеции заказывали не просто листы металла, а уже раскроенные по белазовским чертежам.

Далее эти заготовки необходимо было сварить между собой, расточить посадочные места под гигантские подшипники и насверлить отверстия под крепеж.

Для сборки гигантской рамы требовалось еще более масштабное оборудование. На самом БелАЗе оснастки таких габаритов не нашлось. На помощь БелАЗу пришел Минский станкостроительный завод имени Октябрьской революции (МЗОР). На нем рама для сверхгиганта обрела требуемые формы. Потом ее перевезли в Жодино.

Этот узел называется УВТР — установка вентиляции тормозных резисторов.Этот узел называется УВТР — установка вентиляции тормозных резисторов.

СИЛОВАЯ УСТАНОВКА

В моторный отсек не заглядывают — в него заходят. Внутри можно гулять. Ощущения необычные, словно у героя рассказа Эдуарда Успенского «Гарантийные человечки», побывавшего в недрах холодильника и часов.

На БелАЗ‑75710 два мощнейших двигателя MTU DD16 V4000 крутят два огромных генератора, а электроэнергия передается на четыре мотор-колеса. Необходимую мощность мог бы развить и один двигатель — такие существуют, но нет подходящих генераторов, способных в одиночку выработать столько энергии. Именно поэтому решили использовать два дизеля и два электрогенератора с общим шкафом управления.

Порожний самосвал передвигается на одном дизеле, а у загруженного подключается второй. Для равномерности износа левый и правый дизели на холостом пробеге включаются поочередно.

Электропривод выбирали у одного из двух производителей — российского холдинга «Силовые машины» и немецкого «Сименса». Отечественный производитель был готов создать нужный привод только в 2016 году, и это не устроило заказчика. Энергомашиностроительное подразделение «Сименса» изготовило не только электропривод переменного тока, но и систему управления к нему.

Поворотные мосты — уникальная схема управления. Несмотря на большой размер, крутятся они довольно шустро.Поворотные мосты — уникальная схема управления. Несмотря на большой размер, крутятся они довольно шустро.

ГИДРАВЛИКА

Гидравлическая система машины — объединенная. Использован общий бак с гидравлической жидкостью для тормозов, для цилиндров опрокидывания и для цилиндров поворота. Всё это хозяйство приводит в действие даже не насос, а насосная станция «Бош Рексрот» (Bosch Rexroth).

Когда поднимают самосвальную платформу, рулевое управление отключается и все гидромасло задействуется на подъем. Нецелесообразно возить огромный объем масла, чтобы обеспечивать одновременное опрокидывание и маневрирование.

В рулевой гидравлике использовано четыре гидроцилиндра, по два на каждый мост. Сначала полностью поворачивается передний мост в крайнее положение, и только после этого начинает двигаться задний мост. При двух «сложенных» мостах радиус поворота составляет всего 19,8 м (по отпечатку наружного колеса). Это при общей длине более 20 м!

По соотношению радиуса поворота и длины 450‑тонник вполне можно признать сверхманевренным транспортным средством. Однако для последующих образцов инженеры отрабатывают иную схему управления, которая обеспечит одновременный поворот двух мостов. Это улучшит маневренность и обеспечит самосвалу эффективный крабовый ход.

В моторный отсек входят как в дом. Обслуживание силовых установок минимально. Заявленный ресурс — около десятка лет.В моторный отсек входят как в дом. Обслуживание силовых установок минимально. Заявленный ресурс — около десятка лет.

БЕЗОПАСНОСТЬ

Огромные машины иногда попадают в аварии и даже переворачиваются — в карьерах всякое случается. Против опрокидывания в подвеске 450‑тонника впервые на карьерном самосвале применили стабилизатор поперечной устойчивости — уникальное решение.

Установили систему кругового видеообзора. Но помимо видеокамер БелАЗ‑75710 с четырех сторон обвешан еще и специальными радарами, реагирующими на человека. Да-да! Если кто-то решит прогуляться под самосвалом, водитель узнает об этом.

Установлены на БелАЗ‑75710 и электронные весы, индикаторы которых смонтированы по бокам. Экскаваторщик смотрит на них и видит, сколько он закинул в кузовок.

Есть страховка на случай выхода из строя рулевой гидравлики. Это пневмогидроаккумуляторы рулевого управления. Давления в них хватит для того, чтобы съехать с дороги и уступить место другим машинам.

На 450‑тоннике конструкторам удалось сохранить знаменитую белазовскую плавность хода.На 450‑тоннике конструкторам удалось сохранить знаменитую белазовскую плавность хода.

ВЫГОДНО

Оправдывают ли себя такие сверхгрузовики? Да. Один 450‑тонник в эксплуатации значительно дешевле, чем два 220‑тонника.

Цены на подобные машины никогда не озвучивают. Мы можем оперировать только косвенными данными. Например, в американском прайс-листе одна шина «Бриджстоун» 59/80R63 стоит 40 000 долларов. Говорят, пока эти шины добираются до сибирских карьеров, их цена возрастает до 100 тысяч. Таким образом, только комплект покрышек для БелАЗа‑75710 может стоить около миллиона долларов.

Цена силового электропривода «Сименс» составляет около трех миллионов долларов. Плюс остальное железо, доставка, сборка… Словом, дорого.

За такие деньги машины вкалывают за троих. Рабочая смена БелАЗа в карьере длится 23 часа в сутки. Час уходит на дозаправку и смену водителей.

Единичным образцом БелАЗ‑75710 точно не останется. Контракт предусматривает поставку нескольких машин. Уже сейчас в Жодине собирают второй экземпляр, и он должен стать лучше первого.

ПО ОТЦОВСКОЙ ЛИНИИ

О схеме управления с двумя поворотными мостами на восьми шинах Белорусский автозавод задумался еще в начале 1970‑х годов. Тогда на компонентах 42‑тонника построили экспериментальный «передвижной стенд» [1], на котором впервые обкатали некоторые идеи.

В 1977 году схему опробовали на более тяжелой экспериментальной машине. БелАЗ‑7520 [2] с поворотными мостами, 110‑тонник, получился чрезмерно высоким.

Идею поворотных мостов отправили в архив, чтобы через три с половиной десятилетия возродить в новом качестве. Первым эксплуатируемым товарным сверхгрузовиком на восьми шинах стал 280‑тонник БелАЗ‑75501 [3], собранный в 1990 году.

Совет

Построили всего один экземпляр. Он оставался рекордсменом по грузоподъемности среди БелАЗов на протяжении 15 лет.

В 2005 году, когда освоили выпуск шин размером 55/80R63, на свет появился 320‑тонный БелАЗ‑75600 на шести таких колесах.

Как только шинники усилили свое изделие, доведя размер покрышки до 59/80R63, 320‑тонник стал 360‑тонником [4]. Это произошло в 2010 году. БелАЗ‑75710 (450‑тонник) базируется на этих же шинах. Подобные колёса выпускают только «Мишлен» и «Бриджстоун».

Следующий рывок в росте грузоподъемности карьерных самосвалов зависит от шинной промышленности.

БелАЗ-75710: выходят на арену силачи

БелАЗ-75710: основные технические характеристики и параметры

Одним из самых габаритных и грузоподъемных самосвалов в мире является БелАЗ-75710. Выпускается он на заказ, первая модель увидела свет в 2013 году.

Хотя разработка не новая, в связи с высокой стоимостью и специфическими техническими характеристиками, производится она единицами.

Первое, что бросается в глаза при осмотре гиганта БелАЗ-75710, – его экстраординарные габариты:

• длина кузова – 20,6 м;
• ширина колесной базы – 8 м;
• ширина общая – 9,87 м.

Такие размеры требуют особого режима движения:

• для разворота необходимо не менее 45 м свободного пространства;
• нормальная скорость движения при номинальной нагрузке – 60 км/ч;
• радиус поворота составляет не менее 19,8 м.

Именно поэтому эксплуатация на обычных шоссе и городских дорогах практически невозможна: для проезда БелАЗа необходимо изменять режим движения, а также укреплять различные инженерные коммуникации, разбирать их или приподнимать.

Знаете ли вы, что бензиновый триммер Штиль ФС 55 является востребованной моделью косилок?

В этой статье вы можете прочитать о правилах безопасности при использовании зернодробилки Фермер.

Платформа имеет ковшеобразную форму, и если смотреть на нее снизу, она кажется совсем миниатюрной. Но это заблуждение, так как ее геометрический объем составляет 157,5 м3.

Если же загрузить машину сверх бортов с «шапкой», то можно увеличить этот параметр более чем на 100 м3. Тогда объем будет составлять 269,5 м3.

Грузоподъемность согласно технической документации равняется 450 т. Но одно из испытаний показало, что БелАЗ-75710 может легко справиться с транспортировкой большего веса. В 2014 году, зимой (январь) на испытательном полигоне бы провезен груз массой 503,5 т.

Собственный эксплуатационный вес данной карьерной техники составляет порядка 360 т, а полный – около 810 т.

Двигатель и силовые агрегаты

Для приведения в движение такой огромной машины используются два двигателя чрезвычайно большой мощности – 1 715 кВт (2 300 л. с.) каждый. Тип агрегата – V-образный. Он имеет следующие рабочие характеристики и особенности:

• ход поршня – 210 мм;
• диаметр рабочего цилиндра – 170 мм;
• количество рабочих цилиндров – 16 шт.;
• цикл движения маховика завершается в 4 такта;
• общий объем – 76 300 см3;
• объем смазочной системы – 2×269 л;
• охлаждение – жидкостное;
• в качестве топлива используется дизель;
• расход топлива при нагрузке не более 75 % – 295 л на каждые 100 км пути;
• габаритные размеры агрегата – 5 950×2 600×2 620 мм;
• максимальный крутящий момент – 9 313 Н×м.

Удельный расход топлива в холостом режиме составляет 198 г/ч.

Также имеется множество опций, которые делают эксплуатацию и запуск данного агрегата делом крайне простым и незатруднительным:

• в конструкции используется стартер пневматического типа;
• масло охлаждается через специальный теплообменник, что позволяет двигателю не перегреваться даже при больших нагрузках;
• имеется система подогрева агрегата перед пуском;
• имеется два контура охлаждения с системой принудительной циркуляции;
• смазка двигателя также осуществляется принудительно, под давлением, при помощи специального циркуляционного насоса;
• воздух, поступающий в мотор, фильтруется сухим способом, данный процесс осуществляется в три ступени;
• муфта гидравлическая, с автоматическим управлением.

Производительность данного самосвала за счет параметров двигателя и других силовых установок на 25 % выше относительно существующих аналогичных моделей конкурентов.

Трансмиссия

Трансмиссия в самосвале БелАЗ-75710 используется электромеханическая. Она состоит из следующих компонентов:

• два тяговых электродвигателя;
• генератор переменного тока;
• система управления;
• кабели системы управления, а также соединительные питающие.

Трансмиссия данного типа, установленная в БелАЗе, используется в нем по следующим причинам:

• величина тягового усилия крутящего момента изменяется автоматически, в зависимости от режима работы;
• жесткая кинематическая связь между агрегатами трансмиссии полностью отсутствует, что снижает нагрузку на рабочие механизмы и позволяет создавать самые разные компоновочные схемы.

Трансмиссия данного типа имеет очень внушительные габариты, но это компенсируется ее достоинствами.

https://www.youtube.com/watch?v=yjRXWdSxEvk

В рассматриваемом карьерном грузовике используются электроприводы, работающие на переменном токе от именитого производителя – компании Siemens (модель ММТ500).

Также используется электродвигатель 1TB3026-0GB03. Мощность его составляет 1 200 кВт.

Система рулевого управления БелАЗ-75710 соответствует самым строгим стандартам ISO (5010):

• ее рабочий контур полностью независим от других механизмов, имеет приоритет над ними;
• все составные элементы, находящиеся под давлением, имеют 4-кратный запас прочности, что делает систему чрезвычайно надежной в эксплуатации;
• присутствуют системы электронного контроля, они выступают в качестве вспомогательных при работе на данной машине.

Таким образом, несмотря на массу и впечатляющие габаритные размеры, рулевое управление позволяет эксплуатировать БелАЗ-75710 с максимальным удобством.

Благодаря «умной» системе и электромеханической трансмиссии данный карьерный грузовик может преодолевать с полной нагрузкой уклоны до 12 %, а в кратковременном режиме – до 18 %.

Рассматриваемая модель является чрезвычайно маневренной не только из-за наличия современного рулевого управления, но также за счет двух независимых осей.

Они поворачиваются в любом направлении, имеют оригинальную кинематическую составляющую при движении. Также машина является полноприводной.

Обратите внимание

Давление в системе гидроусилителя рулевого управления составляет 16,5 МПа. Именно это позволяет выполнять различные маневры, прикладывая минимальное количество труда.

Гидроусилитель приводится в действие при помощи насоса с переменным потоком. Аварийная система включает в себя два пневмогидравлических аккумулятора. В случае отказа она активируется.

Гидравлическая система для подъема груза

Данный самосвал оснащается продвинутой гидравлической системой комбинированного типа, позволяющей осуществить подъем или опускание кузова за минимальное количество времени. Она включает в себя:

• гидравлику, выполняющую подъем грузов;
• гидравлику рулевого управления;
• гидравлические привода тормозов всех четырех колес.

Внимание! В конструкции присутствует масляный насос. Он представляет собой особого вида поршень переменного потока. Данный механизм комплектуется дополнительным насосом, регулировка давления в нем происходит автоматически.

Кузов и рама

Рама и различные кузовные элементы рассматриваемого самосвала – настоящее достижение завода, выпустившего модель БелАЗ-75710. Все детали выполнены из высокопрочной легированной стали.

Это позволяет не беспокоиться о том, что металл может прогнить. Элементы конструкции соответствуют стандартам ISO 3449, поэтому эксплуатировать данную технику можно без опасений.

Сам кузов, в котором осуществляется перевозка материалов, представляет собой сварную конструкцию, оснащенную системой безопасности FROPS, и имеет следующие рабочие характеристики:

• давление в гидравлической системе – 26 МПа;
• время подъема кузова с полной нагрузкой – 26 с;
• время опускания – 20 с.

Данные параметры позволяют осуществлять довольно быстро не только транспортировку, но и разгрузку. Операция может быть выполнена менее чем за 30 с.

Также на кузове имеется специальный защитный козырек, который делает эксплуатацию грузовика безопасной. Это позволяет предотвратить возможные несчастные случаи.

Кузов оснащается устройством механической блокировки, что дает возможность зафиксировать его в одном положении на неограниченное время. Поднимается вся платформа с помощью специализированных телескопических цилиндров.

Они имеют в своей конструкции две ступени (присутствуют стадии двойного действия).

Кабина оснащается специальными ребрами жесткости, которые выполнены из высокопрочной стали. Они позволяют ей выдерживать довольно внушительную нагрузку. Присутствует система безопасности ROPS:

• она активируется гироскопом, который осуществляет мониторинг крена самосвала;
• при превышении допустимых значений раскидывается специальный надувной навес над водителем и пассажиром;
• активируются специализированные преднатяжители ремней безопасности.

Даже если машина перевернется, водитель и пассажир будут в безопасности.

Сиденье оператора очень просто регулируется, достаточно одной рукой потянуть за рычаг под креслом.

Эксплуатационные характеристики кабины удовлетворяют всем требованиям, которые установлены для данного вида техники:

• общий уровень вибрации на кузове самосвала составляет не более 115 дБ (А);
• уровень вибраций и шумов в кабине составляет не более 80 дБ (А);
• местный уровень вибрации равен 126 дБ (А).

Заправочные объемы

БелАЗ-75710 представляет собой довольно габаритную технику, с мощным двигателем и системой гидравлического привода. Именно поэтому он имеет большие заправочные объемы:

• емкость топливных баков (2 шт.) составляет 2 800 л каждый;
• в систему охлаждения для нормальной работы необходимо залить 890 л антифриза;
• смазка рабочих частей двигателя осуществляется двумя контурами, по 269 л каждый;
• системе гидравлики необходимо 1 800 л специальных жидкостей для нормальной работы;
• в колесные редукторы заливается 600 л масла. В каждое колесо по 150 л жидкости;
• подвесные цилиндры (передние и задние) требуют наличия 62,9 л жидкости в каждом (251,6 л в общем).

Стоимость модели БелАЗ-75710 составляет приблизительно 55 тыс. долларов США. Поэтому приобрести эту машину в собственность могут лишь крупные компании.

Данный карьерный самосвал обладает отличными эксплуатационными характеристиками, он надежен и прост в эксплуатации, безопасен.

На БелАЗе можно перевозить сверхтяжелые грузы. Это делает его незаменимым для различных ресурсодобывающих компаний.

И в заключение предлагаем посмотреть видеообзор гиганта БелАЗ-75710:
