• Дисциплина: Конструкция Автомобилей и тракторов
• Тема_2: Трансмиссии автомобилей
• Лекция_3: «Механические коробки передач»
• Назначение и требования к коробкам передач

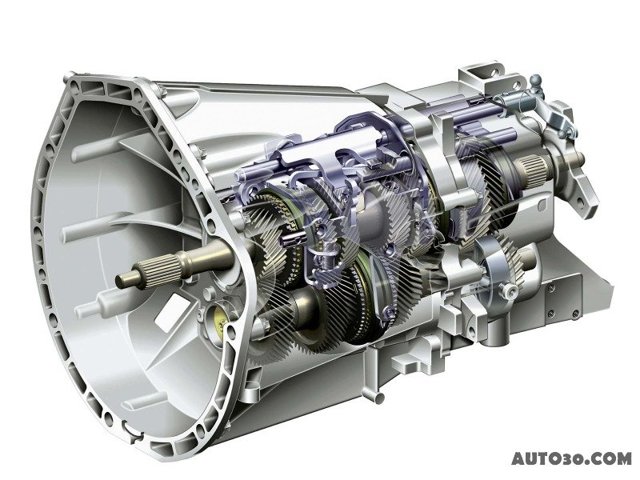

Коробка передач (рисунок 2.15) предназначена для изменения в широком диапазоне крутящего момента, а следовательно, и тягового усилия на ведущих колесах автомобиля и скоростей движения, для обеспечения движения задним ходом, а также для длительного разобщения двигателя от ведущих колес при работе двигателя на холостом ходу.

Наличие коробки передач в трансмиссии позволяет повысить тягово-скоростные свойства, топливную экономичность и проходимость автомобиля.
В зависимости от типа и назначения автомобилей на них применяются различные типы коробок передач (таблица 2.1).
Таблица 2.1 – Классификация коробок передач

По изменению передаточного числа
По связи между валами
По управлению

Ступенчатые
Механические
Неавтоматические

Бесступенчатые
Гидравлические
Полуавтоматические

Комбинированные
Электрические
Автоматические

В ступенчатых коробках передач передаточное число изменяется ступенчато и тяговая сила на ведущих колесах автомобиля также изменяется ступенчато. В бесступенчатых коробках передач передаточное число и тяговая сила на ведущих колесах изменяются плавно, а при гидромеханических коробках передач — и плавно, и ступенчато.
В неавтоматических коробках передач переключение передач осуществляется водителем вручную при помощи рычага переключения, расположенного на коробке передач или на рулевой колонке.

В полуавтоматических коробках передач выбор необходимой передачи осуществляется водителем, а включение передачи производится автоматически.

В автоматических коробках передач переключение передач происходит автоматически без участия водителя и в зависимости от условий движения.

• На большинстве легковых и грузовых автомобилей применяются ступенчатые коробки передач, все большее распространение в настоящее время на легковых автомобилях и автобусах получают гидромеханические коробки передач, состоящие из гидротрансформатора и ступенчатой механической коробки передач.
• Дополнительно к общим требованиям к конструкции автомобиля к коробке передач предъявляются специальные требования, в соответствии с которыми она должна обеспечивать:
• • оптимальные тягово-скоростные свойства и топливную экономичность автомобиля;
• • бесшумность при работе и переключении передач;
• • легкость и удобство управления;
• • высокий КПД;
• • возможность отбора мощности для привода дополнительного оборудования.
• Рассмотрим требования, предъявляемые к коробке передач.

Оптимальные тягово-скоростные свойства и топливную экономичность автомобиля. Необходимые тягово-скоростные свойства и топливная экономичность автомобиля, оптимальные для заданных условий эксплуатации, достигаются путем правильного выбора в коробке передач числа передач, диапазона передаточных чисел и соотношения (плотности ряда) передаточных чисел промежуточных передач.
Увеличение числа передач повышает степень использования мощности двигателя, топливную экономичность, среднюю скорость движения, производительность автомобиля и снижает себестоимость перевозок.
Однако при увеличении числа передач усложняется конструкция коробки передач, увеличиваются ее масса, размеры, стоимость и затрудняется управление автомобилем.
Кроме того, с увеличением числа передач возрастает время разрыва потока мощности от двигателя к ведущим колесам, что может привести к ухудшению тягово-скоростных свойств и топливной экономичности автомобиля. В связи с этим максимальное число передач в коробках передач не превышает, как правило, 5 для легковых и 16 для грузовых автомобилей.

Плотность ряда передаточных чисел коробки передач опреде­ляется соотношением передаточных чисел промежуточных пере­дач. При этом отношение передаточных чисел соседних передач должно изменяться по геометрической прогрессии.

Плотность ряда выше у коробок передач, имеющих большое число передач. Эти коробки обеспечивают автомобилю более вы­сокие тягово-скоростные свойства и топливную экономичность, чем коробки с меньшим числом передач.
В связи с этим у коробок передач современных автомобилей плотность ряда передаточных чисел делают в пределах 1,1… 1,5. Причем меньшие значения плот­ности ряда соответствуют высшим синхронизированным переда­чам.

Высокая плотность ряда передаточных чисел коробки передач кроме повышения тягово-скоростных свойств и топливной эко­номичности автомобиля создает более благоприятные условия работы синхронизаторов, так как для переключения передач тре­буется меньшая работа трения. Благодаря этому размеры синхро­низаторов могут быть уменьшены при сохранении достаточной их надежности.
Бесшумность при работе и переключении передач. Уровень шума, создаваемого коробкой передач при работе, зависит от качества, точности изготовления и типа зацепления шестерен. Большую часть шестерен выполняют косозубыми.

Косозубые шестерни создают меньший уровень шума. Эти шестерни обладают большей прочностью и долговечнее, чем прямозубые шестерни. Однако косозубые шестерни более сложные в изготовлении и при их работе возникают осевые силы, дополнительно нагружающие подшипники валов коробки передач.

Легкость и удобство управления. Легкое и удобное управление коробкой передач зависит от ее конструкции, способа переключения передач и конструкции привода управления, который может быть механическим, электрическим, пневматическим.
Легкость управления коробкой передач характеризуют усилие, прилагаемое к рычагу переключения передач, и сложность выполнения переключения передач. Переключение передач должно быть простым и не требовать затраты физических усилий.
Удобство управления коробкой передач обеспечивается применением синхронизаторов, расположением рычага переключения передач вблизи рулевого колеса и автоматизацией (частичной или полной) управления передачами.
Отбор мощности. В конструкциях коробок передач должна быть предусмотрена возможность отбора мощности для привода дополнительного оборудования (лебедки, насосы, подъемные механизмы и др.) на автомобилях высокой проходимости, специализированных (самосвалы, цистерны, рефрижераторы, самопогрузчики) и специальных автомобилях (коммунальные, пожарные, автокраны и др.).
Рассмотренные требования, которые предъявляются к различным типам коробок передач, позволяют анализировать и оценивать конструкции коробок передач и их совершенство.

Типы главных передач ведущих мостов. Типы главных передач. Основные требования. Современные тенденции

Современные модели автомобилей имеют в своем арсенале, как правило, несколько двигателей – как бензиновых, так и дизельных. Двигатели различаются по мощности, величине крутящего момента, частоте вращения коленчатого вала. С разными двигателями применяются и разные коробки передач: механика , робот , вариатор и конечно автомат .

Зубчатые ремни используются вместе с передачами для передачи мощности. Они обычно изготавливаются из резины с холстом, внутри которой находятся вулканизированные корды, отвечающие за поддержание приложенных растягивающих усилий. Наиболее распространенные применения ремней в промышленных конвейерных системах и силовых передачах.

Основные требования. Современные тенденции

Конвейерные ленты – это машины для обработки материалов, используемые для обеспечения непрерывного потока материалов между различными операциями. Наиболее часто используются плоские и выпуклые ремни.
Самолеты используются для перевозки мешков, ящиков или навалочных грузов. Они состоят из обычно решетчатой ​​структуры, двух роликов с валами и подшипниками, на которых поддерживается бесконечная лента.
Его работа обычно гладкая, обеспечивает половину мощности ремней и работает хорошо на высоких скоростях.

Адаптация коробки передач к конкретному двигателю и автомобилю осуществляется с помощью главной передачи, имеющей определенное передаточное число. В этом основное предназначение главной передачи автомобиля.

Конструктивно главная передача представляет собой зубчатый редуктор, который обеспечивает увеличение крутящего момента двигателя и уменьшение частоты вращения ведущих колес автомобиля.
В случае выпучивания лента перемещается на роликах, расположенных под углом, чтобы обеспечить вогнутость во внутренней области ремня.
Это одна из самых экономичных систем транспортировки сыпучего материала из-за его высокой грузоподъемности, простоты загрузки, разгрузки, а также облегчения выполнения задач технического обслуживания.
Они используются для транспортировки различных видов материалов.

Ремни передачи энергии используются в двигателях, пропеллерах, роторах, смесителях или любом оборудовании, которое требует передачи этого типа.

Они могут быть зазубрены, работают вместе с шестернями или плоскими, работая в сочетании с шкивами.
Например, в автомобильных двигателях ремни выполняют функцию синхронизации движения коленчатого вала с клапаном, чтобы гарантировать правильный момент открытия и закрытия клапанов в соответствии с положением поршня.
На преднеприводных автомобиля главная передача расположена вместе с дифференциалом в коробке передач. В автомобиле с задним приводом ведущих колес главная передача помещена в картер ведущего моста, где кроме нее находится и дифференциал. Положение главной передачи в автомобилях с полным приводом зависит от типа привода, поэтому может быть как в коробке передач, так и в ведущем мосту.

Вкратце, в конце коленчатого вала и вала управления клапаном имеется шкив или шестерня. Благодаря использованию зубчатого или плоского ремня вращение двух осей синхронизируется, что приводит к тому, что двигатель работает правильно, без риска столкновения поршней и клапанов.

Операция в пропеллерах, роторах, смесителях, водяных насосах, среди прочего, похожа на двигатели. Ремень передает мощность электродвигателя через шкив к следующему компоненту, который может представлять собой ротор, смеситель, пропеллер и т.д. С этими элементами устанавливаются системы передачи, которые передают мощность и движение в другую систему.
В зависимости от числа ступеней редуктора главная передача может быть одинарной или двойной. Одинарная главная передача состоит из ведущей и ведомой шестерен.
Двойная главная передача состоит из двух пара шестерен и применяется в основном на грузовых автомобилях, где требуется увеличение передаточного числа. Конструктивно двойная главная передача может выполняться центральной или разделенной.

Центральная главная передача компонуется в общем картере ведущего моста. В разделенной передаче ступени редуктора разнесены: одна располагается в едущем мосту, другая – в ступице ведущих колес.

На рисунке ниже направляющий шкив передает энергию и движение ведомому шкиву. Системы передачи также могут изменять вращение между двумя осями. В этом случае система вращения называется приводом. Способы изменения поворота оси могут быть следующими. Ниже приведен пример привода с электроприводом.

Назначение и типы главных передач

Независимо от типа привода его функция связана с осями. Передача силы и движения может быть по форме и трением. Передача по форме называется так, потому что форма передающих элементов подходит для вложения этих элементов вместе. Этот тип передачи наиболее часто используется, особенно с ключевыми элементами, зубчатыми шпинделями и шлицевыми шпинделями.
Вид зубчатого соединения определяет следующие типы главной передачи: цилиндрическая, коническая, гипоидная, червячная.
Цилиндрическая главная передача
применяется на переднеприводных автомобилях, где двигатель и коробка передач расположены поперечно. В передаче используются шестерни с косыми и шевронными зубьями. Передаточное число цилиндрической главной передачи находится в пределах 3,5-4,2. Дальнейшее увеличение передаточного числа приводит к увеличению габаритов и уровня шума.

Передача трения обеспечивает хорошую централизацию деталей, связанных с осями. Однако это не позволяет передавать большие усилия, передаваемые формой. Основными элементами трения являются кольцевые элементы и звездообразные шайбы. Эти элементы состоят из двух конических колец, сжатых вместе и действующих одновременно на оси и втулке.
Звездные шайбы обеспечивают большую точность осевого и радиального движения. Шайбы затягиваются болтами, которые одновременно прижимают шайбу к валу и ступице. Описание некоторых элементов передачи. Ниже приведено краткое описание основных элементов передающей машины: ремни, цепи, шестерни, колеса фрикционных, резьбы, стальные тросы и муфта.
В современных конструкциях механической коробки передач применяется несколько вторичных валов (два и даже три), на каждом из которых устанавливается своя ведущая шестерня главной передачи.

Все ведущие шестерни имеют зацепление с одной ведомой шестерней. В таких коробках главная передача имеет несколько значений передаточных чисел.

По такой же схеме устроена главная передача роботизированной коробки передач DSG .
Это элементы машины, которые передают движение вращения между осями через шкивы. Ремни могут быть непрерывными или сращиваться. Шкивы цилиндрические, сшитые в различные материалы.
Они могут крепиться к осям с помощью давления, ключа или болта. Это элементы передачи, обычно металлические, состоящие из ряда колец или звеньев.

Существует несколько типов тока, и каждый тип имеет конкретное приложение. соединительная цепь цепи втулки.

Также известны как звездочки, шестерни – это элементы машины, используемые в трансмиссии между осями. Существуют различные типы снаряжения. Это проекции постоянного профиля в виде пропеллера.
Нити движутся равномерно, снаружи или внутри, вокруг цилиндрической или конической поверхности. Выступы называются филе. Существуют транспортные или двигательные нити, которые превращают вращательное движение в продольное движение.
Эти нити обычно используются в токарных станках и прессах, особенно при сборе узлов и разборке.

На пререднеприводных автомобилях может производиться замена главной передачи, являющаяся составной частью тюнинга трансмиссии. Это приводит к улучшению разгонной динамики автомобиля и снижению нагрузки на сцепление и коробку передач.

Коническая, гипоидная и червячная главные передачи применяются на заднеприводных автомобилях, где двигатель и коробка передач расположены параллельно движению, а крутящий момент на ведущую ось необходимо передать под прямым углом.
Из всех типов главной передачи заднеприводных автомобилей самой востребованной является гипоидная главная передача
, которую отличает меньшая нагрузка на зуб и низкий уровень шума.
Вместе с тем, наличие смещения в зацеплении зубчатых колес приводит к повышению трения скольжения и, соответственно, снижению КПД.

Передаточное число гипоидной главной передачи составляет: для легковых автомобилей 3,5-4,5, для грузовых автомобилей 5-7.

Коническая главная передача применяется там, где не важны габаритные размеры и не ограничен уровень шума. Червячная главная передача ввиду трудоемкости изготовления и дороговизне материалов в конструкции трансмиссии автомобиля практически не применяется.
> Главная передача

Трансмиссия

Назначение и типы главных передач

Главная передача служит для увеличения крутящего момента и изменения его направления под прямым углом к продольной оси автомобиля. С этой целью главную передачу выполняют из конических шестерен.
В зависимости от числа шестерен главные передачи разделяют на одинарные конические, состоящие из одной пары шестерен, и двойные, состоящие из пары конических и пары цилиндрических шестерен.
Одинарные конические, в свою очередь, подразделяют на простые и гипоидные передачи.
1 – ведущая коническая шестерня, 2 – ведомая коническая шестерня,
3 – ведущая цилиндрическая шестерня, 4 – ведомая цилиндрическая шестерня.

Одинарные конические простые передачи (рис. а) применяют преимущественно на легковых автомобилях и грузовых автомобилях малой и средней грузоподъемности. В этих передачах ведущая коническая шестерня 1 соединена с карданной передачей, а ведомая 2 с коробкой дифференциала и через механизм дифференциала с полуосями.

Для большинства автомобилей одинарные конические передачи имеют зубчатые колеса с гипоидным зацеплением (рис. 6). Гипоидные передачи по сравнению с простыми обладают рядом преимуществ: они имеют ось ведущего колеса, расположенную ниже оси ведомого, что позволяет опустить ниже карданную передачу, понизить пол кузова легкового автомобиля.
Вследствие этого снижается центр тяжести и повышается устойчивость автомобиля. Кроме того, гипоидная передача имеет утолщенную форму основания зубьев шестерен, что существенно повышает их нагрузочную способность и износостойкость.

Но это обстоятельство обусловливает применение для смазки шестерен специального масла (гипоидного), рассчитанного для работы в условиях передачи больших усилий, возникающих в контакте между зубьями шестерен.

Двойные главные передачи (рис. в) устанавливают на автомобилях большой грузоподъемности для увеличения общего передаточного числа трансмиссии и повышения передаваемого крутящего момента. В этом случае передаточное число главной передачи подсчитывается как произведение передаточных чисел конической (1, 2) и цилиндрической (3, 4) пар.

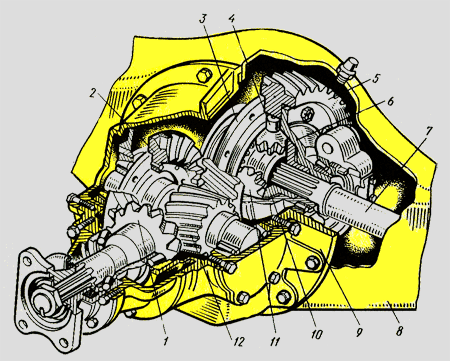

Устройство главной передачи

Двойная главная передача автомобиля ЗИЛ-130 является частью механизмов ведущего заднего моста, которые размещены в его балке 8. Ведущий вал главной передачи выполнен за одно целое с ведущей конической шестерней 1. Он установлен на конических роликовых подшипниках в стакане, закрепленном на картере 9 главной передачи.
Здесь же в картере установлен на роликовых конических подшипниках промежуточный вал с ведущей цилиндрической шестерней 12. На фланце вала жестко закреплена ведомая коническая шестерня 2, находящаяся в зацеплении с шестерней 1. Ведомая цилиндрическая шестерня 5 соединена с левой 3 и правой 6 чашками дифференциала, образующими его коробку.
В коробке установлены детали дифференциала: крестовина 4 с сателлитами 11 и полуосевыми шестернями 10.

Механизмы ведущего заднего моста
При работе главной передачи крутящий момент передается от карданной передачи на фланец ведущего вала и его шестерню 1, далее на ведомую коническую шестерню 2, промежуточный вал и его шестерню 12, ведомую цилиндрическую шестерню 5 и через детали дифференциала на полуоси 7, связанные со ступицами колес автомобиля.

Назначение и типы главных передач, их сравнительная оценка

Назначение главной передачи — увели­чение крутящего момента и передача его ча полуоси, расположенные под углом 90° к продольной оси автомобиля. Ее кон­струкция должна быть компактной, а рабо­та плавной и бесшумной.
Детали главной передачи испытывают большие нагрузки, поэтому необходима высокая точность при регулировании ее подшипников и зацеп­ления зубчатых колес.
Главная передача, в которой использована одна пара зубча­тых колес, называется одинарной, две пары — двойной.
Одинарная главная передача (рис. 132), состоящая из пары находящихся в посто­янном зацеплении конических зубчатых колес, применяется преимущественно на легковых автомобилях и грузовых авто­мобилях малой и средней грузоподъем­ности.
Шестерня в ней соединена с кар­данной передачей, а колесо — с коробкой дифференциала и через дифференциал — с полуосями. Одинарная главная пере­дача может быть с обычными коничес­кими (рис. 132, а) и гипоидными (рис.
132, б) зубчатыми колесами.

Преимуществом гипоидной передачи яв­ляется то, что ось ее шестерни располо­жена ниже оси ведомого колеса (оси заднего моста). Вследствие этого центр тяжести автомобиля ниже и лучше его устойчивость. Гипоидная передача имеет большие надежность, плавность и бес­шумность, чем передача с обычными кони­ческими зубчатыми колесами со спираль­ными зубьями.

Одинарные передачи с коническими зубчатыми колесами со спиральными зубьями применяют на автомобилях семейств ЗАЗ и УАЗ, а гипоидные оди­нарные передачи — на автомобилях ГАЗ-53-12, ГАЗ-3102 «Волга», семейства ВАЗ.
Двойные главные передачи устанавли­вают на автомобилях большой грузоподъ­емности и на некоторых автомобилях средней грузоподъемности, когда общее передаточное число трансмиссии должно быть значительным, так как передаются большие крутящие моменты.
В двойной главной передаче (рис. 132, в) крутящий момент увеличивается последовательно двумя парами зубчатых колес, из которых одна — коническая, а другая — цилиндри­ческая.
Общее передаточное число двойной передачи равно произведению передаточ­ных чисел составляющих пар.
25. Назначение и типы дифференциалов, их краткая характеристика.
Назначение дифференциала — обеспечить при необходимости разную частоту вра­щения ведущих колес.

При повороте автомобиля его внеш­ние и внутренние колеса за один и тот же отрезок времени проходят разные пути. Колесо, катящееся по внутренней кривой, проходит меньший путь, чем колесо, катя­щееся по внешней кривой.

Следователь­но, внешнее колесо автомобиля должно вращаться несколько быстрее внутреннего.
Аналогичное явление происходит и при прямолинейном движении, если задние ко­леса автомобиля имеют неодинаковые диа­метры, что вполне возможно при неравно­мерном распределении нагрузки в кузове, неодинаковом износе шин, различном внутреннем давлении воздуха в шинах или при движении по неровной дороге.
Чтобы ведущие колеса автомобиля мог­ли вращаться с различной частотой, их крепят не на одном общем валу, а на двух, называемых полуосями и соединенных од­на с другой специальным механизмом*— дифференциалом, подводящим к полуосям крутящий момент от главной передачи.

При наличии нескольких ведущих мостов возникает необходимость применения меж­осевого дифференциала. В основном применяют шестеренные, кулачковые и червячные дифференциалы.

Дифференциал может быть простой или самоблокирующийся (дифференциал по­вышенного трения или с механизмом сво­бодного хода).
Шестеренные дифферен­циалы относятся к простым, а кулачко­вые и червячные — к дифференциалам по­вышенного трения.
Дифференциал называют симметричным или несимметричным в зависимости от то­го, как распределяется крутящий момент между полуосями (поровну или нет).
Конический симметричный дифферен­циал наиболее широко применяется на ав­томобилях (рис. 137). Две чашки 1 и 5 дифференциала стянуты .болтами 6. На коробке дифференциала закреплено ведо­мое колесо главной передачи, приводящее ее во вращение.

Между чашками диф­ференциала зажата крестовина 8, на ши­пах которой свободно посажены и могут вращаться прямозубые конические зубча­тые колеса, так называемые сателлиты 4, находящиеся в зацеплении с двумя коническими полуосевыми зубчатыми колесами 3.

Последние внутренними шлицами соединену со шлицевыми концами полу­осей, свободно проходящих через отверс­тия в коробке дифференциала. На наруж­ных концах полуосей установлены колеса. Для уменьшения трения под торцовые поверхности сателлитов и полуосевых зубчатых колес подложены шайбы 2 и 7. При вращении коробки 7 (рис.
138) дифференциала она через сателлиты 5 и 9 полуосевые зубчатые колеса 2 и 6 врашают полуоси 1и 5.
Передача крутя­щего момента происходит в следующем порядке: через ведомое колесо 3 главной передачи, коробку 7 дифференциала, ось 4 сателлитов, сателлиты 5 и 9, полу­осевые зубчатые колеса 2 и 6, полуоси 1 и 8. Сателлиты, кроме того, могут вращаться на своих осях, поэтому они могут изменять частоту вращения полу­осевых зубчатых колес относительно ко­робки дифференциала.
(Если сателлиты не вращаются на оси, то обе полуоси вращаются с одинаковой частотой вращения.,. Это происходит при – движении автомобиля по прямой и ровной дороге, когда задние колеса при одина­ковом сопротивлении качению проходят одинаковый путь и имеют, следовательно, одинаковую частоту вращения.
При повороте автомобиля, например, вправо сателлиты 5 и 9 вращаются на своих осях с разными частотами и увеличивают час­тоту вращения полуосевого зубчатого ко­леса 2 и связанных с ним полуоси 1 и колеса. Одновременно частота вращения полуосевого зубчатого колеса 6 умень­шается. При этом понижается частота вращения полуоси 8 и колеса.

Частота вращения коробки дифференциала всегда остается равной полусумме частот вра­щения левой и правой полуосей.

Межосевой дифференциал необходим в автомобилях с двумя ведущими задними мостами. В качестве примера рассмотрим межосевой дифференциал автомобиля КамАЗ-5320. Картер 12 (рис.
139, а) межосевого дифференциала прикреплен к картеру главной передачи промежуточ­ного моста. Передняя чашка 13 меж­осевого дифференциала болтами соедине­на с задней чашкой.
Внутри помещен дифференциальный механизм, в который входят сателлиты с крестовиной, кони­ческие зубчатые колеса 23 привода про­межуточного моста и 24 привода заднего моста.
Зубчатое колесо 23 шлицами постоянно соединено с конической шестерней 17 главной передачи промежуточного моста, а колесо 24 — с валом 18, передающим вращение главной передаче заднего моста.

Зубчатое колесо 23 имеет наружные зубья, с которыми в постоянном зацеп­лении находятся внутренняя зубчатая муфта 22 и муфта 21 блокировки диф­ференциала.

При движении вилкой 15 муфты 22 вперед она скользит по наруж­ным зубьям внутренней муфты и входит в зацепление с наружными зубьями пра­вой чашки дифференциала, соединяя зуб­чатое колесо 23 с корпусом дифферен­циала. осуществляется блокировка меж- осевого дифференциала.
Внутренняя зубчатая муфта 22 имеет снаружи два зубчатых венца, причем тол­щина зубьев наружного венца на 0.
4 му больше толщины зубьев внутреннего вен­ца, что потребует некоторого усилия для перемещения муфты 21 в исходное поло­жение — этим предотвращается самовы­ключение механизма блокировки.

Для включения механизма блокировки роди­тель, открывая кран, направляет сжатый воздух между крышкой и мембраной 30 механизма блокировки (рис. 139, б). Мембрана, прогибаясь и преодолевая со­противление пружины 28.

воздействует на стакан 29 и через пружину 27 передви­гает шток 25, а вместе с ним и вилку 15. При этом замыкаются контакты микро­выключателя 14, включающие контроль­ную лампу на щитке приборов. Прину­дительную блокировку дифференциала вы­полняют при движении по скользким и размокшим грунтовым дорогам.
Наличие дифференциала в приводе к ведущим колесам автомобиля иногда от­рицательно влияет на его проходимость. Если одно из ведущих колес попадает на скользкий участок дороги, а другое катится по сухому участку, то вследствие наличия дифференциала колесу, движуще­муся по сухому участку, нельзя передать значительный крутящий момент.
Колесо, находящееся на скользком участке будет буксовать, а другое — стоять неподвижно. Ликвидировать этот недостаток можно блокировкой дифференциала, т. е.

прину­дительно заставляя оба полуосевых зубча­тых колеса вращаться с одинаковой ско­ростью, соединив их между собой или одно из них с корпусом дифференциала, как это сделано в межосевом дифференциале автомобиля КамАЗ-5320 (рис. 139)

Дифференциал повышенного трения устанавливается на автомобиле ГАЗ-66-11. Сепаратор I (рис. 140) имеет два ряда отверстий, в которые в шахматном поряд­ке свободно вставлены 24 сухаря.
На на­ружной и внутренней поверхностях сепа­ратора между рядами отверстий под суха­ри поставлены стопорные кольца, пред­отвращающие провертывание сухарей и удерживающие их от выпадения из сепа­ратора при сборке.
Внутренние вершины сухарей упираются во внутреннюю звез­дочку 4, посаженную на шлицы левой полуоси, а наружные концы сухарей — в наружную звездочку 3, сидящую на шлицах правой полуоси.

Наружная звездочка 3 имеет шесть рав­номерно расположенных по внутренней окружности кулачков, а внутренняя звез­дочка 4 — два ряда кулачков по шесть в каждом ряду, размещенных в шахматном порядке.

Сепаратор, являясь ведущим элементом, связан через сухари со звездочками и при прямолинейном движении вращается вмес­те с ними. Полуоси могут иметь и раз­ные частоты вращения вследствие ра­диального перемещения сухарей 2 под дей­ствием кулачков одной из звездочек и со­ответствующего воздействия на кулачки другой звездочки.
Однако при этом вслед­ствие повышенного трения между суха­рями и звездочками для проворачивания полуосей необходимо наличие значительной разницы в сопротивлении колес. Следова­тельно, в случае буксования одного из колес полная остановка другого колеса происходит реже. Звездочки и сухари из­готовляют из легированных сталей.
Их трущиеся поверхности имеют высокую твердость.
Типы и устройство полуосей
Полуоси передают крутящий момент Т (Рис. 141) от дифференциала к ведущим колесам.
Кроме того, к полуоси могут быть приложены изгибающие моменты от вертикальной реакции Rz на действие си­лы тяжести, приходящейся на колесо, от касательной реакции Rx , обусловленнойтяговой и тормозной силами, и от боковой силы /?„, возникающей при заносе, движе­нии на повороте или по дороге с попереч­ным уклоном, а также под действием бо­кового ветра. Полуоси, применяемые на современных автомобилях, в зависимости от конструкции внешней опоры, опреде­ляющей степень их нагруженности изги­бающими моментами, бывают двух ти­пов — полуразгруженные и разгруженные.

На грузовых автомобилях малой грузо­подъемности и на легковых автомобилях применяют обычно полуразгруженные по­луоси (рис. 141, а), у которых подшип­ник 2 установлен между полуосью 4 и её кожухом 3 на. расстоянии ар от средней плоскости колеса.

Благодаря этому реакции RZ и RX создают на плече ар изгибающие моменты, действующие на по­луось соответственно в вертикальной и го­ризонтальной плоскостях, а боковая реак­ция — изгибающий момент, действующий в вертикальной плоскости на плече, рав­ном радиусу г колеса.
На автобусах и грузовых. автомобилях средней и боль­шой грузоподъемности применяют пол­ностью разгруженные полуоси (рис. 141,б).
В этом случае все изгибающие момен­ты воспринимаются подшипниками 6 и 7, установленными между ступицей 5 колеса и кожухом 3 полуоси, а полуось передает только крутящий момент.

Типичные конструкции полуосей пока­заны на рис. 142. Ступицу или диск ко­леса можно крепить к полуоси при помо­щи фланца (рис. 142, а). Этот способ крепления является наиболее распростра­ненным.

Внутренний конец полуоси имеет шлицы, которые вставляют в полуосевое зубчатое колесо. Если полуось имеет шлицы не только на внутреннем, но и на наружном конце (рис.
142, б), то по­следние используют для установки фланца крепления полуоси со ступицей колеса.



Назначение, типы, устройство и принцип работы главной передачи

30. Назначение, типы, устройство и принцип работы главной передачи.
Главной передачей называется шестеренный механизм, повы­шающий передаточное число трансмиссии автомобиля. Главная передача служит для увеличения крутящего момента двигателя, подводимого к ведущим колесам, и уменьшения ско­рости их вращения до необходимых значений.
Главная передача обеспечивает максимальную скорость дви­жения автомобиля на высшей передаче и оптимальный расход топ­лива в соответствии с ее передаточным числом. Передаточное число главной передачи зависит от типа и назначения автомобиля, а также мощности и быстроходности двигателя. Передаточное чис­ло главной передачи обычно составляет 6,5…9,0 у грузовых авто­мобилей и 3,5…
5,5 у легковых автомобилей.

На автомобилях применяются различные типы главных пере­дач.

главные передачи

одинарные

двойные

цилиндрические

центральные

конические

гипоидные

разнесенные

червячные

Дополнительно к общим требованиям к конструкции автомо­биля (см. подразд. 1.2) к главной передаче предъявляются и спе­циальные требования:
• минимальные габаритные размеры, обеспечивающие требуе­мый дорожный просвет;

• обеспечение наиболее низкого уровня шума.
Одинарная главная передача со­стоит из одной пары шестерен. Цилиндрическая главная передача применяется в переднеприводных легковых автомобилях при поперечном расположении дви­гателя и размещается в общем картере с коробкой передач и сцеп­лением. Ее передаточное число 3,5…4,2, а шестерни могут быть прямозубыми, косозубыми и шевронными.
Цилиндри­ческая главная передача имеет высокий КПД — не менее 0,98, но она уменьшает дорожный просвет у автомобиля и более шумная, чем другие главные передачи. Коническая главная передача (рис. 6.2, а) применяется на лег­ковых автомобилях и грузовых автомобилях малой и средней грузоподъемности.
Оси ведущей 7 и ведомой 2 шестерен в кони­ческой главной передаче лежат в одной плоскости и пересекают­ся, а шестерни выполнены со спиральными зубьями. Передача имеет повышенную прочность зубьев шестерен, небольшие раз­меры и позволяет снизить центр тяжести автомобиля. КПД кони­ческой главной передачи со спиральным зубом 0,97…0,98.

Пере­даточные числа конических главных передач 3,5… 4,5 у легковых и 5…7 у грузовых автомобилей и автобусов. Гипоидная главная передачаимеет широкое приме­нение на легковых и грузовых автомобилях. Оси ведущей и ведо­мойшестерен гипоидной главной передачи, в отличие от кони­ческой, не лежат в одной плоскости и не пересекаются, а перекре­щиваются.

Передача может быть с верхним или нижним гипоид­ным смещением. Гипоидная главная передача с верхним смеще­нием используется на многоосных автомобилях, так как вал веду­щей шестерни должен быть проходным, и на переднеприводных автомобилях — исходя из условий компоновки. Главная передача с нижним гипоидным смещением широко применяется на легко­вых автомобилях.
Передаточные числа гипоидных главных передач 3,5…4,5 у легковых автомобилей, 5…7 у грузовых автомобилей и автобусов. Гипоидная главная передача по сравнению с другими более прочная и бесшумная, имеет высокую плавность зацепле­ния, малогабаритная. Ее можно применять на грузовых автомоби­лях вместо двойной главной передачи. Она имеет КПД, равный 0,96…0,97.
При нижнем гипоидном смещении имеется возмож­ность ниже расположить карданную передачу и снизить центр тя­жести автомобиля, повысив его устойчивость. Однако гипоидная главная передача требует высокой точности изготовления, сбор­ки и регулировки.

Она также требует из-за повышенного скольже­ния зубьев шестерен применения специального гипоидного мас­ла с сернистыми, свинцовыми, фосфорными и другими присад­ками, образующими на зубьях шестерен прочную масляную пленку. Червячная главная передачаможет быть с верхним или нижним расположением червякаотносительно червячной шестерни, имеет передаточное число 4…

5 и в настоящее время используется редко. Ее применяют на некоторых многоосных мно­гоприводных автомобилях. По сравнению с другими типами чер­вячная главная передача меньше по размерам, более бесшумная, обеспечивает более плавное зацепление и минимальные динами­ческие нагрузки. Однако передача имеет наименьший КПД (0,9…0,92) и по трудоемкости изготовления и применяемым ма­териалам (оловянистая бронза) является самой дорогостоящей.

Двойные главные передачи. На грузовых автомобилях средней и большой грузоподъемности, на полноприводных трехосных авто­мобилях и автобусах для увеличения передаточного числа транс­миссии, чтобы обеспечить передачу большого крутящего момен­та, применяются двойные главные передачи. КПД двойных глав­ных передач находится в пределах 0,93…0,96.
Двойные главные передачи имеют две зубчатые пары и обычно состоят из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен с прямыми или косыми зубьями. Наличие цилиндрической пары шестерен позволяет не только увеличить передаточное число главной передачи, но и повысить прочность и долговечность конической пары шестерен.
В центральной главной передачеконическая и цилиндрическаяпары шестерен размещены в одном картере в центре ведущего моста. Крутящий момент от конической пары через дифференциал подводится к ведущим колесам автомобиля. В разнесенной главной передачеконическая пара шестерен находится в картере в центре ведущего моста, а ци­линдрические шестерни — в колесных редукторах.

При этом цилиндрически шестерни соединяются полуосями через дифференциал с конической парой шестерен. Крутящий момент от конической пары через дифференциал и полуоси подводится к колесным редукторам. Широкое применение в разнесенных главных передачах полу­чили однорядные планетарные колесные редукторы.

Такой редук­тор состоит из прямозубых шестерен— солнечной, коронной и трех сателлитов. Солнечная шестерня приводится во вращение через полуось и находится в зацеплении с тремя сателлитами, свободно установленными на осях, жестко свя­занных с балкой моста. Сателлиты входят в зацепление с корон­ной шестерней, прикрепленной к ступице колеса.
Крутящий момент от центральной конической пары шестерен к ступицам ведущих колес передается через дифференциал, полуоси, сол­нечные шестерни, сателлитыи коронные шестерни. При разделении главной передачи на две части уменьшаются нагрузки на полуоси и детали дифференциала, а также уменьша­ются размеры картера и средней части ведущего моста.
В результа­те увеличивается дорожный просвет и тем самым повышается проходимость автомобиля. Однако разнесенная главная передача более сложная, имеет большую металлоемкость, дорогостоящая и трудоемкая в обслуживании.

Классификация подвижного состава автомобильной техники.

Назначение, классификация, устройство и принцип работы кривошипно – шатунного механизма двигателя.Назначение, классификация, устройство и принцип работы газораспределительного механизма двигателя.Фазы газораспределения, их влияние на работу двигателя.

Назначение, классификация, устройство и принцип работы системы охлаждения двигателя.Назначение, устройство и принцип работы приборов системы охлаждения двигателя (радиатор, термостат, жидкостный насос).Назначение, классификация, устройство и принцип работы смазочной системы двигателя.
Назначение, устройство и принцип работы системы питания карбюраторного двигателя.Назначение, классификация, устройство и принцип работы карбюратора.Фильтр тонкой очистки топливаТопливоподкачивающий насос.Работа насосной секции.Понятие о передаточном числе.

Двухтрубный телескопический амортизатор.
Поделитесь с Вашими друзьями:

43. Объясните назначение, перечислите типы и требования, предъявляемые к сцеплению

КОНСТРУКЦИЯ АВТОМОБИЛЯ
43. Объясните назначение, перечислите типы и требования, предъявляемые к сцеплению
Сцеплением называется силовая муфта, в которой передача кру­тящего момента обеспечивается силами трения, гидродинамичес­кими силами или электромагнитным полем. Такие муфты называ­ются соответственно фрикционными, гидравлическими и элект­ромагнитными.
Сцепление служит для временного разъединения двигателя и трансмиссии и плавного их соединения. Временное разъединение двигателя и трансмиссии необходи­мо при переключении передач, торможении и остановке автомо­биля, а плавное соединение — после переключения передач и при трогании автомобиля с места, при этом при помощи сцепле­ния осуществляется разгон автомобиля.
Типы сцеплений, классифицированных по различным признакамВсе сцеп­ления, кроме центробежных, являются постоянно замкнутыми, т.е. постоянно включенными и выключаемыми водителем при переключении передач, торможении и остановке автомобиля.Наибольшее применение на автомобилях получили фрикцион­ные сцепления однодисковые и двухдисковые.Однодисковые сцепления применяются на легковых автомоби­лях, автобусах и грузовых автомобилях малой и средней грузо­подъемности, а иногда и большой грузоподъемности.Двухдисковые сцепления устанавливают на грузовых автомоби­лях большой грузоподъемности и автобусах большой вместимости.Многодисковые сцепления используются очень редко — толь­ко на грузовых автомобилях большой грузоподъемности.Гидравлические сцепления, или гидромуфты, в качестве от­дельного механизма трансмиссии на современных автомобилях не применяются. Ранее они использовались совместно с последова­тельно установленным фрикционным сцеплением.Электромагнитные сцепления широкого распространения не получили в связи со сложностью их конструкции.
Требования к сцеплению:

• надежную передачу крутящего момента от двигателя к транс­миссии;
• плавность и полноту включения;
• чистоту выключения;
• минимальный момент инерции ведомых частей;,
• хороший отвод теплоты от поверхностей трения ведущих и ведомых частей;
• предохранение механизмов трансмиссии от динамических нагрузок;
• поддержание нажимного усилия в заданных пределах в про­цессе эксплуатации;
• легкость управления и минимальные затраты физических уси­лий на управление;
• хорошую уравновешенность.

Выполнение всех указанных требований обеспечить в одном сцеплении невозможно. Поэтому в разных сцеплениях в соответ­ствии с конструкцией выполняются в первую очередь главные для них требования.
^ Гидравлический привод пе­редает усилие от педали управления к рычагам выключения сцеп­ления при помощи гидростатического напора жидкости. При вык­лючении сцепления (рис. 2.
5, б) усилие от педали 6 через толка­тель передается на поршень главного цилиндра 9, жидкость из которого через трубопровод 8 поступает в рабочий цилиндр 7. Поршень рабочего цилиндра через шток поворачивает на шаро­вой опоре вилку 4 выключения сцепления, которая перемещает муфту выключения с выжимным подшипником 3.
Подшипник давит на внутренние концы рычагов выключения 2, которые от­ водят нажимной диск 1 от ведомого диска сцепления. Сцепление выключается и крутящий момент через него не передается.
Привод гидравлический; 1 – нажимной диск; 2 — рычаг; 3 – подшипник; 4— вилка; 6— педаль; 7, 9 — цилиндры; 8 — трубопровод

Гидравлический привод имеет больший КПД, чем механичес­кий, обеспечивает удобство управления и более плавное включе­ние сцепления, а также уменьшает усилие выключения сцепле­ния.

Привод позволяет ограничивать скорость перемещения на­жимного диска при резком включении сцепления, что дает воз­можность уменьшить динамическое нагружение механизмов транс­миссии.
Он обладает большой жесткостью, что обеспечивает умень­шение свободного хода педали управления, более удобен при ком­поновке, для дистанционного управления при значительном уда­лении сцепления от места водителя и для автомобилей с опроки­дывающейся кабиной.

При гидравлическом приводе устраняется влияние перекосов двигателя относительно рамы (кузова) на работу сцепления, умень­шается трение в приводе, улучшается герметичность кабины и салона кузова.
Однако гидравлический привод сложнее по конст­рукции и в обслуживании, менее надежен в работе, более дорого­стоящий и требует больших затрат при обслуживании в эксплуа­тации.
^ . Она может быть верхней и нижней. Верхняя педаль имеет нижнюю опору и обычно применя­ется для механического привода сцепления. Нижняя педаль имеет верхнюю опору и применяется для гидравличес­кого привода сцепления. Иногда нижнюю педаль используют и в механическом приводе сцепления.
Педаль сцепления изготавливают литьем из ковкого чугуна КЧ 35 или штампуют из сталей марок 30 и 35.
^ . Она может быть изготовлена как одно целое с рычагом привода и опираться на шаровую опору.

В этом случае вилку штампуют из листовой стали 20. Вилка может быть выполнена отдельно или вместе с валом, установленным во втулках картера сцепления.

При таких конструкциях вилку вык­лючения штампуют из сталей марок 30 и 35.
^ . Подшип­ник выполняется закрытым и герметичным. Смазочный материал в него закладывают при сборке, и в процессе эксплуатации сма­зывания подшипника не требуется.
При управлении сцеплением подшипник может воздействовать непосредственно на внутрен­ние концы рычагов выключения или через опорное кольцо, при­крепленное к концам рычагов выключения.
В сцеплениях с диаф- рагменной пружиной подшипник при управлении сцеплением упирается в концы лепестков пружины через фрикционное коль­цо, связанное с кожухом сцепления упругими пластинами.
^ Двухвальные коробки передач применяются на переднепривод­ных легковых автомобилях малого класса и заднеприводных лег­ковых автомобилях с задним расположением двигателя. Число пе­редач таких коробок составляет 4… 5. Высшая передача в двухваль- ных коробках часто бывает повышающей, а большинство передач синхронизировано.Трехвальные коробки передач устанавливаются на заднепривод­ных легковых автомобилях с передним расположением двигателя, на грузовых автомобилях малой и средней грузоподъемности и на автобусах. Число передач в этих коробках — не менее 4 для легковых автомобилей и грузовых автомобилей малой грузоподъемности и 4…6 для грузовых автомобилей средней грузоподъемности.Многовальные коробки передач применяются на грузовых ав­томобилях большой грузоподъемности с целью увеличения числа передач. Чем больше число передач в коробке передач, тем лучше используется мощность двигателя и выше тягово-скоростные свой­ства и топливная экономичность автомобиля. Однако при этом усложняется конструкция коробки передач и затрудняется выбор передачи, оптимальной для данных условий движения. В много- вальных коробках передач число передач может быть от 8 до 24.В связи с этим многовальные многоступенчатые коробки передач наибольшее применение получили на автомобилях-тягачах, ра­ботающих с прицепами и полуприцепами.Переключение передач в большинстве ступенчатых коробок передач выполняется водителем. Однако в последнее время по­явились конструкции ступенчатых коробок передач, в которых переключение передач автоматизировано на основе применения микропроцессорной техники.
^
Дополнительно к общим требованиям к конструкции автомо­биля (см. подразд. 1.
2) к коробке передач предъявляются специ­альные требования, в соответствии с которыми она должна обес­печивать:• оптимальные тягово-скоростные свойства и топливную эко­номичность автомобиля;бесшумность при работе и переключении передач;

• легкость и удобство управления;
• высокий КПД;
• возможность отбора мощности для привода дополнительного оборудования

47. Объясните назначение и перечислите требования, предъявляемые к РК.
Раздаточной коробкой передач называется дополнительная ко­робка передач, распределяющая крутящий момент двигателя между ведущими мостами автомобиля.

Раздаточная коробка служит для увеличения тяговой силы на ведущих колесах и повышения проходимости автомобиля. Она од­новременно выполняет функции демультипликатора, что позво­ляет увеличить диапазон передаточных чисел коробки передач и эффективнее использовать автомобиль в различных дорожных ус­ловиях.
Раздаточные коробки с соосными валами привода ведущих мо­стов (рис. а, б) имеют широкое применение, так как они по­зволяют использовать для переднего и заднего ведущих мостов одну и ту же главную передачу (взаимозаменяемую).
Однако в этом слу­чае ведущая шестерня главной передачи переднего моста, имея левое направление спирали зубьев, будет работать на ввинчивание, по­этому при ослаблении затяжки ее подшипников может произойти заклинивание главной передачи переднего ведущего моста.
Раздаточные коробки с несоосными ведомыми валами (рис.
в) в отличие от раздаточных коробок с соосными ведомыми валами не имеют промежуточного вала. Они более компактны, менее ме­таллоемки, более бесшумны при работе и имеют более высокий КПД.
Типы раздаточных коробок, классифицированных по различ­ным признакам Схемы раздаточных коробок:
а, б — с соосными валами и дифференциальным приводом; в — с несоосными валами и блокированным приводом; 1 — ведущий вал; 2 — ведомый вал; 3 — симметричный дифференциал; 4 — несимметричный дифференциал

Раздаточные коробки с блокированным приводом ведущих мостов позволяют использовать полную по условиям сцепления ведущих колес с дорогой тяговую силу без их пробуксовки.

Одна­ко при движении автомобиля на повороте или на неровной доро­ге при блокированном приводе неизбежно проскальзывание ко­лес, так как передние колеса проходят больший путь, чем задние. В этом случае увеличивается износ шин, расход топлива и проис­ходит перегрузка деталей трансмиссии.
Для устранения таких от­рицательных явлений передний мост отключают при движении по дорогам с твердым покрытием и включают только на тяжелых участках дороги.Раздаточные коробки с дифференциальным приводом ведущих мостов (см. рис. 4.2, а, б) исключают возникновение перечислен­ных ранее отрицательных явлений.
Применяемый в этих коробках межосевой дифференциал позволяет приводным валам ведущих мостов вращаться с разными скоростями и распределять крутя­щий момент двигателя между мостами в соответствии с воспри­нимаемыми ими вертикальными нагрузками.

Если нагрузки оди­наковы по величине, то используют симметричный дифференци­ал, а если неодинаковы, то несимметричный. При раздаточных коробках с дифференциальным приводом передний мост посто­янно включен. В результате износ шин меньше, чем при отключе­нии переднего моста.

Однако межосевой дифференциал ухудшает проходимость автомобиля, так как при буксовании на месте од­ного из колес автомобиль не может начать движение. Поэтому для повышения проходимости межосевые дифференциалы выполня­ют с принудительной блокировкой. Наибольшее распространение на автомобилях повышенной проходимости получили двухступенчатые раздаточные коробки.
^
Дополнительно к общим требованиям (см. подразд. 1.
2) к раз­даточной коробке предъявляются специальные требования, в со­ответствии с которыми она должна обеспечивать:

• распределение крутящего момента между ведущими мостами автомобиля пропорционально приходящимся на мосты вертикаль­ным нагрузкам;
• увеличение тяговой силы на ведущих колесах, необходимое для преодоления повышенных сопротивлений при движении ав­томобиля по плохим дорогам, бездорожью и на крутых подъемах;
• отсутствие циркуляции мощности в трансмиссии автомо­биля;
• возможность движения автомобиля с минимальной устойчи­вой скоростью (2,5…5,0 км/ч) при работе двигателя на режиме максимального крутящего момента.

^
Карданной называется передача, осуществляющая силовую связь механизмов автомобиля, валы которых несоосны или расположе­ны под углом.
Карданная передача служит для передачи крутящего момента между валами механизмов.
В зависимости от типа, компоновки и конструкции автомобиля карданная передача может передавать крутящий момент от короб­ки передач к раздаточной коробке или к главной передаче ведуще­го моста, от раздаточной коробки к главным передачам ведущих мостов, между главными передачами среднего и заднего ведущих мостов, от полуосей к передним ведущим и управляемым колесам, от главной передачи к ведущим колесам с независимой подвеской. Карданная передача может также применяться в приводе от короб­ки отбора мощности к вспомогательным механизмам (лебедка и др.) и для связи рулевого колеса с рулевым механизмом.
Одновальные карданные передачи (рис. а) применяются на легковых автомобилях с короткой базой (база — расстояние между передними и задними колесами) и колесной формулой 4×2 для соединения коробки передач 1 с задним ведущим мос­том 4. Такая карданная передача состоит из карданного вала 3 и двух карданных шарниров 2.
Двухвальная карданная передача (рис. б) применяется на автомобилях с длинной базой и колесной формулой 4×2 для связи коробки передач с задним ведущим мостом. Передача включает в себя два карданных вала, три карданных шарнира и промежу­точную опору 5.
Эта карданная передача получила наибольшее рас­пространение на легковых, грузовых автомобилях и автобусах ог­раниченной проходимости. Типы карданных передач, классифицированных по различным признакамНа автомобилях повышенной проходимости с колесной фор­мулой 4×4 используются три одновальных карданных передачи (рис. в) для соединения соответственно коробки передач с раздаточной коробкой 6, а также раздаточной коробки с задним и передним 7 ведущими мостами.
На автомобилях высокой проходимости с колесной формулой 6×6 (рис. г) и индивидуальным приводом ведущих мостов раздаточная коробка соединяется с задним ведущим мостом двух- вальной карданной передачей с промежуточной опорой 8. Связь коробки передач с раздаточной коробкой с передним и средним 9 ведущими мостами этих автомобилей осуществляется одноваль- ными карданными передачами.

В автомобилях высокой проходимости с колесной формулой 6 х 6 и со средним проходным ведущим мостом (рис. д) для связи коробки передач с раздаточной коробкой и раздаточной коробки с ведущими мостами используются одновальные кардан­ные передачи. При этом обеспечивается привод дополнительного редуктора 10 среднего моста.

Одновальные и двухвальные карданные передачи, используе­мые для соединения коробки передач, раздаточной коробки и ведущих мостов автомобилей, имеют карданные шарниры нерав­ных угловых скоростей.- Карданные передачи с шарнирами равных угловых скоростей на автомобилях применяются для привода пе­редних управляемых и одновременно ведущих колес.
