Обслуживание двигателя ваз-2112 на 16 клапанов: 5 важных советов

16 клапанные двигатели ваз начали устанавливаться серийно на автомобили ваз десятого семейства. С начало устанавливались двигатели объемом 1.5 литра двигатель 2112, а потом на смену ему пришел 1.6 21124. Когда серийно начали выпускать автомобиль приора, на нее уже устанавливали двигатели 21126. Ну для начала давайте разберемся чем отличается двигатели 1.5 2112 от двигателя 21124 1.6, а потом перейдем к двигателю приора.

Основные отличия 16 клапанных двигателей ваз

Итак, главное отличие мотора 2112 1.5 от мотора 21124 1.6 заключается в разных блоках цилиндров на фотографии изображен блок цилиндров от двигателя 1.6 его маркировка 11193, его принято называть высоким блоком так как его высота составляет 197.1 мм.

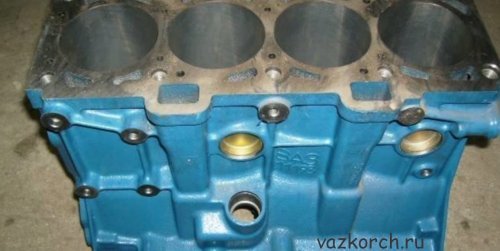

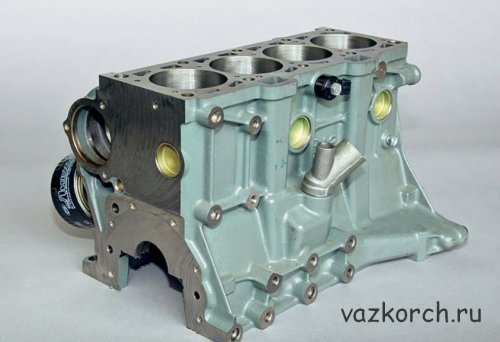

На двигатель 2112 1.5 устанавливается блок цилиндров 21083, его принято называть низким блоком, так как его высота составляет 194.8 мм.

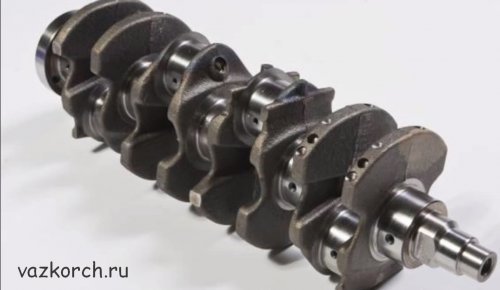

Высотой блока принято считать расстояние от оси вращения коленвала до верхней поверхности блока. Следующее отличие заключается в разных коленчатых валах на двигатель 2112 1.5 устанавливается коленчатый вал девятошный с радиусом кривошипа 35.5 мм. При таком коленчатом вале ход поршня составляет 71 мм. На мотор 21124 объемом 1.6 устанавливаются коленчатый вал с радиусом кривошипа 37.8 мм. При таком коленвале ход поршня будет составлять 75.6 мм.

Соответственно за счет того что на двигатель 1.6 устанавливается высокий блок цилиндров и коленчатый вал с увеличенным радиусом кривошипа, все это позволило достигнуть объема 1.6 литра. Устройство двигателя автомобиля заключается и в поршнях, если посмотреть на них сбоку то разницы можно ни какой не увидеть.

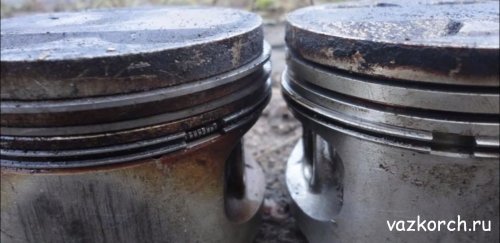

Ну если посмотреть на них сверху то разница очевидна.

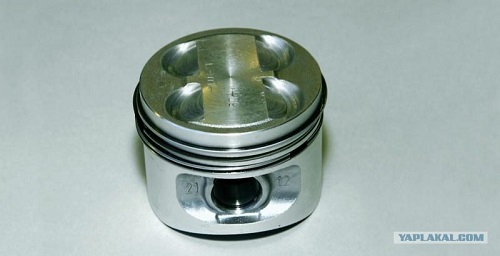

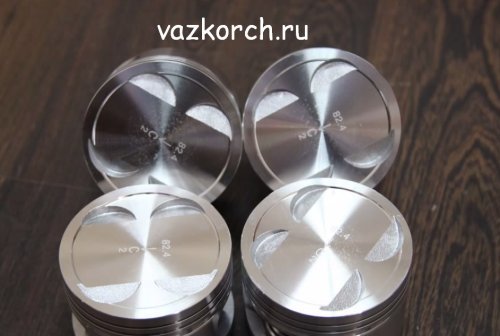

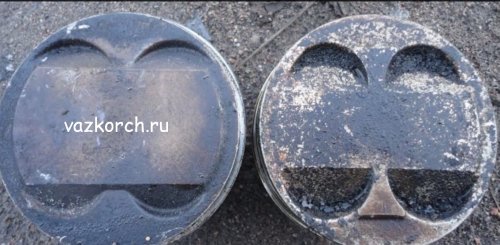

Слева изображен поршень от 1.5 справа от 1.6. Как можно заметить на поршнях от 1.6 циковки под клапана сделаны более глубокими, именно из-за этого при обрыве ремня грм на 1.6 клапана не гнет, а на 1.5 при обрыве ремня грм, так как циковки под клапана сделаны менее глубокими, то клапана у вас загнет. Я всем рекомендую, тем у кого 1.5 ставить поршни от 1.6, тем самым вы сэкономите себе массу нервов, времени и денег. Если где-нибудь на трассе у вас на 1.5 порвется ремень грм, то у вас загнет клапана и добраться до дома вы сможете только на эвакуаторе, а если вы себе поставите поршни от 1.6, вам нужно будет всего лишь добраться до ближайшей станции тех обслуживания на тросе или эвакуаторе и просто поменять ремень и ехать дальше. Для установки в 1.5 поршней от 1.6 рекомендуется устанавливать прокладку от приоры, для компенсации степени сжатия и для того чтобы не откатывать прошивку электронного блока.
Шатуны на обоих двигателях являются одинаковыми, а если ставить в блок 1.5 коленчатый вал от двигателя 1.6 то тогда нужно приобретать поршни со смещением, серийно ваз их не выпускает, зато их можно приобрести в интернет магазинах.

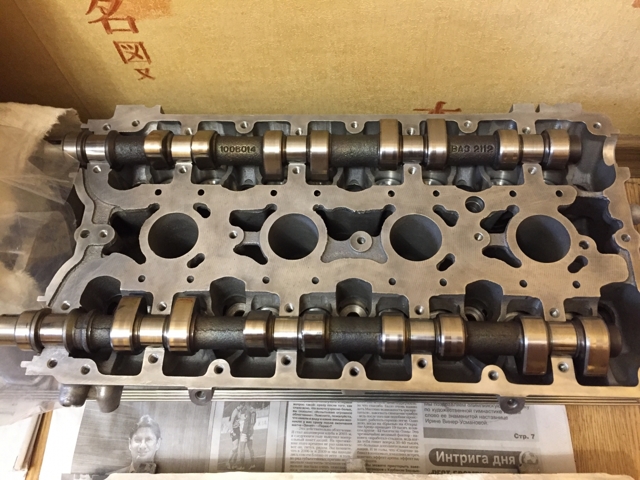

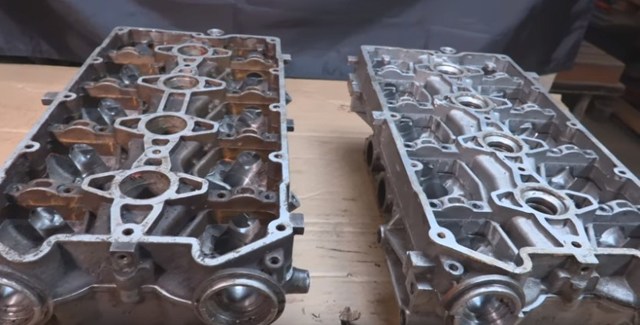

Различие головки блоков цилиндров на 1.5 и на 1.6 заключаются только в том что на головке от 1.6 увеличена площадь фланца под крепление ресивера, поэтому ресивер от 1.6 можно установить на головку блока от 1.5, но не наоборот.

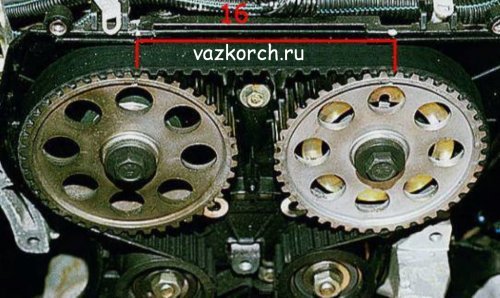

Следующее отличие заключается в разных шкивах распределительных валов.

На 1.6 на шкивах метки для выставления ремня грм смещены на 2 градуса относительно аналогичных меток на шкивах от 1.5. Поэтому они не взаимозаменяемые и имеют свою маркировку.

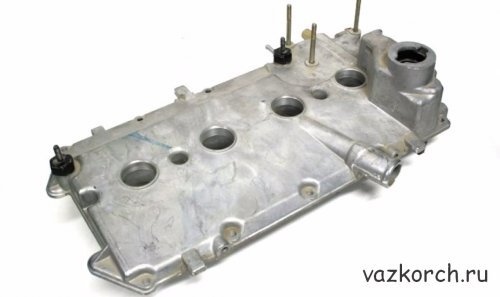

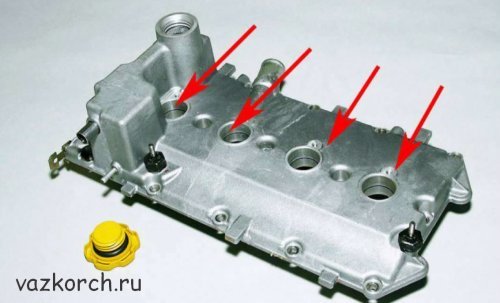

Отличие так же в клапанных крышках двигателей, 1.6 комплектуется индивидуальными катушками зажигания, поэтому возле каждого свечного колодца на клапанной крышки есть отверстие для болта крепления индивидуальной катушки зажигания.

Клапанная крышка на двигателе 1.5 таких отверстий не имеет, так как 1.5 комплектуется модулем зажигания и для него на клапанной крышке присутствует две шпильки для его крепления.

Следующее отличие заключается в масло заливной горловине, на 1.6 горловина так же как и сама крышка имеет резьбу, а на 1.5 принцип крепления крышки масло заливной горловины похожа, как и на 8 клапанных девятках, без резьбы. Клапанная крышка на 1.6 в том месте где на крышке 1.5 устанавливается модуль зажигания, скажем так имеет сферу, а уже к этой сфере идут штуцера для вентиляции картерных газов двигателя. На 1.5 такой сферы нету так как там устанавливается модуль зажигания, и штуцера вентиляции картерных газов находятся в одной горизонтальной плоскости. На 1.6 они находятся в вертикальной плоскости.

Отличие приоровского двигателя от ваз 2110

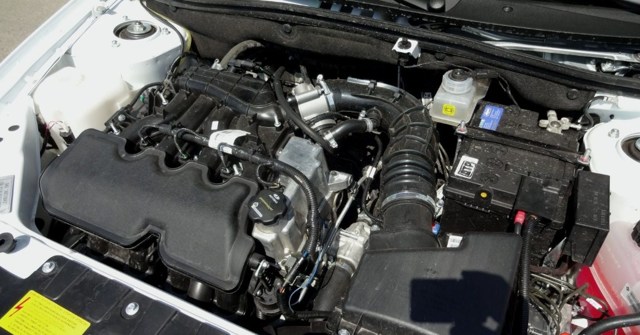

Переходим к рассмотрению приоровского двигателя, и сравним его с двигателем 21124. Приоровский двигатель 21126 мощнее на 8 лошадиных сил двигателя 21124 это обеспечивается за счет того что шатунно поршневая группа у приоры значительно легче и меньше чем на десятошном двигателе.
Общая масса шатуна и поршня вместе с поршневыми кольцами и шатунными вкладышами у приоровского двигателя составляет 795 грамм против 1235 грамм на десятом моторе. Тем самым приоровская шатуна поршневая группа легче десятошной на существенные 440 грамм.
Масса приоровского шатуна составляет 402 грамма против 701 грамму на десятошном.Масса приоровского поршня 247 грамм против 351 грамм на десятошном.Приоровский поршень имеет фактически плоскую поверхность, это позволило повысить степень сжатия и соответственно мощностные характеристики двигателя.

Но за счет того что на поршне имеется совсем незначительные циковки под клапана, то при обрыве ремня грм, гнет клапана.

Масса приоровского поршневого пальца 67 грамм, десятого 93 грамма.Приоровские поршневые компрессионные кольца получили более меньший вес чем десятошные, так же как и маслосъемные.

Проировский шатунный вкладыш уже чем десятошный, но за счет того что он значительно толще их вес почти не отличается.Прокладка головки блока цилиндров на десятошном двигателе без асбестовая и имеет толщину 1.15 мм. На приоровском двигателе прокладка металлическая, имеет толщину 0.
43 мм.Двигатель 21124 и 21126 имеют различие в газораспределительном механизме.Ремни привода грм отличаются рисунком протектора.На приоре он более округлый, а на десятке имеет более четкие углы, соответственно ремни привода грм не взаимозаменяемы.
От сюда следует что шкивы распредвалов, помпа охлаждения, шкив коленчатого вала, и в целом весь механизм грм не взаимозаменяемый.

Приоровский опорный ролик и натяжной не имеют отбортовки для центровки ремня грм, в отличии от десятошного.Так же натяжной ролик приоровского двигателя имеет механизм авто натяжения.

В целом за счет уменьшения массы шатунно поршневой группы, за счет более высокой степени сжатия приоровский двигатель 21126 мощнее десятошного 21124 на 8 лошадиных сил.

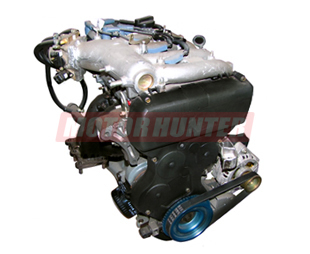

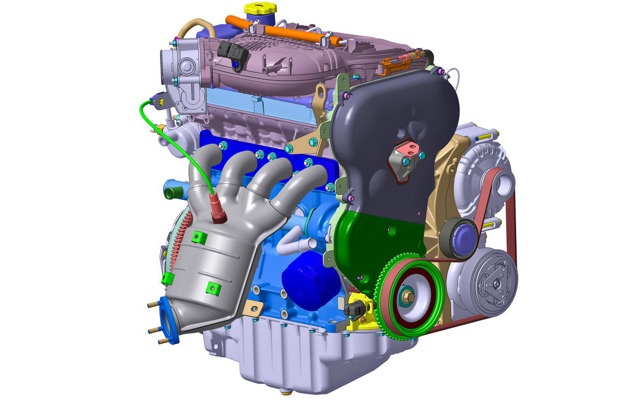

Двигатель ВАЗ 2112 – премьера 16 клапанного ГРМ

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.Обращаться на почту aleksandr.belozerov@gmail.com.

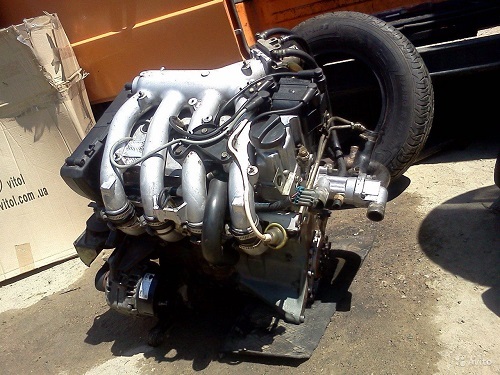

Традиционно для производителя АвтоВАЗ двигатель 2112 является улучшенным вариантом предыдущих поколений ДВС этого же завода.
Базой стал 21083, но конструкция подверглась серьезным изменениям для обеспечения экологичности и экономии расходных жидкостей.

Характеристики мотора 2112

Основной задачей конструкторов при создании ДВС 2112 было улучшить технические характеристики до возросших на то время мировых стандартов, поэтому была принята схема газораспределения с двумя распредвалами DOHC и четырехтактная схема двигателя с 16 клапанами. Для безопасности клапанов по умолчанию использовались поршни с проточкой, которые по идее не должны их гнуть при обрыве ремня ГРМ.

Однако, если первые два конструкционных решения в двигателе не вызывают нареканий, то с поршнями произошла недоработка, которая не была исправлена конструкторами:

• глубины проточки 3 мм и толщины прокладки 1,3 мм оказалось недостаточно для хода клапана 7,5 мм;
• за счет «лишних» 1,8 мм поршень гнет клапана.

В последующих модификациях недостаток исправлен за счет установки поршней 21124 с глубиной проточки 5,5 мм. Базовый вариант мотора 21120 так и остался с дефектом, поэтому для двигателя характерны следующие эксплуатационные свойства:

Изготовитель
АвтоВАЗ

Марка ДВС
2112

Годы производства
1998 – 2006

Объем
1499 см3 (1,5 л)

Мощность
68,4 кВт (93 л. с.)

Момент крутящий
133,3 Нм (на 3400 об/мин)

Вес
120 кг

Степень сжатия
10,5

Питание
инжектор

Тип мотора
рядный

Впрыск
электронный многоточечный

Зажигание
отдельная катушка для каждой свечи

Число цилиндров
4

Местонахождение первого цилиндра
ТВЕ

Число клапанов на каждом цилиндре
4

Материал ГБЦ
сплав алюминиевый

Впускной коллектор
объединен с ресивером, модуль изготовлен из полимера

Выпускной коллектор
приемная труба, объединенная с нейтрализатором

Распредвал
2 шт.

Блок цилиндров
чугун, вес 28,8 кг

Диаметр цилиндра
А класс – 82 – 82,01 мм

• B класс – 82,01 – 82,02 мм
• С класс – 82,02 – 82,03 мм
• D класс – 82,03 – 82,04 мм
• Е класс – 82,04 – 82,05 мм

Поршни
проточка глубиной 3,5 мм

Кольца
стальные 21083-1004029 или чугунные 21083-1000100-10

Диаметр поршня
А класс –81,94 – 81,95 мм

В класс – 81,95 – 81,96 мм

С класс – 81,96 – 81,97 мм

D класс – 81,97 – 81,98 мм

Е класс – 81,98 – 81,99 мм

Коленвал
база от 21083, добавлен демпфер крутильных колебаний

Количество подшипников коренных
5

Ход поршня
71 мм

Горючее
АИ-95

Нормативы экологии
Евро-3

Расход топлива
трасса – 5,9 л/100 кмсмешанный цикл 7,5 л/100 кмгород – 9,4 л/100 км

Расход масла
максимум 0,5 л/1000 км

Моторное масло для 2112
5W-30, 5W-40, 10W-40, 15W-40

Объем масла моторного
3,5 л

Температура рабочая
90°

Ресурс мотора
заявленный 150000 км,реальный 250000 км

Регулировка клапанов
гидротолкатели

Система охлаждения
принудительная, антифриз

Количество ОЖ
7,8 л

Помпа
с полимерной крыльчаткой

Свечи на 2112
BCPR6ES либо АУ17ДРВМ, длина резьбы 19 мм, диаметр 14 мм, ключ 16 мм

Зазор между электродами свечи
1,1 мм

ГРМ
DOHC

Ремень ГРМ
136 зубов, ширина ремня 25,4 мм

Порядок работы цилиндров
1-3-4-2

Воздушный фильтр
Nitto, Knecht, Fram, WIX, Hengst

Масляный фильтр
с обратным клапаном

Маховик
128 зубов высотой 10,1 мм, размер поверхности под сцепление 256,7 мм

Болты крепления маховика
М10х1,25 мм, длина 26 мм

Маслосъемные колпачки
код 90913-02090 впускные светлые,код 90913-02088 выпускные темные

Компрессия
давление в цилиндрах от 12 бар номинальное, разница давлений в отдельных цилиндрах в пределах 1 бара

Обороты ХХ
800 – 850 мин-1

Усилие затягивания резьбовых соединений
свеча – 30,7 – 39 Нм

• маховик – 61 – 87 Нм
• болт сцепления – 19 – 31 Нм
• крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 Нм (шатунный)
• головка цилиндров – четыре стадии 20 Нм, 69 – 86 Нм + 90° + 90°

Информация, какое масло использовать в ДВС, актуальна для владельцев, так как гидрокомпенсаторы клапанов чувствительны к качеству смазки, поэтому изготовителем рекомендовано для движков полусинтетика фирм Манол, Мобил, Лукойл, Шелл и ТНК.
В зависимости от сезона мануал рекомендует, какое масло лить в двигатель:

• зима – 5W30 либо 5W40;
• лето – 20W30 или 20W40;
• всесезонная смазка – 10W30.

Благодаря 5 типоразмерам ремкомплекта гильз цилиндров и диаметра поршней капитальный ремонт может производиться многократно, а мотор относится к «миллионникам».

Особенности конструкции

Поскольку руководство автоВАЗ привлекало к проектированию 16-клапанного ДВС специалистов Дженерал Моторс (ГРМ) и Порше (компоновка), двигатель 2112 обладает следующими конструктивными решениями:

• впускные клапана управляются кулачками собственного распредвала, для выпускных клапанов имеется отдельный распредвал;
• внутри ГБЦ проложены маслоканалы;
• плавающая посадка поршневого пальца;
• отверстия в блоке под дополнительное навесное оборудование;
• кованные стальные шатуны длиной 121 мм.

Приятной особенностью для владельцев этих моторов стали гидротолкатели, избавляющие от периодической регулировки клапанов своими руками или на СТО.

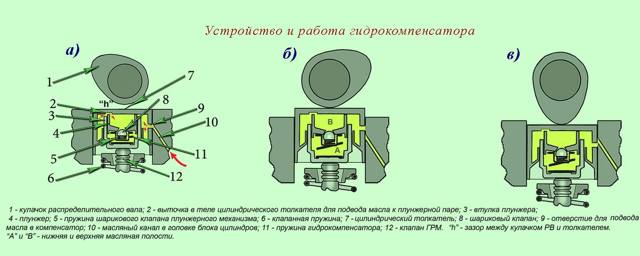

Принцип действия гидротолкателей

Модификации ДВС

Благодаря наличию свободного пространства внутри блока и ГБЦ сразу после создания базовой версии двухвального 16-клапанного движка 2112 стали появляться его версии:

• 21124 – форсировка ДВС до 89 л. с. за счет объема 1,6 л;
• 21126 – модернизация мотора до мощности 98 л. с., объем 1.6 л;
• 21128 – максимальные объемы камер сгорания 1,8 л, увеличение мощности до 105 л. с.

В этих версиях не гнет клапаны, капремонт нужен значительно реже. Первая версия создавалась исключительно ради увеличении объема и соблюдения норм Евро-3. Заводской тюнинг произведен за счет увеличения высоты блока до 197,1 мм и увеличения хода поршня.
Во второй версии конструкторы попытались обеспечить максимальный эксплуатационный ресурс узлов. Для этого используется специальное хонингование цилиндров по методу Federal Mogul. Блок 21126 имеет серый цвет, а количество классов ремкомплектов поршней и гильз цилиндров снижено до трех с шагом 0,01 мм.
Версия 21128 изготавливается не АвтоВАЗом, а сторонним производителем ЗАО Супер-Авто. Характеристики движка значительно улучшены:

• объем 1,8 л;
• крутящий момент 162 Нм;
• мощность 75 кВт.

Цилиндры расточены на 0,5 мм (диаметр 82,5 мм), разработан оригинальный коленвал, обеспечивающий ход поршня 84 мм, ширина колец изменена до 2 мм (маслосъемное), 1,5 мм (компрессионное нижнее) и 1 мм (компрессионное верхнее). Проходное сечение дросселя увеличено до 51 мм, установлены форсунки Siemens повышенной производительности.
Существуют еще две модификации ДВС 2112:

• 21127 – создан в 2013 году, крутящий момент повышен до 148 Нм, объем до 1,6 л, мощность до 106 л. с.;
• 21179 – первый вариант в линейке производителей с объемом 1,8 л для Ларгуса и Весты.

В первой версии решена проблема плавающих оборотов за счет замены двумя датчиками ДТВ (температура воздуха) и ДАД (абсолютного давления) одного ДМРВ (массового расхода воздуха).

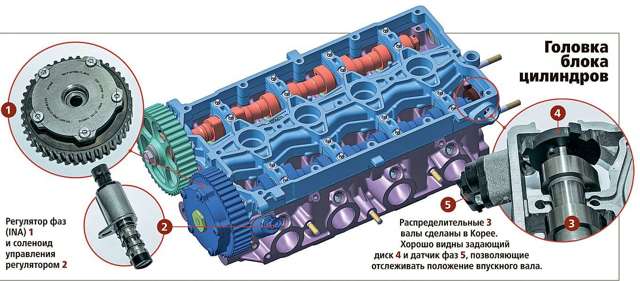

В моторе 21179 впервые применен фазовращатель, создавался он на базе 21126, поэтому условно считается модернизацией поколения 2112.

Плюсы и минусы

Недоработана система охлаждения, а возможности мотора не использованы, даже наполовину:

• специалисты признают, что головка блока цилиндров 2112 имеет безупречную конструкцию впускного и выпускного тракта;
• однако производитель комплектует ее клапанами малого диаметра от предыдущих вариантов ДВС, используя возможности мотора на 35 – 40% максимум.

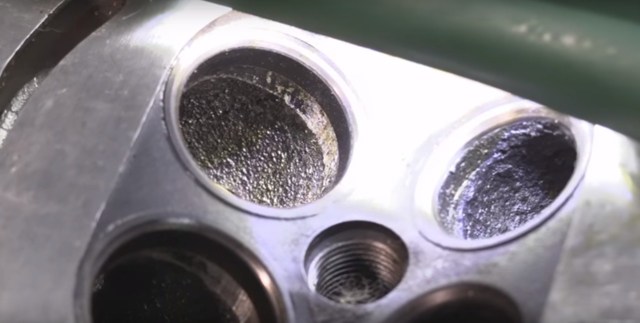

Недостаточный диаметр клапанов
В то же время увеличить мощность собственными силами можно – нужно аккуратно расточить отверстия, не повредив перегородку, а затем подобрать пружины и облегченные клапана, скомпоновать их внутри ГБЦ.

В каких авто использовался?

С конвейера завода производителя сошли всего три модели ВАЗ, использующие мотор 2112:

• 21103 – седан;
• 21113 – универсал;
• 2112 – седан, версия GLI люкс и Стандарт.

Поскольку характеристики двигателя 21124 и ДВС 21128 не слишком отличаются от оригинала, его монтировали на те же самые ВАЗ Лада. Модификацией мотора 21126 оснащались исключительно Приоры.

Техобслуживание

Эргономичное устройство ДВС позволяет обслуживать двигатель 2112 со следующей периодичностью:

Объект техобслуживания
Время, год или пробег, 10000 км (что наступает раньше)

Ремень ГРМ
замена через 100000 км

Батарея АКБ
1 /20000 км

Зазор в клапане
2 /20000 км

Вентиляция картера
2 /20000 км

Ремни, приводящие в действие навесное оборудование
2 /20000 км

Топливопровод и крышка бака
2 /40000 км

Масло моторное
1 /10000 км

Фильтр масляный
1/10000 км

Фильтр воздушный
1 –  2/40000 км

Фильтр топливный
4 /20000 км

Фитинги и шланги обогрева/охлаждения
2 /40000

Жидкость охлаждающая
2 /20000 км

Датчик кислородный
1,5/100000 км

Свеча зажигания
1 – 2 /20000 км

Коллектор выпускной
2/40000 км

В отличие от охлаждающей жидкости масло частично оседает на стенках каналов смазки, поэтому при объеме 3,5 л реально требуется 3,2 л полусинтетического продукта.

Неисправности: причины, устранение

Имеет мотор 2112 следующие слабые стороны в своей конструкции:

Поломка
Причина
Ремонт

Обрыв ременного привода ГРМ, загиб клапанов
1)износ валов2)протечки сальников валов;3)протечки помпы
диагностика, замена расходников и выработавших ресурс деталей

«Троение»
1)проблемы зажигания2)низкая компрессия
1)замена свечей, проводов и катушек комплектом2)восстановление компрессии

Плавающие обороты
1)нагар на дроссельной заслонке2)отказ РХХ, ДПДЗ, ДПКВ, ДМРВ
1)очистка заслонки2)замена датчика

Стук
1)гидрокомпенсаторы

2)поршни

3)подшипники коренные

4)вкладыши шатунные

регулировка или замена

Причину вибраций ДВС самостоятельно определить очень сложно, так как необходимо специальное оборудование.

Тюнинг ДВС

Прежде, чем производить тюнинг, следует учесть нюансы конструкции, которые имеет двигатель 2112:

• чипование в данном случае бесполезно;
• поставить распредвал Стольников 8.9, СТИ-2 или СТИ-3.1;
• заменить дроссель на 54 – 56 мм;

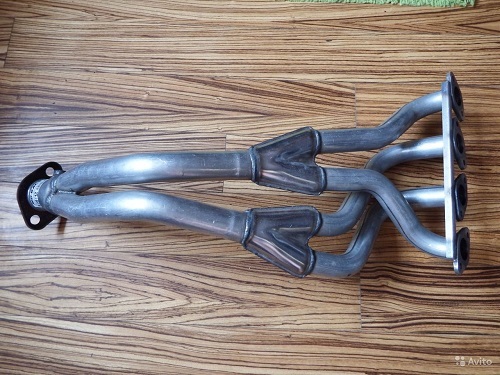

• смонтировать выпускной тракт с пауком 4/2/1.

Таким образом, ДВС 2112 является 5 поколением моторов АвтоВАЗ с четырехтактным циклом. В базовом варианте недоработана конструкция (гнет клапаны), в модификациях эта ошибка исправлена.
Если у вас возникли вопросы – оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них Не забудьте поделиться этой страницей с друзьямиИ подписаться на нашу группу

Определяем средний срок службы ВАЗ 2110, 2111 и 2112

Автомобили Лада десятого семейства выпускались на АвтоВАЗе с 1995 по 2007 год. В настоящее время на их базе созданы и выпускаются автомобили сторонними производителями («Богдан 2110»). Иномарки в отличии от ВАЗ всегда считались более надежными, и мы решили выяснить, а какой средний возраст, срок службы и максимальный пробег у ВАЗ 2110 на практике.

Что беспокоит владельца больше всего по мере старения его автомобиля? В первую очередь это состояние двигателя, кузова и КПП. АвтоВАЗ устанавливал на “десятки” несколько видов моторов и все они по данным завода изготовителя имеют ресурс 150 тыс. км. пробега. Однако, на практике было замечено, что при бережной эксплуатации и своевременной замене масла мотор способен прослужить практически в 2 раза дольше (250-300 тыс. км. пробега). И это не предел, продлить жизнь можно выполнив капитальный ремонт ДВС.
Кузов ВАЗ 2110 не отличается стойкостью к появлению коррозий и это не секрет. Чтобы продлить срок службы металла грамотные водители обрабатывают кузов антикорром. Если ржавчина начинает побеждать в глобальных масштабах, автолюбители не сдаются и меняют пороги и даже днище автомобиля!
Среди ВАЗ десятого семейства не мало автомобилей с пробегом в 300 000 км. Про одного из таких ветеранов рассказывает журнал ЗаРулем. За 10 лет эксплуатации владелец ВАЗ 2110 потратил на обслуживание 96 430 рублей (невысокая стоимость связана главным образом с тем, что владелец выполнял ремонт автомобиля своими руками). Что ему пришлось заменить:

Шаровые опоры заменил через 50 тыс. км. пробега (просто из соображений безопасности).

Топливный фильтр каждый 10 тыс. км.

Воздушный фильтр каждые 20 тыс. км.

Ремень ГРМ и генератора через 50 тыс. км. пробега.

Колодки, рулевые наконечники, тормозные шланги менялись по мере износа.

Форсунки чистились каждые 50 тыс. км.

Замена тормозной жидкости – раз в 3 года.

Шины менялись по мере износа.

Сцепление менялось на 145 000 км.

Передние стойки с опорными подшипниками дослужили до 200 тыс. км.

ДМРВ продержался лишь до 75 тыс. (второй жив по сей день).

Глушитель заменил только на 270 тыс. км. пробега.

Якорь генератора прослужил около 275 тыс. км.

Аккумулятор прослужила семь лет.

Вакуумный усилитель менялся три раза (при пробеге 240, 268 и 282 тыс. км).

Расширительный бачок лопнул через год эксплуатации.

Ступичные подшипники и выпускная система (за исключением глушителя) не менялись.

Двигатель и коробка передач не ремонтировались!

Важная черта ВАЗ-2110 – легкий доступ к большинству узлов. Это удобно не только при самостоятельном обслуживании автомобиля, но и хорошая экономия при ремонте на СТО, где приходится платить за любые дополнительные операции по демонтажу и установке. Напомним, для тех кто решил купить подержанный автомобиль, не смотрите на его пробег по приборам, его легко скрутить, учитесь определять реальный пробег по состоянию салона.А какой срок службы у Вашей “десятки”?

Собираетесь ли Вы менять свою “десятку” (Богдан 2110)?
Приходилось ли Вам менять пороги или дно кузова?

Сколько лет Вашей “десятке” (Богдан 2110)..
Срок службы двигателя “десятки” (Богдан 2110)..



Интересный сайт? Поделись с друзьями

16 клапанный двигатель ВАЗ 2110

Великое изобретение 17 века по прежнему остается основой любого современного автомобиля. Разве ходовые характеристики железного коня, расход топлива и мощность не являются основным предметом для гордости автомобилиста? И в этом плане 16 клапанный двигатель ВАЗ 2110 радует действительно отличными техническими показателями. Однако, везде есть свое “но”, о котором стоит оговориться.
Несмотря на то, что именно система из 16 клапанов является на сегодня самой популярной не только для автомобилей марки ВАЗ 2110-2112, но и в целом для автомобильной промышленности, у всего бывает своя обратная сторона.
Незнание особенностей эксплуатации ДВС может стать причиной необоснованно дорогостоящего ремонта и непредвиденного выхода из строя машины в самый неподходящий момент.
О том, как избежать столь неприятной ситуации, действительно стоит рассказать.

Двигатель ВАЗ 2110 16 клапанный
А может вам просто интересно, о чем может поведать ритмичное рычание под капотом вашего автомобиля ВАЗ 2110(2112). Для многих людей покупка машины является основательным капиталовложением на всю оставшуюся жизнь.
Умение понимать своего железного друга многого стоит, ведь вам предстоит обколесить с ним немалые расстояния на своем жизненном пути. А в жизни, как известно, случается всякое. И к этому всякому надо быть готовым.

Конечно, сложно охватить в рамках одной статьи столь широкую тему. Потому очень важно донести до автомобилистов самые ключевые детали, касаемо эксплуатации конкретно их двигателя и основные различия ДВС для автомобилей марки ВАЗ-2110(2112). Хотите знать действительно полезные вещи касаемо работы вашего авто — тогда не прекращайте чтение, дальше только интересней.

16 клапанные моторы на автомобилях марки ВАЗ

Первые модификации авто ВАЗ 2110 с инжектором и 16 клапанами появились еще в далеком 2002 году. За это время известны как минимум два основных типа двигателя на 16 клапанов, устанавливаемые в автомобилях семейства Lada-110:

• ВАЗ-21120. Рабочий объем 1,5 Л, мощность 93 л. с, выпускаются с 2002 года (21103 и 21103М);
• ВАЗ-21124. Рабочий объем 1,6 Л, мощность 90 л. с, выпускаются с 2004 года (21104 и 21104М).

Если сравнивать все устанавливаемые на автомобилях ВАЗ-2110(2112) двигатели, именно ДВС с 16 клапанами отличаются более высокими техническими характеристиками, а именно: максимальной скоростью (185 км/ч) и расходом топлива (не более 7,2 л. при смешанном цикле работы). Таким образом, волшебная цифра “16” действительно является предметом для гордости любого отечественного автомобилиста ВАЗ.
Стоит также отметить, что все вышеупомянутые двигатели на автомобилях моделей Lada-110 работают согласно системе впрыска топлива типа инжектор, а оптимальный уровень топливной смеси задает микроконтроллер.

Также на автомобилях марки ВАЗ 2110 можно встретить 16 клапанный двигатель объемом 2 л.

Он выпускался автоконцерном Opel специально для спортивной версии ВАЗ-21106 GTI, участвовавшей в свое время в миром гоночном соревновании шоссейно-кольцевых гонок для легковых авто.

ВАЗ 21106 GTI с мотором объемом 2 литра
Также стоит оговориться, что технологически двигатель типа 21124 более совершенен. Если вы являетесь владельцем стокового двигателя 21120 — порванный ремень ГРМ может оказаться для вас огромной проблемой и большими денежными затратами. Ниже по тексту мы расскажем, как с этим бороться и почему так получается.

Преимущества шестнадцатиклапанного двигателя

Мы уже говорили о том, что рассматриваемые в статье ДВС семейства ВАЗ-2110(2112) отличаются большей мощностью, меньшим расходом топлива, а также высокими техническими характеристиками в отличие от “восьмерок”. Пришло время узнать, какие конструктивные особенности делают 16 клапанный двигатель ВАЗ 2112 столь привлекательным выбором для автомобилистов.
Сразу оговоримся, какие именно “плюсы” будут рассмотрены в данном разделе статьи:

• экономия топлива;
• более высокая мощность;
• детонационная стойкость;
• продвинутая система охлаждения;
• простой тюнинг за счет разнесения впускного и выпускного тракта.

Именно разделение между собой впусконого и выпусконого трактов в конструкции двигателей ВАЗ-21120 и 21124 делает возможным осуществить вполне ощутимую экономию топлива.
Таким образом, поступление горючего и забор отработанных газов производятся отдельной разнесенной системой клапанов, благодаря чему не происходит нежелательного смешивания топлива и продуктов горения.
Очевидно также, что благодаря этому повышается КПД двигателя и его мощность.

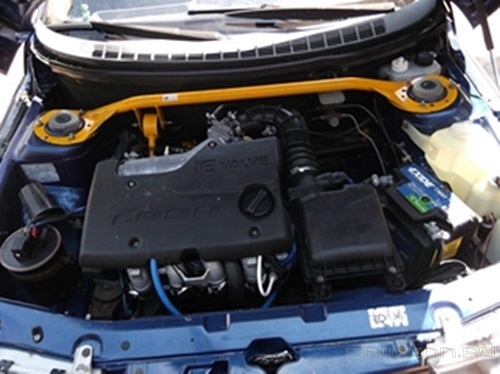

Шестнадцатиклапанный двигатель ВАЗ 2110
Не обошли стороной новшества и камеру сгорания, а также строение блока цилиндров. Их конструкция несколько изменена таким образом, что риск детонации топливной смеси сводится к минимуму. Это действительно весомое преимущество, ведь качество бензина в наших АЗС оставляет желать лучшего. Соответственно, подобного рода конструкция ДВС остается как гарантия его долгого срока службы.
Высокой стабильностью также радует работа системы охлаждения подобного рода устройств. Это важнейший фактор, обеспечивающий долгую работу двигателя и надежность в процессе его эксплуатации. Эффективный теплоотвод позволяет ДВС работать в заданном температурном режиме, предупреждая преждевременный износ. Достаточно ли весомые преимущества для вас в пользу 16 клапанов? Но это еще не все.

Тюнинг блока цилиндров ДВС, переделка 8 клапанного двигателя ВАЗ-2110(2112) на 16 клапанный

Скажите, неужели после прочтения всей вышеупомянутой информации вы не вдохновились идеей иметь авто именно с 16 клапанами ДВС? В таком случае, вам приятно будет знать, что подобного рода рода модернизация допускается. Конечно, процесс этот основательный и его невозможно выполнить без тщательной подготовки. Но результат действительно себя оправдает. У вас есть сомнения — просто прочитайте несколько следующих абзацев текста.
Если не вдаваться в технические подробности, суть тюнинга заключается в замене головы блока цилиндров на новую. Конечно, теперь у вас будет два распредвала, а также придется ломать голову над системой крепежа, ведь диаметры отверстий 16 клапанной головы не соответствуют аналогичным на 8 клапанном.
Посадочные отверстия головки блока следует рассверлить, увеличив диаметр с 10 до 12 миллиметров.
Вы можете сделать это и сами, но лучше обратиться в специализированную мастерскую. За подобного рода работы не должны взять более чем 3-4 сотни рублей. Также следует учитывать, что штатный крепежный болт головы блока цилиндров на 16 клапанов несколько меньше аналогичного для “восьмерки” и должен быть соответственно укорочен.

Лучше заранее изучить, что из себя представляет на ВАЗ 2110 двигатель 16 клапанный и тогда вы наверняка сможете самостоятельно провести подобного рода тюнинг.

Необходимо будет менять ремень ГРМ, помпу насоса, ролики, проводку, свечи зажигания, шатунный механизм и прочие конструктивные элементы, обусловленные особенностью головки блока. Перед установкой на двигатель голова собирается отдельно.
После окончания работ желательно также воспользоваться специализированными услугами по настройке и калибровке работы ДВС.

Тюнинг выпускного коллектора (паука)

Замена штатного выпускного коллектора на альтернативный типа “Паук” 4-1 либо 4-2-1 является достаточно эффективным и в то же время дешевым способом значительно увеличить мощность вашего автомобиля ВАЗ-2110. Стоит данная деталь порядка 2000 рублей. При покупке следует уточнить, для каких именно моделей автомобилей предназначено изделие.

Выпускной коллектор 4-2-1
Спортивный выпускной коллектор “Паук” для автомобилей ВАЗ-2110(2112) считается более технологичным, осуществляя максимально эффективный отвод отработанных газов от ДВС. Кроме того, рекомендуется докупить дополнительно резонатор прямоточного типа и глушитель под него. Таким образом можно избежать сварочных работ и существенно упростить задачу тюнинга.
Процесс замены относительно долгий и займет у вас около 4 часов, желательно также выполнять работы с чьей-либо помощью, это сильно облегчает и ускоряет их. Понадобится снять штатный выпускной коллектор и приемную трубу. Можно демонтировать их в сборе. После установки “паука” процесс замены можно считать оконченным.
Как избежать дорогостоящего ремонта ДВС и блока цилиндров при обрыве ремня ГРМ
Порванный ремень ГРМ может стать причиной действительно дорогостоящего ремонта.
Если ваше авто неожиданно заглохло по причине обрыва ремешка — можете  быть уверены, дорогостоящий ремонт вам гарантирован (если у вас ВАЗ 2112 двигатель 16 клапанный типа 21120).
Восстановление погнутых клапанов головки блока цилиндров обойдется автомобилисту в сумму порядка 10 тысяч рублей. Так что же делать? Есть вполне рациональный способ избежать напасти.
Причиной беды можно считать несовершенство конструкции двигателя.
Для того, чтобы избежать проблемы, на двигателе типа ВАЗ-21124 на поршнях существуют специальные выемки (цековки), благодаря которым клапана не гнуться об поршни, встречаясь с ними при обрыве ремня ГРМ. На более ранней модели 16 клапанного двигателя (21120), выпущенного на два года раньше (в 2002), такие выемки, увы, отсутствуют.
В прочем, не велика беда и застраховаться от напасти можно самостоятельно изготовив соответствующие отверстия, например, при капитальном ремонте двигателя, либо специально разобрав его и достав из цилиндров поршни. Достаточно будет увеличить глубину цековок на 2,5 мм. работы выполняются при помощи фрезерного станка.

Поршни блока цилиндров ВАЗ 21124
Если вас пугает необходимость основательной разборки ДВС — есть и более простой метод благодаря специальному устройству ПП-12.
Теперь достаточно лишь снять головку блока цилиндров и можно выполнить фрезеровку, ознакомившись с инструкцией по эксплуатации прибора.
В прочем, устройство это далеко не дешевое, потому лучше всего будет обратиться за помощью в специализированную мастерскую, где и выполнят все необходимые работы.
При этом несколько увеличивается размер камеры сгорания и уменьшается степень сжатия. Мы получаем дефорсированный двигатель ВАЗ-2110. Несколько падает мощность ДВС. С другой стороны, повышаются эксплуатационные характеристики, также теперь авто можно заправлять 92 бензином и не беспокоиться насчет порванного ремня ГРМ. Согласитесь, выгода, определенно, окупает затраты.

Двигатель ВАЗ 2112 1.5 16V

Краткое описание

Двигатель ВАЗ-2112 устанавливался на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Двигатель создавался не с нуля, базой послужил мотор 21083. Двигатель сохранил основные геометрические размеры 83-го мотора, но при этом кардинально от него отличался, как по мощностным так и по эксплуатационным показателям.
При разработки двигателя были задействованы такие фирмы как «Porshe» и «General motors». В частности, совместно с General motors, была разработана система распределенного впрыска топлива. Двигатель получился весьма экономичным.
Основные минусы двигателя – это недостаток крутящего момента на низких оборотах (ощутимый подхват на 3500 об/мин), ненадежные ременной привод и ролики, гнущиеся клапаны при обрыве ремня ГРМ

Характеристики двигателя ВАЗ 2112 1.5 16V

ПараметрЗначение

Конфигурация
L

Число цилиндров
4

Объем, л
1,488

Диаметр цилиндра, мм
82

Ход поршня, мм
71

Степень сжатия
10,5

Число клапанов на цилиндр
4 (2-впуск; 2-выпуск)

Газораспределительный механизм
DOHC

Порядок работы цилиндров
1-3-4-2

Номинальная мощность двигателя / при частоте вращения коленчатого вала
68,4 кВт-(93 л.с.) / 5600 об/мин

Максимальный крутящий момент / при частоте вращения коленчатого вала
133,3 Н•м / 3300 об/мин

Система питания
распределенный впрыск с электронным управлением

Рекомендованное минимальное октановое число бензина
95

Экологические нормы
Евро 3

Вес, кг
120

Конструкция

Четырехтактный двигатель с распределенным впрыском топлива, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением двух распределительных валов. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров 2112 изготовлен из высокопрочного чугуна, и на первый взгляд, аналогичен блоку 21083. Главные отличия – это уменьшенный до 10 мм диаметр болтов крепления головки и отверстий для них в блоке, приливы под датчики системы впрыска топлива и совсем иная технология хонингования цилиндров при производстве.

ПараметрЗначение

Материал
Высокопрочный чугун

Диаметр цилиндра, мм
82,0

Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока), мм
89,0

Высота блока (расстояние между верхней плоскостью блока и осью коленчатого вала), мм
194,80

Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм
54,52

Вес, кг
28,810

Для блока ВАЗ 2112 определены пять размерных групп. Классы размеров обозначаются буквами: A, B, C, D, E.

Шатун

ПараметрЗначение

Длина, мм
121,0

Диаметр отверстия верхней головки, мм
21,978 – 21,982

Диаметр отверстия нижней головки, мм
51,330 – 51,346

Вес, г
689

Шатуны 2112 – стальные, кованные, двутаврового сечения, обрабатываются вместе с крышками. Такие же шатуны ставятся на двигатели 2110.

Поршень

На поршнях 2112 лунки имеют глубину: 3,19 мм для впускных, и для выпускных – 3,06 мм.

ПараметрЗначение

Диаметр, мм
82,0

Компрессионная высота, мм
37,9

Объем внутренней выемки, сс
0,638

Вес, г
350

Поршневой палец – стальной, полый, плавающего типа. Наружный диаметр поршневого пальца 2112– 22 мм, длина пальца – 60,5 мм. Отверстие под поршневой палец смещено от диаметральной плоскости поршня на 1 мм.

Головка блока цилиндров

Существенное изменение двигателя 2112, это новая шестнадцатиклапанная ГБЦ с двумя распределительными валами. ГБЦ 2112 была создана в сотрудничестве с фирмой «Porshe». Два распределительных вала приводятся зубчатым, защищенным от грязи и пыли специальным кожухом. В приводе клапанов наконец были установлены гидротолкатели и теперь двигатель 2112 не нуждался в регулировке клапанов.

Впускной и выпускной клапаны

Клапаны расположены V-образно в два ряда. По конструкции подобны клапанам двигателя ваз 2110, но с меньшим диаметром тарелок и стержней. Диаметр тарелки впускного клапана равен 29 мм, у выпускного – 25,5 мм. Диаметр стержня впускного и выпускного клапана равен 7 мм. На каждый клапан установлено по одной пружине.

16 клапанный двигатель устройство и ремонт своими силами Ваз 2110-2111-2112

Доработка Ваз и Лада своими руками

16 клапанный

. Описание устройства двигателя, порядок ремонта силового агрегата автомобиля ваз 2110, этапы сборки и разборки деталей головки цилиндров ваз 2112, регулировка клапанов своими руками. Обслуживание двигателя автомобиля лада 2112. Инструкции по ремонту системы охлаждения, выпуска отработавших газов, питания лада 2111. Особенности 8-ми и 16-ти клапанного двигателя лада 2110. Эксплуатация основных узлов и агрегатов двигателя Для оценки состояния ремня поддеваем отверткой заглушку передней крышки ремня привода ГРМ ваз 2112… …и снимаем ее. Снимаем ремень генератора. Головкой “на 10” отворачиваем шесть болтов крепления передней крышки… … и снимаем ее (B). Снимаем Работу проводим в случае выхода из строя одного или нескольких гидротолкателей. Снимаем пластиковую крышку. Извлекаем ресивер (см. Снятие ресивера и впускного коллектора двигателя ВАЗ-2112). Отверстия впускного коллектора закрываем крышками,

Маслоотражательные колпачки клапанов
Выполняем на автомобиле, не снимая головку блока цилиндров. Вынимаем из гнезд головки гидротолкатели ваз 2110 (см. Замена гидротолкателей клапанов двигателя ВАЗ-2112). Выворачиваем свечи зажигания. Устанавливаем коленчатый вал в положение ВМТ
Cальники распределительных валов
Как снять переднюю крышку ремня привода ГРМ ваз 2110 (см. Замена ремня привода ГРМ на двигателе ВАЗ-2112).   Накидным ключом “на 17” ослабляем болт крепления зубчатого шкива выпускного распределительного вала. Вставив в отверстие шкива отвертку,
Бензиновый, четырехтактный, четырехцилиндровый, рядный, с поперечным расположением, шестнадцатиклапанный, с двумя распределительными валами. Порядок работы цилиндров: 1-3-4-2, отсчет – от шкива коленчатого вала. Система питания – фазированный
Замена датчика давления масла

Датчик расположен на левом торце корпуса подшипников распределительных валов ваз 2110. Снимаем клемму с датчика. Ключом “на 21” отворачиваем датчик ваз 2111. Уплотнение датчика ваз 2112 – алюминиевым кольцом. Устанавливаем датчик в обратной

Ресивер и впускной коллектор
Первым делом снимаем пластиковый щиток двигателя и отсоединяем высоковольтные провода от свечей (см. Замена свечей зажигания двигателей ВАЗ-2111, -2110). Отсоединяем от ресивера дроссельный узел (см. Снятие дроссельного узла) и трос привода
Демонтируем приемную трубу двигателя (см. Снятие приемной трубы двигателя ВАЗ-2112).   Ключом “на 13” отворачиваем три гайки крепления теплозащитного экрана… …и снимаем экран. Ключом “на 13” отворачиваем две гайки крепления кронштейна
Процедура осуществляется при замене прокладки головки, ремонте клапанного механизма и самой головки, а также при полной разборке двигателя ваз 2110. Отсоединяем минусовой провод от аккумулятора, сливаем охлаждающую жидкость. Разъединяем трос
Передняя опора силового агрегата

Извлекаем брызговик двигателя 2112.   Ключом “на 15” отворачиваем болт крепления штанги передней опоры к поперечине передней подвески ваз 2111. Двумя ключами “на 15” отворачиваем гайку болта крепления штанги к кронштейну передней опоры, вынимаем

Задняя опора силового агрегата автомобиля
Опору снимаем при ее замене, разборке, при демонтаже двигателя ваз 2112 или головки блока цилиндров. Ключом “на 17” отворачиваем болт крепления штанги задней опоры к кузову ваз 2111, придерживая закладную гайку, чтобы она не выпала из короба. Вынимаем

Максимальный пробег двигателя ВАЗ до капитального ремонта

Давно известно, что каждый двигатель внутреннего сгорания имеет свой «запас прочности». Также ни для кого не является секретом, что двигатели иномарок имеют больший ресурс, чем продукты отечественного автопрома. Это объясняется лучшим качеством деталей, более современными технологиями при их изготовлении, а также точностью сборки и настройки ДВС.
Если же говорить о двигателях ВАЗ различных поколений, стоит отметить, что точных данных нет, то есть в каждом случае пробег до капремонта может сильно отличаться. Далее мы рассмотрим, сколько в среднем выхаживают такие моторы, а также что влияет на моторесурс указанных силовых агрегатов.

Двигатель ВАЗ: ресурс мотора и от чего он зависит

Итак, сразу отметим, что усредненным показателем для моторов ВАЗ на «классике»  является отметка в 150 тыс. км. пробега. Что касается более современных версий ДВС, часто можно услышать, что такие двигатели «ходят» около 200 тыс. км. и даже больше, однако сам завод определяет все те же 150 тыс.
Как видно, официальные показатели вполне можно считать условными. Прежде всего, ресурс мотора сильно зависит от целого ряда нюансов во время обслуживания и эксплуатации транспортного средства. Для примера возьмем двигатель ВАЗ-2114.
Начнем с того, что двигатель на данной модели 8-клапанный, имеет заявленный заводом ресурс в 150 тыс. км. При этом на практике в некоторых случаях такие агрегаты попадают на «капиталку» только к 200-250 тыс. км. Моторы с 16 клапанами могут выходить и больше (до 300 тыс.).
Как уже говорилось выше, важно понимать, что на ресурс сильно влияет качество топлива, моторного масла, условия эксплуатации и стиль езды, который практикует водитель, а также быстрое устранение возникающих «поточных» поломок. Давайте рассмотрим эти факторы более подробно.

• Первым делом, ресурс мотора напрямую зависит от стиля езды и условий, в которых эксплуатируется ТС. Другими словами, если двигатель постоянно раскручивать до высоких оборотов и затягивать переключение на повышенную передачу, агрессивно разгоняться с места и т.п., тогда ресурс мотора сильно сокращается.

Также двигателю вредна и езда на низких оборотах, когда, например, водитель ездит на 5-ой передаче со скоростью 40-50 км/ч. При этом нагрузка сильно возрастает в том случае, если, например, машина заезжает на подъем, но вместо включения пониженной передачи водитель просто сильнее нажимает на газ. Нередко в этом случае возникает детонация двигателя, которая разрушает мотор.
Как в первом, так и во втором случае двигателю гарантирован повышенный и ускоренный износ. С учетом вышесказанного становится понятно, что оптимальной считается спокойная езда без резких стартов и высоких оборотов, при этом также не желательно допускать падение оборотов ниже 2 тыс. об/мин. на каждой передаче при движении.
Что касается условий эксплуатации, буксировка других автомобилей или использование прицепа, а также постоянная езда в черте города с малой скоростью (режим старт-стоп), частые запуски (особенно холодные) и остановки двигателя, короткие поездки, за которые ДВС не успевает выйти на рабочую температуру, езда по пыльным дорогам или эксплуатация ТС в тяжелых условиях также сокращает ресурс мотора. Особенно это проявляется в том случае, если двигатель своевременно не обслуживается с поправкой на такие условия.

• Следующим фактором, который может как сократить, так и продлить «жизнь» ДВС, является обслуживание. Под таким обслуживанием следует понимать плановую замену технических жидкостей и «расходников».

Прежде всего, ключевую роль играет моторное масло и масляный фильтр. Дело в том, что смазка защищает мотор от износа, удаляет побочные продукты и отложения, охлаждает нагруженные пары трения и т.д. При этом само масло также имеет ограниченный срок службы, причем на ресурс смазочной жидкости активно влияют все те же условия эксплуатации и ряд других нюансов.
Это значит, что масло нужно правильно подбирать и менять его до того, как смазочная жидкость потеряет свои свойства. Еще опытные водители хорошо знают, что масло лучше менять не по пробегу, а по моточасам, а также делать поправку на те условия, в которых эксплуатируется автомобиль.
Рекомендуем также прочитать статью о том, на каких оборотах двигателя лучше ездить. Из этой статьи вы узнаете об условиях эксплуатации, которые позволяют уменьшить износ и максимально продлить ресурс двигателя и других узлов автомобиля.
На практике получается, что в рамках обычной повседневной эксплуатации полусинтетику оптимально менять не позже 6-7 тыс. км. пробега, а синтетику лучше заменить к 9-10 тыс. км.
Эта рекомендация является главным ответом на вопрос, как увеличить ресурс мотора. Если владелец следует приведенным выше рекомендациям, тогда двигатель ВАЗ вполне может пройти около 250 тыс. км.
до капитального ремонта.

Также отметим, что для многих моделей ВАЗ обслуживание двигателя не ограничивается только заменой масла, масляного и воздушного фильтра.

К расходникам, которые нужно менять, также относятся свечи зажигания и высоковольтные провода, тосола/антифриз для поддержания оптимального температурного режима работы ДВС.
Еще может потребоваться регулировка тепловых зазоров клапанов, выставление УОЗ, замена ремня ГРМ и роликов, чистка инжектора и другие процедуры.

• Своевременное устранение неполадок завершает список тех факторов, которые позволяют увеличить ресурс двигателя ВАЗ или любого другого ДВС. Причина очевидна, так как даже мелкая поломка, которая на начальном этапе не представляет угрозы, в случае игнорирования и продолжения эксплуатации ТС может перерасти в серьезную проблему.

Становится понятно, что нормальная работа всех основных систем и процессов (зажигание, охлаждение, питание и смесеобразование) позволит добиться полноценного сгорания смеси топлива и воздуха в цилиндрах, избежать закокосвки двигателя, замедлить процесс окисления и старения моторного масла.

Что в итоге

Как видно, ресурс двигателя ВАЗ напрямую зависит не только от качества ГСМ, но и от особенностей эксплуатации автомобиля, а также от своевременного обслуживания и выполнения необходимых ремонтов.
Силовой агрегат не следует перегружать без необходимости, избегать рывков и других нагрузок. Также важно помнить, что критические неисправности (например, перегрев мотора) могут в значительной степени сократить плановый ресурс ДВС.
Еще важно проводить регламентные работы строго по графику (регулировать клапана, менять прокладку клапанной крышки, не допускать эксплуатации ТС в случае прогара прокладки ГБЦ и т.д.). Добавим, что запчасти, которые используются, должны быть качественными.
На практике соблюдение указанных правил позволяет вместо заявленных заводом 150 тыс. км. пройти 200-250 тыс. без капитального ремонта. Более того, такой подход позволяет снизить затраты на капремонт.

Если просто, бережная эксплуатация во многих случаях означает, что после дефектовки целый ряд дорогостоящих деталей может не требовать замены, снижается сложность восстановительных работ и т.д. Результат — ремонт такого двигателя становится менее затратным.
