Обзор 10 лучших автомобильных сигнализаций sher-khan magicar («шерхан магикар») в 2019 году

Автосигнализация Шерхан появилась на отечественном рынке в далеком 1995-ом году. Владельцем этого очень популярного бренда автомобильных охранных систем является российская компания «Мега-Ф Столица».

Популяризация сигнализации Шерхан для автомобиля стала возможна, благодаря постоянному внедрению новейших технологий и расширению ассортимента со стороны производителя. Сегодня – это передовые охранные системы, способные защитить транспортное средство человека, за счет многочисленных решений.

Инструкция по настройке

Многие люди, приобретая ту или иную модель автомобильной сигнализации, могут столкнуться со сложностями ее монтажа и правильной настройки. Производитель автосигнализации Шерхан постарался максимально облегчить решение таких задач, добавляя в комплектацию своих продуктов подробную инструкцию.

Основными этапами этого процесса, для всех типов подобных устройств, являются:

Размещение тревожной кнопки. Изначально нужно подобрать правильно место. Это должна быть ровная поверхность, которая по минимуму окружена металлическими элементами со всех сторон, способными гасить сигнал. После этого происходит собственно монтаж. Чаще всего для этой цели применяют хороший суперклей, а качество фиксации – обязательно проверяют.

Монтаж приемника. Производители рекомендуют использовать для установки этого элемента переднюю панель транспортного средства или пространство, расположенное под ним. Для фиксации используется все тот же суперклей.

Все современные модели автосигнализаций от этого производителя снабжены ЖК-экранами, поэтому дальнейшая настройка системы обычно не вызывает особых проблем – достаточно читать прилагаемую инструкцию и повторять нужные действия на экранчике. Кроме того, если все-таки возникают сложности, всегда можно настроить подобную систему на ближайшем СТО.

Все модели автосигнализации Шерхан

Одно из преимуществ этого бренда – возможность выбрать подходящий продукт из достаточно внушительного ассортимента.

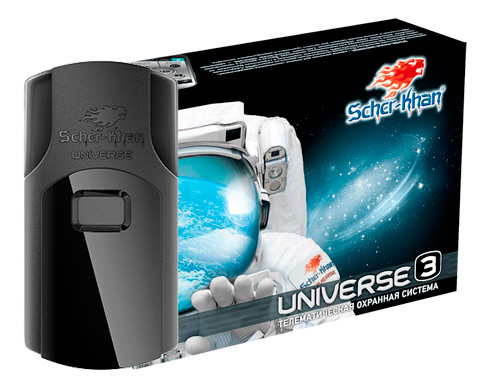

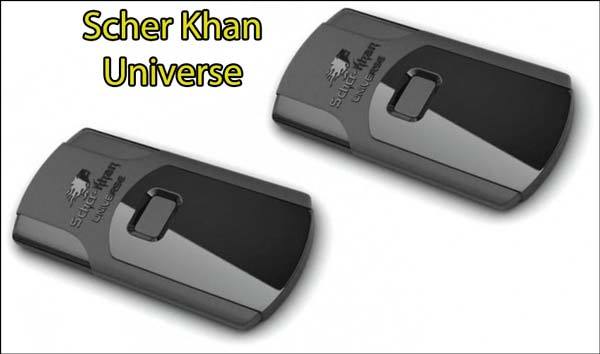

UNIVERSE

Особенности сигнализационной системы Scher-Khan UNIVERSE:

• Доступ к удаленному серверу производителя для получения полноценной технической поддержки.
• Дистанционное управление транспортным средством и получение нужной информации о системах автомобиля на расстоянии до полутора километров.
• Имеет интеграцию в российскую систему ГЛОНАСС.

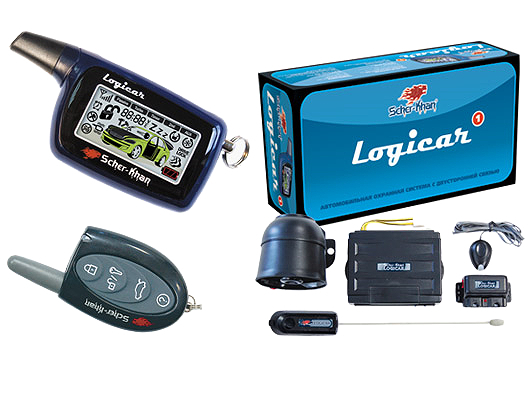

LOGICAR

Особенности модели Scher-Khan LOGICAR:

• Многофункциональный брелок с жидкокристаллическим экраном и защитой от перехвата сигнала.
• Наличие системы программирования запуска силового агрегата транспортного средства в определенное время.
• Дистанционное управление на расстоянии до полутора километров.

Система прекрасно работает в экстремальных температурных режимах и предназначена для автомобилей с дизельными и бензиновыми силовыми агрегатами.

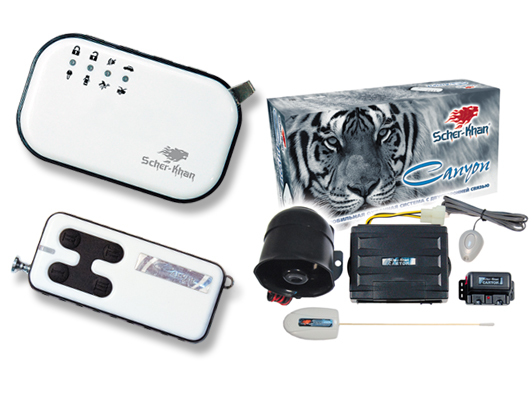

CANYON

Основные преимущества варианта Scher-Khan CANYON:

• Возможность визуального или звукового сопровождения поступающей информации.
• Удароустойчивый корпус.
• Защита от перехвата сигнала и функциональность на расстоянии до 1500 метров.

Кроме того, данный вариант позволяет индивидуально программировать доступ к центральному замку машины.

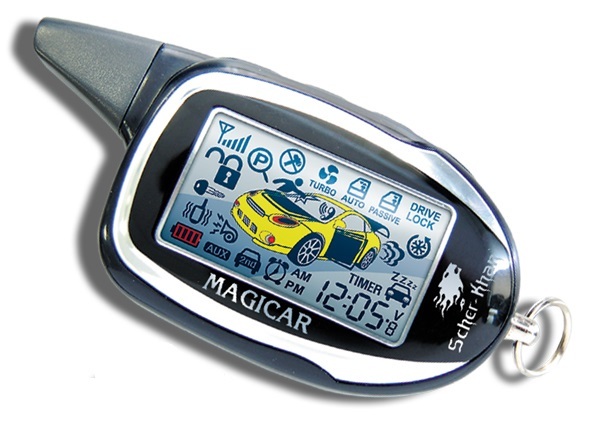

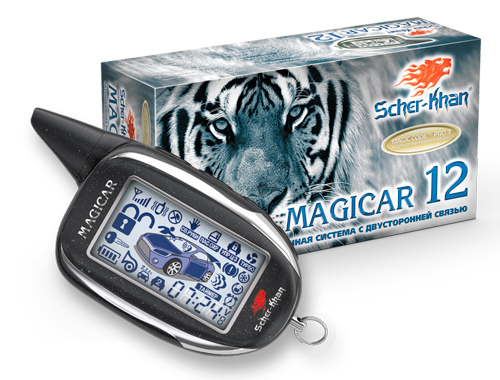

MAGICAR

Система Scher-Khan MAGICAR сегодня является одной из лучших на отечественном рынке по целому ряду характеристик. В своем сегменте данная модель дает сто очков вперед самым лучшим зарубежным аналогам.
Основные особенности модели Шерхан Магикар:

• Используется специально защищенный канал связи для обмена информацией и приказами с транспортным средством.
• Вся требуемая информация сразу же поступает на экран брелока системы.
• Есть возможность программирования запуска бензинового или дизельного силового агрегата в определенное время.
• Наличие специальных ударных датчиков, дающих дополнительную защиту – информация поступает владельцу еще до того, как автоугонщики попадают в салон автомобиля.
• Возможность управления не только двигателем авто, но и другим оборудованием. К примеру, климатической техникой и так далее.

Все эти особенности делают систему, которую в народе называют Шерхан 5, безусловным лидером среди автосигнализации на отечественном рынке.

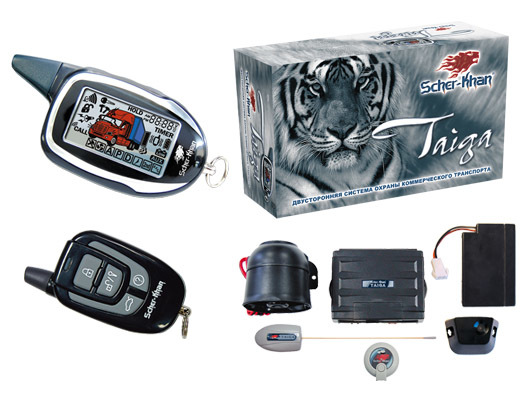

TAIGA

Плюсы, которые получает человек, использующий модель Scher-Khan TAIGA:

• Предназначена для использования в спецтранспорте – на автобусах, грузовиках и так далее.
• Позволяет защищать не только сам автомобиль, но и груз, который в нем находится.
• Рабочее расстояние – до двух километров.

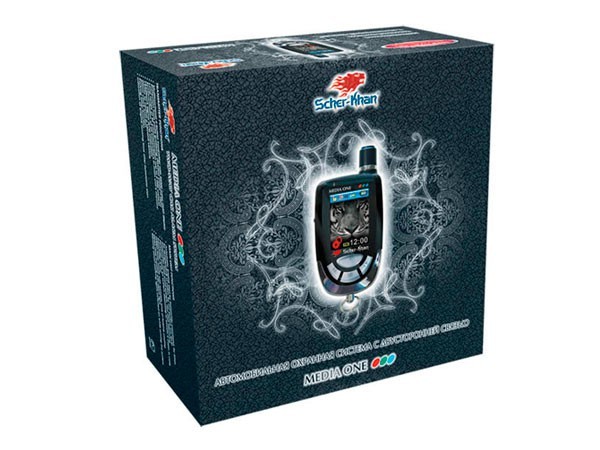

MEDIA ONE

Преимущества Scher-Khan MEDIA ONE:

• В комплект входит два типа зарядного устройства для аккумуляторов брелока. Один предусматривает подзарядку посредством сети, второй – через электрическую систему автомобиля.
• Возможность запускать двигатель авто.
• Вся информация подается на OLED-экран высокого качества.

Отзывы

Конечно, официальная информация – это хорошо. Но что думают реальные автолюбители по поводу продуктов этого производителя. Для этого достаточно ознакомиться с отзывами, размещенными на многочисленных интернет-форумах.
Большинство людей оценивают модели под брендом Шерхан, в целом, положительно. Хотя некоторые автолюбители и отмечают некоторые недостатки:

• Сложности с программированием самого брелока.
• Тихий звуковой сигнал.
• Не слишком доступная цена некоторых моделей.

С последним недостатком приходится мериться – за качество придется платить, а вот первые два достаточно просто исправить, если внимательно ознакомиться с видео обзором автосигнализации Шерхан.

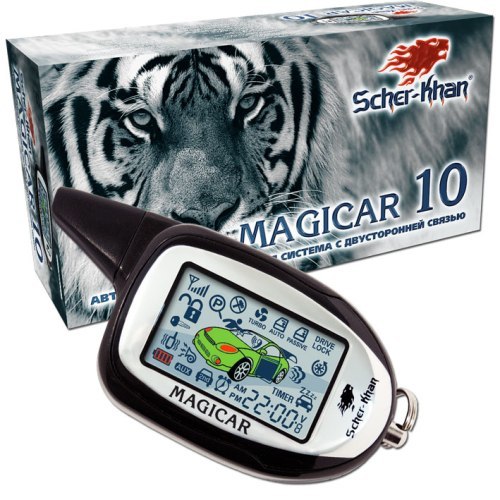

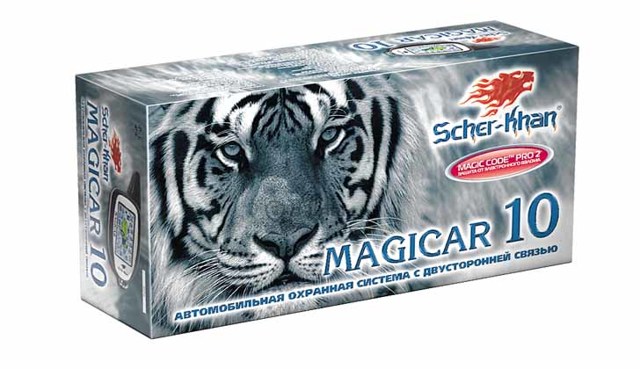

Всё об автосигнализации Scher-Khan Magicar 10

Главная страница » Сигнализации » Всё об автосигнализации Scher-Khan Magicar 10
Шерхан Магикар 10 представляет собой один из наиболее надежных средств для обеспечения защиты авто. Эта модель сигналки характеризуется наличием обратной связи и обширной функциональностью.
https://www.youtube.com/watch?v=zfZYFfuwvtw
Описание характеристик автосигнализации Sherhan Magicar 10:

• продолжительность звукового сигнала при активации сирены составляет 30 секунд, импульс подается непрерывно;
• длительность оптического сигнала также составляет тридцать секунд, только импульс подается прерывисто, частота составляет 1 Гц;
• продолжительность импульса, передающегося по брелку на расстоянии до двух километров, составляет четыре секунды, сигнал подается прерывисто с частотой 0,08 Гц;
• дальность работы пейджера при эксплуатации сигналки на открытой местности составит до двух километров, если нет помех;
• ресурс эксплуатации источника питания в основном коммуникаторе составляет примерно четыре месяца;
• срок службы батарейки в коммуникаторе без экрана варьируется в районе трех лет;
• передача пакетных данных выполняется на частоте 433,92 МГц;
• управление опциями сигналки Scher Khan Magicar может производиться с применением коммуникатора, CAN интерфейса либо по сигналам контроллеров.

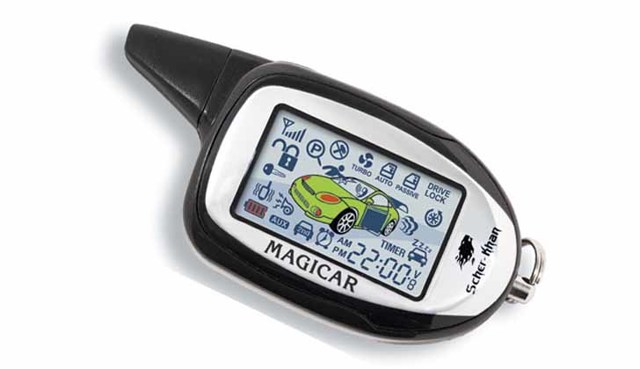

Свойства главного передатчика:

• на экране приемопередатчика выводится информация касательно состояния защиты;
• выполнение команд сигналки сопровождается мелодичным сигналом;
• вибрационный режим, при осуществлении команд звуки пейджера не воспроизводятся, работает только вибрация;
• на экране пейджера выводится информация касательно состояния батареи машины, это достигается благодаря мониторингу напряжения в электросети машины;
• также на экране пейджера выводится информация о состоянии элемента питания, благодаря этому потребитель сможет своевременно вычислить его разряд;
• брелок позволяет выводить температуру в салоне машины;
• питание главного брелка производится от источников питания стандарта ААА;
• в случае потери ключа потребитель может использовать индивидуальный пароль для доступа к авто;
• в главном коммуникаторе реализована защита от программирования сторонних пейджеров;
• активация защитного режима автоматически;
• можно настроить коммуникатор так, что предупреждения о срабатывании защитного режима будут отправляться только на пейджер, сирена срабатывать не будет.

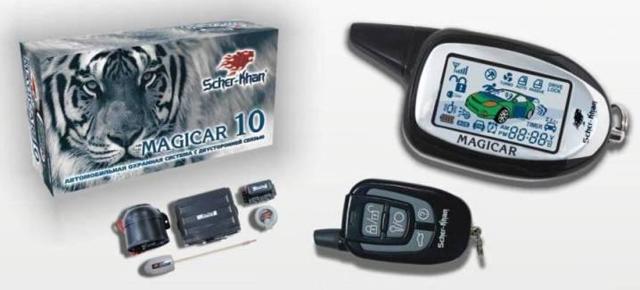

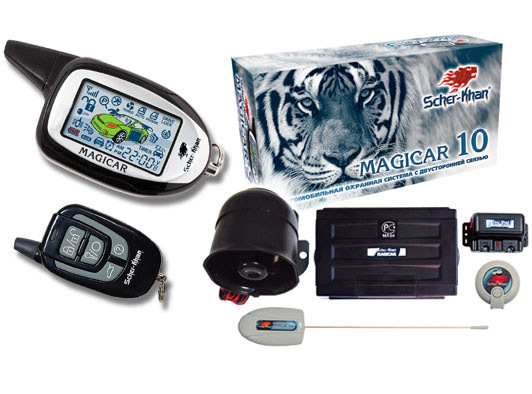

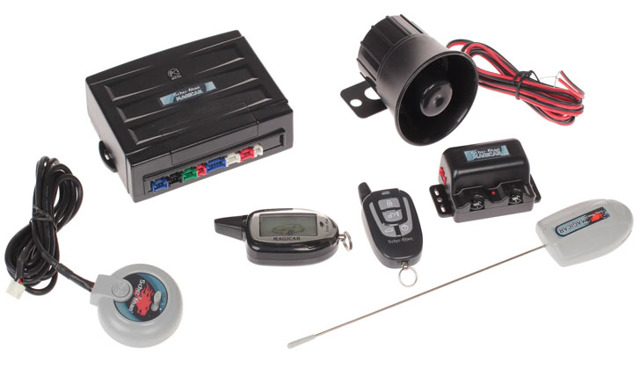

Комплектация

Комплект противоугонного комплекса Магикар 10 для авто:

Сервисное руководство, в котором изложены все нюансы монтажа, применения и обслуживания системы.

Микропроцессорный модуль, характеризующийся небольшими размерами.

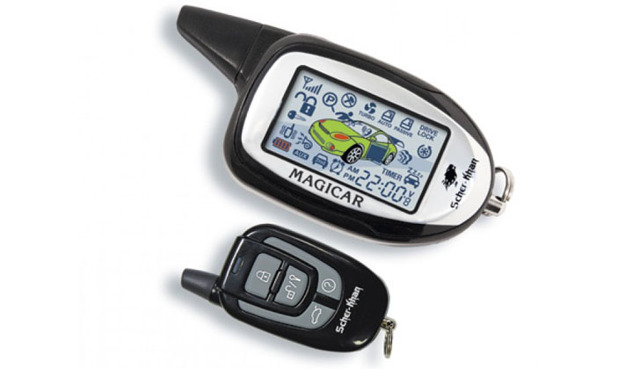

Главный коммуникатор, обладающий высоким радиусом действия и дисплеем на корпусе.

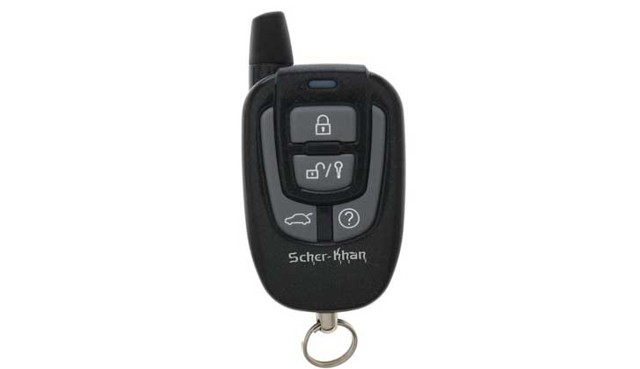

Запасной брелок. Его диапазон работы минимальный, экраном не оснащается.

Контроллер чувствительности, поставляется вместе с кабелем и разъемом для подключения.

Специальный контроллер для вызова автовладельца, также оборудуется проводом.

Приемопередатчик.

Температурный контроллер, необходим для реализации функции запуска ДВС по температуре.

Реле блокировки силового агрегата, оборудуется колодкой для подключения к комплексу.

Сирена.

Один концевой выключатель. используется для установки на капот либо дверь багажного отсека.

Комплект проводов и штекеров для подключения комплекса.

Наклейка для фиксации контроллера вызова владельца машины.

Наклейка для крепления приемопередатчика.

Если вы планируете установить концевики на двери, их придется купить дополнительно.

Возможности и особенности Магикар 10

Возможности и особенности, которыми обладает Шерхан Магикар 10:

Наличие CAN интерфейса. Это позволит произвести подключение охранного комплекса к бортовой сети машины с минимальным вмешательством в штатную электронику.

Режим работы Слейв. Позволяет управлять основными функциями охранного комплекса с помощью штатного коммуникатора машины. Для реализации этой опции устройство надо подключить к интерфейсу CAN.

Коммуникатор Шерхан Магикар 10 можно использовать для управления другими машинами. Это будет возможно только при условии, что на втором авто используется сигналка Магикар 10.

Одна из главных возможностей — синхронизация коммуникаторов. Благодаря этому владелец машины сможет своевременно получать любую информацию касательно защиты авто. Для этого используется основной пейджер, поскольку все данные выводятся на дисплей.

Наличие дополнительного контроллера тахометра.

Еще одна особенность заключается в возможности настройки комплекса на работу с машиной, оборудованной турбированным двигателем. Автовладелец может произвести настройку времени функционирования ДВС после деактивации зажигания. Временной интервал может составит от одной до трех минут, но этот параметр можно настроить автоматически (от 1 до 4 минут). Автоматическая работа основана на данных, получаемых с дополнительного контроллера тахометра на протяжении последних пяти минут.

Возможность активации режима защиты на авто с заведенным ДВС, для этого ключу необязательно находиться в замке. Возможно настроить работу функции защиты на пятнадцать, двадцать пять или сорок пять минут. Допускается настройка включения охраны на неограниченное время, эта опция называется Пит-стоп.

Наличие независимого выхода для подключения вспомогательных контроллеров. Для этого не придется отключать датчик чувствительности.

Опция энергосбережения батарейки в коммуникаторе. Ее наличие позволяет увеличить ресурс эксплуатации аккумулятора на 300%.

Отличительной чертой является наличие таймера в пейджере. Эта опция может использоваться для фиксации времени парковки машины на платной стоянке.

Опция блокировки клавиш на коммуникаторе. Дает возможность предотвратить произвольное нажатие клавиш. Если сработает тревожный режим, блокировка кнопок будет снята автоматически.

Опция будильника.

Об основных возможностях Магикар 10 рассказал канал КотоФото.

Плюсы и минусы

Достоинства:

Обратная связь. Удобная опция, позволяет в любое время произвести мониторинг состояния охранной системы, будучи на расстоянии от машины.

Надежная защита. Для шифровки сигналов используется динамический код, что позволяет эффективно зашифровать данные при передаче от коммуникатора на процессорный модуль и обратно.

Полезные опции, обеспечивающие удобное управление и настройку сигналкой.

Доступная стоимость. Приобрести эту модель можно по цене около четырех тысяч рублей. При большом функционале эта стоимость кажется низкой.

В соответствии с отзывами выделим следующие недостатки:

Низкий диапазон работы. Пользователи отмечают, что заявленных двух километров дальности в этой модели нет. На открытой местности при отсутствии помех максимальный радиус работы составит не более 1500 метров, а в условиях города этот показатель может быть снижен до 300 метров.

На брелке быстро западают кнопки, особенно, если устройство используется без чехла. Чтобы не допустить таких проблем, чехол рекомендуем установить сразу после монтажа системы.

Возможность взлома. Несмотря на заявления производителя о надежной шифровке сигнала профессиональный угонщик сможет быстро взломать систему. Сигнализация не может похвастаться высоким уровнем безопасности.

Как установить?

Ринат Фарукшин рассказал об особенностях монтажа и подключения охранного комплекса на примере ВАЗ 2107.
Инструкция по монтажу комплекса:

Микропроцессорный блок монтируется за панелью приборов или в другом недоступном для преступника месте. Допускается монтаж устройства в свободное пространство за вещевым ящиком или под центральной консолью, в районе автомагнитолы. Здесь все зависит от конструктивных особенностей машины. Фиксация устройства выполняется с помощью наклейки или пластиковых стяжек. Установку модуля нельзя производиться под капотом или рядом с электронными узлами, это может спровоцировать конфликт между устройствами.

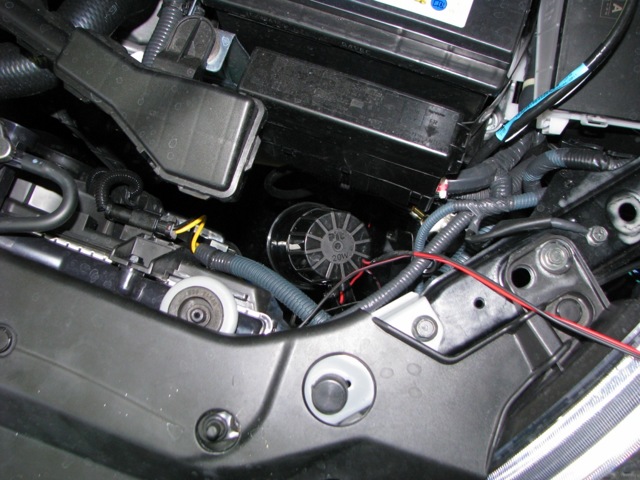

Под капотом авто устанавливаются сирена и температурный контроллер. Датчик монтируется в магистраль системы охлаждения, его контакты с разъемом выводятся наружу. Контроллер жестко фиксируется.

В салоне автомобиля устанавливаются остальные составляющие сигналки — датчик удара и приемопередатчик. Все девайсы должны быть надежно закреплены.

Выполните снятие облицовки замка зажигания и подключите к нему реле блокировки. На этом этапе надо найти 12-вольтный контакт, после чего выполняется его диагностика. Для проверки кабель реле блокировки фиксируется на дорожке, после чего производится активация зажигания, с помощью мультиметра выполняется диагностика цепи. Если напряжение присутствует, реле фиксируется на месте.

При установке дополнительных концевых переключателей надо убедиться в том, что для них предусмотрены технологические отверстия в дверях машины. Если они отсутствуют, то их придется просверлить. Если машина относительно новая и на нее распространяется гарантия, то перед установкой сигналки обратитесь к дилеру. Возможно, в результате сверления отверстий в дверях гарантия будет снята.

Укладка электроцепей должна осуществляться под пластиковой обивкой в салоне, для этого выполняется демонтаж облицовки. Электроцепи укладываются подальше от электронных узлов. Рекомендуем дополнительно обмотать провода изолентой, чтобы обеспечить их защиту.

Контроллер удара должен быть установлен так, чтобы при выполнении регулировки у автовладельца был свободный доступ к нему.

Инструкция по эксплуатации

Для правильного использования сигнализации Шерхан Магикар 10 следует ознакомиться с полным руководством пользователя.

Привязка брелка

В техническом мануале указано, что для управления сигналкой надо выполнить привязку коммуникатора. Для этого брелок надо включить, установить в него элемент питания и закрыть крышку.

Привязка пейджера:

При отключенном режиме защиты вставьте ключ в замок и проверните его в положение ON, чтобы включить зажигание. Нажмите любую клавишу на основной коммуникаторе и удерживайте ее в течение двух секунд. Световые приборы машины должны моргнуть один раз.

На протяжении пяти секунд кликните по другой кнопке пейджера. Световые приборы авто моргнут дважды, если для управления не применяется пароль. При использовании кода световая сигнализация мигнет два раза.

Спустя пять секунд диодный индикатор будет гореть без перерыва, это говорит о том, что процессорный блок готов к привязке остальных пейджеров.

На протяжении пяти минут кликните по первой кнопке основного коммуникатора.

Аналогичным образом выполняется привязка остальных пейджеров к управляющему модулю сигналки. После каждого последующего ввода световые приборы машины будут моргать соответствующее количество раз. Если прописан второй брелок, то морганий будет два, если третий, то три.

Чтобы покинуть режим привязки, не трогайте кнопки пейджера на протяжении четырех секунд после того, как было привязано последнее устройство.

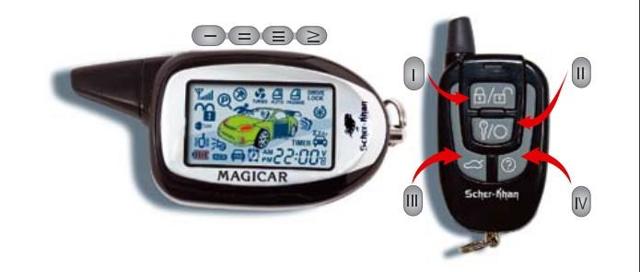

Обозначение кнопок и символов на брелке

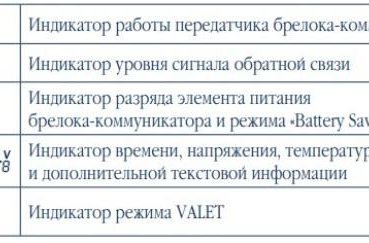

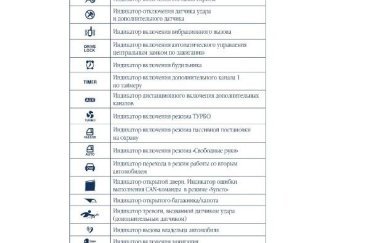

Таблица обозначения индикаторов

Обозначение значков на дисплее коммуникатора

Основные функции управления Шерхан Магикар 10

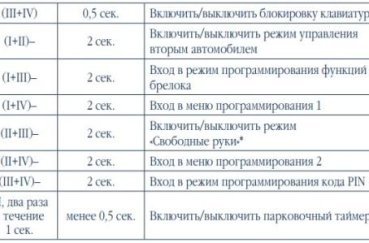

Таблица управления функциями сигналки

Как настроить чувствительность контроллеров?

Для регулировки параметра чувствительности контроллера удара на устройстве имеется два регулятора.
Первый элемент маркируется единицей и позволяет настроить чувствительность предупредительной зоны. Второй компонент маркируется цифрой 2 и необходим для настройки чувствительности тревожных зон.

Для снижения параметра регулятор надо прокрутить по часовой стрелке, а для увеличения — против.

Можно произвести настройку контроллера вызова автовладельца из салона. Для регулировки на корпусе устройства имеется специальный ступенчатый регулятор, который можно выставить в одной из трех положений. В самом крайнем положении чувствительность контроллера будет выставлена на минимум, а в самом крайнем — на максимум.

Есть ли автозапуск?

В этой модели сигналки опции автоматического пуска ДВС нет, производитель не предусмотрел ее. Но при необходимости практически в любой модели охранного комплекса можно реализовать эту опцию. Для этого потребуется установить дополнительный модуль запуска, произвести его настройку и привязку.

Скачать бесплатно инструкции в формате PDF

Смотреть и читать сервисные руководства для установки и настройки систем Шерхан в режиме онлайн можно по ссылкам:

Руководства на русском языке по эксплуатации и установке сигнализации

Инструкция по эксплуатации

Инструкция по установке

 Загрузка …

Видео «Особенности подключения CAN интерфейса при установке»

Канал 2012SHERKHAN рассказал о нюансах подключения охранного комплекса Шерхан Магикар 10 к CAN шине автомобиля и установке сигналки в целом.
У Вас остались вопросы? Специалисты и читатели сайта AvtoBEZ.com помогут вам, задать вопрос Была ли эта статья полезна?Оценить пользу статьи:Оцени автора (1

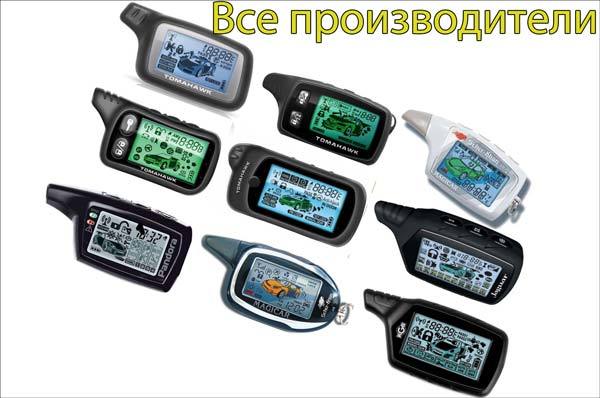

Совместимость брелков Шерхан: Magicar A 7 и 9, Логикар 3 5 6

Брелоки охранной системы не вечны, они очень часто теряются и ломаются. Не всегда удаётся заменить испорченный или утерянный пульт правления на оригинальный. При этом следует обратить особое внимание на совместимость брелков Шерхан.
Возможна полная взаимозаменяемость нового брелока со старым, с использования всех функций. Помимо этого, вероятна частичная совместимость пультов, при которой будут доступны определённые технологии противоугонного комплекса.

Содержание

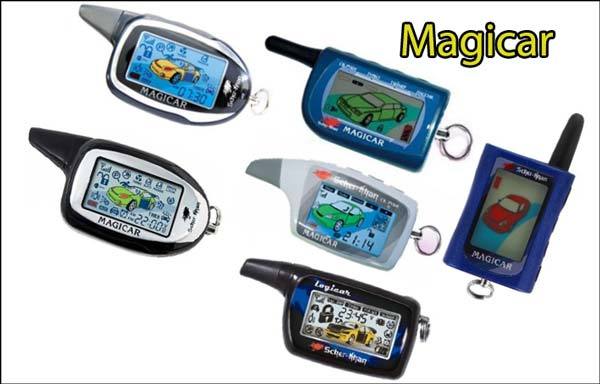

Взаимозаменяемость брелков Шерхан Магикар

Scher Khan Magicar ранних версий обладала несложной кодировкой, поэтому имеет хорошую совместимость. Учтите, что модели, в которых указаны арабские цифры не идут взамен сигналкам с римскими названиями. Причина в разной модуляции и кодированием управляющего сигнала.
Таблица взаимозаменяемости даёт пояснения для использования брелоков других моделей сигнализации:

Magicar
A
B
1
2
3
4
5
6 мини
6
7S
8S
9
10
11
12
13
14

А
З
Ц
Н

В
Ц
З
Н

1
Н
Н
З
Ц

2
Ц
З
Р

3
Н
Р
З
Р

4
Н
Н
Р
З
Р

5
Р
З
Ц
Ц

6 mini
Ц
З
З

6
Ц
З
З
Ц

7 S
Ц
З
Р

8 S
Р
З
Ц

9
Ц
З
Р

10
Р
З
Ц

11
Ц
З
Ц

12
Ц
З
Ц

13
Ц
З
Р

14
Р
З

Пояснения к таблице:

• з — брелок от завода;
• ц — подходят целиком;
• р — работают не все кнопки;
• н — не идёт;
• пустая ячейка — нет данных или несовместимы.

Аналоги для моделей Логикар

Брелоки от других сигнализаций Logicar могут полностью подходить (выполнение всех функций), частично (работают только некоторые кнопки) или не идти совсем. Более конкретно разобраться во взаимозаменяемости пультов противоугонной система вам поможет таблица, приведённая ниже:

Logicar
А
В
1
2
3i
4i
5i
6i
5iS
6iS

A
Z
C

B
C
Z
C

1
C
Z
C

2
C
Z
P

3 i
P
Z
P

4 i
P
Z
P

5 i
P
Z
C

6 i
C
Z
H

5 iS
H
Z
C

6 iS
C
Z

Расшифровка обозначений:

• z — заводской;
• c — целая совместимость;
• p — не всё работает;
• h — нет данных;
• пустая ячейка — не подходит.

Какой пульт подойдёт для сигнализации Мобикар

Не всегда удаются приобрести оригинальный брелок Mobicar взамен утерянного или сломанного. Перед покупкой внимательно изучите информацию о совместимости брелоков различных моделей охранной системы. В помощь предлагаем таблицу взаимозаменяемости дистанционных пультов управления:

Mobicar
A
B
1
2

А
П
И
Г
Г

В
И
П
Г
Г

1
Г
Г
П
Ч

2
Г
Г
Ч
П

Обозначения в таблице:

• п — от производителя;
• и — идеальная взаимозаменяемость;
• ч — частичная;
• г — глючит.

Чем заменить метки Scher Khan Universe

В моделях сигнализации Универсал пульты-метки не являются совместимыми на сто процентов. Подобрать совместимый брелок поможет таблица:

Шер-хан Универс
1
2
3

1
D
P
F

2
P
D
F

3
F
F
D

Расшифровка обозначений:

• D — да;
• P — полное замещение;
• F — не все функции поддерживает.

Пейджеры от других производителей

В настоящее время можно приобрести китайские аналоги брелоков Шерхан, Старлайн, Томагавк, Шериф, Пандора, Пантера. Информацию о совместимости этих устройств можно найти в интернете или же у водителей, которые ими уже пользовались. Но по возможности лучше всего приобрести оригинальный пульт и не испытывать судьбу.

Scher-Khan Magicar 10: описание, технические данные, инструкция

Scher Khan Magicar – это связь двух сторон и надежная защита. Данная марка сигнализаций гарантирует радиообмен на расстоянии до 2000 метров. А если учесть флагманы – то все 3000 метров.
Данное расстояние обеспечивает стабильность связи, что очень положительно отобразилось на отзывах о шерхан.  Этого добились с помощью новому кодированию сигнала, который меняется с каждым нажатием и этим защищает еще лучше.
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
Защита на всех уровнях, позволяет уберечь от электронного взлома до кражи ключей и т.п. это удобства для водителя, так как имеет много нестандартных функций.

Шерхан Магикар 10

Для охранной системы применены современные элементы, что упростило монтаж. Провода для соединения в несколько раз уменьшились в количестве, и это положительно отобразилось на установке в труднодоступных и незаметных местах. Что увеличивает защиту от угона. Данная модель была выпущена в 2009 году и ее популярность держится без изменений.
Высокая степень защиты, мощный «охранник», удобство пользования – это все в scher khan magicar 10.
Благодаря использованию техники последнего поколения радиоканал защищается от интеллектуального взлома.
Вызывной датчик оповестит водителя о необходимости подойти к авто, например, в случае, когда автомобиль закрыл проезд. Или какие другие причины. А новый брелок предоставит информацию и эргономику эксплуатации авто (как это все настроить указанно в инструкции).

Единственным минусом, ну или кому как, является отсутствие автозапуска полностью всей системы, но это компенсировалось двухсторонней связью.

Чем же хороша автосигнализация scherkhan magicar 10

В плане безопасности установлены новые технологии и учтены практически все нюансы при эксплуатации:

защищает от перехвата кодов;

есть еще один код для снятия с сигнализации автомобиля;

процессорный блочек с дальностью связи в 2000 м;

защита от записи инородного брелока;

на охрану можно поставить и в случае включенного двигателя;

«свободные руки» для автозапуска или выключения охранного режима;

наличие режима «паника».

Характеристики брелока управления

подвеска с дисплеем и четырьмя кнопками;

на экран выводит данные об авто;

синхронизация подвески шерхан с автомобилем и второй подвеской;

команды подтверждаются звуковым сопровождением;

вибро – режим;

показывает состояние батареи;

показывает состояние заряда аккумулятора;

отображает температуру салона;

питается от батарейки ААА.

В инструкции указанно такое функционирование блока процессора:

индивидуальный код при потере ключа;

защита от записи других брелоков;

автозапуск охранного режима;

охранный режим без использования автозапуска серены;

оповещение об опасности только на брелок, без сигнала сирены;

и прочее, что можно найти в инструкции.

Технические данные scher khan magicar 10 (по инструкции)

Звуковые сигналы

На сирену сигнал длится в приделах полуминуты и сигнализирует беспрерывно.  Аварийная сигнализация с использованием одного канала длиться 30 секунд, но порывисто.  Передача сигнала каналом до 0,8 км, оповещает 100 мсек, прерывисто, частота 0,35 Гц.

Управление

Управление осуществляется

• Брелоком (434 Мгц) при условии, что мощность не больше чем 10 мВт.
• Ключами.
• Датчиком, вызывающим водителя.
• Автозапуск от датчика.

Защита

Предохранитель (более медленного действия). Внутренние резисторы. Защита транзистора. Защита от высокого напряжения и помех. Защита от смены полярности заряда.
Самыми защищаемыми являются зоны:

Двери, капот, багажник, включенное зажигание. Во время срабатывания защиты происходит следующее: сигнал до полуминуты его отключить нельзя.

Ударный датчик: сигнал до полуминуты. Защита срабатывает таким же методом как указанно выше: сигнализирует до 30 секунд во время чего отключить ее нельзя.

Радиоканал для управления. Динамика кодирования команд, которые передаются.

Нюансы при монтаже

В комплекте есть адаптер, отвечающий за быстроту и корректность установки шерхан 10 на машину, на которых есть шины Can Bus. Устройство получает

информацию со Can – шин и упорядочивает данные для подключения самой системы.
Нужно строго действовать, при монтировании, инструкции, так как можно сделать много ошибок, которые приведут к аннулированию всей работы. Всего лишь нехватка одного замыкания и все нужно просматривать заново.

Ознакомившись с отзывами можно смело сказать, что комментарии как положительные, так и отрицаемые. При выборе нужно отталкиваться от своих предпочтение. А в общем сигнализация шерхан очень даже не плохая. А установка радует своей скрытностью и простотой.

Инструкция

Скачать:
Инструкция по эксплуатации Scher Khan Magicar 10

Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер! Абсолютно легальная новинка – Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности

Сигнализация Scher-Khan Magicar 10 с автозапуском двигателя

Охранная сигнализация Scher-Khan Magicar 10 оснащена 2-сторонним каналом связи, но напрямую не поддерживает функции автоматического запуска. В конструкции комплекса применен адаптер, позволяющий интегрировать изделие в цифровые шины автомобилей. Подобная схема монтажа увеличивает противоугонные характеристики оборудования.

Технические характеристики

Технические параметры автосигнализации Шерхан Магикар 10:

• частотный диапазон канала управления — 433,92 МГц;
• мощность передатчиков комплекса — не выше 10 мВт;
• потребляемый ток — до 40 мА;
• масса центрального блока — 190 г;
• напряжение в цепи питания — до 18 В.

Комплектация

В набор охранного комплекса включены детали:

• головной процессорный блок Магикар 10;
• комплект пультов управления;
• сенсоры удара и вызова из автомобиля;
• антенный модуль;
• сенсор температуры;
• реле блокировки пуска двигателя;
• сирена с кронштейном;
• концевой переключатель;
• набор жгутов с индивидуальными штекерами;
• комплект наклеек;
• документация по монтажу и настройке.

Функции

Функции, поддерживаемые сигнализацией Magicar 10:

• управление штатными устройствами автомобиля по CAN-шине;
• поддержка режима Slave;
• отключение охраны путем ввода персонального кода;
• 2-этапное снятие защиты;
• поддержка режима охраны с работающим мотором;
• бесшумный режим защиты;
• режим управления комплексом «свободные руки»;
• управление замками дверей путем поворота ключа в замке зажигания;
• турботаймер с корректируемым временем работы мотора;
• автоматическое восстановление охраны при случайном отключении;
• информирование о работающем внешнем освещении.

Преимущества и недостатки

Преимущества охранного комплекса:

• низкая стоимость;
• простая настройка;
• совместимость с цифровыми шинами;
• отображение на дисплее температуры в салоне и напряжения в бортовой сети.

Недостатки системы Scher-Khan 10, отмеченные владельцами в отзывах:

• быстрый разряд элементов питания в коммуникаторе;
• не предусмотрен автоматический пуск;
• отмечены случаи конфликта со штатным иммобилайзером;
• слабая защита канала управления от взлома.

Инструкция по установке

Приложенная к автосигнализации Scher-Khan Magicar 10 инструкция содержит ряд рекомендаций по монтажу компонентов:

Головной блок имеет класс защиты от жидкостей IP40, поэтому узел располагается в салоне машины. Рекомендуется устанавливать узел разъемами вниз, что снижает вероятность попадания конденсата на контактирующие поверхности.

Антенный модуль располагается вертикально ближе к верхней кромке лобового стекла или на неподвижных боковых стеклах. Если узел монтируется под панелью приборов, то снижается дальность работы пультов управления.

Разместить на ветровом стекле корпус сенсора вызова владельца, обеспечить доступ к регулятору чувствительности и кнопке, которая применяется при записи кодов пультов.

Сирена монтируется в моторном отсеке, точка установки находится на удалении от горячих или подвижных элементов конструкции. Дополнительно следует предусмотреть защиту компонента от потоков воды, образующихся при движении или мойке автомобиля.

На части машин требуется установить концевые переключатели под крышки моторного отсека и багажника. При монтаже требуется обеспечить надежный контакт с кузовом, а затем отрегулировать корректное положение подвижных элементов.

Разместить в салоне сенсор фиксации удара, который регулируется после ввода сигнализации в эксплуатацию. Дополнительные датчики располагаются в машине в соответствии с рекомендациями изготовителя.

Соединить компоненты штатными жгутами, которые дополнительно подключаются к электрическим цепям автомобиля (схемы коммутации приведены в инструкции по установке). В конструкции головного блока предусмотрен специальный штекер, предназначенный для подсоединения к штатной цифровой шине машины.

Инструкция по эксплуатации

Инструкция по эксплуатации включает разделы, посвященные описанию основных характеристик и функций сигнализации и пультов управления.
Пользователь узнает из документации особенности включения основных и дополнительных режимов охраны, а также ознакомится с алгоритмами аварийного отключения охраны и программирования брелоков.
Отдельной краткой памятки для «чайников» в наборе не предусмотрено, неопытным владельцам рекомендуется самостоятельно написать шпаргалку с описанием основных операций.

Привязка брелка

В руководстве по эксплуатации описан алгоритм записи кодов пультов:

Повернуть ключ в замке до позиции «включено», а затем утопить кнопку, расположенную на сенсоре вызова. После подачи вспышки внешней светотехникой кнопка отпускается.

У водителя имеется в распоряжении 5 секунд для повторного нажатия на клавишу. Если запрограммирован алгоритм записи путем ввода секретного пароля, то светотехника мигнет 1 раз. Если пароль не задан, то сигнализация сработает 2 раза. Цифры кода вводятся нажатиями на кнопку на датчике вызова, подтверждением корректности регистров является мигание светодиода на сенсоре синим цветом. На каждый шаг отводится по 4 секунды, корректное завершение процедуры подтверждается двойной вспышкой ламп.

Код пульта вводится путем короткого нажатия на кнопку с цифрой I. Ранее запрограммированные устройства автоматически удаляются из памяти. Процедуру программирования необходимо проводить перед началом применения сигнализации, поскольку коды не внесены в память центрального блока.

Обозначение кнопок и символов на брелке

На корпусе коммуникатора расположены 4 клавиши, обозначенные римскими цифрами в диапазоне I-IV. В документации перечислены возможные варианты использования кнопок.
Пульт поддерживает короткие или длительные нажатия (0,5 и 2 секунды, соответственно), а также комплексные воздействия (с различной продолжительностью).
В конструкции пульта применен зуммер, который предупреждает владельца о выполнении команды.
На жидкокристаллическом табло расположены следующие индикаторы:

• рабочего состояния пульта;
• качества сигнала обратной связи;
• состояния элемента питания;
• часов, температуры и напряжения (с дополнительными полями для отображения единиц измерения);
• сервисного режима;
• состояния режима охраны;
• работы сирены;
• чувствительности сенсора удара;
• активности вибрационного информатора;
• автоматического управления замками;
• будильника;
• работы дополнительных каналов;
• вызова владельца;
• состояния защитных зон и работы внешней световой сигнализации.

Как настроить чувствительность контроллеров

Комплекс Sherhan 10 комплектуется пьезоэлектрическим датчиком удара с раздельной регулировкой зон чувствительности (при помощи поворотных корректоров). При установке регуляторов следует учитывать, что порог предупредительной зоны должен быть ниже чувствительности основной зоны. Проверка корректности настройки производится опытным путем (легкими ударами по кузову или стеклам).

Сенсор вызова владельца оборудован 3-позиционным потенциометром. Владелец машины выставляет желаемое положение регулятора, а затем проверяет работоспособность устройства. Для снижения риска ложных сигналов и одновременного повышения чувствительности требуется монтировать датчик на лобовое стекло, корпус устройства не должен касаться пластиковых обшивок салона.

Как включить автозапуск

Автомобильная сигнализация Маджикар 10 не поддерживает автозапуск. Допускается установка дополнительного блока, который будет управляться сигналами по дополнительному каналу. Водитель подает команду, которая запускает процессорный блок внешнего устройства. Регулировка параметров работы силового агрегата производится путем программирования внешнего модуля.

Возможные неисправности и их устранение

Возможные неисправности охранного оборудования:

Неработоспособность части компонентов, вызванная коротким замыканием. Ремонт заключается в замене предохранителя и восстановлении изоляции на поврежденных участках.

Залипание кнопок на коммуникаторе, возникающее из-за попадания грязи и естественного износа механизмов и резиновых площадок. Для восстановления работоспособности производится очистка контактов и механизмов. При необратимых повреждениях требуется замена пульта.

Повреждение электронных компонентов пульта из-за удара или попадания воды. Устройство рекомендуется ремонтировать в условиях специализированного сервиса или сразу заменить новым.

Распространенным дефектом является окисление контактов, расположенных на капотах и электронных блоках. Слой окислов создает дополнительное сопротивление и ухудшает передачу сигналов.
Неисправность возникает в результате попадания солевых реагентов, применяемых для обработки дорожного покрытия в зимнее время.
Рекомендуется обратиться в сервисный цент для замены негодных компонентов и диагностики охранного комплекса.
