Описание и нюансы замены датчиков (скорости и других) на ваз 21214 – нивах

Итак, уважаемые посетители, сегодня мы вам расскажем про основные датчики на ВАЗ.

Поскольку принцип работы инжекторных двигателей у линейки авто ВАЗа один, то в принципе мы свели воедино мануал по датчикам, которые устанавливаются на инжекторные ВАЗы заводом изготовителем, подготовили краткое описание принципов работы и назначения каждого из нижеприведенных датчиков.

Ведь по сути сам принцип работы инжекторного двигателя это взаимосвязанная работа «мозгов» (ЭБУ) и различного рода датчиков, между ними идет постоянный обмен информацией и в зависимости от совокупности тех или иных показателей датчиков контроллер готовит смесь и обеспечивает устойчивую и правильную работу двигателя.

Итак начнем с датчика положения коленчатого вала ДПКВ. (на фото выше)

Без этого крайне важного датчика и в случае его неисправности автомобиль просто не заведется.

ДПКВ формирует сигналы на ЭБУ при помощи специального зубчатого диска, на котором при внимательном рассмотрении, можно увидеть как бы «недостающий» зуб, этот диск установлен непосредственно на коленвале. ДПКВ на ВАЗах расположен на крышке масляного насоса.

Датчик достаточно надежен и его выход из строя редкость. Но тем не менее если он выйдет из строя у вас будут проблемы. Рекомендуем возить его с собой в бардачке на всякий случай.

Поехали дальше. Еще один немаловажный датчик – Датчик положения дроссельной заслонки ДПДЗ.

Этот датчик работает в связке с регулятором холостого ходя, и определяет насколько открыта дроссельная заслонка. Если данный датчик начинает глючить или вообще выходит из строя, то устойчивого холостого хода нам не видать и обороты двигателя будут жить своей жизнью. Так же могут ощущаться провалы, двигатель будет тянуть рывками, в общем мало приятного.

Теперь нашему взору представлен датчик фаз, или Датчик положения распределительного вала ДПРВ.

Он определяет положение распредвала. Не применялся на 8 клапанных моторах ранних инжекторных ВАЗов.Участвует в формировании фазированного вспрыска, то есть работает в нужный момент нужная форсунка конкретного цилиндра.

Если датчик неисправен, то система работает словно его нет, и подача топлива происходит в попарно-параллельном режиме, что приводит к перерасходу бензина со всеми вытекающими.

То есть ездить можно, но не нужно, лучше заменить неисправный датчик.

Теперь рассмотрим Датчик Детонации ДД.

Он устанавливается непосредственно на блоке двигателя между третьим и вторым цилиндром. Бывает двух типов – резонансный и широкополосный. Эти два типа датчиков не взаимозаменяемы.

Соответствует своему наименованию целиком и полностью, следит за детонацией двигателя и в зависимости от наличия и силы детонации помогает «мозгам» корректировать УОЗ (угол опережения зажигания).

В случае выхода датчика из строя двигатель будет тупить и возрастет расход бензина.

Теперь перейдем ко всем нам хорошо знакомому датчику, который и в карбюраторных авто играл немаловажную роль – это датчик температуры охлаждающей жидкости ДТОЖ.

Контролирует температуру ОЖ, передает информацию об этом в ЭБУ, и тот, помимо включения-выключения вентилятора радиатора использует ее еще для массы нужд, начиная от работы клапана адсорбера и заканчивая регулировкой оборотов на холодном двигателе

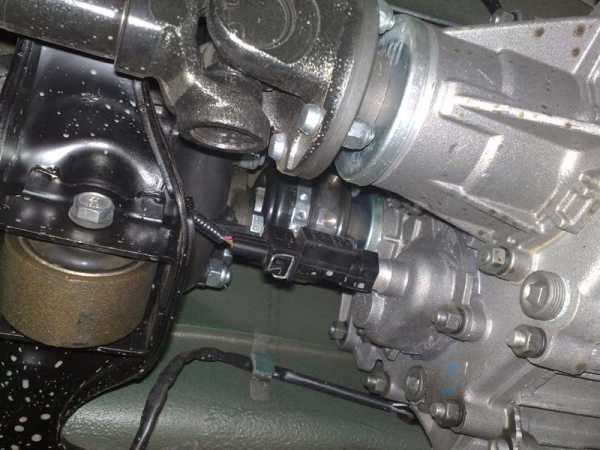

Теперь следующий датчик – Датчик скорости.

Формирует импульсы в зависимости от скорости автомобиля, устанавливается на КПП, на всех инжекторных ВАЗах используются исключительно шести импульсные ДС. Помимо показаний спидометра и одометра влияет так же на смесеобразование, так что не пренебрегайте его исправностью.

Следующий в нашем мануале датчик – это датчик массового расхода воздуха ДМРВ.

Датчик играет весомую роль в работе двигателя, так что очень часто симптомами его неверной работы является плавающий холостой ход, неровная работа двигателя на малых оборотах, ухудшение тяги, в общем мало приятного.

Расположен сразу после воздушного фильтра и контролирует количество воздуха забираемое извне. Достаточно дорогостоящий датчик.

О том как проверить его работоспособность и попробовать восстановить его в случае неисправности читайте в этой статье.

Лямбда зонд или датчик концентрации кислорода

определяет количество кислорода в выхлопных газах, принимает активное участие в смесеобразовании двигателя.

На евро-2 установлена 1 лямбда, на евро-3 уже две, но вторая не участвует в смесеобразовании а просто исполняет контролирующую функцию.

При пробеге 80-100 тысяч километров вполне может выйти из строя или засориться и давать неверные показания, соответственно гарантировано ухудшение динамики двигателя и перерасход топлива.

Ну и на закуску один из самых капризных датчиков – Регулятор холостого хода (РХХ)

данный датчик отвечает за стабильный холостой ход. Пропускает воздух в двигатель на холостых оборотах в обход ДПДЗ.

Именно от него в первую очередь зависит стабильный ХХ на нужных оборотах, очень часто выходит из строя, так же очень большой процент брака среди новых датчиков.

Ну вот вкратце и все, надеемся что краткий ликбез по датчикам, применяемым на инжекторных ВАЗах помог вам составить для себя картину работы инжекторного двигателя.

Электронная система управления двигателем (ЭСУД)



Двигатель автомобиля с инжекторным двигателем оборудован микропроцессорной системой управления двигателем (МСУД).

Схема расположения элементов систем питания и управления двигателя

Расположение элементов систем питания и управления двигателя

Двигатель ВАЗ-21214 оснащен системой распределенного впрыска топлива (на каждый цилиндр отдельная форсунка) с электронным управлением.

При обслуживании и ремонте системы управления двигателем всегда отключайте зажигание. При проведении сварочных работ отсоединяйте контроллер от жгута проводов. Контроллер содержит электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам. Перед сушкой автомобиля в сушильной камере (после покраски) снимите контроллер. На работающем двигателе не отсоединяйте и не поправляйте электрические разъемы (в том числе клеммы аккумулятора). Не запускайте двигатель, если клеммы аккумулятора и «массы» на двигателе и кузове незатянуты или загрязнены.

Контроллер системы впрыска (блок управления, ЭБУ) представляет собой миникомпьютер специального назначения. Он содержит три вида памяти – оперативное запоминающее устройство (ОЗУ), программируемое постоянное запоминающее устройство (ППЗУ) и электрически программируемое запоминающее устройство (ЭПЗУ).

ОЗУ используется компьютером для хранения текущей информации о работе двигателя и ее обработки. Также в ОЗУ записываются коды возникающих неисправностей. Эта память энергозависима, т.е. при отключении питания ее содержимое стирается.

ППЗУ содержит собственно программу (алгоритм) работы компьютера и калибровочные данные (настройки). Таким образом, ППЗУ определяет важнейшие параметры работы двигателя: характер кривых момента и мощности, расход топлива, и т.п. ППЗУ энергонезависима, т.е.

ее содержимое не изменяется при отключении питания. ППЗУ устанавливается в разъем на плате контроллера и может быть заменено отдельно (при выходе из строя контроллера исправное ППЗУ можно переставить на новый контроллер). В ЭПЗУ записываются коды иммобилайзера при «обучении» ключей (см.

сервисную книжку автомобиля). Эта память также энергонезависима. Контроллер расположен в салоне, на боковой панели в зоне ног водителя.

Датчики системы впрыска выдают контроллеру информацию о параметрах работы двигателя (кроме датчика скорости автомобиля), на основании которых он рассчитывает момент, длительность и порядок открытия форсунок, момент и порядок искрообразования.

При выходе из строя отдельных датчиков контроллер переходит на обходные алгоритмы работы; при этом могут ухудшиться некоторые параметры двигателя (мощность, приемистость, экономичность), но движение с такими неисправностями возможно. Единственным исключением является датчик положения коленчатого вала, при его неисправности двигатель работать не может.

Также двигатель не будет работать при одновременном выходе из строя нескольких датчиков. Датчики неремонтопригодны, при выходе из строя их заменяют.

Датчик положения коленчатого вала установлен в отверстии кронштейна крышки привода распределительного вала. Он выдает контроллеру информацию об угловом положении и частоте вращения коленчатого вала. (замена)

Установка приборной панели ВАЗ 2110 на Ниву 4х4 (ВАЗ 2121, 2131)

 15 апрель 2016  LadaOnline    82 435

Нива 4х4 выпускается более 39 лет и за это время интерьер отечественного внедорожника практически не изменился. Однако, сделать салон автомобиля более комфортным можно при помощи различных доработок. Например, установить на Ниву более современный щиток приборов от ВАЗ 2110.

Потребуется: панель приборов VDO с каталожным номером 21150-3801010, накладка комбинации приборов (артикул: 21214-5325124-00), датчик скорости, для карбюраторной Нивы нужен еще датчик уровня бензина от инжекторной, клеммы «мама» не менее 8 шт, провод 0,75 около 10 м.

https://www.youtube.com/watch?v=Ghzz6V5Ht3k

комбинация приборов 21150-3801010порядок нумерации контактов панели приборов ВАЗ 2115накладка комбинации приборов Нива 21214

Снимаем старую приборную панель. Белая и красная колодки нового щитка приборов имеют другую распиновку (см. схема панели Нивы), поэтому главная задача переподключить провода в нужном порядке.

постоянный плюс приборной панели ВАЗ 2110 на Ниву 4х4 (ВАЗ 2121, 2131)подключение приборной панели ВАЗ 2110 на Ниву 4х4 (ВАЗ 2121, 2131)подключение приборной панели ВАЗ 2110 на Ниву 4х4 (ВАЗ 2121, 2131)

Для быстроты подключения можете воспользоваться этими таблицами (нумерация указана на фото выше):

Номер белой колодкиСтарая панельНовая панельЦвет

1
Пусто
Корпус (масса)
Черный (дополнительно)

2
Контрольная лампа дальнего света
Низковольтный вход тахометра
Коричнево-красный

3
Контрольная лампа габаритов
Высоковольтный вход тахометра
Коричневый

4
К клемме “15” замка зажигания
К клемме “30” замка зажигания
дополнительный от кл.”30″

5
К выключателю аварийки
К датчику указателя ТОЖ
зеленый

6
К выводу “D” генератора
Контрольная лампа габаритного света
желтый

7
Пусто
Подсос (карб. модели)
Серый

8
Контрольная лампа ПТФ
Лампа “Сheck Еngine”
черно-белый

9
Контрольная лампа обогрева стекла
К клемме 15 замка зажигания
голубой

10
Лампа “Сheck Еngine”
К клемме 15 замка зажигания
Оранжевый

11
К датчику уровня топлива
К “ВК” стояночного тормоза
розово-черный

12
Лампа “Сheck Еngine”
К выводу “D” генератора
коричнево-белый

13
К датчику указателя ТОЖ
К датчику давления масла
серо-голубой

Номер красной колодкиСтарая панельНовая панельЦвет

1
Пусто
К датчику температуры воздуха
Дополнительный

2
К клемме “15” замка зажигания
К клемме “15” замка зажигания
Оставить

3
Низковольтный вход тахометра
Корпус (Масса)
Черный

4
К регулятору освещения приборов
К регулятору освещения приборов
Оставить

5
Высоковольтный вход тахометра
К правым указателям поворотов
Голубой (Дополнительный)

6
Корпус (масса)
К левым указателям поворотов
Голубой-черный (Дополнительный)

7
К клемме “50” замка заж. (стартер)
К датчику уровня тормозной жидкости
Розовый

8
К выключателю стояночного тормоза
К маршрутному компьютеру

9
Пусто
К выходу датчика скорости
Дополнительный

10
К лампе резерва топлива
К датчику уровня топлива
Розово-красный

11
К датчику блокировки дифференциала
К дальнему свету
Зелено-черный

12
К датчику давления масла
К выкл. аварийной сигнализации

13
К датчику уровня тормозной жидкости
К клемме “50” замка зажигания (стартер)
Красно-синий

В зависимости от года выпуска Нивы цвет проводов может меняться, поэтому по возможности пользуйтесь мультиметром. Также Вам может пригодиться визуальная схема подключения нового щитка приборов:

Блокировка дифференциала была подключена к лампе подсоса. Для ламп поворотников следует проложить дополнительные провода от кнопки аварийки. Остаются не задействованы провода подогрева заднего стекла (зелено-красный), задних противотуманок (оранжево-черный) и поворотников (голубо-белый).

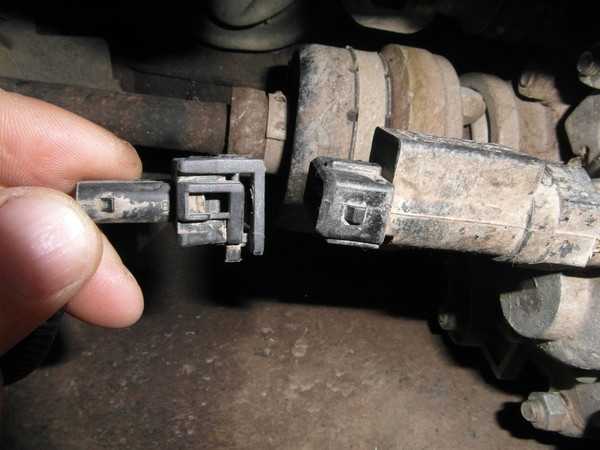

Устанавливаем и подключаем датчик скорости (распиновка датчика есть на его штекере). Плюсовой провод от датчика скорости подцепляем на верхний левый блок предохранителей, минус берем со шпильки, которая держит панель. А сигнальный провод выводим к щитку приборов.

подключение плюса от датчика скорости Нива 4х4установка датчика скорости Нива 4х4

Стоит отметить, что после установки комбинации приборов от ВАЗ 2110 VDO с двумя окнами мы не только получаем более современный интерьер внедорожника, но и возможность выводить на панель температуру наружного воздуха, часы и вольтметр.

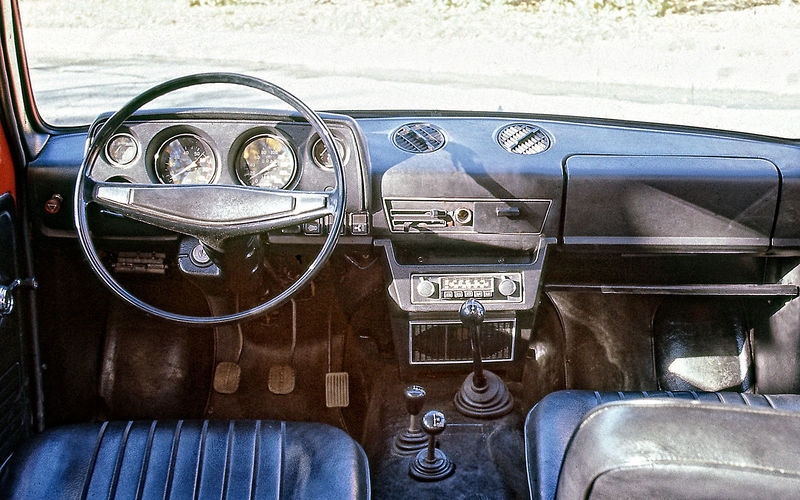

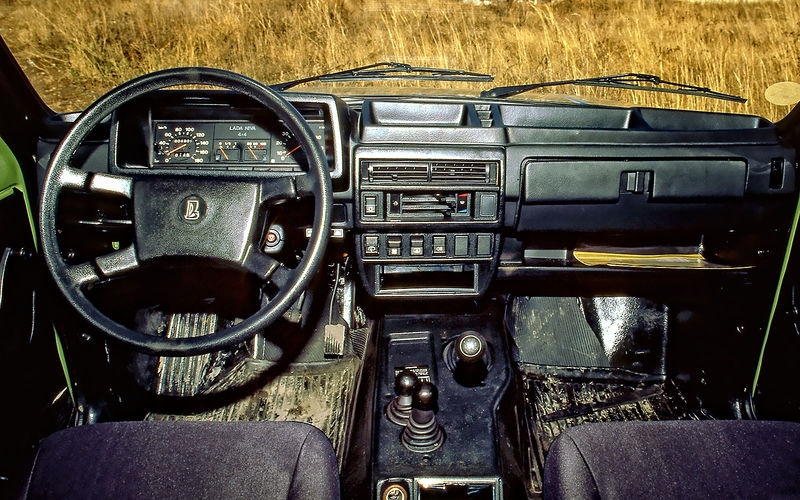

старая панель приборов Нивы 2121новая панель приборов Нивы 2121 от ВАЗ 2110новая панель приборов Нивы 2121 от ВАЗ 2110

Кстати, а вы знаете, как сделать тюнинг панели ВАЗ 2110? Например, установить накладку, колодцы или затонировать!

Ключевые слова: панель приборов нива | торпедо нива

00Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

Как снять панель приборов на Ниве 4х4 (ВАЗ 2121, ВАЗ 2131)

Причины, почему не горит подсветка панели приборов Нивы (ВАЗ 2121, 2131)

Описание панели приборов Нивы (ВАЗ 2121, 2131)

Как работает датчик холостого хода на Нива 21214 инжектор?

Регулятор, датчик холостого хода Нива-21214 инжектор отвечает за холодный пуск двигателя и его работу на малых оборотах при выключенной передаче. Раньше на карбюраторах эти функции выполняли 2 узла: воздушная заслонка с мембраной холодного запуска и электрический клапан с жиклером холостого хода.

В какой-то степени диагностировать неисправности было проще, чем после появления электронной системы управления подачей горючего. Тем не менее в ней при желании тоже можно разобраться, чтобы обнаруживать неполадки регулятора и самостоятельно их устранять.

Расположение элемента и принцип работы

В действительности термин «датчик» не слишком подходит к названию данного элемента, поскольку он не измеряет никаких параметров. Правильнее называть устройство регулятор холостого хода ВАЗ-21214.

Это небольшой блок со встроенным внутри шаговым двигателем, к которому присоединен выдвигающийся шток.

На конце штока установлен подпружиненный клапан в виде конуса, чья задача — перекрывать сечение канала, где движется воздух.

Как и в карбюраторах, работу двигателя с инжектором на холостом ходу обеспечивает отдельная система, где главную роль играет регулятор, управляемый контроллером. В блоке управления подачей воздуха устроен специальный канал, идущий в обход дроссельной заслонки.

То есть силовой агрегат Нивы работает на холостом ходу при полностью закрытой заслонке, при этом воздух поступает в инжектор через байпас.

Здесь и стоит датчик холостого хода ВАЗ-21214, его задача — увеличивать или уменьшать проходящий через байпас воздушный поток по команде контроллера.

Для пуска холодного двигателя всегда необходимо подавать в цилиндры обогащенную смесь, а по мере прогрева постепенно обеднять ее до нормы. Раньше вопрос решался перекрыванием первичной камеры с помощью заслонки, отчего в коллекторе возникало разрежение и мотор втягивал большее количество горючего.

Сейчас топливо подается в цилиндры методом впрыскивания, поэтому при запуске двигателя алгоритм работы топливной системы другой, хотя принцип используется тот же:

При включении зажигания водителем срабатывает бензонасос, поднимающий давление в топливном тракте. Одновременно включается в работу контроллер и снимает показания со всех датчиков, отвечающих за функционирование силового агрегата.

Ориентируясь на показания датчика температуры, массового расхода воздуха и положения дроссельной заслонки, контроллер понимает, что мотор холодный и для запуска нужно приготовить обогащенную смесь.

После включения стартера контроллер дает команду регулятору холостого хода перекрыть большую часть канала, чтобы топливовоздушная смесь была максимально обогащенной (много бензина и мало воздуха). После чего производит впрыск горючего в цилиндры, подавая искру на свечи.

Двигатель запускается, процессор тут же выводит его на режим 1000-1200 оборотов в минуту для прогрева, ориентируясь по датчику массового расхода воздуха и положению коленвала. При этом регулятор холостого хода приоткрывает проход для воздуха в канале.

По мере прогрева мотора его температура повышается, что и «видит» контроллер с помощью датчика температуры. Он дает команду регулятору открыть большее сечение для воздуха, а сам подает в цилиндры меньше топлива. Таким образом, смесь постепенно обедняется, обороты двигателя на холостом ходу снижаются до отметки 850 об./мин.

Вот почему так важно не трогать педаль акселератора во время пуска и прогрева силового агрегата.

Открывая дроссельную заслонку на холодном двигателе, вы сбиваете с толку контроллер, который тут же стремится уменьшить поток воздуха в коллектор, закрывая посредством регулятора канал холостого хода. Мотор работает нестабильно, пока вы не отпустите педаль.

Дополнительная функция регулятора

Дополнительная функция рассматриваемого устройства заключается в перекрывании воздушного потока в режиме принудительного холостого хода. Этот режим активируется при соблюдении 3 условий:

• автомобиль движется накатом;
• включена какая-либо передача;
• обороты двигателя выше отметки 1800 об./мин.

В таких условиях подавать топливовоздушную смесь в цилиндры нецелесообразно, поскольку машина движется по инерции. Так горючее будет расходоваться впустую.

Поэтому, ориентируясь по датчикам заслонки и скорости, контроллер прекращает подачу топлива и воздуха, отдавая соответствующие команды форсункам и регулятору холостого хода. Когда обороты падают ниже отметки 1800 об./мин либо водитель нажимает на педаль газа, подача горючей смеси возобновляется.

Если же автомобилист переключает КПП в нейтральное положение, то регулятор открывает канал, и в работу включается только холостой ход.

Замена элемента

Признаки выхода из строя элемента холостого хода очень похожи на поломку датчика положения дроссельной заслонки, только при этом на панели приборов не вспыхивает табло «Check engine». Машина плохо заводится в холодном состоянии, нестабильно работает на холостом ходу и может заглохнуть при движении накатом. Регулятор ремонту не поддается, его нужно только менять.

Замена элемента производится в таком порядке:

Отсоединить от блока дроссельной заслонки все патрубки, открутить и снять этот узел. Без этого демонтаж регулятора невозможен.

Элемент в виде бочонка с фланцем прикручен к корпусу 2 винтами. Открутить их и вытащить регулятор, не потеряв прокладку.

Измерить длину штока на новом элементе, начиная от фланца детали, она не должна превышать 23 мм. Если шток длиннее, то надо его втянуть, кратковременно подавая напряжение 12 В на контакты с маркировкой «D» и «С».

Протереть посадочное место ветошью от грязи, смазать прокладку моторной смазкой и установить новый регулятор на место.

После замены нужно установить узел дроссельной заслонки обратно, подключить патрубки и запустить двигатель для проверки.

Описание и нюансы замены датчиков (скорости и других) на ВАЗ 21214

ЖенсоветВАЗ 2101 расход топливаСодержание страницы ВАЗ 2101 или, по-народному, «Жигули» или «Копейка», ведет свою историю с далекого 1966 года, когда советские инженеры разработали модель автомобиля совместно с итальянцами из компании

ЭЛЕКТРОПРОВОДКА АВТОМОБИЛЯ ВАЗ-2105ЭЛЕКТРОПРОВОДКА АВТОМОБИЛЯ ВАЗ-2105      Напряжение питания от аккумулятора к большинству потребителей подаётся через выключатель зажигания. Независимо от положения ключа в выключателе зажигания

Двигатель ВАЗ 2103Двигатель ВАЗ 2103 применяется на автомобилях ВАЗ классического семейства (2101-2107) «Жигули». Прародителем всех «классических» двигателе ВАЗ послужил итальянский двигатель автомобиля Фиат-124 объёмом

Тюнинг: ВАЗ-21011Источник: Машина эта – подарок на 18 летие от родного деда, он был у неё одним хозяином, я получаюсь второй. Модель: ВАЗ-21011 Год выпуска: 1976 Цвет: Зеленый

Двигатель ВАЗ 2101Самым первым мотором, которым оснащался автомобиль ВАЗ 2101, в народе «копейка», стал 1,2-литровый четырехцилиндровый бензиновый двигатель. Развивая 64 лошадиных силы мощности при 5600 оборотах в минуту

Регулировка редуктора заднего моста ВАЗСамостоятельно регулируем редуктор заднего моста Регулировка редуктора заднего моста ВАЗ необходима после его разборки и ремонта. Как правило, при эксплуатации регулировки не требуется, так как подшипники

Тюнинг ВАЗ 21011. Своими силами.Автомобиль Жигули ВАЗ-21011 или LADA-1300 (экспортный вариант) представляет собой легкий рестайлинг ВАЗ-2101, копейки, легендарного первенца волжского автозавода. Вряд ли найдется много владельцев одиннадцатой,

Автоклуб ''КОПЕЕЧКА'' ( ВАЗ 2101,21011,21013)Автоклуб Для тех кто имеет этот шедевр итальянского дизайна!!! Данный сайт предназначен для автолюбителей, эксплуатирующих автомобили марки ВАЗ. На нашем сайте Вы найдёте много полезного по автомобилям

ВАЗ-2106 Руководство по эксплуатации, техническому обслуживанию и ремонтузагрузка… Автомобиль малого класса ВАЗ-2106 (экспортный вариант «Лада – 2106») с четырех дверным кузовом типа седан оснащают двигателем 2106 рабочим объемом 1.57 л, мощностью 75,5 л.с., расположенным

ВАЗ-2106В 1974 году специалисты Центра стиля автозавода «ВАЗ» приступили к проектированию модификации «тройки» с заводским индексом ВАЗ-21031. Именно этот автомобиль впоследствии получил индекс ВАЗ-2106 и

Система управления впрыскового двигателя Нива 2121-2131

Система впрыскового двигателя

Ремонт системы впрыска топлива, порядок замены датчиков ваз 2121, инструкции по снятию и установки узлов управления двигателя ваз 2131 автомобиля. Эксплуатация и обслуживание системы впрыска топлива, зажигания, выпуска отработавших газов нива 2121. Инжекторный и карбюраторный двигатель. Нива 2131 система питания устройство.

• Схема расположения элементов систем питания и управления двигателя
• 1 – реле зажигания;
• 2 – аккумуляторная батарея;
• 3 – выключатель зажигания;
• 4– нейтрализатор;
• 5 – датчик концентрации кислорода;
• 6 – форсунка;
• 7 – топливная рампа;
• 8 – регулятор давления топлива;
• 9 – регулятор холостого хода;
• 10 – воздушный фильтр;
• 11 – диагностический разъем;
• 12 – датчик массового расхода воздуха;
• 13 – тахометр;
• 14 – датчик положения дроссельной заслонки;
• 15 – лампа контроля работы системы управления двигателем;
• 16 – дроссельный узел;
• 17 – блок управления иммобилайзером (АПС);
• 18 – модуль зажигания;
• 19 – датчик температуры охлаждающей жидкости;
• 20 – контроллер;
• 21 – свеча зажигания;
• 22 – датчик детонации;
• 23 – топливный фильтр;
• 24 – реле включения вентиляторов;
• 25 – электровентиляторы системы охлаждения;
• 26 – реле включения электробензонасоса;
• 27 – топливный бак;
• 28 – электробензонасос с датчиком указателя уровня топлива;
• 29 – сепаратор паров бензина;
• 30 – гравитационный клапан;
• 31 – предохранительный клапан;
• 32 – датчик скорости;
• 33 – датчик положения коленчатого вала;
• 34 – двухходовой клапан;
• 35 – адсорбер.

• Расположение элементов систем питания и управления двигателя
• 1 – датчик температуры охлаждающей жидкости;
• 2 – регулятор холостого хода;
• 3 – датчик положения дроссельной заслонки;
• 4 – дроссельный узел;
• 5 – топливная рампа с форсунками и регулятором давления топлива;
• 6 – датчик детонации (расположен на блоке цилиндров под выпускным коллектором – на фото не виден);
• 7 – ресивер;
• 8 – датчик массового расхода воздуха;
• 9 -корпус воздушного фильтра;
• 10 – датчик концентрации кислорода (расположен на приемной трубе – на фото не виден);
• 11 – датчик скорости (расположен на раздаточной коробке – на фото не виден);
• 12 – контроллер, диагностический разъем и предохранители системы впрыска топлива (расположены в салоне – на фото не видны);
• 13 – топливный фильтр;
• 14 – модуль зажигания;
• 15 – адсорбер системы улавливания паров топлива;
• 16 – датчик положения коленчатого вала.

оснащен системой распределенного впрыска топлива (на каждый цилиндр отдельная форсунка) с электронным управлением.

При обслуживании и ремонте системы управления двигателем всегда отключайте зажигание. При проведении сварочных работ отсоединяйте контроллер от жгута проводов.

Контроллер содержит электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам. Перед сушкой в сушильной камере (после покраски) снимите контроллер.

На работающем двигателе не отсоединяйте и не поправляйте электрические разъемы (в том числе клеммы аккумулятора). Не запускайте двигатель, если клеммы аккумулятора и «массы» на двигателе и кузове незатянуты или загрязнены.

• Контроллер системы впрыска (блок управления)

представляет собой миникомпьютер специального назначения. Он содержит три вида памяти – оперативное запоминающее устройство (ОЗУ ваз 2121), программируемое постоянное запоминающее устройство (ППЗУ) и электрически программируемое запоминающее устройство (ЭПЗУ ваз 2131).

ОЗУ используется компьютером для хранения текущей информации о работе двигателя и ее обработки. Также в ОЗУ записываются коды возникающих неисправностей. Эта память энергозависима, т.е. при отключении питания ее содержимое стирается.

ППЗУ содержит собственно программу (алгоритм) работы компьютера и калибровочные данные (настройки). Таким образом, ППЗУ определяет важнейшие параметры работы двигателя: характер кривых момента и мощности, расход топлива, и т.п. ППЗУ энергонезависима, т.е.

ее содержимое не изменяется при отключении питания. ППЗУ устанавливается в разъем на плате контроллера и может быть заменено отдельно (при выходе из строя контроллера исправное ППЗУ можно переставить на новый контроллер). В ЭПЗУ записываются коды иммобилайзера при «обучении» ключей (см.

сервисную книжку ). Эта память также энергонезависима.

Контроллер расположен в салоне, на боковой панели в зоне ног водителя.

выдают контроллеру информацию о параметрах работы двигателя (кроме датчика скорости ), на основании которых он рассчитывает момент, длительность и порядок открытия форсунок, момент и порядок искрообразования.

При выходе из строя отдельных датчиков контроллер переходит на обходные алгоритмы работы; при этом могут ухудшиться некоторые параметры двигателя (мощность, приемистость, экономичность), но движение с такими неисправностями возможно. Единственным исключением является датчик положения коленчатого вала, при его неисправности двигатель работать не может.

Также двигатель не будет работать при одновременном выходе из строя нескольких датчиков. Датчики нива 2121 неремонтопригодны, при выходе из строя их заменяют.

• Датчик положения коленчатого вала

установлен в отверстии кронштейна крышки привода распределительного вала. Он выдает контроллеру информацию об угловом положении и частоте вращения коленчатого вала.

Датчик представляет собой катушку индуктивности; она реагирует на прохождение зубьев задающего диска вблизи сердечника датчика. Два соседних зуба на диске срезаны, образуя впадину.

При ее прохождении датчик генерирует так называемый «опорный» импульс синхронизации при каждом обороте коленчатого вала. Установочный зазор между сердечником и зубьями – 1,0±0,2 мм.

• Датчик температуры охлаждающей жидкости

ввернут в выпускной патрубок на головке цилиндров. Он представляет собой терморезистор, при температуре –40°С его сопротивление должно составлять 100 кОм, при 100°С – 177 Ом.

Контроллер ваз 2131 подает на датчик стабилизированное напряжение 5 В через резистор и по падению напряжения рассчитывает состав смеси.

При выходе датчика из строя контроллер переводит электровентиляторы системы охлаждения на постоянный режим работы.

• Датчик положения дроссельной заслонки (ДПДЗ)

на оси дроссельной заслонки и представляет собой потенциометр. На один конец его обмотки подается стабилизированное напряжение 5 В, а другой соединен с «массой». С третьего вывода потенциометра (ползунка) снимается сигнал для контроллера.

Для проверки датчика ваз 2121 включите зажигание и, не отключая разъем (провода можно проколоть тонкими иглами, подключенными к выводам вольтметра), измерьте напряжение между «массой» и выводом ползунка – оно должно быть не более 0,7 В.

Поворачивая рукой пластмассовый сектор, полностью откройте дроссельную заслонку и вновь измерьте напряжение – оно должно быть более 4 В. Выключите зажигание, отсоедините разъем, подключите омметр между выводом ползунка и любым из двух оставшихся. Медленно поворачивайте сектор рукой, следя за показаниями стрелки.

Во всем диапазоне рабочего хода скачков быть не должно. При выходе из строя ДПДЗ его функции берет на себя датчик массового расхода воздуха. При этом обороты холостого хода не опускаются ниже 1200 мин -1 .

• Датчик массового расхода воздуха

расположен между воздушным фильтром и впускным шлангом. Он состоит из двух датчиков (рабочего и контрольного) и нагревательного резистора.

Проходящий воздух охлаждает один из датчиков, а электронный модуль преобразует разность температур датчиков в выходной сигнал для контроллера.

При выходе из строя датчика массового расхода воздуха его функции берет на себя ДПДЗ.

https://www.youtube.com/watch?v=xangyj9DRYU

закреплен болтом в верхней части блока цилиндров нива 2131 с правой стороны.

Действие датчика основано на пьезоэффекте: при сжатии пьезоэлектрической пластинки на ее концах возникает разность потенциалов.

При детонации в датчике возникают импульсы напряжения, по которым контроллер регулирует опережение зажигания. Для правильной работы датчика болт крепления должен быть затянут рекомендуемым моментом.

• Датчик концентрации кислорода (кислородный датчик, лямбда-зонд)

в приемной трубе системы выпуска (см. Система выпуска отработавших газов). Кислород, содержащийся в отработавших газах, создает разность потенциалов на выходе датчика, изменяющуюся приблизительно от 0,1 (много кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь).

По сигналу от датчика кислорода контроллер корректирует подачу топлива форсунками в цилиндры, так чтобы состав отработавших газов был оптимальным для эффективной работы нейтрализатора (напряжение кислородного датчика около 0,5 В).

Для нормальной работы датчик кислорода должен иметь температуру не ниже 360°С, поэтому для быстрого прогрева после запуска двигателя в датчик встроен нагревательный элемент.

Контроллер постоянно выдает в цепь датчика кислорода стабилизированное опорное напряжение 0,45±0,10 В. Пока датчик не прогрет, опорное напряжение остается неизменным.

При этом контроллер управляет системой впрыска, не учитывая напряжение на датчике. Как только датчик прогреется, он начинает изменять опорное напряжение.

Тогда контроллер отключает нагрев датчика и начинает учитывать сигнал датчика кислорода.

в раздаточной коробке рядом с приводом спидометра. Принцип его действия основан на эффекте Холла. Датчик выдает на контроллер прямоугольные импульсы напряжения (нижний уровень – не более 1 В, верхний – не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес.

поддерживает обороты холостого хода в пределах 820–880 мин –1 независимо от нагрузки на двигатель (в частности, при включении и выключении мощных потребителей электроэнергии). Он представляет собой шаговый электродвигатель с микрометрическим винтом.

При движении винта изменяется сечение перепускного воздушного канала между впускным патрубком и ресивером (в обход дроссельной заслонки).

Неисправный регулятор рекомендуется заменять на станции технического обслуживания, где есть прибор, позволяющий управлять им (иногда при монтаже выступание винта регулятора требуется уменьшить).

входит в систему управления двигателем нива 2131. Она состоит из модуля зажигания, высоковольтных проводов и свечей зажигания нива 2121. При эксплуатации система не требует обслуживания и регулировки. Модуль зажигания установлен на кронштейне, закрепленном на трех шпильках в левой передней части двигателя.

Он включает в себя два управляющих электронных блока и два высоковольтных трансформатора (катушки зажигания). К выводам высоковольтных обмоток трансформаторов подключены свечные провода – к одному 1-го и 4-го цилиндров, к другому – 2-го и 3-го.

Таким образом, искра одновременно проскакивает в двух цилиндрах (1–4 или 2–3) – в одном во время такта сжатия (рабочая искра), в другом – во время выпуска (холостая). Модуль зажигания – неразборный, при выходе из строя его заменяют.

 А17ДВРМ или их аналоги, с помехоподавительным резистором сопротивлением 4–10 кОм и медным сердечником. Зазор между электродами – 1,00–1,13 мм.

• Четыре предохранителя и три реле системы управления двигателем

(главное, электробензонасоса и электровентиляторов системы охлаждения двигателя) находятся в салоне под панелью приборов с левой стороны. Силовые контакты всех реле замыкаются по командам контроллера.

Три предохранителя на 15 А защищают цепь постоянного питания блока управления, главное реле и его цепи, силовые контакты реле электробензонасоса и его цепь. Предохранитель на 30 А защищает силовые контакты реле и цепь питания электровентиляторов системы охлаждения двигателя нива 2121.

Кроме предохранителей, предусмотрена плавкая вставка в цепи питания системы управления двигателем (от клеммы «плюс» аккумуляторной батареи до блока предохранителей системы управления).

Она находится в моторном отсеке и выполнена в виде отрезка черного провода сечением 1 мм 2 (сечение основного провода – 6 мм 2 ).

Система управления двигателя Ваз-21214

Система управления впрыскового двигателя

Схема расположения элементов систем питания и управления двигателя

1 – реле зажигания; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4– нейтрализатор; 5 – датчик концентрации кислорода; 6 – форсунка; 7 – топливная рампа; 8 – регулятор давления топлива; 9 – регулятор холостого хода; 10 – воздушный фильтр; 11 – диагностический разъем; 12 – датчик массового расхода воздуха; 13 – тахометр; 14 – датчик положения дроссельной заслонки; 15 – лампа контроля работы системы управления двигателем; 16 – дроссельный узел; 17 – блок управления иммобилайзером (АПС);

18 – модуль зажигания;

19 – датчик температуры охлаждающей жидкости; 20 – контроллер; 21 – свеча зажигания; 22 – датчик детонации; 23 – топливный фильтр; 24 – реле включения вентиляторов; 25 – электровентиляторы системы охлаждения; 26 – реле включения электробензонасоса; 27 – топливный бак; 28 – электробензонасос с датчиком указателя уровня топлива; 29 – сепаратор паров бензина; 30 – гравитационный клапан; 31 – предохранительный клапан; 32 – датчик скорости; 33 – датчик положения коленчатого вала; 34 – двухходовой клапан;

35 – адсорбер.

Расположение элементов систем питания и управления двигателя

1 – датчик температуры охлаждающей жидкости; 2 – регулятор холостого хода; 3 – датчик положения дроссельной заслонки; 4 – дроссельный узел; 5 – топливная рампа с форсунками и регулятором давления топлива; 6 – датчик детонации (расположен на блоке цилиндров под выпускным коллектором – на фото не виден); 7 – ресивер;

8 – датчик массового расхода воздуха;

9 -корпус воздушного фильтра; 10 – датчик концентрации кислорода (расположен на приемной трубе – на фото не виден); 11 – датчик скорости (расположен на раздаточной коробке – на фото не виден); 12 – контроллер, диагностический разъем и предохранители системы впрыска топлива (расположены в салоне автомобиля – на фото не видны); 13 – топливный фильтр; 14 – модуль зажигания; 15 – адсорбер системы улавливания паров топлива;

16 – датчик положения коленчатого вала.

Двигатель ВАЗ-21214 оснащен системой распределенного впрыска топлива (на каждый цилиндр отдельная форсунка) с электронным управлением.

При обслуживании и ремонте системы управления двигателем всегда отключайте зажигание. При проведении сварочных работ отсоединяйте контроллер от жгута проводов.

Контроллер содержит электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам. Перед сушкой автомобиля в сушильной камере (после покраски) снимите контроллер.

На работающем двигателе не отсоединяйте и не поправляйте электрические разъемы (в том числе клеммы аккумулятора). Не запускайте двигатель, если клеммы аккумулятора и «массы» на двигателе и кузове незатянуты или загрязнены.

Контроллер системы впрыска (блок управления) представляет собой миникомпьютер специального назначения. Он содержит три вида памяти – оперативное запоминающее устройство (ОЗУ), программируемое постоянное запоминающее устройство (ППЗУ) и электрически программируемое запоминающее устройство (ЭПЗУ).

ОЗУ используется компьютером для хранения текущей информации о работе двигателя и ее обработки. Также в ОЗУ записываются коды возникающих неисправностей. Эта память энергозависима, т.е. при отключении питания ее содержимое стирается.

ППЗУ содержит собственно программу (алгоритм) работы компьютера и калибровочные данные (настройки). Таким образом, ППЗУ определяет важнейшие параметры работы двигателя: характер кривых момента и мощности, расход топлива, и т.п. ППЗУ энергонезависима, т.е. ее содержимое не изменяется при отключении питания.

ППЗУ устанавливается в разъем на плате контроллера и может быть заменено отдельно (при выходе из строя контроллера исправное ППЗУ можно переставить на новый контроллер). В ЭПЗУ записываются коды иммобилайзера при «обучении» ключей (см. сервисную книжку автомобиля). Эта память также энергонезависима.

Контроллер расположен в салоне, на боковой панели в зоне ног водителя.

Датчики системы впрыска выдают контроллеру информацию о параметрах работы двигателя (кроме датчика скорости автомобиля), на основании которых он рассчитывает момент, длительность и порядок открытия форсунок, момент и порядок искрообразования.

При выходе из строя отдельных датчиков контроллер переходит на обходные алгоритмы работы; при этом могут ухудшиться некоторые параметры двигателя (мощность, приемистость, экономичность), но движение с такими неисправностями возможно. Единственным исключением является датчик положения коленчатого вала, при его неисправности двигатель работать не может.

Также двигатель не будет работать при одновременном выходе из строя нескольких датчиков. Датчики неремонтопригодны, при выходе из строя их заменяют.

Датчик положения коленчатого вала установлен в отверстии кронштейна крышки привода распределительного вала. Он выдает контроллеру информацию об угловом положении и частоте вращения коленчатого вала.

Датчик представляет собой катушку индуктивности; она реагирует на прохождение зубьев задающего диска вблизи сердечника датчика. Два соседних зуба на диске срезаны, образуя впадину.

При ее прохождении датчик генерирует так называемый «опорный» импульс синхронизации при каждом обороте коленчатого вала. Установочный зазор между сердечником и зубьями – 1,0±0,2 мм.

Датчик температуры охлаждающей жидкости ввернут в выпускной патрубок на головке цилиндров. Он представляет собой терморезистор, при температуре –40°С его сопротивление должно составлять 100 кОм, при 100°С – 177 Ом.

Контроллер подает на датчик стабилизированное напряжение +5 В через резистор и по падению напряжения рассчитывает состав смеси.

При выходе датчика из строя контроллер переводит электровентиляторы системы охлаждения на постоянный режим работы.

Датчик положения дроссельной заслонки (ДПДЗ) установлен на оси дроссельной заслонки и представляет собой потенциометр. На один конец его обмотки подается стабилизированное напряжение +5 В, а другой соединен с «массой». С третьего вывода потенциометра (ползунка) снимается сигнал для контроллера.

Для проверки датчика включите зажигание и, не отключая разъем (провода можно проколоть тонкими иглами, подключенными к выводам вольтметра), измерьте напряжение между «массой» и выводом ползунка – оно должно быть не более 0,7 В.

Поворачивая рукой пластмассовый сектор, полностью откройте дроссельную заслонку и вновь измерьте напряжение – оно должно быть более 4 В. Выключите зажигание, отсоедините разъем, подключите омметр между выводом ползунка и любым из двух оставшихся. Медленно поворачивайте сектор рукой, следя за показаниями стрелки.

Во всем диапазоне рабочего хода скачков быть не должно. При выходе из строя ДПДЗ его функции берет на себя датчик массового расхода воздуха. При этом обороты холостого хода не опускаются ниже 1200 мин -1 .

Датчик массового расхода воздуха расположен между воздушным фильтром и впускным шлангом. Он состоит из двух датчиков (рабочего и контрольного) и нагревательного резистора.

Проходящий воздух охлаждает один из датчиков, а электронный модуль преобразует разность температур датчиков в выходной сигнал для контроллера.

При выходе из строя датчика массового расхода воздуха его функции берет на себя ДПДЗ.

Датчик детонации закреплен болтом в верхней части блока цилиндров с правой стороны.

Действие датчика основано на пьезоэффекте: при сжатии пьезоэлектрической пластинки на ее концах возникает разность потенциалов.

При детонации в датчике возникают импульсы напряжения, по которым контроллер регулирует опережение зажигания. Для правильной работы датчика болт крепления должен быть затянут рекомендуемым моментом.

Датчик концентрации кислорода (кислородный датчик, лямбда-зонд) установлен в приемной трубе системы выпуска (см. Система выпуска отработавших газов). Кислород, содержащийся в отработавших газах, создает разность потенциалов на выходе датчика, изменяющуюся приблизительно от 0,1 (много кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь).

По сигналу от датчика кислорода контроллер корректирует подачу топлива форсунками в цилиндры, так чтобы состав отработавших газов был оптимальным для эффективной работы нейтрализатора (напряжение кислородного датчика около 0,5 В).

Для нормальной работы датчик кислорода должен иметь температуру не ниже 360°С, поэтому для быстрого прогрева после запуска двигателя в датчик встроен нагревательный элемент.

Контроллер постоянно выдает в цепь датчика кислорода стабилизированное опорное напряжение 0,45±0,10 В. Пока датчик не прогрет, опорное напряжение остается неизменным.

При этом контроллер управляет системой впрыска, не учитывая напряжение на датчике. Как только датчик прогреется, он начинает изменять опорное напряжение.

Тогда контроллер отключает нагрев датчика и начинает учитывать сигнал датчика кислорода.

Датчик скорости автомобиля установлен в раздаточной коробке рядом с приводом спидометра. Принцип его действия основан на эффекте Холла. Датчик выдает на контроллер прямоугольные импульсы напряжения (нижний уровень – не более 1 В, верхний – не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес.

Регулятор холостого хода поддерживает обороты холостого хода в пределах 820–880 мин –1 независимо от нагрузки на двигатель (в частности, при включении и выключении мощных потребителей электроэнергии). Он представляет собой шаговый электродвигатель с микрометрическим винтом.

При движении винта изменяется сечение перепускного воздушного канала между впускным патрубком и ресивером (в обход дроссельной заслонки).

Неисправный регулятор рекомендуется заменять на станции технического обслуживания, где есть прибор, позволяющий управлять им (иногда при монтаже выступание винта регулятора требуется уменьшить).

Система зажигания входит в систему управления двигателем. Она состоит из модуля зажигания, высоковольтных проводов и свечей зажигания. При эксплуатации система не требует обслуживания и регулировки. Модуль зажигания установлен на кронштейне, закрепленном на трех шпильках в левой передней части двигателя.

Он включает в себя два управляющих электронных блока и два высоковольтных трансформатора (катушки зажигания). К выводам высоковольтных обмоток трансформаторов подключены свечные провода – к одному 1-го и 4-го цилиндров, к другому – 2-го и 3-го.

Таким образом, искра одновременно проскакивает в двух цилиндрах (1–4 или 2–3) – в одном во время такта сжатия (рабочая искра), в другом – во время выпуска (холостая). Модуль зажигания – неразборный, при выходе из строя его заменяют.

Свечи зажигания – А17ДВРМ или их аналоги, с помехоподавительным резистором сопротивлением 4–10 кОм и медным сердечником. Зазор между электродами – 1,00–1,13 мм.

Четыре предохранителя и три реле системы управления двигателем (главное, электробензонасоса и электровентиляторов системы охлаждения двигателя) находятся в салоне под панелью приборов с левой стороны. Силовые контакты всех реле замыкаются по командам контроллера.

Три предохранителя на 15 А защищают цепь постоянного питания блока управления, главное реле и его цепи, силовые контакты реле электробензонасоса и его цепь. Предохранитель на 30 А защищает силовые контакты реле и цепь питания электровентиляторов системы охлаждения двигателя.

Кроме предохранителей, предусмотрена плавкая вставка в цепи питания системы управления двигателем (от клеммы «плюс» аккумуляторной батареи до блока предохранителей системы управления).

Она находится в моторном отсеке и выполнена в виде отрезка черного провода сечением 1 мм 2 (сечение основного провода – 6 мм 2 ).

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh3OUMDIuhRk4gDA4h2QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Где на ниве находится датчик скорости. 7.13 Проверка исправности состояния и замена датчика скорости движения

ГлавнаяРазноеГде на ниве находится датчик скорости

Замена датчика скорости Нива Шевроле

Скорость движения автомобиля уже давно измеряется немеханическим способом, а электронным. Это измерение основывается на принципе эффекта Холла, посредством специального устройства.

Шевроле Нива укомплектовывается таким же электронным приспособлением, который с большой точностью считывает скорость, развиваемую автомобилем. Это устройство необходимо для того, чтобы водитель мог контролировать скорость движения.

Проанализируем более детально устройство этого датчика, его принцип действия, возможные неисправности. Также рассмотрим, как проводится его замена на авто.

Назначение устройства

Каждый автомобиль имеет в конструкции спидометр, который отображает скорость перемещения транспортного средства. Но спидометр — это только дисплей вывода полезной информации, основную функцию указания скорости движения выполняет датчик. В случае его неисправности, дальнейшая поездка становится мучением, особенно по городским магистралям, где необходимо соблюдать скорость перемещения.

https://www.youtube.com/watch?v=KY6clFmLPqQ

Поэтому основной функцией устройства является считывание информации о перемещении автомобиля. К косвенным функциям устройства относятся:

• возможность рационального расхода топлива;
• регулирование движение по дорожным разметкам и знакам;
• дает возможность регулирования скорости с целью избегания штрафов.

Без этой детали управлять автомобилем возможно, но делать это довольно непросто.

Существуют два вида датчиков скорости:

Механический или оптоэлектронный. Работает по способу передачи количества оборотов вала коробки с помощью троса.

Электронный или безтросовый. Собственно о нем и пойдет речь.

Обязательно необходимо приобретать изделие только для своей модели автомобиля.

Принцип работы датчика

На внедорожник Нива Шевроле устанавливается электронное устройство считывания скорости перемещения транспортного средства. Работает датчик по принципу, который был основан американским физиком Эдвином Холлом.

Суть эффекта (и принципа работы) заключается в считывании электромагнитных импульсов датчиком, которые посылаются в контроллер для последующей их обработки.

Один километр пройденного пути автомобиля равняется 6004 электронным импульсам датчика. Когда авто движется быстрее, то частота передачи импульсов возрастает.

Контроллер, в свою очередь, измеряет интервалы между каждым импульсом, и выводит их на спидометр в понятном для человека виде.

Размещение и конструкция устройства

На автомобиле Нива Шевроле датчик устанавливается на коробке переключения скоростей. Благодаря вращению вала коробки происходит наведение электромагнитных импульсов внутри устройства.

Фото по размещению изделия

Конструктивно датчик состоит из стального или пластмассового корпуса, внутренних элементов и проводников. Крепится он на коробку передач непосредственно к валу.

Внутри имеется ферромагнитный сердечник, который вращается при движении автомобиля и создает электрические импульсы. Импульсы посылаются по проводнику к контроллеру, который расположен на спидометре.

Фото датчика скорости представлено ниже.

Изделие относится к хрупким материалам, поэтому при проведении ремонтных работ следует быть осторожным.

Неисправности устройства

В ходе эксплуатации автомобиля Нива Шевроле нередко возникают перебои или поломки датчика скорости. Нет необходимости спешить приобрести новый датчик и провести его замену. Прежде всего, необходимо найти причину неисправности, а затем принимать решение. Итак, причинами неисправностей могут быть:

Обрыв электрической цепи;

Окисление контактов;

Нарушение целостности изоляции проводников;

Повреждение целостности устройства или износ внутренних механизмов.

Для определения неисправности необходимо провести проверочные действия!

Проверка датчика скорости на наличие неисправностей

Существует два способа проверки датчика на наличие неисправностей, которые рассмотрим по отдельности.

Первый способ. Для проведения проверки потребуется мультиметр.

Извлекается датчик (процесс снятия и замена будет описана ниже).

К импульсному контакту датчика подсоединяется положительный щуп прибора.

Минусовой щуп прибора подключается к «массе» автомобиля.

На вал датчика надевается трубка, для возможности вращения.

Мультиметр устанавливается в положение на измерение постоянного напряжения малой величины.

Приступаем к вращению вала механизма. При вращении на приборе будет отображаться значение наводимого напряжения, а при увеличении оборотов показатель будет возрастать.

Если такой процесс наблюдается, то датчик скорости является исправным, а причину стоит искать в другом месте.

Второй способ. Не требует демонтажа.

Домкратом поднимается передняя часть авто, так чтобы одно колесо было в подвешенном состоянии.

К выводам датчика подключается мультиметр.

Вращается колесо и засекается появление импульсов. Если напряжение наводится, то устройство в рабочем состоянии.

Замена датчика скорости на Ниве Шевроле

Замена устройства осуществляется только в случае определения точной причины выхода его из строя. Итак, прежде всего, необходимо найти, где крепится изделие, и извлечь его. Для этого выполняется следующая последовательность действий:

Шевик загоняется на смотровую яму и обесточивается от питания аккумулятора.

Опускаемся в смотровую яму для проведения работ, захватив с собой стандартный набор инструментов.

Находим датчик на задней крышке раздаточной коробки и при необходимости очищаем его от загрязнений.

Отсоединяется клеммная колодка с питающими проводами. Для этого необходимо отжать пластиковый фиксатор, как показано на фото.

Гаечным ключом проводится вывинчивание устройства и его извлечение. На фото ниже изображен процесс его извлечения.

Если изделие не откручивается, то категорически запрещено его дергать. Необходимо смазать жидкостью WD-40 резьбовое соединение и дождаться разъедания коррозии.

Осуществляется замена датчика на новый. Его установка производится в последовательности обратной снятию.

После сборки проверяется его работоспособность.

После того как была произведена замена, необходимо провести процесс обнуления ошибки ЭБУ. Иначе «Check Engine» будет продолжать светиться на панели приборов.

К сведению! При покупке устройства обратите внимание на производителя, ведь большинство из них выпускается в КНР.

 Качество таких материалов находится на низком уровне, а срок службы прямо пропорционален времени эксплуатации автомобиля. На фото изображен отечественный датчик с залитыми лаком контактами.

Китайское производство считает данное действие лишним, что и обусловлено низким сроком службы изделия.

Рассмотренная деталь на автомобиле выполняет функцию, без которой невозможно контролировать скорость перемещения транспортного механизма. Первым признаком выхода из строя изделия является недвижимость стрелки спидометра или ее колебательные движения. Это свидетельство того, что вскоре потребуется замена датчика скорости. Удачи в поисках неисправностей и их устранении!

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите!!!

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.
