является продолжением снятой с производства популярной StarLine A91. Новая платформа 4-го поколения, на которой строится архитектура сигнализации Старлайн А93 имеет ряд существенных отличий и преимуществ.

Самым главным преимуществом является модульная архитектура

и, проще говоря, конструктор. Таким образом функционал и соответственно стоимость Вы можете выбирать сами. И не просто выбрать, но и иметь возможность дальнейшего улучшения возможностей и характеристик сигнализации.

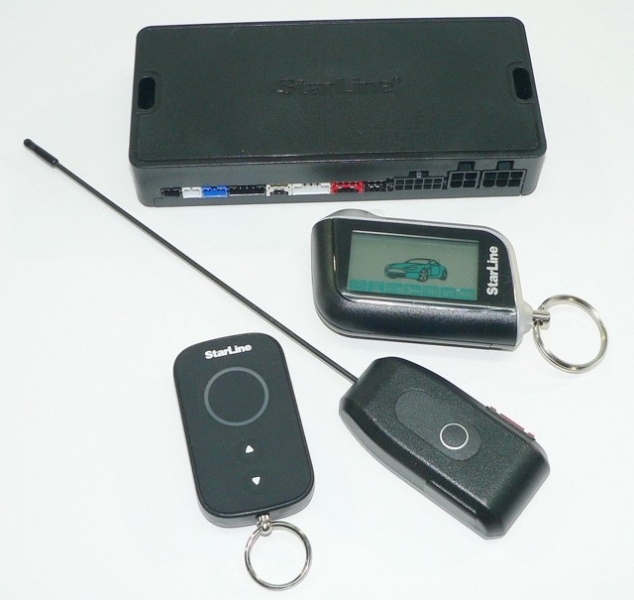

• Базовый вариант

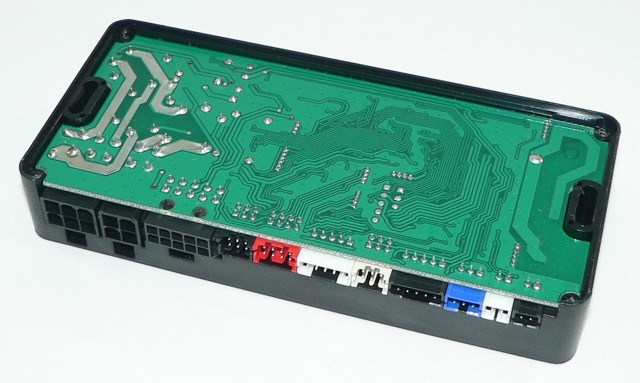

  выглядит как плата с разъемами для расширения функционала.

•

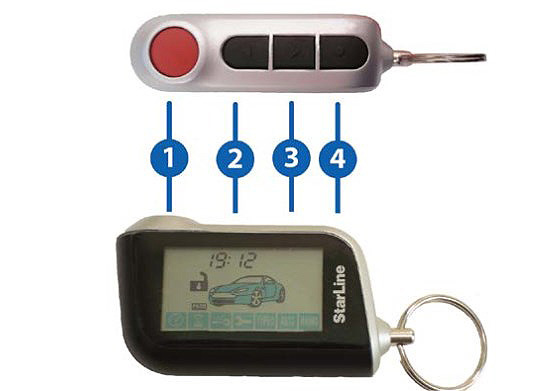

• В комплекте идут два брелока: и .

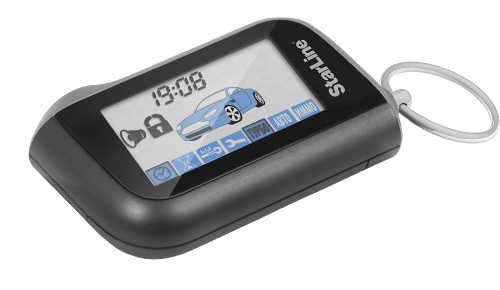

с ЖК экраном.

В нем, как и в старых версиях сохранилось очень удобное и логичное управление с помощью пиктограмм на экране. А значит не нужно для включения функций помнить сочетания кнопок и последовательность их нажатия.
Например, для включения прогрева по времени, достаточно выбрать соответствующую пиктограмму и подтвердить выбор. А вот эргономика и удобство пользования брелоком стали заметно лучше. Мимо большой кнопки невозможно промахнуться даже в полной темноте.
А антенна спрятана внутрь ударозащищенного корпуса.

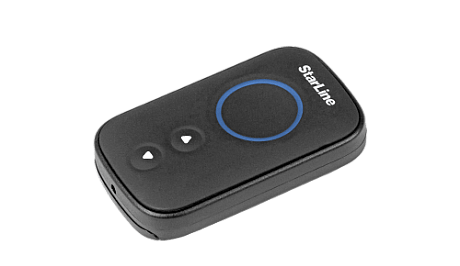

может использоваться в двух режимах.
– Первый режим

– стандартный дополнительный брелок с полным функционалом, но ограниченным радиусом действия, порядка 50 метров.
– Второй режим

– в качестве противоугонной метки в режиме Super Slave. Этот режим очень важен, когда в качестве управления сигнализацией StarLine A93 используется телефон или смартфон, а открытие автомобиля происходит с родного ключа. И метка является дополнительной защитой, позволяющей понять сигнализации кто открыл автомобиль, владелец или нет.
P.S. Сделаю небольшое уточнение. Для уменьшения стоимости сигнализации появились комплекты с приставкой . Он отличается от базового только отсутствием дополнительного брелока
. В общем-то неплохой вариант, особенно если учесть, что как минимум половине пользователей второй брелок и не нужен. Зачем переплачивать?
Еще одним существенным преимуществом сигнализации StarLine A93, является диалоговый код управления

. При этом ключ шифрования является индивидуальным и меняется при каждой записи и перезаписи брелоков в систему с размером в 128 бит.
По оценкам специалистов, такой ключ шифрования просто невозможно взломать электронными методами в ближайшие 15-20 лет.
Разработчики сигнализации Старлайн настолько уверены в стойкости кода для взлома от всех известных кодграбберов, что дают дополнительные гарантии на 5000000 рублей

тому, кто сможет взломать их системы.

Следующее преимущество
сигнализации StarLine A93 находится в антенном блоке. Помимо прямого назначения, передавать сигнал на брелок в радиусе до 2000 метров. В антенну встроен 3D цифровой датчик удара, датчик перемещения и датчик наклона

.

С датчиком удара
все понятно – две зоны: зона предупреждения и зона срабатывания. Датчик срабатывает в зависимости от силы удара.
А вот датчики наклона и перемещения
хитрые – они запоминают последнее положение автомобиля и не важно как он стоит. Я бы даже их назвал АнтиЭвакуатор. Потому как если машину затягивают на эвакуатор, то датчик удара может и не сработать – не хватает силы удара, а вот датчик перемещения сработает и еще как.
Поэтому, если машина осталась в неположенном месте, и брелок показал, что сработал датчик движения, бегите быстрее. Возможно сигнализация Старлайн А93 хочет сэкономить Вам немного денег и нервов

в благодарность за то, что Вы выбрали ее для своего автомобиля:)
Отдельно стоит сказать про функцию автозапуска

, тем более что сигнализацию StarLine A93 большинство автовладельцев устанавливает именно из за него. Автозапуск можно смело назвать интеллектуальным, и вот почему.

Автозапуск по температуре – от -3 до -27 градусов с шагом в 3 градуса.

Автозапуск по будильнику – можно установить любое удобное время.

Автозапуск по таймеру – периодический прогрев в пределах от 2 до 24 часов с интервалом 2 часа.

Включение Webasto для предварительного прогрева

Включение Webasto для догрева двигателя

Запуск принудительно с брелока.

Режим Турботаймера

И все эти параметры можно настраивать непосредственно с брелока.

А теперь займемся конструированием сигнализации starline a93 с необходимыми требованиями

Начнем не со StarLine A93, а более младшей модели – A63. Да сигнализация StarLine A63 не может похвастаться автозапуском, но до поры до времени. Для превращения ее в сигнализацию StarLine A93, нужен всего лишь запусковый комплект. Ну по порядку и с цифрами – будет понятнее.
За самый начальный вариант возьмем сигнализацию Старлайн А63 Эко – как самую доступную. И будем ее наращивать до самого максимума, который только возможен на платформе 4 поколения.
Сигнализация StarLine A63 ECO – 5600 руб
. Напоминаю, сигнализация без Автозапуска и с одним брелоком. Но зато и цена более чем приемлема.

+ добавляем запусковый комплект StarLine – 1850 руб.

и получаем StarLine A93 ECO по цене – 7450 руб., что соответствует цене по прайсу.
+ добавляем дополнительный брелок – 1200 руб

и получаем StarLine A93 по цене – 8650 руб., что дороже прайса всего на 50 руб.

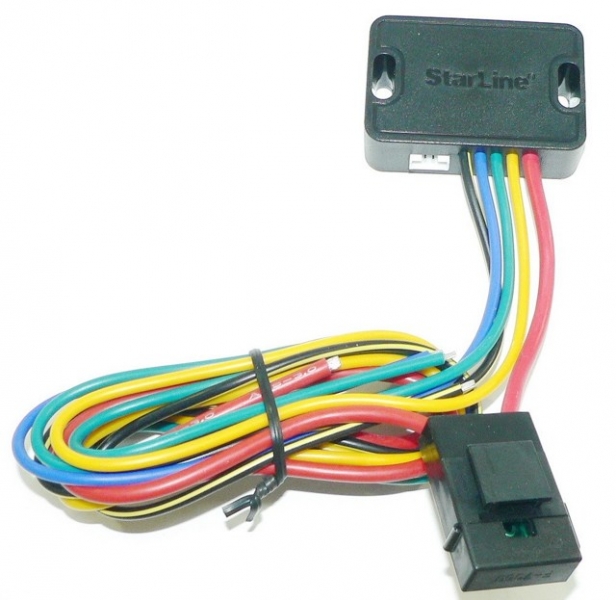

+ добавляем модуль 2CAN-2LIN по цене – 1900 руб.

Итого получаем:

StarLine A93 ECO 2CAN

по цене – 9350 руб.

StarLine A93 2CAN

по цене – 10550 руб.

Понятно, что собранная таким образом из отдельных комплектующих сигнализация будет чуть дороже, чем если бы купить комплект сразу (так скажем оптом). Но такая стратегия позволяет собрать во-первых, именно то что нужно. А во-вторых, сумму за сигнализацию можно будет растянуть на год, а то и два.

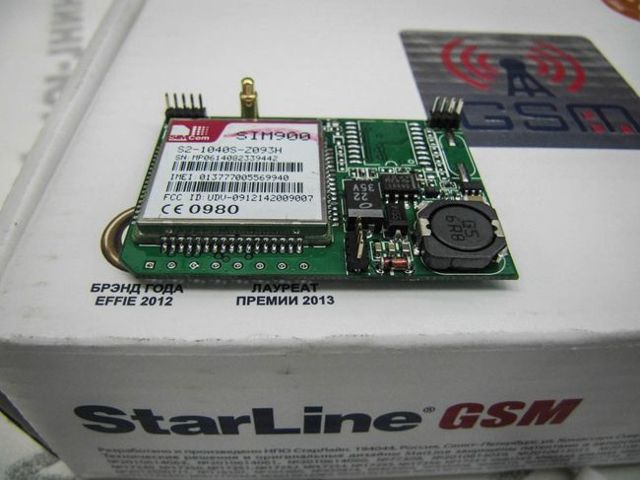

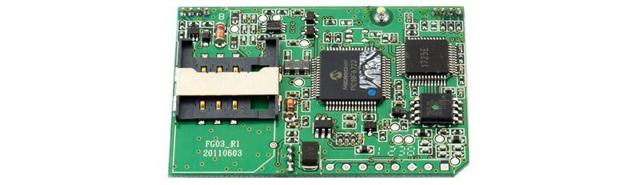

+ добавляем модуль StarLine GSM по цене – 4200 руб
. Сим карта идет в комплекте с абонентской платой 85 руб./месяц.

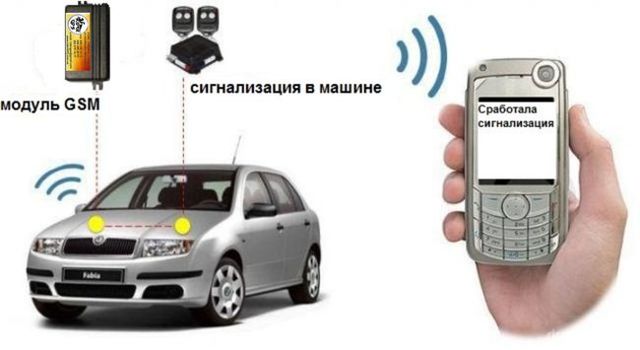

GSM модуль позволяет управлять и получать информацию от автомобиля на неограниченном расстоянии. Управлять сигнализацией можно как с обычного кнопочного телефона (речевой интерфейс, СМС), так и со смартфона (бесплатное приложение).

• Огромным плюсом является бесплатный сайт с которого можно:
• Отслеживать состояние автомобиля
• Управлять автомобилем (в том числе и автозапуск и блокировка)
• Настраивать время и температуру автозапуска
• Настраивать чувствительность датчиков удара, наклона, перемещения.
• Отслеживать положение автомобиля и просматривать его трек (точность положения определяется по базовым станциям GSM, а это порядка 500 метров)

Просматривать историю событий (когда открывалась, запускалась, сработка датчиков и т.д.)

+ добавляем GPS модуль по цене – 2400 руб.

GPS модуль позволяет отслеживать автомобиль с точностью до 5 метров по двум системам GPS и Глонасс.

А бесплатный сайт позволяет:

Посмотреть где находиться автомобиль

Просматривать треки за любой период

Устанавливать геозоны (с ограничением въезда или выезда из отмеченной области)

P.S. количество добавленных устройств не ограничено!

• Например:
• Можно контролировать все машины в компании и их перемещение
• Можно приглядывать за всеми семейными автомобилями
• Устанавливать геозоны с запретом выезда или въезда (например запретить выезд из города сыну-студенту)
• Отслеживать скоростной режим на любом треке и участке
• Дальнейшее расширение системы связано с увеличением стойкости к взлому и угону автомобиля.
• + добавляем цифровое беспроводное реле блокировки StarLine R2
  по цене – 1450 руб.

• Обнаружить такое реле блокировки практически не возможно.
• + добавляем беспроводной подкапотный модуль StarLine R6 по цене – 3900 руб.

• Позволяет управлять дополнительным замком для защиты капота, блокировать двигатель, следить за состоянием подкапотных устройств и температурой двигателя.
• + добавляем замок капота StarLine L11+ по цене – 4450 руб.

• Позволяет защитить подкапотное пространство от попыток снятия блокировок, доступа к проводке, и другому штатному оборудованию автомобиля.

На основе сигнализации StarLine A93 можно собрать охранную систему с индивидуальными характеристиками. Начиная от простой сигнализации с автозапуском, до мощнейшего охранного комплекса с постоянным отслеживанием через интернет и блокировкой доступа в нежелательные геозоны.
Основной недостаток автосигнализаций с обратной связью – ограниченный радиус этой связи. Это стало следствием сразу нескольких причин:

Законодательных ограничений на мощность безлицензионных передатчиков;

Требований к экономичности расхода аккумулятора автомобиля и батарейки брелоков;

Перегруженности городского эфира помехами, причем в основной доле – от других сигнализаций.

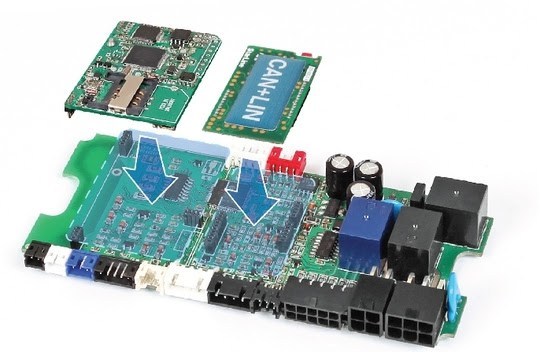

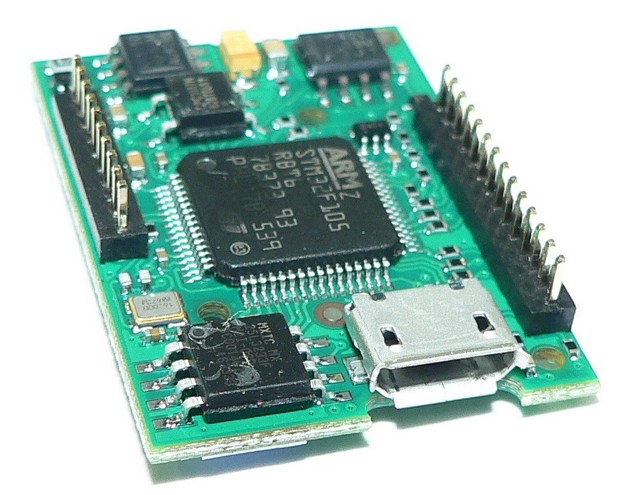

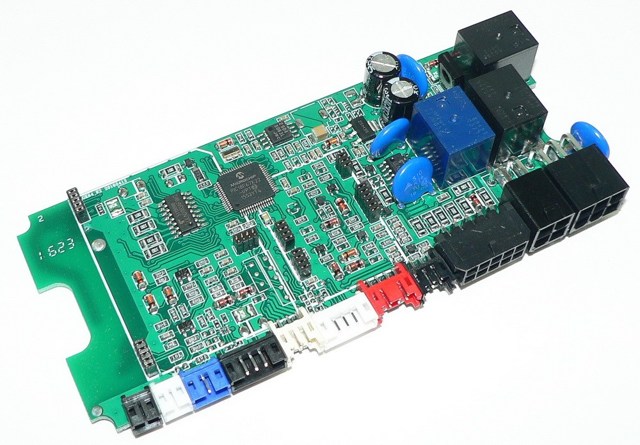

Главный блок сигнализации А93 с двумя дополнительными платами (CAN-адаптер и GSM-модуль).

Инструкция по эксплуатации и настройке сигнализации Старлайн А93

Внимательное изучение инструкции по эксплуатации сигнализации Старлайн А93 позволит быстрее разобраться со всеми функциональными возможностями, которые предоставляет данный охранный комплекс автомобиля и правильным порядком их использования.

Но перед этим потребуется произвести начальные настройки. Если установка сигнализации производилась самостоятельно, то и с данными действиями автолюбитель также справится сам.

Первоначальная настройка сигнализации Starline A93 перед началом эксплуатации

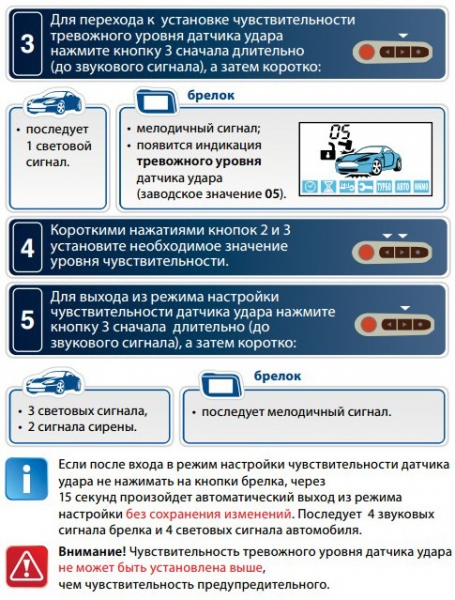

Настройка чувствительности датчика удара / наклона

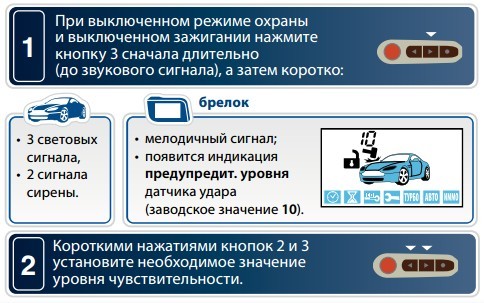

Датчик находится в приемопередающем устройстве. Настройка чувствительности может производится с помощью USB-программатора, а также ЖК-брелока. Рассмотрим последовательность действий при настройке с помощью брелока:

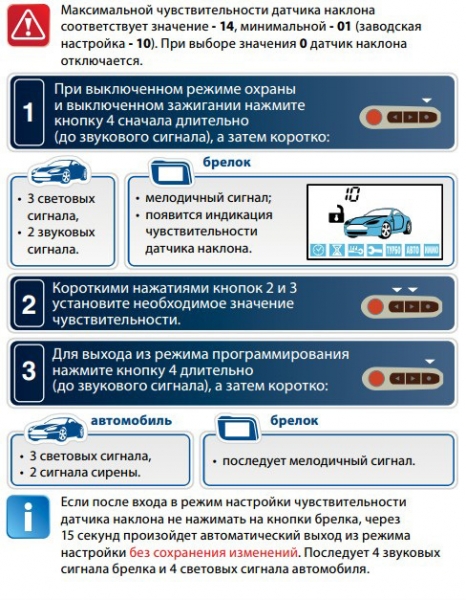

Настройка чувствительности датчика наклона с помощью ЖК-брелока производится в следующей последовательности:

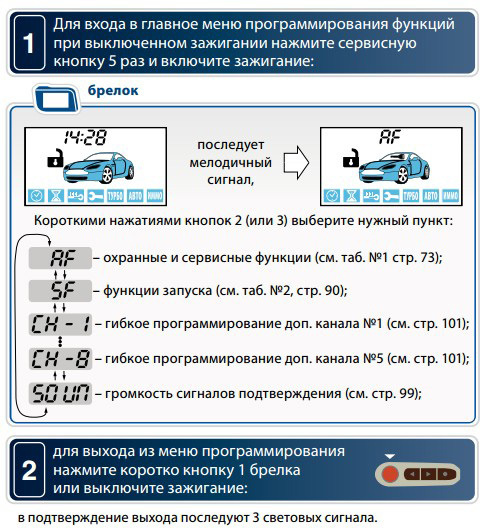

Вход в главное меню программирования

Вход в меню программирования происходит при помощи ЖК-брелока и сервисной кнопки в следующей последовательности действий:

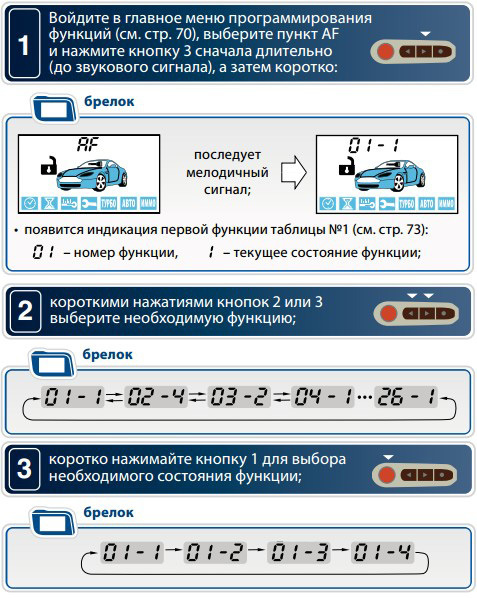

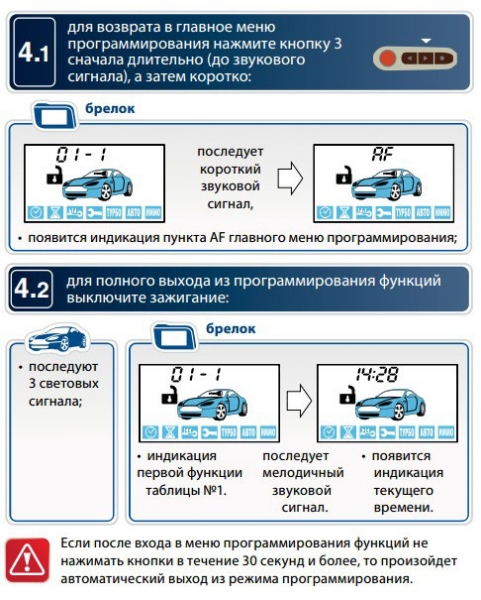

Последовательность программирования сервисных и охранных функций

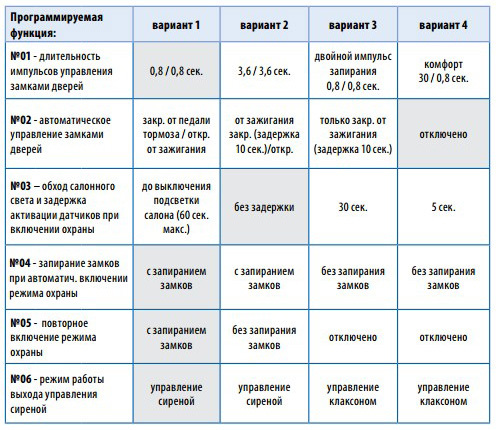

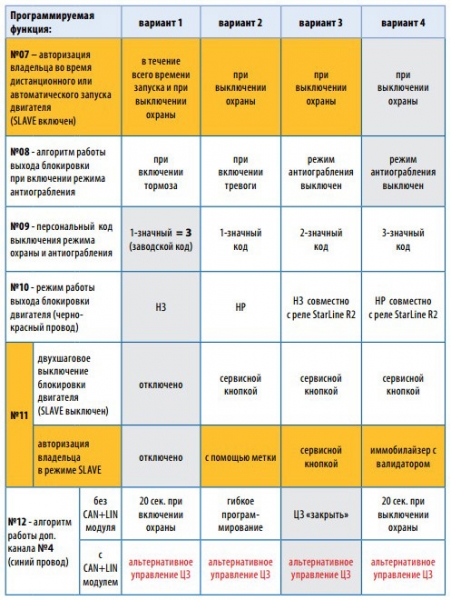

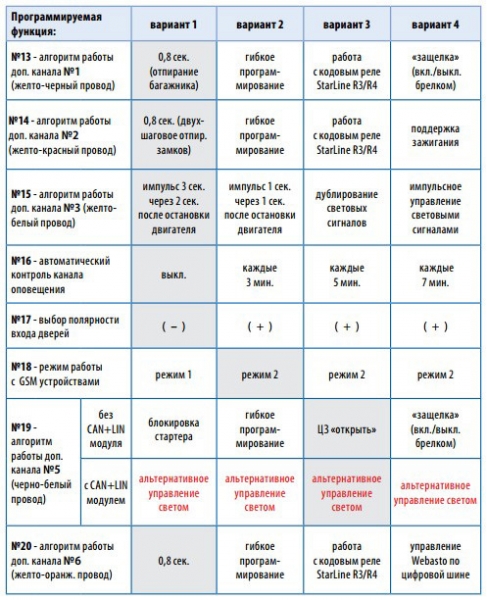

Таблицы программируемых функций

Программирование параметров запуска двигателя

• Таблица выбора программируемых функций запуска

Как установить время на брелке Старлайн А93

Для установки времени на брелоке необходимо произвести следующую последовательность действий:

Войти в меню функций, для чего необходимо удерживать кнопку 4 брелока. После этого часы на брелоке начнут мигать.

В течение 8 секунд кнопками 2-3 (больше — меньше) установить требуемое время часов.

Кратковременное нажатие кнопки 4 переведет к установке минут, последующее – будильника, далее вплоть до окончания установки.

Программирование громкости подтверждающих сигналов сирены

Возврат на заводские установки

В автосигнализации Starline A93 предусмотрено гибкое программирование дополнительных каналов. Эта процедура сложная, требует специальных навыков работы с оборудованием Starline, а также опыта настройки систем автомобиля.

Программирование канала интерфейса CAN + LIN

Данное программирование производится после подключения всех устройств охранной сигнализации Старлайн А93. Для входа в режим программирования требуется выполнить следующие действия:

Отключить питание комплекса.

Отсоединить разъем подключения интерфейса CAN + LIN.

Включить питание охранного комплекса, удерживая кнопку сервиса до тех пор, пока не прозвучит пятикратный короткий сигнал подтверждения сирены.

После отжатия сервисной кнопки должен прозвучать четырехкратный сигнал сирены, что подтверждает переход в режим программирования.

Ввод четырехзначного номера автомобиля

Каждой модели автомобиля, которая поддерживается  CAN интерфейсом, соответствует свой уникальный четырехзначный номер. Этот уникальный номер можно найти в Таблице автомобилей брошюры CAN телематика, которая входит в комплект сигнализации Старлайн А93 либо на сайте производителя can.starline.ru.
Последовательность действий:

Войти в режим программирования, как указано выше.

Быстро нажать сервисную кнопку число раз, соответствующее первой цифре номера. Сирена подтвердит соответствующими номеру количествами звуковых сигналов.

Подобную процедуру провести для последующих номеров.

По окончании ввода последней цифры через две секунды прозвучит два сигнала сирены, обозначающее, что номер введен правильно и будет записан в охранную систему. В противном случае прозвучит четыре звуковых сигнала. Программирование придется произвести заново.

Графический алгоритм действий приведен на рисунке:

Настройка параметров CAN + LIN

Последовательность действий:

Перейти в режим программирования.

Войти в раздел меню программирования нажатием кнопки соответствующее номеру раздела число раз.

Произвести программирование параметров.

Графический пример алгоритма:

Более подробное описание программирования интерфейса можно найти в инструкции по установке Starline A93.

Инструкция по эксплуатации сигнализации Стралайн А93

Скачать инструкцию по эксплуатации сигнализации Starline A93 с автозапуском или без него (соответствующую вашей комплектации) можно на официальном сайте производителя starline.ru.

• Для этого в разделе Каталог — Охранные комплексы — Снято с производства — следует найти свою комплектацию сигнализации:
• Далее перейти в раздел Инструкции для своего комплекта сигнализации — после чего инструкции в виде файлов PDF станут доступны для скачивания:
• Например, инструкция по эксплуатации сигнализации Стралайн А93 с автозапуском может быть скачана по ЭТОЙ ССЫЛКЕ.

Особенности эксплуатации

Сигнализация Старлайн А93 не вызывает особых проблем в процессе эксплуатации, особенно, если была установлена в соответствии с рекомендациями изготовителя. Сбои в ее работе могут быть обусловлены:

• частыми перепадами напряжения по шинам питания (разряде аккумуляторной батареи в зимнее время, плохим контактом с кузовом по минусовой шине);
• попаданием влаги в салон в районе установки центрального блока;
• повреждением датчика температуры двигателя;
• попытками несанкционированного доступа в автомобиль (особенно, с применением спецсредств – грабберов, высоковольтных шокеров);
• попаданием воды в брелок.

При возможных программных сбоях в первую очередь необходимо несколько раз снять-поставить автомобиль на охрану. Если сигнализация вновь дает сбой, необходимо переустановить ее на заводские установки, затем вновь произвести программирование основных функциональных параметров.

Что делать, если автосигнализация начинает жить своей жизнью

Так обычно говорят, если сигнализация в режиме охраны начинает случайно срабатывать, не позволяет снять автомобиль с охраны, либо производит иные самостоятельные действия, не сопряженные с деятельностью человека или других факторов. В этом случае следует:

• проверить концевые выключатели всех дверей, капота, багажника, возможно, есть дребезжание;
• исследовать место установки центрального блока автосигнализации (на предмет затекания влаги), ее элементов, цепей питания (отсутствие искрения);
• проверить элемент питания брелока;
• если предыдущие действия не выявят неисправности, произвести сброс на заводские установки.

Видео — краткая инструкция по эксплуатации сигнализации StarLine A93 CAN+Lin на примере Kia Ceed:
Если комплекс перечисленных мероприятий не изменит ситуацию, необходимо временно отключить сигнализацию и обратиться к специалисту.

Как экстренно отключить Starline A93

В процессе эксплуатации возможны ситуации, когда утерян брелок. В таком случае снять автомобиль с охраны можно, используя сервисную кнопку. При этом необходимо знать PIN-код, если он вводился при установке сигнализации или в процессе эксплуатации.
Стандартный алгоритм отключения автосигнализации с помощью кнопки VALET (сервисной кнопки) состоит в следующем:

Открыть дверь и оставлять ее в открытом положении.

Включить зажигание, ввести первую цифру кода, выключить зажигание.

Включить зажигание, ввести вторую цифру кода, выключить зажигание.

Подобные действия повторить до 4-й цифры PIN-кода.

После последнего выключения зажигания автосигнализация должна разблокировать автомобиль.

В автомобилях, оборудованных кнопкой «Старт-стоп» вместо обычного ключа зажигания, включать-выключать зажигание необязательно. Скорее всего, он запрограммирован на нажатие педали тормоза либо поднятие стояночного тормоза.
Если PIN-код забыт или, еще хуже, неизвестен, устанавливался прежним автовладельцем, не остается иных шансов, как физически отключить автосигнализацию. Имеется практика, что и при известном коде вследствие программных сбоев сигнализация никак не реагировала ни на брелок, ни на сервисную кнопку. В этом случае можно попробовать сбросить сигнализацию на заводские установки.
Цены на сигнализацию Старлайн А93 и другие модели можно посмотреть ЗДЕСЬ.
Последовательность физического отключения автосигнализации:

Отключить цепи питания сигнализации +12 Вольт. Если по цепям питания установлены предохранители, достаточно их извлечь из гнезд. Минус по питанию можно не отключать.

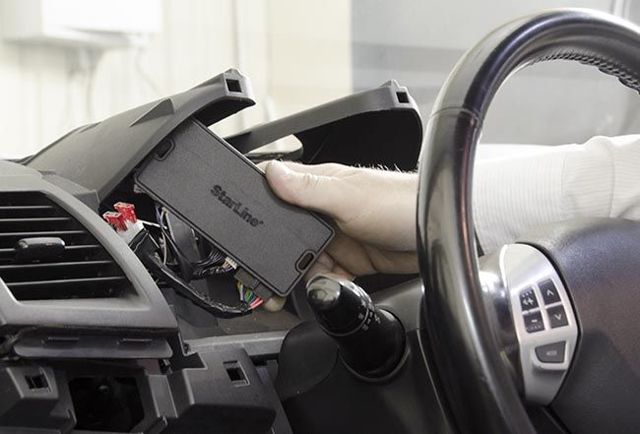

Достать все разъемы из центрального блока. Он обычно находится в районе левого колена водителя, под приборной панелью либо на центральной консоли.

Произвести восстановление разорванных цепей блокировок двигателя. Если автосигнализация была установлена самостоятельно, восстановление цепей блокировок не вызовет трудностей. В противном случае необходимо руководствоваться схемой электрооборудования автомобиля и сигнализации. В большинстве случаев установщики сигнализаций блокируют двигатель по цепям зажигания, управления форсунок и топливным насосом. В крайнем случае, можно восстановить эти цепи в обход автосигнализации, если доступ к электропроводке, ведущей к центральному блоку, затруднен.

Если удалось произвести запуск автомобиля с отключенной сигнализацией, перед продолжением движения к месту ремонта необходимо изолировать отключенные от центрального блока проводники и спрятать их, чтобы не мешали управлению автомобилем.
Смотрите какая распиновка OBD2 разъема, к которому подключаются устройства для диагностики.
Через сколько времени или какой пробег нужно менять свечи зажигания.
Как проводится проверка машины по гос номеру https://voditeliauto.ru/poleznaya-informaciya/online/proverka-avtomobilya-po-gos-nomeru.html и что при этом можно о ней узнать.
Видео — сигнализация Стралайн А93 — настройка автозапуска по температуре:
Может заинтересовать:

GSM-модуль Starline — чем он хорош и как установить?

Одним из популярных охранных комплексов, устанавливаемых на автомобили, является GSM модуль Starline, оснащенный специальным модулем мобильной связи.
С его помощью можно осуществлять связь с охранным комплексом с любого телефона, работающего в системах сотовой связи по стандарту GSM.
Популярность такого решения объясняется достаточно просто: такие системы способны без помех и на большом расстоянии поддерживать двустороннюю связь между владельцем и автомобилем, чего в ряде случаев не может обеспечить стандартная сигнализация.
Содержание

Основные преимущества GSM – модулей

По своей сути эти охранные системы отличаются от своих обычных собратьев возможностью установки связи по типу обычной телефонной сотовой связи, а она сейчас обеспечивается практически везде, а значит, расстояние между автомобилем и его владельцем не имеет никакого значения. Таким образом, для установления связи там, где брелок сигнализации не работает, можно использовать обычный телефон или смартфон.
Эта возможность осуществляется при помощи специального модуля, функционально представляющего собой сотовый телефон с сильно урезанными функциями, который, однако, имеет свой собственный номер с зарегистрированной SIM-картой, которая устанавливается прямо на модуль, может принимать и отправлять звонки, уведомления и SMS, осуществлять контроль за состоянием различных систем автомобиля.

Функции и возможности систем GSM

Автомобильная сигнализация с GSM-модулем, в зависимости от модели позволяет осуществлять следующие действия:

• Включение и отключение режима охраны при помощи мобильного приложения или простого текстового сообщения;
• Запуск и остановка двигателя, осуществление автозапуска;
• Проверка текущего состояния системы и отдельных параметров автомобиля в целом;
• Определение местонахождения автомобиля в реальном времени;
• Прослушка салона автомобиля при помощи микрофона.

Эти функции являются базовыми и в большинстве случаев кроме них, существуют прочие сервисные возможности. Отдельные операции выполняются при помощи брелока, а некоторые специфические – только при помощи телефона. Кстати, для некоторых моделей добавляется еще и возможность управлять функциями охранной сигнализации со специальной интернет-страницы.

Добавление GSM-модуля намного повышает безопасность и стойкость к угону – ведь в этом случае отключить такую сигнализацию взломом кода и перехватом радиосигнала будет невозможно.
К тому же, в современных автомобилях для обеспечения возможности контроля и управления многими функциями автомобиля охранная сигнализация настолько внедряется в бортовую электрическую сеть автомобиля и систему управления двигателем, что фактически становится ее частью.
Во многих случаях подключение проводится по штатной проводке, поэтому такие сигнализации, по сути, являются одними из самых защищенных.

Какие бывают сигнализации Starline с GSM-модулем

Для того, чтобы понять, какими возможностями обладают охранные системы с модулем GSM, можно рассмотреть конкретные модели.
Одной из самых доступных моделей является Starline 2CAN 35. Эта модель оснащена стандартными для охранных систем функциями иммобилайзера и антиграббера для предотвращения несанкционированного доступа к автомобилю и угона его без владельца.
GSM-модуль обеспечивает связь с телефоном владельца и позволяет узнать о важнейших изменениях в состоянии автомобиля при помощи подключения к CAN-шине.
В охранных GSM- сигнализациях бюджетного класса сам модуль, отвечающий за сотовую связь, выполнен в виде отдельной печатной платы и зачастую не имеет своего собственного корпуса – она вставляется в уже существующий корпус основного блока.
Что же касается более дорогих моделей от компании Старлайн, то в этом сегменте можно рассмотреть модель D94 с модулями GSM и GPS. Здесь также присутствуют практически все функции, присущие современным сигнализациям с возможностью сотовой связи.
Высокая сопротивляемость взлому и угону обеспечивается многофакторной системой проверки и идентификации пользователя.

Индивидуальный код, меняющийся при каждой постановке на охрану, встроенный иммобилайзер и множественные блокировки обеспечивают высокую надежность данного типа сигнализаций.

Данной сигнализацией можно управлять с обычного брелока (в этом случае производитель обещает дальность действия до двух километров), при этом радиоканал неплохо защищен от помех благодаря узкополосному передатчику.
При помощи брелока возможен дистанционный запуск и остановка двигателя, а также настройка его автоматического прогрева по времени или по температуре охлаждающей жидкости. Брелок имеет своеобразную форму, благодаря чему его можно отличить от брелока, скажем, сигнализации Пантера, модель которой тоже можно узнать по его форме.
Старлайн D94 GPS оснащена специальными 3D-датчиками, реагирующими на удар и наклон, которые могут регулироваться дистанционно. Такая функция может пригодиться при эвакуации автомобиля со стоянки.

Особенностью сигнализации Starline является полная интеграция с бортовым интерфейсом 2CAN, которая значительно упрощает установку, настройку и дальнейшую эксплуатацию.
При помощи связи с электронной системой управления двигателем и общей шиной охранная система получает доступ ко многим изменяемым настройкам автомобиля: управление различными электроприводами, оповещение об изменении различных параметров и возможность их оперативного изменения.

И самая главная функция данной системы – возможность GPS-позиционирования, благодаря которой становится возможным очень точно отслеживать местоположение автомобиля прямо со своего смартфона.
В принципе, более дешевые и простые системы тоже умеют это делать, но у них геолокация осуществляется по вышкам сотовой связи, а это не всегда точное определение места, кроме того, точек для привязки должно быть достаточно много (минимум три).
Одним из конкурентов этой системы является сигнализация Sky GPS-GSM с аналогичным функционалом, однако по эргономичности и удобству пользования ей далеко до продукции Старлайн. Впрочем, цена более чем привлекательная.

Особенности установки

Установка непосредственно самого GSM-модуля достаточно проста. Основные нюансы зависят от конкретной модели сигнализации и самого автомобиля. Также есть большая разница между тем, будет ли монтироваться только сам модуль или вся охранная система в полном составе. Если в первом случае можно обойтись самостоятельной работой, то во втором разумнее будет обратиться за помощью к профессиональным установщикам.
Основной алгоритм работы по установке GSM-модуля следующий:

Демонтируется часть панели приборов или щиток приборов, чтобы обеспечить доступ к блоку сигнализации.

Снятый блок сигнализации разбирается и в отведенное место устанавливается плата с модулем. На некоторых моделях имеется специальный паз, в который он вставляется. На модуль предварительно необходимо установить SIM-карту.

Основной блок сигнализации собирается, к нему подключаются все провода и разъемы, и после этого весь блок возвращается на место, вся последующая работа проводится в обратном порядке.

Вся система настраивается, номер SIM-карты регистрируется и затем системой можно пользоваться.

Отзывы владельцев

Подобные модули достаточно дороги и поэтому применяются тогда, когда риск возможной утраты или повреждения автомобиля намного превышает расходы на оснащение автомобиля подобной противоугонной системой.
Практически все пользователи таких автосигнализаций отмечают удобство пользования и высокую надежность.
Несмотря на большое обилие функций, система довольно легко настраивается и пользоваться ей легко и удобно благодаря простому и понятному интерфейсу при помощи телефона.

К тому же при установке и пользовании GSM-модуль никак не выдает своего присутствия – он не только не виден, но и является составной частью основного блока сигнализации, который обычно прячут в самых недрах приборной панели. Такие охранные сигнализации к тому же рассчитаны на самые разные атмосферные условия эксплуатации, а потому возможность сбоев и ошибок практически исключена.

С уважением, Максим Марков!

Как установить GSM модуль для управления сигнализацией StarLine A93

Главная страница » GPS и GSM » Как установить GSM модуль для управления сигнализацией StarLine A93
GSM модуль для Starline A93 представляет собой устройство, монтаж которого позволит сделать из обычной сигнализации охранный комплекс с возможностью отслеживания координат авто. Этот девайс устанавливается дополнительно и может использоваться только с «сигналкой» модели А93.
Основное достоинство подключения GSM устройства к сигнализации с автозапуском двигателя A93 через программный интерфейс заключается в мониторинге координат авто.

Благодаря наличию модуля автовладелец может в любой момент получить на телефон данные о месте расположения машины. Погрешность при выявлении координат может составить до нескольких метров при условии, что на местности минимум помех.

Это позволит своевременно определить местоположение авто в случае угона и вернуть машину.

Использование GSM устройства для Starline A93 обеспечит возможность мониторинга машины в пределах зоны действия мобильного покрытия, то есть практически везде.
Модули M22 и GSM-мастер, устанавливающиеся в А93, имеют такие преимущества:

Оповещение автовладельца, устройства от Старлайн работают с СИМ-картами любых операторов, независимо от страны. В память карточки потребитель может записать до четырех номеров, на которые будут поступать извещения с текстом. Автовладелец может выбрать метод оповещения для отдельного номера индивидуально. В случае срабатывания тревожного сигнала система сообщает причину, по которой это произошло.

Эффективная защита. Модуль М22 можно использовать автономно от сигнализации. Процессорный блок оборудован тремя разъемами, к ним допускается подключить концевые переключатели дверей, багажного отсека, педали тормоза и т. д. Каждый из входов программируется отдельно, при активации на телефон владельца будет приходить сообщение с конкретным текстом по выбранному типу извещения.

Если автомобиль оборудован предпусковым обогревателем, GSM устройство может использоваться в качестве пейджера для управления этой системой. Процедура активации производится посредством отправки сигнала по дополнительному каналу. Есть нюансы использования функции. Для управления предпусковыми подогревателями Вебасто автовладелец должен заранее подключить устройство по шине W-Bus.

Компактность модуля позволит выполнить скрытую установку. Небольшие размеры устройства связаны с тем, что антенный адаптер интегрирован внутрь процессорного блока.

Термостойкость модулей. Все охранные средства Старлайн производятся с учетом температур, которые могут преобладать как в южных, так и в северных регионах России. Устройство отлично справляется со своими задачами в -40 и +85 градусов. В комплектацию к модулю входит специальная карточка, функционирующая в обширном диапазоне температур — от -45 до +105 градусов. Примечательно, что эта карта может работать в условиях вибраций, высокой влажности воздуха, загрязнений и ударов.

Еще одно преимущество модуля — энергосбережение. Благодаря инновационным технологиям, использующимся при производстве, потребитель сможет поставить устройство и не переживать за разряд АКБ. Работа девайса не приведет к снижению емкости батареи.

В модели GSM-мастер предусмотрен режим антиограбления, который позволит защитить не только машину, но и автовладельца. Если произойдет вынужденная остановка и водителя силой выгонят из салона авто, то модуль вычислит разбойное нападение и позволит злоумышленнику отъехать на определенное расстояние от владельца. После этого произойдет автоматическая активация блокировки силового агрегата. Информация о событии поступит на телефон автовладельца, а другие участники будут предупреждены о скорой остановке автомобиля посредством аварийной сигнализации. Блокировка силового агрегата осуществляется при снижении скорости движения до 30 км/ч.

Еще одно преимущество заключается в возможности управления дополнительными устройствами, подключенными к автосигнализации Старлайн, и сервисными опциями. К примеру, потребитель может реализовать пуск мотора дистанционно, на расстоянии. Также можно настроить автоматическую активацию опции защиты при конкретных условиях. Ставить машину на охрану с подтверждением сирены или без нее и т. д.

Stason Nissan привел краткое описание комплектации и основных преимуществ устройства Старлайн М22.

Способы управления и возможности

Обзор способов управления GSM устройством:

Передача команд может осуществляться посредством звонков на номер, карточка которого установлена в устройстве GSM. Чтобы дополнительно защитить устройство от взлома, можно настроить его так, чтобы оно работало с конкретным номером телефона и не реагировало на звонки с других номеров.

Управление опциями может производиться с помощью SMS-сообщений, содержащих команды. При попытке угона потребитель может переслать на GSM устройство команду о немедленной блокировки мотора.

Управлять устройством можно через сеть, методом установки специальной программы на телефон.

Возможности, которые обеспечивает установка GSM модулей на сигнализацию:

Потребитель может отправить запрос на модуль, чтобы удостовериться в качестве GSM сигнала. Также посредством отправки сообщений узнается о состоянии АКБ машины, разряжена ли батарея или нет. При необходимости можно узнать версию установленного на модуле ПО.

Посредством сообщения можно узнать баланс на карточке, которая установлена в устройстве.

В сообщении автовладельцу может быть отправлена информация о превышении скорости.

Есть возможность записи индивидуальных текстов сообщений для получения.

Канал АвтоАудиоЦентр рассказал об основных опциях и особенностях GSM модуля Старлайн модели М22.

Как установить?

Разберем процедуру установки GSM устройства своими руками на примере автомобиля Мицубиси Лансер:

Перед непосредственной установкой надо произвести демонтаж облицовки на центральной консоли, если управляющий модуль «сигналки» был размещен за приборную панель. Нужно получить доступ к процессорному блоку, он может быть установлен где угодно, но обычно ставится за щиток приборов. Если не знаете, где стоит девайс, обратитесь к установщику вашей «сигналки». В Мицубиси Лансер надо выполнить демонтаж передней панели, дефлекторов печки, нижней части облицовки, а также самого щитка.

Затем выполните снятие облицовки аудиосистемы. Это потребуется для демонтажа консоли, поскольку в этих моделях авто она защищена со всех сторон облицовкой.

Когда демонтаж центральной консоли будет выполнен, производится снятие панели приборов. В Мицубиси Лансер для разбора потребуется заранее снять дефлектор печки. После отсоединения фиксаторов надо отключить разъем клавиши INFO. Выполните демонтаж приборки и отложите ее в сторону.

Теперь получен доступ к процессорному устройству охранного комплекса. Надо отсоединить все штекеры и отложить блок в сторону.

Разберите процессорный модуль, для откручивания болтов его корпуса потребуется отвертка. Затем разберите девайс и извлеките из него основную схему. Монтаж GSM устройства осуществляется в специально предназначенный для этого паз, расположенный на плате процессорного блока. Разместить прибор неправильно не получится, поскольку все монтажные места отмечены на нем. Чтобы облегчить процедуру подключения для потребителей, производитель указал на плате охранного комплекса Старлайн схему монтажа GSM устройства.

После успешного монтажа производится установка СИМ-карточки, которая входит в комплектацию. Извлеките карту и установите ее в специальный разъем на GSM устройстве.

Монтаж GSM девайса окончен, теперь можно выполнять сборку устройства. Процедура производится в обратной последовательности. Извлеченная ранее схема устанавливается в процессорный модуль, ничего перепутать не получится, поскольку есть только один способ монтажа.

Затем производится подключение процессорного блока к разъемам сигнализации за приборной панелью. Зафиксируйте устройство на месте, выполните сборку облицовки центральной консоли. При подключении оставьте доступ к сервисной кнопке, с помощью которой будет выполняться программирование модуля. Эта клавиша также позволит обнулить все настройки.

Демонтируйте облицовку панели, чтобы получить доступ к процессору

Извлеките блок из места монтажа и выполните его разбор

Подключите модуль GSM и установите в него карточку мобильного оператора

Настройка сигнализации после установки GSM модуля

Использование GSM модуля для Starline A93 после установки будет невозможным, если вы не привяжете его к сигнализации.
Чтобы обеспечить качественную связь GSM модуля с автосигнализацией, после установки устройство надо прописать:

Найдите сервисную клавишу Валет. Если сигнализация устанавливалась самостоятельно, вспомните, где вы ее разместили. Когда монтаж охранного комплекса осуществлялся специалистами, уточните в установочном центре, где мастер спрятал кнопку. Обычно она ставится под приборной панелью и маскируется в один из жгутов со штатной проводкой.

Кликните по сервисной клавише семь раз, зажигание при этом должно быть выключено.

Проверните ключ в замке зажигания, чтобы включить его. Охранный комплекс начнет автоматический поиск новых установленных модулей и выполнит их регистрацию в памяти процессорного блока. После успешной привязки на дисплее коммуникатора отобразится индикатор в виде спутника. Это говорит о готовности настройки телематических опций.

Особенности GSM модуля для автосигнализации Старлайн А93 и инструкция для установки и настройки своими руками

Главная страница » Сигнализации » Особенности GSM модуля для автосигнализации Старлайн А93 и инструкция для установки и настройки своими руками
GSM-модуль для Starline A93 позволяет отслеживать координаты авто, управлять датчиками, а также запускать двигатель на расстоянии.
Перед использованием устройства пользователь должен привязать его к блоку управления сигнализацией.
Последующая настройка GSM модуля Старлайн А93 на автомобиле производится методом отправки сообщений или вызова на СИМ-карту, установленную в блоке.
Обзор основных функций автомобильного GPS модуля для «сигналки» Старлайн А93:

Устройство с диалоговым кодом во время работы может определять координаты транспортного средства. Для этого могут применяться сотовые станции GSM либо спутники ГЛОНАСС и GPS. В зависимости от дооснащения охранного комплекса, точность определения координат может отличаться.

Отправка данных о местоположении автомобиля, а также о состоянии охраны на телефон владельца. Пользователь может настраивать работу модуля так, чтобы устройство отправляло сигналы о срабатывании охранного комплекса.

Возможность управления дополнительным оборудованием в автомобиле с применением вспомогательных каналов сигнализации.

Автозапуск двигателя. Устройство может позволять выполнить эту функцию при правильном подключении схемы контактов на стартере.

Управление параметрами чувствительности датчика удара или наклона. При необходимости пользователь может отключить работу обоих контроллеров.

Включение и отключение режима «Антиограбление». При его активации производится блокировка двигателя машины в случае насильственного захвата. Мотор блокируется через 30-60 секунд, это сделано в целях безопасности пользователя. За это время злоумышленник должен уехать с места преступления, но далеко его он не покинет.

Оповещение пользователя посредством отправки СМС-сообщения или звонка.

Возможность контроля уровня GSM-сигнала, параметра напряжения в электросети автомобиля, а также версии программного обеспечения. Также потребитель может запросить баланс на СИМ-карточке, установленной в модуле.

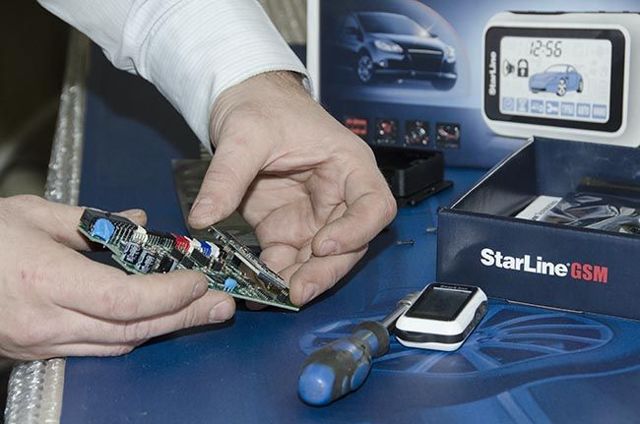

Фото GSM-модуля для Starline A93

Видео: особенности и возможности модуля GSM

Канал «Gizma» в своем видеоролике подробно рассказал о функциях и технических характеристиках, а также о том, как работает GSM модуль для сигнализаций Старлайн.

Преимущества и недостатки

Описание преимуществ встроенного модуля GSM:

Наличие подробного сервисного руководства, в котором описана пошаговая последовательность действий для монтажа и подсоединения. В комплектацию устройства входит схема, с помощью которой модуль будет подключаться.

Блок для сигнализации A93 имеет несколько режимов оповещения автовладельца. Если СМС-сообщение с текстом не дойдет до адресата, можно выполнить звонок.

Модуль для Старлайн имеет небольшие размеры. Компактность устройства позволит произвести его скрытый монтаж, в результате чего блок будет защищен от злоумышленника.

Надежная защита транспортного средства при автономном использовании, отдельно от сигнализации. Блок управления оснащен специальными выходами для подключения триггеров дверей, капота, багажного отделения, ручного тормоза и т. д. Каждый из разъемов может быть настроен отдельно. При срабатывании одного из концевых переключателей информация об этом отправляется на телефон пользователя.

Возможность управления предпусковым обогревателем двигателя. Для реализации этой задачи применяется отдельный дополнительный канал. Если автомобиль оборудован обогревательным устройством, модуль заранее должен быть соединен с W-Bus интерфейсом.

Термостойкость блока. GSM-модуля для Starline выпускаются с учетом температурных режимов северных и южных регионов России. В результате этого нормальна работа блока возможна в диапазоне от -40 до +85 градусов.

Наличие режима энергосбережения. При подключении напрямую к аккумулятору можно не переживать за разряд батареи. Использование модуля не повлияет на емкость источника питания.

Основной недостаток блока GSM для сигнализации Старлайн А93 заключается в стоимости. Сегодня на рынке можно найти множество моделей охранных систем, имеющих возможность автозапуска и мониторинга координат.

Как установить GSM модуль для Старлайн А93?

Прежде чем поставить и подключить модуль, пользователь должен снять автомобиль с охраны. Действия по монтажу будут осуществляться с блоком управления сигнализацией.

Процесс установки своими руками рассмотрен на примере автомобиля Mitsubishi Lancer:

Производится снятие декоративной облицовки в салоне автомобиля, в частности, речь идет о накладках на центральной консоли. Пользователь должен получить доступ к микропроцессорному блоку сигнализации, а он обычно располагается за панелью приборов. Если автовладельцу неизвестно, где расположен модуль, его потенциальное место монтажа нужно уточнить у установщиков. В автомобилях Лансер пользователь должен снять дефлекторы отопительной системы, а также магнитолы.

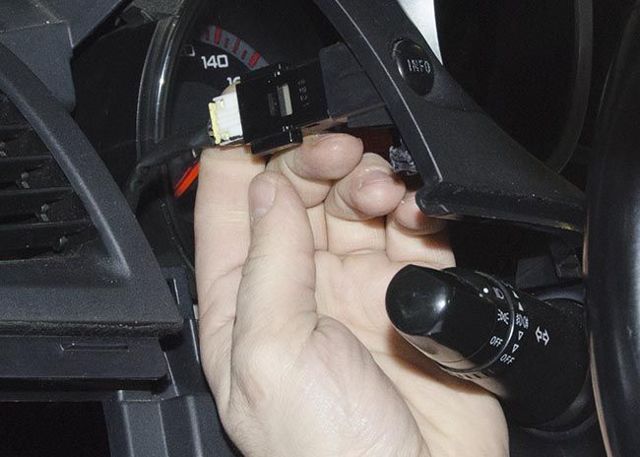

Затем выполняется демонтаж приборной комбинации. В автомобилях Lancer для выполнения этой задачи нужно снять дефлектор печки. От приборной комбинации отсоединяется колодка с кнопкой INFO и другие разъемы. Затем панель демонтируется и убирается в сторону.

После получения доступа к блоку управления устройство нужно снять. От микропроцессорного модуля для этого отключаются все колодки с проводами.

Затем производится разбор блока управления. С помощью крестообразной отвертки выкручиваются болты, фиксирующие части его корпуса. После разбора из блока извлекается основная плата.

Установка GSM модуля своими силами производится в специальный паз, расположенный на схеме. Допустить ошибки при выполнении этой задачи не получится, поскольку все установочные элементы отмечены на плате.

Затем в модуль устанавливается рабочая СИМ-карта, входящая в комплект поставки. Предварительно она должна быть активирована. Также на карточке следует отключить ввод пароля при активации модуля.

После этого производится сборка блока в обратном порядке. Плата вставляется в модуль, затем части корпуса соединяются. Необходимо закрутить болты, которые их фиксируют.

Микропроцессорный модуль сигнализации устанавливается на место, за панель приборов. Нужно максимально зафиксировать блок, чтобы на него не оказывали воздействие вибрации во время движения. Модуль подключается к разъемам, но при установке надо обеспечить доступ к сервисной кнопке. С помощью этого элемента управления можно произвести настройку блока, а также обнулить все рабочие параметры.

Инструкция по эксплуатации

Процедура программирования выполняется так:

Выполняется поиск кнопки входа в сервисный режим обслуживания. Если охранный комплекс устанавливался не самостоятельно, то для этого нужно обратиться к установщикам. Кнопка обычно располагается под панелью приборов.

Клавиша нажимается 7 раз при отключенном зажигании в авто.

Ключ в замке прокручивается в положение «АСС». После этого блок управления сигнализацией начнет поиск всех устройств, установленных дополнительно. При успешном определении модуля производится его привязка к микропроцессору. Если процесс программирования выполнен успешно, на дисплее брелока появится значок в виде спутника.

Настройка автозапуска

Для настройки дистанционного пуска двигателя могут использоваться следующие команды:

0067+1#N. N в данном случае обозначает периодичность запуска силового агрегата, а знак 1 соответствует одному часу. Если требуется настроить автоматический старт каждые 2 или 4 часа, вместо 1 указываются цифры 2 и 4 соответственно.

0067+1#0 — отключение режима автозапуска двигателя.

0067+2#t — настройка автоматического старта по показаниям температуры. Вместо значения t, указывается цифра в диапазоне от -1 до -30.

0067+2#0. Данная команда позволяет отключить функцию удаленного пуска силового агрегата по показаниям температуры.

Таблица: команды управления системой

Список сообщений для управления и настройки GSM модуля Старлайн А93:

Команда
Описание

40
Получение координат расположения транспортного средства. После отправки СМС-сообщения на телефон пользователя придут данные о местоположении в децимальном формате. В случае когда прием данных затруднен из-за воздействия помех, поиск транспортного средства будет выполняться в течение последующих 15 мин.

43
Получение данных о местоположении автомобиля в виде фрагмента карты. На телефон автовладельца поступит сообщение со ссылкой на сайте, который применяется для просмотра информации на телефоне. Также СМС может содержать закодированную информация о координатах, которая откроется после перехода по ссылке. Для использования данной возможности мобильное устройство должно иметь доступ к Интернету.

0040Х
Периодическая отправка сообщений с координатами машины, где Х обозначает число минут. Максимально настроенное значение должно составить не более 1440 мин. Передача данных будет осуществляться через определенный интервал либо после активации или отключения системы зажигания. Если требуется отключить эту опцию, отправляется сообщение с текстом 00400.

0043Х
Периодическое получение отчета о местоположении автомобиля в координатах. Единственное отличие состоит в том, что данные будут поступать в виде фрагмента карты. Для отключения данной опции требуется отправить СМС с командой 00430.

0046Х
Команда для отправки сообщения о превышении скорости передвижения, максимально допустимое значение указывается вместо символа Х. К примеру, если передать команду с текстом 004660, то пользователь будет оповещаться в случае движения со скоростным режимом в 60 км/ч. Предупреждение отправляется на телефон автовладельца в случае, если скорость была превышена в течение 15 с. Если требуется отключить данную функцию, на модуль отправляется сообщение с текстом 00460.

00471
Оповещение автовладельца о перемещении автомобиля при активированном режиме защиты. Модуль будет предупреждать пользователя об эвакуации или попытке укатить транспортное средство. Для выключения опции отправляется сообщение с текстом 00470.

00490
Выключение всех отчетов

06
Запрос значения пароля PW

0000ХХХХ
Команда для назначения нового кода PW, вместо ХХХХ вводится пароль

0050ХХХХ
Изменение пароля PS для управления модулем. Вместо ХХХХ необходимо указать цифры кода.

00591
Команда для обновления версии прошивки в модуле, перед ее отправкой не нужно снимать устройство. После получения сообщения блок начнет в автоматическом режиме подключаться к удаленному серверу. При наличии новой версии прошивки производится ее обновление, на телефон потребителя должно прийти оповещение.

00911
Включение функции управления охраной с помощью вызова. После отправки сообщения производится активация режима защиты в случае телефонного звонка, но модуль не будет устанавливать звуковое соединение. Для отключения данной опции отправляется сообщение с текстом 00910.

009401
Включение всех команд управления для дополнительного номера автовладельца. Если требуется выключить функцию, нужно отправить сообщение с текстом 009400.

Регистрация на Starline-online

Для управления системой охраны с помощью компьютера нужно зарегистрировать учетную запись на сайте :

Производится вход на веб-сервис. В открывшемся окне нужно нажать на клавишу «Регистрация аккаунта».

Появится форма, в которой пользователь вводит персональные данные. Имеются в виду адрес электронной почты и пароль для авторизации. Если автовладельцу известен номер СИМ-карты, установленной в модуле, необходимо поставить галочку напротив соответствующего пункта.

Нажимается клавиша «Готово». После этого на электронную почту поступит сообщение, в котором содержится ссылка, по ней нужно перейти. Это приведет к открытию учетной записи на сайте Старлайн.

В новом окне нажимается клавиша «Добавить модуль». После этого веб-ресурс начнет процесс регистрации нового блока. В этом окне следует указать тип модуля.

Выполняется ввод названия устройства, его имени. Также пользователь должен указать номер своего мобильного телефона и отправить с него сообщение с текстом 00581. После этого должен прийти пароль, который нужно указать в соответствующем поле на сайте. Нажимается кнопка «Продолжить».

Скачать инструкцию по настройке и эксплуатации в формате PDF

Загрузить сервисное руководство для управления и настройки модуля:

Руководства на русском языке по эксплуатации и установке сигнализации

Инструкция по эксплуатации и установке

Сколько стоит GSM модуль для Старлайн А93?

Купить модуль можно по такой цене:

Наименование
Цена, руб

GSM модуль для сигнализации Старлайн А93
3500-8500

Цена актуальная для трех регионов: Москва, Челябинск, Краснодар.

Видео: как пользоваться мобильным приложением

Канал «CrossoveR 159» в своем видеоролике рассказал о том, как использовать GSM модуль Старлайн с помощью программы для мобильного устройства.
У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос Была ли эта статья полезна?Оценить пользу статьи: (3
