Особенности замены генератора на ваз-2114: 8 последовательных шагов

Все современные автомобили оснащены основным и дополнительным оборудованием, требующим питания электрическим током. В качестве источника выступает АКБ транспортного средства, для подзарядки которого необходим генератор.

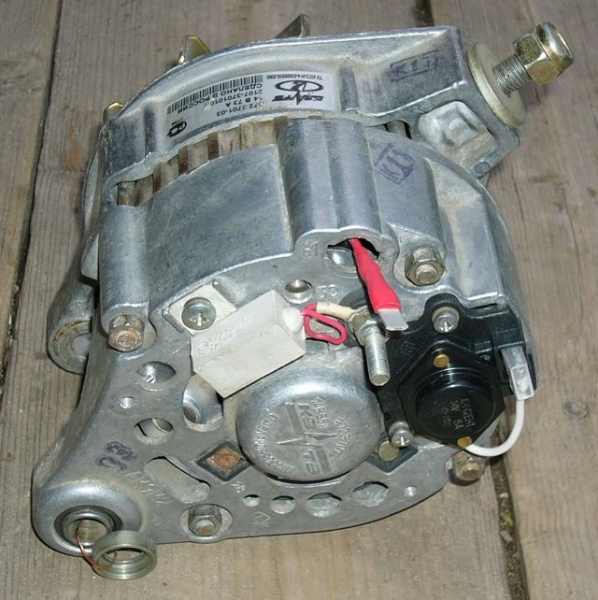

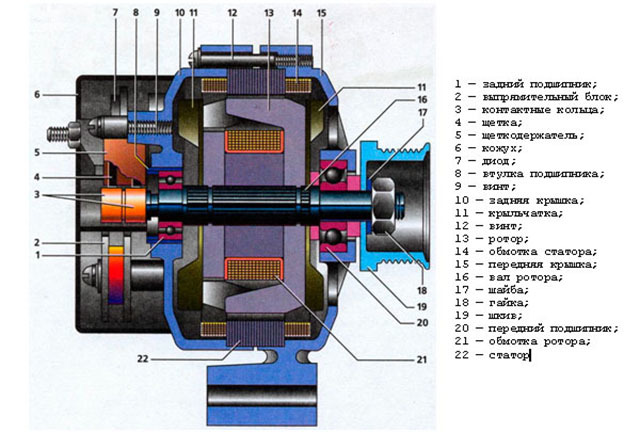

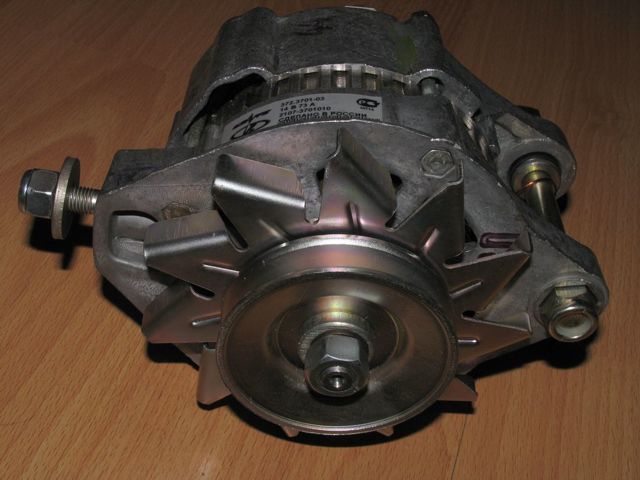

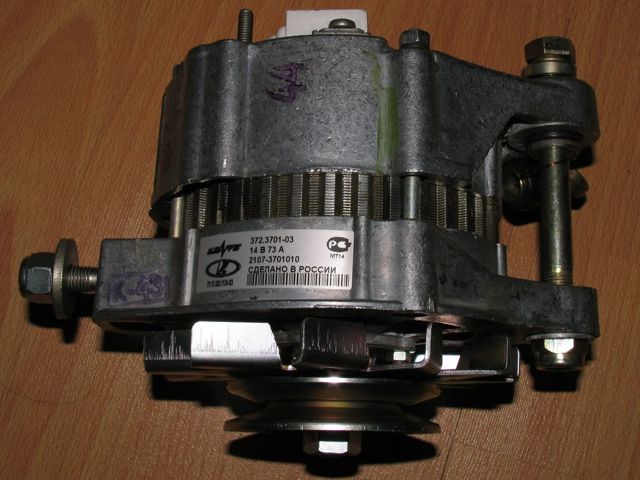

Устройство генераторной установки ВАЗ 2114

Передняя и задняя крышка. Они сделаны из алюминия и имеют гнезда для подшипников. на корпусе задней крышки расположена клемма для соединения с аккумуляторной батареей, а также предусмотрен разъем, через который на обмотку возбуждения подается напряжение. На этой же задней крышке присутствует конденсатор для подавления радиопомех. Предусмотрено место для монтажа и фиксации щеток.

Цилиндр сердечника статора в генераторе ВАЗ 2114 изготовлен из трансформаторного железа. Внутри находятся пазы, в которые уложена обмотка. Имеются выводы для соединения с выпрямительным блоком, а к статору болтами прикручены крышки.

На валу ротора имеется обмотка возбуждения, подключаемая к контактным медным кольцам. На передней части вала находится шпоночная канавка для монтажа приводного шкива.

В генераторе ВАЗ 2114 щетки сделаны в виде цельного узла, совмещенного с электронным реле. Оно скрыто в прочный металлический корпус и прикреплено к щеткодержателю.

На задней крышке изнутри держится блок диодов, состоящий из 6 основных и 3 дополнительных. Они установлены на алюминиевые пластины полукруглой формы, которые обеспечивают лучшее охлаждение полупроводников.

Технические характеристики генератора ВАЗ 2114

Напряжение на обмотке возбуждения варьируется в пределах от 13,2 до 14,7 вольт.

Генератор вырабатывает ток силой до 80 ампер.

Натяжка ремня такова, что под весом 10 кг прогиб должен быть менее 8 мм.

Генераторная установка в ВАЗ 2114 прикреплена к блоку силового агрегата слева по ходу движения. Ротор вращается в правую сторону за счет приводного ремня, соединенного с коленвалом двигателя.

Возможные поломки генераторов ВАЗ 2114

Все неисправности, связанные с генераторной установкой отечественного автомобиля, делятся на электрические и механические.

Механические поломки

Электрические поломки

Диагностировать поломку электрического характера в генераторе ВАЗ 2114 можно по таким факторам, как:

• генератор не дает зарядку ВАЗ 2114;
• снижение напряжения заряда;
• повышение напряжения заряда.

• лампочка заряда АКБ постоянно горит или моргает;
• при работающем моторе фары светят слабо, а дворники работают медленно;
• в аккумуляторе кипит электролит, а фары светят слишком ярко.

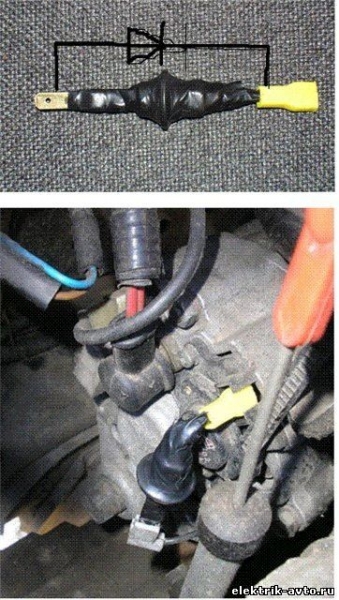

Поверхностная проверка работы генератора ВАЗ 2114 может быть выполнена без демонтажа устройства. Вам потребуется мультиметр или вольтметр постоянного тока. Необходимо измерить напряжение на клеммах АКБ при работающем двигателе. Если оно будет равно 12 вольтам, генератор не дает заряд, а если ниже 14,5 при выключенном электрооборудовании – заряд недостаточный.
Не проверяйте работу генератора, снимая плюсовую клемму с аккумулятора, иначе электронное реле-регулятор или другая электроника может выйти из строя.

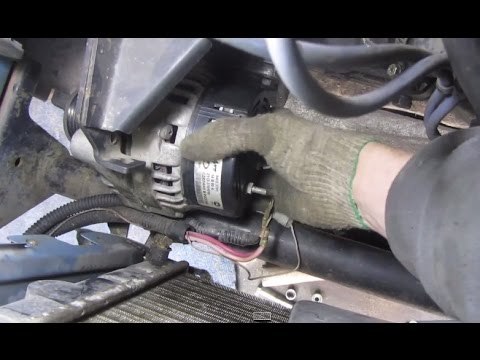

Снимаем генератор с ВАЗ 2114 самостоятельно

Для диагностики более серьезной неисправности генератора ВАЗ 2114 необходимо его демонтировать. Держится устройство на специальном кронштейне на блоке двигателя. Чтобы снять установку вам потребуются следующие инструменты:

• гаечные ключи на 10 и 13;
• рожковый ключ 17х19;
• монтировка;
• головка на 15.

Снимите клеммы с аккумуляторной батареи.

Ослабьте ремень и снимите его, а потом демонтируйте натягивающий механизм.

Отсоедините провода от генератора, прикрытые резиновым чехлом, а также отключите разъем подачи напряжения на обмотку.

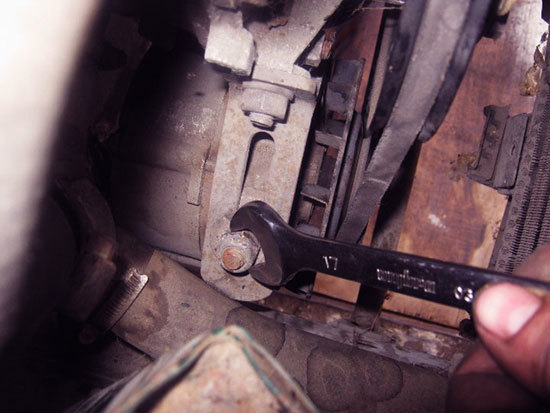

Генератор держится за счет длинного болта и гайки. Вытащить его непросто, поэтому сначала открутите головкой на 15 болты, на которых держится кронштейн на блоке. Они расположены с задней части генераторной установки. Разверните зарядное устройство по часовой стрелке, что позволит вам снять ось крепления к кронштейну.

Открутите гайку ключом н 19 и вытащите ее со втулкой.

Используя пробойник или что-нибудь похожее, выбейте из кронштейна ось. Генератор вытащите вверх и можно приступать к обслуживанию.

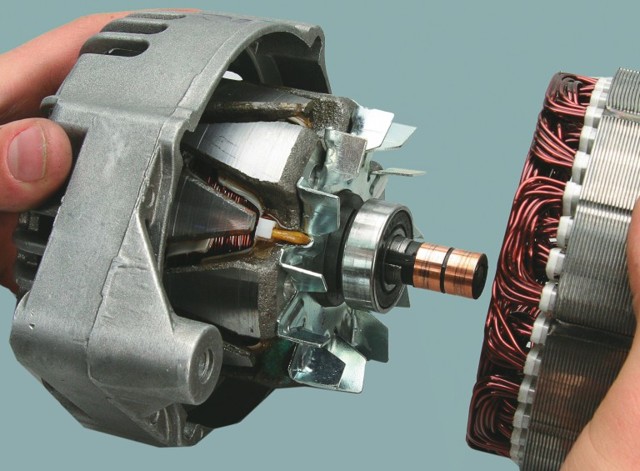

Разборка генератора ВАЗ 2114

Отжать защелки и демонтировать защитный чехол из пластика.

Пометить расположение крышек относительно статора, что упростит процесс сборки в будущем.

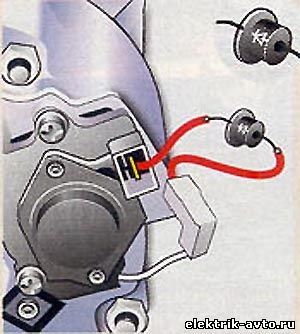

Выкрутить винты крепления щеточного узла и снять его.

Отключить провода от вывода регулятора.

Выкрутить 4 винта, которые держат выпрямительный блок, а затем отключить выводы обмоток и снять его с конденсатором.

Выкрутить стяжные винты и снять крышку со стороны контактных колец.

Зажать вал ротора в тиски и выкрутить гайку, которая держит шкив. После этого его можно демонтировать вместе с упорной шайбой.

Снять крышку с ротора.

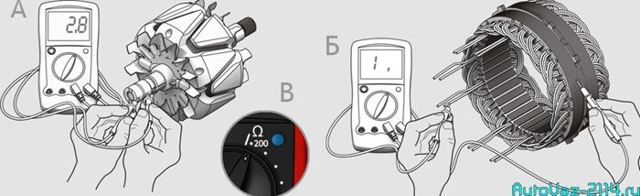

После разборки генератора ВАЗ 2114 тщательно осмотрите все составные части на предмет повреждения или чрезмерного износа.

Проблемы с щеточным узлом ВАЗ 2114

Работа щеточного узла зависит от самих щеток и электронного регулятора, называемого в простонародье «шоколадкой» и «таблеткой». Замена щеток генератора ВАЗ 2114 может быть проведена без демонтажа генератора, но это не очень удобно.

Что касается щеток ВАЗ 2114, их износ можно диагностировать по таким признакам, как:

• отсутствие заряда АКБ;
• пониженное напряжение бортовой сети;
• скачущее напряжение заряда.

В свободном состоянии щетки должны быть длиной более 5 мм, а если у вас меньше, не раздумывая меняйте их. Для проверки состояния щеток их необходимо подвигать в пазах. Двигаться они должны свободно, а при зависании смажьте их каплей масла.
Проверьте состояние контактных колец на предмет наличия выработки. Если таковая присутствует, отшлифуйте кольца мельчайшей наждачкой. После замены щеток, если проблема была в них, работоспособность генератора сразу восстановится.

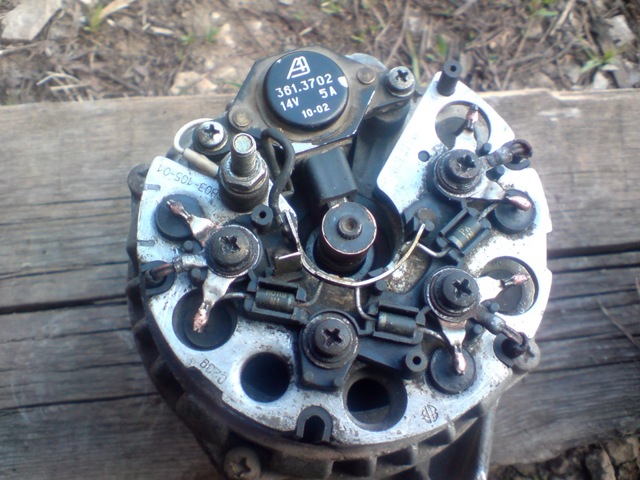

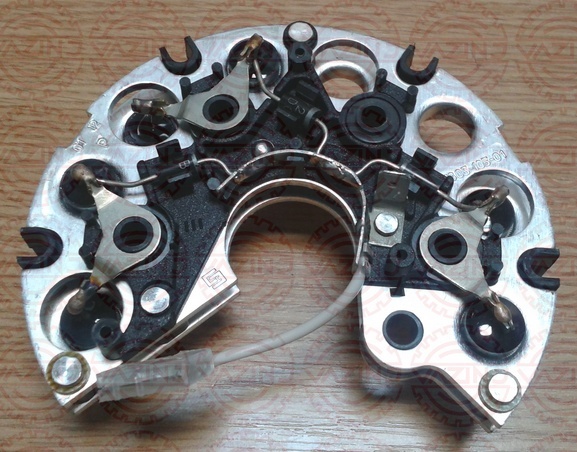

Проблемы с диодным мостом ВАЗ 2114

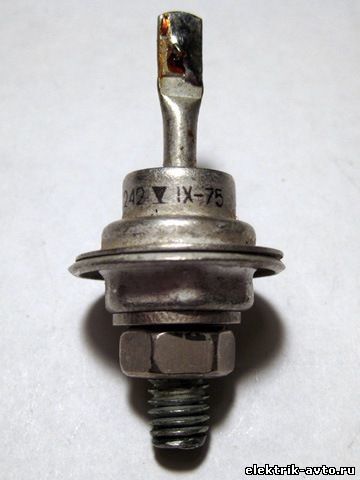

Выход из строя диодного моста может быть обусловлен пробоем силовых диодов, которые можно заменить, если только вы их найдете. Можете попробовать найти необходимые запчасти у автоэлектриков, но гораздо дешевле и проще оказывается купить новый диодный мост и заменить им свой старый. Работа выполняется следующим образом:

Устанавливаем в блоке контактный болт и зажимаем его гайками.

Расправляем и устанавливаем выводы обмоток статора и закручиваем гайки в точках контактов.

Затягиваем болты крепления выпрямительного блока.

Устанавливаем щеточный узел и таблетку, прикручивая их винтами к задней крышке.

Устанавливаем пластиковую защиту и крепим фиксаторы.

После завершения работ монтируем генератор ВАЗ 2114 на свое место, подключаем провода, натягиваем ремень и заводим машину.

Замена генератора Ваз 2114

Заменить генератор на ВАЗ 2114 приходится в разных ситуациях, но в основном причина в установке дополнительных электропотребителей:

• мощная звуковая система;
• улучшенное или дополнительное наружное освещение;
• подсветка внутри и снаружи.

Вместо штатного 80-амперного генератора от ВАЗ 2114 автомобилисты покупают 115-амперный генератор от Калины или Приоры, который полностью совпадает по креплению. Единственное, что нужно сделать с новой установкой, это заменить шкив приводного ремня, но с этим справится каждый.

Видео: Как подтянуть или ослабить ремень генератора ВАЗ 2110, 2114, 2115

Видео: Замена генератора на ВАЗ 2110-2112 и 2114-2115

Самостоятельный ремонт генератора на ВАЗ 2114

Содержание:
Задача генератора заключается в обеспечении работоспособности всей электрической схемы автомобиля. В данном случае мы говорим про модель ВАЗ 2114. Система способствует распределению электричества. Ее нельзя назвать совершенной и безотказной, потому порой определенные проблемы возникать могут.

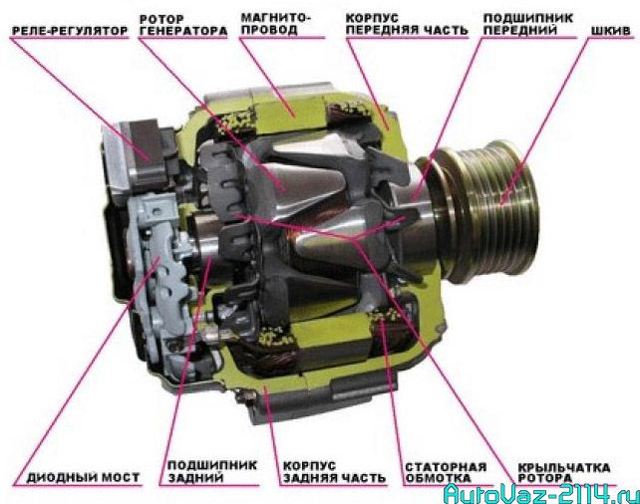

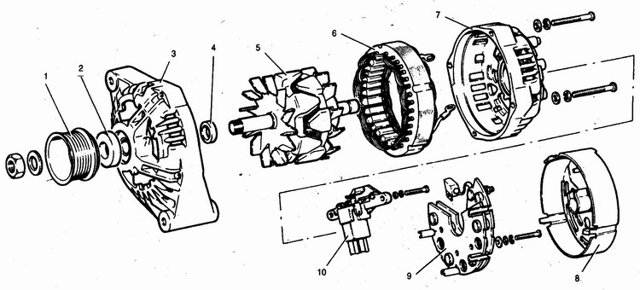

Элементы устройства

Основные неполадки

Есть несколько основных неполадок, характерных для генератора. Если изучить их, выполнить ремонт будет вполне реально даже своими силами.
Перечислим их, а также расскажем о необходимых дополнительных действиях для устранения.

Поломка

Ваши действия

Перегорел предохранитель

Чтобы устранить данную неисправность, достаточно просто заменить старый предохранитель на новый. Но при этом обязательно определите причину, из-за которой возникла проблема

Оборвалась цепь, питающая приборы

В данной ситуации обязательно убедитесь в надежности соединения нулевого провода с остальными контактами

Возникли проблемы с замком зажигания

Проверьте, работает ли плата замка зажигания

Вышла из строя контрольная лампа

Просто поменяйте устройство на новое, если лампа просто перегорела

Вышли из строя щетки

Вам предстоит поменять сами щетки, а также их держатели. Проверьте контакты на предмет наличия окислений. Их можно обработать с помощью WD40 или зачистить бензином

Не работает регулятор напряжения

Данный агрегат подлежит замене. Отремонтировать его невозможно

Повредился или вышел из строя ремень генератора

Можно попытаться отрегулировать натяжение ремня, если проблема в этом. При повреждениях агрегата прибегают к его полной замене

Вышел из строя подшипник

Здесь поможет только его полная замена.

Подобные поломки встречаются достаточно часто, потому их нельзя игнорировать при первых же признаках. Разобравшись в устройстве генератора, решать проблемы его неисправности становится гораздо легче.
В некоторых случаях решить вопрос путем замены или ремонта отдельных элементов генератора не удается, потому единственное верное решение — полная замена агрегата.

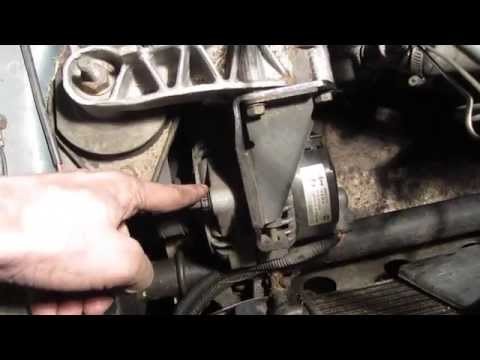

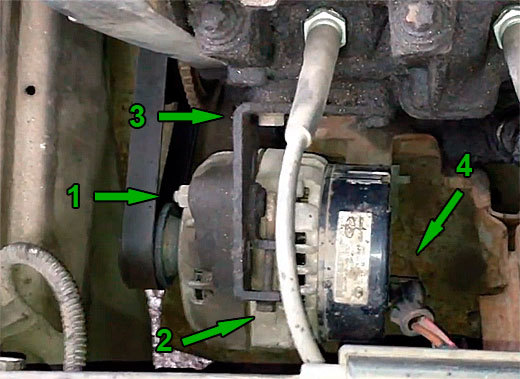

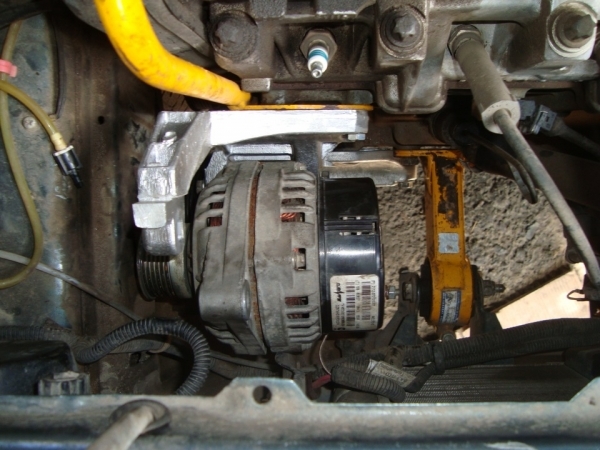

Где он находится

Перед тем как снять генератор, нужно хотя бы разобраться, где данное устройство находится.
Располагается этот агрегат в подкапотном пространстве слева относительно двигателя. Смотрите относительно салона в район возле передней правой фары.
Вот именно там и находится искомый элемент.

Расположение

Проверка работоспособности

Если генератор работает некорректно, последствия могут оказаться самыми непредсказуемыми. При малом заряде, исходящем от устройства, аккумулятор быстро сядет и ваш ВАЗ 2114 попросту заглохнет. Сильное напряжение еще опаснее, поскольку повреждает всю электросхему автомобиля.

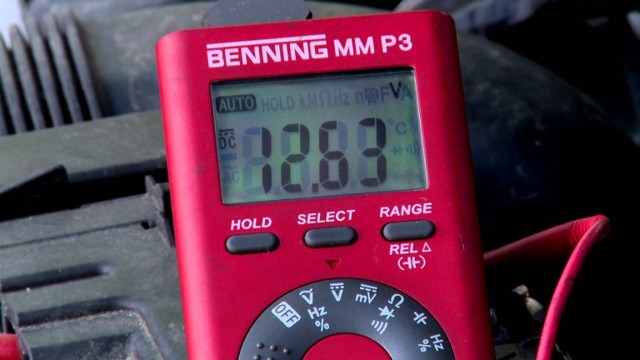

Показатели мощности генератора можно замерить с помощью тестера.

Включите зажигание и убедитесь, что все лампы на приборной панели загорелись. После этого запускайте силовой агрегат.

Если значок аккумуляторной батареи горит на панели или мигает тусклым светом, в цепи генератора имеются повреждения.

Прогрейте мотор примерно до 90 градусов, после чего все энергозависимые приборы включайте.

Подключите тестер прямо на аккумулятор. Второй человек в этот момент будет жать на педаль газа, и удерживать обороты в районе 3,2-2,5 тысяч оборотов.

При показателях 13В на тестере, генератор работает исправно.

Теперь отключите все энергопотребители и снова проведите замеры. Обороты удерживаются аналогичные. При исправном генераторе показатели тестера будут 14,7В.

Параллельно рекомендуем обратить внимание на звуки, которые исходят от генератора. При наличии гула высока вероятность износа подшипника, который следует заменить.

Низкое напряжение может быть вызвано одно из нескольких причин:

• Натяжение ремня ГРМ недостаточно сильное;
• Цепь генератора повреждена;
• Неисправен регулятор напряжения;
• Износились щетки;
• Генератор износился и нуждается в замене.

Из-за чего горит знак АКБ на приборной панели

Когда вы поворачиваете ключ зажигания, система включает все лампочки на приборной панели, что позволяет проверить исправность систем. После этого запускается мотор и все эти лампы гаснут. Но только при условии, что автомобиль исправен.

Если одна из ламп продолжает гореть, в автомобиле возникли проблемы.
Что касается значка аккумулятора, то его свечение при запущенном моторе говорит о том, что издаваемое генератором напряжение слишком слабое или отсутствует полностью.

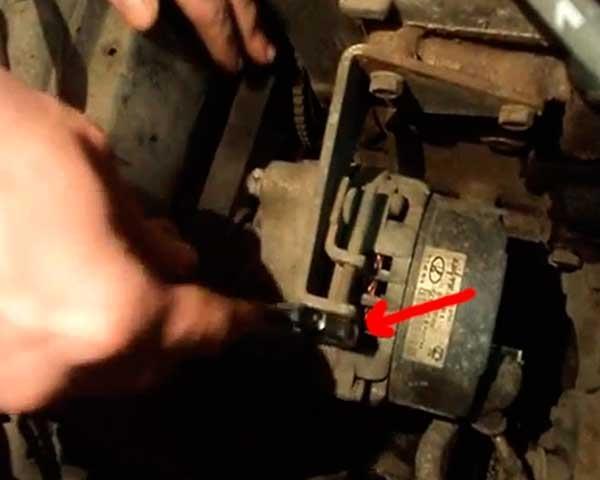

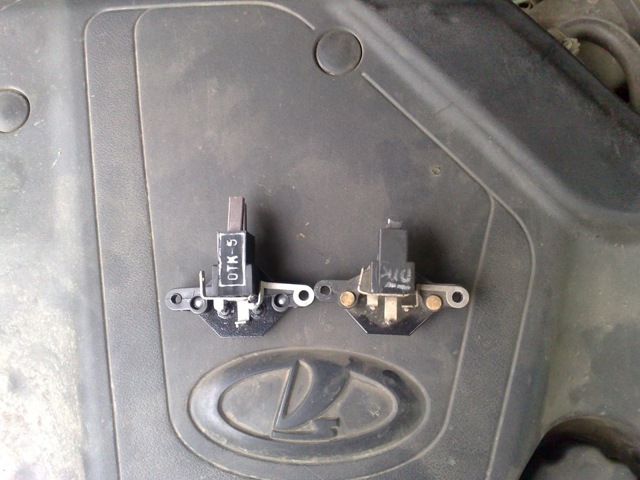

Замена щеток

Заменить щетки генератора не сложно, если возникла такая необходимость. Подобные работы проводятся в том случае, если возникла их естественная амортизация.
Причин амортизации может быть несколько:

• На аккумуляторную батарею не поступает заряд;
• В темное время суток фары генерируют недостаточно сильный свет;
• Снижается напряжение и пр.

Обычно на СТО не обращают особого внимания на мелкие неисправности генератора, потому обнаружить вышедшие из строя щетки зачастую полная неожиданность.
Для замены вам потребуется разобрать узел вместе с регулятором напряжения.

• Отключите минусовую клемму от аккумуляторной батареи.
• Отключите все провода.
• Снимите колпачок с системы проводки вывода «плюсе», открутите гайку, которая удерживает этот пучок, и демонтируйте его с блока.
• Снимите кожух из пластика. Для этого предварительно следует отсоединить фиксаторы.
• Теперь открепите крепеж регулятора.
• Когда будете извлекать регулятор, обязательно отключите колодку проводов.
• Аналогичным способом выполняется замена щеток, но с измененной последовательностью.
• Все разобранные элементы возвращаются на свои места.

Замена щеток выполняется по мере их износа. Стержень должен составлять в длину менее 0,5 миллиметра, что свидетельствует о необходимости замены. Если длина стержня нормальная, причина неисправности может заключаться в поврежденном регуляторе.

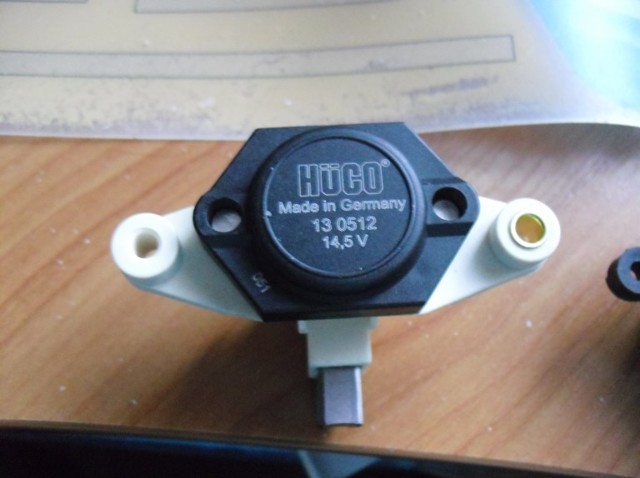

Проверка регулятора

Проверку регулятора осуществляют вместе с держателями щеток. Это позволит сразу обнаружить повреждение в цепи регулятора и щеток при его наличии.

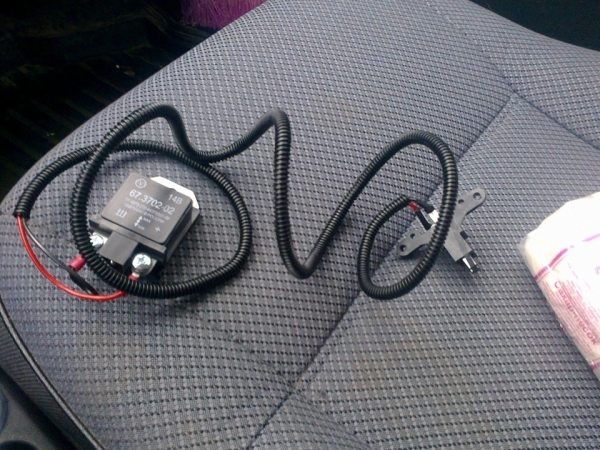

Регулятор напряжения трехуровневый
Для проверки вам потребуются:

• Провода;
• Лампочка мощностью 12В;
• Пальчиковые батареи;
• Автомобильный аккумулятор.

Если регулятор исправен, напряжение будет составлять 14,7В. Если подача составляет выше положенной нормы, поступающее напряжение на щетки придется остановить.

Если имеются неполадки в регуляторе, горит лампа, устройство, вероятнее всего, повреждено.

При не горящей лампе вероятно нарушение контакта, который соединяет щетки с регулятором. Либо возник разрыв цепи.

Если напряжение составило менее 13В, регулятор обязательно меняется на новый.

Работа по снятию и замене регулятора напряжения аналогична процедуре замены щеток, поскольку оба устройства извлекаются вместе.

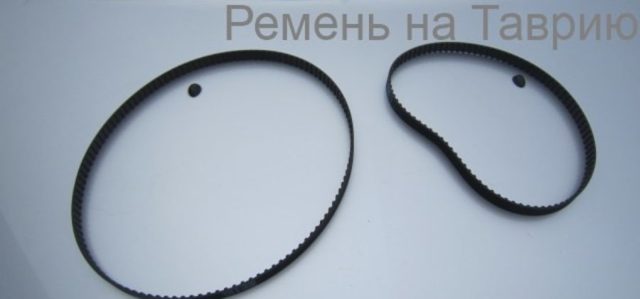

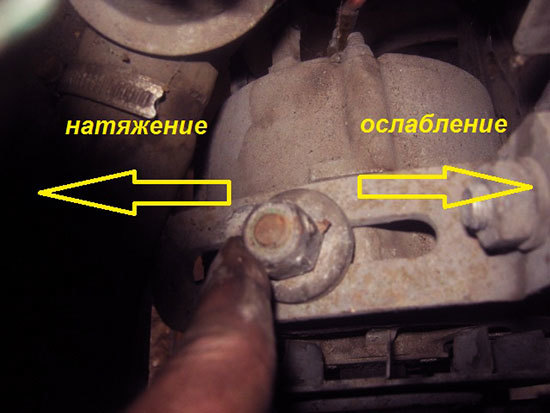

Натяжение ремня

Во многом функциональность генератора зависит от того, насколько правильно натянут ремень ГРМ. Если натяжение слишком слабое, возникнут проблемы в бортовой системе. Определить проблему можно по свисту из-под капота и мигающему значку аккумуляторной батареи на приборной панели.

Когда натяжение слишком сильное, хорошего в этом тоже мало. Поскольку так существенно снижается ресурс подшипников, и они вскоре выходят из строя.
Ремень ГРМ подлежит замене после каждых 15 тысяч километров пробега. Обязательно периодически проверяйте его состояние на предмет следов отслаивания, разрывов. При их обнаружении обязательно выполняйте замену узла.
Показатель натяжения зависит от используемой модели ремня ГРМ.

• Модель 37.3701 предусматривает натяжение с допустимым прогибом 10-15 миллиметров;
• Модель 9402.3701 позволяет допускать прогиб в пределах 6-10 миллиметров с нажатием 10 килограмм.

Процедура натяжки напрямую зависит от типа используемого двигателя на вашем ВАЗ 2114. Потому про каждый тип мотора расскажем отдельно в нашей таблице.

Тип двигателя

Процедура натяжения

Мотор на 1,5 литра

• — Расслабьте крепежи генератора;
• — Регулирующим винтом откорректируйте натяжение;
• — Для увеличения натяжения винт двигается по часовой стрелке;
• — При ослаблении натяжения двигаемся против часовой стрелки;
• — После регулировки закрепите генератор и проверьте ремень.

Мотор на 1,6 литра

— Аналогичным с двигателем на 1,5 литра способом ослабляем крепежи генератора;

— Ломиком генератор слегка сдвигается от мотора, что позволяет натянуть ремень;

— Сдвигая генератор в сторону двигателя, вы ослабляете натяжение;

— Натянув ремень, закрепите генератор и проверьте правильность работы

Если этот метод не позволит устранить неисправность, следует искать другие причины неполадки.

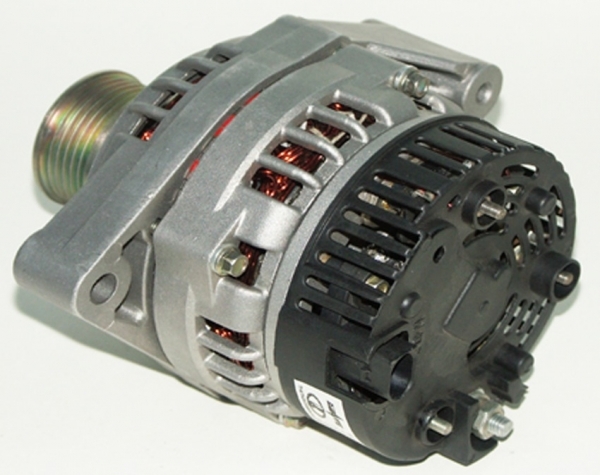

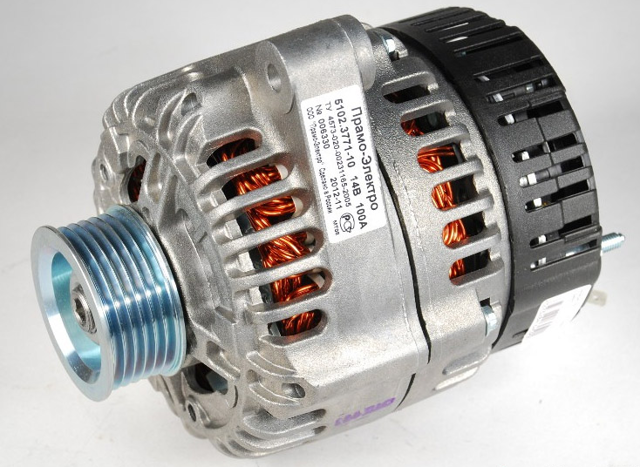

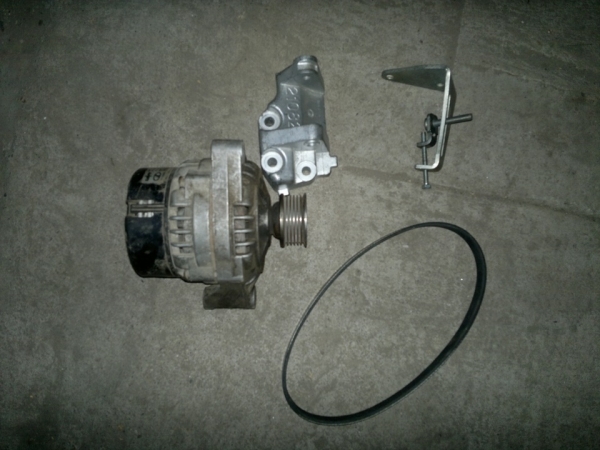

Устройство от Приоры на ВАЗ 2114

• Не редко владельцы ВАЗ 2114 задумываются над установкой более эффективного, мощного генератора на свой автомобиль.

•

  Регулятор от Приоры

• В этом случае специалисты рекомендуют воспользоваться устройством от Приоры или Калины, которые данные модели получают при наличии кондиционера.

Мощность агрегатов составляет 115А, в то время как обычный заводской генератор имеет показатель всего 80А. Разница существенная, как вы можете заметить.
При этом вам обязательно придется поменять шкив на своем ВАЗ 2114. Задача простая, да и обойдется в небольшую сумму денег.
Также обратите внимание на генератора Элдикс. Его мощность составляет 115А, отлично подходит на «четырнадцатую» модель. Единственный, но серьезный минус — найти для него запчасти очень сложно.

Замена

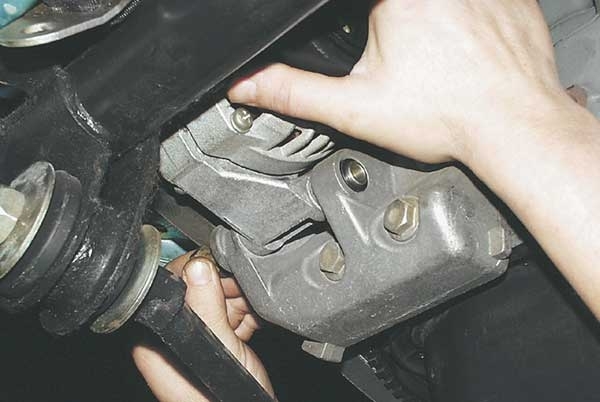

Теперь поговорим непосредственно о том, как можно наш злосчастный генератор снять. Рекомендуем изучить соответствующие видео, дабы лучше разобраться в нюансах демонтажа.
Если следовать инструкции, проблем со снятием и заменой возникнуть не должно.

Найдите место, где есть подъемник или яма. То есть обычный гараж может вполне подойти.

Снимите защиту с силового агрегата.

Ослабьте немного натяжной ролик приводного ремня.

Верхний болт, отвечающий за крепление генератора, следует открутить.

По аналогии проводим работу с нижним крепежным элементом.

Далее обязательно отсоедините крепеж компрессора кондиционера.

Затем снимите ремень привода.

Теперь вы можете извлечь генератор с посадочного места и сместить его немного вправо по отношению к аккумуляторной батарее.

Демонтируйте болт сверху компрессора кондиционера. Извлеките компрессор и подвесьте его. Не переживайте, используемые трубки довольно надежные, потому без труда справятся с весом.

Открутите все болты держателя вашего генератора.

Когда отключите клемму, спокойно вытягивайте вниз генератор вместе с держателям.

Обратную установку нового устройства осуществляют в строго обратной последовательности. При этом регулировка приводного ремня является обязательным мероприятием.

Самостоятельно снять и заменить такой агрегат не сложно. Но определенные навыки и предварительное изучение инструкции от вас потребуется обязательно. Используйте только высококачественные и эффективные запчасти для замены, чтобы в дальнейшем генератор не вызывал проблем.
 Загрузка …

Основные аспекты обслуживания и ремонта генератора на ВАЗ 2115 своими руками

Предназначение генераторного узла заключается в преобразовании механической энергии в электрический ток, использующийся для питания электрооборудования машины. Если генератор ВАЗ 2115 по каким-то причинам отказывается функционировать или работает некорректно, это отразится на работоспособности автомобиля в целом. Подробнее о неисправностях, а также ремонте агрегата мы расскажем ниже.

Перед тем, как снять генератор и заняться его ремонтом, нужно убедиться в том, что узел работает с неполадками.
К примеру, если при активации зажигания в машине на приборке не загораются индикаторы и не функционируют датчики, причина может заключаться:

• в обрыве электропроводки, диагностика осуществляется путем проверки провода 0 на обрыв;
• в выходе из строя предохранительного устройства, тогда его надо будет заменить;
• в обрыве участка цепи, соединяющего выключатель зажигания, а также предохранительный блок, в данном случае нужно будет проверить все провода.

Если приборы на щитке работают, но не включается индикатор, причины следующие:

• вышел из строя сам индикатор, тогда его надо поменять;
• произошел обрыв в электроцепи, следует произвести диагностику проводки и контактов;
• контактные кольца окислились, вышли из строя или залипли щетки — в этом случае осуществляется замена щеток генератора ВАЗ, а также очистка колец;
• если проблема кроется в повреждении регулятора напряжения, то устройство также следует поменять;
• при замыкании в плюсовых вентилях необходимо снять генератор на ВАЗ и поменять выпрямительный блок.

Если при включенном зажигании индикатор горит ярко, а после запуска мотор более тускло, то причины могут быть следующими:

• проскальзывает ремешок, можно попытаться его подтянуть, если же он износился, то выполняется замена ремня генератора ВАЗ;
• еще одна проблема, которая часто возникает на ВАЗ 2115 — это повреждение диодных элементов питания обмотки возбуждения либо же выход из строя вентилей на блоке, все детали подлежат замене;
• если в статоре произошло замыкание или обрыв обмотки, статорный механизм полностью меняется.

В том случае, если индикатор на приборке продолжает гореть после того, как мотор был заведен, причина, скорей всего, кроется в регуляторе напряжения. Устройство необходимо менять.
Часто бывает такое, что после запуска мотора водители диагностируют нехарактерный для работы механизма шум, это может быть связано:

• с замыканием на вентилях, как сказано выше, в данном случае нужно менять весь выпрямительный блок;
• с повреждением подшипниковых деталей — восстановлению они не подлежат, поэтому осуществляется замена подшипника генератора ВАЗ;
• с замыканием на массу обмотки статора, последний необходимо менять.

Фотогалерея «Неисправности генераторного устройства»

Диагностика узла

Проверить генератор на ВАЗ можно без демонтажа устройства с автомобиля. Чтобы произвести диагностику, вам понадобится помощник, а также мультиметр или вольтметр.
Как проверить генератор своими руками:

Заведите мотор и дайте ему прогреться. Включите все электрооборудование, которое вы обычно используете во время поездки — оптику, печку, магнитолу, видеорегистратор, систему обогрева заднего стекла и т.д.

Далее, мультиметр следует переключить в режим измерения вольт, после чего подключить его к АКБ. Помощник должен сесть на место водителя и нажать на газ, чтобы обороты силового агрегата увеличились примерно до 3200. Если генераторный узел работает в нормальном режиме, то на дисплее мультиметра должно вывестись напряжение примерно 13 вольт. Можно и больше, главное, чтобы не меньше.

Если напряжение более низкое, то причина, скорей всего, кроется в плохой натяжке ремешка или повреждении электроцепи, как вариант, могли окислиться контакты на массе, поэтому их можно просто очистить. Также причина может заключаться в выходе из строя регулятора напряжения и износе щеточного узла. Значительно реже проблема кроется в самом агрегате, но и этот вариант исключать нельзя.

Далее, отключается все электрооборудование, теперь нужно проверить уровень напряжения без него. Обороты при этом должны быть аналогичными. В итоге мультиметр должен показать не более 14.7 вольт (автор видео — Denis Legostaev).

Демонтаж и разбор генератора своими силами

Ремонт генератора ВАЗ 2115 выполняется следующим образом:

Сначала следует отключить клеммы от АКБ.

Далее, выкручивается гайка от контактного винта, сделав это, можно отсоединить проводку.

Затем выкрутите винт, с помощью которого крепится натяжитель ремешка, и два винта, которые крепят натяжную рамку.

Далее, выкручивается гайка, которая находится справа от механизма. Деталь нужно приподнять и извлечь шпильку — полностью вытащить ее не получится, поэтому извлеките ее на наиболее возможное расстояние. Для демонтажа агрегата шпильку придется разрезать, а при последующем монтаже устанавливается новая шпилька, только с противоположной стороны.

После этого агрегат снимают, производится его разборка. Выкручиваются натяжные винты, а также болты, которые фиксируют фазную обмотку и конденсаторное устройство к крышке. Если нужно, конденсаторный элемент можно отключить от выпрямительного блока.

Непосредственно на самом блоке следует также отключить фазные обмотки.

Далее, вам необходимо открутить еще четыре стяжных болта, а затем снять заднюю крышку с роторным механизмом и статором.

Теперь ротор следует зажать в тиски и разобрать, выкрутив все необходимые гайки и сняв шкив с кольцом. Все вышедшие из строя элементы — регулятор напряжения, подшипники и другие составляющие меняются при необходимости. После этого агрегат собирается и ставится на место.

 Загрузка …

Видео «Установка нового регулятора для поднятия напряжения»

Как установить новый регулятор напряжения в генераторный узел ВАЗ 2115 — инструкция приведена ниже (автор ролика — канал КОЛХОЗ).
Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Особенности замены генератора на ВАЗ 2107

На автомобилях ВАЗ 2107 замена генератора является достаточно трудоемким процессом и относится к категории сложных задач.
Главная проблема может состоять в том, что далеко не всегда можно выполнить снятие, не столкнувшись с трудностями. Генератор автомобиля выполняет одновременно 2 функции.
Во-первых, он обеспечивает электроэнергией все приборы и оборудование машины, превращая энергию движения в электрический ток. Во-вторых, генератор ВАЗ 2107 заряжает аккумулятор во время движения.
Кроме того, он должен выдерживать внушительные нагрузки, а именно:

• высокую температуру;
• вибрации различной частоты;
• воздействие грязи и воды.

Учитывая условия, в которых находится устройство, не исключены различные поломки, связанные как с агрессивными условиями, в которых находится устройство, так и с заводскими дефектами.

Причины поломки

Генератор ВАЗ 2107, цена которого около 4000 рублей, можно найти достаточно просто, но если он выйдет из строя в дороге, магазина может попросту не оказаться рядом. Поэтому лучше иметь представление о возможных поломках, среди них можно выделить:

• сильный износ щеток или их зависание;
• короткое замыкание статора или обрыв обмотки;
• неисправный диодный мост;
• выход из строя обмотки возбуждения;
• поломка регулятора напряжения;
• подшипники заклинили или вышли из строя.

Признаки неисправности и способы диагностики

Вы должны обратить внимание на некоторые моменты, а именно: стрелка вольтметра может находиться в «красной зоне», внутри генератора может возникнуть искрение, контрольная лампа на приборной панели иногда не загорается, может возникнуть дым или появиться запах гари. Помимо прочего, может быть слышен необычный шум во время работы, например, гул или вой.
Один из самых распространенных вопросов, который возникает, если вышел из строя генератор ВАЗ 2107: как проверить причину неисправности. Если удалось своевременно выявить поломку, то это первый шаг. Конечно, можно выявить только механические проблемы, а электрические без соответствующих знаний и оборудования – не представляется возможным.
Например, если возникает шум в виде стука, то, вероятнее всего, износились подшипники. Чтобы убедиться в верности догадки, нужно повернуть и пошатать шкив, предварительно сняв приводной ремень. При наличии даже незначительного люфта, а также затруднении вращении можно сделать вывод, что это подшипники. Но, как показывает статистика, чаще всего выходят из строя щетки генератора ВАЗ 2107.

Замена генератора

В этом процессе самое главное – это уверенность в своих силах и отсутствие боязни электричества. Что потребуется:

• ключи торцевые с головками на 17 мм и 19 мм;
• карданный шарнир и удлинитель;
• ключ накидной на 19 мм;
• на всякий случай, молоток.

Первым делом нужно загнать машину на эстакаду, яму или приподнять домкратами. Способов много, но действительно проще работать из ямы. Можно, конечно, достать его «через верх», но это потребует разбора многих других систем и механизмов.
Обязательно необходимо поставить авто на стояночный тормоз и отключить «массу» – это меры предосторожности и индивидуальной безопасности. Чтобы ничего не мешало работе, стоит демонтировать аккумулятор.
Далее нужно открутить гайку, которой к генератору крепится регулировочная планка. Все, «сверху» работы закончились, нужно спускаться в яму и снимать защиту. После этого необходимо со шкива снять ремень.

От контактов генератора отсоединить колодку провода. После этого отодвинуть защитный резиновый колпачок и открутить гайку фиксации наконечников проводов выхода со знаком «+».
Чтобы его найти нужно «пойти»  от плюсовой клеммы аккумулятора по проводу и воспользоваться ключом на 10. Затем следует открутить гайку, которая крепит статор к кронштейну блока цилиндров. Для этого понадобится торцевой ключ на 19.
После извлечения болта можно снимать сам генератор. Установка нового происходит точно так же, только в обратном порядке.
Очень важно правильно натянуть ремень генератора. Если он будет перетянут, то это может вызывать очень быстрый износ и выход из строя помпы и подшипников.
Если ремень натянуть слишком слабо, то шкив будет прокручиваться, а сам ремень быстро сотрется. Если приобретать генератор ВАЗ 2107, цена его составит до 5000 рублей, в зависимости от модели и производителя.
Если самостоятельно не удается выполнить замену, то на станции техобслуживания специалисты сделают это за 500 рублей.

Как поднять бортовое напряжение-очень просто

Куда же и каким образом ставится диод в цепь РН на генераторе, чтобы поднять напряжение в сети автомобиля и лучше заряжать аккумулятор ? Вот предлагаю простое решение, поднятие бортового напряжения, практически не куда не залезая в машине и ее схемы.
Поискал в своих архивах и не нашел того материала, откуда я вычитал это решение.
“Конструктивно регуляторы напряжения имеют верхнюю планку в 13.6В. Это обуславливается «старой» схемой подключения, с которой была скопирована новая и «благополучно усовершенствована».
В ней необходимое напряжение бортовой сети, подаваемое на регулятор для сравнения, проходило через цепочку проводов. На них то оно и падало до нормы. По новой схеме мы имеем хронический недозаряд аккумулятора. Что с приходом зимы делает довольно-таки проблематичным запуск двигателя на морозе.

А вот если поставить предпусковой подогреватель, запустить движок будет намного проще.

Также необходимо отметить, что аккумулятор начинает поглощать энергию (заряжаться) только при плюсовой температуре его самого.
Поэтому зимой, если вы совершаете малые пробеги, и аккумулятор не успевает прогреваться под капотом хотя бы до нуля (плюс время заряда), он будет постоянно разряжаться.

И скоро погибнет… Считается, что после пуска двигателя, чтобы аккумулятор восстановился, нужно проехать не менее 20 минут. Именно ехать, а не стоять в пробке! Как же поднять напряжение в сети?

Очень просто! Необходимо заставить регулятор «думать», что у нас в сети низкое напряжение. Таким образом генератор будет давать нам недостающие вольты. Сделать это нам поможет диод. В генераторе со встроенным регулятором напряжения нужно поставить диод в цепь, как показано на рисунке.

Внедрение диода

Соблюдайте полярность. Криминала тут никакого нет, просто при несоблюдении полярности зарядки не будет. Диод должен быть рассчитан на ток не менее 5 А. Кстати, он будет сильно греться, поэтому лучше его установить на радиатор.
Что нужно учитывать при подборе типа диода? Падение напряжения на диодах: германиевых — 0.3…0,7 B, кремниевых — 0,8…1,2 В. Т.е. это то напряжение, на которое повысится ваша бортовая сеть.
Поэтому, путем подбора можно добиться «нужного» напряжения в нашей сети.”

На генераторе

На второй картинке видно как стоит диод, но с такой длиной проводка это не очень удобно — все внатяг. Лучше сделать длину провода примерно 2см от диода — так на мой взгляд будет проще вставлять в разъем РН генератора.
Насколько я помню, у меня стоит диод К223 , т.е. он кремниевый. Поднимает напряжение примерно на 1,3 В.
Поправлю сам себя —  проверил по справочным данным в Интернете что из себя представляет диод К223 — должен сказать, что сильно ошибся, указав именно такое название. На самом деле есть диоды КД223 и Д223, но у них корпуса совсем другие.
Однако на приведенных мной фотках скорее всего в изоленту замотаны диоды Д214 или Д242 (могут быть разные буквы после цифр), вот такой корпус(резьба М6) :

Диод 242

Кратко приведу параметры тут :
обратное напряжение : от 50 до 100 В или выше
прямой ток от 5 до 10А, при перепаде напряжения на диоде от 1 до 1,5 В.

Похожие материалы

Как проверить генератор на ВАЗ 2114: какое напряжение он должен выдавать

Проверяем работу генератора на ВАЗ 2114: сколько вольт (V) выдает

Конструкционные особенности и принцип работы устройства

Преобразование энергии из одного вида в другой выполняется по принципу магнитного поля. Конструкция узла состоит из двух основных рабочих элементов – ротора и статора.
Статор – представляет собою полое кольцо, состоящее из отдельных стальных частей, каждая из которых изолирована от обмотки. Внутри пазов статора размещена обмотка, выполненная из достаточно толстой медной проволоки. Статор является неподвижным элементом конструкции генератора.
Ротор – подвижный элемент конструкции. Он обладает монолитным стальным сердечником, на краях которого размещены стальные наконечники, собранные из тонкого листового металла. На наконечниках находятся катушки возбуждения, к которым подведено внешнее питание.

Ротор и статор спрятаны в металлическом корпусе, в котором также размещены подшипники, на них происходит вращение ротора, регулятор напряжения. диодный мост. крыльчатка и шкив. Шкив является приводом устройства, он выполнен в виде паза, на котором закрепляется ремень. С помощью ремня на генератор передается механическая энергия, вырабатываемая двигателем четырнадцатой.

Корпус устройства – сборный, состоит из передней и задней части, которые соединяются друг с другом посредством болтов. Также болтами на внутренней поверхности корпуса неподвижно зафиксирован статор.
Электрогенератор обладает двумя подшипниками – передним и задним: задний подшипник размещен на валу ротора, передний – запрессован в корпус устройства.
Отдельная замена переднего подшипника, в случае его поломки, невозможна, нужно будет менять соответствующую часть корпуса целиком.

Нюансы эксплуатации генератора ВАЗ 2114

Генератор – достаточно выносливое устройство, которое, если соблюдаются все правила его использования, способно без поломок прослужить не один год.
Рассмотрим основные особенности эксплуатации генератора ВАЗ 2114:

Внимательно следите за тем, чтобы генератор никогда не работал при отключенном АКБ. При функционировании устройства без аккумулятора будут происходить постоянные всплески напряжения в бортовой электросети четырнадцатой, что может стать причиной выхода из строя потребляющих электричество устройств и систем, а также перегрева самого генератора;

При сварочных работах на кузове автомобиля необходимо отключать все провода. идущие к АКБ и генератору;

Следите за правильностью подключения устройства к аккумулятору: минус АКБ должен уходить на массу, а плюс – на зажим генератора. Даже кратковременная работа узла при неправильном подключении грозит поломкой оборудования, поскольку из-за скачка напряжения тут же пробьются диоды;

Проверка генератора ВАЗ 2114 должна выполнятся в полном соответствии с приведенной в статье методикой: не занимайтесь самодеятельностью – никогда не пытайтесь проверить “искру” генератора, поскольку это чревато поломкой диодов.

Проверка работоспособности генератора

• Проверка генератора ВАЗ 2114 должна выполняться с периодичностью раз в пол года, даже если само устройство работает в нормальном режиме.
• В случае поломки узла под удар попадают все потребляющие электричество системы: если генератор выдает заряд недостаточной мощности, то АКБ просто разрядится и машина встанет, однако если он выдает чрезмерное напряжение, то могут возникнуть серьезные проблемы с проводкой и электрооборудованием четырнадцатой.
• Первые весточки неисправности, при обнаружении которых необходимо проверить генератор на ВАЗ 2114:

• Лампочка АКБ на панели приборов светится чрезмерно ярко даже когда запущен двигатель, это свидетельствует о том, что АКБ перезаряжен;
• Лампочка АКБ не горит после активации зажигания. не включаются поворотники, дворники и аналогичные приборы – на АКБ не поступает зарядка, так как не работает генератор;
• Сильно шумит генератор

Шум свидетельствует о том, что износились подшипники. Изнашивается, как правило, чаще всего передний. Ездить с такой проблемой нельзя, поскольку подшипник может заклинить, что приведет к повреждениям ротора и статора, после чего все устройство станет неремонтопригодным
Теперь разберемся, как проверить генератор. Для этого нам потребуется мультиметр, приобрести его можно в любом автомагазине за 400-600 рублей. Проверка выполняется по следующему алгоритму (методика может использоваться на ВАЗ 2113 и на ВАЗ 2115 ):

Включаем зажигание. Смотрим, чтобы горели все лампочки приборной панели ;

Заводим четырнадцатую. Лампочка АКБ на приборной панели, если устройство работает исправно, должна потухнуть;

Прогреваем мотор до рабочей температуры (90 °С). Теперь необходимо создать максимальную нагрузку на электросеть автомобиля, для этого вам потребуется включить все потребляющие электроэнергию приборы – магнитолу, дальний свет, печку, прикуриватель, обогрев стекла;

Мультиметр устанавливаем в режим вольтметра. Тут нам потребуется помощник, который сядет за водительское кресло и будет поддерживать обороты мотора на уровне 3200-3500 об/мин;

Щупы мультиметра подключаем к аккумулятору. Во время наибольшей нагрузки на бортовую электросеть генератор должен выдавать напряжение не меньше тринадцати Вольт. Если мультиметр демонстрирует показатель меньше требуемого, значит, что по причине неисправности генератор на ВАЗ 2114 выдает низкое напряжение;

Далее выключаем все потребители энергии и проверяем электроприбор при минимальной нагрузке. Делаем то же самое – снимаем замер при работе двигателя на 3200-3500 об/мин. Сейчас мультиметр должен показывать не менее чем 14.7 Вольт.

Зная, сколько вольт должен выдавать генератор на ВАЗ 2114, после обнаружения несоответствий необходимо приступать к поиску неисправностей и, при надобности, ремонту либо замене устройства.

Возможные неисправности

Если в режиме максимальной нагрузки генератор выдает 12 Вольт на ВАЗ 2114 (очень низкий показатель, свидетельствующий о поломке агрегата),необходимо искать причины его неисправности. Это может быть:

• Ослабленное натяжение ремня;
• Вышедшая из строя цепь генератора – окислилась масса либо перетерлась проводка;
• Неисправный регулятор напряжения;
• Износ или повреждение щеток;
• Износ подшипников;
• Перегорел предохранитель.

Чтобы поднять напряжение генератора на ВАЗ 2114 необходимо выявить точную причину, из-за которой устройство функционирует неправильно.
Для начала проверьте натяжение ремня – при умеренно сильном нажатии пальцем ремень не должен продавливаться больше чем на один сантиметр. Целостность наружной проводки и окисление массы проверяется визуальным осмотром.
Далее проверяем регулятор напряжения, делается это мультиметром. Подключаем устройство к выходам генератора. При заведенной четырнадцатой тестер должен показывать напряжение 14-14.2 Вольта. Теперь помощнику нужно надавить на акселератор, если при наборе оборотов напряжение изменилось больше чем на 0.5 Вольт, значит регулятор функционирует неправильно.

Теперь нужно проверить диоды. Переводим тестер в режим прозвона и поочередно замыкаем щупы мультиметра на каждом из диодов. Тестер должен издавать звуковой сигнал только при проверке по одному из направлений, если тестер пищит на каждом направлении – диод пробит.

Следите за исправностью работы генераторной установки!
http://autovaz-2114.ru

Произведем замену ремня генератора ваз 2114 | РтиИваз

Произведём замену ремня генератора ваз 2114…
Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня рассмотрим замену ремня генератора ваз 2114, а также регулировку натяжения. Через каждый определенный промежуток пробега автомобиля ваз резина привода постепенно выходит из строя, трескаясь, лохмотясь, дубея на холоде и от механических нагрузок.

Если не принять меры, то проблема с приводом генератора появится в самый неподходящий момент. Какие проблемы могут быть в результате обрыва ремешка не буду писать в данной авто статье. Поэтому так важно вовремя ЗАМЕТИТЬ механический износ и вовремя заменить ремень генератора Лады 2114 .

• Надеюсь, убедил вас автолюбитель, что надо вовремя производить осмотр и обслуживание автомобиля?
• Вначале рекомендую для безопасности отсоединить провод массы от клеммы аккумуляторной батареи.
• Затем надо отвернуть верхнею гайку крепления генератора, который держит сам корпус и не дает ему ходить в разные стороны.

Вы откручиваете его рожковым ключом «на 13». После того, как открутили главную гайку, который держит корпус надо ослабить резиновый привод. Как ослабить резиновый привод?
Ослабляем с помощью болта сверху, который двигает генератор, если крутить на себя, то натягивает, если крутить от себя расслабляет ремешок. Ослабляем крепление для того, чтобы спокойно извлечь резиновый привод для замены.
Менять ремень привода генератора ваз 2114 лучше снизу автомобиля. Поэтому надо поднять переднюю часть автомобиля и убрать защиту двигателя от воды и грязи.

Далее извлекаем «широкий» инжекторный ремешок размером 698 мм снизу. Сразу обратите внимание, после того, как сняли, на резину привода, как он потрескался и поэтому свистит.

Так, как легче одеть на ручейковый шкив снизу автомобиля ставим новый «широкий» ремень, оттуда же, откуда сняли старый. Лучше балаковский ставьте, не подведет (см. далее видео).
Теперь также, как ослабили, благодаря регулировочному болту начинаем ремешок натягивать. Натянули, надо запомнить вам, чтобы ремень был натянут так, чтобы прогиб составлял в средней самой длиной части не больше О.5 см прогиба. Если слабо натянуть, просто будет свистеть –неприятный звук издается.

Видео Youtub:

В принципе и все, вот так производится замена ремня на передней приводном ваз 2114 –да практически на всех вазах одинаково.

Почитайте еще:

Порядок регулировки клапанов ваз 2101-07

Как натянуть ремень генератора на ВАЗ 2115, 2110 правильно?

Ремень генератора, несмотря на простоту своего устройства и кажущуюся примитивность, играет очень важную роль, связывая генератор и коленвал двигателя, который собственно и приводит в движение электрогенератор . Очень часто встречаются ситуации, когда из-за плохой натяжки ремня генератора ухудшается качество зарядки аккумуляторной батареи.
При увеличении нагрузки на электросеть, например, во время включения сразу нескольких электропотребителей (фары, печка, магнитола и т. д.), может возникать характерный свист, который издает ремень генератора.
Растянутый или слишком ослабленный ремень может проскальзывать на шкивах, что также ведет к просадкам в напряжении.
Такой звук чаще всего свидетельствует о попадании влаги на ремень или о том, что ремень генератора нуждается в подтяжке.

Через сколько менять ремень генератора ВАЗ?

Замена ремня генератора регламентирована производителем через каждые 15 000 км пробега, однако если вы во время осмотра обнаружили расслаивание, засечки или трещины на поверхности ремня, произведите немедленную замену ремня. Важно понимать тот факт, что чрезмерное натяжение ремня генератора также крайне нежелательно, это может привести к сокращению ресурса службы подшипников генератора.

Признаки слабой натяжки ремня генератора?

Как правило, слабая натяжка, как уже говорилось выше, проявляется в виде свиста и “провалов” напряжения, фары могут очень тускло гореть или мигать, также возможна индикация красного значка «АКБ» расположенного на приборной панели.

Какой должна быть натяжка ремня генератора ВАЗ 2115?

Натяжка должна быть оптимальной, а именно — когда при нажатии с усилием в 10 кг, ремень прогибается на 10-15 мм с генератором 37.3701, и на 6-10 мм с генератором 9402.3701.

Как натянуть ремень генератора ВАЗ 2115?

Выполнить регулировку ремня генератора ВАЗ 2115 не сложно, важно лишь понимать, как это делается правильно.
Чтобы выполнить регулировку ремня генератора на автомобилях ВАЗ вам потребуется всего лишь два ключа, на: “17” и “19”, а сама процедура отнимет от 10 до 20 минут.
Следует отметить, что на ВАЗах 2114, 2113, 2115 могут быть установлены разные силовые агрегаты, у каждой модификации процесс натяжки ремня генератора может отличаться.

Натяжка ремня генератора на двигателе ВАЗ 2110 объемом 1,5 л

Для начала необходимо ослабить затяжку креплений верхнего и нижнего.

Отрегулируйте натяжку ремня, используя регулировочный винт — по часовой стрелке — натягиваете ремень, против часовой – ослабляете.

Установив необходимую натяжку, затяните крепления генератора и проверьте степень натяжения.

На 1,6-литровых двигателях кроме ключей, вам потребуется небольшая монтажка или монтировка. Принцип тот же, ослабьте крепежные болты генератора, затем используя монтировку, отодвиньте генератор от двигателя или к двигателю в зависимости от того натянуть вам нужно или ослабить ремень генератора. После окончания зафиксируйте крепежные винты и проверьте натяжку ремня.
Рекомендуем посмотреть видео о том, как подтянуть ремень генератора на ВАЗ 2114 своими руками.

Как снять генератор на ВАЗ 2114?

Многим автовладельцам знакома неприятная ситуация, когда при повороте ключа зажигания стартер отказывается вращаться. Этому может способствовать ряд причин: неисправность самого стартера, повреждения электропроводки или разряженный аккумулятор. Аккумулятор может быть недозаряжен по причине выхода из строя генератора, о чём мы сегодня и поговорим.

Если генератор по какой-либо причине перестал заряжать аккумулятор – имеет смысл убедиться в целостности ремня и его нормальной натяжке. Если с этим всё в порядке – то пришла пора разбирать и ремонтировать «гену».
Внутри генератора находится несколько узлов, каждый из которых стоит проверить и при необходимости заменить.
Если проблема в обмотке, то, вероятно, ремонт вам встанет дороже нового генератора и целесообразнее будет заменить узел целиком.

Демонтаж генератора ВАЗ 2114

Прежде чем снять установленный на машине генератор – имеет смысл убедиться в отсутствии заряда – для этого замерьте напряжение на силовом проводе при помощи мультиметра. Для того чтобы снять генератор на авто Лада 2114, вам понадобится стандартный инструмент в виде ключей на 10, 13 и 15 мм. Выполните следующие действия:

• Демонтируйте крепление механизма натяжки ремня
• Ослабьте поворотный болт нижней оси
• Поверните генератор в удобное положение и снимите приводной ремень
• Выкрутите болты (3 шт) крепления генератора ключом на 15
• Демонтируйте генератор

Перед работой обязательно снимите клемму с аккумуляторной батареи – это поможет избежать короткого замыкания, последствием которого может стать выход из строя рабочих элементов электрической цепи. Для более наглядного понимания процесса рекомендуем изучить видео и фото по данной тематике в интернете.

Ремонт генератора ВАЗ 2114

Как снять генератор на ВАЗ 2114 — вы уже знаете, далее необходимо понять какой именно элемент узла вышел из строя. Это может быть диодный мост (один из диодов), электрическая обмотка, конденсатор, щётки и прочее.
  Для того чтобы точно выяснить, что именно сломалось – нужно снять защитную крышку и пошагово проверить все перечисленные части генератора. Как правильно это сделать? — при помощи мультиметра.
После обнаружения неисправных частей необходимо выполнить их замену или же сдать генератор в ремонт (при обрыве проводки).

При сборке обязательно убедитесь в целостности подшипников генератора, повращав его пальцами за ось. Если есть лёгкое поскрипывание – смажьте подшипники специальной смазкой. Сборка генератора осуществляется в порядке обратном снятию.

(1 оценок)
Загрузка…
