Велокомпьютер – устройство, предназначенное для измерения скорости, пробега и дополнительных параметров при велопрогулке. Выделяют два вида механизмов – проводные и беспроводные велокомпьютеры. Они отличаются стоимостью и базовым набором функций, но предполагают одинаковый принцип установки и настройки.

Принцип работы устройства

Перед тем как перейти к инструкции по настройке велокомпьютера, необходимо знать общий принцип работы устройства.

В целом, процесс измерения достаточно прост:

В области спины закрепляется специальный магнит;

На вилку велосипеда устанавливается датчик. В недорогих устройствах – Геркон, а в премиум – Холла;

Вращение колеса воздействует на магнит, который посылает сигнал компьютеру. Во время вращения колеса устройство высчитывает дистанцию и скорость поездки.

Инструкция по установке

Крепежная площадка – панель, которая имеет два контакта и замок для крепежа устройства. Первый шаг – установка панели на одном из стандартных участках велосипеда:

• Кронштейн (вынос) руля. Оптимальное место для компьютера, имеющего большие габариты и несколько кнопок для управления;
• Центр руля – безопасное место, которое идеально подойдет для компактного устройства;
• Край грипсов – позволяет расположить велокомпьютер близко к рукам, что облегчает управление механизмом.

Для того чтобы надежно закрепить площадку в области руля, можно использовать одноразовые жгутики, которые требуют крепкого затягивания. Это связано с тем, что при съеме устройства основная нагрузка приходится на площадку. Для обеспечения сильной фиксации применяется подложка резинового типа. Такой элемент позволит избежать скольжения по поверхности руля.

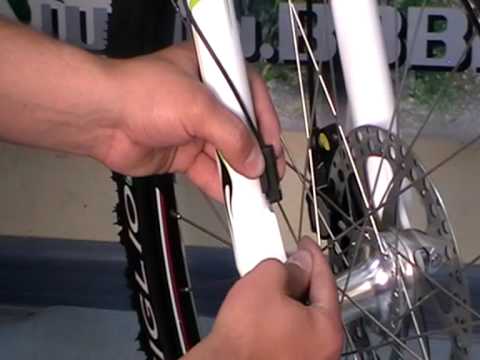

Монтаж датчика и сенсора

Установка датчика и магнита – сложный процесс, погрешности в котором недопустимы. Приемлемая дистанция между компонентами системы и осью колеса – 10 сантиметров. Это позволит снизить погрешность в измерениях, вызванных воздействием центробежной силы на магнит.

Геркон (датчик) монтируется на амортизационную вилку при помощи жгутиков или металлических хомутков. Перпендикулярное расположение Геркона к оси магнита – самое оптимальное решение для установки датчика.

После монтажа сенсорной части на спице необходимо закрепить магнит. Измеряем точное расстояние от датчика до магнита. Оно не должно превышать 2 мм, иначе погрешность показателей будет большой. Магнит затягиваем так, чтобы вибрации колеса не смещали его.

Обратите внимание

Если владелец велосипеда решил закрепить устройство на заднее колесо, то основной акцент делается на длине жгутиков. Необходимо подобрать длину так, чтобы контакт между элементами не был потерян из-за вибрации колеса.

Преимущество крепежа датчика и магнита спереди – простота монтажа и снижение рисков того, что провода порвутся при перекручивании руля. Если компьютер беспроводной, то устанавливая его на переднее колесо, владелец значительно экономит заряд элемента питания.

Следующий шаг – размещение провода таким образом, чтобы конструкция выглядела эстетично. Важно правильно определить длину. Это позволит избежать возможных проблем: задевание других конструкций, создание помех во время перемещения и т.д.

Длина провода определяется следующим образом: ведем провод к велокомпьютеру, не перегружая вилку, с запасом 10-20 сантиметров. Крепим контакты и убираем остаток. Установка осуществляется одним из двух методов:

• По колонке руля. Провод закрепляется на специальных жгутиках. Снизу рамы остается напуск;
• По тормозному тросику. Имеет смысл немного спустить тросик. Не рекомендуется обматывать тормозной тросик проводом. Такое действие не только испортит вид, но и сделает демонтаж конструкции сложным.

Способ, как устанавливать велокомпьютер беспроводного типа, проще. Если датчик и магнит помещены в один корпус, то для начала работы достаточно проложить провод между ними.

Расшифровка показателей для настройки

Чтобы было проще для будущей настройки устройства, стоит обратить внимание на расшифровку следующих показателей:

Speed/SPD – скорость на момент поездки. Обычно измеряется в милях/километрах в час;

AVG/AVS – показатель средней скорости (0-ая скорость в учет не идет);

TM/Time – длительность всего пути;

DST – дистанция пути, которую прошел велосипедист с момента последнего сброса;

ODO – пробег. Для сброса показателя используется специальная кнопка RESET;

Scan – демонстрация показателей. При выборе функции каждый параметр по очереди будет появляться на экране велокомпьютера.

Настройка велокомпьютера

Первое, с чего должна начинаться настройка велокомпьютера – определение размеров (окружности) колеса. Это значение напрямую влияет на корректность измерений и расчетов устройства.

Существует два способа вычислить окружность колеса:

Классический. Для измерения используется нитка, обернутая вокруг колеса. Метод предполагает небольшие погрешности, потому что во время движения камера сжимается под действием давления.

Полная нагрузка колеса. Для этого рисуется две точки. Одна на покрышке, другая – на дороге. Владелец проезжает один оборот, после чего измеряется расстояние между точками.

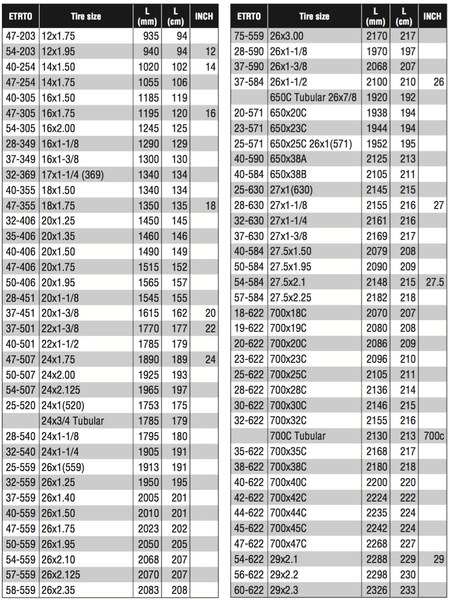

Для упрощения настройки ниже представлена таблица соотношения маркировки и длины окружности:

Маркировка
16”х1,5”
16”х2.0”
6”x1.95”
20”x1-1/4”
26”x1.0”
24”x1.9”
26”x1.5”
26”x1,75

Длина окружности в мм
1206
1253
1257
1618
1913
1916
1953
2035

Маркировка
26”x2.0”
700cx20мм
26”x2.25”
700c x 23
26”x2.3”
27”x1-1/8
700c x 32мм
27”x1-1/4”

Длина окружности
2074
2074
2115
2105
2135
2155
2155
2161

Для того чтобы компьютер точно показывал результаты, рекомендуется использовать следующую формулу:

L1=L0*S1/S0, где:

L1 – скорректированная длина;

L0 – заданный размер окружности колеса;

S0 – расстояние, показанное на велокомпьютере, которое проехал пользователь;

S1 – дистанция, измеренная владельцем самостоятельно. Например, круг стадиона или прямая трасса.

Пример:

Имеется круг, равный 300 метров. Пользователь проезжает дистанцию с включенным устройством. Велокомпьютер выдал пройденное расстояние, равное 305 метров. Подставляем параметры в формулу и получаем скорректированное значение.

Основные функции велокомпьютера после настройки

В базовый набор велокомпьютера входят 7 основных функций:

• Текущая скорость поездки;
• Средняя скорость (возможность отсутствует в бюджетных устройствах);
• Максимальная скорость за время прогулки;
• Пройденное расстояние;
• Пройденная дистанция с момента, когда был установлен компьютер (одометр);
• Общее время поездки;
• Часы.

Важно обратить внимание на то, чтобы параметры одометра пользователь мог настраивать вручную. Это позволит избежать неприятных ситуаций, когда после замены элемента питания сбивается километраж.

Помимо стандартных функций, в продвинутых моделях имеются дополнительные возможности:

• Число сожженных калорий – показатель рассчитывается на основе данных о средней скорости, пройденного расстояния и частоты пульса;
• Пульс – полезная функция для людей, которым запрещено перегружать сердце.

Настройка дополнительных функций

Помимо стандартного набора функций, многие модели имеют ряд дополнительных возможностей:

• Часы – настраиваются в соответствии с количеством кнопок, имеющихся на устройстве;
• Счетчик калорий – необходимо ввести данные о собственном весе.

При настройке необходимо изучить единицы измерения. Из-за того что параметры окружности в большинстве устройствах задаются в миллиметрах, значения веса вбиваются в фунтах.

Возможные проблемы

Иногда у велокомпьютеров случаются сбои. Их достаточно легко диагностировать и исправить. Распространено два вида проблем:

Устройство не включаются;

Недостоверные данные о скорости.

В первом случае проблема кроется в батарейках. Их заряд истощается достаточно быстро, из-за чего требуется частная замена. Во многих бюджетных моделях после истощения элемента питания параметры сбиваются на базовые значения.

Вторая проблема говорит о том, что магнит и датчик установлены неправильно. Во время поездки возникают вибрации в колесах, из-за чего магнит двигается. Это мешает сенсору считать точные данные.

Для решения проблемы достаточно приподнять колесо и проследить за велокомпьютером, проводя магнит около сенсора. Если датчик считывает информацию через раз, то магнит необходимо поправить.

Если проблема возникает во время поездки, а в статичном состоянии все в порядке, то проблема кроется в проводе. Его нужно изучить и в случае обнаружения проблемы починить или заменить.

Видео-установка и настройка велокомпьютера

Видео-инструкция с подробным разбором процесса установки и настройки китайского велокомпьютера:

Велокомпьютер – удобный гаджет, который будет полезен всем любителям велосипедного спорта. Устройство позволяет полностью контролировать процесс поездки, показывая результаты, которые достиг владелец. Это позволит делать выводы и корректировать программу велопрогулок для повышения эффективности занятий.

Как правильно установить велокомпьютер на велосипед

Велокомпьютер – это такое электронное маленькое приспособление, которое может определять скорость движения, расстояние, которое вы проехали, время движения и некоторые другие параметры. Главный вопрос – как установить велокомпьютер на велосипед, какое место для этого лучше выбрать и как его закрепить.

Составные части

Для начала надо изучить инструкцию, поскольку в ней все подробно расписано – что куда цеплять на велосипед и где прикручивать. Но если инструкция на иностранном языке, то задача слегка усложняется. В этом случае следует осмотреть все части системы, и понять их назначение.

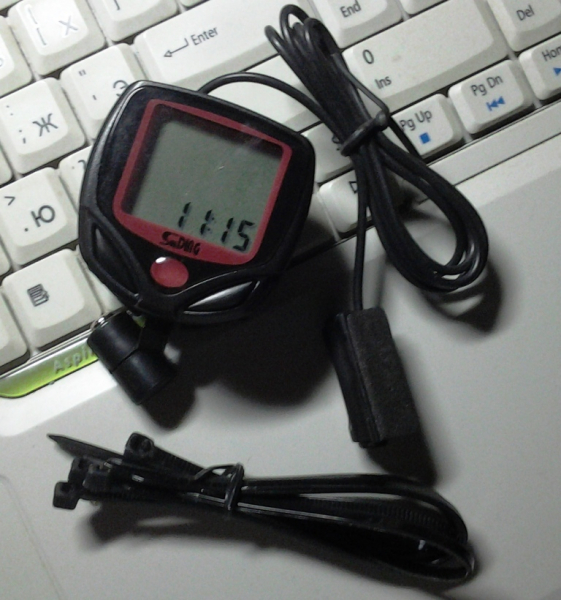

Велокомпьютер обычно состоит из:

• основного блока с монитором, который выглядит, как часы прямоугольной формы;
• датчика колеса (геркон или катушка), передающего сигнал от колеса на основной блок;
• датчика каденса, определяющего скорость вращения педалей;
• магнитов, устанавливаемых на спице и на шатуне педальной системы.

В процессе вращения колеса магнит будет сближаться с герконом, контакт срабатывать, и таким образом, позволит определить скорость, с которой едет велосипед, и все вытекающие из этого параметры.

Сигнал на основной блок может передаваться от датчика с помощью проводов или с помощью радиосигнала. Второй вариант по понятным причинам более удобный, однако, аккумулятор в беспроводной модели придется менять значительно чаще. Другие преимущества проводного велокомпьютера: простое управление и дешевизна.

В покупной набор обязательно входят крепежные элементы. Это специальные жгутики или хомуты, помогающие прочно прикрепить все детали на велосипед. Датчика каденса, определяющего частоту вращения педалей, может и не быть в наборе.

Установка основного блока

Практически все модели на сегодняшний день представляют собой съемные конструкции. Это значит, что их можно переставлять на удобное для вас место, снимать, ремонтировать и т. д. Вначале крепится площадка, на которую будет установлен основной блок. Площадку размещают:

• на выносной части руля;
• в центральной части руля;
• на краю ручки руля (они еще называются грипсами).

Центральная часть является самой оптимальной. На выносе удобно устанавливать велокомпьютер с большим монитором.

Неудобство будет ощущаться, если переносить велосипед, и если вы захотите там же установить держатель для мобильного телефона. На краю грипсы велосипеда экран легко задеть рукой.

Важно

Но многие любят это место, потому что легко нажимать на кнопки велокомпьютера, изучать информацию в процессе движения.

Площадка должна быть надежно закреплена, чтобы не скользить. Для этого применяют резиновые жгуты, входящие в набор. Можно установить дополнительно резиновую подложку, затрудняющую скольжение.

Видео: установка проводного устройства

Ставим датчики и магниты

Это очень ответственный процесс, поскольку от правильности их установки на велосипед будет зависеть работоспособность компьютера. Посмотрим, как правильно закрепить магнит и датчик.

Система должна быть размещена на расстоянии около 10 см от оси колеса. Вначале закрепляют датчик на вилке поближе к втулке, а затем максимально близко к нему крепят магнит на спице.

Датчик закрепляют хомутом или жгутами таким образом, чтобы он был развернут к магниту. Необходимо, чтобы при максимальном сближении магнита с датчиком (герконом) они находились практически под прямым углом друг к другу, хотя небольшое отклонение все равно будет в силу особенностей расположения спиц. Магнит надо затянуть до упора, чтобы в процессе движения он не сместился и не оторвался.

Чаще всего систему устанавливают на переднее колесо, хотя возможно ее разместить и на заднем. При неправильном развороте датчика по отношению к магниту он будет срабатывать через раз или еще хуже, и показатели скорости сильно снизятся.

Как правильно расположить провод

Провод необходимо подключить и расположить таким образом, чтобы он не мешал во время движения, ремонта, не перетирался и не портил внешний вид.

• Вначале определяют длину провода от вилки до основного блока с монитором без натяжения и отрезают с запасом в 10% или чуть больше.
• Завинчивают контакты на площадке блока.
• Прокладывают провод по рулевой колонке или по тормозному тросику.

При прокладке по рулевой колонке надо обязательно сделать напуск в зоне рамы, чтобы провод не порвался, когда руль будет поворачиваться. Крепление осуществляется жгутами. Прокладывать по тормозному пути легче, поскольку уже учтены все напуски. Оборачивать вокруг тороса провод не обязательно, хотя некоторые делают так для красоты и надежности. Провод можно просто прикрепить изолентой.

В некоторых моделях провод уже прикручен к блоку, и его не надо резать. Длину меняют дополнительным обматыванием вокруг вилки, или же сматывая лишнюю часть и закрепляя в нижней части штока.

Если прибор беспроводный

В случае беспроводного устройства установка на велосипед еще больше упрощается. Нет необходимости протягивать провод. Бывает только, что геркон и радиоизлучатель выполнены в отдельных корпусах и их необходимо соединить. Проверьте, чтобы в излучателе и в блоке стояли батарейки.

При беспроводной системе монитор можно закрепить даже на руке. Необходимо только, чтобы сигнал радиомаячка был достаточно сильным и доходил до руки.

Настройки

После закрепления всех элементов необходимо настроить велокомпьютер. Для этого определяют и вводят длину окружности велосипедного колеса. Длину окружности можно замерить ниткой, после чего приложить ее к рулетке.

Второй способ состоит в том, что вы ставите отметку на покрышке и отметку на дорожке, совмещаете их и прокатываете велосипед так, чтобы колесо совершило полный оборот. Далее замеряете расстояние рулеткой между двумя отметками на дорожке.

Это и будет длина окружности. Этот метод более точный.

Еще более простой способ – посмотреть маркировку колеса. Есть специальная таблица в инструкции, которая помогает перевести размеры колеса в длину. Во многих велосипедных компьютерах также достаточно ввести только размеры колеса, чтобы все правильно работало.

Велокомпоютер может обладать и другими полезными функциями. Некоторые модели позволяют определять максимальную и среднюю скорость, с которой двигался велосипед, подсчитывать количество сожженных калорий.

Многие модели снабжаются часами, а наиболее продвинутые – системой определения положения в пространстве (GPS), системой подсчета пульса, термометром.

Они способны превратить обычный велосипед в настоящий измерительный центр.

Видео: установка и настройка велокомпьютера

В целом велокомпьютер – это довольно полезная, хотя и не жизненно необходимая вещь. Установить ее довольно просто, а изучать показатели весьма интересно. Люди, которые целенаправленно занимаются велоспортом, обязательно устанавливают его на свое средство передвижение.

Установка велокомпьютера на велосипед + настройка (#2019)

Установка велокомпьютера позволяет измерить необходимые параметры транспортного средства и существенно упрощает жизнь велосипедисту.

Монтаж гаджета вы сможете провести самостоятельно, следуя всем этапам установки.

Cодержание:

Велокомпьютер – это компактное устройство, с помощью которого вы сможете узнать скорость движения, пройденное расстояние и другие полезные параметры транспортного средства.

Внешне девайс напоминает небольшой спидометр чаще с сенсорным чёрно-белым экраном.

Рис.1 – пример девайса

Любой велосипед нуждается в регулярном техническом обслуживании и замене неисправных частей.

Совет

Благодаря небольшому компьютеру вы сможете своевременно отслеживать любые поломки и расхождение показателей нормальной работы.

Поездки с таким гаджетом становятся более организованными и удобными. Вы всегда будете в курсе уже преодоленного пути, скорости или даже погоды.

Продвинутые модели велокомпьютеров можно использовать как GPS-навигаторы для быстрой ориентации в новой местности.

Существует два основных класса электронных гаджетов для вашего велосипеда:

• Беспроводные;
• Проводные модели.

Принцип работы каждой из разновидностей заключается в соединении электронной части прибора с расположенными на колесах датчиками.

Благодаря такой связи компонентов и определяется скорость, время прохождения круга и другие опции.

Проводные модели – это удобные и более дешевые устройства. Однако, их установка занимает больше времени и пользователю понадобиться подробная инструкция.

Беспроводные компьютеры можно прикрепить не только на руль, но и на руку.

Есть варианты устройств, одна часть которых крепится к шине, а для просмотра параметров на смартфон устанавливается специальное приложение.

вернуться к меню ↑

Велокомпьютер может иметь разный набор функций в зависимости от модели и разновидности гаджета.

Основные функции позволяют контролировать скорость, расстояние и время поездки. Также, идет измерение пробега велосипеда.

В более современных моделях появляются модули для проведения тренировок, встроенные навигаторы по местности.

Такие устройства очень напоминают современные смартфоны, ведь часто на них установлена мобильная ОС и есть возможность установки дополнительных приложений.

Обратите внимание

Существуют модели, которые позволяют измерить ритм сердца спортсмена. Основная часть таких компьютеров крепиться вплотную к обеим сторонам руля.

Для измерения пульса достаточно держать руками обе ручки и дождаться появления на экране результатов измерения.

Рис.2 – пример устройства с возможности измерения пульса

вернуться к меню ↑

Рассмотрим детальнее, как установить проводной велокомпьютер. Прежде чем приступать к установке, следует подробно ознакомиться со всеми этапами процесса.

Неправильный монтаж компонентов может стать причиной отклонений в измерениях или выходу из строя отдельных деталей компьютера.

Монтаж гаджета можно условно поделить на такие этапы:

• Установка крепежа для компьютера;
• Монтаж датчика и магнита;
• Крепление провода.

Установка крепежа

Большинство моделей микрокомпьютеров для велосипеда съемные. Это означает, что для их монтажа сначала необходимо создать специальную площадку для крепежа.

Самое удобное место для расположения гаджета – это основание правой части руля. Если вы левша – выбирайте левую часть.

Такое положение девайса позволит велосипедисту контролировать показатели и быстро настраивать компьютер даже во время движения.

В зависимости от особенностей вашего транспортного средства, стандартный вариант размещения электронного устройства может не подойти.

Обратите внимание на еще несколько мест для расположения компьютера:

• Вынос руля. Это место хорошо подойдет, если гаджет довольно увесистый и вы не хотите, чтобы он мешал удерживать руль. Единственная деталь – в процессе переноса велосипеда нужно быть аккуратным, чтобы не задеть конструкцию;
• Центр руля. Это расположение позволяет не только получить лучший обзор на экран гаджета, но и не мешает велосипедисту, ведь руки обычно не касаются основания;
• Поверх переключателя передач. Если вы часто меняете передачи, то такое расположение подойдет лучше всего. Его преимущество – до экрана можно достать даже, перемещая руку Однако, в таком расположении гаджет может открепляться, если монтаж был проведен некачественно.

Рис.3 – подготовка крепления для компьютера

Площадка для монтажа должна быть ровной и подходить по размеру к гаджету. Рекомендуем использовать обычные одноразовые жгуты для крепления.

Их можно очень сильно затянуть, что позволит площадке не потерять форму. Заметь, что с каждым разом, когда вы снимаете компьютер, площадка может стать неустойчивой.

Постоянно затягивайте жгуты перед повторным монтажом велокомпьютера.

Укрепить площадку можно с помощью самой обычной резиновой подложки. Она позволит гаджету не скользить и создает более равную поверхность на любой детали велосипеда.

Монтаж магнита и сенсора

После создания поверхности для компьютера, нужно заняться монтажом двух главных элементов – магнита и геркона.

Геркон – это сенсор, позволяющий контролировать и изменять состояние существующей электрической цепи. В инструкции вы можете встретить термин «герметичный контакт».

В процессе монтажа магнита и сенсора важна точность, ведь именно система этих двух элементов будет обеспечивать правильную работу компьютера.

Рекомендуем устанавливать детали на расстоянии 8-11 сантиметров от колеса.

Важно

Такое ограничение является обязательным и необходимо, чтобы предотвратить поломку магнита в процессе работы центробежной силы.

Сенсор устанавливается с помощью жгутов и хомута на часть амортизационной вилки таким образом, чтобы получившейся конструкции не мешала работа тормозов.

Закрепляйте все детали только перпендикулярно к колесу.

Сам магнит прикрепляется к спице колеса. Очень важно, чтобы сенсор и магнит находились максимально близко друг к другу. Расстояние между ними не должно превышать сантиметра.

Крепление магнита должно быть прочным, ведь на него постоянно будет воздействовать сила вращающегося колеса и его вибрация.

Иногда сенсор и магнит крепятся к заднему колесу. Это нужно делать только в том случае, если у вас не получается разместить их таким образом, чтобы тормоза не мешали работе деталей.

Рис.4 магнит и сенсор. Пример расположения

Размещаем провод

Самая затратная по времени часть монтажа – это грамотное расположение провода, который соединяет сенсор и сам компьютер.

Если провод будет расположен неверно, это может привести к его запутыванию в спицах велосипеда, да и внешний вид транспортного средства будет неаккуратным.

Исходя из размеров велосипеда и расстояния между установленными ранее элементами, нужно определить подходящую длину провода.

Совет

Определяйте длину таким образом, чтобы после его монтажа между деталями компьютера не создавалось натяжение.

Не забудьте добавить еще 5-6 сантиметров, учитывая возможную погрешность в замерах. Если в итоге длина окажется больше предполагаемой, ее всегда можно будет обрезать.

Начинайте монтаж только после закрепления контактов.

Риc. 5 – крепление провода

Провод можно проложить одним из двух способов:

• Завернуть через рулевую колонку;
• Проложить провод по тросу тормоза.

Первый вариант будет удобным для велосипедов стандартного типа. Закрепляйте провод на жгуты и закрепите его в области рамы.

Обратите внимание, если руль будет часто перекручиваться, это может стать причиной поломки провода.

Во втором случае монтажа нужно использовать напуска троса. Если вы закрепите провод с помощью черной изоленты вплотную к велосипеду, что его не будет видно и случайно его не заденешь.

вернуться к меню ↑

После физической установки велокомпьютера нужно провести настройку гаджета. Как правило, после включения устройства вам нужно будет ввести несколько параметров велосипеда.

Один из таких параметров – это длина окружности колеса. Чтобы не измерять и не считать все самостоятельно, воспользуйтесь данными таблицы:

Рис. 6 – таблица определения длины окружности колеса

Ввод корректного значения длины окружности обеспечивает точный расчет всех других показателей компьютера.

Помимо расчета скорости и пробега, большинство велокомпьютеров оперируют и другими показателями. Среди них часы и счетчик калорий.

Чтобы ввести правильное время, зайдите в настройки гаджета и введите время вручную.

Чтобы запустить работу счетчика калорий, введите свой вес и рост в соответствующее окно настроек. Большинство моделей компьютеров используют для обозначения веса не килограммы а фунты.

Если расчет суточной нормы калорий показался слишком маленьким, попробуйте перевести килограммы (kg) в фунты (lb) и введите полученный результат в программу.

вернуться к меню ↑

Пользователи, которые в первый раз столкнулись с велокомпьютером, могут испытывать сложности с пониманием работы гаджета.

Так как экран девайса небольшой, на нем расположено минимум текста и большинство информации представлена в виде условных обозначений:

• SPD — это скорость. На экране цифра может отображаться в километрах или милях;
• TM – длительность движения велосипеда после последнего сброса;
• AVG – средняя скорость движения за время поездки;
• DST – пройденная дистанция;
• Scan – режим отображения показателей;
• ODO – общее количество пройденных миль/километров. Показатель можно сбросить;
• COMPARATOR – отклонение скорости в данный момент от общей скорости движения;
• T – температура гаджета. Некоторые модели могут отключаться от перегрева на солнце. Для повторного включения следует охладить устройство.

Рис.7 – отображение показателей на экране

вернуться к меню ↑

В процессе работы велокомпьютера иногда могут возникать неполадки. Их принято делить на несколько групп:

• Устройство не включается. Эта неполадка может возникать из-за перенагрева или из-за плохой работы батареек. Как правило, они очень быстро садятся, поэтому всегда возите с собой несколько новых деталей;
• Расхождение реальных и отображаемых на экране показателей. Если вы заметили, что скорость на экране существенно расходится с реальной, выполните сброс настроек девайса или проверьте точность крепления магнита и сенсора;
• Неконтролируемый сброс настроек. В этом случае нужно переустановить прошивку гаджета, если он работает на одной из мобильны ОС.

Если вам не удается самостоятельно устранить проблемы в работе велокомпьютера, обратитесь в сервисный центр. Возможно, неполадка заключается в аппаратной поломке.

Тематические видеоролики:

Как настроить велокомпьютер

Решил велосипедист, что ему нужен велокомпьютер — чтобы считал за него километраж, скорость езды и прочие небольшие данные.

Это же очень удобно, когда видишь, с какой скоростью передвигаешься на местности и сколько километров уже позади. Но когда этот владелец двухколесного товарища отправился в магазин, то увидел великое множество велокомпьютеров.

Какой же из них выбрать? И есть ли среди них бюджетные функциональные варианты? Давайте разбираться.

Как работает устройство

Прежде чем приобретать и крепить на руль маленький бортовой компьютер, стоит понять, каким образом он действует. Общий принцип работы таких устройств прост: на спице закрепляется магнит, а на вилке колеса — специальный датчик. Во время движения датчик воздействует на магнит, а тот, в свою очередь, на компьютер. А устройство высчитывает километраж и скорость движения.

В недорогих устройствах устанавливается датчик Геркон. Это работоспособный датчик, который достаточно редко подлежит сбоям. В более дорогих моделях используют премиум датчик Холла.

Обратите внимание

Более сложные модели оснащены возможностью определения GPS –навигации и отображения карт местности, прогнозы погоды и грозящие велосипеду поломки. Все велокомпьютеры делятся на проводные устройства и беспроводные.

Для установки проводного гаджета может понадобиться инструкция, и дополнительные материалы для крепежа. Беспроводной гаджет можно закрепить не только на руле, но и на руке владельца.

Настройка и установка новшества

Установка велокомпьютера заключается в нескольких несложных этапах. Подготовительным этапом можно назвать установку крепежного места, на котором будет располагаться сам велокомпьютер. Сейчас практически все модели, которые продаются в магазинах, переносные и не обеспеченные такими площадками.

Располагаться она может на центральной части или на выносе руля, либо на краю манеток. Последний вариант популярен у любителей электронных игрушек, ведь позволяет пользоваться компьютером, не отрывая рук от правильного положения. Однако, в этом положении он часто задевается.

Далее идет установка самого электронного прибора:

Крепление магнита вместе с сенсором так, чтобы центробежная сила не сдвигала их и не нарушала расчеты. Сначала крепится сенсор на саму амортизационную часть вилки, затем магнит устанавливается на любой спице так, чтобы в момент схождения между ними не было расстояния больше пары миллиметров.

Растяжка всех необходимых проводов. Эта часть установки самая трудоемкая, так как все проводы должны быть приложены и закреплены аккуратно. Любой провод, который будет отходить в процессе эксплуатации, испортит внешний вид велосипеда и может стать настоящей проблемой.

Настройка самого бортового компьютера. Эта часть не требует множества движений, но саму настройку стоит проводить внимательно с учетом всех имеющихся инструкций.

Провода от сенсора к самому компьютеру могут идти двумя способами. В первом случае провод ведется по вилке и остается небольшой отступ на учет поворота руля. Такой способ проще, проводок крепится на небольшие жгуты. Но на практике этот метод часто перетирается из-за большого количества поворотов руля.

Второй метод заключается в протягивании проводка по натянутому тросу, который отвечает за тормоза. Этот метод считается более надежным, а использование обычной изоленты сделает его невидимым. Таким образом натянутый проводок не станет постоянно повреждаться при использовании велосипеда.

Для чего нужно знать длину окружности

Первое, что нужно выяснить, прежде чем настраивать велокомпьютер — длина окружности используемого на байке колеса. От того, насколько четкое и корректное число будет введено в журнал компьютера, будет меняться корректность всех измерений и расчетов, которые будет производить электронный гаджет. Длину окружности колеса несложно измерить, если проявить немного изобретательности.

Для этого можно использовать нитку или ленту, которая легко обернется вокруг колеса. Этот способ легкий, но не совсем эффективный, так как во время движения длина окружности колеса становится меньше за счет сжимания его во время движения. Таким же способом можно использовать портновский метр.

В то же время верную длину окружности обычно проверяют с полной загрузкой и для каждого велосипеда отдельно. Для этого измерения фиксируют точку на самой покрышке и на асфальте.

А когда проезжают полный оборот, то еще раз фиксируют точку на полу.

После этого измеряют расстояние, которое разделяет две точки на поверхности, и это расстояние считается длиной окружности колеса конкретного велосипеда.

Как расшифровать основные показатели

Когда установка велокомпьютера на велосипед окончена, подходит время разобраться в самых главных возможностях, которые гаджет начинает выдавать в ходе своей работы.

На дисплее время от времени или постоянно будут высвечиваться определенные величины, которые стоит понимать:

• ODO — общий пробег на этом велосипеде с его первого запуска;
• DST – пробег после сброса;
• SPEED – скорость, которую набрал велосипед сейчас, может измеряться в километрах или милях;
• AVG — средняя величина скорости, которую соблюдал велосипедист во время последней поездки;
• AVS — средняя достигнутая скорость во время действующей поездки;
• TIME — время, которое было проведено в движении с последнего сброса;
• CLK— время в часах и минутах, на некоторых гаджетах — дата;
• MXS— максимальная среди достигнутых скорость за время последней поездки;
• Scan — режим, в котором поочередно демонстрируются все показатели.

Кроме указанных показателей велокомпьютер часто оснащен множеством дополнительных возможностей. Первая среди них — часы. Настройка этого значения зависит только от количества кнопок на боковых панелях компьютера, но обычно не вызывает никаких проблем.

Популярным показателем является также подсчет сжигаемых калорий. Для того, чтобы работал этот расчет, нужно указать вес владельца велосипеда, однако при расчете он использует часто слишком странные алгоритмы. Поэтому полностью доверять этому расчету не стоит.

Также стоит обратить внимание на имеющиеся единицы измерения. Почти во всех велокомпьютерах вес измеряется в фунтах, когда радиусы и окружности — в миллиметрах.

Важно

Важно с первого раза завести все данные в правильных единицах измерения, иначе потом будет сложно их поменять и учесть переводы в другие величины. Последние модели велокомпьютеров выполняются беспроводными, большинство из них и вовсе крепится на руку владельцу.

В таких моделях обычно присутствует также расчет пульса, напряжения велосипедиста и прочие вычисления, которые могут меняться у каждого аппарата.

Какие могут быть трудности?

Существует небольшой набор стандартных проблем, которые могут возникнуть во время работы с велокомпьютером. С большинством из них можно справиться самостоятельно без особых трудностей. Вот некоторые среди них:

• Отказывается включаться. Чаще всего не включается велосипедный компьютер из-за севших батареек, а их смена легко решает проблему. Если батарейка новая, но гаджет не включается, то стоит его осмотреть. Влажный или попавший под дождь гаджет стоит просушить. А предварительно достаньте батарейки.
• Очевидно неверная скорость движения. Неадекватное изменение скорости движения, скачки до нуля или до максимальных величин говорит о нарушении размещения сенсора или магнита. Это легко проверить, просто подняв переднее колесо и постепенно раскручивая его. При движении скорость должна увеличиваться, следите за компьютером. Если это не происходит, значит, нужно магнит проходит далеко от сенсора и достаточно просто его поправить. Если проблема появляется только во время движения, а в спокойном состоянии все отображается верно, то стоит проверить крепление провода и его соединение с самим аппаратом. Возможно, где-то нарушается контакт во время езды.

Более сложные проблемы в более высокотехнологичных велокомпьютерах стоит относить в гарантийный ремонт, особенно, если аппарат еще на гарантии. Возможно, проблема решится легко или вовсе является заводским браком, в результате которого сразу меняют аппарат на новый.

Не стоит забывать, что велокомпьютер — приятное дополнение к самому железному коню, но не обязательная его часть. Он удобен для фиксации простых меняющихся данных, но если путь владельца велосипеда пролегает по одному и тому же маршруту, то это электронное приспособление окажется бессмысленным.

Как установить велокомпьютер

Обычно в комплекте с велокомпьютером всегда идет специальная крепежная площадка, геркон и магнит на спицы, подкладки и стяжки.

Теоретически возможна установка велокомпьютера в любое место на спице колеса. И все же магнит рекомендуется располагать поближе к втулке для уменьшения скорости и увеличения времени, которое нужно для срабатывания геркона. Если вы решите закрепить компьютер рядом с ободом при большом размере колеса, показания могут быть неточными.

Итак, для начала следует прикрепить датчик велокомпьютера к крепежному болту или вилке. Обязательно настройте положение магнита и геркона.

Почти все проводные компьютеры поставляются со специальной защитной рубашкой из пластика, которая обеспечивает надежное крепление провода к раме. При этом провод можно обмотать специальной прозрачной изолентой из полиэстера.

Кстати перед обмоткой проводом следует проверить чистоту вилки и рамы. После установки магнита и геркона необходимо снять переднее колесо для упрощенного прокладывания провода.

Провод рекомендуется прокладывать по внутренней стороне пера вилки. В таком положении его практически не будет видно. Допускается установка датчика и в передней части пера вилки. Между датчиком велокомпьютера и местом крепления провода лучше оставить небольшой отрезок провода. Это делается на случай смещение датчика.

Лучше прикреплять провод к тросику переднего тормоза. Так, он будет максимально защищен по длине. Если вам часто приходится ремонтировать велосипед, провод следует обвить вокруг тормозного троса. Это сделает его отсоединение намного проще.

Если компьютер необходимо монтировать на велосипед с ободными тормозами, магнит и датчик рекомендуется устанавливать с левой стороны. Проще всего поставить велокомпьютер на амортизационные вилки. Но датчики некоторых электронных устройств к таким вилкам просто не подходят.

Совет

Тогда придется воспользоваться муфтой старого переднего переключателя для изготовления прочного крепления компьютера.

Провода от велокомпьютеров, установленных сзади, должны проходить под нижними перьями заднего треугольника. Там их будет почти не видно. На горных или гибридных моделях велосипедов провод можно прикрепить к тросу переключения передач.

Если это велосипед без переключателей передач на руле, прокладывайте провод от нижней трубы к нижней части троса переднего тормоза. Потом его можно будет пустить вверх. Рекомендуется оставлять отрезок провисшего провода. Также между ненатянутой петлей и покрышкой следует оставить небольшой зазор. И обязательно проследите за тем, чтобы петля не мешала переключению передач.

• Как установить велокомпьютер на велосипед?
• Как я приладил велокомпьютер, установка
