Установка и настройка переднего переключателя скоростей на велосипеде

Если вы являетесь увлечённым велосипедистом, вам непременно придётся столкнуться с необходимостью установить или отрегулировать передний переключатель скоростей на велосипеде. Это может вам понадобиться по целому ряду причин. К примеру, потребуется замена системы переключения или растянется трос. О правильном выполнении этой процедуры мы расскажем вам в этом руководстве.

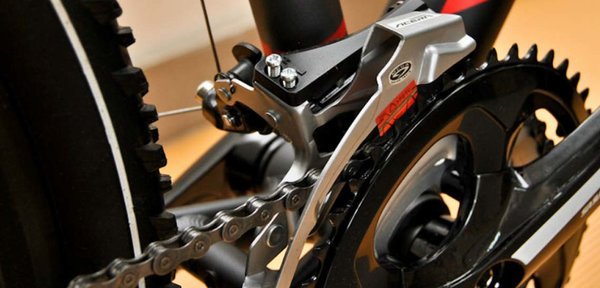

Велопереключатель передних скоростей

Конструкция такой системы довольно проста. Перечислим основные компоненты и их функциональные особенности.

Элемент, предназначенный для крепления устройства к раме вашего велосипеда.

Элемент, в конструкции которого присутствуют шарниры и специальная пружина. Своё название этот элемент получил из-за формы параллелограмма. Он представляет собой главную движущуюся часть устройства, а также к нему крепится рамка, о которой несколько слов ниже.

Обратите внимание

Деталь, в которой важную роль играет как внешняя, так и внутренняя часть. По внутренней части этого элемента проходит цепь.

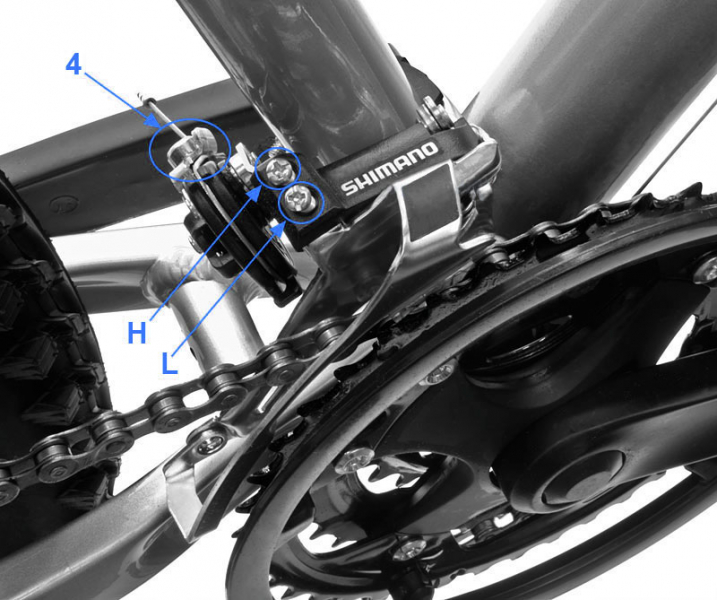

А ещё эти элементы называют ограничителями. Это два болта, которые используются для ограничения движения рамки как по направлению к раме велосипеда, так и в обратном направлении.

Ещё один болт, который удерживает трос, выполняющий переключение передач.

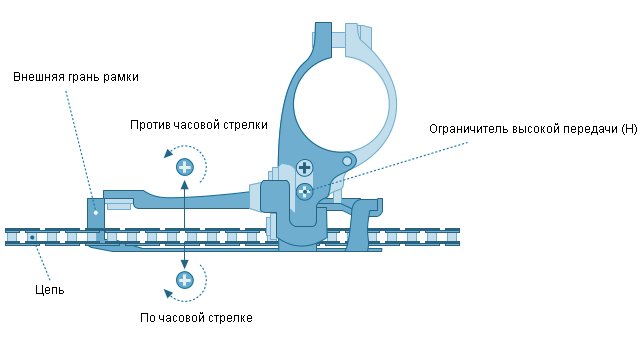

Схема переднего переключателя скоростей

Принцип действия

Первым делом потребуется разобраться в принципе действия этого устройства, если вы хотите понять, как настроить передний переключатель. Функция этого устройства заключается в переводе цепи велосипеда на необходимую звезду.

Когда передача переходит с большей звезды на меньшую, натяжение троса уменьшается, в результате чего пружина перетягивает параллелограмм вместе с направляющей рамкой по направлению к раме вашего транспортного средства. Рамка своей внешней стороной надавливает на цепь, и она переходит на звёздочку меньшего диаметра. Таким же образом выполняется обратный процесс.

Натягиваясь, трос перемещает параллелограмм вместе с рамкой в обратную сторону. Рамка надавливает на цепь и перебрасывает её на большую звезду.

Как видите, хорошо настроенный переключатель является простым и надёжным устройством. Большое значение имеет правильная настройка ограничителей, так как в них параллелограмм упирается, достигая крайних положений. Если положение ограничителей будет установлено неверно, цепь будет постоянно соскакивать с нужного места.

Если вам предстоит установка нового переключателя или же вы готовитесь настраивать уже установленную систему, перед тем как приступить к действиям, необходимо проверить ряд параметров.

Нужно осмотреть систему и проверить наличие люфтов или повреждений.

Бывает так, что после длительного использования на некоторых деталях, например, направляющей рамке или параллелограмме, образовываются зазоры.

И также детали, особенно рамка, могут получить повреждения и сгибы от нагрузок и падений. Из-за этого могут возникнуть проблемы при настройке переднего переключателя скоростей вашего велосипеда.

Важно

Обязательно выполните тщательную очистку всех элементов устройства от пыли и других загрязнений, затем нанесите смазку.

В первую очередь необходимо смазать все движущиеся части устройства, а именно пружины и сам параллелограмм. При необходимости можно снять систему переключения с рамы вашего транспортного средства.

Эти действия также поспособствуют более качественному визуальному осмотру, о котором шла речь в предыдущем пункте.

И также необходимо произвести очистку тросика переключателя и проверить его целостность. Если тросик сильно загрязнён, можно отсоединить его от фиксирующего болта и извлечь наружу, но также его можно очистить, не снимая. После этого осмотрите тросик на наличие разорванных жил. Затем, если всё в порядке, тросик также необходимо смазать.

• Проверьте задний переключатель.

Требуется, чтобы задний переключатель скоростей уже был настроен, так как при настройке он используется как ведущий.

Приступаем к установке и настройке

После всех первичных мероприятий пришла пора выяснить, как настроить передний переключатель скоростей на велосипеде.

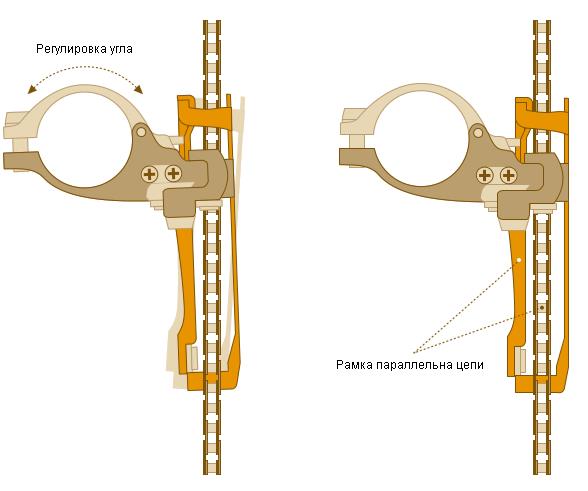

Сначала нужно выполнить правильное позиционирование устройства. Правильным положением является следующее: продольная ось направляющей рамки должна быть расположена параллельно передним звёздам. Расстояние от самого низа рамки и до самой большой звезды не должно быть больше 2 мм, и при этом она не должна цепляться за зубья. Во время выравнивания параллелограмм отгибается от рамы по направлению к самой большой звезде. Выполнять позиционирование будет проще при снятой цепи. На многих фирменных переключателях есть специальная наклейка с метками уровня, которые упрощают установку.

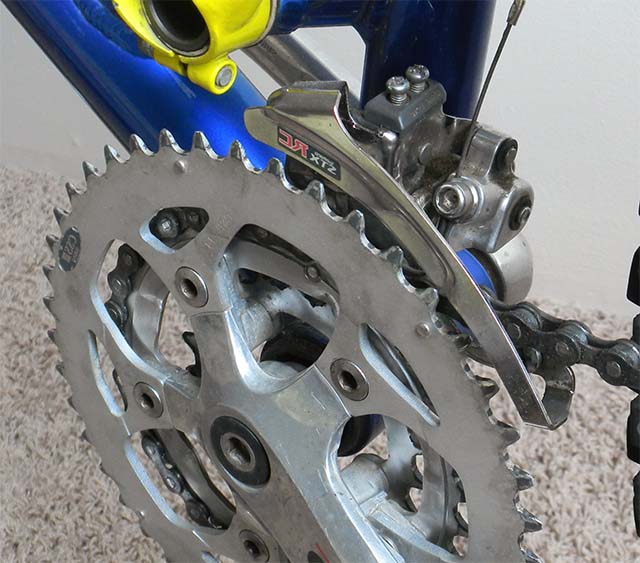

Большая звезда велосипеда

Немного закручиваем болт, который фиксирует хомут, и ещё раз проверяем расположение направляющей рамки. Если всё в порядке, затягиваем болт до конца.

Установку мы выполнили, теперь нам предстоит настройка переднего переключателя скоростей на велосипеде. Настройку проще всего производить на велосипеде с поднятым задним колесом. Чтобы этого добиться, транспортное средство можно подвесить, зацепив его за седло, или зафиксировать иным образом.

Начнём с того, что установим самую маленькую скорость. Учитывайте, что при этом трос должен быть свободен. Выполняем регулировку натяжения троса, закрутив её до упора, затем возвращаем на несколько оборотов назад. Часто регулировку закручивают до конца, но для точной настройки требуется небольшой запас по натяжению.

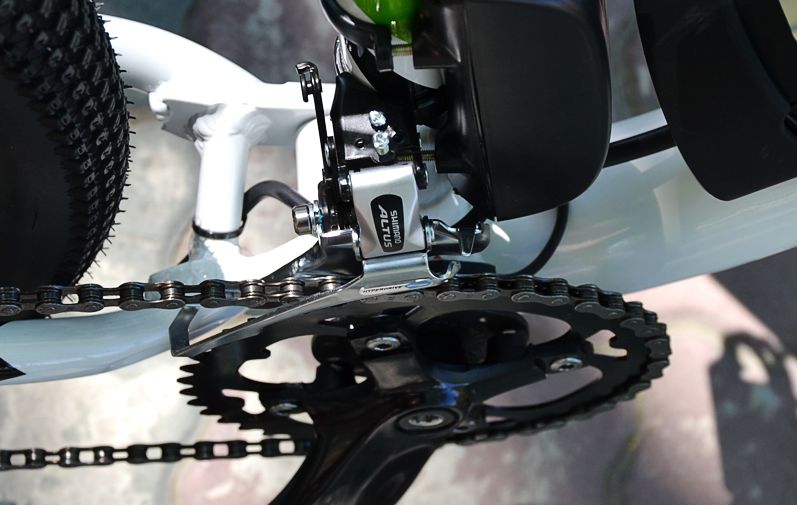

Велопереключатель передних скоростей

Устанавливаем также и на заднем переключателе наименьшую скорость. Необходимо, чтобы у вас была установлена первая скорость как впереди, так и сзади.

Выставляем такое положение ограничительного болта L, при котором внутренняя часть направляющей рамки располагается как можно ближе к цепи, но не цепляет её при вращении педалей. Если вам нужно, чтобы рамка смещалась к раме велосипеда, вращайте ограничитель против часовой стрелки, и наоборот.

Установите тросик на место, после чего закрутите фиксирующий болт. Закручивайте руками, не нужно использовать плоскогубцы.

Теперь переведите передачи в такое положение, при котором спереди цепь будет установлена на самую большую звезду, а сзади — на самую маленькую. Выполните настройку второго ограничительного болта H. Теперь нужно добиться, чтобы внешняя часть направляющей рамки находилась максимально близко к цепи, но не цеплялась за неё во время движения. Чтобы рамка смещалась к раме велосипеда, вращайте ограничитель по часовой стрелке, и наоборот.

Теперь нам предстоит регулировка переднего переключателя скоростей велосипеда. Установите задний переключатель на пятую скорость. После чего, вращая педали, выполните смену скоростей переднего переключателя по всему диапазону (3 — 2 — 1 — 2 — 3). Повторите процедуру два-три раза, после чего установите впереди вторую скорость и начинайте переключать задние передачи. Необходимо добиться, чтобы цепь не тёрлась о направляющую рамку в таких положениях: 2 — 2 и 2 — 7. Если трение присутствует, нужно дополнительно отрегулировать натяжение троса. При наличии проблем перехода с большей звезды на меньшую требуется ослабить натяжение, а если сложности возникают при переходе с меньшей звезды на большую — усилить.

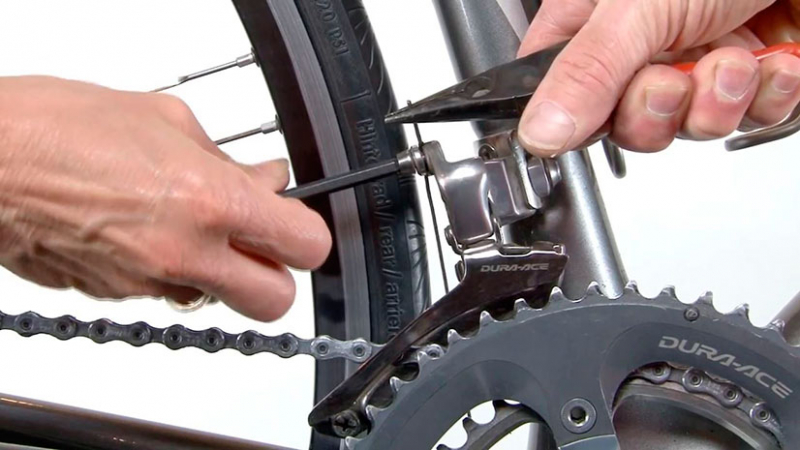

Регулировка велопереключателя скоростей

Тестирование выполненной работы

Когда установка переднего переключателя скоростей на велосипеде будет завершена, можно приступить к тестированию.

Выберите прямой участок дороги, на котором нет резких спусков и подъёмов, и протестируйте работу устройства во время езды.

Если обнаружатся какие-то проблемы с функционалом, вы можете выполнять регулировку прямо на ходу на небольшой скорости. Немного навыка и вы научитесь с лёгкостью настраивать передний переключатель скоростей на своём велосипеде.

• на сайте
• ВКонтакте

Настройка переднего переключателя скоростей на велосипеде: как отрегулировать все правильно

Правильное и быстрое изменение передач велосипеда является достаточно важным элементом при езде, так как отвечает за сохранность жизни и здоровья велосипедиста независимо от того, кто он: мужчина или же транспортное средство подбиралось для женщины.

Для полной исправности механизма переключения передач его необходимо не только обслуживать после хранения на балконе зимой и заранее менять компоненты, но и настраивать.

Для того чтобы понять, как отрегулировать передний переключатель скоростей на велосипеде, не потребуется много времени, достаточно точно выполнять приведённые дальше инструкции.

Принцип действия

Передний переключатель скоростей на велосипеде представляет собой полоску стали, закреплённую на раме велосипеда и имеющую свободный ход, как в правую, так и в левую сторону. Перемещаясь в одну из сторон, он переводит цепь на другую звёздочку (меньшую или большую по размерам).

Механизм приводится в движении стальным тросиком, который соединён с манеткой на руле.

Как установить?

Установка переднего переключателя скоростей на велосипеде выполняется в соответствии с несколькими пунктами.

Велосипед крепится на специальной подставке, чтобы с ним было проще обращаться.

Перед установкой механизм необходимо тщательно вымыть, а все трущиеся части качественно смазать.

Велосипедную цепь надо закрепить на самой большой звездочке сзади и на самой малой спереди.

Ослабить регулировочный винт тросика.

Надеть хомут переключателя на подседельную трубу.

Установить на переключатель стальной трос и натянуть его.

Проверить расположение стальной рамки при последовательном переключении передач. Если появляется перекос или расстояние между рамкой и звёздами слишком большое (малое), то механизм необходимо снять и заново закрепить на подседельной трубе.

Затянуть винт крепления.

Так же, как и установка, происходит замена переднего переключателя скоростей на велосипеде.

Настройка

Настройка переднего переключателя скоростей на велосипеде выполняется после того, как механизм был установлен наново или заменен. Для этого может потребоваться определённый инструмент (фигурная отвертка и гаечные ключи с минимальным шагом).

Порядок действий.

Выровняйте механизм так, чтобы ведущая звезда была параллельна центральной продольной оси рамки перекидки.

Вращая винт ограничителя низкой передачи, который расположен ближе к подседельной трубе, необходимо добиться минимального зазора между самой рамкой и велосипедной цепью.

Зафиксировать стальной трос переключателя скоростей. Для этого его необходимо натянуть и закрепить с помощью гайки или винта.

Чтобы регулировка переднего переключателя скоростей велосипеда прошла правильно, велосипедную цепь надо зафиксировать на самой маленькой звёздочке сзади и на самой большой спереди. После этого с помощью винта ограничителя высокой передачи на рамке переключателя необходимо добиться минимального зазора между велосипедной цепью и самой рамкой. При этом они не должны соприкасаться.

Осталось только проверить работу устройства во время езды, предварительно установив на место педали, если вы во время ремонта решили их снять. Настройка переднего переключателя велосипеда считается правильной, если цепь не задевает стальную рамку переключателя во время поездки. При необходимости ее можно будет укоротить.

Из вышеописанной инструкции можно понять, как настроить передний переключатель скоростей на велосипеде своими руками. Но следует знать, что правильная настройка не всегда получается с первого раза.

Иногда только практика поможет достичь желаемого результата и, возможно, процесс придётся повторить неоднократно.

Но делать нужно все так, чтобы не перестараться, поскольку в противном случае понадобится ремонт переднего переключателя скоростей.

Видео

Если же вы хотите, чтобы все получилось с первого раза, тогда посмотрите оба видео.

Как настроить переключатель скоростей на велосипеде

Часто случается так, что либо скорости на велосипеде переключаются не четко, либо была произведена установка каких-то новых элементов трансмиссии. В таком случае понадобится провести регулировку переключателя скоростей и эту работу вполне реально сделать своими силами, без обращения в специализированные мастерские.

Оглавление: 1. Необходимая терминология 2. Почему происходит нарушение переключения скоростей 3. Как исправить дефекты 4. Как правильно настроить задний переключатель 5. Как настроить передний переключатель

Необходимая терминология

Чтобы разобраться в процессе самостоятельной регулировки переключателя скоростей, необходимо знать определение некоторых специфических терминов, иначе в инструкции будет трудно разобраться.

Что нужно запомнить:

Переключатель скоростей (перекидка). Это элемент трансмиссии, который отвечает конкретно за переключение скоростей. Если же имеется задняя перекидка, то она еще выполняет роль поддержки натяжения цепи велосипеда. Можно описать перекидку (заднюю и переднюю) следующим образом: это параллелограммный механизм, оснащенный мощной возвратной пружиной, на котором зафиксирована рамка. Задний переключать имеет внутри рамки два ролика – если уровень натяжения троса повышается, то рамка сдвигает цепь на большие звезды, а если это натяжение троса уменьшается, то цепь с помощью рамки смещается в сторону малых звезд. Точно также работает механизм и переднего переключателя.

Манетка. Она предназначена для переключения скоростей посредством изменения уровня натяжения тросика. Чаще всего манетка находится на руле, но в некоторых моделях велосипедов она может располагаться и на нижней трубе треугольника рамы. Обратите внимание: манетки и переключатели скоростей имеют общее соединение на руле (это обеспечивается тросом) и покрыты кожухом-рубашкой.

Кассета. Так именуют задний узел трансмиссии, который состоит из звезд разной величины (разного диаметра и с разным количеством зубьев) и устанавливается на барабан задней втулки. Если модель велосипеда старая, то вместо барабана в задней втулке используется трещотка.

Петух. Это металлическая деталь, которая способствует сохранению целостности рамы и заднего переключателя в случае, когда транспортное средство было подвержено удару. Петух всегда крепится на раму, а на эту металлическую деталь уже крепится перекидка. Когда происходит удар, то ломается как раз этот самый петух, а рама и переключатель скоростей (перекидка) остаются целыми.

Система. Так называют передний узел трансмиссии, который состоит из звезд разного диаметра и с разным количеством зубьев. Эти звезды скреплены между собой и шатунами специальными полыми болтами на шатунах, но нужно знать, что в дешевых велосипедах полые болты отсутствуют – звезды и шатуны между собой скреплены клепками.

Почему происходит нарушение переключения скоростей

Чтобы понять, какие действия следует предпринять для регулировки переключения скоростей, нужно понимать, какие причины могут привести к рассматриваемой проблеме. Специалисты выделяют несколько таких предрасполагающих факторов:

• деформация петуха;
• растяжение троса;
• деформация переключателя скоростей;
• неправильно работающая возвратная пружина.

Как исправить дефекты

Идеально работать переключатель скоростей и собственно велосипед  будет при новом (или не очень старым) тросе, с абсолютно целыми рубашками (и не пересохшими!) и не деформированными (или в малом объеме) звездами и цепью.

Если трос всего лишь растянулся, то нужно его будет просто подтянуть. Но если трос порвался, то без замены этого элемента не обойтись. Процесс замены троса не сложен, главное четко придерживаться рекомендаций специалистов:

• раскрутить фиксационный винт троса, который располагается на перекидке;
• вытянуть из рубашек трос;
• если необходимо, то разобрать манетку и вытянуть трос из нее;
• в специальный паз в манетке нужно вставить новый трос, причем, в паз должен войти именно металлический наконечник троса;
• весь трос смазать специальной смазкой, жалеть расходный материал не нужно;
• трос пропустить через рубашки;
• на раме имеются специальные пазы, в которые заправляются рубашки;
• на передке трос закрепить винтом.

При плохом переключении скоростей обратите внимание на возвратную пружину – она должна быть чистой и смазанной. Чтобы этого добиться, нужно всего лишь промыть пружину под проточной водой, полностью высушить и тщательно смазать.

Если рамка заднего переключателя скоростей стоит криво, то это может означать только одно – петух погнулся. Если это не критично, то поправить петух можно руками – нужно взять в руку задний переключать, который закреплен на петухе, а другой рукой – придерживать раму. Медленно вытягиваем проблемный элемент трансмиссии (петух) до относительно ровной постановки.

Обратите внимание: такой «ремонт»  петуха является временным решением проблемы переключения скоростей. Дело в том, что петух – это расходный материал, который нужно вовремя менять, а не постоянно ремонтировать/вытягивать.

В некоторых случаях владелец велосипеда обращает внимание на деформированный задний переключатель (передний крайне редко страдает при ударе) – его также можно вернуть в исходное положение с помощью рук. Но если задний переключатель деформирован слишком сильно, то его целесообразно заменить.

Обратите внимание: выполнив специфические манипуляции по ремонту погнувшихся/деформированных деталей, не стоит слишком долго пользоваться велосипедом – это может закончиться падением, очередной поломкой в самые неподходящие моменты. А в некоторых случаях такая безалаберность может привести и к дорожно-транспортному происшествию!

Как правильно настроить задний переключатель

Чтобы самостоятельно настроить задний переключатель скоростей на велосипеде, нужно всего лишь четко соблюдать пошаговую инструкцию от специалистов по этому процессу. Итак, выполните все этапы:

Правой манеткой переместить цепь на малую звезду.

Открутить фиксирующий винт и отпустить трос.

Найти винт, на котором есть пометка «Н». Отверткой нужно так отрегулировать этот винт, чтобы самая малая звезда лежала в одной плоскости с роликами, которые расположены в лапке (рамке).

Натянуть трос рукой и зафиксировать его винтом.

Проверить работу переключателя, и если он работает некорректно, цепь плохо переключается на большие звезды, то нужно натянуть трос сильнее (либо с помощью барабана, либо переключателем).

Переместить цепь на самую большую звезду, имеющуюся в кассете.

Найти винт с пометкой «L» и отрегулировать его так, чтобы лапка (рамка) и звезда находились в одной плоскости – в таком случае у перекидки не будет возможности попасть в спицы переднего колеса.

Как настроить передний переключатель

Для регулировки переднего переключателя тоже имеется четкая и простая пошаговая инструкция:

Смещаем цепь на меньшую звезду.

Откручиваем фиксирующий винт и отпускаем трос.

Находим винт с пометкой «L», с его помощью регулируем положение рамки таким образом, чтобы цепь находилась между пластинами рамы, но при этом не касалась их.

Натягиваем трос, фиксируем его винтом.

Теперь перемещаем цепь в кассете на меньшую звезду – удобно делать это с помощью заднего переключателя.

Передним переключателем перемещаем цепь на среднюю звезду и смотрим – если цепь на второй везде задевает внешнюю сторону рамки, то нужно увеличить натяжение троса с помощью барабана, расположенного на левой манетке.

Переключаем передачу на самую большую звезду в кассете и проверяем – если цепь касается стенок рамки, нужно последний элемент переместить так, чтобы цепь располагалась посередине. Сделать эту манипуляцию можно с помощью винта с пометкой «Н».

(69

Настройка переднего переключателя скоростей на велосипеде — советы, принцип работы, устранение проблем после настройки

Настройки переднего переключателя у велосипеда со временем сбиваются, что приводит к его неправильной работе. Провести регулировку можно как в веломагазине, так и самостоятельно. Перед настройкой необходимо понять работу и особенности переднего переключателя.

Принцип работы переднего переключателя

Сам переключатель — это рамка, которая перемещает цепь, перебрасывая её с одной звезды на другую. Он прикреплен к раме велосипеда и регулируется с помощью троса, который соединён с регулирующей ручкой на руле. Передний переключатель испытывает большую нагрузку чем задний, поэтому его неправильная настройка влияет и на работу переключателя сзади.

Что произойдет при неверной регулировке?

Перед тем, как разобраться в неполадках, полученных в результате неправильной регулировки, отметим работу отрегулированного переднего переключателя: он должен плавно перемещать цепь по звеньям, вращению самой цепочки не должно ничего мешать, она не должна тереться об держатель, задержка между переключением должна быть минимальной.

Неправильная настройка может повлечь за собой следующие неисправности и поломки:

Ненастроенный механизм может привести к износу цепочки. Изношенная цепь начинает проскакивать между звеньями звезды, что портит состояние звезды. Это влечёт за собой полною замену цепи и звёзд.

Неправильная регулировка может привести к деформации рубашек троса, что расплетает его обмотку. В итоге, ход тросика перестаёт быть свободным, что затрудняет включение скоростей.

Возможно повреждение самого троса. Он может порваться или фиксирующий его болт возможно плохо закручен. Это приведёт к резкому прекращению работы.

Также перекос цепи приводит к быстрому износу её и звёзд.

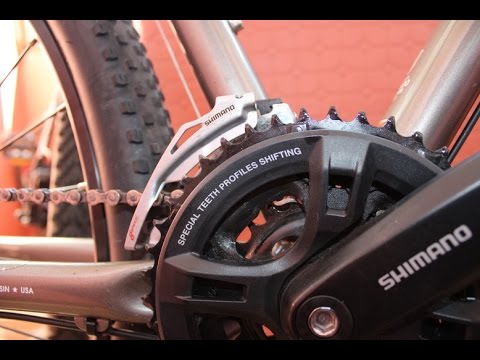

Установка переднего переключателя на раму

Для регулировки механизма переключения, необходимо правильно установить положение коммутатора на раме.

Правильному положению соответствуют следующие правила:

• Механизм должен располагаться выше крайней звезды на 2 мм.
• Он параллелен звёздам.
• Винт для зажима троса находится в ослабленном состоянии.
• Покрытие троса распущено, то есть не натянуто
• Угол перекидочного механизма должен соответствовать углу наклона средней линии рамы.

Настройка

Для настройки понадобятся следующие инструменты:

Набор шестигранников;

Отвёртка (вид зависит от вида заводских шурупов);

Обычная монета небольшого размера.

Сам регулировку можно разделить на несколько подпунктов:

• Когда нужно настраивать.
• Пошаговая инструкция настройки.

Когда можно настраивать?

Настраивают переключатель в случае некоторых отклонений от нормальной работы:

Перебрасывание цепочки идёт тяжело или с задержкой;

Переключение вовсе отсутствует;

Механизм переключения повредился или имеет деформации корпуса;

Пружина в механизме износилась или трос, соединяющий механизм и ручку; контроля за скоростями, растянулся или порвался.

Методика настройки

Процесс настройки можно описать в несколько действий:

• Вращаем регулировочный винт L. Необходимо выставить его положение таким образом, чтобы корпус механизма располагал цепочку на минимальной дистанции от её внутренней поверхности. Важно не преувеличить и не довести цепочку до задевания рамки. Таким образом, мы настроили верхнюю границу.
• Далее необходимо закрепить трос привода. Для этого нужно натянуть его и зажать крепёжный винт. В случае, когда крепление имеет дополнительную шайбу с углублением, закрепите трос именно в эту канавку.
• После проделанной работы переводим цепочку на звезду сзади самого маленького размера и спереди на самую большую. Начинаем регулировку нижней границы переключателя. Для этого с помощью того же L винта регулируем расстояние между уже внешней границей цепи и корпуса механизма. В обоих случая регулировки границ рекомендуется расстояние 1-2 мм.
• Важно проверить работу под нагрузкой. Ход цепи должен быть свободным, без задевания за рамку. Перебрасывание цепи должно быть чётким и быстрым. В таком случае настройка можно считать правильной.

Налаживание переднего механизма переключения схоже с настройкой заднего переключателя. Разница в основных регулируемых винтах: вместо H винта работают с L винтом.

Советы по настройке переднего переключателя скоростей

Советы по настройке можно классифицировать на несколько групп, обозревающие проблемы с разными частями переключающего механизма:

• Первоначальная подготовка;
• Положение коммутатора;
• Проверка работы;
• Установка троса;
• Общие советы по уходу.

Перед регулировкой важно помыть и смазать цепь и подвижные узлы механизма. Для этого достаточно одной капли смазочной жидкости. Важна очистка от грязи троса и его рубашки выхода. Изношенный трос нужно заменить. Стандартное положение для настройки это большая звезда сзади и маленькая спереди.

Чем ниже расположена рамка, работа его будет быстрее и отзывчивее. Однако, самая большая звезда может задевать переключатель, поэтому важна тонкая регулировка положения.

Помимо задевания цепи об рамку, важно следить за её натяжением. Она не должна провисать.

Для регулировки троса нужно отрегулировать натяжение на барабане манетки. Для этого прокрутите его по часовой стрелки. Оставив до упора два или три оборота, ослабьте крепёжный винт троса. Часто перебой в работе вызывает излишнее трение троса, поэтому нужно обследовать все соединения и весь трос, где он идёт по раме.

При эксплуатировании не допускайте большого перекоса цепи, так как это изнашивает цепь, поэтому выбирайте нейтральные средние положения передней звезды относительно задней.

Устранение проблем после настройки

Если после настройки возникли проблемы в отдельных случаях нужно поступать следующим образом:

Если при езде цепочки прокручивается, то её необходимо поменять, так как она растянулась и износилась.

Если переключение слишком тугое, то нужно ослабить ход троса, проверить на его перегибы.

Если цепь начала задевать рамку механизма, то нужно заново отрегулировать нижнюю или верхнюю границу механизма, то есть положение внешней и внутренней части цепи относительно рамки.

Если регулировка границ рамки не помогает, то можно детально отрегулировать её на ручке контроля за переключением около тормоза с помощью винта.

Регулировка переднего переключателя скоростей это обычный процесс ухода за своим велосипедом. Его можно проводить в ручную в домашних условиях, придерживаясь приведённых инструкций.

Следующие советы помогут избежать частых регулировок и сохранят от быстрого износа детали:

• На старте используйте низкие передачи, так как во время старта прилагаются наибольшие усилия. Для облегчения этого процесса воспользуйтесь самой низкой передачей в трансмиссии.
• Меняйте скорости постепенно, без резких перебрасываний сразу на несколько передач.
• Перед подъёмом следует занизить передачу заранее, а не в движении по самой горе.
• Переключайте скорости только в движении, так как в стоячем положении натяжение цепи минимально, что в начале движения может привести к поломке.
• После перебрасывания цепи следует на несколько секунд снизить давление на педали, чтобы цепь до конца вошла на передачу без проскальзывания.

Как настроить передний переключатель у велосипеда — пошаговая методика и советы Ссылка на основную публикацию

Тонкая настройка переднего переключателя

ПодробностиПросмотров: 63108

  Настройка переднего переключателя велосипеда производится только после настройки заднего потому, что на настройку переднего переключателя влияет положение цепи на кассете (должна быть возможность переключать задние передачи). Настройка переднего переключателя требует хорошего глазомера и немного терпения. Перед настройкой следует хорошо прочистить и смазать его подвижные части.

  Но даже после хорошей настройки переднего переключателя нет гарантий того что он будет переключать передачи четко. Это происходит из-за специфики его работы, он переключает цепь в верхней части, когда она находится в напряжении. Для четкого переключения передач на системе следует сбавлять темп педалирования во время переключения.

У переднего переключателя велосипеда существуют три главные настройки

Положение переключателя

  Самым первым и основным в настройке переднего переключателя является его установка на раму. Есть два аспекта на которые надо обратить внимание — угол установки и высота.

     1. Для того, чтобы установить передний переключатель велосипеда под правильным углом, надо посмотреть на рамку переключателя сверху.

Поворотами его на раме поставьте переключатель в такое положение, чтобы ось его рамки была параллельна оси ведущей звезды.

Если допустить небольшой сдвиг передней рамки во внутрь (ближе к раме) это может избавить от соскакивания цепи с маленькой звездочки при переключении, однако при движении на большой звезде цепь может тереть о рамку (когда на кассете стоит маленькая звезда).

Совет

А если допустить сдвиг в другую сторону (когда передняя часть рамки повернута наружу), это может помочь избавиться от трения цепи о раму, однако при переключении на меньшую звездочку цепь может соскакивать с нее. Правда для соскакивания цепи можно установить ограничитель цепи.

     2. Правильно настроенная высота установки переднего переключателя, также сказывается на четкости переключения передач. Обычно между наружной рамкой и верхним зубцом большой звезды оставляют зазор 2 мм, Однако некоторые велосипедисты добиваются и более меньшего расстояния. Соответственно чем меньше расстояние, тем четче переключение передач.

  Для того, чтобы добиться минимального зазора при установке переднего переключателя нужно, чтобы изгиб его рамки соответствовал изгибу звезды.

Если звезда будет слишком большой, чем рассчитан переключатель, тогда его передняя часть будет задевать зубья и зазор придется увеличить.

А если звезда меньше чем рассчитан переключатель, тогда качество переключения передач не изменится, но цепь, находясь на маленькой звезде, может начать тереть о рамку.

Ограничитель крайних положений

Низкие передачи (маленькая звезда (L))

  Приступая к настройке крайнего положения переднего переключателя велосипеда, установите цепь на маленькую звезду спереди и на большую сзади. Далее следует ослабить анкерный болт на переключателе (который крепит тросик), после закрутить до упора и ослабить на один оборот регулировочный барабан на манетке.

  Ограничитель нижних передач служит для того, чтобы не допускать переброску цепи дальше самой маленькой звездочки. Если затянуть ограничитель слишком сильно, то переключить передачу на маленькую звездочку будет сложно или вообще невозможно, а если затянуть его слишком слабо, тогда цепь будет соскакивать со звезды.

Регулировка положения происходит путем вращения регулировочного винта L, при кручении по часовой стрелке рамка переключателя двигается в сторону рамы, а при кручении против часовой стрелки рамка двигается в сторону большой звезды.

Обратите внимание

Нужно закрутить ограничитель так, чтобы цепь находилась как можно ближе к внутренней части рамки переключателя, но не задевала ее.

  После этого нужно натянуть тросик и закрепить его анкерным болтом.

Блокирующие приспособления

  В некоторых случаях, для улучшения переключения передач на маленькую звездочку, все-таки приходится ослабить регулировочный винт переднего переключателя. Из-за этого цепь начинает соскакивать со звездочки, чтобы воспрепятствовать этому, можно установить специальное приспособление — ограничитель. Он крепится на подседельную трубку рамы и физически не дает цепи соскочить с системы.

Высокие передачи (большая звезда (H))

  При регулировке ограничителя высоких передач цепь устанавливается на самую меленькую звездочку сзади и самую большую спереди.

Вращение регулировочного винта против часовой стрелки двигает рамку переключателя ближе к раме, а вращение по часовой стрелке дальше от рамы.

Вращая винт, надо установить переключатель так, чтобы внешняя часть рамки была как можно ближе к цепи, но не задевала ее при кручении педалей.

  После регулировки крайних положений, вращая педали, поочередно переключайте передачи в обе стороны. Если цепь плохо сходит с больших звезд на маленькие тогда нужно ослабить тросик.

Для этого вращайте барабан регулировки тросика на манетке по часовой стрелке.

Если цепь плохо переключается с маленьких звезд на большие, тогда наоборот натягивайте тросик, вращая барабан против часовой стрелки.

Будьте внимательны, на некоторых переключателях регулировочные болты «L» и «H» могут быть расположены наоборот.



  После настройки переднего переключателя, надо проверить его работу под нагрузкой. Для этого нужно сесть на велосипед и проехаться переключая передачи.

Если цепь переходит с одной звездочки на другую мягко и быстро и при этом не задевает рамку переключателя, значит все настроено хорошо.

Если задевает тогда нужно проверить параллельность рамки и шестеренок, а также сами звезды (они могут быть деформированы).

Важно

  Однако обратите внимание, что если цепь находится в сильно-диагональных положениях (например 3−1, 2−9, 1−7, 1−8, 1−9), она может тереться о рамку переключателя. Это допустимо, так-как такое положение цепи нежелательно при езде (как правильно переключать скорости).

  При трении цепи о рамку переключателя, на последней могут оставаться вмятины, о четком переключении передач при этом можно будет забыть. Тогда никакая настройка уже не поможет.

Тросики

  Иногда проблемы с переключением передач могут быть вызваны слишком большим трением тросиков управляющих им, а не настройкой переключателей. Большое трение может привести к тому, что рамка будет медленнее возвращаться под действием пружины.

Регулировка переднего переключателя скоростей велосипеда

Цель этой инструкции состоит в том, чтобы помочь вам разобраться в процессе правильной настройки переднего переключателя скоростей на велосипеде. Она может немного отличаться на разных велосипедах, но сам порядок действий примерно одинаковый.

Эта инструкция будет очень полезна, если на велосипеде плохо переключаются передачи и вы хотите правильно настроить передний переключатель. После завершения регулировки переднего переключателя вы будете удивлены насколько хорошо переключаются передачи на велосипеде. Кроме того это руководство будет полезным при первой установке переднего переключателя.

Если вы впервые пытаетесь отрегулировать передний переключатель на велосипеде, то вам не обойтись без некоторых технических навыков. А самый лучший способ их получить — попытаться настроить переключатель скоростей — повозиться с ним самостоятельно! Чтобы облегчить понимание процесса регулировки переднего переключателя, в статье приводится множество фотографий.

Работа переднего переключателя на велосипеде заключается в перемещение цепи с одной ведущей звезды на другую. Держатель переключателя скоростей перемещается с помощью тросика.

При ослаблении натяжения тросика держатель под действием пружины смещается кнутри. Правильно отрегулированный передний переключатель скоростей должен чётко и плавно перемещать цепь между передними звездами.

Во время вращения педалей велосипеда держатель не должен тереться об цепь.

Для настройки переднего переключателя скоростей потребуются следующие инструменты (смотрите фото выше):

Шестигранный ключ (размер зависит от конкретной модели переднего переключателя)

Отвёртка

Монетка

Теперь давайте приступим к регулировке переднего переключателя! Главное, делайте всё с удовольствием!

Шаг 1: Настройка высоты переднего переключателя скоростей

Первым шагом к правильной настройке переднего переключателя скоростей будет проверка высоты. Если держатель находится слишком высоко над ведущей звездой, то он будет плохо переключать передачи. Если же слишком низко, то он вообще не будет перемещать цепь со звезды на звезду.

Переключите переключатель скоростей так, чтобы цепь оказалась на средней ведущей звезде. При этом наружная пластина держателя окажется прямо над внешней звездой.

Расстояние между зубьями внешней звезды и нижним краем наружной пластины держателя должно составлять 1 — 2 мм. В качестве инструмента для измерения зазора нам послужит монетка, так как её толщина составляет примерно 1,5 мм. Монетка должна чётко проходить в щель (смотрите фото).

Чтобы изменить высоту переключателя скоростей, сначала ослабьте натяжение тросика, переключившись на самую маленькую ведущую звезду. Затем ослабьте стопорный болт переключателя скоростей, отрегулируйте высоту и снова затяните болт. Снова переключитесь на среднюю ведущую звезду и проверьте высоту держателя (смотрите фото).

Повторяйте эту процедуру до тех пор, пока расстояние между зубьями на внешней ведущей звезде и нижним краем наружной пластины держателя не будет составлять 1 — 2 мм.

Примечание: От зажима переднего переключателя скоростей обычно остаётся след на раме, по которому можно ориентироваться при изменении высоты.

Шаг 2: Регулировка угла поворота переднего переключателя скоростей

Держатель переднего переключателя скоростей должен быть примерно параллелен цепи. От точности установки угла поворота зависит чёткость переключения передач на велосипеде.

Переключите передачи так, чтобы цепь оказалась на внешней задней звёздочке и внешней передней ведущей звезде.

Осмотрите цепь сверху. Цепь должна располагаться параллельно к внешней пластине держателя переключателя скоростей (смотрите фото).

Если переключатель скоростей требует поворота, сместите вниз внутреннюю ведущую звезду, чтобы ослабить натяжение тросика.

Ослабьте стопорный болт и поверните переключатель скоростей в правильное положение. Убедитесь, что при этом не изменилась высота. Снова затяните стопорный болт (смотрите фото).

Сместите назад внешнюю ведущую звезду и проверьте ровно ли расположен переключатель (смотрите фото).

Повторяйте эту процедуру до тех пор, пока пластина переключателя скоростей не будет параллельна цепи.

Примечание: От зажима переднего переключателя скоростей обычно остаётся след на раме, по которому можно ориентироваться при изменении угла поворота.

Шаг 3: Положение винтов-ограничителей переднего переключателя скоростей

Ограничительные винты ограничивают перемещение переднего переключателя скоростей в направлении внутрь или наружу. Винты-ограничители обозначаются буквами «L» и «H». Винт «L» ограничивает перемещение держателя за пределы внутренней звезды, а винт «H» — за пределы внешней звезды.

Если на винтах отсутствуют метки, то установить какой из них за что отвечает можно только опытным путём. Переключитесь на внутреннюю ведущую звезду.

Совет

Поверните один из винтов сначала по часовой стрелки, а затем против часовой стрелки. Если переключатель скоростей двигается, значит это винт «L». Если же нет, проверьте другой винт.

При повороте винта «H» переключатель скоростей не должен перемещаться. Пометьте винты, чтобы знать где из них какой.

Шаг 4: Регулировка винта «L» переднего переключателя скоростей

Переключите цепь на внутреннюю заднюю звёздочку и внутреннюю ведущую переднюю звезду (смотрите фото).

Проверьте натяжение тросика — натяжения должно отсутствовать. Для этого поверните регулировочный барабан. Если тросик всё равно остаётся натянутым, то ослабьте стяжной болт тросика и повторно затяните его (смотрите фото).

Посмотрите на зазор между внутренней пластиной держателя и цепью. Он должен составлять один миллиметр (смотрите фото).

Медленно крутите педали велосипеда, наблюдая за зазором. Добейтесь требуемого размера зазора с помощью регулировки винта «L» в том месте, где при вращении ведущая звезда прилегает к цепи ближе всего.

Шаг 5: Регулировка винта «H» переднего переключателя скоростей

Переключитесь на внешнюю заднюю звездочку и внешнюю ведущую переднюю звезду (смотрите первое и второе фото).

Потяните рукой тросик, чтобы убедиться, что на переключатель скоростей не оказывает влияние винт «H» (смотрите фото).

Удерживая тросик натянутым, проверьте зазор между цепью и внешней пластиной держателя. Он должен составлять примерно один миллиметр (смотрите фото).

Медленно покрутите педали велосипеда, наблюдая за зазором.

Добейтесь требуемого размера зазора с помощью регулировки винта «H» в том месте, где при вращении ведущая звезда прилегает к цепи ближе всего.

Шаг 6: Регулировка индексирования переднего переключателя скоростей

Переключитесь на внутреннюю заднюю звёздочку и среднюю переднюю ведущую звезду.

Зазор между внутренней пластиной держателя и цепью должен быть как можно меньше, но при этом не должно возникать трения.

Покрутите педали велосипеда, чтобы убедиться, что при вращении трение отсутствует во всех местах (смотрите фото).

Чтобы уменьшить зазор, увеличьте натяжение тросика с помощью вращения регулировочного барабана (смотрите фото).

Если цепь трёт об внутреннюю пластину держателя, уменьшите натяжение тросика путём вращения регулировочного барабана (смотрите фото).

Если регулировочный барабан выкручен до предела, то верните натяжение тросика в исходное положение. Выкрутите регулировочный барабан до конца в обратном направлении.

Переключитесь на внутреннюю переднюю звезду. Ослабьте стяжной болт тросика, осторожно потяните его и снова затяните болт. Повторите регулировку натяжения тросика, как описано выше (смотрите фото).

Шаг 7: Завершение настройки переднего переключателя

Поздравляем! Вы правильно настроили передний переключатель скоростей на велосипеде. Теперь переключение между передними ведущими звёздами должно происходить быстро и плавно.

Надеемся, что эта инструкция была для вас полезна. Теперь можете наслаждаться ездой на велосипеде!

Как настроить скорость на велосипеде

Настройка скоростей на велосипеде нужна в случаях поломки, замены основных составляющих системы переключения передач, или во время сборки оборудования.

При должном изучении тематического материала каждый человек может самостоятельно настроить скорости на своем велосипеде.

Такие навыки нужно совершенствовать, если велосипедист планирует длительное катание на своем двухколесном транспорте.

Процесс настройки всей системы переключения начинается с заднего переключателя. Настраивать велосипед, для удобства, желательно перевернув на руль, или зафиксировав его на весу.

1

Как настроить скорость заднего переключателя на велосипеде

• Для настройки заднего переключателя выставляем цепь на вторую звезду на передней системе звезд. Сзади ставим цепь на самую маленькую звезду. Эти движения делаются, удерживая заднее колесо на весу, и прокручивая вручную педали.
• При переключении на маленькую звезду могут возникнуть проблемы. Цепь не доходит или издает странные звуки – нужно настроить ограничитель. Сзади переключателя находятся два болта, каждый такой ограничитель выполняет свою функцию. Один с пометкой High (регулирует высокие передачи, на маленькой звезде), другой Low (регулирует низкие передачи, на большой звезде). Бывает, что отсутствует маркировка. Тогда ориентируемся по внешнему расположению болтов.
• Аккуратно подкручивается ограничитель High (зафиксировав нужные по величине звезды) до исчезновения проблемы (лишних звуков, перескоков, например).
• Подкручиваем ограничитель Low, также фиксируя соответствующие звезды. При оптимальной настройке, цепь не перескакивает через звезду, и не звучит.
• Проверяется работа переднего переключателя (перещелкиваются звезды).
• Отрегулируйте натяжение велосипедного троса. Регулятор, отвечающий за натяжение троса, находится на манетках, или на заднем переключателе возле троса. Если настройки правильные, вся система не должна издавать необычных звуков, другие явные проблемы тоже должны отсутствовать.

2

Как настроить скорость переднего переключателя на велосипеде

• Передний переключатель настраивается так же, как и задний. У него тоже есть регулятор High и Low.
• Переключается задняя система звезд на большую звезду. Передняя система звезд остается на средней звезде. Могут появиться проблемы трения цепи о защиту. В таком случае регулируется ограничитель Low до исчезновения проблемы. Зрительно можно увидеть, как это работает.
• Перенастраивается ограничитель High. Для этого на задних звездах сбрасывается цепь на маленькую звезду, а на передних звездах ставится самая большая звезда.
• Если цепь трется о защиту, перемещаемся к регулированию троса, регулятор которого расположен на рулевых манетках. Внимательно изучается реакция системы на движения регулятора, это поможет лучше ориентироваться в настройке.
• Переключаются звезды для проверки на посторонние звуки и лишние движения.

3

Как настроить скорость на велосипеде – перекос цепи

• Возникает из-за неправильного сочетания звезд во время поездок, особенно в горку. Неправильная эксплуатация приведет не только к неправильному износу цепи и звезд, но и к болезненному состоянию коленей. Берегите свои колени, потому, что цепь и звезды можно заменить, а суставы не восстанавливаются!
• Правильные сочетания звезд: первая передняя звезда – задняя с первой по четвертую; вторая звезда спереди – с третьей по шестую сзади; третья звезда спереди – с четвертой по самую маленькую звезду сзади.

4

Самые частые причины, мешающие переключению скорости на велосипеде

• Дефекты на тросике – может распушиться.
• Рубашка, защищающая трос, забивается грязью. Грязь также засоряет цепь, заднюю перекидку.
• Изменение функциональности переключателей и петуха при падении (сбой настроек, погнутость).
• Люфт на заднем переключателе.

Непредвиденные ситуации могут случиться в любых условиях катания на велосипеде. Поэтому нужно подготовиться загодя.

Ещё в домашней обстановке изучается транспорт, собираются самые необходимые инструменты, которые понадобятся в пути, в случае поломки. Знания – это сила.

Если чувствуете, что можете подзабыть пройденный материал, но кататься хочется, сделайте небольшую распечатку, чтобы на месте быстренько вспомнить, что к чему. Качайте видео на телефон! Гайки должны быть всегда надежно закручены, но не перетянуты.

Регулировка переключателя скоростей на велосипеде

Процесс смены скоростей происходит, происходит благодаря тому, что тросик ослабляется, а после переходит в состояние натяжения. Качественная настройка может понадобиться в том случае, если механизм изменения скоростей на велосипеде срабатывает плохо или недостаточно четко. .

Причины плохой работы

Итак, регулировка скоростей велосипеда начинается с заднего переключателя, если вам необходимо настроить оба. Но для начала стоит разобраться в том, какие именно бывают причины того, что система переключения скоростей срабатывает плохо:

• Тросик растянут;
• Плохо работает возвратная пружина;
• Произошли изменения в самом переключателе.

Для того чтобы решить первую из возможных проблем, не нужно прилагать много усилий. В случае, когда трос очень растянут, то его меняют на новый. Если проблема заключена в пружине, следует ее качественно очистить под сильной струей воды, а дальше хорошо смазать специальной смазкой.

Если же деформирован петух, то вы сможете заметить это по криво расположенной раме переключения скоростей. Если уровень деформации невелик, то можно сделать это и самостоятельно.Но этот прием не длительного действия в дальнейшем петух потребует замены. Также он зачастую деформируется во время удара.

Деформации в переднем переключателе происходят довольно редко. Если погнулась рама – ее можно выровнять, а вот если лопнула и треснула, то тут поможет только замена. Также сзади может возникнуть деформация винта регулировки натяжения цепи.

Эта проблема не является глобальной, но все же впоследствии она приведет к необходимости замены переключателя.

Настройка заднего переключателя

Правильная настройка поможет вам качественно и эффективно переключать скорости на велосипеде. Настройка заднего переключателя будет качественной, если все дефекты, имеющие место, устранены, а все детали — новые или в относительно хорошем состоянии.

Начать необходимо с выбора большей скорости, при этом цепь располагается на самой маленькой из всех звезд, которые находятся в составе кассеты. Теперь проворачиваем винт Н до того положения, чтобы ролик системы переключения скоростей опустился до положения с малой звезды.

Переходим к группе малых оборотов и останавливаемся на той, когда позиция цепи находится на самой большой из звезд кассеты. Снова вращаем винт, но теперь уже со значением L, что бы ролик поравнялся с положением большой звезды.

Обратите внимание

На манетке задний переключатель расположен на максимальной скорости. Проверить правильность таких манипуляций можно, если переключать скорости на велосипеде высокой категории. Если они включаются с трудом – немного ослабьте натяжение тросика.

Если же плохо идет сброс – уменьшение скорости, то трос необходимо наоборот натянуть.

Последним этапом регулировки является плавность переключения скоростей. Что бы настройка переключения скоростей на велосипеде была осуществлена правильно стоит установить верхний ролик максимально близко к звезде, но не дотрагивался до нее. Этот элемент настройки доступен на более дорогих вариантах велосипедов. На дешевых моделях он чаще всего отсутствует.

Передний переключатель

Переходим к следующему этапу регулировки скоростей на велосипеде. Здесь весь процесс проходит на много проще и быстрее. Перед началом работы следует убедиться в том, что передний переключатель правильно установлен и зафиксирован на раме. Теперь приступаем к непосредственной настройке переднего переключателя. Устанавливаем минимальную скорость.

Помним, что цепь располагается спереди на самой маленькой из звезд, а сзади на самой большой. Ослабляем трос и проворачиваем винт L до того момента пока между цепью и рамкой не образуется расстояние в 1 мм. Далее крепим трос, как в случае заднего переключателя и хорошо его затягиваем, но все же не усердствуем.

Если при этом цепь тяжело одеть на большие звезды, то стоит винт немного ослабить.

Во время езды начинаем переключать скорости на велосипеде. Если цепь плохо реагирует на понижение скорости, то на манетке переключателя на руле установлен регулятор натяжения. Если же проблема с большими скоростями, то трос нужно натянуть с помощью все тех же манипуляций.

Только практика досконально расскажет вам о том, как отрегулировать скорости на велосипеде, поэтому не бойтесь действовать самостоятельно и у вас все получится. Возможность переключать скорости на велосипеде удобно и правильно – залог комфортной езды.

Облако тегов:

как настроить переключатели на велосипеде
