Блок предохранителей ваз 2109 карбюратор

Схема блока предохранителей ВАЗ 2109 карбюратор

Покажу 2 схемы.в своё время очень прикогдились. На картинках 2 типа: обычный и евро. Где какой думаю разберётесь сами. Скачайте и распечатайте! пригодится!И расшифровка для подробней:F9 (7,5 А) Правая противотуманная фара и контрольная лампа включения противотуманных фарF8 (7,5 А) Предохранитель левой противотуманной фарыF1 (10 А) Электродвигатели фароочистителей (в момент включения), реле включения фароочистителей (контакты) и клапан включения омывателя фарF7 (30 А) Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка). Электродвигатель вентилятора отопителя, насоса омывателей, очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапан включения омывателя заднего стекла. Реле электровентилятора охлаждения радиатора (обмотка) и включения обогрева заднего стекла.

Контрольная лампа включения обогрева заднего стекла и освещения вещевого ящикаF16 (15 А) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа включения указателя поворота. Задние фонари (лампы света дальнего хода). Электродвигатель и реле стеклоочистителя ветрового стекла.

Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа уровня тормозной жидкостиF16 (15 А) Предохранитель ВАЗ 2109 контрольных ламп: аварийного давления масла, прикрытия воздушной заслонки карбюратора, включения ручного тормоза. Табло “STOP”. Указатели температуры охлаждающей жидкости и уровня топлива. Контрольная лампа резервного остатка топлива. Вольтметр. Контрольная лампа “CHECK ENGINE”. Табло “TEST”. Контрольные лампы бортовой системы контроля, непристегнутых ремней безопасности и незакрытых дверей. Цепь питания инерционного выключателя блокировки дверейF3 (10 А) Задние фонари (лампы сигнала торможения). Освещение салонаF6 (30 А) Электродвигатель стеклоподъёмников, реле включения электростеклоподъёмниковF10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа включения габаритного света. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя Левая фара (габаритный свет).

Левый задний фонарь — габаритный светF5 (20 А) Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включенияF11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)F2 (10 А) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа включения аварийной сигнализацииF4 (20 А) Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. ПрикуривательF15 (7,5 А) Правая фара (дальний свет)F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фарF13 (7,5 А) Левая фара (ближний свет)F12 (7,5 А) Правая фара (ближний свет)1 (8 А) Резервный предохранитель в блоке ВАЗ 21092 (8 А) Резервный3 (8 А) Электродвигатели фароочистителей в момент включения). Реле включения фароочистителей (контакты). Клапан включения омывателя фар4 (16 А) Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка). Электродвигатель вентилятора отопителя. Электродвигатели насоса омывателя и очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапан включения омывателя ветрового и заднего стекол. Реле электровентилятора охлаждения радиатора (обмотка) и включения обогрева заднего стекла.

Контрольная лампа включения обогрева заднего стекла и освещения вещевого ящика5 (8 А) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа включения указателя поворота. Задние фонари (лампы света дальнего хода). Электродвигатель и реле стеклоочистителя ветрового стекла.

Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора. Контрольная лампа включения ручного тормоза. Табло “STOP”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива. Контрольная лампа резервного остатка топлива. Вольтметр6 (8 А) Предохранитель задних фонарей (лампы сигнала торможения) в блоке 2109. Освещение салона7 (8 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя8 (16 А) Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включения9 (8 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)10 (8 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)11 (8 А) Указатели поворота, реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа включения аварийной сигнализации12 (16 А) Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. Прикуриватель13 (8 А) Правая фара (дальний свет)14 (8 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар15 (8 А) Левая фара (ближний свет)

16 (8 А) Правая фара (ближний свет)

Схема и расположение предохранителей в блоке предохранителей ВАЗ-2109, 2108 и 21099

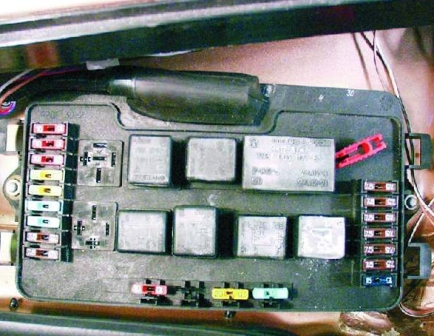

Блок предохранителей на ВАЗ-2109 расположен под капотом и выглядит следующим образом:Прилагаем так же схему расположения предохранителей и реле в блоке:

Монтажный блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители

Монтажный блок предохранителей 17.3722

1 — реле включения очистителей фар (K6); 2 — реле времени омывателя заднего стекла (K1); 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2); 4 — реле стеклоочистителя (KЗ); 5 — контактные перемычки на месте реле контроля исправности ламп; 6 — реле включения обогрева заднего стекла (K10); 7 — запасной предохранитель; 8 — реле включения дальнего света фар (K5); 9 — реле включения ближнего света фар (K11); 10 — предохранитель; 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9); 12 — реле включения звукового сигнала (K8)Обращаем ваше внимание, что предохранитель задних ПТФ ВАЗ-2109 и 2108 расположен отдельно от блока, с лева от водительского места под панелью.А вот и расшифровка значений предохранителей ВАЗ-2109, 2108 и 21099:

Ваз 2109 блок предохранителей

Ваз 2109 блок предохранителей

В большинстве случаев в автомобиле марки Ваз 2109 все электрические цепи защищены многоразовыми предохранителями. Дабы избежать их поисков по всему автомобилю, инженерами АвтоВаза был придуман и введен в действия блок предохранителей, который находится под капотом в ближней части к водителю. С течением десятилетий выяснилось, что место было не продуманным, потому у автолюбителей начали возникать вопросы по поводу этого блока.

Блок предохранителей ВАЗ 2109, схема блока предохранителей ВАЗ 2109, расшифровка и замена блока предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор. Расшифровка блока предохранителей ВАЗ 2109 старого образца и нового образца. Монтажный блок предохранителей ВАЗ 2109, расшифровка. Замена предохранителей

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор ) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.БП 17.3722Отличия между старыми и обновленными версиями следующие:

• Элементы монтажного блока по-разному маркируются.
• Отличается номинал у предохранителей.
• У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь
Сила тока
Номер предохранителя

Резервный
10А
F1

Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников
10А
F2

Плафон подсветки салона, задние фары стоп-огней
10А
F3

Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна
20А
F4

Клаксон
20А
F5

Резервный
30А
F6

Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки
30А
F7

Резервный
7.5А
F8

Резервный
7.5А
F9

Габаритная левая фара
7.5А
F10

Габаритная правая фара
7.5А
F11

Фара ближнего света правая
7.5А
F12

Фара ближнего света левая
7.5А
F13

Фара дальнего света левая, контрольная лампочка активации дальнего света
7.5А
F14

Фара дальнего света правая
7.5А
F15

Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников
15А
F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Функции
Номер реле

Компоненты очистки передней оптики
1

Мотор омывателя заднего окна
2

Лампы световой сигнализации и поворотных сигналов
3

Моторчик стеклоочистителей ветрового окна
4

Определяет работоспособность лампы
5

Система подогрева заднего окна
6

Дальние фары
8

Ближние фары
9

Вентилятор охлаждения мотора
11

Клаксон
12

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Защищаемая цепь
Номинальный ток
Номер предохранителя

Резервный
8А
1

Резервный
8А
2

Резервный
8А
3

Электроцепь электромотора и переключателя печки, реле вентилятора радиатора
16А
4

Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки
3А
5

Плафон подсветки салона и выключатель стоп-сигнала
8А
6

Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров
8А
7

Электромотор вентилятора радиатора, клаксон
16А
8

Лампочка левых габаритов, лампочка задних левых габаритов
8А
9

Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок
8А
10

Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки
8А
11

Розетка для переноски лампы, прикуриватель
16А
12

Дальний свет (правая фара)
8А
13

Дальний свет (левая фара), контрольная лампочка дальней оптики
8А
14

Ближний свет (правая фара)
8А
15

Ближний свет (левая фара)
8А
16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Функции
Номер реле

Мотор омывателя заднего окна
К1

Световая сигнализация, лампочки поворотников
К2

Стеклоочиститель ветрового окна
К3

Габариты и лампы стоп-сигналов
К4

Фонари дальнего света
К5

Омыватель оптики
К6

Двигатель электростелоподъемников
К7

Клаксон
К8

Вентилятор системы охлаждения
К9

Обогрев заднего окна
К11

Фонари ближнего света
К12

Где находится схема предохранителей

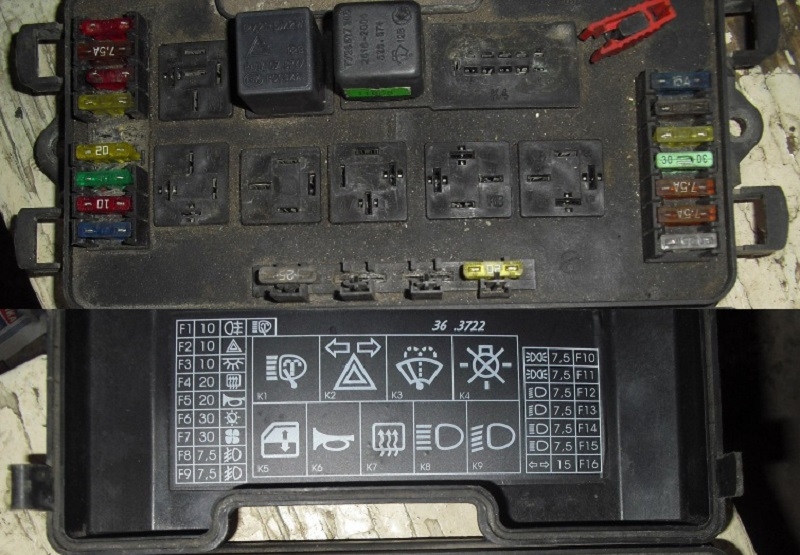

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:

Отыщите монтажный блок. Сверху он закрыт пластмассовой крышкой. Снимите ее, просто отогнув по бокам фиксаторы.

Посмотрите на электросхему, что находится на крышке, Здесь обозначены места расположения предохранителей и реле. Найдите нужный вам элемент.

Удалите предохранитель при помощи щипцов, которые предусмотрены в каждом монтажном блоке. Не рекомендуется удалять предохранители вручную. Реле удаляйте небольшими покачиваниями вниз-вверх.

Замените перегоревший элемент и закройте крышку.

• Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
• Потеет фара изнутри, что делать
• Трещины и сколы на лобовом стекле, ремонт лобового стекла своими руками
• Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
• Незамерзайка, что это такое и как правильно её выбрать
• Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
• Как заменить лампочку в автомобиле
• Масло в коробке передач, почему пенится масло
• Как правильно произвести полировку кузова автомобиля своими руками
• Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
• Как поменять фильтр на автомобиле своими руками
• Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
• Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы
• Жесты и световые сигналы водителями
• Медкомиссия на водительское удостоверение 2018
• Тюнинг Ваз 2114: доработка ваз 2114, обо всем понемногу
• Дроссельная заслонка, чистка дроссельной заслонки своими руками
• Lada Vesta официальные версии. Преимущества и недостатки Lada Vesta
• Как отремонтировать моторедуктор печки ВАЗ 2110
• Блок управления печкой Калина: устройство, ремонт и замена блока управления печки Калина
• Что такое пневмотестер, как оценить его показания?
• Масляный насос ВАЗ 2107, ремонт и замена масляного насоса своими рукам
• Что делать если автомобиль застрял в снегу, полезные советы
• Автолампы: светодиодные, галогенные, лед лампы Как подобрать лампы в автомобиле
• Причины утечки антифриза: неисправна система охлаждения, радиатор охлаждения, радиатор печки, неисправности в соединениях, антифриз в моторном масле.
• Как сфотографировать автомобиль для продажи, полезные советы
• Как выбрать автосервис (и при этом сэкономить), полезные советы
• Как завести машину зимой, полезные советы
• Что может стучать в автомобиле? Как определить причину стука?
• Как провести диагностику автомобиля своими руками
• Автономный предпусковой подогреватель, автономный подогреватель с дистанционным или программируемым запуском
• Замена сайлентблока рычага передней подвески, как заменить сайлентблоки передней подвески своими руками?
• Датчик холостого хода неисправности ВАЗ Признаки неисправности датчика холостого хода ВАЗ 2110, 2107, 2109. Замена датчика холостого хода своими руками
• Надо ли прогревать двигатель?
• Как самому почистить дроссельную заслонку?
• ВАЗ инжектор плохо заводится в мороз, что делать
• Как заменить вилку сцепления ВАЗ?
• Замена диска сцепления 2110. Как заменить диск сцепления 2110 без снятия коробки передачи?
• Что такое кодграббер, как он работает и существует ли защита от него
• Как заменить наконечники рулевых тяг ВАЗ своими руками?

Ваз 2109 блок предохранителей

В большинстве случаев в автомобиле марки Ваз 2109 все электрические цепи защищены многоразовыми предохранителями. Дабы избежать их поисков по всему автомобилю, инженерами АвтоВаза был придуман и введен в действия блок предохранителей, который находится под капотом в ближней части  к водителю. С течением десятилетий выяснилось, что место было не продуманным, потому  у автолюбителей начали возникать вопросы по поводу этого блока.Во первых, блок предохранителей в большинстве случаев просто напросто заливает и либо он сгорает, либо начинают окисляться контакты. Во вторых, чтобы заменить перегоревший предохранитель, водителю приходится открывать капот и выходить с автомобиля в лютый сибирский мороз. По этому поводу инженеры исправились только в 10 модели Ваза. Блок предохранителей Ваз 2110 находится в салоне автомобиля снизу возле левой руки водителя, что дается ему ряд преимуществ:

Залить его не возможно.

Окисление происходит в меньшей степени из за минимального перепада температуры.

Легкость замены перегоревшего предохранителя.

Если Вы зашли зайти, где находится реле печки на Ваз 2109, то я хочу вас огорчить. Реле печки не существует, есть реле зажигания с которому подключена печка ваз 2109.

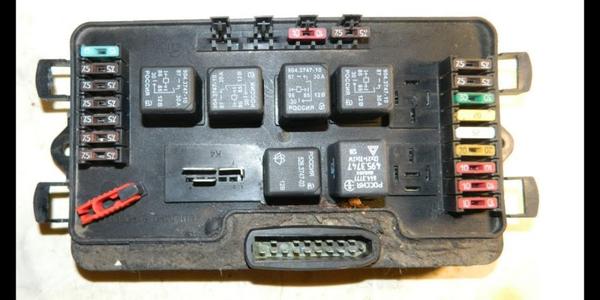

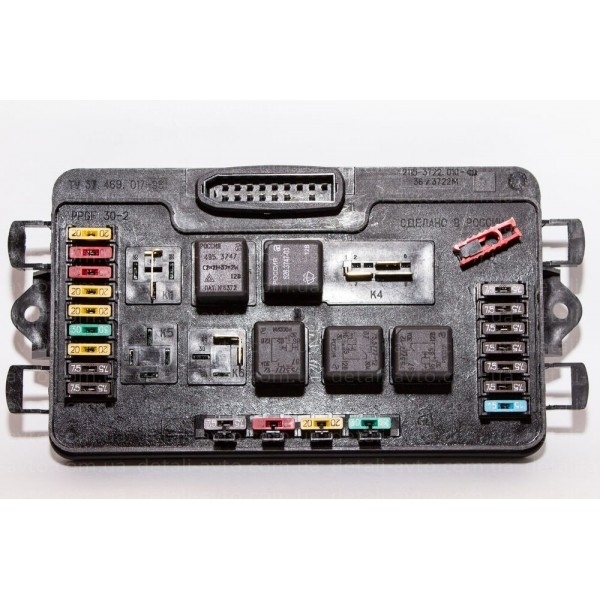

Монтажный блок предохранителей 2114-3722010-18

Обозначения:

• К1 — реле очистителя фар;
• К2 — реле поворотников и аварийной сигнализации;
• К3 — реле очистителя лобового стекла;
• К4 — реле исправности ламп;
• К5 — реле стеклоподъемников;
• К6 – реле звукового сигнала;
• К7 – реле обогревателя заднего стекла;
• К8 – реле дальнего света;
• К9 – реле ближнего света;
• F1-16 – предохранители.

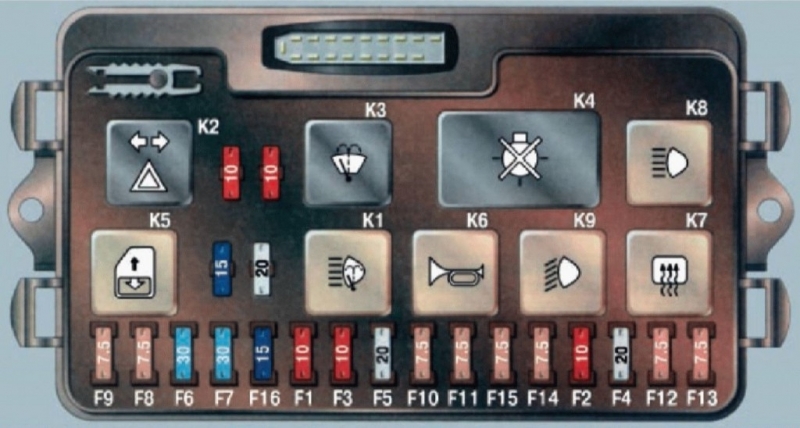

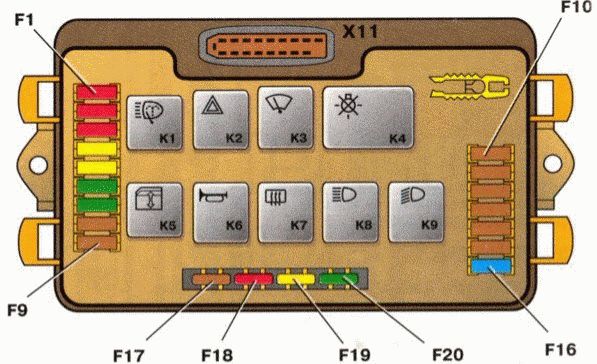

Монтажный блок предохранителей 2114-3722010-60

Обозначение:

• К1 — реле очистителя фар;
• К2 — реле поворотников и аварийной сигнализации;
• К3 — реле очистителя лобового стекла;
• К4 — реле исправности ламп стоп-сигнала и габаритов;
• К5 — реле стеклоподъемников;
• К6 – реле звукового сигнала;
• К7 – реле обогревателя заднего стекла;
• К8 – реле дальнего света;
• К9 – реле ближнего света;
• F1-16 – предохранители плавкие;
• F1 – F20 – предохранители плавкие запасные.

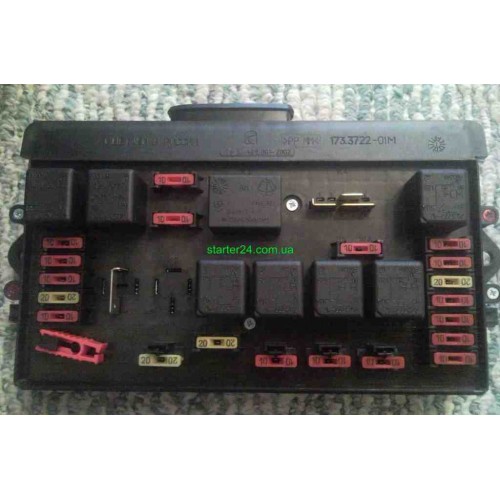

Монтажный блок предохранителей 17.3722

реле очистителя фар (К6);

реле омывателя  заднего стекла (К1);

реле поворотников и аварийной сигнализации (К2);

реле стеклоочистителя (К3);

контактные перемычки;

реле обогрева заднего стекла (К10);

запасной предохранитель;

реле дальнего света фар(К5);

реле ближнего света фар(К11);

предохранитель;

реле вентилятора охлажнения радиатора(К9);

реле звукового сигнала(К8);

Расшифровка предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

Расшифровка будет производиться в двойном формате, где F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18, а цифры от 1 до 16 — монтажный блок старого образца 17.3722.

• 1 (8 A) F9 (7,5 A) – Правая противотуманная фара;
• 2 (8 A) F8 (7,5 A) – Левая противотуманная фара;
• 3 (8 A) F1 (10 A) – Омыватели фар, реле и клапана омывателя;
• 4 (16 A) F7 (30 A) – Очистители фар, реле очистителя фар, предохранитель печки, электродвигатель омывателя переднего и заднего стекол, реле вентилятора охлаждения радиатора, освещение бардачка, реле обогрева заднего стекла;
• 5 (8 A) F16 (15 A) – Лампа давления масла, указатели поворота и аварийной сигнализации, задние фонари, редуктор включения очистителя лобового стекла, лампа уровня тормозной жидкости, лампа стояночного тормоза, лампа ”STOP”, указатель температур и уровня топлива.
• 6 (8 A) F3 (10 A) – Задние фонари и освещение салона.
• 6 (8 A) F6 (30 A) – Стеклоподъемники и реле электростеклоподъемников.
• 7 (8 A) F10 (7,5 A) – Освещение заднего гос. номера, освещение приборной панели, освещение прикуривателя, подсветка рычага отопителя.
• 8 (16 A) F5 (20 A) – Звуковой сигнал, двигатель вентилятора охлаждения двигателя и его реле.
• 9 (8 A) F10 (7,5 A) – Габариты левой фары и левого заднего огня.
• 10 (8 A) F11 (7.5 A) – Габариты правой фары и правого заднего огня./li>
• 11 (8 A) F2 (10 A) – Аварийная сигнализация и ее лампа.
• 12 (16 A) F4 (20 A) – Прикуриватель, обогрев заднего стекла и его реле включения.
• 13 (8 A) F15 (7,5 A) – Дальний свет правой фары.
• 14 (8 A) F14 (7.5) – Дальний свет левой фары  и лампа их включения.
• 15 (8 A) F13 (7,5 A) – Ближний свет левой фары.
• 16 (8 A) F12 (7,5 A) – Ближний свет правой фары.

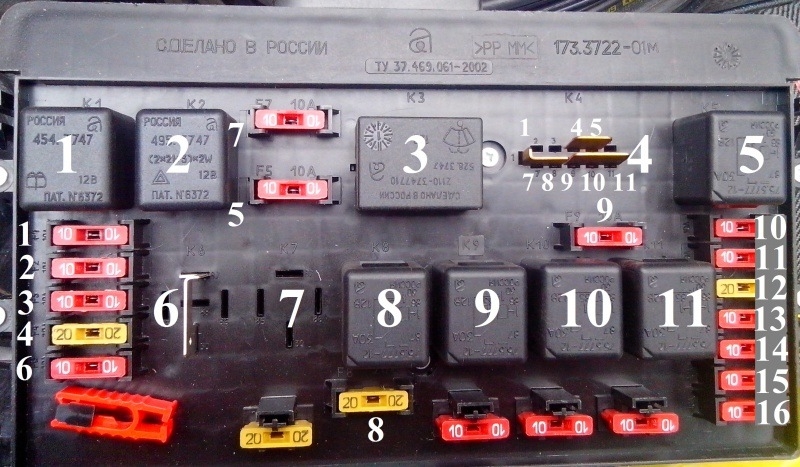

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

• К1 – реле омывателя заднего стекла;
• К2 – реле поворотников и аварийной сигнализации;
• К3 – реле стеклоочистителя;
• К4 – реле исправности ламп;
• К5 – реле дальнего света фар;
• К6 – реле очистителя фар;
• К7 – реле электростеклоподъемников;
• К8 – реле звукового сигнала;
• К9 – Реле вентилятора системы охлаждения;
• К10 – реле обогрева заднего стекла;
• К11 – Реле ближнего света фар.

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

• К1 – реле очистителя фар;
• К2 – реле поворотников и аварийной сигнализации;
• К3 – реле стеклоочистителя лобового стекла;
• К4 – реле исправности ламп;
• К5 – реле стеклоподъемников;
• К6 – реле звукового сигнала;
• К7 – реле обогрева заднего стекла;
• К8 – реле дальнего света фар;
• К9 – реле ближнего света;
• F1-F20 – предохранители.

Номера штекеров блока ВАЗ 2109-09-099 для салона:

• Ш1-Ш4 – соединяется со жгутом приборной панели;
• Ш9 – соединяется с задним жгутом.

Номера для соединения в моторном отсеке:

Ш5, Ш6 – соединяется передний жгут;

Ш7,Ш8 – соединяется жгут проводов левого брызговика;

Ш11 – соединяется жгут проводов короба воздухопритока.

Схема предохранителей ВАЗ 2109

На моделях старого типа (выпущенных до 1998 г.) монтажный блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который, в свою очередь, имеет нижнюю часть и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.Что касается более новых моделей авто, то есть выпущенных после 1998 года, то в них БП маркируются цифрами 2114-3722010-60. В них устанавливаются плавкие предохранители (далее — ПП) и различаются эти блоки между собой электросхемой и некоторыми нюансами в назначении элементов. Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и электросхема БП будет зависеть от года выпуска, а не от типа подачи топлива.

Мы об этом сообщаем, чтобы развеять миф, который ходит среди российских автомобилистов. Водители всерьез считают, что схема и устройство блока зависит от системы топливной подачи, но мы уверяем вам, что это не так.

Основным различием этих двух типов БП является:

• разное обозначение деталей устройства;
• различный номинал предохранителей;
• кроме того, производитель решил, что при разработке нового БП нужно убрать реле мотора вентилятора системы охладительной, а также реле времени устройства омывателя заднего стекла.

Маркировка 17.3722

Поочередно рассмотрим электросхему БП старого образца, а также назначение предохранителей. Как мы сказали вначале статьи, БП с такой схемой может встретиться в ВАЗ 2109, как оборудованным инжекторным, так и карбюраторным двигателем.Схема БП старого образцаБлок старого образца ВАЗ 2109Если вы являетесь владельцем и у вас вышел из строя, к примеру, предохранитель на печку или предохранитель бензонасоса, то вам нелишним будет знать назначение деталей блока.Назначения компонентов БП старого типаКроме того, вам будет полезна информация о назначении реле. Она представлена ниже.

Номер
Предназначение

1
Отвечает за функционирование элементов очистки передних фар.

2
Это реле определяет работоспособность движка для омывания заднего стекла.

3
Данный компонент защищает от выхода из строя лампы фонарей сигналов поворота, а также световой сигнализации.

4
Защищает от поломки моторчик дворников лобового стекла.

5
При помощи этих перемычек можно определить, работает ли лампа или нет.

6
Этот компонент защищает от перенапряжения механизм обогрева заднего стекла.

8
Лампы фары дальнего света.

9
Лампы фар ближнего света.

11
Без этого устройства будет невозможна работа вентилятора охлаждения двигателя. При поломке этого устройства есть вероятность перегрева мотора.

12
Отвечает за работу клаксона.

Маркировка 2114-3722010-60

Теперь рассмотрим электросхему и предназначение деталей блока нового образца. Как сказано выше, эта схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.Электросхема нового типа БП на ВАЗ 2109 с 1998 года.Ниже приведена таблица с объяснением каждой детали устройства.Описание назначения компонентов БП нового типаТакже рассмотрим предназначение реле.

Номер
За что отвечает

К1
Без этого компонента невозможна работа движка омывателя заднего стекла.

К2
Отвечает за функционирование лампочек поворотных сигналов, а также сигнализации световой.

К3
Отвечает за работу движка очистителя лобового стекла.

К4
Предназначение реле заключается в защите ламп стоп сигналов, а также габаритов транспортного средства.

К5
Этот компонент обеспечивает работоспособность ламп дальнего света.

К6
Эта деталь обеспечивает работу устройства омывателя фар.

К7
Данное реле защищает от выхода из строя мотора электрических стеклоподъемников. Разумеется, это актуально в том случае, если стеклоподъемники установлены в вашем авто.

К8
Клаксон.

К9
Защищает от перенапряжения вентилятор охладительной системы.

К11
Обеспечивает работоспособность устройства подогрева заднего стекла.

К12
Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда выходит из строя предохранитель на прикуриватель, не работают лампы на панели приборов, печка или бензонасос. Если в нерабочем состоянии электрооборудования виноват именно ПП, то вам следует произвести его замену. В принципе, процесс смены ничем не отличается. Разница заключается только в схеме БП и разном корпусе самих ПП.

Для карбюраторных и инжекторных двигателей

В первую очередь вам необходимо открыть капот и отключить минусовую клемму от АКБ. Помните о том, что все ремонтные работы, связанные с БП, необходимо выполнять при выключенном аккумуляторе.

Под лобовым стеклом в районе водительского сидения найдите БП. Он защищен пластиковой крышкой.
Отожмите фиксаторы по ее бокам, чтобы демонтировать крышку.

Снимите крышку и с обратной стороны вы можете увидеть электросхему, на которой отмечено место расположения и назначение каждого компонента.
Если вам нужно заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, то найдите ее на схеме или воспользуйтесь нашим мануалом. После этого извлеките ПП руками или при помощи специальных щипцов. Если вы меняете реле, то демонтируйте его, покачивая вверх и вниз.

Замените выгоревшую деталь на новую соответствующего номинала. Определить перегоревший ПП можно по оборванной плавкой нити. Всю установку произведите в обратном порядке. Подключите клемму минусовую АКБ.

С левой стороны относительно движения авто под лобовым стеклом вы найдете черный блок, в котором установлены все ПП и реле. Демонтируйте крышку, оттиснув фиксаторы сбоку.При помощи щипцов (БП маркировки 2114-3722010-60) извлеките выгоревшую деталь из посадочного гнезда. В случае со старым блоком маркировки 17.3722 извлеките выгоревший элемент руками.Красной стрелкой на фото показано, где на корпусе ПП нанесена цифра. При замене номинал необходимо соблюдать.Установите на место выгоревшего ПП новый элемент, соблюдая номинал. Не забудьте закрыть крышку БП и подключить аккумулятор.

Видео от Сергея Зукола «Переделка БП ВАЗ 2109»

В этом видео показан процесс переделки БП со старого образца на новый.

Блок предохранителей ВАЗ 2109

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — из чего состоит автомобиль. Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.

На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года).
Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.

Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них.
К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109

Монтажный блок 17.3722

(К6) реле включения фароочистителей;

(К1) реле времени омывателя заднего стекла;

(К2) реле-прерыватель указателей поворота и аварийной сигнализации;

(К3) реле стеклоочистителя;

контактные перемычки на месте реле контроля исправности ламп;

(К10) реле включения обогрева заднего стекла;

запасной предохранитель;

(К5) реле включения дальнего света;

(К11) реле включения блыжнего света фар;

предохранитель;

(К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;

(К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60

• запасные предохранители F17-F29.
• плавкие предохранители F1-F16.
• реле включения ближнего света фар К9.
• реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• реле включения обогрева заднего стекла К7.
• реле включения очистителей фар К1.
• реле включения стеклоподъемников К5.
• реле контроля исправности ламп К4.
• реле очистителя ветрового стекла К3.
• реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 2114-3722010-60

• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
• плавкие предохранители F1-F16.
• реле включения ближнего света фар К9.
• реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• реле включения обогрева заднего стекла К7.
• реле включения очистителей фар К1.
• реле включения стеклоподъемников К5.
• реле контроля исправности ламп К4.
• реле очистителя ветрового стекла К3.
• реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 17.3722

• реле-прерыватель указателей поворота и аварийной сигнализации К2;
• реле стеклоочистителя К3;
• реле питания стеклоподъемников (не устанавливается) К7;
• реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
• реле времени омывателя заднего стекла К1;
• реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
• реле включения фароочистителей К6;
• реле включения обогрева заднего стекла К10;
• реле включения звукового сигнала К8;
• реле включения дальнего света фар К5;
• реле включения ближнего света фар К11;
• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения

1. Перегорание предохранителя (одного или нескольких)

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода. Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно. Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.Видео

Рекомендую прочитать:

Ремонт и эксплуатация автомобиля Ваз 2108 2109 21099

На автомобиля Ваз 2108, Ваз 2109, Ваз 21099 устанавливались монтажные блоки трех типов:17.3722, 2114–3722010–60, 2114-3722010-18. Монтажный блок 17.3722 устанавливался на старых моделях, на новых моделях Ваз 2108, Ваз 2109, Ваз 21099 устанавливаются блоки 2114–3722010–60, 2114-3722010-18.Монтажный блок 17.3722 Ваз 2108, Ваз 2109, Ваз 21099Схема монтажного блока старого образца представлена на рисунке ниже.Схема монтажного блока 17.3722 Ваз 2108, Ваз 2109, Ваз 21099Схема соединений монтажного блока старого образца (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя — условный номер штекера):К 1 — реле омывателя заднего стекла;К 2 — реле поворотов и аварийной сигнализации;К 3 — реле переднего стеклоомывателя; К 4 — реле диагностики исправности ламп; К 5 — реле включения дальнего света фар; К 6 — реле фароочистителей; К 7 — реле работы стеклоподъемников(опционально); К 8 — реле звукового сигнала; К 9 — реле включения вентилятора охлаждения двигателя; К 10 — реле обогрева заднего стекла; К 11 — реле ближнего света фар.Условная нумерация штекеров Ваз 2108, Ваз 2109, Ваз 21099 для подключения проводов в моторном отсекеШтекера монтажного блока 17.3722 Ваз 2108, Ваз 2109, Ваз 21099

Условная нумерация штекеров Ваз 2108, Ваз 2109, Ваз 21099 для подключения проводов в салоне

Штекера монтажного блока 17.3722 Ваз 2108, Ваз 2109, Ваз 21099В новых монтажных блоках устанавливаются предохранители ножевого типа. В старом же монтажном блоке
из-за другой конструкции предохранители периодически окислялись.Монтажный блок 2114–3722010–60 Ваз 2108,Ваз 2109, Ваз 21099Монтажный блок 2114-3722010-18 Ваз 2108, Ваз 2109, Ваз 21099Монтажные блоки новых модификаций имеют небольшие отличия в расположении предохранителей и реле, однако внутренняя электрическая схема подключений одинакова К 1 — реле очистителей фар; К 2 — реле поворотов и аварийной сигнализации; К 3 — реле переднего стеклоомывателя; К 4 — реле диагностики исправности ламп; К 5 — реле стеклоподъёмников (опционально); К 6 — реле звукового сигнала; К 7 — реле обогрева заднего стекла; К 8 — реле включения дальнего света фар; К 9 — реле включения ближнего света фар;F1-F20 — предохранители.Монтажный блок новой модели Ваз 2108, Ваз 2109, Ваз 21099Условная нумерация штекеров в колодках Ваз 2108, Ваз 2109, Ваз 21099:Штекера монтажного блока новой модели Ваз 2108, Ваз 2109, Ваз 21099A — колодки блок-фар; B — колодка электробензонасоса; C — колодки монтажного блока, замка зажигания, очистителя ветрового стекла; D — колодка освещения салона.На Главную

Блок предохранителей Ваз 2109

Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.

Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот. Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Монтажный блок старого образца 17.3722

Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1-Работоспособность элементов очистки передней оптики2-Работоспособность двигателя омывателя заднего стекла3-Защита от поломки лампы поворотных сигналов и световой сигнализации4-Защита от выхода из строя моторчика стеклоочистителей лобового стекла5-Позволяет определить работоспособность лампы6-Защита от перенапряжения системы обогрева заднего стекла8-Лампы дальних фар9-Лампы ближних фар11-Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя12-Работа клаксона

Блок предохранителей нового образца ВАЗ 2109

1. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары

Расшифровка реле в блоке предохранителей нового образца Ваз 2109

К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего светаНу вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

Советы по уходу и ремонту электрической схемы блока предохранителей на ваз 2109

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.Для корректной работы всей системы автомобиля, используется электричество.

Основные знания о блоке на ваз 2109

Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.

Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей.
Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая». Между ними имеются несколько принципиальных отличий.
На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.Ниже представлена расшифровка маркирования.

Реле

К1 – отвечает за время омывания стекла сзади.

К2 – поворотники и аварийка.

К3 – стеклоочиститель.

К5 – фары дальнего света.

К6 – фароочиститель.

К8 – отвечает за сигнал.

К9 – включение вентилятора в системе охлаждения мотора.

К10 – отвечает за обогрев стекла сзади.

К11 – фары ближнего света.

Строение схемы нового блока

К1 – фароочиститель.

К2 – прерыватель поворотников и аварийки.

К3 – очиститель лобового стекла.

К4 – контроль за исправностью лампочек.

К5 – отвечает за стеклоподъемник.

К6 – сигнал звука.

К7 – обогрев стекла заднего вида.

К8 – дальний свет.

К9 – ближний свет.

Предохранители

Для отличия разных гнезд предохранителей принято использовать обозначение латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра означает силу тока, а буква А означает, что этот тип предусмотрен для защиты оттоков короткого замыкания.Ваз 2109 электросхема предохранителей обозначается таким образом.

F1 – фарные очистители. Используют предохранитель (10А).

F2 – повороты и аварийка (10А).

F3 – задние стоп-сигналы и салонный плафон (10А).

F4 – обогрев стекла и прикуриватель (20А).

F5 – сигнал и вентилятор охлаждения (20А).

F6 – стеклоподъемник на передних дверцах (30А).

F7 – очиститель фар (во время работы) и вентилятор отопления (30А).

F8 – противотуманка Л (7,5А).

F9 – противотуманка П (7,5А).

F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения  номеров (7,5А).

F11 – правый габарит и фара (7,5А).

F12 – фары ближнего света П (10А).

F13 – фары ближнего света Л(7,5А).

F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).

F15 – фары дальнего света П (7,5А).

F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

При ремонте автомобильного электрооборудования обязательно нужно отключить
провод от минусной клеммы аккумулятора.

Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.

Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
собой перегорание токоведущей дорожки.

Если есть необходимость снять блок, то нельзя для этой цели использовать металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же
дорожек, что приведет к неисправности всей платы.

Важные моменты

Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить блок нового образца на старый, то в таком случае обязательно подключите движоквентилятора, который находиться в системе охлаждения через реле.Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно  установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.

Всю процедуру производить аккуратно и без спешки.

Отсоединить все имеющиеся предохранители и реле.

Снять саму плату. Далее или заменить, или чистить старую.

Аккуратно почистить растворителем токоведущие дорожки, только делать все предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно
повредить, а если их повредите, придется паять.

Собрать в обратной последовательности.

Ваз 21093 схема электро готова исполнять свои функции.
