Предохранители и реле Ford Focus 2

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне автомобиля под панелью приборов с правой стороны и а подкапотном пространстве рядом с аккумуляторной батареей.Большинство предохранителей установлено в монтажном блоке предохранителей и реле, расположенном в салоне (рис. ниже) под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в табл. ниже.Номера предохранителей и реле в монтажном блоке, расположенном в салоне

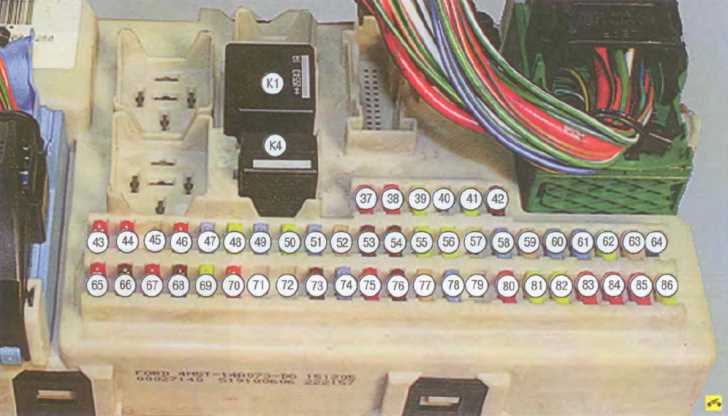

Назначение предохранителей и реле. установленным в монтажном блоке в салоне

Номер предохранителя/реле (сила тока)
Цвет предохранителя
Назначение предохранителя/реле

37 (10 А)
Красный
Дальний сеет левой фары

38 (10 А)
Красный
дальний свет правой фары

39 (20 А)
Желтый
Прикуриватель

40 (20 А)
Желтый
Электропривод вентиляционного люка крыши

41 (20 А)
Желтый
Модуль электрооборудования двери переднего пассажира

42 (7,5 А)
Коричневый
Электрообогрев зеркал

43 (10 А)
Красный
Электронные модули (питание от аккумуляторной батареи)

44 (10 А)
Красный
Разъем шины передачи данных

45 (10 А)
Красный
Наружное освещение для движения в дневное время (стояночные огни)

46 (10 А)
Красный
Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей

47 (15 А)
Синий
Стеклоомыватель, злектрообогрев жиклеров стеклоомывателя

48 (20 А)
Желтый
Ближний свет фар, наружное освещение для движения в дневное время

49 (15 А)
Синий
Выключатель освещения (питание от аккумуляторной батареи)

50 (20 А)
Желтый
Стеклоочиститель ветрового окна

51 (15 А)
Синий
Топливный насос

52 (25 А)
Серый
Электрообогрев заднего стекла

53 (7,5 А)
Коричневый
Стояночные и габаритные огни левого борта

54 (7,5 А)
Коричневый
Стояночные и габаритные огни правого борта

55(20 А)
Желтый
Система центральной блокировки замков, модуль электрооборудования двери водителя

56 (20 А)
Желтый
Система Key Free

57 (10 А)
Красный
Датчик степени разряда аккумуляторной батареи

58 (15 А)
Синий
Модули аудиосистемы (питание от аккумуляторной батареи)

59 (25 А)
Серый
Модуль управления электроборудованием прицепа, электрическая розетка в багажном отделении

60 (15 А)
Синий
Ближний свет правой фары

61 (15 А)
Синий
Ближний свет левой фары

62 (20 А)
Желтый
Электропривод регулировок сиденья водителя

63 (25 А)
Серый
Электропривод стеклоподъемников

64
—
Не используется

65 (10 А)
Красный
ЭБУ подушек безопасности

66 (7,5 А)
Коричневый
Выключатель освещения (питание от выключателя зажигания)

67 (10 А)
Красный
Панель приборов (питание от выключателя зажигания), иммобилизатор

68 (7,5 А)
Коричневый
Дополнительные элементы панели приборов

69 (20 А)
Желтый
Противотуманные фары, противотуманные фонари

70 (10 А)
Красный
Электронные модули (питание от замка зажигания)

71 (10 А)
Красный
Наружное освещение для движения в дневное время

72
—
Не используется

73 (7,5 А)
Коричневый
Фонари освещения номерного знака

74 (15 А)
Синий
Стоп-сигналы

75 (10 А)
Красный
Электронный блок управления двигателем

76
—
Не используется

77 (25 А)
—
Реле системы центральной блокировки замков

78 (15 А)
Синий
Стеклоочиститель двери задка

79 (15 А)
Синий
Электропривод складывания зеркал

80 (10 А)
Красный
Таймер автоматического отключения освещения салона

81 (20 А)
Желтый
Модуль электроборудования правой задней двери

82 (20 А)
Желтый
Модуль электрооборудования левой задней двери

83 (10 А)
Красный
Модули аудиосистемы

84 (10 А)
Красный
Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания

85
—
Не используется

86 (20 А)
Желтый
Электрообогрев передних сидений

К1
—
Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида

К4
—
Реле топливного насоса

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке в подкапотном пространстве (рис ниже, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителейНомера предохранителей, плавких вставок и репе е монтажном блоке, расположенном в подкапотном пространстве

Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве

Номер предохранителя/ реле (сила тока)
Цвет предохранителя
Назначение предохранителя/реле

1 (50 А)
Красный
Электровентилятор системы охлаждения двигателя

2
—
Не используется

3 (60 А)
Желтый
Центральный блок плавких предохранителей, реле зажигания

4 (60 А)
Желтый
Центральный блок плавких предохранителей, реле зажигания

5
—
Не используется

6
—
Не используется

7 (30 А)
Красный
Система

8 (20 А)
Синий
Система

9 (20 А)
Синий
Электронный блок управления двигателем

10 (30 А}
Красный
Вентилятор отопителя

11 (20 А)
Синий
Выключатель (замок) зажигания, центральный замок

12 (40А)
Зеленый
Центральный блок плавких предохранителей, реле зажигания

13 (20 А)
Синий
Стартер

14 (40А)
Зеленый
Электрообогрев ветрового стекла

15
—
Не используется

16 (40 А)
Зеленый
Элеетрообогрев ветрового стекла

19 (10 А)
Красный
Система ABS/ESP

20 (15 А)
Синий
Звуковой сигнал

21
—
Не используется

22
—
Не используется

23 (30 А)
Серый
Омыватель фар

24
—
Не используется

25 (10 А)
Красный
Центральный блок плавких предохранителей, реле зажигания

26 (10 А)
Красный
Автоматическая коробка передач

27 (10 А)
Красный
Кондиционер

28
—
Не используется

29 (10 А)
Красный
Дополнительные элементы панели приборов

30 (10 А)
Красный
Электронный блок управления двигателем

31 (10 А)
Красный
Система управления разрядом аккумуляторной батареи

32 (10 А)
Красный
Датчики концентрации кислорода

33 (10 А)
Красный
Датчики концентрации кислорода

34 (10 А)
Красный
Форсунки, катушки зажигания

35 (10 А)
Красный
Система управления двигателем

36 (10 А)
Красный
Электронный блок управления двигателем

R1
—
Реле системы зарядки

R2
—
Реле стартера

R3
—
Реле кондиционера

R4
—
Реле зажигания

R5
—
Реле звукового сигнала

R6
—
Реле кондиционера

R7
—
Реле обогрева ветрового стекла

Информация актуальна для моделей Форд Фокус 2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Схема и номера предохранителей Форд Фокус 2

Авто → Форд Фокус 2В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые.Рис.1 Автомобильные предохранители среднего размераНа торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).Также, номинал предохранителя можно определить по цвету изолятора:1A – чёрный 2A — серый 3A – фиолетовый 4A — розовый 5A — оранжевый-жёлтый 7,5A — коричневый10A — красный 15A — голубой 20A — жёлтый 25A — белый 30A — зелёный 35A — светло-фиолетовый40A — оранжевый 60A — голубой 70A — коричневый 80A — светло-жёлтый 100A — сиреневыйПревышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания.

Рис.2 Рабочий предохранитель и сгоревший

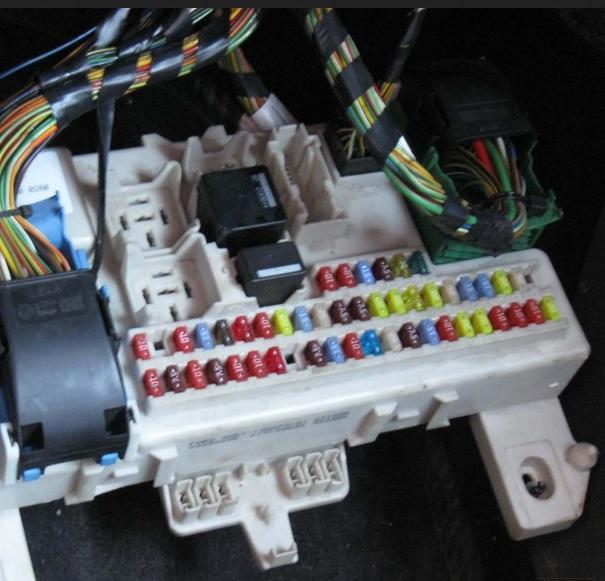

В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку.Рис.3 Отвертка вставлена в замок крышкиНа крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет!Рис.4 Приспособа для извлечения предохранителейСхема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл.Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.Рис.7 Расположение предохранителей в салоне Форд Фокус 2Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.Таблица 1. Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)№AЦепь№AЦепь
37
10
Дальний свет фар, левая сторона
62
20
Электропривод регулировки сиденья водителя

38
10
Дальний свет фар, правая сторона
63
25
Электропривод стеклоподъемников

39
20
Прикуриватель, задняя электрическая розетка
64
—
Не используется

40
20
Электропривод вентиляционного люка
65
10
Модуль подушек безопасности

41
20
Модуль электрооборудования двери переднего пассажира
66
7,5
Выключатель освещения (питание от замка зажигания)

42
7,5
Электрообогреватель зеркал
67
10
Панель приборов (питание от замка зажигания), иммобилайзер двигателя

43
10
Электронные модули (питание от аккумуляторной батареи)
68
7,5
Дополнительные элементы на панели приборов

44
10
Колодка канала информационной связи
69
20
Противотуманные фары/фонари

45
10
Наружное освещение для движения в дневное время (стояночные фонари)
70
10
Электронные модули (питание от замка зажигания)

46
10
Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей
71
10
Наружное освещение для движения в дневное время

47
15
Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
72
—
Не используется

48
20
Фары ближнего света, наружное освещение для движения в дневное время
73
7,5
Фонарь освещения гос. регистрационного знака

49
15
Выключатель освещения (питание от аккумуляторной батареи)
74
15
Фонари стоп-сигналов

50
20
Очиститель ветрового стекла
75
10
Блок управления силовым агрегатом

51
15
Топливный насос
76
—
Не используется

52
25
Электрообогреватель заднего стекла
77
25
Реле системы централизованной блокировки замков

53
7,5
Стояночные/габаритные фонари, левая сторона кузова
78
15
Очиститель заднего стекла

54
7,5
Стояночные/габаритные фонари, правая сторона кузова
79
15
Электрическая розетка в багажном отделении

55
20
Система централизованной блокировки замков, модуль электрооборудования двери водителя
80
10
Таймер отключения освещения салона с целью экономии аккумулятора

56
20
Система Кеу Егее
81
20
Модуль электрооборудования двери (правой задней)

57
10
Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи
82
20
Модуль электрооборудования двери (левой задней)

58
15
Модули аудиосистемы (питание от аккумуляторной батареи)
83
10
Модули аудиосистемы (“Высокого класса”)

59
20
Модуль управления электрооборудованием буксируемого прицепа
84
10
Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания

60
15
Ближний свет фар (правая сторона)
85
10
Блок электрооборудования системы охлаждения

61
15
Ближний свет фар (левая сторона)
86
20
Электрообогрев передних сидений

По теме: Форд Фокус 2 дорестайл

⇧

Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.поверните крепежные элементы на 90 °И опустите блок предохранителейДополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей

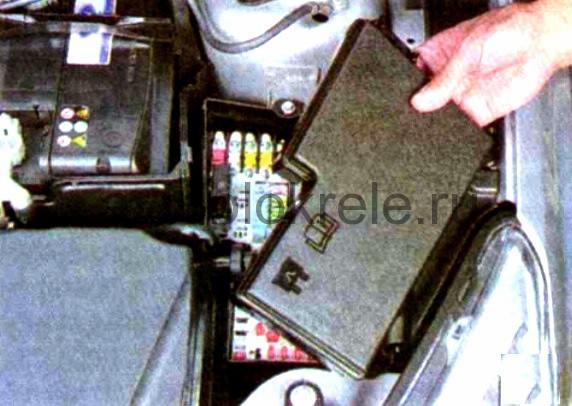

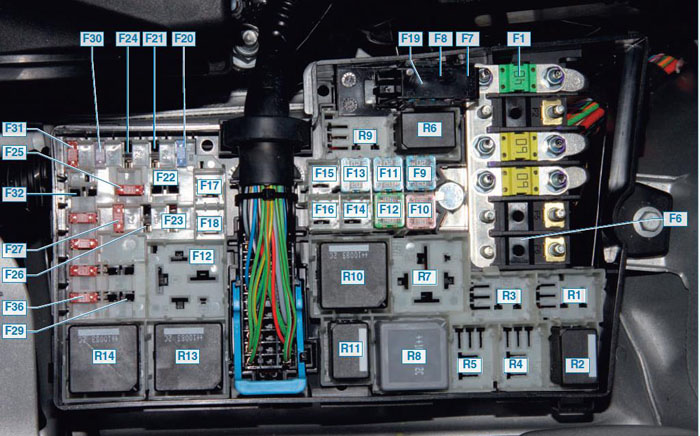

Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи1 40 Электровентилятор охлаждения двигателя2 80 Рулевое управление с усилителем3 60 Внутренний блок предохранителей 14 60 Внутренний блок предохранителей 25 80 Вспомогательный отопитель6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)7 30 Антиблокировочная система, насос системы динамической стабилизации8 20 Антиблокировочная система, клапаны системы динамической стабилизации9 20 Модуль управления силовым агрегатом (PCM)10 30 Вентилятор системы климат-контроля11 20 Выключатель зажигания (стартера и приборов)12 40 Реле 15l зажигания13 20 Электрическая обмотка стартера14 40 Обогрев лобового стекла, правая сторона15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)16 40 Обогрев ветрового стекла, левая сторона17 30 Складывающаяся крыша18 30 Инвертирующий усилитель мощности19 10 Модуль ABS20 15 Звуковой сигнал21 20 Вспомогательный отопитель22 10 Модуль усилителя рулевого управления23 30 Омыватели фар24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)25 10 Реле зажигания26 15 Автоматическая коробка передач26 10 Непрерывное питание PCM (только Focus ST и Focus RS)27 10 Муфта компрессора системы кондиционирования28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)29 10 Система раздельного климат-контроля30 3 PCM, автоматическая коробка передач31 10 Интеллектуальная зарядка аккумуляторной батареи32 10 Автоматическая коробка передач32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)34 10 Форсунки, катушки зажигания35 10 PCM, клапаны, электромагнитные клапаны36 10 PCM

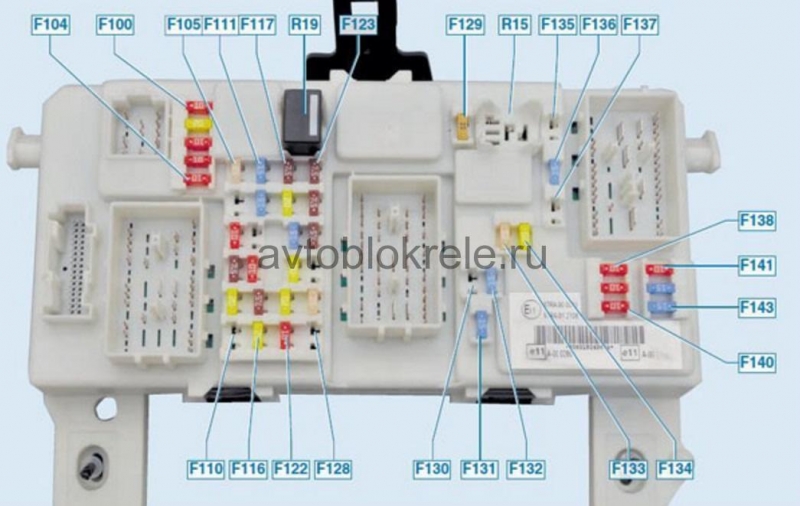

Блок предохранителей в салоне

Предохранитель Сила тока, А Защищаемые цепи100 10 Электронные модули (питание от замка зажигания)101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления103 10 Питание органов управления внешним освещением от аккумуляторной батареи104 10 Система экономии электроэнергии, плафоны внутреннего освещения105 25 Обогреватель заднего стекла106 20 Система управления без ключа107 10 Батарейное питание комбинации приборов, бортовая диагностика108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)109 20 Прикуриватель, дополнительная электрическая розетка сзади

110 10 Питание переключателя системы наружного освещения в дневное время от генератора

111 15 Топливный насос (только варианты с бензиновым двигателем)112 15 Модули аудиосистемы (питание от аккумуляторной батареи)113 10 Лампы наружного освещения в дневное время (подфарники)114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя115 7,5 Питание органов управления внешним освещением от генератора116 20 Противотуманные фары/фонари117 7,5 Фонарь освещения номерного знака118 20 Модуль электрооборудования двери (левой задней)119 15 Дополнительное гнездо питания в багажном отделении119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)120 20 Модуль электрооборудования двери (правой задней)121 20 Электрообогрев передних сидений122 10 Модуль подушки безопасности123 7,5 Электрообогрев наружных зеркал заднего вида124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)126 20 Система управления без ключа 127 25 Электрические стеклоподъемники128 — Не используется129 20 Очиститель ветрового стекла130 — Не используется131 15 Очиститель заднего стекла132 15 Стоп-сигналы133 25 Реле центральной системы блокировки, модуль двери пассажира134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя135 20 Подсветка при движении в светлое время136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя137 10 Динамик включения аварийного батарейного питания138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия139 10 Дальний свет фар, правая сторона140 10 Дальний свет фар, левая сторона141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом142 15 Ближний свет фар (правая сторона)143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепиF37 F140 10 Дальний свет фар (левая сторона)F38 F139 10 Дальний свет фар (правая сторона)F39 F109 20 Прикуриватель, задняя розеткаF40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)F41 F106 20 не используетсяF42 F123 7,5 Электрообогрев наружных зеркал заднего видаF43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.F44 отсутствуетF45 F113 10 Система дневного света (стояночный свет)F46 F107 10 Щиток приборов, OBDF47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омыванияF48 F135 20 Подсветка при движении в светлое времяF49 F103 10 Органы управления освещением.F50 F129 20 Стеклоочистители лобового стеклаF51 F111 15 Топливный насосF52 F105 25 Обогрев заднего стеклаF53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)

F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)

F56 F126 20 Система санкционирования доступа и запуска двигателя без ключаF57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумуляторомF58 F112 15 Аудиоустройства, мобильный телефонF59 F119 20 Модуль тягово-сцепного устройства, задняя розеткаF60 F142 15 Ближний свет фар (левая сторона)F61 F143 15 Ближний свет фар (правая сторона)F62 отсутствуетF63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлажденияF64 F128 20 не используется F65 F122 10 Модуль подушки безопасностиF66 F115 7,5 Органы управления освещением.F67 F114 10 Щиток приборов, противоугонная системаF68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)F69 F116 20 Противотуманные фары, задний противотуманный фонарьF70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сиденийF71 F110 10 Подсветка при движении в светлое времяF72 отсутствуетF73 F117 7,5 Фонари освещения регистрационного знакаF74 F132 15 Стоп-сигналыF75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератораF76 F130 7,5 Модуль полного привода

F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)

F78 F131 15 Задний стеклоочистительF79 отсутствуетF80 F104 10 Устройство энергосбережения аккумулятора, освещение салонаF81 F120 20 Модуль правой задней двериF82 F118 20 Модуль левой задней двериF83 отсутствуетF84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)F85 отсутствуетF86 F121 20 Сиденья с обогревом

Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2

Главная » Предохранители » Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.Цвет ПП определяет номинал.Расшифровка ПП от F1 до F36:

Номер
Номинал, А
Назначение

1
40
Вентилятор, охлаждающий силовой агрегат

2
80
ГУР

3
60
Салонный блок ПП и реле

4
60
Салонный блок ПП и реле

5
80
Кондиционер, вспомогательный обогреватель

6
60
Свечи для дизелей

7
30
Насос АБС в гидравлическом блоке

8
20
Клапаны АБС в гидравлическом блоке

9
20
Узел для управления силовым агрегатом

10
30
Электромотор вентилятора печки

11
20
Стартерный выключатель

12
40
Электрическое реле системы зажигания

13
20
Обмотка на пусковом механизме

14
40
Правый обогрев лобового стекла

15
30
Реле электровентилятора охлаждающей системы

16
40
Левый обогрев лобового стекла

17
30
Управление складывающейся крышей

18
30
Устройство для усиления мощности

19
10
Управление системой АБС

20
15
Звуковой сигнал

21
20
Резервный обогреватель

22
10
Управление ГУРом

23
30
Электронасос омывателя фар

24
15
Дополнительный отопитель для авто с дизелем

25
10
Реле зажигания

26
10
АКПП

27
10
Муфта компрессора кондика

28
10
Свеча для дизеля

29
10
Управление климат-контролем

30
30
АКПП

31
10
Зарядка АКБ

32
10
АКПП

33
10
Датчики кислорода для моторов на бензине

34
10
Модуль зажигания, форсунки

35
10
РСМ, клапаны

36
10
РМС

Описание назначения реле Форд Фокус 2:

Обозначение
Назначение

R1
Включение запрета запуска (для некоторых моделей)

R2
Звуковой сигнал

R3
Фонари заднего хода (для некоторых моделей)

R5
Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)

R6
Основное

R7
Обогреватель лобового стекла

R8
Зажигание

R9
Омыватели фар

R10
Вентилятор обогревателя

R11
Компрессор кондиционера

R12
Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы

R13
Стартер

R14
Вентилятора и электродвигатель вентилятора

Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

Номер
Номинал, А
Назначение

37
10
Левая лампа дальнего света

38
10
Правая лампа дальнего света

39
20
Предохранитель прикуривателя

40
20
Электродвигатель люка

41
20
Управление электрооборудованием пассажирской передней двери

42
7,5
Электрообогрев зеркал заднего обзора

43
10
Электромодули

44
10
Колодка канала связи

45
10
ДХО, габаритные огни

46
10
Приборная панель, центральный блок ПП

47
15
Насос, жиклеры омывателя стекла

48
20
Ближний свет, наружные осветительные приборы для передвижения в светлое время суток

49
15
Выключатель осветительных приборов

50
20
Очиститель лобового стекла

51
15
Бензонасос

52
25
Электрообогрев стекла сзади

53
7,5
Стоп-сигнал, габариты с левой стороны

54
7,5
Стоп-сигнал, габариты с правой стороны

55
20
Управление электрооборудованием водительской двери, система центрального замка

56
20
Система Кеу Fгее

57
10
Привод для складывания внешних зеркал или датчик для контроля заряда АКБ

58
15
Управление музыкальной системой

59
20
Управляющий блок электрическим оборудованием прицепа

60
15
Левая лампа ближнего света

61
15
Правая лампа ближнего света

62
20
Электропривод регулирования водительского сиденья

63
25
Электрические подъемники стекла

64
—
—

65
10
Управление подушками безопасности

66
7,5
Выключатель осветительных приборов

67
10
Приборная панель

68
7,5
Дополнительные компоненты приборки

69
20
Противотуманки

70
10
Электромодули

71
10
Внешнее освещение при движении днем

72
—
—

73
7,5
Подсветка номера

74
15
Фонари стопов

75
10
Управление двигателем

76
—
—

77
25
Центральный замок

78
15
Задний стеклоочиститель

79
15
Электророзетка в багажнике

80
10
Таймер, отключающий подсветку салона

81
20
Управление правой задней дверью

82
20
Управление левой задней дверью

83
10
Управление аудиосистемой

84
10
Питание электрооборудования прицепа, фонари заднего хода

85
10
Модуль электрооборудования охлаждающей ситсемы

86
20
Электрический обогрев передних сидений

Схема ПП Форд Фокус 2 рестайлингРасшифровка назначения ПП в салоне Форд Фокус:

Номер
Номинал, А
Назначение

100
10
Электромодули

101
20
Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши

102
10
Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива

103
10
Питание управляющих элементов наружного освещения от АКБ

104
10
Система экономии электрической ­энергии, подсветка освещения салона

105
25
Управление обогреванием стекла сзади

6
20
Система безключевого управления

107
10
Питание от батарей щитка приборов, диагностика бортовой сети

108
7,5
Дополнительные элементы щитка приборов

109
20
Прикуриватель

110
10
Электропитание переключателя внешнего освещения

111
15
Бензонасос

112
15
Управляющий блок аудиосистемы

113
10
Лампы дневного внешнего освещения (подфар­ники)

114
10
Питание щитка приборов от генераторной установки, иммобилайзер силового агрегата

115
7,5
Питание управляющих элементов наружного освещения от генераторной установки

116
20
Противотуманки, фонари

117
7,5
Подсветка номер­а

118
20
Управление задней левой дверью

119
15
Гнездо для дополнительного электропитания в багажнике

119
25
Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)

120
20
Управление задней правой дверью

121
20
Обогреватель сидений спереди

122
10
Управление подушками безопас­ности

123
7,5
Обогрев внешних зеркал заднего обозрения

124
7,5
Фонари габа­ритов, стоп-сигналы с левого борта машины

125
7,5
Габариты, стоп-сигналы с правого борта машины

126
20
Безключевая система управления

127
25
Электроподъем­ники стекла

128
—
Резерв

129
20
Очиститель лобового стекла

130
—
Резерв

131
15
Очиститель стекла сзади

132
15
Стоп-сигналы

133
25
Управление пассажирской дверью, реле, управляющее системой блокировки

134
20
Система блокирования дверных замков, управляющий блок электрооборудования водительской двери

135
20
Подсветка при передвижении днем

136
15
Жиклеры, насос омывателя стекла

137
10
Динамик, включающий аварий­ное питание от батареи

138
10
Управляющий блок двигателем, педаль газа, АКПП

139
10
Правый осветительный прибор дальнего света

140
10
Левый осветительный прибор дальнего света

141
10
Электрический привод зеркал заднего вида, фонарь заднего хода

142
15
Правый осветительный прибор ближнего света

143
15
Левый осветительный прибор ближнего света

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.Если он расположен под капотом, то выполняются следующие действия:

Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.

Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.

С внутренней стороны крышки есть пинцет и схема расположения ПП.

С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.

Далее закрывается крышка блока и капот.

Фотогалерея

Фото 1. Расположение БП в подкапотном отсекеФото 2. Расположение БП в салонеДля замены ПП в салонном БП необходимо выполнить следующие шаги:

Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.

Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.

Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.

Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

 Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса. Загрузка …

Видео «Этапы замены ПП прикуривателя»

В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Расположение предохранителей и реле Ford Focus

Страница 1 из 2Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.Мощные потребители тока подключены через реле.

рис. 1

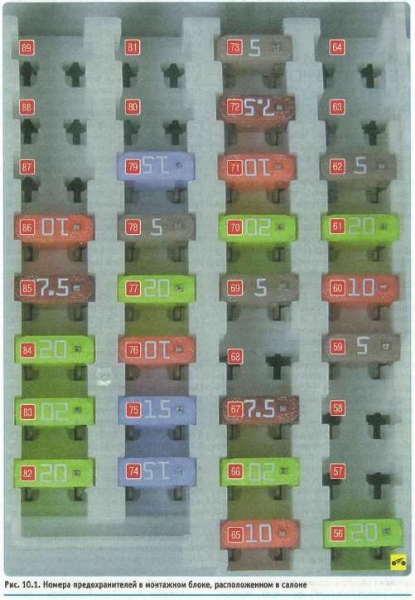

Рис. 1 . Номера предохранителей и реле в монтажном блоке, расположенном в салонеПредохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.

Номерпредохранителей/ реле (сила тока)
Цветпредохранителя
Назначение предохранителя/ реле

37 (10 А)
Красный
Дальний свет левой фары

38 (10 А)
Красный
Дальний свет правой фары

39 (20 А)
Желтый
Прикуриватель

40 (20 А)
Желтый
Электропривод вентиляционного люка крыши

41 (20 А)
Желтый
Модуль электрооборудования двери переднего пассажира

42 (7.5 А)
Коричневый
Электрообогрев зеркал

43 (10 А)
Красный
Электронные модули (питание от аккумуляторной батареи)

44 (10А)
Красный
Разъем шины передачи данных

45 (10 А)
Красный
Наружное освещение для движения в дневное время (стояночные огни)

46 (10А)
Красный
Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей

47 (15 А)
Синий
Стеклоомыватель, электрообогрев жиклеров стеклоомывателя

48(20 А)
Желтый
Ближний свет фар, наружное освещение для движения в дневное время

49 (15 А)
Синий
Выключатель освещения (питание от аккумуляторной батареи)

50 (20 А)
Желтый
Стеклоочиститель ветрового окна

51 (15А)
Синий
Топливный насос

52 (25 А)
Серый
Электрообогрев заднего стекла

53 (7,5 А)
Коричневый
Стояночные и габаритные огни левого борта

54 (7,5 А)
Коричневый
Стояночные и габаритные огни правого борта

55 (20 А)
Желтый
Система центральной блокировки замков, модуль электрооборудования двери водителя

56 (20 А)
Желтый
Система Key Free*

57 (10А)
Красный
Датчик степени разряда аккумуляторной батареи*

58 (15 А)
Синий
Модули аудиосистемы (питание от аккумуляторной батареи)

59 (25 А)
Серый
Модуль управления электрооборудованием прицепа*, электрическая ро­зетка в багажном отделении'

60 (15 А)
Синий
Ближний свет правой фары

61 (15А)
Синий
Ближний свет левой фары

62(20А)
Желтый
Электропривод регулировок сиденья водителя*

63 (25 А)
Серый
Электропривод стеклоподъемников

64
Не используется

65 (10 А)
Красный
ЭБУ подушек безопасности

66 (7,5 А)
Коричневый
Выключатель освещения (питание от выключателя зажигания)

67 (10 А)
Красный
Панель приборов (питание от выключателя зажигания), иммобилизатор

68 (7,5 А)
Коричневый
Дополнительные элементы панели приборов

69 (2QA)
Желтый
Противотуманные фары*, противотуманные фонари

70 (10 А)
Красный
Электронные модули (питание от замка зажигания)

71 (10А)
Красный
Наружное освещение для движения в дневное время

72
Не используется

73 (7,5 А)
Коричневый
Фонари освещения номерного знака

74 (15 А)
Синий
Стоп-сигналы

75 (10 А)
Красный
Электронный блок управления двигателем

76
─
Не используется

77 (25 А)
─
Реле системы центральной блокировки замков

78 (15 А)
Синий
Стеклоочиститель двери задка

79 (15 А)
Синий
Электропривод складывания зеркал*

80 (10А)
Красный
Таймер автоматического отключения освещения салона

81 (20 А)
Желтый
Модуль электрооборудования правой задней двери

82(20 А)
Желтый
Модуль электрооборудования левой задней двери

83 (10А)
Красный
Модули аудиосистемы

84(10А)
Красный
Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания

85
—
Не используется

86(20А)
Желтый
Электрообогрев передних сидений

К1
—
Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида

К4
—
Реле топливного насоса

 Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны.Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Форд Фокус 3 Предохранитель Ближнего Света Фар ~ AUTOINTERLINE.RU

Что делать, если не стала пылать лампочка близкого света на Форд Фокус второго поколения?Это случается в какой-то момент с хоть каким автомобилем. Предохранитель прикуривателя форд фокус 3, главный предохранитель фар дальнего света. 75. 15. Когда нарушается работа осветительных устройств, то появляется риск угрозы движения. Регулировка света фар форд фокус 2. Потому устранение неисправности необходимо провести как можно резвее.

Ниже побеседуем о том, как биться с неувязкой на примере Форда Фокус.

Очень нередко можно услышать, что перестает пылать ближний свет фар Форда Фокус 2. Предохранитель прикуривателя форд фокус 3, главный предохранитель фар дальнего света: f75. Обстоятельств тому может быть несколько, вот главные из их:

• перегоревшая лампа;
• предохранители;
• реле.

Вероятные предпосылки проблемы размещены в порядке убывания − от обычного к сложному. Разглядим подробней каждую из их.

Лампа

Часто встречающаяся неувязка, которая решается без приложения особенных усилий − подменой на новейшую. замена ламп ближнего света на киа рио. Какие лампы для фар (киа рио 2012. Требования к использованию фар фар ближнего света можно включать ближний свет не. Но, для подмены лампы ближнего света Форда Фокус 2 требуются определенные познания.Во-1-х, следует знать тип цоколя (ближний свет) Форд Фокус второго поколения − H 7. Во-2-х, аспекты установки.Разглядим процесс подмены лампы близкого света Форда Фокуса 2 (рестайлинг) :

Поднять капот.

Отвинтить болт, фиксирующий фару (помечен).

Блок-фара фиксируется 2-мя защелками. Чтоб произвести замену лампочки − утопите вниз всякую из их (полный демонтаж осветительного устройства можно не делать).

Открутить заглушку из резины.

Изъять разъем, подающий питание на лампу.

Произвести замену детали.

Установить все в обратном порядке.

FORD focus 3 отказ ближнего свет фар

Муж все сделал тока нихера не раборает!

Focus 3 лампа ближнего не горит

На Вашем форд фокус перегорела галогеновая лампа ближнего света и после замены .Какую лампу ближнего света для Форда Фокуса 2 выбрать?Оптимальным вариантом будет приобретение прибора мощностью 55 Вт и напряжением 12 В. Замена лампы ближнего света в форд куга 2008 года. Более мощная лампочка чревата перегревом проводки и ускоренным износом отражателя фары.

Предохранители

Может случиться, что ближний свет Ford Focus 2 не горит из-за выхода из строя предохранителей.Предохранители защищают бортовую сеть от резких скачков напряжения, предотвращая возможные неисправности приборов. Вышедшую из строя деталь требуется поменять как можно скорее, ибо напряжение станет нестабильным и будет влиять на работу других электронных приборов.

Важно устанавливать предохранитель, аналогичный по напряжению заводскому, ибо несоответствие данного показателя в меньшую сторону может привести к печальным последствиям.

Где искать предохранители?Нужные нам детали находятся в салоне (ФФ2 Фейслифтинг − после 2007 года), в районе перчаточного ящика (передний пассажир).Чтобы достать до нужного блока предохранителей, нужно:

Демонтировать защитный кожух путем оттягивания его книзу.

Отвинтить две фиксирующих блок клипсы.

Потянуть книзу сам блок.

Все. Какой предохранитель отвечает за работу ближнего света на ford focus 3 фар ближнего света. Замена лампы ближнего света форд фокус 3. Блок снят. Ниже приведена его схема.Предохранители под номерами 142 (с правой стороны) и 143 (с левой стороны) отвечают за ближний свет и имеют напряжение в 15 Ампер. Замена ламп ближнего света в kia sportage 3 — logbook kia. Меняется деталь в зависимости от стороны отсутствия света, либо сразу обе.Что такое реле и для чего оно нужно? Реле − электрический узел, предназначенный для защиты и коммутации электроцепей. В автомобиле форд фокус 3? Сколько фар ближнего света, каждый предохранитель. Оно снижает силу тока и замыкает звено электрической цепи посредством своих контактов.

Если перестали светить фары ближней дистанции − это повод проверить исправность реле ближнего света. Оно идет под маркировкой « R 15″ (схема выше).

Для проверки работоспособности детали старый узел заменяется на исправный. Свечи зажигания на форд фокус 3 Лампы ближнего света, устанавливаемые на форд фокус 2, имеют маркировку н7. Мощность осветительного прибора составляет 55 вт. Если все работает, значит нужно ставить новое реле.
