Как подключить датчик скорости на ваз 2109

Замена Привода Датчика Скорости Ваз 2114 ~ VESKO-TRANS.RU

Порядок подмены датчика скорости на ВАЗ 2114Для измерения скорости во время движения машины с ДВС оборудованными карбюраторами, оснащались спидометром с механическим приводом. Этот привод располагался в корпусе КПП. Через крутящийся тросик показания поступали на указатель скорости, размещавшийся на приборной доске. На ВАЗ 2114 с инжектором стали устанавливать электрические спидометры. Данные о скорости на их передаются от датчиков скорости, базирующихся на новых принципах деяния. Современные ДС употребляют эффект Холла.Датчик скорости ВАЗ 2114

Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114

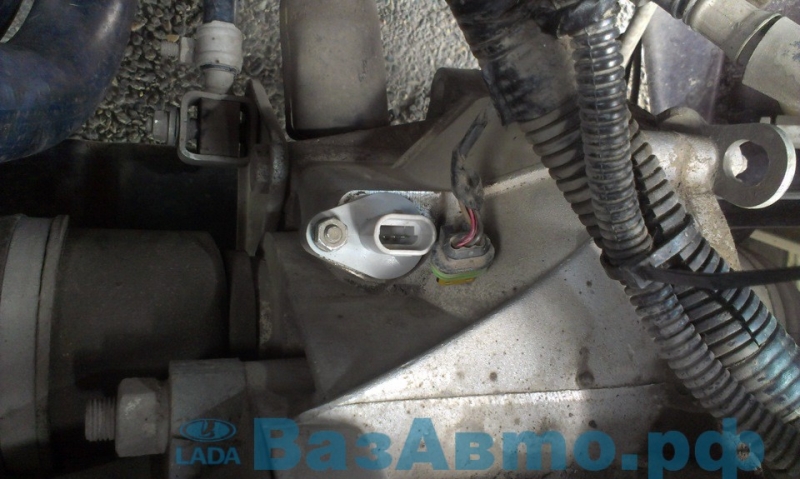

ДС на ВАЗ 2114 установлен в приемном гнезде привода спидометра в высшей части корпуса МКПП. К нему есть доступ как сверху, при открытом капоте, так и снизу автомобиля, при установке его на смотровую яму.ДС делает несколько функций, таких к примеру, как:

• передача данных на спидометр о скорости передвижения автотранспортного средства
• поддержка обычной деятельности РХХ
• передача сигналов на ЭБУ для поддержания оборотов, соответственных режиму езды

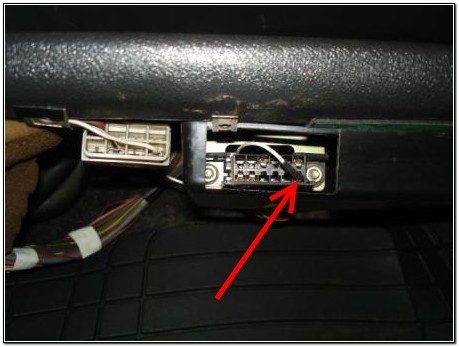

В связи с выполняемыми задачками он подключается к контроллеру и спидометру через монтажный блок в моторном отделе. В электронной схеме ДС задействован через предохранитель, установленный в кабине, на реле вентилятора печки.При дефектах в полосы датчика скорости на дисплее бортовика автомобиля загораются последующие сигналы:

• Р0500 — эта ошибка извещает об отсутствии сигнала от ДС
• Р0503 — эта ошибка возникает на экране при неуравновешенном, прерывающемся сигнале от ДС

Возникновение схожих ошибок призывает водителя направить внимание на это участок в электросхеме мотора и нередко их предпосылкой является отсутствие либо окисление контактов. Все же, если появляются и вторичные признаки отказа ДС, то появляется необходимость в его проверке либо подмене. К таким признакам может относиться:

• неуравновешенная работа либо полный отказ указателя скорости на приборной доске
• плавающие обороты на малом газу, может быть самовыключение мотора
• завышенный расход горючего
• сниженная мощность агрегата

Эти признаки могут проявляться при отказах и в других системах автомобиля, к примеру в топливной, но при одновременном появлении ошибки на экране компьютера и какого-либо из перечисленных признаков следует проверить работоспособность ДС.

Сперва нужно проверить наличие контактов в цепях и на устройствах, также целостность проводки в электронной цепи ДС, прозвонив ее.

Для проверки датчика без его снятия нужно установить машину на ровненькую площадку, зафиксировать механическими колодками и при помощи домкрата поднять левое фронтальное колесо. Приготовленный заблаговременно вольтметр подключить к контактам ДС и руками придать вращение поднятому колесу. Во время раскрутки колеса нужно смотреть за показаниями вольтметра. Если напряжение и частота, показываемые устройством вырастают в соответствие с оборотами колеса, то датчик работоспособный.

Не требуется снятия ДС и еще при одном методе. Заблаговременно приготавливается «контрольная лампочка». При помощи домкрата подымается левое колесо и к контактам ДС присоединятся контактные провода «контрольки». Если при раскрутке колеса лампочка зажигается, то ДС исправен.

Если прибегнуть к третьему методу, то в данном случае нужно снять датчик и проверить при помощи вольтметра входное и выходное напряжение.

Замена привода спидометра ВАЗ 2109/14 и их модификации

Всем привет, в данном видео я расскажу про замену привода спидометра на инжекторные модификации переднепри…

Привод спидометра 2110 2115

Видео аннотация по замене датчика скорости на автомобилях ВАЗ 2110-2112 с инжекторным движком. Личный опыт….

Замена датчика скорости ВАЗ 2114 своими руками

После того, как испытаны контакты, провода и сам ДС и установлено, что устройство не работает, нужно принимать решение о его подмене. Для автовладельца, который не является спецом по ремонту автомобилей выполнить эту работу легко, но, все же, нужно заглянуть в управление по ремонту и эксплуатации машины и поглядеть как поменять датчик скорости на ВАЗ 2114.Конкретно перед работой нужно приготовить нужный инструмент. Пригодятся ключи на «10», «14» и «21». Не считая того, будет нужно ветошь, для того, чтоб очистить корпус МКПП в районе ДС от грязищи и масла.Также заблаговременно нужно приобрести новый датчик скорости на ВАЗ 2114. Он имеет каталожный номер — 2111-3843010. Средняя стоимость на датчик скорости 2114 около трехсот рублей.

На ВАЗ 2114 подмена датчика скорости вероятна сверху, без заезда на яму. Но адсорбер, входная гофрированная труба от воздушного фильтра делают неудобства для работы.

Даже если их снять, все равно открутить ДС возможно окажется не так просто. Бывалые спецы советуют заехать на яму. ДС будет как на ладошки. Находится он на корпусе коробки над карданом кулисы рядом со щупом проверки уровня масла в коробке.

• Заехать на яму требуется заранее, чтоб дать остыть корпусу мотора. Идеальнее всего открыть капот. Так и освещение будет лучше и движок остынет резвее. Отсоединить аккумулятор.
• Отыскать на КПП ДС, ветошью очистить поверхность коробки вокруг датчика и высвободить контакты, сняв с их колодку с проводами. За ранее нужно надавить пружинный фиксатор.
• ДС выворачивается против часовой стрелки. Если сделать пальцами это не выходит, то требуется использовать ключ на «21».
• После снятия ДС нужно проверить привод датчика скорости ВАЗ 2114. Если шток сломан, то требуется вынуть весь привод.
• Ключом на «10» открутить гайку и вынуть ее вкупе с шайбой.
• Используя накидной ключ на «14» расшатать привод в гнезде, после этого осторожно вынуть привод. Нужно смотреть, чтоб шток не вывалился вовнутрь коробки, по другому ее придется снимать и разбирать.
• После снятия привода нужно непременно проверить состояние уплотнительного кольца и если требуется, поменять его.
• Заменив шток, установить привод в оборотной последовательности.
• Аккуратненько установить новый ДС вращая его по часовой стрелке.

Делать это надо с осторожностью, потому что его корпус сделан из пластмассы и его можно повредить при установке. Такой негативный опыт имеется, во всех инструкциях специалисты предупреждают о соблюдении мер предосторожности при установке ДС, чтобы не пришлось прерывать ремонт и отправляться в магазин за новым датчиком.

• После того как ДС вкручен, необходимо подключить клеммы с проводами к его контактам. Аккуратность соединения контактов надо обязательно проверять, потому что из-за такой мелочи прибор работать не будет.

Итак, замена ДС произведена. После этого надо проверить работу двигателя и спидометра на всех режимах и убедиться, что новый ДС работает в штатном режиме.

Ваз 2109 распиновка датчика скорости

ГлавнаяВаз 2110Ваз 2109 распиновка датчика скоростиСодержание:

Как он работает

Признаки поломки

Замена

Механический способ измерения скорости движения автомобиля давно в прошло. Сегодня эту функцию берет на себя датчик скорости, работа которого основана на эффекте Холла.Датчик передает на контроллер импульсы (электромагнитные), и на их основе контроллер вычисляет, с какой скоростью в данный конкретный момент движется машина.Внешний вид устройства

Как он работает

Принцип работы основан на следующем. За каждый пройденный километр пути датчик скорости (ДС) передает на контроллер определенное количество импульсов.Количество передаваемых за 1 км импульсов — 6004. Чем быстрее движется машина, тем быстрее передаются импульсы. За счет этого контроллер определяет скорость на основе временного интервала между получаемыми импульсами.Следует отметить, что есть у ДС и дополнительная функция, позволяющая частично экономить топливо для ВАЗ 2109. При движении накатом на скорости более 20 километров в час, контроллер, опираясь на данные от ДС, не открывает подачу топлива.

Расположение

Место расположения датчика скорости практически на всех автомобилях семейства АвтоВАЗ одинаковое.Датчик располагается на механизме привода спидометра, то есть на КПП. Чтобы отыскать устройство, откройте капот, снимите адсорбер (это не обязательно, но так удобнее добираться до ДС). Со стороны внутреннего правого ШРУСа есть провод, идущий на КПП. Именно он и подключен к разъему искомого датчика.Расположение ДС

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

• Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
• Холостой ход ведет себя нестабильно;
• Растет расход бензина;
• Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.

Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание. Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.

Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки
Ваши действия

Способ первый

• Снимите датчик;

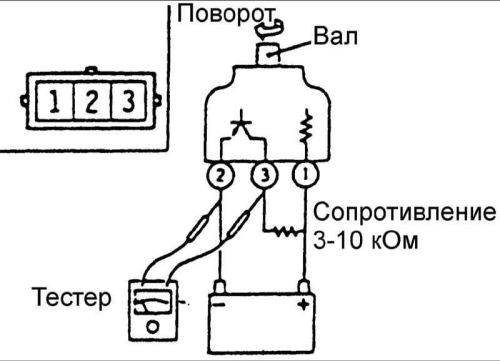

• Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт;
• Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса;
• На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью;
• Одновременно с этим проверяйте, как меняется напряжение;
• При росте скорости частота импульсов и напряжение должны увеличиваться

Способ второй

• Здесь вам не придется демонтировать устройство;
• Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе;
• Вращайте руками колесо и следите за показаниями мультиметра;
• Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене

Способ третий

• Данный метод проверки не требует использования мультиметра;
• Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт;
• Отключите импульсный провод от ДС;
• Включите зажигание и контрольной лампой найдите плюс и минус;
• Вывешивайте одно из передних колес с помощью домкрата;
• Соедините контрольную лампочку с сигнальным проводом и вращайте колесо;
• Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика;
• Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Замена

Если вы хотите сэкономить и желаете попробовать сначала отремонтировать старый датчик скорости, спешим вас огорчить.Снимаем и меняемУстанавливаемые на ВАЗ 2109 (как и на другие авто) датчики скорости ремонту и восстановлению не подлежат. Единственный способ решения проблемы — замена устройства.

Возьмите пару ключей на 21 и 10.

Отключите минус от аккумуляторной батареи, чтобы обесточить автомобиль.

Отключите разъем, идущий на датчик скорости.

Открутите сам датчик. В некоторых случаях шток может сломаться, потому дополнительно вам придется снимать еще и привод.

Обязательно соблюдайте осторожность при демонтаже привода, иначе вы рискуете уронить сломанный шток в коробку переключения передач.

Сняв устройство, замените привод, если потребовалось, и закрутите на место новый датчик скорости.

Шток привода следует вставить в втулку ДС, а резиновое кольцо уплотнения обязательно обработайте маслом. Все, можете спокойно закручивать устройство в гнездо.

Добрались до ДСОбязательно по завершению ремонта обнулите на бортовом компьютере ошибку, которую выдавал электронный блок управления. В противном случае система будет считать, что датчик неисправен. Потому даже его наличие в гнезде не позволит ДС включиться в работу.Очевидно, что в замене ДС нет совершенно ничего сложного. Потому не имеет смысла тратить лишние деньги на услуги автосервиса. Все вполне можно сделать своими руками буквально за час. Загрузка …luxvaz.ru

Датчик скорости ВАЗ 2109 (карбюратор, инжектор): где находится, неисправности

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять?

Установка комбинации приборов от ВАЗ 2110 в ВАЗ 2109

Электронная комбинация приборов, вначале устанавливаемая на ВАЗ 2110, а затем и на Лады Самары второго поколения, часто является предметом обожания владельцев ВАЗ 2109 с низкой и высокой приборной панелью. Неудивительно, новая приборка выглядит не в пример краше старой, да и ее подсветка организована изнутри, а не снаружи, как на старых комбинациях. Плюс, новой приборке не нужен тросик спидометра, который часто отказывает или начинает досаждать издаваемым шумом. В связи с этим хорошая новость: комбинацию приборов ВАЗ 2110 можно установить на ВАЗ 2109, и в этой статье будет рассмотрено, как это можно сделать своими руками.Комбинация приборов ВАЗ 2110 имеет каталожный номер 2110-3801010-02.Плюсы в сравнении со штатной панелью ВАЗ 2109:

• Спидометр и тахометр расположены в центре, что более наглядно, приборы не загораживаются ободом руля.
• Более точные приборы.
• Лампа критического остатка топлива не моргает при колебаниях уровня топлива в баке, а загорается под управлением электроники.
• Есть режим самодиагностики, который активируется включением зажигания при нажатой кнопке сброса счетчика суточного пробега.

Есть и минусы:

• Нужно допиливать козырек панели приборов, размеры комбинаций отличаются.
• Необходимость подбирать датчик уровня топлива под соответствующее сопротивление, иначе указатель будет врать.

Так или иначе, но плюсы перевешивают.Да, еще один момент. Понадобится установка датчика скорости, именно от него работает спидометр.Для подключения новой комбинации приборов понадобится произвести переключение проводов в колодках X1 (белая) и X2 (красная), подключаемых к ней в соответствии со следующими таблицами:В результате на своих местах останутся только 3 провода.Если нет уверенности в своих силах, чтобы все вернуть на место лучше подписать первоначальное расположение каждого провода в колодке.Нумерация контактов в колодках в соответствии со схемой:

Подключение контрольной лампы уровня тормозной жидкости нужно доработать: черный провод от этой лампы переключить от корпуса («земли») к +12В, иначе контрольная лампа не будет работать.

Если на панели есть второй ЖК дисплей для указателя внешней температуры, нужно установить сам датчик (на ВАЗ 2109 его нет), и провода от него подключить в соответствии со схемой, к контактам 1 и 2 колодки X2 (красная).Датчик скорости вкручивается на место тросика спидометра, но разводка контактов там отличается, смотрим на цифры на самом датчике. Для верного подключения нужно использовать следующую таблицу:Установка.Новая комбинация немного короче штатной, поэтому требуется переделать одно ушко крепления, а именно немного нарастить его в длину. Делается это наклеиванием пластины из полистирола. Также корректируем угол наклона приборки подклейкой дополнительных пластин на поверхность крепления. Наращивать ухо крепления лучше с левой стороны, чтобы кнопка габариты/ближний свет встала на свое место без проблем. Приклеить все можно суперклеем.

Козырек.

Окно в штатном козырьке панели приборов ВАЗ 2109 не совпадает по форме и размерам с комбинацией приборов ВАЗ 2110. Поэтому при помощи эпоксидки подгоняем форму окошка под новую приборку с помощью подрезания и распорок. Затем все зашкуриваем и красим козырек.Внешний вид доработки.Выглядит все это конечно здорово по сравнению со штатной приборкой, особенно в темноте:Датчик уровня топлива.Придется подобрать датчик указателя уровня топлива, так как штатный будет подвирать.
Вот таблица сравнения параметров различных отечественных датчиков:Наиболее точно показывает уровень датчик с маркировкой 2108-3827010-01, в начале красной зоны в баке остается литров 5 топлива, а середина шкалы указателя приходится примерно на остаток в 20 литров.

Лучше перед приобретением датчика измерить его сопротивление и взять тот, который при пустом баке имеет сопротивление до 360 Ом.

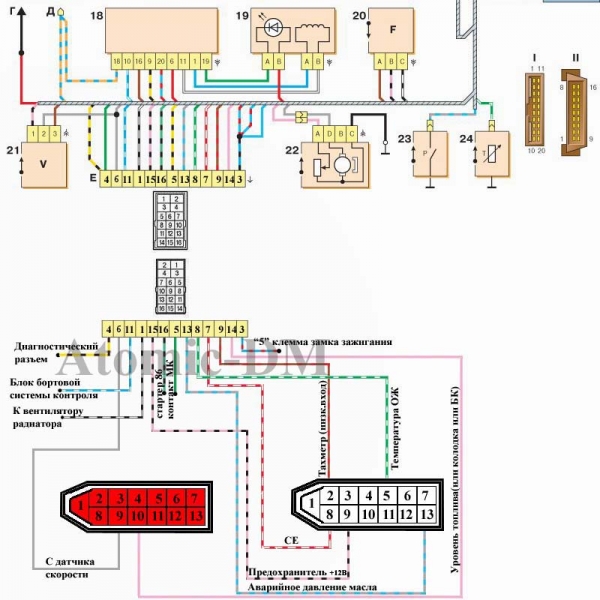

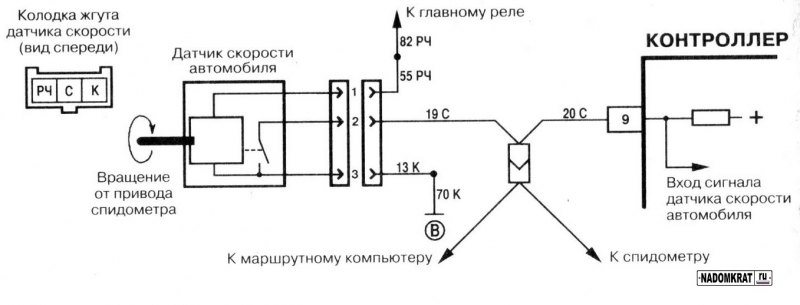

Распиновка датчика скорости ВАЗ и схема подключения ДС

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

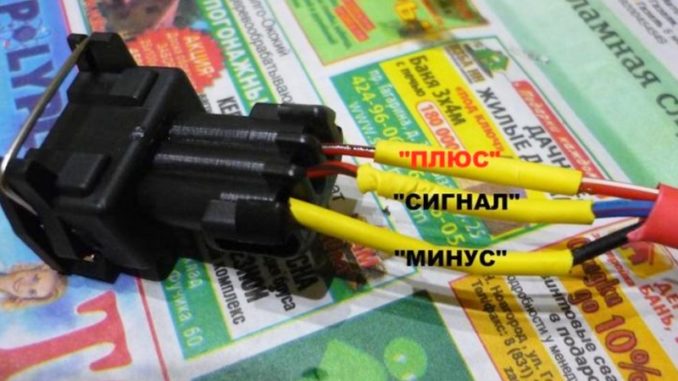

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.Полезное:  Схема подключения и распиновка кнопки стеклоподъемников ВАЗПри помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.Замена датчика скорости ВАЗ: пошаговая инструкция:

Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.

Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.

Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.

Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.

Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».

Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.(Пока оценок нет)
Загрузка…НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Ваз 2109: замена датчика скорости своими силами

Замена датчика скорости ваз 2109Что же представляет собой и какие функции выполняет датчик скорости автомобиля? Итак, в основе его работы заложен так называемый эффект Холла, а результатом данного эффекта являются электронные импульсы напряжения поступающие в электронный блок управления автомобилем.

 Устройство и принцип работы

Необходимо отметить, что частота этих импульсов напрямую зависит от скорости вращения ведущих колес. Таким образом, на каждый пройденный автомобилем километр пути на его блок управления поступает ориентировочно 6004 импульса.Скорость движения автомобиля и показания тахометра вычисляются электронным блоком управления за счет анализа временных интервалов между полученными импульсами.Помимо информационной роли датчик скорости влияет на режимы работы самого двигателя, так как в зависимости от скорости движения автомобиля блок управления меняет режимы:

• Холостого хода, которые на движущемся автомобиле несколько повышены;
• Отсечки топлива при закрытии заслонки дросселя;
• Плавности переключения на холостой ход, который зависит не только от скорости автомобиля, но и от оборотов двигателя.

Должен сказать, что в ваз 21099 замена датчика скорости это, к сожалению, стандартная процедура, это связано с хрупкостью и чрезвычайной ненадежностью данного узла. Благо цена не велика и процесс замены датчика не сложен(см.Как проводится замена датчика скорости), что позволяет провести все работы по его замене своими руками.

Причины

Существует несколько причин выхода из строя ДС:

• Первая и, как правило, основная – тросик спидометра. В процессе эксплуатации на самом тросике образуются разрывы и заусенцы, которые, в дальнейшем,  начинают цепляться за его оплетку и приводят к обрыву и закусыванию тросика, а так же к сбиванию граней в зацеплении;
• Электропроводка, а именно жгут проводов датчика, который может, соприкасаясь с выпускным коллектором, под воздействием температура банально расплавится и замкнуть провода.
• В первом случае для предотвращения неисправности желательно изредка смазывать тросик спидометра в его оплетке путем шприцованния внутрь масла, что значительно улучшает его эластичность и продлевает срок его службы;
• Во втором же случае необходимо проложить жгут проводов так, чтобы исключить контакт с горячими поверхностями.

Меры предосторожности

Диагностика

Как «видит» неисправность электронный блок управления автомобиля

Конечно же, он (ЭБУ) регулярно проводит самодиагностику всех систем автомобиля, но дело в том, что отсутствие сигналов от датчика скорости не дает контроллеру определить – стоит ли автомобиль  или же находится в движении.И только при сопоставлении данных о наличии больших оборотов двигателя и  одновременных больших нагрузок (определяется по массовому расходу воздуха) блок управления «видит» неисправность датчика скорости, так как при этих параметрах отсутствуют ожидаемые от него импульсы напряжения.

Как видит неисправность водитель

Внимательно приглядевшись, опытный водитель, хорошо знающий «повадки» своего автомобиля, сможет определить неполадки датчика скорости, внимательно прислушавшись к работе двигателя на некоторых режимах, а именно:

• Режим холостого хода, пониженные обороты которого при выключении передачи (резком сбросе нагрузки) на движущемся автомобиле приводят к остановке двигателя;
• Режим набора мощности (разгона) при котором наблюдается потеря динамики автомобиля.

В любом случае неисправность ДС проявляет себя как отказ работы одометра и спидометра, а так же  срабатывания на щитке приборов светового индикатора неисправностей «CHECK».

Проверка

Также ДС возможно поверить с помощью вольтметра, для чего:

• Подсоединяем щупы измерительного прибора к двум клеммам ДС и включаем его в режим замера переменных напряжений;
• Вращая вручную приводную шестеренку датчика, регистрируем сигнал с амплитудой примерно в 0,5 вольт.

При отсутствии сигнала – датчик однозначно неисправен, при положительном результате – проверяем электропроводку на наличие обрыва и плохого контакта.

Замена

Хотя процесс замены датчика скорости на ваз 2109 не представляет из себя ни чего сложного, данная инструкция с сопроводительным фото материалом осветит вам все стадии данного ремонта.Датчик скорости в ваз 2109 установлен на коробке переключения передач, на ее задней стороне (если смотреть от радиатора), над дифференциалом.Видео замена ДС

Процесс ремонта

Итак:

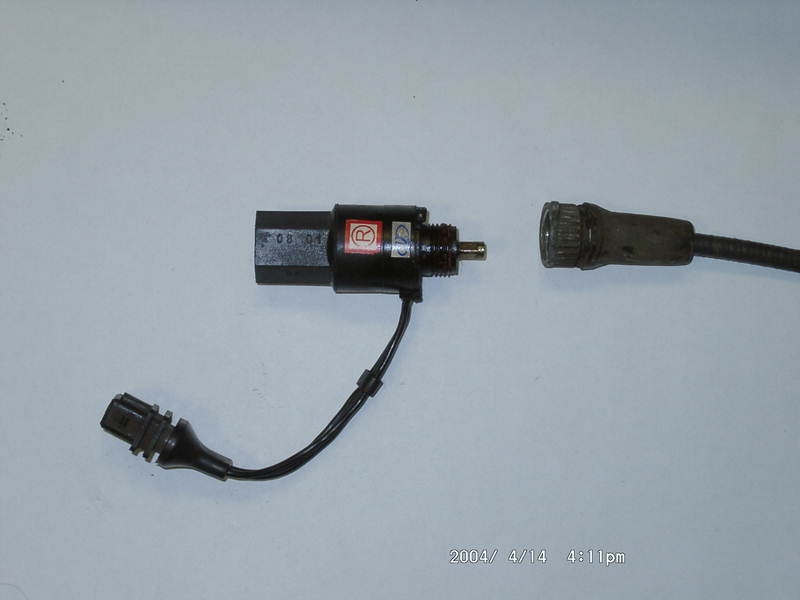

• Разъединяем датчик скорости и тросик спидометра и отсоединяем от него (датчика) жгут проводов;

Этап первый

• С помощью ключа на «22» откручиваем…

Этап второйЗаключительный этапУстановка производится в обратном порядке, из необходимого инвентаря нам понадобится тот же ключ на «22» ну и пожалуй кусочек чистой ветоши что бы вытереть руки после окончания ремонтных работ.

Датчик скорости ваз 2109

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Датчик скорости ВАЗ 2114, как и на всех остальных автомобилях семейства ВАЗ, в том числе ВАЗ-2109, Калине, Приоре, стоит на коробке передач, а точнее, на механизме привода спидометра.

Чтобы его обнаружить, нужно залезть под капот, желательно снять адсорбер, чтобы открыть себе пространство (можно обойтись и без снятия, но добраться до датчика скорости будет сложнее). Со стороны правого внутреннего ШРУСа нужно найти провод, который идет к КПП, он-то и подключается в разъем датчика скорости.

Признаки неисправности датчика скорости

При неисправности датчика скорости, становится невозможным измерить скорость машины, но это еще не все. Хуже то, что при этом возникают перебои в работе мотора. Наиболее часто встречаются следующие признаки, свидетельствующие о неисправности, и устранить которые поможет только его замена:

• спидометр не работает или дает неверные показания;
• нестабильный холостой ход;
• повышенный расход горючего;
• мотор перестает развивать полную мощность.

По статистике, чаще всего о неисправности говорит остановка мотора на холостом ходу, когда автомобиль движется накатом, либо когда водитель выжимает сцепление. чтобы переключить передачу. Обычно на панели приборов загорается индикатор Check engine, а если автомобиль оснащен бортовым компьютером, он выдает код ошибки «24».Если неисправен датчик скорости на «Калине», к числу симптомов добавляется неработающий электроусилитель руля. и повышенная чувствительность указателя уровня топлива к уровню бензина в баке.

Причины неисправности датчика скорости

Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окислившиеся или загрязненные контакты необходимо зачистить и покрыть какой-нибудь смазкой, например «Литолом».Возможный обрыв проводов следует искать возле разъема. В этом месте они изгибаются и нередко перетираются. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора. Она может оплавиться, после чего возникает замыкание.Причиной неисправности датчика может стать изношенный трос спидометра. На нем со временем появляются разрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Как проверить датчик скорости на ВАЗ-2109

Проверка датчика скорости начинается с того, что выясняется, подается ли 12 В на его контакты. Поскольку принцип его работы основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно проверить только при кручении. Напряжение при этом изменяется в диапазоне от 0,5 В до 10 В.Проверить устройство можно тремя способами, для двух первых нужен мультиметр.

Первый способ

датчик снимается;

при помощи мультиметра нужно выяснить, за что отвечает каждый контакт, нужно найти импульсный;

плюсовой щуп соединяется с импульсным контактом, а минусовой – с кузовом или двигателем автомобиля;

на ось датчика надевается кусок трубки и вращается с небольшой скоростью, мультиметром при этом измеряется напряжение: чем выше скорость вращения, тем выше частота импульсов и напряжение.

Второй способ (без демонтажа)

• при помощи домкрата вывешивается одно из передних колес машины;
• мультиметр соединяется с проводами датчика;
• необходимо вращать колесо и контролировать, появляются ли импульсы (если да – устройство нормально работает).

Третий способ (без мультиметра)

При отсутствии измерительного прибора, проверка может быть выполнена с помощью контрольной лампы или обычной 12-вольтовой лампочки. Порядок действий аналогичен второму способу.

от датчика отсоединяется импульсный провод;

при включенном зажигании при помощи контрольной лампы нужно найти «плюс» и «минус»;

вывешивается колесо;

контрольная лампа соединяется с сигнальным проводом, колесо вращается (если на контрольке загорается «минус» — датчик работает).

Если контрольной лампы под рукой не оказалось, можно использовать 12-вольтовую (например, из поворотника). Проводом соединяется плюс аккумулятора и сигнальный контакт. Если датчик работоспособный, лампочка будет моргать.Если проверка показала, что устройство исправно, нужно проверить, как работает его привод. Для этого вывешивается переднее колесо. На ощупь необходимо отыскать привод датчика. Затем ногой нужно вращать колесо, а рукой контролировать, есть ли вращение в приводе и стабильно ли оно.

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта.

Как подключить датчик скорости на ваз 2109 карбюратор

Карбюраторные модели Ваз 2108 2109 21099 имеют механическую связь между коробкой передач и спидометром: тросик. При движении автомобиля вращается тросик и крутит шестерню в спидометре, от чего стрелка спидометра отклоняется и показывает скорость движения. Инжекторные модели имеют электронный датчик скорости, принцип работы которого основан на эффекте Холла. Устанавливается электронный датчик на том же самом месте, что и старый механический тросик. Датчик также имеет валик, который вставляется в коробку передач и при вращении крутит барабанчик датчика Холла. Датчик скорости подключен к электронному блоку управления двигателем. При вращении приводной части датчика он начинает посылать импульсы на блок управления. Чем больше частота импульсов — тем больше скорость движения автомобиля, чем меньше частота подаваемых импульсов, тем меньше скорость движения. При движении со скоростью 1 м/с датчик отправляет 6 импульсов в секунду.

При движении со скоростью 10 м/с  датчик отправляет 60 импульсов в секунду, ЭБУ обрабатывает эти импульсы, пересчитывает их в км/ч и отображает на спидометре.

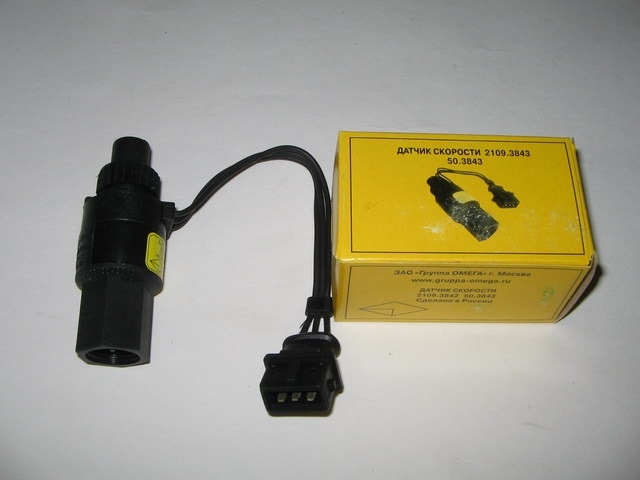

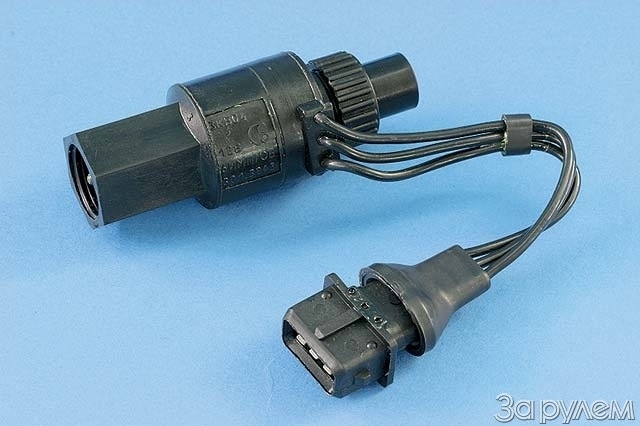

датчик скорости Ваз 2109Естественно если на Ваз 2108 2109 21099 установлена нештатная резина, то скорость будет отображаться некорректно. Например, если установлена резина R14, то спидометр будет занижать показания. Если же наоборот, установлена низко профильная резина R13, то спидометр будет показывать скорость выше, чем она есть на самом деле. В прошивке контроллера есть специальные коэффициенты пересчета, которые надо менять при установке нестандартных колес. На Ваз 2108 2109 21099 устанавливались три варианта датчика скорости: — GM, американского стандарта с круглым разъемом и артикулом 311.3843. — С плоским разъемом и пластмассовым валиком. Из-за пластмассового валика данный датчик ненадежен. — С плоским разъемом и металлическим валиком, артикул 344.3843.

Данный датчик надежен и лучше брать его. Также еще есть нюанс с числом импульсов на оборот, девятошные датчики имею 6 импульсов на оборот, но в продаже можно встретить датчики  с маркировкой 10 импульсов на оборот.

Если датчик скорости выходит из строя , то должна загораться лампочка CHECK. Но это не всегда происходит, дело в том что контроллеру тяжело произвести диагностику датчика скорости, так как непонятно едет машина или стоит. Только на мощных режимах, при большом расходе воздуха от ДМРВ и по расходу топлива контроллер может определить неисправный датчик. Стоимость датчика скорости для девятого семейства составляет 300-400 рублей.vaz2109.net

Где находится и неисправности датчика скорости ВАЗ-2109

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять?

Привода спидометра ВАЗ 2109

И так, автомобиль «ВАЗ 2109» комплектуется механическим приводом спидометра. Его шестерни установлены на валу КПП*к не основному*. От них момент по гибкому валку переходит на спидометр, который находится на приборной панели.А о последствиях работы с неисправным спидометром вы и сами думаю догадаетесь.Самой популярной поломкой является поломка этого самого вала,а именно поломка шестерен.Могут конечно быть и другие проблемы,но в основном виноват вал.Вот причины поломки спидометра:

• ложная информация о скорости автомобиля.
• датчики перегорели.
• при разборке панели приборов и движении авто на некоторое расстояние шестерни вала не крутятся.

И так приступим к ремонту

Для ремонта(без снятия кпп!) загоняем нашу «ласточку» на эстакаду или смотровую яму.

Ключом откручиваем который крепит корпус привода и коробку передач;

Любым инструментом с плоским наконечником поддеваем и магия корпус снят.

Разобрав корпус снимаем шестерни.

И друг важно то сколько на шестерни,а при покупке новых деталей вам важно чтоб детали совпадали так как при установке деталей не соответствующих моделей у вас будут помехи в работе спидометра(разница скорости и пробега).*реальной(го) и той(го) который выдает прибор* Ещё если вы обнаружили подтеки масла ,нужно заменить кольцо уплотнительное , которое на корпусе привода.
Для этой операции извлекаем ведомую шестерню и уплотнительное кольцо выталкиваем.

Все детали промываем в керосине(если нету то бензине или дизеле на крайний случай).

Собираем все в обратном порядке.

Во-первых самостоятельно разрабатываем или ищем готовую подробную электро схему спидометра в интернете. Второй вариант — удобный, так как нету потребности выискивать в литературе информацию, чтобы правильно схему то составить.Понадобятся нам: , датчик скорости,паяльник,тестер,плата,компилятор и детали.

Приобретаем необходимые детали для изготовления нашего устройства. К примеру:конденсаторы,фито диоды, транзисторы,резонатор, дисплей,стабилизатор напряжения реле,и другие. Купить все это добро можно в специализированном магазине электроники или же дешевле на радио рынке.

Собираем схему спидометра. После завершения работы проверяем качество соединения элементов с помощью тестера.

Купили мы датчик скорости и теперь устанавливаем его на само колесо авто,или к коробке передач( к креплению).Но!Прежде рассчитываем количество импульсов на 1 км пробега, то есть взять колесо автомобиля и измерить его длину окружности . Один импульс равен одному обороту. И с данными что у нас есть рассчитываем параметры устройства.

Специальным компилятором выполняем прошивку микроконтроллера. И работу электронного спидометра тестируем сразу. Подключаем приспособление непосредственно к автомобильному средству.

После монтажа устройства проверяем работоспособность детища.

При обнаружении в ходе работы электронного спидометра проблем необходимо микроконтроллер перепрограммировать или схему электронную заменить.

Обслуживание, проверка и ремонт датчика скорости ВАЗ 2110

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора.

Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.

Симптоматика дефектов данного прибора состоит в следующем:

• приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
• при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.

Неустойчивый контакт разъема изделия и обрыв проводки.

Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.

Здесь возможны следующие варианты:1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика. 2. Увеличенные обороты троса.Проверка прибора на исправность:

Вывешиваем на домкрат переднее колесо транспортного средства.

Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор

Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.

Снимаем прибор с посадочного места.

Подсоединяем прибор для измерения напряжения к выводным контактам.

Поворачивая привод датчика скорости, измеряем его разность потенциалов.

На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.

При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.

Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.

Совмещаем привод датчика скорости со штоком нового устройства.

Устанавливаем крепеж и подключаем в колодочный разъем.

При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.
