Замена цепи ГРМ ВАЗ 2106: установка по меткам, можно ли поставить двухрядную, инструкции с фото и видео

В двигателях классической серии «Жигулей» ВАЗ 2101–2107 газораспределительный механизм (ГРМ) приводится в действие двухрядной цепью. Срок службы детали довольно продолжительный и составляет не менее 100 тыс. км пробега. При появлении симптомов критического износа цепной привод желательно заменить целиком, вместе с шестерёнками. Процедура трудоёмкая, но несложная, мастеровитый автолюбитель справится с задачей без особых проблем.

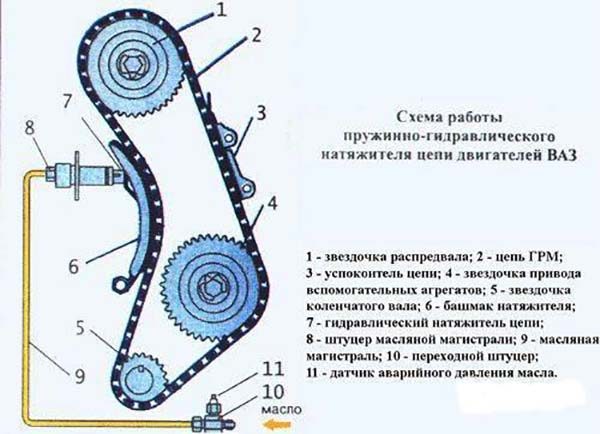

Кратко о конструкции привода

Чтобы самостоятельно поменять цепь и сопутствующие элементы, нужно знать устройство этой части силового агрегата. Механизм, приводящий в движение распределительный вал мотора ВАЗ 2106, включает такие детали:

• на коленчатый вал насажена малая ведущая звёздочка;
• большая промежуточная шестерня;
• верхняя большая шестерёнка прикручена к торцу распределительного вала болтом;
• двухрядная цепь ГРМ;
• башмак натяжителя, подпираемый плунжерным штоком;
• успокоитель — металлическая пластина с износостойкой накладкой;
• палец — ограничитель биения цепи установлен рядом с нижней звёздочкой.

При вращении цепь удерживается с обеих сторон накладками успокоителя и натяжителяВ процессе работы двигателя цепь ГРМ должна находиться в натянутом состоянии, иначе возникнет биение, ускоренный износ и перескакивание звеньев по зубцам шестерёнок. За натяжку отвечает полукруглый башмак, подпирающий деталь с левой стороны.После звёздочки распредвала (по ходу вращения) установлена пластина успокоителя, прижатая к цепному приводу. Чтобы в результате сильного растягивания элемент не соскочил с нижней шестерёнки, рядом установлен ограничитель — металлический стержень, вкрученный в блок цилиндров.В обновленных версиях «шестёрки» устанавливались автоматические натяжные устройства, работающие от давления маслаПриводной механизм располагается на переднем торце двигателя и закрыт алюминиевой крышкой, в которой установлен передний сальник коленчатого вала. Нижняя плоскость крышки прилегает к поддону картера — эту особенность необходимо учесть в процессе разборки узла.

Назначение и характеристики цепи

Приводной механизм ГРМ мотора ВАЗ 2106 решает 3 задачи:

Вращает распределительный вал, открывающий впускные и выпускные клапаны в головке цилиндров.

Посредством промежуточной звёздочки приводит в действие масляный насос.

Передаёт вращение валу распределителя зажигания — трамблёру.

Длина и количество звеньев основного элемента привода — цепи — зависит от типа силового агрегата. На «шестые» модели «Жигулей» производитель устанавливал 3 разновидности моторов с рабочим объёмом 1,3, 1,5 и 1,6 литра. В двигателе ВАЗ 21063 (1,3 л) длина хода поршня составляет 66 мм, на модификациях 21061 (1,5 л) и 2106 (1,6 л) – 80 мм.Информацию о количестве звеньев многие производители указывают прямо на упаковкеСоответственно, на силовых агрегатах с разным рабочим объёмом используются цепи двух размеров:

• двигатель 1,3 л (ВАЗ 21063) – 114 звеньев;
• моторы 1,5—1,6 л (ВАЗ 21061, 2106) – 116 звеньев.

Если концы растянутой цепи выглядят одинаковыми, в ней насчитывается 116 секций

Признаки критического износа детали

В процессе эксплуатации автомобиля цепной привод медленно растягивается. Деформации металлических сочленений не происходит — причина явления кроется в истирании шарниров каждого звена, образовании зазоров и люфта. В пределах 1—2 втулок выработка невелика, но умножьте величину зазора на 116 и получите заметное удлинение элемента в целом.Как определить неисправность и степень изношенности цепи:

Первый симптом — посторонний шум, доносящийся из-под клапанной крышки. В особо запущенных случаях звук переходит в громкое тарахтение.

Снимите крышку клапанов и проверьте совпадение меток на звёздочке распределительного вала и шкиве коленвала с соответствующими выступами на корпусе. Если наблюдается сдвиг 10 мм и более, элемент однозначно растянут.Правильная работа механизма определяется одновременным совпадением меток на шкиве коленчатого вала и звёздочке распредвала

Произведите натяжку цепи, запустите мотор и снова выставьте метки. Если деталь существенно удлинилась, указанные мероприятия не дадут результатов — вылета плунжера не хватает, чтобы выбрать слабину.

При снятой клапанной крышке проверьте техническое состояние успокоителя. Иногда слишком растянутый цепной привод попросту обрывает его накладку либо всю деталь целиком. Металлические и пластиковые осколки падают в масляный картер.

Однажды в процессе диагностики мотора «шестёрки» пришлось наблюдать такую картину: удлинившаяся цепь не только оборвала успокоитель, но и проделала глубокую канавку в корпусе головки цилиндров. Дефект частично затронул плоскость прилегания клапанной крышки, но трещины и протечки моторного масла не образовались.При оборванном успокоителе цепь трется о край площадки ГБЦ и проделывает канавкуЦепь, растянутая на 1 см и больше, способна перескочить на 1—4 звена по шестерёнкам. Если элемент «перепрыгнул» на одну секцию, нарушаются фазы газораспределения — мотор сильно вибрирует на всех режимах работы, значительно теряет мощность и часто глохнет. Явный симптом — выстрелы в карбюратор либо выхлопную трубу. Попытки настройки зажигания и регулировки топливоподачи бесполезны – «тряска» двигателя не прекращается.Когда цепь смещается на 2—4 зуба, силовой агрегат глохнет и больше не заводится. Худший сценарий — удар поршня по тарелкам клапанов вследствие большого сдвига фаз газораспределения. Последствия — разборка и дорогостоящий ремонт мотора.

Видео: определение степени износа шестерён ГРМ

Инструкция по замене

Для установки нового цепного привода необходимо приобрести набор запчастей и расходных материалов:

• цепь двухрядная, подходящая конкретному типу двигателя;
• 3 шестерёнки — две больших и одна малая (продаются комплектом);
• башмак натяжного устройства;
• пластина успокоителя;
• прокладка передней крышки силового агрегата;
• герметик силиконовый высокотемпературный.

Некоторые производители выпускают полные ремкомплекты, включающие все необходимые деталиПочему рекомендуется менять все детали привода, включая шестерёнки:

• в течение продолжительного периода, пока цепь растягивалась, зубья звёздочек тоже успели износиться;
• по этой же причине истёрлись накладки успокоителя и натяжителя;
• операция по ремонту очень трудоёмкая, повторять её из-за каждого износившегося элемента привода нецелесообразно.

Зубья изношенных звёздочек буквально зализаны и позволяют цепи проскакивать

Инструмент и условия ведения работ

Из специальных приспособлений вам понадобится накидной ключ размером 36 мм для откручивания гайки (храповика), удерживающей шкив коленчатого вала. Поскольку храповик расположен в углублении, захватить его рожковым ключом гораздо труднее.Специальным ключом с длинной ручкой легко сорвать гайку храповика при откручиванииОстальной набор инструментов выглядит так:

• комплект рожковых ключей и головок с трещоткой и воротком;
• плоские отвёртки — обычная и усиленная;
• монтажная лопатка;
• пассатижи;
• молоток;
• ветошь, перчатки защитные.

Замена цепного привода ГРМ выполняется с помощью обычного гаражного инструментаУдобнее всего выполнять замену цепи ГРМ на смотровой канаве в условиях гаража. В крайнем случае подойдёт открытая площадка, но тогда для разборки узла вам придётся ложиться на землю под машину.

Предварительная разборка

Цель подготовительного этапа — обеспечить удобный доступ к передней крышке силового агрегата и приводу ГРМ. Что необходимо сделать:

Установите авто на смотровую яму и включите ручной тормоз. Для удобства разборки дайте двигателю остыть до температуры 40—50 °С.

Спуститесь в канаву и демонтируйте защиту поддона картера. Сразу же открутите 3 передних болта, соединяющих поддон с торцевой крышкой, ослабьте гайку на нижнем креплении генератора.Для ослабления ремня нужно открутить нижнее крепление генератора

Откройте капот и снимите короб воздушного фильтра, закреплённый на карбюраторе.Корпус воздушного фильтра перекрывает доступ к гайкам крепления клапанной крышки

Отсоедините трубки, проходящие над клапанной крышкой. Отключите трос привода пускового устройства (в простонародье — подсоса) и тяги акселератора.Тяга от педали газа закреплена на крышке клапанов, поэтому её нужно демонтировать

Демонтируйте крышку клапанов, вывернув болты крепления под ключ 10 мм.Крышка клапанов снимается после откручивания 8 гаек М6

Отключите разъем электрического вентилятора охлаждения.

Ослабьте и выкрутите 3 болта, прижимающие электровентилятор к основному радиатору, вытащите агрегат из проёма.Вентилятор охлаждения крепится к радиатору тремя болтами на 10

Накидным ключом отверните гайку на крепёжной скобе генератора. С помощью монтировки подвиньте корпус к двигателю, ослабьте и снимите приводной ремень.Для ослабления ремня корпус генератора подается в сторону блока цилиндров

На данном этапе рекомендуется максимально очистить переднюю часть мотора от грязи и масляного налёта. Когда вы снимете крышку привода ГРМ, откроется небольшой проём в масляном картере, куда могут попасть посторонние частицы.Разборка инжекторной «шестёрки» производится аналогично, только вместе с корпусом воздушного фильтра нужно демонтировать гофрированную трубу, ведущую к дросселю, патрубки вентиляции картера и адсорбера.

Видео: снятие электровентилятора и радиатора ВАЗ 2106

Снятие и установка новой цепи

Если вы впервые разбираете цепной привод распределительного вала, строго придерживайтесь последовательности ведения работ:

Открутите гайку храповика ключом 36 мм. Для ослабления зафиксируйте шкив любым удобным способом — монтажной лопаткой, мощной отвёрткой либо трубным ключом.Гайку храповика удобнее откручивать из смотровой канавы

Снимите шкив с коленвала, поддевая с разных сторон плоской отвёрткой.Плотно сидящий шкив легко соскакивает, если поддеть край монтировкой

Отверните 9 болтов крепления передней крышки, пользуясь ключом 10 мм. С помощью отвёртки отделите её от посадочного фланца и уберите в сторону.Передняя крышка держится на шести болтах и трёх гайках под ключ 10 мм

Отогните края стопорных шайб на болтах крепления двух больших звёздочек. Ухватившись ключом за лыски на конце коленчатого вала и удерживая механизм от вращения, ослабьте эти болты другим ключом 17 мм.Стопорные пластины на болтах шестерёнок разгибаются с помощью отвёртки и молотка

Совместите метку на верхней шестерёнке с выступом на постели распредвала.Перед снятием всех звёздочек нужно выставить механизм по меткам

Демонтируйте успокоитель и плунжер натяжителя, выкрутив по 2 крепёжных винта под ключ 10 мм.Успокоитель прикручен двумя болтами М6, чьи головки находятся снаружи ГБЦ

Окончательно выкрутите болты и снимите обе звёздочки, аккуратно опустив цепь вниз.Когда все метки выставлены и цепь ослаблена, можно окончательно вывернуть болты и снять шестерни

Выверните ограничитель, снимите цепь и малую нижнюю шестерню, не потеряв шпонки. Открутите башмак натяжителя.Если метки правильно совмещены, то шпонка звёздочки окажется сверху и не потеряется

В процессе разборки вы можете столкнуться с ситуацией, когда растянутая сверх нормы цепь разрушила или оборвала успокоитель, а обломки упали в картер. В идеале их нужно извлечь, демонтировав поддон. Но поскольку масляный насос оборудован сеткой, а в картере всегда скапливаются отходы, проблема не критична. Вероятность, что остатки детали помешают забору масла, почти нулевая.https://www.youtube.com/watch?v=7FHVpGmOuNcПри замене цепи на отцовской «шестёрке» меня угораздило уронить в картер отвалившийся кусок пластикового успокоителя. Попытки извлечения сквозь узкий проём оказались неудачными, обломок остался в поддоне. Результат: после ремонта отец проехал более 20 тыс. км и сменил масло, пластик находится в картере по сей день.Установка новых запчастей и сборка выполняется в следующем порядке:

Вычистите прилегающие поверхности крышки и блока цилиндров, прикрыв картер ветошью.

Опустите новую цепь в проём головки цилиндров и зафиксируйте монтировкой, чтобы она не упала.Чтобы цепь не падала в проём, зафиксируйте её любым инструментом

Поскольку перед снятием цепи вы совместили все метки, шпоночное углубление на коленчатом валу должно стоять напротив метки на стенке блока. Аккуратно насадите малую звёздочку и наденьте цепь.Проверьте положение меток перед установкой цепного привода

Поставьте новый успокоитель, штырь ограничителя и башмак натяжителя. Закрепите болтами промежуточную и верхнюю шестерню, накинув цепь.

Установите плунжер и с помощью пружинного механизма натяните цепной привод. Проверьте положение всех меток.При откручивании наружного болта срабатывает плунжерный механизм, натягивающий цепь

Нанесите на фланец блока цилиндров герметик и прикрутите крышку с прокладкой.

Дальнейшая сборка ведётся в обратном порядке. После крепления шкива рекомендуется повторно убедиться в правильности положения меток. Риска на бортике шкива должна стоять напротив длинной полосы на передней крышке.

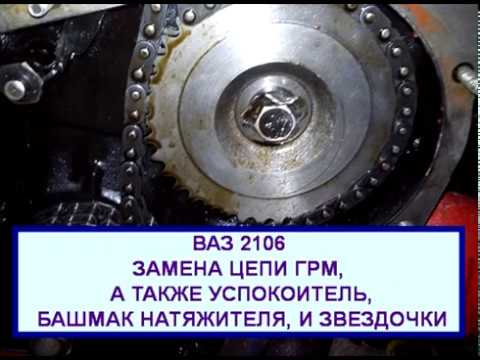

Видео: как правильно менять цепь на ВАЗ 2101—07

Можно ли укорачивать растянутую цепь

Теоретически подобная операция вполне возможна — достаточно выбить шплинт одного или нескольких звеньев и заново соединить цепь. Почему подобный ремонт очень редко практикуется:

Сложно оценить степень удлинения элемента и количество убираемых звеньев.

Существует высокая вероятность, что после операции метки перестанут совмещаться на 5—10 мм.

Изношенная цепь однозначно продолжит растягиваться и вскоре опять начнёт тарахтеть.

Истёртые зубья шестерён позволят звеньям легко перескакивать, когда цепь снова вытянется.

Не последнюю роль играет экономическая целесообразность. Комплект запчастей не настолько дорог, чтобы тратить время и силы на попытки отремонтировать деталь путём укорачивания.Замена цепного привода ГРМ займёт у опытного мастера приблизительно 2–3 часа. Рядовому автолюбителю потребуется вдвое больше времени без учёта непредвиденных поломок. Выделите на ремонт часть выходного дня и сделайте работу без спешки. Не забудьте перед запуском мотора сопоставить метки и убедиться в правильности сборки механизма.

Цепь ГРМ ВАЗ 2106: характеристики и замена

В этой статье мы поговорим про цепь ГРМ ВАЗ 2106, рассмотрим ее вдоль и поперек. Основной упор постараемся сделать на ее характеристиках и способе замены. Начать стоит с общих сведений о таком незаменимом узле автомобильного двигателя.

Цепь ГРМ ВАЗ 2106: характеристики

Как вы знаете, на шестерки устанавливались различные модификации двигателей. У них основное отличие – это рабочий объем, следовательно, будут различия и в мелочах. В частности, цепи газораспределительного механизма имеют различную длину и количество зубьев. Посмотрите таблицу:

Двигатель
Число звеньев цепи ГРМ
Длина цепи

ВАЗ 2101, 05, 011
114
—

ВАЗ 2103-2106
116
495,4..495,8 мм

При покупке новой цепи обязательно удостоверьтесь в том, что она подходит для конкретно вашего двигателя. Возьмите новую цепь ГРМ и посмотрите на ее крайние звенья. Если они одинаково расположены, то цепь имеет 116 звеньев, если по-разному, то 114. Как видите, считать каждое звено и проводить замер длины новой цепи нет смысла. Для пояснения взгляните на фото:114 и 116 звеньев: отличияОбратите внимание, что при эксплуатации автомобиля происходит увеличение длины цепи. Особенно это заметно, когда она прослужила более 100 тыс. км. По сути, это не растяжение, а появление люфтов в сочленениях звеньев – шарниры разрушаются и общая длина цепи ГРМ ВАЗ 2106 увеличивается. Нужно отметить, что при увеличении длины до 499,5 мм, нужно заменять цепь. Это максимальный размер, дальше она может просто порваться.Проверка на «новизну»Допустим, у вас есть несколько цепей, причем вы точно уверены, что одна новая, а остальные уже были в употреблении. Но не знаете, какая именно новая.

Что делать? Возьмите ее плашмя, как показано на рисунке. Провисание новой не должно быть более 10 мм. Если же она была в употреблении, то эта характеристика будет вдвое больше.

В том же случае, если необходимо оценить состояние цепи без снятия, необходимо:

Совместить метку на звездочке распределительного вала с выступом на пастели.

Метку на шкиве коленчатого вала совместить с риской на крышке.

Если не удается совместить все эти метки – например, первый пункт выполнили, а метка на шкиве коленвала находится миллиметрах в 10 от риски, либо больше, то цепь пришла в негодность и требуется ее замена. И, конечно же, при появлении повреждений – трещин, сколов, на цепи ГРМ, обязательно проводится ее полная замена.

Что произойдет, если длина цепи увеличится?

Настроить холостой ход двигателя ВАЗ 2106 не получится, работа его окажется неровной и неустойчивой. Можно сотню раз перепроверить все узлы, включая системы питания и зажигания, выставить зазоры в клапанах, измерить компрессию, неполадки устранить не получится.Обратите внимание на то, что в цепи ГРМ все звенья имеют различный износ, следовательно, постоянно меняются фазы газораспределения.Также появляется шум со стороны цепи, так как звенья ее проваливаются в звездочку. Также не исключена поломка успокоителя, ограничительного пальца или уголка башмака. Но самое страшное – это перескакивание цепи ГРМ на несколько зубьев. Как правило, от 1 до 5.Даже если она проскочит на пару зубьев, то самый благоприятный исход – это остановка двигателя. А самый печальный – загибание клапанов. По этой причине и нужно следить за состоянием цепи ГРМ ВАЗ 2106, своевременно производить ее замену и натяжение.

Замена цепи ГРМ на ВАЗ 2106

Последовательность действий выглядит следующим образом:

Снимаете корпус воздушного фильтра, ветошью закрываете карбюратор, чтобы в него не попало ничего лишнего. На этом же этапе можно слить масло из двигателя.

Отсоединяете тросик подсоса и центральный провод с трамблера.

Отсоединяете трубки и уводите их в сторону, чтобы не мешали.

Демонтируете кожух вентилятора.

Если крыльчатка находится на помпе, то выкручиваете болты ее крепления и снимаете вместе с ремнем привода генератора и шкивом.

Снимаете защиту картера.

Очищаете всю переднюю часть мотора от грязи, промываете растворителем или бензином.

Устанавливаете под задние колеса упоры, включаете максимальную передачу (четвертую или пятую), вытягиваете ручник.

Чтобы ослабить гайку на храповике, необходимо нанести по ней резкий удар молотком.

Демонтируете крышку с головки блока, выкрутив все гайки ее крепления.

Отгибаете шайбу, которая находится под болтом звездочки распределительного вала. Резко ударив по нему молотком, ослабляете затяжку.

Снимаете автомобиль со скорости.

Проворачиваете шкив коленчатого вала до тех пор, покуда не сместится метка на его шкиве с риской на передней крышке. Вместе с этим должны совместиться метка на звездочке распревала и отлив на пастели.

Отверните гайку на храповике и снимите шкив.

Выкрутите гайки и болты, которыми произведено крепление передней крышки двигателя. Всего 9 точек крепления. Снимите крышку.

Отогните стопорную пластину и выкрутите болт со звездочки привода вспомогательных механизмов.

Ослабляете гайку на натяжителе цепи ГРМ ВАЗ 2106. Монтажной лопаткой отжимаете натяжитель и фиксируете его, затянув гайку.

Выкручиваете болт на распределительном валу.

Выкручиваете возле маленькой звездочки коленчатого вала ограничительный палец.

Отпускаете цепь и снимаете эту звездочку с коленчатого вала.

Стараясь не провернуть, снимаете звездочку привода вспомогательных механизмов и цепь ГРМ 2106.

На этом снятие можно считать завершенным, теперь нужно установить новую. Но обязательно перед началом всех работ обильно смажьте цепь свежим моторным маслом.Метки на распределительном валу ВАЗ 2106Даже больше скажу – желательно проводить замену цепи ГРМ тогда же, когда и меняете масло в двигателе ВАЗ 2106. В целом же последовательность строго обратная:

Наживляете все болты, которыми крепятся звездочки. Проворачиваете коленчатый вал на два оборота, чтобы проверить, совмещаются ли метки на звездочках коленчатого и распределительного валов. Если все верно установлено, то все метки должны совпасть (на звездочке коленвала напротив отлива в блоке, а на звездочке распределительного напротив отлива крышки подшипников).

Все болты затягиваются только динамометрическим ключом. Момент затяжки должен быть в интервале 41,2-51 Н*м.

Производите натяжку цепи.

Протираете все посадочные места и устанавливаете прокладки (новые).

Устанавливаете привод генератора и крыльчатку.

Проверяете угол опережения зажигания. Если нужно, производите его регулировку.

Замена натяжителя и успокоителя цепи ГРМ 2106

Во время эксплуатации автомобиля изнашивается не только цепь, но и работающие с ней механизмы. Менять их следует вместе с самой цепью, чтобы не выполнять одну и ту же работу несколько раз. Процедура состоит из:

Ослабления и выкручивания двух болтов крепления корпуса успокоителя цепи ГРМ 2106.

Выкручиваете обе гайки крепления натяжителя.

Отворачиваете крепеж башмака, вытаскиваете его (причем вместе с самим башмаком).

Первым устанавливаете успокоитель.

На новом натяжителе ослабляете колпачковую гайку. Вдавливаете до конца шток и затягиваете эту гайку. Тем самым шток фиксируется и натяжитель без проблем ставится на свое место.

Выбиваете сальник, при помощи подходящей оправки ставите вместо него новый.

Натяжение цепи ГРМ ВАЗ 2106

В этой процедуре также стоит придерживаться определенной последовательности:

Отворачиваете колпачковую гайку и снимате ее. Шток натяжителя ГРМ при этом выдвигается и цепь натягивается посредством башмака.

Проворачиваете коленчатый вал на один-полтора оборота. При этом пружина на башмаке должна сама отрегулировать силу натяжения. Обратите внимание, что провернуть коленвал можно тремя способами: ключом храповика, кривым стартером, либо же если поддомкратить одно заднее колесо и включить максимальную передачу. Конечно, удобнее всего делать это ключом храповика, так как следующий шаг самому будет проблематично выполнить.

Нащупайте шток натяжителя и проворачивайте коленчатый вал. Остановитесь в тот момент, когда шток уйдет на максимальную глубину в корпус.

Поставьте на место колпачковую гайку и затяните ее.

Стоит сказать несколько слов о правильной замене цепи ГРМ ВАЗ 2106 и аналогичных моделях (2101-2107). Не стоит поддаваться на провокации и слушать «знатоков», которые советуют цепь рассоединить и протянуть, привязав проволокой к старой.Этот способ имеет шанс на существование лишь в одном случае – если поломка настигла вас в дороге, вдали от населенных пунктов, и вам нужно кровь из носу проехать сто, пятьсот, тысячу километров, чтобы после этого провести качественный и правильный ремонт.Но если же вы располагаете всеми инструментами и возможностями, то не стоит делать ремонт сразу же некачественно, абы как. На этом, пожалуй, можно и закончить небольшой экскурс в теорию двигателей, а конкретно – в конструкцию цепного привода ГРМ на автомобиле ВАЗ 2106.Как вы смогли понять, все работы без труда можно выполнить своими руками и довольно быстро.

Замена цепи ГРМ на ВАЗ 2106 своими руками — видео

Износ цепи газораспределительного механизма на автомобиле ВАЗ 2106 – это очень серьезная проблема, которая требует неотложной замены данного элемента. Конечно, цепь ГРМ имеет весьма солидный срок эксплуатации, но когда приходит все же время произвести замену, для многих автомобилистов это кажется сложной для самостоятельного устранения проблемой. На самом деле это не так. Это достаточно простая процедура, которую мы и опишем в рамках данной статьи.Как инструменты нужны, что заменить цепь ГРМ на «шестерке»?Чтобы с заменой цепи ГРМ не возникало проблем, вам необходимо заранее позаботиться о всех необходимых инструментах:1. Фиксатор шкивов универсальный.2. Гаечный ключ на тридцать шесть.3. Баллонный ключ.Отметим, что хотя всю процедуру можно произвести самостоятельно, помощник лишним не будет.Напомним, что в предыдущей статье мы рассматривали как произвести замену порогов на ВАЗ 2106 своими руками в гаражных условиях. Процедура довольно простая и выполнять её нужно вовремя, чтобы очаги ржавчины не перебросились на кузов автомобиля.Замена цепи ГРМ на ВАЗ 2106 своими рукамиВ процессе замены цепи ГРМ на «шестерке», вам предстоит произвести частичную разборку мотора транспортного средства. Чтобы работать было проще, опытные специалисты рекомендуют полностью снять крышку капота.

После снятия капота и снятия цепи, вам необходимо выставить метки. Сделать это нужно так, чтобы шпонка коленвала расположилась строго напротив отлива, который относится к блоку цилиндров.

Если этого не сделать, то после установки новой цепи вам придется долго и мучительно заниматься ее регулировкой.Теперь вам нужно демонтировать радиатор охлаждения двигателя, а также снять ремень с направляющих, расположенных на валах. После этого, вы должны перевести рычаг коробки передач в положение первой скорости и нажать на педаль тормоза. В это время, ваш помощник должен демонтировать гайку, которая расположена на шкиве.

Сделать это можно при помощи подготовленного баллонного ключа. В итоге, благодаря этой манипуляции, вы должны снять шкив с коленвала.

После этого, нужно демонтировать клапанную крышку. Чтобы этого добиться вы должны провести ряд подготовительных манипуляций, среди которых вытяжка тросика подсоса карбюратора, демонтаж тяги педали акселератора, а также снятие воздушного фильтра. После этого, необходимо отвинтить все имеющиеся гайки на крышке клапанов и снять ее. После этого нужно демонтировать переднюю крышку ДВС. Для этого, вам потребуется открутить все крепежные элементы, которые ее удерживают. Обязательно не забудьте от трех фиксирующих болтах, которые расположены в месте соединения крышки и поддона картера. Иногда крышка идет очень туго, а этих случаях можно ее немного поддеть плоской отверткой.

Чтобы демонтировать цепь ГРМ, вам следует предварительно отпустить натяжитель, который ослабит силу ее натяжения. После этого вы должны отогнуть стопорные шайбы, а также открутить крепежные болты, которые относятся к звездочкам цепи ГРМ.

Далее вам следует вытащить две шестеренки. Финальный штрихом высвобождения цепи ГРМ, является откручивание и демонтаж ограничительного пальца. Как только вы сделаете все описанное выше, можете демонтировать цепь ГРМ на своем автомобиле ВАЗ шестой серии.Во время замены цепи ГРМ, опытные специалисты рекомендуют сразу провести визуальный осмотр башмака, и в случае обнаружения сильного износа, сразу его заменить.Видео. Установка цепи ГРМ на ВАЗ 2106 своими руками

После этого, вам стоит полностью открутить натяжитель и установить новую цепь ГРМ. Вы должны обязательно проверить исправность натяжителя.

Для этого вам следует нажать на сток, так, чтобы он углубился во внутрь. После этого, вы должны плотно затянуть гайку, в результате чего шток должен быть вытолкнут наружу при помощи пружины. Если этого не случилось, значит, натяжитель неисправен и требуется его замена.Следующим шагом должна идти замена устройства, которое называется успокоителем. Чтобы это сделать, вам следует открутить два винта, которые крепят его ГБЦ. Сделать это можно при помощи обычной отвертки. Если успокоитель не заменить, то он может разорваться, его компоненты упадут в ДВС, что может привести к весьма серьезной поломке и, как следствие, к дорогостоящему ремонту.Отметим, что при покупке цепи, вы должны обращать внимание на модель ДВС, которая установлена в вашем автомобиле ВАЗ 2106. Все дело в том, что разные модели этой системы требуют цепи различной длины.Особенности сборки «шестерки», после того, как произведена замена цепи ГРМ

Сборка производится в обратном порядке и в ней есть только одна особенность. Она заключается в том, что передняя крышка устанавливается в поддон картера ДВС и лишь прихватывается болтами, чтобы определить, насколько точно она стала. Следующим шагом, вы должны прокрутить двигатель. Если все прошло без внештатных ситуаций, то можете окончательно закреплять крышку.

В каких случаях необходимо производить смену цепи ГРМ на «шестерке»?Несмотря на то, что в целом ВАЗ2106 нельзя назвать очень надежным автомобилем, к цепи ГРМ это точно не относится. Она должна меняться каждые сто-двести тысяч километров. Такой большой разброс объясняется очень разной скоростью износа при разных стилях вождения, но общее правило таково: чем агрессивней езда, тем чаще нужно менять цепь ГРМ. Также, очень важно для продления срока эксплуатации цепи ГРМ, постоянно следить за уровнем масла. Если он не будет опускаться ниже отметки минимума, цепь прослужит на много дольше.

Ваз 2106 замена цепи грм без снятия передней крышки

ГлавнаяВаз 2110Ваз 2106 замена цепи грм без снятия передней крышкиЦепь ГРМ является одним из вариантов привода механизма газораспределения. Данное решение позволяет намного дольше эксплуатировать ДВС без серьезных вмешательств в устройство привода и является более надежным по сравнению с ремнем ГРМ. При этом замена цепи также является необходимой операцией в том случае, когда наступает момент ее значительного износа. Другими словами, цепь ГРМ имеет определенный ресурс, по окончании которого элемент нужно менять.

В процессе эксплуатации двигателя с цепью ГРМ автовладельцы и мастера осуществляют подтягивание изношенной цепи различными способами.

Достаточно распространенными решениями считается увеличение длины на рабочей части натяжителя цепи, что достигается при помощи стальной трубки подходящего диаметра. Некоторые наваривают на так называемый «башмак» скобы и т.п.При этом следует помнить, что если цепь ГРМ растянулась, тогда высока вероятность  неполного совпадения фаз газораспределения. Подобный дефект существенно влияет на работу всего ДВС, двигатель может работать шумно, с перебоями, не выдавать полную мощность, перерасходовать топливо, плохо заводиться и т.д. Изношенная цепь также значительно сокращает срок службы «башмака», быстро выводит из строя успокоитель цепи. В ряде случае также возможен обрыв цепи ГРМ, что приводит к серьезным последствиям для двигателя.  Далее мы рассмотрим, как поменять самому цепь ГРМ, что нужно для того, чтобы поменять цепь ГРМ и сколько это стоит.

Как производится замена цепи ГРМ

Начнем с того, что замена цепи ГРМ является стандартной процедурой. При этом особенности замены цепи на той или иной модели автомобиля могут отличаться. В качестве простого примера мы рассмотрим, как поменять цепь на отечественном ВАЗ 2106 для лучшего понимания особенностей данного процесса. Прежде всего, хотелось бы отметить, что правильная замена цепи предполагает снятие передней крышки двигателя. Однако многие мастера с учетом определенной трудоемкости данной операции предпочитают расклепывать звенья цепи ГРМ на весу. Рекомендуем также прочитать статью о том, что такое цепь ГРМ. Из этой статьи вы узнаете об особенностях реализации данного типа привода, а также о преимуществах и недостатках подобного решения по сравнению с ремнем.

Обращаем ваше внимание на то, что такой способ замены применять без крайней необходимости не рекомендуется. В общих чертах, звенья старой цепи расклепываются, затем производится временное соединение с новой цепью, после чего производится поворот таким образом, чтобы новая цепь стала по всем звездочкам.

Далее цепь вытягивают до того момента, пока не произойдет «стыковка» с расклепанным ранее звеном старой цепи, после чего также расклепывается звено новой цепи. К минусам такого способа следует отнести то, что общая надежность подобного соединения ставится под сомнение, происходит сокращение ресурса новой цепи и т.п.

• Для того чтобы выполнить замену правильно, понадобиться снять переднюю крышку ДВС, а также шкив коленвала. Перед началом работ также рекомендуется снятие клеммы с АКБ, параллельно снимается корпус воздушного фильтра, клапанная крышка.
• Затем двигатель необходимо выставить по меткам. Верхняя метка расположена на звездочке распредвала изнутри, также имеется прилив к центру корпуса распредвала. Нижняя метка представляет собой полоску на шкиве коленвала, продублирована с конца шкива риской-приливом. Указанная метка должна быть совмещена с меткой, которая выполнена на передней крышке ДВС. Чтобы было удобнее, смотреть на совмещение меток лучше с той стороны, где находится трамблер.
• Далее понадобиться снять храповик, удерживающий шкив коленчатого вала. Для решения задачи на брызговик с левой стороны кладется деревянная рейка или маленький брусок, что позволит избежать ударов по лонжерону. Затем на храповик коленвала накидывается ключ, которым прокручивается ДВС. Указанный ключ представляет собой ключ с плоским шестигранником, имеет длинную ручку.  Данный ключ ставится в такое положение, чтобы он мог иметь пространство для перемещения и последующего удара по деревянному бруску.
• Теперь можно снять высоковольтный провод с катушки зажигания и перевести КПП в «нейтраль». Затем двигатель прокручивается стартером, накинутый ключ в этот момент бьется по деревянному бруску на лонжероне. Обычно храповик удается отпустить после 2-3 прокручиваний. Добавим, что если специального ключа нет, тогда подойдет вороток с головкой и коротким плечом. При этом нужно учесть, что головку с торца нужно придерживать при помощи дополнительного инструмента, так как плотности посадки может быть недостаточно. Иногда для решения задачи подходит и накидной ключ, который имеет небольшой переходной угол.
• Далее шкив коленвала можно снять, отпустить болты передней крышки силового агрегата и затем снять саму крышку. Далее отпускаются болты крепления натяжителя цепи, после чего натяжитель снимается. После снятия необходимо оценить состояние «башмака» натяжителя, осмотреть элемент, поверить его выработку.
• Еще понадобится произвести отгибание стопорной шайбы болта верхней звездочки, после чего откручивается сам болт, далее шкив снимается. Аналогичную процедуру проводят и со шкивом вспомогательного вала, который также снимается. Для работы подойдет ключ на 10, которым снимается ограничитель цепи. Завершающим этапом становится снятие самой цепи ГРМ.

Стоит обратить внимание на то, что важным моментом является проверка самих звездочек. Чтобы это сделать, нужно взять новую цепь и надеть ее на звездочку, после чего цепь снизу обхватить рукой, обжимая вокруг шкива. Если цепь при посадке не имеет сильного люфта, тогда звездочка пригодна для дальнейшей эксплуатации.Также подобным способом можно сравнить степень люфтов при накидывании новой и старой цепи. В том случае, если люфт одинаковый, тогда следует задуматься о замене шкивов на новые.

Добавим, что замена звездочек является рекомендуемой процедурой при замене цепи ГРМ независимо от их состояния.

Если автолюбитель задумывается о том, сколько стоит поменять цепь ГРМ, тогда этот нюанс также стоит учитывать в списке дополнительных расходов.

Установка новой цепи механизма газораспределения

• В процессе обратной сборки новую цепь пропускают через звездочку коленвала, внутрь цепи вставляется шкив, после чего происходит наживление крепежного болта. Также устанавливается звезда распредвала, натяжитель и ограничитель. Завершением считается затяжка болта крепления шкива, отгиб края фиксирующей шайбы на болте звездочки. Затем новая цепь ГРМ натягивается. Отметим, что все описанные выше действия проводятся с учетом того, что  двигатель не прокручивался, то есть метки выставлены.
• Теперь можно ставить на посадочное место шкив коленвала, установить переднюю крышку, после чего производится затяжка храповика. Шкив коленчатого вала точно ставится при помощи ориентации на шпонку. Чтобы затянуть храповик можно ударять по ключу. Еще одним способом является снятие защитного кожуха маховика, затем производится фиксация маховика при помощи отвертки или металлического стержня. Затем храповик можно затянуть.

Что касается болта крепления шкива распредвала, перед его окончательной затяжкой сначала проверяется совпадение всех меток. Для проверки коленвал прокручивается на пару оборотов. В том случае, если метки не совпали, тогда звезду распредвала снимают, после чего цепь ГРМ переставляется вперед или назад на одно или два звена, что зависит от степени расхождения при попытке совместить метки.

• Далее шкив снова устанавливается на распредвал для повторного контроля меток. Когда метки совпали, болт крепления звезды распредвала затягивается окончательно, после чего фиксируется при помощи того, что стопорная шайба отгибается. По окончании всех работ следует еще раз проверить все метки, после чего клапанная крышка устанавливается на свое место.

Подведем итоги

С учетом вышесказанного можно сделать вывод о том, что замена цепи ГРМ является ответственной процедурой. При этом ответом на вопрос, где поменять цепь ГРМ, может быть как поездка в специализированный автосервис, так и выполнение всех действий у себя в гараже.Также следует учитывать, что при обратной сборке крайне важно контролировать совпадение заводских меток. Игнорирование данного правила часто приводит к тому, что достаточно частой ситуацией является такая, когда после того, как владелец поменял цепь ГРМ, не заводится автомобиль или двигатель работает с явными перебоями. В таком случае обычно необходима повторная разборка с последующим правильным выставлением меток.Напоследок отметим, что цена замены ремня ГРМ по сравнению с заменой цепи ГРМ несколько отличается.

Поменять цепь ГРМ в сервисе по стоимости получается дороже на 40-60% и более сравнительно с аналогичной заменой ременного привода на различных моделях.

Если же производить замену своими руками, тогда нужно быть готовым к тому, что может потребоваться необходимость установить новую цепь, звездочки, натяжитель и успокоитель.

Замена цепи газораспределительного механизма (ГРМ), успокоителя, башмака натяжителя цепи, звездочки на автомобилях ВАЗ 2106

Замена цепи ГРМ на ВАЗ 2106, а также успокоитель, башмак натяжителя, и звездочкиУстановка новой цепи ГРМ ВАЗ 2106, равно как и его замена на ВАЗ 2110 – процедура, требующая немалых усилий и определенных навыков. В этой статье будет дана пошаговая инструкция выполнения этой процедуры, описан алгоритм замены башмака натяжителя, ремня генератора, успокоителя и звездочек без посторонней помощи.

Необходимые инструменты:

ключи из стандартного набора;

универсальный фиксатор шкивов;

специальный ключ на «36»;

пустая чистая емкость для слива антифриза.

Замена цепи ГРМ на ВАЗ 2106 а также успокоитель, башмак натяжителя, и звездочкиЗамена цепи ГРМ на ВАЗ 2106 а также успокоитель, башмак натяжителя, и звездочки

Замена цепи ГРМ на ВАЗ 2106

Демонтировать корпус воздушного фильтра с карбюратора.

Как заменить цепь ГРМ на ВАЗ 2106 своими руками

Выкрутить ключом на «10» 3 гайки, ключом на «8» 4 гайки. Все действия нужно выполнять осторожно, чтоб ничего не упало на карбюратор. Если этим пренебречь, понадобится снятие этого узла, возможно, впускного коллектора.

Самостоятельная замена цепи ГРМ на ВАЗ 2106 своими руками

Достать крышку трамблера, вынуть трубку, использующуюся для подачи топлива.

Ключом на «10» снять 8 гаек, прикрепляющих клапанную крышку, достать шайбы с пластинами.

Отсоединить трос подсоса и привод дроссельной заслонки.

Самостоятельная замена цепи ГРМ на ВАЗ 2106 своими руками

Снять клапанную крышку с прокладкой (в идеале ее лучше заменить).

Меняем цепь ГРМ на ВАЗ 2106

Демонтировать защиту снизу, слить антифриз в емкость, которая была подготовлена вначале.

Используя ключ на «19», ослабить гайку крепления генератора.

Замена цепи ГРМ на ВАЗ 2106 а также успокоитель, башмак натяжителя, и звездочки

Ослабить хомут нижнего патрубка водяной помпы, достать его.

Как заменить цепь ГРМ на ВАЗ 2106, успокоитель, башмак натяжителя, и звездочки своими силамиКак заменить цепь ГРМ на ВАЗ 2106, успокоитель, башмак натяжителя, и звездочки своими силами

Отключить питание вентилятора, а также питание термодатчика на радиаторе.

Демонтировать радиатор с патрубками и термостатом.

Отпустить гайку натяжителя цепи генератора. С помощью монтировки сдвинуть его вперед.

Замена цепи ГРМ на ВАЗ 2106 своими руками

Отсоединить ремень генератора ВАЗ 2106.

Ключом на «36» проворачивать коленчатый вал за шкив до момента совпадения меток крышки и шкива, звездочки и литья в ложе распределительного вала.

Цепь ГРМ ВАЗ 2106

Также ознакомьтесь

Цепь ГРМ ВАЗ 2106

Открутить гайку на «36», прикрепляющую шкив коленвала. Специальным ключом застопорить шкив, открутить его. Если спецключа нет, нужно включить пятую передачу, выжать педаль тормоза, открутить ее с помощью ключа.

Замена цепи ГРМ на ВАЗ 2106, а также успокоитель, башмак натяжителя, и звездочки

Снять шкив. Открутить 6 болтов и 3 гайки ключом на «10», потом еще 3 болта крышки привода распредвала, убрать крышку.

Меняем цепь ГРМ на ВАЗ 2106 успокоитель, башмак натяжителя, и звездочки своими руками

Открутить 2 гайки, крепящие натяжитель цепи, снять его.

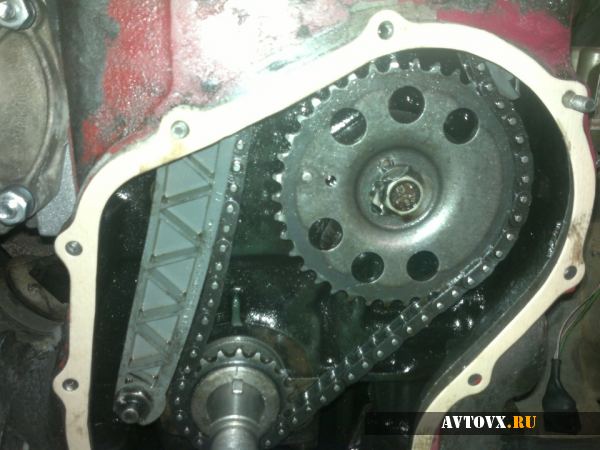

Меняем цепь ГРМ на ВАЗ 2106 успокоитель, башмак натяжителя, и звездочки своими рукамиНа фотографиях показан автоматический натяжитель.

Ослабить болт, которым крепится звездочка распредвала, после чего можно ее снимать. Положение для центровки стоит запомнить, а лучше пометить.

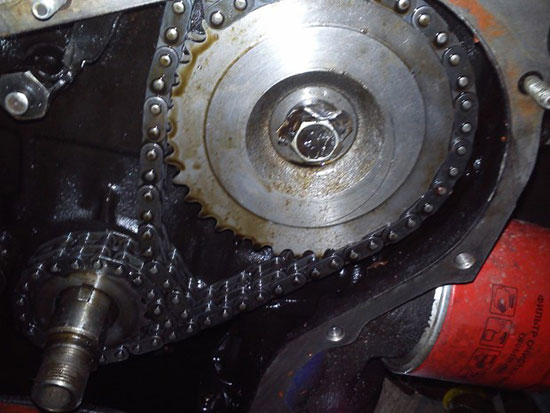

На фотографии можно увидеть итог.Как заменить цепь ГРМ на ВАЗ 2106 своими руками

• Предохранитель, позволяющий избежать перескакивания цепи.
• Крепление башмака натяжителя цепи газораспределительного механизма.
• Звездочка коленвала.

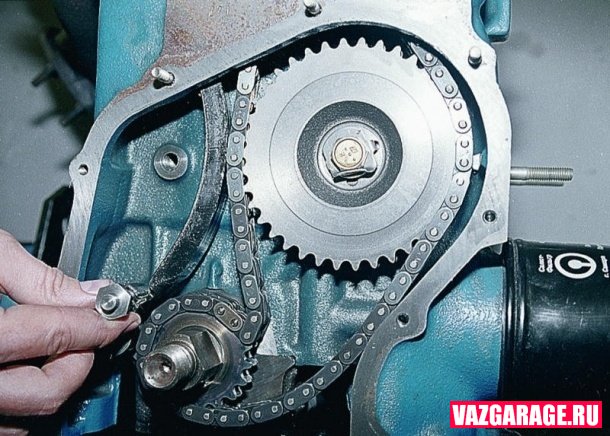

Ключом на «10» отсоединить предохранитель, крепление натяжителя, а также болт, которым крепится звездочка привода вспомогательных агрегатов.

Замена цепи ГРМ на ВАЗ 2106 в домашних условиях

Снять звездочки и старую цепь ГРМ. Должны совпасть шпонка коленвала и литье на блоке цилиндров.

Замена цепи ГРМ на ВАЗ 2106 в домашних условиях

Установить на привод новые звездочки, коленчатый вал и вспомогательные агрегаты. Поставить на место тщательно смазанную новую цепь.

Замена цепи ГРМ на ВАЗ 2106 в домашних условиях

Чтоб цепь не упала вниз, нужно подложить под нее какой-нибудь инструмент.
Меняем цепь ГРМ ВАЗ 2106 в домашних условиях

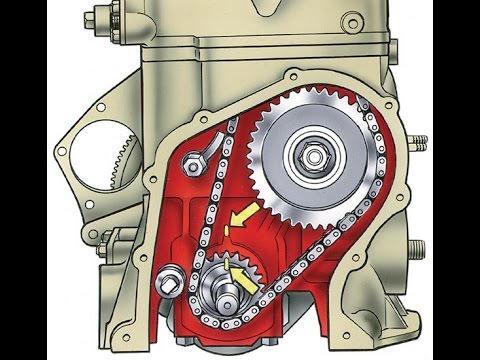

Звездочка устанавливается в цепь так, чтоб нисходящая ветвь цепи оказалась натянутой, а все ее метки совпадали. Далее нужно повернуть распредвал справа налево и вернуться обратно за коленвал. Благодаря этим действиям натягивается цепь, и можно проверить правильность установки меток. Если метки не совпадают, нужно перекинуть цепь на зуб, а затем повторить процедуру.

Вернуть на место натяжитель, активировать его. Затянуть все крепежные болты, закрепить их. Провернуть на 2 оборота коленвал, убедиться, что метки совпадают, а клапаны и поршни не сталкиваются.

Смазать герметиком прокладку крышки коленчатого вала, установить ее на место.

Поставить шкив, удостовериться, что совпадают метки, затянуть его.

Открутить гайку трамблера на «13», достать сам трамблер, повернуть бегунок к контакту 4-го цилиндра.

Вернуть на место трамблер.

В качестве завершения процедуры по установке новой цепи газораспределительного механизма ВАЗ 2106 обязательно выставить зажигание.Выполнить сборку в обратном порядке, залить антифриз.На этом можно считать замену цепи ГРМ на ВАЗ 2106 завершенной.

Как Заменить Цепь Грм На Ваз 2106

Подмена цепи гХороший денек дорогие читатели. Сейчас я желаю представить для вас статью по подмене цепи г.р.м. автомобиля ВАЗ 2106. В этой статье я вполне обрисую процесс подмены моторной цепи. Также уделим внимание таким узлам как натяжитель и успокоитель моторной цепи.

Этот способ подходит ко всем моделям автомобиля ВАЗ (Классика), кроме двигателя ВАЗ 2105, так как там используется ременная передача.

Когда изнашивается моторная цепь, то появляется характерный звук дизельного двигателя (рокот). Я думаю его не спутать ни с чем, и Вы сразу поймете, что нужно, что-то делать. Если подтягивать уже некуда, цепь начинает провисать, от этого и появляется шум (рокот).

И так, замена моторной цепи

Для проведения этой работы, нам потребуется частичная разборка двигателя, поэтому снимаем аккуратно капот, потому что он будет нам мешать. Не забудьте перед снятием сделать метки, что бы потом не мучится с его регулировкой. Советую вам прочитать статью (Как снять двигатель ВАЗ), здесь показано, как правильно снять капот.Далее накрываем крылья покрывалом, что бы ни поцарапать краску и снимаем радиаторСняв со шкива ремень, включаем первую передачу и надавливаем на тормоз. В это время напарник откручивает гайку на шкиве. Поддев его баллонным ключом или большой отвёрткой, он легко сойдёт с коленчатого вала.Можно так же воспользоваться ручным тормозом, конечно если он держит :).Теперь нам нужно снять клапанную крышку, для этого снимаем воздушный фильтр, трос подсоса с карбюратора и тягу педали газа. Отворачиваем гайки по кругу и снимаем крышку.

Следующим шагом будет снятие передней крышки двигателя. Что бы её снять, нужно открутить винты и гайки по кругу и самое главное не забыть, что три болта фиксируют её к поддону картера.

Если крышка не сходит, её нужно поддеть слегка отвёрткой, но будьте осторожны, что бы ни треснула крышка.Для снятия цепи, нужно её послабить, поэтому отпускаем натяжитель. Отгибаем стопорные шайбы на болтах и ключом откручиваем болты, которые крепят звёздочку газораспределительного вала и звёздочку вала привода (паразитка).

Как заменить цепь в ВАЗ и что то интересное

Спонсор моего канала «Базальт» — это фильтр, который действительно очищает масло. Увеличь ресурс своего.

ВАЗ 2106 ЗАМЕНА ЦЕПИ ГРМ, А ТАКЖЕ УСПОКОИТЕЛЬ, БАШМАК НАТЯЖИТЕЛЯ, И ЗВЕЗДОЧКИ

Замена цепи ГРМ на ВАЗ 2106 как и замена ремня ГРМ на ВАЗ 2110 — ответственная и не легкая процедура, требующая.Вынимаем обе шестерни, но сама цепь не сойдёт. Ей не даёт ограничительный палец, который специально установлен для того, что бы ни слетела цепь. Его так же нужно открутить.Теперь мы спокойно можем вытащить цепь. Но это как говорится ещё не всё. Нам нужно посмотреть состояние башмака натяжителя. Снимаем его.Сняв башмак, мы видим, что на нём есть выработка. Конечно, он ещё будет ходить, но мой вам совет заменить его сразу новым, что бы потом сюда опять не лезть.Далее переходим к натяжителю. Откручиваем и снимаем его.

Так как мы будем ставить новую моторную цепь, то если у вас был установлен удлинитель на штоке натяжителя (типа колхозный тюнинг), обязательно снимаем его.

Проверяем натяжитель на исправность, для этого отпускаем наружную гайку и надавливаем шток, что бы он зашел вовнутрь и затягиваем гайку. Далее отпуская гайку, шток должен выйти наружу под действием пружины. Если натяжитель работает нормально, то он ещё может послужить. Если нет, тогда натяжитель цепи нужно заменить.И теперь осталось нам заменить успокоитель цепи. Эту деталь в процессе работы может оторвать, и её остатки упадут вниз двигателя. В большинстве случаев, успокоитель можно достать и установить новый, но бывают случаи, когда происходит плачевная ситуация. Так что лучше его заменить.

Крепится он двумя винтами к головке блока цилиндров. Для этого придерживая его отверткой, откручиваем винты.

Взяв больше денег, выдвигаемся на рынок или в магазин за новыми запчастями. Нам нужно купить моторную цепь, но будьте внимательны, они имеют разные размеры, поэтому посмотрите за ранее модель вашего двигателя.Далее нам осталось собрать всё обратно. И пару советов при сборке. При регулировке лучше всего будет установить регулируемую шестерню на газораспределительный вал. Советую прочитать статью (Установка разрезной шестерни ВАЗ), Вы сможете самостоятельно установить и отрегулировать механизм газораспределения.При установке передней крышки, нужно отпустить все болты на поддоне картера, что бы крышка нормально установилась на своё место. И ещё, установите шкив и прокрутите немного двигатель, и только потом прикрутите крышку. Всегда держите уровень масла в пределах верхнего уровня, если будет ниже, тогда моторная цепь слабо смазывается и быстрей выйдет из строя.На этом всё, до новых публикаций.

• Как снять двигатель ВАЗ
• Разборка двигателя ВАЗ. Часть 1
• Разборка двигателя ВАЗ. Часть 2
• Разборка двигателя ВАЗ. Часть 3
• Замена прокладки головки блока цилиндров ВАЗ 2109
• Замена воздушного фильтра на автомобилях ВАЗ
• Замена прокладки гбц ВАЗ 2106-07
• Замена помпы ВАЗ 2109
