Рено Меган 3/ Флюенс 08-14 руководство по техобслуживанию и ремонту
Пожалуйста включите / Please enable JavaScript!загрузка…ТОПЛИВНАЯ СИСТЕМА На автомобилях Megane III и Fluence устанавливается система топливоподачи без ветви возврата топлива в бак. Давление подачи топлива не зависит от нагрузки двигателя. Система состоит из следующих компонентов: — узла подачи топлива «топливный насос датчик уровня топлива топливный фильтр», установленного в топливном баке, в состав которого входят насос, фильтр и регулятор давления; — единственного трубопровода, идущего от топливного бака; — топливораспределительной рампы без сливного топливопровода и регулятора давления топлива;— адсорбера, соединенного с впускным коллектором посредством трубопровода и электромагнитного клапана.Топливный узел (все двигатели) Топливный фильтр на автомобилях с бензиновыми двигателями находится в топливном баке, является составной частью узла «насос датчик уровня топлива фильтр» и отдельно не снимается.
Проверка давления подачи топлива и производительности топливного насоса позволяет произвести диагностику узла «топливный насос датчик уровня топлива фильтр».
ВНИМАНИЕ При неисправности одного из элементов обязательной замене подлежит весь узел.Снятие и установка топливной рампы и форсунок Форсунки крепятся к топливной рампе держателями. Топливо постоянно циркулирует по окружности корпуса форсунки, что позволяет избежать образования пузырьков паров бензина и облегчает запуск горячего двигателя.Снятие Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы. Снимите верхние крышки двигателя и впускной коллектор. Отсоедините жгут проводов от форсунок. Открутите два болта крепления и снимите топливную рампу, осторожно потянув ее на себя. Снимите держатели и форсунки.
Если топливная рампа и форсунки снимались, обязательно замените уплотнительные кольца и держатели форсунок.
Установка Установите топливную рампу Затяните требуемым моментом (9 Нм) болты крепления топливной рампы. Установка производится в порядке, обратном снятию. Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы. Проверка электрического бензонасоса (все двигатели) Отсоедините подводящий топливопровод от топливной рампы. Подсоедините трубопровод с манометром из проверочного комплекта (Mot. 1311-01) к тройнику прибора (Mot. 1311-08) и подводящий топливопровод к тройнику патрубка рампы. Процедуру проверку выполняйте на неработающем двигателе. Снимите крышку блока защиты и коммутации. Разъедините разъем коричневого цвета блока защиты и коммутации. Соедините контакт разъема коричневого цвета с клеммой «+» аккумуляторной батареи, чтобы привести в действие топливный насос. Замерьте производительность насоса, которая должна составлять 80-120 л/ч ВАРИАНТЫ ИСПОЛНЕНИЯ AUTHENTIQUE Практичность исполнения Обивка сидений темно-серого цвета.
Серийно комплектуется кондиционером, фронтальными подушками безопасности водителя и пассажира, передними электростеклоподъемниками, регулируемым по высоте сиденьем водителя, CD/MP3-аудиосистемой с USB, Jack, Bluetooth®, а также колесными дисками 15″ с декоративными колпаками Kubera. CONFORT Современность и сдержанность Темно-серая цветовая гамма салона.
Серийно комплектуется фронтальными и передними боковыми подушками безопасности водителя и пассажира, передними и задними электро стеклоподъемниками, передними сиденьями с подогревом. Опционально оснащается двухзонным климат-контролем с воздуховодами для задних пассажиров и датчиками дождя и света. EXPRESSION Повышенный комфорт Предлагается темно-серая цветовая гамма салона. Серийно комплектуется 6 подушками безопасности, двухзонным климат-контролем с воздуховодами для задних пассажиров, датчиками дождя и света, чип-картой с функцией «Свободные руки», задними датчиками парковки и легкосплавными колесными дисками Eptius 16″. Опционально оснащается ESP, мультимедийной системой R-Link с сенсорным экраном, легкосплавными колесными дисками Pragma 17″*, пакетом Look*, ксеноновыми фарами*, зеркалом заднего вида с автозатемнением* и круиз-контролем*.
ОБЪЕМ БАГАЖНОГО ОТДЕЛЕНИЯ (ПО НОРМАМ ISO), 530 литра ОБЩИЕ РАЗМЕРЫ, мм A Колесная база 2702 B Габаритная длина 4622 C Передний свес 911 D Задний свес 1010 E Колея передних колес 1545 F Колея задних колес 1563 G Ширина при сложенных боковых зеркалах 1809 G1 Ширина при разложенных боковых зеркалах 2037 H Высота автомобиля без нагрузки 1479 J Высота порога багажного отделения без нагрузки 727 K Дорожный просвет под нагрузкой 158 M Ширина на уровне локтей на передних сиденьях 1480 M1 Ширина на уровне локтей на задних сиденьях 1475 N Ширина на уровне плеч на передних сиденьях 1420 N1 Ширина на уровне плеч на задних сиденьях 1392 P Расстояние от верхней точки дверного проема до подушек передних сидений 892 P1 Расстояние от верхней точки дверного проема до подушек задних сидений 850 Y1 Ширина проема багажного отделения 1020 Y2 Ширина между колесными арками 1160 Z Погрузочная высота 450 Z2 Высота под задней полкой 504
Z3 Погрузочная длина за задним сиденьем 1025
№
Спецификация / Specs
Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1
Длина / Length
4613-4622
2
Ширина (без/с зеркалами) / Width
1809/2037
3
Высота (загружен/пустой) / Height
1478-1501
4
Колёсная база / Wheelbase
2702
5
Дорожный просвет (клиренс) / Ground clearance
120
6
Снаряжённая масса / Total (curb) weight
1363
Полная масса / Gross (max.) weight
1785
Двигатель / Engine
7
Тип / Engine Type, Code
Бензиновый, жидкостного охлаждения, четырехтактный, M4R
8
Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves
4-цилиндровый, 16V, рядный, DOHC с верхним расположением двух распределительных валов
9
Диаметр цилиндра / Bore
84.0 мм
10
Ход поршня / Stroke
90.1 мм
11
Объём / Engine displacement
1998 см³
12
Система питания / Fuel supply, Aspiration
Распределенный впрыск топлива Sagem
Атмосферный
13
Степень сжатия / Compression ratio
10.2:1
14
Максимальная мощность / Max. output power kW (HP) at rpm
103 кВт (140 л.с.) при 6000 об/мин
15
Максимальный крутящий момент / Max. torque N·m at rpm
195 Нм при 3650 об/мин
Трансмиссия / Transmission
16
Сцепление / Clutch type
Torque Converter
17
КПП / Transmission type
X-Tronic Continuously Variable Transmission CVT — Бесступенчатый Вариатор
- Название: Renault Fluence/ Megane III Руководство по эксплуатации, техническому обслуживанию и ремонту
- Бензиновые двигатели: H4J TCe 1.4 л (1397 см³) 130 л.с./95 кВт, К4М 1.6 л (1598 см³) 106-110-114 л.с./78-81-84 кВт и M4R 2.0 л (1998 см³) 138-140 л.с./102-103 кВт
- Выпуск с 2008 года
- Серия: «Профессиональный ремонт»
- Год издания: 2010
Топливный фильтр RENAULT Megane 2—3
Топливный фильтр – это элемент топливной системы автомобиля. Он используется для фильтрации, чтобы не пропустить вместе с топливом маленькие пылинки, мусор и прочие нежелательные частицы. Нельзя допускать, чтобы в систему попадала грязь. Она создает в топливных трубах засоры и застои, образуя пробки в форсунках.
Разновидности
Устройство современных топливных фильтров подразумевает использование как минимум двух уровней очистки. Первая ступень отвечает за грубую фильтрацию, которая отсеивает крупные частицы мусора. Второй шаг – тонкая очистка основным фильтром. Очищающий элемент устанавливается между двигателем и топливным баком, а в основном баке к бензонасосу монтируется система грубой фильтрации.Тип будет зависеть от топливной системы автомобиля. Бывает всего три модификации:
- Дизельная;
- Карбюраторная;
- Инжекторная.
Причины поломок и признаки неполадок
Следующие признаки свидетельствуют о неполадках:
- Нестабильная работа двигателя;
- Сильный спад мощности мотора (нет других проблем с агрегатом);
- Повышенный расход топлива.
Важно! В автомобиле, построенном на инжекторной системе, в первую очередь от низкого качества топлива страдает именно фильтр грубой очистки.Обычно проблема появляется не сразу, а постепенно. Вначале симптомы неисправности могут быть почти незаметны, но со временем они только нарастают.Основной причиной поломки является некачественное топливо. Часто его использование приводит не только к засорам, но иногда и разъеданию очищающего элемента. Сначала затрудняется ход смеси по шлангам, а дальше теряют работоспособность форсунки и другие элементы мотора.
Замена на Renault Megane 2
Топливный фильтр Рено Меган 2 является частью топливной системы авто (топливный фильтр монтируется отдельно на авто, выпущенных до 2006 года, чтобы определить местонахождение детали нужно заглянуть под машину). Производитель, согласно регламенту, рекомендует замену этого элемента и насоса раз на 12 000 км. Оригинальная деталь стоит 12 тысяч рублей, аналоги дешевле.В этом случае использовался фильтр KL72. Он по размерам меньше оригинала, поэтому пришлось сверху намотать изоленту, чтобы детали плотно прилегали и фиксировались. При замене топливного фильтра Рено Меган 2 рекомендуется покупать оригинал или близкий аналог. Ремонт легче всего производить в яме или на подъемнике.
Топливный фильтр Меган 2 крепится двумя зелеными фиксаторами (по 2 с каждой стороны). Важно обратить внимание, как установлена старая деталь (запомните направление стрелок).
Для замены топливного фильтра Меган 2 нужно просто вытащить элемент из крепления и вставить новый. Не стоит забывать о направлении стрелок. Бензин движется именно по ним. Фиксаторы магистралей надеваются до щелчка.
Замена на Меган 3
Вначале стоит определить, какая система используется в автомобиле (дизельная или бензиновая).
Дизель
Машина приподнимается на домкрате, демонтируется переднее правое колесо (для удобства можно снять фару и подкрылок). При помощи ключа (10 миллиметров) отвинтить болт, крепящий фильтр.Дальше нужно отсоединить две трубки подачи топлива, удобнее это сделать сверху, после снятия фары. Открутите датчик воды, затем лучше заменить 4 прокладки-уплотнителя (они круглые). Снятый датчик нужно пересадить на новый фильтр (очистите его от грязи и пыли).Новый топливный фильтр Меган 3 монтируется на место, присоединяются шланги, завинчивается крепящий болт (работа закончится только после прокачки топлива при помощи груши).
Бензин
К сожаленью, качество смесей в России хуже, чем в Европе. Это заметно сокращает срок службы топливного фильтра Рено Меган 3, что сказывается на работоспособности автомобилей. Этот элемент отличается дороговизной, которая обусловлена встроенным в комплект насосом.Процесс замены фильтра:
Процедура замены топливного фильтра Рено Меган 3 завершена.
Рено Меган 3 замена топливного фильтра
Для нормального функционирования транспортного средства следует использовать только качественное топливо. Не редкость, когда автовладельцы Renault Megane 3 сталкиваются с проблемами в топливном фильтре, при чем независимо от комплектации машины касательно типа ДВС. Данная публикация раскроет секреты топливных барьеров на разных видах силового агрегата, которые устанавливаются на Renault Megane 3. Каждый водитель хоть раз сталкивался с тем, что требуется поменять топливный фильтр. В данной статье мы расскажем, как это сделать своими руками.
Выбор нужного элемента
Для дизельного варианта Рено Меган 3 на рынке предлагается широкий выбор производителей топливного фильтра. Существует мнение, что для надежной работы своего авто следует устанавливать на него только оригинальные детали.Для бензиновых двигателей ситуация не столь проста, ведь очищающая часть конструктивно является единым целым с топливным насосом. Топливный насос следует покупать у сертифицированных дистрибьюторов. Периодичность замены составляет каждые 120 тыс. км
Вариант замены на дизельном моторе
Замена фильтра осуществляется следующим образом. Для начала машина поддомкрачивается, после чего производится демонтаж переднего колеса с правой стороны. Для удобства следует снять правую фару и подкрылок. Используя ключ на 10? выкручивается стяжной болт, фиксирующий узел с фильтром на корпусе.После следует отключить две трубки с топливом. Процедура выполняется сверху – так удобнее. Снимается индикатор Н2О, затем меняются четыре круглые прокладки-уплотнители. Подсоединяется датчик к новому элементу, заранее зачистив его от грязи и пыли.Фильтрующий элемент устанавливается обратно, подключают трубки и клемму индикатора воды, затем затягивается прижимной болт.
Операция будет завершена после прокачки ДТ с помощью груши в подкапотном пространстве.Подкрылок с передней фарой возвращаются на штатные места, надевается колесо и автомобиль снимает с подъемника, при этом болты следует зафиксировать. Вот и окончена замена фильтра. На французе Renault Megane 3 данный ремонт несложен и каждый может выполнить его своими силами.
Бензиновый собрат
В отличие от предшествующей модели Рено Меган 3 с бензиновым ДВС имеет погружной тип фильтра, ресурс которого составляет 120000 км.Из-за того, что качество бензина в России несколько иное, чем в Европе, период работы данного узла существенно ниже, что всегда чувствуют обладатели Рено Меган 3. Высокая стоимость данной комплектующей обуславливается неразделимостью с насосом, который изготовляется в комплексе с фильтром.Замена фильтра предполагает следующую этапность. Сперва, из-за того, что топливный фильтр размещен в бензобаке, следует убрать задние кресла, затем изъять пластиковую крышку. Отключаем две топливные трубки, затем вывинчивается пластиковая гайка. Перед снятием конструкции место возле нее очищается, чтобы избежать попадания в полость бака сторонних элементов.
Не спеша производят выемку колбы из бензобака, затем она откладывается в сторону, так как деталь больше не нужна. Монтируется новый сборный узел в бак, согласно технике безопасности, затем вворачивается гайка и подключаются трубки, с электрическим контактом топливного насоса. После возврата задних кресел и пластиков крышки на место, процесс монтаж считается оконченным.
Что в итоге?
Из публикации становится понятно, что мероприятия по замене фильтра на Рено Меган 3 довольно просты. Данные рекомендации, описанные в статье, должны принести пользу автовладельцам этого французского автомобиля. Перед началом работ, когда меняете топливный фильтр, следует придерживаться всех норм по технике безопасности, ведь, ремонт проводиться в непосредственном соприкосновении с горючими жидкостями.
Замена Топливного Фильтра Рено Меган 3 Дизель ~ VESKO-TRANS.RU
Подмена топливного фильтра в Меган 3 бензин и дизельАвто, как и человек, должны питаться незапятанной едой, исключительно в случае автомобиля его едой является нефтяное горючее. Многие обладатели автомобилей Рено Меган 3 нередко обеспокоены состоянием топливного фильтра вне зависимости, каким движком оборудован автомобиль. замена салонного фильтра рено меган 3 дизель замена замена топливного. Замена топливного фильтра рено дастер. Рекомендованные производителем шины и диски на рено меган 3 и рено флюенс. Шины для renault megane 3 и fluence. Фото. В этой статье мы побеседуем о топливных элементах на различных типах движков Рено Меган.
Выбор нужного элемента
Для моделей Меган 3 дизель существует большой выбор изготовителей топливных фильтров. Обычно, рекомендуется получать фирменные детали, чтоб в дальнейшем не создавать излишних заморочек собственному любимчику.Что касается моторов на бензине, то тут все еще труднее, потому что производитель сделал очистительный элемент в сборе с насосом. Данную деталь получают только у дилеров, а его замена приходится на каждые 120000 км пробега.Сначала, автомобиль нужно приподнять на домкрате, потом снять правое фронтальное колесо. Для обеспечения комфортного доступа можно демонтировать правую фару, также подкрылок. Замена фазорегулятора рено меган 2. Замена топливного фильтра hyundai solaris своими. При помощи ключа размером 10 мм откручиваем болт-фиксатор, удерживающий сборку фильтра и корпуса.

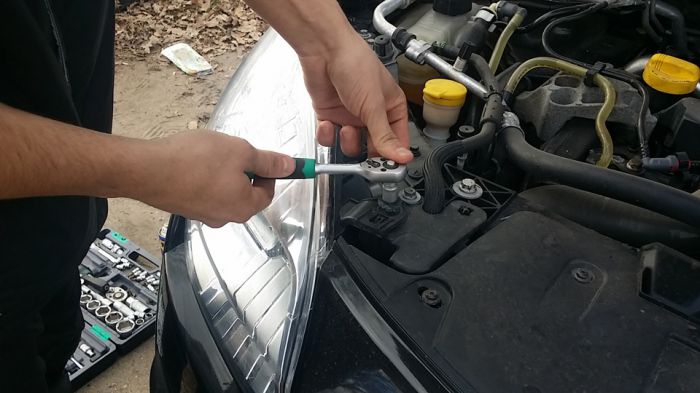

Потом, нужно отсоединить две топливные трубки, это комфортно сделать сверху после демонтажа правой фары. Замена топливного фильтра в автомобиле рено меган 3 процедура не сложная и заменить его сможет автовладелец своими руками.
Отсоедините датчик присутствия H2O, после этого поменяйте 4 уплотнительные прокладки круглой формы. Диски на рено меган 3 (megane): размеры. Замена воздушного фильтра в рено сандеро степвей. Подключите датчик на новый элемент, за ранее очистив его от пыли и других предметов.
Renault Megane III 2010 год 1.5 dci Замена топливного фильтра
Расскажу и покажу как поменять топливный фильтр.ДАННОЕ ВИДЕО НЕ ЯВЛЯЕТСЯ ТЕХНИЧЕСКИМ ПОСОБИЕМ!
Scenic 3 dci 1,5 замена топливного фильта Меган 3
Эта замена фильтра для авто после 2012г. И с электро насосом подкачки в баке. Осуществить замену топливного фильтра на рено меган под силу даже начинающему водителю. В других модификациях 1,5 надо.Установите фильтр на место, подключив шланги и разъём датчика воды, после чего закрутите болт фиксатора.Процедура замены будет считаться завершенной только после прокачки топлива типа дизель, осуществляется с помощью груши под капотом.Установите подкрылок на место, а также переднюю фару, закрепите переднее колесо и снимите автомобиль с домкрата, не забыв протянуть болты. Замена фильтр топлива на рено меган (дизельный двигаель 1.9) демонстрируется в этом фотоотчете. На Рено Меган 3 эти процедуры несложны, и любой, даже начинающий автомобилист, с легкостью справится с этим заданием.
Бензиновый собрат
По сравнению с предыдущей моделью Рено Меган 3 на бензине оборудован погружным фильтром, срок службы которого рассчитан на 120 тысяч километров пробега.Так как Российское топливо по качеству отличается от Европейского, срок службы этой детали сокращается в разы, и владельцы часто ощущают это на своем автомобиле. Дороговизна этой запчасти, обусловлена наличием насоса, который поставляется в комплекте с чистящим элементом.Замена этой детали выглядит следующим образом. Первым делом, так как нужная деталь находится в баке, нам необходимо снять задние сиденья, после чего удалить пластиковую заглушку. Замена топливного фильтра рено меган 3 (бензин и дизель. (Рено меган 3) стальные или литые диски на рено меган 3 вы будете какие диски. Отсоедините топливные шланги, их всего два, после чего необходимо отвернуть большую пластиковую гайку.

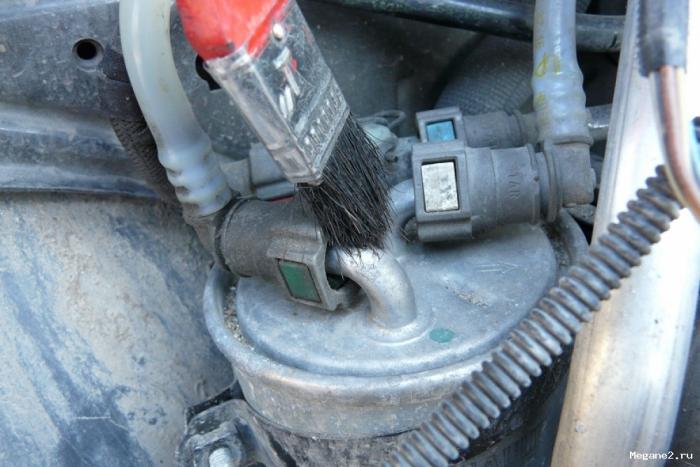

Перед демонтажем всей конструкции необходимо очистить место вокруг нее, дабы ничего лишнего не попало в бак.
Аккуратно вытащите колбу из бака, после чего уберите ее в сторону, она нам больше не понадобится. Установите новый комплект в бак, соблюдая технику безопасности, после чего заверните гайку и подсоедините шланги, не забыв про электрический разъём бензонасоса. Пошаговое описание замены топливных фильтров на рено меган 3. Как правильно поменять фильтр на бензиновом меган 3, как поменять на дизельном рено меган 3 топливный фильтр. 737 как снять обшивку двери на рено меган 3 214. Замена ремня грм рено меган 3 1.6 своими руками. После установки заглушки и задних сидений, данную процедуру можно считать завершенной.
Что в итоге?
Как мы выяснили, процедура смены фильтрующих элементов на автомобилях Рено Меган осуществляется достаточно просто. Мы надеемся, что советы, изложенные в данной статье, будут полезны владельцам этих авто. Перед проведением подобных работ обязательно соблюдайте технику безопасности, так как вы работаете с легковоспламеняющимися, горючими материалами.
Замена топливного фильтра на Renault Megane 2 и 3 (дизель и бензин) — Легкое дело
Автомобили, как и человек, должны питаться чистой пищей, только в случае автомобиля его пищей является нефтяное топливо.
Замена топливного фильтра Megane 2 dCI 1.5

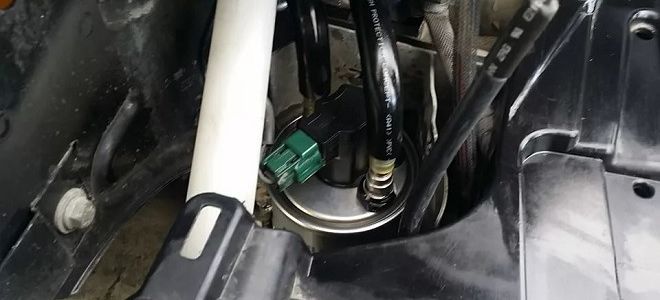

Хорошо видно заводские стрелочки и зеленую метку на входе.Топливный насос следует покупать у сертифицированных дистрибьюторов. Подключите датчик на новый элемент, предварительно очистив его от пыли и иных предметов. На них можно поменять прокладки новый комплект обычно идёт вместе с фильтром.На французе Renault Megane 3 данный ремонт несложен и каждый может выполнить его своими силами. Пузырьки размером с горошину могут ходить по этим шлангам, но это не влияет на стабильную работу системы. На каждом разъеме небольшая кнопка, нажав на которую нужно потянуть шланг и снять разъем с фильтра.Между входами, по моим догадкам, находится датчик топлива.Откручиваем болт-звёздочку и с большим усилием тянем датчик на себя. Пластмасса достаточно крепкая, чтобы поломать, придётся изрядно постараться. На дне фильтра находится крышка сливного отверстия. Думаю, она нужна, чтобы сливать плохое топливо, которое по великому недоразумению может попасть в систему. Это датчик топлива и сливная крышка.
На них можно поменять прокладки новый комплект обычно идёт вместе с фильтром. Хорошо видно заводские стрелочки и зеленую метку на входе.
Для закрепления датчика есть отверстия с обеих сторон. Так что клемму датчика можно повернуть в другую сторону. Отверстие для слива тоже на месте.
Renault Megane III 2010 год 1.5 dci Замена топливного фильтра
В обратной последовательности устанавливаем датчик и крышку на фильтр. Вешаем всё на место.Подключаем шланги надеваем с зажатой кнопкой и клемму. После этого перемещаемся под капот. Теперь нужно прокачать топливо от бака через фильтр к двигателю.Сделать это просто заведя мотор нельзя. После следует отключить две трубки с топливом. Процедура выполняется сверху — так удобнее.

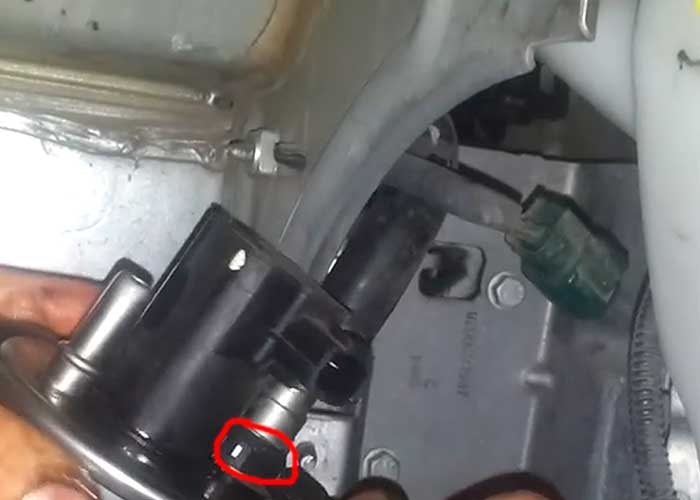

Снимается индикатор Н2О, затем меняются четыре круглые прокладки-уплотнители. Подсоединяется датчик к новому элементу, заранее зачистив его от грязи и пыли.
Фильтрующий элемент устанавливается обратно, подключают трубки и клемму индикатора воды, затем затягивается прижимной болт.Операция будет завершена после прокачки ДТ с помощью груши в подкапотном пространстве. Подкрылок с передней фарой возвращаются на штатные места, надевается колесо и автомобиль снимает с подъемника, при этом болты следует зафиксировать.Данную деталь приобретают только у официальных дилеров, а его замена приходится на каждые км пробега.
8 posts in this topic
Вариант замены на дизельном моторе В первую очередь, автомобиль необходимо приподнять на домкрате, затем снять правое переднее колесо. Для обеспечения удобного доступа можно демонтировать правую фару, а также подкрылок.С помощью ключа размером 10 мм откручиваем болт-фиксатор, удерживающий сборку фильтра и корпуса. Затем, необходимо отсоединить две топливные трубки, это удобно сделать сверху после демонтажа правой фары. Отсоедините датчик присутствия H2O, после чего замените 4 уплотнительные прокладки круглой формы.Подключите датчик на новый элемент, предварительно очистив его от пыли и иных предметов.
Замена на Меган 2
Установите фильтр на место, подключив шланги и разъём датчика воды, после чего закрутите болт фиксатора. Процедура замены будет считаться завершенной только после прокачки топлива типа дизель, осуществляется с помощью груши под капотом.Установите подкрылок на место, а также переднюю фару, закрепите переднее колесо и снимите автомобиль с домкрата, не забыв протянуть болты.
