Все об установке и замене трамблера на ВАЗ 2106: просто о сложном

Есть несколько симптомов, по которым автовладелец может определить, что необходимо произвести регулировку и выставление прерывателя зажигания:

Невозможность запуска мотора.

Увеличенный расход бензина. Разумеется, это может быть связано с необходимостью регулировки карбюратора, но случается и такое. К примеру, если зажигание выставлено позднее, то динамика машины будет низкой, а для того, чтобы нормально разогнаться, двигателю нужно больше топливовоздушной смеси.

Появление выстрелов в глушитель. Если взрыв идет вдогонку, для расширения газов потребуется определенное время. В том случае, когда поршень дойдет до НМТ, следующим будет такт выхлопа, а это означает, что определенная часть топлива будет передаваться в выхлопную систему. Соответственно, в результате появятся и хлопки.

Силовой агрегат стал работать более шумно. Установить зажигание и правильно поставить трамблер ВАЗ 2106 понадобится в случае тряски и троения мотора. Более жесткой работу силового агрегата делает идущий вверх поршень, при этом взрыв смеси будет происходить ему навстречу.

Выставление зажигания на «шестерке»

Установка и регулировка трамблера

На автомобиле ВАЗ 2106 ремонт трамблера необходим в случае его некорректной работы, но если этот элемент работает нормально, для того, чтобы его правильно выставить, сначала нужно установить метки. Коленчатый вал вращается или за храповик, или с помощью специального ключа за гайку. На крышке силового агрегата вы можете увидеть метки.Чтобы правильно поставить зажигание, метки должны быть правильно совмещены:

Установленная первая мета по ходу движения представляет собой опережение угла на десять градусов. Этот параметр актуально использовать для авто, использующихся на 72 топливе.

Метка, расположенная посредине — это опережение угла на пять градусов, что оптимально для авто, использующихся на 80 бензине.

Последняя риска представляет собой угол опережения на 0 градусов. Это означает, что воспламенение горючей смеси будет осуществляться в то время, когда поршень будет расположен в ВМТ. Устанавливая метки, нужно учитывать эти нюансы.

Когда вы закончите выставлять метки, в контактах необходимо поставить нужный зазор. Чтобы сделать это, должен сниматься бегунок распределительного узла и выкручиваться фиксирующий болт прерывательного элемента. Заблаговременно рекомендуется произвести очистку контактов с помощью наждачной бумаги. В разомкнутом виде зазор на контактах должен быть не более 0.4 мм.Обозначение меток на устройствеПеред тем, как выставить зажигание на ВАЗ 2106, необходимо выкрутить крепление распределительного узла с помощью гаечного ключа, затем его можно снять из корпуса.Чтобы поставленный на место узел работал правильно, учтите такие нюансы:

Регулировка производилась по метке ВМТ на 1м цилиндре, так что в данный момент появление искры должно осуществляться в нем. Чтобы словить этот момент, необходимо установить крышку трамблера ВАЗ 2106 и пометить место, где входит высоковольтный кабель свечки зажигания от первого цилиндра. Затем необходимо произвести демонтаж крышки, после чего внешний контакт бегунка устанавливается напротив риски.

После этого, чтобы силовой агрегат работал в нормальном режиме, следует провести условную линию между ее фиксаторами и поставить механизм в место монтажа таким образом, чтобы данная линия располагалась параллельно блоку мотора. Здесь же следует отметить, что попасть в шлицы сразу получается далеко не всегда, возможно, для этого необходимо немного прокрутить корпус. В принципе, это не страшно, поскольку в дальнейшем зажигание все равно надо будет отрегулировать. Вам необходимо добиться того, чтобы механизм мог полностью сесть в место установки, прямо до того момента, пока он полностью не упрется в блок. Сделав это, узел можно притянуть на место (автор видео — Andrey Gorinov).

Неисправности устройства

Замена и ремонт трамблера на отечественной «шестерке» осуществляется в случае некорректной работы механизма.Ниже приведены основные симптомы поломок, которые свидетельствуют о возможных неисправностях:

Транспортное средство дергается во время езды. Причем эти дерганья вовсе нехарактерны для авто.

Мотор в целом не заводится.

При попытке разогнать автомобиль машина также может дергаться, а сам процесс разгона занимает достаточно много времени, при этом мотор может детонировать — стучат поршневые кольца.

Повышенный расход горючего.

Как видите, в целом признаки схожи с теми, которые проявляются при неверно выставленном зажигании. Разумеется, если появились такие симптомы, нельзя точно утверждать, что неисправность кроется именно в трамблере, однако диагностике этого узла также нужно уделить внимание.Что касается непосредственно поломок, которые могут вынудить автовладельца произвести ремонт или замену механизма, то они следующие:

Износился и перегорел бегунок узла.

Проблема заключается в самой крышке — на ней могли перегореть контакты.

Поломка датчика Холла. Проблема может быть связана не только с поломкой контроллера, но и при наличии плохого контакта на штекере регулятора.

Еще одной причиной, с которой отечественные водители сталкиваются довольно часто, является подшипник трамблера. Он долгой эксплуатации он мог разболтаться, но его также могло просто заклинить.

Наличие механических повреждений, в том числе трещин на крышке.

В распределительный узел попадает моторная жидкость, обычно проблема связана с герметичностью крышки.

 Загрузка …

Видео «Поэтапный разбор трамблера»

Как осуществляется разборка механизма в домашних условиях, смотрите на видео ниже (автор ролика — Роман Романов).

Установка бесконтактного зажигания для ВАЗ-2106

Контактная система зажигания в современных автомобилях практически не применяется и уступила место бесконтактным и электронным системам. Тем не менее, у наших автовладельцев есть немало старых машин (в нашем случае это ВАЗ-2106), для которых хотелось бы улучшить показатели работы своих моторов. Как правило, для этого выбираются два варианта: установка инжекторного силового агрегата либо современной системы зажигания.Следует сразу разграничить понятия «электронное» и «бесконтактное» зажигание, так как это принципиально разные системы. Электронное зажигание имеет датчик положения коленчатого вала и управляется с его помощью через ЭБУ (электронный блок управления двигателем).

Для работы бесконтактного зажигания такие сложности не нужны.
Как оно устроено? В распределителе воспламенения бесконтактного типа вместо размыкающихся контактов установлена индукционная катушка, дающая ток высокого напряжения, который затем даётся на свечи.

А дальше, как обычно, воспламеняется горючее в цилиндрах.

• Отсутствие размыкаемых контактов, которые часто перегорают.
• Не нужны дополнительные регулировки.
• Износ свечей существенно снижается.
• Быстрый «холодный» пуск двигателя зимой.
• Более ровная работа мотора.
• Нет необходимости чистить и менять контакты.

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

Ключ на 13 — снять и поставить трамблёр

Отвёртка — закрутить саморезы.

Дрель со сверлом по металлу, диаметром для саморезов

Два самореза — прикрутить коммутатор.

Ключи на 10 и 8 — снять и поставить катушку.

Как установить пошагово

Отсоедините минус аккумулятора.Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора

Снимите крышку трамблёра с высоковольтными проводами.Снятие крышки распределителя зажигания

Отключите высоковольтный провод на катушке.

Отсоединение провода от катушки зажигания

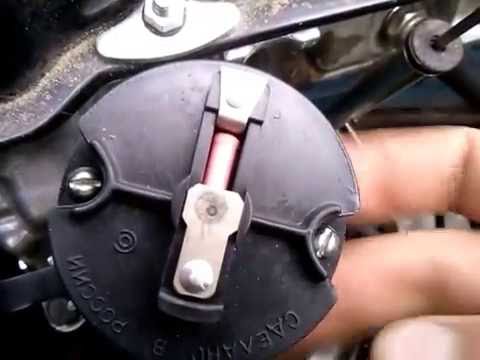

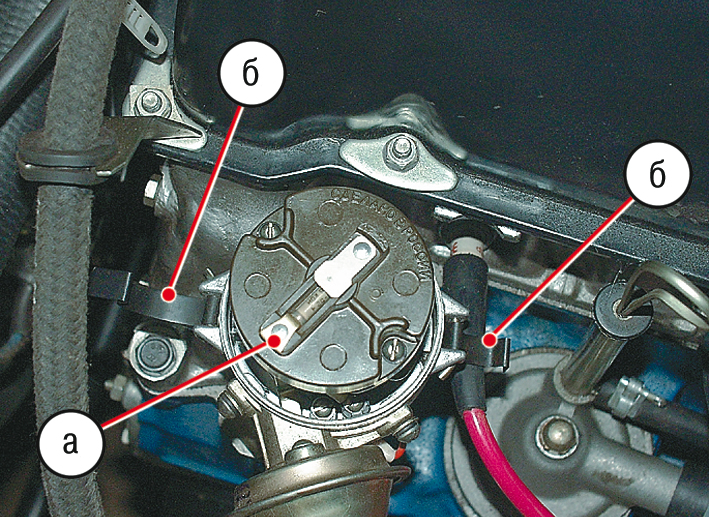

Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.Так должен быть установлен трамблёр относительно мотора

Сделайте отметку положения трамблёра маркером на двигателе.Установка бегунка распределителя зажигания

Открутите гайку, удерживающую трамблёр, ключом на 13.
Отключите провод, соединяющий устройство с катушкой.Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки

Новый распределитель зажигания вставьте в двигатель, сняв с него крышку.
Распределитель зажигания необходимо вставить в штатное гнездо

Поверните корпус тремблера так, чтобы средняя метка на нём совпала с поставленной вами ранее отметкой на моторе.

Закрутите гайку крепления нового распределителя зажигания.Крепление распределителя зажигания удерживает гайка

Наденьте крышку трамблёра и подсоедините к ней провода.
Так устанавлвается крышка на трамблёр

Замените катушку зажигания новой.Для новой системы нужна новая катушка

Подсоедините штатные и новые провода к катушке. Чтобы подключить всё правильно, используйте схему.Все соединения должны соответствовать схеме

Установите коммутатор в любое удобное место.
Дрелью высверлите отверстия, в них закрутите саморезы, которые будут удерживать устройство. Проверьте подключение всех систем ВАЗ-2106.Коммутатор много места под капотом не займёт и его расположение не играет роли

Заводите мотор. Если не завёлся с первого раза, можно немного повернуть трамблёр. Тем самым вы поменяете угол опережения зажигания.

Регулировка: как выставить

Рекомендуется для регулировки бесконтактного зажигания использовать специальный инструмент – стробоскоп. Но если его нет, можно применить следующий способ.

Выставляем бегунок трамблёра: выворачиваем первую свечу зажигания, затыкаем пальцем отверстие и крутим шкив коленвала. Если на палец начнёт давить воздух, значит, вы попали на такт сжатия. В этот момент ставьте распределитель так, чтоб бегунок смотрел на первый цилиндр.

Ловите момент зажигания. Для этого к свече зажигания подведите центральный провод с катушки и замкните на массу. Трамблёр поворачивайте против движения бегунка, пока искра на свече не проскочит. Эта точка должна находиться в зоне взаимодействия бегунка с первым цилиндром.

Выставляете момент зажигания окончательно: на прогретой машине на второй передаче дайте резко газ в пол. Когда детонация прослушивается – выставляете позже, если нет, то раньше.

Видео по настройке

Бесконтактное зажигание использует два важных устройства – коммутатор и датчик Холла. Трамблёр и датчик должны быть совместимы между собой. Новая катушка зажигания должна быть маслонаполненного типа. Провода для соединения системы лучше взять от «Нивы».

Замена Контактов Трамблера Ваз 2106

Ремонт распределителя зажигания ваз 2106-2103Ремонт распределителя зажигания ваз 2106 заключается в подмене изношенных деталей на новые, для этого нужно разобрать трамблер. Для разборки нам необходимы будут: два ключа на «7», на «10»,»13″, отвертки, набор плоских щупов, особые оправки для выпресовки и запресовки подшипников, пинцет.Если есть все, то можно приступать:

• Сперва отворачиваем винты крепления ротора к распределительной пластинке и снимаем его.
• После снятия ротора, маркером промаркируйте все пружины и грузики центробежного регулятора опережения зажигания, чтоб при сборке не спутать их местами. После маркировки, поддев отверткой пружины, снимите их.

• Дальше нужно отсоединить провода конденсатора и катушки зажигания, для этого, придерживая гайку на винту подвижного контакта, нужно отвернуть гайку крепления проводов.
• Отсоедините конденсатор, отвернув винт его крепления к корпусу распределителя.

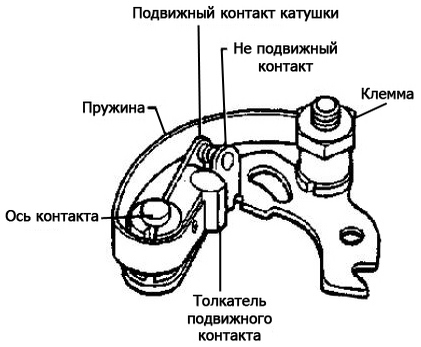

• Снимите контактную группу, отвернув два винта крепления. Дальше с контактной группы снимите стопорную и изоляционную шайбы. Поддев отверткой изолирующую шайбу пружинной пластинки, снимите подвижный контакт с оси.

• Дальше, с оси подвижной пластинки распределителя зажигания, нужно снять стопорную шайбу тяги вакуумного регулятора опережения и поддев тягу отверткой.
• Отвернув винты крепленя вакуумного регулятора опережения от корпуса распределителя, снимите его.

Как поменять контакты зажигания на классике

ЗАМЕНА КОНТАКТОВ НА КЛАССИКЕ. ЭТА СИСТЕМА ЗАЖИГАНИЯ ДАВНО УСТАРЕЛА, НО НА КОЕ ГДЕ ЕЩЕ .

Прерыватель-распределитель зажигания-трамблёр ВАЗ 01-КЛАССИКА

Сервис прерыватель-распределитель зажигания-трамблёр ВАЗ 01-КЛАССИКА.Замена кулачков,бегунок,конден.

• Положите распределитель на тиски и выпресуйте из валика распределителя штифт крепления маслоотражательной муфты. Снимаем муфту совместно с шайбой и вытаскиваем валик из корпуса трамблера.

• Отворачиваем винты крепления стопорных пластин подшипника и снимаем их, после чего вынимаем из корпуса подвижную пластину в сборе с подшипником. Снимать стопорные пластины с шайбами удобнее всего пинцетом.

На этом разборка трамблера завершена. Ремонт распределителя зажигания ваз 2106 необходимо начинать после проведения визуального осмотра всех его деталей и после обнаружения различных деффектов заменять изношенные детали на новые.

Используя прибор для измерения емкости, проверьте конденсатор, его емкость должна быть 0.2-0.25 мкФ. Если прибора нет, то лучше замените старый кондер на новый, по деньгам выходят они не дорого.

Проверьте состояние валика трамблера. На его поверхности не должно быть следов явной выработки. При необходимости замените его на новый.

Проверьте состояние диафрагмы у вакуумного регулятора угла опережения. Для проверки необходимо нажать на тягу и заглушить штуцер, если диафрагма исправна, то она будет удерживать тягу в нажатом состоянии.

Проверьте состояние контактов. Контакты не должны иметь следов пригорания, плоскости должны быть ровными, а не заоваленными. Зачистку контактов производите надфилем. Использование наждачной шкурки не допускается. После зачистки поверхностей контактов, промойте их чистым бензином. Если не удалось избавиться от следов пригорания, замените контакты на новые.

Так же замените подшипник (втулку) корпуса распределителя, если он имеет следы выработки. Для выпресовки запресовки, используйте оправки подходящего диаметра.

Сборку распределителя зажигания производите в порядке обратном разборке. После того, как соберете трамблер, отрегулируйте зазор контактов прерывателей (см. Регулировка зазора контактов прерывателя ваз 2106), произведите смазку трамблера (см. Смазка распределителя зажигания) и после установки на двигатель, отрегулируйте момент зажигания (см. Установка момента зажигания).

Трамблер ВАЗ 2106: установка, ремонт своими руками :

Устанавливается трамблер ВАЗ-2106 на левой стороне двигателя, привод происходит от шестерни масляного насоса. Этот прибор предназначен для коммутации высокого напряжения, создаваемого катушкой зажигания. За время выпуска «шестерок» трамблеры изменились существенно – прошли эволюцию от контактных до бесконтактных. На последние автомобили ВАЗ-2106, которые до 2006 года производились на конвейерах ИЖ-Авто, уже ставились инжекторные системы. В них нет трамблера, его функции полностью передали электронному «мозгу».

Что такое трамблер

Это устройство, которое позволяет правильно распределить высокое напряжение по электродам свечей зажигания. Конструкция всей системы состоит из таких элементов:

Источник питания – аккумулятор и генератор.

Низковольтная проводка.

Катушка зажигания.

Бронепровода (предназначенные для передачи высокого напряжения).

Распределитель (трамблер) с контактной группой или датчиком Холла. Крышка трамблера ВАЗ-2106 необходима для коммутации высокого напряжения.

Коммутатор (в случае бесконтактной системы).

Конденсатор – необходим для избавления от переменной составляющей в цепи.

Трамблер ВАЗ-2106 имеет относительно простую конструкцию, но его необходимо своевременно обслуживать и заменять износившиеся элементы.

Контактные системы

Самые старые и несовершенные конструкции, несмотря на это, очень много автомобилей все еще используют их. Даже в магазинах продаются контактные группы. Одно преимущество можно выделить у контактных систем – низкую стоимость. В остальном же они только недостатками обладают:

Контактный прерыватель, установленный в корпусе трамблера ВАЗ-2106, коммутирует высокое напряжение. Вследствие этого часто происходит подгорание контактов, нужно иногда осуществлять чистку устройства.

Этот же контактный прерыватель испытывает большие нагрузки, трение. Поэтому ресурс ограничен качеством используемого металла, временем его износа.

При работе изменяется зазор между контактами, а он влияет на угол опережения зажигания – это один из важнейших параметров работы двигателя внутреннего сгорания.

Несмотря на простоту, надежность механизмов очень низкая. Система требует тщательного ухода и своевременного обслуживания.

Контактно-транзисторные конструкции

Но если функцию высоковольтного переключателя отдать прибору, который не столь чувствителен к перепадам напряжения, можно получить довольно надежное устройство. Именно этим и руководствовались инженеры, проектировавшие системы зажигания. Они оставили в конструкции механический контактный прерыватель, но с его помощью не переключалось высокое напряжение.Работали контакты как источник сигнала, не более. Это облегчало эксплуатацию, позволяло производить настройку узла намного реже. Подобные конструкции трамблера зажигания ВАЗ-2106 не прижились, так как очень быстро были вытеснены бесконтактными устройствами, а их надежность оказалась куда большей. Контактно-транзисторные конструкции подвержены механическим воздействиям. Поэтому ресурс ограничен сроком службы контактов.

Бесконтактные системы зажигания

Это самые распространенные системы зажигания, используемые на карбюраторных двигателях. Но они тоже устанавливались непродолжительное время, так как их вытеснили инжекторные системы впрыска. Принцип работы такой же, как у контактных конструкций. Но вместо контактного прерывателя используется датчик Холла и коммутатор. Из трущихся компонентов – только ось трамблера и бегунок, который замыкается с пластинами на крышке.

Надежность такой конструкции очень высокая, так как нет необходимости постоянно следить за тем, какой зазор в контактной группе, регулировать угол опережения и замкнутого состояния. Все работы взяли на себя электронные ключи.

Ресурс у них намного выше, нежели у контактной группы, нет трения, износа. Обычно водители, которые установили бесконтактную систему зажигания, надолго забывают о проблемах. Но существуют и поломки у такой надежной конструкции.

Неисправности бесконтактной системы

Поломки таких конструкций – это редкость. Прежде чем давать окончательный вердикт, что вышел из строя какой-либо компонент системы зажигания, необходимо тщательно проверить двигатель. Очень часто поломки в системах топливоподачи, зажигания, электрооборудования по симптомам схожи между собой. Наиболее частые поломки:

Выход из строя коммутатора. В этом случае полностью пропадает искра на электродах свечей. Запустить двигатель невозможно.

Датчик Холла при выходе из строя перестает подавать на коммутатор управляющий сигнал.

Засорение датчика Холла приводит к тому, что подача управляющего сигнала нарушается. Временами вообще постоянно сигнал идет на коммутатор, без остановки.

Обрыв проводов приводит к тому, что прекращается подача сигнала или питания в систему.

Разрушение катушки зажигания характеризуется тем, что вся конструкция работает, но на свечах отсутствует искра.

Работа электронного трамблера ВАЗ-2106 полностью зависит от состояния крышки и бегунка. Если имеются нагар или повреждения, это приведет к неработоспособности всей системы.

Поломки коммутатора и датчика Холла – это большая редкость. Но все же в бардачке желательно возить приборы для диагностики этих устройств. С их помощью можно не только проверить состояние. В случае поломки датчика Холла такой диагностический прибор устанавливается на колодку, и автомобиль сможет продолжить движение.

Комплект для установки БСЗ

В продаже имеются различные комплекты, предназначенные для монтажа бесконтактных систем зажигания на карбюраторные автомобили. Они состоят из таких элементов:

Трамблер с датчиком Холла.

Комплект проводов.

Коммутатор электронного типа.

Крепежи.

Высоковольтные провода используются штатные, их заменять нет необходимости. Еще одна особенность – система не сможет нормально работать с катушкой зажигания, которая использовалась ранее с контактным трамблером. Причина в том, что в случае применения БСЗ необходимо, чтобы на ее выходе было напряжение около 30 кВ. А те устройства, которые используются с контактными системами, способны развить не более 25 кВ.

Установка бесконтактного зажигания

После установки трамблера ВАЗ-2106 бесконтактного типа водитель полностью избавится от необходимости обслуживать систему зажигания. Стоимость комплекта для замены составит не более 1500 рублей. Для переделки вам нужно выполнить ряд действий:

Полностью демонтировать старую систему зажигания. Выкрутите крепление трамблера, снимите высоковольтные провода. Всю проводку лишнюю нужно обрезать.

Установите новый трамблер.

В удобном месте на кузове нужно установить коммутатор. Обязательное требование – к нему должны подходить все провода, причем им нельзя находиться в натянутом состоянии.

Прикрутите коммутатор с помощью саморезов по металлу.

Произведите подключение коммутатора и трамблера.

Установите высоковольтные провода.

В последнюю очередь подключается вся система к замку зажигания. Именно к тому контакту, на котором появляется напряжение при включении зажигания.

Установка угла опережения зажигания

Это единственная настройка, которую нужно делать на автомобиле. Для этого вам потребуется:

Провернуть коленчатый вал и совместить прорезь на шкиве со средней меткой на блоке двигателя.

Вынуть трамблер, снять его крышку и установить бегунок напротив контакта, который соответствует первому цилиндру.

Произвести установку трамблера ВАЗ-2106. Наживите гайку крепления.

Запустите двигатель. Он будет работать неустойчиво, поэтому нужно сделать «тонкую» настройку – провернуть корпус распределителя.

Желательно ориентироваться на показания стробоскопа. Только так вы сможете максимально точно настроить угол. Вот как выставить трамблер на ВАЗ-2106 своими руками. Сделать это можно за час-полтора, если есть в наличии все необходимые инструменты и приспособления.

Ремонт трамблера на автомобилях ВАЗ 2101-07 и ВАЗ 2108-09

На всех карбюраторных автомобилях тольяттинского производства в системе зажигания устанавливается прерыватель-распределитель, электронного блока управления в электрической схеме нет. Хотя электроника достаточно простая и надежная, поломки в ней все же случаются.Ремонт трамблера на автомобилях ВАЗ необходим, когда изнашивается его детали, но если поломки в устройстве слишком серьезные, ремонтировать распределитель нецелесообразно, его легче заменить.

Трамблер ВАЗ-классика

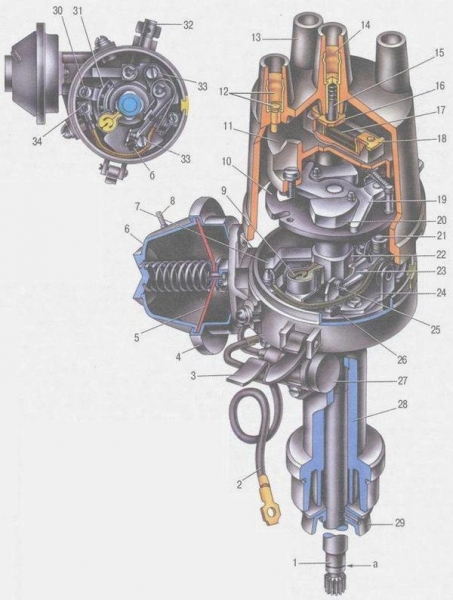

Прерыватель-распределитель (ПР) на заднеприводных машинах ВАЗ предназначен для прерывания тока в первичной цепи и распределения высокого напряжения по цилиндрам. На машинах ВАЗ 2101-07 существует контактные и бесконтактные трамблеры. Контактный ПР ВАЗ модели 30.3706 состоит из следующих основных частей:

• корпуса;
• валика с кулачками;
• центробежного регулятора с грузиками;
• контактов;
• бегунка (ротора);
• крышки;
• вакуумного опережения зажигания.

На контактном трамблере устанавливается конденсатор, который улучшает искрообразование, предохраняет контакты от преждевременного выгорания. В бесконтактной системе прерывание происходит за счет датчика Холла, который установлен вместо контактов.Трамблеры ВАЗ-классика отличаются длиной вала – на двигателях 2101/21011 устанавливается прерыватель-распределитель с коротким валом, на моторах 2103/ 2105/ 2106/ 21213 – с длинным валом.

Трамблер ВАЗ 2108-09

ПР на переднеприводных автомобилях ВАЗ с карбюраторным двигателем – бесконтактного типа, он принципиально устроен так же, как и бесконтактный трамблер на «Классике», но имеет свои конструктивные особенности и внешне выглядит совсем по-другому. Вал у распределителя ВАЗ-2108 короткий, он приводится в движение непосредственно от распредвала, и устанавливаться на головке блока цилиндров.

Неисправности распределителя

Трамблер на автомобилях ВАЗ может выходить из строя:

• из-за механических повреждений;
• по причине износа деталей;
• из-за попадания в устройство влаги.

Основные поломки в прерывателе-распределителе:

• появляются трещины в крышке трамблера, или в ней подгорают контакты (центральной или боковые);
• прогорает бегунок;
• перестает работать датчик Холла;
• изнашиваются подшипники вала;
• обрывается контакт датчика;
• пробивается диафрагма вакуумного регулятора опережения зажигания.

В контактном трамблере также может быть неисправным конденсатор, или подгорать контакты.Определить неисправный трамблер можно по признакам:

• двигатель не развивает оборотов;
• мотор троит, могут не работать один или несколько цилиндров;
• работа ДВС сопровождается хлопками в карбюратор и глушитель;
• при резком нажатии на педаль газа возникает детонация, «стучат пальцы»;
• двигатель не заводится.

Ремонт трамблера ВАЗ 2106

На старых автомобилях ВАЗ 2106 устанавливается контактный трамблер, но такая система не слишком надежная – из-за неисправностей в контактной группе (КГ) нередко возникают различные проблемы:

• из-за подгорания контактов двигатель может не заводиться;
• слишком большой зазор в КГ влияет на мощность двигателя – мотор перестает развивать обороты;
• при маленьком зазоре в контактах мотор дергается, работает нестабильно.

Чтобы произвести ремонт трамблера ВАЗ 2106, его необходимо снять и произвести дефектовку. Снимается устройство на «Классике» очень просто, но прежде чем его ремонтировать, рекомендуется выставить коленчатый вал по метке – так будет проще устанавливать распределитель после ремонта. Снимаем трамблер следующим образом:

• проворачиваем коленчатый вал до совмещения меток;
• сдергиваем со свечей наконечники высоковольтных проводов;
• отщелкиваем два фиксатора крышки распределителя, смотрим, в каком положении находится бегунок. Если он направлен на четвертый цилиндр, делаем еще полный поворот коленвала. Обычно при правильно выставленных метках он должен быть расположен так, как на картинке ниже;
• сдергиваем шланг с вакуумного регулятора;
• откручиваем гайку на 13, которая держит трамблер, и демонтируем распределитель.

Теперь ПР следует разобрать, выполняем следующие операции:

• отворачиваем крепежные винты бегунка, демонтируем ротор;
• откручиваем гайку, находящуюся на корпусе, с другой стороны корпуса винтик удерживаем отверткой;

• демонтируем крепеж, вынимаем пластмассовый изолятор;
• скручиваем винты, держащие контактную группу (КГ);
• демонтируем КГ;
• выбиваем штифт вала;
• с валика демонтируем маслоотражатель и шайбу, выдергиваем из корпуса вал;
• чтобы добраться до подшипника, сверху корпуса снимаем фиксирующую шайбу штока регулятора опережения зажигания;
• выкручиваем болты крепления регулятора, демонтируем механизм опережения зажигания;
• отворачиваем винты (2 шт.), которые держат фиксирующие пластины подшипника;
• демонтируем подшипник, приподнимая его с разных сторон;

Разборка на этом закончена, осталось произвести дефектовку, заменить изношенные детали.

Ремонт трамблера ВАЗ 2107

На автомобилях ВАЗ 2107 (2105) может устанавливаться как контактный, так бесконтактный трамблер, многое зависит от года выпуска автомобиля. Так как принцип разборки прерывателя-распределителя на «Классике Семерке» точно такой же, как и рассмотренный выше, в этом разделе разберем, как правильно произвести дефектовку.В первую очередь осматриваем крышку трамблера:

• на ее поверхности не должно быть сколов и трещин как снаружи, так и изнутри;
• уголек на пружине должен ходить свободно, без заеданий;
• на крышке не может быть подгорелых контактов, а внутренние контакты не должны иметь следы износа.

Если состояние крышки вызывает сомнение, лучше деталь сразу заменить, тем более, что она стоит очень недорого.Бегунок также должен быть визуально целым, без внешних дефектов. Работоспособность детали проверяем с помощью мультиметра, измеряем сопротивление токопроводящей части (резистора) – оно должно быть в пределах от 5 до 6 килоом.Состояние контактной группы определяем внешним осмотром – контакты должны замыкаться плотно, без зазоров, не иметь признаков подгорелости и сильного износа. Если контакты подгорели немного, неровности на них выравниваем надфилем, сильно сгоревшую КГ нужно поменять.

Грузики на валу должны ходить легко, без заеданий, под воздействием пружин возвращаться на место. Если в механизме наблюдаются заедания, места подвижных соединений следует смазать машинным маслом.

Сам вал не должен иметь признаков износа, и если на нем есть выработка, его нужно поменять.Вакуумный регулятор опережения зажигания (ВРОЖ) проверяется легко: через штуцер ртом втягиваем в себя воздух, если устройство исправно, шток «вакуумника» начинает двигаться.Подшипник распределителя не должен закусывать, вращаться с заданиями, иметь люфты.Ремонт трамблера ВАЗ 2107 несложно выполнить самостоятельно, к тому же запчасти распределителя всегда есть в наличии в автомагазинах, и стоят они очень недорого.

Ремонт трамблера ВАЗ 2108 (замена вакуумного регулятора)

В распределителях автомобилей ВАЗ 2108-09-099 достаточно часто выходит из строя ВРОЖ.  Его работоспособность можно проверить, не снимая ПР с двигателя – через шланг всасываем в себя воздух, и если разрежение не создается, регулятор следует поменять.Замену регулятора опережения зажигания можно произвести на месте, не снимая трамблера:

• отворачиваем два винта крышки распределителя, и вместе с высоковольтными проводами отводим крышку в сторону, отсоединив только центральный провод;
• вытаскиваем бегунок, он снимается руками;
• тонкой отверткой выдергиваем защелку, которая крепит шток ВРОЖ, снимать крепежный элемент нужно аккуратно, чтобы не потерять его;
• отворачиваем 2 винта крепления «вакуумника», снимаем устройство;
• устанавливаем новую деталь на место, все собираем назад.

Замену ВРОЖ можно произвести и со снятием трамблера, так даже будет удобнее. Снимаем распределитель следующим образом:

• отсоединяем от крышки ПР высоковольтные провода;
• тонкой отверткой подцепляем фиксирующую пружинистую проволоку на разъеме и снимаем штекер, идущий к трамблеру снизу слева;
• сдергиваем с ВРОЖ шланг, на корпусе ПР делаем метку или замечаем, как он стоял;
• отворачиваем три гайки, которыми крепится сам трамблер, а затем снимаем прерыватель – распределитель.

Устанавливать обратно трамблер просто – шлиц распредвала имеет проточку, смещенную в одну сторону, и ПР поэтому ставится только в одном положении, здесь ошибиться невозможно. Еще при установке нужно обратить внимание на резиновое уплотнительное кольцо – если резина затвердела, деталь необходимо заменить. И в любом случае уплотнитель следует промазать маслостойким герметиком, в таком случае почти на 100% получится избежать подтекания масла.

Ремонт трамблера ВАЗ 2109

Одна из самых частых проблем распределителя ВАЗ 2109 – отказ датчика Холла. При неисправном датчике двигатель перестает запускаться, замену этой детали производим следующим образом:

• снимаем с двигатели трамблер;
• откручиваем крышку (два винта);
• демонтируем вакуумный регулятор;
• выворачиваем винт, держащий соединительную колодку датчика;
• отворачиваем крепеж держателя верхнего подшипника, он крепится на двух винтах;
• извлекаем подшипник в сборе с датчиком, демонтируем датчик Холла с держателя (два винта);
• устанавливаем новую деталь, собираем трамблер, ставим его на место.

После ремонта трамблера ВАЗ2109 может понадобиться регулировка зажигания, она производится очень просто:

• ослабляем три гайки самого корпуса ПР;
• на заведенном двигателе понемногу поворачиваем распределитель в ту или другую сторону, подгазовываем дросселем – находим то положение, при котором двигатель резвее набирает обороты, без провалов;
• после затягиваем гайки, проверяем машину на ходу. Если найти нужное положение сразу не получилось, повторяем операцию.

Трамблеры бесконтактной системы зажигания нового образца

АльбертРассмотрен трамблер бесконтактной системы зажигания…Приветствую, читатель блога RtiIvaz.ru! Для начала давайте рассмотрим трамблёр (прерыватель распределитель зажигания) старого образца, а затем трамблёр бесконтактной системы зажигания нового образца.

Контактный трамблер старого образца

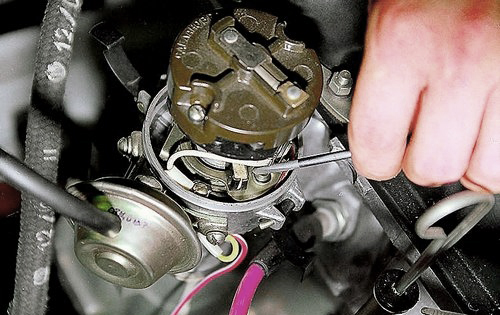

Познакомимся с трамблером ст/обр поближе. Для начала снимем крышку трамблёра. Внутри находятся четыре контакта для вывода высоковольтных проводов (по количеству цилиндров двигателя) и центральный контакт, в виде «уголька», от провода с катушки зажигания.Под центральным контактом установлена пружина и уголек должен легко опускаться и подниматься от нажатия пальцем руки. Рассматривая далее трамблёр, мы видим бегунок или как его ещё называют разносчик.Центральный контакт «уголёк», благодаря пружине постоянно находится в контакте с пластиной бегунка. От уголька высокое напряжение от катушки зажигания через добавочный резистор в бегунке и боковой контакт, распределяется по цилиндрам двигателя, по схеме их работы.Во всех автомобилях ваз, порядок работы цилиндров следующий 1-3-4-2. Высоковольтные провода с помощью свечных наконечников связаны со свечами зажигания, куда и передают высокое напряжение.

В трамблёре центральной его частью является вал, приводящийся во вращение, через «грибок» валом приводных механизмов, в народе называемый «поросёнком» или «кабанчиком».

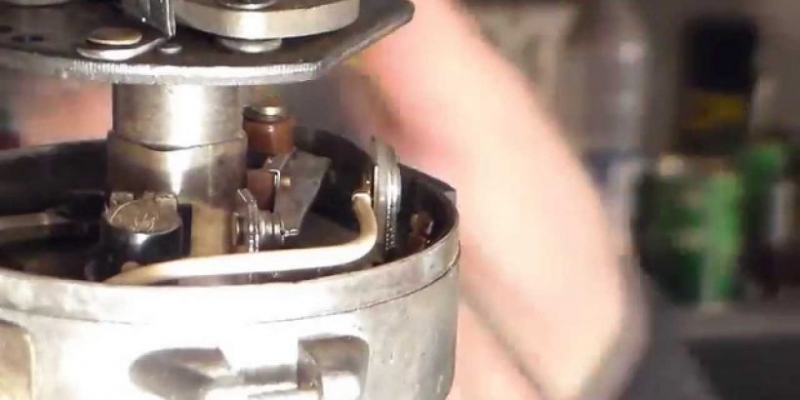

Для передачи вращения вала на его нижней части выполнены шлицы.Вал имеет четыре выступа в верхней его части (в виде ромба с округлёнными краями) для размыкания контактов. На центральной пластине трамблёра расположены контакты. «Минусовой» контакт через медный провод связан с корпусом трамблёра, а плюс соединён с входным болтом подачи низкого напряжения от катушки зажигания.Нижняя часть вала, выходящая из трамблёра, имеет разную длину, что связано с разной высотой блоков цилиндров. Например, у трамблёра ваз 2101 вал короче, чем у ваз 2106. С наружной части трамблёра расположен конденсатор, запитанный параллельно контактам прерывателя и служащий для гашения искрения между ними.

Из истории автомобилей ваз

Сегодня выход конденсатора из строя крайне редкое явление и многие даже не знают о его существовании. Когда же схема питания автомобилей была с обратной полярностью, т. е. «плюс» шёл на массу, то без запасного конденсатора в дорогу не отправлялся ни один водитель. С 1961 года, по приказу Автопрома, на массу стали крепить «минус» и про конденсатор водители попросту забыли.Вернёмся к трамблёру старого образца… В распределителе имеется также центробежный и вакуумный регуляторы опережение зажигания. Центробежный регулятор расположен под бегунком. Это два грузика с пружинками, которые в зависимости от оборотов двигателя, за счёт центробежной силы «разбегаются» внутри бегунка и частично доварачивают его, заставляя чуть раньше размыкаться контакты.Вакуумный регулятор выполнен в виде вакуумной камеры сбоку трамблёра, соединённый с центральной пластиной (двигается на подшипнике), на которой расположены контакты. Вакуум, в зависимости от нагрузки двигателя, втягивает мембрану, которая с помощью тяги связана с пластиной, поворачивает её и контакты также начинают размыкаться раньше.

Слабым местом контактного трамблёра являются износ контактов и облом текстолитового наконечника контактов, благодаря которому вал трамблёра размыкает контакты. Также часто наблюдается прогар бегунка, когда ток уходит на массу. Реже выходит из строя подшипник пластины контактов, тогда проявляется неустойчивая работа двигателя.

До 1987 года пластины устанавливались на подшипник малого диаметра, а с 1987 года стали устанавливать подшипник большего диаметра.Рассмотрим на видео бесконтактный трамблер нового образца:Отличие распределителя нового образца, бесконтактного трамблёра от контактного, заключаются в следующем. При контактной системе зажигания высокое напряжение составляет порядка 13-18 тыс. вольт, а бесконтактная система зажигания выдаёт 35-40 тыс. вольт. Более высокое напряжение обеспечивает стабильный запуск двигателя при любой температуре, ему не так критичны «грязные» свечи и бесконтактная система зажигания более экономна.

Отсутствуют пропуски зажигания из-за состояния контактов прерывателя, так как их в этом трамблёре просто нет.

Помимо этого, с бесконтактной системой зажигания возрастает мощность мотора, уменьшаются вредные выбросы в атмосферу, благодаря более высокому напряжению происходит более полное сгорания топлива. Внешне распределители похожи и снаружи отличием от контактного трамблёра является лишь штекерный вход на корпусе распределителя.Бесконтактный распределитель специально выполнен аналогично контактному, чтобы его было легко и просто заменить на автомобиле.

В бесконтактном трамблёре за подачу и прерывание высокого напряжения или искры на свечах, отвечает датчик Холла, по аналогии с переднеприводными автомобилями ваз.

Для установки бесконтактного зажигания на автомобиль помимо трамблёра в наборе идёт ещё катушка зажигания, коммутатор, свечи зажигания, и клеммники с соединительными проводами.В некоторых наборах идёт также и блок ЭПХХ (экономайзер принудительного холостого хода). Датчик Холла имеет постоянный магнит, микросхему и стальной экран с прорезями. Датчик неподвижно закреплён в трамблёре, а стальной экран с прорезями смонтирован на валу трамблёра.

Когда через датчик Холла проходит прорезь стального экрана, то создаётся магнитное поле и создаётся напряжение полупроводниковой пластине.

Последовательность прорезей на стальном экране и создаёт импульсы низкого напряжения. Коммутатор в бесконтактном зажигании необходим для преобразования управляющего сигнала от датчика Холла, в импульсы высокого напряжения на катушке зажигания.Автолюбитель, знакомый с автоэлектрикой, без труда установит самостоятельно набор для бесконтактной системы зажигания. Те же, кто чувствует, что не справится лучше обратиться к автоэлектрикам, которые устанавливают в минимально короткие сроки.Вкратце ознакомились с трамблерами старого (контактного) и нового (бесконтактного) образца.На этом заканчиваю писать друзья. До свидания!Пожалуйста, читайте далее:Как заменить втулку задней балкиКак отрегулировать зажигание на ваз 2106 карбюратор
