Самостоятельная замена маслосъёмных колпачков на ВАЗ 2109

На первый взгляд, маслосъёмный колпачок — деталь незначительная. Но в случае износа она способна доставить автовладельцу массу неприятностей. О том, что такое маслосъёмный колпачок и как его заменить самостоятельно на двигателе ВАЗ 2109, мы и поговорим в данной статье.Маслосъёмные колпачки автомобиля ВАЗ 2109Эти колпачки находятся непосредственно на клапанах двигателя, в головке блока цилиндров. Другое название этих колпачков — клапанные сальники. Их главная задача — не допустить попадания излишков масла в мотор. Изготавливаются эти колпачки из особой резины. А резина, даже специальная, со временем приходит в негодность и масло начинает попадать прямо в камеру сгорания двигателя. В этом случае стоит поменять эти детали.Изношенные колпачки автомобиля ВАЗ 2109Всё просто: если из выхлопной трубы машины идёт густой сизый дым, значит, колпачки пора менять. Как правило, этот дым появляется только при запуске мотора и при его остановке. Но если колпачки изношены очень сильно, густой дым из трубы идёт постоянно.Однако дым — не единственный признак необходимости срочной замены колпачков. Иногда дыма практически не видно, но расход масла в машине повышается в несколько раз, при этом никаких внешних течей масла (через различные сальники и прокладки) не наблюдается. Всё это тоже говорит о том, что время менять колпачки.

• Набор торцовых головок,
• молоток (средних размеров),
• пруток из мягкого металла диаметром 8 мм (как вариант — из олова),
• пинцет медицинский,
• плоскогубцы,
• инструмент для снятия сухариков с клапанов,
• запрессовочная оправка,
• цанга для снятия колпачков.

На цанге есть боёк. По нему нужно точно ударить молотком. Это приведёт к тому, что колпачок сомнётся и его можно будет достать из цанги плоскогубцами.Маслосъёмный колпачок извлекается из направляющей втулки с помощью цанги

Как только сухарики извлечены, снимается тарелка клапана и его пружина.Когда пружина зафиксирована, сухарики клапана извлекаются с помощью медицинского пинцета

После этого устанавливается инструмент для разсухаривания клапанов и с его помощью пружина клапана прижимается.

После вывода поршня в мёртвую точку с цилиндра откручивается свеча, а в открывшееся отверстие вставляется оловянный пруток диаметром 8 мм. Кончик прутка должен оказаться между клапаном и дном поршня.

Теперь коленчатый вал надо повернуть так, чтобы поршень в цилиндре, где планируется замена колпачков, вышел в верхнюю мёртвую точку.Снимается распределительный вал, затем снимается сальник

Прежде всего, надо снять провода с аккумулятора.

Снимается ремень с ГРМ.

С распределительного вала убирается шкив с зубцами.

С первого крепления снимаются провода, с третьего крепления откручиваются гайки.

Откручиваются четыре гайки с передней крышки, потом откручиваются гайки с крышки задней (их там шесть штук).

Обе крышки снимаются.

Распределительный вал вынимается.

С распределительного вала снимается сальник.Пружина клапана крепко прижимается с помощью цанги

После прижимания пружины клапана сухарики можно извлечь с помощью пинцета.Вначале извлекается тарелка клапана, а потом — находящаяся под ней пружина

Теперь с помощью цанги надо снять маслосъёмный колпачок с направляющей втулки.Ударом молотка по рукоятке колпачок спрессовывается в цанге и вынимается

Новый колпачок запрессовывается в тарелку клапана, затем на него устанавливается пружина.

Аналогичные операции производятся со всеми колпачками, нуждающимися в замене.

После замены производится обратная сборка головки цилиндров.

Важные моменты

• После извлечения изношенного колпачка следует тщательно осмотреть стенки направляющей втулки, так как любая царапина на этой стенке, оставленная цангой, может привести к возобновлению течи масла в камеру сгорания и сведёт на нет все усилия по замене колпачка.
• Перед установкой новых колпачков нужно не забыть снять с них пружины.
• Перед запрессовкой нового колпачка место установки обильно смазывается маслом. Это помогает точнее посадить колпачок на место, не прилагая к этому лишних усилий.

Как видно из статьи, заменить маслосъёмные колпачки на ВАЗ 2109 своими руками вполне возможно. Главное –запастись терпением, соблюдать последовательность операций и не прилагать больших усилий, запрессовывая новые колпачки на место.

Ваз 2109: замена маслосъемных колпачков самостоятельно

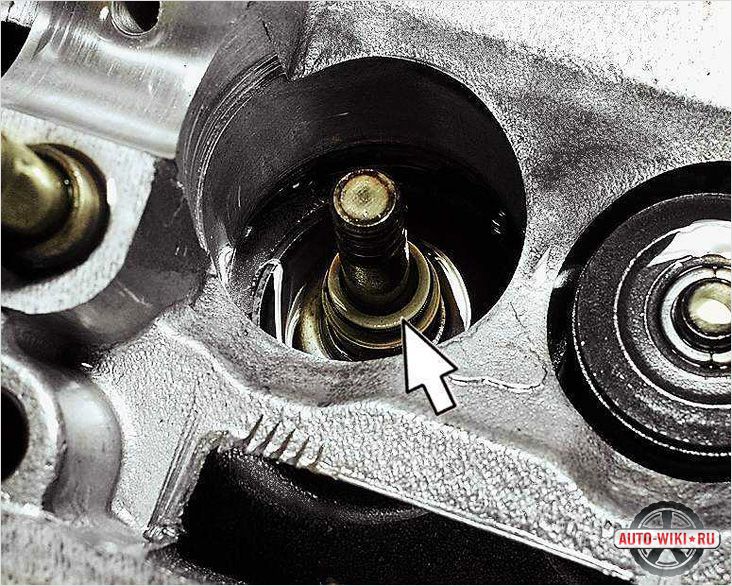

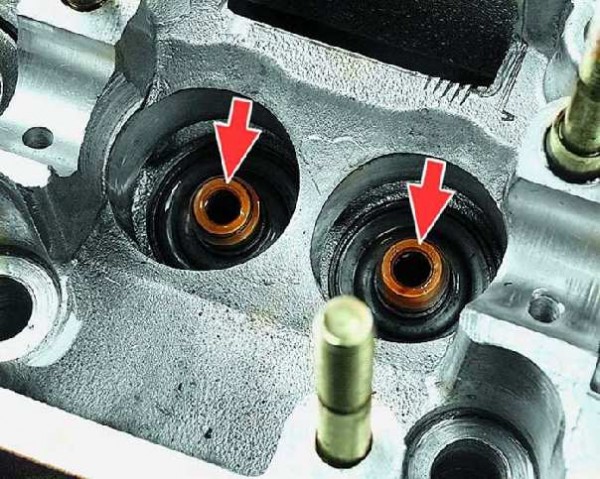

Маслосъемные колпачки показаны стрелкамиЕсли у вашего автомобиля ваз 2109 появился сизо-голубой выхлопной дым,это сигнал о попадании в камеры сгорания моторного масла.Не стоит паниковать и сразу гнать автомобиль в автосервис, чтобы произвели капитальный ремонт двигателя:

• Причиной этому могут быть не только изношенные компрессионные либо маслосъемные кольца, но и пришедшие в  негодность маслосъемные колпачки, которые пропускают масло по стержням клапанов и масло попадает в камеры сгорания
•  И все что вам предстоит, это замена маслосъёмных колпачков ваз 2109.
• Производится замена собственными силами.
• При этом  даже можно не снимать головку блока.
• Замена маслосъемных колпачков на ваз 2109 простая процедура, не требующая специального инструмента и навыков автослесаря.
• А уж если вы знаете  устройство двигателя, тогда  процедура замены для вас сущий пустяк.
• А цена вопроса многократно ниже капитального ремонта.

Необходимый инструмент

Вам потребуются:

• Набор головок с трещоткой
• Молоток
• Оловянный (или просто мягкий) пруток, диаметром 8мм
• Плоскогубцы
• Приспособление для разсухаривания клапанов
• Пинцет
• Цанга для снятия колпачков (можно плоскогубцами если нет цанги)
• Оправка, для запрессовки новых колпачков
• Ветошь (вытереть руки снятые детали)

Замена масляных колпачков на ваз 2109 происходит в такой последовательности

 Итак:

• Отключаем провода от клемм аккумулятора.
• Снимаем ремень газораспределительного механизма.
• Убираем зубчатый шкив с распределительного вала.
• Отсоединяем провода от первого крепления, и откручиваем гайки а с ними третий болт крепления.
• Часто на этом креплении нет уплотнительного кольца, которое необходимо установить на место при сборке.
• Равномерно отворачиваем оставшиеся гайки (их четыре) на передней крышке, затем отворачиваем гайки задней крышки(их шесть).
• Снимаем шайбу и убираем обе крышки.
• Прежде чем достать распределительный вал обязательно снимите шпонку крепления чтобы не потерять ее, если шпонка плотно зафиксирована, тогда снимайте вместе с валом.
• Снимаем распределительный вал.
• Достаем сальник распределительного вала.

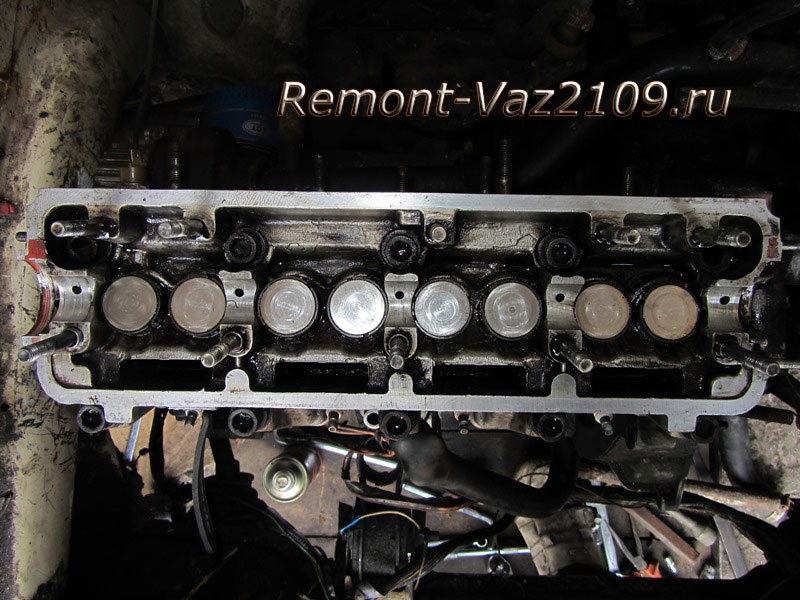

Вынимаем распределительный вал и снимаем с него сальник

• Прокручиваем коленчатый вал так, чтобы в нашем цилиндре с заменяемыми колпачками поршень находился в верхней мертвой точке.

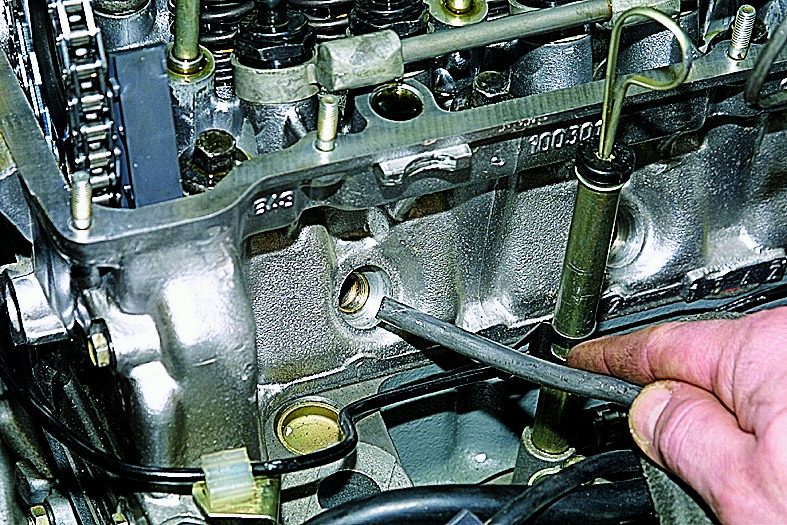

• Откручиваем свечу и в отверстие вставляем оловянный пруток ( либо из другого мягкого металла) (из списка инструментов) между тарелкой клапана и днищем поршня, на котором мы будем менять колпачок.
• Затем мы  устанавливаем рассухариватель клапанов.
• Прижимаем пружину клапана.

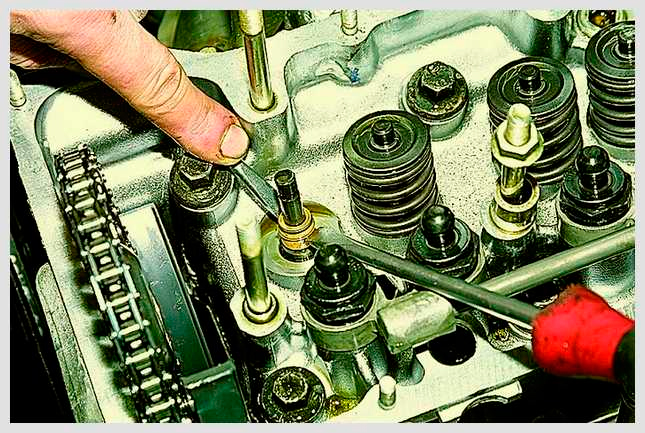

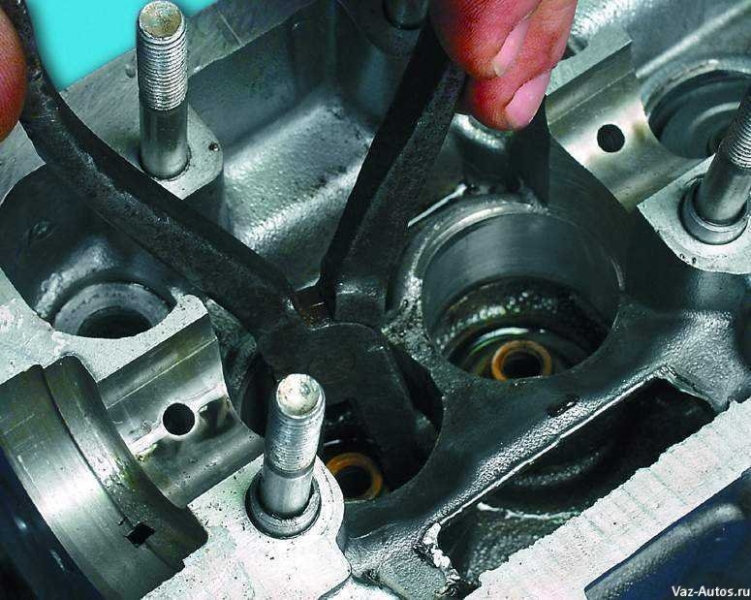

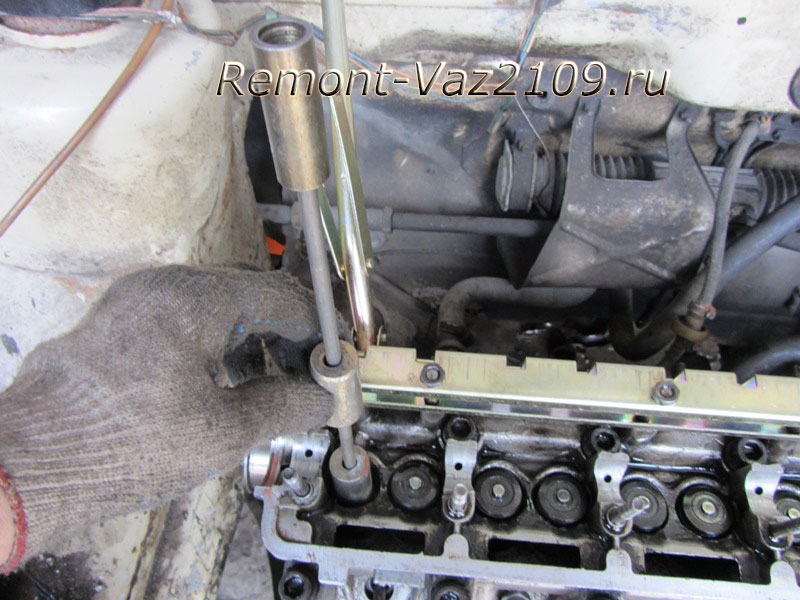

Установили рассухариватель клапановПрижали пружину клапана и пинцетом вынимаем сухари

• Снимаем верхнюю тарелку клапана, а за ней пружины.

Достаем верхнюю тарелку клапана

• Маслосъемные колпачки стаскиваем с направляющей втулки, при помощи цанги (ее мы приготовили заранее).

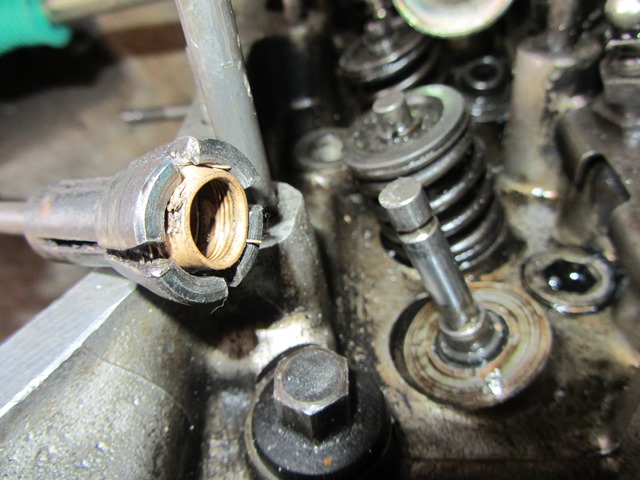

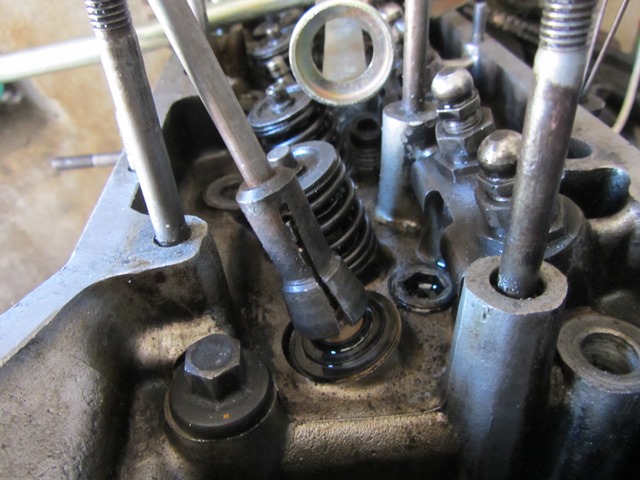

Стаскиваем маслосъемный колпачок при помощи цанги

•  Резко ударяем по бойку на рукоятке, чтобы спрессовать маслосъемный колпачок (фото внизу)
• Плоскогубцами аккуратно вытаскиваем его из цанги.
• Осматриваем направляющие клапанов, чтобы убедиться, что мы их не повредили

Спрессовываем колпачок резким ударом бойка по рукоятке и вынимаем его из цанги

• Снимаем пружинки с новых колпачков перед их установкой.
• Обрабатываем моторным маслом устанавливаемые маслосъемные колпачки.
• Новые запрессовываем при помощи оправки до конца в нижнюю тарелку.
• После установки нового колпачка на место, надеваем на него пружинку.
• Сборку производим строго в обратной последовательности
• Убираем пруток из свечного отверстия.
• Наносим резкий удар по сухарям, через металлический стержень,  это необходимо для более плотной их посадки на место (как гласит инструкция).
•  Аналогично производим замену на всех клапанах.
• Всю область работ обязательно смазываем моторным маслом.
• Устанавливаем опору головки блока распределительного вала.
• Головку блока обязательно намазываем герметиком в месте расположения крайней опоры.
• Устанавливаем распределительный вал.
• Устанавливаем корпусы подшипников на их места, надеваем шайбы,  затягиваем гайки.
• Гайки рекомендуется затягивать равномерно, зажимая их постепенно и до упора.
• Устанавливаем сальник распредвала.

На этом работы на ваз 2109, замена маслосъёмных колпачков окончены. Как вы убедились, проделать это своими руками просто.Так же предлагаем вам посмотреть видео замена маслосъемных колпачков ваз 2109.

Замена маслосъемных колпачков ВАЗ-2109. Пошаговая инструкция :

В статье будет рассказано о такой процедуре, как замена маслосъемных колпачков ВАЗ-2109. Совершать ее нужно в том случае, если из выхлопной системы начинает идти голубоватого оттенка дым. Масло поступает через разрушенные колпачки в камеры сгорания по клапанам. Именно по этой причине выхлоп приобретает такой цвет. Но стоит поговорить о колпачках более подробно.

Дым из глушителя – к капиталке или нет?

Да, очень часто причиной того, что двигателю требуется капитальный ремонт, является дым, идущий из глушителя. Но не стоит паниковать, так как причин для появления такого симптома довольно много. Конечно, частенько изнашиваются маслосъемные кольца, компрессионные. В результате этого в камеры сгорания идет масло. Но такое происходит на автомобилях, двигатели которых имеют значительный пробег. Проведите диагностику перед тем как поменять маслосъемные колпачки на ВАЗ-2109.Но если ваш автомобиль эксплуатируется в щадящем режиме, пробег у двигателя небольшой, то задумайтесь, действительно ли поршневые кольца пришли в негодность. Чаще изнашиваются маслосъемные колпачки, установленные на клапанах.

Они еще называются маслоотражательными, что тоже верно. Ведь с их помощью не допускается подача смазывающего материала в камеры сгорания. Обратите внимание на то, что достаточно просто проводится снятие маслосъемных колпачков.

Без снятия головки даже можно осуществить замену.Поэтому вам потребуется только заменить маслосъемные колпачки. Сделать эту работу можно самостоятельно. Не нужно обладать навыками автослесаря, чтобы провести эту несложную процедуру. Кроме того, вам потребуется небольшое количество специнструмента. А если сравнивать замену колпачков и капитальный ремонт двигателя, то стоимость этих процедур существенно отличается. Особенно это актуально в случае, если вы знакомы с устройством двигателя внутреннего сгорания. Буквально за несколько десятков минут вы отремонтируете свой двигатель и избавитесь от злополучного дыма из глушителя. Но перед тем как поменять маслосъемные колпачки на ВАЗ-2109, вам потребуется узнать, что для этого понадобится.

Инструменты

А теперь о том, что вам потребуется в случае, когда проводится замена маслосъемных колпачков ВАЗ-2109. Конечно, необходимо обзавестись некоторыми инструментами. Из специальных потребуются рассухариватель для клапанов. Без него обойтись довольно сложно. При снятии маслосъемных колпачков можно использовать и плоскогубцы. Лучше, конечно, применить для этого специальную цангу. Кроме того, вам потребуется наличие головок и ключей, небольшой молоток, пинцет, а также небольшая оправка, которая поможет запрессовать новые колпачки. Также нужен небольшой пруток из мягкого металла. Его диаметр должен быть 8 миллиметров. Обязательно наличие ветоши, чтобы вытирать демонтированные элементы и руки. Обратите внимание на то, что не вызовет трудностей снятие маслосъемных колпачков. Без снятия головки можно их очень быстро поменять. Следовательно, не потребуется устанавливать новую прокладку.

Начало проведения работ

Первым делом необходимо отключить обе клеммы от аккумулятора. Этим вы обесточите всю бортовую сеть автомобиля. Затем необходимо выкрутить три болта, которыми крепится чехол, прикрывающий привод ремня газораспределения. Ключом на 17 ослабляете натяжение этого ремня и снимаете его. При помощи того же ключа выкручиваете болт, которым крепится шкив на распределительном валу. Затем необходимо отключить провода, которые находятся на первом креплении.

После чего выкрутить гайки, а также третий болт крепежа. Обратите внимание на то, что в месте этого крепления зачастую отсутствует уплотнительное кольцо. Его нужно обязательно устанавливать во время сборки узла.

Обратите внимание на то, что необходимо заранее приобрести маслосъемные колпачки ВАЗ-2109. Цена комплекта составляет примерно 250-300 рублей.

Снятие распредвала

Старайтесь дальнейшие процедуры проводить максимально равномерно, чтобы не повредить целостность распределительного вала. Четыре гайки, которые находятся на передней крышке, необходимо равномерно выкрутить. После этого нужно приступить к шести гайкам на задней крышке. Затем можно снять шайбу и убрать эти две крышки. Сначала обязательно уберите шпонку, чтобы впоследствии ее не потерять. В том случае, если эта шпонка очень плотно сидит в пазу, ее нужно демонтировать с распределительным валом. Максимально аккуратно должна проводиться замена маслосъемных колпачков ВАЗ-2109.

Демонтаж колпачков

После этого можно снять распределительный вал и достать его сальник. Затем необходимо прокрутить коленвал таким образом, чтобы в цилиндрах, в которых производится замена колпачков, поршень был в крайнем верхнем положении. Затем выкручиваете свечу, а в отверстие необходимо установить пруток из мягкого металла. Таким образом, между поршнем и тарелкой клапана будет находиться этот пруток. Он не позволит клапану упасть вниз. Таким образом проходит замена маслосъемных колпачков ВАЗ-2109.После этого производится монтаж рассухаривателя клапанов. При этом пружина прижимается, а при помощи пинцета вы можете достать сухари. Монтируется верхняя тарелка клапана, после чего снимаются пружины.

Демонтировать маслосъемный колпачок можно с помощью специальной цанги, а если ее нет, то плоскогубцев.

Обязательно после демонтажа внимательно посмотрите на направляющие, чтобы удостовериться, что вы их случайно не повредили.

Установка колпачков

Обратите внимание на то, что пружинки на новых колпачках необходимо снимать перед тем как установить их на клапаны. Обязательно также нужно обработать маслом те колпачки, которые будут монтироваться. С помощью небольшой оправки необходимо запрессовывать новые колпачки в тарелку. Только после этого можно поставить на место маленькую пружинку. Затем необходимо нанести по сухарям резкие удары. Это позволит более плотно их усадить на свои места. По такой же схеме меняются маслоотражательные колпачки на остальных клапанах двигателя внутреннего сгорания. В результате такого несложного ремонта начнет идеально работать двигатель. Замена маслосъемных колпачков даст положительный эффект.

Замена маслосъемных колпачков ВАЗ 2109 своими руками: пошаговое руководство

Замена маслосъемных колпачков (сальников клапанов) для автомобилей ВАЗ 2108–2109 осуществляется одинаковым способом. Потребность такой операции возникает из-за естественного износа или низкого качества деталей. Сальники клапанов претерпевают воздействие агрессивной среды, разнородного температурного режима. При необходимости производится замена не одного отдельного колпачка, а всей группы.

Функциональное назначение, причины и признаки износа

Маслосъемные колпачки – важная деталь, обеспечивающая продуктивную работу двигателя. Сальники клапанов служат для смазки газораспределительного механизма. Они не допускают утечки масла, попадания его в камеру сгорания. Колпачки снимают масло с движущегося клапана.Маслосъемные колпачки разделяют две рабочие зоны двигателя: головку блока цилиндров и камеры сгорания. Верхняя часть колпачка постоянно находится в области интенсивного движения смазки мотора ВАЗ 2109. Нижняя – контактирует со сгораемой топливной смесью, газовыми отходами. Поэтому на колпачки приходятся напряженные нагрузки.Визуально убедиться в рабочем состоянии сальников ВАЗ 2109 невозможно. Эти детали спрятаны, добраться до них не просто. О том, что с сальниками возникли проблемы, свидетельствуют непрямые признаки:

• сверхнормативный расход масла;
• густой сизо-голубой дымок из выхлопной трубы;
• маслянистый налет на свечах.

Полный набор таких качеств может подтолкнуть к замене сальников. Лучше посоветоваться со специалистами, проверить состояние маслосъемных колец (измерить компрессию в цилиндрах), герметичность прокладок (крышки клапанов, блока цилиндров, поддона). Только после полной диагностики следует приступать к замене старых сальников на новые.Замена сальников в двигателе ВАЗ 2109 – это процедура сравнительно трудоемкая, требующая специальных навыков и определенного инструмента. Проводить ее желательно в гараже либо мастерской. Отводят для работ достаточное количество времени, чтобы не торопиться. Замена сальников в моторе ВАЗ 2109 требует аккуратности, точности, внимательности.

Подготовить все необходимое

Удачная замена маслосъемных колпачков может производиться и своими руками. Но для этого понадобится не только простой набор ключей. Придется позаботиться о подготовке специальных приспособлений. До начала работ необходимо снарядить:

• оловянный (или мягкометаллический) пруток диаметром не более 8 мм;
• рассухариватель;
• пинцет;
• молоток;
• набор ключей, торцевых головок;
• плоскогубцы;
• цангу (съемник) для снятия сальников;
• плоские отвертки;
• запрессовочную оправу.

Пошаговые действия

Вначале проводят подготовительные работы:

• отключают минусовую клемму;
• снимают зубчатую шестеренку с распредвала, осторожно вытянув шпонку;
• выкручивая по периметру расположенные болты, демонтируют крышку ГБЦ (переднюю);
• снимают заднюю часть крышки (заглушку распределителя зажигания);
• вынимают распредвал с сальником.

После этих операций приступают к непосредственной замене маслосъемного колпачка:

• проворачивают коленвал, чтобы поршень под заменяемым колпачком вышел на верхнюю мертвую точку; вывернув свечу, вставляют в отверстие оловянный пруток, чтобы предотвратить выпадение клапана;
• при помощи рассухаривателя снимаются пружины с клапана;
• извлекают сухари, используя пинцет;
• достают верхнюю тарелку пружины, внутреннюю и наружную клапанные пружины;
• надевают цангу на колпачок, демонтируя его; умельцы проводят эту операцию плоскогубцами или отвертками;
• перед монтажом нового колпачка с него снимают пружину;
• подготовленный колпачок обмакивают в моторном масле, вставляют в оправку;
• аккуратно запрессовывают колпачок, пока не упрется в нижнюю тарелку;
• возвращают на место пружинку с колпачка;
• аналогичным способом меняются остальные сальники клапанов;
• замена заканчивается сборкой узлов и деталей в порядке, обратном по отношению к снятию;
• вынимается из свечного отверстия пруток;
• после монтажа сухарей, подставив металлический стержень, ударяют молотком по клапанным торцам – усаживают сухари на место;
• устанавливая распредвал, следят за направлением кулачков 1-го цилиндра – они должны «смотреть» в сторону, противоположную толкателям клапанов;
• при обратном монтаже все трущиеся детали смазывают моторным маслом.

Для лучшей наглядности можно посмотреть видео, показывающее замену сальников клапанов в моторе ВАЗ. Демонстрационное видео представит все этапы, пройдя которые, можно самостоятельно поменять эти важные детали.

Замена маслосъемных колпачков lada 2109 (ваз 2109)

Маслосъемные колпачки являются деталями, которые предотвращают попадание масла в камеру сгорания двигателя и, в то же время, обеспечивают смазку механизма газораспределения. Неисправность колпачков может привести к тому, что смазывающие вещества начнут сгорать в камере сгорания, что неизбежно приведет к потере мощности и двигатель может просто выйти из строя. Сегодня вы узнаете, как производится замена маслосъемных колпачков на автомобиле ВАЗ 2109.

Так как данные колпачки установлены внутри мотора, то оценить их исправность визуально невозможно. Однако есть ряд признаков, которые могут указывать на их плохое состояние.

Двигатель начинает потреблять масло. Есть моторы, для которых нормой становится потребление 100 грамм на тысячу километров. Если вы доливаете литр масла каждую неделю – определенно, ваш мотор потребляет смазывающее вещество.

Расход масла будет обязательно сопровождаться дымом сизого цвета из выхлопной трубы. Увидеть это на холостых оборотах нельзя, однако если дать двигателю хорошую нагрузку, то такое явление можно будет заметить и в зеркало заднего вида.

Что вам понадобится?

Замену маслосъемных колпачков можно выполнить двумя способами. Первый выполняется со снятием ГБЦ, а второй без снятия. Мы же будем рассматривать именно второй способ, так как он намного проще и не требует разборки или снятия двигателя. Для этого вам понадобятся:

• Набор инструментов. Гаечные ключи, головки, трещотки и т д.
• Приспособление для рассухаривания клапанов, пруток из мягкого металла, съемник колпачков, при его отсутствии две плоские отвертки или плоскогубции. Кроме того, вам понадобится набор из новых колпачков.
• Пинцет и ветошь.
• Молоток.

Как поменять сальники клапанов

Чтобы поменять маслосъемные колпачки, достаточно просто выполнить следующий список действий:

Откройте капот и отключите минусовую клемму аккумулятора. Это нужно для того, чтобы избежать непреднамеренных коротких замыканий, вызванных случайным касанием тех или иных проводов.

Теперь необходимо снять высоковольтные кабели со свечей зажигания и выкрутить их. Заранее установите поршень первого цилиндра в верхнюю мертвую точку. Сделать это можно при помощи обычного ключа на 19 и нейтральной передачи автомобиля.

Демонтируйте ремень ГРМ и выкрутите крепление звездочки распределительного вала. Как только она будет снята, не забудьте сохранить шпонку. Лучше всего, сразу вытащить ее и положить на видное место, иначе она может доставить немало проблем в ее поисках под автомобилем.

Теперь необходимо снять клапанную крышку. Для этого достаточно открутить крепления, расположенные по периметру. Под ней вы найдете крышку распределительного вала. Открутите все ее составные части и снимите заглушку трамблера. Далее снимается распределительный вал и его сальник.

Далее снимите кулачки с клапанов и их пружины. Располагать их надо таким образом, чтобы потом вы смогли поставить их на то же место. Далее просуньте пруток с свечное отверстие таким образом, чтобы клапан не упал в цилиндр. С помощью рассухарки снимите пружины с клапана. Чтобы не потерять сухари, их можно выловить при помощи пинцета или любого другого подобного инструмента. После рассухарки пружины и тарелки снимаются, остается только втулка клапана.

Наденьте съемник на колпачок и демонтируйте его. То же самое необходимо проделать и для второго клапана. Новые колпачки можно установить при помощи специальной оправки. После этого, можно установить пружины и тарелки обратно и повернуть коленчатый вал таким образом, чтобы в верхней мертвой точки оказался второй цилиндр. Не забудьте вытащить и вовремя поставить пруток во второе свечное отверстие. Демонтаж старого и установка нового колпачка производится в такой же последовательности и для всех остальных клапанов.

После того, как все колпачки будут установлены, поставьте поршень первого цилиндра в ВМТ и начните сборку распредвала. Поставьте кулачки с пружинами и монтируйте сам вал. Установить его необходимо именно в таком положении, в каком он был снят. В противном случае, фазы газораспределения будут нарушены. Далее проведите сборку остальных частей в обратной последовательности.

Стоит еще раз напомнить, что все последующие части должны быть установлены именно в той последовательности, в которой были сняты. Корпуса подшипников нужно затягивать от середины к краям, поочередно и в несколько движений. Кроме того, после снятия распредвала, в обязательном порядке производится регулировка тепловых зазоров клапанов.

После сборки установите клемму аккумулятора и произведите пробный пуск двигателя. Если все сделано правильно, мотор должен работать ровно и без лишних звуков.

Как видите, замена колпачков – это не сложная операция и вполне по силам любому автолюбителю.

Замена маслосъемных колпачков ВАЗ 2109. Фото инструкция как поменять маслосъемные колпачки VAZ 2109

Задача маслосъёмных или маслоотражательных колпачков – снятие излишек смазки, уплотнение в месте прилегания клапанов и предотвращение попадания масла в камеру сгорания.

Причины и признаки неисправности маслосъёмных колпачков ВАЗ 2109

В качестве материала для прокладки, как правило, используется каучук. В процессе эксплуатации, из-за постоянного возвратно-поступательного движения и действия агрессивной среды (изменения температурного режима, выхлопных газов, перегрева и т.д.), кромка колпачков истирается, а сама резина теряет эластичность и твердеет. И как следствие, маслосъёмные колпачки начинают протекать. В результате происходит попадание моторного масла в камеру сгорания.Как правило, на отечественных автомобиля интервал замены маслосъемных колпачков составляет 80000 километров пробега. Для современных моторов, этот период может быть увеличен в 2-3 раза.Первые признаки износа маслосъемных колпачков это — появление синего дыма из выхлопной трубы. Так же у двигателя машины повышается «масляный аппетит». Мотор расходует больше 1 литра на 1000 километров.Конечно, о капитальном ремонте можно не думать, разумеется, если не снизились динамические характеристики и не вырос расход топлива.

Стоит помнить, что протекающее масло горит на раскаленных клапанах, вследствие чего нагар нарастает на внутренних стенках двигателя, сечение впускных и выпускных каналов сужается, а мотор теряет мощность. При активном дросселировании двигателя, нагар начинает осыпаться, его частички забивают седло и рабочую фаску клапана.

Уплотнение нарушается и мотор уже работает с перебоями и глохнет. Другим исходом поломки является прогар выпускного клапана, что может привести к ремонту блока двигателя.Данные проблемы можно решить заменой маслосъемных колпачков на ВАЗ 2109. Поменять колпачки можно своими руками в гараже.На карбюраторных двигателях замену маслосъемных колпачков выполняют аналогично, но перед началом работы необходимо дополнительно снять воздушный фильтр, топливный насос, распределитель зажигания и корпус привода вспомогательных агрегатов.Понадобится такой инструмент для ремонта:

• гаечный ключ «на10»,«на13»,«на17»;
• стандартная плоская и крестообразная отвертка;
• головка для выкручивания свечей;
• съемник колпачков;
• рассухариватель для клапанов;
• комплект новых маслосъёмных колпачков на ВАЗ 2109;
• пинцет или полоскогубцы с тонкими губами.

Самым необходимым является съемник сухарей клапанов. Его можно найти в магазине авто инструментов.

Этапы замены маслосъемных колпачков на ВАЗ 2109 своими руками

Если вы заметили на своем ВАЗ 2109 увеличение расхода масла, это может говорить об износе маслосъемных колпачков (сальников клапанов). Для замены этих деталей не обязательно обращаться в сервисный центр, процедура достаточно простая и может быть выполнена самостоятельно. В это статье мы расскажем о том, как поменять маслосъемные колпачки на ВАЗ 2109.Признаками износа маслосъемных колпачков может быть увеличение расхода масла, а также появление сизо-голубого дыма из выхлопной трубы, что говорит о попадании моторного масла в камеры сгорания. Процедура замены сальников клапанов проста и не требует наличия специального инструмента.Для начала работы вам потребуется подготовить следующий инструмент: набор головок с трещоткой; оловянный или любой мягкий пруток, диаметром 8мм; молоток; плоскогубцы; инструмент для рассухаривания клапанов; пинцет; цанга для снятия колпачков (если нет цанги, можно использовать плоскогубцы); оправка для запрессовки колпачков и ветошь.

Отключите провода от клемм аккумулятора и снимите ремень ГРМ (газораспределительного механизма).

Уберите зубчатый шкив с распредвала, отсоедините провода от первого крепления, открутите гайки и третий болт крепления.

Отверните оставшиеся четыре гайки на передней крышке, после чего отверните шесть гаек задней крышки.

Снимите шайбу и уберите крышки.

Выньте распредвал и снимите с него сальник. Перед снятием распредвала снимите шпонку крепления, если она хорошо зафиксирована, снимайте ее вместе с валом.

Прокрутите коленчатый вал, доводя поршень до мертвой точки наверху.

Открутите свечу и вставьте в отверстие оловянный пруток между тарелкой клапана и днищем поршня.

Установите рассухариватель клапанов, прижмите пружину клапана.

Достаньте сухари при помощи пинцета.

Снимите верхнюю тарелку клапана и пружины.

При помощи цанги снимите маслосъемные колпачки с направляющей втулки; чтобы спрессовать колпачки, резко ударьте по бойку на рукоятке; после чего аккуратно вытащите его из цанги при помощи плоскогубцев.

Установите новые колпачки: предварительно снимите пружины, обработайте колпачки моторным маслом, запрессуйте при помощи оправки в нижнюю тарелку, после чего наденьте пружину.

Выполните сборку в обратной последовательности. Не забудьте убрать пруток из свечного отверстия, всю область работ смазать моторным маслом, а головку блока обработать герметиком в области крайней опоры.

После выполнения замены, рекомендуется проверить зазоры клапанов, а также по мере необходимости отрегулировать клапана.Для стабильной работы автомобиля ВАЗ мы рекомендуем использовать для замены запасные части, рекомендованные автопроизводителем. Найти любые детали на отечественные автомобили вы можете в каталоге нашего магазина.
ПроизводительНомер деталиНазвание детали

AJUSA
12004500
Колпачок маслосъемный на LADA SAMARA (2108, 2109, 2115)

CORTECO
12014584
Колпачок маслосъемный на LADA SAMARA (2108, 2109, 2115)

TRIALLI
CV537
Колпачок маслосъемный на LADA SAMARA (2108, 2109, 2115)

ELRING
702706
Колпачок маслосъемный на LADA SAMARA (2108, 2109, 2115)

GOETZE
2430667010
Колпачок маслосъемный на LADA SAMARA (2108, 2109, 2115)

Полезная информация:

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

Как самостоятельно заменить маслосъёмные колпачки?

Все мы очень расстраиваемся, когда наш автомобиль начинает слишком много (с превышением нормы) потреблять бензин или масло. Лишние расходы, перспективный ремонт, опять неприятности. Первым тревожным сигналом того, что двигатель стал излишне сжигать моторное масло определённо можно назвать появление серо-синего дыма из выхлопной трубы машины. Если вы увидели этот дым — знайте, что сальники клапанов испортились и отработали свой срок, отчего происходит сжигание масла в камерах сгорания, а значит подлежат замене. Давайте рассмотрим, как производится замена маслосъемных колпачков ВАЗ 2109, чтобы взять за пример более простой и понятный автомобиль.

Причины «болезни» и требуемые навыки

Если масло в камерах начало подгорать, вследствие чего появился сизый дым из выхлопной трубы вашего автомобиля, то причиной тому может быть:

• ослабление маслосъёмных колец;
• аналогичное ослабление компрессионных (прижимных) колец;

При обнаружении чего-то перечисленного, паниковать или готовиться к серьёзному ремонту в сервисном центре вовсе не обязательно. Если теоретически знать, как поменять маслосъемные колпачки, то справиться с подобной задачей сможет и новичок, а при наличии хотя бы небольшого опыта ремонта двигателя — вообще не составит труда быстро решить эту проблему. Единственно, что от вас потребуется — это запастись необходимыми инструментами и расходными материалами.

Материалы и инструменты

Слесарный молоток.

Отрез мягкой (лучше оловянной) арматуры (прут) 7-8 мм в диаметре.

Обычные плоскогубцы.

Средних размеров пинцет.

Рассухариватель клапанов.

Специальная оправа для прессовки новых клапанов.

Набор трещоточных головок.

Плоская длинная отвёртка (минус).

Свечной ключ.

Мыло, вода, ветошь, чтобы очистить руки.

Весёлая компания друзей и девушек.

Как вы могли оценить по списку ничего экстраординарного для этой работы не требуется. Более того, если отнестись ко всему спокойно, такой опыт и в будущем пригодится, и пройдёт в комфортной обстановке, надо только точно всё сделать. Между прочим, для проведения аналогичных действий на других моделях ВАЗа, например, на классических 2106, 2107, вам потребуется всё то же самое, что для переднеприводных 2109, 08 или последних поколений тольяттинского завода.

Точный порядок действий

Поставьте рассухариватель клапанов.

Открутив свечу, вставьте в отверстие отрез оловянной арматуры между клапаном и дном поршня.

Проворачиваете коленвал до верхней упорной точки.

Доставайте сальник.

Теперь снимайте распредвал, предварительно сняв с него крепёжную шпонку.
Если она там застряла намертво, выцарапывать её не надо, снимайте вместе с валом.

Сняв шайбу, снимайте переднюю и заднюю крышки.

Одну за другой откручиваете четыре передние гайки, а за ними шесть гаек с задней крышки.

Иногда бывает, что на этом участке нет уплотнительных колец, так вот при обратной сборке вам необходимо его обязательно установить.

От первого крепления отключите провода, затем откручивайте гайки, а затем и третий крепёжный болт.

С распредвала нужно убрать зубчатый шкив.

Снимите ремень ГРМ.

От аккумуляторных клемм отключите провода.

Клапанную пружину прижмите.

При помощи пинцета достаньте сухари.

Сняв клапанную тарелку, достаньте её пружины.

Плоскогубцами стащите маслосъёмные колпачки с втулки.

Резким ударом слесарного молотка бейте по бойку рукоятки для прессовки колпачка, а затем плоскогубцами стаскиваете его.

Обязательно после съёма колпачков проверьте направляющие на предмет повреждений.

Берёте новый сальник, макаете его в свежее масло и аккуратно прессуете его обратно, чтобы насадить на законное место.

Всю дальнейшую сборку производите в точном обратном порядке.

Из детальной инструкции отчётливо видно, как поменять маслосъемные колпачки без особых технических познаний и навыков ремонта. Однако, если вы не уверены в своих силах или опасаетесь навредить двигателю автомобиля, то лучше готовьте деньги отправляйтесь в сервисный центр.

Как осуществляется замена маслосъемных колпачков на ВАЗ 2109, Ремонт автомобилей ВАЗ

x

Check Also

Чтобы облегчить водителю управление транспортным средством, в современных автомобилях на рулевую колонку устанавливают гидроусилитель. Один из основных элементов этого механизма — насос, который прокачивает гидравлическую жидкость по системе ГУРа. При …Устанавливаем фаркоп на ВАЗ-2114 своими руками: чертежи, распиновка и подключение розетки Многие автомобилисты хотят установить на свой автомобиль фаркоп, или говоря техническим языком тягово-сцепное устройство. Конечно, это выгодно, поскольку для …Замена главного и рабочего тормозного цилиндра на автомобилях ВАЗ Эффективность работы тормозов автомобиля зависит от состояния всех ее элементов, и при любых признаках неисправностей в тормозной системе нужно производить ремонт. …Для чего необходима защита картера? Почему установка защиты картера является необходимой? Можно довольно долго не беспокоиться за исправность нового автомобиля, но есть моменты, на которые просто необходимо обратить внимание. Одной …

Как известно, после принятого закона ПДД в 2010 году, все транспортные средства должны ездить с дневными ходовыми огнями в дневное время. Если на автомобилях не предусмотрено заводом ходовых огней, то …

Установка газового оборудования на автомобиль: новые правила, цены Автомобильное топливо постоянно дорожает, и многие водители с целью экономии денежных средств ищут различные альтернативные варианты. Новые правила установки газобаллонного оборудования Изменения …Замена направляющих втулок клапанов на ВАЗ 2109 Становимся механиком Рассмотрим причины« пожара »в карбюраторе при запуске или эксплуатации карбюратора автомобиля ВАЗ 2108, 2109, 21099. Все, в одну сторону или один …Какие дворники лучше поставить на зиму? Рассматриваем комфортные варианты С наступлением холодов многие начинают задумываться, какие дворники лучше поставить на зиму. А вот впервые о необходимости такого устройства в автомобиле, …

Вискомуфта: принцип работы, проверка и ремонт своими руками Проанализировав комментарии автомобилистов на форумах и социальных сетях, стало очевидно, что о столь простом и интересном во многих отношениях устройстве — вискомуфте …

Любой узел в составе современной автомашины имеет большое значение – при возникновении любых неисправностей транспортное средство может потерять способность к передвижению. Ходовая часть автомобиля – это совокупность узлов, которые позволяют …Причины перегрева двигателя — почему двигатель перегревается и как это работает? Конечно, можно доверить эти операции специалистам автосервиса, а можно выполнить их самостоятельно, сэкономив время и деньги и получив уверенность …КПД двигателя внутреннего сгорания – познаем эффективность в сравнении Среди множества характеристик различных механизмов в автомобиле решающее значение имеет КПД двигателя внутреннего сгорания. Для того чтобы выяснить суть этого понятия, …

Для ежедневного использования автомобиля в городских условиях и для поездок за город на пикник или для прогулок, вполне достаточно небольшого, компактного транспортного средства. Но иногда приходиться грузить свою машину под …

Автовладельцы часто интересуются: Как поменять радиатор печки на ланосе не снимая торпеды? Ведь чтобы выполнить эту операцию, не обойтись без подъёмника или ямы. Но мало кто знает, что можно вполне …Повреждение представленной детали может привести к ее биению, что становится причиной поломки сопряженных узлов и элементов. ООО «КарданВалСервис» предоставляет услуги по балансировке валов в Москве. Технология процедуры относительно проста, однако …Какая тонировка разрешена на передние стекла. Альтернативы тонировки. Какая тонировка разрешена на передние стекла. Альтернативы тонировки. В настоящее время весьма актуальным тюнингом для автомобиля является тонирование стекол. Тонирование представляет собой …

Каждому автовладельцу хочется сохранить внешний вид автомобиля в идеальном состоянии. И теперь это стало возможно благодаря защитным антигравийным плёнкам. Защитная антигравийная плёнка является самым передовым средством защиты кузова автомобиля! Защитная …

«Чтоб не пил, не курил…» Вообще-то я курю. Но не за рулём. Это моё первое правило, которое я суеверно соблюдаю все годы: во время управления автомобилем — не курить. А …Увеличиваем мощность 8 клапанного двигателя ВАЗ-2114 своими руками – мифы и реальность Ни для кого не секрет, что в своём штатном, то есть в серийном виде двигатель развивает далеко не …В статье рассмотрим, причины потускнения фар, что из себя представляет полировка фар автомобиля и можно посмотреть видео — полировка фар своими руками, с помощью которого можно самостоятельно выполнить полировку фар …Заднеприводные автомобили ВАЗ-классика уже не производятся в России, и последнее время стали реже встречаться на дорогах, однако, машины еще достаточно популярны и пользуются спросом. Хозяева вазовских «семерок» производят различный тюнинг …

Не только в моторе вашего «железного коня» оседает грязь и ржавчина. То же самое грозит и вашей системе охлаждения, а точнее, радиатору. И не нужно пренебрегать этим, ведь поломка системы …

Самостоятельная замена расширительного бачка ВАЗ 2115 Замена расширительного бачка на ВАЗ 2115 выполняется в случае нарушения его герметичности или повреждения. Сегодня вы узнаете, как заменить бачок охлаждающей жидкости ВАЗ 2115 …Датчик кислорода ВАЗ-2110: где находится, возможные неисправности, как проверить Управление работой двигателей внутреннего сгорания современных автомобилей осуществляется при помощи специальных электронных устройств (контроллеров). Одной из основных задач контроллера является регулирование …

Замена маслосъемных колпачков без снятия головки

Содержание

Как решить проблему на ВАЗах

Клапанная операция с иномарками

Цена операции

Бывает так, что из глушителя появляется синий дым, а мотор неумеренно съедает масло, но тянет по-прежнему хорошо. Это один из верных признаков того, что необходима замена прохудившихся маслосъемных колпачков – важных деталей клапанного механизма. Они начинают пропускать масло по следующим причинам:

• естественный износ;
• несвоевременная регулировка клапанов;
• некачественное масло, залитое в двигатель.

Конечно, синий дым из выхлопной трубы является одним из главных симптомов, говорящих, что означенная операция необходима автомобилю. Но порой есть смысл сделать её во время ремонта поршневого агрегата. Например, замену поршневых колец и маслосъемных колпачков обычно делают одновременно, чтобы не вскрывать двигатель несколько раз.Однако отдельно наш ремонт можно произвести без демонтажа головки блока цилиндров. В последующих строках мы разберем, как осуществляется такая замена на ВАЗ, а также на других марках автомобилей. Читайте также про ремонт рейки гидроусилителя руля и замену противотуманной фары.

Как решить проблему на ВАЗах

Посмотрим, как делается замена маслосъемных колпачков ВАЗ 2107.Нам пригодятся:

• ключи гаечные;
• приспособление для сжатия пружин клапанов;
• пруток оловянного припоя;
• отвертки;
• молоток, оправка;
• плоскогубцы, пинцет.

Начинаем.

Устраняем корпус воздушного фильтра, а также крышку головки блока цилиндров, откручивая соответствующие крепления.

Совмещаем метки, чтобы поршни первого и четвертого цилиндров приняли ВМТ.

Разжав стопорную шайбу, срываем с места гайку звездочки распредвала.

Ослабляем натяжитель цепи привода.

Демонтируем звездочку вала.

Открутив крепления, извлекаем корпус подшипников.

Выкручиваем свечу зажигания 1-го цилиндра.

Убираем рычаг.

Выкручиваем регулировочный болт, вместо него вкручиваем оснастку для сжатия витков.

В отверстие свечи вставляем пруток оловянного припоя.

Закрутив болт оснастки, достаем сухари с помощью пинцета.

Удаляем оснастку, достаем пружины, шайбу и тарелку.

Аккуратно плоскогубцами достаем изношенную деталь.

Новую запчасть загоняем с помощью оправки, осторожными ударами молотком.

Собираем обратно клапанный узел.

Производим замену колпачков от ВАЗ 2107 для остальных гнезд, проворачивая коленвал вполоборота.

Собираем двигатель.

Замена маслосъемных колпачков ВАЗ 2106 выполняется точно так же.Теперь что касается переднеприводных автомобилей Волжского Автозавода. Здесь основное различие с описанной операцией прослеживается на начальном этапе. А после того, как добираются до сухарей, работают точно так же. Итак, когда делается замена маслосъемных колпачков ВАЗ 2109, инструменты берут следующие:

• ключи гаечные;
• приспособление для сжатия пружин клапанов;
• пруток оловянного припоя;
• отвертки;
• молоток, оправка;
• плоскогубцы, пинцет.

Первые пункты отличаются от предыдущей инструкции.

Извлекают шкив распределительного вала.

Тоже удаляют крышку головки блока.

Демонтируют задний кожух.

Снимают со шпилек провода «массы».

Открепляют и убирают корпуса подшипников, а также распредвал.

Дальнейшие действия по смене колпачков на ВАЗ 2109 идентичны описанным в предыдущей инструкции, начиная с пункта 7. При этом поршень цилиндра, с которым работают, должен находиться в ВМТ.

Точно так же осуществляется замена маслосъемных колпачков ВАЗ 2110. Различий с «девяткой» практически нет.

Клапанная операция с иномарками

А теперь обратимся к автомобилю Мицубиси. Для замены запчасти у Лансера 9 нам понадобятся:

• ключи гаечные;
• приспособление для сжатия пружин клапанов;
• пруток оловянного припоя;
• отвертки;
• молоток, оправка;
• плоскогубцы, пинцет.

Действия таковы.

Выкручиваем свечи зажигания.

Устанавливаем поршень первого цилиндра в ВМТ.

Открепляем и снимаем крышку головки блока.

Выкручиваем крепления коромысел.

Удаляем оси с коромыслами.

Вставляем пруток припоя в отверстие свечи.

Устанавливаем оснастку для сжатия витков.

Достаем пинцетом сухари.

Извлекаем пружину, шайбу и тарелку.

Достаем плоскогубцами заменяемую деталь, запрессовываем новую оправкой.

Повторяем операцию для остальных гнезд.

Как видим, заключительный этап технологии мало отличается от инструкции для отечественных автомобилей.Далее разберем замену маслосъемных элементов у Пежо 308. У данного автомобиля есть некоторые сложности на этапе разборки. Инструменты необходимо приготовить такие:

• ключи гаечные;
• приспособление для сжатия пружин клапанов;
• пруток оловянного припоя;
• отвертки;
• молоток, оправка;
• плоскогубцы, пинцет.

Действия нужно начинать в подкапотном пространстве.

Первоначально необходимо удалить резонатор, патрубок, корпус воздушного фильтра, покрытие катушек, катушки.

Вывернуть свечи и устранить крышку ГБЦ.

Выставить первый поршень в ВМТ.

Демонтировать вакуумный насос, натяжитель, заслонку, успокоитель.

Удалить распредвал.

Устранить коромысла.

И только после всего этого можно произвести переустановку нашей детали уже по известному сценарию.

Далее коснемся известного японского автомобиля. Для смены колпачков у Тойоты берут следующий набор инструментов:

• набор гаечных ключей;
• приспособление для сжатия пружин клапанов;
• пруток оловянного припоя;
• отвертка крестовая и отвертка штыковая;
• молоток с оправкой;
• плоскогубцы, пинцет.

Здесь делают следующие манипуляции.

Открепляют кожух, а затем убирают ремень коленвала.

Выкручивают свечи, убирают шланги, тросики.

Снимают крышку ГБЦ.

Совмещают метки.

Извлекают шкив распределительного вала.

Убирают распределительные валы.

Извлекают шайбы.

Дальше производят переустановку заветной детали в каждом гнезде, как это уже описывалось выше.

Напоследок изучим, как делается замена колпачков у БМВ М52 с помощью дежурного набора инструментов.

Удаляют кожух и вискомуфту с вентилятором.

Удаляют декоративные панели.

Извлекают катушки.

Снимают крышку ГБЦ.

Выворачивают свечи.

Поршень первого цилиндра выставляют в ВМТ.

Утапливают натяжитель, ослабляют звездочку выпускного вала.

Демонтируют систему «Ванос».

Устраняют звездочку малой цепи.

Демонтируют подшипники распредвалов и гидрокомпенсаторы.

Наконец, приступают к операции замены маслосъемных колпачков, как мы описывали, без снятия головки.

Цена операции

Все описанные технологии довольно сложны – это заметно сразу. Не каждый автолюбитель решается на такой подвиг! Однако автосервис возьмет за подобные работы немалую сумму. Сколько стоит по России замена колпачков, указано вот в этой таблице.

Город
Стоимость

Москва
2000 руб.

С-Петербург
1800 руб.

Екатеринбург
1600 руб.

Здесь приведены средние цены для иномарок. За ремонт Лады возьмут меньше. Стоимость для ВАЗ данной операции по замене маслосъемных колпачков процентов на двадцать меньше.Вернуться вверхТеперь смотрите видео замены датчика температуры охлаждающей жидкости и как проверить термостат.
