Замена и регулировка переднего ступичного подшипника нива

Симптомы и последствия
Звук вышедшего из строя подшипника передней ступицы 2121 часто практически не отличим от дорожного шума, особенно зимой при движении в шипованной резине по асфальту. Однако по мере износа узла он начинает усиливаться и сопровождает водителя уже непрерывно. Дополнительным звонком служит нагрев колеса в направлении от центра без характерного запаха тормозных колодок.При первых подозрениях на конкретную неисправность нужно заняться ее поиском, а затем поменять деталь, в противном случае, нарушается не только акустический комфорт, но и возникает вероятность полного разрушения подшипника, появления выработки на ступице с ее последующей заменой и в самой запущенной ситуации – перекос и клин колеса, что позволит запросто «сделать уши» с подачи короткой базы и уникальной настройки подвески нивы 21213 и 21214.

Диагностика

В отсутствие специального стенда выявить проблему можно. Для этого с соблюдением предосторожностей вывесите предположительно неисправное колесо. А затем возьмитесь за крайние точки в горизонтальной и вертикальной плоскостях и проделайте качающие движения. Исправный подшипник не имеет люфта либо он незначителен, требующий замены, наоборот. Кроме того, при повороте слышны звуки перекатывания или треск. Что потом? Необходимо самостоятельно поменять ступичный подшипник, ведь о регулировке уже речи нет.а

Замена

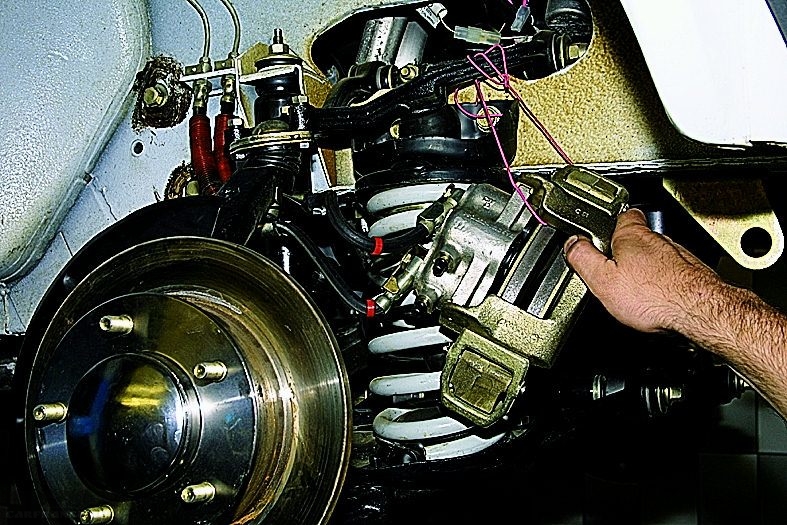

Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:

• Вывесить и открутить колесо;
• Посредством зубила сбить колпак со ступицы;

• С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;• Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;• Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Снятие ступицы

Для этого осуществляется демонтаж конусной втулки.Расконтривание гаек производится аккуратными постукиваниями через зубило.После чего ключом «19» размерности откручиваются последовательно заднее и переднее фиксаторы рычага к кулаку,не забывая избавиться от стопорной пластины.Затем с помощью ключей на «17» и «10», а также плоской отвертки от поворотного кулака убираются шланги тормозного контура.Подставив упор под рычаг снизу, двумя ключами на «13» откручивают гайку, расположенную на болте, фиксирующем шаровое крепление к верхнему рычагу. Аналогично откручивают еще 2 гайки. И отводят узел в сторону.Так же проводят демонтаж нижней шаровой опоры

Когда деталь оказывается освобождена от креплений, придерживая двумя руками кулак поворотный совместно со ступицей, тормозным диском, верхней и нижней шаровыми опорами, ее вынимают.

При разобщении деталей может понадобиться зажать поворотный кулак в тиски, после чего без лишних усилий выколачивают ступицу.Следом убираются болты, крепившие поворотный кулак к рычагу.Тормозной диск выбивается путем накручивания гаек на шпильку с последующими концентрированными ударами по образовавшейся конструкции.

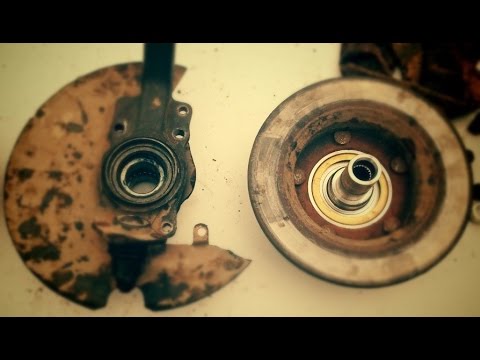

Результат работы на данном этапе: отделенные друг от друга диск тормозной системы и ступица.

Подцепляют кольцо, защищающее от грязи, после чего ключом на «10» снимают кожух, защищающий поворотный кулак.

Замена ступичного подшипника

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца.

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом.

Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов.Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Регулировка

Восстановив конструкцию до момента возврата суппортов с колодками на свое место, на поворотном кулаке размещается фиксатор индикатора часового типа. Индикатор располагается таким образом, чтобы его ножка упиралась в регулировочную гайку.Соорудив рычаг на шпильках, механизм плавно поворачивается вокруг своей оси.В случае превышения допустимого зазора 0,15 мм, проводится замена регулировочной гайки на новую. Последовательно изменяя степень закручивания, измеряется зазор в подшипниках. По окончании работы гайка стопорится.

Есть ли альтернатива постоянному ремонту?

Надо признать, но ступично-подшипниковый узел нивы 4х4, являясь одним из самых нагруженных в машине, так и не научился быть надежным. Что виной, плохие комплектующие или ошибки при проектировании, разобраться не просто. Однако опыт владельцев подсказывает использовать альтернативные варианты, например, заменить «сток» на двурядные подшипники (IVECO, Москвич и т.д.).В отличие от стандартного:

• Узел не требует регулировки и смазки – все настройки произведены с завода.
• Отсутствует вероятность проворота;
• Износ посадочных мест минимален;
• Имеет увеличенный срок службы.

Сложность внедрения заключается в необходимости расточки ступицы под двурядный подшипник, а также относительно высокая стоимость компонентов. Зато краткосрочных попыток поменять снова ступичный подшипник, скорее всего, уже не последует.

Видео инструкция

Замена подшипника передней ступицы на «Ниве»

Ступица «Нивы» заметно отличается от аналогичных деталей других моделей машин этого типа. А все благодаря полному приводу, который обязывает передние колеса иметь прямую связь с трансмиссией, чтобы передавать вращение. Поэтому прежде чем переходить к замене ступичного подшипника, неплохо бы знать, как эта деталь устроена.

Конструкция ступицы «Нивы»

Ступица соединяет колесо и вал, и имеет довольно сложное строение, поскольку ее задача — передавать вращение от одного узла машины к другому. При этом она постоянно подвергается жесткой эксплуатации, особенно во время экстремального вождения, при временном или постоянном полном приводе. Поэтому ремонт этих частей автомобиля необходим довольно часто.Есть два подшипника на «Ниве», приводящие ступицу во вращение. Находятся они на валу и имеют коническую форму. Это общее для всех ВАЗовских машин решение, хотя на машинах других изготовителей авто тоже встречаются подобные варианты конструкции. Она позволяет регулировать люфт, что очень важно, поскольку узел постоянно испытывает высокие нагрузки и быстро изнашивается.Если разболтанность колеса спровоцирована износом подшипников, иногда достаточно подтянуть гайку ступицы. Подтягивая ее, мы сильнее прижимаем обоймы подшипника друг к другу, зажимая ролики. Слишком сильно затянутый подшипник не дает колесу крутиться, поэтому минимальный люфт присутствовать должен. Если колесо перестает вращаться, достаточно ослабить эту гайку.

Подготовительные работы (материалы, инструменты)

Однако сколько ни зажимай подшипники, рано или поздно они выходят из строя, что требует их замены. Этот процесс на всех транспортных средствах подобного типа проходит одинаково. Прежде чем менять передние ступичные подшипники, надо машину хорошо отмыть, особое внимание уделяя передней подвеске. С особой тщательностью надо вымыть тот автомобиль, который часто использовался на бездорожье.Что касается материалов и инструментов, которые понадобятся при работе, то вполне можно обойтись стандартным гаражным набором. Правда, стоит заранее проверить, есть ли у вас приспособление, с помощью которого выпрессовуются пальцы шарниров.

Снятие механизма передней ступицы

Чтобы демонтировать с «Нивы» ступичный подшипник, понадобится выполнить такие действия:

• Подвесить переднюю часть автомобиля домкратом и зафиксировать ее в этом положении.
• Снять колесо, затем тормозные колодки и суппорт.
• Раскрутить и выпрессовать палец бобышки поворотного рычага.
• Открутить болты крепления шаровых шарниров.
• Открутить гайку.
• Снять ступицу вместе с шарнирами.

Когда узел будет полностью снят, подшипники можно осмотреть и заменить, если в этом есть необходимость.Обратите внимание! Неважно, с какой целью был разобран узел и какие работы будут проводиться при этом, но сальники надо заменить в обязательном порядке.Внутреннюю и внешнюю обойму подшипников, а также их ролики надо промыть в керосине. Только после этого можно визуально оценить состояние каждого элемента детали. Если осмотр не показал никаких существенных дефектов и детали в целом выглядят удовлетворительно, достаточно их смазать и заменить сальники.

Замена подшипников ступицы переднего колеса

Чтобы заменить подшипники на машине, саму машину надо выставить на смотровую яму или подъемник. Затем вывешивается передняя часть и снимается колесо. Теперь стал доступен суппорт, который надо отсоединить с направляющей колодок, подвязать их к верхнему рычагу проволокой.Отвернув регулировочную гайку, конусную втулку вынимаем и расконтриваем гайки переднего и заднего креплений: отгибаем края стопортной пластины зубилом. После этого необходимо накидным ключом 19 отвернуть гайки переднего и заднего крепления рычага. Теперь можно снять стопорную пластину и рычаг, который надо отвести от поворотного кулака.Следующим шагом будет отсоединение от кулака тормозных шлангов и крепления нижних и верхних шаровых опор. Теперь можно разъединить тормозной диск со ступицей и кулаком. Если детали отсоединяются не очень охотно, поворотный кулак надо зажать в тиски, а ступицу выбить выколоткой. Важно чтобы последняя была изготовлена из мягкого металла.

Затем вынимаются болты, которыми рычаг крепится к поворотному кулаку, а гайку наворачивают на шпильку, чтобы разъединить тормозной диск со ступицей. Отвернув гайку до конца, можно вынуть шпильку. Эту процедуру надо проделать с остальными шпильками. Теперь тормозной диск легко отсоединится от ступицы.

На следующем этапе надо сбить грязезащитное кольцо. Для этого ключом на 10 открутить болт, которым крепится защитный кожух, снять его. Чтобы снять подшипники ступицы и сальники, надо зажать в тиски поворотный кулак, поддеть сальник отверткой и вынуть его. После этого внутреннее кольцо наружного подшипника с роликами и сепаратором становится доступным. Вынимаем его и проделываем точно такую же процедуру с внутренним подшипником. Теперь можно выбить бородком наружные кольца каждого из них. Снятие деталей закончено.Прежде чем установить новые надо очистить поворотный кулак от старой смазки и нанести новую (примерно по 40 г). Сборка узла проходит в обратном порядке. Чтобы спрессовать подшипники и сальники используют отрезок трубы подходящего диаметра. После установки грязезащитного кольца, его надо вдавить в проточку поворотного кулака в нескольких местах.Теперь к тормозному диску присоединяем ступицу, шпильки запрессовываются все той же выколоткой из мягкого металла. При этом важно, чтобы фрезерованная поверхность головок шпилек была направлена на цилиндрическую поверхность тормозного диска. На болты крепления рычага надо навернуть гайки, чтобы они не выпадали. Последний штрих установки — вставить в приводы шлицы ступицы хвостик наружного шарнира и монтировать поворотный кулак. Теперь осталось лишь отрегулировать зазор в подшипниках.Обратите внимание! Некоторые специалисты предлагают заменить этот узел машины на аналогичный от модели 2121, утверждая, что она более надежная. На самом деле, при легкости монтажа правильно отрегулировать его практически нереально: у них разный наклон оси и некоторые размеры. Также не стоит соглашаться на токарную обработку ступицы от других моделей автомобилей — это увеличивает опасность езды.

Регулировка подшипника передней ступицы

Оптимальный зазор в подшипниках — не более 0,15 мм. Чтобы отрегулировать его, понадобится молоток, ключ на 27 и для болтов. Регулировка происходит в таком порядке:

• Автомобиль надо установить на опоры и снять колесо.

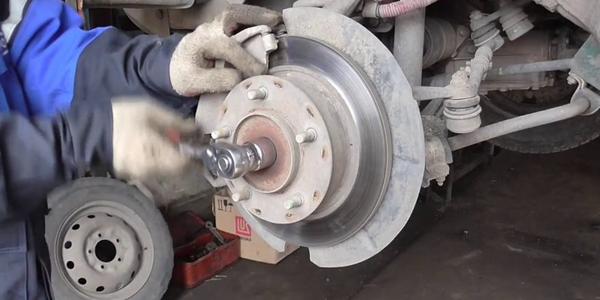

• После снятия декоративного колпака, придерживая ступицу воротком от проворачивания, расконтрить и отвернуть гайку.
• Новую гайку с крутящим моментом 19,6 Н/м надо затянуть, проворачивая саму ступицу в обоих направлениях на 90° примерно два раза. Это поможет подшипникам стать на место.
• Гайку ослабляют, а потом опять затягивают моментом 6,8 Н/м.
• Регулировочную гайку надо отпустить где-то на 25°, а гайку ступицы застопорить.
• В колпак ступицы добавляется смазка, а сам он запрессовывается легкими ударами молотка по окружности.
• Повторить действия в обратном порядке, установив узел на место.

Установить величину зазора легче всего с помощью специального индикатора. В противном случае он проверяется вручную: колесо вывешивают в вертикальной плоскости и раскачивают. Если в этом положении люфт есть, а при выжатом тормозе его нет, зазор надо регулировать.https://www.youtube.com/watch?v=zklt04vTwpoРегулируя зазор, всегда производите замену гаек на новые, поскольку прежние редко удается хорошо законтрить. Если нет новой, лучше взять гайку с другой машины. Всегда проверяйте, насколько легко вращается колесо. Также прокатитесь около километра без использования тормозов и проверьте, насколько нагреваются ступицы.Заменить и отрегулировать ступичный подшипник на «Ниве» сравнительно просто, если знать последовательность работ. Важно одновременно заменять и другой парный подшипник. Особое внимание надо уделить регулировке зазора, поскольку он влияет на износ других деталей машины.

Замена переднего ступичного подшипника Нива Шевроле: фото

То, что колёса на автомобиле Нива Шевроле вращаются плавно, обуславливается наличием подшипников в ступицах. Они могут стоять как на передних, так и на задних колёсах. Предназначаются подшипники для снижения трения.Если такие подшипники выходят из строя, то колесо перекашивается, и начинает неравномерно и быстро стираться резина.

Если повредится подшипник при движении авто, то колесо просто заблокируется и перестанет вращаться.

По этой причине важно уделять своевременное внимание подшипникам, особенно на Ниве Шевроле, так как автомобиль является внедорожником и потому испытывает большие нагрузки на ходовую.

Конструкция передней ступицы на Нива Шевроле

Ступица на авто является элементом, который соединяет колесо и вал привода. В ней есть два подшипника, которые и снижают силу трения при вращении на валу.Схема ступицы в сборе.Такой зазор может со временем эксплуатации и при истирании деталей увеличиваться. В таком случае колёса начинают колебаться на осях, что и является причиной преждевременного износа резины. Чтобы исправить ситуацию, следует своевременно менять подшипники ступиц.Ступица в сборе на поворотном кулаке

Когда необходимо менять ступичный подшипника

При таком лифтовании будет повышенна нагрузка на ступичные подшипники.Выделяются две причины, которые могут свидетельствовать о том, что подшипники надо менять. Это:

Замена переднего ступичного подшипника на Нива Шевроле

Замена подшипника производится поэтапно:

На этом процесс замены подшипников ступицы на Нива Шевроле можно считать завершённым. После сборки следует проверить лёгкость вращения колеса.

Видео как заменить передний ступичный подшипник на Ниве Шевроле

В заключении

В результате на детали возникает микротрещина, которая может стать причиной печального исхода. Поэтому всегда следует быть внимательным на дороге.
