Замена помпы (водяного насоса) на ВАЗ 2114, 2115 8 клапанов: как проверить и поменять своими руками + видео

Помпа (водяной насос) является основным узлом системы охлаждения двигателя внутреннего сгорания. Двигатель при работе нагревается до довольно высоких температур. Для избежания перегрева он охлаждается жидким антифризом, принудительно циркулирующим по каналам внутри корпуса. Именно помпа обеспечивает принудительную циркуляцию охлаждающей жидкости.

Назначение и расположение помпы в автомобилях ВАЗ 2114/15

Назначение водяного насоса во всех автомобилях одинаково — обеспечение принудительной циркуляции антифриза в системе охлаждения двигателя. С помощью помпы происходит интенсивное охлаждение главных узлов мотора — цилиндро-поршневой группы и головки блока цилиндров.Срок службы водяного насоса на автомобилях ВАЗ 2114/15 в зависимости от условий эксплуатации, качества антифриза и самого насоса изменяется в широких пределах — от 40 до 150 тыс. км пробега.Сама помпа представляет собой корпус с посадочным фланцем. Внутри корпуса на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, перекачивающая охлаждающую жидкость (ОЖ), на другом — приводная шестерня. Чтобы антифриз не проникал внутрь подшипника и через него наружу, в корпус запрессован специальный сальник.

Внутри корпуса помпы на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, на другом — приводная шестерня

Водяной насос встроен в силовой агрегат с правой (по ходу движения) стороны и задействован в работе газораспределительного механизма. Вал с крыльчаткой приводится в движение ремнём ГРМ, надетым на шестерёнку, что создаёт дополнительные сложности при неисправности помпы.

Когда сальник начинает пропускать охлаждающую жидкость, она попадает на ремень ГРМ. Ремень из-за этого быстрее изнашивается.

При заклинивании вала ремень ГРМ обрывается или слетает. Это часто приводит к столкновению поршней с клапанами и последующему капитальному ремонту двигателя.

Отсутствие или недостаток антифриза в системе также может привести к перегреву мотора и, как следствие, к капитальному ремонту.

Водяной насос установлен в блоке цилиндров и входит в состав газораспределительного механизмаНа классических моделях ВАЗ помпа вращается от шкива коленчатого вала посредством ремня привода генератора. На автомобилях с передним приводом она интегрирована в механизм газораспределения. Это позволило конструкторам уменьшить габариты силового агрегата.Шкив насоса вращается ремнем ГРМ

В автомобилях ВАЗ 2114/15 с восемью- и шестнадцатиклапанными двигателями расположение помпы одинаково, а конструкция заметно различается. поэтому они не взаимозаменяемы. Основное отличие — большая ширина ремня ГРМ и приводной шестерни для мотора 16V. Поэтому помпы двигателей с разным количеством клапанов не взаимозаменяемы.

На 16-клапанном двигателе ВАЗ 2114 шестерёнка помпы расположена с левой стороны под натяжным роликом

Диагностика неисправностей

Поскольку водяной насос на ВАЗ 2114/15 полностью закрыт пластиковым кожухом газораспределительного механизма, визуально определить неисправности невозможно. Основные признаки неполадок в работе водяного насоса следующие.

Во время работы двигателя со стороны ГРМ доносятся посторонние звуки (гул или скрежет), которые может издавать неисправный подшипник помпы. Однако аналогичный гул может появиться и в случае перетяжки ремня ГРМ после замены, а также при сильном износе натяжного ролика.

На кожухе ГРМ, под машиной после стоянки или на днище кузова обнаружились следы антифриза.

Резкое повышение температуры двигателя во время движения является следствием потери большей части охлаждающей жидкости. Это может произойти из-за пробоя радиатора или окончательного выхода помпы из строя.
В результате заклинивания подшипника шестёренка и вал насоса перекашивается, что может вызвать разрыв ремня ГРМ

Если двигатель заглох во время движения, а стрелка температурного датчика поднялась до максимума, скорее всего, произошло заклинивание вала водяного насоса, и появились проблемы в механизме газораспределения.
Если сальник водяного насоса пропускает антифриз, его следы видны на блоке цилиндров

Для более точной постановки диагноза следует выполнить следующее.

Ключом на 10 открутите три болта крепления и снимите защитный пластиковый кожух.
Откручиваются три болта крепления, и снимается защитный кожух

С помощью гайки ослабьте натяжной ролик ремня.

Руками проверьте наличие люфта на валу водяного насоса. Если шестерня шатается, насос подлежит замене.

Наличие следов антифриза под кожухом чаще всего является следствием износа сальника.

Затруднённое вращение вала свидетельствует об износе подшипника.

Почти всегда диагностика водяного насоса производится при замене ремня ГРМ. Согласно технической документации на автомобили ВАЗ 2114/15 на двигателях 8V ремень должен меняться каждые 60 тыс. км пробега, на двигателях 16V — каждые 45 тыс. км.

Замена помпы на двигателе 8V

Алгоритм снятия и установки помпы похож на процесс замены ремня ГРМ. Всю работу можно разделить на несколько этапов.

Подготовка инструментов и рабочего места.

Частичный слив антифриза и разборка механизма, снятие неисправного элемента.

Приобретение новой помпы.

Установка новой помпы и проверка её работоспособности.

Такая последовательность более целесообразна. Следует сначала снять и осмотреть старый насос, а потом покупать новый. Нередки случаи, когда исправная помпа менялась из-за износа прокладки и прохудившегося герметика.

Необходимые инструменты и расходные материалы

Для замены помпы автомобиля ВАЗ 2114/15 не потребуется загонять машину на эстакаду или смотровую яму. Достаточно гаража или ровной хорошо освещённой площадки. При работе используются следующие инструменты:

• стандартный набор накидных и рожковых ключей;
• комплект головок с воротком;
• домкрат и колёсные упоры;
• пассатижи с конусообразными губками, заострёнными на концах;
• отвёртки;
• ёмкость для слива ОЖ;
• ветошь;
• защитные перчатки.

Для замены водяного насоса ВАЗ 2114/15 потребуется стандартный набор инструментовВсе работы проводятся на остывшем двигателе в следующем порядке.

Открутите три болта крепления кожуха ГРМ.

Риска на шестерёнке распределительного вала совмещается с выступом на корпусе двигателя (с левой стороны). Для этого домкратом поднимается и фиксируется упорами правая передняя часть кузова. При включённой четвёртой передаче правое переднее колесо медленно проворачивается руками до совмещения меток.
Перед снятием ремня ГРМ следует совместить метки на шкиве распредвала и двигателя

Ослабьте ремень газораспределительного механизма, открутив натяжной ролик. Снимите ремень с зубчатого шкива распредвала и отодвиньте в сторону вместе с роликом. При разборке откручивать нижний шкив и снимать ремень привода генератора нет необходимости.
Снимается ремень ГРМ вместе с натяжным роликом

Отсоедините минусовую клемму аккумулятора. Демонтируйте модуль зажигания, не отсоединяя проводов. Пробка для слива ОЖ в форме болта находится под ним.

Полностью сливать ОЖ для замены водяного насоса не имеет смысла. Нужно слить такое количество, чтобы уровень антифриза стал ниже места крепления помпы.

Подставьте ёмкость под машину со стороны сливной пробки.

Возьмите кусок обычного шланга и опустите один его конец в подготовленную ёмкость, а другой направьте на пробку в блоке цилиндров.
Ёмкость для слива ОЖ ставится со стороны сливной пробки

Гаечным ключом на 13 открутите болт-пробку, уберите его в сторону и приставьте шланг. Другой рукой медленно отверните пробку расширительного бачка.

Когда струя ослабнет, и тосол потечёт по стенке блока цилиндров, завинтите пробку на место и затяните ключом.

Уберите ёмкость из-под машины, чтобы в тосол не попадала грязь. Открутите тонкий патрубок, ведущий к блоку подогрева дроссельной заслонки, — через него будет выходить воздух при заполнении рубашки охлаждения.

Снимите патрубки подогрева дроссельной заслонки.
После слива ОЖ снимаются патрубки подогрева дроссельной заслонки

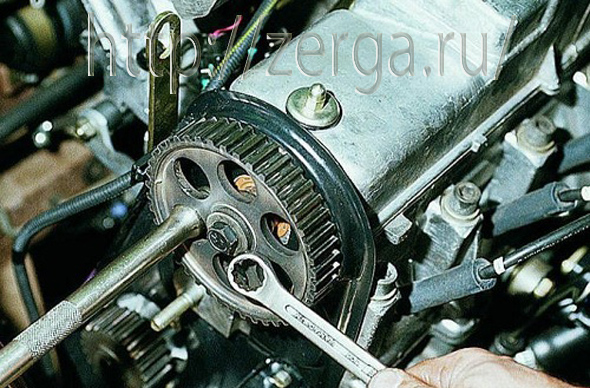

Заклинив зубья шестерни распределительного вала отвёрткой, открутите болт её крепления. Снимите шкив, не потеряв фиксирующей шпонки.

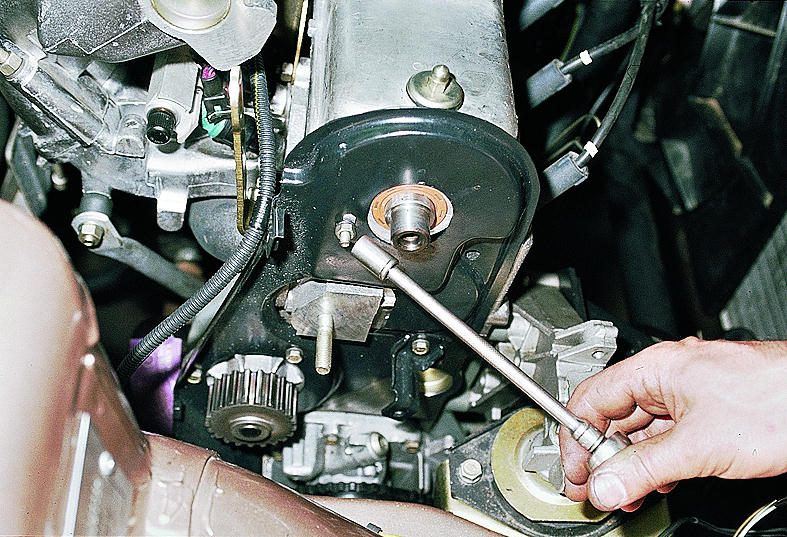

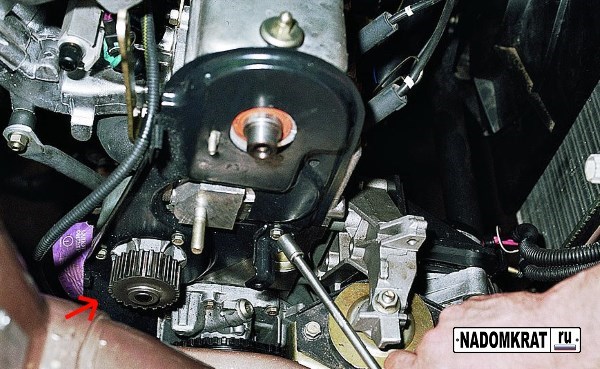

Накидным ключом отверните пять болтов, удерживающих металлический кожух, и снимите его.
Отворачиваются пять болтов, удерживающих металлический кожух, и помпа снимается

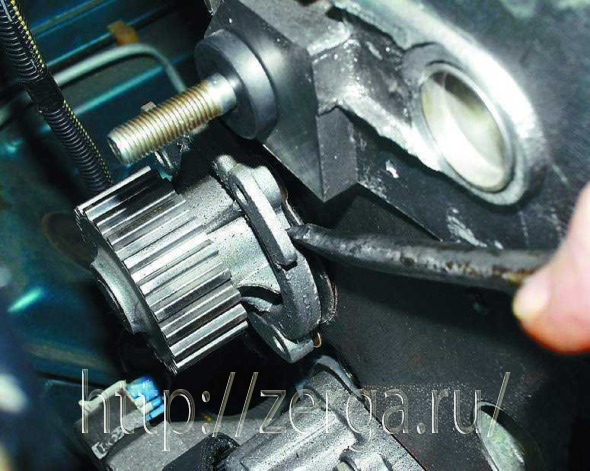

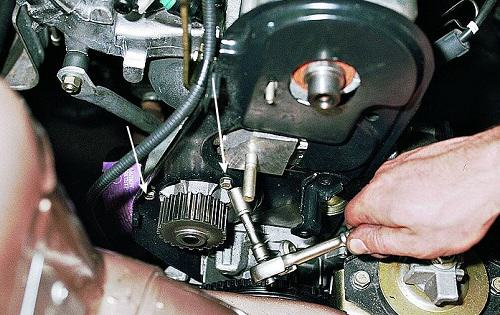

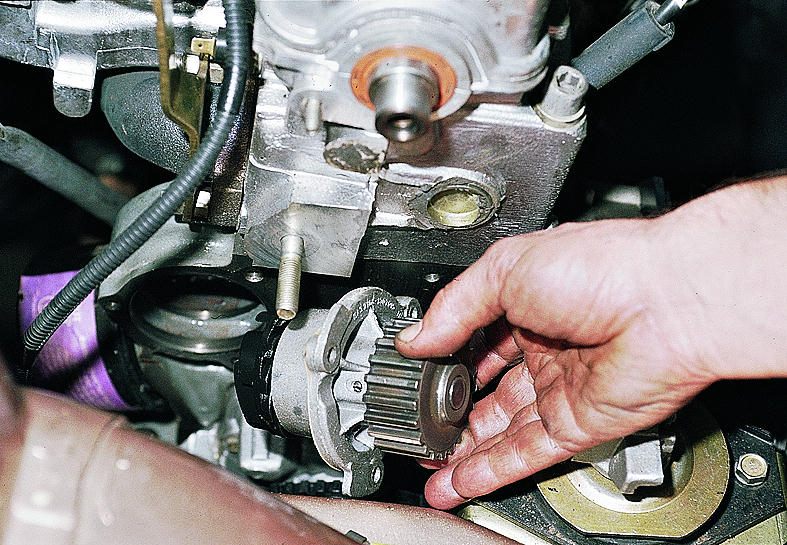

Отверните головкой три болта крепления помпы. Аккуратно обстучите корпус насоса по периметру через деревянную наставку, чтобы фланец отошёл от блока. Извлеките помпу из гнезда.

Сняв помпу, тщательно протрите весь механизм и очистите посадочное место от остатков герметика.

При замене помпы обычно проверяется состояние ремня ГРМ и натяжного ролика. При необходимости они заменяются на новые.Если причиной снятия насоса была течь антифриза, следует проверить и оценить люфт при вращении вала. Если люфта нет, нужно налить внутрь насоса немного керосина и посмотреть, надёжен ли сальник. Если сальник работоспособен, насос после чистки можно устанавливать обратно, предварительно обработав прокладку на фланце герметиком.

Выбор нового насоса

Чтобы не ошибиться при покупке нового насоса, нужно взять с собой в магазин старый экземпляр. При этом следует иметь в виду, что производители постоянно совершенствуют защиту от подделок, поэтому на новой помпе можно заметить следующие отличия:

• лопасти крыльчатки выполнены прямыми в виде трапеции, а не изогнутыми, как это делалось ранее;
• на торце шкива нанесена лазерная маркировка;
• на крыльчатке отлит логотип производителя (например, TZA);
• упаковка запечатана бумажной пломбой, на которой указан каталожный номер детали.

На оригинальную запчасть производитель TZA наносит лазерную маркировкуНовые модели водяных насосов комплектуются фланцевой прокладкой из мягкой пробки. С картонной прокладкой продаются подделки и насосы старых выпусков.

Видео: обзор водяных насосов ТЗА

Установка нового насоса

При установке новой помпы на фланец и прокладку следует нанести высокотемпературный герметик, а затем аккуратно вставить прокладку в гнездо. Отверстия на фланце и блоке совпадают только в одном положении — поэтому ошибиться здесь невозможно.Перед установкой насоса на прокладку наносится герметикПорядок установки нового насоса следующий.

Прикрутите и затяните болты на фланце водяного насоса.

Установите и закрепите металлический кожух.

Поставьте шкив распределительного вала и притяните его болтом. Наденьте натяжной ролик и ремень ГРМ.
Устанавливается натяжной ролик и ремень ГРМ

Используя заострённые пассатижи, натяните роликом ремень ГРМ до такой степени, чтобы его нельзя было повернуть рукой больше чем на 90° вокруг своей оси.
Ремень ГРМ нгатягивается до такой степени, чтобы его нельзя было повернуть рукой больше чем на 90°

Установите пластмассовую крышку.

Залейте антифриз через воронку, вставленную в расширительный бачок. Медленно заполняйте систему до тех пор, пока из снятого патрубка подогрева дроссельной заслонки не потечёт ОЖ.

Наденьте патрубок, закрепите его хомутом и долейте ОЖ в бачок до требуемого уровня.

Для проверки работоспособности новой помпы запустите двигатель и прогрейте его до рабочей температуры.

Видео: замена помпы на ВАЗ 2114

Замена помпы на двигателе 16V

При замене помпы на ВАЗ 2114/15 с шестнадцатиклапанным двигателем к рекомендованному порядку действий добавляется несколько дополнительных операций:

• снятие двух шестерён распределительных валов вместо одной;
• демонтаж дополнительного опорного ролика;
• для доступа к помпе снимается колесо и через арочный проём нижняя часть защитного кожуха.

На двигателе 16V снимаются две шестерёнки распредвалов и металлическая пластинаПри обратной сборке следует обратить внимание на положение меток на шкивах распределительных валов. Допускается максимальное отклонение в сторону на половину зуба. После натяжения ремня нужно провернуть коленчатый вал несколько раз, чтобы убедиться в правильном совмещении меток.

Установка дополнительного насоса

Для повышения эффективности отопителя салона некоторые автовладельцы устанавливают на ВАЗ 2114 дополнительный электрический насос от «ГАЗели». После такого тюнинга печка начинает обогревать салон при температуре антифриза 50 °С.Для монтажа дополнительного насоса потребуется:

• реле на 4 контакта и дополнительный разъём;
• гнездо под предохранитель;
• медные многожильные провода;
• резиновые патрубки для подсоединения помпы.

Дополнительный насос крепится скобой к одному из болтов коробки передачПеред монтажом рекомендуется снять крышку электронасоса и «посадить» её на герметик — на «ГАЗели» в этом месте нередко возникает течь. Затем насос прикручивается к одному из болтов крепления коробки передач.После этого подающий патрубок отопителя отсоединяется от мотора и подключается к дополнительному насосу. В разрыв между водяной рубашкой двигателя и новым агрегатом вставляется второй патрубок. Электрическое подключение производится к любой кнопке на приборной панели.Для включения насоса вместе с зажиганием от кнопки электрическое подключение проводится через реле

Самостоятельная замена помпы на автомобиле ВАЗ 2114/15 не представляет большой сложности. Наличие стандартного набора инструментов и свободного времени избавит автовладельца от поездки в автосервис и денежных расходов. Не забывайте следить за уровнем антифриза и ваша новая помпа прослужит долго.

Помпа на ВАЗ 2114/2115: замена своими руками

ВАЗ 2114 и ВАЗ 2115 считаются своего рода «звёздами» АВТОВАЗа начала 2000 годов. Эти модели действительно отличаются неприхотливостью и долговечностью. Каждый владелец, который внимательно следит за своим четырёхколёсным другом, понимает, как важно обеспечивать своевременный уход механизмам. Для поддержания работы двигателя в штатном режиме достаточно вовремя менять масло и следить за системой охлаждения. Однако если замена масла обычно не представляет трудностей для водителей, то работа с системой охлаждения и, в частности, с помпой может вызвать некоторые затруднения.

Для чего нужна помпа в автомобиле

Говоря о работе двигателя, нельзя не оценить и функционал системы охлаждения. Ведь именно благодаря её качественной работе становится возможным эксплуатация мотора при любой погоде и в любом режиме.В расширительный бачок заливается охлаждающая жидкость (на автомобилях ВАЗ 2114, ВАЗ 2115 с одним и тем же успехом может использоваться как тосол, так и антифриз). Из бака жидкость по трубкам поступает в водяной насос (его второе название — помпа), а оттуда уже в радиатор и к блоку цилиндров. Именно циркуляция жидкостей обеспечивает качественное и своевременное охлаждение мотора.

Стандартное изделие в металлическом корпусе оснащено крыльчаткой для создания давления тосола в системе

Водяной насос приводится в движение после запуска силового агрегата. На ВАЗ 2114, 2115 он находится в системе ГРМ, то есть крыльчатка насоса запускается ремнём ГРМ. Крыльчатка вращает лопастями, благодаря чему тосол начинает циркулировать по всей системе. Если бы помпы не было, то смысла во всей охлаждающей системе не наблюдалось.Помпа служит одной-единственной цели — создавать необходимое давление в системе для бесперебойной циркуляции тосола.

Замена помпы на ВАЗ 2114 (8 клапанов)

Замена водяного насоса — эта та редкая процедура, которая рано или поздно будет нужна любому автомобилю. Помпа по своему устройству — максимально простой прибор, поэтому и ломается нечасто. Однако со временем или из-за агрессивной манеры езды может выйти из строя любой агрегат.

Как проверить помпу

На ВАЗ 2114,2115 очень легко выявить неисправность водяного насоса. Не нужно обладать какими-то специальными знаниями, так как существует всего три признака, на которые нужно обратить внимание.

Перегрев двигателя

Если даже в зимнее время года при езде на небольшие расстояния вентилятор не справляется с охлаждением, то этот признак может свидетельствовать о том, что с помпой не всё в порядке. Если стрелка прибора на температуре мотора постоянно находится выше рабочей отметки в 90 градусов, то самое время провести проверочные работы:

Завести мотор, прогреть его до рабочей температуры.

Включить печку.

Если сразу из печки начинает поступать холодный воздух, то циркуляция в системе охлаждения не работает нормально.

Необходимо заменить помпу, так как неисправность связана с повреждениями крыльчатки.

Появление испарений и жара из-под капота — явный признак сильного перегрева двигателя

Ремень ГРМ изнашивается неравномерно

При осмотре гидрораспределительного механизма ВАЗ 2114, ВАЗ 2115 можно заметить неравномерный износ ремня. Действительно, в силу того, что помпа напрямую направляется ремнём ГРМ, он изнашивается неравномерно (например, только с одной стороны) — этот признак также свидетельствует о поломках водяного насоса.Потребуется снять ремень, чтобы убедиться в реальности своих догадок. Из-за износа подшипников помпы он может разбалтываться, в связи с чем быстро порвётся. Тогда как сама помпа может ещё выполнять свою функцию в штатном режиме какое-то время.В идеале ремень ГРМ должен равномерно изнашиваться с двух сторон

Течь помпы

Если водяной насос стоит на автомобиле очень долго, то рано или поздно сальник настолько сильно износится, что начнёт протекать. Течь тосола в ГРМ под помпой — это один из признаков неисправности помпы. При выделении нескольких капель в сутки ситуацию нельзя считать критичной: насос в целом справляется со своей работой, обеспечивая качественное охлаждение мотора. Однако если из-под помпы вытекает большое количество тосола, нужно менять насос в срочном порядке.Обильная течь говорит о потере герметизации помпы и о её выходе из строя

Готовим инструменты

Независимо от того, какая именно проблема возникла на вашем автомобиле, единственным решением для её устранения можно считать замену помпы. Эту работу на ВАЗ 2114, ВАЗ 2115 можно выполнить и самостоятельно, так как удобная конструкция машины вполне позволяет провести все этапы работ без специальных навыков и умений.Для начала нужно будет подготовить нехитрый инструмент:

• гаечные ключи на 10, 17 и 19;
• торцовая головка на 10;
• плоская отвёртка с тонким лезвием.

Без этого трубчатого торцевого ключа невозможно будет открутить труднодоступные болты на креплении помпы

Как поменять помпу

Порядок работ на ВАЗ 2114, 2115 с 8-клапанным двигателем определяется следующим образом:

Снять защитный кожух с ГРМ.

Слегка ослабить ролик — натяжитель.

Чуть-чуть уменьшить степень натяжения ремня генератора, после чего снять ремень генератора и ремень ГРМ.

От помпы отключить все шланги (возможно вытекание тосола, поэтому рекомендуется заранее подставить под помпу ёмкость или проложить место ветошью).

Слить из системы тосол (достаточно отвернуть пробку из радиатора, чтобы жидкость вытекла за 10 минут).

Отсоединить защитную крышку насоса и вытащить помпу.

После демонтажа обязательно нужно очистить поверхности фланца от потёков и грязи, а также удалить остатки старой резиновой прокладки.

Далее потребуется выполнить все работы по установке новой помпы в обратном порядке.

Видео: процедура замены водяного насоса своими руками

Рекомендуется убедиться, что новая и старая помпы полностью идентичны

Как поменять патрубки на помпе

Замена патрубка на водяном насосе целесообразна в тех случаях, когда шланг вздулся или имеет мелкие трещинки, через которые проступает тосол. Существенный недостаток смены патрубков заключается в том, что они расположены ниже помпы — то есть придётся домкратить кузов и подлезать снизу.Старые патрубки снимаются после того, как были слит антифриз и демонтирована сама помпа. Важно очистить место посадки от пыли, грязи и потёков охлаждающей жидкости. После подсоединить к новой помпе новые патрубки, установив на стыке новую прокладку. Рекомендуется пользоваться термостойким герметиком для надёжности соединений.Перед установкой новых патрубков необходимо слить тосол из системы охлаждения

Как поставить дополнительную помпу на ВАЗ 2114, 2115

Опытные владельцы ВАЗ знают, что «четырнадцатая» и «пятнадцатая» идеально подходят для проведения самых разных экспериментов по установке того или иного оборудования. Например, если штатного обогрева на ВАЗ 2114 через печку владельцу недостаточно, то можно установить вторую (дополнительную помпу). Суть этой процедуры заключается в том, что помпа будет качать тосол по малому кругу, обеспечивая, таким образом, более качественное охлаждение мотора и поддерживая температуру в салоне зимой.Второй водяной насос заставляет систему охлаждения работать с максимальной продуктивностьюЗаранее нужно будет приобрести следующие запчасти:

• водяной насос (для моделей 2114 и 2115 идеальным решением считается помпа производства Bosch 0 392 020 034);
• элементы электрооборудования;
• несколько шлангов разной длины (в зависимости от диаметра малого круга) с хомутами;
• крепёж для помпы.

Собираем конструкцию

В этом деле уже потребуется кое-какой опыт самостоятельного обслуживания ВАЗ. Так, чтобы установить дополнительную помпу, необходимо:

Собрать сам этот узел из трёх частей — помпы и двух патрубков (самый короткий шланг работает на отвод, более длинный — на всос тосола).

Далее слить охлаждающую жидкость из системы.

Возле днища машины нащупать два шланга, идущих от печки, снять тот, который работает на отвод.

Вместо него подсоединить собранный узел.

После этого саму помпу прикрепить к картеру механической коробки переключения передач. Лучше использовать для этого кронштейны и винты.

Завершающий этап — это заливка нового тосола.Для крепления насоса можно использовать крепёж любого вида, главное — обеспечить надёжность соединения

Замена помпы на ВАЗ 2114, ВАЗ 2115 (16 клапанов)

Процедура замены водяного насоса на моторах 8 и 16 клапанов будет несколько различаться. Дело в том, что на ВАЗ 2114 с 8 клапанами стоит только один шкив коленчатого вала, а на машинах с 16-клапанным мотором — два. То есть конструкции автомобилей с разными типами двигателей несколько отличаются друг от друга.

Процедура замены водяного насоса

Для начала потребуется снять пластиковый кожух защиты ремня ГРМ, однако это не так просто, как на ВАЗе с 8 клапанами:

Для того чтобы снять кожух потребуется снять шкивы с обоих коленвалов.

И также нужно отсоединить два ролика ГРМ — опорный и натяжной.

Снять помпу без демонтажа шкивов и роликов невозможно.

Также потребуется снять правое переднее колесо. Рекомендуется использовать домкрат, чтобы поднять кузов на нужную высоту. Только так можно будет добраться до болтовых соединений, которыми кожух ГРМ крепится к мотору.

Далее можно руководствоваться той схемой, которая приведена для 8-клапанных двигателей.Работа по замене водяного насоса на ВАЗ 2114 и ВАЗ 2115 не представляет особых сложностей. Главное — тщательно подойти к выполнению каждого этапа процедуры и работать только исправными инструментами. Замена помпы своими руками — это та работа, которая не нуждается в спецподготовке.

Какая лучше помпа на ВАЗ-2114 8 клапанов: что поставить, опрос

Система охлаждения автомобиля ВАЗ-2114 представляет собой сложно-составной механизм разнообразных частей и механизмов, и основой всему лежит водяной насос или попросту – помпа. Этот механизм достаточно редко выходит полностью из строя, однако неполадки связанные с его стабильной работой встречаются периодически. Поэтому каждому владельцу ВАЗ-2114 необходимо знать, на какую помпу обратить внимание, если старая исчерпала свой эксплуатационный ресурс.

На видео ниже рассмотрен вопрос выбора помпы на ВАЗ-2108 (помпы двигателей на ВАЗ-2114 и 2108 идентичны):

Ниже мы расскажем вам о том, какие основные неисправности встречаются при поломке водяного насоса и на какого производителя обращать внимание во время покупки.

Правила покупки

Во время приобретения запчасти, визуально осмотрите её, оцените состояние металла и соединений. Визуально сравните несколько вариантов от разных производителей на качество вращения лопастей и чётко выставленного угла на стороне крепления помпы к блоку двигателя. Потому как неровно расположенная помпа будет приводить к износу ремня. Ниже, мы подобрали самые популярные модели водяных насосов, которые отличаются стабильной и продолжительной работой.

Выбор помпы (какая лучше для ВАЗ-2114)

Помпа от HEPU серии R 620-625обратите внимание на тот, как определить оригинальность товара.Окончательно ответить на вопрос, какой производитель или фирма лучше — весьма сложно, потому как у большого числа устройств, есть свои как отрицательные, так и положительные отзывы. Поэтому, делать свой выбор следует из самых популярных моделей среди автолюбителей.

Опрос пользователей портала

 Загрузка …

Что будет, если помпа выйдет из строя?

Клин помпы, в результате обрыв ремня ГРМОсмотр помпы необходимо проводить регулярно, так как именно от её состояния зависит вся циркуляция охлаждающей жидкости в системе. Приводится она в рабочее состояние механически, то есть при помощи зубчатого ремня ГРМ, связанного также и с генератором. Соответственно, при её поломке, движение охлаждающей жидкости прекращается и тосол начинает закипать в бачке. Двигатель автомобиля не только очень быстро перегревается, но и могут возникнуть неполадки с передачей напряжения в систему.

Проверка работоспособности водяного насоса на ВАЗ-2114

Если у вас возникают сомнения, о факте неисправности помпы, и внешний осмотр на наличие подтёков ОЖ не дал никаких результатов, можно проделать следующее:

• Возьмитесь рукой за верхний шланг у радиатора охлаждения в то время когда автомобиль работает.
• Далее сожмите его с небольшой силой и попробуйте почувствовать пульсацию движения жидкости.
• Если подобное есть, то это значит, что жидкость циркулирует, и замена ей не требуется.

Признаки поломки помпы

Говорить о неисправности помпы можно, если у вас присутствуют следующие неисправности:

Уровень охлаждающей жидкости в бачке уходит до минимума. Эта причина самая распространённая, так как именно так можно понять, что ОЖ постоянно уходит из-за протечек. Они могут быть как в самом бачке, патрубках, или в местах их соединений, а так же непосредственно в радиаторе. Только лишь проверив всю систему, можно быть уверенным, что причина кроется не в этом.
Уровень ОЖ на минимуме.

Наличие жидкости на вентиляционном отверстии. Наличие следов жидкости на этом месте свидетельствует о наличии протечек со стороны сальника помпы. Это случается в тех случаях, когда эксплуатационный срок длителен, либо её предыдущий монтаж был проведён неправильно. Характеризуется это либо потерей жидкости (указанными в пункте – 1 – прим.), либо наличием подтёков.

Слом лопастей ротора. Диагностировать эту неисправность можно только лишь, полностью демонтировав помпу. И если хотя бы их часть сломана, то работа всего узла нарушается полностью.

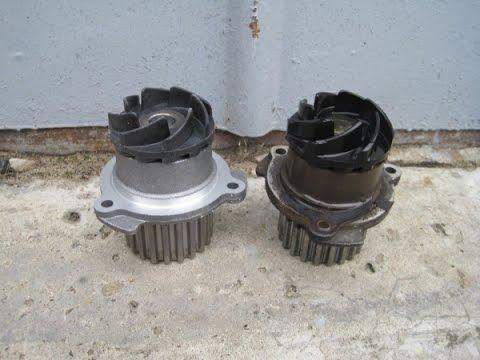

Наглядный пример новой и старой помпы.

Во время работы двигателя слышен гул. Гул возникает тогда, когда изношены подшипники помпы, при наличии подобных поломок, может наблюдаться повышенный износ ремня ГРМ. Это происходит потому, что ось помпы ослабевает и тот натяг, который был до этого пропадает. Помните, что обрыв ремня ГРМ может повлечь не очень приятные последствия.

Налёт на сальнике помпы. Этот признак не является причиной неисправности, однако может послужить причиной возникновения скорейшего износа и дальнейшей протечки.

Примечание! Помните, что при стабильно функционирующей, рабочей помпе, стрелка на приборной панели очень редко забирается до красной отметки. Это может произойти лишь в летнее время, в жару, когда автомобиль работает на холостом ходу, либо на повышенных оборотах.

Проверка

Проверить работоспособность помпы на ходу легко, необходимо переставить рычаги управления на обдув салона тёплым воздухом и дождаться того, какой будет эффект. Если воздух холодный – это значит, что циркуляции ОЖ нет, а помпа неисправна.Выше, были описаны все причины при возникновении которых, вам, так или иначе, потребуется замена водяного насоса. И у вас может возникнуть резонный вопрос о том, какую лучше выбрать и как предостеречь себя от покупки заведомо некачественной, а порой и контрафактного изделия.

Замена и обслуживание помпы в ВАЗ 2114 своими руками

В системе охлаждения ВАЗ 2114 работает множество элементов, один из которых – водяной насос. Среди автомобилистов агрегат больше известен как помпа. Насос выходит из строя редко. Но если это произошло, то эксплуатация автомобиля с неисправной помпой может привести к перегреву силовой установки. Чтобы сохранить все элементы двигателя и системы охлаждения в рабочем состоянии, нужно проводить регулярный осмотр. Касается это и водяного насоса.Внешний вид помпы (водяного насоса), которая используется в охлаждающей системе автомобилей ВАЗРазобравшись с предназначением помпы, можно легко проверить её работоспособность. Способов проверки достаточно много, но большинство автомобилистов предпочитают делать это при помощи верхнего шланга радиатора. Его необходимо зажать во время работы двигателя. Если внутри шланга чувствуется пульсация охлаждающей жидкости, значит помпа работает исправно, соответственно, замена не требуется.

Признаки неисправности

Существует четыре признака по которым можно понять, что водяной насос в автомобиле ВАЗ 2114 вышел из строя:

Охлаждающая жидкость быстро уходит. Такой признак указывает на то, что помпа повреждена. Также течь может быть в другом месте, к примеру, в патрубках или в самом радиаторе. Необходимо проверить всю систему охлаждения на наличие протечки.

Повреждения ротора. Чтобы проверить эту деталь, необходимо провести осмотр обратной стороны водяного насоса. Если лопасти ротора частично или полностью разрушены, работа всего узла ухудшается.

Жидкость на контрольно-вентиляционном отверстии. Если из этого отсека сочится антифриз, значит сальник помпы износился. При обнаружении темного налета вокруг сальника, необходимо заменить его.

Воющий шум во время работы мотора ВАЗ 2114. Такой дефект чаще всего появляется при износе подшипников вала помпы.

Местонахождение помпы под капотом. При замене насоса требуется установка нового ремня ГРМПри необходимости замены помпы, нужно позаботиться о наличии нового ремня газораспределительного механизма. Перед началом разбора нужно убедиться, что под рукой присутствует набор отверток, гаечных ключей, куплены детали на замену, прокладки, герметик и т.д. Процесс будет значительно проще, если водитель снимет правое переднее колесо. Лучше демонтировать его вместе с защитой. В подготовку также входит удаление кожуха ремня ГРМ, который крепится на болты. После можно снимать ремень, шкив и ролик генератора. В общем, механизм натяжения ремня должен быть убран.

Инструкция

Замена начинается с демонтажа шестерни газораспределительного вала в ВАЗ 2114. Достать её можно при помощи торцового ключа, который помещается в одно из отверстий. Этим действием шестерня будет «заблокирована», и можно будет открутить все болты крепления.

Вам нужно открутить четыре болта, которые держат крышку шкива распредвалаОбычно шестерня сидит свободно, но при сопротивлении ей можно помочь молотком. Также нужно быть особенно внимательным при демонтаже, так как фиксирующая шпонка расположена внизу шестерни. Определить где низ, а где верх можно по меткам газораспределения. Нужно проследить, чтобы шпонка не выпала, так как деталь маленькая. Легче всего её достать при помощи плоской отвертки.

После нужно слить весь антифриз из системы. Когда жидкость слита, можно демонтировать металлический щиток.
Держат металлический щиток несколько болтов и гайка. Эти элементы помечены стрелками

Теперь водитель может извлечь нерабочий механизм водяного насоса. Замена может застопориться, так как не всегда вручную можно сорвать механизм. Помочь в этом деле может деревянная наставка и молоток. Насос нужно вынимать, когда его ничего не держит. Упростить процесс может отвертка, но при ощутимом сопротивлении не стоит давить инструментом, так как алюминиевый корпус может навредить другим элементам.
Вам необходимо повернуть крышку и аккуратно извлечь помпу с её посадочного места

Когда механизм извлечен, можно приступать к установке нового насоса. Место необходимо тщательно зачистить от старого герметика, а также удалить старую прокладку. На новую прокладку следует нанести слой герметика и поставить её вместе с новым насосом.
Номер, обозначенный стрелкой, должен находиться сверху, чтобы механизм работал исправно

Замена проходит просто, важно, чтобы вместе с водяным насосом был установлен новый ремень. Монтируется он после того, как замена помпы будет завершена. Перед началом эксплуатации необходимо подождать полного высыхания герметика.

Замена помпы ВАЗ 2109-2115

Рад приветствовать Вас дорогие посетители сайта zerga.ru. В данной статье «Замена помпы ВАЗ 2109-2115», хочу предоставить вам подробный материал по замене помпы системы охлаждения двигателя.
В работе по замене водяного насоса, нет ничего сложного, единственное, что нужно будет сделать, снять ремень газораспределительного механизма. Как его правильно снять и потом обратно установить без серьезных последствий рекомендую прочитать специальную статью «Замена ремня ГРМ ВАЗ 2109».
Как мы уже знаем, помпа приводится в действие ремнём газораспределительного механизма и выход её из строя может привести к серьёзным последствиям. Что за последствия? Самое серьезное, что может случиться, это клин помпы, при этом рвёт ремень ГРМ.

Если у Вас двигатель рабочим объемом не 1300 кубиков, то надо будет заменить помпу и установить новый ремень ГРМ, а если вам не повезло и у вас двигатель 1300 кубиков, Вам предстоит частичная разборка двигателя и ремонт головки блока цилиндров (замена клапанов, притирка клапанов и возможно замена направляющих клапана). Как сделать ремонт головки блока цилиндров я рассказывал здесь.

Обычно, насос меняют одновременно с ремнём ГРМ, что бы потом не пришлось Вам разбирать всё ещё раз, но бывают разные ситуации, когда нужно провести замену в не запланированное время.
Признаками выхода из строя помпы может быть появление шума в моторном отсеке или течь охлаждающей жидкости.
Шум идёт от изношенных подшипников в водяном насосе, а значит, в скором времени должен произойти клин, так же от изношенных подшипников повреждается и сальник, который начинает пропускать охлаждающую жидкость наружу.

Стоит обратить ещё на один не маловажный фактор, я бы сказал очень серьёзный для владельцев автомобилей ВАЗ с двигателем 1300 кубиков. При установке импортных помп замечен определённый факт, при выходе из строя помпы она не шумит и не течет, а сразу заклинивает.
Чем грозит клин водяного насоса этому двигателю, я описал выше, так что всегда устанавливаю на эти моторы обычные не дорогие помпы.
Они как правело, отхаживают 40-50 тысяч километров и до плановой замены ремня их хватает, но даже если она выйдет из строя ранее своего срока, то она запищит и зашумит, в общем, Вы услышите, и предпримите определённые действия, пока не случилось худшее.

И так, оставим теорию и приступим к замене водяного насоса или как все мы его называем помпа.

После снятия ремня ГРМ, нам нужно извлечь шестерню газораспределительного вала. Для этого нам понадобится торцовый ключик, который мы вставим в одно из отверстий в шестерне. Отверстия в шестерне сделаны таким образом, что бы свободно вошел ключ, а метки остались на своих местах. Таким образом, мы застопорим шестерню от проворачивания и спокойно откручиваем болт.
После того как открутили болт, снимаем шестерню. Обычно она сидит не туго, но если не пойдёт, то можно легоньким постукиванием рукояткой молотка помочь ей. При снятии шестерни будьте внимательны, фиксирующая шпонка находится внизу (если правильно выставлены метки газораспределения) и может запросто потеряться. Или же можно слегка подковырнуть большей отвёрткой.
Далее не забываем слить охлаждающую жидкость из системы охлаждения.
Теперь, когда мы слили охлаждающую жидкость, нам нужно снять защитный металлический щиток. Для этого нужно отвинтить все болты, указанные на фотографии ниже и одну гайку, далее удаляем сам щиток.

Теперь доступ к помпе полностью открыт. Болты, которые мы открутили, что бы снять крышку, так же крепят и саму помпу, поэтому нам остаётся только извлечь нерабочий механизм.

Если руками не удаётся сорвать насос с места, то можно воспользоваться деревянной наставкой, Установив её на шкив, молотком нанесите несколько не сильных ударов, и она отойдёт или же просто можно подковырнуть её большой отвёрткой.
Если старый герметик хорошо держит, то лучше отвёрткой сильно не подковыривать, иначе есть шанс отломить часть алюминиевого корпуса.
Как только помпа сошла из посадочного места, вытаскиваем её. Если Вам удалось её вытащить, значит, Вам очень сильно повезло, а если нет (мешает кузов автомобиля), тогда двигаемся дальше.

Нам нужно поднять домкратом двигатель с передней стороны, чтобы немного увеличилось расстояние от двигателя и кузова автомобиля. Подставляем домкрат под переднюю опору и немного поднимаем, если всё равно не выходит, нужно вытащить болт на подушке и поднять немного выше.

Теперь можно спокойно вытащить помпу.
Старый и изношенный водяной насос выбрасываем и бежим в магазин за новым. Как выбрать помпу рекомендую прочитать соответствующую статью «здесь».
Перед установкой очищаем посадочное место от старого герметика и желательно его обезжирить, для лучшего прихватывания.
Прокладку желательно тоже заменить на новую, потому как старая прокладка не обеспечит плотного прилегания сопрягаемых поверхностей.

Наносим на прокладку тонким слоем герметик и устанавливаем помпу на место. Крепёжные отверстия не расположены равномерно и совпадают они только в одном положении. Ориентироваться можно по набитым на корпусе помпы надписям и цифрам. Красной стрелкой указан верх.

Металлический щиток желательно сразу не ставить и закрутить три болта, что бы герметик схватился и высох. Часа через два, можно отвинтить болты и установить металлический щиток.
Вот и всё помпа у нас установлена. Перед сборкой обязательно осмотрите состояние сальника на газораспределительном валу и состояние натяжного ролика.
Теперь устанавливаем назад ремень ГРМ и выставляем всё по меткам.
Всё, мы самостоятельно заменили помпу системы охлаждения и, пользуясь данным руководством, Вы запросто справитесь с этим делом.

Бывает и такое, что просто лень копаться в автомобиле, тогда лучше обратиться в специальную мастерскую, там всё сделают за Вас.

Ну, а на этом пока всё.
До новых публикаций.
>На главную.

Инструкция по замене помпы на ВАЗ 2114

Содержание:Помпа позволяет обеспечивать эффективную и правильную работу всей системы охлаждения. В случае с ВАЗ 2114, помпа работает за счет движений от ремня ГРМ и связан со шкивом генератора. Поскольку от данного агрегата зависит многое, следует постоянно наблюдать за его состоянием, принимать оперативные решения в случае возникновения неисправностей.Внешний вид устройства

Признаки поломки

Есть несколько основных признаков неисправности помпы, которые без труда можно проверить своими руками. Предлагаем вам ознакомиться с ними в соответствующей таблице.

Неисправность
Способ проверки

Чрезмерно греется двигатель
Для проверки включите печку. Если воздух поступает холодный, тогда в системе не происходит циркуляция охлаждающей жидкости. Помпа нуждается в замене. Чаще всего поломка связана с нарушением целостности крыльчатки.

Ремень ГРМ изнашивается неравномерно
Ремень разбалтывается из-за износа втулок и подшипников. Для проверки водяного насоса придется его демонтировать и изучить текущее состояние.

Вытекает жидкость охлаждения
Такая проблема встречается при длительной работе водяного насоса. Прокладка может износиться или она просто неправильно установлена при предыдущем ремонте

Вне зависимости от того, с какой именно проблемой вам пришлось столкнуться, единственное верное решение — это замена водяного насоса. Такую работу вполне реально выполнить своими руками. Для этого вам потребуется немного времени, инструменты и новая качественная помпа, которая подходит именно для вашего ВАЗ 2114.

Замена

Процедура замены водяного насоса отличается в зависимости от того, о каком количестве клапанов в двигателе идет речь.Связано это с тем, что для «четырнадцатых» с 8 клапанными моторами предусматривается только один шкив коленвала, а у 16-клапанных аналогов их два. Потому системы имеют несколько разную конструкцию.Помпы для 8-клапанного и 16-клапанного двигателя не являются взаимозаменяемыми. При покупке обязательно убедитесь, что новый водяной насос соответствует двигателю вашего автомобиля.Процедура заменыПеред началом замены проверьте несколько основных моментов.

Если признаком неисправности помпы выступает износ ремня, проверьте, в каком состоянии находится ролик-натяжитель. При наличии ржавчины, рекомендуем заменить его вместе с помпой.

Проверьте качество и количество смазки под уплотнительной резинкой. При ее недостаче, не забудьте добавить смазку.

Оцените степень износа ремня. Если он оборвется в пути, менять его — не самое приятное занятие. Потому подумайте о потенциальных угрозах, прежде чем решать дать поработать изношенному ремню еще некоторое время.

Неисправный насос

8 клапанный мотор

Если ваш ВАЗ 2114 оснащается 8-клапанным силовым агрегатом, тогда менять помпу необходимо по следующему алгоритму.

Снимите защитный кожух с ГРМ.

Немного ослабьте ролик-натяжитель. Если его состояние сомнительное и элемент нуждается в замене, тогда ролик демонтируется полностью.

Ослабьте степень фиксации генератора, демонтируйте ремень генератора и ремень ГРМ.

Отключите все шланги, идущие на водяной насос.

Слейте из системы имеющуюся охлаждающую жидкость.

Отсоедините защитную крышку, после чего извлеките вышедшею из строя помпу.

После снятия очистите обязательно поверхности фланца от помпы, проведите зачистку блока цилиндров от скопившейся грязи и остатков резиновой прокладки.

Если не убрать грязь, тогда подобные наросты не позволят правильно и ровно установить новую помпу. Как результат, ремень ГРМ будет быстро и неравномерно изнашиваться.

Когда замена произведена, не забудьте расставить метки ГРМ. Достаточно часто коленчатый вал относительно распределительного вала смещается.

Чтобы избежать возможной утечки охлаждающей жидкости, воспользуйтесь красным герметиком и промажьте им обе стороны — насос и место его посадки.Расположение устройства

16 клапанный мотор

Если под капотом вашего ВАЗ 2114 расположился 16-клапанный силовой агрегат, тогда последовательность замены помпы будет выглядеть несколько иначе. Такая работа с определенными сложностями, но выполняется своими руками. Дополнительно рекомендуем посмотреть видео инструкции.

Снимите пластиковый кожух.

Демонтируйте кожух с вашего ремня ГРМ.

Для снятия кожуха требуется демонтировать ремень ГРМ, снять шкивы распределительного вала, а также два ролика — опорный и натяжной. Без данных манипуляций выполнять демонтаж водяного насоса будет невозможно.

Также снимите правое переднее колесо. Так вы сумеете наконец-то добраться до нижних крепежных болтов кожуха.

Теперь спокойно снимайте помпу, действуя по алгоритму 8 клапанного силового агрегата.

Не забывайте соблюдать все тонкости технологии замены водяного насоса. Если неправильно выполнить сборку с уже новой помпой, она будет течь и подавать такие же признаки неисправности, как старый агрегат. Плюс неправильный ремонт приведет к быстрому износу ремня ГРМ. А это еще дополнительные финансовые потери. Загрузка …

Замена помпы на ВАЗ-2113, 2114, 2115

Помпа – одна из важнейших деталей автомобиля, несмотря на свои небольшие размеры, выполняет серьезную функцию. Конструкция водяного насоса представляет собой алюминиевый или стальной корпус и крыльчатку (рабочее колесо), размещенное на валу со шкивом.Также внутри имеются специальные каналы, отводящие и подводящие охлаждающую жидкость. На приводном валу размещена крыльчатка, приводящая в движение жидкость и подшипник. С другой стороны вала прикреплен шкив.Основной задачей помпы является охлаждение двигателя. Во время работы автомобиля силовой агрегат греется, и чтобы не допустить перегрева, насос, под воздействием ремня ГРМ, производит циркуляцию охлаждающей жидкости в системе. Охлаждение двигателя необходимо для его нормальной и бесперебойной работы.К основным проблемам водяного насоса можно отнести:

Течь из-под помпы охлаждающей жидкости, в результате которой из системы вытечет все содержимое и двигатель начнет перегреваться.

Люфт подшипника, который может привести не только к сбою охлаждения двигателя, но и к обрыву газораспределительного ремня.

Обнаружить проблему не составит труда. Первыми признаками неисправности помпы являются наличие запаха антифриза или тосола в салоне, следы жидкости на деталях автомобиля, кроме этого может появиться неприятных звук стучащий или свистящий, сигнализирующий о люфте подшипника.Если никаких видимых внешних нарушений не выявлено, можно поступить таким образом:

Для проверки правильности работы насоса следует завести и прогреть машину, а затем зажать верхний шланг радиатора. Если жидкость циркулирует, значит все в порядке.

Снять верхнюю крышку ремня ГРМ и осмотреть сальник на наличие темных пятен. Их отсутствие свидетельствует об исправности детали.

При обнаружении любой неполадки, рекомендуется произвести замену, в противном случае могут произойти серьезные поломки.Замена помпы необходима при выявлении даже на первый взгляд незначительных неисправностей. Не сильный стук или небольшие подтеки предупреждают о начале процесса поломки. Если в данный момент нет возможности, средств или подходящего места для осуществления ремонта, такую машину еще можно эксплуатировать некоторое время.

Важно не затягивать с заменой, ведь вскоре жидкость вытечет, застопорится подшипник, что приведет к обрыву газораспределительного ремня, а он в свою очередь начнет гнуть клапана. Система охлаждения перестанет функционировать, двигатель начнет перегреваться и выйдет из строя. Это повлечет за собой более объемные работы, а соответственно и денежные расходы, нежели простая замена помпы.

Своевременный ремонт водяного насоса предотвратит возможные серьезные поломки двигателя, а это сохранит бюджет.

Цена водяного насоса

Стоимость водяных насосов варьируется в пределах от 500 до 1000 рублей. Определяющим фактором в величине цены является марка производителя, как правило, чем дороже деталь, тем ее эксплуатационные характеристики выше.Но не стоит всегда доверяться этому правилу, покупку помпы следует совершать у проверенных поставщиков и хорошо зарекомендовавших себя производителей.Всегда проверять наличие чека, даты производства, голографической наклейки, оценивать внешнее состояние детали на отсутствие повреждений (сколов, царапин), только так вы сможете уберечь себя от бракованных изделий.

Замена

Произвести замену водяного насоса не сложно, главное соблюдать инструкцию и заранее подготовить необходимые инструменты: ключи на 10, 17-19, головку на 10, плоскую отвертку.

Загоняем машину на яму. Снимаем защиту картера с помощью ключа на 17-19. Перед продолжением работы, рекомендуется дать двигателю остыть в течение одного или двух часов, чтобы не обжечься об него в процессе.

Поднимаем крышку капота.

Отворачиваем вентиль с радиатора, расположенный с левой стороны и сливаем тосол.

Ищем болт на блоке цилиндров и откручиваем его. Сливаем охлаждающую жидкость с двигателя. Можно просто открутить хомут с патрубка радиатора и вылить все в тазик, а дальше просто долить новый, тем самым обновив жидкость.

Берем ключ на 10 и отворачиваем три болта, держащие внешний кожух ремня ГРМ.

С помощью ключа на 17 срываем болт зубчатого шкива (не потеряйте шпонку, предварительно выставив метки).

Тем же ключом на 17 откручиваем гайку ролика натяжителя ремня.

Снимаем натяжитель ремня.

Снимаем ремень с верхнего зубчатого шкива и помпы, и отодвигаем его в сторону радиатора.

Выворачиваем болт, держащий зубчатый шкив и вытаскиваем его (не потеряйте шпонку, снимите ее сразу и отложите).

Вооружаемся маленькой трещоткой и головкой на 10, откручиваем несколько болтов и гайку, притягивающие задний кожух ремня.

Извлекаем защиту.

Берем плоскую отвертку, поддеваем край насоса и извлекаем его.

В блоке цилиндров удаляем остатки старой прокладки.

Очищаем место посадки помпы. Важно хорошо очистить ее место в блоке цилиндров, если этого не сделать, насос будет стоять криво, что повлечет за собой новые протечки.

С помощью герметика смазываем новую прокладку с двух сторон и вставляем в посадочное место насоса.

Вставляем помпу на место так, чтобы надпись, выбитая на ней, была вверху.

Собираем детали в обратной последовательности.

Итог работы

После замены, необходимо дать некоторое время для застывания герметика. Далее следует завести автомобиль и проехать по дороге, желательно не ровной. Отсутствие стуков и запаха антифриза в салоне говорит о правильно выполненной работе.
