Зачем смазывать катушку
Во время эксплуатации внутрь катушки неизбежно попадает пыль, грязь, а иногда вода и песок. Эти примеси ухудшают работу катушки, а со временем стачивают зубцы шестеренки и катушка приходит в негодность. Проводить ТО нужно регулярно: перед началом сезона, а если ведется интенсивная рыбалка с использованием одной и той же снасти – то и в середине сезона тоже. Это несложное в исполнении правило позволит значительно продлить «жизнь» катушки и улучшить качество ее работы.
Внеплановый разбор и смазку необходимо проводить, если катушка упала в воду или песок. Продолжать эксплуатировать ее без проведения ТО нельзя – это значительно сократит срок службы.
Как разобрать катушку спиннинга
У большинства опытных рыболовов сформировались собственные способы и схемы по смазке катушек для спиннинга, тем не менее, мы посоветуем вам как это делать наиболее эффективно.
Для этого расскажем о правильной последовательности всех действий. Выполняя всё «по госту» вы сможете смазывать катушки, не тратя на это лишнего времени.
Последовательность смазки

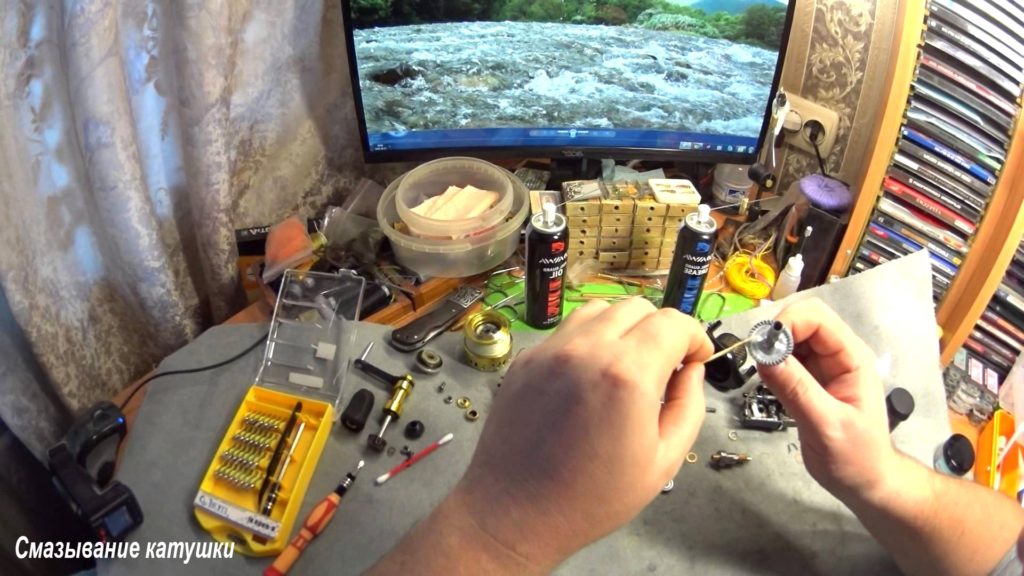

Разместите на столе всё, что вам необходимо — емкость со смазкой, инструмент для разборки, тряпочки (желательно из микрофибры), щетки. Помните — никакой спешки, всё нужно выполнять спокойно.
Разбираем механизм катушки для спиннинга. Освобождаем шпулю, отворачиваем рукоятку. Далее высвобождаем втулку
Помните: втулку необходимо демонтировать максимально осторожно и аккуратно. На втулке будет расположен подшипник (или несколько подшипников, зависимо от модели) и набор регулировочных шайб
Для этих работ вам понадобится тонкая отвертка и зубочистка. После процедуры — открутите болты обгонной муфты.
Из подшипника необходимо извлечь муфту. После — протирайте и игольчатый подшипник, и муфту тряпочкой. Старайтесь полностью освободить детали от остатков старого масла. Загрязнения и песчинки — должны быть полностью убраны.
Извлекайте пыльники, предварительно открутив их. После — снимите крышку. Не бросайте в одну кучу все детали, даже, если это для вас уже стало привычной процедурой. Аккуратность — не удел новичков, а принцип профессионалов. Старайтесь все извлеченные фрагменты механизма складывать в один ряд последовательно в порядке разборки.
Нанесите пометку на главные шестерни, это необходимо для идеальной сборки.
Извлеките коробку. Для этого вам понадобится пинцет. Далее, извлеките (опять-таки при помощи пинцета) стопор каретки, после чего извлеките саму каретку.
Извлеките ось и еще одну шестерню главной пары. На этом этапе полную разборку можно считать удачно завершенной.
Новичкам рекомендуем сфотографировать все, что видите перед собой. Это, как показывает опыт, может облегчить процесс сборки. После разборки нужно очистить все фрагменты механизма катушки. Поместите детали в бензин. Этот способ стар, но эффективен, он применяем в автосервисе, идеально убирает с деталей пыль, песок и коррозию. Во время отмачивания деталей в бензине, при помощи щеток и зубочисток необходимо произвести полную очистку элементов корпуса.
После очистки деталей просушите их обычным бытовым феном. Именно сушка препятствует появлению коррозии в будущем.
Смазка катушки и сама сборка происходят одновременно. В исключительно обратном порядке (никак иначе, никаких исключений!) вы производите сборку механизма, смазывая при этом ротор, втулку, подшипники и ось. Сразу по окончанию сборки проверьте работу механизма, он должен работать четко, мягко, без шума, скрипа и заеданий. Помните, что узел, закрывающий дужку, тоже должен быть смазан. Если работа катушки для спиннинга происходит без сбоев и провалов, это означает, что вы удачно провели процедуру смазки безыинерционной катушки.
Можно ли смазать катушку, не прибегая к ее полной разборке?
Ответ: нет. Смазка не состоится, пока вы не очистите детали и не смажете их заново. Используя аэрозольный силиконовый спрей, более или менее приемлемого результата можно достигнуть, не разбирая катушку. Но это только лишь временно, разбирать, смазывать и собирать — так или иначе, придется.
Разборка катушки Daiwa Caldia
Уход за спиннинговой безынерционной катушкой. Смазка, очистка ролика Я – заядлый спиннингист. Естественно, уже многие годы имею дело со спиннинговой снастью, и одним из ее основных элементов – безынерционными катушками. Катушка – это высокотехнологичный, сложный механизм. Это значит, что она требует особого ухода, чтобы катушка прослужила своему владельцу как можно дольше. Сегодня я хочу поговорить о профилактическом уходе за спиннинговой катушкой.
Скажу сразу. Если у вас новая катушка высокого класса, то при аккуратном пользовании, первый сезон вообще нет смысла лезть в нее. Разве что вы уронили снасть в песок или грязь. Тогда придется произвести частичную или полную разборку катушки, смазку.
Итак, самый простой профилактический осмотр и очистка. Нужно ослабить и полностью открутить винт фрикционного тормоза и извлечь шпулю.
Открутить винт фрикциона
Производим осмотр катушки. Удаляем пыль, песок, грязь с поверхностей катушки и шпули, при помощи мягкой тряпочки.
Тщательно удаляем песок со шпули Протираем шпулю изнутри
В первые сезон-два лучше не вмешиваться в смазочную систему катушки. Если ход затрудняется, то можно капнуть на ось шпули 1-2 капли жидкого машинного масла и прокрутить катушку несколько раз, чтобы смазка пошла в механизм.
Шпуля снята
Часто возникают проблемы с роликом лесоукладывателя безынерционной катушки. Нельзя допускать сбоев в его работе. Ролик должен исправно вращаться, иначе, он будет просто пропилен шнуром. Так что, периодически надо откручивать винт, который держит ролик.
Ролик лесоукладывателя
Откручиваем винт ролика лесоукладователя
Аккуратно снимаем ролик. Протираем все от грязи и песка. Смазываем, если надо, и собираем обратно.
Также можно снять ручку катушки, чтобы очистить это соединение от грязи и песка.
Снимаем ручку катушки
Тут же можно произвести смазку двух подшипников, на которых установлена рукоять катушки.
В целом, я не рекомендую производить более глубокую разборку катушки, без крайней необходимости. В случае с качественными, дорогими катушками, необходимость в полной разборке и смазке непосредственно механизма возникает не ранее 3 сезона или не возникает вовсе… Вот есть у меня старая катушка Абу Гарсия. Так ей уже лет 7 и я ее ни разу не разбирал – ход идеальный! Так что, лишь бы лезть – лучше не лезьте.
Чисто технически, чтобы добраться до механизма, надо снять вращающуюся основу лесоукладователя.
Снимаем лесоукладчик
Отсоединяем лесоукладчик и затем откручиваем все винты на корпусе. Вот и механизм.
После 2-3 лет эксплуатации можно полностью сменить смазку катушки. Тогда уже не проходят полумеры. Нужно полностью разобрать катушку. Стереть остатки старой смазки с деталей, протереть металлические элементы механизма катушки в бензине или керосине. И смазать механизм специальными смазками, предоставляемыми производителями катушек.
Понятно, что сколько производителей и моделей катушек – столько и нюансов в разборке. Я отразил в данном обзоре общие моменты, единые для большинства катушек. Где-то может быть какой-то другой крепеж, винт, зажим и.т.п. Если пути разборки механизма не очевидны при первом взгляде на катушку, то смотрите схему разборки в инструкции или на сайте производителя катушки…
З.Ы. Если сезон закончился и катушку отправляете в чехол на зимовку, желательно полностью ослабить винт регулятора фрикциона. Это продлит срок службы фрикционного тормоза!
Основные заблуждения о рыболовных смазках
- «Подшипники смазываются жидким маслом» — Это не верно! Любой заводской подшипник смазывается густой, но мягкой смазкой. Для подтверждения можете в вскрыть любой подшипник и посмотреть. Только в мультах шпульные подшипники смазывают жидким маслом для увеличения дальности заброса. Однако нужно понимать, что чем более жидкое масло, тем тоньше рабочая пленка, а износ подшипника гораздо выше.
- «Ролик лесоукладывателя нужно периодически прокапывать маслом» — Такого категорически делать нельзя. Так как жидкое масло подхватывает грязь и мусор и заносит его в рабочую зону ролика. Если внутри ролика подшипник это грозит и попаданием грязи в него и вымывание густой смазки подшипника. Смазывать маслом можно лишь ролик на втулке(ах) после полной разборки и очистки узла.
- «Для обслуживания катушки достаточно двух смазок в баллончиках» — Смазочные наборы Дайва, или Шимано в баллонах подходят лишь для вспомогательного обслуживания. Обслужить главную пару, или фрикцион ними нельзя!
«Фрикцион можно смазать той же смазкой что и главную пару» — Это заблуждение! Для фрикциона нужна отдельная специализированная смазка.
«Чем больше смазки — тем лучше» — Сколько бы Вы не наложили смазки на зубья шестерен, после первых оборотов более 95% её будет выдавлено и останется лишь тонкая практически не видимая пленка смазки. Это и есть та рабочая смазка, которая препятствует и уменьшает износ шестерен. Лишняя смазка (если её большое количество) лишь добавит вес и дополнительные проблемы выдавливаясь и попадая в другие узлы катушки.
«Автомобильные и другие смазки и масла можно использовать для обслуживания катушек» Специализированные смазочные материалы отвечают всем тем характеристикам, которые нужны для правильной работы механизма катушки. Использование не специализированных смазочных материалов на свой страх и риск часто заканчивается плачевными последствиями для катушки.
«IOS — панацея от всего» — Это далеко не так. Данная смазка не во всех случаях будет оптимальной, а в некоторых даже наоборот затруднять ход. Дорогие специализированные смазки, как правило, имеют узкий спектр применения. Так, к примеру, IOS grease разработан для твердосплавных главных пар.
«Стопор обратного хода можно смазать густой смазкой» — Это не так и может привести к отказу узла. Стопор обратного хода (муфта обгона, или роликовый подшипник) смазывается только жидким маслом, на катушках фирмы Шимано это указано на данном узле.
«Технические отверстия служат для обслуживания катушки» — Это не так. Они служат для экстренного обслуживания в случае клина катушки на рыбалке, или просушивания механизма в случае попадания воды и не более. Поняв свою ошибку на последних моделях катушек Шимано технические отверстия в ролике и на корпусе убраны.
«Шток катушки необходимо периодически прокапывать жидким маслом» — Тут есть рациональное зерно, однако частое нанесение жидкого масла на шток в результате приводит к попаданию жидкого масла во внутренние механизмы с нехорошими последствиями. На шток можно нанести одну каплю жидкого специализированного масла примерно раз в 7-10 рыбалок, предварительно вытерев со штока старое загрязненное масло. Однако, большой нужды в этом нет.
«Катушку определенного бренда нужно смазывать только смазкой этого же бренда» — Действительно такие брены как Шимано, Дайва, Пенн и т.д. с помощью посторонних фирм выпускают смазки к своим катушкам. Но это не значит, что катушку Шимано нельзя мазать смазкой Дайва, или наоборот. Для правильного подбора смазки под определенный узел, Вы в первую очередь должны руководствоватся характеристиками смазки, характеристиками катушки, её особенностями и износом механизмов. Оптимальные схемы смазки, как правило приходят с опытом применения смазок.
«Не обязательно промывать механизмы катушки, можно просто добавить новой смазки» — Это, как побрызгать дезодорантом на грязное тело! Просто добавив смазки, Вы не убрали частицы износа, которые ускоряют износ катушки.
Когда, чем и что смазывать
Безынерционные катушки нуждаются в периодическом осмотре, который покажет, требуется ли смазка. Обычно необходимость в осуществлении данной процедуры возникает в следующих случаях:
- Падение приспособления в воду и его промокание.
- Попадание внутрь конструкции частиц песка.
- Наличие грязного масла на оси, которое можно определить по его потемневшему оттенку.
- Начало нового рыболовного сезона.
- Середина рыболовного сезона, если катушка находится в активном использовании на протяжении круглого года.
Иногда рыболовы для подобных целей используют солидол или обычно машинное масло, но подобное обслуживание способно только усугубить состояние снасти.
Гораздо более безопасным вариантом является задействование специальных смазок, основные виды которых приведены ниже:
- Густые специализированные смазки предназначены для ухода за подшипниками и шестернями, поскольку они не стекают с них.
- Жидкие специализированные смазки, которые подходят для ухода за валом с ротором.
- Универсальные смеси, которые можно получить путем смешивания жидких и густых смазок в равных пропорциях.
Применение густых смазок обычно востребовано при возникновении значительного трения в деталях, но при этом необходимо помнить, что средства со слишком густой консистенцией запрещены для использования. Они могут усугубить ситуацию, сделав ход катушки чрезмерно тугим, что усложнит или сделает невозможным ее эксплуатацию.
Подготовка к смазке

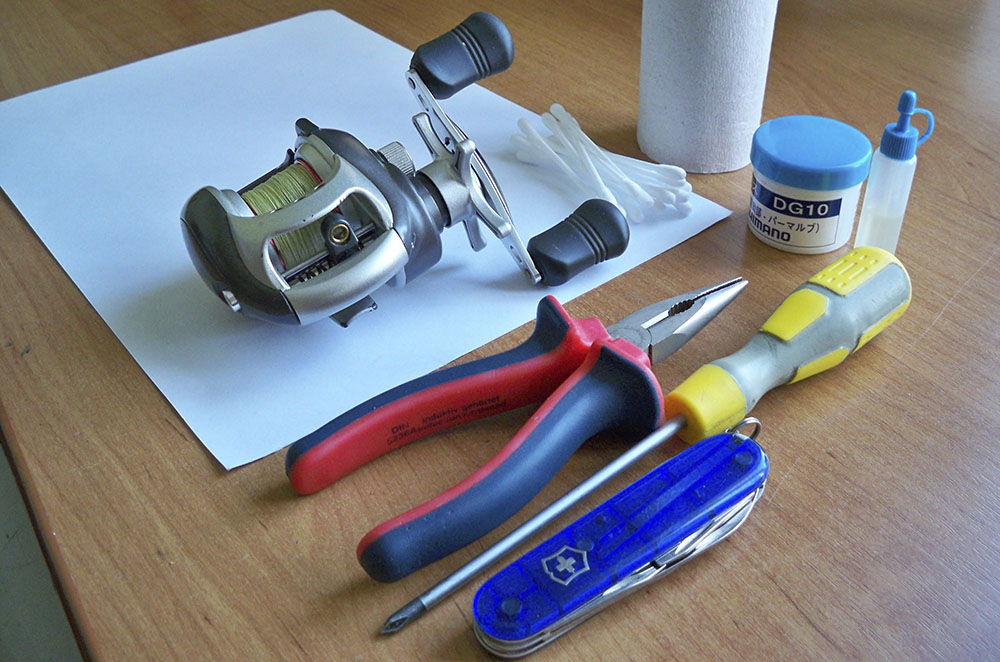

Перед техническим обслуживанием рыболовных катушек рекомендуется приготовить рабочее место, а так же все необходимое для работы. В первую очередь, освещение рабочего места должно быть хорошим. А так же покрытие стола необходимо светлое. Можно использовать лист бумаги формата А4. Это необходимо для того, чтобы видеть даже, очень микроскопические детали. Необходимы инструмент и расходные материалы:
- отвертки;
- гаечный ключ;
- пинцет;
- тонкая кисть, для обработки деталей специальным маслом;
- стеклянный сосуд;
- бензин для зажигалок;
- масло для смазки;
- спички или зубочистки;
- маленький кусок негрубой ткани;
- фломастер или маркер.
Правильный алгоритм смазки
О том, как правильно смазать катушку для спиннинга, написано и сказано уже немало. У каждого опытного рыболова есть свои небольшие секреты, как это сделать быстрее и эффективнее. Приведем правильную последовательность действий, которая поможет вам смазать рыболовную катушку просто, не затрачивая лишнего времени:
- Сначала удобно расположите на столе все, что приготовили для этого процесса: тут инструменты, там смазка для катушки, рядом – тряпочки и щетка и пр. Смазка безынерционных катушек не терпит суеты.
- Далее начинается разборка механизма:
Освободите шпулю и отверните ручку.
Осторожно произведите демонтаж втулки, на которой расположены регулировочные шайбы и подшипники. Это будет легче сделать с помощью тонкой отвертки или зубочисток.
Откручиваем болты удерживающие крышку обгонной муфты.
Из подшипника игольчатого типа извлекаем муфту. Аккуратно протираем их мягкой тканью, освобождая от загрязнений и старой смазки.
Откручиваем отверткой пыльники и извлекаем их, после чего полностью снимается крышка. Все извлекаемые детали и элементы располагайте на столе в определенной последовательности.
Маркером наносим отметки на основную пару шестерен. Это нужно для точной обратной сборки механизма.
С помощью пинцета демонтируем стоп-коробку.
Далее снимаем каретку, предварительно, с помощью пинцета, демонтировав ее стопор.
Теперь необходимо извлечь полностью свободную ось и вторую шестерню основной пары.
Все, разборка произведена. На этом этапе настоятельно рекомендуется сфотографировать все детали, это поможет потом, при сборке не запутаться в очередности их установки.

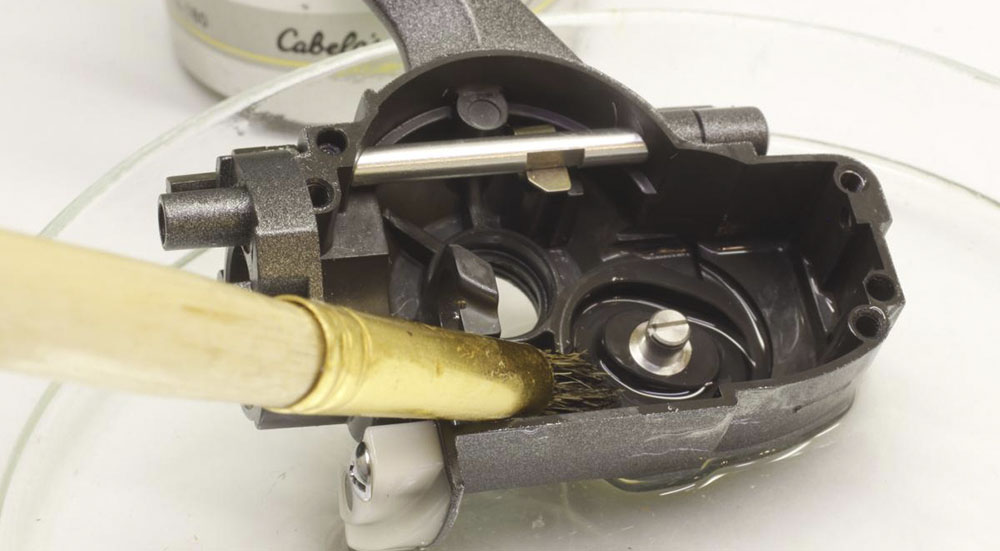

Теперь наступает этап очищения всех внутренних деталей механизма от старой смазки и загрязнений. Легче всего это сделать, поместив их в емкость с бензином.
Пока внутренние детали отмокают, следует с помощью зубочисток, щеток и мягкой ткани, очистить корпусные элементы.
Далее очищаются все детали, после чего их нужно просушить, чтобы смазка для катушки от спиннинга легла уже на чистую поверхность.
Следующий этап – процесс сборки, в ходе которого происходит смазка безынерционной катушки. Чем смазывать катушку для спиннинга, мы определились заранее, главное сейчас – сделать все аккуратно.
После сборки, необходимо проверить работу механизма. Особое внимание уделите узлу закрытия дужки. Он также должен быть смазан и срабатывать без задержек.
Если все функционирует так, как нужно, значит, вы все сделали правильно.
Описанный процесс, конечно, не очень простой и кропотливый, требует сосредоточенности и внимания, но как смазать катушку спиннинга не разбирая ее? Полноценной смазки без разборки-сборки механизма не получится. Возможно только обработать силиконовым спреем с высокой проникающей способностью дужку лесоукладывателя и внешний подшипник. Но это будет временная мера.
Чем смазать фрикцион катушки? Это частый вопрос среди спиннингистов. Для фрикционного механизма, некоторыми производителями, выпускается отдельный вид смазки. Если не нашли такого, некоторые бывалые рыбаки советуют после очистки от загрязнений, натереть его поверхности канифолью. Но может подойти и любая водостойкая густая смазка.
Какие бывают катушки
Понятно, что качество обслуживания зависит от знания материальной части объекта.
Все рыболовные бобины для сматывания лески подразделяются на несколько различных по конструкции типов:
- Безынерционная с открытой, полузакрытой и закрытой шпулей, которая в катушках этого вида остаётся неподвижной при забросах, но вращается при вываживании рыбы. Такое исполнение исключает спутывание лески.
- Инерционная проводочная гораздо проще по структуре — имеет тормоз для фиксации барабана и фрикционный принудительного схода лески. И также на неё устанавливается трещотка, не допускающая обратного вращения.
- Особенность мультипликаторной катушки заключается в свободной укладке нити на шпулю, результатом чего интенсивность намотки возрастает. Механизм довольно сложный и включает в себя дополнительные функции — управления притормаживанием при забросах и обратным тормозом.
В процессе пользования любой бобиной внутрь механизма может попасть пыль и грязь, посторонние примеси, которые приводят к ухудшению условий работы элементов устройства, зубчики шестерёнок стачиваются и прибор ломается. При всём разнообразии типов катушек и сложности их конструкций общим фактором является необходимость проведения технического обслуживания (ТО). В какие сроки это надо делать — для каждой бобины подход индивидуальный и зависит от интенсивности эксплуатации и отношения пользователя к рыболовной снасти. Внешний вид катушки подскажет, пришло ли время проводить ТО: загустевшая грязная смазка на оси снятой шпули — это определённый сигнал к действию.
Не стоит дожидаться того момента, когда снасть выйдет из строя — лучше своевременно провести профилактическую разборку и смазку механизма.
Чтобы частично разобрать безынерционную катушку много времени не потребуется, но после её сборки останется уверенность в надёжности рыбацкого инструмента.

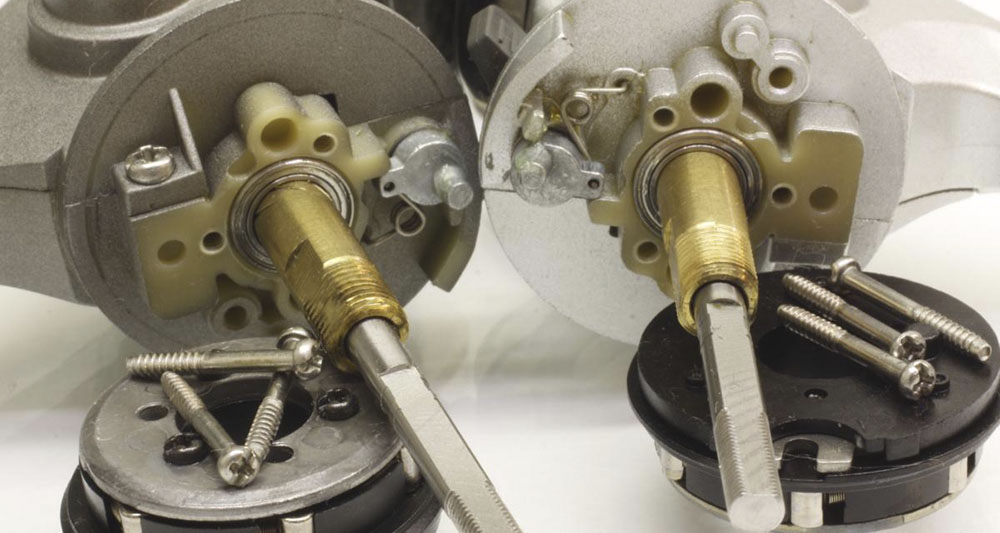

Как разобрать безынерционную катушку
Разбирая безынерционную катушку, раскладывайте все ее детали по порядку справа налево, это позволит быстро и правильно собрать катушку.
Внимательно запоминайте положение и порядок установки всех деталей, следуйте следующей инструкции.
Этапы разборки катушки:
- Снимаем гайку фрикционного тормоза;
- Снимаем шпулю;
- Снимаем шайбы и шестеренки на штоке;
- Откручиваем ручку;
- Разбираем механизм катушки: откручиваем болтик, фиксирующий гайку.
- Аккуратно откручиваем ключом или плоскогубцами зажимную гайку ротора;
- Снимаем ротор
- Снимаем с ротора дужку лесоукладывателя и механизм, защелкивающий ее.
- Разбираем ролик лесоукладывателя (откручиваем отверткой);
- Откручиваем болты и заглушки на крышке и снимаем крышку.
- Внутри катушки вы увидите две шестерни и бегунок — это главный механизм.
- Далее нужно снять шток, предварительно выкрутив болтик, который его крепит.
- Снимаем основную шестерню, маленькую шестерню и остальные детали.
- Для снятия пальчиковой шестерни откручиваем три болта.
- Снимаем подшипник с пальчиковой шестерни.
- Снимаем цилиндр с пальчиковой шестерни.
Разборка катушки завершена!
Видео по разборке и сборке смотрите ниже по тексту.
Сборка катушки проводится в обратном порядке.
Нюансы обработки мультипликаторных механизмов
Из-за своих конструктивных особенностей мультипликаторы несколько хуже защищены от попадания внутрь механизма воды и различных загрязнений
Поэтому смазка для мультипликаторных катушек должна обладать рядом эксплуатационных характеристик, на которые следует обращать особое внимание:
- Срок службы смазки для мультипликаторной катушки должен быть максимально большим.
- Смазка для подшипников мультипликаторной катушки должна создавать на соприкасающихся металлических поверхностях особо тонкий и прочный слой, способный обеспечить полноценное функционирование механизма при повышенных нагрузках.
- Смазка для мультипликаторной катушки для спиннинга должна обладать повышенной водостойкостью. Из-за частого попадания воды в механизм мультипликатора, масло с плохой водостойкостью образует суспензию, приводящую к выходу из строя самых важных элементов.
Смазка мультипликаторной катушки, вследствие их повышенной уязвимости, должна проводиться не менее двух раз за сезон. О том, чем смазывать мультипликаторную катушку, должно быть сказано в инструкции по ее эксплуатации
Лучше обратить внимание на продукцию известных и проверенных рыболовных брендов, таких, как: DAIWA, QUANTUM, SHIMANO и пр. Эти производители точно знают, чем смазывать катушку спиннинга
А в их многочисленных аннотациях и брошюрах указанно о том, как можно смазать катушку спиннинга той или иной модели.
Блиц-советы
Подводя итоги, можно дать следующие рекомендации, которые помогут при смазке безынерционной катушки:
- Проверка плавности хода после сбора позволяет оценить, насколько качественно была осуществлена процедура. Основными критериями является плавность поворотов ручки и отсутствие посторонних звуков, но при этом ее движения должны стать более тугими, чем до технического обслуживания. Пройдет еще немного времени и использованная смазка равномерно распределится, что обеспечит плавность и мягкость работы катушки.
- При случайном попадании в катушку песка или воды необходимо не только проведение внепланового обслуживания, но и прекращение эксплуатации приспособления до проведения процедур по смазыванию конструкции.
- Рекомендуется использовать только качественные специализированные смазки, которые уже успели зарекомендовать себя с положительной стороны, к ним можно отнести Yamaha, Shimano, Abu Garcia, Daiwa или PENN.
Какую смазку следует использовать для работы
Самый плохой способ – это использовать для смазки деталей «солидол» или масло для автомобилей. Так как техническое обслуживание проводится для продления срока службы, а не для уничтожения деталей катушки – из-за попадания неподходящего вещества. Поэтому наилучшим способом будет использование специальной смазки для катушек, различные варианты которых всегда можно купить в любом большом рыболовном магазине. Главным преимуществом этой смазки является ее образцовая совместимость со всеми элементами бобины. То есть, она не повредит ни пластиковые, ни металлические детали.
Специальная смазка для безынерционных катушек возможна двух вариантов: жидкая и густая. Часто они реализуются одним комплектом, но возможно и по отдельности. Густое масло применяют для обработки шестеренок и подшипников, так как жидкая будет стекать с этих подвижных деталей. Поэтому, чем больше при эксплуатации возникает трение детали, тем гуще применяют смазку
Но обратите внимание, что применение очень густой смазки не допускается! Потому что, ход бобины будет слишком тяжелым. Для изготовления необходимой консистенции применяют все типы масла, густое разводят жидким. Жидкую смазку применяют для обработки штокового вала ротора
