Устройство и принцип работы механической коробки переключения передач (МКПП)

Двигатели внутреннего сгорания, как бензиновые, так и дизельные, имеют достаточно узкий рабочий диапазон. Механическая коробка передач необходима для обеспечения оптимального режима работы силового агрегата.
Изменения передаточного соотношения осуществляется вручную, обычно переводом рычага из одного положения в другое. Для обеспечения переключений производится разрыв потока мощности при помощи механического сцепления.

Экскурс в историю

На первых автомобилях не было привычного для нас редуктора с зубчатыми передачами, усилие на ведущие колеса передавалось ремнем.
Такое устройство использовал Карл Бенц — для увеличения скорости водителю необходимо было перекинуть кольцо с одной пары шкивов на другую.
Зубчатые колеса в трансмиссии впервые применил Вильгельм Майбах, в автомобилях его конструкции были механические коробки.

Передача крутящего момента от нее на ведущие колеса осуществлялась при помощи стальной цепи. Соосная коробка в начале 20 века появилась на автомобилях Луи Рено, который также является изобретателем карданного вала.

На первых порах в автомобилестроении преобладала разнесенная компоновка агрегатов, при которой редуктор располагался отдельно от силового агрегата. Передача крутящего момента в них происходила через специальный вал, как было на модели BMW 501.
Механические коробки первых выпусков были очень сложными, управление ими требовало значительных усилий и хороших навыков.
В 1928 году американский инженер Шарль Кетеринг из General Motors предложил устройство для синхронизации. Первая удачная коробка, снабженная таким механизмом, была установлена на автомобиле «Корвет».
На европейском континенте лидером в разработке трансмиссий стала компания ZF.

Прочно закрепившееся название МКПП имеет следующую расшифровку аббревиатуры -механическая коробка переключения передач. Ранее в названии под первой буквой П понималось слово перемены, однако со временем оно было заменено на более подходящее по смыслу. Сокращенное наименование механической коробки в технических описаниях часто фигурирует с числом, обозначающим количество ступеней.

Современная МКПП имеет достаточно совершенное устройство, обеспечивающее, помимо переключения передач в движении, выполнение ряда функций:

• обеспечение перемещения автомобиля задним ходом;
• разобщение трансмиссии и работающего двигателя автомобиля во время кратковременных остановок;
• наличие нейтрального положения коробки позволяет выполнять пуск двигателя.

Автомобили, оснащенные такого рода трансмиссиями, при прочих равных показателях экономичнее машин с автоматической трансмиссией.

Принцип работы МКПП

Начало движения машины, медленная езда по плохой дороге вызывает большое сопротивление. Автомобилю с механической коробкой передач в таком режиме требуется максимально большой крутящий момент.
КПП при этом выполняет функции понижающего редуктора и даже при больших оборотах транспортное средство двигается с относительно небольшой скоростью. После прекращения разгона водитель переключает режим, и частота вращения коленвала вновь возвращается в оптимальный диапазон.
Равномерное перемещение по плоскости требует меньших усилий, которые и обеспечиваются повышенными передачами.

Принцип работы механической коробки передач состоит в создании соединений между ведущим (входным) валом и ведомым (выходным) через сочетания шестеренок с разным количеством зубьев. Это позволяет подстраивать трансмиссию под изменяющиеся условия движения транспортного средства.

Для чайников, как принято называть неспециалистов, принцип работы механической коробки передач можно объяснить буквально в нескольких словах.
Устройство обеспечивает нормальную работу двигателя за счет изменения числа оборотов, увеличивая или уменьшая усилие на ведущих колесах.
Это позволяет удерживать наилучший режим работы силового агрегата при трогании с места, разгоне и снижении скорости.

Такой принцип работы МКПП сохраняется у всех машин: и с полным, и с задним, и с передним приводом. Устройство трансмиссии в каждом из случаев имеет свои особенности, но при этом основные элементы конструкции и их назначение сохраняются. Перемена передаточного числа происходит за счет введения в действие определенной комбинации из шестеренок с разным количеством зубьев.

Данные соотношения для каждого двигателя подбираются индивидуально в ходе расчетно-конструкторских работ и натурных испытаний. При этом учитывается множество факторов и, в первую очередь, параметры двигателя. Физический принцип работы МКПП при этом остается неизменным, водитель управляет изменением режима вручную путем переведения рычага из одного положения в другое.

Видео — механическая коробка передач, принцип работы:
Наглядное представление о принципе работы МКПП можно получить после просмотра видео ролика. Схематическое анимированное изображение как нельзя лучше демонстрирует взаимодействие деталей между собой. Такие материалы обеспечивают понимание происходящих процессов, особенно при переключении режимов работы.

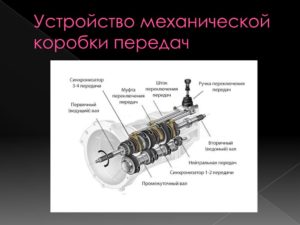

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

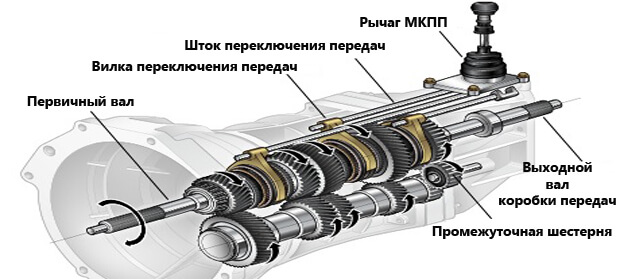

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного.
Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении.
Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые. При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей.

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.
Шестерни на вторичном валу могут устанавливаться двумя способами:

• подвижно на шлицах;
• фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.
В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.
Видео — как происходит передача крутящего момента в МКПП:
Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.
Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

• рычага;
• приводов;
• ползунов;
• вилки;
• замка;
• муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.
Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.
При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:
Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.
Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Как переключать скорости на механической коробке передач

Эксплуатация автомобилей с МКП и управление ими имеет целый ряд особенностей, которые необходимо знать водителю. Возникает закономерный вопрос: как пользоваться механической коробкой передач? Обучение этому начинается во время обучения в автошколе, начиная от показа инструктором до наработки автоматического навыка в переключении передач.

Как переключать скорости на механической коробке передач обычно указано на схеме, нанесенной на наружную поверхность рукоятки рычага. В целом процесс выглядит следующим образом:

• водитель выжимает сцепление левой ногой;
• рукой переводит рычаг из одного положения в другое;
• плавно отпускает педаль сцепления и плавно нажимает на акселератор.

Переключения передач у механической коробки осуществляется в соответствии со схемой, которая указывается в технической документации к автомобилю. Опытные водители рекомендуют придерживаться приведенных ниже правил, которые позволят увеличить ресурс агрегата:

• использование прямой передачи (обычно четвертой) позволит значительно уменьшить потребление топлива;
•  переключение скоростей на механической коробке передач следует выполнять строго в соответствии с разработанной производителем инструкцией;
• включение задней передачи производить только после полной остановки автомобиля;
• педаль сцепления выжимается быстро и до упора ее в пол, отпускать же следует плавно без рывка;
• на обледенелой или мокрой дороге движение накатом недопустимо;
• при прохождении поворотов не рекомендуется производить переключений передач;
• эффективным на свободной дороге является приемом торможения двигателем путем последовательного понижения передачи до минимальной;
• периодический контроль уровня масла в коробке и своевременная замена в процессе технического обслуживания обеспечит увеличение ее ресурса.

Видео — советы как переключать скорости на механической коробке передач:
Освоение приемов управления автомобилем требует постоянной практики. Действия инструктора показаны в мельчайших подробностях, наблюдение за ними позволит сформировать правильные мышечные реакции у начинающего водителя.

Масло для механической коробки передач

Техническое обслуживание агрегатов трансмиссии производится в соответствии с сервисной книжкой. В большинстве коробок МКПП замена эксплуатационной жидкости осуществляется через каждые 50-60 тысяч км пробега. За этот период в ней накапливаются продукты износа и теряются смазывающие свойства.
При ТО следует лить специальное трансмиссионное масло для механической коробки передач, указанное в руководстве по эксплуатации. Особенно это касается машин иностранного производства, применение несоответствующего масла может привести к износу и даже поломке агрегата.
Специалисты рекомендуют использовать один ее вид при замене, что позволит свести к минимуму негативное воздействие на резиновые сальники. Замена масла в МКПП процедура несложная и может осуществляться самостоятельно без привлечения специалистов из автотехцентров. Это позволит сократить издержки на эксплуатацию автомобиля.

Механическая коробка передач отличается простотой конструкции и, как следствие, высокой надежностью. В Европе почти 80 процентов автомобильного парка оснащены МКПП, в нашей стране их доля еще выше.

Помимо высокой надежности, водителей привлекают и такие достоинства, как меньший расход топлива при одинаковых характеристиках двигателя. Неудобство, связанное с необходимостью ручного переключения передач, становится незаметным по мере выработки автоматизма действий.
Видео — как переключать скорости на механической коробке передач:
Может заинтересовать:

IT News

ДатаКатегория: Транспорт
Коробка передач, или по-другому трансмиссия, передает силу вращения — так называемый вращательный момент — от двигателя автомобиля на колеса. При этом в зависимости от условий движения автомобиля она может передавать вращательный момент полностью либо частично.
Машина, идущая в гору, должна пользоваться более низкой передачей по сравнению с машиной, мчащейся по ровному скоростному шоссе. При более низкой передаче на колеса передается больший крутящий момент. А это требуется тогда, когда машина двигается медленно, потому что ей тяжело. Более высокие передачи подходят для более быстрого движения автомобиля.
Бывают коробки передач с ручным управлением, но бывают и автоматические. Чтобы сменить передачу в ручной трансмиссии, водитель вначале нажимает педаль сцепления (рисунок слева). При этом двигатель отсоединяется от коробки передач.

Потом водитель переводит рычаг управления на другую передачу и отпускает педаль сцепления. Двигатель снова соединяется с коробкой передач и может вновь передавать свою энергию колесам.

В автоматической коробке передач положение педали газа (акселератора) соотносится со скоростью движения автомобиля, и автоматически меняется передача, если это необходимо.

Ручное управление передачей

Приводимые рядом диаграммы показывают, как с помощью рычага управления можно перейти с одной передачи на другую. В зависимости от установленной передачи разные доли крутящего момента, проходя через коробку передач (красные линии со стрелками), попадают на колеса.Нейтральная передача. Энергия двигателя не передается колесам.
Нейтральная передача. Энергия двигателя не передается колесам.
Первая передача. Самая большая шестеренка ведущего вала соединяется со своей парой на ведомом валу. Машина движется медленно, но может преодолевать тяжелые участки пути.
Вторая передача. Вторая пара шестеренок работает вместе с механизмом сцепления. При этом скорость движения автомобиля обычно от 15 до 25 миль в час.
Третья передача. Работает третья пара шестеренок вместе с механизмом сцепления. Скорость автомобиля еще больше, а крутящий момент на колесах меньше.
Четвертая передача. Входной и выходной валы соединяются напрямую (прямая передача) — скорость движения автомобиля максимальная, а крутящий момент самый низкий.
Реверс.(5-я передача на картинке) При включении передачи заднего хода его ведущая шестерня'вращает выходной (ведущий) вал в противоположную сторону.

Работа акселератора

Число оборотов двигателя в минуту зависит от того, сколько топлива поступает из карбюратора в цилиндры. Движение топлива регулируется дроссельной заслонкой карбюратора, а работой заслонки управляют с помощью педали акселератора, которая находится на полу перед водителем.

Когда водитель нажимает ногой на педаль акселератора, дроссельная заслонка открывается и в двигатель поступает больше топлива. Если водитель отпускает педаль акселератора, заслонка прикрывается и количество поступающего топлива уменьшается. При этом уменьшаются и обороты двигателя и скорость автомобиля.

Автоматическая коробка передач

Когда применяется автоматическая трансмиссия, у водителя нет под ногой педали сцепления. Вместо нее преобразователь крутящего момента в паре с планетарной передачей (рисунок справа и снизу) автоматически отключают двигатель от ведущего вала, когда по условиям движения следует перейти на другую передачу.
А после того как передача сменилась, снова подключают ведущий вал. Стоит водителю поставить рычаг управления в рабочее положение, и механизм автоматической коробки передач сам выберет нужную передачу в соответствии с условиями движения автомобиля в данный момент.

Устройство механической коробки передач

Потребность в наличии коробки передач (КПП) вызвана фактом: любой современный двигатель имеет относительно неширокий диапазон оборотов коленвала, в котором и крутящий момент, и мощность имеют свои максимальные значения при заданной величине расхода топлива. Помимо того, любой двигатель нельзя раскручивать беспредельно – для любого мотора существует некая «красная зона», то есть такая частота вращения коленвала, которую превышать просто недопустимо, иначе не избежать серьезных поломок.

Что это — коробка передач?

Коробкой передач принято называть механизм, главным предназначением которого является передача движения вращательного характера с коленвала двигателя на кардан или передние полуоси (в задне- или переднеприводных моделях соответственно), тем самым управляя этим автомобилем посредством изменения таких параметров, как скорость вращения и крутящий момент, а также направление движения (вперед или назад).
Естественно, никакая коробка не способна увеличить мощность мотора, но зато она способна изменять то, что есть, для наилучшего его согласования с реальными условиями эксплуатации, изменяя для этого передаточное число между своими входом и выходом так, чтобы обеспечивались наивыгоднейшие топливо-экономические и тягово-скоростные свойства. Кроме того, к «обязанностям» коробки передач относится реализация холостого режима работы мотора и способности автомашины передвигаться задним ходом.
Как правильно управлять МКПП
Необходимость применения коробок передач обусловлена различием угловых скоростей коленвала и ведущих колес, которое не позволяет осуществлять привод ведущих колес непосредственно от коленвала. Так, коленвал современного двигателя имеет, как правило, угловую скорость в диапазоне между 500 и 9000 об/мин, а угловая скорость ведущих колес может находиться в диапазоне между 0 и 1800 об/мин.
Из этого следует, что совместить одно с другим по этому параметру, не применяя коробку передач, никак не получится. Наконец, современные ДВС имеют довольно узкий диапазон, в котором они обладают выгодными характеристиками по крутящему моменту – от 3000 до 7000 об/мин, «привязать» который к реальным условиям эксплуатации никак не получается, если пытаться обойтись без устройств типа КПП.

Как обойти эти проблемы?

Проще всего — изменяя такие параметры, как частота вращения ведомой шестерни и крутящий момент на ее валу при помощи специально подобранных шестерен.
Теперь, начиная движение, выбор первой передачи будет означать, что мы выбрали пару шестерен с тем значением передаточного числа, которое соответствует включенной первой передаче.
Поскольку обычно передаточные числа уменьшаются с ростом номера передачи, то в данном случае будем иметь наибольшее значение передаточного числа, наименьшую частоту вращения ведущих колес, но зато максимально возможное значение крутящего момента.

В течение дальнейшего разгона одна за другой включаются следующие передачи, благодаря чему повышается частота вращения колес, но падает крутящий момент.

Даже это краткое описание показывает — коробка передач выполняет важные функции, без которых ни о какой езде не было бы никакого разговора.
Итак, коробка передач, по существу, является многоступенчатым редуктором, с помощью которого обеспечивается возможность преобразования вращательного движения коленвала в поступательное движение автомобиля.

Передаточное число – что за зверь?

Этим понятием обозначается отношение скоростей вращения двух взаимодействующих шестерен. Иначе говоря, отношение между количествами зубьев у ведущей и у ведомой шестерен – это и есть передаточное число.
Различные передачи, естественно, требуют разных передаточных чисел — максимальное передаточное число применяется на самой низкой передаче (1-й), а минимальное — на высшей. «Прямая» передача соответствует передаточному числу, равному 1.
При подборе передаточных чисел их стремятся выбрать такими, чтоб они не были целыми.

Можно привести такой пример: имеем две связанные друг с другом шестерни, на каждой из которых ставим маркером по отметке – друг против друга.
Если данная пара шестерен имеет передаточное число, равное, к примеру, двум, то это означает, что ровно через два оборота от начала вращения нанесенные на шестерни метки опять совпадут.
И каждые два оборота эта картина будет повторяться – совпадать будет одна и та же пара зубьев, то есть именно эта пара нагружена больше других, и по этой причине гораздо быстрее сломается или износится. По этой причине подбор передаточных чисел – довольно ответственная операция, а их значения выбираются дробными.

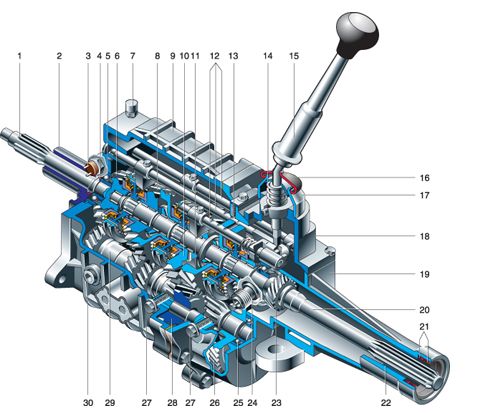

Устройство механической коробки

Схема трёхвальной коробки передач заднего привода автомобиля
Устройство механической коробки передач трехвального исполнения (об отличиях двухвального исполнения упомянем далее) предусматривает размещение в картере коробки трех валов — первичного, вторичного и промежуточного.
Первичный вал (или ведущий) благодаря механизму сцепления может сочленяться с маховиком и вращаться вместе с ним. Вторичный вал (или ведомый) имеет постоянное соединение с карданным валом.
Вращение первичного вала с помощью вала промежуточного может передаваться вторичному.

Расположены первичный и вторичный валы последовательно, а опорой вторичного вала является подшипник, запрессованный в хвостовик первичного вала. Таким образом, жесткой связи между собой два этих вала не имеют, а их вращение происходит независимо. Промежуточный вал смонтирован параллельно названным валам.

На всех валах установлены шестерни. Первичный вал несет на себе ведущую шестерню, вращающую промежуточный вал. Последний несет на себе блок шестерен, жестко с ним соединенный и часто выполняемый с ним как единое целое. Вторичный вал несет на себе ведомые шестерни – эти шестерни имеют возможность перемещения по шлицам вдоль вала.
На последнем валу располагаются также муфты, включающие те или иные передачи. В зависимости от числа муфт коробки передач бывают двухходовые, трёхходовые и т.д. Современная четырёхходовая коробка, например, может иметь 6 или 7 прямых передач плюс задний ход.
В ручной коробке переход от одной передачи к другой осуществляет водитель с помощью специального рычага, находящегося внутри салона автомашины. Дабы избежать включения двух передач одновременно (чревато поломкой коробки), в ней установлен специальный замок, а во избежание самопроизвольного выключения передач имеется специальный блокирующий механизм.

Принципы функционирования

Допустим, скорость вращения коленвала составляет 1000 об/мин, и благодаря механизму сцепления соответствующий крутящий момент получает первичный вал коробки передач. Если теперь включить первую передачу, то жесткозакрепленная на этом валу шестерня войдет в зацепление с другой шестерней, которая крупнее по размеру и имеет в четыре раза, например, больше зубьев.
Следовательно, вал, на котором установлена вторая шестерня, будет вращаться со скоростью в четыре раза меньше скорости коленвала, то есть 250 об/мин. Скорость вращения уменьшилась в четыре раза согласно соотношению зубьев шестерен, а крутящий момент в такое же число раз увеличится на второй шестерне.
Применение различных передаточных чисел пар шестерен позволяет получать от двигателя и передавать далее на ведущие колеса автомобиля разные крутящие моменты. Иначе говоря, вращение коленвала двигателя в 1000 об/мин можно преобразовать, при выборе соответствующих передач, во вращение ведущих колес автомобиля со скоростью, например, в 333 или 250 об/мин и т.д.
Задняя передача

Реализация возможности передвижения автомобиля задним ходом обеспечивается наличием в коробке передач соответствующего механизма, состоящего из дополнительного вала и установленной на нем шестерни заднего хода.

Если выбрать задний ход, то между вторичным и промежуточным валами будет дополнительно включена эта шестерня, благодаря которой вторичный вал коробки передач будет вращаться в противоположную, по сравнению с обычным направлением, сторону за счет нечетного количества сцепленных друг с другом шестерен.

Классификации современных ручных коробок

По числу передач

Все коробки условно делятся на виды в зависимости от количества реализуемых ими ступеней передач. Различают 4-, 5-, 6-, и даже 7-ступенчатые коробки. Увеличение числа передач зиждется на необходимости передавать крутящий момент в наиболее эффективных пределах.
Так, если двигатель имеет наибольшее значение крутящего момента на сравнительно невысоких оборотах, то разгонять его до более высоких оборотов нет смысла – развиваемая им мощность будет лишь падать при повышении частоты вращения.
В таких ситуациях гораздо более эффективным решением будет применение соответствующей коробки;

По числу валов

Коробки передач бывают 3- и 2-вальными в зависимости от того, сколько валов они содержат. 3-вальными коробками (описаны выше) оборудуются автомашины как с передним, так и с задним приводом, а 2-вальными коробками оборудуются, в основном, переднеприводные легковые автомобили.
2-вальная коробка, как следует из названия, содержит в себе лишь два вала, хотя в целом их расположение и назначение аналогичны 3-вальной коробке. Отличия заключаются в расположении валов относительно друг друга – оно параллельное в 2-вальной коробке.
Второе отличие состоит в схеме создания передач – в 3-вальной коробке одна передача реализуется двумя парами шестерен, а в 2-вальной – лишь одной парой. 2-вальные коробки не имеют прямой передачи, зато могут иметь не один, а сразу несколько ведомых валов.
Достоинства механических коробок:

• стоимость и масса «механики» относительно ниже, чем те же параметры у других типов коробок;
• КПД «механики» выше, нежели у коробок других типов;
• благодаря своей высокой надежности, «механика» имеет большой срок службы;
• механическая коробка предоставляет большой выбор стилей езды в различных условиях эксплуатации автомобиля, например, бездорожье, грязь, гололед;
• машину с «механикой» при необходимости можно буксировать куда угодно, не опасаясь неприятных последствий со стороны коробки;
• наличие именно ручной коробки обеспечивает возможность запуска автомобиля с «толкача» и допускает отсоединение трансмиссии от двигателя.

Недостатки механических коробок:

• в условиях длительной езды по городу или в пробках значительно больше утомляет водителя;
  нуждается в наличии у водителя определенных навыков управления автомобилем типа плавного перехода между передачами;
• сравнительно большое время смены передач, поскольку оно нуждается во временном отключении коробки от двигателя (выключении сцепления);
• относительно небольшой ресурс механизма сцепления.

Новые разработки в мире КПП

Нынешнее разнообразие коробок передач – это не застывший металлосборник, а впитывающий в себя все новое — мир коробок передач.
Тем не менее, обычные коробки, появившиеся одновременно с появлением автомобиля, имеют наименьшие темпы развития, а роботизированные – наивысшие, при этом последние перестают быть обычными модернизированными коробками, все далее уходя от них – сказывается полное управление электроникой и приводами, а их проектирование идет уже по своей особой технологии. То есть эти коробки, фактически, все больше удаляются от механики, их породившей.
Это видно и по результатам — лучшие коробки-роботы от Ferrari обеспечивают переключение передач за время не более 60 мс, а коробки передач типа DSG (Volkswagen) способны включать отдельные передачи за 8 мс! Благодаря этому Volkswagen Golf, например, оснащенный 7-ступенчатой коробкой этого типа, примерно на 20% экономичнее, нежели такой же автомобиль, но оборудованный традиционной «механикой».

В последние годы резко улучшились характеристики систем смазки – ныне выпускаемые коробки передач нередко оснащены системой смазки под давлением, а иногда – еще и совместного использования с двигателем.

Такое решение дает возможность резко увеличить ресурс работы коробки передач относительно привычной всем системы смазки за счёт присутствующего в картере двигателя масла, а также обеспечить необходимое охлаждение коробки передач благодаря постоянной циркуляции масла.
Сегодня существует уже довольно большое число механических коробок, но использующих для своей смазки масло ATF, то есть масло для коробок-автомат.
В заключение стоит сказать, что тенденцией нашего времени является и то, что устройство механической коробки передач все больше усложняется в погоне за динамикой, скоростью, экономичностью… Какой она будет в будущем, трудно сказать, наверное, никто и не скажет.
