Масло в интеркулере: диагностика причины, последствия
Интеркулер (радиатор промежуточного охладителя) поднимает мощность и увеличивает ресурс бензинового или дизельного турбомотора. Нагнетание воздуха ведет к повышению его температуры, из-за чего изменяется режим горения топливовоздушной смеси, мотор перегревается, прогорают клапаны и поршни.
Радиатор охлаждает сжатый воздух, который наполняет цилиндры, что обеспечивает оптимальный режим работы мотора. Если какая-то из систем двигателя, в том числе турбина, работает неправильно, то нередко небольшие порции моторного масла оказываются внутри интеркулера.
Из статьи вы узнаете, почему появляется масло в интеркулере, чем это грозит и каким образом устраняют причины таких проблем.
Основные причины попадания масла в интеркулер
Вот основные причины, по которым масло гонит в промежуточный охладитель:
- неисправности системы вентиляции картерных газов;
- забит масляный фильтр;
- грязный воздушный фильтр;
- перегрев мотора;
- турбина гонит масло из-за поврежденного сальника;
- изгиб возвратного маслопровода турбины.
Неисправности системы вентиляции картерных газов
Во время резкого разгона, движения по неровным дорогам, а также при работе под большой нагрузкой, давление, которое создает сгорающая топливовоздушная смесь, гораздо выше, чем обычно. Из-за этого количество газов, которые прорываются через поршневые кольца в картер, увеличивается.
Если система вентиляции картера работает исправно, то эти газы проходят через интеркулер, затем поступают в цилиндры, где и сгорают вместе с топливом. Со временем эта система начинает работать все хуже.
Маслоуловитель перестает справляться со своей функцией, а пружина PCV клапана теряет упругость.
Если система вентиляции работает неэффективно, то давление в картере возрастает, из-за чего вместе с газами в радиатор интеркулера гонит капельки масла. После охлаждения они скапливаются внизу интеркулера. Если масло гонит по этой причине, то вскоре избыточное давление приведет к продавливанию сальников и появляется течь.
Забитый патрубок вентиляции картерных газов
Кроме того, характеристики смазки начнут ухудшаться, турбина будет испытывать масляное голодание, появятся задиры на валу. Еще одна неприятность, к которой приведет плохая работа этой системы – падение мощности мотора и увеличение расхода топлива. Капельки масла, которые поток воздуха кидает в цилиндры, будут менять режим горения топлива.
Забит масляный фильтр
Если масляный фильтр забит, циркуляция смазки ухудшается и одновременно возрастает давление. Из-за этого продавливает сальники силового агрегата, возникает течь, и турбина гонит капельки масла внутрь интеркулера. Установка чистого фильтра снижает течь масла, но не может полностью устранить ее. Поэтому придется менять все сальники.
Грязный воздушный фильтр
Когда впускные клапаны открыты, а поршень идет вниз, в патрубке, к которому подключен выход системы вентиляции картерных газов возникает сильное разряжение. Если воздушный фильтр забит, то из-за перепада давления в патрубке и системегазы выходят гораздо сильней и увлекают за собой капельки масла.
В этом случае маслоуловитель не справляется, из-за чего смазка попадает в интеркулер. Кроме того, недостаток воздуха сильно влияет на состав топливовоздушной смеси. Смесь получается переобогащенной, а капельки масла, которые попадают в цилиндры, еще сильней меняют соотношение между воздухом и топливом.
Перегрев мотора
В большинстве случаев мотор закипает при долгой работе на пределе мощности. Если это произошло, то к большому объему картерных газов, которые прорываются из цилиндров, добавляется усиленное испарение масла, вызванное сильным нагревом. Когда охлаждающая жидкость закипает, в головке блока цилиндров (ГБЦ) образуется паровая пробка.
Температура ГБЦ сильно увеличивается что приводит к усиленному испарению смазки. Кроме того, перегретое масло становится более жидким, из-за чего изношенные сальники дают течь. Из-за этого турбина гонит воздух с капельками масла, что меняет режим работы двигателя, снижает его ресурс, а также ухудшает эксплуатационные характеристики.
Турбина дает течь из-за поврежденного сальника
Турбина работает 100–150 тысяч километров при использовании качественного масла и нормальном давлении в системе смазки. Ухудшение качества смазки или рост давления приводят к протечке сальника, из-за чего турбина кидает капельки масла в радиатор интеркулера. Какое-то время радиатор может играть роль маслоуловителя, не пуская капельки в цилиндры.
Как только уровень масла достигнет нижних ячеек, возникает карбюрация, из-за которой поток воздуха начнет утягивать капельки смазки за собой, меняя состав топливовоздушной смеси.
Для нормальной работы турбины необходимо отводить масло без задержек. Если маслопровод по каким-то причинам сильно согнуло, то отвод масла будет затруднен. Итог такой неисправности: турбина, давшая течь через сальники, не только подает сжатый очищенный воздух, но и кидает в него капельки смазки.
Опасно ли попадание масла в интеркулер
В интеркулере дизельного двигателя с пробегом свыше 100 тысяч километров почти всегда присутствует небольшое количество масла (20–50 грамм).
Это вызвано более высоким давлением, возникающим при сгорании топливовоздушной смеси. До тех пор, пока масло находится ниже уровня ячеек охлаждения, оно не влияет на работу мотора.
Когда радиатор интеркулера заполнен маслом до уровня нижних ячеек, возникает карбюрация.
Температура перегретого выпускного коллектора достигает 700 градусов, что негативно влияет на двигатель. Ведь температура блока цилиндров начинает увеличиваться, система охлаждения не справляется с отводом тепла, что приводит к перегреву мотора, снижению его ресурса.
Масло в интеркулере – что делать
Обнаружив масло снаружи или внутри интеркулера, необходимо установить, почему оно попало туда. Для этого делают следующее:
- проверяют работу системы вентиляции картерных газов;
- меняют масляный и воздушный фильтры;
- проверяют состояния маслопроводов;
- проверяют сальники турбины.
Если вы не знаете, как провести такую диагностику, посетите проверенный и надежный автосервис. Если по результатам проверки двигатель окажется полностью исправным, пересмотрите свою манеру езды. Быстрое движение по крутому подъему или горной местности, долгая езда на оборотах двигателя больше 2 тысяч в минуту ведет к повышению температуры охлаждающей жидкости.
Только после этого необходимо приступать к промывке интеркулера. Промыть интеркулер можно так:
- снимите интеркулер с двигателя (читайте инструкцию по ремонту и обслуживанию вашей машины, там написано, как это сделать);
- очистите наружную поверхность от грязи веником и струей воды;
- залейте внутрь смесь бензина, керосина и ацетона (соотношение 1:1:1) и оставьте на ночь;
- утром слейте получившуюся жижу;
- смешайте горячую воду и средство для мытья посуды (соотношение 1:100), затем залейте этот раствор в интеркулер;
- чтобы промывка была более эффективной, энергично потрясите его 2–3 минуты;
- слейте грязную воду и повторите такую же промывку еще два раза;
- слейте промывочный раствор и промойте интеркулер чистой горячей водой.Последствия развалившейся турбины
Иногда промывка производится с помощью солярки, ацетона, очистителя карбюратора или других легких нефтепродуктов.
Некоторые умельцы, чтобы упростить обслуживание интеркулера, просверливают нижнюю часть корпуса устройства и приваривают к нему гайку, в которую вкручивают болт с медной шайбой. Каждые 3 месяца они выкручивают болт и сливают масло.
Благодаря этому они не только избегают карбюрации, но и определяют примерное состояние двигателя и турбины. Когда мотор машины полностью исправен, масло в интеркулере, если и появляется, то в незначительных количествах.
Вывод
Теперь вы знаете, почему появляется масло в интеркулере и что делать, если такое произошло.
Это позволит вам вовремя обнаружить неисправность мотора, оперативно устранить ее и не допустить ухудшения характеристик двигателя. Кроме того, вы узнали, как должна проходить правильная промывка промежуточного охладителя.
Видео, расположенное ниже, поможет вам не только теоретически представлять описанные в статье явления, но и увидеть их вживую.
Масло в интеркулере дизельного двигателя – решаем проблему
Сегодня в борьбе за экологичность инженеры ведущих компаний производителей автомобилей стараются максимально увеличить мощность при минимальных затратах.
Что же представляет собой данное устройство в системе турбонаддува? Воздух в турбированной системе проходит через нагнетатель и нагревается до высоких температур, что ведет к неравномерному расширению топливно-воздушной смеси и, как следствие, к неполному ее сгоранию.

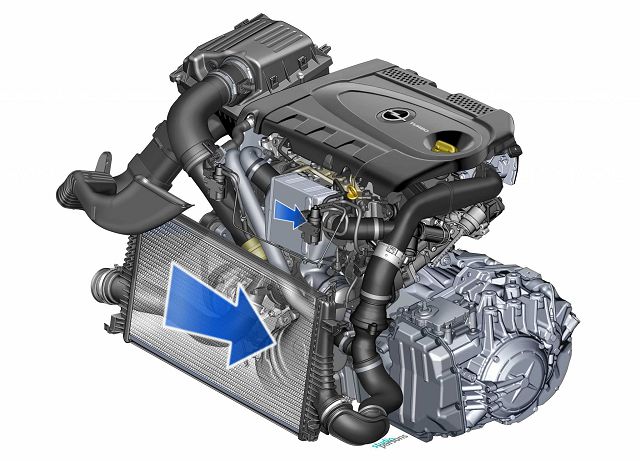

Устройство в системе турбонаддува
В результате стремительно уменьшается мощность дизельного двигателя, и увеличивается расход топлива. Интеркулер – это промежуточный охладитель (радиатор), который устанавливается после турбины и служит для охлаждения воздуха, который проходит в камеру для смешения и сгорания вместе с топливом. Таким образом, интеркулер обеспечивает дизельному двигателю:
- повышение мощности,
- ограничение количества вредных выбросов в атмосферу,
- уменьшение среднего расхода топлива и повышение оборотистости двигателя.

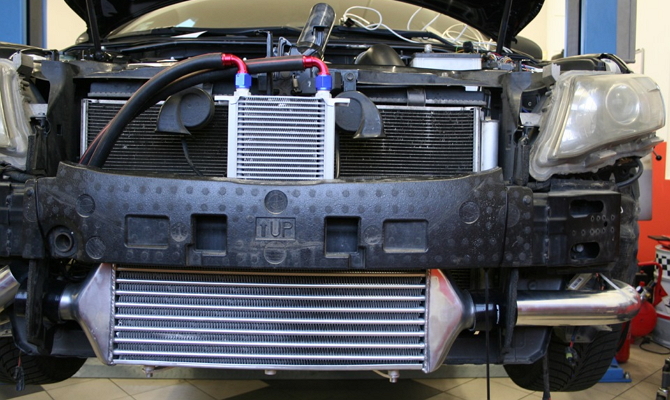

Интеркулер для охлаждения воздуха
Сегодня интеркулер устанавливается не только на дизели, но и на бензиновые моторы, особенно это практикуют различные тюнинг-ателье. Все интеркулеры на автомобилях делятся на два типа:
- воздух-воздух. В данном случае воздух под давлением проходит через специальные соты (наподобие радиатора),
- воздух-вода. Поток проходит через резервуар с холодной водой. Этот тип требует также установки водяного насоса и блока управления.
Если турбина кидает определенное количество масла в интеркулер, значит, в системе есть проблема, однако насколько она серьезна, можно понять только после визуального осмотра деталей турбины и других составляющих.
Турбина может кидать масло на охладитель по причине неисправного маслопровода, который располагается между турбиной и картером двигателя.
Маслопровод представляет собой сливной патрубок, который при визуальном осмотре не должен содержать следов повреждения, быть пережатым и т.д.

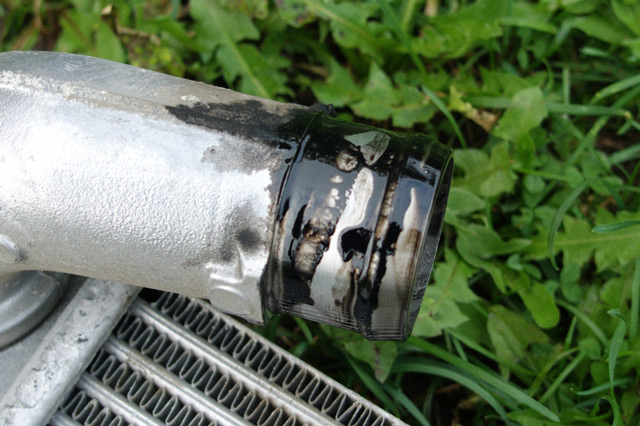

Турбина кидает масло в интеркулер
В противном случае возникает повышенное давление в системе, при котором масло гонит через уплотнительные кольца в интеркулер. Сам промежуточный радиатор охлаждения может иметь микротрещины по корпусу, которые устраняются только посредством сварки, никакие герметики и другие материалы не помогут устранить проблему из-за высокого давления в системе (до 5 атмосфер).
Маслопровод изготавливается из жесткого материала, однако с течением времени он может подвергаться деформации. Иногда для исправления проблемы (если турбина кидает не много масла) достаточно выровнять положение трубы, заменить уплотнители или всю деталь в сборе.
Еще одна причина, по которой масло может оказываться в интеркулере – это выход из строя воздухоотвода, в котором могут образовываться нежелательные отверстия. Масляный фильтр также может стать причиной наличия масла в системе радиатора-интеркулера, фильтр необходимо своевременно менять.
Часто проблема попадания масла решается как раз-таки прочисткой воздухоотвода и заменой фильтра на новый.
Вышедший из строя воздухоотвод
Если при диагностике системы масло в интеркулере появляется в результате превышения уровня масла в картере мотора, значит нарушена вентиляция картера, а значит, проблема и ее решение будет более серьезными и энергозатратными.
Если масло кидает в интеркулер по этой причине, то, скорее всего, нарушена герметичность или деформированы уплотнительные кольца цилиндров и поршней. В результате отработанные выхлопы попадают внутрь картера и выдавливают оттуда масло в интеркулер.
В этом случае выходом может стать только капитальный ремонт мотора с заменой колец, поршней, сливной трубы, уплотнителей системы и т.д.
Даже если на первом этапе вы определили причину попадания масла в охладительный механизм и частично устранили ее – это не гарантирует нормальную работу системы без чистки интеркулера.
Если этого не сделать, масло постепенно будет смешиваться с воздухом, который проходит через охладитель, и загрязнять топливную смесь, что приведет к ухудшению мощности, увеличению расхода и другим неприятным последствиям.
Самым “тяжелым” из них может стать перегрев двигателя в результате воспламенения большого количества масла, особенно это актуально в летнее время года для дизельных двигателей.

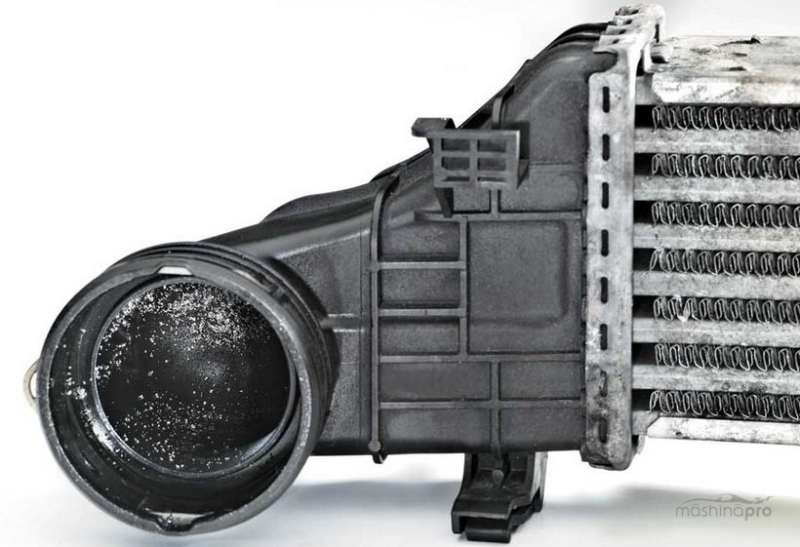

Попадание масла в охладительный механизм
Очистка интеркулера происходит с помощью специальной автохимии после полного демонтажа детали из системы двигателя авто. На большинстве автомобилей стоит интеркулер системы “воздух-воздух”.

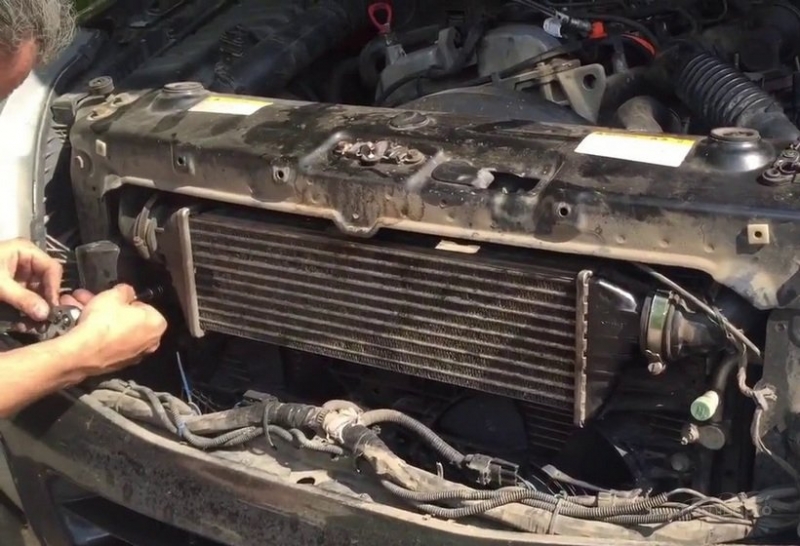

Снять его, как правило, не составляет труда. Достаточно ознакомиться с инструкцией по эксплуатации автомобиля, открутить несколько болтов, снять хомуты и извлечь устройство из системы.
Делать это необходимо на полностью остывшем автомобиле с выключенной системой зажигания.
Что касается жидкостных радиаторов охлаждения, то снятие в данном случае представляет собой более трудоемкий процесс, который на некоторых моделях авто потребует наличия специальных инструментов.
В любом случае каждая модель автомобиля имеет свои особенности, но чистка интеркулера – это обязательная процедура не только, если в нем обнаружено масло, так как он в процессе эксплуатации собирает и другую грязь, пыль, отложения и т.д.
Поэтому чистка – это эффективный способ профилактики сбоев в работе турбины и других составляющих системы.
Жидкостный радиатор охлаждения
Чистить автомобильный интеркулер рекомендуется именно автомобильной химией, не стоит применять бензин, уайт-спирит и другие растворители, так как большинство современных деталей охлаждения содержат материалы, способные повредиться под действием этих веществ. Мыть деталь лучше всего под давлением в несколько заходов, при этом финальным штрихом является промывка простой водой с помощью Керхера или другой ручной мойки с возможностью регулировки давления.
Самое главное, помните, что причин, почему масло попадает в систему интеркулера, может быть огромное количество, визуально определить можно только малую часть, в остальных случаях необходимо специальное оборудование и хороший специалист.
Грязное дело: почему в интеркулере появилось масло и что с ним делать?
Чем сложнее техника, тем чаще она выходит из строя и тем дороже обходится её восстановление — это правило является актуальным для любого механизма, включая и мотор автомобиля.
При профилактическом обслуживании дизельного двигателя, оснащённого турбонаддувом и промежуточным охладителем (интеркулером) многие владельцы транспортных средств с удивлением обнаруживают в последнем следы масла.
Паниковать и готовиться к огромным затратам при этом не стоит — вполне возможно, что проблему удастся решить «малой кровью». Сначала необходимо определить, почему же турбина гонит масло в интеркулер, а затем уже приступать к устранению обнаруженного дефекта.
Причины присутствия масла в интеркулере могут носить различный характер
И тут у некоторых автомобилистов, не слишком подробно вникающих в устройство своего автомобиля, может возникнуть вопрос — а что, собственно говоря, такое интеркулер, как он выглядит и зачем нужен? Обратив своё внимание на школьный курс физики, мы можем вспомнить, что при сильном нагревании вещества расширяются, а при охлаждении — наоборот, уплотняются.

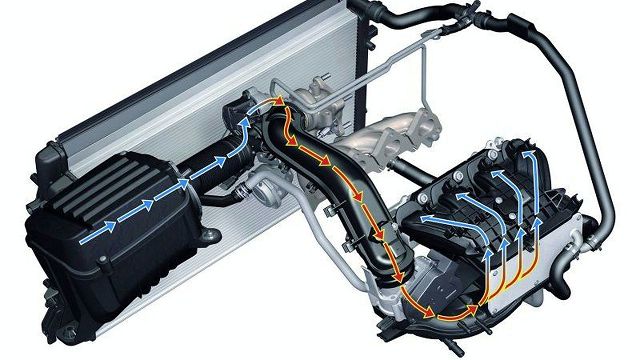

Если автомобиль оборудован турбонаддувом, воздух в нём проходит сквозь нагнетатель, приводимый в движение выхлопными газами. Последние, как известно, имеют очень высокую температуру, что приводит к нагреванию воздуха, использующегося в топливной смеси до 150–200 градусов.
В результате сама смесь сильно расширяется, становится неоднородной и сгорает не полностью.
Чтобы улучшить характеристики приводного узла, смесь нужно охладить — следовательно, после турбины стоит установить радиатор, которым и является интеркулер. Он позволяет достичь множества положительных изменений, среди которых стоит назвать:
- Повышение мощности мотора;
- Снижение содержания токсичных веществ в выхлопе;
- Уменьшение расхода топлива;
- Повышение «эластичности» мотора, то есть быстроты реакции на изменение подачи горючего.
Видео о том, как работает интеркулер:
Изначально интеркулеры предназначались исключительно для установки на дизельные моторы, которые являются очень чувствительными к повышенной температуре смеси — ведь дополнительный радиатор снижает температуру воздуха, выходящего из турбины, до 50–75 градусов. Однако в настоящее время ведущие производители и тюнинговые ателье практикуют монтаж интеркулеров также на бензиновые моторы.
Чаще всего встречаются воздушные интеркулеры, которые представляют собой конструкцию, подобную стандартному радиатору системы охлаждения — отличием является только прохождение через внутренние соты воздуха вместо жидкости.
Они дешевле и практичнее, однако, требуют наличия большого объёма свободного пространства под капотом. Жидкостные интеркулеры намного меньше, но они требуют использования собственного насоса и электронного блока управления.
Как бы там ни было, масло в интеркулере дизельного двигателя вы можете обнаружить вне зависимости от того, какой конструкцией он обладает.
Если вы нашли масло в интеркулере, не стоит паниковать — вполне возможно, что вам понадобится всего лишь пара часов на устранение этого недостатка. В первую очередь, проверьте состояние сливного маслопровода, который проложен между турбиной и картером мотора — он должен быть прямым и не содержать существенных изгибов.
При изогнутой сливной трубе в турбине возникает повышенное давление, которое заставляет масло продавливаться сквозь кольца уплотнения и попадать в интеркулер. Как правило, этот трубопровод изготавливается из плотного жёсткого материала, но при длительной эксплуатации он может деформироваться.
Решение предельно простое — выровнять маслопровод и закрепить его в этом положении.
Если турбина кидает масло в интеркулер, осмотрите также воздуховод, ведущий к ней — в нём не должно быть никаких трещин либо отверстий. Причиной может быть и сильно забитый фильтр, не пропускающий достаточное количество воздуха.
В обоих случаях внутри нагнетателя образуется зона разрежения, которая вытягивает масло и постепенно разрушает кольца уплотнения, загрязняя интеркулер.
Решение — очистить фильтр, а при первой возможности заменить его, а также устранить пробоины воздухопровода.
Иногда так просто отделаться от возникших проблем не удаётся — масло в патрубке интеркулера появляется в результате нарушения сообщения с картером мотора. Причиной может быть образование засоров различного типа в сливном маслопроводе — от попадания в него мусора до возникновения нагара.
Очень часто автолюбители, самостоятельно проводящие ремонт дизельного мотора, используют для крепления маслопровода не специальные средства, а обычные герметики, которые при нагреве проникают внутрь трубки и образуют пробки.
Решение проблемы — снять сливной маслопровод, тщательно прочистить его и промыть, стараясь не повредить стенки трубки.
Однако это ещё не худший вариант развития событий — вполне возможно, что смазочный материал в картере поднимается выше уровня дренажного патрубка, и в результате турбина кидает масло в интеркулер.
Хорошо, если вы просто переборщили с объёмом применяемого масла — а вот при нарушении вентиляции картера ситуация будет не столь легко поправимой.
Одной из причин возникновения проблемы может быть нарушение целостности уплотнительных колец в цилиндро-поршневой группе, в результате чего отработанные газы будут попадать в картер и выдавливать масло через сливную трубку. Решение — капитальный ремонт двигателя с заменой колец.
Устранение последствий
Предположим, вы уже разобрались, почему масло в интеркулере появилось столь внезапно, и устранили причину попадания смазочного материала в промежуточный охладитель. Однако вам предстоит ещё выполнить очистку самого интеркулера.
Если не сделать этого, масло будет смешиваться с проходящим через радиатор воздухом и попадать в топливную смесь, ухудшая параметры её горения. Кроме того, существенно снизится эффективность охлаждения воздуха в интеркулере, что приведёт к лишению автомобиля преимуществ, получаемых от его установки.
В самом неприятном случае масло может загореться, что обычно происходит в результате перегрева мотора при длительной работе в предельных режимах.
Необходимо провести комплексную очистку этого приспособления — чтобы сделать это, его придётся демонтировать. Большинство интеркулеров, работающих по принципу «воздух-воздух» снять можно максимально просто — для этого достаточно открутить несколько болтов и разжать хомуты, а вот с жидкостными моделями могут возникнуть сложности.
Чтобы узнать, чем промыть интеркулер от масла, внимательно изучите инструкцию по эксплуатации транспортного средства — обычно производитель предоставляет перечень допустимых средств. Если указания на них отсутствуют, приобрести их не удаётся или они обходятся слишком дорого, можно обратить внимание на универсальную автомобильную химию.
В частности, хорошие результаты даёт применение средства Profoam 2000.
В сети можно часто встретить рекомендации относительно применения бензина, керосина, Уайт-спирита и прочих веществ, однако применять их без консультации со специалистом нельзя.
Некоторые интеркулеры содержат материалы, которые легко повреждаются растворителями или горючим — соответственно, использование таких средств приведёт к необратимому повреждению детали силового агрегата.
Идеальным вариантом является использование услуг сервисного центра, хотя это потребует от вас немалых расходов.
После того как вы промыли интеркулер согласно инструкции, указанной на ёмкости с очистительным средством, смойте остатки автомобильной химии водой. Будьте внимательны — наливать её следует только под малым давлением, так как соты радиатора могут достаточно легко повреждаться большим напором.
Повторяйте цикл очистки до тех пор, пока из интеркулера не начнёт выходить чистая вода — обычно для этого требуется 5–6 промывок. В конце можете продуть устройство тёплым воздухом под небольшим давлением — но помните, что высокая температура и увеличенный напор могут повредить интеркулер.
Когда всё будет завершено, и вы полностью устраните лишнюю воду, приспособление стоит также очистить от внешних загрязнений и установить на автомобильный двигатель.
Главное — своевременное обнаружение
Помните, что чем дольше масло будет находиться в интеркулере, тем сложнее его будет вымыть обычными средствами, не прибегая к приобретению дорогостоящей профессиональной автохимии.
Кроме того, игнорирование проблемы приведёт к её усугублению, что заставит вас потратить немалые средства на восстановление нормальной работоспособности двигателя и связанных с ним систем автомобиля. Поэтому, как только вы обнаружили течь масла в интеркулер, немедленно прекратите эксплуатацию транспортного средства и займитесь его диагностикой.
Если самостоятельно причину обнаружить не удаётся, обратитесь к профессионалу, являющемуся сотрудником автомобильного сервисного предприятия. В любом случае оставлять без внимания проблему нельзя — это обойдётся вам чересчур дорого.
Почему в интеркулере возникает масло?
В наше время техника не простая, и когда что-то ломается в автомобиле: деталь или даже мотор, это обычное явление. Часто приходится потратить на восстановление не маленькую сумму.
Когда самостоятельно проводят диагностику в авто с дизельным мотором с турбонаддувом, а также интеркулером, то есть водяным охлаждением, большинство водителей при этом, обращают внимание на непонятные следы масла.
Но расстраиваться, и переживать о финансах очень сильно не нужно, так как в принципе можно попробовать справится с этой проблемой, при этом минимально потратиться. Первое, что необходимо выяснить, из-за чего турбина выпрыскивает масло в интеркулер, а потом уже заниматься починкой выявленной поломки.
Назначение детали
Конечно, некоторое число водителей не очень знают составные части автотранспорта, а тем более интеркулер и его предназначение. Но тут стоит вспомнить прошлое, а именно школу, когда проходили уроки физики.
Можно обратить внимание на тот момент, что когда происходит нагревание того или иного предмета, то он становится больше, а если остудить, то он тогда становится крепче.
Таким образом, при наличии в транспортном средстве турбонаддува, сам воздух в нём ведёт движение через нагнетатель, и способствует передвижение выхлопными газами.
Последние имеют большую температуру нагревания, и тем самым способствуют нагреванию кислорода, который применяется в топливной смеси и может колебаться от 150 до 200 градусов. Сама топливная смесь становится на много шире, и поэтому перерабатывается не полностью.
Таким образом, для лучшей работы приводного узла, соединяемую смесь необходимо остудить. Следует после турбины поставить радиатор, как вы поняли, это и есть интеркулер. Вследствие чего возможно увидеть неплохие изменения, а именно:
· Двигатель станет мощнее;
· Минимальное выделение вредных газов при выхлопе;
· Экономия бензина или дизельного топлива;
· Мотор станет эластичнее, из-за быстрой реакции, на иной подаче топлива.
Вначале радиаторы были предназначены только на автомобили с дизельным топливом, так как они очень капризные к большой температуре смеси, и поэтому еще один интеркулер значительно уменьшит температуру кислорода, который проникает из турбины от 50 до 75 градусов. В наше время, как производители, так и различные компании, устанавливают радиаторы на бензиновые двигатели.
Очень часто интеркулеры применяются воздушные, и похожи они на обычные радиаторы, разность между ними в том, что соты в середине пропускают кислород, а не жидкость.
Такие радиаторы более эффективней, и не кусаются по карману, но ему нужно много места под капотом. Вот жидкостные интеркулеры по объёму меньше, без насоса, а также электронного щита управления – не будут работать.
Так что можно выявить налёт масла на самом интеркулере дизельного мотора, даже если он оборудован всем необходимым средством защиты.
Основные причины поломки
Наипростейшие решения
В случае обнаружения в итеркулере масла, не нужно падать духом, ведь может нужно просто уделить несколько часов для устранения этой проблемы. Для начала требуется обратить внимание на состояние маслопровода, а он находится между турбиной картером двигателя. Найдя его, проверьте наличие изгибов, так как он должен быть прямым.
При согнутой трубке создается значительное возрастание давления, и масло проникает через уплотнительные кольца, тем самым оказываясь в интеркулере. Сама трубка трубопровода, состоит из жесткого надёжного материала, но со временем может изнашиваться из-за долгого срока эксплуатации.
Таким образом, при такой проблеме стоит просто выровнять трубку и установить на место.
Далее, если турбина выкидывает масло в сам интеркулер, необходимо тоже посмотреть воздухопровод, который присоединяется, он должен быть цел, без отверстий и трещин. Также это бывает из-за фильтра, который может засориться, и не будет иметь возможности пропустить достаточное количество кислорода.
При всем этом в середине нагревателя, создаётся сфера разрежения, которая способствует выбрасыванию масла, и тем самым деформирует уплотнительные кольца, загрязняя интеркулер.
Значит, выход тут очевиден, нужно произвести чистку фильтра, но эффективней будет его поменять, а также починить воздухопровод, если он неисправен.
Серьёзные неприятности
Бывают такие случаи, когда от таких неприятностей просто отделаться нельзя, так как само масло в интеркулере возникает вследствие нарушения работы с картером двигателя. Проблема может впоявиться в сливном маслопроводе из-за зазоров разного диаметра, а происходит это от того, что туда попадает различный мусор и образуется нагар.
В основном водителя, собственноручно делающие обслуживание автомобиля с дизельным двигателем, применяют для крепежа маслопровода различные специализированные вещества, например герметики, которые при нагревании растекаются и создают внутри радиатора пробки. Значит для устранения такой неприятности необходимо, демонтировать маслопровод.
Очень хорошо обработать его от мусора и грязи, но тут стоит быть аккуратным, дабы не причинить вреда основаниям трубки.
Но бывают и плохие неприятности с интеркулером. Может быть так, что само масло в картере повышается выше указанного дренажным патрубком уровня и тогда масло начинает выбрасываться в радиатор.
Конечно, если вы превысили норму масло сами, это хорошо, но в случае поломки вентилятора, это будет серьёзной проблемой.
Также одна из причин появления такой проблемы, вполне может быть смещение или разрушение колец в поршне, и тогда из-за этого пары будут просачиваться в картер, а само масло будет вытекать из сливной трубки. Решение этой проблемы одна, замена колец при капитальном ремонте.
Устранение последствий
Допустим, вы уже все поняли, по каким причинам в радиаторе образовалось масло и тем самым предотвратили это. Но это не всё, так как вам еще нужно сделать чистку самого радиатора (ИНТЕРКУРЕРА).
Потому, что если это не выполнить, маслянистые остатки будут перемешиваться с кислородом и проникать в смесь топлива, тем самым способствовать плохому сгоранию. Помимо этого, очень уменьшится охлаждение кислорода в интеркулере, что приведет к дальнейшему ухудшению характеристик транспортного средства.
Самое плохое, что может произойти, это возгорание маслянистого вещества, из-за превышения допустимой нормы нагрева двигателя.
Таким образом, просто необходимо сделать чистку радиатору. Перед началом выполнения, снимите его. Большое количество интеркулеров, которые работают по воздушной системе, снять очень легко, для этого просто откручиваем пару болтов и извлекаем хомуты, а вот с веществом для промывки, могут возникнуть проблемы.
И дабы узнать, что применить для промывки радиатора от масла, нужно просто на просто прочитать инструкцию по пользованию, так как там, должен быть указан список допустимых компонентов для промывки. Но вдруг вам ничего не удаётся найти, либо те компоненты дорогостоящие, воспользуйтесь обычной химией для автомобиля.
Как известно жидкость Profoam 2000 очень эффективная для такого дела.
Если обратиться за помощью в интернет, то можно на различных сайтах и форумах найти рекомендации о том, что можно использовать: растворитель или же бензин, керосин, но помните что без консультации со специалистом ни в коем случае не стоит их применять. Так, как есть такие радиаторы, которые состоят из тоненького материала, и им можно легко навредить подобными средствами. Самым оптимальным вариантом, считается обращение за помощью к специалистам на СТО, но тут придётся раскошелиться.
И вот согласно инструкции интеркулер промыт, далее требуется обработать его от остатков химического вещества обычной водой. Но будьте осторожны, так как наливать жидкость стоит под минимальным давлением, чтобы не повредить середину радиатора из-за большого потока воды. Фильтровать воду стоит 4-6 раз и образование чистой воды в интеркулере станет сигналом завершения промывки.
Дабы устранить остатки можно применить компрессор и продуть радиатор воздухом, но только тёплым и с маленькой атмосферой. Учитывайте тот факт, что большая температура способствует увеличению напора, и приводит к неисправности радиатора.
В конце выполнения всех процедур, необходимо почистить само основание системы от лишних загрязнений и далее поставить радиатор на мотор автотранспортного средства.
Главное — своевременное обнаружение
Знайте, при долгом нахождении остатков масла в интеркулере, ухудшается эффективность отмывания простыми жидкостями, и уже не получится избежать приобретения дорогих химических составов.
Также, если не обращать внимания на проблемы, можно в дальнейшем значительно усугубить ситуацию, которая приведет к трате денежных средств на починку мотора. При выявлении попадания масляных компонентов в устройство, нужно сразу же прекратить езду на машине, и решить эту проблему.
В случае не обнаружения причины, необходимо прибегнуть к помощи специалистов на СТО. Как не крути, но оставить такую проблему без внимания будет большой ошибкой, и приведёт к космическим тратам финансовых средств.
Масло в патрубке интеркулера дизельного двигателя причины
Почему турбина гонит масло. В интеркулер (также во впускной коллектор), либо в глушитель.
Разберем все варианты
Также стоит отметить, что «нормальная» величина расхода масла примерно 1,5 – 2,5 литра на 10000 километров, если у вас больше «3», то нужно проверить агрегат. Так за счет чего это происходит?
Достаточно подумать и все встанет на свои места.
Как я писал сверху к подшипникам подходит два масляных канала, один на горячую ее часть, другой на холодную, они смазываются и это смазка опять уходит в двигатель.
Но вот как подшипники герметизированы? Сразу хочу сказать подшипник не должен соприкасаться с крыльчаткой, которая раскручивается, иначе масло будет напрямую вытекать во впускной коллектор – с одной стороны и в глушитель с – другой.
Поэтому между подшипником и крыльчаткой есть так называемые «запорные кольца».
Что делать, если обнаружили масло в интеркулере
Кроме того, недостаток воздуха сильно влияет на состав топливовоздушной смеси.
Когда охлаждающая жидкость закипает, в головке блока цилиндров (ГБЦ) образуется паровая пробка. Температура ГБЦ сильно увеличивается что приводит к усиленному испарению смазки.
Кроме того, перегретое масло становится более жидким, из-за чего изношенные сальники дают течь. Из-за этого турбина гонит воздух с капельками масла, что меняет режим работы двигателя, снижает его ресурс, а также ухудшает эксплуатационные характеристики.
Откуда масло в интеркулере?
Разбираемся почему гонит масло в интеркулер
Такой ремонт требует более серьезного и комплексного подхода. Причиной такого явления могут стать уплотнительные кольца поршневой группы, точнее нарушение их целостности.
В итоге выхлопные газы начнут поступать в картер, тем самым выдавливая масло через сливную трубку. Выход из этой ситуации — капремонт двигателя и замена всех поршневых колец.
Также иногда причиной слишком высокого уровня масла является сам водитель, который переборщил и залил в систему больше масла чем это нужно.Даже после того как вы найдете причину появления масла в интеркулере и устраните ее, нельзя считать проблему полностью решенной. Следует устранить также последствия явления, когда турбина гонит масло в интеркулер.
Масло в интеркулере: в чем причина, что делать
Если они имеются, его потребуется заменить; Далее обязательно проверьте фильтр, возможно, он сильно загрязнен и не способен пропускать нужно количество воздуха.
При сильном загрязнении фильтра его необходимо заменить.
При этом засоры могут быть разного характера, например, образованные нагаром. Чтобы решить проблему, потребуется снять с автомобиля сливной маслопровод, тщательно его очистить и установить на место.
Еще одна причина, почему масло оказывается в интеркулере – это его высокий уровень.
Масло в интеркулере дизельного двигателя – решаем проблему
Иногда для исправления проблемы (если турбина кидает не много масла) достаточно выровнять положение трубы, заменить уплотнители или всю деталь в сборе. Еще одна причина, по которой масло может оказываться в интеркулере – это выход из строя воздухоотвода, в котором могут образовываться нежелательные отверстия.
Почему в интеркулере возникает масло?
Найдя его, проверьте наличие изгибов, так как он должен быть прямым. При согнутой трубке создается значительное возрастание давления, и масло проникает через уплотнительные кольца, тем самым оказываясь в интеркулере.
Сама трубка трубопровода, состоит из жесткого надёжного материала, но со временем может изнашиваться из-за долгого срока эксплуатации.
Таким образом, при такой проблеме стоит просто выровнять трубку и установить на место. Далее, если турбина выкидывает масло в сам интеркулер, необходимо тоже посмотреть воздухопровод, который присоединяется, он должен быть цел, без отверстий и трещин. Также это бывает из-за фильтра, который может засориться, и не будет иметь возможности пропустить достаточное количество кислорода.
При всем этом в середине нагревателя, создаётся сфера разрежения, которая способствует выбрасыванию масла, и тем самым деформирует уплотнительные кольца, загрязняя интеркулер.
Почему турбина гонит масло в интеркулер?
Турбина сообщается с мотором для получения масла.
Специалисты рекомендуют на турбированных моторах чаще его менять.
При первых признаках появления масла в интеркулере турбокомпрессора нужно автомобиль поднять на подъёмнике или загнать на смотровую яму. Снять и внимательно осмотреть для определения причины неисправности. Используется переноску для полноценного освещения передней части днища автомобиля.
Оценивается внешний вид и состояние сливного маслопровода.
Размещается между картером двигателя и турбиной.
Обеспечивает доставку моторного масла из картера к турбокомпрессору. Представлен в форме изогнутой прочной трубки.
Для изготовления используют прочный стальной материал исключающий деформацию.
Внешние факторы заставляют маслопровод изменить форму и его функции нарушаются. Не может оперативно доставлять необходимое количество моторного масла турбине.
Грязное дело: почему в интеркулере появилось масло и что с ним делать?
При изогнутой сливной трубе в турбине возникает , которое заставляет масло продавливаться сквозь кольца уплотнения и попадать в интеркулер. Как правило, этот трубопровод изготавливается из плотного жёсткого материала, но при длительной эксплуатации он может деформироваться. Решение предельно простое — выровнять маслопровод и закрепить его в этом положении.
Если турбина кидает масло в интеркулер, осмотрите также воздуховод, ведущий к ней — в нём не должно быть никаких трещин либо отверстий. Причиной может быть и сильно , не пропускающий достаточное количество воздуха. В обоих случаях внутри нагнетателя образуется зона разрежения, которая вытягивает масло и постепенно разрушает кольца уплотнения, загрязняя интеркулер.
Решение — очистить фильтр, а при первой возможности заменить его, а также устранить пробоины воздухопровода.
Масло в интеркулере дизельного двигателя: причины
Охладители в комбинированных схемах задействуются последовательно.
Охлаждение по принципу воздух-воздух менее эффективно сравнительно со схемами воздух-вода и комбинированными решениями. При этом главным преимуществом воздушного радиатора является простота и доступность данного решения, что и обусловило повсеместную установку интеркулеров подобного типа на серийные дизельные и бензиновые автомобили.
Моторное масло может попадать как в воздушный, так и в жидкостной интеркулер. В результате качество охлаждения наддувочного воздуха снижается, система турбонаддува не обеспечивает должной производительности.
В том случае, если турбина бросает масло в интеркулер, стоит начать с диагностики неисправностей турбокомпрессора.
Почему Турбина «ест масло»
10.10.2016
«Турбина ест масло» или «Турбина гонит масло»– такое выражение можно часто услышать от водителей или мастеров, ремонтирующих турбированные моторы автомобилей, и это означает то, что узел приходит в негодность, и его в скором времени придется менять. При изношенности деталей турбины теряется мощность, пропадает динамика авто, приходится проверять уровень и доливать моторное масло через каждую 1 тыс. км, а то и чаще.
Турбина – достаточно «капризная» вещь, выходит из строя по разным причинам. Чтобы она служила как можно дольше, необходимо проводить ряд профилактических мер, иначе замены автомобильного турбокомпрессора не избежать – ремонт здесь обходится не дешевле, чем само устройство в сборе, и во многих случаях нецелесообразен.
Для чего нужна автомобильная турбина
Турбокомпрессор предназначен для нагнетания дополнительной порции кислорода в камеры сгорания ДВС (двигателя внутреннего сгорания), так как при стандартной подаче топливовоздушной смеси в цилиндры воздуха не хватает, из-за этого теряется КПД, соответственно, эффективность работы мотора снижается.
Система сконструирована так, что часть выпускных газов поступает в корпус турбины на «горячую» крыльчатку, которая, вращаясь, начинает нагнетать воздух во впускной тракт ДВС.
Вал крыльчатки вращается в подшипниках, сам механизм от раскаленного выхлопа сильно нагревается.
Чтобы как-то охладить работающий узел, придуман интеркулер, который остужает воздушный поток до температуры 50-60 градусов. ИЗОБРАЖЕНИЕ
Также в турбине имеется и другая крыльчатка, «холодная», которая закачивает воздух со стороны впускного коллектора, но она тоже нагревается от остальных частей механизма, только не настолько сильно.
Одним словом, турбина устанавливается для того, чтобы увеличить мощность двигателя, повысить коэффициент полезного действия автомобильного двигателя, сделать мотор более приемистым и динамичным.
Но турбокомпрессор работает при большой нагрузке и в тяжелом температурном режиме, поэтому требует ухода и соблюдения правил эксплуатации авто.
Наиболее частые поломки в системе турбонаддува
В процессе эксплуатации автомобиля турбированный двигатель подвергается износу, так как все узлы и агрегаты ДВС имеют свой определенный ресурс. Также со временем изнашиваются детали турбины, но турбокомпрессор может выйти из строя и раньше положенного времени, и основные причины неисправностей здесь следующие:
В основном поломки в системе турбонаддува происходят из-за нарушений правила эксплуатации авто, несвоевременного техобслуживания.
1. Механические повреждения турбины
Крыльчатка, подшипники или вал могут пострадать в результате удара во время аварии, в таком случае турбину ремонтировать бесполезно, ее следует менять. Может произойти и другая ситуация, например, на лопасти попал посторонний предмет (гайка, болт и прочее).
Поэтому перед установкой турбокомпрессора необходимо внимательно проверить каналы впускного и выпускного тракта, здесь не должно быть лишних деталей.
Также коллекторы следует очистить от пыли и грязи, из-за загрязнения происходит интенсивный износ трущихся частей турбокомпрессора.
Повреждения лопастей «холодной» крыльчатки свидетельствует о том, что во впускной тракт попал посторонний предмет, это может быть крепеж, ветошь или что-то другое.
Если повреждаются лопасти «горячей» крыльчатки (со стороны выпускного коллектора), большая вероятность того, что имеются серьезные неисправности в самом двигателе. Когда «горячая» крыльчатка имеет повреждения, вероятно, что в двигателе повреждены поршни, поршневые кольца или седла клапанов.
Правда, здесь следует оговориться: если разрушается седло клапана, оно сразу же разлетается по всем цилиндрам, появляется сильный стук, и мотор может заклинить в любой момент.
Если вы занимаетесь снятием и установкой турбины, ее очисткой от грязи, ни в коем случае не сгибайте лопасти – это приведет к поломке турбокомпрессора, и последствия таких действий будут весьма печальными.
2. Последствия работы мотора на грязном масле
О своевременной смене масла в ДВС сказано много, также понятно, что нельзя использовать расходные материалы низкого качества, а тем более фальсификат.
Но грязь, частицы абразива и кокс, присутствующие в смазке, оказывают негативное влияние не только на ДВС, но и на детали турбокомпрессора – изнашиваются подшипники и вал ротора, из-за попадания абразивных частиц в узел происходит перегрев.
Грязным масло бывает не только из-за того, что оно не вовремя меняется, или не соответствует требованиям к качеству, здесь причины еще могут быть следующими:
Чтобы избежать преждевременной поломки турбины, следует использовать только высококачественные моторные масла и маслофильтры, применять лишь те расходные материалы, которые рекомендованы заводом-изготовителем.
3. Низкий уровень масла в ДВС
Для любого дизельного двигателя ямз необходимо поддерживать достаточный уровень масла, если смазки в системе будет меньше, чем нужно, может произойти масляное голодание, и даже застучать коленчатый вал.
Но если для ДВС кратковременная нехватка смазки еще как-то допустима (например, уровень масла по щупу немного ниже отметки MIN), то турбина не терпит масляного голодания.
В этом случае детали турбокомпрессора подвержены интенсивному износу в результате перегрева и работы «на сухую».
Другие причины, из-за которых могло произойти масляное голодание турбины:
Чтобы турбина не пострадала от масляного голодания, водителю необходимо регулярно проверять уровень масла по щупу, следить за давлением в масляной системе по датчикам, периодически осматривать состояние масляных патрубков.
4. Перегрев турбокомпрессора
Под воздействием высоких температур и при недостаточном количестве масла в турбокомпрессоре образуется сажа и копоть, детали турбины закоксовываются – или, другими словами, образуется нагар.
Если двигатель заглушить на больших оборотах, смазка на ротор турбины перестанет подаваться, хотя лопасти еще некоторое время будут продолжать крутиться.
Из-за этого происходит перегрев, и как следствие, быстрый износ трущихся частей системы турбонаддува.
Чтобы турбина лишний раз не перегревалась, а ее детали достаточно смазывались, прежде чем заглушить мотор, необходимо дать ДВС некоторое время поработать на холостых оборотах. В этом случае нагрузка на турбокомпрессор будет минимальной, и он успеет остыть.
Также водителю следует учитывать, что работа двигателя с повышенной нагрузкой приводит к деформации подшипников вал ротора, подгоранию масла, вследствие чего образуется кокс. Из-за перегрева на валу ротора образуются задиры, теряют свою герметичность уплотнения.
Другие причины, по которым может перегреваться турбокомпрессор:
Из-за перегрева разрушаются различные части турбокомпрессора, в том числе и «улитки» (корпуса) впускной и выпускной системы. Также перегрев происходит из-за тяжелых условий эксплуатации – при высокой нагрузке, постоянной работе двигателя в пыльных условиях, в жаркое время года.
Почему из турбины может вытекать масло
Течь масла через турбокомпрессор – достаточно частое явление, и оно не всегда проявляется из-за дефектов самой турбины.
Причины здесь могут быть разными:
По всем вышеперечисленным причинам можно понять, что многие из них связаны с проблемами слива масла.
В «улитку» турбины смазка подается под давлением через подающую магистраль, затем происходит ее смешивание с воздухом и выпускными газами.
В результате образуется масляная пенка, в дальнейшем она стекает в нижнюю часть корпуса турбины, и только затем попадает в маслосливную магистраль, а по ней уже возвращается в поддон двигателя.
Если сливной канал будет недостаточно широким, или масла окажется больше нормы, оно будет задерживаться в корпусе турбокомпрессора, вытекать через уплотнители.
Здесь нужно удостовериться, что в сливе нет лишних изгибов, где может скапливаться масло. Также следует проверить, что сливная линия расположена выше уровня смазки в поддоне ДВС.
Если все в порядке, можно приступать к проверке состояния вентиляционной системы двигателя, проводить диагностику поршневой.
Уплотнительные кольца в турбине
Многие ошибочно думают, что уплотнения турбокомпрессора предназначены только для того, чтобы не происходило попадание масла в корпус турбины.
Отчасти это так, но основная задача уплотнений – не позволять газам под большим давлением попадать в «улитку» турбины, а затем и в картер ДВС.
Некоторые марки турбокомпрессоров выпускаются промышленностью вообще без уплотнительного кольца со стороны впускного тракта, несмотря на это, течи масла здесь не происходит.
Течь масла в результате засора воздушного фильтра
Во время эксплуатации автомобиля от пыльного и грязного воздуха постепенно начинает засоряться воздушный фильтр ДВС, в фильтрующем элементе скапливаются пылинки, частички абразива.
Сопротивление воздушному потоку увеличивается, и за счет этого на входе турбокомпрессора создается некоторый вакуум.
На средних и больших оборотах при засоренном фильтре двигатель ведет себя нормально, так как за колесом компрессора имеется избыток давления, поэтому течи масла нет.
Но на холостом ходу и малых оборотах вакуум создается на выходе и входе, когда мотор работает на малой нагрузке долго, масло под воздействием разрежения начинает подниматься с нижней части корпуса турбины и появляться во впускном коллекторе.
Решить проблему здесь достаточно просто – нужно из корпуса воздушного фильтра достать фильтрующий элемент и произвести его визуальный осмотр на предмет засорения. Если нет возможности сразу купить новый фильтр, его можно продуть сжатым воздухом.
Вообще замену фильтра следует проводить по регламенту, установленному заводом-изготовителем, но если авто ездит по пыльным дорогам, элемент меняется чаще.
Влияние засоренного катализатора на турбину
Если копотью и сажей забивается катализатор, то в этом случае создается сопротивление выпускным газам, из-за чего возрастает нагрузка на ротор турбокомпрессора.
Эксплуатация автомобиля с забитым каталитическим нейтрализатором приводит не только к повышенному расходу топлива, ухудшению динамики и снижению мощности ДВС, но и к преждевременному износу подшипников ротора турбины.
В результате приходится или ремонтировать турбокомпрессор, или полностью его менять.
Что делать, если течет турбина
Причин течи масла из турбокомпрессора много, но если в этом виновата лишь сама турбина, ее необходимо менять:
Если вы определили, что через турбокомпрессор течет масло, рекомендуется сразу же обращаться к квалифицированным мастерам на станцию техобслуживания.
Продление срока службы турбокомпрессора
Основная причина масляной течи через турбину – избыток давления, создаваемый в картере двигателя, чтобы его не возникало, необходимо регулярно проводить ряд профилактических мер. Также следует не забывать о своевременном ТО, профессионалы автомобильного ремонта советуют выполнять следующее:
Эксплуатируя автомобиль с турбированным двигателем, нельзя экономить на расходных материалах: следует заливать в мотор лишь качественное моторное масло, использовать фильтры оригинального производства. Также нужно помнить, что серийная машина с турбодвигателем не предназначена для гонок, хотя и обладает достаточно мощным силовым агрегатом.
В случае выхода из строя турбины ее замену нужно доверять профессионалам, и на собственные силы не надеяться. Есть немало примеров, когда самостоятельный монтаж и демонтаж турбокомпрессора приводил к плачевным результатам, и владельцу автомобиля приходилось дорого расплачиваться за свою неквалифицированную работу.
