Как установить коленвал на ваз 2106 самостоятельно: инструкции, фото и видео

Коленвал ВАЗ 2106: шлифовка, установка, замена подшипников, инструкции с фото и видео

Двигатель внутреннего сгорания невозможно представить без коленчатого вала, поскольку именно эта деталь позволяет сдвинуть транспортное средство с места.

Поршни характеризуются только поступательным движением, а для трансмиссии необходим крутящий момент, который удаётся получить благодаря коленвалу. Со временем механизм изнашивается и требует проведения ремонтных работ.

Поэтому важно знать, что и в какой последовательности нужно делать, какие инструменты использовать.

Для чего нужен коленвал в двигателе ВАЗ 2106

Коленчатый вал (коленвал) — важная деталь кривошипно-шатунного механизма любого двигателя. Работа узла направлена на преобразование энергии сгорающих газов в механическую энергию.

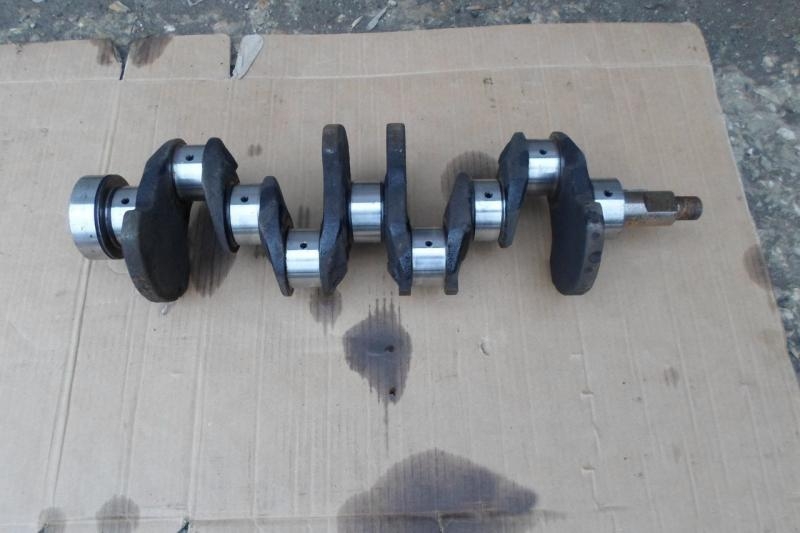

Описание коленвала ВАЗ 2106

Коленвал имеет довольно сложную конструкцию, с расположенными на одной оси шатунными шейками, которые соединяются посредством специальных щёк. Количество шатунных шеек на двигателе ВАЗ 2106 равно четырём, что соответствует числу цилиндров. Шатуны обеспечивают соединение шеек на валу с поршнями, в результате чего совершаются возвратно-поступательные движения.

Рассмотрим основные элементы коленчатого вала:

Коренные шейки — являются опорной частью вала и устанавливаются на коренных вкладышах (расположены в картере мотора).

Шатунные шейки. Эта часть предназначена для соединения коленвала с шатунами. Шатунные шейки, в отличие от коренных, имеют постоянное смещение в стороны.

Щёки — деталь, обеспечивающая соединение двух типов шеек вала.

Противовесы — элемент, уравновешивающий вес шатунов и поршней.

Передняя часть вала — часть, на которую насаживается шкив и шестерня механизма газораспределения.

Задняя часть. К ней крепится маховик.

Конструктивно коленчатый вал состоит из шатунных и коренных шеек, щёк, противовесов

Спереди и сзади коленвала установлены уплотнители — сальники, которые предотвращают выход масла наружу. Весь механизм коленчатого вала вращается благодаря специальным подшипникам скольжения (вкладышам).

Эта деталь представляет собой тонкую стальную пластину, которая покрыта материалом с низким коэффициентов трения. Чтобы вал не смещался по оси, используется упорный подшипник.

В качестве материала при изготовлении коленчатого вала используется углеродистая или легированная сталь, а также модифицированный чугун, а сам процесс производства осуществляется методом литья или штамповки.

Коленвал силового агрегата имеет сложное устройство, но при этом принцип его работы довольно прост. В цилиндрах двигателя происходит воспламенение и сгорание топливно-воздушной смеси, в результате чего выделяются газы.

В ходе расширения газы оказывают воздействие на поршни, что приводит к совершению поступательных движений.

Механическая энергия от поршневых элементов передаётся шатунам, которые соединяются с ними через втулку и поршневой палец.

Такой элемент, как шатун, соединяется с шейкой коленвала с помощью вкладыша. Как результат, поступательное движение поршня преобразуется во вращение коленчатого вала. Когда вал совершает пол-оборота (проворачивается на 180˚), шатунная шейка движется обратно, тем самым обеспечивая возврат поршня. В дальнейшем происходит повторение циклов.

Шатун предназначен для соединения поршня с коленчатым валом

Не менее важным в работе коленвала является процесс смазывания трущихся поверхностей, к которым относятся шатунные и коренные шейки.

Важно знать и помнить, что подача смазки к валу происходит под давлением, которое создаётся масляным насосом. На каждую коренную шейку масло подводится отдельно от общей системы смазки.

На шейки шатунов смазывающее вещество подаётся через специальные каналы, которые расположены в коренных шейках.

Размеры шеек

Коренные и шатунные шейки по мере эксплуатации двигателя изнашиваются, что приводит к нарушению правильной работы силового агрегата. Кроме этого, износ может быть связан с разного рода неполадками двигателя. К таковым относятся:

• низкое давление в системе смазки;
• малый уровень масла в картере;
• перегрев мотора, что приводит к разжижению масла;
• низкое качество смазки;
• сильный засор масляного фильтра.

Вал после демонтажа необходимо проверить на соответствие размерам, после чего делать выводы: нужна шлифовка или нет

Перечисленные нюансы приводят к повреждению поверхности шеек вала, что говорит о необходимости ремонта либо замены узла. Чтобы оценить износ шеек, необходимо знать их размеры, которые приведены в таблице.

Таблица: диаметры шеек коленвала

Что делать при износе шеек

Каковы действия при износе шеек коленвала на ВАЗ 2106? Сперва производится деффектовка, делают замеры при помощи микрометра, после чего выполняют шлифовку шеек коленвала на специальном оборудовании до ремонтного размера.

В гаражных условиях эту процедуру сделать невозможно. Шлифовка шеек производится до самого близкого размера (исходя из приведённых таблиц).

После обработки устанавливаются утолщённые вкладыши (ремонтные) в соответствии с новым размером шеек.

Чтобы оценить состояние коленвала как до шлифовки, так и после, используют микрометр

Если производится капитальный ремонт двигателя, совсем не лишним будет осмотреть масляный насос, продуть масляные каналы блока цилиндров, а также самого коленвала. Внимание стоит обратить на систему охлаждения. Если на элементах двигателя или его системах присутствуют следы износа либо повреждений, детали и механизмы нуждаются в ремонте или замене.

Видео: шлифовка коленвала на станке

Выбор коленвала

Необходимость в выборе коленчатого вала на ВАЗ 2106, как и на любой другой автомобиль, возникает в случае ремонта двигателя или для улучшения характеристик мотора.

Независимо от поставленных задач нужно помнить, что коленчатый вал должен быть тяжёлым, с противовесами большого веса.

Если деталь будет подобрана правильно, механические потери значительно снизятся, также как и другие нагрузки на механизмы.

В процессе выбора узла, даже если он новый, пристальное внимание обращают на его поверхность: никаких видимых изъянов, таких как царапины, сколы, задиры, быть не должно. Кроме этого, внимание уделяют ряду характеристик коленвала, а именно соосности, овальности, конусности и диаметру шеек.

Во время сборки мотора выполняют балансировку коленчатого вала для уравновешивания всех вращающихся элементов. Для этой процедуры используется специальный стенд. По окончании балансировки закрепляют маховик и снова продолжают процесс. После монтируют корзину сцепления и другие элементы (шкивы).

Необходимости в балансировке с ведомым диском сцепления, нет.

Установка коленвала на ВАЗ 2106

Прежде чем приступить к установке коленчатого вала на «шестёрку» потребуется подготовить блок цилиндров: вымыть и вычистить его от загрязнений, а затем высушить. Процесс монтажа невозможен без инструментов, поэтому нужно позаботиться об их подготовке:

• набор ключей;
• набор отвёрток;
• микрометр;
• расходные материалы (вкладыши, сальники, полукольца);
• динамометрический ключ.

Для монтажа вала в блок понадобятся отвёртки, ключи, микрометр и расходные материалы

Подшипник коленвала

В задней части коленвала ВАЗ 2106 устанавливается подшипник с широкой обоймой, в которую вставляется первичный вал коробки передач. При капитальном ремонте силового агрегата нелишним будет проверить работоспособность подшипника.

Распространёнными неисправностями этой детали являются появление люфта и похрустывание. Для замены подшипника можно использовать специальный съёмник либо прибегнуть к простому методу — выбивание с помощью молотка и зубила.

Кроме того, что деталь потребуется демонтировать, важно приобрести изделие соответствующей размерности, а именно 15х35х14 мм.

Подшипник коленвала имеет широкую обойму для установки в неё первичного вала КПП

Сальники коленвала

Передний и задний сальник при ремонте двигателя подлежат замене, независимо от срока их эксплуатации. Демонтировать старые и установить новые манжеты гораздо проще на снятом двигателе. Оба уплотнителя монтируются в специальных крышках (передняя и задняя).

Передний сальник коленвала устанавливается в переднюю крышку блока (крышка ГРМ)

Каких-либо сложностей в извлечении старых сальников возникнуть не должно: сперва с помощью наставки (бородка) выбивается ранее установленный уплотнитель, а после, используя подходящую по размеру оправку, запрессовывают новую деталь. При покупке новых манжет внимание обращают на их размеры:

40*56*7 для передней;

70*90*10 для задней.

Установка заднего сальника производится в заднюю крышку блока путём запрессовывания детали подходящей оправкой

Вкладыши

При обнаружении на поверхности вкладышей различных дефектов либо следов износа, подшипники нужно заменить, поскольку подгонке они не подлежат. Чтобы определить, можно ли использовать демонтированные вкладыши в дальнейшем, потребуется провести замеры между ними и шатунными, а также коренными шейками вала.

Для коренных шеек допустимым размером является 0,15 мм, для шатунных — 0,1 мм. В случае превышения допустимых норм, подшипники необходимо заменить на детали с большей толщиной, после того как будет произведена расточка шеек.

При правильном подборе вкладышей по соответствующему размеру шейки, вращение коленвала должно быть свободным.

Полукольца

Упорные полукольца (полумесяцы) предотвращают осевое смещение коленвала. Аналогично вкладышам они не должны подгоняться. При видимых дефектах полуколец, деталь необходимо заменить.

Кроме этого, они подлежат замене, если осевой зазор коленчатого вала превышает допустимый (0,35 мм). Новые полумесяцы подбирают в соответствии с номинальной толщиной.

Осевой зазор при этом должен составлять 0,06–0,26 мм.

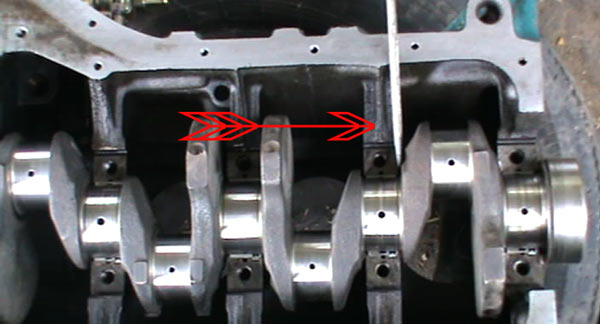

Чтобы предотвратить осевое смещение коленвала применяются упорные полукольца

Устанавливаются полукольца на «шестёрке» на пятом коренном подшипнике (первый от маховика). Материал изготовления элементов может быть разным:

• со стороны маховика — бронзовые, металлокерамические, медные;
• с передней стороны — бронзовые, сталеалюминиевые.

Какие из перечисленных деталей выбрать, зависит от предпочтений владельца автомобиля. Опытные мастера советуют устанавливать изделия из бронзы. Помимо материала, внимание следует обратить на то, что полукольца имеют прорези для поступления смазки. Передний полумесяц устанавливают прорезями к валу, задний — наружу.

Как установить коленвал на ВАЗ 2106

Когда проведена диагностика, дефектовка коленвала, возможно, расточка, подготовлены необходимые инструменты и детали, можно приступать к установке механизма на двигатель. Процесс монтажа коленчатого вала на «Жигулях» шестой модели состоит из следующих шагов:

Запрессовываем подшипник первичного вала КПП.Устанавливаем подшипник в задней части коленвала, используя подходящую по размеру оправку

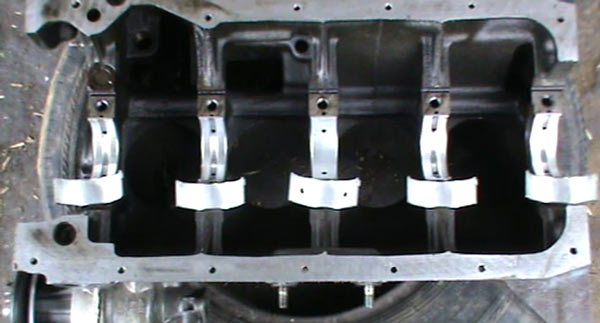

Производим установку коренных вкладышей. Сборку выполняем внимательно во избежание путаницы: коренные большего размера и имеют канавку для смазки (на третье посадочное место устанавливается вкладыш без проточки), в отличие от шатунных.Предже чем уложить коленвал в блок, необходимо установить коренные вкладыши

Вставляем полукольца.Полукольца необходимо установить правильно: передний располагают прорезями к валу, задний — наружу

На шейки коленвала наносим чистое моторное масло.

Помещаем вал в блок двигателя.Коленчатый вал аккурантно помещаем в блок цилиндров, избегая ударов

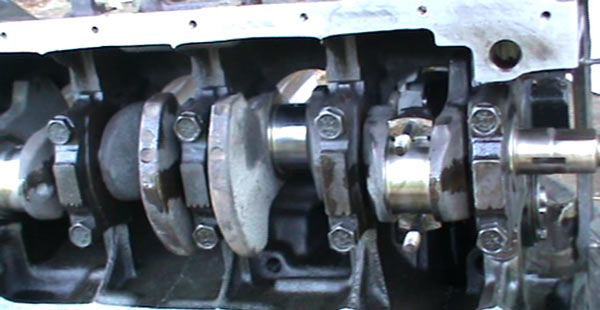

Ставим крышки с коренными вкладышами замком к замку, после чего затягиваем их с моментом 68–84 Нм, предварительно смочив болты моторным маслом.При установке крышек с коренными вкладышами, элементы следует расположить замком к замку

Монтируем шатунные вкладыши подшипников и закрепляем сами шатуны с моментом не более 54 Нм.Для монтажа шатунных вкладышей вставляем одну половину подшипника в шатун, а затем, помещая поршень в цилиндр, устанавливаем вторую часть и производим затяжку

Проверяем, как вращается коленвал: деталь должна проворачиваться свободно, без заеданий и люфтов.

Устанавливаем заднюю манжету коленчатого вала.

Крепим крышку поддона.Для монтажа крышки поддона потребуется надеть прокладку, саму крышку, после чего закрепить её

Производим монтаж промвала («поросёнка»), шестерён, цепи.Монтаж промвала и шестерен производим до того, как установим крышку ГРМ

Монтируем крышку ГРМ с сальником.Передняя крышка двигателя устанавливается вместе с сальником

Устанавливаем шкив коленчатого вала и крепим его болтом на 38.Установив шкив коленвала на вал, закрепляем его болтом на 38

Устанавливаем элементы механизма ГРМ, в том числе ГБЦ.

Натягиваем цепь.После установки головки и закрепления звездочки на распредвале, потребуется натянуть цепь

Устанавливаем метки на обоих валах.Для правильной работы двигателя, положение распредвала и коленвала устанавливается по меткам

Осуществляем монтаж оставшихся деталей и узлов.

Для улучшения герметизации, прокладки двигателя рекомендуется устанавливать при помощи герметика.

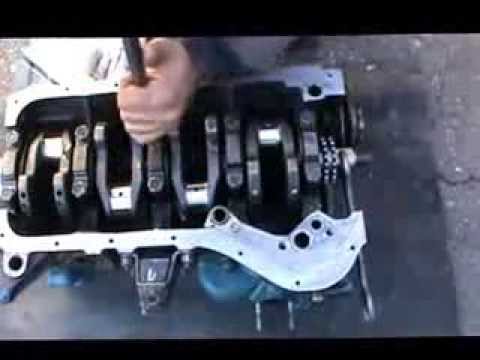

Видео: установка коленвала на «классике»

Шкив коленвала

Генератор и водяной насос на ВАЗ 2106 приводятся в движение посредством ремня от шкива коленвала. При проведении ремонтных работ с двигателем, внимание стоит обратить также на состояние шкива: нет ли видимых повреждений (трещины, задиры, вмятины). При обнаружении дефектов, деталь следует заменить.

При ремонте двигателя внимательно осматривают шкив коленвала на предмет повреждений.

Если обнаружены деффекты, деталь требуется заменить

В процессе монтажа, шкив на коленчатый вал должен садиться ровно, без перекосов.

Несмотря на то что шкив на валу сидит довольно плотно, для защиты от проворачивания используется шпонка, которая также может быть повреждена. Деталь с дефектами подлежит замене.

Чтобы защитить шкив коленвала от проворачивания, используется шпонка. Деталь со временем может сломаться, что говорит о необходимости её замены

Метки коленвала

Чтобы двигатель работал безукоризненно, после установки коленвала необходима правильная настройка зажигания. На шкиве коленчатого вала есть специальный отлив, а на блоке цилиндров три метки (две короткие и одна длинная), соответствующие углу опережения зажигания. Первые две обозначают угол в 5˚ и 10˚, а длинная — 0˚ (ВМТ).

На шкиве коленвала и на блоке цилиндров есть метки, по которым первый поршень устанавливают в ВМТ для правильной настройки зажигания

Метку на шкиве коленвала располагают напротив длиной риски на блоке цилиндров.

На звёздочке распредвала также есть метка, которую необходимо совместить с отливом на корпусе подшипников. Для вращения коленчатого вала используют специальный ключ соответствующей размерности.

По обозначенным меткам поршень первого цилиндра находится в верхней мёртвой точке, при этом бегунок на распределителе зажигания нужно установить напротив контакта первого цилиндра.

Несмотря на то что коленвал является ответственным узлом любого двигателя, провести ремонт механизма под силу даже начинающему автомастеру, за исключением этапа шлифовки. Главное, подобрать элементы согласно размерам вала, после чего следовать пошаговым инструкциям по его сборке.

Как правильно ставить вкладыши коренные на ваз 2106

ГлавнаяВаз 2110Как правильно ставить вкладыши коренные на ваз 2106

Снимаем капот (см. Замена капота ) и аккумуляторную батарею. Сливаем масло (см. Замена масла ). Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости ). Снимаем радиатор вместе с термостатом (см. Замена радиатора и Замена термостата ). Снимаем карбюратор (см. Замена карбюратора ).

Снимаем топливный насос (см. Замена топливного насоса ). Снимаем распределитель зажигания (см. Замена распределителя зажигания ). Зарисовав порядок подсоединения, отсоединяем от двигателя шланги и провода, облегчаем блок цилиндров, для чего снимаем головку блока (см. Замена прокладки головки блока цилиндров ).

Снимаем генератор (см. Снятие генератора ). Снимаем стартер (см. Замена стартера ). Снимаем насос охлаждающей жидкости (см. Замена насоса охлаждающей жидкости ). Отворачиваем верхние либо нижние гайки крепления подушки опоры двигателя (см. Замена подушки опоры двигателя ).

Отворачиваем болты крепления к двигателю картера сцепления.

Закрепляем тросы подъемного устройства на блоке и приподнимаем его. Установив домкрат под коробку передач и слегка покачивая блок, разъединяем блок и картер сцепления.

Устанавливаем блок цилиндров на стенд. Снимаем сцепление (см. Замена нажимного диска в сборе и подшипника выключения сцепления ). Снимаем шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см.

Замена цепи привода распределительного вала ). Снимаем валик привода вспомогательных агрегатов (см. Замена валика привода вспомогательных агрегатов ). Снимаем маховик и держатель задней манжеты коленчатого вала (см.

Замена задней манжеты коленчатого вала ).

Ключом «на 10» отворачиваем четырнадцать болтов крепления поддона картера к блоку цилиндров.

Подобная операция, как замена шатунных вкладышей. достаточно часто востребована и потому рассмотрим ее более подробно.

Сразу стоит заметить, что эта работа не относится к разряду особо сложных и может быть выполнена любым автолюбителем, знакомым с гаечными ключами.Причин, по которым возникает необходимость в замене шатунных вкладышей, может быть несколько.

Так, например, это может быть вызвано задиром или проворотом вкладыша, его выплавлением, растрескиванием, естественным износом рабочего слоя и др.

Рассмотрим вариант замены шатунных вкладышей, когда не требуется снятие головки блока и не нужна шлифовка шатунных шеек коленчатого вала.

После снятия крышек шатунов на коленчатом валу (если двигатель уже ранее ремонтировался), необходимо продвинуть один из шатунов вверх с помощью деревянной ручки молотка

и затем снять верхний вкладыш. Это необходимо проделать для того, чтобы узнать, если ли сверление в центральной части постели шатуна, служащее для подачи масла на юбку поршня и стенку цилиндра.

Особенности шатунов и вкладышей

Когда двигатель разбирается впервые, например выполняя на автомобиле ваз 2106 ремонт. то вкладыш будет либо со сверлением в средней части, либо без такового, если в шатуне нет отверстия под выброс масла. Вопрос со сверлением разберем на примере шатунов автомобилей ВАЗ.

Так до 1990 года в нижней головке шатунов моторов ВАЗ имелось отверстие для подачи масла и заводские испытатели и спортсмены заметили, что шатунные вкладыши подвержены интенсивному износу.

Это собственно было объяснимо, так как на соревнованиях спортсмены выжимали из моторов максимум в борьбе за зачетные секунды.

В реальных условиях в моторах происходило следующее.

В шатунной шейке коленчатого вала имеется отверстие для подачи масла к вкладышу и когда при прокручивании вала это отверстие совпадало с отверстием в шатунном вкладыше и шатуне, то происходил выброс масла в цилиндр. При этом происходило кратковременное падение давления в паре шейка-вкладыш, что вело к интенсивному их износу, особенно износу вкладыша.

Спортсмены пошли на эксперимент и стали перед соревнованием глушить с помощью свинцовой дробинки отверстия в шатунах, а затем и заваривать, дабы избежать сброса давления.

После гонки моторы разобрались, и результат был в пользу спортсменов – вкладыши были в отличном состоянии, а также не было замечено какого либо масляного голодания в районе пары – юбка поршня / стенка цилиндра.

Завод учел все доработки спортсменов и с 1990 года вазовские шатуны стали выпускаться без сверления, как и шатунные вкладыши к ним.

Однако здесь нужно учитывать тот факт, что если на шатунах до 1990 года выпуска есть отверстие, то отверстие необходимо сделать и в вкладышах шатунов. В противном случае под вкладышем в районе сверления в шатуне будет микро пустота и со временем на вкладыше могут появиться микротрещины, что послужит началом разрушения вкладыша.

В шатун без сверления, можно ставить как вкладыши с отверстием, так и нового образца без отверстия. При этом следует соблюдать следующие условия. Крышки шатунов обрабатываются совместно с шатуном и потому являются родными и не взаимозаменяемы. На большинстве моторов замки на вкладышах при установке крышек должны смотреть друг на друга (быть с одной стороны).

На теле шатуна и крышки наносятся также метки или цифровой номер цилиндра

Гайки шатунных болтов на большинстве моделей затягиваются динамометрическим ключом с усилием 5.6 кгс.м (4.8- 6.0 кгс.м).

Регулировка клапанов Ваз 2106 своими руками

Любой механизм со временем изнашивается и нуждается в отладке. То же самое можно сказать и о клапанах на Ваз 2106. Изначально их тепловой зазор выставлен верно. Однако по мере работы двигателя постепенно его величина меняется.

Со временем зазор может стать меньше или больше. При уменьшении зазора клапана поджимаются, что приводит к нарушению герметичности. При больших зазорах клапана не имеют возможности раскрыться полностью.

Если возникла проблема, вы это услышите. Двигатель начнет издавать характерный металлический звон, исходящий из верхней части. Про этот неприятный звук в народе говорят просто: «стучат клапана». На видео отчетливо слышно, как это звучит:

Специалисты рекомендуют своевременно регулировать клапана, не дожидаясь возникновения проблем. Регулировка клапанов Ваз 2106 производится  через 30000 километров пробега. Не мешало бы это сделать и после ремонтных работ по мотору. Особенно это важно делать, если снималась головка блока.

Проверять зазор можно через каждые 10 000 километров.

Пошаговая инструкция

Порядок регулировки клапанов Ваз 2106 следующий (таблица ниже):

Порядок нумерации клапанов – от лобового стекла по направлению к радиатору.

В первоначальном положении регулируются клапана 6 и 8.

Затем коленвал проворачивается на 180 градусов и регулируется следующая пара клапанов.

Затем еще один проворот: на 360 градусов для регулировки следующей пары.

И последний проворот на 540 градусов для регулировки последней пары.

Непосредственно работы проводятся следующим образом:

Поставьте автомобиль на ровное светлое место. У вас должно быть достаточно пространства с любой стороны мотора. Работать придется долго, поэтому условия должны быть комфортными.

Дождитесь, пока остынет двигатель. Он не должен превышать температуру воздуха вокруг.

Пока двигатель остывает, подготовьте набор инструментов: набор ключей, щуп, ключ для проворота коленвала, плоскую отвертку, новую прокладку под крышку клапанов.

Проверьте, как натянут ремень ГРМ. Если есть необходимость, отрегулируйте натяжение ремня.

Откройте крышку воздушного фильтра и выньте сам фильтр.

Отсоедините от фильтра все патрубки

Снимите тросик подсоса.

Снимите тягу акселератора

Уберите крышку ГБЦ.

Чтобы было удобнее работать, лучше также снять крышку распределителя зажигания.

Обычно при правильном натяжении ремня ГРМ метки на шкиве и на сальнике должны совпадать. Проверьте это. Около самой длинной метки на распределителе должна стоять метка шкива. На распредвале метка должна совпадать с выступом на клапанной крышке Ваза. Если это не так, проверните коленчатый вал до тех пор, пока метки не совпадут. Так вы обеспечите положение поршня в четвертом цилиндре в такте сжатия.

Размещаем щуп под распредвал чуть выше над рокером. Щуп должен проникать с трудом. Если он легко помещается, значит нужно ослабить гайку на 17 на рокере. Затем ослабляется гайка на 13. Гайка на 17 затягивается и осуществляется новый замер с помощью щупа. Щуп должен заходить в зазор туго, но не гнуться.

Регулируем оставшиеся пары клапанов по описанному методу. (порядок регулировки и углы проворота коленвала)

В конце нужно прокрутить коленвал с помощью стартера и снова замерить все зазоры. Если регулировка произведена верно, затягиваем гайки.

Собираем в обратном порядке и заменяем прокладку крышки клапанов.

Важные рекомендации

• Чтобы выполнить правильную регулировку, нужно использовать специальные щупы, которые предназначены для двигателей Жигулей. Они отличаются от обычных большой шириной. Так как стандартные щупы для современных моторов имеют небольшие размеры, они не могут замерить весь зазор в ширину. В результате вы потеряете возможность корректно замерить величину зазора.
• Если вам сложно запомнить порядок регулировки и углы проворота коленвала, поищите в чехле щупа схему. Обычно производители наносят ее прямо на щуп, что облегчает проведение работ. Если же вам не повезло, и схему обнаружить не удалось, можете просто распечатать эту статью и взять ее с собой в гараж.
• Наиболее подходящая температура для корректной регулировки составляет 20 градусов тепла. Если регулировка осуществляется зимой, то двигатель слегка можно прогреть до указанной температуры.
• Некоторые для удобства во время регулировки используют бегунок трамблера. Для этого они снимают крышку и следят за бегунком на распределителе. Градус проворота бегунка здесь иной. Каждая следующая пара клапанов регулируется после поворота бегунка на одну четверть (или 90 гардусов). Метки можно сделать самостоятельно краской или мелом.
• Если вы используете в качестве топлива газ, то зазоры нужно установить чуть больше обычного.

Вот так вот легко и непринужденно производится регулировка клапанов на Ваз 2106 своими руками.

И хотя большинство автолюбителей поручают эту работу специалистам СТО, отрегулировать клапана можно самостоятельно. Двигатель с отрегулированными клапанами будет работать более тихо и более эффективно.

Процедура займет определенное время, но позволит сэкономить значительную сумму денег, если сделать все самому.

Как происходит ремонт и замена коленвала в автомобиле ВАЗ 2106

Коленчатый вал – важнейшая деталь двигателей внутреннего сгорания с кривошипно-шатунным механизмом. От его состояния напрямую зависит и здоровье всего двигателя. Силовой агрегат с изношенным коленвалом не развивает полной мощности, а давление масла в таком двигателе является пониженным даже на номинальных оборотах, не говоря о режиме холостого хода.

Коленвал ВАЗ 2106, износ которого превышает допустимый, не сможет надежно работать. Поэтому чтобы не допустить заклинивания двигателя, эту деталь снимают и ремонтируют.

Есть несколько признаков, по которым прямо или косвенно можно судить о неисправности коленчатого вала:

• во время работы двигателя на низких оборотах горит контрольная лампочка давления масла;
• при работе в режиме средних и высоких оборотов отчетливо прослушивается металлический стук, частота которого увеличивается при повышении количества оборотов;
• заклинивание двигателя.

В первых двух случаях причиной неисправности является выработка шатунных или коренных шеек кривошипа. Увеличенный зазор между поверхностью шейки и вкладышем и является причиной падения давления масла.

При критически большом зазоре возможно биение вала, которое и вызывает стуки (двигатель «стучит»). Третий случай наиболее сложный. Лишь небольшая часть коленвалов с заклинивших двигателей поддается ремонту.

В большинстве случаев потребуется замена коленвала.

Снятый с автомобиля коленвал тщательно очищают и осматривают. Не допускается наличие трещин на коренных и шатунных шейках, а также щеках.

Если они обнаружились, коленвал можно сдать на наварку, но лучше будет его заменить. Обычно восстановленные коленвалы больше 50 тысяч км не проходят.

Также проверяют наличие глубоких канавок, задиров, рисок и забоин в месте соприкосновения сальника коленвала ВАЗ 2106.

Для определения биения, а также смещения осей шатунных шеек, кривошип устанавливают на призмах. Замеряют величины радиального биения, осевого смещения и неперпендикулярность торца фланца к оси коленвала.

При превышении допустимых параметров принимают решение о замене детали или правке на гидропрессе.

Сразу отметим, что коленвалы ВАЗ 2106 изготавливаются из чугуна, поэтому попытка исправить его геометрию прессом часто заканчиваются поломкой детали.

Далее производят замеры параметров шеек (шатунных и коренных).

При их выработке до размера, на 0,005 мм меньше минимально допустимого (для этого ремонтного размера) и (или) превышения их овальности более чем на 0,05 мм, принимают решение, нужна ли шлифовка и замена вкладышей коленвала.

Шейки необходимо шлифовать до самого близкого размера (в соответствии с таблицей ремонтных размеров). Межосевое расстояние между шейками коренными и шатунными должно обеспечить ход поршня от 79,9 мм до 80,05 мм.

Необходимые допуски на размеры коленвала ВАЗ 2106 после шлифовки:

• при установке 1 и 5 шеек на призмы не допускается биение 2, 3 и 4 шеек более чем 0,03 мм;
• биение посадочного места под подшипник коленвала и звездочку – до 0,04 мм;
• конусность, а также овальность шатунных шеек – до 0,007 мм.

Перед сборкой из коленчатого вала удаляют заглушки, прочищают и промывают масляные каналы. После этого продувают сжатым воздухом и устанавливают новые заглушки.

Установка коленвала производится на предварительно вымытый, сухой и чистый блок. Сборку производят в такой последовательности:

Запрессовывают опорный подшипник первичного вала.

Устанавливают новые коренные вкладыши коленвала.

Согласно параметрам допусков подбирают полукольца коленвала.

Шатунные и коренные шейки смазывают моторным маслом, после чего укладывают коленчатый вал в блок.

По меткам ставят крышки подшипников и затягивают болты крепления усилием 68-84 Нм.

Далее устанавливают шатунные вкладыши и крепят шатуны. Затягивать болты необходимо усилием не более 54 Нм.

Устанавливают задний сальник коленвала.

К блоку присоединяется поддон картера агрегата.

Сальник передний устанавливается на блок совместно с крышкой (замена сальника коленвала необходима после шлифования в любом случае).

Шкив коленвала устанавливается после затягивания передней крышки.

Далее на двигатель монтируются промежуточный вал, устанавливается головка блока цилиндров, детали газораспределительного механизма.

Регулируют натяжение цепи.

Выставляют метки коленвала и метки на распределительном вале.

Устанавливаются остальные детали и узлы.

Регулируют натяжение ремня генератора.

Устанавливают и регулируют зажигание.

При сборке все прокладки необходимо садить на автомобильный герметик. Так вы сможете избежать подтекания масла при эксплуатации агрегата.

Вы никак не решитесь, ремонтировать или менять коленвал? Цена на новый в настоящее время составляет не менее 3000 рублей. Если же прошлифовать и отремонтировать старый коленвал ВАЗ 2106, цена работ будет в 5 раз меньше этой суммы, так что выгода очевидна.

Коленвал и фото стадий его ремонта, чтение специальной литературы – все это поможет вам подойти к работе с уверенностью, своими руками вдохнуть в двигатель новую жизнь, вырасти в глазах друзей и знакомых.

Замена коленвала lada 2106 (ваз 2106)

Если понизилось давление в системе смазки или появились глухие шумы при работе двигателя ВАЗ 2106, причина может быть в неисправном коленчатом вале. В статье рассматриваются причины неисправностей, а также как поменять коленвал ВАЗ 2106. Кроме того, прилагается видео, на котором демонстрируется частичная сборка двигателя ВАЗ с установкой коленчатого вала.

Признаки неисправности

Если ремонтировать коленвал своими руками, то можно значительно сэкономить на автосервисе. Поэтому стоит разобраться с его диагностикой, ремонтом и установкой. Если вовремя не выполнять ремонт, то может заклинить двигатель, а это чревато более серьезным ремонтом. Ниже приведены признаки, которые служат для определения неисправностей:

• при работающем моторе не гаснет лампочка контроля уровня масла, что говорит о снижении давления масла в системе;
• на средних и высоких оборотах слышится металлический стук в двигателе, который увеличивается с возрастанием количества оборотов;
• заклинивает двигатель.

Причиной первых двух неисправностей является выработка коренных и шатунных шеек. В этом случае увеличивается расстояние между шейкой и вкладышем, что приводит к понижению давления масла.

Если расстояние слишком большое, возможно биение вала, что является причиной металлических звуков в двигателе. Если заклинивает мотор, то коленвал лучше заменить.

Для диагностики исправности коленчатого вала его следует демонтировать и почистить.Лучше снимать деталь вместе с двигателем.

После снятия нужно выполнить визуальный осмотр шеек и щек, по которому принимают решение о необходимости шлифовки или замены. Для осмотра не нужны специальные приборы, можно понять на ощупь. Если обнаружены царапины и задиры на шейках, то деталь отдают на расточку.

Расточку можно выполнять 4 раза. Каждая расточка увеличивает размеры вкладышей на 0,25 мм. После демонтажа коленвала нужно оценить размеры вкладышей, позволят ли они делать расточку. Если шлифовка ни разу не выполнялась, то вкладыши имеют значок без каких-либо цифр.

Если обнаружены трещины, то коленвал нужно заменить. Можно отдать на наварку, но обычно восстановленные детали выхаживают не более 50 тысяч километров. После расточки нужно отполировать шейки.

Затем шейки и коленчатый вал нужно промыть бензином. Также следует тщательно почистить масляные каналы, чтобы загрязнения не попали в подшипники.

После промывки бензином нужно продуть масляные каналы с помощью сжатого воздуха.

Процесс установки коленчатого вала

Перед установкой коленвала на ВАЗ 2106 нужно вымыть, почистить и высушить блок цилиндров. И только после этого начитать процесс.

Инструменты

Для выполнения установки понадобятся следующие инструменты:

• набор ключей;
• набор отверток;
• микрометр;
• расходные материалы (вкладыши, сальники, полукольца);
• динамометрический ключ.

Если на поверхности вкладышей обнаружены дефекты в виде царапин, задиров, следов износа, их необходимо заменить. Вкладыши нельзя подгонять. При дальнейшем использовании снятых вкладышей нужно проверить зазор между ними и коренными, а также шатунными шейками коленвала.

Для коренных допустимый размер — 0,15 мм, для шатунных — 0,10 мм. Если размеры превышают допустимые, вкладыши меняют на большей толщины после расточки шеек. Если правильно отшлифованы шейки и подобраны соответствующие вкладыши, то коленчатый вал должен свободно вращаться.

Сальники, обеспечивающие герметичность коленвала, меняются независимо от того, сколько они простояли. Полукольца, также как и вкладыши, нельзя подгонять. Если обнаружены задиры и царапины, полукольца меняют.

Их также меняют в случае, если осевой зазор коленвала больше максимально допустимого, который составляет 0,35 мм.

Подбор новых колец осуществляется согласно номинальной толщины или с толщиной, увеличенной на 0,127, чтобы осевой зазор находился в пределах 0,06-0,26 мм.

Этапы

Установка коленчатого вала на ВАЗ 2106 производится в следующей последовательности:

Сначала запрессовывается опорный подшипник первичного вала.

Далее надо установить новые вкладыши. Коренные вкладыши устанавливаются необходимого ремонтного размера. Шатунные одинакового размера, поэтому взаимозаменяемы. При установке нужно следить за тем, чтобы не перепутать вкладыши Шатунные вкладыши меньше коренных по диаметру и не имеют кольцевых канавок.

Затем нужно вмонтировать упорные полукольца в постель 5-го коренного подшипника. При этом канавки должны быть направлены к коленчатому валу. Полукольца подбираются согласно допускам.
Замена изношенных деталей

Коренные и шатунные шейки нужно смазать моторным маслом.

Теперь коленвал следует уложить в блок.

По меткам устанавливаются крышки подшипников. Поверхность подшипников и шеек следует хорошо вытереть чистой ветошью. При установке крышек нужно следить, чтобы стрелки, нанесенные на них, были направлены вперед по силовому агрегату. Болты крепления нужно подмазать моторным маслом и затянуть с моментом 68-84 Нм.

Далее монтируются шатунные вкладыши и крепятся шатуны. Момент затягивания не должен превышать 54 Нм.

Проверяем вращение коленчатого вала, он должен вращаться свободно, легко без люфтов и заеданий.

Затем нужно установить задний сальник коленчатого вала.

Далее на блок устанавливается поддон картера двигателя.

При шлифовке в любом случае необходима замена переднего сальника. Его нужно устанавливать на блок вместе с крышкой.

Затянув переднюю крышку, можно устанавливать шкив коленвала.

Затем на силовой агрегат устанавливается промежуточный вал, детали ГРМ и ГБЦ.

Затем нужно отрегулировать натяжение цепи.

Далее устанавливаются метки на распредвале и коленвале.

Затем монтируются оставшиеся детали и узлы двигателя.

После установки ремня генератора необходимо отрегулировать его натяжение.

На последнем этапе устанавливается и регулируется зажигание.

При установке прокладок следует использовать герметик, чтобы обеспечить надежную герметизацию и исключить протекание рабочих жидкостей при дальнейшей эксплуатации автомобиля.

После окончательной сборки нужно завести двигатель и проверить его работоспособность.

Таким образом, ремонт коленвала на ВАЗ 2106 может выполнить даже водитель с небольшим опытом ремонтных работ, при этом значительно можно сэкономить на услугах автосервиса.

Видео «Сборка двигателя классического автомобиля ВАЗ»

В этом видео демонтируется процедура сборки двигателя на вазовской классике, в том числе и установка коленвала.

Коленчатый вал — важнейшая деталь двигателей внутреннего сгорания с кривошипно-шатунным механизмом. От его состояния напрямую зависит и здоровье всего двигателя. Силовой агрегат с изношенным коленвалом не развивает полной мощности, а давление масла в таком двигателе является пониженным даже на номинальных оборотах, не говоря о режиме холостого хода.

Коленвал ВАЗ 2106, износ которого превышает допустимый, не сможет надежно работать. Поэтому чтобы не допустить заклинивания двигателя, эту деталь снимают и ремонтируют.

Признаки неисправности коленчатого вала

Есть несколько признаков, по которым прямо или косвенно можно судить о неисправности коленчатого вала:

• во время работы двигателя на низких оборотах горит контрольная лампочка давления масла;
• при работе в режиме средних и высоких оборотов отчетливо прослушивается металлический стук, частота которого увеличивается при повышении количества оборотов;
• заклинивание двигателя.

В первых двух случаях причиной неисправности является выработка шатунных или коренных шеек кривошипа. Увеличенный зазор между поверхностью шейки и вкладышем и является причиной падения давления масла.

При критически большом зазоре возможно биение вала, которое и вызывает стуки (двигатель «стучит»). Третий случай наиболее сложный. Лишь небольшая часть коленвалов с заклинивших двигателей поддается ремонту.

В большинстве случаев потребуется замена коленвала.

Ремонт коленвала

Снятый с автомобиля коленвал тщательно очищают и осматривают. Не допускается наличие трещин на коренных и шатунных шейках, а также щеках.

Если они обнаружились, коленвал можно сдать на наварку, но лучше будет его заменить. Обычно восстановленные коленвалы больше 50 тысяч км не проходят.

Также проверяют наличие глубоких канавок, задиров, рисок и забоин в месте соприкосновения сальника коленвала ВАЗ 2106.

Для определения биения, а также смещения осей шатунных шеек, кривошип устанавливают на призмах. Замеряют величины радиального биения, осевого смещения и неперпендикулярность торца фланца к оси коленвала.

При превышении допустимых параметров принимают решение о замене детали или правке на гидропрессе.

Сразу отметим, что коленвалы ВАЗ 2106 изготавливаются из чугуна, поэтому попытка исправить его геометрию прессом часто заканчиваются поломкой детали.

Далее производят замеры параметров шеек (шатунных и коренных).

При их выработке до размера, на 0,005 мм меньше минимально допустимого (для этого ремонтного размера) и (или) превышения их овальности более чем на 0,05 мм, принимают решение, нужна ли шлифовка и замена вкладышей коленвала.

Шейки необходимо шлифовать до самого близкого размера (в соответствии с таблицей ремонтных размеров). Межосевое расстояние между шейками коренными и шатунными должно обеспечить ход поршня от 79,9 мм до 80,05 мм.

Необходимые допуски на размеры коленвала ВАЗ 2106 после шлифовки:

• при установке 1 и 5 шеек на призмы не допускается биение 2, 3 и 4 шеек более чем 0,03 мм;
• биение посадочного места под подшипник коленвала и звездочку — до 0,04 мм;
• конусность, а также овальность шатунных шеек — до 0,007 мм.

Перед сборкой из коленчатого вала удаляют заглушки, прочищают и промывают масляные каналы. После этого продувают сжатым воздухом и устанавливают новые заглушки.

Установка коленчатого вала

Установка коленвала производится на предварительно вымытый, сухой и чистый блок. Сборку производят в такой последовательности:

Запрессовывают опорный подшипник первичного вала.

Устанавливают новые коренные вкладыши коленвала.

Согласно параметрам допусков подбирают полукольца коленвала.

Шатунные и коренные шейки смазывают моторным маслом, после чего укладывают коленчатый вал в блок.

По меткам ставят крышки подшипников и затягивают болты крепления усилием 68-84 Нм.

Далее устанавливают шатунные вкладыши и крепят шатуны. Затягивать болты необходимо усилием не более 54 Нм.

Устанавливают задний сальник коленвала.

К блоку присоединяется поддон картера агрегата.

Сальник передний устанавливается на блок совместно с крышкой (замена сальника коленвала необходима после шлифования в любом случае).

Шкив коленвала устанавливается после затягивания передней крышки.

Далее на двигатель монтируются промежуточный вал, устанавливается головка блока цилиндров, детали газораспределительного механизма.

Регулируют натяжение цепи.

Выставляют метки коленвала и метки на распределительном вале.

Устанавливаются остальные детали и узлы.

Регулируют натяжение ремня генератора.

Устанавливают и регулируют зажигание.

При сборке все прокладки необходимо садить на автомобильный герметик. Так вы сможете избежать подтекания масла при эксплуатации агрегата.

Вы никак не решитесь, ремонтировать или менять коленвал? Цена на новый в настоящее время составляет не менее 3000 рублей. Если же прошлифовать и отремонтировать старый коленвал ВАЗ 2106, цена работ будет в 5 раз меньше этой суммы, так что выгода очевидна.

Коленвал и фото стадий его ремонта, чтение специальной литературы — все это поможет вам подойти к работе с уверенностью, своими руками вдохнуть в двигатель новую жизнь, вырасти в глазах друзей и знакомых.

Коленвал ВАЗ 2106 — деталь кривопишно-шатунного механизма, играющая в автомобиле весьма существенную роль.

Для того чтобы максимально качественно выполнить установку коленвала, потребуется множество разнообразных инструментов, по большей части продающихся в любом специализированном автомобильном магазине.

Обратите внимание на то, что при сборке поршня шатунных двигателей ВАЗ 2106 есть свои особенности.

Замена сальника коленвала

В частности, сигналом о том, что необходима срочная замена вкладышей переднего сальника, является непосредственное попадание масла на шкив и дальнейшее разбрызгивание его в передней части двигателя. Если же масло протекает в заднем сальнике, разбрызгивание происходит на маховик в картере сцепления. Причины для замены:

Замену сальников коленвала можно производить своими силами, это позволит не только существенно сэкономить время и деньги, затраченные на ремонт в мастерской, но и получить неоценимый опыт. Замена сальника коленвала — стандартная процедура, позволяющая добиться оптимальной работы двигателя.

По статистике установка нового сальника должна производиться не менее одного раза на протяжении 3 лет. Однако замена вкладышей сальника может потребоваться гораздо раньше. Все зависит от общего состояния деталей и условий, при которых используется автомобиль.

Подготовка к замене вкладышей и непосредственная установка коленвала

Кроме этого, отсоедините такие части, как генератор, стартер, насос охлаждающей жидкости, верхние гайки, отвечающие за крепление опорной подушки двигателя и болты, прикрепляющие картер сцепления к двигателю. Порядок, в котором производится отсоединение, должен неукоснительно соблюдаться. В процессе работы тросы подъемного устройства необходимо закрепить на блоке и осторожно его приподнять.

Ключом на 10 нужно отвернуть все болты, которые крепят поддон картера к блоку цилиндров, и снять его вместе с прокладкой уплотнителя. Отсоединить масляный насос. Используя головку на 14, отвинтить гайки, которыми крепится крышка шатуна, после чего ее снять.

Затем взять молоток, ручкой упереться в шатун, вытолкнуть поршни из цилиндров. Далее возьмем головку на 17 и открутим болты, которыми коленвал прикрепляется к крышке. Ведя счет от носка коленвала, по номерным меткам, отсоединяем все последующие крышки.

Учитывайте, что на 5 крышке есть сразу две метки по обе стороны.

Заключительный этап

Для закрепления наносите несущественные удары ручкой молотка по дну поршня, утапливая его тем самым в цилиндр.

Крышки коренных подшипников со второй по пятую прикрутите так, чтобы не создавать существенную затяжку.

После этого приобретите в магазине герметик без запаха и тоненьким слоем нанесите его на поверхность блока цилиндров в том месте, где она будет соприкасаться с крышкой первого подшипника.

После этого устанавливайте новое уплотнительное кольцо на коленвал и, проверив расположение цепи на звездочке коленвала, ставьте масляный насос и поддон. Снятую головку блока цилиндров также прикрутите на место, ведь только после этого конструкцию можно полностью собрать, а коленвал считать замененным.

Самостоятельная замена сальника коленвала в ваз 2106

Замена сальников коленвала ваз 2106

Эта статья предназначена для автолюбителей, которые предпочитают самостоятельно решать технические вопросы, возникающие в процессе эксплуатации автомобиля. В этой статье на базе автомобиля ваз 2106, замена переднего сальника коленвала и заднего сальника будет изложена поэтапно и проиллюстрирована с помощью фото.

Многие владельцы автомобилей весьма болезненно воспринимают любую поломку своей машины. А огорчает их не столько цена ремонта, сколько собственная некомпетентность порой в элементарных технических проблемах.

В данном случае замена сальника коленвала на ваз 2106 или на какой-либо другой модели автомобиля – это стандартная процедура, которая позволит обеспечить дальнейшую корректную работу двигателя.

Роль сальников в работе двигателя

Сальники – это одна из разновидностей манжет, которые в различных механизмах служат уплотнителем для движущихся деталей. Правильным будет называть его – армированная манжета или радиальная манжета.

Роль сальника в работе двигателя – достаточно весома и любые сбои в его стабильном функционировании приводят к весьма нежелательным последствиям.

Даже при незначительном смещении сальника от стандартного положения обязательно будет происходить утечка масла.

Считается, что вероятность его замены составляет один раз в течение трёх лет. Однако такая замена может понадобиться и раньше, в зависимости от условий эксплуатации и различных побочных проблем.

Признаком данной проблемы может быть только одно – загрязнение моторного отсека. Когда герметичность узла нарушена, через повреждённый сальник происходит утечка смазочного материала и масло, попадая на вращающиеся детали, разбрызгивается по моторному отделению.

В частности, замена сальника переднего — коленвала на ваз 2106, вернее её предпосылкой может послужить тот факт, что масло при утечке попадает на шкив и разбрызгивается по сторонам в передней части двигателя. При утечке со стороны заднего сальника, масло разбрызгивает маховик в картере сцепления.

При большой течи могут замаслиться накладки ведомого диска, и как результат – будет пробуксовка сцепления.

Причиной необходимости замены сальника может послужить следующее:

• Произошёл естественный износ сальника.
• Сальник был установлен с перекосом и, в результате статических напряжений, на его корпусе появилась трещина.
• Сальник мог получить элементарное механическое повреждение.
• Целостность рабочей поверхности сальника была нарушена в результате перегрева двигателя.
• Некачественно изготовленный сальник, проще говоря – подделка.

Многие автовладельцы считают, что замена переднего сальника коленвала на ваз 2106 должна выполняться своими руками. Это позволит не только сэкономить средства, но и приобрести очень нужный в автомобильном деле опыт.
С этим поспорить. Однако в этой работе есть определённые нюансы. Именно их мы и рассмотрим ниже.

Порядок замены переднего сальника

Замена сальника коленвала ваз 2106 переднего

Прежде всего, замена сальника переднего коленвала ваз 2106 предполагает ряд подготовительных работ. Необходимо установить автомобиль на смотровую канаву, задействовать ручной тормоз и дать двигателю время охладиться.
Для выполнения работ будет необходим следующий инструмент:

• Ключи: R10, R36.
• Монтажная лопатка.
• Специальная наставка.
• Молоток.
• Отвёртка.
• Бородок.

Замена сальника будет производиться в следующем порядке:

• Ключом R36 отвинчиваем гайку крепления шкива и, при помощи монтажной лопатки, снимаем шкив.
• Ключом R10 отвинчиваем болты и гайки крепления крышки привода распредвала.
• Снимаем крышку привода вместе с прокладкой.
• С внутренней стороны, используя молоток и бородок, не сильными ударами выбиваем дефектный сальник.
• Новый сальник смазываем маслом и устанавливаем на штатное место с наружной стороны крышки.
• С помощью молотка и специальной наставки производим окончательную и основательную установку сальника на штатном месте.
• Устанавливаем крышку привода с прокладкой на своё место.
• Ввинчиваем болты крепления крышки, но не до конца.
• Несколько раз, провернув коленчатый вал, центруем положение крышки на своём месте.
• Далее основательно ввинчиваем болты крепления крышки. Но делать это нужно постепенно, так, чтобы не нарушить центровку.
• Последующую сборку необходимо производить в последовательности, обратной разборке.

Следует отметить, что некоторые опытные специалисты умудряются производить замену сальника без снятия крышки привода.

Однако в данном случае, из-за того, что пространство для работы узкое, можно допустить перекос при установке нового сальника и утечка снова повторится.

Как показывает вышеизложенная инструкция, большой сложности замена переднего сальника коленвала ваз 2106, не представляет. И если скрупулёзно выполнить все предписанные действия, то результат обязательно будет положительным.

Порядок замены заднего сальника

Ваз 2106 замена заднего сальника на коленвалу

Как при замене переднего сальника, замена заднего сальника ваз 2106 также предполагает правильную установку автомобиля.
При этом необходим будет следующий инструмент:

• Инструмент для демонтажа коробки передач.
• Инструмент для демонтажа сцепления и маховика.
• Ключ R10.
• Молоток.
• Отвёртка.

После того как будут демонтированы коробка передач, сцепление и маховик, открывается доступ к нужной детали – это держатель сальника.
В дальнейшем, замена сальника производится в следующем порядке:

• Необходимо вывинтить болты крепления держателя (смотрите фото ниже):

Демонтаж держателя заднего сальника ваз 2106

Для того, чтобы более наглядно оценить и понять все сложности и премудрости вышеизложенного процесса, предлагаем посмотреть материал, который мы назвали «замена сальника коленвала ваз 2106: видео»:

Продолжаем демонтаж

• Поддев отвёрткой держатель, аккуратно его снимаем вместе с прокладкой.
• С помощью той же отвёртки удаляем изношенный сальник.
• Новый сальник смазываем маслом и устанавливаем на штатное место с наружной стороны держателя.
• С помощью молотка и специальной наставки производим окончательную и основательную установку сальника на штатном месте до упора.
• Далее необходимо установить держатель с прокладкой и «наживить» болты, но до конца их не затягивать.
• Несколько раз, провернув коленчатый вал, центруем положение держателя на своём месте.
• Далее основательно ввинчиваем болты крепления держателя. Но делать это нужно постепенно, так, чтобы не нарушить центровку.
• Последующую сборку необходимо производить в последовательности, обратной разборке.
