Какие бывают шатуны для велосипеда и как они крепятся

Типы шатунов велосипеда

Данная статья призвана помочь определить тип кривошипной (в дальнейшем слово будет опускаться) системы, установленной на вашем велосипеде, и направить на соответствующий материал, где подробно освещен процесс снятия и установки шатунов.

Определение типа системы

Шатуны — это рычаги, соединяющие педали с осью каретки. На шатунах жестко закреплены зубчатые колеса (их ещё называют звездами), которые приводят в движение цепь.

Шатуны могут сниматься для их замены, замены или чистки звезд, обслуживания подшипников каретки. За последние годы конструкции систем заметно усложнились.

Чтобы понять, как обслуживать систему, необходимо знать тип шатунов и подшипников, установленных в велосипеде.

Если вы не знаете, система какого типа у вас установлена, для определения вы можете либо просмотреть видео выше, либо воспользоваться сведениями, изложенными далее.

Самоизвлекающиеся системы

В самоизвлекающихся системах съемник эргономично встроен в шатун. В них используются кольца с резьбой, которые внешне похожи на пыльники.

Однако эти стопорные кольца закручены над болтом, удерживающим шатун, поэтому при раскручивании болта последний давит на кольцо, что, в свою очередь, приводит к выталкиванию шатуна с оси.

Никаких дополнительных инструментов для снятия шатунов не требуется. Самоизвлекающиеся системы могут быть как двух-, так и трехсоставными.

По теме: Снятие и установка шатунов самоизвлекающихся систем

Двусоставные системы с прижимным соединением

Многие двусоставные системы Shimano® и некоторые системы FSA® оборудованы шатунами с прижимным соединением. В них левый шатун имеет паз, сжимаемый двумя стяжными болтами, а к правому шатуну прикреплена кареточная ось. Системы такого типа оснащены внешними подшипниками и не требуют съемника.

Шатуны системы Campagnolo® Power-Torque™

В шатунах Power-Torque™ ось каретки закреплена на правом шатуне. Чтобы получить доступ к подшипникам или демонтировать шатун с правой стороны, необходимо снимать левый шатун.

По теме: Снятие и установка шатунов системы Campagnolo® Power-Torque™

Шатуны системы Campagnolo® Ultra-Torque™

Ultra-Torque™ — проприетарный тип системы, используемый компаниями Campagnolo® и Fulcrum®. В системе данного типа как левый, так и правый шатуны объединены с половинами оси каретки, на конце каждой из которых нарезаны зубцы. Поскольку внешние чашки являются составной частью подшипников, их нельзя отнести к типу встроенных. Более того, подшипники устанавливаются на шатуны.

Со стороны левой чашечки установлена волнистая шайба. Она компенсирует различия ширины кареточного стакана в разных рамах, а также служит эффективным средством регулировки подшипника.

По теме: Снятие и установка шатунов системы Campagnolo® Ultra-Torque™

Шатуны трехсоставных систем

Они состоят из трех основных частей: левого и правого шатунов, а также оси каретки. Положение оси регулируется посредством установленных на раме подшипников. Для обслуживания подшипников трехсоставных систем необходимо снимать оба шатуна. И на левом, и на правом шатунах имеются стяжные болты.

В трехсоставных системах, как правило, используются два типа соединения: квадратное сечение и шлицевое.

По теме: Снятие и установка шатунов трехсоставных систем

Шатуны системы Campagnolo® Ultra-Torque™

Многие велосипеды для BMX и фристайла оснащены системами особого типа, имеющими 48-шлицевое соединение. Обслуживание подобных систем несколько отличается от обслуживания обычных трехсоставных систем.

По теме: Снятие и установка шатунов трехсоставных систем для BMX

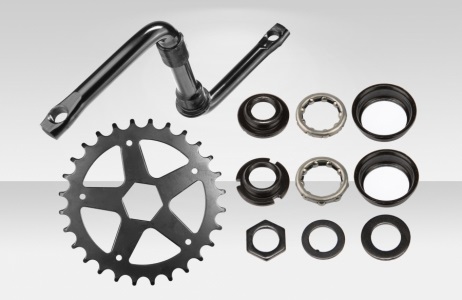

Шатуны односоставных систем

Односоставные системы встречаются на некоторых старых велосипедах марки Schwinn®, на детских велосипедах и на велосипедах для BMX. В этих системах шатуны и ось каретки выполнены в виде единого узла.

По теме: Обслуживание односоставной каретки

Типы велосипедных систем

Одна из наиболее важных элементов велосипеда  — система шатунов и звезд, и конечно же рама и вилка. Но сегодня говорим, именно о системе шатунов, благодаря которой велосипедист передаёт усилие от ног к колёсам и велосипед начинает ехать.

Давайте разберемся, чем отличаются системы.

Форма звезд. Большинство велосипедных систем имеют круглые звезды,  но есть и системы с овальными звездами, они дают чуть более высший КПД.

Обратите внимание

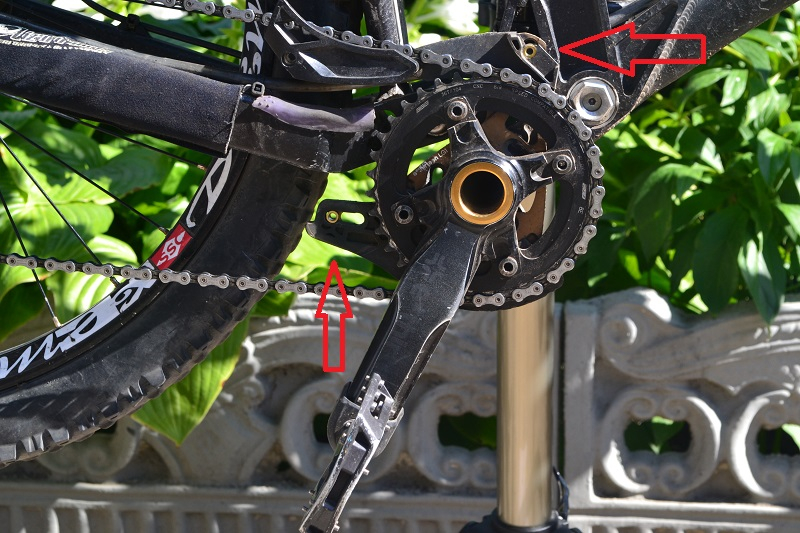

Количество звезд. В системах могут быть от 1 до 3 звезд. Они стоят на разных типах велосипедов, так к примеру, 1 звезда стоит на городских велосипедах, горных, а так же великах для триала и даунхила. 2 звезды (имеющие пару 42-52 зуба) установлены на туринговых и шоссейных велосипедах, а  3 звезды обычно ставят на MTB/ATB и гибриды (характерная тройка 44(42)-34-22 зуба).

Крепление шатунов к каретке бывают двух видов: первый — шатуны совмещенные с осью каретки, в основном ставится на бюджетных моделях велосипедов и на детских, второй —  с конусным креплением на ось.

https://www.youtube.com/watch?v=6RmE2msZtVU

Длина шатунов.  Большая длина шатуна позволяет развивать большее усилие и скорость. Стандартная длина велосипедных шатунов 170мм и 175мм. Однако, езда с очень длинными шатунами – это дело привычки.

Немаловажный параметр — материал, из которого изготовлены звезды и шатуны.

Большинство современных производителей изготавливают недорогие системы с шатунами из алюминия, это уменьшает вес, добавляет прочность на изгиб. Самые бюджетные модели сделаны со стальными шатунами.

 Если в алюминиевом шатуне пустая полость – его вес снижается, но стоимость больше, хотя в целом, само качество полости ни как не влияет на прочность.

Звезды производятся из стали и алюминиевых сплавов, иногда они могут быть смешанные. Последнее справедливо для бюджетных велосипедов, чья стоимость не превышает 600$.

Как показывает практика, алюминиевые звезды превосходят по качеству стальные. Звезды изготавливаются либо путем штамповки, либо путем фрезеровки. Отличаются они стоимостью, штампованные дешевле, а фрезерованные устанавливаются на велосипеды с высокими группами оборудования (от LX) за счет их более высокого качества.

Типы велосипедных систем

Система включает в себя два шатуна, паук и звезды. А в интегрированных системах добавляется ось.

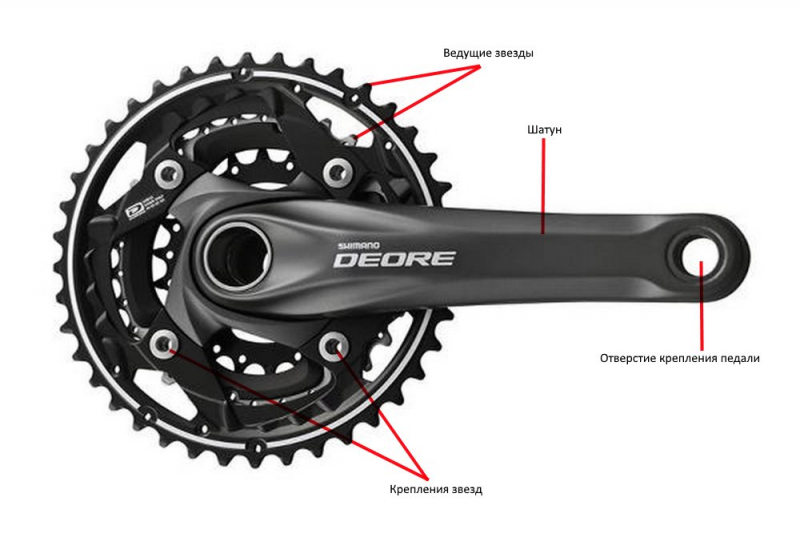

Шатуны

Шатуны это рычаги, которые являются связкой  между педалью и звездами. Шатуны бывают П-образной формы, либо полость, о которой говорилось выше, что дает возможность облегчить конструкцию без потери жесткости.

«Паук» для шатуна

Важно

Связывает шатуны и звезды. Они могут сниматься, быть несъемными и цельные с шатуном.  Некоторые велосипеды оснащены встроенным датчиком  измерения мощности, который располагается в «пауке». Есть несколько типов таких конструкций, где «пауки», предназначенные для одной, двух, трех и даже четырех звезд. Самые распротраненные «пауки» на 2 или 3. Тип крепления – от 3 до 5 лапок.

На бюджетных моделях велосипедов звезды не снимаются, приходится менять всё систему целиком, а на дорогих моделях они являются съемными.

Интегрированные системы

Отличие этих систем от других в том, что у них имеется вал каретки, который впрессовывается в один из шатунов, преимущественно в правый. Вал выглядит как трубка, то есть он полый. У него достаточно большой диаметр по сравнению с традиционными валами каретки. Чашки каретки в интегрированных системах раздельные, с внешними промподшипниками, а между чашами стоит  пластиковая проставка.

Стандарты: Типы кареток для велосипеда

Благодаря «маркетинговым войнам», за последние несколько лет на рынок вылилось большущее количество различных стандартов кареток. Благо, в основном это касается только дорогих велосипедов, а в бюджетном и среднем ценовом диапазоне всё более-менее ясно.

Алгоритм выбора каретки

Алгоритм выбора любой каретки выглядить прмерно так:

1. Первым делом при выборе каретки вам нужно разобраться с типом крепления шатуна. Совместимость здесь бывает только в рамках одного стандарта.

Cotter Pin – знакомый нам стандарт из советского прошлого. Такая каретка была стандартом для кареток на велосипедах времён СССР.

Фиксация шатуна на каретке происходила непосредственно при помощи пина (у нас его называли «пальцем»), который продевался сквозь шатун и проходил через вырез в оси каретки, отсюда и название.

Из-за динамических нагрузок пины вечно раскручивались, и шатуны изрядно болтались.

SQR – квадрат (от Англ. square). Наиболее распространенный стандарт для бюджетных решений в данный момент. Раньше во время расцвета МТВ являлся основным стандартом для кареток. Убить шатуны на такой каретке становится слегка труднее, чем предыдущий вариант, однако раскрутившийся кареточный болт может это быстро «исправить».

Octalink – шлицевой стандарт исключительно для шатунов Shimano. Чтобы потребителям не показалось мало существовал в двух версиях Octalink v1 и Octalink v2 с 5мм и 9мм шлицами соответственно.

ISIS Drive – (от Англ.

International Spline Interface Standard или Международный Стандарт Интерфейса Шатунов) за счёт больших шлицов и большого диаметра оси каретки увеличивается площадь контакта шатуна с осью, это делает каретку практически не убиваемой. Сама ось полая внутри, что позволяет экономить вес. Стандарт был предложен ещё в 1999 году и был весьма прорывным на тот момент. Его использовали Truvativ, Chris King, Race Face и FSA.

Howitzer – шлицевой стандарт от Truvativ (ныне SRAM), последовавший за ISIS. Первый стандарт, у которого ради увеличения размеров подшипников их сделали «выносными». Встречались каретки и привычном варианте с подшипниками внутри каретки.

Hollowtech II – самый свежий стандарт от Shimano для шатунов с встроенной 24-миллиметровой осью. Сама каретка представляет из себя просто чашки с подшипниками. На такую каретку можно установить любые шатуны с осью 24мм. В данный момент это самый распространённый стандарт.

Giga X Pipe (GXP) – аналог Hollowtech II и развитие ISIS Drive теперь уже от SRAM. Отличия лишь в пыльнике ведомой (левой) чашки, который, несмотря на одинаковый диаметр оси в шатунах (24мм), не позволит вам установить эту каретку не любые другие шатуны не от SRAM.

2. С типом крепления каретки в раме дела обстоят чуть проще. Если у вас МТВ, то с большой вероятностью можно сказать, что у вас BSA стандарт. Однако, узнать точно можно будет после демонтажа каретки.

Резьбовые каретки – это каретки, которые вкручиваются непосредственно в раму. Все каретки, приведенные выше являются резьбовыми. Называется стандарт ISO/English/BSC или BSA.

Посадочный диаметр 34.6 — 34.9мм. Будьте внимательны! В МТВ используется English версия, где ведущая (правая) чашка имеет левую резьбу.

Вариант с одинаковой резьбой называется Italian и используется в ВМХ.

Press-Fit каретки – не имеют резьбы и запрессовываются в раму. Логичным выглядит этот стандарт в карбоновых рамах, где в кареточных узлах нет металлической «вклейки» с резьбой.

Однако, благодаря добрым дядям-маркетологам эти каретки появлялись и на алюминиевых рамах. Например, алюминиевый Specialized Demo 2011 года оснащался данным кареточным узлом. Причём самих кареток на момент выпуска не было, и рама оснащалась пластиковым (!) переходником под каретки BSA.

И если владельцев комплитов наличие пластикового переходника между кареткой и рамой волновало чисто теоретически, то покупателям рам такой переходник вручали в довесок.

Нужно ли говорить, что переходник требует точной центровки и запрессовывается при помощи специального инструмента и не подлежит перепрессовке?

Самих стандартов кареток для запрессовки целых 8 штук и в них сам черт ногу сломит. BB90/BB95, PF86/92, BB30, BB30A, PF30, BBright, BB386 EVO и T47. Последний стандарт, кстати, использует посадочное место каретки стандарта PF30, но прессуется во время установки сам, благодаря резьбе внутри каретки. Вопрос «Зачем» и Press-Fit идут бок о бок вместе.

Благо, все они в МТВ встречаются достаточно редко, поэтому не будем заострять на них своё внимание.



3. Подходящую ширину каретки определить просто. Измерьте ширину кареточного узла на вашей раме.

Каретки шириной 68/73мм – устанавливаются на большинство МТВ велосипедов. Сами каретки не отличаются абсолютно ничем.

Для использования каретки шириной 73мм на раме с кареточным узлом 68мм обычно вам необходимо установить 3 проставочных кольца (если в инструкции каретки не указано другое), 2 на ведущей стороне и 1 на ведомой.

73мм каретка устанавливается с одним проставочным кольцом на ведущей стороне.

Каретки шириной 83мм – обычно устанавливаются в велосипеды для скоростного спуска и фрирайда, то есть там, где нужна большая жесткость конструкции. 83-миллиметровая каретка не совместима с 68/73мм рамами.



4. Самые простые каретки стандарта Cotter Pin и SQR нередко отличаются по длине вала каретки. Они бывают 110 мм, 113 мм, 118,5 мм, 122,5 мм и 128 мм. Чтобы не прогадать с размером – просто измерьте длину кареточного вала на вашем велосипеде.

5. Даже если у вас стояла каретка на насыпных подшипниках, лучше сменить её не на такую же, а на каретку с промподшипниками. Они не прихотливы и позволят вам не заморачиваться по поводу состояния кареточного узла.

Насыпные подшипники – используются в самых бюджетных каретках. По совместительству самые проблемные, так как требуют постоянной проверки и обслуживания. В противном случае быстро начинают люфтить и разваливаться. Обычно это каретки от ноунейм производителей. Делаются для стандартов Cotter Pin и SQR.

Картриджные подшипники – набор из двух и более промподшипников. Живут долго и крайне неприхотливы в использовании. Производятся всеми, кому не лень, начиная от Neco и заканчивая Shimano. Делаются для стандартов SQR, Octalink и ISIS Drive.

Выносные подшипники – промподшипник увеличенного диаметра, спрятанный внутри выносной чашки каретки. Делаются для стандартов Howitzer, Hollowtech II, и Giga X Pipe (GXP). В данный момент это самый распространённый стандарт.

Совместимость

Обратите внимание, что в 99.9% случаев, кроме стандартов Cotter Pin и SQR, даже не смотря на внешнюю схожесть шлицов различные шатуны абсолютно не совместимы между собой. Если хотите заменить один испортившийся шатун, то делайте это в рамках подходящего стандарта, а лучше замените оба.

Итоги

Ввиду засилья патентных войн и битв маркетологов на рынке появилось целая куча стандартов. Старайтесь использовать каретки на промышленных подшипниках, они гораздо живучее и легко устанавливаются. Приобретайте только каретки совместимые с вашим кареточным узлом. Надеюсь наша статья позволит вам разобраться со своей кареткой и не прогадать во время покупки новых железок!

Видео по теме:

Современные стандарты велосипедных кареток и их выбор

Одной из крупнейших проблем для покупателей при выборе компонентов является выбор правильной каретки. Существует огромное количество стандартов шатунов и кареточных узлов рамы, однако подобрать правильные компоненты не так сложно, как кажется.

Читайте дальше — и вы сможете в этом убедиться.

В этой статье я не буду рассматривать стандарты BMX кареток, кареток для Fat-байков, а также очень устаревшие стандарты (например, «американку», которую до сих пор некоторые, даже достаточно именитые производители любят устанавливать на детские велосипеды).

Каретка — это механизм, связывающий шатуны вашего велосипеда с рамой и позволяет им вращаться. Поэтому для правильного выбора этого компонента нужно знать стандарт кареточного узла рамы и стандарт шатунов. С последних мы и начнем.

1. Шатуны

Шатуны — это компонент трансмиссии велосипеда, который превращает вертикальных движение ног велосипедиста во вращательное движение звезды, который через цепь (или ремень) передается на заднее колесо и приводит в движение ваш велосипед (ну, короче, это те рычажки, на которые крепятся педали и передние звезды).

Ниже приведена классификация различных типов крепления шатунов. В некоторых пунктах я буду предоставлять изображения кареток, а не шатунов, поскольку это даст более полное представление об общих принципах работы системы.

1.1 Трехкомпонентные шатуны (Three-piece crankset)

Один из вариантов трехкомпонентных шатунов — Shimano Octalink V2
В эту большую группу входят шатуны и каретки, подвижная часть которых состоит из трех частей: левый шатун — ось вращения (которая является элементом каретки) — правый шатун.

Каретки под квадрат, Octalink и ISIS

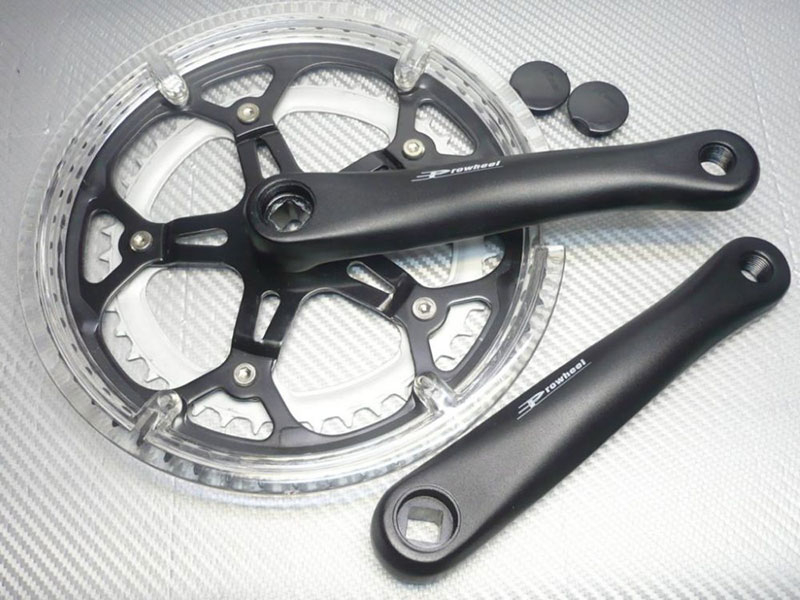

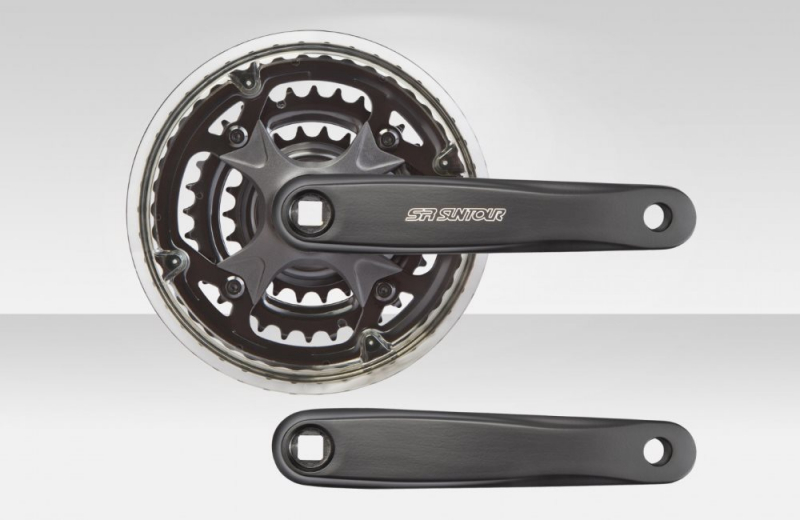

1.1.1 Шатуны под квадрат

На самом деле, существует 2 разных варианта «квадрата»: ISO и JIS (Japanese Industrial Standard).

99% кареток под квадрат, которые вы сможете найти  относятся к стандарту JIS (например, все каретки Shimano).

Совет

Каретки ISO стандарта Campagnolo производит и некоторые производители NJS компонентов для трековых велосипедов (например, Sugino). Визуально ISO каретки имеют менее коническую посадочную часть по JIS.

Вал имеет форму усеченной пирамиды, расширяющейся ближе к раме. В зависимости от модели шатунов и нужного вам чейнлайна, необходимо выбрать определенную длину вала. Например, для шатунов Shimano всю необходимую информацию по подбору длины вала можно найти на si.shimano.com

1.1.2. Shimano Octalink

И этого стандарта существует два подвида: Octalink V1 и V2. Но V2 в десятки раз более распространен чем V1. В обоих вариантах вал имеет форму цилиндра с восемью шлицами, но в V1 шлицы имеют длину 5 мм и ширину 2 мм, а в V2 — длину 9 мм и ширину 2.8 мм. Сейчас тип V1 используется только в трековой группе Shimano Dura Ace.

Как и для квадрата, для Octalink под разные шатуны подбирается разная длина вала каретки. Ниже приведена таблица для актуальных моделей.

1.1.3 ISIS

Вскоре после разработки стандарта Shimano Octalink, в противовес ему компания Race Face разработала открытый стандарт ISIS (компоненты совместимые с этим стандартом также выпускали Truvativ и FSA).

Вал имеет 10 шлицов и этим стандартом предусмотрено (в отличие от предыдущих двух) определенное фиксированное расстояние от посадочного места на шатуне к внешней звезде. То есть, приобретя любые МТБ шатуны стандарта ISIS и каретку с длиной вала 113 мм, вы получите чейнлайн 48.5 мм (или вал 118 мм для чейнлайна 51 мм).

Для шоссейных шатунов вам понадобится вал 108 мм под ченлайн 43.5 мм (для шатунов на 2 звезды) и вал 118 мм для чейнлайна 45 мм (для шатунов на 3 звезды).

1.1.4 PowerSpline

Каретка Truvativ Powerspline
Еще одна версия шлицевого соединения шатунов с кареткой от Truvativ. Каретки данного стандарта имеют меньший диаметр вала, чем предыдущие и 12 шлицов.

1.2 Двухкомпонентные шатуны (Two-piece crankset)

Эта группа шатунов имеет одно общее свойство: ось вращения (вал каретки?) запрессованный в один из шатунов (а в некоторых случаях — и в оба). Фактически, подвижная часть состоит из двух элементов, откуда происходит и название. На первый взгляд, в данной группе существует множество стандартов, однако многие из них похожи между собой, поэтому я попробую их сгруппировать.

1.2.1 Shimano Two-piece crankset (многие ошибочно называет их Hollowtech II), FSA MegaExo, Race Face X-Type, …

Эти стандарты характеризуются прямым валом, запрессованным в один из шатунов. В версии с валом диаметром 24 мм используют взаимозаменяемые каретки.

В случае шатунов Shimano левый шатун насаживается на вал, притягивается пластиковой гайкой (регулировка зажатия аналогичное рулевым колонкам), затягивается двумя болтами, расположенными в перпендикулярной валу плоскости и фиксируется стопором.

У RaceFace правый шатун с помощью болта напрессовывается на вал. Для демонтажа предусмотрена специальная вижимная гайка, упираясь в которую тот же болт выпрессовывает шатун.

FSA использовали оба типа крепления, правда, в отличие от Shimano, прижимной болт был не пластиковый, а металлический. На текущий момент компания отказалась от Shimano-подобного типа крепления.

Подобные системы также используют другие производители: как топовые, так и довольно бюджетные (например, Rotor, Prowheel, Sunrace и т.д.)

1.2.1.1 BB30

Фактически, продолжением эволюции данных типов является шатуны стандарта BB30. Конструктив совпадает с описанными выше типами, однако диаметр вала увеличен до 30 мм, а длина вала — уменьшена.

1.2.1.2 BB386, BB392

Отдельно стоит отметить шатуны стандартов BB386 и BB392 — они отличаются увеличенной длиной вала по сравнению с BB30. Более подробная информация размещена ниже в разделе, посвященном кареточним узлам рамы.

1.2.2 Truvativ/SRAM GXP (Giga X-Pipe), Praxis Works M24, Praxis Works M30

Эти стандарты, в целом, повторяют предыдущие (монтаж аналогичный RaceFace), однако эти производители решили сделать их несовместимым с предыдущими стандартами. Вал имеет ступенчатую форму и напротив левого подшипника уменьшает диаметр 24 мм до 22 мм (для GXP и M24) или с 30 мм до 28 мм (для M30).

1.2.3 Campagnolo Ultra-Torque

В 2007 году итальянская компания презентовала собственный стандарт шатунов с интегрированной осью диаметром 25 мм. В данном стандарте ось разделена на 2 части, каждая из которых запрессована в отдельный шатун.

Две полуоси зацепляются между собой зубцами и стягиваются болтом.

Еще одной особенностью является посадка подшипника: в отличие от предыдущих стандартов, в которых подшипники устанавливаются в чашки каретки Campagnolo напрессовыванием подшипников на ось.

1.2.4 Campagnolo Power-Torque

С 2011 года групсети Athena 11s, Centaur и Veloce включают в себя шатуны стандарта Power Torque. Данный тип шатунов очень приближен к стандартам группы 2.1, однако левый шатун напрессовывается на вал (и снимается с помощью специальной выжимки). Правый подшипник, как и у стандарта Ultra-Torque, также напресован на вал, а левый — запрессован в чашку каретки.

1.2.5 DUB

В самом начале 2018 года SRAM представила новый стандарт — DUB (Durable Unified Bottom bracket). Это также шатуны с интегрированной осью, однако.. ось имеет диаметр 28.99 мм.

По сути — полный аналог BB392, но SRAM утверждает, что такой диаметр создает «идеальный баланс размера, долговечности и веса подшипников». Кроме этого каретки, изготовленные под шатуны данного стандарта «имеют лучшие уплотнения» и, даже в press fit версиях, металлические чашки (в кавычках — перевод цитат из презентации стандарта).

Пока что сложно что-то сказать по этому поводу, поскольку стандарт только вышел и еще нет никаких отзывов райдеров и никакой статистики относительно компонентов SRAM DUB.

1.3 Модульные системы (Modular System)

Данный тип шатунов — максимально разборная система. Отдельные чашки каретки, отдельный вал, отдельно правый и левый шатуны. Такое решение позволяет заменить любой компонент системы, благодаря чему данные шатуны без проблем адаптируются практически под любые стандарты рам.

1.3.1 Truvativ Howitzer

Первой попыткой сделать модульную систему был стандарт Truvativ Howitzer. Вал подобный стандарту ISIS, однако данная каретка уже имеет выносные чашки. Производителю удалось достичь большей жесткости соединения шатуны-каретка чем у всех трехкомпонентных шатунов, однако стандарт не получил широкого распространения. Под данные шатуны выпускаются только резьбовые каретки.

1.3.2 Современные модульные системы

Современные модульные системы конструктивно мало чем отличаются от Howitzer (кроме увеличенного диаметра вала). Они также не особенно распространены, однако разработаны с учетом современных стандартов рам и кареток, а следовательно могут быть установлены на современные велосипеды. Выпускаются такими производителями как RaceFace (cinch), FSA, Hope, Rotor и Cannondale.

Кареточные узлы рамы

С шатунами, вроде разобрались, поэтому самое время переходить к кареточным узлам рамы.

2.1 Резьбовые

На самом деле, резьбовых стандартов кареточного узла рамы существует довольно много. Однако некоторые из них встречаются настолько редко, что я считаю нецелесообразным рассматривать их в этой статье. Я остановлюсь лишь на пяти стандартах, четыре из которых я встречал вживую в своей практике, а пятый — недавно вышел и, думаю, у нас в мастерской еще побывает.

2.1.1 BSA, она же ISO, она же английская резьба

Если вы владелец относительно современного велосипеда с резьбовым кареточним узлом — 95%, что это именно этот стандарт. Кареточный узел шириной 68 или 73 мм с резьбой 1.37″x24 tpi (treads per inch = витков на дюйм).

Также встречаются кареточные узлы шириной 83 мм (на экстремальных рамах) и 100 мм (фетбайки). Правая чашка имеет левостороннюю резьбу, а левая — правостороннюю.

Данный стандарт достаточно распространен, поэтому найти каретку под большинство стандартов шатунов не будет проблемой.

2.1.2 ITA, она же итальянская резьба

Ширина кареточного узла 70 мм, резьба М36×24 tpi, обе чашки имеют правостороннюю резьбу. Данный стандарт значительно менее распространен, чем предыдущий, поэтому каретку будет найти немного сложнее (хотя, за последние несколько лет ситуация значительно улучшилась).

2.1.3 Французская резьба, швейцарская резьба

Оба стандарта используют резьбу М35х1 и имеют ширину кареточного узла 68 мм. Отличаются они направлением резьбы: в французской обе резьбы правые, а в швейцарской — правая чашка имеет левостороннюю резьбу.

Вряд ли вам удастся найти каретку нужного стандарта (оба — устаревшие), поэтому единственным выходом станет поиски мастерской, которая согласится немного попортить себе инструмент (рамы с такими стандартами, как правило, стальные) и перенарезать эту резьбу в обычную BSA.

2.2 Безрезьбовые

Однако в последние годы все большую популярность получают безрезьбовые каретки, которые запрессовываются в раму. И видов таких рам существует значительно больше.

2.2.1 BB92, BB86

Это стандарты для Shimano-совместимых систем шатунов. Кареточный узел имеет внутренний диаметр 41 мм, в который запрессовываются пластиковые чашки с подшипниками. BB92 имеет ширину 89.5 или 92 мм (компенсируется проставочным кольцом) и предназначен для MTB велосипедов. BB86 имеет ширину 86.5 мм и предназначен для шоссейных велосипедов.

2.2.2 BB90, BB95

Данные стандарты предназначены для установки Shimano-совместимых шатунов, а также шатунов Campagnolo. Основным отличием является отсутствие чашек, которые запрессовываются в раму. Внутренний диаметр рамы составляет 37 мм, а ширина — 90.5 мм (ВВ90 — для шоссейных велосипедов) или 95.5 мм (ВВ95 — для МТБ велосипедов)

2.2.3 BB30

Конструктивно — аналог стандартов BB90/BB95, но имеет увеличенный диаметр и предназначен для установки шатунов с валом 30 мм. Посадочный диаметр составляет 42 мм, а ширина — 68 или 73 мм.

2.2.4 BB30A, BB30AI

Не так давно компания Cannondale выпустила новый стандарт BB30A, который почти полностью повторяет хорошо знакомый BB30, однако имеет на 5 мм шире асимметричный кареточный узел рамы. Эти 5 мм прилагаются с левой стороны и, по словам производителя, обеспечивает большую долговечность подшипников (за счет большего расстояния между подшипниками уменьшается плечо нагрузки на подшипник).

В новом Cannondale SuperX используется стандарт BB30AI — BB30, расширен до 83 мм. Логика изменений такая же, как и в предыдущем стандарте — больше расстояние между подшипниками — меньше плечо — выше долговечность.

2.2.5 SPF 30

Конструктивно — аналог стандартов BB86/BB92, что имеет увеличенный диаметр и предназначен для установки шатунов с валом 30 мм. Посадочный диаметр составляет 46 мм, а ширина — 68 или 73 мм.

2.2.6 BB386, BB392

Это гибрид стандартов SPF 30 и BB86/BB92. Имеет посадочный диаметр SPF 30 (46 мм) и ширину Shimano-совместимых стандартов (86.5 или 92.5 мм).

2.2.7 BBRight

Кареточные узлы BBRight
Почти все предыдущие стандарты имеют симметричную конструкцию, что является весьма логичным. Однако в 2010 году Cervelo презентовали собственный асимметричный стандарт. Левый бок рамы расширен на 11 мм.

По словам разработчика, такая конструкция обеспечивает оптимальный баланс веса и жесткости. Существует в двух версиях: в BBRight Direct Fit в раму запрессовываются подшипники, а в BBRight PressFit – чашки, в которых расположены подшипники.

2.2.8 Specialized OSBB

Сложно назвать это стандартом вообще, поскольку под аббревиатурой OSBB (Oversized Bottom Bracket)  может прятаться что угодно. И BB30, и SPF 30, и… собственный стандарт. Собственный стандарт имеет посадочный диаметр 46 мм и ширину 61 мм, то есть, фактически, является более узким вариантом SPF 30.

Однако, судя по найденной в интернете информации, велосипедов с таким кареточным узлом было выпущено не так много: S-Works SL3 2010-2011, S-Works Рубе SL3 2011-2012, S-Works Shiv 2012, S-Works Venge 2012, S-Works McLaren Venge 2012, Venge Pro 2012, S-Works Amira SL4 2012, S-Works Amira SL4 Pro 2012, S-Works Tarmac SL4 2012, S-Works Tarmac SL4 Pro 2012, Tarmac SL4 Pro 2012.

1.1.5 T47

Хотя это и резьбовой стандарт, однако его логично рассматривать после безрезьбовых, поскольку, по мнению разработчиков, он является следующим шагом эволюции.

Безрезьбовые кареточные узлы имеют одну общую проблему: со временем у большинства из них появляются посторонние звуки. Как правило, это происходит из-за повреждения чашек каретки или посадочного места рамы.

В 2015 году компания Chris King вместе с Argonaut Cycles презентовали новый резьбовой стандарт увеличенного диаметра — Т47.

Рамы этого стандарта имеют резьбу М47х1 и предназначены для установки шатунов с валом диаметром 30 мм.

Совместимость

А теперь о совместимости. Расписывать текстом совместимость каждого описанного выше стандарта шатунов с каждым стандартом кареточного узла рамы будет слишком долго, поэтому я подготовил таблицу совместимости.

В некоторых случаях будет достаточно просто каретки правильного стандарта, в других — необходимо устанавливать дополнительные переходники.

Модульные системы не выносятся отдельным пунктом в таблице, поскольку каждые модульные шатуны соответствуют определенному стандарту шатунов, уже включенном в таблицу.

Обратите внимание

Легенда таблицы
+ этим символом отмечены те пары, для которых существуют стандартные каретки, или которые могут быть установлены через определенные адаптеры, или которые теоретически можно подружить между собой (например, виточивши адаптер), хотя адаптеров я и не нашел.

— не совместимыми отмечены только те пары, которые вообще никак не совместимы между собой (например, из-за того, что вал короче кареточный узел рамы).

? — теоретически, это можно подружить, но зачем??

Послесловие
Если вы знаете про какие-то стандарты, которые я не учел при написании статьи — пишите в комментариях.

Цены на кареточные узлы в интернет-магазинах

Цены на шатуны в интернет-магазинах

Велосипедные шатуны и их особенности

Материал подготовили: Клочков ОлегЛиповская Юлия

Кинематика привода байка представляет собой сложный механизм, который преобразовывает возвратно-поступательное движение ног велосипедиста во вращательное движение звезд.

Велосипедные шатуны совместно с педалями служат, в данном случае, своего рода коленчатым валом, если провести аналогию с двигателем автомобиля. Соответственно, на них приходится максимальная нагрузка в сравнении с другими элементами трансмиссии.

Большая нагрузка предопределила типы конструкции шатунов и виды материала для их изготовления. Обычно их делают стальными, однако, требования к весу велосипеда заставили конструкторов искать более легкие материалы, не уступающие в прочности. Такими материалами стали: алюминий, титан и карбон.

Их применение позволило не только снизить общий вес велосипеда, но и улучшить его динамику — более легкая трансмиссия значительно легче раскручивается.

Кроме того, цель облегчить вес привела к появлению и различных конструкционных решений. Таким образом шатуны могут иметь не только овальную, как на бюджетных велосипедах, форму профиля, но и более сложные формы.

Применяемость различных конструкций зависит от назначения байка и его ценовой категории. Так, обычные стальные шатуны чаще всего эксплуатируются на бюджетных и шоссейных велосипедах, а на горных байках и ВМХ-ах обычно монтируются пустотелые модели.

Важно

На дорогих велосипедах могут устанавливаться шатуны из титана и карбона или композиций — часто карбоновые шатуны имеют алюминиевую или титановую вставку.

Установка шатунов производится на вал каретки, а они в свою очередь отличаются по способу крепления к нему. Существует несколько видов:

• Клиновидный штифт. Такое крепление было основным в конце прошлого века, поэтому чаще всего оно встречается на старых или детских велосипедах;
• Крепление на квадратные окончания вала каретки. В настоящее время это самый распространенный тип монтажа. Квадраты имеют небольшую конусность и шатуны, притянутые торцевой гайкой, держатся прочно и без люфтов;
• Шестигранный профиль кареточного вала — аналогичен предыдущему типу и также имеет небольшой конус;
• Шлицевое соединение — полый вал каретки имеет 8 шлицов по наружному диаметру.

Крепление шатунов к валу осуществляется винтом, который вкручивается в отверстие в валу или гайкой, накручивающейся на его резьбовую часть.

По способу крепления к ведущей звезде велосипеда шатуны могут быть:

• Односоставными, имеющими цельную конструкцию, включающую оба шатуна и вал каретки. Они монтируются на моделях ВМХ и детских велосипедах;
• Двухсоставными, когда правый шатун, звезда, а также кареточный вал представляют собой единое целое, а левый шатун насаживается на другую часть вала. Не очень удобная для ремонта конструкция применялась на старых велосипедах, но использование картриджной каретки и применение подшипников большого диаметра позволило ведущим производителям к ней вернуться;
• Трехсоставными, которые в настоящее время являются самой распространенной конструкцией. Они позволяют произвести замену любой износившейся части, что очень выгодно при замене вышедших из строя звезд.

Помимо конструкционных различий, шатуны отличаются и по размеру. При этом размер используемых шатунов определяет не только размер самого велосипеда, но и стиль езды.

Естественно, на байки для рослого человека устанавливаются более крупные шатуны. Их длина может изменяться в пределах 165-185 мм и зависеть от расстояния каретки до земли. На детские велосипеды выпускают шатуны длиной 150-177,5 мм.

Велосипедисты, предпочитающие динамичный стиль езды, могут специально выбрать укороченные шатуны, позволяющие увеличить так называемую «каденцию» — количество оборотов ведущей звезды в единицу времени.

Например, в трековых гонках велосипедисты используют короткие шатуны, позволяющие поддерживать более высокий темп движения, а поклонники «даунхилла» на свои горные велосипеды ставят максимально длинные модели.

Короткие шатуны лучше?

Похоже, команды Мирового Тура, включая Team Sky, считают, что более короткие шатуны более эффективны. Так ли это?
Попробуем разобраться…

Когда команда, побеждающая на «Тур де Франс» в течение последних нескольких лет, находит новый способ повысить эффективность педалирования, на это стоит обратить внимание. Team Sky уже некоторое время тестирует своих гонщиков на шатунах короче 170 мм. Хотя не известно, на шатунах какой именно длины они ездят в гонках, похоже, что дни длины 172,5 мм и 175 мм проходят.

Аэродинамическое преимущество более коротких шатунов широко известно среди профессионалов байкфита.

Фил Кэвелл, чья компания CycleFit выполняет предсезонную подгонку велосипедов для гонщиков команды Trek Factory Racing, говорит: «С более короткими шатунами торс гонщика располагается ниже, поскольку в этом случае торс не зажимает бедро, когда оно идёт вверх. Это влечёт за собой более эффективное педалирование, поскольку торс не мешает бедру работать свободно».

Крис МакКанн из Inspired Cycling соглашается: «Более короткие шатуны позволяют снизить угол наклона гонщика без отрицательного физиологического эффекта.

Совет

Углы сгиба бедра оказываются более открыты, а это может положительно повлиять на дыхание гонщика, так как диафрагма не зажимается бедром.

Некоторые исследования показали снижение у гонщиков артериального давления, что может оказать положительное влияние на физиологию. Короткие шатуны также могут помочь гонщикам с проблемами коленей».

Во время исследования профессора Джима Мартина в 2001 году (да-да, эта дискуссия идёт уже довольно долго!), было проведено выборочное тестирование мощности велосипедистов на тренировках с использованием шатунов длиной от 120 до 220 мм. Учёный выяснил, что разница в максимальной мощности составила менее 4%. Не то чтобы много… Есть ли что-либо ещё, кроме незначительной разницы в мощности, чем могут помочь эффективности гонщика более короткие шатуны?

МакКанн поясняет: «В основном преимущество заключается в улучшении частоты педалирования, что может повысить крутящий момент и помочь устранить любые «мёртвые точки» в процессе оборота педали».

Кэвелл добавляет: «Чтобы поддерживать максимальную мощность, ваша частота педалирования будет увеличиваться по мере уменьшения длины шатунов».

Скотт Томкинсон из Kernow Physio поддерживает очевидные преимущества более коротких шатунов: «Гонщики могут пользоваться преимуществами более открытого угла тазобедренного сустава в верхней части хода педали, как в групповых гонках, так и в посадке для гонки на время. В конечном счёте, более открытое бедро позволяет больше задействовать ягодичные мышцы, когда педаль находится в положении «на три часа». При этом можно выдавать большую мощность без дополнительной мышечной усталости».

Тем не менее, он также указывает: «Здесь можно поспорить о преимуществе более длинных шатунов для спринтерских ситуаций, когда вы вращаете педали, встав из седла в течение одной или двух минут (что-то похожее может быть при подъёмах) – есть несколько исследований, которые показывают небольшое преимущество в таких случаях более длинных шатунов». «Как бы то ни было, любое изменение длины шатунов должно опираться на мнение профессионального специалиста по посадке», — добавляет он.

Эксперты согласны с тем, что, помимо равнинных гонок на время, в этом есть преимущества для каждого велосипедиста.

МакКанн объясняет: «Лучшая эффективность и крутящий момент педалирования, обеспечиваемые уменьшением длины шатунов, могут помочь гонщикам, которые преодолевают подъёмы в седле и используют меньшие передачи».

На вопрос о том, может ли шатун оказаться слишком коротким, Кэвелл сказал: «Для начала длина должна зависеть от размера бёдер, а затем от личных предпочтений. Всё, что менее 160 мм, требует привыкания».

Обратите внимание

Мнение МакКанна: «Идеальную длину шатуна можно определить, измерив анатомию гонщика, в основном длину бедра, длину голени и измерение от пятки до подъёма свода стопы. При помощи этих параметров можно изучить рычаги ноги и найти лучшие точки опоры. Также может помочь измерение мощности и крутящего момента».

Наше мнение.
Обеспечение большей эффективности педалирования и преимущества в аэродинамике, а также большее удобство без потери максимальной мощности, конечно, очень привлекательно.

Похоже, использование шатунов 170 мм и меньше действительно лучше.

Однако прежде чем бросаться в интернеты в поисках коротких шатунов, мы бы рекомендовали вам обратиться к профессиональному специалисту по посадке, чтобы найти оптимальную длину именно для вас.

Мнение ЗА: Фил Кэвелл, руководитель CycleFit, специалист по посадке команды Trek Factory Racing. «Мы в CycleFit были ярыми сторонниками более коротких шатунов уже в течение более десяти лет. Наука и исследования подтверждают наше мнение. Короче — лучше.

Лучше использовать более короткие шатуны для TT, а также для групповых гонок на шоссе. Это то, к чему мы все придём через пять лет. Можно вспомнить длинные лыжи восьмидесятых и девяностых – теперь все используют более короткие лыжи».

Мнение ПРОТИВ: Скотт Томкинсон, физиотерапевт и специалист по посадке в Kernow Physio.
«Это зависит от потребностей гонщика и того, как он себя чувствует на велосипеде. Многие гонщики предпочитают более длинные шатуны, другие — нет.

Есть много причин, почему более короткие шатуны имеют смысл, но, как квалифицированный специалист по посадке и физиотерапевт, я бы сказал, что выбор длины шатунов в конечном счёте сводится к личным потребностям гонщика, о чём можно говорить только при детальном рассмотрении его анатомии профессионалом».

www.cyclingweekly.com

Перевод Борис Жуков

Велосипедные шатуны | Клуб велопутешественников -Статьи

Шатуны представляют собой рычаг, который соединяет педаль и каретку. В механике подобная деталь называется кривошип, но в велосипедной терминологии прижилось именно это название. Почти всегда правый шатун монолитен с пауком, непосредственно на который уже и крепят звезды.

Шатуны для велосипеда передают энергию от педалей к звездам, в связи с чем несут серьезную нагрузку. Их изготавливают из стали или алюминиевых сплавов. Производители выпускают полые или имеющие сложное поперечное сечение шатуны – это уменьшает вес деталей, но сохраняет их прочность.

Два шатуна и блок передних звездочек образуют так называемую систему.

Иногда (чаще на недорогих велосипедах) система выполнена в виде неразборной конструкции, объединенной вместе с правым шатуном, и тогда при износе звездочек приходится менять всю систему целиком.

На велосипедах средней и верхней ценовых категорий передние звездочки обычно можно отсоединить от правого шатуна, то есть их можно менять независимо, по мере износа зубьев.

При покупке съемника необходимо иметь ввиду, что шатуны для велосипеда имеют три основных стандарта крепления:

• Octalink
• Оси квадратного сечения
• ISIS

Остальные стандарты имеют крайне редкое распространение и их рассматривать нет смысла.

OCTALINK

На каретках такого типа ось имеет круглое сечение, а на концах  оси имеются  8 выступов. Каретками и шатунами такого типа оснащаются велосипеды верхнего и среднего ценового диапазона. Этот тип шатунов используется на дорогих горных и шоссейных велосипедах.

Шатуны притягиваются специальным полым болтом, под внутренний шестигранник на 10, и защищаются снаружи от  грязи пыльниками. Пыльник просто ввинчивается в шатун. Ось каретки сделана полой,   и поэтому традиционные съемники не работают — им просто не во что упираться. Надо  применять специальный съемник.

Каретка OCTALINK (кликните на изображение для увеличения)

Шатуны для оси квадратного сечения

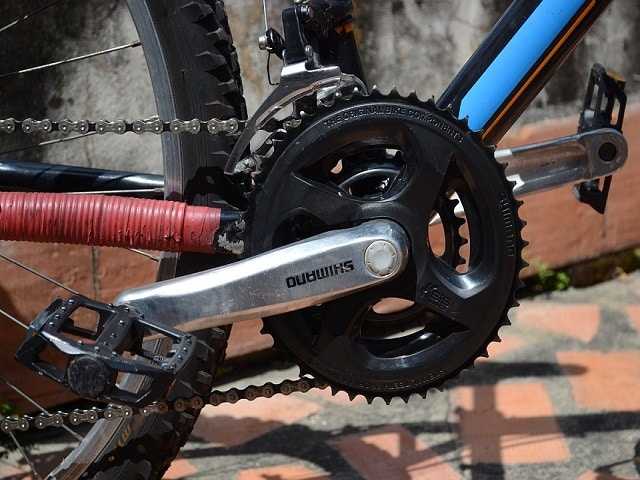

Шатуны квадратного сечения (или традиционной формы) используются на велосипедах среднего ценового диапазона (для SHIMANO — на оборудовании DEORE, ALIVIO, ACERA). Хотя на новом оборудовании этих классов начали применять OCTALINK. На каретках такого типа концы оси каретки имеют квадратные сечения.

Шатуны притягиваются винтом, который вворачивается в ось. Винт имеет головку под внутренний шестигранник 8 мм. На винт надет пластмассовый пыльник. Для установки таких шатунов нужен только шестигранный ключ на 8 (лучше с длинной рукояткой).

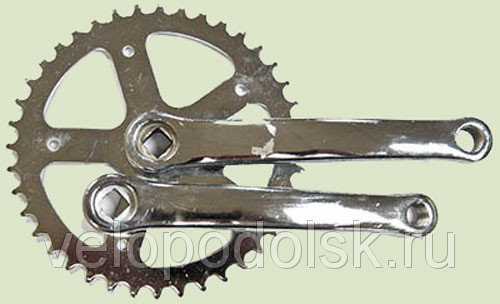

Шатуны для оси квадратного сечения (кликните на изображение для увеличения)

ISIS

Система шлицевого соединения шатунов с осью каретки, разработанная в противовес системе Octalink. В отличие от формы шлицов Octalink, запатентованной Shimano, ISIS имеет более простую и технологичную форму (сплайн) посадочных шлицов, применяемую многими производителями шатунов и кареток.

Каретка ISIS (кликните на изображение для увеличения)

Также существуют шатуны, притянутые болтом

Этот тип шатунов используется на недорогих велосипедах. На каретках такого типа концы оси каретки имеют также  квадратные сечения.

Шатуны притягиваются болтом, который вворачивается в ось. Болт можно отвернуть накидным ключом на 14. Конец оси каретки закрывается пластмассовым пыльником.

Для установки и снятия таких шатунов потребуется съемник и разводной гаечный ключ.

Существуют и другие типы шатунов. Например, на новом оборудовании  SHIMANO (в частности, группы XTR2003 и  SAINT)  каретка выполнена в виде моноблока, когда правый шатун конструктивно объединен  с осью каретки. Для обслуживания такой каретки и шатунов необходим специальный инструмент.

При покупке новых шатунов надо учитывать то, что существуют несколько разновидностей кареток, отличающихся типом оси. Надо выбирать  шатуны, совместимые с имеющейся кареткой.

Кроме того, шатуны выпускаются разной длины, (от 165 до 180 мм).

Важно

  Слишком длинные шатуны на раме небольших размеров могут привести к неудобствам при езде по неровной местности, а  слишком короткие потребуют дополнительных усилий при педалировании.

Необходимость замены шатунов возникает также при их поломке или повреждении. Снимать шатуны (один или оба) приходится еще для регулировки или замены каретки. Нужно следить за правильной затяжкой педалей и крепления к валу каретки, ослабшее соединение может привести к срыванию резьбы или деформации гнезда под каретку.

Шатун

Шатун является сильно нагруженной и ответственной деталью механизма передачи.

Шатун (рис. 17) представляет собой рычаг, состоящий из стержня с большой и малой головками. Большая головка правого шатуна имеет посадочное место дли ведущей зубчатки. В большой головке обоих шатунов сверлится отверстие для вала каретки.

С боковой стороны большой головки, отступя на 8,5 мм от ее торца, сверлится отверстие диаметром 9,5 мм для клинка, который крепит шатун на валу каретки.

Осевая линия этого отверстия совпадает с касательной к окружности отверстия вала каретки и расположена перпендикулярно оси стержня шатуна.

Рис. 17. Шатуны:
а — дорожного велосипеда; б — трекового велосипеда; в — шоссейно-гоночного велосипеда

В малой головке шатуна сверлится отверстие для оси педали, в котором нарезается специальная метрическая резьба — М14Х 1,25 мм. В отверстии малой головки правого шатуна нарезается правая резьба, в отверстии левого шатуна — левая. Отверстия раззенковывают для того, чтобы ось педали торцом большого диаметра плотно прилегала к плоскости шатуна.

Шатуны дорожного велосипеда, стержень которых имеет овальное сечение, подвергаются сравнительно небольшой поверхностной механической обработке стержня под гальванопокрытие (хромирование).

Шатуны легкодорожного велосипеда в отличие от дорожных шатунов имеют стержень прямоугольного сечения.

Шатуны шоссейно-гоночного велосипеда отличаются от шатунов других конструкций посадочным местом под ведущую зубчатку на правом шатуне, которое представляет собой три небольшие рычага, отходящие от центра отверстия в большой головке шатуна под углом 120° один к другому.

Длина каждого рычага, считая от центра отверстия для вала каретки до центра отверстия для крепления зубчатки, равняется 58 мм.

Такое крепление ведущей зубчатки на шатунах шоссейно-гоночного велосипеда обеспечивает быструю смену зубчатки, так как иногда в силу складывающихся обстоятельств за несколько минут до начала соревнования приходится менять ведущую зубчатку на зубчатку меньшего или большего размера.

Совет

Сменить зубчатку можно не снимая шатуна с вала каретки, что дает большую экономию времени. Наряду с шатуном описанного устройства на шоссейно-гоночных велосипедах применяются также и шатуны с креплением зубчатки пятью болтами.

Механическая обработка шатунов для шоссейно-гоночного велосипеда совершается с большей точностью, чем обработка шатунов для дорожного велосипеда. При механической обработке производится подгонка шатунов по весу, для чего на стержне каждого шатуна с внутренней стороны выбирается долевая канавка глубиной около 3 мм и шириной 6—7 мм.

Шатуны трекового велосипеда имеют посадочное место под ведущую зубчатку в виде ступенчатого диска (рис. 17 б). На меньший диаметр диска надевается своим основным отверстием ведущая зубчатка. В торце диска сверлят пять отверстий для болтов, крепящих зубчатку к шатуну.

Крепить ведущую зубчатку к шатуну пятью болтами необходимо потому, что она несет большую нагрузку во время броска, когда гонщик прикладывает максимум усилия, чтобы добиться успеха.

Практикой установлено, что все другие виды крепления не предохраняют ведущую зубчатку от деформаций.

Крепление шатунов на валу каретки осуществляется при помощи клинков. Клинок представляет собой калиброванный стальной палец, на одном конце которого делают эксцентричную по отношению пальца заточку под метрическую резьбу М7 X 1.

На эту резьбу навертывают гайку, которая не дает возможности выпасть клинку из отверстия шатуна в случае, если клинок плохо расклинен с валом каретки.

На боковой поверхности пальца профрезерована лыска, выполненная под углом 6—7° к осевой линии, проходящей вдоль клинка.

Обратите внимание

Шатуны должны располагаться на валу каретки на одной линии (под 180°). Несоосность шатунов исправляют подгонкой лысок на клинках.

Лыски клинков должны всей опорной плоскостью соприкасаться с плоскостями лысок, выполненных на валу каретки, иначе будет происходить смятие рабочих поверхностей клинков, шатун через непродолжительное время начнет качаться на валу каретки и клинки придется заменить новыми.

Главные или исходные размеры шатунов определяются их длиной, т. е. расстоянием между центрами отверстий, просверленных в большой и малой головках. Отечественная промышленность выпускает шатуны трех размеров— 165, 172 и 178 мм. Шатуны, имеющие длину 178 мм, применяются чаще всего на дорожных велосипедах, шатуны 165, 172 мм — на гоночных и легкодорожных велосипедах.

Значение длины шатунов очень велико, но не всеми гонщиками оно учитывается. На первый взгляд кажется, что чем длинней шатуны, тем с меньшей затратой сил можно развить самую большую скорость на велосипеде. На самом деле это не так.

При длинных шатунах легче начать вращать педали, но при вращении ноги проделывают больший путь, чем при коротких шатунах. Поэтому длинные шатуны могут быстро утомить неопытного гонщика, и приобретенная им вначале скорость быстро падает.

Большинство гонщиков применяет шатуны одного и того же размера, считая их наиболее для себя подходящими, и не пробуют работать на шатунах других размеров.

Однако некоторые мастера спорта, не пренебрегая такого рода экспериментами, добивались очень высоких результатов. Так, например, заслуженный мастер спорта И.

Ипполитов, учитывая высокую частоту отработанного им педалирования, при его невысоком росте, с успехом применял шатуны 178 мм.

Важно

Но такими экспериментами можно заниматься только после того, как гонщик освоит достаточно большую частоту оборотов. При росте гонщика 1 м 65 см — 1 м 70 см можно с успехом применять шатуны — 165 мм.

При росте выше 1 -м 70 см полезно использовать шатуны 172 мм Что касается шатунов длиной 178 мм, то они дают наибольший эффект при росте гонщика 1 м 80 см.

Пользоваться такими длинными шатунами возможно и при меньшем росте, если гонщик очень хорошо владеет педалированием.
