Первичный осмотр после покупки

Если вы только купили дом либо квартиру, первым делом нужно проверить состояние проводки, т.к. даже малейшие неисправности могут в последующем привести к поражению электрическим током или возникновению пожара. В новом и старом доме технология ревизии будет отличаться, поэтому отдельно посмотрим оба способа. Сразу же обращаем ваше внимание на то, что перед проверкой электропроводки необходимо обязательно отключить электроэнергию в щитке. Работать под напряжением, особенно неопытным электрикам, категорически запрещается!

Новостройка

Проверить электропроводку в новостройке после монтажа чаще всего приходится после покупки, перед капитальным ремонтом – отделкой стен и расстановкой мебели. Важность этого мероприятия заключается в том, что если вы с самого начала не осмотрите кабельную линию, в будущем делать проверку проводки под натяжным потолком либо за гипсокартонными листами будет гораздо сложнее.Первым делом вы должны рассчитать суммарную мощность электроприборов, которыми будете пользоваться, на основании чего рассчитать сечение кабеля по мощности и сравнить это значение с сечением уже проложенного в стенах проводника. Если сечение недостаточное, обязательно замените электрику, однако как показывает опыт, в новостройках таких проблем не возникает.Следующий шаг – проверка состояния скрытой электропроводки. Изоляция не должна иметь повреждений, а все соединения проводов обязательно должны быть выполнены с помощью клеммников либо других соединителей (к примеру, колпачков СИЗ), но никак не посредством скруток.

Также важно определить сечение кабеля и проверить номиналы розеток. На розеточную группу должны идти медные проводники, сечением не менее 2,5 мм2, при этом номинал розеток должен составлять не менее 16А.

Если все перечисленные выше требования удовлетворены, последнее что останется сделать – проверить проводку в квартире на нагрузку. Другими словами вам необходимо самому выполнить проверку правильность сборки распределительного щитка. При подключении всей техники и включении всех светильников в комнатах автоматы не должны срабатывать.

Если выбивает автоматический выключатель, значит электропроводка не способна выдержать нагрузку от подключенных электроприборов, в результате чего придется выполнять замену автоматов, разделение электропроводки на группы и т.д.

Если же автоматы в щитке не выключились после включения нагрузки, значит домашняя проводка правильная. Не помешает дополнительно проверить надежность подключения автоматов в щитке, а также сверку номиналов с нагрузкой, которая на них приходит.

Старое жилье

Более сложно проверить состояние электропроводки в старом доме либо квартире, особенно если вы только купили жилье и понятие не имеете о том, как выполнена разводка электрики по комнатам. Итак, ревизию электросети нужно выполнить по следующей методике:

Найти все распределительные коробки по комнатам. Открыв крышку, вы сможете понять, каким кабелем выполнена скрытая разводка электрики: алюминиевым или медным, а также какое сечение проводов. Еще вы должны сразу проверить состояние изоляции – если проводка старая, даже малейший перегиб кабеля приведет к тому, что изолирующий слой начнет сыпаться либо трескаться. Такую электропроводку требуется безоговорочно менять. Не менее важно сразу же осмотреть все соединения проводов – не должно быть повреждений и скруток, особенно алюминия с медью. При необходимости нужно сразу же вместо скруток соединить провода клеммными колодками. О том, как найти распределительную коробку в стене многоквартирного дома, мы подробно рассказывали в соответствующей статье.

Проверить розетки и выключатели света. В розетках необходимо осмотреть целостность проводов, изоляции, а также определить номинал, на который они рассчитаны. Если к розеткам подведена трехжильная проводка, обязательно нужно определить, где фаза, где ноль и где заземление. Для этого понадобится мультиметр либо индикаторная отвертка, а саму технологию определения фазы и нуля мы предоставили в соответствующей статье. После того как вы определите, где заземляющий проводник, необходимо проверить заземление в розетке. Об этом мы тоже подробно рассказали. Еще очень важный момент – если розетка установлена в металлический подрозетник, лучше заменить его на более современный, пластиковый. Что касается выключателей света, их нужно самому разобрать и убедиться, что на разрыв идет фазный провод, а не нулевой. Если до этого горе-электрик подвел на разрыв ноль, придется переделать подключение, т.к. такой вариант небезопасный – даже при замене лампочки в люстре вас может ударить током.

Осмотрите вводной щиток. В нем должны быть установлены современные автоматы, а не пробки, которые использовались в далеком прошлом. Обязательно проверьте, чтобы на электропроводку в ванной комнате было установлено УЗО, которое защитит от поражения электричеством при пробое изоляции и утечке тока. Также проверьте качество всех подключений и сечение вводного кабеля. Если сечение недостаточное, замените кабель на более подходящий.

Когда все самые важные узлы будут проанализированы, останется проверить старую проводку на нагрузку, как мы описывали выше. Как показывает опыт, в старых частных домах и квартирах без замены электрики не обойтись, но какое-то время можно и подождать ( к примеру, до ремонта), просто не включать сразу много мощных электроприборов.

Следует еще рассказать о специальном приборе, с помощью которого можно проверить правильность электромонтажа — мегаомметре:Видео: методика профессиональной диагностики электрической сетиВот и вся технология проверки старой и новой домашней проводки. Как вы видите, сделать ревизию не очень сложно, однако время на это уйдет достаточно! Обращаем ваше внимание на то, что в своем доме или квартире нужно проверять состояние электропроводки примерно раз в год. Все, что от вас требуется — подтягивать винтики на зажимах проводов, а также визуально смотреть, нет ли подгоревшей изоляции.

Что еще важно знать?

Иногда недостаточно просто проверить электрику и самому заменить все несоответствующие элементы проводки. Иногда, к примеру, после затопления квартиры, нужно выполнить проверку сети на наличие короткого замыкания. Для этого лучше всего использовать специальный тестер – мультиметр. О том, как найти короткое замыкание, мы достаточно подробно рассказали в соответствующей статье.Также хотелось бы отдельно отметить, что во время ревизии электропроводки нужно обращать внимание на удобство расположения розеток и выключателей, потому что после ремонта переставлять их будет не совсем логично. Вроде бы простой момент, но многие его упускают.Вот и все, что хотелось рассказать вам о том, как проверить проводку в квартире и доме своими руками. Надеемся, что предоставленная методика была для вас понятной и полезной. Не забываем ставить оценку статьи и делиться информацией с друзьями!Будет полезно прочитать:Видео: методика профессиональной диагностики электрической сети

• Инструкция по сборке трехфазного электрощита

Как провести кабель через гофрированную трубу

Какой должна быть электропроводка в новой квартире?

Самостоятельная диагностика электронного блока управления двигателем

Электронная система управления может выйти из строя по разным причинам. Так или иначе, автовладелец в таком случае столкнется с необходимостью проведения диагностики, чтобы точно определить неисправность блока, поскольку в большинстве случаев эти устройства ремонту не подлежат. Как показывает практика, даже специалисты обычно не берутся за ремонт девайса, а просто меняют его на новый. Но в любом случае, перед тем, как попрощаться с ЭБУ, необходимо тщательно разобраться в том, по каким причинам он вышел из строя.Контроллер электронной системы управления мотором российского производстваПо мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.Но это — только одна из самых распространенных причин, по факту их значительно больше:

Выход из строя девайса может произойти в результате его механического повреждения. К примеру, это мог быть сильный удар или большие вибрации, по причине которых на съеме модуля появилась трещина. Также трещины и повреждения могут образоваться в местах пайки элементов или контактов.

Контроллер ЭСУД перегрелся, такая проблема обычно появляется в результате температурных перепадов. На практике известны случаи, когда при низких отрицательных температурах водители заводили двигатели на высоких оборотах, пытаясь обеспечить точный запуск силового агрегата. В этот момент и мог возникнуть перегрев.

Воздействие на контроллер ЭСУД коррозии. Образование коррозии на структуре модуля может быть обусловлено перепадами влажности воздуха в салоне, а также скоплением конденсата или попаданием влаги в моторный отсек транспортного средства.

Нарушение герметизации девайса. Такая проблема приведет к причине неисправности, описанной выше — в частности, попаданию воды в конструкцию модуля.

Если нет связи с ЭБУ то такая неисправность могла быть вызвана вмешательством посторонних в систему управления, что могло способствовать нарушению целостности конструкции. К примеру, если от аккумулятора авто пытались «подкурить» другой автомобиль, при этом двигатель первого был заведен, также с АКБ при работающем моторе могли быть отсоединены клеммы. Кроме того, проблема могла возникнуть в результате того, что при подключении АКБ была перепутана его полярность, то есть клеммы были соединены неправильно. В некоторых случаях неисправность может появиться после включения стартерного узла, к которому не была подключена силовая шина.

Плата электронного блока в снятом видеВ любом случае, по какой бы причине девайс не вышел из строя, проведение ремонта или его замена должны осуществляться после того, как будет выполнена полная диагностика модуля. Необходимо также помнить, что характер поломки может сообщить о возможных неисправностях, присутствующих в работе других систем. Если эти неисправности не будут устранены, это приведет к тому, что новый девайс также выйдет из строя.

Если нет связи с ЭБУ и девайс по каким-то причинам отказывается, автовладелец может заметить это по таким симптомам:

На приборной панели не горит значок Check Engine, появляющийся при определении неисправностей в работе двигателя. Либо же этот значок может мигать или появляться не сразу. Если индикатор мигает, необходимо удостовериться в том, что проблема заключается не в самой лампочке, после этого уже проверять сам блок.

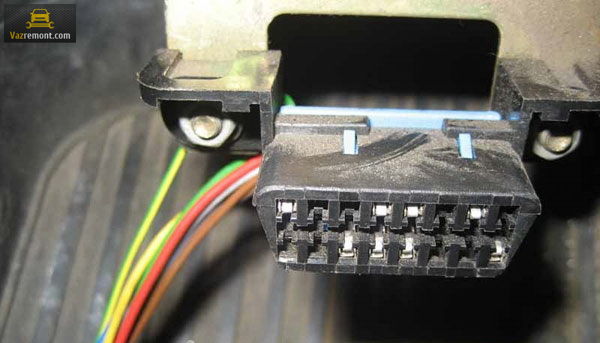

При попытке подключить ЭБУ своими руками к диагностическому разъему сканер начал выдавать неверные данные, которые вызывают у вас сомнения. То есть информация может в корне отличаться от той, которая должна быть. Если нет связи с ЭБУ, то сканер может и вовсе не распознать это устройство.

Силовой агрегат автомобиль работает со сбоями, троит, может не заводиться или заводиться через раз, также он может даже дымиться. При этом никаких причин такому поведению, в том числе перегрева, нет.

Зажигание автомобиля стало работать с пропусками.

Вентилятор охлаждения двигателя может включаться произвольно, без команды блока управления.

В автомобиле начинают выходить из строя предохранительные элементы, при этом они перегорают неоднократно, а видимых причин тому нет. Если предохранители перегорают, это обычно связано с перенапряжением в бортовой сети или на определенном участке электроцепи, но диагностика не выявляет скачков напряжения.

С различных датчиков импульсы не поступают либо поступают, но нерегулярно.

Кроме того, еще одним симптомом может служить некорректная работа педали газа. Когда водитель жмет ан педаль, она может реагировать на нажатие с замедлением или очень туго. Такой признак является наиболее верным, особенно, если раньше педаль работала в нормальном режиме.

Также на корпусе устройства могут быть видны следы повреждений. Например, это могут быть выгоревшие контакты либо следы подгорания на проводах.

Еще один признак — отсутствие сигналов управления системой зажигания или топливным насосом, регулятором холостого хода и прочими устройствами, работу которых контролирует ЭБУ (автор видео о самостоятельной диагностике — Владимир Чумаков).

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.Для выполнения проверки вам потребуются следующие устройства и элементы:

Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.

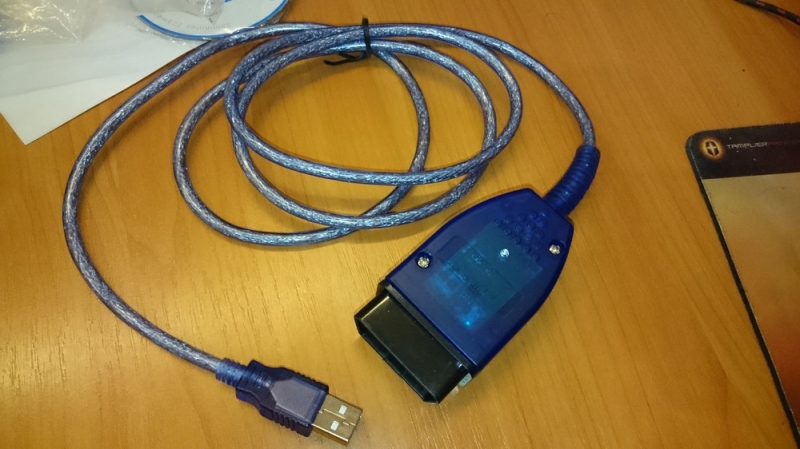

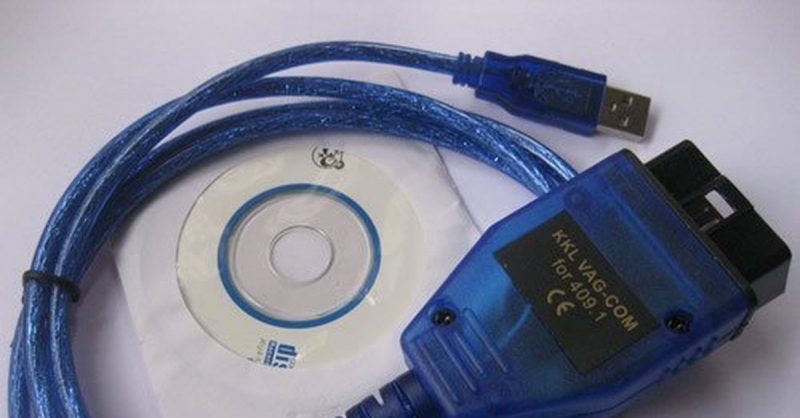

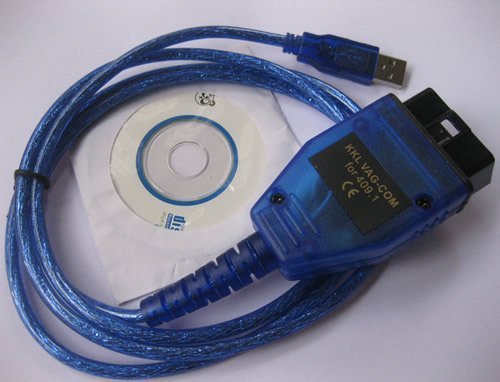

Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.

Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Фотогалерея «Готовимся к диагностике системы»

1. Ноутбук для проверки2. Адаптер для подключения3. ПО KWP_D для диагностики

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.

Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.

Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру. Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.

Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.

На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат. Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.

В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Видео «Почему контроллер ЭСУД не выходит на связь при проверке»

Из видео, размещенного ниже, вы можете узнать, по каким причинам между контроллером ЭСУД и ноутбуком может отсутствовать связь при проведении диагностики (автор ролика — канал Billye espada). Загрузка …

Диагностика электрики

    Компания МосМонтаж предлагает комплекс услуг по диагностике электропроводки, автоматов защиты, силовых трансформаторов.    Для любого человека, очевидным является тот факт, что диагностика электрики должна проводиться регулярно, согласно регламенту, установленному в правилах по технике безопасности. Это защитит его от проблем из-за поломок, а возможно и предотвратит несчастные случаи. Электрика, диагностика которой не производилась своевременно, является опасной для жизни и здоровья!    Так, диагностика кабелей — это процесс из нескольких этапов: в частности визуальный осмотр и проведение замеров сопротивления изолирующего покрытия. Самой распространенной причиной пожаров является нарушение в изоляции кабеля, а на пожарах могут быть и человеческие жертвы. Диагностика кабелей определит точное место обрыва или повреждения. В случае обнаружения повреждения или обрыва, нарушения изоляционного покрытия, а так же по истечении срока годности или по другим причинам, которые препятствуют эксплуатации кабеля в дальнейшем, этот кабель обязательно должен быть заменен. Затем проводятся непременные контрольные проверки.    Автоматические выключатели (автоматы защиты или УЗО) предназначены для защиты кабелей от перегрузок и перепадов напряжения. Естественно им также требуется большое внимание.

Поверка автомата защиты осуществляется с помощью замеров цепи «фаза-нуль», а так же регулярных испытаний.

Проводятся такие испытания только в специально оборудованной электротехнической лаборатории специалистами соответствующей квалификации.    Диагностика электрики на заземление предполагает ряд замеров, позволяющих отыскать место повреждения либо ослабленные контакты, чтобы затем устранить неисправности.    Диагностика трансформаторов и проведение испытаний электротехники в первую очередь требуется предприятию, эксплуатирующему устаревшие приборы, которые были установлены, допустим, в далекие шестидесятые, а то и раньше. Например, диагностика трансформаторов позволит своевременно выявить любые неполадки, загрязнения и повреждения и, соответственно, поможет предотвратить отказ техники. Диагностика силовых трансформаторов является вдвойне важной, ведь бесперебойная работа этой техники обеспечивает подачу тока на все прочие участки в энергосистеме. Диагностика силовых трансформаторов проводится только профессионально подготовленными специалистами с использованием специального оборудования.

    Давно не ремонтировавшаяся электрика, диагностика которой проводится впервые за долгий срок, как правило, будет работать гораздо хуже, а уж о ее надежности и говорить не стоит.

    Диагностика электрооборудования, а также проведение испытаний изоляции кабелей позволяет выявить уязвимые места в электросети любого масштаба. На любом промышленном объекте такие места обнаруживаются обязательно, поэтому не стоит тешить себя надеждой, что, мол, «пронесет», что у вас-то все в порядке! Так, например диагностика, проведенная специалистами, с использованием специального оборудования позволит обнаружить даже кабель, который проложен глубоко под землей или в стене. Причем для этого вовсе не потребуется что-то раскапывать или разрушать стены.    Диагностика электрооборудования помимо поиска возможных повреждений и неисправностей, предполагает также проведение в электротехнической лаборатории последующих контрольных испытаний уже после ремонтных работ.   Не откладывайте работы по диагностике в долгий ящик! Обезопасьте себя и своих близких! Закажите полную диагностику электрики у нас! Высококвалифицированные специалисты проведут диагностику электрики вашего дома, коттеджа, квартиры, офиса, склада, гаража и любого другого строения, и составят подробный отчет в соответствии с нормами, установленными высшими инстанциями.Ждем вас в офисе для бесплатной консультации по инженерным сетям!Карта проезда в офис, метро Октябрьская       Все инженерные сети: электрика,  водоснабжение, отопление и вентиляция!Бесплатный выезд инженера для оценки объемов!Гарантия на работы 5 лет!Компания более 20 лет на рынке, есть все Лицензии СРО и МЧС! Для Госзаказчиков, ТСЖ, Служб эксплуатации действуют партнерские бонусы и скидки!Заявки на проект и монтажные работы ждем на почту5426954@mail.ruДля заказа выезда инженера звоните+7(495) 215-07-10+7(495) 215-56-82

Диагностика электропроводки

Не меняя проводку более 20и лет как случается у многих или покупая квартиру не в новом доме, необходимо позаботиться о состоянии электропроводки. Это исключит появление неприятных инцидентов в будущем. Но что для этого нужно?В первую очередь необходимо установить правильность заземления. Всем известно, что к розетке подводятся три жилы, одна из них и есть заземление. Однако если удается найти третий провод в старой электропроводке совсем необязательно, что он идет куда следует. Вполне вероятно, что он может быть оборван внутри стены.Чтобы исключать подобные вещи нужно открыть электрощит и убедиться в правильном подключении электропроводов. Затем необходимо оценить состояние электропроводов и изоляции. Для получения полной картины потребуются профессиональные приборы, которые есть в наличии далеко не у всех. При их отсутствии стоит провести визуальный осмотр.Если в квартире проложены провода из алюминия велика вероятность проведения ремонта электрики в ближайшем или отдаленном будущем. Это объясняется свойствами этого материала, становящегося со временем хрупким. В результате повышается риск излома в процессе замены розетки.

Чаще всего в квартирах проводка прокладывается скрыто, поэтому если вы решитесь на ее замену придется учесть затраты на косметический ремонт.

Дальнейший тщательный осмотр розеток и распределительных коробок так же может выявить наличие почернений и оплавленного пластика и ненадежную фиксацию электрического разъема. Все это свидетельствует о необходимости их замены. Главными причинами этого могут быть:

• нарушение правил электробезопасности владельцами квартиры;
• долгий срок службы;
• неисправности электропроводки.

Далее стоит обратить внимание на вводной щиток. Не стоит исключать, что трехкомнатная квартира поделена на две группы, и к примеру – есть необходимость установить защиту отдельно для кухни, спальни, гостиной и санузла. Это потребует проведение масштабной модернизации электропроводки, ведь из квартиры идет лишь два фазных и два рабочих нулевых провода. Также серьезные изменения необходимо внести в электрощиток.Все это довольно сложная и специфичная работа, с которой успешно справится только профессионалы. Если у вас отсутствуют необходимые навыки не стоит рисковать, а лучше обратиться к проверенным и высококвалифицированным мастерам, обладающим богатым опытом. Наша компания предлагает услуги диагностики электропроводки, которая предполагает проведение следующих работ:

• прозвон проводов;
• проверка номинала автоматического выключателя;
• определение температуры кабелей;
• проверка крепления проводки;
• диагностика автоматов на предмет работоспособности;
• определение величины нагрузки на электросеть.

Вызывая на дом электрика нашей компании вы можете быть уверены, что все необходимые мероприятия будут проведены в сжатые сроки, так как неисправная электропроводка выступает серьезным фактором риска и может привести к возгоранию.Преимущества сотрудничества с нами:

• высокая квалификация электриков;
• использование передового оборудования;
• большой спектр предоставляемых услуг;
• индивидуальный подход ко всем заказам;
• демократичные цены.

Цены на диагностику электропроводки в квартире

Поиск неисправностей в электропроводке (диагностика)
час
1000 руб.

Диагностика в ночное время
час
1500 руб.

Прозвонка электропроводки
участок
250 руб.

Определение линии (автомата) до 5ти точек
участок
50 руб.

Когда следует выполнять диагностику электропроводки в квартире

Определять состояние электропроводки в квартире необходимо в процессе осуществления ремонтных и отделочных мероприятий. Так вы избавитесь от напрасной траты средств на ремонт жилища. Также диагностика проводки потребуется в следующих случаях:

• частое обесточивание квартиры;
• неполадки в работе розеток;
• установка дополнительных элементов освещения;
• стойкий запах жженой резины, плавленой пластмассы, а также появление шума;
• покупка новых приборов, создающих дополнительную нагрузку на сеть;
• систематическое срабатывание УЗО или автомата.

Если вы почувствовали задымление, треск или щелчки – без раздумий вызывайте электрика и по возможности обесточьте электросеть, иначе может случиться пожар. Электрик выполнит диагностику, а в случае необходимости устранит последствия обрыва кабеля или короткого замыкания. Больше всего неприятностей электропроводка может доставить жителям старых домов, где она зачастую не выдерживает нагрузку, которую обеспечивают современные электроприборы. Доверять проверку и ремонт проводки следует только квалифицированным мастерам, имеющим разрешение на выполнение электромонтажных работ.

Технология диагностики электропроводки

Профессиональные специалисты для проведения диагностики используют мультиметр, позволяющий определить точное расположение разветвительных коробок, встроенных щитков, а также электропроводов, углубленных до 2 метров. Кроме того, он позволяет измерять сопротивление, частоту напряжения и определяет утечку тока.Диагностика включает в себя следующие этапы:

Визуальный осмотр проводов и определение уровня сопротивления изоляции. Проводится для оперативного установления места обрыва проводки и повреждения изоляции.

Проверка УЗО или дифференциального автоматического выключателя. В ходе процедуры сначала производится имитация электротока в 2 раза меньше номинального. Затем его медленно наращивают до момента отключения УЗО.

Проверка электрики на заземление. Связана с выполнением серии замеров, помогающих установить наличие повреждений и ослабленных контактов.

Итоговый анализ и вынесение решения и дальнейших рекомендаций

От правильной диагностики проводки зависит состояние электрики в доме, поэтому эту работу должны выполнять только профессионалы. Именно такие специалисты работают в нашей компании. Они имеют за плечами большой опыт работы, который дает им возможность быстро определить состояние электропроводки и привести электрическую сеть в рабочее состояние. При необходимости они сами приобретут все необходимые для ремонта материалы. Вызвать мастера на дом и получить бесплатную консультацию можно позвонив по номеру +7 (499) 390-66-85

Диагностика электропроводки в квартире, доме, офисе от 300 рублей

Мы работаем на объектах любой сложности:

• загородный дом;
• квартира;
• торговые центры, офисы, кафе и рестораны;
• предприятия.

Схема работы

Наши преимущества

Наши мастера рассредоточены по всем районам Москвы и ближнему Подмосковью, это позволяет прибыть мастеру по необходимому адресу от 40 минут после оставления заявки при экстренных ситуациях.Чтобы сделать диагностику электропроводки и дальнейший ремонт, необходимо иметь как минимум специализацию электрика. Иметь при себе инструмент и приборы для измерения работоспособности проводки. Для таких работ необходим допуск по работе с напряжением. У наших мастеров имеется допуски и опыт в этой сфере.

В нашей компании можно вызвать электрика на дом, работаем по Москве и ближнему Подмосковью.

Точная стоимость диагностики и ремонта электропроводки в квартире, частном доме, офисе или в коммерческом помещении определятся на объекте. Опыт работы нашей компании более 13 лет. Сделаем замену или ремонт электрики качественно и в строго оговоренные сроки.

Когда необходима диагностика электропроводки в квартире, доме, офисе

Если провести диагностику электрической проводки в доме или квартире вовремя, можно избежать нехороших последствий. Например, предупредить пожар или случайно удара электрическим током. При установке силовой бытовой техники рекомендуется провести диагностику проводки электрики. Так как нагрузка при установке такой техники увеличится.Основные неполадки, при которых может потребоваться диагностическая работа:

• периодически происходит мерцание света;
• при включении каких-либо приборов выбивает автоматы (УЗО) в щитке или это происходит беспричинно;
• непонятный треск в проводке или чувствуется запах горелой изоляции.

При скрытом монтаже проводки, сложно определить проблему неполадки. Диагностика неисправностей электропроводок требует наличие специализированных измерительных приборов. В таком случае не стоит медлить с диагностикой и ремонт электропроводки в квартире, доме или помещении.Диагностика проводки дома или квартиры рекомендуется проводить периодически, что избежать и предупредить проблемы заранее. Каждый день электрика в доме постоянно испытывает не малые нагрузки. В дальнейшем происходит периодический перепад напряжение. Бытовые приборы могут выходить из строя. Это все происходит не редко из-за неправильного проектирования электрической проводки, монтажа розеток и допуск напряжения больше положенного. Рекомендуется при нестабильном напряжении использовать стабилизатор.

Когда нужен выезд электрика для диагностики электропроводки

Диагностировать электрическую проводку в квартире, частном доме или помещении наши специалисты могут без проблем. Все электрики имеют необходимый допуск по работе с напряжением. Выезд электрика возможен по Москве и Московской области. Услуги и стоимость диагностики электропроводки в квартире можно узнать на сайте.Основные правила наших электриков:

• исполнительность. Мастера делают работу вовремя, без каких – либо погрешностей;
• расчетливость. Для точных расчетов электрики применяют современные измерительные приборы для точных расчетов без лишнего расхода на дополнительные материалы;
• целостность. Делают смену и прокладку проводов по всему дому или квартире. Не будет видно никаких скруток, развязок, выпяченных наружу. Так как такое приводит к ремонту в доме или квартире раньше времени.

У нас работают специалисты с опытом работы не меньше 5 лет. На все виды работ предоставляется гарантия. Всё делается качественно и оговоренные сроки.

Почему не работает USB K-Line адаптер….?

Многие из нас задавались подобным вопросом, но не все нашли на него ответ. Далее попробуем разобрать основные ошибки в настройке адаптера и последующей диагностике.Для начала нам потребуются подключить адаптер к PC для установки драйверов. В части современных операционных систем драйверы установятся автоматически после подключения, если же этого не происходит — устанавливаем вручную. Скачать драйверы можно на сайте Webasto-Russia.ru на странице «Документация» в разделе «Диагностика». Примерно так должно выглядеть диалоговое окно подтверждающее успешную установку.Далее переходим к настройке COM-порта. Для этого кликаем правой кнопкой на «Мой компьютер», выбираем «Свойства», далее «Диспетчер задач» и в нем мы видим наши вновь установленные устройства.

Далее кликаем правой кнопкой на «USB Serial Port (COM)», выбираем «Свойства» и в открывшемся окне выбираем вкладку «Параметры порта»

Здесь нам не нужно ничего менять. Даже попробуем разбить миф о скорости порта, которую многие пытаются менять. Скорость порта адаптер и PC настрою сами в автоматическом режиме, вне зависимости от значений, которые указаны в свойствах.Теперь переходим к самому главному. Жмем «Дополнительно» и нашему взору откроется следующее меню:

Номер COM-порта — вот здесь бывает важным установить COM1 или COM2. Если у вас заняты эти порты, то при наличии возможности, рекомендуем перенастроить оборудование использующее их на другие последующие порты.

Время ожидания (мсек) — рекомендуем установить «1». Так же встречались инструкции в которых говорилось о настройке времени ожидания в диапазоне 1-4 мсек, но практика показывает, что «1» работает всегда.Теперь можно последовательно закрывать открытые окна и если система попросит — перезагрузить PC. Хотя я бы осуществил перезагрузку принудительно в любом случае, так сказать для «чистоты эксперимента».С настройками разобрались и теперь перейдем к процессу диагностики. Для начала не забываем в программе диагностики указать на каком порте у вас подключен адаптер.Правило № 1 — у части адаптеров нужно сначала подключить питание, а уже после подключать USB кабель к компьютеру.

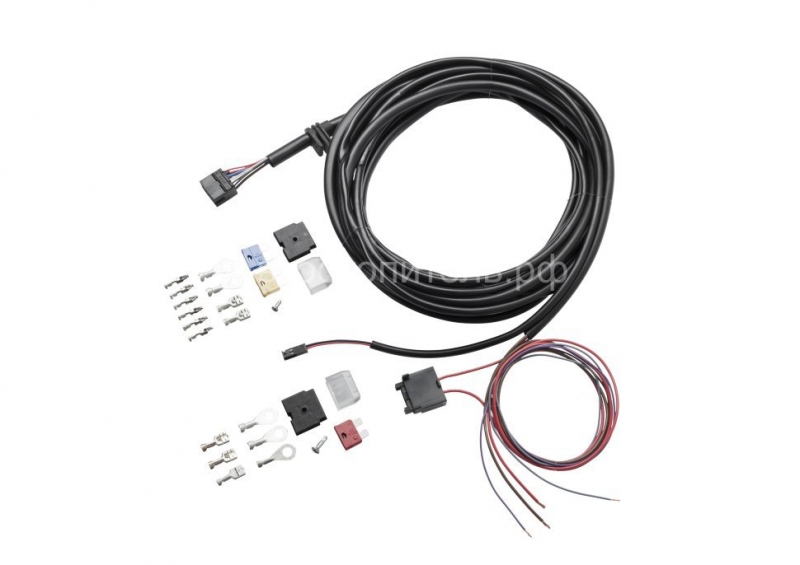

Правило № 2 — относится к жидкостным отопителям Webasto текущей и предшествующей линейки.

— Диагностика аналоговых отопителей осуществляется по пин № 2.— Диагностика цифровых отопителей может осуществляться по пин № 1, так и по пин № 2, в зависимости от модели ЭБУ(электронный блок управления или плата управления)В этом, как и в любом другом правиле могут быть исключения, поэтому если отопитель не выходит на диагностику, а вы не уверенны какой у него ЭБУ, не будет лишним попробовать подключиться к другому пину. Так же если нет уверености в ЭБУ — рекомендуется производить подключение в автоматическом режиме, но это не всегда корректно работает. Правило № 3 — применимо при последовательном диагностирование аналоговых и цифровых ЭБУ некоторыми адаптерами или случаях появления ошибок, например таких:В таком случае без боязни закрывайте и заново открывайте программу программу диагностику. Эта операция может сэкономить вам время и нервы. Спасибо за внимание. Надеюсь, что эта краткая инструкцию будет кому то полезна….

Прозвонка электрических цепей, цена в Москве на услуги по прозвонке электропроводки в квартире

Наш сайт поможет вам быстро найти частного мастера или бригаду для выполнения любых ремонтных работ. Просто разместите свою заявку, и уже через несколько минут вы получите предложения с ценой от свободных мастеров, готовых выполнить ваш заказ.Невысокая цена прозвонки электрических цепей в Москве предлагается опытными мастерами, зарегистрированными на сайте Юду. Специалисты выполняют все электромонтажные работы с высочайшим качеством, используя для этого собственный инструмент и электрооборудование. Узнайте актуальные расценки на услуги электриков в прайсах, размещенных на сайте в соответствующем разделе.

Когда необходима проверка целостности электропроводки?

Полная прозвонка электрических цепей, цена на которую складывается из нескольких факторов, входит в число обязательных работ во время ремонта жилища. Вовремя и грамотно сделанная диагностика цепи электрической системы обеспечит высокую защиту дома  от возгорания и его жильцов от поражения током.Также ее необходимо провести во время установки новой техники, при подключении которой к источнику питания увеличивается нагрузка на электрощиток.Требуется тестирование кабельных линий в квартире при:

• выбивании счетчика
• непрерывном моргании света
• появлении запаха гари греющейся изоляции
• обнаружении шума во время работы электрообрудования, зарядки, блока питания
• самопроизвольном срабатывании УЗО

Как правило, в квартирах проводка выполняется скрытым способом, поэтому найти места повреждения без специального электронного оборудования невозможно. Зарегистрированные на сайте специалисты располагают всем необходимым оборудованием. Поэтому вы можете быть уверены, что они оперативно и профессионально выполнят все работы по диагностике проводки в квартире и поиску поврежденных мест соединений скрытого внутри строительных конструкций кабеля переменного тока.

Как проводится диагностика проводки в квартире?

Обследование цепи переменного тока проводится специалистами Юду с использованием специального оборудования, с учетом предела измерений, мощности и функций каждого прибора, установленного в помещении. Способ тестирования выбирается исходя из того, с какой целью проводится диагностика.Например, для проверки текущего состояния кабеля на отсутствие обрывов или короткого замыкания между  жилами провода, обследование можно произвести тестером, представляющим собой конструкцию, в основе которой батарея и лампочка. Также для этой цели подходит мультиметр, что намного предпочтительней.С помощью мультиметра со световой индикацией мастер произведет следующие работы:

• проверка целостности электросети на отсутствие мест повреждений и разрывов в местах соединений
• диагностика цепи на наличие контактов
• оценка работоспособности подключенного к электросети оборудования

Принцип тестирования заключается в следующем: мастер подключает тестер к концам провода, если на нем нет повреждений, будет светиться лампочка. Во время диагностики мультиметром, который крепится к концам кабеля с помощью измерительных щупов, раздается звуковой сигнал.Специалисты, зарегистрированные на Юду, предлагают профессиональные услуги по проверке новой и старой проводки в квартире недорого.

Они располагают необходимыми знаниями и опытом и используют для работы самое современное электронное оборудование и инструменты.

Поэтому мастера Юду быстро, качественно и безопасно проводят тестирование электронных схем, проверку полярности напряжения, обмотки трансформатора, счетчиком с одной или несколькими фазами, подключенного по принципиальной схеме.Диагностика и обслуживание сети осуществляется в следующей последовательности:

• поиск скрытой электропроводки
• определение места фазной и линейной силы тока
• установка причины самопроизвольного выключения автоматов и УЗО
• поиск места утечки тока
• определение мест повреждений на проводах
• ремонт электрики

По окончании работы вам будет предоставлен подробный отчет, подготовленный мастером в рамках установленных нормативов.

Широкий диапазон цен на тестирование электропроводки

Не стоит ждать, когда проводка в квартире полностью выйдет из строя. Своевременная проверка ее целостности поможет избежать множества негативных последствий. К тому же прозвонка кабеля, расценки на которую находятся на доступном уровне, специалистами Юду может быть выполнена в удобное для вас время.Ориентировочную стоимость ремонта проводки, а также перечень доступных услуг, можно посмотреть на сайте.Как правило, расценки на услуги опытных мастеров варьируются в зависимости от:

• дальности выезда мастера
• количества и сложности предстоящих работ по прозвонке цепи
• срочности выполнения задания

Чтобы узнать итоговую стоимость, пригласите специалиста на объект. При выезде на место высококвалифицированные электрики, предлагающие услуги с помощью Юду:

• оперативно и качественно проведут комплексную диагностику всех помещений
• составят список работ для ликвидации неполадок электроснабжения
• качественно ликвидируют неисправности электропроводки
• согласно смете рассчитают стоимость работ без навязывания ненужных дополнительных услуг

О высоком профессионализме исполнителей Юду свидетельствуют многочисленные отзывы благодарных заказчиков.Если вам нужно протестировать новую или проверить старую электропроводку в Москве, обратитесь к специалистам, зарегистрированным на Юду. Мастер приступит к работам только тогда, когда будет утверждена и согласована с вами окончательная цена прозвонки электрических цепей.

Проверка utp кабеля витая пара с помощью программы, тестером и без приборов

В сплывшем окне на мониторе компьютера появилась надпись «Сетевой кабель не подключен», светодиод на сетевой плате не светится. Вставляете, вынимаете вилку RJ-45 в надежде на плохой контакт в соединении и осознаете, кабель не исправен. Если у Вас в компьютере не установлена отдельная сетевая карта, и вилка сетевого кабеля вставляется непосредственно в материнскую плату, то светодиод не будет светить, если отключено соединение программно.

В настоящее время зачастую сетевой кабель витая пара сначала подключают к роутеру, который иногда «зависает». Поэтому в первую очередь необходимо перезагрузить роутер. Для этого достаточно отключить его от питающей сети на минуту и затем опять включить. Вполне возможно доступ к Интернету после этого восстановится.

Отключение может произойти и без Вашего непосредственного участия, например из-за нестабильного сетевого напряжения, запущенными не лицензированными программами или вируса. Для проверки в Win XP нужно зайти: Пуск / Настройки / Панель управления / Сетевые подключения и убедиться, что соединение подключено. Реже, но тоже бывает, не правильно работает драйвер сетевой карты. Проверить можно: Пуск / Настройки / Панель управления / Система / Оборудование / Диспетчер устройств / Сетевые платы. Не должно быть никаких предупреждающих знаков.

Сетевые карты очень редко отказывают, такое иногда случается после сильной грозы. Проверить работоспособность сетевой карты можно, подключив к заведомо исправной линии или установкой в другой компьютер, не забыв инсталлировать для нее драйвер. Иногда удается заставить сетевую карту работать перестановкой в соседний слот материнской платы.

Звонок в техническую службу провайдера поможет проверить работоспособность линии с их стороны. Если в компьютере и у провайдера все в порядке, следовательно, вышел из строя кабель витых пар и требуется его ремонт. Можно конечно вызвать специалистов и ждать, но при желании, возможно, провести диагностику и отремонтировать кабель витых пар своими руками.Наиболее вероятны следующие неисправности кабеля витых пар: — полный обрыв одного или нескольких проводов − встречается часто;— короткое замыкание между проводниками одной витой пары или между проводами соседних пар − встречается реже.

Программа для проверки доступа к сети Интернет
Network Traffic Monitor

В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар». В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар. Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.

Другое дело, если связь с Интернетом есть, но она не стабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.

Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные. Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко. Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске. Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.

Для проверки кабеля витых пар со знанием дела желательно представлять, электрическую схему подключения кабелем витых пар сетевой карты компьютера с другими устройствами, хабом, свичем или другим компьютером. На рисунке представлена схема участка сети подключения компьютера к активному оборудованию, хабу или свичу.

Для проверки кабеля витых пар представляет интерес как раз часть схемы сетевой карты или хаба, к которой подключен разъем кабеля витых пар RJ-45. Как видите, каждая пара подключена к трансформатору по симметричной схеме (от середины обмотки трансформатора сделан отвод, который соединен с общим проводом, иногда через резистор или конденсатор). Благодаря такому подключению, все наводимые помехи в кабеле приходят на вход в противофазе, и взаимно уничтожаются, а полезный сигнал приходит в фазе и величина его не изменяется. Трансформаторная схема имеет еще одно достоинство, защищает активное оборудование от коротких замыканий и перепутывания проводов в кабеле витых пар при подключении.

Размах и форма информационного сигнала
в кабеле витая пара

У некоторых возникает вопрос, какую форму и размах имеет сигнал в витых парах? На представленной фотографии осциллограмма информационного сигнала. На витых парах сигналы как Rx, так и Tx имеют приблизительно одинаковую форму и размах около двух вольт. По одной паре сигнал передается, а по второй принимается, поэтому и для связи и нужны две пары. Если один из разъемов RJ-45 кабеля витых пар вынут из оборудования, то передача сигнала автоматически прекращается.

Теоретически сигнал в витой паре должен иметь прямоугольную форму, но так как имеется емкость и сопротивление проводников, то форма сигнала закругленная. По этой причине и ограничена удаленность между точками связи, обычно не более 100 метров.

Величина сигнала 2 В не опасна для человека, не опасно для сетевого оборудования и короткое замыкание между парами, так что можно заниматься поиском неисправности кабеля витых пар без его отключения от сети. Сетевая карта, свич или хаб из строя не выйдут.

Как найти обрыв в utp кабеле витая пара

Найти обрыв в кабеле витых пар можно несколькими способами: внешним осмотром, прозвонкой мультиметром или стрелочным тестером и народными способами.

Проверка кабеля витая пара внешним осмотром

Начинать проверку utp кабеля следует с внешнего осмотра кабеля по всей его длине, особое внимание нужно обратить на качество обжима в вилках RJ-45. При небрежном обжатии проводники могут быт не вставлены в вилку до упора, и контакт будет плохим. Или проводники перехлестнуты между собой в месте фиксации (бывает с зеленой парой, так как ее проводники обжимаются на расстоянии двух контактов) и витые пары в этом месте могут замкнуться.

Если визуальный осмотр не позволил обнаружить неисправность, тогда необходимо выполнить тестирование кабеля витых пар.

Если бы в Вашем распоряжении имелся современный кабельный тестер с ЖК-дисплеем например, MicroScanner Pro, позволяющий определить не только вид дефекта в кабеле витых пар, но и место его нахождения, или хотя бы самодельный светодиодный тестер, то вопросов бы не возникло. Однако в быту приходится обходиться подручными средствами.

Проверка кабеля витая пара тестером или мультиметром

У многих есть в распоряжении универсальный измерительный прибор, стрелочный тестер или цифровой мультиметр, позволяющий измерять сопротивление электрических цепей, переменный и постоянный ток и напряжение. Стрелочным тестером или мультиметром, включенным в режим измерения сопротивления, можно с успехом проверить целостность витых пар кабеля. Как подготовить приборы для измерения сопротивления Вы можете узнать из статьи «Измерение сопротивления».

Самый простой способ проверки, является прозвонка оранжевой и зеленой витой пары стрелочным тестером. Для этого нужно вынуть вилку RJ-45 из сетевой карты компьютера. Дале, щупами тестера, включенного в режим измерения сопротивления, прикоснуться сначала к оранжевому и бело-оранжевому проводнику витой пары.

Тестер должен показать сопротивление 1-2 Ома, затем к зеленому и бело-зеленому. Сопротивление тоже должно быть 1-2 Ома. Полярность подключения тестера значения не имеет. Далее замеряется сопротивление между оранжевым и зеленым проводниками пары. Оно должно быть более 100 Ом, обычно равно бесконечности. Если результаты измерений соответствуют приведенным выше значениям, значит, витые пары в кабеле исправны.Вот еще один способ более сложный, но надежный и незаменим, если проверяемый сетевой кабель витых пар не подключен к оборудованию. Нужно свести концы кабеля с вилками RJ-45 в одно место и прозвонить проводники. Нужно установить на приборе переключатель в положение измерения сопротивления и по схеме проверить целостность проводников и отсутствие короткого замыкания между ними.На фотографии изображен кабель витых пар обжатый в коннекторе RJ-45 по варианту В цветовой маркировки.Концом одного щупа прибора прикасаются к контакту одной вилки RJ-45, а другим щупом прикасаются к одноименному контакту второй вилки. Сопротивление должно быть равно нулю. По очереди прозваниваются провода каждого цвета и каждый провод проверяется на отсутствие короткого замыкания с любым другим.

Проверку на отсутствие короткого замыкания проводят на одной вилке. Для этого один конец щупа подсоединяется к контакту, допустим номер 1, а второй по очереди ко всем остальным. Далее щуп подсоединяется к контакту 2 и по очереди к 3, 4, 5, 6.

Так как в передаче сигнала задействованы только две пары ( и , контакты вилки 1, 2, 3, 6), то на них надо при проверке обратить особое внимание.Но не всегда есть возможность свести разъемы utp кабеля в одну точку. В таком случае без дополнительного приспособления обойтись трудно. Конечно, можно удлинить конец щупа тестера на всю длину кабеля и вдвоем выполнить проверку, или обрезать одну из вилок RJ-45, зачистить провода и скрутить их между собой попарно.

Но целесообразнее сделать простейшее приспособление из розетки для RJ-45, закоротив в ней пары отрезками проводников диаметром 0,5 мм или резисторами, как показано на фотографии.

Резисторами лучше, так как это позволить проверить не только целостность проводников витой пары, а и наличие короткого замывания между ними. Если измеренная величина сопротивления равна нулю, а не установленному в розетке, значит, проводники закорочены между собой. Номиналы резисторов для перемычек витых пар лучше взять разные, например 50, 100, 150 и 200 Ом. Тогда результаты измерений будут более информативными.Вилка RJ-45 одного конца кабеля витых пар вставляется в розетку с перемычками, прикасаясь щупами тестера к контактам второй вилки, выполняют по очереди проверку каждой витой пары и отсутствие короткого замыкания между соседними парами по выше описанной технологии.Благодаря разным номиналам сопротивлений легко проверяется правильность обжатия витых пар, при проверке вновь изготовленного кабеля.

Если какие-либо пары перепутаны местами, то по величине сопротивления — это сразу будет видно.

Например, если при проверке оранжевой пары мультиметр покажет сопротивление 100 Ом вместо положенных 50, значит, вместо оранжевой пары в контакты 1 и 2 RJ-45 обжата другая пара, или кабель обжат по другому варианту.Проверять кабель витых пар, касаясь вилки RJ-45 очень неудобно. Если в наличии имеется свободная розетка RJ-45, то можно улучшить условия измерений. Вставить второй конец кабеля в розетку и измерения проводить, касаясь щупами контактов внутри розетки.По результатам проверки принимается решение о дальнейших действиях. Если оранжевая или зелёная пары в обрыве или замкнуты, то можно заменить их одной из не используемых, коричневой или синей, если они исправны.

Для этого придется обрезать сначала одну вилку и опять прозвонить все пары, затем вторую с повторной проверкой пар, так как обрыв или короткое замыкание может быть в самих вилках. Замыкания бывают в месте зажима кабеля фиксатором в вилке при неправильной подготовке проводов.

Обрыв, если проводники при подрезании внешней оболочки кабеля надсечены. В этом месте они часто и ломаются. Если после обрезания вилок все пары оказались с дефектами, надо более внимательно осмотреть кабель по всей длине, в случае если поврежденное место обнаружить не представится возможным, придется менять кабель витых пар новым.Если под рукой нет тестера или мультиметра, то можно проверить исправность кабеля витых пар без них по ниже предлагаемой методике. Нужно отрезать от концов кабеля куски по 10-15 см. вместе с разъемами. Освободить концы кабеля от оболочки на 5 см. и снять изоляцию с каждого из проводов на длину 2 см.

В небольшую емкость из диэлектрического материала (стекло, пластик, полиэтиленовый пакет) налить немного воды с растворенной в ней поваренной солью из расчета четверть объема соли от объема воды. Чем соли больше, тем лучше.

Соль добавляется в воду, чтобы уменьшить ее электрическое сопротивление. Погрузить все проводники одного конца кабеля в емкость с раствором. Можно погружать каждую витую пару и по очереди. Расстояние между проводниками витых пар должно быть минимальным, но соприкасаться они не должны.Витые пары противоположного конца кабеля последовательно подсоединить к полюсам любой батарейки или источника питания величиной более 3 В. При очень большей концентрации соли в подогретой воде достаточно будет и 1,5 В. Такое напряжение выдает любая пальчиковая батарейка, например от пульта дистанционного управления телевизором. С успехом подойдет аккумулятор от сотового телефона, у него напряжение около 3,7 В. Батарейка от материнской платы тоже сгодится, у нее напряжение 3,2 В. При наличии резистора номиналом 50-100 Ом, лучше подключать батарейку через него, для защиты на случай короткого замыкания витых пар. Полярность подключения значения не имеет.В качестве источника питания можно использовать телефонную сеть. Напряжение в телефонной сети около 40 вольт и ток постоянный, ограниченный на телефонной станции 40 мА. Такое подключение безопасно для человека и телефонной линии. Этим вариантом удобно воспользоваться, если нужно подать напряжение на витую пару в подъезде, где рядом находится телефонная коробка.

Для проверки подойдет любое зарядное устройство от сотового телефона, USB порт компьютера, на крайних клеммах там 5 В. К USB без токоограничивающего резистора подключаться не допустимо, можно вывести из строя компьютер. Для проверки витых пар достаточно тока 2 мА.

После подачи напряжения, на противоположных концах витой пары, которые в воде, будет наблюдаться следующая картина.Как видно, на проводнике, который подсоединен к минусу (катоду), выделяются мелкие белые пузырьки водорода, а подключенному к плюсу (аноду) – желто-зеленые — хлора. Очевидно, что пара в порядке и нет короткого замыкания с другими проводниками. В случае замыкания, в зависимости от того, с каким проводом, шли белые или желтые пузырьки еще и с другого провода.Если найдено повреждение, то проверку витых пар на этом можно закончить и заменить неисправную витую пару синей или коричневой. Например, при проверке витых пар выявлен обрыв в оранжевой паре. Тогда соединяете оранжевую пару, идущую от разъемов, с синей парой кабеля. Технология соединения описана на странице «Удлинение кабеля витых пар»..

Безусловно, лучше обжать кабель новыми коннекторами, а не сращивать. Или обжать старыми способом, описанном на страничке «Как обжать вилку RJ-11, RJ-45 на кабель витых пар» .

Если оранжевая и зеленая пары в порядке, и Вы не хотите возиться с обжимом коннекторов, нужно проверить отрезанные куски кабеля с коннекторами. Для этого скручиваются вместе зачищенные от изоляции все цветные провода витых пар и отдельно бело – цветные.Коннектор погружается в соляной раствор на такую глубину, чтобы контакты оказались полностью в воде. Скрученные провода подсоединяются к батарейке.На четырех из восьми контактов через один, должны образоваться белые пузырьки. Меняете полярность подключения батарейки, пузырьки должны образоваться на контактах, на которых не появлялись до этого и тоже строго через один.

Отклонение от этого сразу свидетельствует о неисправности. Например, если белых пузырьков нет на одном из контактов, значит провод в обрыве, если нет ни на одном контакте, значит короткое замыкание между проводниками.

Для уточнения, можно выполнить индивидуальное тестирование пар, раскрутив ранее сделанные скрутки.В зависимости от полученных результатов придется заниматься обжимом или сращивать провода.

Проверка кабеля витая пара с помощью картошки

Кабель подготавливается, как описано выше, только емкость с соляным раствором заменяется половинкой картошки. Втыкается последовательно каждая пара в картошку на глубину 1-1,5 см. Расстояние между проводниками должно быть минимальным.Как видите на фото вокруг провода, который подсоединен к плюсовому выводу батарейки позеленело, а вокруг минусового появилась белая пена. Когда провода будут вынуты из картошки, вы заметите потемнение провода, на который подавался минус. Если изменений на срезе картошки не произошло, значит, проводники витой пары в обрыве или закорочены между собой.Ради интереса ткнул провода в срез яблока. Не так явно, но что провода в порядке очевидно.

Описанным способом проверки витой пары можно проверять провода любого типа, сечения и длины.
