Как настроить фары на машине

Регулировка фар своими руками

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.

Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).Схема регулировки света фар автомобиляРегулировки света фар осуществляется в следующем порядке:

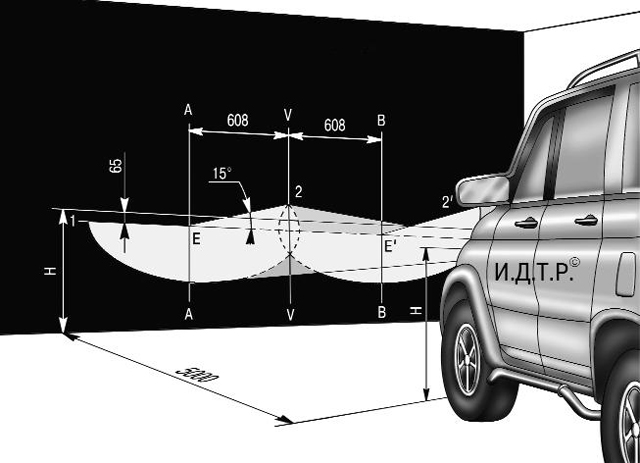

Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).

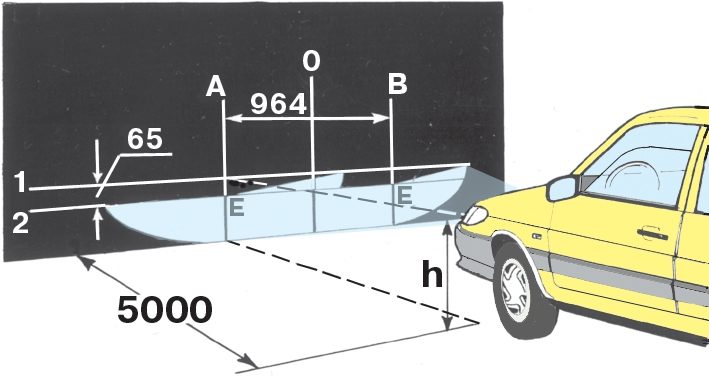

На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.

На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».

Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.

Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».

Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Видео-инструкция по регулировке фар своими руками

На границе света и тьмы: как правильно отрегулировать фары самому

Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света. Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний. (Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет.

Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей.

Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.Причины нарушения регулировки света фарНа самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же. Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся. Вот тут как раз и может возникнуть необходимость регулировки фары.Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте. В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света. Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.

Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики.

Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями. Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.

И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.

Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке.

Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека.

У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары.

На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

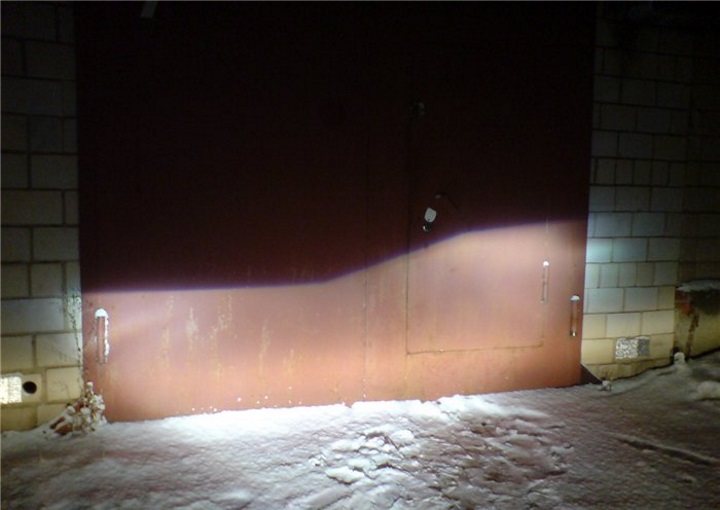

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо.

Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

Как отрегулировать фары. Способы регулировки света фар

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.Универсальная инструкция по регулировке фарЭто можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

• сделать разметку на стене;
• осуществить разметку ламп;
• настроить ближний свет;
• настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

• При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
• При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
• В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
• В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
• При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
• После выполнения работ, связанных с изменением жесткости подвески.
• При замене дисков или резины на аналогичные изделия с другими диаметрами.
• При подготовке к прохождению регламентного ТО.
• Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

Разницу в объемах шин.

Состояние пружин, находящихся в подвеске.

Полное распределение всевозможных нагрузок.

Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

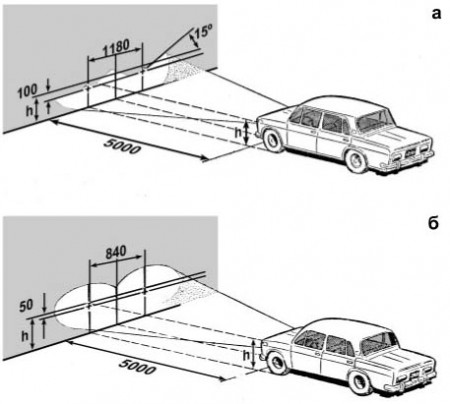

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.Регулировочные винты для настройки пучка света фарыОсуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.Как отрегулировать фары без приборовНа стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

• на 12 см ниже;
• на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.Схема регулировки противотуманных фарНа стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые. Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo. Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах.

В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств. Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

Регулировка фар прибором

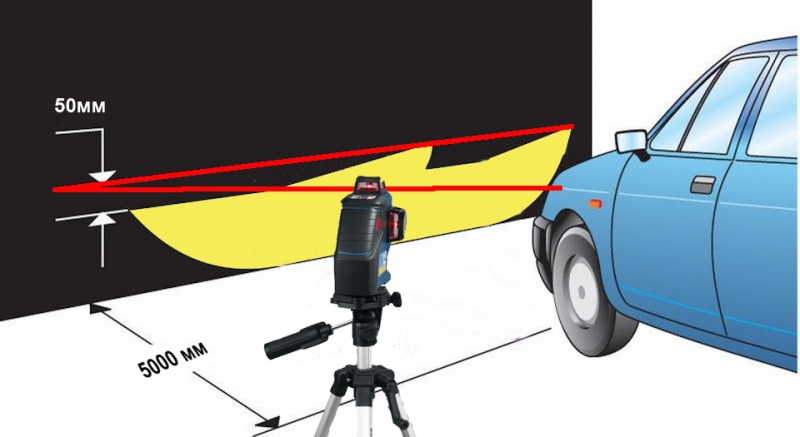

Регулировка фар по приборуНа СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.Алгоритм проверки будет следующим:

Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.

Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.

Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.

Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Регулировка фар ближнего света своими руками: 2 способа + схема

Система освещения современного автомобиля объединяет множество осветительных приборов. Кроме внешнего система также обеспечивает освещение салона, капота и даже багажного отделения (в некоторых автомобилях). Внешние осветительные приборы включают: фары ближнего и дальнего света, расположенные спереди, противотуманные фары, фары-поворотники, габаритные огни, стоп-сигналы и осветители номерного знака.

Передние фары

Фары, расположенные спереди, обеспечивают хорошую видимость дороги в условиях отсутствия естественного или искусственного освещения последней либо его недостаточность. Эти фары также предназначены для того, чтобы водители, приближающиеся по встречной полосе, были в курсе наличия встречного движения. На большинстве современных автомобилей передние фары имеют единую конструкцию, в состав которой входит фара дальнего и ближнего света.

Ближний свет фар является ассиметричным и обеспечивает лучшее освещение по бокам дороги.

Дальний свет фар, напротив, обеспечивает лучшее освещении впереди, по ходу движения, но его не рекомендуется использовать при наличии встречного потока, так как такой свет очень яркий и может ослепить других водителей. Более того, использование дальнего света после подачи другими водителями специальных сигналов о просьбе переключить на ближний, считается грубым нарушением ПДД и может привести к ДТП и административной ответственности.

Фары-поворотники

Фары-поворотники нередко встраиваются в конструкцию вместе с фарами ближнего и дальнего света. Они управляются рычагом, находящимся на левой стороне от руля. Этот рычаг, при его перемещении, включает один из поворотников, затем, при повороте рулевого колеса, фиксирует положение характерным щелчком и, после завершения маневра, автоматически возвращается в исходное положение. Фары-поворотники устанавливаются как спереди, так и сзади автомобиля. А у некоторых транспортных средств эти фары имеются и по бокам (как правило, у большегрузных и маршрутных транспортных средств). Некоторые дублирующие фары-поворотники устанавливаются в тыловую часть зеркал заднего вида.

Габаритные и дневные ходовые огни

Габаритные огни представляют информацию о размерах автомобиля другим водителям. Они расположены и в передних и в задних блок-фарах. Огни автоматически включаются при торможении автомобиля, а также когда двигатель автомобиля работает на остановке или стоянке.Дневные ходовые огни значительно улучшают видимость автомобиля другими участниками движения. Отличаются от габаритных более интенсивным светом.

Противотуманные фары

Противотуманные фары не являются обязательными и могут быть установлены, по желанию автовладельца, уже после приобретения автомобиля. Свет этих фар достаточно специфичный и расфокусированный. При движении в тумане, он как будто «прорезает» дымку насквозь, освещая различные препятствия впереди, в виде других транспортных средств, упавших деревьев, камней и т.д. Противотуманные фары, как правило, устанавливаются спереди, снизу от основных осветительных приборов.

Остальные световые приборы

Особыми внешними световыми приборами являются проблесковые маячки. Эти приборы устанавливаются на автомобили специальных служб (МВД, ФСБ, МЧС, скорая медицинская помощь и т. д.) и предназначены для привлечения внимания других участников дорожного движения, чтобы те были готовы в нужный момент уступить дорогу такому транспортному средству. Эти приборы представляют собой два маячка, вращающихся вокруг своей оси.Маячки, как правило, бывают синего и красного цвета. Кроме вышеупомянутых транспортных средств, проблесковые маячки также устанавливают на транспортные средства, перевозящие опасные грузы и водители специальных инженерных машин. Но такие маячки не дают им преимущества в движении, а лишь информируют водителей о необходимости соблюдения осторожности.Отдельной категорией внешних световых приборов являются световозвращающие элементы (знак аварийной остановки, обозначения габаритов груза и т. д.). Но их регулировка не вызывает особого труда, т. к. они всегда устанавливаются вручную и временно.

Важность правильной настройки фар

Свет фар и безопасность

Регулировка фар играет важную роль для безопасности движения. Если настроить фары неправильно, то, во-первых, освещение ситуации на дороге в тёмное время суток может быть недостаточным для того, чтобы водитель замечал препятствия и опасности. Во-вторых, неправильно настроенные фары могут ослеплять водителей, движущихся во встречном направлении.

Требования законодательства к внешним световым приборам

Неправильная настройка фар однозначно может привести к излишнему вниманию сотрудников ГИБДД, которые могу зафиксировать это обстоятельство, как нарушение ПДД. Существует несколько официальных требований, предъявляемых к внешним световым приборам. Они представлены ниже:

Количество, тип, цвет, расположение, режим и другие характеристики работы внешних световых приборов должны полностью соответствовать конструкции автомобиля.

Внешние световые приборы и световозвращатели не должны быть загрязнены.

Рассеиватели, установленные на световые приборы, должны соответствовать типу светового прибора.

Световые приборы, установленные спереди, не должны иметь огни любого другого цвета, кроме как белого, жёлтого или оранжевого. А световозвращающие элементы должны отражать только белый свет.

Световые приборы, установленные сзади, не должны иметь огни любого другого цвета, кроме как белого, желтого или оранжевого. А световозвращающие приборы должны отражать только красный цвет.

Несоблюдение этих условий часто приводит к несению водителем административной ответственности.

Самостоятельная проверка освещения

Внешний осмотр

Внешний осмотр необходим для выявления загрязнения, неверной регулировки или неисправности внешних световых приборов. Первоначально необходимо осмотреть автомобиль на предмет таких дефектов, а затем — приступить к проверке с помощью оптического прибора.

Необходимое оборудование и оснащение

Для проверки света используется специальный оптический прибор. Он оснащён камерой, линзой, уровнем, смотровым стеклом и экраном, что позволяет регулировать углы и мощность света внешних световых приборов, а также частоту мигания фар-поворотников. Опытные водители рекомендуют приобретать импортные итальянские (TECNOLUX) либо отечественные (ОПК) приборы в специализированных магазинах.

Подготовка автомобиля

Для проведения осмотра необходимо установить автомобиль на ровную площадку. При этом давление шин должно быть в норме, а подвеска — исправной. Если подвеска регулируемая, то необходимо завести двигатель и установить её в транспортное положение всех осей, а затем — заглушить двигатель.

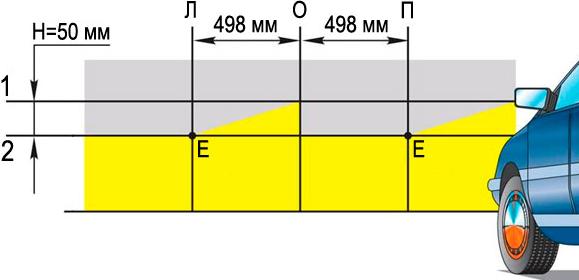

Схема нанесения разметки

В качестве примера приведём схему для автомобиля модели «Таврия».Порядок нанесения схемы:

Нанесение на экран вертикальной линии «О», которая лежит в плоскости симметрии автомобиля. По краям проводятся две симметричные линии, совпадающие с центрами фар.

Нанесение горизонтальной линии «1» на высоте, соответствующей расстоянию до центров фар от земли. Линия «2» наносится на 50 миллиметров ниже.

Процесс проверки фар

После включения фар ближнего света граница пятна света должна доставать до штриховой линии на контрольном экране. Для таких фар точка излома границы пятна света должна совпадать с такой же точкой излома на экране. Если такое условие не соблюдено, то вам следует провести регулировку фары.

В случае с фарами дальнего света действия аналогичные, но если условие не соблюдено, то скорее всего вы выявили дефект лампы.

На рисунке представлено нахождение светового пятна на контрольном экране. (а — асимметричный свет, б — симметричный свет).

Регулировка света фар

Необходимость регулировки

Необходимость регулировки возникает, когда свет фар, в результате проверки, не соответствует нормам. Регулировка может быть осуществлена также, только при условии, что световые приборы исправны и не подлежат замене. Регулировка необходима, как было сказано выше, для безопасного движения и избежания ДТП.

Регулировка на СТО

Регулировка фар на СТО контролируется согласно «Единообразным предписаниям, касающимся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации». Стоимость регулировки начинается от шестисот рублей и может достигать нескольких тысяч рублей, в зависимости от модели автомобиля. Регулировка на СТО отличается высокой точностью благодаря использованию более дорогих, совершенных приборов. Поэтому рекомендуется пользоваться этой услугой.Есть случаи, когда регулировка фар на СТО является необходимой. Например, при установке противотуманных фар или колёсных дисков и покрышек. При замене подвески также рекомендуется проходить регулировку на СТО.Если вы все же не хотите обращаться в СТО, то можете провести регулировку самостоятельно. Регулировка фар своими руками может быть проведена как с помощью, так и без помощи прибора. Поскольку приборы достаточно дорогостоящие и занимают много места, да и точность, с которой настраиваются фары, не всегда сильно отличается от ручной регулировки, то мы будем рассматривать способ регулировки вручную.

Места нахождения регулировочных винтов

Каждая из блок-фар оборудуется двумя подпружиненными регулировочными винтами. Один из них наружный, а другой — внутренний. Получить доступ к этим винтам можно с задней стороны фонарной сборки после извлечения специальных резиновых заглушек. В некоторых моделях также установлены измерители уровня ламп головных фар, которые могут облегчить процедуру регулировки.Если добиться результата путём вращения регулировочных винтов не удастся, значит имеется некоторая деформация кузовных панелей передка автомобиля. Подробное расположение регулировочных винтов можно поискать в руководстве по эксплуатации автомобиля.Чтобы отрегулировать фары, необходимо автомобиль установить на расстоянии около 7 метров от стены или стенда и провести всю необходимую подготовку, описанную выше. После этого вы включаете фары, которые вам необходимо отрегулировать, и закрываете одну из фар плотной тканью, чтобы свет исходил только из регулируемой фары.

С помощью винтов фары надо отрегулировать таким образом, чтобы боковые вертикальные линии находились посередине световых пятен (см. схему выше), а горизонтальная линия «2» находилась сверху и касалась границ этих пятен. Если ближний и дальний свет фар совмещены, до дальний свет фар в этом случае настроится автоматически.

Если же нет, то проведите отдельную регулировку дальнего света. Для этого автомобиль отгоните чуть подальше, чтобы расстояние было примерно равно 10 метрам от стены и закрывайте одну из фар тканью. С помощью регулировочных винтов направьте свет фар в перекрестия, образовавшиеся при пересечении линии «1» с вертикальными боковыми линиями в точках «Е» и «Е». Повторите операцию со второй фарой.Противотуманные фары устанавливаются параллельно продольной оси транспортного средства. Схему для их регулировки нужно несколько изменить. Сначала автомобиль пригоняют вплотную к стене, затем на стене отмечаются точки напротив центров фар и точку между ними, напротив центра автомобиля.

Далее автомобиль устанавливается на расстоянии 5 метров от стены или стенда, и через каждую из точек проводится вертикальная линия, как на предыдущей схеме.

Горизонтальная линия «1» снова должна соединить эти три точки. Горизонтальная линия «2» теперь рисуется ниже первой линии на 10 сантиметров. Световые пятна противотуманных фар должны точно попадать в боковые перекрестия, которые получились при пересечении горизонтальной линии «2с вертикальными линиями боковых точек.Существует ещё более простой способ регулировки. Для этого дождитесь тёмного времени суток и поставьте автомобиль на ровную дорогу. На расстоянии около 20 метров положите большую палку. Включите ближний свет и закройте одну из фар. Затем при помощи регулировочных винтов подведите верхнюю границу светотени к этой палке.Регулировка габаритных огней и дневных ходовых огней не имеет необходимости, поскольку они зафиксированы.

Заключение

Отрегулировать фары самостоятельно не так уж и сложно, но есть ситуации, описанные выше, при которых всё же рекомендуется обратиться в СТО. Проверять фары необходимо постоянно для предотвращения ДТП и несения административной ответственности. В случае малейших отклонений от нормы стоит провести регулировку фар. Успехов и лёгких дорог!Пожалуйста, оцените этот материал!(2

Как отрегулировать фары самостоятельно? Подробная инструкция по настройке фар своими руками

Фары головного освещения являются важным элементов автомобиля, без которого его эксплуатация запрещена. Сохранять фары в надлежащем состоянии – задача каждого водителя, поскольку они напрямую влияют на безопасность движения. Неверно отрегулированные фары способны привести к возникновению дорожно-транспортных происшествий, вследствие ослепления водителей, движущихся по полосе встречного движения. Чтобы таких проблем не произошло, фары необходимо регулировать, и сделать это может каждый водитель. Предлагаем ознакомиться с простой инструкцией, из которой вы узнаете, как отрегулировать фары самостоятельно.

Когда требуется регулировка фар?

Верная настройка фар головного освещения является весьма субъективным параметром, и однозначно нельзя сказать, что через 5-10 или более тысяч километров пробега требуется проводить регулировку. Одним из показателей, что пора задуматься о настройке фар, являются соответствующие сигналы со стороны водителей встречного движения. Если водители начали вам регулярно сигнализировать без наличия на то явных причин, следует обратить внимание на работу фар головного освещения и их настройку. Очевидно, что требуется провести регулировку, когда световое пятно освещает не дорогу перед вами, а бордюры и пространство за ним.Есть несколько советов, когда рекомендуется проводить регулировку фар:

• Перед началом каждого сезона, то есть в начале лета и в начале зимы;
• В случае замены элементов головного освещения или фары целиком;
• После ремонта деталей, относящихся к передней подвеске автомобиля;
• После установки на автомобиль противотуманных фар.

Если автомобиль эксплуатируется в сельской местности или ему приходится регулярно преодолевать препятствия в виде некачественных «дробящих» дорог, рекомендуется выполнять регулировку фар чаще, чем раз в сезон. Из-за постоянных скачков автомобиля, в нем со временем сбивается регулировка фар головного освещения.

Как отрегулировать фары самостоятельно – подробная инструкция

Регулировка фар – несложный процесс, но он требует от водителя определенных знаний и наличия верно подобранной площадки для настройки фар головного освещения. Перед тем как приступать к регулировке фар, найдите ровную горизонтальную дорогу длинною более 15 метров.  К дороге должна прилегать ровная вертикальная плоскость выше 2,5 метров. Чаще всего в качестве подобной плоскости выступает стена гаража.После того как необходимый участок для регулировки фар найден, можно приступить к делу. Для настройки фар:

Сядьте за руль автомобиля, настройка фар головного освещения на котором проводится, и приблизьтесь на нем максимально плотно к вертикальной плоскости. Обратите внимание, что автомобиль должен быть перпендикулярен поверхности – это важное условие для проведения верной регулировки фар.

После этого проведите на стене с помощью мела или цветного скотча вертикальную линию в том месте, где находится центральная ось автомобиля.

Далее снова сядьте за руль, выпрямите его и задним ходом ровно отгоните автомобиль на расстояние в 5-7 метров от фар головного освещения до стены.

Теперь следует измерить следующие расстояния:

• От дороги до лампы головного освещения по вертикали (в случае, если ближний и дальний свет являются отдельными фарами – измерение необходимо делать для каждой из них);
• От лампы до центра автомобиля по горизонтали (в случае, если ближний и дальний свет представлены отдельно, необходимо делать измерения для каждой из фар).

Все измеренные показатели необходимо записать.

Теперь необходимо нанести на стену некий аналог регулировочного экрана. Для этого нарисуйте горизонтальную линию на 5 сантиметров ниже, чем снятый показатель по вертикали. После этого от вертикальной линии на стене (которая обозначает центр оси автомобиля) отступите вправо  по проведенной горизонтальной линии замеренное расстояние от центра автомобиля до фары, и проведите вертикаль. Также необходимо поступить с другой фарой, отложив соответствующее расстояние налево.

Внимание: Если регулировка выполняется для автомобиля с разделенной оптикой, потребуется проводить дополнительную горизонталь и дополнительные две вертикали, аналогично тому, как описано выше.

После нанесения на стену всех разметок, можно приступить к регулировке. Включите ближний свет фар и отрегулируйте его таким образом, чтобы горизонтальная линия света проходила по соответствующей горизонтальной линии на стене. После регулировки по вертикали, следует настроить фары по горизонтали. Лучше подобные настройки проводить в вечернее время, чтобы световой пучок был максимально виден. Настройте фары в горизонтальной плоскости таким образом, чтобы на перекрестье горизонтальной и вертикальных линий свет фары уходил под углом вверх. Если проводится настройка разделенной оптики автомобиля, аналогичные действия проведите для дальнего света (регулируя по соответствующим для дальнего света линиям на стене).

Отрегулировать  фары самостоятельно можно за несколько минут, если найти удобную для проведения настройки площадку и провести верно все измерения. Рекомендуем не забывать о настройке фар, поскольку от их верной регулировки зависит безопасность водителя и пассажиров в автомобиле, а также других участников дорожного движения.(384

Как самостоятельно настроить и регулировать фары на автомобиле

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар. Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей.

Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

• если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
• при монтаже противотуманок;
• в случае ДТП, при котором был повреждён передок автомобиля;
• при ремонте или замене элементов подвески;
• при замене колёсных дисков либо шин.

Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.

В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.

Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.

Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.

Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.

Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.

Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см. Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля). Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

Применение стенда. Этот способ используется в условиях автосервисов.

Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.

Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом. В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке. Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.В условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

• на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
• автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном.

При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.

После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

• Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
• Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикойСам процесс регулировки состоит из следующих шагов:

Измеряется расстояние между центром противотуманной оптики и основанием площадки.

Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.

Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.

Выключают ближний свет и включают противотуманные фары.

При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.

Между центрами световых пучков расстояние должно составлять 1200 мм.

На стене проводится линия, которая разделяет автомобиль на две половины.

Чертится полоса, которая на 10 см ниже первой.

Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.

Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.
