Как выставить метки грм на приоре 16

Как выставить метки ГРМ ВАЗ-2112 16 клапанов: фото и видео

Автомобиль: ВАЗ-2112.
Спрашивает: Костиков Владимир Игоревич.
Суть вопроса: не могу зафиксировать метки ГРМ, как выставить метки по ВТМ?У меня возникла проблема. При замене ремня ГРМ верхние шкивы не фиксировались, и теперь не ясно, как их выставлять. Метки на шкивах «смотрят» не совсем в одну сторону. Может, проще довернуть все шкивы к положению ВМТ в цилиндре 1? Если речь идёт о 16 клапанах, выставление меток на ВАЗ-2112 мне знакомо: выполнял эту операцию на ГРМ 21124. Ну а у меня мотор с объёмом 1,5. Есть ли отличия?

Выставляй метки ГРМ правильно — иначе погнёшь клапана!

Двигатель ВАЗ-21124 обладает особенностью: как бы его шкивы не крутили, он не гнёт свои клапаны. С мотором 21120 (16v 1,5 л) такие шутки не пройдут! Если положения шкивов сбиты не сильно, попробуйте одеть ремень и довернуть механизм в положение «ВМТ 1 и 4». А впредь всегда пользуйтесь инструкцией:

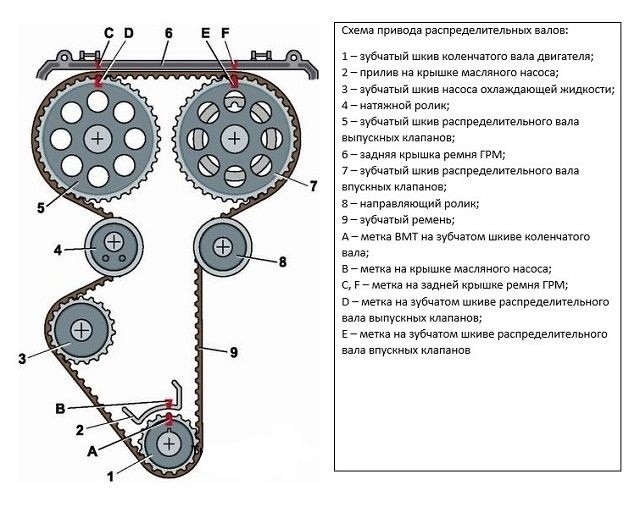

По идее, на ВАЗ-2112 выставление меток проводится одинаково, о каком бы моторе речь не шла. Здесь приведены фото для двигателя 21120.Как всё выглядит в реальности и в инструкцииНе поленитесь найти смотровое окно на картере КПП. Под заглушкой находится ещё одна метка.Дополнительные сведения:

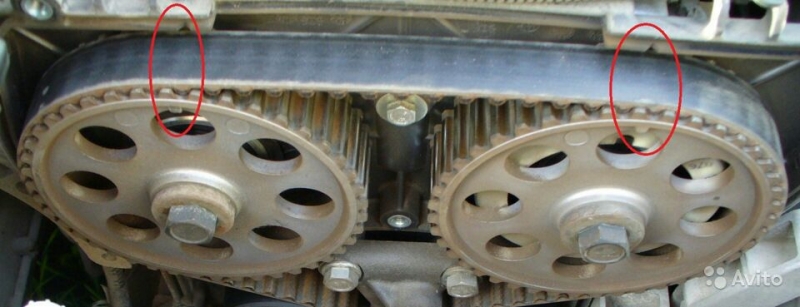

• Число зубьев ремня между метками «верхних шкивов» – ровно 16;

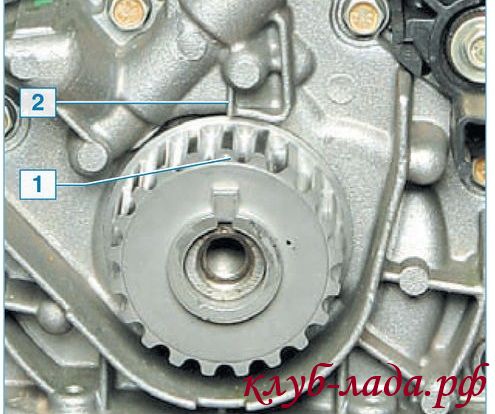

• Метка на шкиве коленвала иногда откалывается – используйте контроль по методу «1» (фото 1) или «3» (нижнее фото).

Уточнения для ВАЗ-21124

На моторе с объёмом 1,6 все действия выполняются так же, как указано выше. Есть одно исключение – шкив привода генератора выставляют по метке на кожухе (см. фото).Шкив привода генератора, мотор 21124Впрочем, если этой метки нет, пользуйтесь проверенным способом: от корпуса ДПКВ отсчитывают 20 зубцов. Вместо 21-го должен быть «пропуск».Два разных 16-клапанника

Для тех, кто ничего не понял

Число зубцов на шкиве коленвала – 21, на шкивах распредвалов – 42. Когда коленвал прокручивается на 360 градусов, распредвалы поворачиваются на 180. Вообще же полный цикл работы двигателя состоит из двух оборотов коленвала (720 градусов).Если фиксирующего приспособления нет, его можно изготовить самим. Подойдёт даже съёмник для пружин подвески (см. фото).Взяли и зафиксировалиЖелаем успехов.

Проверка меток ГРМ на одном видео

Замена ремня ГРМ и роликов на Приоре с 16-кл. мотором

Двигатель Лады Приоры довольно проблемный в том плане, что если порвется ремень ГРМ, то придется выбросить немалую сумму денег на ремонт ДВС. Если кто не знает. то в случае обрыва ремня, происходит столкновение поршней и клапанов. В этот момент в большинстве случаев не только загибает клапана, но и разбивает поршни, так что с заменой тянуть не стоит, если есть сильные признаки износа или пробег перевалил за 70 000 км.Если вы решили выполнять эту процедуру самостоятельно, то следует иметь ввиду, что для проведения данного техобслуживания Приоры вам понадобится немало инструмента, а именно:

• Шестигранник на 5
• Головки торцевые на 17 и 15
• Ключи накидные на 17 и 15
• Толстая плоская отвертка

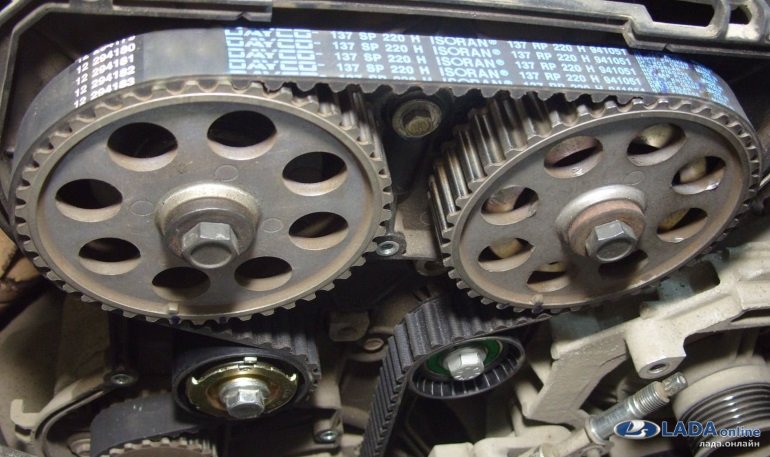

Сначала необходимо снять защитный пластиковый кожух, под которым находится вся система привода ГРМ. Для этого необходимо отвернуть несколько болтов верхней и нижней крышки, после чего мы имеем следующую картину:После этого необходимо провернуть коленчатый вал и добиться совмещения меток на звездах распредвала с рисками на корпусе верхнего кожуха, как показано на фото ниже для большей наглядности:Во многих руководствах говоря о повороте коленвала при помощи ключа, но можно сделать и по другому. Поднять одну часть автомобиля домкратом, чтобы переднее колесо было в подвешенном состоянии и при включенной 4 скорости руками крутить колесо, тем самым будет вращаться коленчатый и распределительный вал.

Когда метки ГРМ совпали, также стоит посмотреть на метку маховика, чтобы там тоже было все ровно. Для этого отверткой нужно поддеть резиновую заглушку в картере КПП, и в окошке убедиться, что метки совпадают. Наглядно это будет выглядеть следующим образом:

После того, как все выполнено, можно приступать далее. Первым делом необходимо снять ремень с генератора, так как в дальнейшем он будет нам мешаться. Далее вам понадобится помощник. Вам необходимо будет откручивать шкив привода коленвала, а в это время помощник должен будет удерживать маховик от проворачивания. Для этого достаточно вставить между зубьями толстую плоскую отвертку и удерживать в одном положении во избежание смещения меток ГРМ,Когда шкив свободен, можно его снимать:

Также не забываем про опорную шайбу, которую необходимо снять. Теперь нужно ослабить натяжной ролик, чтобы ремень ослаб:

После чего можно снимать ремень ГРМ Приоры сначала с шестерен распредвала, водяного насоса (помпы), и со шкива коленчатого вала:Если необходимо заменить натяжной и опорный ролик, то откручиваем их ключом на 15 и производим установку новых. Цена на них составляет порядка 1000 рублей. Если вы решили покупать ремень ГРМ и ролики в сборе, то цена будет равна примерно 2000 рублей. Это за комплект марки GATES.Теперь можно приступать к процедуре установки и замены ремня, и выполняется эта процедура в обратной последовательности. Единственное, что стоит отметить, так это натяжение ремня. Оно осуществляется при помощи натяжного ролика. А саму натяжку производим  с помощью специального ключа, либо вот таких щипцов для снятия стопорных колец:

Обратите внимание, что перетягивать ремень крайне опасно, что может привести к преждевременному износу, но и слабый ремень также опасен. Если не уверены в собственных силах, то лучше доверить эту работу специалистам СТО.

Метки ГРМ «Приоры»: как проверить и выставить?

В статье будет рассказано о метках ГРМ на «Приоре» 16 и 8 клапанов. «Лада-Приора» является одной из новых разработок инженеров АвтоВАЗа. На них устанавливается силовой агрегат модели 21126, именно он является основным для комплектации автомобиля. На нем применили буквально все, что можно ­– цилиндры все хонинговали, поршни имеют облегченную конструкцию. Все это поспособствовало значительному увеличению мощности. Но банальный обрыв ремня привода ГРМ выводит из строя мотор, невзирая на все эти нововведения.

Когда делать замену ремня ГРМ?

Существует карта технического обслуживания, в которой четко указано, когда производить замену привода. Чтобы это правильно сделать, нужно внимательно совместить все метки ГРМ. На «Приоре» 16 клапанов устанавливается ремень, ширина которого несколько больше, чем на предшествующих моделях автомобилей – «девятках», «десятках». Поэтому и ресурс у него намного больше, как утверждает завод-изготовитель, ремень должен меняться через 200 тыс. км пробега.На практике до такого показания спидометра мало кто доезжает. Меняют ремень раньше – при пробеге 60-100 тыс. км. Многие считают, что в городском режиме ремень намного быстрее изнашивается. Но не стоит забывать, что контроль состояния приводного ремня никто не отменял – его нужно проводить как минимум один раз в 40-45 тыс. км. Только так вы сможете обезопасить свой автомобиль от больших неприятностей.

Признаки неисправности узла ГРМ

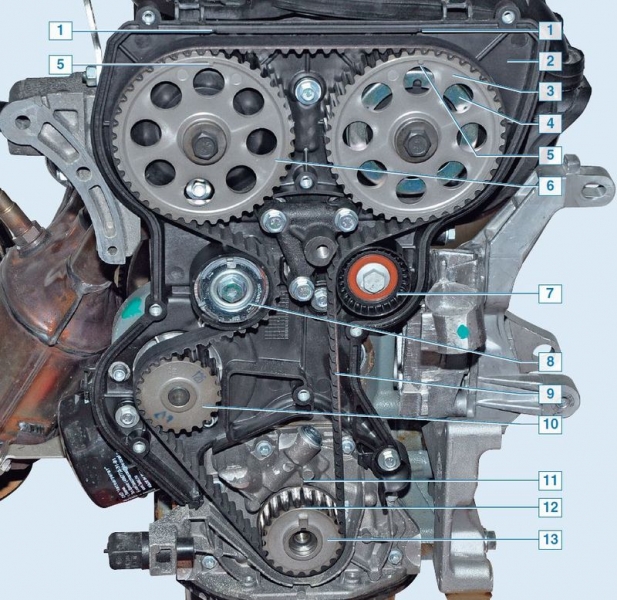

На «Приоре» метки ГРМ (фото приведено в материале) нанесены на коленчатом и распределительных валах. Если они вдруг собьются, то ремень проскочит и клапаны начнут открываться не в такт, с маленьким запозданием или опережением. Признаки того, что на «Приоре» нужно менять ремень:

Не стоит надеяться на то, что если пробег у машины не очень большой, то поломок в двигателе быть не может. Нередки случаи, когда счастливые владельцы новых автомобилей, только купленных в салоне, останавливались на трассе, так как двигатель заклинивало.К сожалению, такое тоже случается. Что касается ременного привода ГРМ, то он может износиться намного раньше положенного. Обычно это происходит из-за того, что на ремень попадает пыль, грязь.

Что будет, если не поменять привод?

Замена ремня газораспределительного механизма на «Приоре» должна осуществляться своевременно, нельзя затягивать дело до того момента, пока произойдет обрыв. В противном случае суммарные расходы на осуществление ремонта могут очень неприятно удивить вас. Это обусловлено тем, что отсутствуют на поршнях выемки под клапаны.

По этой причине обрыв ремня приводит к непосредственному контакту клапанов и поршней. После этого обычно клапаны гнутся, и их нужно только менять.

Если все происходит на больших оборотах, то вообще последствия катастрофические – поршни обрываются, шатуны деформируются. Дабы не подвергать себя таким рискам, рекомендуется своевременно контролировать состояние ремня и роликов ГРМ. А самое главное – проверяйте совпадение меток ГРМ на «Приоре» и натяжение приводного ремня! Если он чересчур натянут, то он будет быстрее изнашиваться.

Инструменты для проверки состояния ременной передачи

Ремень газораспределительного механизма – это элемент, изготовленный на основе резины, на внутренней поверхности которого расположены зубья. С внешней стороны имеется следующая информация:

Для проведения диагностики вам понадобится наличие следующего инструмента:

Процедура диагностики

Проверка привода должна выполняться только на остывшем двигателе, состоит из таких манипуляций:

Инструменты для проведения работ

Процедура включает не только замену ремня, нужно еще ставить новые ролики – их два (натяжной и опорный). Для работы нужно приготовить следующий инструмент:

• головку на 17;
• гаечные ключи на 13, 15, 10, 8;
• шестигранный ключ на 5;
• спецключ для регулировки натяжного ролика или клещи для стопорных колец.

Как менять ремень на «Приоре»

Дальнейший процесс замены происходит по такой схеме:

Если подошло время, то нужно менять и помпу – обратите внимание на то, есть ли подтеки жидкости. Также стоит обратить внимание на посторонние звуки при работе мотора. Иногда они говорят не о поломках механизма ГРМ, а о том, что помпа пришла в негодность.

Регулировка натяжения ременной передачи

И мы теперь пришли к финалу, осталось только отрегулировать на автомобиле натяжение ременной передачи. Для этого вам понадобится выполнить такие манипуляции:

Болт крепления ролика натяжения нужно затягивать с моментом 35-41 Н/м, шкив привода вспомогательных агрегатов – 105-110 Н/м. Сборку нужно выполнять в обратном порядке. Не нужно ставить только верхний кожух, так как потребуется визуально проконтролировать выполненную работу.

Замена ремня ГРМ: Приора 16 клапанов

Замена ремня ГРМ на Приоре 16 клапанов провгодится немного сложнее, чем на 8-клапанных двигателях, однако, эта процедура доступна практически каждому автолюбителю.Ремень в двигателе автомобиля это одна из главных частей для передачи крутящего момента от одного механизма к другом. Но стоит помнить, что всему есть предел срока годности. Нюансы по работе и замене ремня наведем в статье ниже.Содержание

• Инструменты и запчасти
• Замена ремня ГРМ на Приоре 16 клапанов

Инструменты и запчасти

Начнем с того, что для замены ремня ГРМ на Приоре 16 клапанов придется запастись весьма специфическим набором инструментов. Это обязательно набор шестигранников, обязательно набор торксов, причем, набор с малой трещоткой 1/4 дюйма не подойдет, позже скажем почему. Кроме того, нужно будет приспособление для натяжки ролика, только обычный от 2114 не подойдет, нужен немного пошире. Если хватает сил, можно натянуть ролик просто упершись в него монтажкой, многие так и делают.

Так же надо уточнить, 16 клапанов на Приоре с кондиционером или без. Если да, то ремень нужен длиннее. Официально поставляется ремень длиной 1125. Однако, большинство владельцев говорят, что лучше ставить 1115. Связано это со следующим.

Дело в том, что изначально 16-клапанник 21127 проектировался без кондиционера. Все было просто. Помпа приводится в движение ремнем ГРМ, ремень генератора больше ни за что не отвечает. В общем, проще некуда. Коленвал и генератор с натяжителем, без роликов.Перед конструкторами стояла практически невообразимая задача — поставить компрессор кондиционера, с чем они и справились. Да, не идеально, но справились. И поэтому здесь появились два дополнительных шкива — компрессора и натяжного ролика.

Проблема в том, что раньше пятно контакта шкива генератора составляло порядка 120 градусов. После внедрения новой схемы оно равно примерно 30 градусам, потому что натяжной ролик оттягивает ремень, а не прижимает его к шкивам, как это было, например, на Калине.

К слову, многие автовладельцы позже начали устанавливать эти самые кронштейны с натяжителем, чтобы демонтировать данную схему.

Замена ремня ГРМ на Приоре 16 клапанов

Приступаем к работе. Для начала, откручиваем маслозаливную горловину, после этого сдергиваем пластиковый кожух. Далее есть два варианта развития. Мы рассмотрим более сложный, с кондиционером. Его отличие в дополнительном ролике, об этом уже сказано. Вся соль в том, что его тоже надо откручивать, потому что он просто мешает снять защитный чехол.Здесь нужна головка на 15. Откручиваем ролик, снимаем ремень генератора. По пути слушаем ролик, чтобы не гудел, в противном случае — под замену его. Дальше перед нами открывается кожух ремня ГРМ. Снимаем переднюю верхнюю и нижнюю части кожуха. Для этого откручиваем 8 болтов под торкс. Тут тоже есть сюрприз, если вы пользуетесь трещоткой. Один из болтов, тот, что ближе всего к салону, придется откручивать при помощи простого ключа торкс, потому что головка с наконечником и трещоткой не влезет между двигателем и лонжероном. Итак, мы сняли кожух, перед нами ремень ГРМ и все ролики.

Заранее желательно установить валы в нужное положение. У распредвалов внутри имеются метки, они должны смотреть на те метки, что имеются на пластиковом внутреннем кожухе, то есть, вертикально вверх.

Лучше всего вращать за распредвал – это проще, чем за коленвал. Нежелательно вращать распредвалы отдельно от коленвала. Максимум на 10 градусов, чтобы поправить метки при их несовпадении за зуб или два.Дальше выворачиваем колесо до упора вправо, кто-то его снимает, в чем нет необходимости. Откручиваем 4 болта крепления брызговика под торкс и один под крестовую отвертку для получения доступа к шкиву коленвала. Тут нам нужен длинный удлинитель и вороток, а так же головка на 24. Садим помощника в салон, он включает пятую передачу и до упора зажимает педаль тормоза. После этого откручиваем болт шкива коленвала. Все просто, проще некуда.

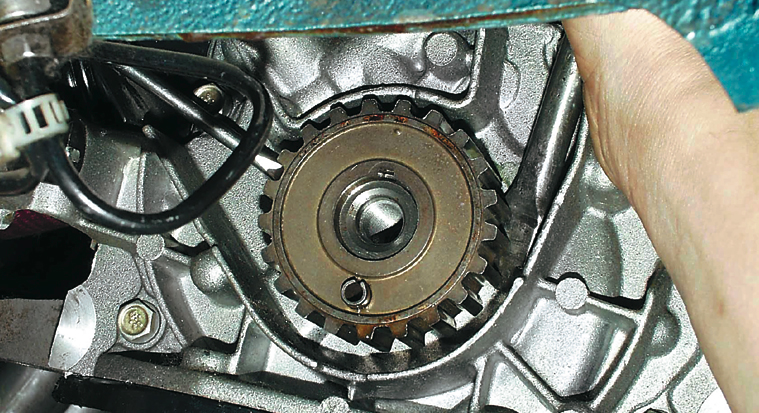

После того, как сняли шкив коленвала, снимаем упорную шайбу и смотрим, совпала ли метка на шестерне коленвала с меткой на блоке. На шестерне это небольшая выемка, оставленная керном, на блоке – это отлив.

Теперь берем ключ на 15, откручиваем натяжной ролик, при этом желательно застопорить распредвалы от проворачивания. Сняли ролик, посмотрели его состояние, если гудит – обязательно заменить, его может заклинить.После того, как совпали метки, сняли ролик, снимаем старый ремень. Желательно снять и обводной ролик, чтобы проверить его состояние. Теперь ставим на место ролики, ставим новый ремень. Сначала одеваем его на коленвал, потом на помпу, потом на распредвалы.Теперь остается просто зарядить ролик. Для того, чтобы его держать, можно использовать либо стандартный ключ, который довольно сложно найти в продаже, либо щипцы для стопорных колец. Затягиваем ролики, после чего собираем в обратном порядке. Перед сборкой рукой проворачиваем коленвал на два оборота. Если вращается – то все нормально.Видео как заменить ремень ГРМ на Приоре 16 клапанов:

Как заменить ремень ГРМ на Приоре своими руками

Внеплановая замена на Ладе Приора, с двигателем 16 кл., может понадобиться, в случае если на ремне обнаружена смазка. Или же обнаружены механические повреждения, которые могут привести к обрыву. Через сколько менять дело индивидуальное, но отнестись к этому нужно со всей ответственностью так как последствия обрыва могут обойтись вам очень дорого.

Что такое ремень ГРМ

Данный элемент предназначен для обеспечения синхронизации вращения коленчатого распределительного вала силового агрегата. Синхронная и правильная работа валов очень важна, поскольку от нее зависит — впуск горючей смеси и выход отработанных газов через клапана. Ремень ГРМ на Приоре сделан из высокопрочной резины со специальными насечками на внутренней стороне.

Какой ремень лучше выбрать для Приоры с 16 клапанами

Комплект для замены в случае обрываСейчас в продаже можно приобрести не только лишь отдельно ремень, но и целый комплект ГРМ для замены. Ассортимент для Лады большой, какой лучше выбрать, оригинал или аналог, и что поставить, дело ваше. Но лучше всего себя зарекомендовали, для двигателей с любым количеством клапанов, комплекты или отдельно ремни-оригинал от фирмы Gates. Комплект-оригинал для замены стоит дороже, но ресурс его намного выше аналога и возможность обрыва намного ниже.

Как осуществить замену своими руками

Процесс замены несложен, и вы, изучив предлагаемую нами инструкцию, сможете справиться с установкой своими руками, когда вам понадобится.

Необходимые инструменты

• ключ на 15 и 17;
• специальный ключ для регулирования натяжного ролика;
• линейка;
• отвертка;
• ветошь.

Этапы работы

Проверка натяжения

Все делается очень просто и выполненная самостоятельно, эта работа, позволит вам сэкономить не одну тысячу рублей. Это очень важно потому что зачастую сама работа иногда стоит дороже устанавливаемых узлов. Кроме того, вы сможете самостоятельной выбрать тот комплект, какой вы сочтете лучшим и заменить когда вам понадобиться. Это очень важно в случае обрыва и для продления ресурса. Если при осмотре вы обнаружили, что ремень находится в исправном состоянии, то менять его не стоит.

Фотогалерея

Фото 1. Установленный новый комплектФото 2. Натяжной ролик 16-ти клапанной ЛадыФото 3. Снятие ГРМ на моторе 16 кл. В этом месте возможен обрыв. Менять нужно в обратном порядке Загрузка …

Видео «Правильная установка комплекта ГРМ на Приоре»

В этом видео показано как правильно и через какое время нужно заменить ремень ГРМ на автомобиле Лада Приора с двигателем 16 кл. И как это делается своими руками. Так же мастер показывает какой комплект лучше подходит для авто этой марки. Этот материал безусловно поможет вам справиться самостоятельно когда произойдет внезапный обрыв или во время запланированного сервиса этого узла. Что поможет значительно продлить его ресурс. А это значит, что менять его нужно будет гораздо реже.

Инструкция по замене ремня ГРМ на автомобиле Лада Приора (16 клапанов)

Информация о том, как осуществляется замена ремня ГРМ «Приора» (16 клапанов), инструкция по выполнению работ интересует водителей данной модели автомобиля. Всем хороша «Лада Приора», но есть у нее одно слабое место: ремень привода газораспределительного механизма. Если оригинал ремня не будет нормально работать, то не произойдет синхронизации коленчатого и распределительного валов.

Когда выполняют замену ремня ГРМ на «Ладе Приоре»

Когда менять ремень? Чтобы контролировать этот процесс, владелец «Приоры» должен после пробега машины в 50-100 тысяч км проверять исправность ремня привода; а через 250 тысяч км ему предстоит замена ремня ГРМ — так лучше для машины и спокойнее для хозяина.Как натянуть ремень? Есть профессиональные мастера, которые смогут поменять ремень, но свою любимицу можно отремонтировать и собственными руками. Однако бывает при этой поломке одна существенная засада: если случится обрыв, то происходит заклинивание клапанов, они могут лопнуть, а в этом случае требуется ремонтировать сам двигатель. Получится дорого и хлопотно.Нужна замена ремня ГРМ в том случае, когда зубчатая часть покрылась трещинами, на ней образовались складки, заметно, что ткань слоями снимается с резины. При этом обратная сторона — в пятнах от многочисленных подгораний, а торцевая имеет вид потертый, с расслоенной тканью.Но обязательно нужно убирать именно правый.После этого удаляется верхняя крышка привода. Для того чтобы провести эту операцию без лишних усилий, требуется:

Инструкция по замене ремня ГРМ

Раз предстоит замена ГРМ, значит, требуется приобрести новый экземпляр и подготовить нужные инструменты:

• торцевой ключ 6-гранный на 5 мм;
• комплект головок на 15 и 17.

Отворачиваются 2 винта для открытия крышки, требуется снятие передней нижней крышки. Далее снимается оригинал ремня ГРМ.Все надо выполнять внимательно и очень аккуратно, иначе может произойти нарушение фаз газораспределителя. Требуется прокручивать за болт коленчатый вал в правую сторону, пока метки ремня на зубчатых шкивах распредвала вместе с задней крышкой привода не совместятся. Тогда распределительный и коленчатый валы ставят в верхней неподвижной точке такта сжатия десятого цилиндра.Чтобы удостовериться, что коленвал зафиксирован, требуется убрать в верхней части картера сцепления заглушку и проверить, совпадает ли зарубка на маховике с прорезью верхней крышки картера сцепления.

Инструкция инструкцией, но все же лучше проводить весь ремонт с напарником, чтобы он мог проверять, зафиксирован ли маховик. А чтобы это получилось, между зубьев механизма должна быть закреплена шлицевая отвертка.

Болт крепления шкива надо провернуть и на время убрать. После убирается также опорная шайба. Для ослабления фиксирующего натяжной ролик болта используется головка на 15.Ролик повернется, а использованный ремень станет возможно убрать со шкивов распредвалов и коленвала.

Замена роликов

Ролики ГРМ меняют тоже самостоятельно. Нужно для этой операции запастись герметиком, нанося его на резьбу болтов. Нельзя очень затягивать болт ролика.Перед натяжением ремня надо убедиться, что метки валов одинаковы. Теперь нужно проверить состояние натяжителя. Это делается таким образом: ключ вставляется в пазы внешнего диска натяжного ролика, и его следует прокручивать в левую сторону до того состояния, пока вырез на внешнем диске не будет на одном уровне с выступом на внутренней втулке натяжного ролика. Болт, фиксирующий натяжной ролик, затягивается, и остается проверить ремень.Если появляется при работе шум, надо проверить подшипник натяжного ролика. Если он заедает либо на нем видны следы от смазки, нужно заменить ролик. Теперь можно спокойно садиться за руль.
