Как заменить дворники на форд фокус 3

Дворники на Форд Фокус 3

Форд Фокус 3 поколения оснащается распашными дворниками довольно большого размера, да ещё и крепление у них далеко не самое популярное. В этой статье я расскажу о том, какие выбрать щетки стеклоочистителя на Форд фокус 3, их штатном размере, типе крепления, артикулах.

Размер щеток стеклоочистителя Форд Фокус 3

Штатный размер дворников на Форд Фокус 3 следующий:

• Стеклоочиститель водителя – 73 сантиметра (около 28 дюймов).
• Стеклоочиститель пассажира – так же 73 сантиметра (около 28 дюймов).

Если у Вас Ford Focus 3 в кузове хетчбэк, то в стандартную комплектацию автомобиля входит задний «дворник». Размер заднего дворника ФФ3 – 30,5 сантиметров (12 дюймов).

Модель
Со стороны водителя
Со стороны пассажира
Задняя щётка

Форд Фокус 3
28″ (730 мм)
28″ (730 мм)
12″ (305 мм)

Тип крепления дворников на ФФ3

На автомобиле Форд Фокус 3 применён достаточно редкий  тип крепления щетки к поводку стеклоочистителя — Push Button (правда в некоторых источниках указывается «Тор Lock»), в то время как на большинстве автомобилей используется традиционный «крючок».Тип крепления дворников на ФФ3Конечно это усложняет подбор дворников, но во-первых именитые производители (например: Bosch, Valeo и некоторые другие) выпускают готовы комплекты и отдельные щетки стеклоочистителя именно под этот тип крепления, во-вторых некоторые бренды (например: Trico, Champion, Rainbox, Phantom) комплектуют свои дворники адаптерами-переходниками, позволяющими «подогнать» щетки под несколько разных типов креплений.

Какие дворники выбрать для Форд Фокус 3?

Итак, рекомендованный размер щеток стеклоочистителя определён, тип крепления тоже известен. Осталось выбрать тип щётки (напомним, всего их три: каркасные, бескаркасные, гибридные) и бренд. Однако тут не всё просто. Применение не самого популярного типа крепления дворника в сочетании с достаточно большим размером очень сильно ограничивает круг подходящих щёток. И все они — бескаркасные. Нам не удалось найти гибридных или каркасных щёток, подходящих для ФФ3, если вы знаете о таких, обязательно напишите в комментариях.

Оригинальные дворники

Однако, начнём мы с оригинальных дворников на ФФ3. Для замены щёток стеклоочистителя компания Форд предлагает готовый комплект из двух дворников. Рекомендуем серию Premium. Каталожный номер комплекта оригинальных щеток стеклоочистителя на Форд Фокус 3 — 1731996.Оригинальные дворники на Форд Фокус 3Каталожный номер щёток для заднего стекла — 1462914

Бескаркасные щётки для Форд Фокус 3

В обзоре бескаркасных дворников для ФФ3 начать однозначно стоит с очень популярного комплекта от Bosch. Это комплект Bosch Aerotwin A 640 S (артикул — 3397007640). И я его рекомендую не только по тому, что это отличные щетки от именитого производителя с «родным» креплением, идеально подходящие для распашной системы.По заверениям многих автовладельцев на форумах и в блогах, это те-же самые щётки, которые поставляют как оригинальные щетки  Ford для Фокуса 3, только без дополнительной наценки. Внешнее отличие от оригинальных Форд Премиум 1 731 996, о которых написано выше, только в присутствии индикатора износа и гравировки Форд на наконечниках оригинальных щёток.Есть ещё один неплохой комплект щёток — Valeo Silencio X-TRM VM494 (артикул: 574694). Это комплект из 2-х щёток Можно сказать это ультра-премиум класс дворников, которые могут похвастаться инновационным дизайном, фирменным индикатором износа, попаданием в ТОП-3 многих рейтингов РФ и Европы и, к сожалению, самой высокой ценой.

Компания SWF так же предлагает качественный комплект дворников для ФФ3 серии VisioFlex (артикул 119445). В комплекте 2 щетки размером 730 миллиметров с креплением типа Push Button. В плюсах у этого комплекта великолепная аэродинамика, асимметричный спойлер и равномерное распределение давления по всей длине щетки.

Теперь поговорим об отдельных щётках. Тут тоже есть несколько хороших вариантов. Начнём с дворников Champion Easyvision EF75, для установки необходимо воспользоваться адаптером CR1211, входящим в комплект.Ещё один вариант, пара дворников Trico ExactFit Flat (артикулы:EFB7318L+EFB7318R для левой и правой щётки соотвественно). Качественные щётки от известного бренда.

Задняя щётка стеклоочистителя для Форд Фокус 3

Выбор задних дворников традиционно ещё более скромный, чем щёток для лобового стекла. Порекомендовать по сути можно всего пару вариантов.

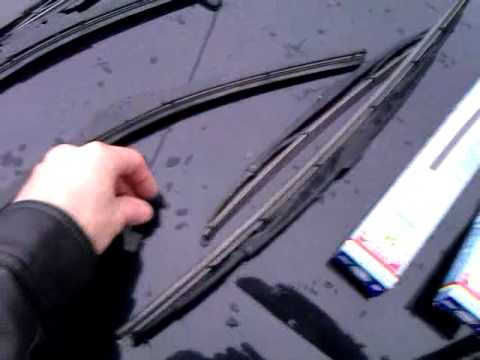

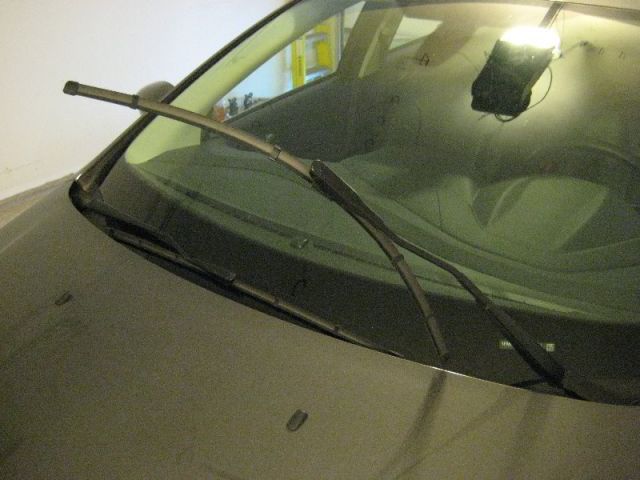

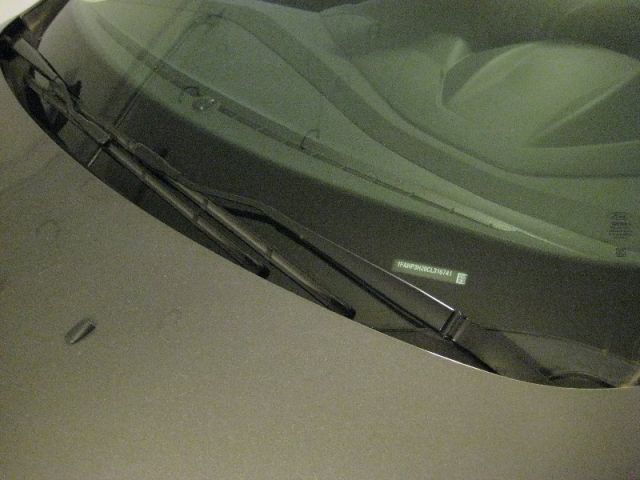

Как заменить щетки стеклоочистителя Форд Фокус 3 самостоятельно

Поменять щетки стеклоочистителей на Форд Фокус 3 своими руками можно буквально за пару минут.Для этого надо откинуть дворник от стекла в вертикальное положение и сжать пару фиксаторов по бокам. Не отпуская фиксаторы надо  поднять щетку, вытаскивая из зажима, пока дворник не соскочит со слегка загнутого металлического выступа («язычка») на конце рычага.Установка в обратном порядке. То есть новую щетку сначала нужно надеть на «язычок», а затем опустить щетку, сжать фиксаторы. Посмотрите видео, там всё достаточно понятно снято.Остались вопросы, хотите поделиться своим опытом?  Пишите комментарии.

Компетентная замена дворников Форд Фокус 3 (передних и заднего), щеток

В особо дождливую или снежную погоду видимость на дороге значительно ухудшается. Именно для таких ситуаций автомобили Форд Фокус 3, как и все другие транспортные средства, оснащаются дворниками или стеклоочистителями. Правильный подбор таких элементов, их квалифицированная установка снижает риск аварийной ситуации на дороге в условиях плохой видимости при наличии осадков.Важно! Параметры стеклоочистителей у автомобиля Форд Фокус 3 варьируются в зависимости от года выпуска и типа кузова, что всегда следует учитывать при их выборе.

Какими дворниками оборудуется Форд Фокус 3

Третье поколение Форд Фокус оборудуется распашными дворниками достаточно внушительного размера с креплением типа Push Button. Именно крепление усложняет процесс подбора новых элементов при выходе из строя старой конструкции, но современные брендовые производители выпускают изделия с учетом указанного нюанса: они производят стеклоочистители с переходниками-адаптерами, которые могут крепиться к самым разным типам щеток.Завод-изготовитель рекомендует использовать для Форд Фокус 3 бескаркасные щетки, так как тип крепления отличается внушительными размерами, ограничивающими круг возможных типов элементов.

Бескаркасные щетки представляют собой корпус из резино-пластика, внутри которого расположено фиксирующее полотно. Таким конструкциям не страшно обледенение, они не деформируются при низких температурах, а также за счет особого устройства не подвержены расшатыванию.

Важными преимуществами бескаркасных щеток являются отличные аэродинамичные характеристики и равномерность прилегания поверхности дворника к стеклу. Замену чистящего элемента у таких щеток можно выполнить без замены всей конструкции. Это позволяет использовать такие дворники в любой сезон года.

Замена дворников Фокус 3: предпосылки

С неравномерностью или низким качеством очистки стекол владельцы Форд Фокус 3 обязательно сталкиваются в процессе эксплуатации транспортного средства. В таком случае необходимо выполнить их замену, как и любого другого расходного элемента.Причинами и признаками замены стеклоочистителей могут стать:

При наличии любого вида неисправности дворников, следует обязательно выполнить ее устранение, так как это напрямую влияет на безопасность и надежность транспортного средства.

Замена дворников Форд Фокус 3: особенности

К особенностям замены стеклоочистителей на моделях Форд Фокус 3 можно отнести особую аккуратность выполняемых манипуляций, а также выполнение их в правильной последовательности. Для большей уверенности в правильности выполнения замены лучше провести ее в автосервисной мастерской, где опытные профессионалы выполнят работы за считанные минуты.Замена предполагает:

• установку транспорта с возможностью удобного подхода к стеклу;
• выставление привода в удобном положении для снятия стеклоочистителей;
• осмотр места крепления и его ремонт в случае необходимости;
• применение правильного приема извлечения конструкции из крепления, без его повреждения;
• установку нового элемента в обратной последовательности.

Важно! В процессе проведения работ очень важно предотвратить внезапное падение стеклоочистителя с возможностью повреждения стекла или кузова.Опытные автомеханики рекомендуют производить замену двух стеклоочистителей одновременно, а при установке нового комплекта обращать внимание на направление установки, если о нем сказано в инструкции к новым стеклоочистителям.

Замена заднего дворника Форд Фокус 3: результат

Универсалы и хэтчбеки Форд Фокус 3 оснащены и задним стеклоочистителем, замена которого производится по такому же принципу, как и передних элементов. Результатом его замены является отличная видимость дороги, на участке за автомобилем, что особенно важно в дождливую или снежную погоду. Это увеличивает показатели безопасности и транспортного средства.Выбирать для замены следует только качественные расходники, от проверенных мировых брендов. Это является залогом длительного срока эксплуатации элементов, а также их износоустойчивости. Не стоит поддаваться соблазну, покупая дворники сомнительного производства, иначе это может впоследствии стать причиной аварийной ситуации на дороге.Важно! После установки стеклоочистителей их необходимо отрегулировать специальным инструментом, который вряд ли числиться в списке инструментов простого водителя.

Замена щеток Форд Фокус 3: стоимость

За счет простоты конструкции и высокой прочности материалов, из которых изготавливаются оригинальные щетки для стеклоочистителей на автомобили Форд Фокус, они отличаются сравнительно невысокой ценой. Но это не отменяет постоянного контроля за их состоянием и своевременности замены.Установить новые стеклоочистители можно в автосервисной мастерской, где обычно такие расходные материалы можно и недорого приобрести. В таком случае замена будет выполнена качественно и в конце работ будет предложена гарантия, которая может пригодиться в будущем.Внимание! Замену стеклоочистителей всегда можно выполнить и у официального дилера, где такая простая в техническом плане процедура отличается достаточно высокой стоимостью.Регулярный осмотр внешнего состояния, контроль работоспособности и своевременная замена дворников – залог безопасности и надежности использования автомобиля в различных погодных условиях.

Дворники на автомобилях Форд и секреты их замены

Для начала уделим внимание размерам трапеции стеклоочистителя на Форд Фокус 2, 3, 4. Рассмотрим как седаны, так и размеры задних дворников для хэтчбека.Стеклоочистители с индикатором желтого цвета, который свидетельствует о необходимости замены

Для лобового стекла

Из бачка омывателя на лобовое стекло поступает жидкость для очистки и удаления грязи. Эта жидкость подается через форсунки омывателя лобового стекла на Форд Фокус 3, 4, а также версиях рестайлинг.Стандартные размеры дворников такие:

• на водительской стороне — 26 дюймов или 65.26 см;
• на пассажирской стороне длина щеток стеклоочистителя составляют 17 дюймов или 43.18 см.

Покупая дворники на Форд Мондео, Фокус 2, 3, 4 необходимо учитывать размеры щеток, поскольку именно указанные габариты рекомендованы автомобильным концерном.В отзывах от других автомобилистов в Сети можно прочитать, что люди пытаются ставить на свои авто стеклоочистители нестандартных габаритов, однако:

• это никоим образом не позволяет увеличить зону очистки, соответственно, никакого положительного результата от этого нет;
• обычно такие попытки обусловлены невозможность приобрести щетки необходимых размеров.

Кнопка включения стеклоочистителейК примеру, при необходимости можно будет установить щетку перед водительским местом с длиной 71 см, однако это повлечет за собой необходимость доработки определенные элементов. Или в крайнем случае можно будет приобрести более короткий очиститель для пассажирского сиденья. Если на это место установить очиститель с длиной 16 дюймов, это приведет к снижению зоны очищения стекла, а при выборе 18-дюймового дворника очистители будут цепляться друг за друга.

Для заднего стекла универсала и хетчбека

Что касается выбора очистителей для Форд Фокус 2, 3, 4 моделей в кузове хэтчбек или универсал, то в этом случае размеры будут следующими:

• для хэтчбека габариты очистителей составляет 14 дюймов 35.5 см;
• для моделей в кузове универсал размеры трапеции дворников составляют 11 дюймов или 27.9 см.

Но если верить отзывам автовладельцев в сети, то на модели в кузове хэтчбек можно без труда поставить дворники размерами 45, 50 и 51 см, но следует учитывать, что самые большие могут поцарапать стекло. Что касается Фокусов в кузове универсал, то на них можно ставить очистители с габаритами до 33 см, а при выборе больших дворников придется производить доработку самого поводка (автор видео — канал Сделай Сам).

Особенности замены дворников

Как осуществляется замена дворников на второй, третий или четвертый Фокус? Подробная информация по этому вопросу для автомобилей в разных кузовах приведена ниже.

На лобовом стекле

Чтобы произвести замены старых и изношенных очистителей на новые, никаких специфических знаний или инструмента не потребуется.Процедура выполняется следующим образом:

Износившиеся и новые резинки

На заднем стекле универсала и хетчбека

Что касается моделей в кузове универсал или хэтчбек, то в этом случае, как и в предыдущем, никакой инструмент или знания не потребуются.Процедура в целом занимает несколько минут, порядок действий следующий:

Покупая щетки для лобового или заднего стекла, необходимо отдавать предпочтение более качественным вариантам. В противном случае есть большая вероятность того, что вы купите низкокачественные стеклоочистители, которые быстро износятся и не смогут должны образом выполнять свои функции. Мы уже делали обзор касательно разновидностей и наиболее популярных производителей, подробная информация о брендах и их товаре приведена в этой .Извините, в настоящее время нет доступных опросов.

Видео «Как своими руками поменять резинки в стеклоочистителе?»

Если вы не готовы расстаться с трапециями от своих стеклоочистителей, то можно произвести замену только резинок — подробная информация касательно выполнения этой задачи представлена на видео (автор ролика — канал hamrad99).

Стеклоочистители Форд Фокус (ремонт и замена) | Форд Мотор Клуб

Замена резиновой накладки стеклоочистителя

Этапы
работы

• Откиньте рычаг стеклоочистителя от стекла.
• Фиксирующую пружину щётки стеклоочистителя стягивайте с рычага до тех пор, пока не станет видна насечка.
• Отожмите вниз щётку стеклоочистителя и выньте из рычага.
• На одной стороне резиновую накладку фиксирует двумя зажимами щётка стеклоочистителя. Отжимайте отвёрткой выпуклости на резиновой накладке до тех пор, пока резиновая накладка не выйдет из фиксаторов.
• Затем выньте резиновую накладку вместе с обеими металлическими пружинными полосками в другом направлении.
• Металлические пружинные полоски выньте из резиновой накладки стеклоочистителя.
• Монтаж новой накладки стеклоочистителя проведите в обратной последовательности.
• При монтаже щётки стеклоочистителя проследите за тем, чтобы фиксирующая пружина со слышимым звуком вошла в пазы на рычаге стеклоочистителя. Проверьте визуально — иначе при ближайшем дожде щётки стеклоочистителей «отлетят» от стекла.

Регулировка сопел разбрызгивателейВместе с обогреваемым лобовым стеклом обогреваются также сопла разбрызгивателей на капоте. Сопла точно регулируются просто иглой или канцелярской скрепкой.

Этапы
работы

• Отрегулируйте сопла иглой или канцелярской скрепкой. Для этого осторожно вставьте кончик в отверстие сопла и поверните его в нужном направлении.
• Для того чтобы с минимальным количеством воды получить хороший очищающий эффект, выровняйте сопла примерно на верхнюю треть поля очищения.

Замена щётки стеклоочистителя: вначале откиньте рычаг стеклоочистителя, затем деблокируйте шарнир щётки стеклоочистителя у маленького язычка (стрелка). Теперь можно выдвинуть щётку из «U» рычага стеклоочистителя.Замена резиновой накладки стеклоочистителя:
1. Направляющие выступы шины щётки стеклоочистителя. 2. Фиксирующие зажимы резиновой накладки стеклоочистителя. 3. Направляющий профиль резиновой накладки. 4. Пазы для пружинных полосок. Т-язычок.Регулировка сопел стеклоочистителей:
Сопла были отдельно выровнены чуть выше — струя воды даже на повышенной скорости (при соответствующем давлении ветра) ещё попадает на всё поле очищения.Демонтаж сопла для омывания стеколЗасорившиеся сопла целесообразно сразу демонтировать и продуть сжатым воздухом в направлении подключения шланга. Стойкие засорения осторожно проткните тонкой проволокой — так же в направлении соединения со шлангом. Если не получится, замените сопло и при случае сразу установите в трубке подачи воды для омывания стекол имеющийся в продаже топливный фильтр. Мелкопористый фильтр обеспечит чистоту сопел.

Этапы
работы

• Откройте капот и снимите изоляционный материал с капота (пружинные зажимы отожмите отвёрткой).
• До того как снять шланг подачи воды с сопла, немного нагрейте его зажигалкой.
• Сдавите крепёжные язычки пальцами, при этом одновременно выдавите сопло из капота (если нужно, отожмите сопло из капота отвёрткой — в этом случае защитите лак подкладкой!).
• При монтаже вставьте сопло «в пазы» в капоте снаружи. Обязательно проследите за тем, чтобы сопло сидело прочно, иначе будут проблемы с его регулировкой.
• Наденьте шланг для подачи воды, отрегулируйте сопло так, как описано выше.
• Прикрепите к капоту изоляционный материал.

Демонтаж рычага стеклоочистителя

Этапы
работы

Передние стеклоочистители

• Отметьте клейкой лентой на стекле положение покоя щёток стеклоочистителей. Отожмите маленькой отвёрткой защитные колпачки над осями рычагов стеклоочистителей и откиньте их.
• Ослабьте крепёжную гайку накладным ключом примерно на два оборота.
• Поднимите рычаг стеклоочистителя и осторожно отожмите в стороны туда и обратно для того, чтобы он отсоединился от конуса оси стеклоочистителя. Прочно сидящие рычаги осторожно отожмите от оси стеклоочистителя двумя шлицевыми отвёртками. Чтобы не поцарапать лак, положите вокруг крепления тряпку.
• Опустите рычаг стеклоочистителя, полностью отвинтите гайку.
• Снимите рычаг стеклоочистителя вместе с подкладной гайкой с валика.
• Установите рычаг стеклоочистителя так, чтобы он соответствовал маркировке на стекле. Щётки не должны цепляться друг за друга или выходить за пределы поверхности стекла.

Задний стеклоочиститель

• Отметьте клейкой лентой на стекле положение покоя щётки стеклоочистителя.
• Отожмите защитный колпачок, ослабьте крепёжную гайку накладным ключом примерно на два оборота.
• Поднимите рычаг стеклоочистителя и осторожно отожмите в стороны туда и обратно, чтобы он отсоединился от конуса оси стеклоочистителя. Прочно сидящие рычаги осторожно отожмите от оси стеклоочистителя двумя шлицевыми отвёртками. Чтобы не поцарапать лак, положите вокруг крепления тряпку.
• Опустите рычаг стеклоочистителя, полностью отвинтите гайку.
• Снимите рычаг стеклоочистителя вместе с подкладной гайкой с валика.
• Установите рычаг стеклоочистителя в отмеченном положении.

Демонтаж двигателя переднего стеклоочистителя

Этапы
работы

Демонтаж

• Убедитесь, что двигатель стеклоочистителя находится в положении парковки. Отсоедините провод массы от аккумулятора.
• Демонтируйте рычаги стеклоочистителей так, как описано выше.
• Демонтируйте решётку воздухозаборника. Для этого отсоедините зажимы защитных колпачков (стрелки) и вывинтите крепёжные винты.
• Снимите защитный колпачок с двигателя стеклоочистителя, отсоедините комбинированный разъём от двигателя стеклоочистителя. Отвинтите три винта и демонтируйте двигатель с рычажным механизмом.
• Пометьте положение поворотного рычага относительно монтажной панели.
• Отвинтите крепёжную гайку поворотного рычага и снимите с монтажной панели двигатель стеклоочистителя.
  Выньте из зажимов защитные колпачки.

Монтаж

• Поставьте двигатель стеклоочистителя в положение парковки.
• Вставьте направляющие штифты рычажного механизма стеклоочистителей, затем поставьте винты.
• Смонтируйте все детали в обратной последовательности.
• Проверьте функционирование стеклоочистителей, если нужно, заново отрегулируйте рычаги стеклоочистителей на стекле.

Демонтаж двигателя заднего стеклоочистителя

Этапы
работы

• Приведите двигатель стеклоочистителя в положение парковки. Отсоедините аккумулятор. Демонтируйте рычаг заднего стеклоочистителя так, как описано выше.
• Отвинтите крепёжную гайку приводного вала (обратите внимание на последовательность монтажных деталей).
• Откройте заднюю крышку, снимите внутреннюю облицовку (2 винта, 10 зажимов). Отвёрткой с широким лезвием, подложив тряпку, осторожно отожмите фасонную деталь из выреза в задней крышке или из зажимов.
  Демонтаж двигателя стеклоочистителя.
• Отсоедините штекерный разъём 1 двигателя очистителя.
• Отвинтите провод массы 2.
• Демонтируйте 3 крепёжных болта (стрелки). Выньте двигатель вместе с креплением из выреза в задней крышке.
• Отвинтите двигатель от монтажной панели.
• Завершите монтаж в обратном порядке. Предварительно поставьте двигатель очистителя в положение парковки. Затяните крепёжные болты на 20 Нм.
• Запустите пробный ход, если нужно, поправьте положение рычага очистителя на стекле.

Помощь при неисправностях

A) Стеклоочиститель лобового стекла не работает
1. Неисправен предохранитель
Замените

2. Неисправно реле прерывистого режима работы
Проверьте соединительные узлы, реле

3. Отсоединился кривошипный механизм привода рычага стеклоочистителя
Затяните

4. Нет проводимости в проводе к выключателю стеклоочистителя
Проверьте штекерные разъёмы и провода

5. Нет проводимости в проводе к двигателю стеклоочистителя
Проверьте штекерные разъёмы и провода

6. Перегорел двигатель стеклоочистителя или износились графитовые щётки
Замените

B) Не работает задний стеклоочиститель
1. См. A1

2. См. A4 и A5

3. См. A6

C) Стеклоочистители не работают на I ступени
1. Слабый контакт
Проверьте соединительные узлы на проводимость

2. Нет проводимости в проводящем узле напряжения в двигателе
Замените двигатель

3. Нет проводимости в выключателе стеклоочистителя
Замените выключатель

D) Стеклоочистители не работают на II ступени
1. Нет проводимости к выключателю стеклоочистителей
Проверьте провода

2. Износились контакты в выключателе стеклоочистителя
Замените выключатель

3. Нет проводимости в приёмном узле напряжения в двигателе
Замените двигатель

E) Стеклоочистители не возвращаются автоматически в положение парковки
1. Нет проводимости в проводе клеммы 53E между выключателем стеклоочистителя и двигателем
Проверьте провод

2. Неисправен двигатель стеклоочистителя
Проверьте контрольной лампой: между клеммой 53E и массой (клемма 31) лампа должна гореть постоянно. Между клеммой 53E и клеммой 31 лампа должна ненадолго погаснуть перед достижением парковочного положения. Проведите противоположную проверку между клеммой 53E и плюсом аккумулятора (клемма 30): контрольная лампа должна ненадолго загореться перед достижением парковочного положения. Если нет, замените двигатель.

F) Стеклоочистители не работают в прерывистом режиме
1. Дефект в реле прерывистого режима работы
Замените

2. Нет проводимости в проводах между выключателем стеклоочистителей и реле
Проверьте провода

3. Дефект в контакте выключателя стеклоочистителей
Замените выключатель

4. Разрыв в соединении между коробкой предохранителей и реле прерывистого режима работы или между реле и двигателем стеклоочистителей
Проверьте предохранитель, проверьте подводящие провода, включая штекерные соединения

G) Не выключается прерывистый режим работы
1. См.E1

2. См. F1

3. Износились контакты в выключателе стеклоочистителей
Замените выключатель

H) После выключения стеклоочистители не остаются в исходном положении или остаются в нём лишь короткое время
Загрязнённый или «залипший» контакт в двигателе стеклоочистителя
Отвинтите крышку двигателя, зачистите контакты, если нужно, замените двигатель
