Замена личинки замка зажигания ваз 2109

Замена личинки замка зажигания ваз 2109 и замка целиком

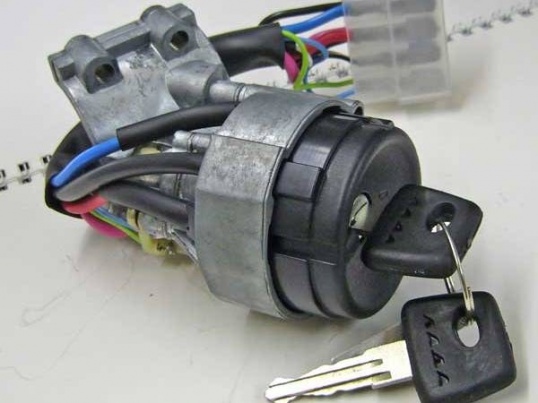

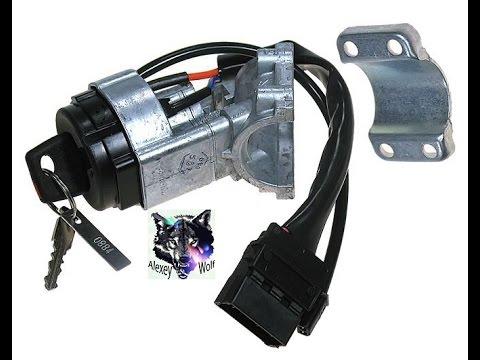

Замок зажигания ваз с личинкой в сбореЛичинка замка зажигания ваз 2109, несмотря на небольшие размеры и совсем незаметное расположение — выполняет в сборе с замком главную роль в работе систем автомобиля. Поэтому выход из строя столь небольшого по размерам агрегата может полностью парализовать работу всего автомобиля. Выключатель зажигания служит для включения питания всей системы зажигания и пуска двигателя, стеклоочистителей, фонарей заднего хода, указателей поворота, а в некоторых модификациях даже радиоприемника и фар головного света. Кроме этого на некоторых машинах замок зажигания дополнительно оснащается противоугонным устройством, которое блокирует поворот рулевой баранки. На ваз 2109 замена личинки замка, выполняется очень просто. Важно лишь изучить последовательность выполнения и подобрать инструмент.

Назначение и устройство

Главным назначением замка изначально была защита машины от угона, однако:

• Сегодня, как видно из практики, чтобы завести и угнать автомобиль, угонщикам совсем не обязательно наличие ключа, либо его дубликата
• Выражаясь понятнее, защита из замка раньше оправдывала себя, а сегодня она — «так себе»
• Оснащенные современными технологиями и приборами продвинутые угонщики способны всего за несколько секунд взломать электронную защиту самых современных противоугонных систем
• А уж на ваз 2109 личинка замка либо сам замок ваз 2109, либо его отечественный аналог вообще можно назвать развлечением для начинающих
• На самом деле, замок зажигания является обыкновенным прерывателем, который при повороте ключа размыкает либо замыкает определенную группу контактов
• Появление неисправности замка зажигания увеличивает вероятность угона транспорта в несколько раз, кроме этого создает большие неприятности вам и, по закону подлости, в момент совершенно неподходящий для этого
• Устройство любого выключателя зажигания сходно, оно состоит из замка и его контактной группы
• А контактная группа представляет собой две отдельных пластины, неподвижную и подвижную
• Подвижная пластина двигается при повороте ключа в замке и происходит замыкание контактов в нужной последовательности
• Уже сейчас на всех отечественных автомобилях успешно применяются выключатели, имеющие одинаковую конструкцию и порядок замыкания контактов

Причины замены

Как правило, замена личинок замков ваз 2109 осуществляется в таких случаях:

• Когда машину пытались угнать, и пострадала при этом личинка замка
• Если хозяин автомобиля потерял свои ключи
• Поломка личинки в процессе работы

Двигатель машины может не запускаться из-за плохого контакта.
Проверить это совсем не трудно, для этого достаточно иметь под рукой омметр, либо мультитестер с функцией омметра и пять минут времени:

• Отключаем «-» клемму от аккумулятора
• Снимаем нижний кожух с рулевой колонки

Сняли кожух и разомкнули контакты

• Отсоединяем контакты и проверяем сопротивление омметром
• У исправных контактов должно быть минимальное (нулевое) сопротивление
• Иначе вам необходима замена либо контактной группы, либо всего замка целиком

Замеряем сопротивление контактов при помощи омметраЗамена личинок замка ваз 2109 требует наличия инструментов:

• Новой личинки в комплекте с ключами
• Тонкой часовой отвертки
• Крестообразной отвертки
• Тонкого сверла
• Зубила
• Молотка
• Пассатижей

Не обязательно при любой поломке выполнять замену замка целиком, если причина неисправности кроется в сменных деталях, тогда выполняется частичный ремонт замка и замена личинок замков на ваз 2109 имеет смысл, когда ключ перестает свободно вращаться в замочной скважине. Еще вариант частичного ремонта – выполнение замены контактной группы, для этого достаточно минимума инструмента и немного разбираться в устройстве.
Разобраться в устройстве поможет наша инструкция:

• Ничто и никто не запрещает вам менять каждый раз замок целиком, и даже ездить на СТО, если вас устраивает цена
• После снятия кожуха открывается доступ к замку выключателя
• Личинка замка в принципе уже можно доставать на этом этапе
• Поэтому вытаскиваем боковой штифт, который удерживает ее в замке
• Это легко выполнить тонкой отверткой (часовой) при этом постукивая по ней небольшим молоточком
• Если таким образом штифт не вытаскивается, тогда попробуйте высверлить личинку аккуратно, при помощи тонкого сверла
• Если вам удобнее вынуть сначала, вынуть замок зажигания, прежде чем приступить к замене личинки, для этого необходимо отвернуть болты, крепящие выключатель зажигания к рулевой колонке
• Это необходимо делать, используя молоток и зубило, так как эти болты имеют срезанные головки
• Зубилом их надо слегка ослабить, а затем выкручивать пассатижами, как на фото внизу

Ослабляем болты, крепящие замок к рулевой колонке

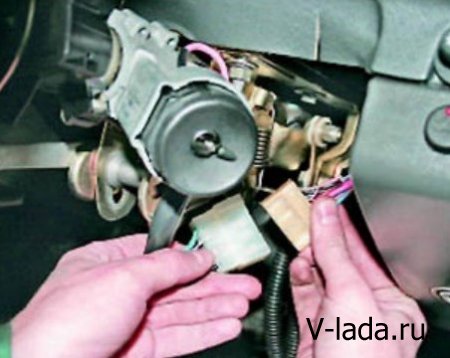

• Теперь снимаем скобу и сам замок с колонки, отключаем обязательно его электрический разъем
• Выкручиваем саморез, крепящий реле зажигания, и достаем его из-под панели
• Отсоединяем разъем
• Разъединяем «массовый» провод
• Используя крестообразную отвертку, выкручиваем саморез
• Затем отжимаем защелку, и снимаем крышку, затем контактную группу
• Итак, мы вынули выключатель

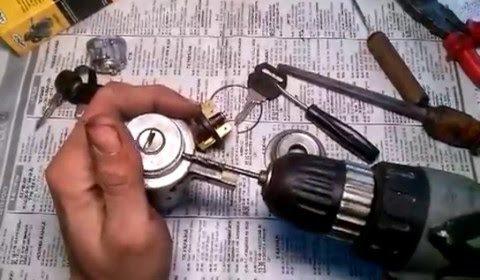

• Вынимаем личинку своими руками и замка зажигания, как уже описывалось выше
• Производим ее замену
• Проверяем работу замка с установленной новой личинкой, для этого поворачиваем ключ зажигания
• Не забываем после установки, проверить правильную работу блокировочного механизма, нашего рулевого вала
• Когда механизм не срабатывает, при полном обороте рулевой баранки, надо отрегулировать расположение замка на рулевой колонке
• Только после завершения регулировки расположения и проверки работоспособности нашего механизма блокировки, можно затягивать болты, пока полностью не оторвутся головки, воспользуйтесь для этой цели накидным ключом «10»

Меняем контактную группу

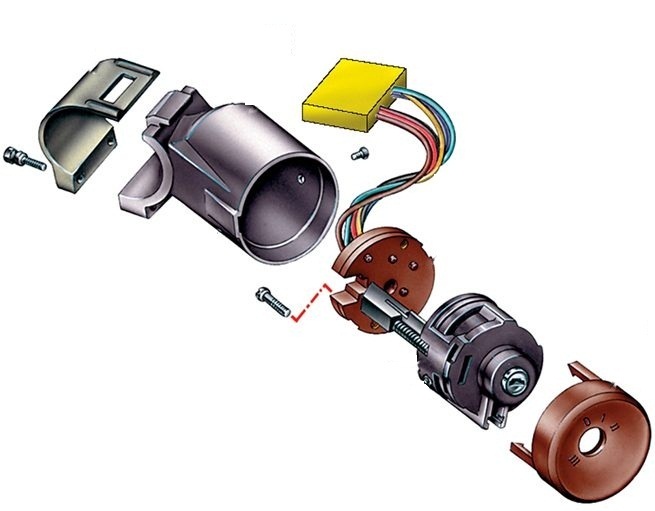

Схема замка в разобранном видеС точки зрения стоимости замена одной контактной группы получается наименее затратной:

• Все наши действия повторяются в принципе, как в выше описанном случае со снятием замка, придется снимать кожух и так далее
• Чтобы избежать распространенной неприятности, связанной с перепутыванием контактов, рекомендуется перед отключением пронумеровать (или как-то по-другому, их отметить)
• Такая мера сбережет ваши нервы и время
• Некоторые модели замков имеют в своей контактной группе стопорное колечко, и тут нам пригодится шило, чтобы его вынуть
• Важно потом не забыть вставить его на место
• Затем все собирается назад и прикручивается к рулевой колонке

На этом все, осталось завершить просмотр видео и спокойно менять любую деталь замка.

Ремонт и эксплуатация автомобиля Ваз 2108 2109 21099

Замок зажигания Ваз 2108 2109 21099 бывает старого и нового образцов: -Старый имеет четыре положения, реле и длинный ключ, -Новый без реле и с коротким ключом на три положения. Функций у замка зажигания две: -Электрическая: замыкание контактов в зависимости от положения ключа. -Механическая: блокировка рулевого колеса без ключа. То есть без ключа нельзя будет крутить руль, даже если минуя электрическую часть замка заведете машину. Чтобы вращать руль нужно будет разобрать замок и снять механическую блокировку.Неисправностей по электрической части у замка зажигания Ваз 2108 2109 21099 всего две (как впрочем и у всей электрики):1) Отсутствие контакта в определенном положении ключа. При этом машина может не заводится, либо не будут работать отдельные потребители. 2) Присутствие контакта там где не нужно. В таком случае замок начинает плавится, дымить и издавать характерный запах.Замена замка зажигания Ваз 2108 2109 21099:1) Снимаем кожух рулевого колеса. Для этого откручиваем шурупы крепящие верхнюю и нижнюю его часть между собой. Убрав защиту, сразу получаем доступ к замку зажигания и подрулевым переключателям.Кожух рулевого колеса Ваз 21092) Откручиваем пластмассовую облицовку замка зажигания отверткой. Снимаем ее.Замок зажигания Ваз 21093) Снимаем контактную группу замка зажигания.Контактная группа замка зажигания Ваз 2109Она подсоединяется к остальной проводку с помощью штекера. Если замена производится на замок зажигания нового образца, то необходимо будет немного переделывать проводку.Контактная группа замка зажигания Ваз 2109

Просто так подключить не получится, так как схемы расключения у них разные.
4)Затем откручиваем механическую часть замка, крепящуюся к рулевому колесу.

Замок зажигания без контактной группыОткручиваем механическую часть замкаНовый замок устанавливаем в обратном порядке. Отдельно продается контактная группа замка зажигания, которую можно заменить не трогая весь замок.Проверка правильности работы замка зажигания Ваз 2108 2109 21099:Чтобы проверить исправен ли замок в случае подозрений, нужна схема , указывающая какие контакты замыкаются между собой при различных положения ключа в замке зажигания.Схема для нового образца замка зажиганияСхема для старого образца замка зажиганияСхема приведена ниже: Пояснения к схеме(по цветам проводов контактной группы): Красный — на стартер, Розовый — +12В, Коричневый — +12В для включения реле зажигания, Белый — включение реле зажигания, Черный, голубой — прочие потребители. Положение ключа «0»: Ни один провод в контактной группе не должен звониться с другими. Все провода разомкнуты друг от друга. Положение ключа «1»: В данном положении включается реле зажигания и по голубому с черным проводу запитывается система зажигания Ваз 2108 2109 21099.

Белый замкнут с коричневым, розовый с голубым и черным. Положение ключа «2»: В данном положении опять таки реле зажигания остается включенным, подается +12В на реле включения стартера. Белый замкнут с коричневым, розовый с красным и черным.

Положение ключа «3»: В данном положении замыкаются цепи, обеспечивающие подсветку авто, габариты, сигнализацию дальним светом фар. Коричневый замкнут с черным, розывый с черным.Типичный пример неисправности контактной группы: автомобиль не заводится. Крутишь стартер, нет искры. Начинаешь грешить на коммутатор, датчик Холла, катушку. Но потом оказывается, что все исправно, просто система зажигания не запитана. То есть с замка зажигания Ваз 2108 2109 21099 не поступает питание на систему зажигания.На Главную.

Замена замка зажигания ваз 2109

Перед тем, как осуществить замену замка зажигания ваз 2109, нужно убедиться, что это действительно необходимо. Засовываем ключ в замок и устанавливаем его в положения, которые указаны в таблице. При этом происходит замыкание цепи. Когда поворачиваешь ключ в третье положение, начинает работать охранная система, если в нулевое, то система выключается.

Пошаговое руководство по замене замка зажигания ВАЗ 2109

Проверяется это легко: начните крутить руль и он не должен блокироваться. При повторном повороте ключа из первого положения во второе срабатывает блокировка. Во второе положение повернуть ключ можно лишь из положения нуль.

отворачивается шесть винтов, скрепляющих половинки кожуха на рулевой колонке. Нужно быть аккуратным, иначе винты могут упасть и потеряться.

удалите две половинки кожуха и резиновую облицовку замка зажигания ваз 2109.

затем разъединяем колодки от жгута проводов и реле зажигания. Засуньте ключ в замок зажигания, поставив его поле в нулевое положение. Так выключается противоугонная система.

отверните 4 болта крепления, уберите скобу, вытащите выключатель зажигания.

открутите винт крепления облицовки выключателя. Затем отожмите отверткой две пластмассовые защелки, чтобы снять саму облицовку.

удалите контактную группу и теперь разбор замка зажигания ваз 2109 окончен.

Многие водители замечали, что замок начинает заклинивать, хотя он заменен относительно недавно. Это заводской брак. От этого, к сожалению, никто не застрахован, однако с этим можно бороться, если у вас имеются все чеки. Либо знакомый автоюрист.Когда замок начинает заклинивать при пуске двигателя, на стартер будет все время подаваться напряжение, что может привести к его сгоранию. Но это не значит, что вам снова нужно будет покупать новый замок. Вместо этого купите силиконовую смазку в магазине и нанести ее внутрь замка. Делайте это регулярно, как только заметите, что выключатель зажигания заклинивает. Контактная группа замка должна быть в хорошем состоянии, ведь при их окислении возникают проблемы с автомобилем, а водитель зачастую даже не подозревает, почему они происходят.

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+EnterУстройство замка зажигания Лада КалинаВ цепи питания электрооборудования машины, кроме аварийной сигнализации, освещения салона, сигнала тСамостоятельная замена замка зажиганияИтак, для замены замка зажигания нужно:Две части составляют замок зажигания ВАЗ 2107: механизм переключения и контактная плата.Система зажигания ваз 2109 применяется в основном на карбюраторных автомобилях.Если вас интересует настройка зажигания ВАЗ-2109, предлагаем ознакомиться с этой статьей, так как простая инструкция не отличается доступностью и пКак и втягивающее реле любого стартера, реле зажигания ваз 2109 нужно для дистанционного включения электродвигателя стартера, а также для ввода в зБагажник в автомобиле – очень функционален. Он постоянно нужен – потому как что-то укладывается в него в период тех или иных перееПоказать еще

Ремонт ВАЗ 2108: самостоятельная замена замка зажигания

Замок зажигания, несмотря на свои размеры и незаметное расположение — играет большую роль в «жизнедеятельности» автомобиля. Выход из строя этого небольшого по размерам узла может парализовать работу всего транспортного средства. Изначально главной задачей замка зажигания была — защита автомобиля от угона. Но как показала практика, для того чтобы завести авто не обязательно иметь ключ, проще говоря, защита из замка зажигания вышла — «так себе». Продвинутые автоугонщики способны за считанные секунды взломать защиту самых навороченных противоугонных систем, а замок зажигания ВАЗ 2108 или другой отечественный аналог — развлечение для начинающих…

По большому счету, замок зажигания — обыкновенный прерыватель, который замыкает или размыкает определенные группы контактов. Неисправность замка зажигания — увеличит и без того большую вероятность угона вашего ТС, кроме того создаст вам самим большие неприятности и, как правило, в самый неподходящий для этого момент.

Как правило, замена замка зажигания ВАЗ 2108 осуществляется в следующих случаях:

Когда авто пытались угнать, при этом пострадал замок зажигания;

В случае потери ключа владельцем автомобиля;

Когда из строя вышла контактная группа.

Автомобиль может не заводиться по причине плохого контакта. Это несложно проверить, достаточно иметь омметр и несколько минут времени.

Отключите «-» клемму аккумулятора.

Снимите нижний кожух на рулевой колонке.

Отсоедините контакты и проверьте сопротивление омметром. Исправные контакты должны иметь нулевое сопротивление, в противном случае необходима замена контактной группы или всего замка зажигания в целом.

Замена личинки замка или контактной группыНеобходимость производить полную замену замка зажигания ВАЗ 2108 может возникнуть лишь в случае вышеописанных проблем, если же причиной неисправности является какая-то из его деталей, то имеет смысл произвести частичный ремонт замка зажигания. К примеру, нередки случаи когда ключ зажигания начинает плохо проворачиваться в замочной скважине, устранить неисправность можно путем замены личинки замка зажигания. Для того чтобы выполнить такой ремонт, достаточно обладать минимальным набором инструментов и знаний. Из инструмента потребуется лишь отвертка и молоток.Как заменить распредвал написано здесьПеред началом работы нужно обесточить замок зажигания ВАЗ 2108, для этого как всегда снимаем минусовую клемму с АКБ. Далее нужно снять кожух рулевой колонки. После, с целью облегчения процедуры замены личинки извлеките замок зажигания. Произведите замену неисправной личинки замка рабочей и  соберите все в обратной последовательности. Установите замок зажигания на место.Замена контактной группы замка зажигания ВАЗ 2108

С финансовой точки зрения замена контактной группы — наименее затратная. Все в принципе, как и предыдущем случае с личинкой замка, придется снимать замок и кожух.

Во избежание неприятностей связанных с перепутыванием контактов, рекомендую пронумеровать или как-нибудь обозначить провода куда какой был подключен, это позволит сэкономить время и нервы. Некоторые модели замков имеют стопорное кольцо в контактной группе, чтобы его снять потребуется шило. По завершению работы не забудьте установить стопорное кольцо обратно.Другие статьи на тему «Электросистемы»:

• Как снять генератор ВАЗ 2107 своими руками
• Как снять стартер ВАЗ 2110. Замена стартера ВАЗ 2110 своими руками
• Что такое кислородный датчик. Как проверить лямбда зонд ВАЗ

Если же у вас все намного сложнее и замена личинки или контактной группы ни к чему не привела, вам не избежать замены замка зажигания, как это сделать читайте далее.Самостоятельная замена замка зажигания ВАЗ 2108

Для данной работы нужно использовать специальные болты с отрывными головками, не рекомендую использовать вместо них — двадцатимиллиметровые М6, поскольку в таком случае снять ваш замок зажигания будет проще не только вам, но и угонщикам.

Используя зубило, нужно открутить или сбить болты.

Перед заменой замка поверните ключ в положение «I», чтобы защелка-фиксатор, которая блокирует механизм рулевого вала, могла войти в корпус замка.

Теперь, когда ничего не мешает, можете начинать установку нового замка зажигания.

Установите его на рулевой колонке, закрепите скобой, затем затяните конструкцию новыми крепежными болтами.

После установки не забудьте убедиться в правильности работы блокировочного механизма рулевого вала, если механизм не срабатывает, после полного оборота руля — нужно отрегулировать положение замка зажигания на рулевой колонке.

По завершению регулировки положения и проверки работоспособности механизма блокировки, затяните болты до полного отрыва головок, для этого используйте накидной ключ на «10».

Запустите мотор, убедитесь в правильности работы и отсутствии проблем с запуском, если все в порядке делаем вывод: замена замка зажигания ВАЗ 2108 своими руками поведена успешно!

Разборка замка зажигания ваз 2109

ГлавнаяВаз 2110Разборка замка зажигания ваз 2109Замок зажигания ваз с личинкой в сбореЛичинка замка зажигания ваз 2109, несмотря на небольшие размеры и совсем незаметное расположение — выполняет в сборе с замком главную роль в работе систем автомобиля. Поэтому выход из строя столь небольшого по размерам агрегата может полностью парализовать работу всего автомобиля.Выключатель зажигания служит для включения питания всей системы зажигания и пуска двигателя, стеклоочистителей, фонарей заднего хода, указателей поворота, а в некоторых модификациях даже радиоприемника и фар головного света. Кроме этого на некоторых машинах замок зажигания дополнительно оснащается противоугонным устройством, которое блокирует поворот рулевой баранки.На ваз 2109 замена личинки замка, выполняется очень просто. Важно лишь изучить последовательность выполнения и подобрать инструмент.Главным назначением замка изначально была защита машины от угона, однако:

• Сегодня, как видно из практики, чтобы завести и угнать автомобиль, угонщикам совсем не обязательно наличие ключа, либо его дубликата
• Выражаясь понятнее, защита из замка раньше оправдывала себя, а сегодня она — «так себе»
• Оснащенные современными технологиями и приборами продвинутые угонщики способны всего за несколько секунд взломать электронную защиту самых современных противоугонных систем
• А уж на ваз 2109 личинка замка либо сам замок ваз 2109, либо его отечественный аналог вообще можно назвать развлечением для начинающих
• На самом деле, замок зажигания является обыкновенным прерывателем, который при повороте ключа размыкает либо замыкает определенную группу контактов
• Появление неисправности замка зажигания увеличивает вероятность угона транспорта в несколько раз, кроме этого создает большие неприятности вам и, по закону подлости, в момент совершенно неподходящий для этого
• Устройство любого выключателя зажигания сходно, оно состоит из замка и его контактной группы
• А контактная группа представляет собой две отдельных пластины, неподвижную и подвижную
• Подвижная пластина двигается при повороте ключа в замке и происходит замыкание контактов в нужной последовательности
• Уже сейчас на всех отечественных автомобилях успешно применяются выключатели, имеющие одинаковую конструкцию и порядок замыкания контактов

Причины замены

Как правило, замена личинок замков ваз 2109 осуществляется в таких случаях:

• Когда машину пытались угнать, и пострадала при этом личинка замка
• Если хозяин автомобиля потерял свои ключи
• Поломка личинки в процессе работы

Двигатель машины может не запускаться из-за плохого контакта.Проверить это совсем не трудно, для этого достаточно иметь под рукой омметр, либо мультитестер с функцией омметра и пять минут времени:Сняли кожух и разомкнули контакты

• Отсоединяем контакты и проверяем сопротивление омметром
• У исправных контактов должно быть минимальное (нулевое) сопротивление
• Иначе вам необходима замена либо контактной группы, либо всего замка целиком

Замеряем сопротивление контактов при помощи омметра

Замена самой личинки замка либо контактной группы

Замена личинок замка ваз 2109 требует наличия инструментов:

• Новой личинки в комплекте с ключами
• Тонкой часовой отвертки
• Крестообразной отвертки
• Тонкого сверла
• Зубила
• Молотка
• Пассатижей

Не обязательно при любой поломке выполнять замену замка целиком, если причина неисправности кроется в сменных деталях, тогда выполняется частичный ремонт замка и замена личинок замков на ваз 2109 имеет смысл, когда ключ перестает свободно вращаться в замочной скважине. Еще вариант частичного ремонта – выполнение замены контактной группы, для этого достаточно минимума инструмента и немного разбираться в устройстве.Разобраться в устройстве поможет наша инструкция:

• Ничто и никто не запрещает вам менять каждый раз замок целиком, и даже ездить на СТО, если вас устраивает цена
• После снятия кожуха открывается доступ к замку выключателя
• Личинка замка в принципе уже можно доставать на этом этапе
• Поэтому вытаскиваем боковой штифт, который удерживает ее в замке
• Это легко выполнить тонкой отверткой (часовой) при этом постукивая по ней небольшим молоточком
• Если таким образом штифт не вытаскивается, тогда попробуйте высверлить личинку аккуратно, при помощи тонкого сверла
• Если вам удобнее вынуть сначала, вынуть замок зажигания, прежде чем приступить к замене личинки, для этого необходимо отвернуть болты, крепящие выключатель зажигания к рулевой колонке
• Это необходимо делать, используя молоток и зубило, так как эти болты имеют срезанные головки
• Зубилом их надо слегка ослабить, а затем выкручивать пассатижами, как на фото внизу

Ослабляем болты, крепящие замок к рулевой колонке

• Теперь снимаем скобу и сам замок с колонки, отключаем обязательно его электрический разъем
• Выкручиваем саморез, крепящий реле зажигания, и достаем его из-под панели
• Отсоединяем разъем
• Разъединяем «массовый» провод
• Используя крестообразную отвертку, выкручиваем саморез
• Затем отжимаем защелку, и снимаем крышку, затем контактную группу
• Итак, мы вынули выключатель
• Вынимаем личинку своими руками и замка зажигания, как уже описывалось выше
• Производим ее замену
• Проверяем работу замка с установленной новой личинкой, для этого поворачиваем ключ зажигания
• Не забываем после установки, проверить правильную работу блокировочного механизма, нашего рулевого вала
• Когда механизм не срабатывает, при полном обороте рулевой баранки, надо отрегулировать расположение замка на рулевой колонке
• Только после завершения регулировки расположения и проверки работоспособности нашего механизма блокировки, можно затягивать болты, пока полностью не оторвутся головки, воспользуйтесь для этой цели накидным ключом «10»

Меняем контактную группу

Схема замка в разобранном видеС точки зрения стоимости замена одной контактной группы получается наименее затратной:

• Все наши действия повторяются в принципе, как в выше описанном случае со снятием замка, придется снимать кожух и так далее
• Чтобы избежать распространенной неприятности, связанной с перепутыванием контактов, рекомендуется перед отключением пронумеровать (или как-то по-другому, их отметить)
• Такая мера сбережет ваши нервы и время
• Некоторые модели замков имеют в своей контактной группе стопорное колечко, и тут нам пригодится шило, чтобы его вынуть
• Важно потом не забыть вставить его на место
• Затем все собирается назад и прикручивается к рулевой колонке

На этом все, осталось завершить просмотр видео и спокойно менять любую деталь замка.masteravaza.ru

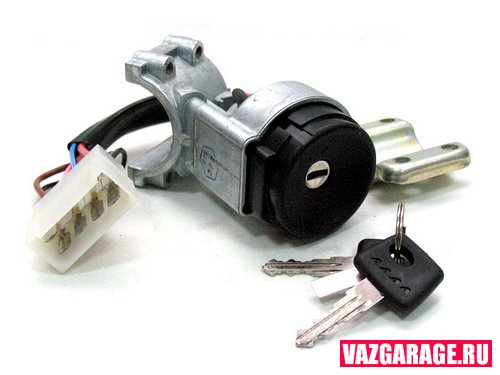

Замок зажигания Ваз 2109

Замок зажигания Ваз 2109 предназначен для запуска двигателя автомобиля. В статье мы рассмотрим замену замка зажигания и схему его подключения (распиновку).

Как поменять замок зажигания на Ваз 2109

Отверните шесть винтов крепления нижнего кожуха рулевой колонки.Снимите нижний кожух рулевой колонки и облицовку замка зажигания.Снимите верхний кожух рулевой колонки.Отсоедините колодку с проводами выключателя зажигания от жгута проводов.Отсоедините колодку с проводами выключателя зажигания от реле зажигания.Вставьте ключ в выключатель зажигания и поверните его в положение “0”, чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху колонки). Снимите скобу и выключатель зажигания.Сборка и установка замка зажигания Ваз 2109 производится в обратной последовательности.

Замок зажигания Ваз 2109 схема проводов

Ваз 2109 замок зажигания схема соединений и коммутации выключателя зажигания 1 – реле зажигания, 2 – штекерный разъем выключателя зажигания, 3 – выключатель зажигания Ваз 2109.

Устройство замка зажигания Ваз 2109

Положение ключа
Контакты под напряжением
Включаемые цепи

“0”–выключено
30 и 30/1
—

“I”–зажигание
30–INT
Наружное освещение. Освещение приборов. Сигнализация дальним светом фар

30/1–15/1
Обмотка возбуждения генератора. Система зажигания. Очиститель ветрового стекла. Блок управления электромагнитным клапаном холостого хода карбюратора. Указатели поворота. Свет заднего хода. Контрольные приборы

30/1–15/2
Ближний и дальний свет фар. Противотуманный свет. Фароочистители. Очиститель заднего стекла. Обогрев заднего стекла. Омыватель. Вентилятор отопителя. Вентилятор системы охлаждения двигателя

“II”–стартер
30–INT
См. положение I

30/1–15/1
См. положение I

30–50
Стартер

“III”–стоянка
30–INT
См. положение I

30/1–P
Стояночный свет

Устройство снятие и установка замка зажигания, а так же схема подключения контактной группы замка зажигания Ваз 2109 не зависит от типа панели приборов, что высокая, что низкая, замки зажигания одинаковые.Расскажите друзьям:Новый комментарий

замена замка зажигания своими руками

Ремонт ВАЗ 2108: самостоятельная замена замка зажиганияЗамок зажигания важен в работе автомобиля, так как неисправность этого узла приведет к остановке работы. Первоначальной задачей замка зажигания являлась защита автомобиля от угона, но сегодня опытные автовладельцы могут завести автомобиль без ключа.Основной же функцией этой детали является замыкание и размыкание определенных групп контактов. С ее поломкой вырастает возможность угона автомобиля.Заменять замок зажигания ВАЗ 2108 требуется, если:

• автомобиль пытались угнать, и старый замок зажигания сломан;
• потерян ключ;
• нарушена контактная группа.

Кроме того, причина неисправности незаводящегося автомобиля может быть в плохом контакте. Удостовериться в этом можно с помощью омметра. Для этого следует:

Отключить от аккумулятора минусовую клемму;

Демонтировать находящийся снизу кожух рулевой колонки;

Отсоединить контакты, проверить сопротивление омметром. На исправных контактах сопротивление должно быть нулевым. Если это не так, нужно заменять контактную группу или весь замок зажигания.

Ремонт ВАЗ 2108: самостоятельная замена замка зажигания

Как заменить личинку замка или контактной группы

Этому процессу может предшествовать плохое проворачивание ключа в замочной скважине. Для решения вопроса требуется только отвертка и молоток.С алгоритмом замены распределительного вала можно ознакомиться в этой статье

Также ознакомьтесь

В начале работы требуется провести обесточивание замка зажигания ВАЗ 2108 (для этого нужно отключение минусовой клеммы аккумулятора). Затем проводится демонтаж кожуха рулевой колонки, после чего извлекается замок зажигания. Затем можно заменить неисправную личинку и собрать все в обратном порядке.

Замена контактной группы замка зажигания ВАЗ 2108

2Эта процедура дешевле предшествующей. Для того чтобы заменит контактную группу замка зажигания, потребуется снятие замка и кожуха. Контакты лучше пронумеровать, чтоб их впоследствии не перепутать. На некоторых моделях замков в контактной группе бывают стопорные кольца. Для его снятия нужно будет шило. По завершению всей работы нужно установить кольцо обратно.

В этих статьях можно прочесть об электросистемах:

Замена замка зажигания ВАЗ 2108

В этой работе должны использоваться особые болты, имеющие отрывные головки, а не двадцатимиллиметровые М6 (последний вариант облегчит задачу угонщикам).

Зубилом открутить или просто сбить болты.

4

Прежде чем заменять замок, нужно установить ключ в положение «I». А блокирующая механизм рулевого вала защелка-фиксатор должна войти в корпус замка.

Затем устанавливаем новый замок зажигания на рулевую колонку, закрепляем скобой, далее нужно затянуть конструкцию крепежными болтами.

Удостовериться в то, что блокировочный механизм рулевого вала работает исправно. Если присутствуют какие-то неполадки, нужно сделать полный оборот руля и отрегулировать положение замка зажигания рулевой колонки.

Затянуть болты до момента отрыва головок. Сделать это можно накидным ключом на «10».

Ремонт ВАЗ 2108: самостоятельная замена замка зажиганияРемонт ВАЗ 2108: самостоятельная замена замка зажиганияЗапустить двигатель. Если никаких проблем не возникает, можно сделать вывод, что самостоятельная замена замка зажигания ВАЗ 2108 произведена успешно.

Рекомендуем почитать

prostovaz.ru

Ремонт ВАЗ 2109 (Лада Самара) : Выключатель (замок) зажигания

Руководства по ремонту

Руководство по ремонту ВАЗ 2109 (Лада Самара) 1987+ г.в.

Выключатель (замок) зажигания

ПримечанияДля проверки выключателя зажигания последовательно устанавливайте ключ в положения, при которых должны замыкаться цепи, указанные в таблице.При установке ключа в положение “III” должно включаться противоугонное устройство. При повороте ключа из положения “III” в положение “0” противоугонное устройство должно выключаться. Это можно проверить, поворачивая рулевое колесо.При повторном запуске из положения “I” в положение “II” включается блокировка. Ключ в положение “II” можно повернуть только из положения “0”.Если есть дефекты, замените контактную группу или выключатель зажигания.

Положение ключа
Контакты под напряжением
Включаемые цепи

“0”–выключено
30 и 30/1
—

“I”–зажигание
30–INT
Наружное освещение. Освещение приборов. Сигнализация дальним светом фар

30/1–15/1
Обмотка возбуждения генератора. Система зажигания. Очиститель ветрового стекла. Блок управления электромагнитным клапаном холостого хода карбюратора. Указатели поворота. Свет заднего хода. Контрольные приборы

30/1–15/2
Ближний и дальний свет фар. Противотуманный свет. Фароочистители. Очиститель заднего стекла. Обогрев заднего стекла. Омыватель. Вентилятор отопителя. Вентилятор системы охлаждения двигателя

“II”–стартер
30–INT
См. положение I

30/1–15/1
См. положение I

30–50
Стартер

“III”–стоянка
30–INT
См. положение I

30/1–P
Стояночный свет

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните шесть винтов крепления нижнего кожуха рулевой колонки.
2. Снимите нижний кожух рулевой колонки…
3. …и облицовку замка зажигания.

4. Снимите верхний кожух рулевой колонки.
5. Отсоедините колодку с проводами выключателя зажигания от жгута проводов.
6. Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

7. Вставьте ключ в выключатель зажигания и поверните его в положение “0”, чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху колонки). Снимите скобу и выключатель зажигания (см. примечания 1 и 2).
Примечание 1Если головки болтов срезаны, болты необходимо высверлить или вывернуть с помощью отвертки и молотка.
Примечание 2На части автомобилей устанавливается выключатель зажигания, крепящийся двумя болтами. В верхней части скобы есть прорезь, в которую входит крючок на корпусе выключателя зажигания.

8. Отверните винт крепления облицовки выключателя.
9. Снимите облицовку выключателя, отжав отверткой две пластмассовые защелки.
10. Снимите контактную группу.

11. Сборка и установка выключателя зажигания производится в обратном порядке.

Как Поменять Замок Зажигания На Ваз 2109 ~ AUTOTEXNIKA.RU

Главная страница » Как Поменять Замок Зажигания На Ваз 210906.06.2018Подмена замка зажигания и контактной группы на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099Добро пожаловать!
Замок зажигания ломается достаточно таки изредка, но всё же это бывает. Подробная видео инструкция о том как поменять сальник вторичного вала КПП (другое название задний сальник) на классическом семействе ВАЗ 2107 2106 2105. Как поменять масло в коробке ВАЗ 2114 — LuxVAZ. Модуль зажигания на ВАЗ 2110: признаки неисправности. После поломки замка его конечно нужно поменять на новый, но как это сделать спросите вы? Некие люди ответ на этот вопрос всё таки знают, а некие нет. Снятие замка зажигания Ваз-2109. и замок зажигания. с синхронизаторами на iii и iv. Как снять и почистить форсунки на ВАЗ 2109 (инжектор)? Все жидкости охлаждения Замена. Для незнающих людей как раз мы и подготовили эту статью, в какой будет описываться детально ход подмены замка зажигания. Как проверить неисправность катушку зажигания на автомобиле. Затем – турбину на ВАЗ 2107, как впрочем, Решив установить турбину на свой видавший виды. Как снять передний бампер на ВАЗ 2109 (видео) -.

А в конце этой статьи вы найдёте видео ролик, в котором будет подробно описываться ход замены этого замка.

Примечание!
Для замены замка зажигания, понадобятся следующие инструменты: Во-первых нужны будут отвертки, а так же пригодится сверло, небольшой молоток, пассатижи и обязательно нужно будет запастись зубилом!Краткое содержание:Когда нужно менять замок зажигания и контактную группу? Он подлежит замене при его поломки, а так же при потере ключа, и ещё в том случае если личинка в замке перестала поворачиваться и застопорилась на одном месте.Контактная группа подлежит замене при её деформации, и ещё в том случае если после поворота ключа в замке, двигатель у автомобиля перестал заводится.Примечание!
Прежде чем сразу говорить то что во всём виновата контактная группа замка, сперва проверьте контакты её колодок проводов на работоспособность. (Как проверить контакты контактной группы, смотрите ниже в рубрике: «Проверка контактов колодки проводов»)

Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:
1) В начале с «АКБ — это аккумуляторная батарея», отверните гайку которая удерживает клему «-» на АКБ и после чего скиньте клему. (Как скинуть с АКБ минусовую клему, см. в статье про «Замену аккумулятора на ВАЗ», в «первом» пункте)2) Затем снимите кожух рулевой колонки и оба под-рулевых переключателя. (Как снять кожух и оба переключателя см. в статье: «Замена под-рулевых переключателей»)

• Далее операция для наглядности будет показана при снятом руле, но всё же снять замок зажигания можно и не снимая руля.

3) Следом вставьте если замок позволяет, то в таком случае вставьте в него ключ зажигания и поставьте в положение «0».

Замена замка зажигания ВАЗ 2109

Меняем замок на Девятке. Как почистить печку на ваз 2109. Замок зажигания ВАЗ 2109: описание, виды. Простая и доходчивая видео инструкция о том как поменять ступицу на автомобилях ВАЗ 2107 2105 2104. Как найти песню из видео .

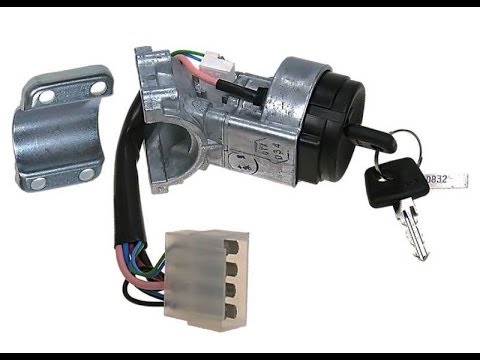

Замок зажигания ВАЗ 21099ЗаменаБыстрый ремонт

Быстрая замена ,без снятия старого, замка зажигания ВАЗ 21099.Новый замок ВАЗ 21010цена 10Примечание!
Ключ нужно устанавливать в такое положение лишь для того, чтобы отключить противоугонное устройство!4) Теперь выверните четыре болта, которые крепят замок зажигания. Как снять и почистить форсунки на ВАЗ 2109 (инжектор)? ВАЗ 21099, охлаждающей жидкости. В том случае если эти болты у вас стоят болты со срезанной головкой, тогда сбейте их при помощи молотка и зубила. (Обязательно прочтите пункт «Важно!»)Примечание!
Если не получится то в таком случае попробуйте высверлить все четыре болта, но только делайте это аккуратно не повредив ничего!5) После того как болты будут ослаблены, извлеките их при помощи пассатижей из отверстия.

6) Далее с левой стороны снимите скобу, а с правой замок зажигания.

7) Теперь разъедините колодку проводов с электрическим разъёмом.8) И в завершение подлезьте под приборную панель, и уже там отсоедините разъём идущий от замка зажигания к реле.Установка:
Установка нового замка производится в обратном порядке снятию.

Проверка контактов колодки проводов:

1) В начале снимите замок с автомобиля, воспользовавшись для этого приведённым текстом выше.2) Далее при помощи «Омметра» или же «Мульти-метра» с включенным на нём функцией «Омметр», подсоедините его выводы к электрическому разъему и после чего посмотрите на показания прибора.Примечание!
Прибор должен будет чётко показывать «0», при ином стечение обстоятельств замените контактную группу!

Замена контактной группы:

1) Для начала на снятом замке зажигания при помощи отвёртки отверните винт, который крепит крышку замка зажигания.2) Затем отвёрткой отожмите две пластмассовые защёлки крепящие крышку замка.3) После чего снимите крышку.4) И в завершение, с замка зажигания снимите контактную группу.Примечание!
Установка контактной группы, осуществляется в обратной последовательности!Важно!
Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонки четырьмя болтами, на некоторых автомобилях он крепится лишь при помощи двух болтов а сверху он закреплён при помощи крючка который указан красной стрелкой!Дополнительный видео материал:
Ниже мы подготовили ролик, связанный с заменой замка зажигания на автомобилях «Самарского» семейства.

Устраняем неисправности замка зажигания любимой «Девятки»

ЗЗ встречается старого и нового образца. Старый имеет 4 положения, длинный ключ и реле. В новом отсутствует реле, есть 3 положения и короткий ключ.Замок зажигания ВАЗ 21099, как и других моделей, выполняет две функции:

• механическую – блокирует руль без ключа;
• электрическую – замыкает контакты в зависимости от положения ключа.

ЗЗ автомобиля 2109

Схема

Схема замка зажигания представляет собой положение ключа в замке и может быть представлена в виде таблицы:

Положение ключа
Что происходит

 «0»
Питание автомобиля отсутствует.

«I»
Напряжение подается на все элементы электросети.

«II»
Напряжение подается на стартер.

«III»
Свет ручного тормоза, габаритное освещение.

Распиновка старого образцаСхема подключения нового образца

Характерные неисправности

Так как на ВАЗ 2109 замок зажигания выполняет две функции, то и характер неисправностей можно разделить на механические и электрические, хотя и чаще всего ломается замок в режыме стартера:

К механической неисправности относится заклинивание сердцевины, в каком-либо положении: физически невозможно провернуть ключ. В этом случае можно ввести внутрь немного силиконовой смазки. Если это не помогает, то придется снять замок зажигания и поменять на новый.

Электрические неисправности могут возникнуть при определенном положении ключа, когда нарушена целостность электросети в коммутаторе. Если контакта нет, не будут работать все компоненты системы. Если контакт есть, но замыкание происходит не там, где нужно, это чревато коротким замыканием и перегревом ЗЗ. Он может оплавиться, появится специфический запах (автор видео — MAQS MAC).

Инструкция по ремонту и замене

В основном ЗЗ можно отремонтировать. Ремонт обычно заключается в замене сердцевины или контактной группы. Если после ремонта проблема осталась, то необходима замена замка зажигания.Сердцевина ЗЗ ВАЗ 2109На ВАЗ 2109 замена сердцевины состоит из следующих действий:

Сначала снимается защитно-декоративный кожух с рулевой колонки, а также переключатели стеклоомывателей и поворотов.

Замок крепится с помощью винтов и крючковой защелки. С выкручиванием винтов, могут возникнуть проблемы, так как у них срезаны головки. Чтобы их удалить, сначала нужно ослабить ударами зубила, а потом выкрутить с помощью плоскогубцев. Можно винты аккуратно высверлить.

Далее разъединяем хомуты, выводя их из зацепления.

Вытянув боковой штифт, можно вынимать сердцевину. Если не получилось, то сердцевину можно высверлить с помощью тонкого сверла. В крайнем случае придется демонтировать весь узел.

На следующем этапе нужно отсоединить разъем, штекер проводов, а также провод массы.

Отжав защелку, можно снимать крышку и контактную группу.

Вставляем новую сердцевину и проверяем работу. При проворачивании ключа, должны работать все процессы.

Контактная группа ЗЗЗамена контактной группы замка зажигания ВАЗ сводится к демонтажу ЗЗ: схема снятия описана выше.При выполнении процедуры следует соблюдать следующие рекомендации:

• перед тем как отключить контакты, им желательно присвоить номера, это поможет избежать ошибок при подключении;
• если в конструкции контактной группы присутствует стопорное кольцо, то сначала нужно вынуть его с помощью шила.

Зная, как устроен замок зажигания на ВАЗ 2109, и имея хотя бы небольшой опыт работ, можно своими руками выполнить ремонт, не прибегая к помощи специалистов. Таким образом можно сэкономить на техническом обслуживании. Загрузка …

Видео «Замена ЗЗ»

В этом видео демонстрируется ремонт замка зажигания ваз 2109 (автор ролика — Виталий Рау).
