Замена шаровых опор — бортжурнал Лада 2107 2007 года на DRIVE2

Наконец-то нашел время поменять шаровые опоры, а то купил давно, вместе с сеткой еще. Все в багажнике катались, не до них было. Не скажу что что-то стучало, просто для профилактики пожалуй. Да и за время пользования машиной появилось некое предчувствие что ли, шестое чувство, не знаю как объяснить даже. Сросся в общем)))До этого шаровые менял примерно на 30 000, года четыре — пять назад, и то, только нижние. Менял по ошибке, все не мог найти стук. Оказалось что просто не правильно затянули сайлентблоки на заводе. ВАЗсервис))На замену в общей сложности потребовалась неделя, т.к менял по выходным.

На всякий случай к шаровым (ТРЭК Чемпион, усиленные верхние и нижние) купил и «вилку». И еще, в комплекте нет крепежа, докупил сразу.

Еще две шаровые и рисунок был бы собран)Итак, Часть первая.
Менял в деревне, во дворе. Начал с правой стороны. Тут все как обычно, ничего нового: поднял машину, снял колесо, начал откручивать. Пыльник верхней шаровой порвался, сам шаровый палец имел ощутимый люфт.Резина не выдержала и треснулаЕще бы, 100 000 км по нашим дорогам за шесть лет. Нижняя была во вполне хорошем состоянии, смазка только почернела. Тоже усиленные ТРЭК Чемпион, кстати. Пыльник силиконовый почти такой же эластичный что и на новых.Открутилось все вполне неплохо, за исключением крепежа нижней шаровой. Головка на 13 с внутренней стороны рычага не пролезла, отпилил болты болгаркой. Пальцы шаровых подзакисли, пришлось воспользоваться «вилкой». Т.е., если обычно достаточно ударить молотком несколько раз по сошкам (места помечены на картинке), то в этот раз этого было недостаточно.Бить сюда)

И, кстати, довольно частая ошибка: при использовании всякого рода съемников («вилка» не в счет) постукивать все равно желательно. Иначе можно и съемника лишиться, и руки порезать и шаровую не вынуть.

Вилка после первого же использования. Металл довольно мягкий. Потому и дешевле остальных в разы.На всякий случай осмотрел новые шаровые, по традиции смазки в них было недостаточно. Под пыльниками вообще пусто. Исправил.Все снятые детали заменил на новые.На замену ушло часа 3-4 неспешной работы.Часть вторая.До опор левой стороны добрался только через неделю. Чтобы не мешать соседям поехал в ближайший гаражный кооператив, вернее остатки его. Перевозят потихоньку всех и места там теперь полно, никому не помешаю. Да и советчиков меньше.Схема та же. Только состояние шаровых оказалось чуть получше чем было на правой стороне. Верхняя вообще без проблем выскочила после первого удара. На замену верхней вместе со снятием ушло минут 15. Я уж было решил что старею раз ничего не сломалось.А нет, все нормально.Хороший был ключ, отдельно купленный за неплохие в общем-то деньги.

С нижней шаровой пришлось повозиться, как вы наверное догадались. Крепеж старой опоры открутился замечательно.

Гайку от верхней шаровой случайно прихватил, не фотошоп)Опора выскочила почти сразу, аналогично верхней. И тут засада. Гайка шарового пальца проскальзывала вместе с пальцем. Знакомое многим, уверен. Дело в том, что гайку шаровго пальца нижней опоры нельзя открутить сразу, в кулак упирается. И после выбивания из сошки палец это очень часто начинает прокручиваться. И чем бы я её не поджимал, все тщетно.На примере правой стороны.Выход нашелся довольно быстро. В багажнике, а там у меня полно чего есть, лежала ножевка по металлу, ею и отпилил злополучный палец. Привет Ильфу и Петрову)) И отдельный привет тов. Балаганову, не зря его вспоминали с Tux совсем недавно.Примерно так я и выглядел, только без кепки)Враг повержен)Быстро установил новую шаровую на место, собрал, поехал.
Получилось в это раз дольше, часов 5 потратил.Спасибо за внимание!

Замена верхней и нижней шаровой опоры ВАЗ 2107: как проверить и поменять, инструкции с фото и видео

Шаровая опора автомобиля — соединительная конструкция, входящая в состав подвески и позволяющая закреплённому на ней колесу вращаться в различных направлениях. Выход её из строя во время движения может привести к серьёзной аварии. Поэтому каждый владелец ВАЗ 2107 должен знать алгоритм проверки работоспособности и замены шаровых опор.

Назначение шаровых опор ВАЗ 2107

Шаровая опора (ШО) представляет собой обыкновенный шарнир, встроенный в подвеску ВАЗ 2107 и позволяющий колесу перемещаться только в горизонтальной плоскости. При этом она ограничивает возможность движения колеса в вертикальном направлении.Шаровые опоры на последних версиях ВАЗ 2107 стали более компактнымиШаровые опоры ВАЗ 2107 весьма недолговечны, поэтому их приходится часто менять.

Конструкция шаровых опор ВАЗ 2107

Раньше на легковых автомобилях не было шаровых опор. Их заменяли громоздкие шкворни, которые нужно было часто смазывать. Подвижность таких соединений оставляла желать лучшего. Это, в свою очередь, отрицательно сказывалось на управляемости автомобиля. Конструкторы ВАЗ 2107 отказались от шкворней и установили шаровые опоры. Первые ШО состояли из:

корпуса;
шарового пальца;
пружины;
пыльника.

Палец запрессовывался в неподвижную проушину, фиксировался мощной пружиной и закрывался пыльником. Эту конструкцию тоже нужно было периодически смазывать, но довольно редко (примерно два раза в год). Менять смазку шкворней приходилось каждую неделю.В современных шаровых опорах пружины не используютсяВ дальнейшем ШО ВАЗ 2107 постоянно совершенствовались:

из конструкции исчезла пружина;
стальной пыльник был заменён на пластиковый;
неподвижная проушина, в которой фиксировался палец, стала компактнее и получила пластиковую внешнюю отделку;
ШО стали неразборными, то есть практически одноразовыми.

Один знакомый водитель уверял меня, что нашёл отличный способ продлить жизнь пластиковым пыльникам. Перед установкой новых шаровых опор он всегда наносил на пыльники толстый слой силиконовой мази, которую автовладельцы используют для того, чтобы резинки на дверях машины зимой не замерзали. С его слов выходило, что пыльники после такой процедуры становятся практически «неубиваемыми». На мой вопрос, как мазь, предназначенная для резины, сможет улучшить качество пластика, мне было рекомендовано просто попробовать и убедиться во всём лично. К сожалению, руки до этого так и не дошли. Так что проверить эту водительскую находку я предоставляю читателю.

Причины выхода из строя шаровых опор ВАЗ 2107

Основные причины выхода ШО из строя следующие:

Знакопеременная ударная нагрузка. В результате разрушается шаровой палец, запрессованный в проушину подвески. Опора сконструирована так, что ударные нагрузки, приходящиеся на шар пальца, очень велики. При низком качестве дорог эти нагрузки кратно увеличиваются. В таких условиях даже качественная ШО не сможет полностью выработать свой ресурс.

Дефицит смазки. Под действием ударных нагрузок смазка из ШО постепенно выдавливается. Кроме этого, со временем смазка теряет свои оригинальные свойства.

Разрушение пыльника. Пыльник защищает шарнирное соединение от попадания грязи. Если в нём появляется трещина, грязь, попавшая в шарнир, превращается в абразивный материал и стачивает поверхность шарового пальца.Через трещину в пыльнике в шарнир попадает грязь и стачивает поверхность шарового пальца

Признаки неисправности шаровых опор ВАЗ 2107

К основным признакам неисправности ШО ВАЗ 2107 относятся:

Посторонние звуки. Во время движения со стороны колеса начинает раздаваться стук или скрежет. Особенно отчётливо это проявляется на неровной дороге при скорости около 30 км/ч и обычно является следствием частичного разрушения шара на пальце опоры.

Раскачивание колеса. При наборе скорости колесо начинает слегка раскачиваться в разные стороны. Происходит это вследствие люфта, возникающего в ШО из-за её износа. Ситуация довольно опасная, и люфт нужно оперативно устранить. В противном случае колесо на скорости может развернуться под прямым углом к кузову.Люфт в шаровой опоре приводит к раскачиванию переднего колеса, которое может на скорости развернуться

Скрежет и скрип при повороте руля влево или вправо. Причиной является отсутствие смазки в одной из ШО (обычно из строя выходит только одна из опор).

Неравномерный износ передних и задних шин. Это может произойти не только из-за неисправных ШО. Причиной неравномерного износа может стать неправильно выставленный развал и схождение колёс, недостаточное или избыточное давление воздуха в отдельных колёсах и т. п.

Диагностика шаровых опор ВАЗ 2107

Удостовериться, что причиной скрежета или скрипа является именно шаровая опора, можно различными способами.

На слух. Для этого потребуется помощник. Два человека раскачивают автомобиль с заглушённым двигателем, одновременно надавливая с двух сторон на капот автомобиля. Если при этом со стороны одного из колёс раздаётся нехарактерный звук, соответствующая ШО изношена или нуждается в смазке.

Выявление люфта ШО. Колесо, на котором с большой долей вероятности вышла из строя опора, поднимается домкратом примерно на 30 см. Помощник из салона до отказа выжимает педаль тормоза. После этого следует с силой покачать колесо сначала в вертикальной плоскости вверх и вниз, затем вправо и влево. При заблокированных тормозах люфт сразу проявится. Даже если он незначителен, ШО всё равно необходимо поменять.Для выявления люфта шаровой опоры колесо следует сначала покачать вверх и вниз, а затем вправо и влево

Осмотр шаровых пальцев. Этот способ актуален лишь для последних моделей ВАЗ 2107, ШО которых имеют специальные смотровые отверстия для контроля износа шарового пальца без разборки опоры. При износе пальца более 6 мм шаровую опору следует заменить.

Выбор шаровых опор для ВАЗ 2107

Главный элемент любой ШО — шаровой палец, от надёжности которого зависит эксплуатационный ресурс всего узла. Качественный шаровой палец должен удовлетворять следующим требованиям:

палец должен изготавливаться только из высоколегированной стали;
шар пальца должен в обязательном порядке подвергаться процедуре цементации (поверхностного упрочнения), а тело пальца должно быть закалено, а затем охлаждено в масле.

Другие элементы опор производятся способом холодной высадки с последующей термической обработкой.Такая технология изготовления ШО довольно дорогостояща. Поэтому есть лишь несколько фирм, производящих качественные опоры для ВАЗ 2107. К ним относятся:

Белебеевский завод «Автокомплект»;Шаровые опоры «Белебей» пользуются большой популярностью у владельцев ВАЗ 2107
ПО «Начало»;Шаровые опоры производства ПО «Начало» дороже опор «Белебей», и найти их в продаже гораздо сложнее
Pilenga (Италия).Итальянские ШО Pilenga — одни из самых дорогих и долговечных опор для ВАЗ 2107

При выборе шаровых опор для ВАЗ 2107 следует остерегаться подделок. Таких изделий на рынке довольно много. Некоторые из них выполнены настолько качественно, что способны ввести в заблуждение даже специалиста. Единственным критерием, позволяющим отличить подделку от оригинала, является цена. Некачественные ШО стоят вдвое дешевле настоящих. Однако экономить на деталях, от которых в буквальном смысле зависит жизнь водителя, недопустимо.

Замена шаровых опор ВАЗ 2107

Шаровые опоры на ВАЗ 2107 ремонту не подлежат. На первых «семёрках» устанавливались разборные ШО, из которых можно было извлечь изношенный шаровой палец и заменить его. Современные же опоры не разбираются. Более того, если даже допустить возможность разборки, всё равно отремонтировать ШО не удастся, так как шаровые пальцы для ВАЗ 2107 давно сняты с производства.Для замены ШО потребуется:

комплект новых шаровых опор;
домкрат;
приспособление для выдавливания опор из проушин;
комплект рожковых и торцевых ключей;
молоток;
отвёртка с плоским лезвием.

Порядок действий при замене шаровых опор

Замена шаровых опор на ВАЗ 2107 осуществляется следующим образом.

Поддомкрачивается и снимается колесо, на котором планируется замена ШО.

Рожковым ключом на 22 откручивается гайка крепления верхнего шарового пальца.Гайка крепления верхнего шарового пальца ВАЗ 2107 откручивается ключом на 22

С помощью специального приспособления палец выпрессовывается из проушины.Верхний шаровый палец ВАЗ 2107 выдавливается с помощью специального приспособления

Вместо приспособления для выдавливания пальца можно использовать молоток, которым наносится несколько ударов по подвеске. При этом палец поддевается монтажной лопаткой и вытаскивается вверх. Так как монтажная лопатка используется в качестве рычага, она должна быть довольно длинной.Вместо приспособления для выдавливания шарового пальца можно использовать молоток

Ключом на 13 откручиваются три болта крепления верхней опоры к подвеске.Болты крепления верхней шаровой опоры откручиваются ключом на 13

Верхняя шаровая опора извлекается из подвески.

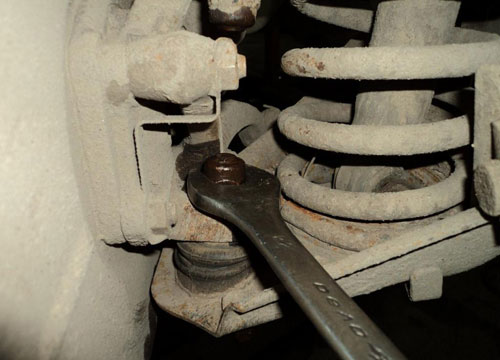

Ключом на 22 ослабляется (на 6–7 оборотов) гайка крепления нижней шаровой опоры. Полностью выкрутить её невозможно, так как она упрётся в рычаг подвески.

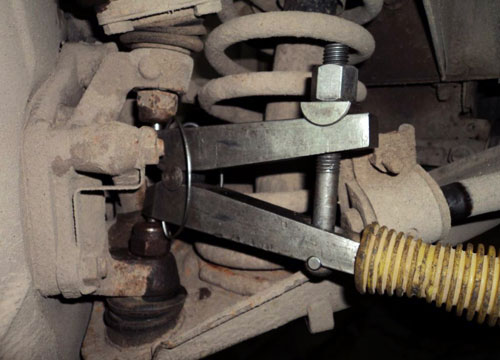

С помощью специального приспособления из проушины выдавливается нижний шаровой палец.Нижний шаровый палец ВАЗ 2107 тоже выдавливается с помощью специального приспособления

Гайка крепления шарового пальца откручивается полностью.

Ключом на 13 откручиваются три крепёжных болта на проушине. Нижняя ШО извлекается из подвески.Нижние болты крепления шаровой опоры откручиваются торцовым ключом на 13

Устанавливаются новые шаровые опоры.

Подвеска собирается в обратной последовательности.

Видео: замена шаровой опоры ВАЗ 2107

Таким образом, технически заменить шаровые опоры ВАЗ 2107 довольно просто. Однако на практике для выдавливания шаровых пальцев из проушин потребуется немалая физическая сила. Поэтому любому автовладельцу перед началом работ по замене ШО следует реально оценить свои возможности.

Замена нижней шаровой опоры на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Жигули, Классика

UPD. 30.10.2016Нижнюю шаровую опору можно назвать самой слабой и капризной/проблемной деталью передней подвески автомобилей Ваз 2101-2107 Жигули. Владельцы Классики Вы со мной согласны? Думаю, что согласны. Так как картина на дороге — обездвиженные Жигули с вывернутым передним колесом, например на перекрёстке или повороте, не является редкостью. Поэтому проверку состояния передней подвески лучше делать регулярно или внепланово, при первом появлении скрипа или стука в ходовой автомобиля. И если же техосмотр выявит износ шаровой опоры, то с ремонтом лучше не затягивать. Так как вылет шаровой на дороге — это серьёзная проблема! И, если она произойдёт, то Вам обеспечен ремонт на проезжей части (самостоятельно, без подготовки и инструмента, Вы заменить опору не сможете) с вызовом автомастера на место событий (правда, далеко не каждый мастер согласится на работу под открытым небом, для отказа найдутся причины) или транспортировка автомобиля на СТО при помощи эвакуатора. Кому нужны такие приключения? Тем более, что заменить нижнюю шаровую опору на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Жигули вполне по силам даже начинающему автомобилисту. Главное — это серьёзно подготовиться к работе, то есть, прочитать этот материал-фотоотчёт до конца)))Инструмент. На фотографии №1 Вы сможете увидеть основной арсенал инструмента, без которого я, например, не возьмусь за замену нижней шаровой опоры на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107.

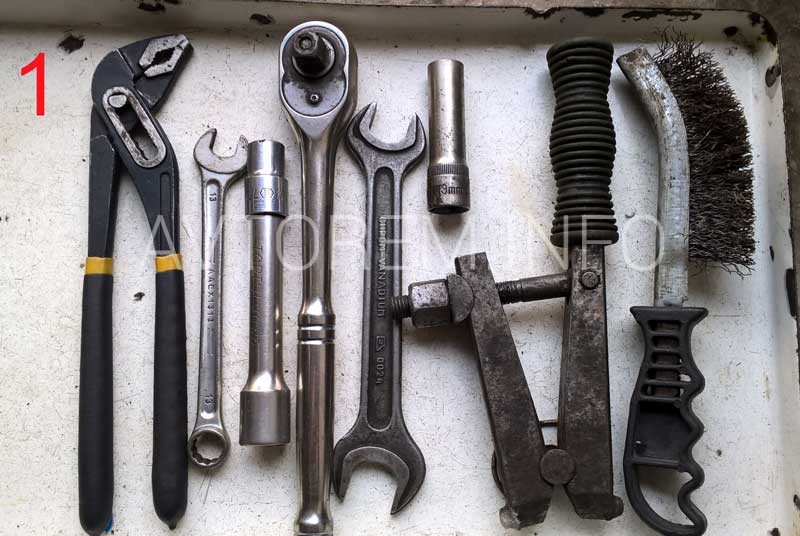

В основной список, кроме баллонного ключа, домкрата и ВД-40, входят: торцовый и накидной ключи на 13, рожковый ключ на 22, щётка по металлу, раздвижные пассатижи и СЪЁМНИК ШАРОВЫХ ОПОР автомобилей Ваз 2101-2107. Съёмник для шаровых опор, крайне необходим.

Понимаю, что он стоит недёшево и можно заменить шаровую опору без съёмника (как это сделать я опишу ниже), но, поверьте, со съёмником работать значительно легче, удобней и быстрей.Запчасти. Здесь всё просто. От себя рекомендую покупать и устанавливать только усиленные нижние и верхние шаровые опоры. Так как стоковые шаровые опоры уже давно вышли из доверия. Да, шаровый палец с усиленной опоры тоже можно вырвать, но сделать это будет, как минимум, в два раза сложней. А это уже не мало. Дальше, пройдусь по производителям, чьи шаровые опоры вызывают доверие: ТРЕК TRS SPORT (дорогие, но самые лучшие и надёжные шаровые опоры для Классики), АвтоВаз, Кедр, Белебей, Белмаг.

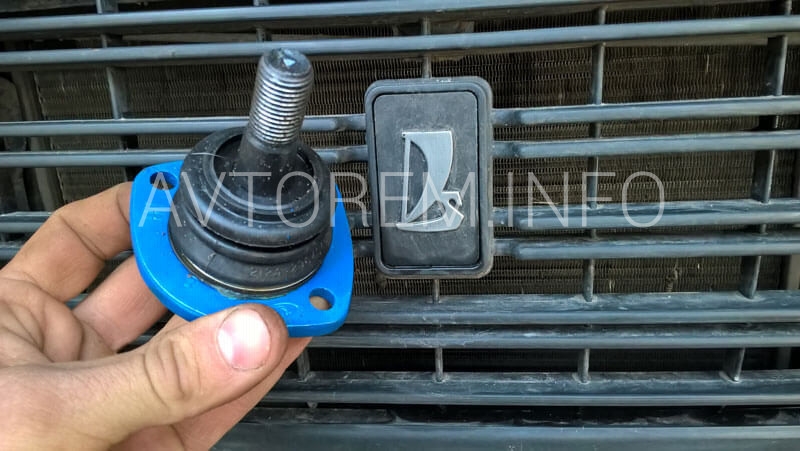

Очень хорошо, если в комплекте с шаровой опорой будет идти крепёж (гайка шарового пальца, три болта с гайками и гравёрами). Смотрим фотографию 2.

Почему, я написал «хорошо»? Потому что, производители часто поставляют на рынок шаровые опоры в двух вариантах: с крепежом в комплекте и без. С крепежом опора естественно дороже. Но, я советую, всё-таки брать с крепежом (при дальнейшем прочтении, Вы поймёте, что данный совет будет полезен).Что ещё по запчастям сказать? Да, вот: стоковые верхние и нижние шаровые опоры для Ваз 2101-2107 внешне отличаются друг от друга. Поэтому при установке попутать их местами довольно сложно.

Что не скажешь о шаровых опорах усиленной версии. Поэтому производители выбивают на опорах обозначения «В» (верх) и «Н» (низ). Смотрим фотографии 3 и 4. Думаю, эти знаки ставят не зря.

Поэтому правильно будет устанавливать шаровые опоры, согласно обозначениям.Ещё есть одно дополнение))). Перед установкой нижней шаровой опоры, вне зависимости от фирмы производителя, проверяйте наличие смазки под пыльником. На стоковых опорах это сделать не сложно. На усиленных придётся немного повозиться: используя отвёртку, снимаем обжимное кольцо фиксирующее пыльник, снимаем пыльник и проверяем наличие смазки (фото 5 и 6). При необходимости добавляем смазку, для этих целей подойдёт Литол-24 или ШРБ-4. И, главное, не переусердствовать при добавлении, так как переизбыток смазки так же плох, как и её отсутствие. Если набить пыльник смазкой «до отказа», то после установки шаровой на рабочее место, пыльник порвётся сразу или через очень короткое время – это 100%. Поэтому, в этом случае, поговорка – «кашу масло не испортишь», не уместна!Подробный фотоотчёт с описанием замены нижней шаровой опоры на автомобилях Ваз-2101, -2102, -2104, -2105, -2106, -2107, Жигули, Классика:Принимаемся за дело. Ставим автомобиль «на передачу» и ручник. Устанавливаем антипокатные упоры под задние колеса. Отпускаем колёсные болты, домкратом поднимаем автомобиль, окончательно откручиваем колёсные болты и снимаем колесо. Не забываем установить страховку под кузов автомобиля, например, деревянный брусок или снятое колесо.Выкручиваем рулевое колесо в крайнее положение (например, если производим замену нижней опоры с левой стороны, то крутим руль влево).Щёткой по металлу очищаем шаровую опору. Проливаем ВД-40 или тормозной жидкостью (фото 7 и 8).Ключом на 22 откручиваем гайку шарового пальца. Полностью её открутить, не получиться из-за конструкции поворотного кулака. Опять проливаем гайку и резьбу шарового пальца ВД-40. Закручиваем гайку. Опять в дело пускаем ВД-40. И вновь откручиваем гайку. Повторяем процесс «открутил-вд40-закрутил» до момента, когда гайка будет откручиваться без усилий (фото 9 и 10).

Если у Вас есть специальный съёмник для шаровых опор автомобилей Ваз 2101-2107, то этот абзац Вы можете пропустить. Так в нём речь будет идти о снятии (распрессовке шарового пальца) шаровой опоры без съёмника. И так, берём кувалду и наставку (желательно из мягкого металла, медную или алюминиевую).

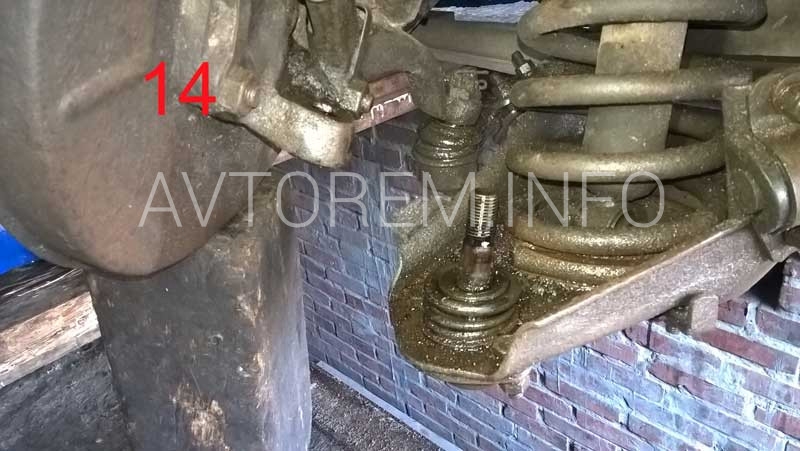

Начинаем наносить сильные удары по проушине поворотного кулака (фото 11 и 12). Если повезёт, то будет достаточно двух-трёх ударов и шаровая опора будет распрессована. Если нет, то придётся запастить терпением и временем. И методично простукивать проушину, до победного конца! Способ рабочий, позволяет добиться необходимого результата. Попутно, махая кувалдой, можно ещё и согреться))).При наличии съёмника, демонтаж нижней шаровой опоры проходит значительно быстрей и проще (фото 13).После распрессовки пальца шаровой опоры, остаётся только окончательно открутить крепёжную гайку. Вот в этот момент работа может пойти по одному из двух направлений. В первом, гайка легко скручивается с пальца шаровой опоры (выше описанный процесс «открутил-вд40-закрутил» как раз и должен послужить залогом успеха), Вы поднимаете поворотный кулак вверх, и до конца снятия шаровой остаются считанные мгновения.

Или же, удача «поворачивается к Вам задом» и события начинают двигаться во втором направлении. В направлении очень «интересном», где придётся повоевать с упрямой гайкой. Я по этой теме, даже отдельный материал сделал.

Поэтому, если в Вашем случае, гайка отказывается откручиваться по-хорошему, советую перейти по ссылке, прочитать статью и выйти победителем в битве с гайкой))). Правда, гайке в этом случае будет «крышка» и совет о покупке шаровой опоры с крепежом уже не будет казаться бесполезным!Гайка демонтирована! Остаётся финальная часть. Используя ключи на 13, откручиваем крепёжные болты шаровой опоры к рычагу (фото 14 и 15). Снимаем опору.Удаляем грязь с нижнего рычага. Осматриваем посадочное место опоры на рычаге на предмет трещин и разломом (фото 16). Если обнаружили трещины, то рычаг следует заменить. Если всё окей, то устанавливаем новую нижнюю шаровую опору, палец обязательно смазываем (нигрол, моторное масло, литол) и сборку проводим в обратной последовательности (фото 17).Работа по замене нижней шаровой опоры на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 закончена.При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Замена шаровой опоры на ВАЗ 2107 (фото и видео)

Как известно, замена шаровых опор ВАЗ 2107 должна производиться через каждые несколько десятков тысяч километров. Эта деталь является важнейшей частью подвески автомобиля. Будучи соединенной с поворотным кулаком, она позволяет машине совершать маневры. Заметив непривычный стук при движении по неровной дороге, рекомендуем незамедлительно проверить, в каком состоянии находится подвеска вашего автомобиля. Как произвести осмотр и заменить необходимые детали, вы узнаете из нашей статьи.

Проверка состояния подвески автомобиля

Чтобы узнать, как обстоят дела с подвеской, вам понадобится домкрат. Сначала поднимите переднюю часть автомобиля. Возьмитесь обеими руками за колесо сверху и снизу, покачайте его. Если шаровая опора подлежит замене, то она будет издавать неприятный металлический звук.Для другого способа проверки вам понадобится помощник. Отрегулируйте ступичную гайку и попросите его нажать до упора «тормоз», удерживая его некоторое время. Теперь раскачайте колесо. Появившееся дребезжание только подтвердит ваши подозрения.

Выбор деталей

Главными неприятелями верхней и нижней шаровых опор являются не только вода или грязь, но и некачественные материалы. Лучше всего приобретать запчасти из стали, так как они являются наиболее долговечными и износостойкими. Какие фирмы выпускают такие детали, вам подскажут в любом магазине для автомобилистов. Также в выборе вам могут помочь отзывы других автовладельцев ВАЗ 2107. Большинство из них рекомендует обратить внимание на отечественных производителей, так как дешевые китайские аналоги могут в любой момент выйти из строя.

прижимная пластина;
чехол шарового пальца;
верхний шаровой палец.

Как правильно заменить шаровые опоры

Сначала приготовьте все необходимое:

смазку (обычно это WD – 40);
щеточку;
набор гаечных ключей;
съемник (при замене таких деталей съемник является незаменимым элементом);
обычный шприц без иглы;
сами шаровые опоры (лучше, чтобы сразу были заменены верхняя и нижняя).

Не забудьте о правилах безопасности и перед работой обязательно поставьте машину на ручник. Теперь можете приступать. Снимите колесо, счистите щеточкой пыль с мест, где находится крепление шаровых опор, смажьте их WD-40.Чтобы произвести снятие верхней опоры, используйте домкрат, поместив его под подвеску. После этого ослабьте ключом палец верхней шаровой опоры.Возьмите съемник, вытащите из поворотного кулака палец, предварительно открутив крепежи.Отсоедините верхнюю опору от рычага. Теперь ее можно легко демонтировать в комплекте с пластинкой и чехлом.Приступим к снятию нижней опоры, начав с демонтажа шарового пальца. Возьмите съемник, вытащите из поворотного кулака палец, открутите его гайки.Рассоедините нижнюю опору и рычаг, произведите снятие этих запчастей.

Вами должна быть внимательно совершена проверка всех снятых деталей. Замените все нужные элементы и можете начинать обратную сборку.

Обратите внимание, что по окончании работ необходима проверка углов установки передних колес.

Шаровые опоры на ВАЗ 2107: признаки неисправности и инструкция по замене

Шаровые опоры – самые недолговечные детали подвески «классики» АвтоВАЗа. Учитывая состояние отечественных дорог, шаровая опора на ВАЗ 2107 – первая деталь, которую приходится менять после определенного пробега автомобиля. У начинающих автолюбителей возникают вопросы как произвести замену шаровых опор и какие шаровые лучше ставить на ВАЗ 2107.

Конструкция и назначение шаровых опор

Конструкция передней подвески с шаровыми опорами сменила популярный ранее шкворневый механизм и является самой распространенной. Задача этих узлов – обеспечение вертикального перемещения и поворота колеса во время движения. Шаровые опоры постоянно подвержены сильным переменным нагрузкам во время движения автомобиля, а их поломка чревата серьезной аварией. Поэтому к материалу и качеству изготовления шаровых опор предъявляют особые требования. Быстрый износ шаровых во время эксплуатации даже вынудил конструкторов разработать варианты подвески без этого «нежного» узла.

Но, как сказано выше, большинство автомобилей (а линейка автомобилей ВАЗ – полностью) включают в конструкцию передней подвески шаровые опоры.

Изготавливаются «шаровые» (как сокращенно называют) в двух вариантах: заливные конструкции и изделия с вкладышем из металлокерамики. Первый тип применяется в верхних, второй – в нижних шаровых опорах. Связано это с разными нагрузками, которым подвергаются вкладыши. В нижних узлах попеременно возникает сжатие и растяжение, в верхних – только сжатие.

Какой фирмы брать шаровые

На российском рынке более 30 компаний предлагают шаровые на ВАЗ 2107. Из них особенно популярна продукция таких марок:

«БелМаг»;
«За рулем»;
«Трек»;
«Кедр»;
«Lemfoerder».

Данные марки, согласно отзывам специалистов автосервиса и результатам опроса покупателей, не вызывают нареканий по качеству и пользуются наибольшим спросом. Узлы от других компания занимают не больше 5% рынка этого вида запчастей.

Когда пора менять шаровые

Надежность шаровых опор крайне важна для безопасности, поэтому за их состоянием необходимо тщательно следить и менять при первых признаках неисправности, которые проявляются в следующем:

стук во время движения на малой скорости;
скрип при повороте руля, исходящий из района крепления колес;
неустойчивое удержание курса;
неравномерный износ шин;

[warning]Срок службы шаровых опор зависит от стиля вождения и состояния дорожного покрытия. Учитывая важную роль узлов, шаровые опоры необходимо осматривать перед дальними поездками, не ограничиваясь лишь проведением регулярного ТО.При малейших признаках износа шаровую необходимо заменить, так как у изношенной шаровой может вылететь палец, в результате чего колесо вывернется и автомобиль непрогнозируемо изменит траекторию.[/warning]Замену шаровых опор можно провести самостоятельно, не привлекая механиков автосервиса.

Что необходимо для замены

Замену шаровых лучше проводить, подняв автомобиль на подъемнике или выставив его на смотровой яме. Это обеспечит свободный доступ к деталям и хороший обзор. Но можно обойтись и без этого.Потребуются такие инструменты:

набор ключей;
разводной ключ;
съемник для шаровых;
молоток;
выколотка;
растворитель или жидкость WD-40;
шприц медицинский;
смазка.

Порядок замены шаровых опор

Замена шаровых опор не требует уникальной квалификации и доступна всем, кто умеет обращаться с гаечным ключом. Перед началом работ необходимо вывесить автомобиль на подъемнике или включить «ручник» и поставить противооткатные башмаки.Порядок снятия такой:

Ослабить болты крепления колеса.

Поддомкратить автомобиль, вывесив колеса (или поднять на подъемнике).

Открутить болты колеса и снять колесо.

Очистить резьбу на пальцах и болтах крепления шаровых опор металлической щеткой.

Обработать резьбовые соединения растворителем или WD-40, чтобы облегчить откручивание.

Ключом на 22 ослабить гайки на пальцах верхней и нижней опор.

Установить съемник согласно инструкции.

Выпрессовать опоры (если не поучается, необходимо «помочь» молотком и выколоткой).

Открутить гайки на пальцах шаровых и извлечь пальца из кулака механизма переднего колеса.

Открутить гайки и вытянуть болты крепления опоры к рычага.

Снять шаровые опоры.

Установка шаровых опор происходит в порядке, обратном снятию. Перед установкой в шаровые (под пыльник) надо заложить смазку. Следует обратить особое внимание на момент затяжки гаек шаровых и на целостность пыльников шаровых опор. При порванном пыльнике между пальцем и вкладышем шаровой опоры попадет грязь и опоры очень быстро выйдет из строя.Теперь вы знаете, для чего нужны шаровые опоры на ВАЗ 2107, какие лучше покупать и как самостоятельно выполнить замену износившихся шаровых на новые.

Замена шаровых опор на ВАЗ-2107 и на классике

Вобщем рано или поздно практически любой владелей ваз классики столкнется с необходимостью замены шаровых опор в передней ходовой. Процесс достаточно трудоемкий, нам понадобится инструмент, перечень ниже, масса терпения, возможно WD-40, Немного силушки богатырской и крепкие нервы! Основные симптомы вышедшей из строя шаровой — стук при езеде по кочкам и неровностям со стороны передних колес, металлический, чаще всего глухой, вобщем хороший повод заняться диагностикой передней ходовой вашего ВАЗа. Диагностику проводим следующим образом — для начала вывесив колеса по очереди с усилием покачиваем оные схватившись руками за верх и низ. При этом колесо должно как бы стучать. Обязательно проверьте не растянуты ли у вас гайки на ступицах, при необходимости отрегулируйте ступицы.

Посадите друга или соседа за руль, попросите нажать педаль тормоза. Затем с силой качайте колесо. Если отчетливо слышен глухой металлический стук — это стучат шаровые опоры. К сожалению нижние шаровые опоры так не продиагностируешь, они не застучат при нажатом тормозе.

Но раз уже верхние менять то и нижние скинуть проверить по пути не проблема ? Возник вопрос зачем мы нажимали на педаль тормоза в процессе диагностики? Мы таким образом исключаем вариант неверно отрегулированных ступиц, разбитых подшипников и т.д. Ну а раз шаровые нужно менять — приступим…Нам понадобятся новые шаровые:самый разнообразный инструмент ?Для начала снимаем колесо, думаю нет необходимости расписывать весь процесс, балоневый ключик в помощь, домкрат и вперед с песней. Рекомендую всегда при проведении работ такого рода не полагаться на надежность ручника и передачи а положить чего нить под колеса дабы машинка не уехала прямо вам на голову… Итак, сняли колесо:

Для удобства проведения работ я бы советовал вывернуть колеса (при работе с правым колесом руль до упора вправо, ну а с левым — влево), хотя это не обязательно. Затем я подстраховываюсь и под машину ставлю страховочного «козла» и дабы разгрузить ходовую я под нижний рычаг поставил брусок и опустил домкратом машину на него.

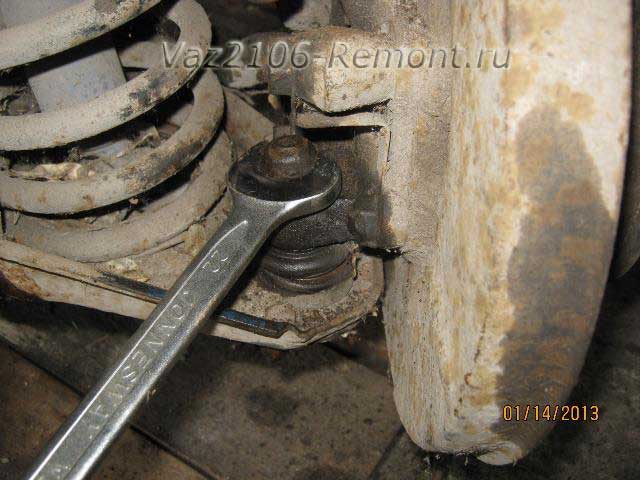

Затем берем ключик рожковый на 22 и приступаем к процессу откручивания гаек, которые держат пальцы наших шаровых опор. Как видно на фото ниже, я подогнал высоту домкрата так, чтобы ключ проходил между витками пружины, так гораздо удобнее и быстрее ?

Затем, когда гайка откручена остается «выбить» палец. Берем молоток, но бъем не по самому пальцу (это бесполезно) а вот по этой области, которая выделена красным на фото ниже, и палец шаровой после нескольких хороших ударов (бъем не стесняясь, с пристрастием) выйдет на волю ? Затем откручиваем нижнюю шаровую, точнее гайку которая держит палец. В идеале палец не проворачивается, хотя бывает всякое ? Тут есть нюанс, на фото ниже красным обведено место, где гайка еще не выкрученная застопорится, попросту упрется. Ничего страшного, начинаем «выбивать» нижнюю шаровую ударами молотка в область обведенную синим на фото ниже а когда палец выйдет на волю, то просто дооткручиваем гайку, обычно уже руками ?Затем диагностируем еще раз шаровые не снимая с рычага, как крутится палец (в моем случае верхний вообще болтался как гавно в проруби а нижние оказались в норме) и затем приступаем уже к откручиваню шаровых с рычагов, у меня для этого используется 2 ключика — один обычный и «трещетка» на 13Вуаля, шаровая снята. Нижнюю при необходимости аналогично ?Берем новую шарову, наживляем на рычаг. Резьбу на болтах рекомендую чем нить замаслать, в идеале графиткой, что бы в следующий раз при необходимости все это разобрать не возникло ненужных проблемЗатем затягиваем все три болта хорошенько, но без фанатизма, чтоб не сорвать резьбу.И вставляем палец, закручиваем гайку рожковым ключом, готово!По аналогии ставим нижнюю шаровую. Собственно все, одеваем колесо и готово. Вот вы и научились самостоятельно менять шаровые на ВАЗ классике не прибегая к услугам специалистов на СТО. Это относительно несложно, главное чтоб ничего не закисло ? Если что-то не понятно — добро пожаловать на форум в наш клуб ВАЗ «классика» — мы обязательно вам поможем.

Замена шаровых опор на ВАЗ-2104-2107

Шаровые опоры – это элемент передней (в некоторых моделях и задней) подвески автомобиля, предназначенные для обеспечения жесткого, но подвижного соединения рычагов со ступицами колес.Их главная функция заключается в удерживании вертикально вращающихся колес в определенном положении относительно горизонтальной плоскости.Шаровая опора «семерки» состоит из чехла (корпуса), шарового пальца с пыльником, защищающего его от грязи и влаги, а также прижимной пластины.

Палец с одной стороны имеет округлую форму, а с другой – резьбу, с помощью которой он крепится к рычагу подвески. При движении автомобиля он «раскачивается» в чехле, наклоняясь под определенным углом в разные стороны. Все составляющие конструкции изготовлены из стали.

Передняя подвеска ВАЗ 2107 снабжена двумя парами шаровых опор: по две опоры на каждое колесо (нижняя и верхняя).

Неисправности

В процессе эксплуатации автомобиля, особенно по нашим дорогам, подвеска подвергается существенной нагрузке, большая часть которой приходится именно на шаровые опоры. Естественно, что со временем они изнашиваются, что приводит к увеличению зазора между сферической поверхностью пальца и нижней частью чехла. Причинами преждевременного выхода из строя шаровых опор являются:повреждение пыльников, вследствие чего внутрь конструкции попадает влага и грязь;

отсутствие смазки внутри опоры;
высокие динамические нагрузки при езде по бездорожью.

Определить, что шаровая опора вышла из строя можно по следующим признакам:

стук в передней подвеске во время движения по неровной дороге;
затрудненный поворот руля, сопровождающийся скрипом;
«виляние» управляемых колес при движении, вибрация в рулевой рейке, и как следствие, неравномерный износ шин.

Как самостоятельно определить неисправность

Если в вашем автомобиле обнаружились признаки неисправностей шаровых опор, проведите их диагностику. В домашних условиях сделать это можно двумя способами, но лучше подойти к этому вопросу комплексно, применив их по очереди.Для начала рассмотрим наиболее точный метод. Чехол оригинальной ВАЗовской шаровой имеет технологическое отверстие внизу, через которое нужно замерить расстояние между поверхностью чехла и краем шарообразной поверхности пальца. Сделать это можно при помощи специального глубиномера или обычного тонкого стержня и линейки. Если глубиномер входит в опору более чем на 11,8 мм, опору пора менять.Следующий способ заключается в определении величины люфта между пальцем и чехлом без всяких инструментов. Нужно просто коснуться рукой одновременно корпуса опоры и пальца, и расшатать переднюю часть автомобиля. Если люфт присутствует, вы обязательно его почувствуете.

Нужно ли менять шаровые опоры, и когда это делать

Средний ресурс шаровых опор для ВАЗ 2107, в зависимости от их качества и условий эксплуатации, составляет 30-100 тыс. км пробега. Если автомобиль прошел 100 тыс. км, и опоры о себе не заявили, все равно их лучше заменить. Также замена необходима и при появлении любых признаков неисправности.Несвоевременная диагностика и замена этих элементов подвески приведет к тому, что в один прекрасный момент колесо или колеса автомобиля попросту вывернутся наружу, и уложат машину на «брюхо». В этом случае придется ремонтировать всю подвеску.

Сколько стоят шаровые опоры, и во сколько обойдется их замена

В случае неисправности одной шаровой, рекомендуется замена и всех остальных. Цены на комплект опор в зависимости от производителя могут варьироваться от 1100 до 3000 рублей. При выборе комплекта обращайте внимание на изготовителя, и не экономьте. Каталожный номер оригинальной верхней шаровой опоры для ВАЗ 2107 – 21012904192, для нижней – 21012904082.Стоимость замены 4 шаровых на СТО – от 800 рублей.

Замена

Необходимый инструмент:

рожковый ключ на 22;
рожковый ключ на 13;
специальный съемник для шаровых опор;
домкрат;
баллонный ключ;
металлическая щетка;
средство от ржавчины (ВД-40 или аналог);
специальная смазка для шаровых опор.

Порядок выполнения работ для замены верхней шаровой опоры

Автомобиль устанавливаем на ровной горизонтальной поверхности, включаем передачу.

Поддомкрачиваем нужную сторону автомобиля и демонтируем колесо.

Подставляем под днище бревно или кирпичи и убираем домкрат.

Избавляемся от грязи и ржавчины на элементах крепления верхней опоры с помощью металлической щетки.

Средством против ржавчины обрабатываем гайки крепления опоры.

Поддомкрачиваем нижний рычаг подвески.

Ключом на 22, откручиваем гайку на пальце шаровой на несколько оборотов.

Специальным съемником выдавливаем палец из поворотного кулака.

Откручиваем гайку на 22 полностью и вытаскиваем палец из кулака.

Используя ключ на 13, откручиваем гайки крепления корпуса шаровой опоры (3 шт).

Демонтируем верхнюю шаровую.

Проверяем, есть ли достаточном количестве смазка в новой шаровой. В случае если смазки недостаточно, наносим ее на палец, и запихаем под чехол.

Монтаж шаровой опоры производим в обратном порядке.

Порядок выполнения работ для нижней шаровой опоры

Удаляем грязь и ржавчину металлической щеткой.

Зачищаем и обрабатываем элементы крепления нижней опоры средством против ржавчины.

Используя ключ на 22, отворачиваем на несколько оборотов гайку крепления шарового пальца.

Используя съемник, выдавливаем палец из поворотного кулака.

Выкручиваем гайку пальца.

Ключом на 13 откручиваем гайки крепления корпуса шаровой к рычагу подвески.

Извлекаем опору.

Тщательно смазываем палец и корпус новой шаровой смазкой.

Осуществляем установку новой нижней шаровой опоры в обратном порядке.

Заключение

Осуществив замену шаровых опор, потихоньку отправляйтесь на станцию техобслуживания для регулировки углов установки управляемых колес. Во время движения обратите внимание на работу подвески.Не забывайте своевременно проводить диагностику шаровых опор.

Замена шаровых опор на ВАЗ-2107 — инструкция для новичков ?

Итак предыстория — стал доносится со стороны переднего правого колеса эдакий ядреный стук при езеде по кочкам и неровностям, со временем он прогрессировал, стал появляться все чаще и значительно усилился за последнее время, вобщем стал я грешить на шаровые, хотя надеялся что может просто ступицу не помешает отрегулировать, вобщем наступил день икс — и я решил занятся диагностикой ходовой ? Итак для начала вывесив колеса по очереди с усилием покачал их схватившись руками за верх и низ. При этом колесо издавало стуки. Снял колпачки, отрегулировал ступицы. После этого стук при незначительном усилии исчез. Если дергал сильно — то появлялся но уже немного другой. Для контрольки посадил жену за руль, попросил зажать педаль тормоза. Затем с силой качал колесо. Глухой металлический стук. Верхние шаровые явно просились на замену. К сожелению нижние так не продиагностируешь, они не застучат. Но раз уже верхние менять то и нижние скинуть проверить по пути не проблема ? Кто то спросит нафига зажимать тормоз? Отвечу, мы таким образом исключаем вариант неверно отрегулированных ступиц, разбитых подшипников и т.д. Ну а раз шаровые нужно менять — приступим…Итак нам понадобится:1. Музыка, что бы было не скучно работать 2. Пиво!!! Обязательно!!! Иначе работа не спорится ? У меня фигурировала банка пива «Kozel», которую мне привезла из Венгрии, а точнее из Будапешта, в аккурат накануне ремонта моя милая подружка, зовут ее Танюшка, фото прилагаются (не подружки а пЫва) ?3. Нам понадобится собственно сама ходовая с ушатанными шаровыми4. Новые шаровые:5. И конечно же инструмент!Для начала снимаем колесо, думаю нет необходимости расписывать весь процесс, балоневый ключик в зубы, домкратик и вперед и с песней. Рекомендую всегда при проведении работ такого роде не полагаться на надежность ручника и передачи а положить чего нить под колеса дабы машинка не уехала… Итак, сняли:

Для удобства проведения работ я бы советовал вывернуть колеса (при работе с правым колесом руль до упора вправо, ну а с левым — влево), хотя это не обязательно. Затем я подстраховываюсь и под машину ставлю страховочного «козла» и дабы разгрузить ходовую я под нижний рычаг поставил брусок и опустил домкратом машину на него.

Затем берем ключик рожковый на 22 и приступаем к процессу откручивания гаек, которые держат пальцы наших шаровых опор. Как видно на фото ниже, я подогнал высоту домкрата так, чтобы ключ проходил между витками пружины, так гораздо удобнее и быстрее ?

Затем, когда гайка откручена остается «выбить» палец. Берем молоток, но бъем не по самому пальцу (это бесполезно) а вот по этой области, которая выделена красным на фото ниже, и палец шаровой после нескольких хороших ударов (бъем не стесняясь, с пристрастием) выйдет на волю ? Затем откручиваем нижнюю шаровую, точнее гайку которая держит палец.Тут есть нюанс, на фото ниже красным обведено место, где гайка еще не выкрученная застопорится, попросту упрется. Ничего страшного, начинаем «выбивать» нижнюю шаровую ударами молотка в область обведенную синим на фото ниже а когда палец выйдет на волю, то просто дооткручиваем гайку, обычно уже руками ?Затем диагностируем еще раз шаровые не снимая с рычага, как крутится палец (в моем случае верхний вообще болтался как гавно в проруби а нижние оказались в норме) и затем приступаем уже к откручиваню шаровых с рычагов, у меня для этого используется 2 ключика — один обычный и «трещетка» на 13Вуаля, шаровая снята. Нижнюю при необходимости аналогично ?Берем новую шарову, наживляем на рычаг. Резьбу на болтах рекомендую чем нить замаслать, что бы в следующий раз при необходимости все это разобрать не возникло ненужных проблемЗатем затягиваем все три болта хорошенько.И вставляем палец, закручиваем гайку рожковым ключом, готово!Собственно все, одеваем колесо и готово. Если что не понятно — спрашивайте на форуме в этой теме.

Есть дополнения, столкнулись с трудностями, хотите дополнить — всегда рад, пишите!!!

Как заменить верхнюю и нижнюю шаровые опоры в домашних условиях

Самостоятельная замена шаровых опор ВАЗ 2107 (верхней и нижней)Ознакомимся с процессом замены шаровых опор на автомобилях ВАЗ 2107.Чтоб заменить шаровую опору, потребуется поставить автомобиль на подъемник или поместить его на смотровой яме. Во втором случае необходимо установить под колеса противооткатные клинья, затянуть ручник, включить вторую передачу. Работать на одном домкрате опасно.

Необходимые инструменты:

щетка по металлу;
проникающая жидкость WD-40;
ключи на «7», «22»;
съемник шаровых опор;
смазочное вещество для шаровых опор;
медицинский шприц без насаженной иглы;
разводной ключ.

Демонтировать колесо.

Щеткой вычистить крепления шаровых опор.

Обработать соединения жидкостью WD-40 (или ее аналогом).

Самостоятельная замена шаровых опор ВАЗ 2107 (верхней и нижней)Самостоятельная замена шаровых опор ВАЗ 2107 (верхней и нижней)

Ключом на «22» открутить гайки верхней и нижней опор на 1,5-2 оборота.

Самостоятельная замена шаровых опор ВАЗ 2107 (верхней и нижней)Самостоятельная замена шаровых опор ВАЗ 2107 (верхней и нижней)Самостоятельная замена шаровой опоры ВАЗ 2107Самостоятельная замена шаровых опор ВАЗ 2107 (верхней и нижней)

Поставить специализированный съемник для шаровых опор.

Обычно шаровые опоры удается извлечь за один прием (сначала верхнюю, потом нижнюю). Если без применения усилий шаровая остается на месте, нужно подсадить ее с помощью выколотки и молотка (ударять по выступам поворотного кулака).

Самостоятельная замена шаровых опор ВАЗ 2107 (верхней и нижней)Самостоятельная замена шаровых опор ВАЗ 2107 (верхней и нижней)Самостоятельная замена шаровых опор ВАЗ 2107 (верхней и нижней)

Также ознакомьтесь

Чтоб избежать прокручивания пальца, нужно монтажкой зажать рычаг.

Демонтировать крепежные элементы шаровой опоры к верхнему рычагу.

Прочистить место, куда садится шаровая опора на рычаге (на нем не должно быть повреждений и трещин).
